Caisson für einen Brunnen: Was ist das, Typen, Zweck, vergleichende Überprüfung von Strukturen und Installationsregeln?

Installationsempfehlungen

Der Hauptgrund, warum ein Senkkasten für einen Brunnen benötigt wird, ist die Notwendigkeit, seinen Kopf vor Beschädigungen zu schützen und die Ausrüstung zu platzieren (weitere Einzelheiten: "So installieren Sie einen Brunnenkopf - Theorie und Praxis"). Diese Konstruktion verhindert, dass Gullys und verschiedene Verunreinigungen in den Wassereinlassbereich eindringen.

Außerdem ist die Installation einer Kamera an einem Brunnen viel rentabler als der Betrieb von Oberflächenstrukturen, da keine Heizung erforderlich ist, was sich positiv auf die Betriebskosten auswirkt, sofern sie sich jedoch unterhalb der Gefriertiefe befindet.

Aber ansonsten kann der Caisson nicht ausgerüstet werden, denn wenn Sie ihn höher installieren, wird er bei Frost aus dem Boden gedrückt. Dieses Problem tritt zwar in einigen Fällen bei einer vergrabenen Kamera auf. Dies gilt insbesondere für Gebiete, die Probleme mit einem hohen Vorkommen des Grundwasserleiters haben.

Experten empfehlen daher dringend, sowohl leichte Kunststoffstrukturen als auch stabilere Metallprodukte zu "verankern". Technologisch ist dies einfach zu bewerkstelligen. Unter die Kammer für den Brunnen wird ein Betonsockel gegossen, dessen Boden dann mit Ankerbolzen daran befestigt wird.

In höher gelegenen Gebieten, die nicht hochwassergefährdet sind, können Sie auf die Herstellung einer Platte verzichten, es reicht aus, ein Sandkissen zu erstellen. In diesem Fall ist das Vorhandensein einer schweren Basis zwar nicht überflüssig, und es ist besser, sie unabhängig von den geologischen Merkmalen des Territoriums immer auszurüsten.

Die Kamera wird immer streng vertikal installiert - die Einhaltung dieser Anforderung ist zwingend erforderlich. Die Höhe der Struktur sollte etwa zwei Meter betragen, damit Sie bequem arbeiten können. Sie können die erforderliche Ausrüstung platzieren und das Produkt unterhalb der Gefriermarke des Bodens vertiefen.

Eine solche Entfernung ist durchaus verständlich, da der Frost dann die technische Kommunikation nicht beschädigt. Als Orientierung dient das Bajonett einer Schaufel. Die Pipeline mit Wasser ist jedoch in größerer Tiefe vergraben - unter der Gefriermarke.Die oberirdische Gebäudeeinführung ist nur bei Wärmedämmung des Leitungsabschnitts von der Gefrierpunkthöhe bis zur Grundstückseintrittsstelle möglich.

Unter Berücksichtigung dessen, wofür der Senkkasten für den Brunnen bestimmt ist, muss die darin platzierte Ausrüstung in geringer Höhe über dem Boden platziert werden, falls plötzlich eine Überschwemmung auftritt.

Alle elektrischen Geräte in der Kammer sollten geerdet sein und es ist wünschenswert, dass ein RCD im Stromkreis vorgesehen ist. Sicherheit kann laut Experten nicht überflüssig sein und reicht in manchen Fällen nicht aus.

Das Mantelrohr des Brunnens tritt durch eine Hülse, die etwas größer als sein Durchmesser ist, in den Caisson ein. Unter Berücksichtigung des modernen Sortiments wird beispielsweise für ein Rohr mit einem Querschnitt von 133 mm eine 146-mm-Muffe benötigt.

Das Brunnenrohr sollte nicht bündig mit der Bauwerkssohle abschließen, sondern bei Hochwasser etwa 40 - 50 Zentimeter etwas höher liegen. Die Muffe und das Gehäuse an der Verbindungsstelle müssen abgedichtet sein.

Auf dem Brunnen befindet sich eine spezielle versiegelte Abdeckung, eine sogenannte Kappe, in der sich Löcher befinden, die für das Kabel der Tauchpumpe und das von der Pumpausrüstung kommende HDPE-Rohr vorgesehen sind. Daran wird das Netzkabel der Pumpe angeschlossen.

Die Abdeckung schützt das Bohrloch und verhindert, dass Trümmer und Schmutz versehentlich hineingelangen. Der Eingang zur Kammer ist normalerweise mit einer Luke verschlossen. Seine Gestaltungsmerkmale hängen von den persönlichen Vorlieben der Hausbesitzer ab. In jedem Fall ist es vorzuziehen, den Caisson mit zwei Luken auszustatten, um Wärme zu sparen.

Der Auslauf unter dem Rohr der Wasserquelle wird meist eingestanzt, er muss nicht mittig sein.Seine Verschiebung darf es asymmetrisch machen. Gleichzeitig sollte man jedoch nicht vergessen, dass der Brunnenauslass und die Strukturluke koaxial ausgeführt werden müssen, um die Reparatur und Installation von Geräten zu erleichtern. Mit anderen Worten, die Einstiegsluke wird am besten direkt über dem Brunnenkopf platziert.

Besonderheiten

Ursprünglich waren Caissons für verschiedene Arbeiten unter Wasser vorgesehen. Sie waren eine geschlossene Kammer, in die kein Wasser eindrang. Die Form solcher Gegenstände war in der Regel rund oder quadratisch. Derzeit ist das Hauptmerkmal des Senkkastens, nämlich seine Wasserdichtigkeit, unverändert geblieben. Heute ist der Anwendungsbereich jedoch breiter geworden. Beispielsweise werden Caissons zu Recht als nützliche Elemente der autonomen Wasserversorgung anerkannt.

Wer ganzjährig Wasser aus dem eigenen Brunnen nutzen möchte, kommt um einen hochwertigen Caisson (oder einen speziellen Bohrlochadapter) nicht herum. Es ist möglich, es selbst zu installieren, obwohl dies nicht so einfach ist, wie es scheinen mag.

Caissons sind versiegelt, was den Kopf des Brunnens vor Grundwasser schützt. Diese Funktion spielt eine wichtige Rolle, da sie den Haushalt vor dem Flüssigkeitsaustritt aus dem benachbarten Abwasserkanal schützt, wenn der Wasserhahn aufgedreht wird. Dies liegt daran, dass das Ende des Brunnengehäuses die Bodenoberfläche nicht kreuzt, sondern sich in einer Tiefe von etwa 2 m befindet, an der sich das Grundwasser befindet.

Eine ähnliche Tiefe des Brunnenkopfes ist auf das Gefrieren des Bodens zurückzuführen (seine Tiefe beträgt ungefähr 2 m). Natürlich hängt in dieser Hinsicht viel von der Gegend ab, in der sich das Haus befindet.Außerdem ist auch die entsprechende Tiefe des Kopfes notwendig, damit im Winter das Wasser ohne Gefrieren aus den Hähnen kommt. Auch das Gerät selbst ist bei dieser Ausführung zuverlässig vor zerstörerischem Einfrieren geschützt.

Runde Caissons sind in unserer Zeit üblich. Solche Produkte haben einen Durchmesser von 1 m und eine Höhe von 2 m. Die Abmessungen dieser Gegenstände erklären sich aus der Tatsache, dass sich der Brunnen in einer Tiefe von 2 m befindet und um Zugang dazu zu haben, die Luke des Caisson wird an die Erdoberfläche gebracht.

Heutzutage werden Caissons aus verschiedenen Materialien hergestellt, aber die gebräuchlichsten und zuverlässigsten Optionen bestehen aus Eisen. Solche Einheiten haben keine Angst vor mechanischen Beschädigungen oder Temperaturänderungen, sind jedoch anfällig für Korrosion und erfordern daher eine hochwertige Schutzbehandlung. Neben Eisen gibt es auch Ziegel-, Beton- und Kunststoffmodelle von Caissons. Jeder von ihnen hat seine eigenen Besonderheiten.

Alles rund um Installation und Anschluss

Damit die Caisson-Kammer ihre Schutzfunktionen gut erfüllen und auch möglichst lange halten kann, müssen beim Einbau einige Regeln beachtet werden. Bevor Sie mit der Arbeit beginnen, sollten Sie das Layout der externen Rohrleitung sorgfältig prüfen.

Es ist notwendig, die Art und Weise der Verlegung anderer unterirdischer Verbindungen, die Tiefe des Grundwassers und den Gefriergrad des Bodens im Winter zu berücksichtigen. Die Installationsmerkmale hängen auch von der Konstruktion des Senkkastens und dem Material ab, aus dem er hergestellt ist.

Installation eines Senkkastens aus Betonringen

Ringe werden auf zwei Arten montiert:

• Legen Sie die erforderliche Anzahl von Ringen auf die Erdoberfläche um den Kopf des Brunnens.Ihre Anzahl wird in Abhängigkeit von der Konstruktionstiefe des Senkkastens für den Brunnen ausgewählt. Die Ringe werden übereinander gestapelt und oben mit einer Betonabdeckung abgedeckt. Anschließend wird aus dem Inneren der zukünftigen Caisson-Kammer eine Bodenprobe entnommen, wodurch sich die Ringe durch ihr Eigengewicht vertiefen. Wenn sie auf die gewünschte Tiefe absteigen, wird das Mantelrohr so ​​geschnitten, dass es 0,5 bis 1 m über den Boden der resultierenden Kammer hinausragt.Der Boden des Senkkastens wird betoniert oder mit grobem Kies bedeckt, und die obere Abdeckung und die Wände werden isoliert .
• Die zweite Option bietet einen anderen Installationsprozess. Zunächst wird um den Brunnen herum eine Grube mit der erforderlichen Tiefe und dem erforderlichen Durchmesser ausgehoben. Der überstehende Teil des Gehäuses wird auf die gewünschte Höhe geschnitten, so dass er leicht über den Boden der Kammer hinausragt. Und erst danach werden Stahlbetonringe am Boden der Grube verlegt. Andocknähte werden sorgfältig mit Zementmörtel versiegelt und mit feuchtigkeitsbeständigem Mastix bestrichen. Im letzten Schritt wird die Kammer isoliert und die äußeren Nebenhöhlen mit Erde bedeckt.

Die Schwierigkeit bei der Installation von Betonringen kann nur die Notwendigkeit sein, einen Kran zu verwenden. Das Mieten von Baumaschinen erhöht die Arbeitskosten und kann nicht immer frei zur Bohrstelle auf dem Grundstück fahren.

Installation eines Metallkastens

Metallkonstruktionen sind auch sehr schwer, daher müssen Sie für ihre Installation einen Kran oder eine Winde verwenden. Zunächst wird eine Grube mit der erforderlichen Tiefe und den erforderlichen Abmessungen ausgehoben. Sein Boden wird eingeebnet und darauf wird eine Unterlage in Form eines Betongusses oder eines Sand- und Kieskissens gelegt.

Vor Beginn der Installation wird der Metallkasten von außen sorgfältig mit Imprägniermitteln behandelt, um Korrosion zu verhindern. Nach der Installation an Ort und Stelle wird empfohlen, die Wände und die Abdeckung zu isolieren, um einen übermäßigen Wärmeverlust zu vermeiden.

Installation eines Kunststoffkastens

Der Installationsprozess von vorgefertigten Polymer-Caissons ähnelt im Allgemeinen der Installation von Metallkammern. Das Verfahren ist hier dasselbe, mit Ausnahme der Notwendigkeit einer Abdichtung. Ein weiteres Merkmal von Senkkästen aus Kunststoff ist die Möglichkeit, sie aus dem Boden zu drücken, wenn der Boden hebt.

Um die Masse zu erhöhen, wird ihr Boden daher mit Beton gegossen oder mit einem Sand- und Kieskissen bedeckt. Um eine Leichtbaukonstruktion im Boden zu befestigen, werden auch „Anker“ in Form von in den Boden gehämmerten Bewehrungen verwendet.

Polymer-Sand-Modifikationen haben eine vorgefertigte Struktur, die aus mehreren Elementen besteht. Sie sind mit Dorn-Nut-Verbindungen aneinander befestigt. Die Installation übereinander ist genau die gleiche wie bei der Installation von Betonringen. Nach Abschluss der Installationsarbeiten wird eine externe Rohrleitung an den installierten Senkkasten angeschlossen, die Oberkante des Mantelrohrs auf das gewünschte Niveau geschnitten und ein Kopf darauf platziert.

Aus welchen Materialien bestehen

Die gebräuchlichsten Senkkästen sind aus rundem Metall. Für besondere Anforderungen können sie quadratisch oder rechteckig sein. Seltener werden Caissons aus Kunststoff- und Stahlbetonringen hergestellt.

Senkkasten aus Metall

Außen mit einer Korrosionsschutzbeschichtung behandelter Stahlkasten mit einer Metalldicke von 3-6 mm.

Vorteile

Dichtheit

Besonderes Augenmerk legen wir auf die Verarbeitungsqualität und die Qualität der Schweißnähte;
Aufgrund der Dichtheit ist es möglich, Ausrüstung für einen Brunnen, einschließlich elektrischer Ausrüstung, darin zu installieren;
Einfache Installation (im Vergleich zu Betonringen und Kunststoffbehältern);
Mechanische Festigkeit, Beständigkeit gegen Bodendruck;
Zuverlässige Fixierung im Boden. Die Bodenbelastung des Körpers sowie das Verschweißen mit dem Gehäusestrang verhindern, dass der Caisson auftaucht.
Lebensdauer bis zu 50 Jahre. Unsere Technologie der hermetischen Wasserableitung aus dem Senkkasten, bei der das Metall nicht mit Wasser in Kontakt kommt, und die interne Korrosionsschutzbehandlung ermöglichen es, den Senkkasten so lange wie möglich ohne Reparatur zu betreiben.

Unsere Technologie der hermetischen Wasserableitung aus dem Senkkasten, bei der das Metall nicht mit Wasser in Kontakt kommt, und die interne Korrosionsschutzbehandlung ermöglichen es, den Senkkasten so lange wie möglich ohne Reparatur zu betreiben.

Mängel

• Großes Gewicht;
• Die Notwendigkeit zum Schweißen. Unser Caisson kann mit einer Druckfuge und abgedichteten Bögen ausgestattet werden. In diesem Fall ist kein Schweißen erforderlich, was den Installationsprozess erheblich erleichtert.
• Anfälligkeit für Korrosion. Eine schlechte Korrosionsschutzbehandlung und eine unsachgemäße Installation verkürzen die Lebensdauer des Senkkastens erheblich.

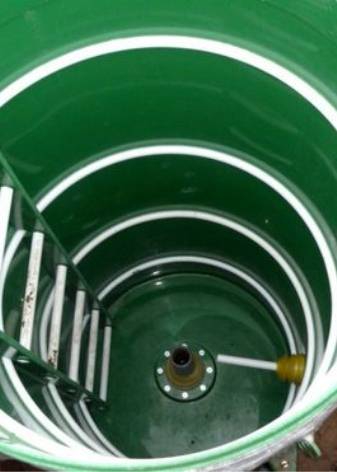

Senkkasten aus Kunststoff

In letzter Zeit gewinnt die Methode, einen Brunnen mit Hilfe eines Kunststoffkastens anzuordnen, an Popularität. Schauen wir uns seine Vor- und Nachteile an.

Vorteile

• Das Gewicht. Im Vergleich zu einem Stahlkasten oder Betonringen ist es um ein Vielfaches leichter:
  • Das Gewicht eines Kunststoffkastens beträgt je nach Hersteller ≈ 50 bis 100 kg;
  • Gewicht eines Metallkastens Ø1 m. ≈ 250 kg;
  • Das Gewicht von 2 Betonringen mit einem Innendurchmesser von Ø1 m und einer Gesamthöhe von 1,8 m beträgt ≈ 1200 kg.
• Korrodiert nicht;
• Die Lebensdauer beträgt mehr als 50 Jahre.

Mängel

• Schwache Stärke. Kunststoff wird unter dem Druck des Bodens verformt, bei überschwemmten Böden kann der Caisson entstehen. In dieser Hinsicht wird die Installation gemäß einer bestimmten Technologie durchgeführt, daher der folgende Nachteil;
• Schwierigkeit der Installation:
  1. Die Installation erfolgt auf einem Stahlbetonsockel mit einer Dicke von 10 cm oder mehr und anschließender Befestigung daran. Dies ist notwendig, um zu verhindern, dass der Caisson auftaucht;
  2. Das Abstreuen erfolgt mit einem Sand-Beton-Gemisch (Zementmörtel), um vor Erddruck zu schützen und die Form des Senkkastens zu erhalten.

Missverständnisse über Kunststoffbehälter

1. Gute Wärmedämmung. Das Nicht-Gefrieren des Wassers im Caisson wird durch die Wärme aus dem Boden und nicht durch Wärmedämmung gewährleistet. Zweifellos ist die Wärmeleitfähigkeit von Metall höher als die von Kunststoff, nur bei einem Caisson spielt dies keine große Rolle;
2. Gute Wasserdichtigkeit. Der Kunststoffkasten selbst ist luftdicht, muss aber mit dem Futterrohrstrang und der Rohrleitung verbunden werden, und manchmal gibt es Schwierigkeiten, diese Abzweigungen abzudichten. Wie in den meisten Fällen spielt auch hier der Faktor Mensch eine wichtige Rolle. Eine gute Abdichtung hängt jedoch direkt von der Qualifikation des Installateurs ab, wie bei einem Stahlkasten;
3. Kostengünstig.

Lass uns vergleichen:

Caisson aus Stahlbetonringen

Stahlbetonringe für den Brunnenbau werden von Installationsorganisationen selten verwendet.

Warum selten verwendet:

• Unannehmlichkeiten bei der Installation aufgrund des großen Gewichts von Betonringen;
• Strukturelle Lecks. Theoretisch ist es möglich, Arbeiten zur Abdichtung von Sockel, Ringen und Fugen durchzuführen, dies erfordert einen vollständigen Zugang zur Außenfläche des Senkkastens im fertigen Zustand, was sehr arbeitsintensiv ist;
• Für die Wartung muss im Falle einer Überschwemmung die Installation einer Entwässerungspumpe vorgesehen werden (Aussparung vornehmen).

Ein Senkkasten aus Stahlbeton ermöglicht das Ablassen von Wasser aus dem Brunnen unterhalb der Gefriertiefe, ansonsten ist er den Fähigkeiten eines Senkkastens aus Metall und Kunststoff unterlegen.

Ziegelkasten für einen Brunnen

Das Vermauern des Caissons ist vielleicht die gebräuchlichste Art, einen Container zu bauen. Um diese Arbeit zu erledigen, benötigen Sie die folgenden Werkzeuge:

Tabelle: Werkzeuge zum Bau eines Ziegelkastens

Um die Arbeit abzuschließen, benötigen Sie Materialien:

1. Etwa 1,2 Kubikmeter Sand und die gleiche Menge Kies für die Drainageschicht.
2. Besäumtes Brett mit den Abmessungen 125 x 25 x 6000 mm in Höhe von 8 Stück zur Herstellung von Schalungen für die Platte. Einsätze und Stopps können aus improvisiertem Material hergestellt werden.
3. Bestandteile des Betonmörtels Klasse 200: Zement, Sand, Kies, Wasser. Die Berechnung der Menge basiert auf folgenden Parametern: Die Dicke der Platte beträgt 25 Zentimeter, die Größe 2,7 x 2,7 Meter. Das Volumen der Lösung beträgt: 0,25 x 2,7 x 2,7 \u003d 1,8 Kubikmeter.

4. Bewehrungsstäbe mit einem Durchmesser von 6–8 mm. Die Bewehrung der Platte erfolgt mit einem Netz von 10 x 10 oder 15 x 15 Zentimetern in zwei Schichten. Die erste wird 5 cm von der Drainageschicht entfernt angebracht, die zweite ca. 15 cm über der ersten. Die Gitterabschnitte sind mit einem Strickdraht miteinander verbunden. Es werden Gitter benötigt: 2,7 x 2,7 \u003d 7,3 m2.

5. Backstein. Die Mauerwerksfläche mit einer Höhe von 1,8 m beträgt 2,7 x 2,7 x 1,8 = 13,2 m2. Dazu benötigen Sie 13,2 x 51 \u003d 660 Ziegel bei einem Verbrauch von 51 Stück pro Quadratmeter Mauerwerk. Die Dicke der Naht beträgt in diesem Fall 12 Millimeter.
6. Standard-Betonplatte für die Abdeckung des Senkkastens mit einer Größe von 3 x 3 Metern und einem Einlass - 1 Stück.
7. Blähton. Um die Wand des Caissons zu isolieren und saisonale Bodenbewegungen auszugleichen, füllt Lehm die Nische zwischen Wand und Boden, wofür etwa 8,5 Kubikmeter dieses Materials benötigt werden.
8. Bitumenmastix für die Vorrichtung einer Abdichtung von Außenwänden.

Darüber hinaus benötigen Sie Material für die Schalung des Gehäuselochs, das aus improvisierten Materialien hergestellt werden kann.

Vorbereitung für die Installation eines gemauerten Senkkastens

Vorbereitende Maßnahmen bestehen darin, eine Baugrube für den Einbau oder die Herstellung eines Behälters auszuheben. Die Markierung der Konturen erfolgt unter Berücksichtigung des Austritts des Mantelrohrs an einer bestimmten Stelle.Es ist zu beachten, dass zwischen den Wänden des Senkkastens und dem Boden ein Abstand von 25 bis 30 Zentimetern zum Verfüllen mit Blähton erforderlich ist.

Schritt-für-Schritt-Anleitung zur Herstellung eines gemauerten Senkkastens

Der Ziegelkasten wird in der folgenden Reihenfolge hergestellt:

1. Verfüllen der Drainageschicht abwechselnd mit Sand und Kies. Jede Schicht muss verdichtet und mit Wasser verschüttet werden, um sie abzudichten.

2. Installation der Schalung entlang der Kontur der Platte und in der Öffnung für den Ausgang des Gehäuses. Die Dicke der Bodenplatte sollte etwa 25 Zentimeter betragen.

3. Bewehrungsinstallation. Für dieses Design reicht es aus, das Armierungsgewebe in einer Schicht zu verlegen.
4. Gießen von Beton. Verwendet wird Beton der Güteklasse 200. Nach mindestens 7 Tagen kann weitergearbeitet werden.

5. Wandverlegung in Halbziegel. Vorzugsweise werden Silikatmaterial oder gasgefüllte Blöcke verwendet.

6. Imprägnierungsvorrichtung. Dafür können Sie bituminösen Mastix verwenden, der in zwei Schichten aufgetragen wird.

7. Füllung mit Blähton. Das verwendete Material ist ein Bruchteil von 5-10 Millimetern.

8. Bodenplattenmontage.
9. Einbau der Einstiegsluke.
10. Abtransport von Erdaushub und Landgewinnung.

Was ist ein Caisson

Damit ein autonomes Wasserversorgungssystem mit seinem zuverlässigen und störungsfreien Betrieb zufrieden ist, müssen bei der Einrichtung nicht nur technische Aspekte berücksichtigt werden, sondern auch Fragen im Zusammenhang mit der Installation und dem Schutz der Ausrüstung vor äußeren Einflüssen. Trotz der Tatsache, dass Grundwasserleiter in beträchtlichen Tiefen liegen, werden an der Oberfläche Geräte für eine unterbrechungsfreie Wasserversorgung installiert. Wenn die Wasserentnahme in der Nähe des Hauses erfolgt, ist es natürlich möglich, einen Hydrospeicher und eine Automatisierung im Keller des Gebäudes zu installieren.Befindet sich der Brunnen in beträchtlicher Entfernung, müssen die Rohre, der Bohrlochkopf und die Pumpausrüstung vor Feuchtigkeit und niedrigen Temperaturen geschützt werden.

Der Caisson ist ein integraler Bestandteil des autonomen Wasserversorgungssystems eines Vorortgebiets

Um die schädlichen Auswirkungen von Niederschlag und Frost auf die Geräte des autonomen Wasserversorgungssystems zu verhindern, ist über dem Brunnen ein Caisson installiert. Tatsächlich ist es ein großes isoliertes Reservoir, das in ausreichender Tiefe ausgestattet ist. Dank der Isolierung der Wände und des Deckels des Tanks können alle darin installierten Geräte das ganze Jahr über funktionieren. Zu den Vorteilen dieser Struktur gehört nicht nur die Möglichkeit, einen Hydrospeicher und Automatisierungsgeräte zu installieren und zu schützen, sondern auch einen bequemen Zugang für deren Wartung und Reparatur.

Arten von Caissons

Standardabmessungen von Caissons verschiedener Typen

Senkkästen können Metall, Beton (Stahlbeton) oder Ziegel sein. Sehr bequem zu installieren und zu bedienen sind Kunststoffbehälter, die in den letzten Jahren im Vertriebsnetz aufgetaucht sind. Je nach Form können alle Schutzstrukturen in mehrere Typen unterteilt werden:

• runde Gruben - meistens aus Betonringen oder Kunststoff;
• quadratische Caissons - geschweißt aus Blechen, Ziegeln, Beton oder Kunststofftanks;
• rechteckige Tanks - sie bestehen hauptsächlich aus den gleichen Materialien wie quadratische Produkte, werden jedoch bei der Installation zusätzlicher Ausrüstung verwendet - Ausdehnungsgefäße, Filter usw.

Metallsenkkästen stehen an der Spitze der Bewertung von Geräten dieses Typs. Am häufigsten werden für ihre Herstellung Bau- oder Edelstahl sowie Legierungen auf Aluminiumbasis verwendet. Aufgrund seiner Festigkeit widersteht das Metall perfekt mechanischen Belastungen und seine Flexibilität ermöglicht es ihm, dem Auftreten von Rissen zu widerstehen. Für die Herstellung von Metallsenkkästen wird Walzstahl mit einer Dicke von mindestens 3 mm verwendet. Nach dem Schweißen wird der Senkkasten innen lackiert und außen mit einer Korrosionsschutzbeschichtung versehen. Dadurch können die Behälter jahrzehntelang dienen, was die ziemlich hohen Herstellungskosten rechtfertigt.

Kunststoff-Senkkästen haben viele Vorteile gegenüber anderen Konstruktionen

Kunststoffbehälter haben die höchste Leistung, eine hervorragende Hydro- und Wärmeisolierung, ein geringes Gewicht und eine lange Lebensdauer. Ihre Kosten sind niedriger als bei Metall- und Stahlbetongegenstücken. Wenn Sie nach einer Option suchen, die für die Herstellung Ihrer eigenen Hände geeignet ist, gibt es nichts Einfacheres und Billigeres als einen Senkkasten aus Ziegeln oder Beton.

Das Gerät und die Merkmale von Gruben für Brunnen

Der Caisson muss zunächst für positive Temperaturen im Inneren sorgen, damit der Tank luftdicht gemacht und durch den Einbau in die unteren, nicht gefrierenden Schichten des Bodens isoliert wird. Da der für den Zugang zur Pumpausrüstung erforderliche Kopf an die Oberfläche gebracht wird, ist der Caisson mit einem wärmeisolierten Klappdeckel oder einer abnehmbaren Luke ausgestattet. Oft ist die Abflusstür eine doppelte Struktur - eine Kopfabdeckung ist ebenerdig ausgestattet und die zweite ist etwa 20 - 30 cm höher.Darüber hinaus ist das Design mit Belüftung ausgestattet, Auslässe (die sogenannten Muffen, Nippel oder Fässer) sind für den Hals des Brunnens, die Wasserversorgung und den Eingang des Versorgungskabels vorgesehen. Oft ist neben dem Deckel ein Auslauf mit Kugelhahn verbaut – eine Art Wassersäule. Dieses Design ermöglicht die Auswahl des Wassers für die Bewässerung und den Haushaltsbedarf im Sommer.

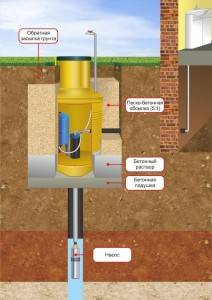

Schematische Darstellung eines Senkkastens für einen Brunnen

Beim Bau eines Senkkastens müssen die Größe des Druckbehälters und die installierte Ausrüstung berücksichtigt werden. Abhängig davon wird die Einführung des Mantelrohrs von der Mitte des Tanks weg verschoben, um einen bequemen Zugang für die Wartung des Wasserversorgungssystems zu ermöglichen. Alle Fässer werden in der Installationsphase in die richtige Richtung ausgerichtet und sorgfältig abgedichtet, um zu verhindern, dass Grundwasser in die Struktur eindringt.

Wie man einen Senkkasten selber macht

Um es selbst zu tun, müssen Sie sich zunächst für das Material und die Systemparameter entscheiden.

Monolithische Betonstruktur

Eine quadratische Form ist für das Gerät geeignet, es ist auch viel einfacher, Schalungen zu bauen.

Zuerst müssen Sie sich für die Größe der Grube entscheiden, die unter der Struktur gegraben wird. Die Länge und Breite sind standardmäßig gleich, daher können sie wie folgt berechnet werden: Messen Sie die Größe des Senkkastens von innen, addieren Sie die Dicke von 2 Wänden (10 cm).

Es ist auch notwendig, die Tiefe der Grube zu berechnen, die 300-400 cm größer sein sollte als die Höhe der Kammer. Wenn alles berechnet ist, kann die Drainageschicht am Boden der Grube installiert werden.

Ist eine weitere Betonierung des Bauwerkssockels nicht vorgesehen, wird folgende Vorgehensweise gewählt

Aber wenn es notwendig ist, den Boden mit Beton zu füllen, muss die Höhe berücksichtigt werden.Außerdem sollte die Grube so sein, dass die Oberfläche der Abdeckung der Struktur bündig mit dem Boden ist. Um bei der Reparatur des Systems mehr Platz für eine Person zu haben, platzieren Sie die Kamera am besten nicht mittig zum Gehäuse, sondern seitlich

Und die Ausrüstung wird bequem platziert

Um bei der Reparatur des Systems mehr Platz für eine Person zu haben, platzieren Sie die Kamera am besten nicht mittig zum Gehäuse, sondern seitlich. Und die Ausrüstung wird bequem platziert.

Bau eines monolithischen Betonkastens.

Die Arbeiten werden wie folgt ausgeführt:

1. Beginnen Sie damit, ein Loch zu graben. An dieser Stelle können Sie sofort einen Graben für Wasserleitungen zum Haus graben. Dann beginnen sie mit der Installation einer Drainage, die aus 2 Schichten besteht: Sand (bis zu 10 cm hoch) und Schotter (bis zu 15 cm). Selbst wenn Wasser in den Senkkasten gelangt, bleibt es bei einer solchen Entwässerung nicht im Inneren, sondern gelangt schnell in den Boden.
2. Nachdem Sie die Schalung ausrüsten müssen. Oft wird die Wand der Grube als äußere Schicht der Schalung verwendet. Die Seite der Grube muss mit Polyethylen abgedeckt werden, um ein Eindringen von Wasser aus dem Beton in den Boden zu vermeiden. Nachdem Sie einen Rahmen mit Verstärkung erstellen müssen.
3. Betonlösung mischen. Gießen Sie es in kleine Teile und verdichten Sie es gut mit einem elektrischen Vibrator. Wenn kein Gerät vorhanden ist, können Sie einen Stift und ein dünnes Rohr verwenden und die Griffe schweißen. Dieses Gerät wird schnell in den Beton abgesenkt und dann langsam herausgezogen, um Luft- und Wasserblasen zu entfernen, wodurch der Beton dichter wird.
4. Danach müssen die Strukturen getrocknet und die Oberfläche regelmäßig mit Wasser besprüht werden, damit der Beton nicht reißt. Wenn es heiß ist, können Sie es mit einem feuchten Tuch abdecken.
5. Nach einer Woche kann die Schalung entfernt werden. Und in 4 Wochen, um die Ausrüstung zu installieren.

Caisson aus Betonringen

Das Bohrlochsystem Betonringe sieht vor:

1. Zuerst wird die Grube vorbereitet. Die Berechnungen sind die gleichen wie beim vorherigen Herstellungsverfahren.
2. Füllen Sie den Boden mit Beton und bohren Sie ein Loch für das Rohr.
3. Sie nehmen Betonringe, die mit einer speziellen Abdichtungsmasse vorbeschichtet sind. Trocknen lassen.
4. Nachdem jeder Ring in die Grube abgesenkt wurde, verbinden Sie die Fugen mit einer Mischung zum Kleben. Die Nähte sind schaumig.
5. Es können Hohlräume um die Struktur herum vorhanden sein, die gefüllt werden müssen.

Aus Betonringen ein Caisson für einen Brunnen.

Budgetkamera aus Ziegeln

Brick Caisson-Gerät:

1. Zunächst wird eine Baugrube ausgehoben, am Boden ein Streifenfundament und ein Graben eingebaut, die mit Sand bedeckt und gerammt werden.
2. Es ist notwendig, eine Abdichtung auf dem Fundament zu verlegen (z. B. Dachmaterial).
3. Das Verlegen von Ziegeln beginnt an der Ecke. Achten Sie darauf, die Nähte mit einer speziellen Lösung zu füllen.
4. Nachdem Sie das Mauerwerk auf die gewünschte Höhe gebracht haben, lassen Sie es trocknen und verputzen.

Versiegelter Metallbehälter

Der Prozess ist wie folgt:

1. Graben Sie erneut ein Loch, das für die Größe und Form der Kammer geeignet ist.
2. Unten ist ein Loch für das Mantelrohr ausgeschnitten.
3. Installieren Sie die Abdeckung, reinigen Sie die Nähte von Schlacke. Die Nähte müssen doppelseitig sein, um die Dichtigkeit des Caissons zu gewährleisten.
4. Die Struktur muss mit einer Schutzschicht behandelt werden.

Bei Bedarf kann die Kammer isoliert werden, wonach der Caisson in die Grube abgesenkt und eine Säule, Muffen und Kabel installiert werden können. Die Hülse ist geschweißt, alle schlafen ein.
