Wago-Klemmenblöcke: Sorten und ihre Eigenschaften + Feinheiten beim Anschließen von Drähten mit Vago-Klemmenblöcken

Wie benutzt man

Die Verbindung von Klemmenblöcken ist zuverlässiger als herkömmliches Löten, wodurch die Verkabelung viel länger hält und hoher Spannung und hohem Strom standhält. Alle modernen Vago-Klemmen, die im Folgenden zum Einsatz kommen, haben sich bei vielen Experten Respekt und Anerkennung verdient.

Nehmen wir als Beispiel die beliebteste Art von Wago-Reihenklemmen der Serie 222, für deren Verwendung wir die folgenden Schritte ausführen:

1. Entfernen Sie die Isolierung vom Ende des Kabels etwa 5 mm.
2. Heben Sie die orangefarbene Klemme im Terminal an.
3. Führen Sie das Ende des blanken Stromkabels bis zum Anschlag ein.
4. Senken Sie die Klemme ab, bis sie einrastet.

Danach ist der Draht sicher in der Buchse fixiert, der Master verbindet alle anderen Drähte auf die gleiche Weise. Die Verwendung von Wago-Klemmen ist nicht kompliziert, daher verwenden viele professionelle Handwerker diese Pads aktiv zum Anschließen von Drähten.

Wenn Sie einen erfahrenen Elektriker fragen, ob es möglich ist, die Litzen des Kabels zu verdrillen, antwortet er, dass dies unmöglich ist, da die Belastung beim Betrieb moderner Haushaltsgeräte nicht gering ist. In diesem Fall können die Verdrillungen einem großen Strom nicht standhalten und überhitzen, was zu einem Brand führen kann. Verwenden Sie daher bei der Installation am besten Vago-Klemmen, mit denen Sie Kabel sicher anschließen können.

Durch die Bevorzugung zuverlässiger Kontakte - Wago-Klemmenblöcke sowie die Verwendung eines Kupferkabels mit dem erforderlichen Strömungsquerschnitt gewährleistet der Master die Zuverlässigkeit der Verkabelung. In einigen Fällen können Sie einen Aluminiumkern verwenden, der jedoch mit der Zeit oxidiert, was zu einem schlechten Kontakt führt. Die aktive Nutzung von Vago-Terminals in der Praxis bestätigt die hohe Qualität solcher Verbindungen, sodass die Kosten der Produkte voll gerechtfertigt sind.

Sehen Sie sich dieses Video auf YouTube an

Gerät

Die wago-Reihenklemme hat ein kunststoffisoliertes Gehäuse, das sie sowohl bei der Installation als auch im Betrieb sicher macht. Es kann entweder transparent (hauptsächlich für Reihenklemmen der Serie 773) oder aus mattgrauem Kunststoff (Serie 222) sein. Flaggen sind aus orangefarbenem Kunststoff.

Im Inneren des Kunststoffgehäuses befinden sich die Kontakte selbst, die aus mit Zinn verzinntem Kupfer bestehen. Der Unterschied zwischen den Serien 222 und 773 liegt nur in der Ausführung dieser Anschlusskontakte.

Wagen 773

Der Einweg-Anschlussblock Vago 773 funktioniert wie folgt. Der Draht, der zwischen die Blütenblätter der Platte eintritt, löst sie. Wenn Sie versuchen, es zurückzuziehen, werden diese Blütenblätter zusammengedrückt. Und je mehr Kraft aufgebracht wird, desto stärker wird das Ende geklemmt. Natürlich ist es möglich, es zu entfernen, wenn Sie es mit etwas Kraft herausziehen, während Sie es drehen. Das sollte man aber, wie bereits erwähnt, nicht tun, sondern erst danach die Klemmleiste tauschen. Aber um Länge zu sparen, ist diese Methode durchaus akzeptabel.

Außerdem sind die Anschaffungskosten des Schützes dieser Baureihe nicht zu hoch, um die Sicherheit von Eigentum und Gesundheit dafür zu gefährden. Obwohl viele der Meinung sind, dass die Montagefederklemme den Draht nicht fest genug klemmt und nicht den notwendigen Kontakt herstellt, sprechen die langfristig ungebrochene Nachfrage nach solchen Produkten und die Haltbarkeit der mit ihrer Hilfe hergestellten Verbindungen für das Gegenteil.

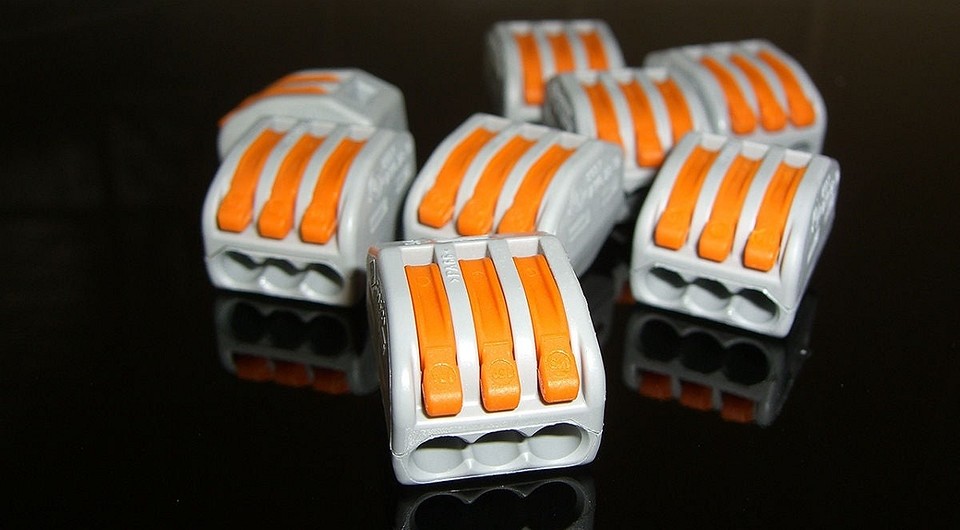

Wagen 222

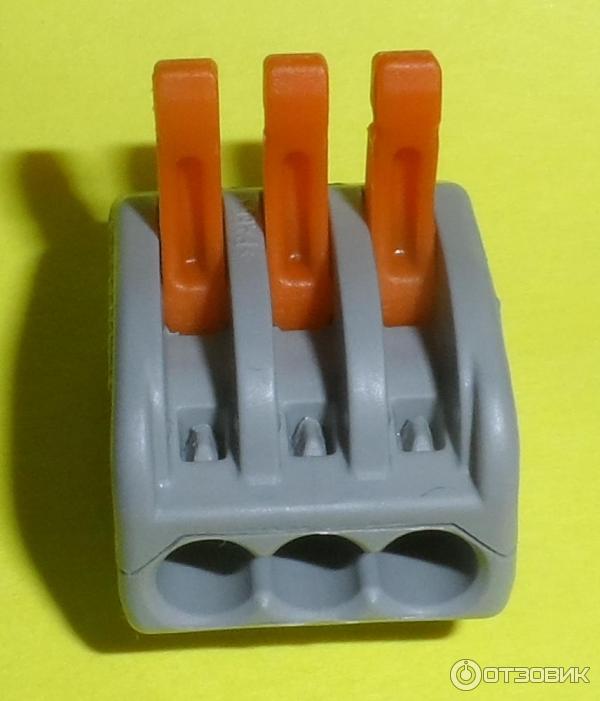

Vago 222-Serie, wiederverwendbar

Vagov-Clips für den wiederverwendbaren Gebrauch sind natürlich etwas teurer, haben aber gleichzeitig mehr Vorteile. Wenn zum Beispiel die installierte elektrische Verkabelung in der Wohnung neu verkabelt werden muss (Räumlichkeiten auf verschiedene Maschinen verteilen usw.), dann wird es nicht viel dauern, wenn in den Anschlusskästen Wago 222-Klemmenblöcke zum Anschluss verwendet werden Zeit.

Um den Draht zu entfernen, müssen Sie nur die Flagge anheben und den Draht herausziehen, da die Klemme beim Anheben des Hebels geöffnet ist und nichts im Gehäuse das Ende hält.Zum Anschließen muss es in die Kontaktbuchse eingeführt und die Klemme abgesenkt werden, wodurch es sicher im Schütz fixiert wird.

Es ist zu beachten, dass die resultierende Verbindung sehr dicht ist und keine Erwärmung zulässt, vorausgesetzt, die Größe des Nestes ist richtig ausgewählt, da sie auch unterschiedlich sein können. Am gebräuchlichsten für die Verkabelung in einer Wohnung sind Federklemmen mit Buchsen für Drähte mit einem Querschnitt von 0,8–4 m². mm.

Vorteile und Nachteile

Solche Geräte erleichtern und beschleunigen die Arbeit der Elektroinstallation erheblich. Es ist sinnvoll, alle Vorteile in einer Liste zusammenzufassen, bevor entschieden wird, ob eine ähnliche Verbindungsart für den konkreten Fall geeignet ist. Die Vorteile der Wago Reihenklemmen also:

Wago ist schnell und einfach zu installieren. Sie müssen nur den Draht abisolieren. Außerdem wird der abisolierte Teil viel kürzer benötigt als bei der Montage auf Verdrillungen.

Die Befestigung dauert nur wenige Sekunden, was für einen Elektriker sehr wichtig ist. Durch das spezielle Kunststoffgehäuse ist eine zusätzliche Isolierung des Anschlusses nicht erforderlich

Abmessungen des Dreifachsteckers Vago 222-Serie

Sie können Drähte mit unterschiedlichen Querschnitten sowie aus verschiedenen Metallen (Kupfer und Aluminium) montieren. Der Kontakt oxidiert im Laufe der Zeit nicht, was bedeutet, dass die Verbindung nicht an Dichte verliert und sich nicht erwärmt. Bequeme und einfache Demontage. Wurde eine Wago-Klemme der Serie 222 verwendet, ist das Entkabeln der Anschlussdose genauso einfach wie das Montieren

Dies ist besonders wichtig bei der Verwendung von sprödem Aluminiumdraht, der selten für eine zweite Verdrillung ausreicht.Sie können die Drähte klingeln lassen, Sie können die Phase finden, ohne die Verbindung zu demontieren, dafür gibt es spezielle Löcher in der Klemmleiste, in die die Multimetersonde frei eintritt

Die Installation erweist sich als sehr ästhetisch, was auch wichtig ist, denn wenn alles ordentlich in der Anschlussdose untergebracht ist, wird es beim nachträglichen Hinzufügen von Verbrauchern oder beim Umschalten viel einfacher, die Drähte herauszufinden. Zugänglichkeit der Installation, selbst wenn die Drähte sehr kurz sind und eine vollständige Verdrillung unmöglich ist. Solche Geräte sind während des Betriebes wartungsfrei und daher sparsam im Hinblick auf die Kosten für periodische Kontrollen.

Was die Mängel betrifft, können wir nur einen nennen, der wahrscheinlich in jedem Zusammenhang inhärent ist. Dies ist die Notwendigkeit für einen einfachen Zugang zu ihnen. Nun, da dies nicht kritisch ist, können wir davon ausgehen, dass es überhaupt keine Mängel gibt.

Vor- und Nachteile der Anwendung

Elektriker wurden in zwei Kategorien eingeteilt

Einige konzentrieren sich auf die Vorteile der Vago-Klemmenblöcke, während andere hauptsächlich die Mängel bemerken. Tatsächlich liegt die Wahrheit irgendwo zwischen diesen beiden Meinungen.

Vorteile der Verwendung von Vago:

• schnelle schraubenlose Installation;
• der Mindestsatz an notwendigen Werkzeugen und Materialien;
• Die Klemmleiste ist auch in einem kleinen Elektrogeschäft einfach zu kaufen.
• Genauigkeit und Konsistenz der Verkabelung;
• Einhaltung der Sicherheitsvorschriften.

Nachteile von Klemmenblöcken:

• die Notwendigkeit einer regelmäßigen Inspektion;
• muss visuell zugänglich sein;
• kommen mit Lasten über 1 kW nicht gut zurecht;
• hoher Kontaktwiderstand der Kontakte;
• Überhitzungs- und Schmelzgefahr;
• hoher Preis.

Das Gerät und Funktionsprinzip des Blocks

In der Grundausstattung besteht die Anschlussklemme aus zwei Teilen:

1. Drahtklemmmechanismus.Hergestellt aus verzinntem Elektrokupfer. Die Aufgabe des Klemmmechanismus besteht darin, die Kabelseele zu fixieren und einen zuverlässigen elektrischen Kontakt zwischen den Adern aufrechtzuerhalten.
2. Isolierkörper. Aus schwer entflammbarem Polyamid. Schützt Personen und Umstehende sowie Verdrahtungselemente vor Kontakt mit einem unter Spannung stehenden Klemmmechanismus.

Wago-Klemme Zusätzlich können Wago-Klemmen mit Beschriftungsetiketten, eingebauten Dioden und Schutzkappen ausgestattet werden.

Das Funktionsprinzip besteht darin, den Draht mit einer Feder zu klemmen. Einige Steckermodelle haben dafür einen speziellen Hebel (oft orange). Es ist erforderlich, den Mechanismus zu öffnen und dem Draht zu ermöglichen, in den Klemmbereich zu gelangen. Bei anderen reicht es, das Kabel einfach mit der Spitze in den Federmechanismus einzuführen, und dieser öffnet sich von selbst.

Beachten Sie. Es gibt Erdungsklemmen Vago

Die daran angeschlossenen Adern sind elektrisch mit dem Tragschienenhalter verbunden. Solche Pads werden ausschließlich zur Erdung verwendet. Sie sind leicht an der gelbgrünen Körperfarbe und den Metallverschlüssen zu unterscheiden. Wenn Sie einen Phasendraht an eine solche Klemmleiste anschließen, besteht ein Kurzschluss zur Erde und es besteht ein Risiko.

Erdungsklemme WAGO

Sorten, ihre Vor- und Nachteile

Vago-Klemmenverbinder sind konstruktionsbedingt flach, gekreuzt, sechseckig, geschraubt, federnd, schraubenlos und schraubbar.Schraubenflach-, Kreuz- und Sechskantmodelle werden verwendet, um elektrische Leitungen herzustellen, die Anschlussdose zu ergänzen, Autobatteriekontakte, Steckdosen, Lichtschalter zu befestigen, Lampengruppen oder Telefonkabel auf irgendeine Weise zu verbinden und leistungsstarke Geräte zu installieren.

Beachten Sie! Schraubbolzen- und Federklemmenmodelle werden benötigt, um die Erdungskreise am Player oder Überspannungsschutz anzuschließen. Erforderlich zum Schutz der Lautsprecher von signalgebenden, akustischen Geräten. Sie haben eine grüne Schraube und spezielle Drahtgreifer - "Zähne".

Sie haben eine grüne Schraube und spezielle Drahtgriffe - „Zähne“.

Haupttypen

Vago zeichnet sich dadurch aus, dass keine zusätzlichen Installationsgeräte erforderlich sind, unterschiedliche Drähte (z. B. Aluminium und Kupfer) angeschlossen werden können und Leiter mit unterschiedlichen Querschnitten innerhalb eines Steckverbinders angeschlossen werden können. Außerdem nehmen sie wenig Platz in der Anschlussdose ein und haben ein isoliertes Gehäuse. Sie sind langlebig und können demontiert und wiederverwendet werden.

Langlebigkeit gestalten

Die Nachteile sind die Möglichkeit des Brandes oder Schmelzens von Produkten, hoher Preis. Interessanterweise kommt es bei Nicht-Originalprodukten zu einer Entzündung. Erkennungsmerkmale der Originale sind der charakteristische Ankerton des Gehäuses, die rückseitigen Markierungen und das Abisolierschema in der Mitte.

Für Beleuchtungsgeräte

Für Beleuchtungsgeräte gibt es Vago-Reihenklemmen der Serien 294 und 294 Linet. Sie werden benötigt, um dünnadrige, einadrige Litzendrähte zu schalten und nicht vorzukonfektionieren. Dank einer speziellen Platte kann eine Zugentlastung erfolgen.Unterstützt einen maximalen Strom von 24 Ampere. Für Beleuchtungsgeräte gibt es auch die Modelle 272 und 293. Im ersten Fall sind sie für Drähte mit 2,5 mm Querschnitt geeignet. Im zweiten Fall sind sie für Leitungen mit direktem Massekontakt geeignet.

Steckverbinder für Beleuchtungsgeräte

Für Elektroarbeiten

Für Elektroarbeiten gibt es Modelle der Serien 224, 243, 2273, 273/773, 222 und 221. Erstere sind speziell dafür ausgelegt, Massivleiter mit Litzen zu verbinden. Die zweite besteht darin, Niederspannungssysteme zu bedienen. Wieder andere - um die Drähte in Anschlussdosen zu bedienen. Viertens - um einadrige Leiter mit einem Querschnitt von 2,5 mm zu dienen. Fünfter und sechster - um alle Leiter mit starken Strömen zu verbinden und zu bedienen.

Für Elektroarbeiten

Für Sockelmontage

Es gibt drei Arten von Steckverbindern für die Installation auf einer Montagebasis - 862, 260-262 und 869. Die ersten sind für den Anschluss von vier Leitern ausgelegt und helfen beim Schalten von gecrimpten, Ultraschall- und nicht vorbereiteten Adern. Letztere werden für die Seiten- und Frontmontage benötigt. Wieder andere haben Stützbeine oder Befestigungsflansche. Wird für 4-mm-Anschlüsse verwendet.

Für Sockelmontage

Vorteile von Vago Reihenklemmen

Tatsächlich ist die beschriebene Klemme eine Flachfederklemme, aber nachdem sie von Vago-Spezialisten fertiggestellt wurde, erhielt sie die folgenden Vorteile.

1. Für jedes Kabel ist eine separate Klemme vorgesehen.
2. Die Abmessungen der Reihenklemmen sind sehr kompakt.
3. Aufgrund der hohen Qualität der Verbindung ist die Möglichkeit einer ungenauen Installation aufgrund des „Faktors Mensch“ vollständig ausgeschlossen.
4. Stromführende Elemente sind einwandfrei vor unbeabsichtigter Berührung geschützt.
5. Während des Betriebs werden die Leiter nicht beschädigt oder verformt.

Aber der Hauptvorteil ist immer noch die erhöhte Sicherheit und Zuverlässigkeit. Wenn beispielsweise eine versteckte Verkabelung in der Decke installiert ist, möchten Sie schließlich sicher sein, dass sie sich nicht schließt, im Klemmenblock durchbrennt oder andere Probleme verursacht. Aber trotz dieser Zuverlässigkeit bieten alle beschriebenen Klemmen die Möglichkeit der Steuerung und des Zugriffs.

Wozu dienen WAGO Reihenklemmen?

Jeder weiß, dass es beim Verkabeln oft notwendig wird, mehrere Drähte gleichzeitig miteinander zu verbinden. In diesem Fall ist die Verwendung von Klemmleisten zum Anschließen der Drähte die beste Lösung.

Im Gegensatz zu Verdrillungen oder Lötungen, bei denen es sich eigentlich um einteilige Verbindungen handelt, können Sie mit Wago-Klemmenblöcken einfach und schnell Drähte trennen, den Stromkreis ändern, einen zusätzlichen Stromkreis oder ein zusätzliches Gerät anschließen. Natürlich kann in besonders kritischen Fällen auch gelötet werden, aber für die meisten Verbindungen, die unter normalen Bedingungen funktionieren, reicht der Einsatz von Wago-Klemmen völlig aus.

Wie bereits erwähnt, erfordert die Arbeit mit Wago-Terminals keine Verwendung zusätzlicher Tools. Lediglich ein Spezialwerkzeug zum Abisolieren ist ggf. erforderlich.

Danach wird der Draht einfach in die Klemmleiste eingeführt und darin fixiert. Ein weiterer wichtiger Vorteil von Wago-Klemmen besteht darin, dass Sie Drähte aus verschiedenen Materialien und verschiedenen Querschnitten sicher verbinden oder verlängern können.

Wie Sie wissen, ist es nicht akzeptabel, beispielsweise Kupfer- und Aluminiumleiter mit normaler Verdrillung zu verbinden.Der Einsatz von Wago Reihenklemmen spart unter anderem Platz in einer Abzweigdose oder Abschirmung, und der Anschluss selbst ist sauber und zuverlässig.

Reihenklemmen Vaga, Eigenschaften

Bei Elektroarbeiten tritt oft das Problem auf, mehrere Leitungen gleichzeitig miteinander zu verbinden. Sie können Drähte verdrillen und löten, aber eine solche Verbindung ist unzuverlässig und unsicher. Die Verbindungsstelle kann sich anschließend erhitzen und sogar einen Brand in der Verkabelung verursachen. Außerdem ist die Verbindung von Kupfer- und Aluminiumdrähten durch Verdrillen nicht erlaubt. Die Klemmen des deutschen Herstellers WAGO beseitigen diese Probleme und unterscheiden sich in ihren Eigenschaften.

Im Gegensatz zum Drehen und Löten können Sie mit Vago-Klemmenblöcken einfach und schnell Drähte trennen, den Stromkreis ändern, einen zusätzlichen Stromkreis oder ein zusätzliches Gerät anschließen. Die Arbeit mit Wago-Terminals erfordert keine Verwendung zusätzlicher Tools. Nach dem Abisolieren wird die Ader einfach in die Klemmleiste eingeführt und darin fixiert.

Das wesentliche Designmerkmal der WAGO-Klemmenblöcke ist das Fehlen einer herkömmlichen Schraubklemme. Der grundlegende Unterschied zwischen dem schraubenlosen Klemmenblock besteht darin, dass seine Installation keine Werkzeuge und Fähigkeiten erfordert. Der Draht wird einfach an seinen Platz eingeführt und durch eine Feder sicher geklemmt.

Innenausbau des WAGO-Terminals

Die Klemmen sind in zwei Versionen erhältlich: Einweg, d.h. kein rückwärtiges Entfernen des Drahtes, sowie wiederverwendbar, bei dem er durch Zurückziehen einer speziellen Klemme fixiert wird. WAGO-Klemmen für Abzweigdosen ermöglichen den Anschluss von einem bis acht Leitern mit einem Querschnitt von 1,0-2,5 qm. mm. oder drei Leiter mit einem Querschnitt von 2,5-4,0 Quadratmetern. mm.Und Klemmenblöcke für Vorrichtungen verbinden 2-3 Leiter mit einem Querschnitt von 0,5-2,5 Quadratmetern. mm.

Die Klemmen der Serie 2273 von WAGO sind für den Einzelanschluss und nur für Massivleiter ausgelegt. Zum Verbinden und Abzweigen von Massivleitern aus Aluminium und Kupfer oder Kupferlitzen mit Kabelschuh in Wechselstromkreisen. Wird in Anschlussdosen verwendet. Sie verfügen über einen zuverlässigen Schutz gegen unbeabsichtigtes Berühren stromführender Teile der Verbindung.

Diese Reihenklemmen können mit oder ohne spezielle Leitpastenfüllung hergestellt werden. Die Paste dient dazu, die Oxidation von Aluminiumdrähten zu verhindern. Pastenanschlüsse sind leicht zu identifizieren und in Schwarz oder Dunkelgrau erhältlich.

WAGO-Klemmen der Serie 224 dienen zum Anschluss von Kronleuchtern, Wandlampen, zum Anschluss von 2, 3 abisolierten Kupfer- und Aluminiumleitern von 0,5 mm2 bis 2,5 mm2, sowohl einadrig als auch mehrdrähtig. Es ist möglich, die elektrischen Parameter des Stromkreises zu messen, ohne die Isolierung der Verbindung zu verletzen.

WAGO-Klemmen der Serie 222 sind wiederverwendbar. Zur Befestigung der Drähte werden spezielle orangefarbene Hebel verwendet. Sie ermöglichen es Ihnen, den Kontakt einfach zu trennen, wenn Sie den Stromkreis neu konfigurieren oder den Stromkreis testen. Diese Klemmen sind zum Verbinden und Abzweigen von massiven und mehrdrähtigen Leitern aus Kupfer in Wechselstromkreisen mit einer Frequenz von 50 Hz und einer Spannung bis 380 V bestimmt.

Um den Leiter anzuschließen, müssen Sie den orangefarbenen Hebel nach oben ziehen, bis er einrastet. Dadurch öffnet sich ein Fenster zum Einführen des Leiters, dann ist es notwendig, den Leiter mit der entfernten Isolierung in den Einlass der Klemme einzuführen und den Hebel in seine ursprüngliche Position zu senken.Dadurch ist es unmöglich, die Leiter spontan von der Klemme zu trennen.

Die Klemmen der Serie 243 von WAGO sind für den Anschluss von einadrigen Kupferleitern ausgelegt. Sie werden häufig in Anschlussdosen von Niederstromkreisen für Videoüberwachung, Einbruchalarm, Brandbekämpfung, Telefonie, Telekommunikation und andere verwendet. Aufgrund der Rillen können sie zu Blöcken aus mehreren Klemmen zusammengesetzt werden.

WAGO-Klemmen der Serie 862 dienen zum Anschluss von eindrähtigen und mehrdrähtigen Leitern aus Kupfer. Sie werden beim Anschließen verschiedener Geräte und Geräte verwendet. Mit selbstschneidenden Schrauben auf einer ebenen Fläche befestigen.

1. Vorteile der WAGO-Klemmen:
2. Schnelle und einfache Installation in Sekunden.
3. Verbindung, die keine zusätzliche Isolierung erfordert.
4. Fähigkeit, Leiter verschiedener Querschnitte aus verschiedenen Materialien zu verbinden.
5. Bei Bedarf kann die Verbindung einfach wiederhergestellt werden.
6. Die Fähigkeit, den Stromkreis zu diagnostizieren, ohne ihn zu unterbrechen.
7. Genaue Installation, Anschluss in beengten Verhältnissen oder wenn der zugängliche Teil des Kabels zu kurz ist.

Wago und Aluminiumdrähte

In der Elektrotechnik gibt es eine Grundregel: Kupferdrähte dürfen nicht mit Aluminium verbunden werden. Dieser Kontakt bildet ein galvanisches Paar. Dadurch erwärmt sich der Twist, oxidiert und brennt schließlich aus. In einigen Fällen kann die Kombination dieser Metalle sogar einen Brand verursachen.

Spezialisten von Vago haben sich diesem Problem angenommen. Zu ihren Produkten gehören Klemmenblöcke für den Anschluss von Kupfer- und Aluminiumdrähten. Das Geheimnis des Produkts liegt in einer speziellen Leitpaste. Es wird auf die Klemmen des Klemmenblocks aufgebracht.Diese Paste verbessert den elektrischen Kontakt und verhindert die Erwärmung und Oxidation von Leitern.

Verbinden von Aluminium- und Kupferdraht mit einer Klemme

Einsatzbereich der Wago Reihenklemmen

Bei der Installation von elektrischen Leitungen in der Größenordnung von großen Objekten und kleinen Räumen wird es notwendig, Segmente von Versorgungskabeln an Knotenpunkten zu verbinden. Dazu werden Schaltschränke und Verteilerdosen montiert, in die die Leitungsenden eingeführt und dort in der gewünschten Reihenfolge geschaltet werden.

Daher wird besonderes Augenmerk auf die Verbindung von elektrischen Verdrahtungsteilen gelegt. Eines der Verfahren ist das Verdrillen, gefolgt von Löten und Wickeln einer Schicht Isolierband

Das Verfahren ist zuverlässig, aber arbeits- und zeitaufwändig. Um diesen Vorgang zu beschleunigen, ohne die Qualität der Verbindung zu beeinträchtigen, wurden verschiedene Arten von Steckverbindern erfunden, die auch als Klemmenleisten bezeichnet werden. Meistens sind dies Schraubklemmstrukturen in einem nichtleitenden Polymergehäuse.

Wago hat sich einen anderen Mechanismus einfallen lassen und bietet ein breites Sortiment an Befestigungselementen für Industrie- und Wohnanlagen:

• Klemmen für Hutschienenmontage;
• Installationsklemmen für Anschlussdosen;
• abnehmbare Anschlüsse;
• Klemmen für die Feldmontage.

Für Arbeiten an der Verteilung eines Stromnetzes mit einer Spannung von bis zu 380 V, einer Stromkreisbelastung von bis zu 7 kW und einem Strom von bis zu 32 A ist es zweckmäßig, Vago-Klemmen mit der Möglichkeit zum Umschalten von Drähten zu verwenden einen Durchmesser von 0,75 mm bis 4 mm. In letzter Zeit sind Klemmen für die Verdrahtung mit einem Aderquerschnitt von bis zu 6 mm aufgetaucht.

Wago Reihenklemmen werden in verschiedenen Bereichen eingesetzt.

Beispiel 4. Wago-Klemmenblöcke: Verwendung bei der Installation einer neuen Anschlussdose

Ich werde ein Beispiel geben, wie ich Verbindungen in der Anschlussdose herstelle, wenn ich neue elektrische Leitungen installiere.

Hier ist eine günstige Möglichkeit.Das ist der Flur. Durch die 20A-Maschine kommt ein Kabel mit Adern mit einem Querschnitt von 2,5 mm² in die Dose und verzweigt sich in 1 Steckdose (2,5 mm²), Beleuchtung und eine Klingel (1,5 mm²).

Nach den Stuckateuren haben wir zunächst Folgendes:

Anschließen von Drähten in einer neuen Anschlussdose. Wir signieren die Drähte. Links ragt ein VVG2x1,5 Kabel aus der Wand zur Klingel. Ratet mal, über welche Terminals ich es anschließen werde)?

Wir reinigen die Leitungen, stellen fest, wo wir was haben. Wie gewohnt - weiße Phase, blaue Null, gelb-grün - Erde. Für Schalter - weiße Phase, blau ist der erste Schlüssel, gelb-grün - der zweite.

Anschließen von Drähten in einer neuen Anschlussdose. die Drähte werden abisoliert, die Ziele bestimmt

Anschließen von Drähten in einer neuen Anschlussdose. Die abisolierten Drähte sind anschlussfertig.

3-5 Minuten - fertig:

Anschließen von Drähten in einer neuen Anschlussdose durch Vago 773

Verschließen Sie die Box mit einem Deckel

Jetzt können Sie verputzen und streichen oder tapezieren

Wichtig - die Box muss zugänglich sein, zumindest muss ihr Standort bekannt sein. Sie wissen nie, was in 20-30 Jahren passieren kann?

Vergessen Sie nicht, alles zu überprüfen!

Wago und Aluminiumdrähte

In der Elektrotechnik gibt es eine Grundregel: Kupferdrähte dürfen nicht mit Aluminium verbunden werden. Dieser Kontakt bildet ein galvanisches Paar. Dadurch erwärmt sich der Twist, oxidiert und brennt schließlich aus. In einigen Fällen kann die Kombination dieser Metalle sogar einen Brand verursachen.

Spezialisten von Vago haben sich diesem Problem angenommen. Zu ihren Produkten gehören Klemmenblöcke für den Anschluss von Kupfer- und Aluminiumdrähten. Das Geheimnis des Produkts liegt in einer speziellen Leitpaste. Es wird auf die Klemmen des Klemmenblocks aufgebracht. Diese Paste verbessert den elektrischen Kontakt und verhindert die Erwärmung und Oxidation von Leitern.

Verbinden von Aluminium- und Kupferdraht mit einer Klemme

HF-Gerät

KV ist eine Federbandschelle, bestehend aus folgenden Konstruktionselementen:

1. Gehäuse mit Löchern (Anschlüssen) an einem der Enden für die Einführung von Leitern.

Weitere Informationen. Je nach Anzahl der Stecker nennt man die Vago-Klemme zwei- oder dreipolig, fünfadrig usw.

Proben von HF hergestellt von WAGO

Für die Herstellung des Gehäuses werden Polymerdielektrika verwendet: modifiziertes Polyamid und Polycarbonat, die die Eigenschaft haben, selbst zu löschen.

1. Federhalter, hergestellt in Form einer Platte aus Chrom-Nickel-Federstahl, die auf bestimmte Weise gebogen ist. Die Federklemme der Klemmleiste sorgt durch die eng gerichtete Klemmkraft für einen hochwertigen elektrischen Kontakt der Kupferschiene mit der Oberfläche der stromführenden Ader des Kabels.
2. Eine Kupferschiene, mit deren Hilfe die in die Klemme eingepressten Leiteradern zu einem einzigen Stromkreis zusammengefasst werden.

Federspannvorrichtung

Vago-Installationsempfehlungen

Sie müssen sich nicht speziell mit der Verwendung der Vago-Klemmenblöcke vertraut machen, der Installationsprozess ist schnell und einfach. Viel wichtiger ist es, bei der Auswahl keinen Fehler zu machen und sicherzustellen, dass die Produkte den Parametern der Stromkreise entsprechen.

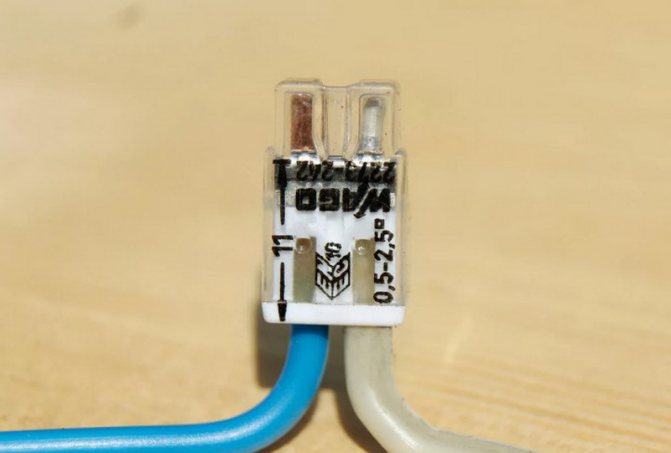

Betrachten Sie das Schalten von Leitern am Beispiel transparenter Anschlussklemmen der Serie 773 für 3 Leiter:

1. Wir reinigen das Drahtende um ca. 12 mm - entfernen Sie die Isolierung.
2. Wir stecken den Leiter in die Buchse und bewegen ihn bis zum Anschlag. Idealerweise sollte das Ende des Leiters ohne Isolierung vollständig in das Gehäuse passen.
3. Wir überprüfen die Zuverlässigkeit der Befestigung, indem wir den Draht leicht in die entgegengesetzte Richtung ziehen.

Durch transparenten Kunststoff kann sichergestellt werden, dass der Kern korrekt installiert ist.

Auf der Rückseite des Vaga zum Anschließen elektrischer Kabel befindet sich ein spezielles Loch zum Testen. Dank ihm können Sie ohne Öffnen des Gehäuses mit einem Indikatorschraubendreher die technischen Parameter der Schaltung bestimmen.

Bei der Installation von abnehmbaren Terminals, deren Design sich durch das Vorhandensein eines Hebels auszeichnet, müssen einige zusätzliche Schritte ausgeführt werden:

• entfernen Sie die Isolierung;
• erhebe die "Zunge" nach oben;
• Führen Sie den Leiter in das Loch ein und schieben Sie ihn ganz hinein.
• bringe den Hebel wieder an seinen Platz;
• visuell oder leicht ziehend prüfen wir die Zuverlässigkeit.

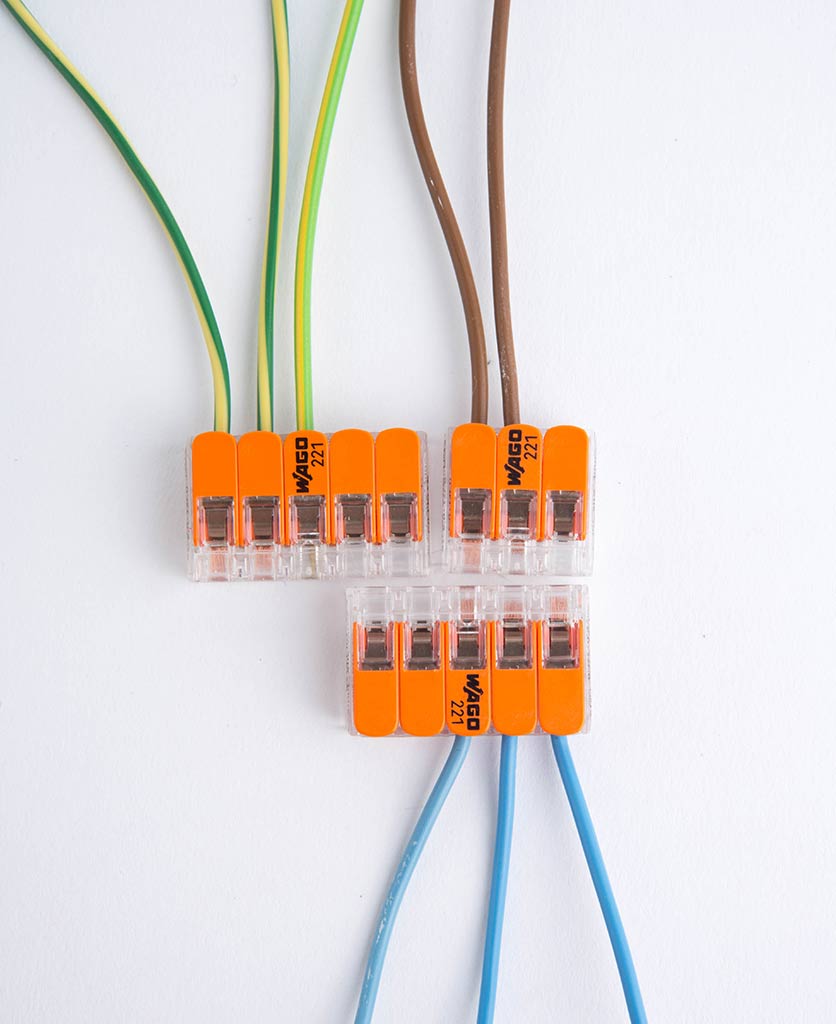

Die Terminals der Serie 221 sind für die Installation am bequemsten: breite Hebel lassen sich mit einer leichten Berührung Ihrer Finger leicht anheben und absenken.

Normalerweise werden spezielle Markierungen auf den Klemmenblockgehäusen angebracht, um das Abisolieren der Drähte zu erleichtern.

Damit das Anschließen von Drähten schnell und reibungslos verläuft, müssen Sie sich an einige einfache Regeln erinnern:

Vor- und Nachteile von Vago Schellen

Eine alternative Montagemethode ist die Verwendung von Schnellklemmklemmen. Anschlussklemmen "Vago" haben eine Reihe von unbestreitbaren Vorteilen bei der Durchführung von Elektroarbeiten:

• Möglichkeit zum Anschluss von Aluminium- und Kupferdrähten.
• Anschluss von Drähten mit unterschiedlichen Durchmessern von 0,5 bis 4,0 qm. mm.
• Verwendung von Litzendrähten.
• Nennstrom bis 32A.
• Anschluss von bis zu acht Adern in einer Gruppe.
• Schnelle und einfache Installation ohne Verwendung von Spezialwerkzeugen.
• Isolierte elektrische Sicherheitsverbindung.
• Kompakte Klemmenblockgröße.
• Möglichkeit der visuellen Kontrolle des Anschlusses durch das transparente Gehäuse.
• Bei einigen Modellen können Sie eine zusammenklappbare Verbindung herstellen.
• Das Vorhandensein spezieller Löcher im Gehäuse zum Anschließen von Instrumenten.

Der einzige Nachteil dieser Steckverbinder ist ihr Preis, der sich jedoch durch Zeitersparnis bei der Installation, Zuverlässigkeit und Langlebigkeit der Verbindung mehr als auszahlt. Außerdem kann durch die Verwendung der Vago-Klemme eine hohe Montagedichte erreicht werden (das Foto zeigt die Genauigkeit der Montage der Reihenklemmen in der Anschlussdose).

Ein paar Worte für die Gegner von Wago Reihenklemmen

Für diejenigen, die über die Zerbrechlichkeit solcher Klemmenblöcke sprechen, kann Folgendes gesagt werden. Es reicht aus, Schraubklemmenblöcke mit selbstklemmenden zu vergleichen. Letztere sind viel einfacher zu installieren und sparen viel Zeit. Aber das ist nicht der Punkt. Jede Schraubklemme wird schwächer, da bei der geringsten Erwärmung des Drahtes das Oxid auf seiner Oberfläche ausbrennt und den Querschnitt verringert. Dies führt zu noch mehr Erwärmung - und so weiter im Kreis. Daher müssen Schraubklemmen mindestens einmal im Jahr, besser öfter, gezogen werden.

Solche Klemmenblöcke müssen regelmäßig gedehnt werden, um eine Erwärmung zu vermeiden

Nun - was Wago betrifft. Die Klemmfedern dieser Reihenklemmen üben einen konstanten Druck auf den Draht aus, was bedeutet, dass der Kontakt auch dann nicht geschwächt wird, wenn das Oxid brennt.

Arten von Clips "Vago"

Das Unternehmen produziert Reihenklemmen mit Klemmvorrichtungen der folgenden Typen:

• Federclips.
• FIT-CLAMPs.
• CAGE CLAMPS.

Flachfederklemmen sind die einfachste und kostengünstigste Lösung für den Anschluss von Leitungen. Die Klemme ist ein Block aus flachen Stahlfedern, die in einen Polycarbonatkörper gepresst werden. Es werden Blöcke mit einer Anzahl von Kontakten von zwei bis acht hergestellt.Die Klemme ist für einen einmaligen Anschluss von Drähten bestimmt, eine Wiederverwendung ist unerwünscht, da die Federkraft geschwächt wird.

FIT-CLAMPs verwenden einen Einkerbungskontakt (IDC), um die schnellste Montageoption zu bieten. Mit diesen Geräten können Sie eine Verbindung herstellen Drähte ohne Abisolieren.

Bei Reihenklemmen mit CAGE CLAMPs ist die Stahlfeder von der leitfähigen Kupferschiene getrennt. Zur Herstellung von leitfähigem Platin wird verzinntes Kupfer verwendet. Dieses Design der Klemme ermöglicht es Ihnen, jeden Draht zu verwenden, einschließlich dünner und verseilter Drähte.

Arten von Klemmenblöcken

Die gebräuchlichsten und am häufigsten verwendeten wago Reihenklemmen sind die Steckverbinder der Serien wago 222 und wago 773, die sowohl dem Elektriker als auch dem erfahrenen Elektriker die Arbeit erleichtern. Es ist notwendig zu verstehen, was ihr Unterschied ist.

Wago 773 sind eigentlich Einwegklemmen mit automatischer Klemmung. Obwohl viele sie mehrmals verwenden und Schwierigkeiten haben, den geklemmten Draht zu entfernen, werden solche Maßnahmen immer noch nicht empfohlen. Tatsache ist, dass beim Entfernen des blanken Endes der Klemmmechanismus selbst herausgezogen wird, wodurch der Kontakt bei der späteren Verwendung nicht so stark ist, obwohl der Draht im Gerät festgeklemmt wird.

Reihenklemmen Vago 773-Serie

Wago 222 ist bereits eine wiederverwendbare Version solcher Geräte. Der Draht wird in die Buchse eingeführt und mit einer speziellen Fahne fixiert. Falls erforderlich, wird die Flagge wegbewegt und der Draht frei aus der Klemmenleistenbuchse entfernt. Solche Geräte nehmen in der Anschlussdose nicht viel Platz ein, sind viel komfortabler und viel sicherer in Bezug auf die Kontakterwärmung, im Gegensatz zum einfachen Verdrehen.

Ähnliche Wago-Klemmenblöcke der Serien 222 und 773 können eine andere Anzahl von Kontaktbuchsen haben. Am häufigsten werden bei der Installation von elektrischen Leitungen in Wohnungen 2, 4 und 6 Drähte verwendet. In der Tat kann es bei der Hausverkabelung selten mehr in einer Verbindung geben. Aber selbst wenn dies passiert, können Sie auch weniger beliebte Optionen kaufen, die Anschlüsse für 8 oder 10 Pins haben.

So verwenden Sie Vago-Reihenklemmen richtig

Die Hauptregel für die Arbeit mit WAGO-Reihenklemmen lautet: Verwenden Sie eine Klemme für einen Kontakt. Zuerst werden die Drähte 1-1,2 cm von der Isolierung gereinigt und dann bis zum Anschlag in den Stecker eingeführt. Wenn der Stecker eine Klemme mit einem Hebel hat, wird er vor dem Einstecken zuerst geöffnet. Beim Einführen des Leiters wird der Hebel mit Kraft nach unten gedrückt und der Kern der Klemmleiste gedrückt.

Es ist darauf zu achten, dass die blanken Drahtabschnitte nicht über die Halterung hinausragen. Andernfalls wird der Kontakt unterbrochen, sowie die Sicherheit der Verbindung.

Wichtig! Wenn etwas schief geht, verwenden Sie die Klemme kein zweites Mal, auch wenn sie normal und funktionsfähig aussieht. Gleiches gilt für deren Ersatz, der von Zeit zu Zeit erfolgt.

Zangen für einige Klemmenblöcke

Damit gehören Schraubklemmen zum Anschluss von Leitern von WAGO zu den besten Lösungen auf dem Klemmmarkt. Sie sind um ein Vielfaches sicherer als das Verdrehen, erfordern selten zusätzliche Werkzeuge für die Arbeit, außer bei bestimmten Typen, bei denen möglicherweise eine Klemmzange erforderlich ist.

Es wird Sie interessieren: Bestimmung des Kurzschlussstroms

Vorteile der Wago Verbindungsklemmen

Vorteil von Federklemmenanschlüssen Wago-Federklemmen haben viele Vorteile, darunter:

1. Die Qualität des Kontakts dieser Klemme hängt nicht von der Qualifikation des Meisters ab, der die Verkabelung durchgeführt hat.
2. Die Möglichkeit, schnell eine Verbindung herzustellen, ohne ein spezielles Tool zu verwenden.
3. Hervorragender Schutz gegen zufälligen Kontakt mit stromführenden Oberflächen.
4. Höchste Kontaktsicherheit.
5. Möglichkeit, Änderungen an der Verkabelung vorzunehmen, ohne die Verbindung zu unterbrechen.
6. Das Vorhandensein einer separaten Buchse für jeden Draht.
7. Hohe Vibrations- und Schockfestigkeit.
8. Automatische Regulierung der Klemmkraft am Draht.
9. Keine Pflege und besondere Wartung erforderlich.
10. Die elektrischen Leiter in diesen Klemmen weisen eine hervorragende Beständigkeit gegen Beschädigungen auf.
11. Die Terminals haben ein Rostest-Zertifikat und eine Genehmigung der staatlichen Energieaufsichtsbehörde.
12. Exzellenter Wert für Geld.

Drahtklemmung Während der Installation wird der Draht mit Isolierung bis zum Anschlag in das entsprechende Loch in den Flachfederantrieb eingeführt, und in diesem Moment erscheint der optimale Druck auf den Kontakt, der nicht von der Querschnittsfläche von abhängt der Schaffner. Der Flachfedermechanismus drückt den Drahtkern perfekt auf den Bus, wodurch sein spontanes Herunterfahren vollständig eliminiert wird. Zur Durchführung der notwendigen Messungen befindet sich im Klemmengehäuse eine spezielle Bohrung, die den Zugang und Sichtkontakt zum elektrischen Bus ermöglicht. Bei korrektem Anschluss der Klemme ist die Möglichkeit, unter Spannung stehende Elemente zu berühren, sowie das Auftreten eines Kurzschlusses vollständig ausgeschlossen.

sichere Drahtklemme

Bei Bedarf können Sie die elektrische Verbindung demontieren, ziehen Sie einfach den Draht mit einer leichten Bewegung heraus, indem Sie ihn leicht drehen. Um den flexiblen Leiter zu entfernen, muss die Klemme leicht zusammengedrückt und dann am Draht gezogen werden. WAGO-Klemmen ermöglichen ein schnelles Umschalten des Stromkreises ohne zusätzliches Abisolieren.

Vorteile und Nachteile

Der Einsatz der Vago-Klemmen bei der Elektroinstallation hat gegenüber anderen Verfahren seine Vorteile.

• Hohe Betriebsgeschwindigkeit aufgrund der einfachen und einfachen Installation von Klemmenblöcken;
• Zuverlässige Fixierung der Kontaktstelle der angeschlossenen Kabel;
• Eine zusätzliche Isolierung der Verbindung ist nicht erforderlich;
• Kleine Größe spart und organisiert Platz in der Anschlussdose;
• Bei Verwendung von wiederverwendbaren Konnektoren ist es möglich, die Verbindung schnell wieder herzustellen.

Allerdings hat „Vago“ auch Nachteile, dazu gehören:

• die hohen Kosten des Produkts, die sich insbesondere auf die Kosten für große Arbeitsvolumina auswirken;
• nach den Regeln für das Betreiben elektrischer Anlagen ist an allen Stellen, an denen Vago installiert ist, frei zugänglich zu sein;
• eine Fülle billiger Fälschungen von geringer Qualität.

Einsatzbereiche

Bei der Herstellung von Elektroinstallationen müssen häufig nicht zwei, sondern vier oder mehr Drähte angeschlossen werden. Es ist klar, dass es fast unmöglich ist, einen so dicken Twist zu löten. In diesem Fall wäre die Verwendung solcher Klemmenblöcke die beste Option.

Ein weiteres Plus ihrer Verwendung ist die Möglichkeit, die Verbindung zu demontieren, was nicht über die gelötete Verdrillung gesagt werden kann, bei der die Drähte geschnitten werden müssen. Und wenn Sie Wago-Verbindungsklemmen verwenden, verschwindet ein solches Problem, es wird nicht schwierig sein, die Verbindung zu trennen.Außerdem können Sie der Verbindung ohne unnötige Probleme Drähte hinzufügen, z. B. das Entfernen des Isolierbands.

Die Installation mit solchen Geräten erfolgt ohne zusätzliches Werkzeug, zum Entfernen der Isolierung ist nur ein Messer oder ein spezielles Gerät hilfreich. Danach brauchen Sie nur noch das gesäuberte Ende in den Federklemmenblock einzuführen und zu fixieren. Dadurch können Sie sowohl unterschiedliche Materialien als auch Leitungen mit unterschiedlichen Querschnitten verbinden. Einige davon werden automatisch behoben.

Die Verbindung ist so zuverlässig wie das Verdrehen von Lötzinn, sieht aber viel sauberer aus. Nun, sogar ein Kind wird herausfinden, wie man sie zum Anschließen des Kabels verwendet.
