Brennwert-Gaskessel: Besonderheiten der Aktion, Vor- und Nachteile + Unterschied zu klassischen Modellen

Nachteile der Anwendung

Bei einer ausreichend großen Anzahl von Vorteilen gibt es einige Merkmale oder relativ gesehen Nachteile, die bei der Auswahl, Installation und Wartung von Brennwertkesseln berücksichtigt werden sollten:

• Unzureichend hohe Temperaturindikatoren für die Erwärmung von Luftmassen in einem beheizten Raum. Dieses Merkmal ist mit dem Verhältnis der Temperatur des Wärmeträgers für Vor- und Rücklauf von 55 ° C bis 35 ° C verbunden, was nur bei der Anordnung des Systems "warmer Boden" sehr effektiv ist.Die Verwendung eines Brennwertkessels in einem herkömmlichen Heizsystem erfordert die obligatorische Installation mehrerer zusätzlicher Heizkörper.
• Beim Betrieb eines Brennwertheizgeräts ist es erforderlich, die Entsorgung des gesamten anfallenden Kondensats sicherzustellen, das eine gewisse Menge an giftiger Säure enthält. Die chemische Zusammensetzung eines solchen Kondensats erlaubt nicht die Verwendung lokaler Abwassersysteme, die durch herkömmliche Klärgruben repräsentiert werden, zum Ablassen.

Bei der Einrichtung eines Heizsystems mit einem Brennwertkessel ist in der Planungsphase unbedingt ein separates System vorzusehen, das eine effektive Neutralisierung von Kondensat ermöglicht.

Effizienz des Brennwertkessels

Der Betrieb von Geräten mit einer Leistung von nicht mehr als 35 W bei Vorhandensein eines zentralen Abwassersystems erfordert keine Installation eines zusätzlichen Bypass-Neutralisators.

Einer der Hauptnachteile aller modernen Brennwertkessel sind nach Ansicht der Mehrheit der Haushaltsverbraucher immer noch die ziemlich hohen Kosten solcher Heizgeräte.

Arten von Brennwertkesseln

Kondensatkessel werden nach folgenden Kriterien klassifiziert:

• nach Art der Installation: Boden oder Wand;
• nach Anzahl der Kreisläufe: Einzel- oder Doppelkreis.

Brennwertkessel sind nicht nur groß, sondern können auch mit Fernpumpen und anderen Geräten ausgestattet werden, die einen separaten Installationsraum erfordern. Sie sind in der Regel einkreisig und für die Beheizung großer Flächen ausgelegt. Ihre Vorteile sind Wartbarkeit und Einfachheit des Designs.

Brennwert-Wandkessel unterscheiden sich von bodenstehenden Kesseln durch ihre kompakte Größe und ihr relativ geringes Gewicht. Alle Komponenten und Baugruppen befinden sich im Gehäuse, es gibt keine externen Elemente. Erhältlich in Ein- und Zweikreisausführung, einfach anzuschließen, unprätentiös im Betrieb.

Brennwertkessel Einkreisboden

Einkreis-Heizkessel zur Raumheizung können nicht nur in Heizungsanlagen, sondern auch zur Warmwasserversorgung eingesetzt werden, sofern ein Kessel vorhanden ist. Sie zeichnen sich durch einfache Konstruktion, niedrige Kosten im Vergleich zu einem Zweikreiskessel, hohe Effizienz und Heizleistung sowie sparsamen Brennstoffverbrauch aus.

Ein Zweikreis-Gas-Brennwertgerät ist mit Speicherkessel oder mit Durchlaufwärmetauscher erhältlich. Es kann zum Heizen oder Warmwasserbereiten verwendet werden, ohne dass ein separater Boiler gekauft werden muss. Kompakt, einfach zu installieren und zu warten, Boden- oder Wandmontage.

Erdgas und mehr

Obwohl Methan der effizienteste Brennstoff ist, können Gas-Brennwertkessel auch mit anderen Gasen betrieben werden, nämlich Propan und Butan, mit deren Mischung Gastanks gefüllt werden. Da die regelmäßige Befüllung und Wartung des Gastanks ständige Kosten verursacht, versucht der Verbraucher unterbewusst (oder auch nicht) immer, Gas zu sparen. Ein Brennwertkessel eignet sich in dieser Situation nicht nur als Erzeuger von zwar kleiner, aber zusätzlich produzierter Wärme, sondern auch als Gerät mit weitreichender Leistungsmodulation (unabhängig vom Hersteller). Das spart Gas, weil der Verbraucher das Haus nicht überheizt.Darüber hinaus erfolgt die Umstellung des Brenners auf Flüssiggas durch Umschalten der Kesseleinstellungen ohne Eingriff in dessen Design.

Auf dem russischen Markt gibt es sowohl Flüssigbrennstoff- als auch Biobrennstoff-Brennwertkessel, die leider nicht weit verbreitet sind.

Wie ist die Ausstattung angeordnet?

Mit dem Funktionsprinzip des Heizsystems stellt sich heraus, dass die Konstruktion des Kessels zwei Wärmetauscher hat: den Hauptwärmetauscher und den zusätzlichen (oder sekundären). Die Haupteinheit funktioniert normal und wird durch das verwendete Gas beheizt. In diesem Wärmetauscher wird der Großteil der Wärme erzeugt. Der zweite - ein zusätzlicher Wärmetauscher - arbeitet mit der Energie von Luftdampf, der an der Ausrüstung kondensiert.

Wenn beim Hauptgerät alles einfach ist, dann ist das Brennwertgerät komplex aufgebaut. Da die Temperatur der Brüden unerheblich ist, muss eine ausreichende Wärmemenge abgeführt werden.

Es gibt eine Reihe technischer Punkte, die eine maximale Wirkung erzielen:

• Am Wärmetauscher sind Wendelrippen angebracht, um die Temperaturabgriffsfläche zu vergrößern.
• Zur intensiven Wärmeabfuhr können Hohlräume mit unterschiedlichen Querschnittsdurchmessern verwendet werden.
• Am Rücklauf des Kesselaufbaus kann ein Sekundärwärmetauscher montiert werden.

Gleichzeitig rüsten Hersteller von Brennwertkesseln nur die besten Brenner in ihrem Design aus, dank denen Gas und Luft optimal und effizient zusammenwirken.

Der wahre Stand der Dinge

Kesselgerät

Brennwert-Gaskessel sind also sparsamer - daran besteht kein Zweifel. Aber Sie müssen diese Ersparnis trotzdem mindestens einmal bezahlen. Diese Modelle sind eineinhalb Mal teurer als herkömmliche. Das ist das erste.

Zweite

Ich möchte Ihre Aufmerksamkeit auf einige Positionen lenken, die auf den ersten Blick nicht auffallen. Und selbst manche Experten achten nicht immer darauf.

Beispielsweise ist ein Brennwertkessel eine wandhängende Option - in Bezug auf die Leistung liegt er im Bereich von 20–110 kW. Herkömmliche Wandgeräte haben eine bescheidenere Leistung - bis maximal 36 kW.

Können Sie sich vorstellen, dass ein kleiner Zweikreis-Brennwertapparat ein großes Privathaus mit Wärme und Warmwasser für den Haushaltsbedarf versorgen kann? Zum Beispiel eine Gesamtfläche von 800 m². Wenn Sie eine herkömmliche Heizeinheit verwenden, dann nur den Bodentyp.

Auf dieser Grundlage können Sie die Kosten der beiden Modelle vergleichen. Es flacht fast ab. Aber Kondensationsmodelle haben noch viel mehr Vorteile:

• Kraftstoffverbrauch.
• Reduzierung schädlicher Emissionen in die Atmosphäre.
• Die Effizienz der Ausrüstung.
• Darüber hinaus muss unter ihnen kein separater Raum für die Organisation eines Heizraums zugewiesen werden, wie dies normalerweise bei Bodengeräten der Fall ist.

Die Effizienz des Geräts hängt vor allem davon ab, wie intensiv es genutzt wird. Denn je niedriger die Temperatur des Kühlmittels im Rücklaufkreislauf, desto vollständiger die Kondensation im Sekundärwärmetauscher, desto mehr Wärmeenergie wird freigesetzt und desto höher die Effizienz der Anlage. Deshalb ist diese Art von Heizgerät in sogenannten Niedertemperaturheizungen – beispielsweise Fußbodenheizungen – kostengünstiger.

Schema eines Gaskessels

Aber in Wirklichkeit sind die russischen Betriebsbedingungen völlig anders als im selben Europa.Wenn beispielsweise die Temperatur außerhalb des Fensters minus 20-50 ° C beträgt, muss die Temperatur des Kühlmittels erhöht werden. Dies kann nur durch eine Erhöhung des Brennstoffverbrauchs erreicht werden, da die Hauptquelle der thermischen Energie das verbrannte Gas ist. Und das bedeutet, dass die Temperatur des Kühlmittels im Rücklaufkreislauf nicht unter 60 °C sinkt. Mit diesem Indikator ist es unmöglich, von der Kondensation nasser Dämpfe zu sprechen. Das heißt, der von Ihnen installierte Gas-Brennwertkessel beginnt wie ein normaler zu arbeiten. Lohnt es sich also, ein so teures Gerät zu kaufen?

Wir werden die Vorteile von Kondensationsmodellen jedoch nicht schmälern. Auch in diesem Modus sind sie sparsamer als herkömmliche. Auf den ersten Blick sind die Einsparungen zwar nicht sehr groß - bis zu 5%, aber wenn Sie sich darauf verlassen jährlichen Gasverbrauch, dann wird die Menge beeindruckend sein. Darüber hinaus ist der Kessel so konstruiert, dass er auch bei einem maximalen Abfall des Gasdrucks in der Rohrleitung weiter funktioniert. Die Effizienz, wenn sie fällt, ist vernachlässigbar.

Auswahlkriterien

Ein Gas-Brennwertkessel muss aufgrund seiner hohen Kosten sorgfältig nach folgenden Kriterien ausgewählt werden:

• Es wird empfohlen, zertifizierte Geräte von bekannten Marken zu kaufen, die die vollständige Einhaltung der erklärten Eigenschaften garantieren sowie Garantie und Service bieten können.
• heizleistung sollte ausreichen, um einen bestimmten Bereich des Raums zu heizen, wobei der Temperaturunterschied innerhalb und außerhalb der Gebäude sowie die Länge der Kommunikation mit dem Kühlmittel zu berücksichtigen sind;
• Installationsmethode, je nach Platzbedarf und technischen Betriebsbedingungen des Kessels;
• kompletter Satz, der keine teuren Zubehörteile oder Komponenten enthalten darf, ohne die der Anschluss und Betrieb des Kessels unmöglich ist;
• Funktionalität, Methoden und einfache Verwaltung;
• die Möglichkeit, einen zusätzlichen Heizkreis anzuschließen;
• Gas- und Wasserverbrauch.

Wie finden Sie den richtigen Brennwertkessel für Ihr Zuhause?

Eine teure Anschaffung erfordert eine sorgfältige Auswahl und eine vernünftige Herangehensweise.

Kessel dienen viele Jahre, daher ist es besser, einige Auswahlregeln zu beachten:

1. Leistung. Mehr Leistung ist in diesem Fall nicht erforderlich, da dies zu einem schnellen Verschleiß der Einheit führt. Zur Berechnung des optimalen Indikators eignet sich eine einfache Formel: Pro 10 m2 wird 1 kW Wärme benötigt. In Häusern mit schlechter Isolierung, großen Fenstern und in Regionen mit strengen Wintern sollte die Zahl um 30-50% erhöht werden.
2. Die Anzahl der Konturen. Wenn Brennwertkessel, deren Funktionsprinzip sich kaum von herkömmlichen Geräten unterscheidet, mit zwei Kreisläufen ausgestattet sind, erhält der Besitzer die Möglichkeit, zu heizen und Warmwasser zu erhalten. Ein Kreislauf dient zum Erwärmen des Kühlmittels, der zweite ist für die Verteilung von heißem Wasser verantwortlich.

1. Spritverbrauch. Dieser Indikator hängt von der Leistung, der Belastung des Systems und der Effizienz ab. Beispielsweise verbrauchen Kessel mit 10 kW bis zu 1,12 m3 / h Gas und 30 kW bereits 3,36 m3 / h. Der größte Indikator für Einheiten mit einer Leistung von 60 kW - sie benötigen 6,72 m3 / Stunde Gas.
2. Woraus besteht der Wärmetauscher? Wenn es sich um Silumin (Aluminium mit Silizium) handelt, ist das Gerät gegenüber Chemikalien inert, und Edelstahl ist billiger, korrosionsbeständig und temperaturschockbeständig, verträgt jedoch keine chemisch aggressiven Substanzen.
3. Betriebstemperatur. Dieser Parameter beeinflusst den Wirkungsgrad.Je geringer die Erwärmung im Rücklauf, desto schneller der Kondensationsprozess. Beträgt beispielsweise die Temperatur des Vor-/Rücklaufkreises 40/30 C, dann erreicht der Wirkungsgrad 108 % und bei der Temperatur des Vor-/Rücklaufkreises 90/75 C beträgt der Wirkungsgrad nur noch 98 %.

1. Das Vorhandensein eines Steuerungssystems, einer Steuerung, einer Automatisierungseinheit. Die Ausrüstung ist in allen Kesseln installiert, nur die Liste der Funktionen unterscheidet sich. Hier hängt die Wahl von den Vorlieben des Besitzers ab, dem Wunsch, das Gerät fernzusteuern, den Nacht- / Tagmodus einzustellen, sich bei Mindesttemperaturen aufzuwärmen und so weiter.
2. Montage. Es werden Kessel vom Boden- und Wandtyp hergestellt. Bodenstehend - das sind Einkreisgeräte mit erhöhter Leistung (ab 100 kW), die in jedes Heizsystem integriert werden können. Wandmontage - Geräte mit reduzierter Leistung (bis 100 kW), Zweikreis, erfordern keinen vollwertigen Schornstein, ein Rohr, das durch die Wand zur Straße führt, reicht aus.

Um die Preisfrage kommt man nicht herum. Die Ausstattungspalette ist in drei Preissegmenten erhältlich:

• Prämie. Dazu gehören auch deutsche Hersteller, die Geräte mit stilvollem Design und geräuschlosem Betrieb anbieten. Die Geräte sind aus hochwertigen Materialien hergestellt und mit Umweltzertifikaten versehen.
• Durchschnittlicher Preis. Komfortable und wirtschaftliche Geräte, darunter Einkreis-, Zweikreis-, Wand- und Standgeräte. Bei Luxusmodellen gibt es keinen Unterschied, außer bei einer etwas weniger beliebten Marke der Marke. Ein Beispiel sind Modelle der Marke BAXI.
• Haushaltsgeräte. Dies sind Produkte von koreanischen, slowakischen Herstellern, die an die Bedingungen unserer Realität angepasst sind. Der Unterschied zu den Elite-Modellen besteht nur in der vereinfachten Funktionalität und einem minimalen Satz „intelligenter“ Automatisierungs- und Steuerungsoptionen.Solche Kessel tolerieren perfekt Druckstöße, Stromausfälle und Hilfsarbeiten, bei denen eine teurere Automatisierung die Funktionalität des Kessels stoppt.

Bei der Auswahl eines Kessels ist es nicht überflüssig, auf die Wartbarkeit und die Verfügbarkeit von Ersatzteilen in einem breiten Verkaufs- und Servicezentrum mit qualifizierten Mitarbeitern zu achten.

Was ist ein Gas-Brennwertkessel?

Gas-Brennwertkessel gewinnen immer mehr Marktanteile, da sie sich als sehr effiziente Geräte erwiesen haben. Brennwertkessel haben einen ziemlich ernsthaften Effizienzindikator. Es sind fast 96 %. Während bei herkömmlichen Heizkesseln der Wirkungsgrad kaum 85 % erreicht. Brennwertkessel sind sehr sparsam. Diese Kessel sind in Europa sehr beliebt, weil die Europäer ein ziemlich akutes Problem der Kraftstoffeinsparung haben. Trotz der etwas höheren Anschaffungskosten eines Brennwertkessels gegenüber einem konventionellen Heizkessel amortisieren sich Gas-Brennwertheizgeräte recht schnell. Kessel dieser Art blicken zuversichtlich in die Zukunft, denn das Prinzip ihrer Arbeit ist heute am vielversprechendsten.

Das Funktionsprinzip des Brennwert-Gaswärmeerzeugers

Bevor wir auf die Nuancen der Brennwerttechnik eingehen, sei darauf hingewiesen, dass ein energieeffizientes und damit komfortables und wirtschaftliches Landhaus ein ausgewogenes Gebäude ist. Das bedeutet, dass neben einem geschlossenen Wärmedämmkreislauf alle Elemente des Ferienhauses inklusive der Haustechnik optimal aufeinander abgestimmt sein müssen.

Deshalb ist es so wichtig, einen Heizkessel zu wählen, der mit einer Niedertemperatur-Fußbodenheizung gut funktioniert und auch langfristig die Energiekosten senkt.

Sergey BugaevTechniker der Firma Ariston

In Russland sind Gasbrennwertkessel im Gegensatz zu europäischen Ländern weniger verbreitet. Neben Umweltfreundlichkeit und mehr Komfort können Sie mit dieser Art der Ausstattung Heizkosten sparen, denn. solche Kessel arbeiten 15-20 % sparsamer als herkömmliche.

Wenn Sie sich die technischen Eigenschaften von Brennwert-Gaskesseln ansehen, können Sie auf die Effizienz der Ausrüstung achten - 108-110%. Dies widerspricht dem Energieerhaltungssatz.

Während die Hersteller den Wirkungsgrad eines herkömmlichen Konvektionskessels angeben, schreiben sie, dass er 92-95% beträgt. Es stellen sich Fragen: Woher kommen diese Zahlen und warum arbeitet ein Gas-Brennwertkessel effizienter als ein herkömmlicher?

Tatsache ist, dass ein solches Ergebnis aufgrund der für herkömmliche Gaskessel verwendeten Methode der wärmetechnischen Berechnung erzielt wird, die einen wichtigen Punkt, Verdampfung / Kondensation, nicht berücksichtigt. Bekanntlich wird bei der Verbrennung von Brennstoff beispielsweise Hauptgas (Methan CH₄), Wärmeenergie wird freigesetzt und Kohlendioxid (CO₂), Wasser (H₂O) in Form von Dampf und einer Reihe anderer chemischer Elemente.

In einem konventionellen Kessel kann die Temperatur der Rauchgase nach dem Durchgang durch den Wärmetauscher bis zu 175-200 °C erreichen.

Und Wasserdampf in einem (konventionellen) Konvektionswärmeerzeuger „fliegt tatsächlich in das Rohr“ und nimmt einen Teil der Wärme (erzeugte Energie) mit in die Atmosphäre. Darüber hinaus kann der Wert dieser "verlorenen" Energie bis zu 11 % erreichen.

Um die Effizienz des Kessels zu erhöhen, ist es notwendig, diese Wärme vor dem Austritt zu nutzen und ihre Energie über einen speziellen Wärmetauscher auf den Wärmeträger zu übertragen. Dazu ist es notwendig, die Rauchgase auf eine Temperatur des sogenannten abzukühlen. „Taupunkt“ (ca. 55 °C), bei dem Wasserdampf unter Abgabe von Nutzwärme kondensiert. Diese. - Nutzung der Energie des Phasenübergangs zur Maximierung der Ausnutzung des Brennwerts des Brennstoffs.

Wir kehren zur Berechnungsmethode zurück. Kraftstoff hat einen niedrigeren und höheren Heizwert.

• Der Brennwert eines Brennstoffs ist die bei seiner Verbrennung freigesetzte Wärmemenge unter Berücksichtigung der Energie des in den Rauchgasen enthaltenen Wasserdampfs.
• Der Nettoheizwert eines Brennstoffs ist die freigesetzte Wärmemenge ohne Berücksichtigung der im Wasserdampf verborgenen Energie.

Der Wirkungsgrad des Kessels wird in der Menge an Wärmeenergie ausgedrückt, die aus der Verbrennung von Brennstoff gewonnen und auf das Kühlmittel übertragen wird. Darüber hinaus können die Hersteller den Wirkungsgrad des Wärmeerzeugers standardmäßig nach der Methode berechnen, die den Nettoheizwert des Brennstoffs verwendet. Es stellt sich heraus, dass der tatsächliche Wirkungsgrad eines Konvektionswärmeerzeugers tatsächlich etwa 82-85% und eines Kondensationswärmeerzeugers beträgt (denken Sie an etwa 11% der zusätzlichen Verbrennungswärme, die er aus Wasserdampf "aufnehmen" kann) - 93 - 97 %.

Hier zeigen sich die Wirkungsgradzahlen eines Brennwertkessels, die über 100 % liegen. Aufgrund der hohen Effizienz verbraucht ein solcher Wärmeerzeuger weniger Gas als ein herkömmlicher Heizkessel.

Sergej Bugajew

Brennwertkessel bieten maximale Effizienz, wenn die Rücklauftemperatur des Kühlmittels weniger als 55 ° C beträgt und es sich um Niedertemperaturheizungen „warmer Boden“, „warme Wände“ oder Systeme mit einer erhöhten Anzahl von Heizkörperabschnitten handelt. In konventionellen Hochtemperatursystemen arbeitet der Boiler im Kondensationsmodus. Nur bei starkem Frost müssen wir eine hohe Kühlmitteltemperatur aufrechterhalten, in der übrigen Zeit wird bei wetterabhängiger Regelung die Kühlmitteltemperatur niedriger sein, wodurch wir 5-7% pro Jahr einsparen .

Die maximal mögliche (theoretische) Energieeinsparung bei Nutzung der Kondensationswärme beträgt:

• beim Verbrennen von Erdgas - 11%;
• beim Verbrennen von Flüssiggas (Propan-Butan) - 9%;
• beim Verbrennen von Dieselkraftstoff (Dieselkraftstoff) - 6%.

Vor- und Nachteile von Brennwertkesseln

Ein Gas-Brennwertgerät kostet etwas mehr als andere Geräte, aber es lohnt sich. Diese Art der Ausrüstung spart Energie und ist auf Dauer wirtschaftlicher. Es wird als eine fortschrittlichere Art von Heizgeräten angesehen.

Für Brennwertgeräte ist ein Schornstein erforderlich. Seine Installation wird ziemlich billig sein, da Strukturen dieser Art sogar Kunststoffstrukturen verwenden können. Aber in der Regel geht niemand Risiken ein und es werden Edelstahlschornsteine ​​​​installiert. Sie sind einfach und schnell zu montieren. Haben Sie Brennwert-Gaskessel und Vor- und Nachteile.

Vorteile von Brennwertkesseln

Vorteile von Brennwertkesseln Zu den Vorteilen gehören:

• Rentabilität;
• hohe Energie;
• Sicherheit;
• hoher Automatisierungsgrad;
• kleine Abmessungen;
• schnelle Amortisation;
• Geräuschlosigkeit;
• Korrosionsbeständigkeit;
• Umweltfreundlichkeit.

Das Speichern dieser Ausrüstung wird als das wichtigste Plus angesehen. Es ist wirklich signifikant im Vergleich zu anderen Gasheizgeräten.

Bei kleinen Räumen ist ein leiser Betrieb sehr wichtig. Es gibt Häuser mit einer Grundfläche von nur 30–40 qm. Für sie ist dieser Indikator also von entscheidender Bedeutung für einen dauerhaften Aufenthalt. Die Sicherheit des Systems wird durch Prozessautomatisierung gewährleistet. Das System konfiguriert sich selbst und erfordert keinen zusätzlichen Eingriff oder Überwachung.

Korrosionsbeständigkeit ist wichtig für diejenigen, die Geräte für industrielle Zwecke, in Fabriken usw. verwenden

Die hohen Anschaffungskosten von Gas-Brennwertkesseln amortisieren sich schnell durch den sparsamen Energieeinsatz.

Die geringe Größe der Geräte ermöglicht selbst bei erheblicher Leistung die Verwendung von Standkesseln in jedem Raum, ohne auf die Installation in einer separaten Einheit zurückgreifen zu müssen.

Die Leistung des Geräts kann variieren. Es gibt Kessel mit niedrigen Tarifen. Dies liegt an seinem einzigartigen Design und Funktionsprinzip, wenn der erhitzte Wasserdampf seine Wärme wieder an das System abgibt. Für diese Ausstattung muss beim Kauf keine Sicherheitsreserve angelegt werden. Er ist zu mehr fähig, als in den Dokumenten aufgeführt ist.

Hardware-Mängel

Nachteile der Ausrüstung Zu den Nachteilen der Installation gehören:

• die Notwendigkeit, ein Kondensatablaufsystem zu installieren;
• Einhaltung der Installationsanforderungen;
• Erlaubnis zur Installation erhalten.

Das Bedürfnis nach zusätzlicher Installation ist deprimierend, obwohl es tatsächlich nichts kompliziertes ist.Der Papierkram für Gasgeräte ist ein natürlicher Prozess, der auf jeden Fall durchlaufen werden muss (wenn irgendeine Art von Gasheizgerät verwendet wird).

Die Anforderungen an die Installation eines solchen Geräts sind etwas strenger als bei anderen. Hier müssen Sie die Oberfläche des Bodens oder der Wand perfekt nivellieren, idealerweise die Abstände zu Gegenständen beachten, den Schornstein unbedingt anschließen usw.

Aber keiner der Mängel kann als signifikant bezeichnet werden. Es ist vielmehr der Aufwand, der mit der Installation verbunden ist und nicht von der Ausstattung der Geräte selbst abhängt.

Das Funktionsprinzip von Gas-Brennwertkesseln

Ein herkömmlicher Kessel gibt ziemlich heiße Verbrennungsprodukte in den Schornstein ab. Die Rauchgastemperatur liegt zwischen 150 und 250 Grad. Der Kondensator kühlt nach Abwicklung des Hauptwärmeübertragungsprozesses die gasförmigen Verbrennungsprodukte ab, bis eine Aggregatzustandsänderung einsetzt. Das heißt, vor Beginn des Kondensationsprozesses. Dadurch erhöht der Kessel den nutzbaren Teil der auf das erwärmte Kühlmittel übertragenen Wärme. Und das gleich zweimal:

• Kühlen Sie zuerst die Rauchgase auf 50-60 Grad ab
• und dann die während des Kondensationsprozesses freigesetzte Wärme abführen.

Hier kommen zusätzlich 15-20 % der nutzbaren Energie her. Unten ist eine großartige Illustration, wie ein Brennwert-Gaskessel funktioniert.

Besonderheiten des Betriebs

Um das Heizsystem von einem herkömmlichen Heizkessel auf einen Brennwertkessel zu übertragen, reicht es nicht aus, einfach ein neues Gerät an die vorhandene Kommunikation anzuschließen: Neben der Tatsache, dass Sie die Erlaubnis zum Austausch von Gasgeräten einholen müssen, ist der Vorgang des Betriebs selbst erforderlich erfordert die Einhaltung bestimmter Regeln.

Anforderungen an die Heizungsanlage

Niedertemperatur-Heizschema Da ein gekühltes (30–50 ° C) Kühlmittel, das bereits durch die Rohre geflossen ist, zum Kondensieren von Dampf verwendet wird, arbeiten solche Kessel nur in Niedertemperatursystemen mit maximaler Effizienz - dazu gehören Fußbodenheizung, Wandpaneele , Kapillarmatten und Batterien mit einer erhöhten Anzahl von Abschnitten.

In Systemen, die im Hochtemperaturmodus (60–80 °C) betrieben werden, verlieren Verflüssigungssätze einen erheblichen Teil ihrer Effizienz, bis zu 6–8 %.

Es ist jedoch unmöglich zu sagen, dass sie überhaupt nicht für Standardradiatoren oder Strahlungsheizungen geeignet sind, da es selbst bei ihnen einfach nicht erforderlich ist, eine zu hohe Temperatur (50-55 ° C) zum Heizen eines Wohngebäudes meistens aufrechtzuerhalten die Zeit - bis auf ein paar frostige Wochen für eine ganze Periode.

Daher kann der Kondensator in der Nebensaison Standardsysteme voll bedienen – erst wenn ein starker Kälteeinbruch auftritt (-25–30 ° C), schaltet er auf erweiterten Betrieb um. Der Kondensationsprozess stoppt und die Effizienz sinkt, ist aber immer noch 3–5 % höher als bei Konvektionsgeräten.

Kondensation

Ein Beispiel für die Entfernung und Neutralisation von Kondensat. Die nächste wichtige Nuance, die viele Benutzer als Nachteil bemerken, ist, dass der Kessel täglich Abfallkondensat entsorgen muss.

Die Kondensatmenge kann mit 0,14 kg pro 1 kWh ermittelt werden.Also zum Beispiel eine Einheit mit einer Leistung von 24 kW, die im Durchschnitt mit einer Last von 40–50 % arbeitet (durch die Feineinstellung der Parameter, basierend auf den Wetterbedingungen, kann auch ein kleinerer Teil der Ressource verwendet werden). , weist etwa 32–40 Liter pro Tag zu.

• zentrales (Dorf, Stadt) Abwasser - Kondensat kann einfach abgelassen werden, vorausgesetzt, es wird in einem Verhältnis von mindestens 10: 1 und vorzugsweise 25: 1 verdünnt;
• örtliche Kläranlage (VOC) und Klärgrube - Kondensat muss zunächst in einem speziellen Tank das Säureneutralisationsverfahren durchlaufen.

Der Füllstoff für den Neutralisator sind in der Regel feine Mineralspäne mit einem Gesamtgewicht von 5 bis 40 kg. Sie müssen es alle 1-2 Monate manuell ändern. Es gibt auch Modelle mit eingebauten Neutralisatoren, in die das Kondensat automatisch alkalisiert und durch Schwerkraft in die Kanalisation abgeleitet wird.

Ein Beispiel für die Verwendung eines kompakten Neutralisators bei der Herstellung einer kleinen Menge Kondensat.

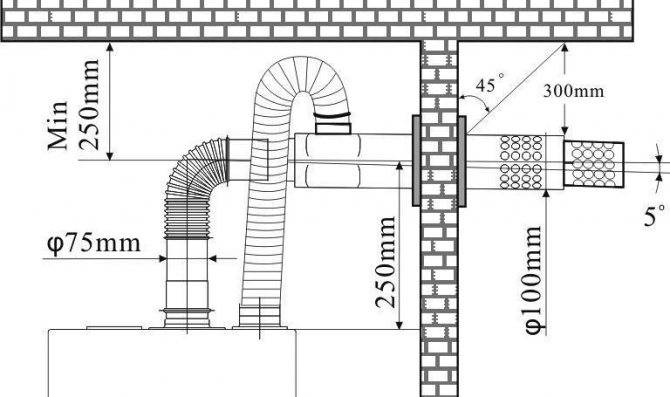

Schornstein

Um Verbrennungsprodukte zu entfernen, werden leichte Schornsteine ​​​​auf Brennwertkesseln installiert, die nicht den Bau eines traditionelleren Gegenstücks erfordern. Mit dem Begriff „Leichtgewicht“ sind in der Regel koaxiale Schornsteine ​​gemeint – sie werden nach dem „Rohr-in-Rohr“-Prinzip zu einer Konstruktion kombiniert.

Der koaxiale Schornstein wird gleichzeitig sowohl für den Rauchausstoß (durch das Innenrohr) als auch für die Luftzufuhr (durch den Raum zwischen Innen- und Außenrohr) verwendet. Aufgrund dieser Konstruktion entzieht es dem Raum keinen Sauerstoff und erhöht auch die Effizienz des Kessels, da die Luft erwärmt wird, bevor sie in den Brenner eintritt.

Die Installation eines solchen Schornsteins ist relativ einfach: Die einzige Schwierigkeit besteht darin, ihn in einem leichten Winkel (3–5 °) zur Straße zu platzieren.Dies geschieht, damit das gesamte Kondensat, das sich an den Wänden des Innenrohrs ansammelt, nicht in die Brennkammer und auf den Primärwärmetauscher des Kessels zurückfällt, was die Lebensdauer von säureempfindlichen Einheiten stark verkürzt.

Schornsteinrohre für Kondensationseinheiten bestehen aus leichten Korrosionsschutzmaterialien - Edelstahl und Hartpolymeren (Kunststoff): Bei niedrigen Abgastemperaturen verformen sie sich nicht, schmelzen nicht und geben keine Schadstoffe in die Atmosphäre ab.

Was ist bei Wartung und Betrieb zu beachten

Vor dem Kauf und der Installation eines Brennwertkessels muss berücksichtigt werden, dass es einige Unterschiede gibt:

• Rauchgase können nur durch einen koaxialen Schornstein abgeführt werden;
• um Kondensatfeuchtigkeit in das städtische Abwassersystem zu entfernen, muss eine spezielle Korrosionsschutzleitung verlegt und ein System zur Erhöhung des pH-Werts des Kondensats auf 6,5 installiert werden.
• es ist möglich, einen indirekten Heizkessel an Brennwertkessel anzuschließen;
• Um die Lebensdauer des Geräts zu verlängern, wird empfohlen, den Kessel über einen elektrischen Stabilisator zu betreiben.

Der Brennwertkessel ist der in Europa am weitesten verbreitete Heizkesseltyp. In vielen Staaten ist der Einbau anderer Heizgeräte verboten.

Dies liegt an den hohen Schadstoffemissionen und der geringen Effizienz eines herkömmlichen Heizkessels.

Das Funktionsprinzip des Brennwertkessels

Der Brennwertkessel ist der kleine Bruder des gängigsten gasbetriebenen Umluftkessels. Das Funktionsprinzip des letzteren ist äußerst einfach und daher auch für physikalisch und technisch weniger versierte Personen verständlich.Der Brennstoff für einen Gaskessel ist, wie der Name schon sagt, Erdgas (Hauptgas) oder Flüssiggas (Ballongas). Bei der Verbrennung von blauem Kraftstoff sowie anderen organischen Stoffen werden Kohlendioxid und Wasser gebildet und eine große Menge Energie freigesetzt. Die freigesetzte Wärme wird zum Erwärmen des Kühlmittels verwendet - technisches Wasser, das durch das Heizsystem des Hauses zirkuliert.

Der Wirkungsgrad eines Gas-Konvektionskessels liegt bei ~90 %. Das ist nicht so schlimm, zumindest höher als bei Flüssig- und Festbrennstoffwärmeerzeugern. Allerdings hat man schon immer versucht, diese Zahl so nah wie möglich an die begehrten 100 % zu bringen. In diesem Zusammenhang stellt sich die Frage: Wohin gehen die restlichen 10 %? Die Antwort ist leider prosaisch: Sie fliegen in den Schornstein. Tatsächlich werden die Produkte der Gasverbrennung, die das System durch den Schornstein verlassen, auf eine sehr hohe Temperatur (150-250 ° C) erhitzt, was bedeutet, dass 10% der verlorenen Energie für die Erwärmung der Luft außerhalb des Hauses aufgewendet wird.

Wissenschaftler und Ingenieure haben lange nach der Möglichkeit einer vollständigeren Wärmerückgewinnung gesucht, aber die Methode der technologischen Umsetzung ihrer theoretischen Entwicklungen wurde erst vor 10 Jahren gefunden, als der Brennwertkessel geschaffen wurde.

Was ist der grundlegende Unterschied zum herkömmlichen Konvektionsgas-Brennstoff-Wärmeerzeuger? Nachdem der Hauptprozess der Brennstoffverbrennung und Übertragung eines erheblichen Teils der dabei freigesetzten Wärme auf den Wärmetauscher ausgearbeitet wurde, kühlt der Kondensator die Verbrennungsgase auf 50-60°C ab, d.h. bis zu dem Punkt, an dem der Prozess der Wasserkondensation beginnt. Bereits dies reicht aus, um den Wirkungsgrad, in diesem Fall die auf das Kühlmittel übertragene Wärmemenge, deutlich zu steigern. Dies ist jedoch noch nicht alles.

Traditioneller Gaskessel

Gas-Brennwertkessel

Bei einer Temperatur von 56°C – dem sogenannten Taupunkt – geht Wasser vom dampfförmigen in den flüssigen Zustand über, d.h. Wasserdampf kondensiert. Dabei wird zusätzliche Energie freigesetzt, die früher für die Verdampfung von Wasser aufgewendet wurde und bei herkömmlichen Gaskesseln mit dem verdampfenden Gas-Dampf-Gemisch verloren geht. Der Brennwertkessel ist in der Lage, die bei der Kondensation von Wasserdampf freiwerdende Wärme „aufzunehmen“ und auf den Wärmeträger zu übertragen.

Hersteller von Brennwert-Wärmeerzeugern machen ihre potenziellen Kunden immer wieder auf die ungewöhnlich hohe Effizienz ihrer Geräte aufmerksam – über 100 %. Wie ist das möglich? Tatsächlich gibt es hier keinen Widerspruch zu den Kanons der klassischen Physik.

Nur in diesem Fall wird ein anderes Berechnungssystem verwendet.

Bei der Bewertung der Effizienz von Heizkesseln wird häufig berechnet, welcher Teil der freigesetzten Wärme auf das Kühlmittel übertragen wird. Die Wärme, die in einem herkömmlichen Kessel „weggenommen“ wird, und die Wärme aus der Tiefkühlung von Rauchgasen ergeben einen Gesamtwirkungsgrad von 100 %. Aber wenn wir hier die bei der Kondensation von Dampf freigesetzte Wärme hinzufügen, erhalten wir ~ 108-110%.

Aus physikalischer Sicht sind solche Berechnungen nicht ganz richtig. Bei der Berechnung des Wirkungsgrads muss nicht die freigesetzte Wärme, sondern die bei der Verbrennung eines Gemisches von Kohlenwasserstoffen einer bestimmten Zusammensetzung freigesetzte Gesamtenergie berücksichtigt werden. Dazu gehört die Energie, die für die Umwandlung von Wasser in einen gasförmigen Zustand aufgewendet wird (die anschließend während des Kondensationsprozesses freigesetzt wird).

Daraus folgt, dass ein Effizienzfaktor von über 100 % nur eine List von Marketern ist, die die Unvollkommenheit einer veralteten Berechnungsformel ausnutzt.Dennoch sollte anerkannt werden, dass der Kondensator im Gegensatz zu einem herkömmlichen Konvektionskessel es schafft, alles oder fast alles aus dem Brennstoffverbrennungsprozess „herauszupressen“. Die Vorteile liegen auf der Hand – höhere Effizienz und reduzierter Verbrauch fossiler Ressourcen.
