Steuerrohr an der Gasleitung: Zweck + Installationsregeln für den Fall

Optionen zur Herstellung von Schutzhüllen

Abnehmbarer Koffer mit fester Länge von 6 Metern

Gehäuse mit fester Länge - 6000 mm. Entwickelt für die Installation an bestehenden Gaspipelines an der Kreuzung mit Versorgungsunternehmen auf engstem Raum und kann die Länge nicht verlängern oder verkürzen.

Abnehmbarer Gehäuseverbundabschnitt an den Endflanschen

Die maximale Länge eines Abschnitts beträgt 5500 mm, die minimale 2000 mm. Zwischen den Flanschen ist eine spezielle Gummidichtung eingebaut.Der Flanschanschluss wird auf M10-Edelstahlschrauben montiert und ermöglicht die Fertigung von Schutzgehäusen in beliebiger Länge nach Kundenmaß.

Zweck

Das Wasserabflusssystem wird in den meisten Fällen aus Polyethylenrohren montiert. Trotz der Festigkeit dieses Materials kann es unter dem Druck der Erd- oder Wassermasse zu Verformungen der Rohrleitung kommen. Besonders häufig treten solche Situationen beim Verlegen von Abwasserkanälen unter Autobahnen, Eisenbahnen, in Kanälen oder technischen Tunneln auf.

Das Gehäuse ist eine zusätzliche Hülle der Pipeline. Zweck des Kanalkastens ist es, unterirdisch verlegte Rohre aus Polyethylen und ähnlichen Materialien vor negativen Einflüssen von außen zu schützen. Wir sprechen insbesondere von Bodendruck, Bodenwasser und anderen Faktoren, die die Lebensdauer aller Elemente des Abwassersystems erheblich verkürzen.

GASROHR STEUERROHR DN50

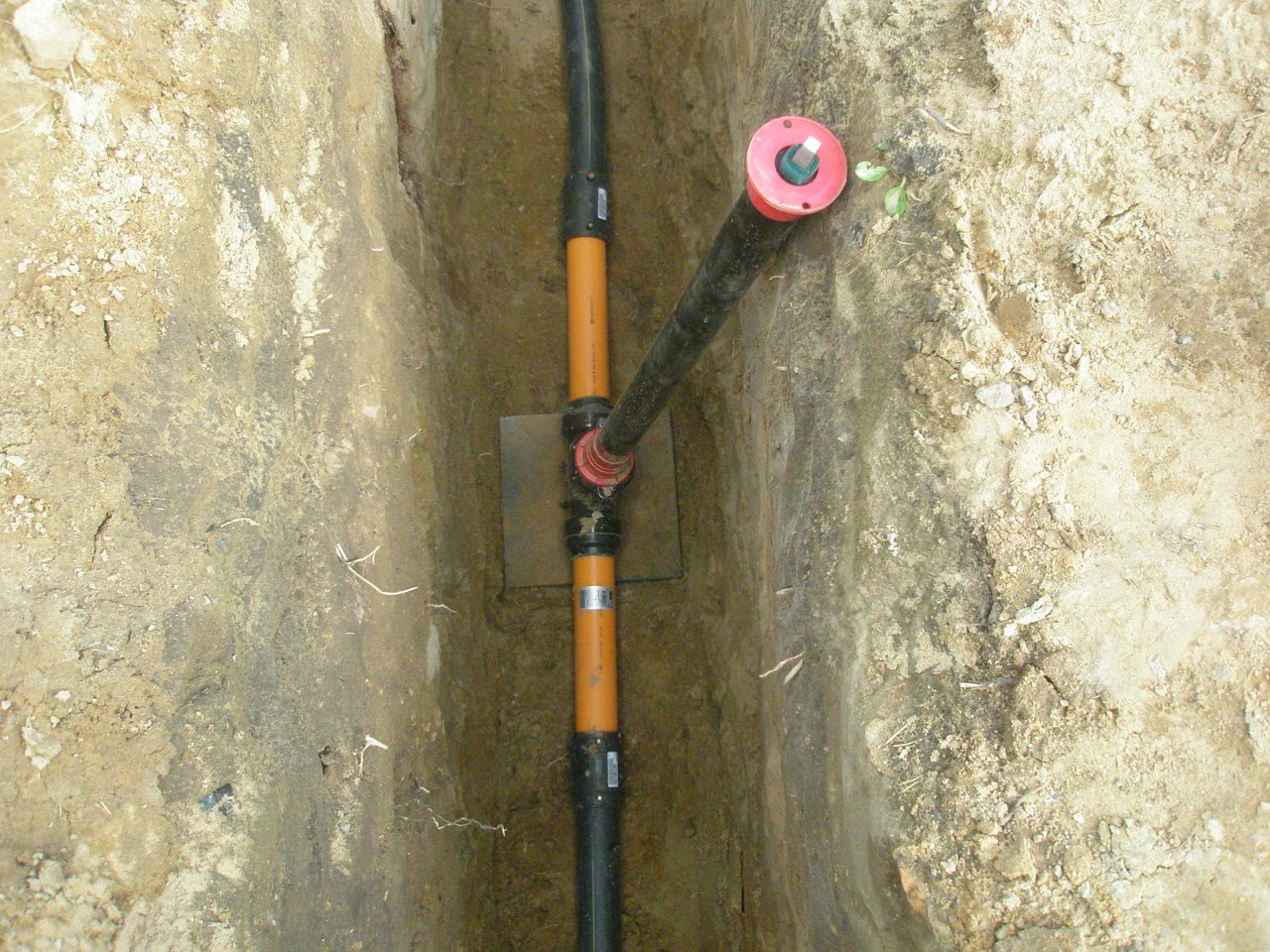

Das Kontrollrohr an der Gasleitung dient zum schnellen Aufspüren von Gaslecks in der unterirdischen Gasleitung, an den kritischsten Stellen für Verbindungsbögen und auch dort, wo die Gasleitung für Inspektionen schwer zugänglich ist. Am effektivsten bei Gasleitungen, die sich über dem Grundwasserspiegel befinden. Das freie Ende des Steuerrohrs wird unter einer Schutzvorrichtung - einem Teppich - an die Oberfläche gebracht.

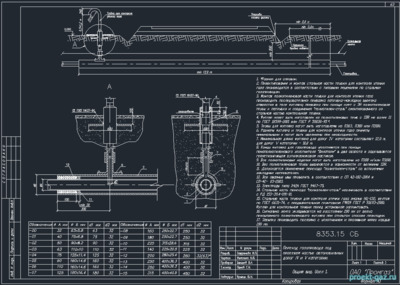

Wir fertigen Steuerrohre in Serie inkl. nach Zeichnungen

UG 14.01.00 s.5.905-25.05, UG 11.01.00 s.5.905-30.07, UG 16.01.00 s.5.905-15.

Es ist möglich, andere Standardgrößen, CT mit Korken sowie Produkte nach Kundenzeichnung herzustellen.

Das Kontrollrohr dient zur systematischen Überwachung und Erkennung von Gaslecks an unterirdischen Gasleitungen ohne Öffnung der Straßenoberfläche.Sie werden normalerweise in bestimmten Abständen entlang der Gaspipelinetrasse installiert, meistens über den Gaspipelinepunkten, für die eine regelmäßige Betriebskontrolle wichtig ist.

Das Steuerrohr besteht aus einem 2-Zoll-Rohr, dessen unteres Ende mit dem Gehäuse der Gasleitung verschweißt ist, der Bereich zwischen der Gasleitung und dem Gehäuse ist mit einer 100 mm hohen Schicht aus Schotter oder feinem Kies bedeckt und bedeckt mit einem etwa 350 mm langen Stahlmantel, der halbkreisförmig gebogen ist und normalerweise über der Gasleitungsmuffe installiert wird. Von oben wird das Steuerrohr mit einer an einem Scharnier befestigten Stahlkappe verschlossen. Zur Bestimmung des Gasaustritts wird der Deckel des Kontrollrohrs zurückgeklappt und das Gasentnahmerohr des Gasanzeigers in das Rohr eingeführt. Wenn kein Indikator vorhanden ist, wird ein Gasleck durch Geruch erkannt.

Bei Polyethylen-Gasleitungen werden Steuerrohre an den Stellen permanenter Polyethylen-Stahl-Verbindungen, an der Kreuzung von Gasleitungen mit Eisenbahnen, Heizungsnetzen, Autobahnen, Straßenbahnschienen, Kollektoren und Tunneln, Kanälen installiert; an Stellen, an denen Polyethylenrohre an oberirdischen vertikalen Abschnitten der Gasleitung aus dem Boden kommen, wenn lösbare Verbindungen in einem Gehäuse verwendet werden; sowie an Stellen ohne gute Lage lösbarer Verbindungen. Wenn die Länge des Gasleitungsabschnitts nicht mehr als 150 m beträgt und das Rohr ohne Schweißverbindungen installiert wird, darf kein Steuerrohr installiert werden.

Es ist effizienter, Steuerrohre an einer Gasleitung zu installieren, die sich über dem Grundwasserspiegel befindet. In einigen Fällen werden Vorrichtungen installiert, die das Erkennen eines Gaslecks erleichtern und dessen Bewegung in den Gefahrenbereich blockieren. Der aufgelockerte Boden trägt zur Gasabgabe nach außen in Richtung Keller und Gebäude bei.Um solche Lecks zu kontrollieren und Gas in die gewünschte Richtung abzulassen, werden in einigen Fällen dauerhaft offene Abflüsse angeordnet,

Zweck der Schutzhülle

Die Verwendung des Gehäuses dient nicht nur dem Schutz der Gasleitung selbst vor den Auswirkungen einer aggressiven Umgebung und verschiedenen Schäden, sondern auch der Gewährleistung der Sicherheit für andere. Jeder weiß, dass ein Gasleck ein sehr gefährliches Phänomen ist, daher ist zusätzlicher Schutz in diesem Fall kein Luxus, sondern eine notwendige Bedingung.

Die Rohrverlegung mit einer Schutzhülle ist gemäß den behördlichen Dokumenten - SNiP 42-01 und SNiP 32-01 - streng geregelt. Gemäß den im letzten Dokument festgelegten Anforderungen wird nicht nur der Rohrverlegungsprozess selbst geregelt, sondern auch der Abstand, in dem sich die Enden der Schutzhülle befinden sollten.

Insbesondere wenn es sich um Eisenbahngleise handelt, muss die Schutzhülle diese passieren und eine Länge von mindestens 50 Metern vom Ausgang haben. Diese große Bedeutung wird dadurch gerechtfertigt, dass Erdgas sehr explosiv ist und Züge eine sehr hohe Masse haben. Bei Straßen sollten die Kisten 3,5 Meter aus dem Ausgang herausragen. Außerdem gibt es genaue Anweisungen für die Verlegetiefe der Pipeline, die etwa eineinhalb Meter beträgt.

Einen Fall machen

Nach den gleichen Vorschriften müssen die Gehäuse aus Stahlrohren bestehen. Der Durchmesser kann unterschiedlich sein, da alles von den Parametern des Durchmessers der Gasleitung abhängt, aber im Allgemeinen unterscheidet sich der Durchmesser nicht stark, die Streuung liegt innerhalb von 10 cm.

Merkmale von unterstützenden Produkten

Herkömmliche Träger für Pipeline-Kommunikation erfüllen eine Reihe von Funktionen.Ihre Hauptaufgabe besteht darin, die Struktur zu reparieren. Zudem bleibt dank der Gleitlager die Längenausdehnung der Rohrleitung ohne Folgen. Und die Stütz-Führungsringe ermöglichen es, die innere Rohrleitung durch das äußere Kommunikationsteil (Gehäuse) zu ziehen, ohne sie zu beschädigen.

Auf dieser Grundlage können wir mehrere Hauptfunktionen unterscheiden, die dank einer solchen Unterstützung ausgeführt werden:

• Schutz der Pipeline vor verschiedenen Schäden;
• Schutz von Muffenverbindungen und Schweißnähten;
• einfaches und schnelles Durchziehen der Rohrleitung durch das Gehäuse;
• Unterstützung für die Versorgungsleitung;
• kathodischer Schutz gegen korrosive Einflüsse (durch dieses Detail ist die Möglichkeit eines Kontakts zwischen den Metallrahmen der beiden Rohre ausgeschlossen).

Die Installation dieser Ringe erfolgt in der Phase der Montage der Rohrleitung selbst. Ihre Installation erfordert keine spezielle Ausrüstung, da der Stützring durch Lichtbogenschweißen befestigt wird. Die gebräuchlichsten Materialien für solche Stützen sind hochwertiges Polypropylen, Stahl.

Das Konstruktionsmerkmal der Stützen erleichtert und beschleunigt das Einziehen des Innenrohrs in das Außenrohr

Große Enzyklopädie von Öl und Gas

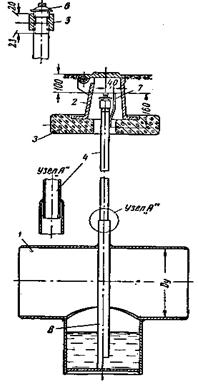

Das Steuerrohr (Abb. 20) ist ein 2-Zoll-Rohr, dessen unterer Teil mit dem Gehäuse verschweißt ist und der Raum zwischen dem Gehäuse und der Gasleitung mit feinem Kies oder einer Schotterschicht gefüllt ist.

Das Kontrollröhrchen ist ein U-förmiges Röhrchen, das zu etwa gleichen Teilen mit Natronkalk und Calciumchlorid gefüllt ist.Die Schichten aus Calciumchlorid und Atemkalk sollten unten mit einem kleinen Wattebausch getrennt werden (Abb.

45) und sollte oben nicht 6 mm bis zu den seitlichen Auslassrohren reichen; von oben sind sie mit Watte bedeckt; Das Rohr wird mit Stopfen verschlossen und mit Mendeleev-Kitt gefüllt.

beachten Sie

Auf die Seitenrohre werden auch Gummischläuche gelegt, die mit Glasstabresten verschlossen sind.

Das Kontrollrohr (Abb. III-7, a) ermöglicht es, schnell das Vorhandensein von Gaslecks aus einer unterirdischen Gasleitung festzustellen. Der kontrollierte Abschnitt der Gasleitung ist mit einer 100 mm hohen Schicht aus Schotter oder Kies bedeckt und mit einem halbkreisförmigen Stahlmantel bedeckt, dessen Länge mit 350 mm angenommen wird.

Vom Gehäuse bis zur Erdoberfläche unter dem Teppich wird ein Rohr umgeleitet, durch das das Gas von der Stelle eines möglichen Lecks aufsteigt. Von oben ist das Auslaufrohr mit einer leichten Stahlkappe an einem Scharnier abgedeckt. Um das Vorhandensein von Gas festzustellen, wird der Deckel zurückgeklappt und ein Gasanzeigeschlauch in das Rohr eingeführt.

In Abwesenheit eines Indikators wird das Vorhandensein von Gas durch Geruch festgestellt.

Das Steuerrohr (Abb. 13) besteht aus einem Eisengehäuse, das normalerweise über der Naht (Verbindung) der Gasleitung installiert ist. Ein Stahlrohr mit einem Durchmesser von 2 (Zoll) erstreckt sich vom Gehäuse bis zur Erdoberfläche an dessen oberem Ende sich eine Kupplung mit Stecker befindet. Zwischen Gehäuse und Rohrleitung wird Kies gelegt, um im Falle eines Lecks den Gasdurchtritt in die Rohrleitung zu erleichtern.

Um das Streuen von Metallsplittern für die Herstellung von Kontrollröhrchen zu vermeiden, werden CDs aus Papierhüllen verwendet.

Steuerrohre werden beim Strahlen auf freier Fläche bei erheblicher Ladungsabnahme voneinander eingesetzt. Unter unterirdischen Bedingungen wird ein Steuersegment der Zündschnur verwendet.

Steuerrohr (Abb.5.6) ermöglicht es, das Vorhandensein von Gaslecks aus einer unterirdischen Gasleitung schnell festzustellen. Der kontrollierte Abschnitt der Gasleitung / ist mit einer Schicht aus Schotter oder Kies 3 100 mm hoch und mit einem halbkreisförmigen Stahlmantel 2 von etwa 350 mm Länge bedeckt.

Wichtig

Von der Ummantelung bis zur Erdoberfläche unter dem Teppich 5 wird ein Rohr 4 entfernt, entlang dem das Gas von der Stelle eines möglichen Lecks aufsteigt. Von oben ist das Auslaufrohr mit einer leichten Stahlabdeckung 6 an einer Schlaufe abgedeckt.

Um das Vorhandensein von Gas festzustellen, wird der Deckel zurückgeklappt und ein Gasanzeigeschlauch in das Rohr eingeführt.

Steuerrohre an Polyethylen-Gasleitungen sollten an den Stellen installiert werden, an denen Kunststoffrohre mit Stahlrohren dauerhaft verbunden sind, an der Kreuzung von Gasleitungen mit Heizungsnetzen.

Kontrollröhrchen 3 zeigen das Vorhandensein von Wasser im Mischer an. Einer von ihnen wird verwendet, um Luft aus dem System abzulassen, wenn das Bündel mit Wasser gefüllt ist.

Das Kontrollröhrchen ist ein U-förmiges Röhrchen, das zu etwa gleichen Teilen mit Natronkalk und Calciumchlorid gefüllt ist. Die Schichten aus Calciumchlorid und Atemkalk sollten unten mit einem kleinen Wattebausch getrennt werden (Abb.

45) und sollte oben nicht 6 mm bis zu den seitlichen Auslassrohren reichen; von oben sind sie mit Watte bedeckt; Das Rohr wird mit Stopfen verschlossen und mit Mendeleev-Kitt gefüllt.

Auf die Seitenrohre werden auch Gummischläuche gelegt, die mit Glasstabresten verschlossen sind.

Steuerrohre an Polyethylen-Gasleitungen sollten an einem Ende von Metallgehäusen vorgesehen werden, wenn die Gasleitung Eisenbahnen, Straßenbahnen, Autobahnen, Kanäle, Kollektoren und Tunnel kreuzt, sowie an vertikalen oberirdischen Abschnitten an den Stellen, an denen Polyethylenrohre austreten den Boden bei Verwendung lösbarer Verbindungen in dem Fall, an Stellen, an denen sich lösbare Verbindungen ohne Brunnen befinden, und an einem der Enden des Abschnitts, in dem eine Polyethylen-Gasleitung gezogen wird. Beim Ziehen eines Rohrs ohne Schweißverbindungen und einer Abschnittslänge von nicht mehr als 150 m darf kein Steuerrohr installiert werden.

Rat

Das Kontrollrohr dient der systematischen Überwachung und Ortung von Gaslecks in unterirdischen Gasnetzen ohne Öffnung von Straßenoberflächen.

Die Steuerrohre sollten unter dem Teppich an die Erdoberfläche gebracht werden.

Steuerrohre sind an beiden Enden des Gehäuses installiert.

Das freie Ende der Steuerrohre wird unterschiedlich tief in den Tank abgesenkt und endet auf Niveaus, die den Steuervolumina entsprechen. Auf die äußeren Enden der Rohre werden Absperrnadelventile aufgeschraubt, durch deren Öffnung durch den austretenden Gasstrom bestimmt wird, ob es sich um ein Gas oder eine Flüssigkeit handelt.

Seiten: 1 2 3 4

Zweck der Schutzhülle

Die Verwendung des Gehäuses dient nicht nur dem Schutz der Gasleitung selbst vor den Auswirkungen einer aggressiven Umgebung und verschiedenen Schäden, sondern auch der Gewährleistung der Sicherheit für andere. Jeder weiß, dass ein Gasleck ein sehr gefährliches Phänomen ist, daher ist zusätzlicher Schutz in diesem Fall kein Luxus, sondern eine notwendige Bedingung.

Die Rohrverlegung mit einer Schutzhülle ist gemäß den behördlichen Dokumenten - SNiP 42-01 und SNiP 32-01 - streng geregelt.Gemäß den im letzten Dokument festgelegten Anforderungen wird nicht nur der Rohrverlegungsprozess selbst geregelt, sondern auch der Abstand, in dem sich die Enden der Schutzhülle befinden sollten.

Insbesondere wenn es sich um Eisenbahngleise handelt, muss die Schutzhülle diese passieren und eine Länge von mindestens 50 Metern vom Ausgang haben. Diese große Bedeutung wird dadurch gerechtfertigt, dass Erdgas sehr explosiv ist und Züge eine sehr hohe Masse haben. Bei Straßen sollten die Kisten 3,5 Meter aus dem Ausgang herausragen. Außerdem gibt es genaue Anweisungen für die Verlegetiefe der Pipeline, die etwa eineinhalb Meter beträgt.

Einen Fall machen

Nach den gleichen Vorschriften müssen die Gehäuse aus Stahlrohren bestehen. Der Durchmesser kann unterschiedlich sein, da alles von den Parametern des Durchmessers der Gasleitung abhängt, aber im Allgemeinen unterscheidet sich der Durchmesser nicht stark, die Streuung liegt innerhalb von 10 cm.

Steuerrohr an der Gasleitung: Zweck + Installationsregeln für den Fall

Die unterirdische Verlegung von Gasleitungen hat viele Vorteile. Sie verderben nicht das Äußere von Stadtgebäuden und der Landschaft, stören nicht die Bewegung von Fahrzeugen, erzwingen nicht die Verdrängung der bestehenden Gebäude. Sie haben jedoch einen erheblichen Nachteil - die Schwierigkeit, sowohl das Rohr selbst als auch das durch es fließende Medium zu überwachen.

Wir sagen Ihnen, wie das Kontrollrohr an der Gasleitung hilft, den Status des Systems zu überwachen. Machen wir uns mit den Designmerkmalen dieses Geräts vertraut. Wir werden die Standortoptionen und Installationsregeln analysieren.

Aus dem von uns vorgestellten Artikel erfahren Sie, wo und in welcher Reihenfolge Steuerrohre im Gasleitungssystem installiert sind. Machen Sie sich mit den Besonderheiten der Anbringung an Etuis und halbrunden Gehäusen vertraut. Sie werden verstehen, wie wichtig es ist, den technischen Zustand einer unterirdischen Pipeline zu überwachen.

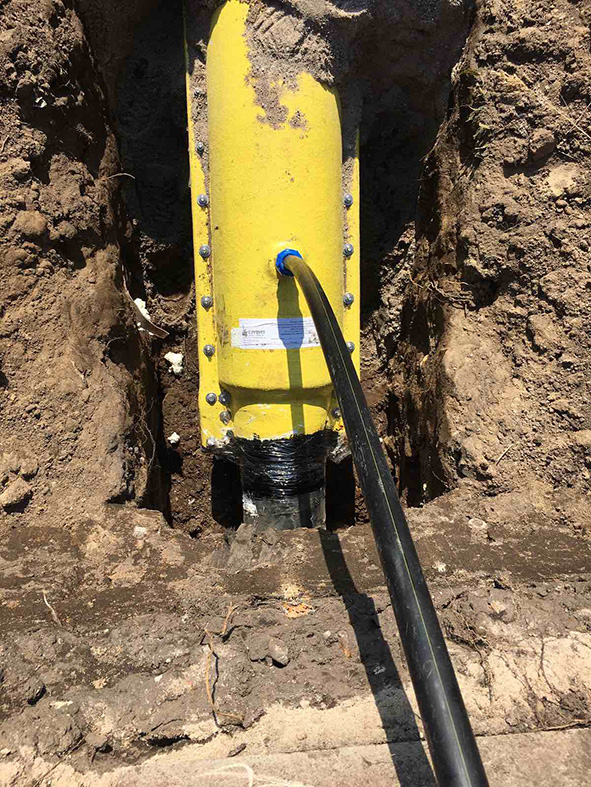

Gasleitungs-Schutzgehäuse (ZFGT)

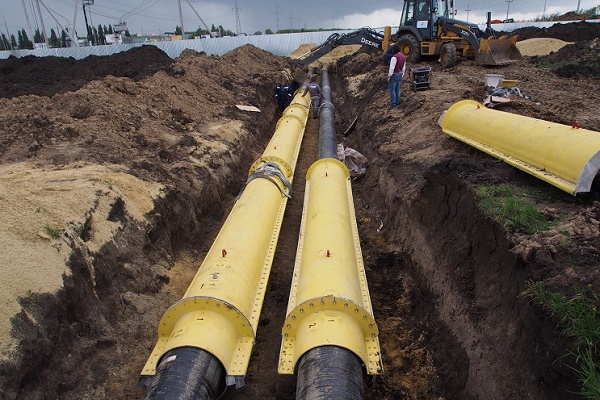

Herstellung von Gehäusen aus hochwertigen Verbundwerkstoffen für unterirdische Rohrleitungen - Gasleitungen und Ölleitungen nach TU 2296-056-38276489-2017 Abmessungen FT150; TF200; FT250; FT300; FT350 FT400; FT500; FT600; FT800; FT1000; FT1200; FT1400

Die Produkte wurden getestet und haben ein GAZCERT-Zertifikat.

Die Verbundschutzhülle dient zum Schutz von Rohren vor äußeren Belastungen und mechanischen Beschädigungen an Kreuzungen mit unterirdischen Bauwerken, Straßen, Eisenbahnen und Straßenbahnen sowie zur möglichen Erkennung und Entfernung von Gas im Falle einer Beschädigung der Gasleitung innerhalb der Schutzhülle Fall.

Vorteile

Das Gehäuse schützt die Rohre vor Vibrationen, Reibung und mechanischer Beschädigung.

Besondere Aufmerksamkeit sollte darauf verwendet werden, wenn Rohre neben anderen Kommunikationen verlegt werden. Glasfaserkoffer haben gegenüber Stahlkoffern eine Reihe von Vorteilen:

• Schnelle Montage, die keine hochklassigen Spezialisten und lange Installation erfordert
• Kein Schweißen
• Keine Korrosion
• Streustromschutz
• Vielseitigkeit bei der Montage
• Lebensdauer bis zu 30 Jahre
• Dichtheit
• Stärke
• Wartungsfrei
• Erfüllt alle Sicherheitsanforderungen
• Keine zusätzlichen Sicherheitsmaßnahmen erforderlich

Arbeitstemperatur von -50 bis +100

Entwicklung, Fertigung, Prüfung von Schutzelementen von Rohrleitungen nach TOR

Entwicklung von rem.Sets für die Gasleitung nach Kundenspezifikation.

Wie wird die Schutzhülle angebracht?

Beim Verlegen einer Gaspipeline und einer Ölpipeline wird die Schutzhülle aus dem oberen und dem unteren Gehäuse zusammengesetzt. Diese Gehäuse werden mit Edelstahlschrauben festgezogen und mit Gummidichtungen abgedichtet.

Welche SNIPs regeln die Verlegung von Pipelines und die Verwendung von Fällen

5.2.1 Die Verlegung von Gasleitungen sollte in einer Tiefe von mindestens 0,8 m bis zur Oberkante der Gasleitung oder des Gehäuses erfolgen. An Orten, an denen die Bewegung von Fahrzeugen und landwirtschaftlichen Fahrzeugen nicht vorgesehen ist, darf die Tiefe der Verlegung von Stahlgasleitungen mindestens 0,6 m betragen.

SP 42-101-2003 "Allgemeine Bestimmungen für die Planung und den Bau von Gasverteilungssystemen aus Metall- und Polyethylenrohren"

4.53 Gehäuse für Gaspipelines sollten vorgesehen werden, um die Gaspipeline vor äußeren Belastungen, vor Beschädigungen an der Kreuzung mit unterirdischen Strukturen und Verbindungen zu schützen sowie Reparatur und Austausch, Erkennung und Entfernung von Gas im Falle eines Lecks zu ermöglichen. Die Verbindungen der Komponenten des Gehäuses müssen ihre Dichtheit und Geradheit gewährleisten.

SNiP 32-01-95 "Eisenbahnen mit Spurweite 1520 mm"

8.12 Bei unterirdischer Verlegung an der Kreuzung sind die Rohrleitungen in einem Schutzrohr (Kanal, Tunnel) eingeschlossen, dessen Enden an Kreuzungen mit Rohrleitungen, die explosive und brennbare Produkte (Öl, Gas usw.) transportieren, auf jeder Seite bei liegen mindestens 50 m vom Fuß des Böschungshangs oder der Kante des Abhangs der Ausgrabung und bei Vorhandensein von Entwässerungsstrukturen - von der äußersten Entwässerungsstruktur; an Kreuzungen mit Wasserleitungen, Abwasserleitungen, Heizungsnetzen usw. - nicht weniger als 10 m.

Der Zweck der Überwachung des Zustands einer unterirdischen Gasleitung

In Gräben verlegte Gasleitungen müssen nicht weniger regelmäßig überprüft werden als Erdtrassen. Natürlich droht ihnen keine rein mechanische Beschädigung, wie dies bei offener Kommunikation der Fall ist. Gasarbeiter haben jedoch nicht weniger Grund, sich um ihren Zustand zu sorgen.

Wenn das Rohr, das blauen Kraftstoff transportiert, in den Boden eingetaucht ist:

• Es ist schwierig, den mechanischen Zustand der Gasleitung zu überwachen, aber ihre Wände werden durch den Bodendruck, das Gewicht von Gebäuden und Fußgängern sowie vorbeifahrende Fahrzeuge beeinflusst, wenn die Hauptleitung unter einer Autobahn oder Eisenbahnlinie verläuft.
• Korrosion kann nicht rechtzeitig erkannt werden. Sie entsteht durch aggressives Grundwasser, direkt den Boden, der Wirkstoffe enthält. Der Verlust der anfänglichen technischen Eigenschaften wird durch technische Flüssigkeiten begünstigt, die in die Tiefe der Route eindringen.
• Es ist schwierig, den Verlust der Dichtheit aufgrund einer Verletzung der Unversehrtheit des Rohrs oder der Schweißbaugruppe zu bestimmen. Der Grund für den Verlust der Dichtheit ist normalerweise die Oxidation und das Rosten von Metallrohrleitungen, der banale Verschleiß von Polymerstrukturen oder ein Verstoß gegen die Montagetechnologie.

Trotz der Tatsache, dass das Verlegen von Gasleitungen in Gräben den vollständigen Ersatz von aggressivem Boden durch Boden mit neutralen Eigenschaften vorsieht und das Gerät an Orten, an denen möglicherweise technische Flüssigkeiten verschüttet werden, vollständig verboten ist, können sie ohne spezielle Geräte nicht als vollständig geschützt angesehen werden chemische Aggression.

Quelle

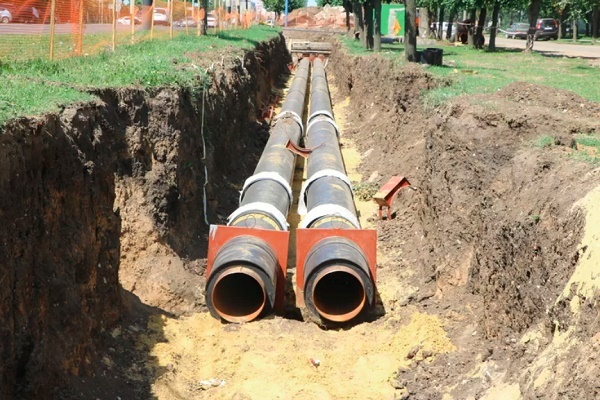

Platzierung der Gasleitung im Gehäuse

Sobald die Überprüfung der Gasleitungen abgeschlossen ist, können sie in Schutzhüllen gelegt werden, in denen sich spezielle dielektrische Ständer befinden.Auf ihnen werden Gasleitungen platziert, wonach die Struktur auf beiden Seiten versiegelt wird. Außerdem werden spezielle Dichtungen eingebaut und das Bitumengemisch abgedichtet.

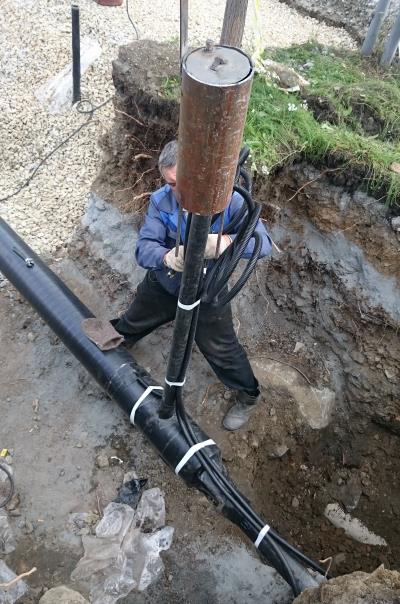

Dann wird an einem Ende der Struktur in einem Abstand von 750 mm von der Kante ein Loch gebohrt. Dann wird ein Steuerrohr darin montiert, dessen Ende während der Installation der Struktur herausgeführt wird, d.h. an die Erdoberfläche. Es wird ein spezielles Gerät geben - einen Teppich, in den das Steuerrohr gesteckt wird.

Dies ist notwendig, um das Vorhandensein oder Nichtvorhandensein von Gas im Gehäuse festzustellen, und das Kontrollrohr ist eine Art Leiter. Laut regulatorischen Dokumenten ist ein Rohr mit einem Durchmesser von mindestens 32 mm obligatorischer Bestandteil dieser Konstruktion.

Das Verlegen eines Rohres mit Schutzhülle über die Straße erfolgt genauso wie das übliche Eindichten von Rohren im Erdreich. Sie können direkt von außen geöffnet werden, was jedoch zu einem vorübergehenden Stopp des gesamten Verkehrs führt.

In solchen Fällen müssen zusätzliche Umwege organisiert werden, was finanziell sehr nachteilig ist. Darüber hinaus ist eine solche Möglichkeit in einigen Siedlungen möglicherweise überhaupt nicht verfügbar, und das Verlegen über Eisenbahnschienen ist im Allgemeinen strengstens verboten. In diesem Fall muss man auf andere Lösungen zurückgreifen, die helfen können, das Problem mit minimalem finanziellen Aufwand zu lösen.

Besteht keine Verlegemöglichkeit durch die Fahrbahn, wird geschlossen verfahren. Seine Bedeutung ist, dass unter den Straßen oder Eisenbahnschienen ein Loch gemacht wird, dessen Durchmesser von den Abmessungen der Gasleitungen abhängt.

Es gibt mehrere Möglichkeiten, diese Methode zu implementieren:

1. Horizontales Bohren. Diese Methode wird ziemlich selten angewendet, da sie ziemlich aggressiv ist und die Straßenoberfläche beschädigen kann.
2. Die Erde schlagen oder durchbohren. Diese Methode ist vorzuziehen, da sie hauptsächlich Handarbeit verwendet, die an sich genauer und präziser ist als die Verwendung von Technologie. Die Reste der Erde werden hier nicht verdichtet, sondern ausgeworfen.

Im Allgemeinen gibt es spezielle Anweisungen, nach denen die Entwicklung des Grundstücks durchgeführt wird. Dies berücksichtigt den Durchmesser der Rohre selbst und einige Eigenschaften der Erde selbst in einem bestimmten Gebiet. Wie die Praxis zeigt, werden jedoch die Methode und die Ausrüstung verwendet, die dem Auftragnehmer zur Verfügung stehen, der die Rohre verlegt.

Schutzhüllen spielen eine wichtige Rolle bei der Vergasung des Territoriums. Dies dient in erster Linie der Sicherheit von Menschen, denn ein Gasaustritt durch eine Rohrwand kann irreparable Folgen haben. Oft ist eine Person selbst die Ursache dieser Ereignisse, die Erdarbeiten in der Nähe oder durch die Kreuzung von Gasleitungen durchführt.

Eine solche Verantwortungslosigkeit kann zu katastrophalen Folgen führen, aber Schutzhüllen reduzieren diese Risiken erheblich.

Bitumen-VUS

Hochbewehrte Bitumenisolierung wird als Abdichtung und als Mittel zur Verhinderung von Korrosionserscheinungen an Stahlrohren in kanallosen Arten der Verlegung von Wasserleitungen und Industrierohrleitungen verwendet.

Das Haupteinsatzgebiet bestehender Beschichtungen ist die Verhinderung von Korrosionsbildungen in einem Netzwerk von Rohren mit kleinem Durchmesser, die bei normalen Temperaturen betrieben werden.

Die mehrschichtige Struktur der Bitumen-Mastix-Verarbeitung besteht aus:

1. Primer auf der Oberfläche der Rohre;
2. die erste Schicht ist glasfaserverstärkt;
3. die zweite Schicht besteht aus bituminösem Mastix, der aus hydrophoben Materialien besteht;
4. die nächste Verstärkungsschicht besteht aus Glasfaser;
5. ein Paar oder eine einzelne Beschichtungsschicht, die aus Kraftpapier besteht.

Video

Eine hocharmierte Bitumen-Polymer-Dämmung hat folgende Vorteile:

1. Einfache Anwendung.
2. Große Stärke.
3. Beständigkeit gegen den Einfluss mechanischer Beschädigungen.
4. Beständig gegen kathodische Abplatzungen.
5. Hervorragende Hafteigenschaften auf Stahlteilen.
6. Minimale Sauerstoff- und Wasserdurchlässigkeit.
7. Beständigkeit gegen Korrosionsbildungen.
8. Toleranz gegenüber Temperaturänderungen.

Zweck der Schutzhülle

Die Verwendung des Gehäuses dient nicht nur dem Schutz der Gasleitung selbst vor den Auswirkungen einer aggressiven Umgebung und verschiedenen Schäden, sondern auch der Gewährleistung der Sicherheit für andere. Jeder weiß, dass ein Gasleck ein sehr gefährliches Phänomen ist, daher ist zusätzlicher Schutz in diesem Fall kein Luxus, sondern eine notwendige Bedingung.

Die Rohrverlegung mit einer Schutzhülle ist gemäß den behördlichen Dokumenten - SNiP 42-01 und SNiP 32-01 - streng geregelt. Gemäß den im letzten Dokument festgelegten Anforderungen wird nicht nur der Rohrverlegungsprozess selbst geregelt, sondern auch der Abstand, in dem sich die Enden der Schutzhülle befinden sollten.

Insbesondere wenn es sich um Eisenbahngleise handelt, muss die Schutzhülle diese passieren und eine Länge von mindestens 50 Metern vom Ausgang haben. Diese große Bedeutung wird dadurch gerechtfertigt, dass Erdgas sehr explosiv ist und Züge eine sehr hohe Masse haben. Bei Straßen sollten die Kisten 3,5 Meter aus dem Ausgang herausragen. Außerdem gibt es genaue Anweisungen für die Verlegetiefe der Pipeline, die etwa eineinhalb Meter beträgt.

Einen Fall machen

Nach den gleichen Vorschriften müssen die Gehäuse aus Stahlrohren bestehen. Der Durchmesser kann unterschiedlich sein, da alles von den Parametern des Durchmessers der Gasleitung abhängt, aber im Allgemeinen unterscheidet sich der Durchmesser nicht stark, die Streuung liegt innerhalb von 10 cm.

Der Steuerrohrdurchmesser muss mindestens 32 mm betragen

1. Steuerrohre sind in den verantwortlichsten installiert. Stellen der Gasleitung (über den Verbindungsstellen an den Verbindungspunkten von Abzweigungen in Unternehmen), die unter dem Teppich an die Oberfläche gebracht werden, dienen dazu, Gaslecks aus einer unterirdischen Gasleitung schnell zu erkennen. Zum Schutz von Gaspipelines vor großer Dynamik und statisch. Lasten an der Kreuzung von Eisenbahnen und Autobahnen, Kollektoren und Brunnen, Wänden und Fundamenten von Gebäuden oder beim Verlegen von Gasleitungen in geringer Tiefe sind in Gehäusen eingeschlossen, bei denen es sich um ein Stück Stahlrohr handelt, dessen Durchmesser größer als der Durchmesser ist der Gasleitung. Der Spalt zwischen dem Gehäuse und der Gasleitung ist abgedichtet. Das Gehäuse ist mit einem unter dem Teppich herausgeführten Steuerrohr ausgestattet.
2. An einigen Stellen werden Steuerrohre über den Schweißverbindungen von Gasleitungen installiert. Dieses Gerät besteht aus einem 350 mm langen, halbzylindrischen Metallgehäuse mit einem um 200 mm größeren Durchmesser als der Rohrdurchmesser.Aus der auf einer Schotter- oder Kiesschicht verlegten Ummantelung wird ein Rohr mit einem Durchmesser von 60 mm zur Rohroberfläche umgeleitet, in der sich bei Undichtigkeiten an einer kontrollierten Stelle Gas ansammelt.
3. Beim Verlegen einer Gasleitung unter einer Fahrbahn mit verbesserter Straßenoberfläche müssen die Markierungen der Brunnenabdeckungen und des Teppichs der Markierung der Straßenoberfläche entsprechen, an Orten, an denen kein Verkehr herrscht und Personen vorbeikommen, müssen sie mindestens 0,5 betragen m über dem Boden.

In Ermangelung einer verbesserten Straßenoberfläche um Brunnen und Teppiche herum ist ein Blindbereich von mindestens 0,7 m Breite mit einer Neigung von 50 ° / 00 vorgesehen, der das Eindringen von Oberflächenwasser in den Boden in der Nähe des Brunnens ausschließt (Teppich ).

Der Steuerrohrdurchmesser muss mindestens 32 mm betragen.

Beim Entfernen des Steuerrohrs über dem Bodenniveau muss sein Ende um 180 ° gebogen werden.

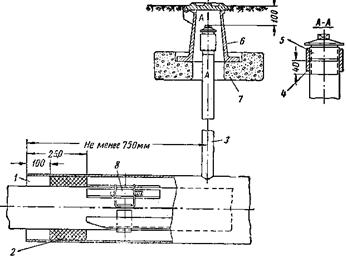

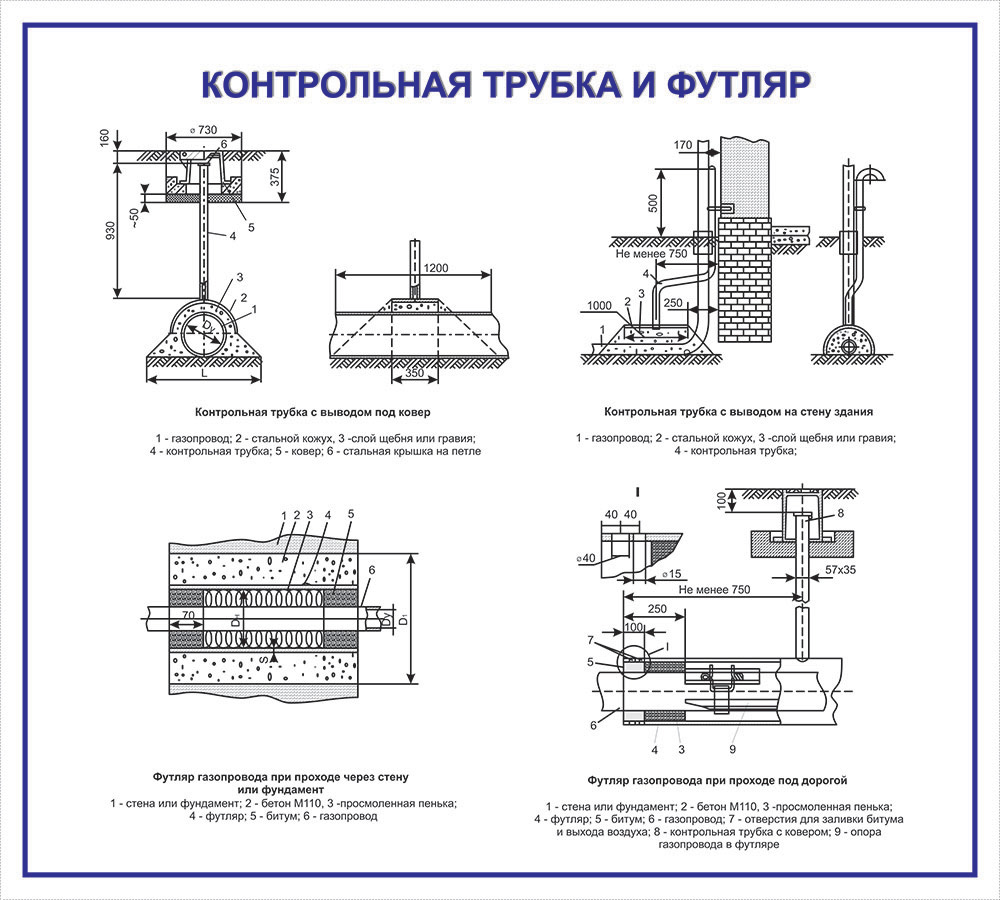

Installationsoptionen für Steuerrohre sind in Abbildung 1 dargestellt.

Für die Probenahme aus Fällen ist eine Abgaskerze aus Stahlrohren vorgesehen, die auf einem Fundament oder einer anderen Stütze installiert ist.

Die Installationsoption für die Abgaskerze ist in Abbildung 2 dargestellt.

Es sollten Gehäuse für Gasleitungen vorgesehen werden, um die Gasleitung vor äußeren Belastungen, vor Beschädigungen an der Kreuzung mit unterirdischen Strukturen und Verbindungen sowie für die Möglichkeit der Reparatur und des Austauschs, der Erkennung und Entfernung von Gas im Falle eines Lecks zu schützen. Die Verbindungen der Komponenten des Gehäuses müssen ihre Dichtheit und Geradheit gewährleisten.

Der Steuerrohrdurchmesser muss mindestens 32 mm betragen
