Installation eines Heizkabels in einem Rohr: Installationsanleitung + Auswahltipps

Sorten

Es gibt zwei Arten von Heizkabeln: resistiv und selbstregulierend. Das erste Modell nutzt die Eigenschaft des Metalls, sich nach Stromdurchgang zu erwärmen. Hier kommt es zu einer allmählichen Erwärmung des Metallleiters. Ein charakteristisches Merkmal eines Widerstandskabels ist die ständige Abgabe der gleichen Wärmemenge. Dabei spielt die Umgebungstemperatur keine Rolle. Geheizt wird mit voller Leistung, der Stromverbrauch ist identisch.

Um die Kosten in warmen Jahreszeiten zu reduzieren, werden Temperatursensoren und Thermostate installiert (ähnlich denen, die im System "warmer Boden" verwendet werden).Teile eines solchen Designs sollten nicht nahe aneinander gebracht und gekreuzt werden, da es sonst zu Überhitzung und Ausfall kommt.

Als Pluspunkte kann man feststellen:

• hohe Wärmeübertragung und der Leistungsgrad des Kreislaufs, der als Hauptparameter für Produkte mit großem Durchmesser gilt, die Notwendigkeit, zahlreiche Komponenten (Armaturen, Adapter, Hähne) zu erhitzen;
• Benutzerfreundlichkeit, niedrige Kosten.

Die Nachteile des Systems sind:

• Zusätzliche finanzielle Kosten für die Anschaffung und Installation von Temperatursensoren, Automatisierungs- und Steuereinheiten.
• Ein vorkonfektionierter Satz Widerstandskabel wird in einer festen Länge verkauft, außerdem ist es nicht möglich, das Material selbst zu ändern. Die Kontakthülse wird ausschließlich im Werk gefertigt.

Instanzen unterscheiden sich im Verbindungsprozess. Single-Core werden also an beiden Enden mit der Steckdose verbunden. Die zweiadrigen sind an einem Ende mit einem Stecker ausgestattet und am anderen mit einem herkömmlichen Netzkabel mit Stecker zum Anschluss an ein 220-V-Netz.Beachten Sie, dass der Widerstandsleiter danach nicht mehr funktioniert schneiden. Wenn Sie eine Bucht kaufen, die größer als nötig ist, müssen Sie sie vollständig verlegen.

Selbstregulierender Draht ist eine Metall-Polymer-Matrix. Dabei wird mit Hilfe von Kabeln Strom geleitet und das zwischen den beiden Leitern befindliche Polymer erhitzt. Das Material hat eine interessante Eigenschaft: Mit steigender Temperatur nimmt die erzeugte Wärmemenge ab und umgekehrt. Diese Prozesse finden unabhängig von nahegelegenen Verdrahtungsknoten statt. So regelt es selbstständig die Hitze, wofür es seinen Namen hat.

Diese Sorte hat solide Vorteile:

• die Möglichkeit der Überquerung und feuerfest;
• schneidbar (es gibt eine Markierung, die die Schnittlinien anzeigt), aber dann ist ein Abschluss erforderlich.

Einziges Manko ist der hohe Preis, aber die Betriebsdauer (vorbehaltlich der Betriebsordnung) beträgt ca. 10 Jahre.

Achten Sie bei der Auswahl dieser Art von Thermokabel besonders auf:

• innere Isolierung. Sein Widerstand sollte mindestens 1 Ohm betragen. Die Struktur muss fest sein und eine ausreichende Wärmeleitfähigkeit aufweisen.
• Abschirmfolie im Draht. Dadurch wird das Kabel stärker und verliert an Gewicht. Bei mehr Budgetoptionen ist das Vorhandensein eines solchen "Bildschirms" nicht vorgesehen.
• Art der Schutzschicht. Bei Einbaumaßnahmen in Vereisungsschutzbauwerken muss das Heizgerät mit einer UV-beständigen Schutzhülle aus thermoplastischem oder polyolefinischem Material umhüllt werden. Für die Verlegung in der Wasserversorgung empfehlen Experten, einem thermischen Gerät den Vorzug zu geben, das mit einer äußeren isolierenden Fluorkunststoffschicht bedeckt ist.
• Die Verwendung von Drähten in einer aggressiven Umgebung erfordert das Vorhandensein einer Fluorpolymerschicht.
• Das Heizniveau der Leiter. Die Heiztemperatur beträgt 65-190 ° C. Niedertemperaturleiter sollen ein Rohr mit kleinem Durchmesser erwärmen. Die Mitteltemperatur-Option eignet sich für Netze mit großem Durchmesser, Dächer. Die Hochtemperaturprobe wird für industrielle Zwecke verwendet.

Arten von Heizkabeln

Für die elektrische Beheizung von Rohrleitungen werden 2 Arten von Kabeln verwendet:

• widerstandsfähig;
• selbstregulierend.

widerständig

Die Stabilität der Betriebsparameter sorgt für eine gleichmäßige Leistungsaufnahme.Zur Reduzierung der Heizkosten (z. B. bei Tauwetter oder im Frühjahr und Herbst) werden Sensoren und ein Stromregler in die Konstruktion der Wasserleitungsheizung eingeführt.

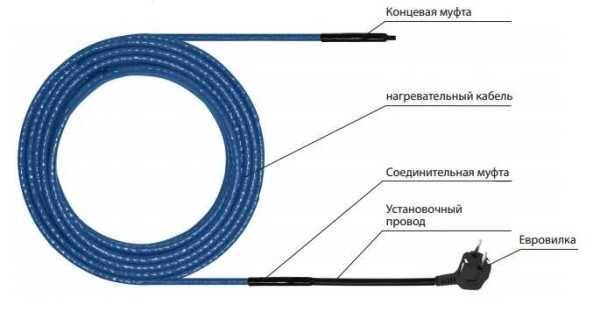

Widerstandsheizkabel werden mit 1 oder 2 Adern hergestellt. Einadrige Leitungen werden von 2 Seiten an das Haushalts-Wechselstromnetz angeschlossen. Zweiadrige Produkte sind mit einem Stecker zum Anschluss an das Netzwerk oder einem Stück Installationskabel mit werkseitig installiertem Stecker ausgestattet.

Die gegenüberliegende Seite der Schnur wird mit einem abgedichteten Stopfen (Aderendhülse) verschlossen. Im Inneren des Endelements befindet sich ein Metalleinsatz, der für das Schließen des Stromkreises sorgt.

Das Design von Widerstandsleitern sieht kein Schneiden des Materials in Abschnitte der erforderlichen Länge vor. Hersteller verbieten das Verlegen von überschüssigem Draht in einer Spule, es ist notwendig, das gesamte vorhandene Kabel am Rohrabschnitt zu montieren.

Beim Verlegen von Widerstandselementen ist die Anordnung von Autobahnen nebeneinander verboten. Bei enger Platzierung oder Kreuzung von Verlegerouten überhitzen sich die Metallkerne und die Produkte versagen.

Selbstregulierend

Das Funktionsprinzip des Heizkabels

Das Polymermaterial lässt mit zunehmender Temperatur einen geringeren Strom durch, was den Erwärmungsgrad verringert. Wenn das Polymer gekühlt wird, nimmt der geleitete Strom zu und die Wärmeübertragung der Substanz nimmt zu. Aufgrund dieser physikalischen Eigenschaft des Materials regelt das Warmwasserkabel automatisch die Heiztemperatur der Rohrleitung oder Adapter.

Kabel mit selbstregulierender Heizung können überlappend und nebeneinander verlegt werden.Es ist möglich, das Produkt in Abschnitte zu schneiden, an der Außenhülle befinden sich Kerben, die die zulässige Größe des Segments bestimmen.

Nach dem Trennen des erforderlichen Fragments ist es erforderlich, eine schützende Endhülse zu installieren. Der Nachteil des Produkts sind die erhöhten Kosten (im Vergleich zu Widerstandselementen), aber die auf 10-12 Jahre erhöhte Lebensdauer kompensiert die Erhöhung der Kosten für den Kauf des Materials.

So wählen Sie ein Heizkabel für eine Hausleitung aus

Im Alltag wird die Installation eines Heizkabels an Wasserversorgungs-, Feuer-, Abwasser- und Entwässerungsmetall-, Metall-Kunststoff-, Kunststoffrohrleitungen und Zählern durchgeführt. Widerstandssysteme erfordern eine ständige menschliche Überwachung und werden daher selten verwendet.

Kriterien für die Auswahl eines selbstregulierenden Heizkabels für Rohrleitungen:

• Zweck (Industrie oder Haushalt);
• Intern oder extern;
• in einem Satz oder Schnitt;
• Energie;
• Vorhandensein/Fehlen einer Abschirmung.

Für den Hausgebrauch sollten Sie kein Produkt kaufen, das für hohe Temperaturen oder aggressive Umgebungen ausgelegt ist. So müssen Sie für eine hohe Schutzklasse und eine besonders strapazierfähige Schale nicht extra bezahlen.

Selbstregulierendes Sanitär-Heizkabel kann innen oder außen installiert werden. Die Wahl hängt von der Situation ab. Für eine zuvor installierte Rohrleitung wird ein Produkt für die Installation im Inneren gekauft. Bei Rohren mit kleinem Durchmesser kann der Draht nur von außen montiert werden.

Interne Installation

Die Verlegung des Heizkabels im Inneren hat folgende Vorteile:

• Verringerung des Risikos mechanischer Beschädigungen;
• Strom sparen durch Erhitzen von Wasser, nicht von Rohren;
• attraktivere Paspeln.

Wichtig! Es gibt auch einen Nachteil - eine Futterschale ist erforderlich. Solche Elektrokabel werden in Europa hergestellt und sind teuer.

Außenaufstellung

Draußen kann das Kabel entlang des Rohres (ein oder mehrere Drähte parallel) oder spiralförmig verlegt werden. Das Verfahren wird in Abhängigkeit von der Wärmeabfuhr und dem Rohrdurchmesser gewählt. Beim Kauf müssen Sie die Leistungstabelle in der Gebrauchsanweisung studieren.

Es gibt 2 Arten von selbstregulierenden Heizsystemen für die Außenheizung: komplett und geschnitten. Preislich gibt es fast keinen Unterschied. Abgeschnittene Produkte erfordern zusätzliche Komponenten und Werkzeuge. Es reicht aus, das Kit am Rohr zu installieren und es mit einem Kabel und einem Stecker an das Netzwerk anzuschließen.

Wenn Sie vorhaben, ein Heizkabel mit Ihren eigenen Händen zu installieren, ist das komplette Produkt bequemer. In letzter Zeit sind Samreg-Kabel aus Korea, die erschwinglich sind, sehr beliebt. Die Länge im Bausatz beträgt 1-30 m, das geschnittene Produkt wird in Rollen verschiedener Größen verkauft, sodass Sie ein System für eine Rohrleitung beliebiger Länge erstellen können.

Die Leistung des Heizkabels ist abhängig vom Einbauort und dem Rohrdurchmesser. Für den Hausgebrauch reichen 16-24 W/m für die Außenaufstellung und 13 W/m für den Innenbereich. In Regionen mit Wintertemperaturen unter -30°C wird eine zusätzliche Gangreserve benötigt.

Wichtig! Für das Entwässerungs- und Kanalsystem können Sie ein Kabel ohne Erdung (Schutzschirm) kaufen. Für das Wasserversorgungssystem muss das Heizkabel geerdet werden

Wie wähle ich das richtige Kabel aus?

Bei der Auswahl eines geeigneten heißen Kabels muss nicht nur dessen Typ, sondern auch die richtige Leistung bestimmt werden.

In diesem Fall müssen folgende Parameter berücksichtigt werden:

• der Zweck der Struktur (für Kanalisation und Wasserversorgung werden Berechnungen unterschiedlich durchgeführt);
• das Material, aus dem die Kanalisation besteht;
• Rohrleitungsdurchmesser;
• Merkmale der zu beheizenden Fläche;
• Eigenschaften des verwendeten Wärmedämmstoffes.

Basierend auf diesen Informationen werden die Wärmeverluste für jeden Meter der Struktur berechnet, der Kabeltyp und seine Leistung ausgewählt und dann die geeignete Länge des Kits bestimmt. Berechnungen können mit einer speziellen Formel, nach Berechnungstabellen oder mit einem Online-Rechner durchgeführt werden.

Die Berechnungsformel sieht so aus:

Qtr - Wärmeverlust des Rohres (W); - Wärmeleitfähigkeitskoeffizient der Heizung; Ltr ist die Länge des beheizten Rohrs (m); tin ist die Temperatur des Rohrinhalts (C), tout ist die minimale Umgebungstemperatur (C); D ist der Außendurchmesser der Kommunikation unter Berücksichtigung der Isolierung (m); d - Außendurchmesser der Kommunikation (m); 1,3 - Sicherheitsfaktor

Wenn Wärmeverluste berechnet werden, sollte die Länge des Systems berechnet werden. Dazu muss der resultierende Wert durch die spezifische Leistung des Kabels des Anwärmgeräts dividiert werden. Das Ergebnis sollte unter Berücksichtigung der Erwärmung zusätzlicher Elemente erhöht werden. Die Leistung des Kabels für die Kanalisation beginnt bei 17 W / m und kann 30 W / m überschreiten.

Wenn es sich um Abwasserleitungen aus Polyethylen und PVC handelt, sind 17 W / m die maximale Leistung. Wenn Sie ein produktiveres Kabel verwenden, besteht eine hohe Wahrscheinlichkeit einer Überhitzung und Beschädigung des Rohrs. Informationen zu den Eigenschaften des Produkts finden Sie im technischen Datenblatt.

Mithilfe der Tabelle ist die Auswahl der richtigen Option etwas einfacher.Dazu müssen Sie zunächst den Durchmesser des Rohrs und die Dicke der Wärmedämmung sowie den erwarteten Unterschied zwischen der Temperatur der Luft und dem Inhalt der Rohrleitung ermitteln. Letzterer Indikator kann anhand von Referenzdaten je nach Region ermittelt werden.

Am Schnittpunkt der entsprechenden Zeile und Spalte finden Sie den Wert des Wärmeverlusts pro Meter Rohr. Dann sollte die Gesamtlänge des Kabels berechnet werden. Dazu ist die aus der Tabelle ermittelte Größe des spezifischen Wärmeverlustes mit der Leitungslänge und mit dem Faktor 1,3 zu multiplizieren.

In der Tabelle können Sie die Größe des spezifischen Wärmeverlusts eines Rohrs mit einem bestimmten Durchmesser unter Berücksichtigung der Dicke des wärmeisolierenden Materials und der Betriebsbedingungen der Rohrleitung (+) ermitteln.

Das erhaltene Ergebnis sollte durch die spezifische Leistung des Kabels dividiert werden. Dann müssen Sie gegebenenfalls den Einfluss zusätzlicher Elemente berücksichtigen. Auf spezialisierten Websites finden Sie praktische Online-Rechner. In den entsprechenden Feldern müssen Sie die erforderlichen Daten eingeben, z. B. Rohrdurchmesser, Isolierungsdicke, Umgebungs- und Arbeitsflüssigkeitstemperatur, Region usw.

Solche Programme bieten dem Benutzer in der Regel zusätzliche Optionen, zum Beispiel helfen sie bei der Berechnung des erforderlichen Durchmessers des Kanals, der Abmessungen der Wärmedämmschicht, der Art der Isolierung usw.

Optional können Sie die Art der Verlegung wählen, den passenden Schritt bei der spiralförmigen Verlegung des Heizkabels erfahren, eine Liste und die Anzahl der Komponenten erhalten, die für die Verlegung des Systems benötigt werden.

Bei der Auswahl eines selbstregulierenden Kabels ist es wichtig, den Durchmesser der Struktur, auf der es installiert wird, richtig zu berücksichtigen. Zum Beispiel, für Rohre mit einem Durchmesser von 110 mm Es wird empfohlen, die Marke Lavita GWS30-2 oder eine ähnliche Version eines anderen Herstellers zu verwenden

Für ein 50-mm-Rohr ist das Kabel Lavita GWS24-2 geeignet, für Strukturen mit einem Durchmesser von 32 mm - Lavita GWS16-2 usw.

Bei wenig genutzten Abwasserkanälen, z. B. in einem Sommerhaus oder einem nur gelegentlich genutzten Haus, sind keine aufwändigen Berechnungen erforderlich. In einer solchen Situation nehmen sie einfach ein Kabel mit einer Leistung von 17 W / m und einer Länge, die den Abmessungen des Rohrs entspricht. Ein Kabel dieser Leistung kann sowohl außerhalb als auch innerhalb des Rohrs verwendet werden, während die Installation einer Stopfbuchse nicht erforderlich ist.

Bei der Auswahl einer geeigneten Option für ein Heizkabel sollte seine Leistung mit den berechneten Daten zum wahrscheinlichen Wärmeverlust des Abwasserrohrs korreliert werden

Für die Verlegung eines Heizkabels in einem Rohr wird ein Kabel mit besonderem Schutz gegen aggressive Einwirkungen, z. B. DVU-13, ausgewählt. In einigen Fällen wird für die Installation im Innenbereich die Marke Lavita RGS 30-2CR verwendet. Das ist nicht ganz richtig, aber eine gültige Lösung.

Dieses Kabel ist für Heizdächer oder Gullys ausgelegt und daher nicht gegen korrosive Substanzen geschützt. Es kann nur als vorübergehende Option in Betracht gezogen werden, da das Lavita RGS 30-2CR-Kabel bei längerem Gebrauch unter ungeeigneten Bedingungen unweigerlich brechen wird.

Was ist ein Heizkabel, wie funktioniert es?

Die Beheizung externer Pipelines ist in vielen Regionen Russlands weit verbreitet. Das Heizkabel für Sanitärinstallationen kann sowohl innerhalb als auch außerhalb des Rohrs installiert werden und ist im Wesentlichen ein einfacher Draht. Und aufgrund des Vorhandenseins von Widerstand wurde eine der Möglichkeiten eines Leiters aus Metall genutzt - wenn ein elektrischer Strom durch sich selbst geleitet wird, kann sich das Metall erwärmen.

Dementsprechend erwärmt sich das Gerät umso mehr, je höher der Widerstandswert ist.Es ist klar, dass ein selbstregulierendes elektrisches Kabel durch eine gute Abdichtung geschützt werden muss, da es sich im Wasser befindet.

Schalten Sie das Heizkabel bei einer Temperatur von + 5 Grad in der Wasserversorgung ein. Wenn die Umgebungstemperatur sinkt, steigt der Widerstand am Draht, wodurch die gewünschte Wassertemperatur im Wasserversorgungssystem aufrechterhalten wird.

Dieses Kabel ist in verschiedenen Längen erhältlich. Das können Ansichten von zwei bis zwanzig Metern sein. Sie ermöglichen es Ihnen, einen Teil der Wasserversorgung mit einem Draht oder die gesamte Leitung aufzuwärmen, wenn sie sich in der Gefrierzone befindet.

Schau das Video

Auf den ersten Blick scheint ein solches Kabel ein sehr einfaches Gerät zu sein, das Sie mit Ihren eigenen Händen installieren und die Wasserversorgung effektiv erwärmen können. Um jedoch das Heizkabel richtig auszuwählen und im Rohr zu montieren, müssen Sie alle unten aufgeführten Informationen sorgfältig studieren.

Verlegemethoden

Die Installation der Heizkabelinstallation kann von der Außenseite oder von der Innenseite der Rohrleitung erfolgen. Die externe Methode wird in lineare und spiralförmige Verlegung unterteilt.

Zeilenbearbeitung

Experten zufolge gilt die lineare Verlegemethode als die bequemste. Dabei wird das Heizelement über das gesamte Rohr gezogen. In diesem Fall muss sich die Verkabelung auf der Unterseite des Produkts befinden, um es vor mechanischer Beschädigung zu schützen. Für die Befestigung ist es besser, Aluminiumband für CSR zu wählen. In diesem Fall wird die Qualität der Befestigung und Wärmeübertragung des Leiters erhöht.

Spiralförmige Befestigung

Diese Installationsmethode erfordert besondere Sorgfalt und Genauigkeit, da sonst das Heizkabel aufgrund scharfer und wiederholter Biegungen versagt. Der Draht kann nah am Rohr oder mit Durchhang verlegt werden. Im ersten Fall wird das Heizelement vorsichtig von der Kupplung abgewickelt und in einem bestimmten Abstand auf die Rohrleitung aufgewickelt. In der zweiten Version wird das Kabel spiralförmig verlegt, sodass sein unterer Teil durchhängt und nicht am Produkt haftet.

Interne Installation

Die interne Methode zum Verlegen von KSO wird von der Innenseite des Rohrs durchgeführt. Am häufigsten wird diese Option in Fällen verwendet, in denen kein Zugang zu den Außenseiten der Wasserversorgung besteht. Um eine interne Installation durchzuführen, müssen Sie an der richtigen Stelle im Rohr ein T-Stück installieren, durch das das Kabel zum Problembereich gespannt wird. Ziehen Sie dann die Stopfbüchsenbaugruppe und die Dichtung fest.

So verlegen Sie das Heizkabel außerhalb des Rohres

Für die Außenmontage benötigen Sie:

das Kabel selbst

Aluminiumband

Es sollte ein Band mit einer guten Metallbeschichtung sein. Billige Lavsan-Folie mit metallisierter Beschichtung funktioniert nicht.

Nylonkrawatten

Wärmeisolierung

Um die Wärme gleichmäßig über die gesamte Länge zu verteilen, wickeln Sie den isolierten Bereich mit Folienband ein.

Fehler Nr. 6
In diesem Fall muss nicht das gesamte Rohr vollständig umwickelt werden.

Nehmen wir an, Sie haben eine Pfeifenweberei oder mehr. Kleben Sie einen Streifen Klebeband darauf und das war's. Es ist nicht notwendig, das Material auf der gesamten Oberfläche auszugeben.

Fehler Nr. 7
Stahl- und Kupferrohre müssen im Allgemeinen nicht mit Klebeband umwickelt werden.

Dies gilt gleichermaßen für Metallwellpappe. Nur die oberste Schicht wird für sie ausreichen.

Als nächstes müssen Sie das Kabel reparieren.

Fehler Nr. 8

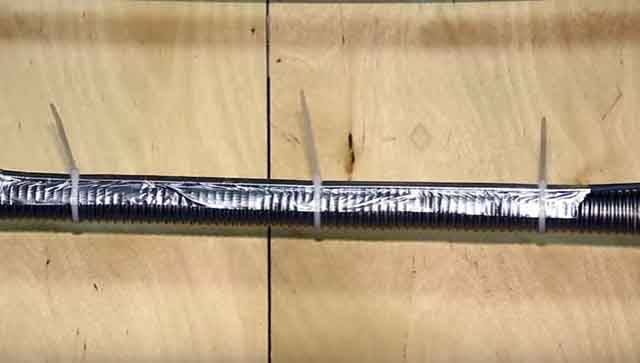

Meistens geschieht dies mit demselben Aluminiumband.

Dies ist jedoch mit der Tatsache behaftet, dass sich der Draht schließlich „ausbaucht“ und beginnt, sich von der Wand zu entfernen, was die Wärmeübertragung um ein Vielfaches verringert.

Um dies zu verhindern, verwenden Sie Nylonbänder. Der Abstand zwischen den Bindungen beträgt 15-20 cm.

Das Kabel selbst kann sowohl in einem Flachband als auch in Ringen herum verlegt werden. Die erste Option wird für Abwasserkanäle und Rohre mit kleinem Durchmesser als rationeller angesehen.

In diesem Fall kostet Sie die überlappende Spiraldichtung einiges an Geld. Aber oft erlaubt nur diese Methode, ein Rohr mit großem Querschnitt bei starkem Frost normal zu erwärmen.

Fehler Nr. 9
Bei gerader Verlegung darf das Kabel nicht oben oder seitlich, sondern unten am Rohr verlegt werden.

Je wärmer das Wasser ist, desto geringer ist seine Dichte, was bedeutet, dass es bei Erwärmung aufsteigt. Bei falscher Installation kann sich der Rohrboden als kalt herausstellen, was insbesondere in Kanalsystemen mit Gefrieren behaftet ist.

Unter ihnen fließt Wasser. Außerdem sind solche Rohre nie voll.

Eine weitere Lage Folienband wird über das Kabel geklebt.

Danach wird auf all diesen „Kuchen“ (Rohrkleber-Kabel-Estrich-Klebeband) eine Wärmedämmung in Form von Polyethylenschaum aufgebracht.

Seine Verwendung ist obligatorisch. Es hält die gesamte Wärme im Inneren und reduziert den Energieverbrauch.

Die wärmeisolierende Naht wird mit Verstärkungsband abgedichtet.

Andernfalls kann die maximale Dichtheit nicht erreicht werden. Wenn Sie ein fertiges Kit mit einem Stecker am Ende des Kabels haben, ist im Prinzip die gesamte Installation abgeschlossen. Stecken Sie das Kabel in die Steckdose und vergessen Sie ein für alle Mal, was Gefrierrohre sind.

Installationsmethoden für Heizkreise

Thermokabel für die Warmwasserbereitung werden auf zwei Arten montiert - außerhalb und innerhalb des Rohrs, jede davon hat ihre Vor- und Nachteile. Die Vorteile der ersten Option sind wie folgt:

• der Leiter blockiert keinen Teil des Durchflussabschnitts der Leitung;
• Auf diese Weise ist es einfacher, die Beheizung von verlängerten Abschnitten und Ventilen zu arrangieren;
• keine Notwendigkeit, spezielle Einheiten für die Kabeleinführung in die Rohrleitung zu installieren und zu warten.

Eine externe elektrische Heizung erfordert mehr Leistungselemente. Wenn es üblich ist, einen Draht von innen mit einer Wärmeleistung von 10-13 W / m zu verlegen, muss das Rohr von außen mit einem Kabel mit einer Leistung von 15-40 W / m beheizt werden, was verringert die Effizienz des Systems.

Der zweite unangenehme Moment ist die Schwierigkeit, Produkte zu reparieren, die in einem Graben vergraben sind. Es ist möglich, dass Sie die gesamte Autobahn ausgraben müssen, um den Ort der Störung zu bestimmen. Umgekehrt kann die Kabelheizung beim Abdichten einer Böe oder beim Ersetzen von Rohren versehentlich beschädigt werden.

Die Beheizung der Rohrleitung von innen ist nicht nur wirtschaftlicher, sondern auch wartungsfreundlicher. Richtig, für einen hermetischen Start des Leiters im Inneren müssen Sie einen zusätzlichen Durchgangsknoten platzieren. Auch hier müssen Sie bei einer großen Länge der Straßenwasserversorgung den Durchmesser des Rohrs vergrößern, nur um das Kabel erfolgreich durchschieben zu können. Und wenn auf der Autobahn ein Ventil oder ein Kran vorgesehen ist, ist eine interne Installation überhaupt nicht möglich.

Installationsanweisungen für den Außenbereich

Um einen externen Warmwasserkreislauf herzustellen, benötigen Sie zusätzlich zu den Drähten selbst Befestigungsmittel - Aluminiumband und Kunststoffklemmen - Puffs. Die Arbeiten werden in der folgenden Reihenfolge ausgeführt:

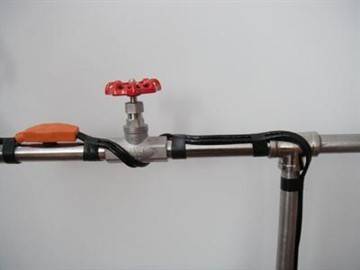

1. Entlang der Unterseite des Rohrs, wo Sie das Heizkabel für die Installation anbringen möchten, kleben Sie einen Streifen Aluminiumband. Es dient als guter Wärmeverteiler.
2. Bringen Sie einen selbstregulierenden Flachleiter verdrillungsfrei an der Rohrleitung an und fixieren Sie ihn oben mit einem zweiten Folienstreifen.
3. Fixieren Sie das Heizelement, indem Sie es alle 20 cm mit Klemmen an die Linie ziehen, wie auf dem Foto unten gezeigt.

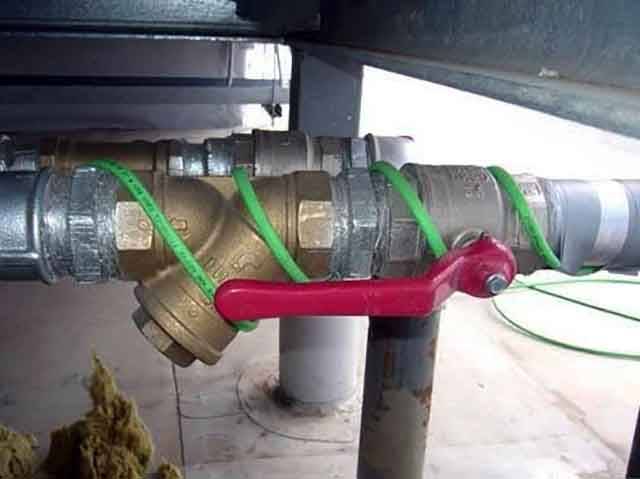

4. Um die Ventile vor Kälte zu schützen, ist es notwendig, eine Toleranz in Form einer Aufhängeschlaufe zu lassen und den geraden Abschnitt weiter zu montieren. Dann den Hahn oder das Ventil umschlingen, mit Klebeband verkleben und mit Klammern befestigen.

Bei Wasserleitungen, die entlang der Straße verlaufen, ist es besser, das Kabel in Form einer Spirale zu verlegen, um eine effizientere Erwärmung zu erzielen. Gleiches gilt für Rohre mit großem Durchmesser, wenn die spiralförmige Installation rentabler wird als die Verlegung von 3-4 geraden Leitungen. Die Befestigungstechnik bleibt unverändert - das Verkleben der Folie und das Befestigen mit Schellen erfolgt an allen Arten von Rohren - Kunststoff und Metall.

Die letzte Stufe ist die Wärmedämmung der Rohrleitung, ohne die ihre Erwärmung jegliche Bedeutung verliert. Zur Isolierung werden Muffen aus geschäumtem Polyethylen oder Schaumschalen verwendet. Vergessen Sie nicht, vor dem Einbau der Wärmedämmschicht die Funktionsfähigkeit der Kabelheizung Ihrer Kommunikation zu überprüfen. Der Vorgang wird im Video genauer gezeigt:

Wir betten die Schaltung in das Rohr ein

Um das Heizkabel erfolgreich in die Rohrleitung einzuschieben, sollten Sie einen vorgefertigten Durchführungssatz mit dem gewünschten Durchmesser auswählen. Es enthält die folgenden Details:

• Gehäuse mit Außen- oder Innengewinde;
• Gummidichtung;
• 2 Bronzescheiben;
• hohle Spannmutter.

Der Knoten wird an der Stelle installiert, an der die Wasserversorgung eine 90 ° -Wende macht, nur anstelle eines Knies wird an dieser Stelle ein T-Stück montiert. Es ist auch sehr wünschenswert, dass alle Windungen der Versorgungsleitung auf natürliche Weise ausgeführt werden - aufgrund der zulässigen Biegung des Rohrs (ausgenommen Stahl und Polypropylen). Ohne Armaturen an der Leitung ist das Schieben des Heizleiters viel einfacher, ebenso wie das Herausziehen bei Reparaturen.

Die Installation erfolgt in folgender Reihenfolge:

1. Platzieren Sie ein Messing-T-Stück an der Wende der Wasserlinie.
2. Richten Sie das verdrillte Kabel nach Möglichkeit gerade aus und ziehen Sie die Teile in dieser Reihenfolge darüber: Mutter, erste Unterlegscheibe, Verschraubung, zweite Unterlegscheibe.
3. Schrauben Sie den Körper der Buchse in das T-Stück, führen Sie den Draht dort ein und schieben Sie ihn bis zur erforderlichen Tiefe.
4. Legen Sie die Unterlegscheiben zusammen mit der Stopfbuchse in die Muffe und ziehen Sie die Mutter fest.

Reihenfolge der Teileinstallation

Hier ist es wichtig, alle Teile in der richtigen Reihenfolge zusammenzubauen, bevor Sie das Kabel abschneiden und die Aderendhülse montieren, da sich die Verschraubung sonst nur schwer festziehen lässt. Laut Berichten in den Foren wird diese Methode der Heizungskommunikation häufig an den Eingängen von Fachwerkhäusern praktiziert, die auf Pfahlfundamenten errichtet wurden.

Die Feinheiten der Installationsarbeiten werden im nächsten Video demonstriert:

Regeln und Empfehlungen für die Installation

Betriebsprobleme treten nicht auf, wenn Sie die allgemeinen Regeln befolgen. Gemäß den Regeln für die Installation von Elektrogeräten (PUE) muss das Frostschutzsystem mit einem Fehlerstromschutzschalter (RCD) ausgestattet sein. Die Montage auf nichtleitenden Flächen und Geräten erfolgt nur mit Schutzgeflecht. Die mit einer solchen Beschichtung getrimmten Kabel werden auch auf Kunststoffrohren installiert.

Bei der Installation spielt die Lufttemperatur eine Rolle: Es wird gearbeitet, wenn es nicht kälter als -15 ° C ist. Bereits nach der Installation arrangieren sie eine obligatorische Wärmedämmung. Um den Wärmeverlust zu reduzieren, ist die Dicke dieser Schicht exakt auf den Rohrdurchmesser abgestimmt. Darüber hinaus führt das Überschreiten dieses Indikators zu nichts Schlechtem, sondern wird nur besser.

Der Heizdraht gilt als funktionsfähig, wenn der Biegeradius mindestens 3 Produktdurchmesser erreicht. Das heißt, wenn der Radius eines gedachten Kreises, dessen Mittelpunkt direkt am Rand der Kabelbiegezone liegt, mindestens den dreifachen Durchmesser und den sechsfachen Radius des Drahtes selbst beträgt.

In der Abbildung ist R der Biegeradius, dh der Kabeldurchmesser, A die Länge des gebogenen Teils, L die Länge des geraden Teils, α der flache Winkel zwischen zwei imaginären geraden Linien, die sich in der Mitte schneiden der imaginäre Kreis

Nach der Arbeit werden die Wärmedämmung und das Kabel selbst auf Beständigkeit geprüft. Dann werden Markierungen am Graben und an der Rohrleitung mit einer Warnung vor dem Vorhandensein eines Heizelements angebracht. Zusätzlich ist ein Schild angebracht.

Die Kabelinstallation ermöglicht es Designern, das Rohr an einer geeigneten Stelle zu platzieren. In diesem Fall ist eine Verlegung unter Berücksichtigung des Gefriergrades des Bodens nicht erforderlich.

Sorten von Kabeln für Heizungsrohre

Ein richtig ausgewähltes Heizsystem ist der Schlüssel zum langfristigen Frostschutz jeder Art von Rohrleitung. Bevor wir uns also mit einem bestimmten Produkt befassen, werfen wir einen genaueren Blick auf das Angebot des Marktes.

Kommerziell erhältliche Kabelprodukte werden je nach Installationsart in 2 Typen eingeteilt – entworfen, um außerhalb und innerhalb des Rohrs platziert zu werden.

Betrachten wir die zweite Option genauer, die wiederum je nach Zweck der Pipeline in 2 Typen unterteilt ist:

• für Lebensmittelzwecke;
• für Haushaltsbedarf und andere Aufgaben.

Im ersten Fall hat das Kabel eine Schutzbeschichtung aus einem Polymer in Lebensmittelqualität, das die Zusammensetzung und Qualität von Wasser nicht beeinträchtigt, z. B. Polyolefin, Fluorpolymer.

Im zweiten Fall gibt es keine strengen Anforderungen an die Art der Beschichtung, aber ein solches System kann nicht zum Beheizen von Lebensmittelleitungen verwendet werden. Ein weiterer Unterschied zwischen den Kabeln liegt im Funktionsprinzip.

Alle Heizkabeloptionen, die dem Benutzer angeboten werden, sind in zwei Hauptgruppen unterteilt:

• widerstandsfähig;
• selbstregulierend.

Im ersten Fall sprechen wir von einem Single- oder Two-Core-Produkt. Der Hersteller gibt in der Regel sofort ein fertiges System zur Installation frei, das eine bestimmte Länge hat. Das Kabel ist oft mit einem Stecker zum Anschließen an das Netzwerk ausgestattet. Das Widerstandssystem umfasst zusätzlich einen Temperaturregler und einen Temperatursensor.

Und im Falle eines selbstregulierenden Produkts werden keine zusätzlichen Sensoren und Regler benötigt. Darin ist eine halbleitende Matrix für das Heizniveau verantwortlich, die das System automatisch ein- und ausschalten kann, wenn bestimmte Temperaturindikatoren erreicht werden.

Heizkabel mit Halbleitermatrix. An seinen beiden Seiten verlaufen unabhängig voneinander zwei Adern parallel. Was ermöglicht es Ihnen, ein solches Kabel in Segmente der erforderlichen Länge zu unterteilen

Schlussfolgerungen und nützliches Video zum Thema

Die detaillierte Installation des Heizkabelsystems innerhalb der Rohrleitung wird im folgenden Video besprochen:

Merkmale verschiedener Kabeltypen von Herstellern und Empfehlungen für den zukünftigen Käufer:

Informationen zur Endisolierung und detaillierte Anleitung zum Spleißen mit der Zuleitung im folgenden Video:

Wenn Sie gute Materialien wählen und die Installationstechnologie befolgen, können Sie es unabhängig im Rohr installieren und das Heizkabel anschließen

Gleichzeitig ist es wichtig, jeden Schritt sorgfältig zu befolgen, die Adern sicher zu verbinden und für Dichtheit zu sorgen.

Und die oben genannten Expertenratschläge und Videoanweisungen helfen dabei, den Installationsprozess für Heimwerker, die keine Erfahrung mit der Durchführung solcher Arbeiten haben, im Detail zu verstehen. Wenn Sie an Ihren eigenen Fähigkeiten zweifeln, dann ist es einfacher, sich an einen erfahrenen Meister zu wenden, der von Freunden und anderen dankbaren Kunden gelobt und empfohlen wird.

Bitte schreiben Sie Kommentare in den Block unten, stellen Sie Fragen, posten Sie Fotos zum Thema des Artikels. Erzählen Sie uns, wie Sie das Heizkabel selbst installiert haben oder wie Ihre Freunde ihre Rohrleitung ausgestattet haben. Es ist möglich, dass Ihre Informationen für Website-Besucher nützlich sind.
