Design-Merkmale

Metall-Kunststoff-Rohre sind mehrschichtig aufgebaut, die aus 5 separaten Schichten besteht, die unterschiedliche funktionelle Aufgaben erfüllen:

• Außen- und Innenschicht aus Polyethylen;
• Zwischenverstärkungsschicht aus Aluminiumfolie;
• Schalen aus Aluminium und PE werden mit zwei Schichten hochtemperaturbeständigem Klebstoff verklebt.

Für die Herstellung von Metall-Kunststoff-Produkten können zwei Arten von Polyethylen verwendet werden - PEX (vernetztes Polyethylen) und PE-RT (thermisch stabilisiertes Polyethylen).Diese Modifikationen von PE unterscheiden sich in der Herstellungstechnologie, in der Praxis bestehen die Unterschiede zwischen ihnen darin, dass PEX bei längerer Erwärmung widerstandsfähiger gegen Verformung ist, was PEX-Rohre zur bevorzugten Wahl für die Anordnung von Fußbodenheizungen und Warmwassersystemen macht.

Die zwischen der inneren und äußeren PE-Schicht liegende Folienummantelung sorgt für eine Null-Dampfdurchlässigkeit der Rohre, was wiederum Korrosionsprobleme von Heizgeräten (Kessel, Heizkörper) durch das Eindringen von Sauerstoffkühlmittel in den Innenraum minimiert.

Metall-Kunststoff-Rohre können in folgenden Systemen eingesetzt werden:

• Kalt- und Warmwasserversorgung;
• Heizkörperheizung;
• warmer Boden;
• Rohrleitungen für die Gasversorgung.

Das Betriebstemperaturmaximum von Metall-Kunststoff-Produkten beträgt +90 Grad, sie können dem Druck der Arbeitsumgebung bis zu 20 MPa standhalten.

Werkzeug zum Schneiden von Metall-Kunststoff-Rohren

Metall-Polymer-Rohre werden im Durchmesserbereich von 16-53 mm hergestellt. Produkte mit einem Durchmesser von mehr als 40 mm sind im Haushalt praktisch nicht zu finden, während Segmente bis 32 mm am meisten nachgefragt werden. Die billigsten und am häufigsten verwendeten sind Metall-Kunststoff-Rohre 16 und 20 mm, deren Kosten für die Anschlussarmaturen minimal sind.

Die Wandstärke kann 2 bis 3,5 mm betragen, der maximale Biegeradius beträgt 80 mm (bei manuellem Biegen) und 40 mm (mit Rohrbieger).

Vorteile von Metall-Kunststoff-Rohren

Zu den Vorteilen von Metall-Kunststoff-Produkten, die sie von Polymeranaloga unterscheiden, gehören:

1. Idealerweise glatte Wände (Rauigkeitskoeffizient 0,006), was die Geräuschlosigkeit der Wasserversorgung und das Fehlen von Durchgängigkeitsproblemen auch nach langer Betriebszeit garantiert.
2. Volle Beständigkeit gegen Korrosion und chemisch aggressive Substanzen.
3. Hohe mechanische Festigkeit, Beständigkeit gegen Biege- und Zugbelastung, Rissbeständigkeit.
4. Minimales Gewicht, geringe Kosten für die Rohre selbst und Verbindungselemente, die Rohrleitung ist extrem einfach mit eigenen Händen zu installieren.
5. Die Produkte lassen sich leicht biegen und behalten dank der Aluminiumschicht perfekt die gegebene Form.
6. Haltbarkeit - die Lebensdauer der Produkte übersteigt 50 Jahre und die Wartbarkeit.
7. Ästhetisches Aussehen - nach dem Verlegen muss die Rohrleitung nicht gestrichen werden.

Unter den Mängeln stellen wir die Tendenz des Materials zur linearen Ausdehnung fest. Um die damit verbundenen Probleme zu vermeiden, muss die Installation von Metall-Kunststoff-Rohren unter Einhaltung einer Reihe von Regeln durchgeführt werden, nämlich:

starre Befestigungselemente können nicht zur Fixierung verwendet werden, da beim Klemmen der Spreizleitung die Spannung im Material stark ansteigt, müssen Gleitklemmen verwendet werden; Es ist wichtig, zwischen den Clips eine Stufe von 40-60 cm einzuhalten, damit die Rohrleitung nicht zwischen den Befestigungselementen durchhängt. Im Allgemeinen sind Rohre aus Metall-Kunststoff in Bezug auf die Leistungskombination nicht nur Metall, sondern auch den meisten Polymeranaloga überlegen.

Im Allgemeinen sind Rohre aus Metall-Kunststoff in Bezug auf die Leistungskombination nicht nur Metallrohren, sondern auch den meisten Polymeranaloga überlegen.

Do-it-yourself-Installation von Metall-Kunststoff-Rohren

Das Schneiden von Rohren erfolgt mit einer Metallschere oder einer speziellen Bügelsäge. Schneider werden zum Schneiden von Metall-Kunststoff mit kleinem und mittlerem Durchmesser verwendet und sind in der professionellen Installation weit verbreitet.Scheren sind ein einfacheres Haushaltsgerät, sie können auch in der Budgetpreiskategorie gekauft werden. Hauptsache, es gibt einen bequemen und ausgewogenen Griff und die Klingen selbst sind scharf und aus hochwertigem Metall. Die Schneidegeräte sind mit einem internen Kalibrator ausgestattet, der es ermöglicht, nicht nur Metall-Kunststoff zu schneiden, sondern auch die deformierte Form der Kanten wiederherzustellen.

Neben Spezialwerkzeugen ist bei der Installation eines Systems aus Metall-Kunststoff-Rohren die Verwendung vielseitigerer Geräte erforderlich: ein Maßband, Schlüssel in der richtigen Größe, ein Abschräger, Schmirgel, ein Expander, sofern Pressfitting-Verbindungen vorhanden sind Gebraucht.

Das Sanitärsystem aus Kunststoff und Metall ist nicht nur langlebig und praktisch, sondern auch einfach zu installieren. Das Verfahren steht auch einer Person zur Ausführung zur Verfügung, die nicht über die erforderlichen Kenntnisse verfügt. Mit einem Satz der einfachsten Werkzeuge können Sie grundlegende Installationsarbeiten effizient und mit angemessenen Kosteneinsparungen durchführen, wenn Sie einfache Installationsregeln befolgen.

Kunststoff in Kombination mit Metall ist ein gutes Tandem, hat aber auch „Angst“ vor aggressiven mechanischen und ultravioletten Einwirkungen, dies muss beim Offenlegen berücksichtigt werden.
Wenn ein geschlossener Typ installiert werden soll, müssen Luken für den Zugang zu Klemmverschraubungen vorhanden sein.
Das Heizsystem kann auch aus MP-Rohren bestehen, aber in diesem Fall lohnt es sich, besonders darauf zu achten, die Unversehrtheit aller Elemente zu überprüfen und den Zustand der dauerhaftesten Verbindung aller Elemente zu beobachten. Verwenden Sie beim Auspacken neuer Elemente des Systems keine scharfen Gegenstände, selbst ein Mikrokratzer kann das gesamte System ernsthaft beschädigen.
Metallstützen und -aufhänger, die für die Rohrinstallation verwendet werden, müssen mit weichen Dichtungen ausgestattet sein, um mechanische Beschädigungen der Kunststoffoberfläche zu vermeiden.

Wie ein Kleiderschrank mit einem Kleiderbügel beginnt, beginnt die Installation von Metall-Kunststoff-Rohren mit der Auswahl und Befestigung von Kugelhähnen
Dieses Element ist für das gesamte System äußerst wichtig. Sie sollten nicht sparen und chinesische Budget-Pendants kaufen

Eine hochwertige Armatur muss bis zu 60 Atmosphären und hohen Temperaturen standhalten

Wie ein Kleiderschrank mit einem Kleiderbügel beginnt, beginnt die Installation von Metall-Kunststoff-Rohren mit der Auswahl und Befestigung von Kugelhähnen
Dieses Element ist für das gesamte System äußerst wichtig. Sie sollten nicht sparen und chinesische Budget-Pendants kaufen. Eine hochwertige Armatur muss bis zu 60 Atmosphären und hohen Temperaturen standhalten. Im Falle eines Lecks ist es der Wasserhahn, der den Wasserfluss in kürzester Zeit stoppen kann.

Kommt der Wasserhahn seiner direkten Aufgabe zum richtigen Zeitpunkt nicht nach, drohen dem Sanitärsystem schwere Schäden.

Im Falle eines Lecks ist es der Wasserhahn, der den Wasserfluss in kürzester Zeit stoppen kann. Kommt der Wasserhahn seiner direkten Aufgabe zum richtigen Zeitpunkt nicht nach, drohen dem Sanitärsystem schwere Schäden.

Wie ein Kleiderschrank mit einem Kleiderbügel beginnt, beginnt die Installation von Metall-Kunststoff-Rohren mit der Auswahl und Befestigung von Kugelhähnen

Dieses Element ist für das gesamte System äußerst wichtig. Sie sollten nicht sparen und chinesische Budget-Pendants kaufen. Eine hochwertige Armatur muss bis zu 60 Atmosphären und hohen Temperaturen standhalten.Im Falle eines Lecks ist es der Wasserhahn, der den Wasserfluss in kürzester Zeit stoppen kann.

Kommt der Wasserhahn seiner direkten Aufgabe zum richtigen Zeitpunkt nicht nach, drohen dem Sanitärsystem schwere Schäden.

Im Falle eines Lecks ist es der Wasserhahn, der den Wasserfluss in kürzester Zeit stoppen kann. Kommt der Wasserhahn seiner direkten Aufgabe zum richtigen Zeitpunkt nicht nach, drohen dem Sanitärsystem schwere Schäden.

Wenn das gesamte System von Grund auf neu installiert wird, umfasst es die Installation von Reinigungsfiltern, Messgeräten, einem Druckminderer und einem Verteiler für die Verrohrung im gesamten Bereich. Es wird empfohlen, Rohre zusammen mit Filtern zu montieren, um zu verhindern, dass technischer Schmutz in das System gelangt.

Lesen Sie auch:

Do-it-yourself-Installation von Metall-Kunststoff-Rohren: Wo soll ich anfangen?

Beginnen wir mit dem Umgang mit Metall-Kunststoff-Rohren, indem wir lernen, wie man sie richtig schneidet. Tatsache ist, dass diese Art von Rohr selbst ein relativ weiches Material ist – falscher oder ungenauer Druck mit einer Schere kann das Rohrende einfach plattdrücken. Ein verformtes Rohr wird, selbst wenn es begradigt wird, viel stärker komprimiert, daher steigt die Wahrscheinlichkeit einer Leckage.

Do-it-yourself-Installation von Metall-Kunststoff-Rohren - Trimmen

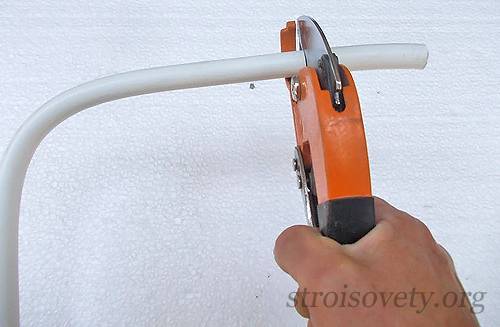

Der Prozess des Schneidens von Metall-Kunststoff-Rohren sieht ungefähr so ​​aus: Zuerst müssen Sie mit leichtem Druck einen kleinen Einschnitt am halben Durchmesser des Rohrs machen, danach schneiden wir das Rohr durch Drehen der Schere im Kreis ab Ende. Auf diese Weise wird ein glatter und faltenfreier Rohrrand erzielt.

Vorrichtung zum Montieren von Metall-Kunststoff-Rohren

Ohne die richtige Verbindung des Rohres mit dem Fitting ist eine qualitativ hochwertige Installation nicht möglich. Um das Prinzip ihrer Verbindung zu verstehen, ist es notwendig, das Design der Klemmverschraubung zu untersuchen.Es besteht aus drei Teilen - einem Körper (auf dessen einer Seite entweder ein Gewindeanschluss oder ein Anschlussstück und auf der anderen Seite ein Anschlussstück mit Ringgummidichtungen vorhanden ist), einer Überwurfmutter und einem Konusring. Es sind diese drei Elemente, die die Dichtigkeit der Verbindung gewährleisten. Ein solcher Verbinder funktioniert ganz einfach - wenn die Mutter angezogen wird, drückt der Kompressionsring das Rohr zusammen und zwingt es fest und mit Mühe, die Armatur mit einer Gummidichtung anzubringen.

So verbinden Sie Metall-Kunststoff-Rohre Foto

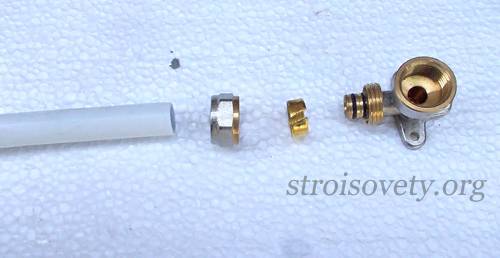

Nun zur direkten Verbindung von Rohr und Fitting. Zunächst ist es notwendig, eine Mutter auf das zu verbindende Rohrende zu setzen und danach den Messing-Klemmring festzuziehen. Bei verschiedenen Modellen von Metall-Kunststoff-Rohren kann der Kompressionsring auf unterschiedliche Weise hergestellt werden - einige Hersteller machen ihn zu einem Kegel, andere machen ihn gerade mit großen Fasen. Die mit Fasen können auf beiden Seiten installiert werden, und die mit Konus werden mit der dünnen Seite des Fittings auf das Rohr gesteckt.

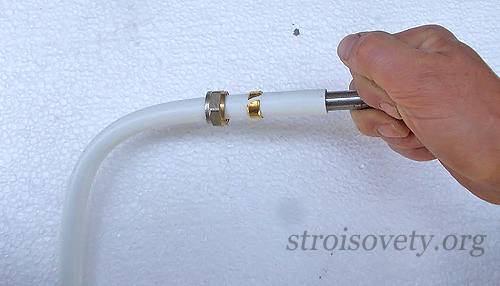

Anziehen? Nun muss die gleichmäßig geschnittene Kante kalibriert werden. In der Regel ist der Innendurchmesser von Metall-Kunststoff-Rohren etwas kleiner als der Fittingfitting - dies geschieht, um eine hohe Crimpdichte zu erreichen. Im Normalzustand ist das Aufziehen des Rohres auf das Fitting ziemlich schwierig. Wir führen das Messgerät in das innere Loch des Rohrs ein und tauchen es einige Zentimeter tief ein, indem wir es in verschiedene Richtungen drehen. Einige Handwerker verwenden anstelle eines Kalibrators den Griff eines verstellbaren Schraubenschlüssels - dies ist falsch und kann zu unangenehmen Folgen in Form einer Verformung des Rohrendes und infolgedessen zu einer Undichtigkeit der Verbindung führen.

Arbeiten mit Metall-Kunststoff-Rohren - Kalibrierung

Nachdem wir die Armatur leicht mit Wasser angefeuchtet haben, setzen wir ein Rohr darauf.Es ist notwendig, es bis zum Ende zu ziehen, bis das Rohr an einem kleinen weißen Ring anliegt. Wenn Sie das Rohr nicht vollständig einführen, erhöht sich die Wahrscheinlichkeit, dass es während des Betriebs abgerissen wird, um ein Vielfaches. Zu diesem Zeitpunkt sollten Sie die Gleichmäßigkeit des Schnitts überprüfen - wenn das Rohr von allen Seiten gleichmäßig am weißen Ring anliegt, ist alles in Ordnung. Wenn auf beiden Seiten ein Spalt von mehr als einem Millimeter vorhanden ist, ist es besser, das Rohr zu entfernen und sein Ende erneut abzuschneiden, da ein solches Andocken zu einem Leck führen kann.

Verbindung eines Metall-Kunststoff-Rohrs und eines passenden Fotos

Wenn alles normal angeschlossen ist, können Sie die Mutter so nah wie möglich an die Armatur heranführen und mit verstellbaren Schraubenschlüsseln mit aller Kraft festziehen, bis ein charakteristisches Quietschen oder Quietschen auftritt. Haben Sie keine Angst zu ziehen - wenn die Armatur von hoher Qualität ist, hält die Mutter jeder Belastung stand. Wenn es knallt, ist das noch besser. Sie werden minderwertige Ersatzteile los, deren Betrieb zu einer Überschwemmung führen könnte.

So crimpen Sie eine Metall-Kunststoff-Rohrverschraubung

Hier ist im Prinzip die gesamte Installation von Metall-Kunststoff-Rohren mit eigenen Händen. Schwierig? Für mich gibt es nichts einfacheres. Nun, Sie urteilen selbst - jemand wird meine Meinung unterstützen, aber für jemanden wird diese Arbeit unmöglich erscheinen.

Der Autor des Artikels ist Yuri Panovsky

Was ist die Besonderheit von Propylenrohren, die in Heizsystemen verwendet werden?

Seit dem Aufkommen von Propylen auf dem Markt für Heizgeräte ist die Organisation der Kommunikation innerhalb des Hauses viel einfacher und billiger geworden. Im Gegensatz zu Metallrohren ist eine Rohrleitung aus Polypropylen-Verbrauchsmaterialien 3-5 mal billiger.Darüber hinaus ist es aufgrund der erschwinglichen Produktkosten bereits möglich, nicht an der Länge der Kommunikationsleitungen zu sparen. Früher war der Faktor der hohen Kosten für Verbrauchsmaterialien der Hauptgrund dafür, dass das Heizen im Haus auf ein Minimum reduziert wurde, mit erheblichen technologischen und gestalterischen Einschränkungen.

Durch die Verlegung von Rohren für den Heizkreislauf mit Propylenprodukten können Sie eine vollwertige Hausheizung ausstatten, mit der alle Wohnräume beheizt werden können. Die niedrigen Kosten von Propylen-Verbrauchsmaterialien sind das Ergebnis der niedrigen Kosten des Herstellungsprozesses. Dies sind jedoch noch nicht alle Vorteile, die Polymer-Verbrauchsmaterialien bieten. Lassen Sie uns auf einige andere wichtige Aspekte eingehen. Polypropylenrohre sind beispielsweise:

• Beständigkeit gegen hohe Temperaturen;
• gute Beständigkeit gegen mechanische Beanspruchung;
• Beständigkeit gegen Korrosionsprozesse;
• Hochleistung;
• lange Lebensdauer;
• Umweltsicherheit.

Von all dem ist besonders die thermische Stabilität von Polypropylen hervorzuheben. Erst bei sehr hohen Temperaturen beginnt das Material seine Struktur und Form zu verändern. Beim Erreichen der Marke von 1400 °C nimmt die Plastizität des Materials zu. Polypropylen ändert leicht seine Form. Bei etwa 1750 °C beginnt Polypropylen zu schmelzen. Diese Eigenschaft des Stoffes ist entscheidend für seine industrielle Verwendung. In Heizsystemen kann die Temperatur des Kühlmittels maximal 950 ° C erreichen, was den technologischen Parametern von Polypropylenprodukten entspricht.

Die Zugabe bestimmter Stabilisatoren zur Polymerzusammensetzung macht Propylenrohre widerstandsfähig gegen Korrosion, aggressive Umgebungen und dynamische Belastungen. Durch diese Komponenten wird die Lebensdauer von Propylen-Rohrleitungen deutlich erhöht.

Polypropylen hat eine hohe Wasserbeständigkeit, die die Verwendung von Rohren aus diesem Material ermöglicht, die Verlegung von Flüssigkeitskommunikationen, einschließlich Sanitär- und Heizkreisläufen.

Trotz der Masse an positiven Eigenschaften und Eigenschaften haben Polypropylenrohre einen Nachteil, der den Zustand der Autobahn beeinträchtigen kann, wenn die Verlegetechnologie nicht befolgt wird. Dies ist ein hoher Wärmeausdehnungskoeffizient. Dieser Aspekt muss bei der Auswahl der Verbrauchsmaterialien für den Heizkreis berücksichtigt werden.

Dank dieser Qualitäten und Eigenschaften von Polymeren sind Polypropylenrohre zu einer hervorragenden Alternative zur Verwendung von Metallverbrauchsmaterialien und Metall-Kunststoff-Produkten geworden. Die einzige Bedingung, mit der Sie alle positiven Eigenschaften von Polypropylenrohren optimal nutzen können, ist die korrekte Installation der Heizung.

Biegen von Metall-Kunststoff

Der Vorteil des Materials ist die Fähigkeit, der Rohrleitung die gewünschte Biegung zu geben, was bedeutet, dass die Anzahl der Anschlüsse geringer ist. Kunststofffäden werden bei der Verlegung des „Warm Floor“-Systems gebogen, wenn beim Verlegen der Leitung durch den Wohnraum eine Wendung benötigt wird. Der Biegeprozess wird auf 4 Arten durchgeführt:

• manuell;
• professionelle Feder;
• Gebäude Haartrockner;
• mit Rohrbiegewerkzeug.

Nur ein erfahrener Fachmann kann manuell biegen. Andernfalls können Sie sich zu stark biegen und der Kunststoff platzt.

Zum Biegen einer Metall-Kunststoff-Struktur wird eine professionelle Feder gekauft. Es wird gemäß den Parametern des Rohrs gekauft, da es in diese Struktur eingefügt wird. Mit einer Feder ist es einfacher, einen Biegewinkel herzustellen, wodurch keine Defekte auf der Oberfläche der Rohrleitung entstehen.

Der Heißluftstrom des Bauföhns wird auf den Metall-Kunststoff gelenkt. Es wird biegsam und biegt sich leicht in die richtige Richtung. Der warme Kunststoff biegt sich leicht ohne Gewaltanwendung.

Wenn Sie wenig Erfahrung mit der Arbeit mit Metall-Kunststoff-Rohren haben, wird empfohlen, einen Armbrust-Rohrbieger zu verwenden. Ein Produkt beliebiger Größe wird gebogen: gewünschter Biegewinkel eingestellt, Kunststoff eingelegt, Griffe zusammengeführt. Das Tool wird auch einer unerfahrenen Person helfen, damit fertig zu werden.

Die Verbindung von Metall-Kunststoff-Rohren wird durchgeführt, wenn alte durch neue ersetzt oder die Hauptleitung repariert wird. Sie können die Arbeit selbst erledigen. Die Installation ist einfach, wenn für die Verlegung Metall-Kunststoff-Material gewählt wird. Der Vorteil dieser Wahl liegt auf der Hand: Die Rohrleitung wird nicht lackiert, das Material rostet nicht, auch die lange Struktur ist nicht schwer, das Material biegt sich in die richtige Richtung.

Die Wasserversorgungsleitung oder das Heizsystem hält länger als ein Jahr, vorausgesetzt, es wird keinen hohen Temperaturen (Verformung tritt auf) oder umgekehrt niedrigen Temperaturen (die Rohrleitung friert bei Temperaturen unter 0°C ein) ausgesetzt.

Anschlussmöglichkeiten von Rohren aus Metall-Kunststoff sind einfach umsetzbar. Sie unterscheiden sich in der Möglichkeit, die Struktur zu zerlegen.

Montage

Die Do-it-yourself-Installation von Metall-Kunststoff-Rohren ist ein ziemlich unterhaltsamer und sogar kreativer Prozess. Nachdem die Ventile ausgetauscht wurden, schließen Sie die Wasserzufuhr und fahren Sie mit der Installation fort.Installieren Sie einen Grobfilter und einen Feinfilter hinter dem Ventil (optional).

Sie unterscheiden sich in der Größe der Filterzelle. Den Feinfilter vernachlässigen viele Menschen vergebens. Er ist es, der kleine Kalkpartikel aus Rohren zurückhält, die in teure Keramikmischer gelangen und die glatte Oberfläche von Keramikplatten beschädigen können.

Außerdem stoppt er die „Kleinigkeit“, die sich im Filter am Wasserhahn ansammelt, und reduziert den Wasserdruck.

Installieren Sie als Nächstes die Zähler, falls Sie sie verwenden, und fahren Sie mit der Verkabelung fort.

Wenn in der Wohnung viele Verbraucher parallel ans Wasser angeschlossen sind, dann nutzen Sie den Kollektor.

Dieses Gerät hat den Vorteil, dass es alle Verbraucher mit dem gleichen Druck versorgt und an jedem Zweig ein separater Hahn montiert werden kann.

Etwas tiefer können wir das Installationsvideo von Metall-Kunststoff-Rohren deutlich sehen. Es ist nützlich, die innere Struktur eines Metall-Kunststoff-Rohrs zu kennen.

Das Gerät aus Metall-Kunststoff-Rohren

Kombinierte Rohre aus Metall und Polymeren bestehen aus fünf Schichten. Die Außen- und Innenschicht bestehen aus vernetztem Polyethylen mit einer Aluminiumhülle dazwischen. Schichten aus Polyethylen und Aluminium werden durch Klebeschichten zusammengehalten.

Diese Konstruktion bietet Metall-Kunststoff-Rohren eine Reihe von Vorteilen:

• Polymerschichten haben eine hohe Korrosionsbeständigkeit und bieten Aluminium Schutz vor Feuchtigkeit und aggressiven Umgebungen;
• Die Aluminiumschicht ermöglicht eine einfache Installation von Metall-Kunststoff-Rohren mit Ihren eigenen Händen, dank der Fähigkeit, die dem Rohr gegebene Form beizubehalten.

Die Durchmesser von Metall-Kunststoff-Rohren variieren zwischen 16-32 mm. Die Installation bestimmter Arten solcher Rohre kann nur mit Fittings des gleichnamigen Herstellers durchgeführt werden, und einige sind in dieser Hinsicht universell und ermöglichen die Verwendung beliebiger Fittings.

Methoden zum Verbinden und Installieren von Metall-Kunststoff-Rohren

Fittings werden verwendet, um einzelne Teile einer Metall-Kunststoff-Rohrleitung zu verbinden. Dieser Teil besteht aus einer Armatur, einem Spaltring und einer Mutter. Sie sind in einer Vielzahl von Formen und Größen erhältlich und verbinden Rohre mit demselben oder unterschiedlichen Durchmessern. Hauptarten von Armaturen:

• Steckbeschläge;
• Kompression;
• Spannzange;
• Gleiten;
• Pressfitting.

Jede der Strukturen verdient eine separate Beschreibung.

Steckbeschläge

Hergestellt aus PPSU-Polyethylen, das sich durch hohe mechanische Festigkeit, Beständigkeit gegen niedrige Temperaturen und Langzeitbetrieb auszeichnet. Diese Verbinder werden in Kalt- und Warmwasserleitungen, Fußbodenheizungen und anderen Heizungsarten eingesetzt.

Führen Sie während der Installation die folgenden Arbeiten aus:

1. Schneiden Sie die erforderlichen Abschnitte.
2. Kalibrieren Sie die Rohrenden.
3. Grate entfernen, anfasen.
4. Die Armatur wird am Rohr an der Steuerbohrung in ihrem Körper montiert.
5. Setzen Sie auf der Rückseite den zweiten Abschnitt der Rohrleitung ein.

Nach der Montage der Baugruppe wird die Verbindung mit einem Crimpring fixiert.

Kompressionsverbindung

Am einfachsten ist es bei der Montage von Rohrleitungen. Vor Arbeitsbeginn Segmente in gewünschter Länge schneiden, Kanten reinigen, Fase schneiden. Die Kante muss senkrecht zur Rohrachse stehen.Führen Sie als Nächstes die folgenden Schritte aus:

1. Eine Überwurfmutter wird auf das Rohr gesteckt, ein Spaltring wird darauf gesteckt.
2. Die Armatur wird mit Wasser befeuchtet, ein Rohr darauf gelegt und mit der Kante gegen den hervorstehenden Kragen gelegt.
3. Ziehen Sie die Mutter von Hand bis zum Anschlag an.
4. Befestigen Sie die Verbindung mit einem Schlüssel, während 1-2 Windungen des Gewindes sichtbar sein sollten.

Es ist zu beachten, dass sowohl ein zu starkes als auch ein zu geringes Anziehen der Mutter zu einer undichten Verbindung führt.

Steckverbindung

Solche Elemente werden verwendet, wenn Produkte aus unterschiedlichen Materialien und unterschiedlichen Durchmessern verbunden werden. Beim Verbinden von Elementen aus Metall und Metall-Kunststoff muss der Gewindeteil des Fittings dem Durchmesser der Metallrohrleitung entsprechen.

Der Anschluss mittels Steckverschraubung erfolgt wie folgt:

• Kabel oder eine andere weiche Isolierung wird auf ein Stahlrohr gewickelt;
• eine Armatur wird darauf gelegt;
• Am Ende des Metall-Kunststoff-Elements wird eine Unterlegscheibe mit einer Mutter angebracht.

Das Gelenk wird durch Aufschrauben der Mutter auf den Körper befestigt. Spannen Sie die Montierung mit einem speziellen, sogenannten Gasschlüssel.

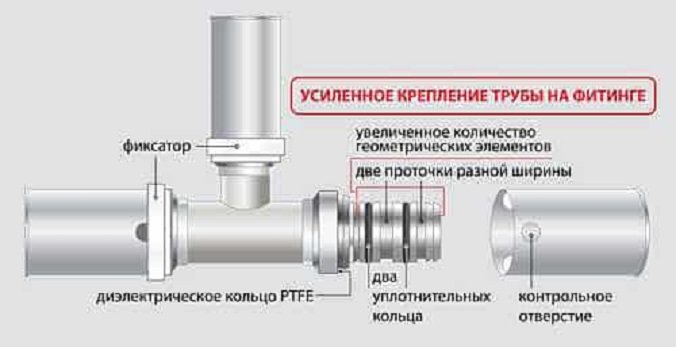

Pressfitting

Das Design umfasst einen Körper und eine Crimphülse. Die Vorbereitung des Rohrabschnitts erfolgt wie bei den vorherigen Anschlüssen, die weitere Montagereihenfolge ist wie folgt:

• setzen Sie eine Hülse auf ein Rohrstück;
• eine Dichtung wird auf das Gewindeteil geschraubt;
• Führen Sie ein Fitting in das Rohr ein und bringen Sie es zum Loch an seinem Körper.
• Verwenden Sie dann eine Zange mit Pads in der richtigen Größe.
• Die Zange wird zum äußersten Teil verschoben, die Griffe werden zusammengedrückt, das Teil wird gecrimpt.

Als Ergebnis dieses Vorgangs werden auf der Oberfläche der Hülse zwei kreisförmige Vertiefungen gleicher Tiefe gebildet. Pressfittings halten einem Druck von 10 atm stand, was für interne Rohrleitungen von Flachbauten völlig ausreicht.

Schiebebeschläge

Dieser Verbinder besteht aus einem Fitting und einer verschiebbaren Kunststoffhülse. Sie setzt das Rohr mit Presspassung auf und drückt es zusammen. Ein Expander wird verwendet, um das Rohr zu erweitern. Das Verfahren ist wie folgt:

1. Auf eines der Rohre wird eine Kunststoffhülse aufgesetzt.
2. Der zweite Rohrabschnitt wird mit einem Expander aufgeweitet.
3. Den Fitting bis zum Anschlag einführen.
4. Hülse auf den Fitting schieben und einpressen.

Die Dichtheit der Verbindung wird durch die Fähigkeit von Polypropylen gewährleistet, aufgrund seiner Elastizität in seinen ursprünglichen Zustand zurückzukehren.

Druckprüfung des Sanitärsystems

Wenn die Installation einer Wasserleitung aus Metall-Kunststoff-Rohren abgeschlossen ist, muss sie mit dem Druckprüfverfahren auf Dichtheit geprüft werden:

1. Der mit Wasser gefüllte Prüfraum muss dicht verschlossen werden (mittels Hähne / Ventile).
2. Schließen Sie eine Pumpe an das Verbindungsrohr eines der Wasserhähne an (manuell, mit geringer Leistung ist für ein Hauswasserversorgungssystem geeignet).
3. Pumpen Sie mit einer Druckpumpe Wasser mit einem höheren Druck als dem berechneten Arbeitsdruck in den ausgewählten Bereich, schalten Sie dann die Pumpe aus und notieren Sie die Manometerwerte.
4. Halten Sie das System für eine Weile unter Druck - mindestens eine halbe Stunde.
5. Vergleichen Sie dann die aktuellen Manometerwerte mit dem ursprünglichen Wert. Wenn die beiden Werte unterschiedlich sind, ist etwas schief gelaufen, es gibt ein Leck.

Rohrquetschpumpe

Wenn Sie eine offene Dichtung haben, kann der Problembereich visuell erkannt werden. Nach der Fehlerbehebung müssen Sie erneut Druck aufbauen.
