Installation eines Wasserversorgungssystems aus Polypropylenrohren: typische Schaltpläne + Installationsmerkmale

Innen- oder Außenverlegung

Einer der Vorteile von Rohrleitungen aus Polypropylen besteht darin, dass sie sich leicht in Wände und Böden einbetten lassen. Dieses Material korrodiert nicht, reagiert nicht mit Materialien und leitet keine Streuströme. Im Allgemeinen können Rohre bei korrekter Verbindung problemlos in der Wand oder im Boden versteckt werden. Der ganze Haken besteht darin, eine qualitativ hochwertige Verbindung herzustellen.

Polypropylen-Rohrleitungen können in Wänden oder im Boden versteckt werden

Um sicherzustellen, dass das montierte System nicht undicht ist, wird es überprüft - es wird eine Druckprüfung durchgeführt. Dafür gibt es spezielle Geräte. Sie verbinden, pumpen Wasser, erhöhen den Druck.Unter diesem Druck steht die Wasserversorgung für mehrere Tage. Wenn keine Undichtigkeiten gefunden wurden, funktioniert bei Betriebsdruck alles lange und problemlos.

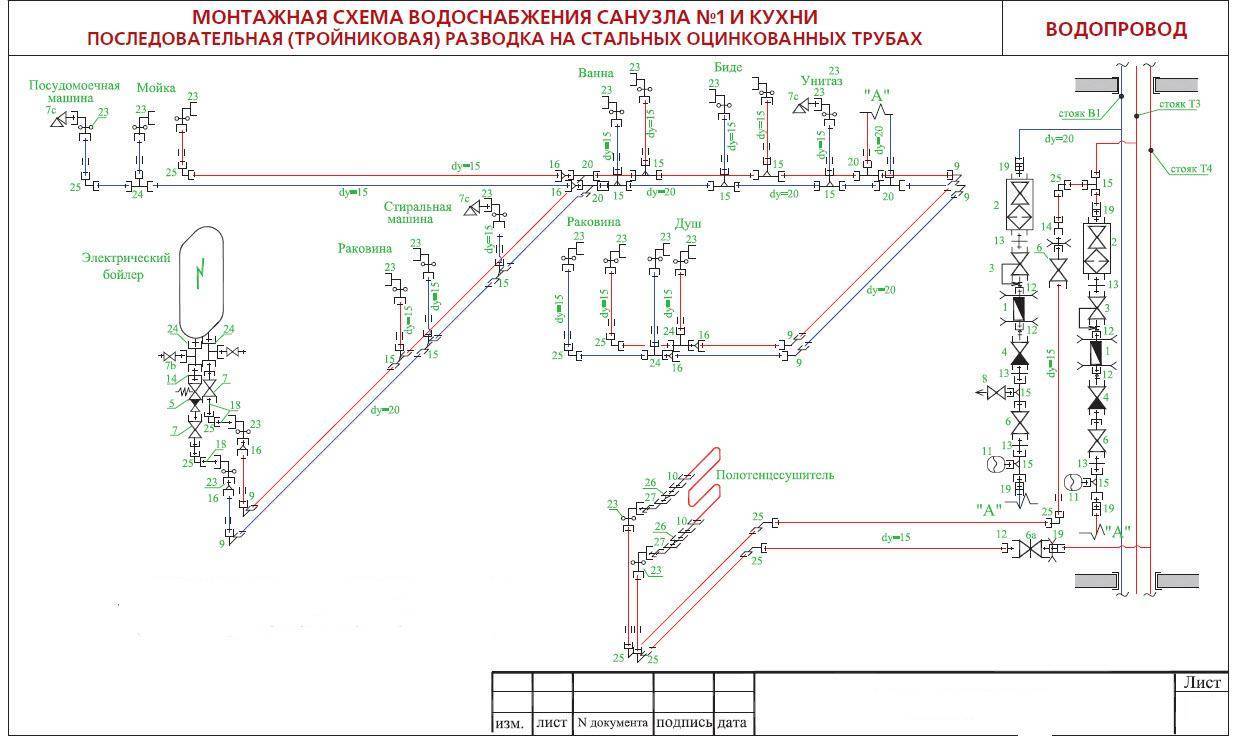

Verlegeschema

• konsistent;
• parallel.

Die serielle Verbindung erfolgt an einem Punkt mit einer Abzweigung vom Hauptrohr unter Verwendung von T-Stücken für Rohrleitungsabzweigungen. Dies ist das wirtschaftlichste System, aber wenn mehrere Verbraucher gleichzeitig angeschlossen sind, ist ein starker Abfall des Wasserdrucks im Netz möglich.

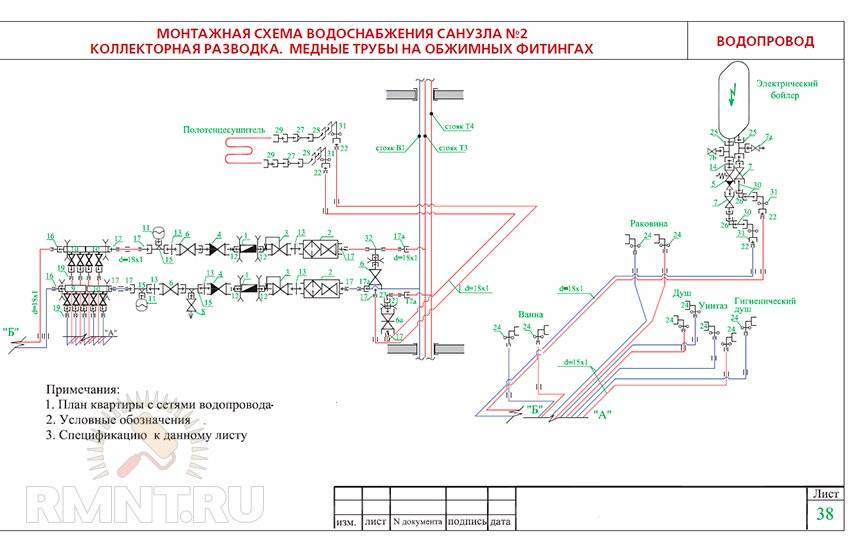

Der Schaltplan wird unter Berücksichtigung aller während der Arbeiten vorgenommenen Änderungen erstellt und muss genaue Informationen über die Rohrleitung enthalten. Während des Baus eines Wohngebäudes wird das Rohrleitungsschema in die Gesamtkonstruktion des Gebäudes einbezogen.

Das Diagramm zeigt:

• Verlegen von Rohren für die Kalt- und Warmwasserversorgung;
• Abflüsse und Sicherheitsventile;
• Standort von Steuergeräten;
• besondere Beschläge;
• Eingangspunkt für die Analyse von Wasser aus einer zentralen Leitung;
• Ersatzleitungsschema;
• Wassereinlass und -auslass.

Vielleicht interessiert Sie auch ein Artikel über das Verlegen von Rohrleitungen im Badezimmer mit Ihren eigenen Händen.

Lesen Sie hier einen Artikel über die Besonderheiten der Kollektorverkabelung von Wasserversorgungsleitungen in einer Wohnung.

Vorteile der Verwendung von Polypropylen in Heizsystemen

Es gibt viele solcher Vorteile:

1. Einfache Installation. Wie bereits erwähnt, kann sogar eine Person mit einem Lötkolben damit umgehen, während für die Installation von Stahlrohren ein Schweißer erforderlich ist.
2. Das Heizen mit Kunststoffrohren kostet Sie um ein Vielfaches günstiger.
3. Dieses Material unterliegt keiner Korrosion und kann daher bis zu fünfzig Jahre halten.
4. Seine Verwendung wirkt sich positiv auf die Wärmeübertragung des Systems aus.
5. Solche Rohre "überwachsen" nicht, dh Salze lagern sich nicht auf ihrer Innenfläche ab.
6. Schließlich ist Polypropylen, obwohl es flexibel ist, auch sehr stark, sodass es bei hohen Drücken oder Temperaturen verwendet werden kann.

Video zur Rohrauswahl

All dies trägt dazu bei, dass Heizsysteme mit Polypropylenrohren heute immer häufiger eingesetzt werden.

Welche Rohre sollten für Heizungsanlagen verwendet werden?

Bei der Auswahl von Rohren aus Polypropylen müssen die Eigenschaften Ihrer zukünftigen Heizung mit den Bedingungen verglichen werden, unter denen dieses oder jenes Material verwendet werden kann. Für Heizsysteme ist es wünschenswert, die folgenden Rohrmarken zu verwenden:

1. PN25.
2. PN20.

Tatsache ist, dass sie die Kühlmitteltemperatur von neunzig Grad perfekt vertragen und für einige Zeit (wenn auch begrenzt) einem unerwarteten Sprung auf hundert Grad standhalten. Solche Rohre müssen unter Bedingungen verwendet werden, bei denen der Druck 25 bzw. 20 Atmosphären nicht übersteigt. Wenn Sie sich jedoch zwischen diesen Optionen entscheiden, ist es für Heizsysteme natürlich besser, ein verstärktes Rohr PN25 zu wählen.

Lesen Sie auch, wie ein Thermostat an ein Heizsystem angeschlossen wird

Warum so? Tatsache ist, dass sein Design eine Folie hat, die die Festigkeit des Produkts erheblich erhöht. So wird es aufgrund der Wärmeausdehnung weniger verformt.

Die Hauptsache ist ein kompetentes Projekt

Wenn Sie die Installation einer Heizung aus Polypropylenrohren selbst planen, müssen Sie zunächst das richtige Projekt erstellen. Ohne die entsprechende Ausbildung ist dies äußerst schwierig, also lassen Sie es die Experten tun.

Alles erklärt sich aus der Tatsache, dass es viele Faktoren gibt, die den Betrieb der Heizung beeinflussen, und eine unwissende Person kann sie kaum alle berücksichtigen. Hier sind sie:. Korrekte Auswahl des Durchmessers

Korrekte Auswahl des Durchmessers

Es sei daran erinnert, dass es im System Rohre mit unterschiedlichen Durchmessern gibt, wodurch die effizienteste Zirkulation des Wärmeträgers erreicht werden kann.
Die Anzahl der Heizgeräte sowie deren Standort spielen eine wichtige Rolle bei der Temperatur.
Die Neigungswinkel von Kunststoffrohren müssen normiert werden, was besonders bei Anlagen mit Naturumlauf wichtig ist. Obwohl, wenn Sie sehen, und im Fall einer Zwangszirkulation, ist dies auch wichtig.
Auch die Temperatur und der Druck des Kühlmittels hängen maßgeblich von der Kennzeichnung der Rohre ab. Die beste Option sind verstärkte Rohre aus Polypropylen.

Die beste Option sind verstärkte Rohre aus Polypropylen.

Wichtig! Vor der Ausarbeitung eines Projekts müssen alle Merkmale des Raums berücksichtigt werden, um herauszufinden, ob es möglich ist, das eine oder andere Heizsystem darin zu installieren. Auf dieser Grundlage sollten Sie ein Projekt erstellen. Dieses Projekt sollte Folgendes beinhalten:

Dieses Projekt sollte Folgendes beinhalten:

1. Zeichnung der Kesselverrohrung.
2. Alle verwendeten Rohrdurchmesser.
3. Nuancen der Befestigung und Installation aller Heizgeräte.
4. Informationen zu Rohrneigungswinkeln.

Wenn Sie planen, ein Heizsystem in einem Gewächshaus zu installieren, lesen Sie die Anweisungen hier

Für dieses Projekt sollte eine weitere Installation der Heizung aus Polypropylenrohren durchgeführt werden. Es wird in etwa so aussehen.

Darüber hinaus ist hinzuzufügen, dass es zwei Arten von Kunststoffrohrinstallationsschemata gibt:

1. Mit Bodenüberlauf. Es gibt eine spezielle Pumpe, die Wasser destilliert.Der Vorteil eines solchen Systems besteht darin, dass es auch in Häusern mit zwei oder mehr Stockwerken verwendet werden kann. Außerdem darf hier der Durchmesser der Rohre kleiner sein und der Schaltplan spielt überhaupt keine Rolle.
2. Mit einem oberen Überlauf, bei dem sich das Kühlmittel von selbst bewegt, angetrieben durch den Temperaturunterschied. Dieses System ist in der Privatwirtschaft weit verbreitet. Es zeichnet sich durch Einfachheit und Komfort aus, es werden keine Pumpen oder andere zusätzliche Geräte benötigt, sodass keine besonderen Kosten anfallen.

Entwurf des Wasserversorgungssystems

Die Grundlage für die Schaffung eines normal funktionierenden Wasserversorgungssystems ist ein gut gemachtes Projekt. Dazu wird eine gründliche Vermessung aller Räumlichkeiten durchgeführt, in denen Rohrleitungen geplant sind. Basierend auf diesen Messungen und dem Standort der Rohrleitungen wird ein Rohrleitungsschema erstellt. Sie sollte an den Bebauungsplan gebunden und in angemessenem Maßstab ausgeführt werden.

Während des Designprozesses müssen Sie Folgendes festlegen:

• Anzahl der Verbraucher;
• Länge und Durchmesser von Rohröffnungen;
• Anzahl der Anschlüsse und Bögen der Rohrleitung;
• Die erforderliche Anzahl von Adaptern, Splittern und anderen Verbindungselementen;
• Die Möglichkeit, Rohrleitungsabschnitte in den Wänden und unter dem Boden zu platzieren;
• Verbindungsorte und die Möglichkeit, ungehinderten Zugang zu ihnen zu gewähren;
• Die Lage und Größe aller möglichen Hindernisse und Möglichkeiten, sie zu umgehen.
• Alle Größen in einer Tabelle.

Bei der Erstellung eines Projekts sollte berücksichtigt werden, dass die Anzahl der Biegungen und Verbindungen minimal sein sollte, da Biegungen den Wasserdruckverlust in den Rohren beeinflussen und die Gefahr von Undichtigkeiten an den Verbindungen von Rohrleitungsabschnitten besteht. Rohre sollten auch von Wärmequellen ferngehalten werden, da Kunststoffrohre unter dem Einfluss hoher Temperaturen einer Verformung unterliegen.

Verkabelung für Sanitär

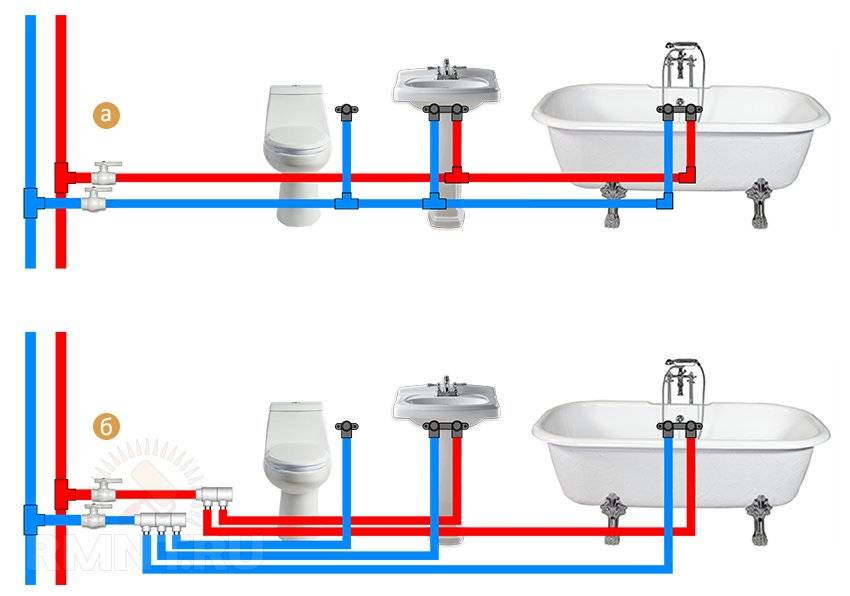

Es gibt zwei grundlegend unterschiedliche Aufbau- und Funktionsprinzipien der Organisation des Wasserversorgungssystems. Jeder von ihnen hat seine eigenen positiven und negativen Eigenschaften und erfordert eine unterschiedliche Menge an Materialien.

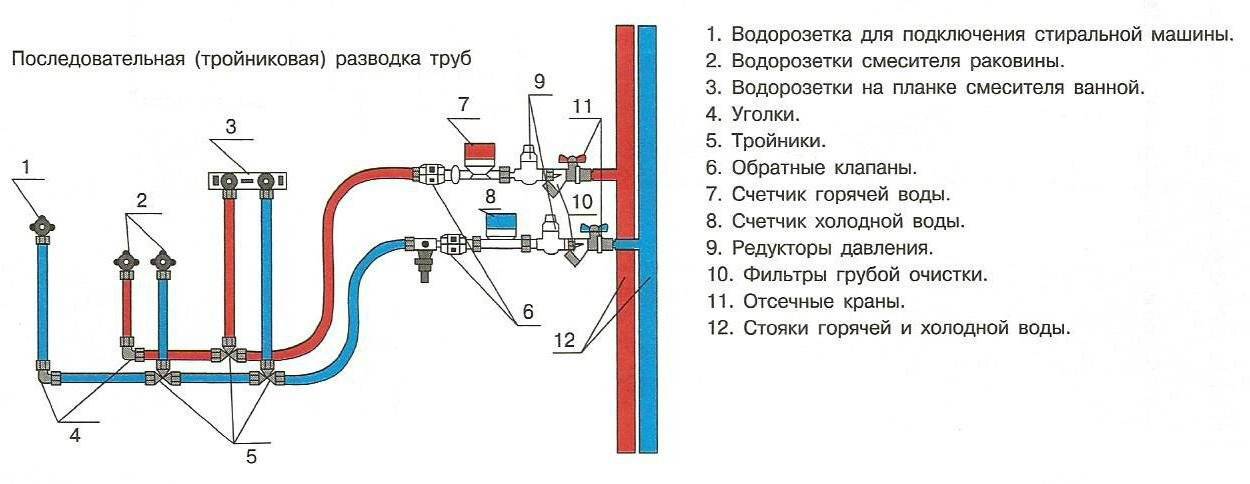

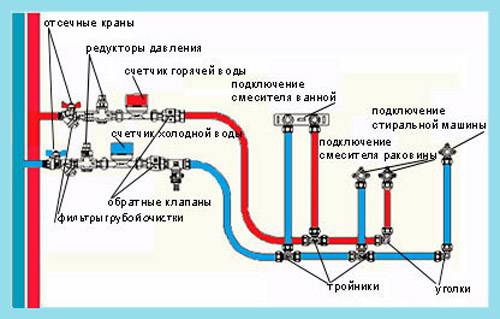

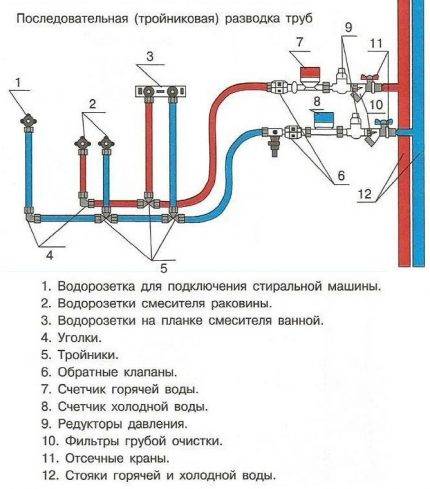

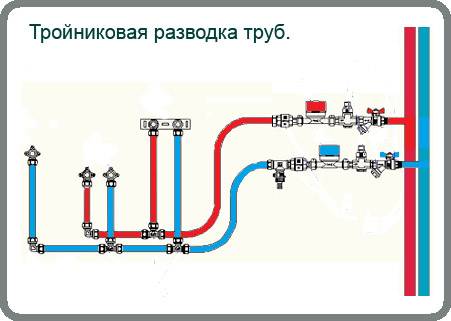

• Die erste Option für die Verrohrung ist ein T-Stück oder eine serielle Art, Verbindungselemente zu platzieren. Bei einem solchen Schaltplan zweigt durch den Einbau von Verteilern von einer gemeinsamen Hauptleitung zu jedem Verbraucher eine eigene Rohrleitung ab.
• Die Installation eines solchen Systems erfordert weniger Materialien, aber je weiter der Verbraucher vom Beginn der Wasserversorgung entfernt ist, desto weniger Wasserdruck wird in diesem Bereich erzeugt. Dies macht sich vor allem dann bemerkbar, wenn eine große Anzahl von Sanitärarmaturen gleichzeitig im Einsatz sind.

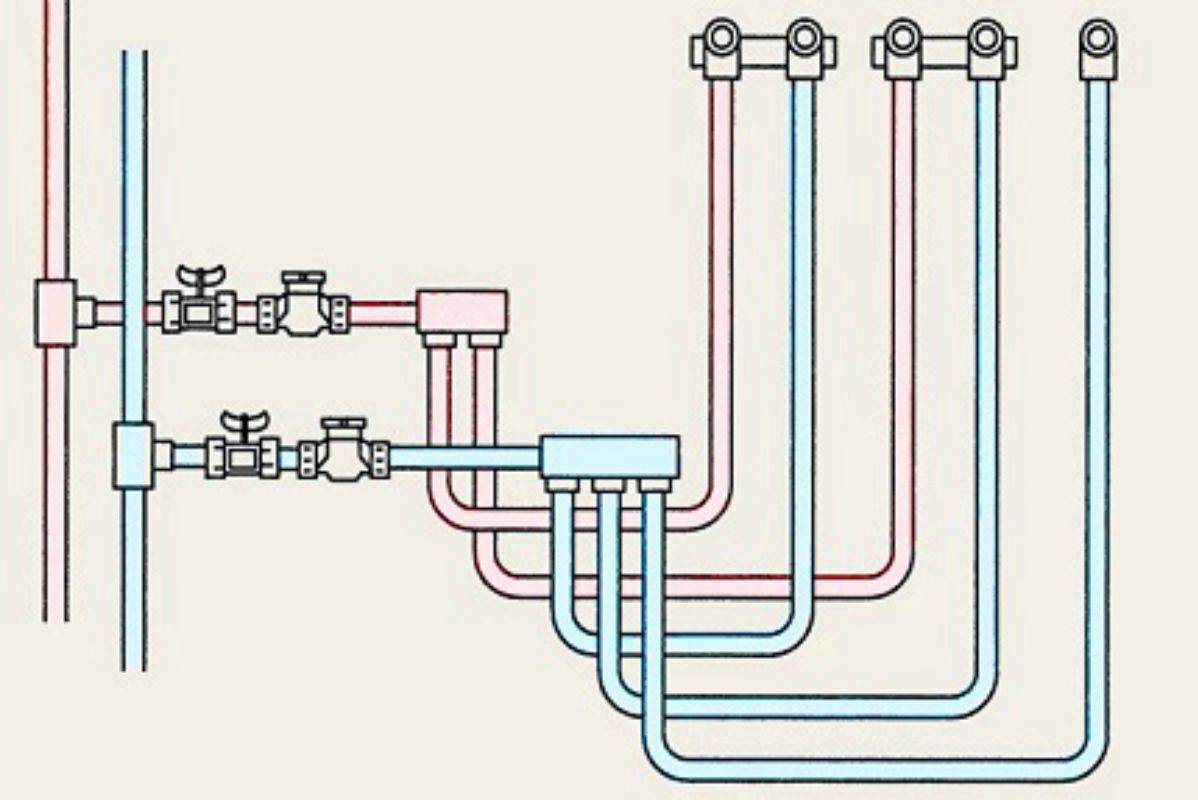

• Bei der zweiten Variante wird an einer bestimmten Stelle im System eine Sonderkonstruktion angebracht, die es ermöglicht, zu jedem Verbraucher eine eigene Leitung zu führen. Dieser Knoten wird Kollektor genannt, und diese Verdrahtungsmethode wird Kollektor genannt.
• Bei dieser Bauweise eines Wasserversorgungssystems ist der Druck in allen Bereichen nahezu gleich. Für solche Verkabelungsoptionen müssen jedoch mehr Rohre ausgegeben werden, was die Kosten für die Wasserversorgung erheblich erhöht.

Die am besten geeignete Verkabelungsoption sollte basierend auf der Anzahl der Verbraucher, der Größe der Räumlichkeiten und dem für den Bau des Wasserversorgungssystems bereitgestellten Budget ausgewählt werden. Um Material zu sparen, können Sie den Kollektor nicht am Anfang der Anlage montieren, sondern näher an den Verbrauchern.

Verkabelung für das Heizsystem

Bei der Planung eines Heizsystems werden auch alle Merkmale der Räumlichkeiten, die Anzahl der Rohre und Anschlüsse berücksichtigt und ein detailliertes Maßstabsdiagramm des gesamten Systems erstellt, in dem die Position der Heizkörper angegeben ist. Es ist zu beachten, dass nur solche Rohre für Warmwasserversorgungs- und Heizungssysteme geeignet sind, die für eine erhöhte Temperatur der Flüssigkeit im Inneren des Rohrs ausgelegt sind.

Der Anschluss von Heizkörpern kann von unten oder von der Seite und als Einrohr- und Zweirohranschluss erfolgen.

Überprüfung der Verbindungsqualität

Vor dem Betrieb wird das Wasserversorgungssystem auf Undichtigkeiten geprüft, indem es einem Druck ausgesetzt wird, der 1,5-mal höher als der Nenndruck ist, jedoch nicht niedriger als 0,15 MPa. Gleichzeitig wird das System mit Wasser gefüllt und der Druck mit einer Autopumpe auf das erforderliche Niveau erhöht. Die Anzeigen werden von einem Manometer mit einer Teilung von 0,01 MPa gesteuert. Bei der Prüfung werden Verbindungen und Verbindungen auf Dichtheit geprüft. Gegebenenfalls wird die problematische Fuge ausgeschnitten und neue Elemente eingebaut, danach wird der Kontrollvorgang von vorne wiederholt. Wenn die Größe der neuen Elemente nicht ausreicht, wird die Rohrleitung mit einem Rohrsegment der erforderlichen Größe und einem Paar Kupplungen verlängert.

Installation von Rohren in einem Privathaus

Die Anordnung des Wasserversorgungsnetzes in einem Privathaus kann insbesondere bei Verwendung von Kunststoffrohren selbst erfolgen.Abhängig von der Art der verwendeten Produkte wird das Sanitärsystem auf folgende Weise zusammengebaut:

• Geschweißt oder mittels Gewindeverbindungen - für Stahlrohrleitungen. Edelstahlrohre werden in den meisten Fällen mit Gewindefittings verbunden.
• Durch Löten. Diese Methode eignet sich für Kupferrohre und einige Polymerprodukte.
• Durch Crimppresse. Diese Methode wird beim Zusammenbau einer Metall-Kunststoff-Rohrleitung verwendet.

Die häufigsten Fehler und wie man sie vermeidet

Meistens überhitzen diejenigen, die solche Arbeiten zum ersten Mal ausführen, die zu schweißenden Teile. Das ergibt sich aus dem Wunsch, „zuverlässig zu schweißen, weil ich es für mich selbst mache“, und als Folge davon eine gekrümmte Verbindung und ein verengtes Loch an der Innenfläche des Rohrs.

Die Installation eines Wasserversorgungssystems duldet keine Aufregung, hier, wie in dem Sprichwort: sieben Mal messen, eins schneiden. Ungenauigkeiten im Markup wirken sich stark auf das Ergebnis aus.

1. Um Klempnerarbeiten zu den niedrigsten Kosten und Änderungen durchzuführen, machen Sie zuerst Knoten für schwer zugängliche Stellen, passen Sie sie an die verbundenen Strukturen und Geräte an und befestigen Sie sie. Wenn Sie das gewünschte Ergebnis erzielt haben, können Sie alles von den Befestigungselementen und von den Geräten demontieren und dann mit den verbleibenden geraden Abschnitten verschweißen.
2. Bevor Sie mit dem Löten beginnen, bereiten Sie die Räumlichkeiten vor: Entfernen Sie alles Unnötige. Lesen Sie die Bedienungsanleitung des Schweißgeräts und befolgen Sie diese.
3. Denken Sie während des Betriebs daran, dass sich das Schweißgerät sehr stark erhitzt (260-270 gr.). Sie müssen mit geschlossenen Händen (in einem Gewand mit langen Ärmeln) und Handschuhen arbeiten.
4. Der wichtigste Rat ist, die Sicherheitsvorkehrungen zu befolgen, sorgfältig und nur mit einem brauchbaren Werkzeug zu arbeiten.

Verbindungsprinzip

Polypropylenrohre haben viele Vorteile, aber einer der Nachteile ist, dass sie sich nicht biegen. Daher werden bei der Installation eines Wasserversorgungssystems aus Polypropylenrohren für alle Abzweigungen und Windungen Formstücke verwendet. Dies sind spezielle Elemente - T-Stücke, Winkel, Adapter, Kupplungen usw. Es gibt auch Hähne, Kompensatoren, Bypässe und andere Elemente des Systems, die ebenfalls aus Polypropylen bestehen.

Fittings aus Polypropylen

Alle diese Elemente mit Rohren werden durch Löten verbunden. Das Material beider zu verbindenden Teile wird erhitzt, bis es geschmolzen ist, und dann verbunden. Infolgedessen ist die Verbindung monolithisch, sodass die Zuverlässigkeit der Polypropylen-Installation sehr hoch ist. Lesen Sie mehr über das Löten und die dafür notwendigen Werkzeuge, lesen Sie hier.

Zur Verbindung mit anderen Materialien (Metall), zur Umstellung auf Haushaltsgeräte oder Sanitärarmaturen gibt es spezielle Armaturen. Einerseits sind sie komplett aus Polypropylen, andererseits haben sie ein Metallgewinde. Die Größe des Threads und sein Typ werden entsprechend dem Typ des angeschlossenen Geräts ausgewählt.

Was wird in der Arbeit benötigt

Sanitärinstallationsausrüstung:

• Schweißmaschine für Kunststoffrohre mit Düsen;
• elektrische Stichsäge oder gewöhnliche Bügelsäge für Metall;
• Locher;

• klupp - ein spezielles Gerät zum Einfädeln;

• Bulgarisch;
• Marker;
• Ecken und selbstschneidende Schrauben zur Befestigung an Wänden.

Benötigte Materialien:

• PP-Rohre;
• abnehmbare oder nicht abnehmbare Beschläge;
• T-Shirts;
• Kupplungen;
• ecken (für die Installation geneigter Abschnitte der Autobahn).

Die Umgebungstemperatur während des Betriebs muss mindestens +5ᵒС betragen.Alle Teile werden auf Mängel geprüft, von Schmutz gereinigt und direkt beim Schweißen/Montieren von offenen Feuerquellen ferngehalten.

Preise für die Installation der Wasserversorgung aus Polypropylenrohren

Das Foto zeigt eine versteckte Verkabelung von Polypropylenrohren

Es ist nicht schwierig, ein Wasserversorgungssystem aus Polypropylenrohren mit eigenen Händen zu montieren, zumal die Hersteller alles getan haben, um die Montage der Struktur zu erleichtern. Wenn die Installation jedoch von unerfahrenen Benutzern durchgeführt wird, besteht kein Vertrauen in die Qualität der ausgeführten Arbeit. In Ermangelung erfahrener Spezialisten bei Verwandten und Freunden können Sie sich an professionelle Installateure wenden.

Bei der Berechnung der Kosten für die Installation eines Wasserversorgungssystems aus Polypropylenrohren müssen alle Nuancen der Arbeit berücksichtigt werden. Die Preise werden durch folgende Faktoren bestimmt:

• Art von Polypropylenrohren. Produkte mit Außengeflecht sind teurer, da die Außenschicht an der Lötstelle entfernt werden muss.
• Zum Schweißen der Teile wird ein Lötkolben verwendet, der bewegungslos an einer vorbestimmten Stelle gehalten werden sollte. Wenn die Bedingungen schwierig sind, benötigt der Meister einen Assistenten, der Preis der Arbeit wird höher sein, weil. er muss auch zahlen.
• Die Komplexität des entwickelten Wasserversorgungsprojekts und die nicht standardmäßigen Wünsche des Kunden.
• Die Anzahl der Stockwerke des Hauses, seine Fläche, ein ungewöhnliches Design.
• Die Anzahl der Sanitärarmaturen und -mechanismen, denen Wasser zugeführt werden muss, und ihre Position im Haus.
• Bei der Installation von Polypropylenrohren muss das Bohren von technologischen Löchern in der Wand für die Verlegung der Route bezahlt werden.
• Wenn der Kunde Materialkosten spart und minderwertige Werkstücke kauft, verbringt der Meister mehr Zeit mit der Installation, sodass er die Preise für seine Dienstleistungen erhöht.

Die folgenden Tabellen zeigen die Kosten der einzelnen Arbeitsgänge bei der Installation von Polypropylenrohren.

Der Preis für die Installation von Polypropylenrohren in der Ukraine:

Berufsbezeichnung	Bedingungen	Maßeinheit	Preis, UAH.
Einbau der Laufschiene d 20-32 mm		Uhr	15-40
Löten von Beschlägen (Ecke, Kupplung) d 20-32 mm		STCK.	10-20
Lötfittings (T-Stück) d 20-32 mm		STCK.	20-25
Rohranschluss an Sanitärarmaturen	Abhängig von der Art der Ausrüstung	Punkt	Ab 160
Rohrbefestigung		Punkt	Ab 12
Installation des Kugelhahns	Je nach Durchmesser	Punkt	Ab 30
Jagen, um Rohre in der Wand zu verstecken	je nach Wandmaterial	Schmelzpunkt	70-150

Der Preis für die Installation von Polypropylenrohren in Russland:

Berufsbezeichnung	Bedingungen	Maßeinheit	Preis, reiben.
Einbau der Laufschiene d 20-32 mm		Uhr	250-300
Löten von Beschlägen (Ecke, Kupplung) d 20-32 mm		STCK.	100-150
Lötfittings (T-Stück) d 20-32 mm		STCK.	150-200
Rohranschluss an Sanitärarmaturen	Abhängig von der Art der Ausrüstung	Punkt	Ab 300
Rohrbefestigung		Punkt	Ab 80
Installation des Kugelhahns	Je nach Durchmesser	Punkt	Ab 150
Jagen, um Rohre in der Wand zu verstecken	je nach Wandmaterial	Schmelzpunkt	350-800

Wie man eine Wasserpfeife aus Polypropylenrohren herstellt - sehen Sie sich das Video an:

Es ist nicht schwierig, eine Wasserpfeife aus Polypropylenrohren mit eigenen Händen zusammenzubauen. Dazu sollten Sie lernen, mit einer Lötmaschine Werkstücke zu verbinden. Darüber hinaus benötigen Sie Kenntnisse über die Anforderungen von SNiP für Wasserleitungen, die bei Installationsarbeiten unbedingt eingehalten werden sollten.

Zubehör für Polypropylenrohre

Für die Installation von Wasserleitungen aus Kunststoffrohren werden verschiedene Komponenten verwendet. Ihr Sortiment ist sehr umfangreich und beläuft sich auf dutzende Positionen in den Preislisten der Hersteller.Details unterscheiden sich in Form, Größe und Zweck. Betrachten Sie die häufigsten Arten solcher Elemente.

Für Polypropylenrohre steht eine Vielzahl von Komponenten zur Verfügung.

Beim Kauf ist es wichtig, Teile vom gleichen Hersteller wie die Rohre zu wählen. Kupplungen

Das einfachste Verbindungsstück. Die Form ähnelt einem kleinen Fass, dessen Lochdurchmesser exakt dem Querschnitt der angeschlossenen Rohre entspricht. Das Element dient zur Verbindung zweier Rohrabschnitte

Kupplungen. Das einfachste Verbindungsstück. Die Form ähnelt einem kleinen Fass, dessen Lochdurchmesser exakt dem Querschnitt der angeschlossenen Rohre entspricht. Das Element dient zur Verbindung zweier Rohrabschnitte.

Adapter. Diese Teile dienen zum Verbinden von Rohren mit unterschiedlichen Durchmessern. Äußerlich sind sie Kupplungen sehr ähnlich, aber ihr Hauptunterschied besteht darin, dass der Innendurchmesser der beiden gegenüberliegenden Enden des Elements unterschiedlich ist.

Adapter werden entsprechend dem Durchmesser der anzuschließenden Rohre ausgewählt und sind in verschiedenen Größen erhältlich. Teile werden mit Innen- oder Außengewinde hergestellt, die für den Wechsel zu Gewindeanschlüssen ausgelegt sind.

Ecken. Wie Sie wissen, können Polypropylenrohre nicht gebogen werden. Um die bei der Montage erforderlichen Drehungen ausführen zu können, fertigt der Hersteller daher spezielle Verbindungsteile, die im Winkel von 90° und 45° gebogen sind.

Ecken können mit Löchern für Rohre enden oder Gewinde haben, sowohl innen als auch außen. Beispielsweise werden solche Teile zur Montage eines Mischers verwendet. Darüber hinaus können sie sowohl doppelt als auch einzeln sein.

Einige Heimwerker argumentieren, dass es nicht notwendig ist, Ecken zu komplizieren und zu verwenden. Schließlich ist Polypropylen Kunststoff und lässt sich biegen.Sie erhitzen das Rohr auf Erweichungstemperatur und biegen es so, wie sie es wollen.

In der Tat ist es sehr einfach, ein Teil zu biegen, aber Sie müssen verstehen, dass unangenehme Veränderungen darin auftreten: Die Wand an der Außenseite der Biegung wird dünner. Dies wird die Lebensdauer des Rohrs erheblich verkürzen und zu seinem Durchbruch führen.

Der Absperrkugelhahn aus Polypropylen wird durch Löten in das Wasserversorgungssystem eingebaut

Kreuze und Abschläge. So heißen die Elemente, die für die gleichzeitige Verbindung von drei oder vier Rohren bestimmt sind, was häufig für die Installation eines Wasserversorgungssystems erforderlich ist. Sie werden in einer Vielzahl von Variationen hergestellt: mit unterschiedlichen Lochdurchmessern, mit Fittings für Rohre anderer Art, zum Beispiel für Metall-Kunststoff oder Kupfer, mit Innen- und Außengewinden in verschiedenen Größen.

Konturen. Dies ist der Name speziell geformter Bögen, mit denen das Rohr um ein kleines Hindernis herumgeführt wird. Gleichzeitig ist es wünschenswert, dass der Abstand von der Rohrleitung zur Wand minimal ist. Der Bypass wird so in den Spalt im Abschnitt der Wasserversorgung eingeschweißt, dass die davor und danach liegenden Rohrabschnitte gerade verlaufen.

Neben diesen Komponenten sind auch andere Artikel erhältlich. Darunter sind Stopfen zum Blockieren unnötiger Abzweigungen des Wasserversorgungssystems, spezielle Kugelhähne für Polypropylen-Rohrleitungen.

Zur Befestigung der Rohre an der Wand werden spezielle Clips verwendet, die entsprechend dem Durchmesser des Teils ausgewählt werden. Kann einfach oder doppelt sein. Experten raten, Rohre und Komponenten vom selben Hersteller zu wählen. So gibt es weniger Probleme bei der Installation und das System erweist sich als qualitativ besser.

Für PP-Rohre aller Größen wird eine breite Palette von Fittings hergestellt, mit denen Sie schnell einen Kunststoffkreislauf installieren und bei Bedarf an Metallabzweigungen anschließen können

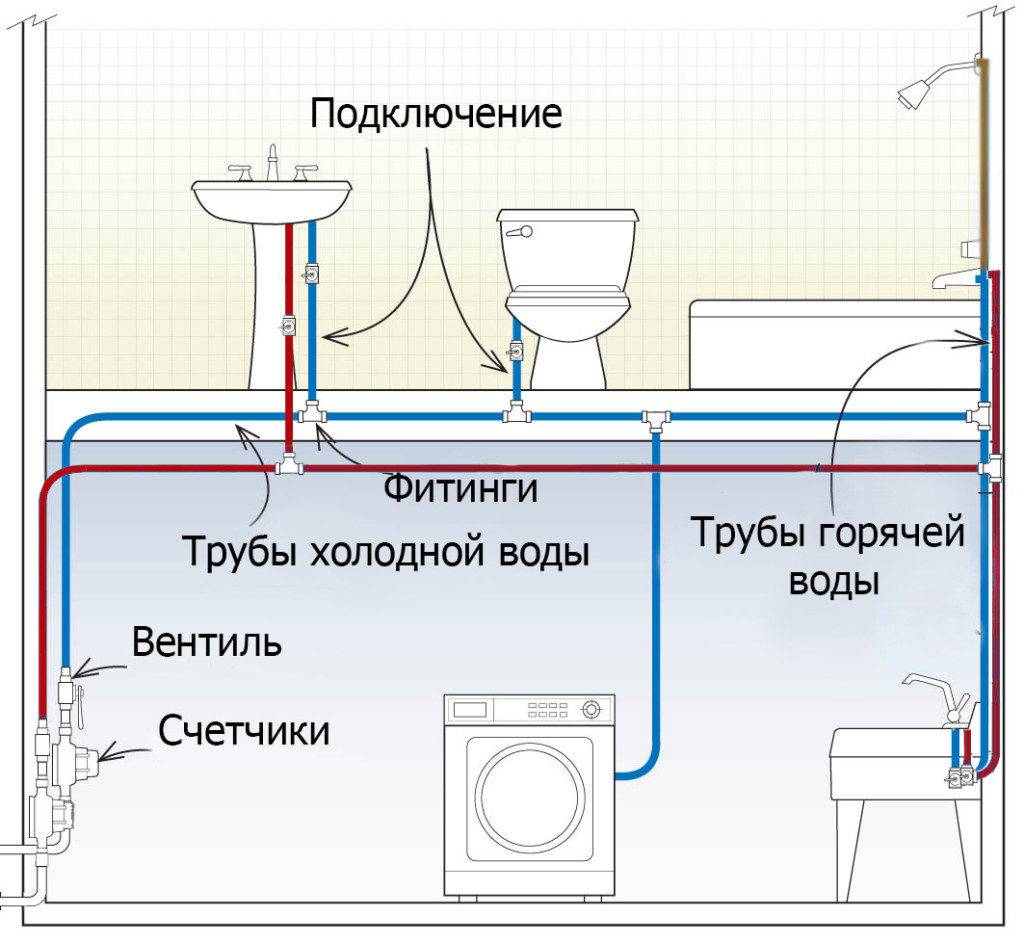

Sanitär-Schema

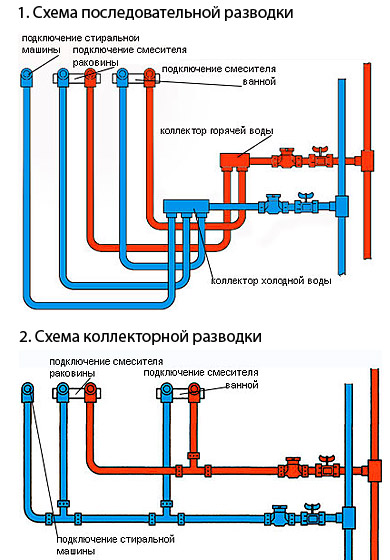

Das Sanitärlayout in einem Privathaus kann auf zwei Arten umgesetzt werden: durch Anschließen von Sanitärarmaturen in Reihe an das Wasserversorgungssystem oder durch Anschließen an einen Kollektor. Ein in Reihe geschaltetes Wasserversorgungssystem wird am häufigsten in kleinen Häusern mit einer relativ geringen Anzahl von Sanitärarmaturen verwendet.

Die Verwendung eines solchen Schemas zum Anschließen einer Wasserversorgung an ein Privathaus mit einer relativ großen Anzahl von Wasserverbrauchern ist nicht die beste Lösung, da der Wasserdruck im Wasserversorgungssystem des Hauses abnimmt, wenn mehrere Verbraucher gleichzeitig eingeschaltet werden bedeutend.

In diesem Fall hilft auch die Lösung, die Wasserversorgung über Rohre mit größerem Durchmesser zu führen, nicht weiter. Das Schema des Wasserversorgungssystems eines Privathauses mit seriellem Anschluss von Verbrauchern an die Wasserversorgung ist auf dem Foto dargestellt:

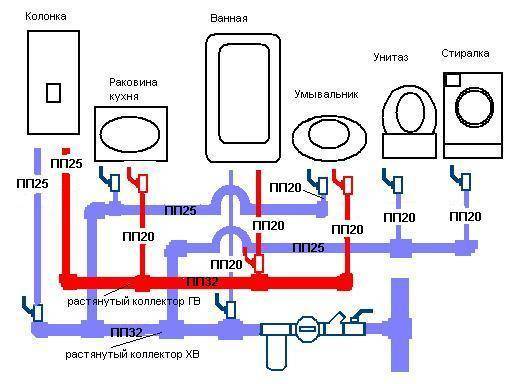

Das Hauswasserversorgungssystem, das einen Kollektoranschluss impliziert, ist in Bezug auf die Installation schwieriger, jedoch gibt es bei einem solchen System keine Probleme mit dem Wasserdruck im Wasserversorgungssystem eines Privathauses. Daher wird die Installation in großen Privathäusern meistens genau nach dem Kollektorschema durchgeführt.

Bei einer erheblichen Entfernung des Verbrauchers von der Pumpstation des Wasserversorgungssystems findet natürlich eine leichte Abnahme des Druckniveaus statt. Im Vergleich zur sequentiellen Installation eines Wasserversorgungssystems in einem Privathaus ist ein solcher Druckabfall jedoch unbedeutend.Gleichzeitig kann der Durchmesser der Rohre, die zur Durchführung der Wasserversorgung verwendet werden, das zulässige Minimum sein.

Zur Verdeutlichung empfehlen wir Ihnen, sich ein Video anzusehen, in dem die Frage, wie Sie die Rohrleitungen in einem Privathaus selbst herstellen, ausführlich behandelt wird:

Wenden Sie sich in diesem Fall am besten an erfahrene Fachleute aus der Wasser- und Sanitärversorgung. Natürlich hat ihre Arbeit einen gewissen Preis, aber andererseits haben Sie die Garantie, dass alle Verkabelungen und alle Anschlüsse in der Wasserversorgung zu Hause wirklich korrekt, effizient und zuverlässig ausgeführt werden.

Sanitär in Privathaushalten

1. Ausgehend von den Wasserverbrauchern werden im Haus vorbereitete Rohre verlegt.
2. Die Rohre werden mit einem Adapter an die Verbrauchsstelle angeschlossen, so dass ein Wasserhahn zum Absperren des Wassers installiert werden kann.
3. Rohre werden zum Kollektor verlegt. Es ist ratsam, Rohre nicht durch Wände sowie Trennwände zu führen, und wenn dies geschehen muss, schließen Sie sie in Gläser ein.

Für einfachere Reparaturen die Rohre 20-25 mm von den Wandflächen entfernt platzieren. Erstellen Sie bei der Installation von Abflusshähnen ein leichtes Gefälle in ihre Richtung. Die Rohre werden mit speziellen Clips an den Wänden befestigt und alle 1,5 bis 2 Meter auf geraden Abschnitten sowie in allen Eckverbindungen installiert. Fittings sowie T-Stücke werden verwendet, um Rohre in Winkeln zu verbinden.

Beim Anschließen von Rohren an den Kollektor werden immer Absperrventile installiert (dies wird für Reparaturen und die Möglichkeit benötigt, den Wasserverbrauch abzuschalten).

Hersteller von PP-Rohren

Um ein Wasserversorgungssystem aus Polypropylen zu installieren, ist es besser, hochwertige Rohre von Herstellern zu verwenden, die es bereits geschafft haben, sich positiv zu empfehlen. Dazu gehören Ekoplast, Kalde, Rilsa und so weiter.Die Verwendung minderwertiger Produkte ist mit Folgen verbunden.

Kalde

Beim Erhitzen schmelzen Rohre länger als erwartet, und ihr Durchmesser passt möglicherweise nicht zur Düse. Wenn das Ende des Produkts zu frei in die Düse eintritt, ist es unwahrscheinlich, dass eine qualitativ hochwertige Verbindung funktioniert.

Um dies zu verhindern, wird ein kleines Segment gekauft und an die Armatur gelötet. So können Sie beim Kauf von PP-Rohren eines unbekannten Herstellers die richtigen Schlüsse ziehen.

Möglich oder nicht

Lassen Sie uns zunächst darüber sprechen, wo Polypropylen verwendet werden kann und wo es besser ist, andere Materialien zu bevorzugen:

• In Kaltwasserversorgungsanlagen uneingeschränkt einsetzbar;
• In Warmwassersystemen mit einer autonomen Wärmeenergiequelle zum Erhitzen von Wasser (Kessel, Gassäule, Zweikreiskessel usw.) ist die Installation ebenfalls durchaus akzeptabel: Polypropylenrohre für die Wasserversorgung vertragen langfristige Betriebstemperaturen bis zu perfekt 70 Grad;

Die Verbindung zum Kessel ist mit Polypropylen befestigt

Warmwassersystem angeschlossen geschlossenes Heizsystem (ohne Kühlmittelentnahme) durch einen für sie gemeinsamen Wärmetauscher, es kann auch mit Polypropylen verdünnt werden: Die Temperatur darin überschreitet nicht die maximalen 90 Grad für Kunststoff, und der Druck ist immer gleich dem Druck in kaltem Wasser;

Die Wasserversorgung wird mit gewelltem Edelstahl verdünnt

Die Anweisung ist mit einer hohen Wahrscheinlichkeit von Wasserschlägen in solchen Systemen sowie der Tatsache verbunden, dass die Wassertemperatur in der Zuleitung der Heizungsleitung 150 Grad erreichen kann.Wenn die Warmwasserversorgung in der Kältespitze aus irgendeinem Grund nicht auf den Rücklauf geschaltet wird, beenden Polypropylen-Rohre für Wasserversorgungssysteme vorzeitig ihre Karriere mit den unangenehmsten Folgen für den Hausbesitzer und seine Nachbarn im Steigrohr.

Wohnung bei Unfall eines Nachbarn überflutet
