Deckensteckdosen und -schalter: Regeln für sicheres Installieren und Anschließen

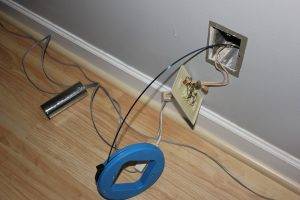

Wenn ein Schalter zu einer vorhandenen Steckdose hinzugefügt wird

Minimierung der Folgen - Ersetzen der Steckdose durch einen Block. Die Prozedur selbst ist einfach, wir bohren ein Loch für die Box daneben und montieren das neue Modul vorsichtig.

Das ankommende Stromkabel muss nicht aufgewickelt werden, es steckt bereits in der Steckdose. Die Ausgangsverdrahtung zum Beleuchtungsgerät muss jedoch verlängert werden. Dies ist eine individuelle Entscheidung, es gibt keinen allgemeingültigen Weg.Das Anschlussschema ist sehr einfach: Sowohl der Neutralleiter als auch der Phasenleiter werden nicht von der Box, sondern von der Steckdose verlegt.

Natürlich müssen Sie Kontaktpads installieren. Obwohl viele das Ausgangskabel direkt mit den Buchsenkontakten verbinden: Einige Modelle ermöglichen eine solche Verbindung.

Wenn es mehrere Steckdosen in der Gruppe gibt, kann jede von ihnen durch eine gemeinsame Einheit (Steckdose - Schalter) ersetzt werden. Sie wählen einfach eine geeignete Stelle (von der aus Sie das Kabel zur Lampe spannen können) und schließen den Schalter an die Steckdose an.

Organisieren Sie bei Bedarf einen zusätzlichen Lichtpunkt im Flur, Sie können Wandleuchten verwenden. Sie befinden sich in unmittelbarer Nähe des Steckdosen-Schalterblocks, und Sie müssen kein großes Stück Wand für die Verkabelung zerstören.

Allgemeine Sicherheitsregeln

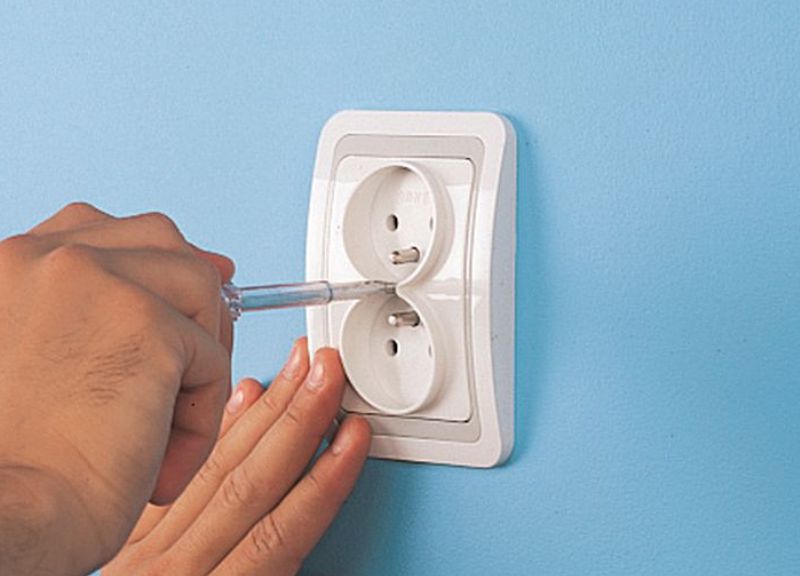

Natürlich sollten Sie vor Beginn solcher Arbeiten (insbesondere an einem fertigen Stromversorgungssystem) die Leitung spannungsfrei schalten und auf Spannungsfreiheit prüfen. Die Auswahl eines Stromkabels bereitet keine Schwierigkeiten: Ein Querschnitt von 1,5 mm² reicht aus, um die Beleuchtung zu organisieren. Da wir den Schalter an die Steckdose anschließen und nicht umgekehrt, ist das primäre (Ausgangs-) Kabel leistungsstärker: 2,5 mm².

Haupttypen von Schaltern

Längst ist die Zeit vorbei, in der alle Modelle ungefähr gleich waren und sich nur im Aussehen unterschieden. Heute produziert der Hersteller eine Vielzahl von Arten von Schaltern. Je nach Art von Aus / Ein können alle in mehrere Gruppen unterteilt werden.

Nr. 1: Geräte vom Tastaturtyp

Sehr einfaches und zuverlässiges Design. Die Basis des Geräts ist ein Wippmechanismus, der von einer Feder gedrückt wird. Wenn eine Taste gedrückt wird, schließt sie den Kontakt, wodurch das elektrische Gerät ein- oder ausgeschaltet wird.

Für die Bequemlichkeit der Verbraucher werden Ein-, Zwei- und Dreifachschalter hergestellt. Dadurch ist es möglich, nicht nur eine, sondern gleich mehrere Lampen zu steuern.

Nr. 2: Schalter oder Kippschalter

Äußerlich sind diese Geräte nicht von ihren Tastatur-Pendants zu unterscheiden, ihr Funktionsprinzip ist jedoch ein völlig anderes. Beim Drücken einer Taste öffnen die Geräte einen Stromkreis und leiten den Kontakt an einen anderen weiter.

Dies ermöglicht eine gleichzeitige Lichtsteuerung von zwei, drei oder sogar mehr Standorten. Komplexe Schaltungen, an denen mehr als zwei Schalter beteiligt sind, werden durch Kreuzelemente ergänzt.

Dimmer schalten nicht nur die Beleuchtung ein, sondern regulieren auch deren Intensität. Es gibt auch multifunktionale Varianten von Geräten, die Anwesenheit simulieren, mit einem Timer arbeiten und vieles mehr.

#3: Dimmer oder Dimmer

Ein Schalter, mit dem Sie die Intensität der Beleuchtung einstellen können. Das externe Bedienfeld eines solchen Geräts ist mit Tasten, einem Drehknopf oder Infrarotsensoren ausgestattet.

Die letzte Option setzt voraus, dass das Gerät Signale von der Fernbedienung empfangen kann. Komplexe Dimmer können mehrere Funktionen ausführen: Dimmmodus aktivieren, Anwesenheit simulieren, Licht zu einer bestimmten Zeit ausschalten.

Nr. 4: Schalter mit eingebautem Bewegungssensor

Geräte reagieren auf Bewegung. Das Erscheinen von Personen wird von einem Sensor registriert, der die Beleuchtung aktiviert und bei Ruhe ausschaltet. Um mit dem Schalter zu arbeiten, wird ein Infrarotsensor verwendet, der die Intensität der Infrarotstrahlung analysieren und eine Person von anderen Objekten unterscheiden kann.

Multifunktionsschalter mit Bewegungssensor können nicht nur Beleuchtungsgeräte einschalten, sondern auch Videokameras, Sirenen usw. aktivieren.

#5: Berühren Sie Geräte

Schalten Sie die Beleuchtung mit einer leichten Berührung des Sensors aus / ein. Es werden Sorten produziert, die funktionieren, wenn eine Hand in die Nähe ihres Körpers geführt wird. Der Hauptunterschied zwischen Berührungsschaltern und herkömmlichen Analoga ist das Vorhandensein von Mikroschaltkreisen.

Dadurch wird das Risiko eines Kurzschlusses eliminiert, was die Lebensdauer sowohl des Schalters selbst als auch der Beleuchtungsvorrichtung erheblich erhöht.

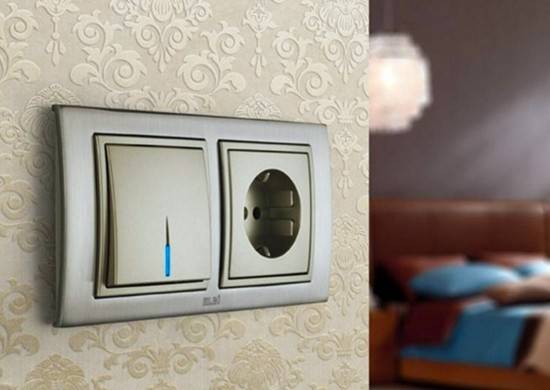

Es gibt viele Arten von Schaltern. Beleuchtete Modelle sollen die Orientierung in einem dunklen Raum erleichtern

Arten und Eigenschaften von Steckdosen

Moderne Steckdosen unterscheiden sich sowohl im Aussehen als auch in der Installationsmethode erheblich von denen, die in den Häusern der Sowjetzeit installiert wurden.

Wurden sie früher ohne Austauschmöglichkeit einfach in die Wand eingelassen, ist es heute nicht besonders schwierig, sie zu installieren und gegebenenfalls die Steckdose zu wechseln.

Und das alles dank der Steckdose, die eigentlich eine Box ist, die die Steckdose sicher in ihrer Tiefe hält und gleichzeitig für ihren Brandschutz sorgt.

Steckdosen gibt es in verschiedenen Formen und Größen, sie unterscheiden sich in Herstellungsmaterialien und Installationsmethode, daher müssen Sie vor dem Kauf ihre Typen verstehen.

Wählen Sie eine Steckdose entsprechend dem Material der Wände

Das Hauptauswahlkriterium ist das Material der Wände, in die die Steckdosen eingebaut werden.

Auf dieser Grundlage ergibt sich folgende Einteilung der Kisten:

• Konstruktionen zum Einbau in Wände aus Vollmaterial: Beton, Stahlbeton, Porenbeton, Ziegel;
• Gläser für Wände aus Verbundwerkstoffen: Trockenbau, Kunststoffplatten, Spanplatten, Sperrholz und andere.

Im ersten Fall ist die Steckdosenbox ein rundes Glas, auf dem sich keine zusätzlichen Elemente befinden. Es wird mit Mörtel in der Wand befestigt.

Die Wände oder der Boden haben Befestigungslöcher für die elektrische Verkabelung. Bei der Installation der Steckdose genügt es, die Jumper zu entfernen und den Stecker herauszudrücken.

Für die Montage mehrerer Steckdosen in der Nähe können Sie die Brille verwenden, an deren Seite sich ein Befestigungsmechanismus befindet. Steckdosenboxen werden mit Hilfe spezieller Nuten miteinander verbunden und zu Blöcken zusammengefasst.

Trockenbaukästen haben spezielle Spannklauen aus Kunststoff oder Metall, um die Elemente in Hohlwänden zu sichern. Die Klemmen sind auf Schrauben montiert, die sich drehen, um ihre Position einzustellen.

In welcher Form werden die Produkte hergestellt?

Am weitesten verbreitet sind Steckdosen in runder Form. Es ist für sie sehr einfach, mit einer Vielzahl von Werkzeugen ein Loch in die Wand zu bohren.

Runde Gläser können sowohl für die Montage einer einzelnen Steckdose oder eines Schalters verwendet werden, als auch zu Gruppen zusammengefasst werden, indem sie über Andockknoten miteinander verbunden werden.

Quadratische Schachteln haben, obwohl sie nicht so oft verwendet werden, gewisse Vorteile. Ihr Volumen ist viel größer, sodass Sie viele Drähte darin verstecken können.

Oft werden sie für die Installation von Elementen des "Smart Home" -Systems verwendet.Es gibt Einzel- und Gruppensteckdosen in quadratischer Form, ausgelegt für den Einbau von bis zu fünf Steckdosen.

Es werden auch ovale Schachteln angeboten, die wie die quadratischen einen großen Innenraum haben. Sie sind insofern praktisch, als Sie sofort eine Doppelsteckdose an sie anschließen können. Alle oben beschriebenen Produkte werden in Wänden montiert und für verdeckte Verkabelung verwendet.

Es gibt eine andere Art von Einbaudosen, die etwas abseits stehen - Kunststoffverkleidungen oder anders gesagt Multiboxen, die für die offene Installation auf einer Sockelleiste ausgelegt sind. Sie sind für eine oder mehrere Steckdosen ausgelegt und haben meist eine quadratische Form.

Außensteckdosen haben zwei Modifikationen - Ausführungen mit Installation in der Mitte des Sockels oder auf dem Boden. Da die Multiboxen auf dem Sockel montiert werden, zeichnen sie sich durch Ästhetik und originelles Design aus.

Größe der Installationsbox

Ein wichtiger Parameter der Steckdosenboxen sind ihre Abmessungen, die auf der Grundlage der spezifischen Installationsbedingungen ausgewählt werden. Die Größe der Gabel im Durchmesser beträgt 60-70 mm, in der Tiefe - 25-80 mm.

Standardausführungen haben Außenmaße von 45 x 68 mm, wobei zu beachten ist, dass die Innentiefe in diesem Fall 40 mm und der Durchmesser 65 mm beträgt.

Es ist ratsam, Gläser mit vergrößerten Abmessungen zu verwenden, deren Tiefe etwa 80 mm beträgt, wenn in der elektrischen Verkabelung keine Anschlussdose vorhanden ist und die Steckdose selbst ihre Funktionen erfüllt. Quadratische Produkte haben in der Regel eine Größe von 70 x 70 oder 60 x 60 mm.

Das Material der Anschlussdosen

Am beliebtesten sind Steckdosenboxen aus nicht brennbarem Kunststoff.Sie können in Betonwände und Konstruktionen aus Verbundwerkstoffen eingebaut werden.

Es gibt auch Metallkisten, die früher überall verwendet wurden, aber heute fast durch Kunststoffprodukte ersetzt wurden.

Bei der Installation von elektrischen Leitungen in Holzhäusern werden normalerweise Metallsteckdosen installiert. Sie bestehen aus verzinktem oder Buntmetall und können nicht geschweißt werden, daher erfolgt die Verbindung mit einem Metallrohr durch Löten.

Do-it-yourself-Installation in der Wand einer Wohnung: Anleitung

Für die Installation von Steckdosen in einer Wohnung gelten bestimmte Anforderungen. Zuerst müssen Sie die Leistung berechnen, die für die Steckdose benötigt wird. Berücksichtigen Sie die Installationsnuancen in Räumen mit unterschiedlichem Mikroklima. Ein spezieller Anschluss erfordert eine Steckdose.

Leistungsberechnung

Leistung ist das Hauptmerkmal eines elektrischen Geräts. Berechnen Sie vor dem Kauf einer Steckdose, welcher Gesamtbelastung sie standhält. Überlegen Sie auch, ob die Verkabelung einer solchen Belastung standhält. Suchen Sie in speziellen Tabellen nach Daten, die die Querschnitte der Adern, das Material, die Spannung, die Stromstärke und die Drahtleistung widerspiegeln.

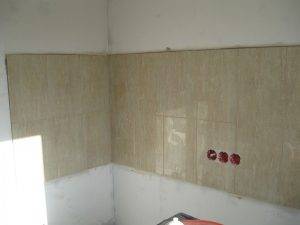

Badezimmerstandards

Das Badezimmer ist ein Raum mit hoher Luftfeuchtigkeit. Wenn hier eine Steckdose installiert ist, dann halten Sie sich an folgende Regeln:

• Steckdosen müssen mindestens einen halben Meter von geerdeten Teilen (Rohre, Waschbecken, Batterien) entfernt installiert werden.
• die Steckdose befindet sich in einer Höhe von 50-100 cm über dem Boden;
• Sockelleisten werden nicht näher als 30 cm vom Boden entfernt montiert.

Außerdem muss die Steckdose widerstandsfähig, langlebig und mit einem gewissen Grad an Feuchtigkeits- und Staubschutz sein.

Installation einer Doppelsteckdose

Eine doppelte Steckdose dient zum gleichzeitigen Anschluss von zwei Haushaltsgeräten. Sie sind stationär und vorgefertigt.

Eine feste Steckdose wird wie eine normale Steckdose installiert.

Es ist darauf zu achten, dass die Kabel mit den leitfähigen Platten verbunden sind, da es sonst zu einem Kurzschluss kommt.

Die Montage ist schwieriger zu installieren. Für die Installation benötigen Sie einen Leiter mit der gleichen Länge wie der, der an der Hauptsteckdose angeschlossen ist. Das bedeutet, dass ein Netzwerk mit drei Leitern (2 Strom und Masse) drei zusätzliche Kabel benötigt. Zusätzliche werden zwischen den Buchsen gespannt. In demjenigen, in dem sich ein Ausgang des elektrischen Hauptkabels befindet, werden Kabelpaare (Haupt- und Hilfskabel) an die Klemmen angeschlossen. In der zweiten Buchse ist alles standardmäßig angeschlossen.

Einbau von Universalsteckdosen (Strom)

Steckdosen werden benötigt, um leistungsstarke Geräte anzuschließen: eine Waschmaschine, einen Wasserkocher. Das Design unterscheidet sich von einem herkömmlichen Produkt: Es ist viel dicker und für eine Belastung von mindestens 40 Ampere ausgelegt.

Stellen Sie vor dem Anschließen sicher, dass die elektrische Verkabelung den Sicherheitsanforderungen entspricht. Andernfalls schließen Sie die Steckdose nicht an, da dies zu einem Brand führen kann. Es hat eine separate Leitung, die zur Schalttafel führt.

An der Stelle, an der das Netzkabel austritt, ist eine Steckdose installiert. Normalerweise steht es neben dem Herd. Die Befestigung erfolgt mit Dübeln.

Installation der Steckdose

Der Einbau eines Auslasses in ein Glas beginnt mit einem Aussparungsausschnitt. Die Tiefe hängt von der Art der Steckdose ab. Wenn die Steckdose eine Durchführung ist, dh andere Kabel durchlaufen, sollte die Tiefe 7-8 cm nicht überschreiten.

Für den Fall, dass die Steckdosenbox endgültig ist, sollte die Aussparung nicht mehr als 5 cm betragen

Wichtig ist, dass beim Einbau darauf geachtet wird, dass die Adern frei im Gehäuse liegen müssen. Tatsächlich können sie in einem stark geknickten Kabel beschädigt werden

Infolgedessen muss die gesamte Struktur demontiert und neu erstellt werden.

Steckdosen werden in zwei Typen unterteilt:

• Für Trockenbau
• Für Hartgestein

In der ersten Version besteht das Design der Steckdosenbox aus einem Kunststoffgehäuse und Metallverschlüssen an den Seiten. Bei der Befestigung an Trockenbauwänden tritt der Riegel in die Nut ein und hält den Sockelkörper fest. Aus Gründen der Zuverlässigkeit wird die Struktur mit zwei Dübeln befestigt.

Die zweite Option ist für Stein- oder Ziegelwände vorgesehen. Im gleichen Fall besteht der Körper aus Polycarbonat mit zwei Laschen an den Seiten. In der zuvor mit einem Locher ausgehöhlten Aussparung wird der Buchsenkörper fixiert.

Socket-Verbindung

Der direkte Anschluss des Auslasses beim Einbau in den Trockenbau erfolgt sofort. Wenn die Backbox mit Mörtel befestigt ist, müssen Sie 2-3 Tage warten. Die Reihenfolge der weiteren Aktionen ist wie folgt:

• Kürzen des überstehenden Kabels;
• Abisolieren der Enden der leitenden Drähte;
• Schrauben von Drähten an Buchsenklemmen;
• Steckdoseninstallation;
• Befestigung eines dekorativen Rahmens.

Das Ende des Kabels, das aus der Buchse herausragt, ist zu lang und muss daher abgeschnitten werden. Es ist notwendig, eine solche Länge zu belassen, dass sie beim Falten im verbleibenden Raum der Schachtel versteckt werden kann. Die Enden der Drähte werden von der Isolierung gereinigt. In Ermangelung eines Spezialwerkzeugs kann dies mit einem Montagemesser erfolgen, wobei darauf zu achten ist, dass der leitende Kern nicht beschädigt wird. In der Anleitung für den Auslauf wird empfohlen, eine Reinigung auf Ton von 10-15 mm durchzuführen.

Abisoliergrad

Um die Drähte ordnungsgemäß mit den Buchsenklemmen zu verbinden, müssen Sie das Erdungskabel trennen, falls vorhanden. Phase und Null haben eine einfarbige Isolierung und die Erdung ist zweifarbig. Die Versorgungsleitungen werden an den seitlichen Klemmen angeschlossen. Die Erdung steht im Mittelpunkt.

Verdrahtung

Im nächsten Schritt müssen Sie die Kabel sorgfältig falten, um die Steckdose in die Installationsbox zu stecken. Als nächstes müssen Sie es mit einem Schraubendreher mit Schrauben an der Steckdose festschrauben. Es ist auch möglich, mit Abstandshaltern zu befestigen. Sie befinden sich an den Seiten des Auslasses. Je mehr Sie sie drehen, desto weiter bewegen sie sich auseinander und sorgen für eine starre Fixierung.

Befestigung an der Steckdose

Nachdem Sie die Steckdose befestigt haben, müssen Sie ihren Rahmen einrasten. Falls dies nicht der Fall ist, schrauben Sie das Patchfeld fest. Es wird von einer einzigen Schraube in der Mitte zwischen den Dübellöchern gehalten.

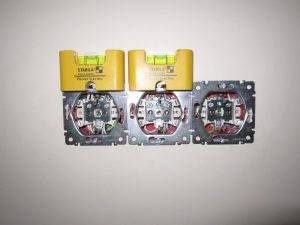

Die Feinheiten beim Anschluss des Sockelblocks

Beim Anschluss einer Doppel-, Dreifach- oder Blocksteckdose ist eine Parallelschaltung erforderlich. Schneiden Sie dazu 15 cm große Drahtstücke, deren Enden abisoliert sind. Solche Segmente dienen zum Verbinden von Buchsenklemmen. Im Angebot finden Sie spezielle Blöcke, die sofort miteinander verbunden sind.

Verbindung blockieren

Werkzeuge und Materialien

Um mit Elektroinstallationen in der Wohnung zu arbeiten, benötigen Sie folgende Werkzeuge und Materialien:

1. Phasenanzeige (Phasenanzeige).
2. Schraubendreher 4-6 mm, gerade und Kreuzschlitz.
3. Zange mit isolierenden Griffen.
4. Zangen-Seitenschneider Nr. 1 oder Nr. 2.
5. Montagemesser.
6. Isolierband Vinyl und Baumwolle.
7. Zum Übertragen von Buchsen - Isolierkappen Typ C (nicht für Signalsteckverbinder, siehe Abbildung unten Mitte) und Leitpaste (Kaltlot).
8. Silikondichtstoff in der kleinsten Packung; Verbrauch - Gramm.
9. Zum Installieren neuer oder Übertragen von Steckdosen - eine elektrische Bohrmaschine.
10. Montagedosen auf Trockenbauwänden - Kernbohrer 67 mm oder Federbohrer 32 mm, je nach Montageart, siehe unten.
11. Für die Installation auf Beton - Krone für Beton mit einem Durchmesser von 70-75 mm und einer Höhe von 45 mm.
12. Kleine Bohrer, Dübel für Flohschrauben.
13. Für Anfänger - ein Abisolierwerkzeug.

Über das Entfernen von Isolierungen und andere Arbeitsvorgänge müssen Sie sich speziell unterhalten.

Vorbereiten der Installation einer Steckdose

Es gibt zwei Hauptschemata für die Verlegung elektrischer Kommunikation - offen, auf der Wandoberfläche und versteckt -, wenn sich die gesamte elektrische Verkabelung unter der Oberfläche des Putzes oder der Wandverkleidung befindet.Je nachdem unterscheiden sich auch die Phasen der Installation von Steckdosen .

Im ersten Fall erfordert ihre Installation keine mühsame Vorbereitung einer Nische in der Wand, in der sich die Steckdose und die Steckdose selbst befinden.

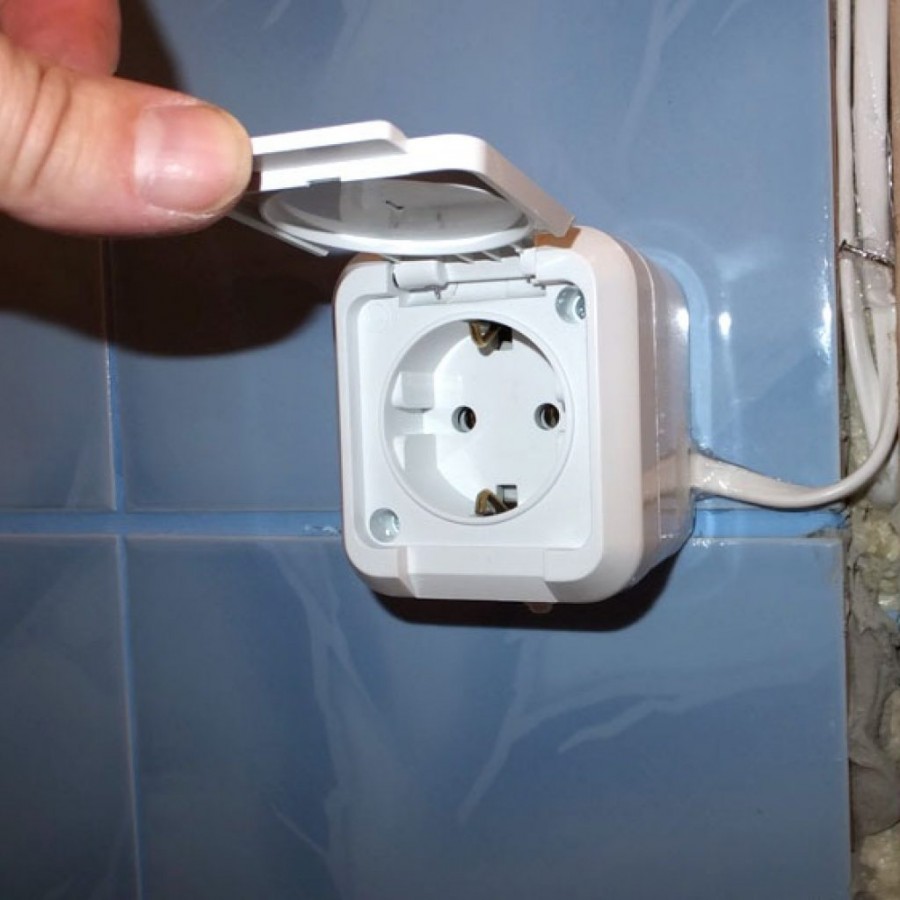

Steckdosen (Schalter) im Außenbereich

An der Wand wird an der Stelle des Auslasses mit Hilfe von Dübeln (Nägeln, Schrauben) ein rechteckiger oder runder Holzblock (Sperrholz 10 mm dick) in der Größe von 20-30 mm befestigt. größer als die Steckdose (Schalter).

Nur Steckdosen und Schalter für die Außenaufstellung sind für die Außenaufstellung geeignet.

Vor der Installation wird eine dekorative Kunststoffbox entfernt und an der Einführungsstelle des Stromkabels mit einer Zange oder einer Rundfeile ein Kunststoffstopfen abgebrochen.

Der Klemmblock wird mit selbstschneidenden Schrauben oder Schrauben an einen Holzblock (Sperrholz) geschraubt. Danach werden die Enden der elektrischen Verkabelung angeschlossen.

Die Adern werden mit einer Abisolierzange oder einem einziehbaren Konstruktionsmesser mit auswechselbaren Klingen vorgeschützt - in Ermangelung einer Abisolierzange.

Die Drähte werden so um den Anschlussblock gecrimpt, dass sie anstelle des gebrochenen Steckers frei durch das Loch in der Abdeckung geführt werden können.
Danach wird die Buchsenabdeckung über den Klemmblock geschraubt.

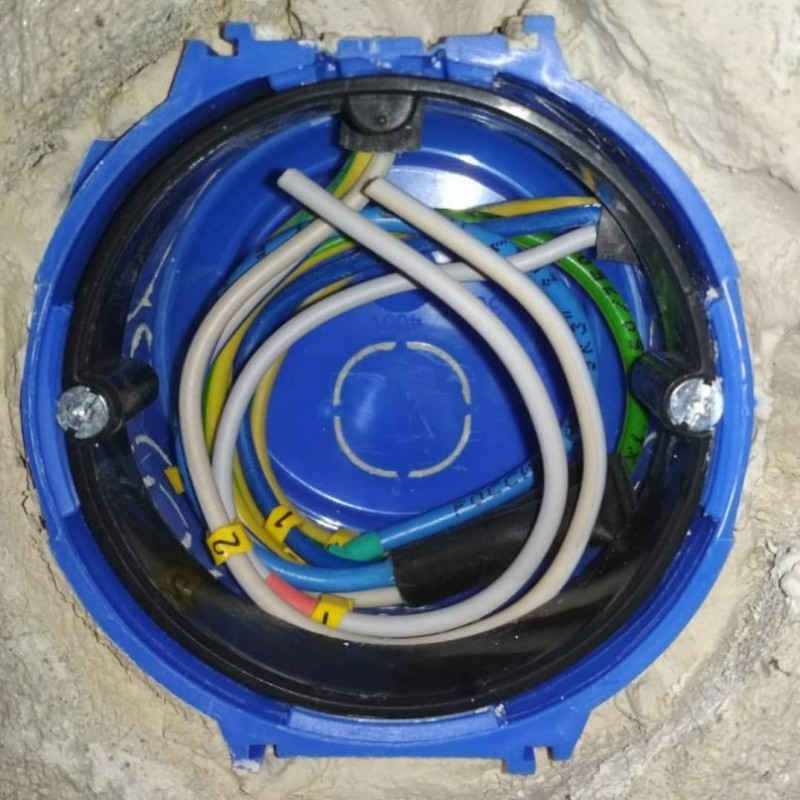

Installation von Steckdosen (Schaltern) an einem versteckten Ort

Wenn die Steckdose (Schalter) in einer Standardsteckdose in einer Ziegelwand (Stahlbeton) installiert wird, ist die Installation nicht schwierig.

Die Enden der Drähte werden aus der Nische herausgezogen und hochgebogen. Eine Steckdose aus Metall oder Kunststoff wird so ausgerichtet, dass sich einer der Kabeleinführungsstecker gegenüber dem Kabelausgang befindet. Mit einem Baumesser oder einem flachen Schraubendreher wird einer der Stecker entfernt.

Die Enden der Drähte werden durch das Loch geführt.

Die Steckdosendose wird in einer Nische mit schnell erhärtendem Gipsmörtel oder Baukitt befestigt.

Nach zuverlässiger Fixierung werden die Lücken zwischen Steckdosenkasten und Nischenöffnung verspachtelt. Um zu verhindern, dass die Lösung für die Dauer der Arbeit in die Steckdose gelangt, können Sie sie mit zerknittertem Zeitungspapier füllen oder mit Klebeband verschließen.

Nachdem der Kitt getrocknet ist, wird die Wandoberfläche mit einem über einen Schleifblock gespannten Schleifgitter poliert.

Der Sockel muss vertieft werden, damit er nicht über die Wandebene hinausragt. Andernfalls bildet sich zwischen der Auslassabdeckung und der Wand ein Spalt.

Nach Abschluss dieses Schritts wird eine Klemmleiste oder ein Schalterschlüssel an den Drähten angebracht. Überschüssige Drähte werden in den Hohlraum der Buchse eingelassen. Die Klemmleiste oder der Schlüssel wird in der Steckdose mit Hilfe von Gleitfüßen befestigt, die sich an den Seiten der Klemmleiste befinden, oder mit Hilfe der Schrauben, die im Steckdosensatz enthalten sind.

Zuletzt wird die Abdeckung der Steckdose (Schalter) montiert.Die Wasserwaage prüft die Horizontalität der Deckeloberkante. Bei Bedarf mit einer leichten Drehung anpassen. Dann wird die Befestigungsschraube angezogen.

Sorten

Steckdosen und Schalter werden normalerweise aus mehreren Gründen klassifiziert.

1. Overhead oder extern. Sie werden auf der Oberfläche der Wand montiert. Sie sind bequem zu installieren oder zu reparieren, aber es sieht nicht immer gut aus.
2. Intern. Das Gerät wird mit Hilfe einer speziellen Aussparung, die im Voraus hergestellt wurde - einer Montagebuchse - in die Wandoberfläche "eingelassen". Von außen sind nur der Schalterschlüssel oder Löcher für den Anschluss an die Steckdose sichtbar.

Nach Bauart

1. Für interne und externe Verdrahtung.
2. Einfach, doppelt oder dreifach.
3. Normal oder mit erhöhtem Feuchtigkeitsschutz. Letztere sind besonders relevant für Badezimmer oder Küchen (wie positioniert man eine oder mehrere Steckdosen richtig in der Küche?).
4. Ausgestattet mit und ohne Masseschleife.
5. Mit oder ohne schließende Abdeckungen oder Rollläden.
6. Sondertypen - Computer, Telefon usw.
7. Nach Art der Spannung - 220 und 380 V für alte Stromnetze - seit 2003 beginnt der Übergang zu einem System mit 230 und 400 V. Es gibt sichere Niederspannungsnetze, die jedoch in Industriegebäuden (mit hoher Feuchtigkeit) verwendet werden , Brandgefahr etc.) , treten im Alltag nicht auf.

Machen Sie die notwendigen Löcher

Wenn Sie nur den alten ersetzen und einen neuen Schalter anschließen müssen, kann dieser Schritt übersprungen werden, aber wer die Beleuchtung im Haus „von Grund auf“ aufbaut, kommt nicht ohne Bauarbeiten aus.

Um einen versteckten Schalter mit Verkabelung innerhalb der Wände zu installieren, müssen Sie Folgendes tun:

• Bestimmen Sie die Position für den Schalter.
• Markieren Sie die Linie der zukünftigen Verkabelung von der nächsten Anschlussdose bis zum unmittelbaren Austrittspunkt.
• Bohren Sie einen Kanal mit einer Tiefe von 2 cm in die Wand und machen Sie ein Loch in der erforderlichen Größe für den Schalter.
• Kabel von der Dose zum Schalter gerade, aber ohne Zug verlegen, mit Schellen und Gips befestigen.
• Schalter einbauen und anschließen

Der zukünftige Platz für das neue Gerät muss gründlich gereinigt werden, und die hervorstehenden Drähte sollten ein oder zwei Zentimeter gereinigt werden.

Fahren Sie als nächstes direkt mit dem Anschluss des Schalters fort:

• Wir installieren eine Steckdose in dem vorbereiteten Loch und vergessen nicht, die Drähte in spezielle Löcher an der Rückwand zu bringen.
• Wir zerlegen den Schalter in zwei Teile: den Kern und die dekorative Abdeckung.
• Wir befestigen die Adern in speziellen Klemmen, ziehen die Befestigungsschraube fest und prüfen die Zuverlässigkeit der Befestigung (der Ausgangskontakt brennt, provoziert Stromlecks und kann im schlimmsten Fall einen Kurzschluss und einen Brand verursachen).
• Wir drehen die restlichen Elemente des Geräts und stellen sicher, dass das Gehäuse seine Position nicht ändert.
• Wir wickeln die vorhandenen Abstandshalter oder Beine ab, stecken sie in die Buchse und stellen die Position streng horizontal ein.
• Wir befestigen die Stützschrauben, überprüfen die Stabilität der Struktur.
• Wir befestigen den Schutzrahmen.
• Wir platzieren die Tasten nach der Kombination von speziellen Tasten und Rillen des Geräts.

Weitere Details sollten berücksichtigt werden, wie ein Schalter mit einer, zwei oder drei Tasten richtig angeschlossen wird. Ein Schlüssel gilt als der einfachste, da es nur zwei Drähte gibt - Null und Phase.

Bei zwei Schlüsseln befinden sich drei Stifte auf der Rückseite des Schaltergehäuses. Ein einzelner Eingang ist für die Eingangsphase vorgesehen, und zwei benachbarte Öffnungen sind für Ausgangsphasen zu verschiedenen Leuchtengruppen vorgesehen. Planen dreifache Schalteranschlüsse ähnlich dem vorherigen, mit dem einzigen Unterschied, dass es drei Löcher für drei Gruppen von Glühbirnen gleichzeitig gibt.

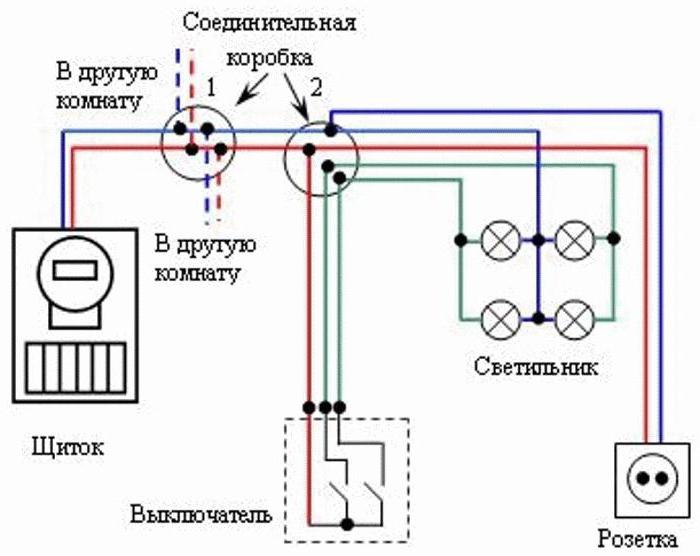

Gesamtschaltbild des Schaltgerätes

Die Nichtbeachtung der grundlegenden Installationsregeln kann selbst bei einem so einfachen Gerät wie einem Schalter zu sehr unangenehmen Folgen führen. Dazu gehören Überhitzung und Funkenbildung mit einem möglichen nachfolgenden Kurzschluss, sowie die Spannung, die in der Verkabelung gespeichert ist.

Dies ist mit Stromschlägen behaftet, selbst wenn Sie nur die Lampe bei ausgeschaltetem Licht austauschen müssen.

Daher sollten Sie sich vor dem Anschließen des Schalters die wichtigsten Verbindungselemente gut merken:

Null Ader. Oder, im Elektriker-Jargon, null. Es wird auf dem Beleuchtungsgerät angezeigt.

Die dem Schalter zugewiesene Phase. Damit die Lampe erlischt und leuchtet, muss der Stromkreis innerhalb des Phasenkerns geschlossen werden

Es ist wichtig, sich daran zu erinnern, dass, wenn das Schaltgerät in die entgegengesetzte Richtung auf Null gebracht wird, es funktioniert, aber die Spannung bleibt. Um beispielsweise die Lampe auszutauschen, müssen Sie daher den Raum vom Stromnetz trennen.

Der Lampe zugeordnete Phase

Wenn Sie die Taste drücken, schließt oder öffnet sich der Stromkreis an dem Punkt, an dem der Phasenkanal unterbrochen wird. Dies ist der Name des Abschnitts, in dem der Phasendraht endet und zum Schalter führt, und das Segment beginnt, das zur Glühbirne gestreckt wird. Somit wird nur ein Draht mit dem Schalter und zwei mit der Lampe verbunden.

Es ist zu beachten, dass alle Verbindungen von leitfähigen Abschnitten in einer Anschlussdose ausgeführt werden müssen. Es ist höchst unerwünscht, sie in einer Wand oder in Kunststoffkanälen durchzuführen, da es sicherlich zu Komplikationen bei der Identifizierung und anschließenden Reparatur beschädigter Fragmente kommen wird.

Wenn sich in der Nähe des Einbauorts des Schalters kein Verteilerkasten befindet, können Sie Null und Phase vom Eingangsschirm verlängern.

Die Abbildung zeigt das Anschlussschema eines Einfachschalters. Kabelverbindungen sind mit schwarzen Punkten (+) gekennzeichnet

Alle oben genannten Regeln gelten für einen Single-Gang-Schalter. Sie gelten auch für Geräte mit mehreren Tasten, mit dem Unterschied, dass ein Fragment eines Phasendrahts von der Lampe, die sie steuern wird, mit jeder Taste verbunden ist.

Die Phase, die von der Anschlussdose bis zum Schalter gedehnt wird, ist immer nur eine Phase. Diese Aussage gilt auch für Mehrtastengeräte.

Ein Austausch oder Neueinbau des Schalters erfolgt nur bei vollständig ausgebildeter elektrisch leitender Schaltung.

Um bei der Verdrahtung keinen Fehler zu machen, müssen Sie die Markierung und Farbe stromführender Kanäle kennen:

• Die braune oder weiße Farbe der Aderisolierung zeigt den Phasenleiter an.
• Blau - Nullader.
• Grün oder Gelb - Erdung.

Die Installation und der weitere Anschluss erfolgt nach diesen Farbhinweisen. Zusätzlich kann der Hersteller spezielle Markierungen auf den Drähten anbringen. Alle Verbindungspunkte sind mit dem Buchstaben L und einer Zahl gekennzeichnet.

Beispielsweise wird bei einem zweifachen Schalter der Phaseneingang als L3 bezeichnet. Auf der gegenüberliegenden Seite befinden sich die mit L1 und L2 bezeichneten Lampenanschlusspunkte. Jeder von ihnen muss zu einer der Beleuchtungskörper gebracht werden.

Vor der Installation wird der Oberschalter demontiert und nach dem Anschließen der Drähte wird das Gehäuse wieder montiert

Wandmarkierung und Kabelverlegung

Die Do-it-yourself-Installation einer Steckdose beginnt mit dem Verlegen eines Kabels. Dazu müssen die Grenzen der Aussparung, an der der Draht liegen wird, mit einem Konstruktionsstift markiert werden.

Das kann nicht nur Material sparen, sondern auch Ihre Arbeit deutlich komfortabler gestalten. Um den Arbeitsablauf selbst so einfach wie möglich zu gestalten, müssen Sie sich um eine Reihe von Tools kümmern. Also brauchen wir:

• Perforator (kann durch Hammer und Meißel ersetzt werden)
• Kabelschneider
• Spachtel
• Zementmörtel
• Isolierband
• Multimeter

Nachdem Sie den Blitz erstellt haben, müssen Sie mit der Auswahl des Kabels selbst beginnen. Im Verbrauchermodus (dh 220 V) liegt der Stromwert zwischen 12 und 20 Ampere. Das bedeutet, dass der Kabelabschnitt dieser Belastung mit einem gewissen Spiel standhalten muss, um einen Kurzschluss zu vermeiden. Für eine Steckdose reicht ein Kabel mit einem Querschnitt von 2-2,5.

Die Hauptregel für die Installation einer Steckdose ist auch ein separater Anschluss des Kabels an das Messgerät. Dies schützt Sie vor Kurzschlüssen. Denn bei einer Überlast (mehr als 4 kW) steigt der Stromwert schnell an. Mit einer separaten Kabelverbindung kann der Schutz bestimmte Teile sofort von der Stromversorgung des Zählers trennen und so einen Brand verhindern.

Nach dem Anschluss muss das Kabel selbst verlegt werden. Wir kneten die Zementlösung, sie sollte etwas dick sein. Dann legen wir das Kabel in den Blitz und bedecken die Aussparung mit einer Lösung mit einem Spachtel. Es wird empfohlen, das Ende des Kabels ohne Isolierung mit Isolierband oder Klebeband zu umwickeln. Dadurch werden die Kontakte bei groben Arbeiten vor Schmutz geschützt.
