Toilettenmühlenpumpe: Gerät, Funktionsprinzip und Installationsregeln

Aufbau und Funktionsprinzip

Das Design der Toilettenpumpe besteht aus einem Gehäuse, in dem ein System zum Pumpen von Flüssigkeiten und Hackmessern untergebracht ist.

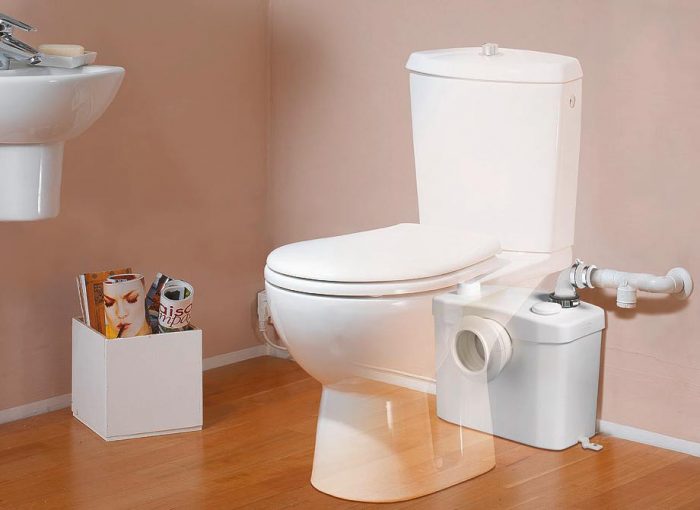

Das Gehäuse ist eine kompakte Box, die hinter dem Toilettenbein, in der Wand oder hinter einer dekorativen Verkleidung installiert werden kann, damit das Gerät das Innere des Badezimmers nicht verdirbt. Das Gerät ist an zwei Systeme angeschlossen - Stromversorgung und Kanalisation.

Im oberen Teil des Pumpengehäuses ist ein Chopper eingebaut. Das Abwasser gelangt in den Mühlentank, wo feste Abfälle zurückgehalten werden, und das Wasser fließt ungehindert weiter.Wenn genügend Flüssigkeit vorhanden ist, wird der Motor gestartet und die Messer und die Pumpe selbst beginnen zu arbeiten.

Die Mühle schneidet den Abfall und die Pumpe erzeugt genügend Druck, um ihn weiter durch die Rohre zum Steigrohr zu befördern, von wo aus er in die Klärgrube oder den Abwasserkanal gelangt.

Der Durchmesser des Auslassrohrs ist relativ klein - etwa 45 mm, aber aufgrund des Betriebs der Pumpe bleibt das Abwasser nicht zurück und sammelt sich nicht im System an. Das System ist mit einem Rückschlagventil ausgestattet, damit das Abwasser nicht durch das Rohr zurückfließt.

Konstruktionen, bei denen die Pumpe oben und der Zerhacker niedriger angeordnet sind, gelten als unzureichend effektiv, weil. Messer schleifen keine harten Einschlüsse

Daher lohnt es sich, bei der Auswahl eines bestimmten Modells auf seine Designmerkmale zu achten.

Wenn im Badezimmer mehrere Geräte installiert sind, zum Beispiel eine Dusche, ein Waschbecken und eine Toilettenschüssel, dann können Sie ein kombiniertes System montieren.

Werden zusätzlich Haushaltsgeräte angeschlossen, dann investiert man besser in zwei Pumpen und installiert eine für sauberes und eine für schmutziges Abwasser.

Bei der Installation von Pumpen, die für den Anschluss an mehrere Sanitärarmaturen ausgelegt sind, sind komplexe Berechnungen erforderlich. Wenn die Leistung des Modells nicht ausreicht, kann der Motor schnell durchbrennen. Ein richtig ausgewähltes Gerät ist jedoch in der Lage, alle Abflüsse aus Toilette, Badewanne, Waschmaschine usw.

Verbindung

Für die Pumpe müssen Sie eine Toilette mit direktem Abfluss wählen, daher ist es rationeller, sie zusammen zu kaufen
gleichen Laden zur gleichen Zeit.

Die Pumpen sind mit einer Toilette mit gerader Spülung kompatibel, das Modell mit schräger Spülung passt nicht!

Leider schreibt der Pumpenhersteller den Einbau des Aggregats nur oberflächlich vor, viele technische
Punkte sind davon nicht betroffen.Daher wird die Installation am besten von einem erfahrenen Meister durchgeführt. Wenn Sie installieren möchten
unabhängig, dann ist ein Mindestmaß an Erfahrung im Sanitärbereich erforderlich.

Hier sind einige Punkte: Wenn Sie das Rohr um 90 Grad drehen müssen, ist es besser, es mit zwei Ecken zu tun
45 Grad, um scharfe Kurven im Abwasserweg zu vermeiden

Sie müssen auf die Knotenverbindung achten
Rohr von einer Pumpe mit einem öffentlichen Abwasserkanal: Das Polypropylenrohr „32“ kann an einen Abwasserkanal „40“ angedockt werden
Wickeln Sie Klebeband auf „32“, bis es fest in „40“ passt, und streichen Sie das Rohr vor der Verbindung mit Silikondichtmittel ein. Sie können dasselbe mit dem Polypropylen „25“ tun und es mit dem Abwasserrohr „32“ verbinden

Weiter alle
Es wird durch Standardverbindungen für Abwasserrohre verbunden - „32“- oder „40“-Rohre werden durch Adapter zu einem „50“-Rohr verbunden
oder mehr

Es ist nicht überflüssig, die Verbindungen mit selbstschneidenden Schrauben "Samen" zu befestigen, die Hauptsache ist, die Rohre nicht durchzublitzen, kategorisch nicht
Es wird empfohlen, dass die Spitze der selbstschneidenden Schraube im Rohr herausragt! Es ist wichtig, wenn wir an der Seite des Hauptrohrs einen Abfluss machen
Der Anschluss befindet sich nicht im Winkel „90“, sondern im Winkel „45“, da sonst das Wasser von der Pumpe in die Wand des Hauptrohrs „schlägt“ und unnötig erzeugt wird
Stromspannung. Und das letzte: Wenn möglich, machen Sie einen Rohreinsatz von der Pumpe, die allen anderen Versorgungseinrichtungen am nächsten ist, zum Abfluss,
Wenn Sie auf die Straße gehen, wird dies das Auftreten von Wasserdruck in anderen Abwasserkanälen ausschließen

Sorten

Trotz der Tatsache, dass das Gerät und das Funktionsprinzip des Pumpens von Fäkalgeräten gleich sind, gibt es eine bestimmte Klassifizierung solcher Produkte:

1. Je nach Installationsmethode werden die Einheiten in zwei Typen unterteilt:
   • Eingebaut - im Design der Toilette montiert und haben kein Außengehäuse, daher sind sie billiger.Um die Pumpe zu starten, reicht es aus, das Wasser in der Toilette abzulassen. Eine Toilettenschüssel mit Pumpe kann nur alleine funktionieren, es funktioniert nicht, andere Sanitärgeräte an das Gerät anzuschließen. Außerdem wird bei einer solchen Installation die Reparatur und Wartung der Pumpe schwierig sein. Zu den Vorteilen gehört die Tatsache, dass das Gerät keinen Platz beansprucht und das Innere des Raums auf dem Land oder im Haus nicht beeinträchtigt.
   • Freistehende Einheiten können hinter dem WC installiert und angeschlossen werden. Sie sind mit einer versiegelten Aufbewahrungsbox ausgestattet und ermöglichen den Anschluss mehrerer Sanitärgeräte. Das Gerät startet, wenn der Ablauf im Vorratstank ein bestimmtes Niveau erreicht.

1. Außerdem wird eine solche Pumpausrüstung nach der Temperatur der gepumpten Abwässer unterteilt. Verschiedene Modifikationen können mit Abwasser einer bestimmten Temperatur arbeiten:
   • Wenn Sie möchten, dass eine solche Pumpe nur die Toilette auf dem Land, in einer Wohnung oder einem Landhaus bedient, ist es besser, eine Abwasseranlage für kalte Abflüsse zu wählen, deren Temperatur 40 ° C nicht überschreitet. Die Kosten für solche Geräte sind akzeptabler.
   • Für die Wartung von Haushaltsgeräten und -geräten, aus denen sich heiße Abflüsse bilden (Geschirrspüler und Waschmaschine), ist es besser, Abwasserpumpenprodukte für die Arbeit mit heißen Abflüssen mit Temperaturen bis zu 90 ° C zu wählen.

1. Abwasserpumpen können eine eingebaute Mühle haben oder nicht:
   • Um die Toilette zu warten, ist es besser, Geräte mit Hackmessern zu wählen. Dieses Produkt kann das Abwasser in einen homogenen flüssigen Zustand bringen und große Fäkalien, Toilettenpapier und sogar synthetische Stoffe zerkleinern.Nach dem Zerkleinern kann Abwasser innerhalb von 30-50 mm durch eine Rohrleitung mit kleinem Durchmesser transportiert werden.
   • Es ist besser, Geräte ohne Zerhacker nicht für Toilettenschüsseln zu verwenden. Sie eignen sich eher für die Wartung von Abflüssen von Badewannen, Duschen, Waschmaschinen und Waschbecken. Ihr Hauptvorteil ist ihr angemessener Preis.

Die Verwendung von Abwasserpumpen mit einer in heißer Umgebung betriebenen Mühle ist gerechtfertigt, wenn das Abwassersystem in einem großen Haus oder einer Hütte eingerichtet wird. In einer Wohnung sollte diese Option gewählt werden, wenn eine vollständige Sanierung mit der Verlegung von Bad und Küche an einen neuen Ort, entfernt von der Kanalisation, durchgeführt wird.

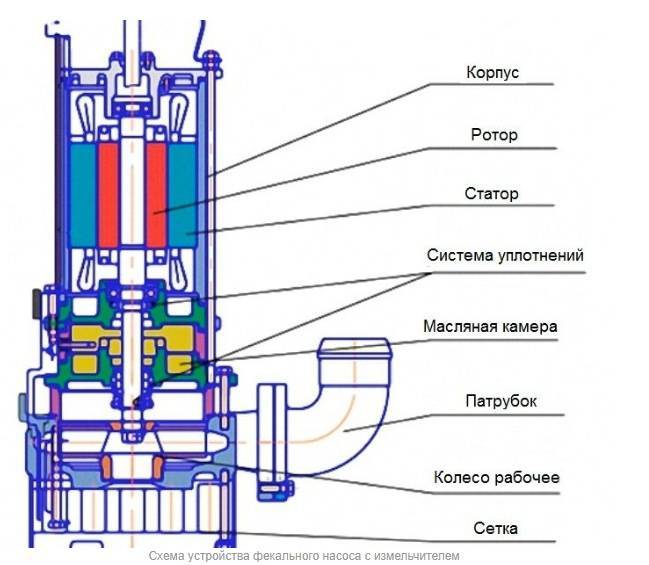

Pumpenschneider

Unabhängig von der Konstruktion hat das Schneidwerk einen Zweck - das Mahlen von Verunreinigungen organischen Ursprungs, um einen homogenen Fluss zu erhalten. Einige teure, zuverlässige Modelle können mit kleinen Kieselsteinen und Sand umgehen, aber sie in die Maschine zu bekommen, sollte die Ausnahme sein, nicht die Regel. Es gibt folgende Bauarten von Schneidwerken:

Ein Laufrad mit Schneide ist die einfachste und kostengünstigste Variante. Fast alle Modelle waren früher mit einem solchen Mechanismus ausgestattet, aber die Leistung solcher Pumpen ist nicht zu hoch.

Kotpumpen-Schneidgerät

• Messer mit zwei Klingen - senkrecht angeordnete Klingen sorgen für ein ziemlich effektives Schleifen der Komponenten. Es gibt auch Modelle mit drei Klingen, sie sind produktiver und zuverlässiger.
• Der kombinierte Schneidmechanismus in den Pumpen beinhaltet das Vorhandensein von drei Klingen, die fest gegen eine perforierte Membran aus verschleißfestem Material gedrückt werden.Zusätzlich zu der Tatsache, dass die Einschlüsse mit einem Messer geschnitten werden, werden sie zusätzlich gerieben und passieren die Membran. Dadurch kann eine homogene Mischung durch Rohre mit kleinem Durchmesser transportiert werden.

Worauf Sie bei der Auswahl einer Kotschneiderpumpe achten sollten

Der Markt für Pumpausrüstung ist heute überfüllt, was die Auswahl des erforderlichen Modells erheblich erschwert, insbesondere wenn Sie die Hauptmerkmale nicht kennen, auf die Sie achten sollten:

• Häufigkeit und Dauer des Betriebs;
• Eintauchtiefe der Pumpe;
• Abstand vom Zaun zum Abflusspunkt;
• Wählen Sie die gewünschte Leistung;
• Der Durchmesser des Abwasserrohrs muss mit dem Durchmesser der Pumpendüsen übereinstimmen, wenn das Gerät nicht mit Adaptern ausgestattet werden kann;

Berücksichtigen Sie bei der Auswahl einer Pumpe alle angegebenen Parameter, um das Gerät problemlos zu installieren

• Die Reinheit des gepumpten Wassers und der Durchmesser möglicher Einschlüsse;
• Die Motorleistung ist einer der wichtigsten Indikatoren, Leistung und Lebensdauer hängen direkt davon ab, aber je mehr Leistung, desto höher die Stromkosten.

Rat! Bei der Auswahl einer Kotpumpe ist es besser, bekannte Marken wie Grundfoss, HOMA oder Vortex (Deutschland), Sprut (China), Gileks (Russland), Espa (Frankreich), Sololift (Dänemark), Vigicor ( Spanien). Alle diese Unternehmen sind auf Pumpenausrüstung spezialisiert und im Falle einer Panne ist es einfacher, das richtige Teil zu finden, und sie sind eher bereit, repariert zu werden.

Modellauswahlkriterien

Natürlich ist es bei der Auswahl eines Geräts besser, sich Hilfe von Fachleuten zu holen. Aber ihre Dienste sind sehr teuer und es gibt nicht so viele gute Spezialisten, also müssen Sie versuchen, es selbst herauszufinden.

Lesen Sie zunächst die Anweisungen sorgfältig durch, da der häufigste Fehler die falsche Bestimmung der Leistung des Pumpgeräts ist. Wenn in der Anleitung beispielsweise die Parameter für den Flüssigkeitstransport von 8 m vertikal und 90 m horizontal angegeben sind, was der Größe Ihres Kanalsystems entspricht, sollte eine solche Fäkalienpumpe nicht genommen werden. Dies erklärt sich aus der Tatsache, dass es an der Grenze seiner Leistung arbeiten wird und jede unvorhergesehene Belastung zum Ausfall oder sogar zum Ausfall führen kann. Die beste Option wäre also, einen Chopper mit mehr Leistung zu kaufen.

Zweitens muss die Wegdauer der transportierten Flüssigkeit berücksichtigt werden. Bewegt sich das Abwasser also zum Beispiel nur horizontal, schafft ein solcher Zerkleinerer das maximal 90 Meter weit. Und wenn Sie gleichzeitig auch noch einen Meter um zwei erhöhen müssen, wird die Lieferreichweite erheblich reduziert. Die empfohlene Berechnungsformel lautet: Die Flüssigkeitstransportstrecke verringert sich um 10 Meter für jeden Meter ihrer Steigung.

Wie wählt man eine Kotpumpe aus?

Eine falsch ausgewählte Pumpe ist ineffizient und kann dem Eigentümer des Hauses viele Unannehmlichkeiten bereiten.

Um genau das Modell zu kaufen, das am besten zu den Einsatzbedingungen passt, sollten Sie auf mehrere Aspekte achten:

• Leistung. Es ist möglich, die erforderliche Leistung zu bestimmen, indem man die Abwassermenge und die gewünschte Geschwindigkeit ihres Pumpens kennt.
• Der Durchmesser des Abwasserrohrs, durch das Abwasser transportiert wird.
• Ungefähre Größen fester Einschlüsse. Dies gilt insbesondere dann, wenn Haushaltsabfälle aus der Küche in die Kanalisation geleitet werden.
• Die Entfernung, über die sich die Abflüsse bewegen.
• Vorhandensein/Fehlen zusätzlicher Ausrüstung.Es ist notwendig, die Abwassermenge zu berechnen, die aus jeder Sanitärarmatur stammen kann, die an die Pumpe angeschlossen wird.
• Abflusstemperatur. Die Wahl des Modelltyps hängt von diesem Indikator ab. Wenn die Pumpe nur an die Toilette angeschlossen ist, können Sie mit einem Gerät zum Pumpen kalter Abflüsse auskommen. Beim Anschluss anderer Geräte sollte man lieber einem teureren, aber auch zuverlässigeren Modell für heißes Abwasser den Vorzug geben.

Wie Sie ein Badezimmer mit einer Kotpumpe ausstatten können, ist im Video beschrieben:

Die Nuancen der Rechenleistung

Die universelle Formel zur Berechnung der Leistung einer Kotpumpe: H + L / 10 \u003d X, wobei:

X - die Höhe, auf die sich die Abflüsse bewegen (dieser Indikator muss bestimmt werden);

H ist die Tiefe, in der die Pumpe installiert ist;

L ist die Länge der Rohrleitung in Metern (vom Ort der Abwassereinleitung bis zur Klärgrube oder zum Sammler).

Alle Pumpenmodelle werden von einer technischen Dokumentation begleitet, die ihre Parameter angibt.

Bei der Auswahl sollten Sie darauf achten, dass die Nummern in den Pässen die maximal zulässigen Indikatoren sind.

Dies bedeutet, dass Sie, wenn die Dokumente angeben, dass das Gerät Flüssigkeit mit einer Höhe von 5 m und einer Länge von 60 m bewegt, für eine größere Entfernung ein leistungsstärkeres Modell wählen müssen.

Es gibt ein weit verbreitetes Missverständnis, dass Gesamtindikatoren berücksichtigt werden können - addieren Sie die Entfernungen entlang der Länge und Höhe. Dies ist jedoch ein Missverständnis über den Betrieb von Pumpanlagen.

Es muss nur ein solches Modell ausgewählt werden, das sowohl in der Höhe als auch in der Länge der Rohrleitung in die vorgefertigten Berechnungen „passt“, da sonst Verstöße gegen den Betrieb der Geräte nicht ausgeschlossen sind.

Welche Marke bevorzugen Sie?

Bei der Auswahl eines Modells sollten Sie nicht nur auf die technischen Eigenschaften, sondern auch auf den Hersteller achten.Es gibt mehrere beliebte Marken, auf die Käufer gut ansprechen:

• Sanipack. Ideal für kleine Räume. Die Pumpe ist sehr kompakt und kann an der Wand montiert werden. Bewegt Abflüsse 4 m hoch, 40 m lang. Die maximale Temperatur des Arbeitsmediums beträgt 40-50 Grad, das Optimum 35. Die Kosten betragen 19.500 Rubel.
• Grundfos SEG. Wie alle Geräte der Marke Grundfos sind dies Qualitätspumpen. Dieses Modell pumpt Abflüsse in einer Entfernung von 15 m. Es ist universell, störungsfrei und sehr bequem zu bedienen. Das einzige, was Käufer verwirren kann, sind die Kosten - ab 50.000 Rubel.
• Jemix STP 100. Hochleistungsmodell. Geeignet für Systeme mit einer Rohrleitungslänge von 70 m und einer Hubhöhe von nicht mehr als 7 m. Die Pumpe mit Mühle ist für heißes Abwasser ausgelegt, dessen Temperatur 90 Grad erreichen kann. Die Kosten betragen etwa 7000 Rubel.
• Gilex. Dies sind sanitäre Toilettenpumpen. Durch Design - tauchfähig. Der Hauptvorteil der Geräte der Marke Gileks ist ihr niedriger Preis. Das billigste Modell kostet etwa 4000 Rubel. Der Nachteil ist eine Verbindung. Die Pumpe darf nur für die Toilette verwendet werden.
• SFA Sanito. Das Modell ist mit Toilette und Waschbecken verbunden. Die Pumpe ist mit einer Mühle ausgestattet. Der Körper ist aus strapazierfähigem Kunststoff, langlebig. Die Kosten betragen 17200 Rubel.
• Sanico Compact Elite. Kombimodell eingebaut in das Stand-WC. Das Gerät ist für eine Arbeitsflüssigkeitstemperatur von 40-50 Grad ausgelegt, es ist jedoch besser, wenn es 35 nicht überschreitet. Das Abwasser steigt 3 m hoch und pumpt 30 m lang. Die Steuerung ist sehr komfortabel, das Gerät lässt sich programmieren. Die Kosten des Modells betragen etwa 30500 Rubel.

Mehr über Sanicompact Elite wird im folgenden Video beschrieben, die Installationsfunktionen werden beschrieben:

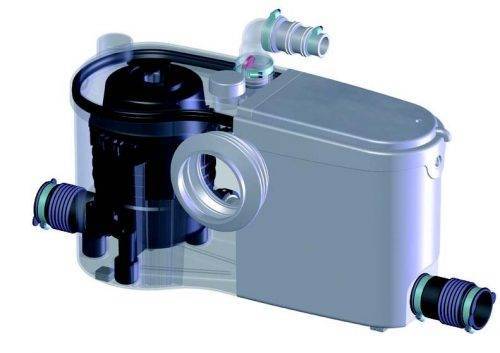

Das Funktionsprinzip der Toilettenpumpe: Gerät

Die am häufigsten gekaufte Zerkleinerungspumpe für kalte Abfälle sorgt dafür, dass feste Abfälle in kleine Stücke zerkleinert und in die Kanalisation abgeleitet werden, selbst wenn sie sich in großer Entfernung und über der Toilette befinden.

Normalerweise wird es an der Wand montiert, um keine zusätzliche Aufmerksamkeit zu erregen und das Innere des Toilettenraums nicht zu beeinträchtigen. Für vollwertige Arbeiten wird es über einen Auslass, eine Toilettenschüssel und ein zum Abwasserkanal führendes Rohr an das Stromnetz angeschlossen

Das Mahlwerk befindet sich oben am Gerät. Darin setzen sich nach dem Betreten der Struktur feste Abfälle ab. Flüssigkeitsabflüsse bewegen sich weiter, ohne anzuhalten. Wenn sich eine bestimmte Abfallmenge im Häcksler ansammelt, wird die Pumpe in Betrieb genommen: Die Häckslermesser zerkleinern feste Abfälle und die Pumpe zwingt sie, sich durch das Abwasserrohr zu bewegen.

Direkt in die Toilette eingebaute Mühlen haben keine eigene Kapazität. Sie beginnen zu arbeiten, wenn die Spültaste gedrückt wird. Das Messer zerkleinert die festen Abfälle und das Wasser aus dem Wasserhahn spült sie in die Kanalisation. Solche Geräte haben keinen Ablauftank, Wasser kommt direkt aus dem Wasserversorgungssystem. Aus diesem Grund ist es nicht möglich, ein so kompaktes Gerät in jeder Wohnung zu installieren. Der Druck in den Rohren des Gebäudes muss hoch genug sein, um Druck bereitzustellen: ab 17 Atmosphären.

Das Gerät ist nicht kompliziert, aber Sie müssen die Nuancen kennen

Umgang mit Ausrüstung

1. Optisch ähnelt die Pumpe einer kleinen Plastikbox, die hinter dem Toilettenregal installiert ist.
2. Das Gerät beeinträchtigt die Ästhetik des Badezimmers nicht und sieht aus wie ein zusätzlicher Ablaufbehälter.

Fäkaliengeräte beeinträchtigen das Erscheinungsbild des Badezimmers nicht

1. Standardmodelle solcher Pumpen sind für den horizontalen Transport von Fäkalien bis zu 100 m und vertikal bis zu 10 m ausgelegt. Obwohl es leistungsfähigere Geräte gibt.

Toiletten zum Verschenken mit einer Pumpe ermöglichen es Ihnen, Flüssigkeit bis zu 80-100 m horizontal zu pumpen

Hauptmerkmale

Bei der Auswahl von Geräten zur Zwangsbewegung von Abflüssen empfehlen wir, auf folgende Merkmale der Geräte zu achten:

Transportentfernung	Dieser Parameter beeinflusst die Leistung der Pumpe. Je weiter das Freispiegelrohr vom Badezimmer entfernt verläuft, desto größer sollte es sein. Die übliche Kapazität für den Abwassertransport beträgt ca. 100 m horizontal und bis zu 10 m vertikal, was in den meisten Fällen ausreichend ist.
Optionale Ausrüstung	Wenn das Badezimmer nicht nur eine Toilettenschüssel, sondern auch ein Waschbecken und eine Duschkabine bietet, ist es nicht erforderlich, für jedes Element des Systems eine separate Pumpe zu installieren. Wir empfehlen den Kauf eines Kombigerätes.
Empfohlene Flüssigkeitstemperatur	Dieser Parameter liegt im Bereich von 40-90˚С für verschiedene Ausstattungsoptionen: Benötigen Sie beispielsweise eine Mühle nur für die Toilette, reicht es aus, ein Gerät für kalte Umgebungen anzuschaffen. Eine andere Sache ist, wenn Sie sich entscheiden, ein Waschbecken oder eine Duschkabine daran anzuschließen. In diesem Fall muss die maximal zulässige Temperatur der geförderten Flüssigkeit höher sein. Normalerweise wird der höchste Preis an der Pumpe liegen, an die zusätzlich eine Waschmaschine oder ein Geschirrspüler angeschlossen werden soll. Dies liegt vor allem daran, dass dieses Gerät Wasser mit einer Temperatur von bis zu 90 ° C in den Abwasserkanal ablässt.

Fäkalienpumpe mit Mühle für die Toilette zur Schaffung einer Zwangskanalisation

Wenn eine wandhängende Toilette installiert ist

Wenn Sie in einem kleinen Raum so viel Platz wie möglich sparen müssen, werden häufig hängende Modelle von Toilettenschüsseln aufgestellt. Für solche Sanitäranlagen werden speziell konstruierte Geräte angeboten, bei denen die Breite des Tanks ca. 120 mm beträgt. Es kann einfach in einem Trockenbaukasten getarnt werden, in dem auch ein Rahmen zur Befestigung der Toilettenschüssel und ein Spülkasten eingebaut sind.

Vor relativ kurzer Zeit wurden Toilettenschüsseln, die mit einem eingebauten Zerhacker ausgestattet waren, in Einzelhandelsketten verkauft. Dieses Gerät ist auch so konzipiert, dass zusätzliche Sanitärgeräte daran angeschlossen werden können. Dieser Toilettentyp ist nicht mit einem Spülkasten ausgestattet.

Wenn die Ablasstaste gedrückt wird, öffnet sich Wasser aus der Wasserleitung und gleichzeitig schaltet sich die Mühle ein. Eine zwingende Voraussetzung für die Installation dieser Ausrüstung ist, dass der Druck im Wasserversorgungsnetz mindestens 1,7 bar beträgt.

Berechnung der benötigten Leistung

Wir möchten Sie warnen, dass selbst wenn die Anweisungen alle Hauptmerkmale des Geräts klar beschreiben, es ziemlich einfach ist, bei der Auswahl einen Fehler zu machen. Es ist nicht immer möglich, einen guten Spezialisten in diesem Profil zu finden, daher werden wir uns selbst um dieses Problem kümmern.

Auf dem Foto - eine Abwasserpumpe für die Küche

Der häufigste Fehler ist die falsche Wahl der Geräteleistung. Wenn zum Beispiel die Anweisungen angeben, dass die Pumpe Flüssigkeit horizontal um 80 m und vertikal um 7 m pumpen kann, bedeutet dies keineswegs, dass alles so sein wird.

Wieso den?

Lass es uns herausfinden:

1. In der Bedienungsanleitung werden meist extreme Parameter angegeben.Diese Situationen für die Pumpe sind Spitzenwerte, sodass jede nicht berücksichtigte Last sofort zu einer Fehlfunktion führt.

1. Die in der Anleitung dargestellten Merkmale können als sich gegenseitig ausschließend bezeichnet werden. Dies liegt daran, dass die Pumpe beim Transport von Flüssigkeiten nur in horizontaler Ebene maximal 80 m vorschieben kann, aber wenn sie um 2-3 m angehoben werden muss, verringert sich die Förderreichweite erheblich. Wir empfehlen Ihnen, diese Berechnungsformel zu verwenden - für jeden Höhenmeter verringert sich die horizontale Transportstrecke um 10 m.

Installationsfunktionen

Keine Sorge, auch wenn Sie noch nie mit einem solchen Gerät gearbeitet haben, können Sie es einfach mit Ihren eigenen Händen an die Toilette anschließen. Bei der Installation einer Rohrleitung von einer Pumpe zu einem Abwasserkanal müssen Sie nur zwei Parameter kennen - die Höhe und Länge des Aufzugs.

Zwangsabwassersystem

Sie müssen zu den Eigenschaften der Mühle passen. Die restlichen Daten in Bezug auf den Höhenwinkel, die verwendeten Materialien und die Konfiguration der Linie können beliebig sein.

Installations- und Anschlussregeln

Die Installation und der Anschluss von Pumpen für Toilettenschüsseln und das Zwangspumpen von Abflüssen verschiedener Hersteller erfolgen nach sehr ähnlichen Regeln. Vor der Installation sollten Sie jedoch die Anweisungen für ein bestimmtes Produkt lesen - es können Funktionen vorhanden sein.

Eine Abwasserpumpe kann in der Küche stehen - um Abflüsse aus der Spüle und / oder der Spülmaschine abzulassen

Verbindung

Der Einbauort muss so gewählt werden, dass die Pumpe erreicht werden kann. Es erfordert keine besondere Wartung, aber es ist regelmäßig eine Reinigung erforderlich.Wenn eine Spülmaschine und eine Waschmaschine an die Pumpe angeschlossen sind, ist es besser, regelmäßig zu prüfen, ob die Kanalisation durch Fett-, Schmutz- und Salzablagerungen verstopft ist. Bei Bedarf ist eine Reinigung mit milden Reinigungsmitteln möglich. Aggressive Chemikalien sollten nicht verwendet werden, da sie die Kunststoff- und Gummiteile des Geräts beschädigen können.

Wenn der Kanaleinlauf höher als nötig ist

Hier also die allgemeinen Regeln:

• Die Einzelkanalinstallation muss geerdet werden. Daher muss die Steckdose dreiadrig mit funktionierender Masse sein. (Wir haben hier über das Gerät einer Erdschleife in einem Privathaus gelesen).
• Aus Sicherheitsgründen müssen ein Leistungsschalter und ein RCD an der Stromleitung installiert werden.

• Während der Installation wird der Block am Boden befestigt. Zur Reduzierung des Geräuschpegels ist die Montage auf einer schwingungsdämpfenden Unterlage (Gummidichtung) wünschenswert. Es ist unerwünscht, das Gehäuse gegen die Wand zu drücken, damit Vibrationen von der Pumpe nicht übertragen werden. Diese Maßnahmen sind notwendig, um den Lärmpegel zu reduzieren.

• Die Abgasleitung besteht aus starren Sanitärrohren. Es gibt zwei empfohlene Optionen - Kunststoffabwasser und Kupferrohre. Fittings werden starr, einteilig empfohlen.
• Rohrleitungen müssen dauerhaft befestigt werden (an Wänden, Böden usw.).

Im Allgemeinen ist die Installation und der Anschluss einer Abwasserpumpe für eine Küche oder Toilette kein sehr schwieriges Unterfangen. Aber vorausgesetzt, Sie haben bereits eine Vorstellung von der Arbeit mit Klempnern. In diesem Fall können Sie alles selbst machen.

Merkmale der Auslasspipeline

Kompakte Sanitär-Toilettenpumpen können Abflüsse nicht nur vertikal pumpen, sondern auch anheben.Wenn sich im unteren Teil ein vertikaler Abschnitt befindet, ist es wünschenswert, die Möglichkeit des Ablassens vorzusehen. Wenn Sie die Rohrleitung von Verstopfungen befreien müssen, ist es besser, wenn die Abflüsse an einer bestimmten Stelle abgelassen werden und nicht mit dem Gießen beginnen während der Arbeit aus.

Die Höhe des vertikalen Abschnitts der Abflussleitung wird unter Berücksichtigung der Mindestneigung des horizontalen Abschnitts bestimmt. Jeder Hersteller (manchmal jedes Modell) hat sein eigenes Mindestgefälle, aber in den meisten Fällen beträgt es 1-4% (1-4 cm pro 1 Meter).

Installationsregeln für Abwasserpumpen

Seien Sie vorsichtig. Die Beschreibung der Abwasserpumpen gibt die maximale Förderhöhe des Abwassers und die maximale horizontale Transportstrecke an. Zum Beispiel: 8 m hoch und 80 m horizontal. Dies bedeutet jedoch nicht, dass durch das Anheben des Rohrs um 4 Meter nach oben weitere 80 Meter horizontal transportiert werden können. In diesem Fall beträgt die Länge des horizontalen Abschnitts nach einem Anstieg von vier Metern nicht mehr als 40 Meter. Allein das Anheben um 1 Meter „nimmt“ etwa 10 Meter horizontalen Transport „weg“.

Dies ist wichtig und es lohnt sich, sich daran zu erinnern.

Beliebte und beste Hersteller auf dem Markt: Grundfos, Gileks, Herz, Wilo, Schneide Sturm wp9709sw

Heute bieten die Geschäfte eine große Auswahl an Pumpenmühlen jeder Kapazität, Konfiguration und Größe, die Sie benötigen. Sie können ein billiges russisches oder chinesisches Gerät nehmen oder in teure europäische Sanitäranlagen investieren.

Wenn wir über Modelle sprechen, ist die Grundfos-Abwasserpumpe besonders gefragt. Der Durchschnittspreis für eine ähnliche Abwasserpumpe mit Zerhacker liegt zwischen 35 und 55 Tausend Rubel. Kanalinstallationen von Grundfos machen den Kauf einer Toilette mit Mühle überflüssig, weil.die in die Station eingebauten Pumpen sind bereits mit einer Schneidvorrichtung ausgestattet. Die Kotpumpe mit Mühle für die Toilette sollte nur von einer Qualitätsmarke sein.

Eine Besonderheit der Sololift-Pumpen besteht darin, dass die Steuereinheit mit Pumpe und Motor in einer Einheit verbunden ist. Eine solche Vorrichtung vereinfacht die Reparatur des Geräts im Falle eines Ausfalls. Bei der Reparatur müssen Sie die Pumpe nicht demontieren und der Raum rundherum bleibt sauber, auch wenn Sie in die Mechanik greifen mussten. Die Grundfos-Kotpumpe mit Mühle hat genug Leistung, um die Bewegung von Abwasser durch Rohre mit beliebiger Neigung, vertikal und horizontal, innerhalb der Kapazität eines bestimmten Modells sicherzustellen.

Auch Abwasserpumpen der Marke SFA sind eine lohnende Wahl. Dieser Hersteller bietet eine beeindruckende Auswahl an Abwasserpumpen. Sie eignen sich für Küchenspülen, Waschmaschinen und Geschirrspüler und natürlich auch für Badezimmer und Toiletten. Für jede Art von Ausrüstung, die die Entfernung von Abwasser erfordert, gibt es eine Option. Pumpen dieser Marke sind mit versiegelten Tanks und leistungsstarken Schneidmechanismen ausgestattet.

Die SFA-Pumpe hat sich im Alltag bewährt

Mühlenpumpe einbauen

Sie müssen kein Profi sein, um eine Zerkleinerungspumpe in Ihrem Waschraum zu installieren. Wenn Sie alle Regeln und Feinheiten dieses Verfahrens befolgen, können Sie die Installation der Pumpausrüstung zu Hause mit Ihren eigenen Händen durchführen.

Die Installation der Mühle sollte immer mit der Überprüfung des Durchmessers ihres Einlassrohrs begonnen werden. Es muss vollständig dem Durchmesser der Abwasserrohre entsprechen. Andernfalls können Sie diese beiden Teile nicht verbinden.

Die Installation des beschriebenen Gerätes erfolgt immer nach folgender Schritt-für-Schritt-Anleitung:

1. Zunächst werden in allen Einlassrohren Einlassrohre oder Stopfen montiert. Gleichzeitig muss beim Anschließen darauf geachtet werden, dass sich die Leitung pro Meter Länge mit einer Neigung von drei Zentimetern dem Gerät nähert.
2. Als nächstes wird der Häcksler an den Ort gestellt, an dem er später dauerhaft stehen wird, und am Boden befestigt. Die letzte Manipulation erfolgt mit Hilfe von Dübeln und einem Konstruktionsstanzer.
3. Dann wird ein Abwasserrohr von der Mühle zum Steigrohr geführt. Bei mehreren Rohren müssen diese geklebt oder gelötet werden. Wenn das Rohr in vertikaler Richtung umgeleitet werden muss, sollte das Rohrteil so gedreht werden, dass es nicht weiter als dreißig Zentimeter vom Auslass der Pumpausrüstung entfernt ist.
4. Danach wird die Toilette über Wellen mit der Pumpe verbunden. Dabei wird berücksichtigt, dass der Eingang zum Häckslerkörper unterhalb des Toilettenrohres liegen muss. Es ist auch notwendig, das Abflussrohr zu biegen, damit sich die Abflüsse von selbst bewegen.
5. Schließlich wird das installierte Gerät mit dem Netzwerk verbunden, wonach das Gerät überprüft wird. Während des Betriebs der Anlage werden die Rohrverbindungen auf Dichtheit geprüft.

Wenn Sie den Eindruck haben, dass Sie eine WC-Mühle nicht selbst installieren können, empfehlen wir Ihnen, sich das folgende Video anzusehen. Es erzählt nicht nur, sondern zeigt auch den gesamten Prozess der Installation der beschriebenen Einheit zu Hause. Sie werden alle Nuancen dieses Verfahrens sehen können, die wir in diesem Artikel nicht auf den Punkt bringen konnten. Wir hoffen, dass alles für Sie funktioniert und Ihre Sanitäranlagen immer einwandfrei funktionieren.

Hersteller und Modelle

In diesem Bereich werden individuelle Anlagen nicht von jedem Unternehmen hergestellt.Aber auch unter solchen Bedingungen bleibt die Preisspanne breit. Gute Qualität, aber hoch Preise - Standardspezifikationen für Hersteller aus Europa.

Grundfos Sololift

Sololift2 ist die neuste Sorte auf dem Markt. Das Design hat keine beweglichen Teile in Kontakt mit Abflüssen. Im Inneren befindet sich ein Chopper, der aber auch mit einem „trockenen“ Antrieb ausgestattet ist. Für unterschiedliche Situationen stehen verschiedene Modelle zur Verfügung

Sololift:

1. D2. Mühlenpumpe für Toilettenschüsseln, die bei Flüssigkeitstemperaturen von über 90 Grad betrieben wird. Es wird nicht mit festen Verunreinigungen verwendet. Zur Befestigung an Maschinen für Wäsche und Geschirr, Duschen, Waschbecken.
2. C3. Der Pumpkanal mit großer Produktivität. Pumpt Abflüsse mit einer Temperatur von 90 Grad ab.
3. CWC3. Modell zum Anschluss von aufklappbaren Modellen von Toilettenschüsseln.
4. WC3 - eine Sorte mit Mühle. Mit drei zusätzlichen Steckdosen, direkter Anschluss an die Toilette.
5. WC1. Das Modell verfügt über eine eigene Mühle. Es gibt einen Hauptausgang und einen zusätzlichen Ausgang.

Die Ausrüstung dieser Firma ist nicht die billigste, garantiert aber einen stabilen Betrieb für lange Zeit. Der Hersteller zeichnet sich durch Unterstützung bei Garantiereparaturen aus.

SFA

Es werden mehrere Modelle vorgestellt, von denen jedes spezifische Probleme löst:

1. SaniTop - Abwasserkanal mit Zwangsbewegung, verbinden Sie ihn mit Waschbecken, Toiletten. Leiser Betrieb, hohe Leistung.
2. Sanipro XR Stille. Das leiseste Modell, mit dem Sie Abflüsse auspumpen können.
3. SaniplusStille. Abwasserpumpe mit erhöhter Leistung, einfach an mehrere Geräte anzuschließen. Leiser Betrieb, hohe Leistung.
4. Sanipack. Mit kleinen Größen.
5. Sanibroyeur. Mit Chopper bis zu 4 Meter vertikal, bis zu 100 Meter horizontal.
6. Sanibest.Geeignet für Privathäuser, in denen das Kanalsystem intensiv genutzt wird.

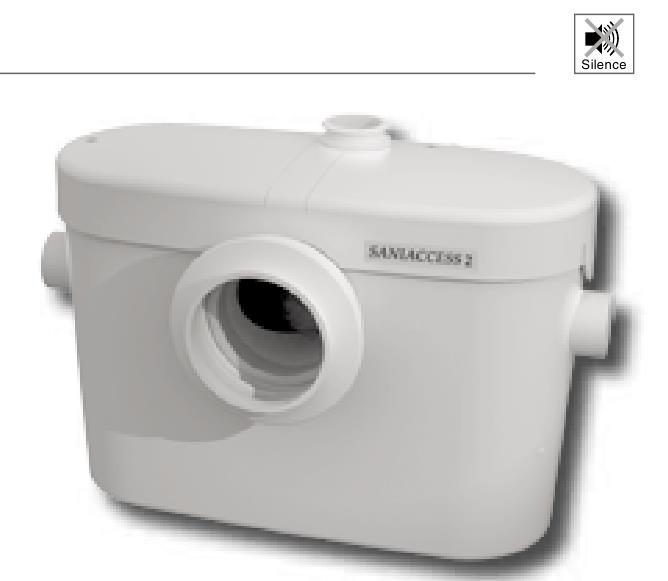

7. Saniaccess. Haushaltsmodell, das mit der Badewanne verbunden ist, Waschbecken.

Die Produkte dieser Firma sind billiger als das vorherige Analogon. Es ist einfach, eine Option auszuwählen, unabhängig davon, welche Installation erforderlich ist. Die Installation erfolgt praktisch ohne Einschränkungen. Die Mühlenpumpe sollte kein Problem sein.
