Typhoon-Pumpen: eine Übersicht über technische Spezifikationen und Kundenrezensionen

Drei Modelle

Die Hersteller liefern gleichzeitig drei Modelle auf den Markt - eine frühe Version und aktualisierte:

"Typhoon-1" -Modifikation BV-0.5-16-U5-M - die erste Version des Modells. Der Durchmesser des Produkts beträgt 10 Zentimeter, daher muss beachtet werden, dass es nur in einen flachen Brunnen mit einem Durchmesser von 12,5 Zentimetern oder mehr abgesenkt werden kann (zwischen dem Körper und dem Gerät muss eine Lücke für die freie Bewegung bestehen). . Dieses Modell wurde entwickelt, um Wasser aus Brunnen, Reservetanks oder Tanks für die Bewässerung sowie aus Pools und Teichen mit sauberem Wasser zu entnehmen.

Dies ist ein leistungsstarkes Haushaltsgerät mit einer Eintauchtiefe von bis zu 16 m.Die Leistung dieser Pumpe beträgt bei einer maximalen Eintauchtiefe 35 l/min, bei einer Tiefe von 3 m - 50 l/min. Die Pumpvorrichtung kann Wasser aus einer Tiefe von bis zu 8 m pumpen.

Das Gerät ist mit einem eingebauten Überhitzungsschutz und einem zweikanaligen Wasseransaugsystem zur zusätzlichen Kühlung des Gehäuses während des Betriebs ausgestattet.

"Typhoon-2" ist ein modernisiertes Gerät mit der Fähigkeit, Wasser aus einer Tiefe von bis zu 90 Metern zu ziehen. Dies ist einer der beliebtesten Modelle auf dem Markt, entworfen, um in Brunnen mit einem Durchmesser von 12,5 Zentimetern zu arbeiten.

Der Hauptunterschied zwischen den Modellen besteht in der Arbeitstiefe, in der sie eingesetzt werden können. Die frühe Version des Geräts bezieht sich auf Einheiten, die in relativ geringer Tiefe arbeiten (technische Indikatoren sind fast doppelt so hoch wie die der Konkurrenz!). Das verbesserte Modell ist eine echte Bohrlochpumpe für Brunnen mit einer beeindruckenden Kapazität von bis zu 2.500 Litern Wasser pro Stunde.

Die Modifikationspumpe BV-0.25-40-U5M kann Wasser über eine Entfernung von 90 m transportieren, einschließlich des Pumpens aus dem Bohrloch und der Bewegung entlang der horizontalen und vertikalen Abschnitte der Wasserversorgung zum Verbraucher. Dies können nur sehr teure importierte Pumpen sein.

Die Leistung der Elektropumpe hängt von der Entfernung zwischen ihr und dem Arbeitsgerät ab:

• 90-80 m - 8 l / min;
• 40 m - 15 l / min;
• 10 m - 30 l / min;
• 5 m - 40 l / min.

Die Pumpe ist mit einem eingebauten Wärmeschutz und einem Zweikanal-Wasseransaugsystem für beste Kühlung ausgestattet. Diese Pumpe ist die Basis für die Hauspumpstation Typhoon von Bosna LG.

Außerdem unterscheiden sich die Modelle in den Eigenschaften des Wärmeschutzes:

• BV-0.25-40-U5-M - Kennzeichnung des tiefen Modells, die auf einen erhöhten Schutz des Geräts vor Überhitzung hinweist;
• BV-0.5-16-U5-M - Kennzeichnung eines frühen Modells mit schwächerem Motorschutz gegen Überhitzung.

Und die Platzierung des Wassereinlasses:

• Basismodell mit niedrigerem Wassereinlauf;
• mit oben aufgerüstet.

Die Hauptmerkmale des Basismodells:

• Leistung - 240 Watt;
• maximaler Druck - 30 Meter;
• Produktivität - 750 Liter pro Stunde;
• Kabellänge - 10 Meter.

Vorteile und Nachteile

Vorteile beider Modelle:

• bezahlbarer Preis;
• lange Lebensdauer;
• Verlässlichkeit;
• leiser Betrieb (Geräte sind in Wasser getaucht);
• eingebauter Überhitzungsschutz;
• zuverlässige Wasserkühlung dank Zweikanal-Ansaugung;
• kompakte Abmessungen;
• Hochleistung.

Mängel:

• zur Wartung muss das Gerät an die Oberfläche gebracht werden;
• hoher Anlaufstrom.

"Typhoon-3" - Elektropumpe BV-0.25-40-U5M mit UZN (Anti-Interferenz-Gerät) - einzigartige Ausrüstung für den Hausgebrauch bei instabiler Stromversorgung. Das Gerät ist mit einer UZN-Automatisierungseinheit ausgestattet, die in das Netzkabel integriert ist. UZN gleicht Spannungsabfälle im Netzwerk im Bereich von 190-250 V an die Arbeitsspannung aus.

Spannungsabfälle beeinträchtigen die Leistung der Pumpe in keiner Weise, führen nicht zu Überhitzung und Ausfall, was besonders für Sommerbewohner mit einem instabilen Stromversorgungssystem wichtig ist. Die Pumpe läuft reibungslos an, dies ist von großer Bedeutung, weil

Anlaufströme für Pumpen dieses Typs sind ziemlich groß. Die maximale Eintauchtiefe beträgt 90 m, die Pumpenleistung 8 l/min

Die Pumpe läuft reibungslos an, dies ist von großer Bedeutung, weil.Anlaufströme für Pumpen dieses Typs sind ziemlich groß. Die maximale Eintauchtiefe beträgt 90 m, die Pumpenleistung 8 l/min.

Alle Typhoon-Pumpen sind für den Dauerbetrieb ohne Unterbrechung ausgelegt und nach IPx8 wasserdicht.

Modellpalette und Spezifikationen

Bosna LG (Ukraine) produziert drei Marken von Tauchmotorpumpen für reines Kaltwasser "Typhoon" in einem Gusseisengehäuse. Alle Wasserpumpen dieser Serie sind ausgelegt für Arbeit aus dem Stromnetz mit einer Spannung von 220 V. Die Wasseraufnahme ist geringer, was erfordert, dass diese Pumpen in einem gewissen Abstand vom Boden aufgehängt werden.

Ein kleiner Durchmesser von 10 cm ermöglicht den Einsatz aller Modelle in Brunnen ab 12 cm Größe Alle Bosna LG Geräte haben 12 Monate Garantie. Die Pumpe wird mit einer Kupplung zum Anschluss an einen Schlauch oder ein Rohr geliefert.

"Taifun-1": Maximaldruck - 16 m

Die Elektropumpe "Typhoon-1" Modifikation BV-0.5-16-U5-M ist ein Hochleistungs-Haushaltsgerät mit einer Eintauchtiefe von bis zu 16 m. Die Leistung dieser Pumpe bei einer maximalen Eintauchtiefe beträgt 35 l / min. in einer Tiefe von 3 m - 50 l / min. Die Pumpvorrichtung kann Wasser aus einer Tiefe von bis zu 8 m pumpen.

Das Gerät ist mit einem eingebauten Überhitzungsschutz und einem zweikanaligen Wasseransaugsystem zur zusätzlichen Kühlung des Gehäuses während des Betriebs ausgestattet.

"Typhoon-2": maximaler Druck - 90 m

Die Modifikationspumpe BV-0.25-40-U5M kann Wasser über eine Entfernung von 90 m transportieren, einschließlich des Pumpens aus dem Bohrloch und der Bewegung entlang der horizontalen und vertikalen Abschnitte der Wasserversorgung zum Verbraucher. Dies können nur sehr teure importierte Pumpen sein.

Die Leistung der Elektropumpe hängt von der Entfernung zwischen ihr und dem Arbeitsgerät ab:

• 90-80 m - 8 l / min;
• 40 m - 15 l / min;
• 10 m - 30 l / min;
• 5 m - 40 l / min.

Die Pumpe ist mit einem eingebauten Wärmeschutz und einem Zweikanal-Wasseransaugsystem für beste Kühlung ausgestattet. Diese Pumpe ist die Basis für die Hauspumpstation Typhoon von Bosna LG.

Typhoon-Pumpen sind vergleichbaren Wasserpumpen in Bezug auf Eintauchtiefe und Leistung durch eine spezielle patentierte Konstruktionslösung um ein Vielfaches überlegen

"Typhoon-3": Automatisierungseinheit und maximale Fallhöhe - 90 m

Die Elektropumpe BV-0.25-40-U5M mit UZN (Anti-Interferenz-Gerät) ist ein einzigartiges Gerät für den Hausgebrauch bei instabiler Stromversorgung. Das Gerät ist mit einer UZN-Automatisierungseinheit ausgestattet, die in das Netzkabel integriert ist. UZN gleicht Spannungsabfälle im Netzwerk im Bereich von 190-250 V an die Arbeitsspannung aus.

Spannungsabfälle beeinträchtigen die Leistung der Pumpe in keiner Weise, führen nicht zu Überhitzung und Ausfall, was besonders für Sommerbewohner mit einem instabilen Stromversorgungssystem wichtig ist. Die Pumpe läuft reibungslos an, dies ist von großer Bedeutung, weil

Anlaufströme für Pumpen dieses Typs sind ziemlich groß. Die maximale Eintauchtiefe beträgt 90 m, die Pumpenleistung 8 l/min

Die Pumpe läuft reibungslos an, dies ist von großer Bedeutung, weil. Anlaufströme für Pumpen dieses Typs sind ziemlich groß. Die maximale Eintauchtiefe beträgt 90 m, die Pumpenleistung 8 l/min.

Alle Typhoon-Pumpen sind für den Dauerbetrieb ohne Unterbrechung ausgelegt und nach IPx8 wasserdicht.

"Typhoon-3" schaltet sich automatisch aus, wenn die Spannung die maximal zulässigen Werte überschreitet, und schaltet sich automatisch ein, wenn die Spannung im Netz wieder normal ist

Pumpstationen „Taifun“

Im Gegensatz zu herkömmlichen Pumpstationen, die aus einem Hydrospeicher, einem Druckschalter, einem Manometer und diversen Anschlussarmaturen bestehen, besteht die Typhoon Station aus einer Typhoon-2 Hochleistungs-Elektropumpe und einer elektronischen Steuereinheit, mit der Sie die Pumpe steuern können im Automatikmodus.

Die Wasserpumpe "Typhoon-2" wird über die Steuerung angeschlossen, was zu einer vollwertigen Pumpstation führt, die ein Privathaus mit Wasser versorgen kann.

Die Pumpstation "Typhoon" hält einen konstanten Druck im Wasserversorgungssystem aufrecht, ohne den Druck und die Leistung zu verändern. Die Steuerung sorgt auch für einen reibungslosen Start der Pumpe, wodurch das Risiko von Wasserschlägen und einer Überlastung der Pumpe verringert wird.

Mit dem Gerät können Sie die Pumpe wiederholt aus- und ausschalten, ohne deren Lebensdauer zu verringern.

Die zur Pumpstation gehörende Pumpe ist zuverlässig vor Trockenlauf geschützt, wenn das Wasser in der Wasserquelle zur Neige geht. Die Steuerung schaltet das Gerät automatisch aus, und wenn der normale Wasserstand wiederhergestellt ist, schaltet es sich automatisch wieder ein.

Wenn die Spannung im Stromnetz über 250 V steigt, schaltet sich die Pumpe ebenfalls automatisch ab.

Das Anschließen der Steuerung ist sehr einfach: Sie müssen den Stecker des Elektrokabels der Typhoon-2-Pumpe an die Steckdose der Elektropumpen-Steuereinheit und den Schlauch anschließen, der den Druck auf die Druckleitung von der Pumpe zum Wasserverbraucher überträgt. Sie können den Controller selbst anschließen, ohne einen Fachmann hinzuzuziehen.

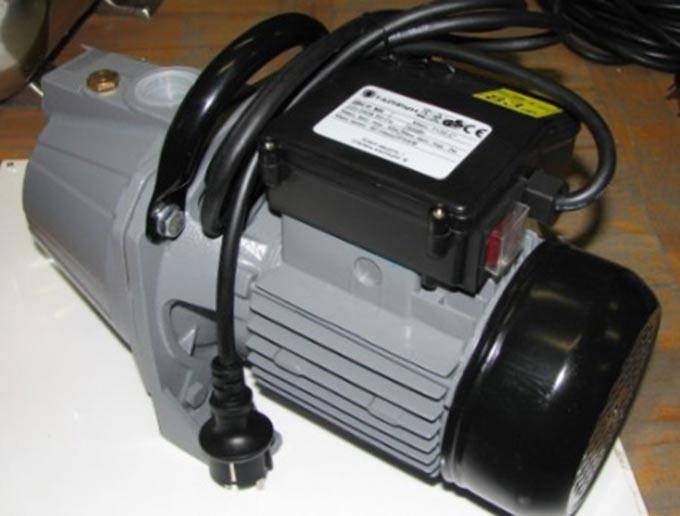

Oberflächenkreiselpumpen mit dem Typhoon-Logo sind für den Transport von sauberem Wasser und Flüssigkeiten gleicher Konsistenz ohne aggressive Substanzen (+) konzipiert.

Merkmale der Wahl

Die Wahl des Geräts sollte auch auf der Berechnung der Tiefe der Quelle der autonomen Wasserversorgung und ihrer Belastung (Produktivität) basieren. Das erste Modell der Pumpe ist ideal für Brunnen mit einer Tiefe von bis zu 16 Metern und einer durchschnittlichen Durchflussrate. Es ist wünschenswert, das modernisierte Gerät mit hoher Produktivität in einen tiefen Brunnen abzusenken.

Bei der Wasserentnahme aus Tanks und Reservoirs kann die Pumpe bis zu einer Mindesttiefe von einem Meter eingetaucht werden. Beide Modelle sind für die Bewässerung geeignet.

Um ein autonomes Wasserversorgungssystem auszustatten, muss ein Hydrospeicher mit einem Fassungsvermögen von 100 Litern oder mehr, der mit einer automatischen Steuereinheit ausgestattet ist, an eine Pumpausrüstung dieser Marke angeschlossen werden, wodurch die Lebensdauer des Produkts erheblich verlängert wird. Der Hersteller garantiert, dass die Pumpen unter Einhaltung aller Betriebsvorschriften bis zu zehn Jahre halten können.

Beliebtestes Modell

Von der gesamten Reihe der vom Unternehmen hergestellten Typhoon-Vibrationspumpen ist Typhoon-2 die beliebteste, die mit einer Leistung von 250 Watt Wasser aus einer Tiefe von 90 Metern heben kann!

Leider ist die Pumpe nicht ohne kleine Mängel, die zu einem plötzlichen Ausfall führen können.Um solche Probleme zu vermeiden, müssen Sie das Gerät selbst ein wenig aufrüsten.

Es kommt häufig vor, dass die Pumpe nach einiger Betriebszeit brummt, aber keinen Druck abgibt. Dies bedeutet, dass der Gummikolben und die Rückschlagventile ersetzt werden müssen. Rückschlagventile lassen sich bei abgenommenem Pumpendeckel einfach mit einem Schraubendreher entfernen. Sie sehen aus wie Pilze aus Gummi.

Es ist einfacher, neue zu installieren, wenn ihre Kanten mit Flüssigseife bestrichen sind. Das Austauschen eines Kolbens erfordert etwas Geschick, ist aber auch für die Reparatur zu Hause kein Problem.

Beim Austausch des Kolbens ist es nicht überflüssig, Kohlenstoffablagerungen in der Kammer mit einem Tuch zu entfernen und die elektrischen Metallteile der Pumpe mit feinem Schleifpapier zu schleifen.

Das Symbol für Elektropumpen nach Norm enthält Daten in folgender Reihenfolge:

• Zweck und Funktionsprinzip: B - Haushalt, C - Vibration;
• Nenndurchfluss in Liter pro Sekunde;
• Nennförderhöhe in Metern;
• Betriebsbedingungen: U - in einer Zone mit gemäßigtem Klima und hoher Luftfeuchtigkeit;
• Steuerungsmethode: M - Geräte haben ein Fernbedienungspanel.

Die Kennzeichnungen für Elektropumpen verschiedener Marken können unterschiedlich sein: Wenn der Buchstabe M für Typhoon das Vorhandensein eines Bedienfelds bedeutet, ist das Symbol M für Malysh das Material für die Herstellung des Wassereinlassteils des Gehäuses (M - Metall, P - Kunststoff), ist bei vielen Modellen die Länge des Elektrokabels am Ende angegeben.

Eigenschaften und Nachteile von Pumpen

Wie bereits erwähnt, haben die Produkte dieser Marke genügend gute Eigenschaften, aber es ist grundsätzlich wichtig, diese im Detail zu betrachten. Zu den Vorteilen gehören also:

• Anwendungsmöglichkeit für Brunnen und Brunnen;
• günstige Preise;
• Arbeiten auf der Grundlage von Vibrationen;
• die Möglichkeit, Wasser über große Entfernungen sowohl vertikal als auch horizontal zu pumpen;
• zusätzliche Kühlung durch ein Zweikanal-Wasseransaugsystem;
• Wassertemperatur variiert von 1 bis 35°C;
• eingebauter Wärmeschutz;
• Korrosionsschutz;
• lange Arbeitsstunden.

Die Kabellänge beträgt durchschnittlich 7 m, was für normale Arbeiten völlig ausreicht. Bei ordnungsgemäßem Betrieb der Pumpe und der richtigen Pflege kann sie etwa 10 Jahre halten.

So vermeiden Sie Pannen

Um den reibungslosen Betrieb der Wasserversorgung zu gewährleisten, müssen alle berücksichtigt werden Pumpenspezifikationen (Druck, Kapazität, Leistung), halten Sie die vom Hersteller in der Anleitung angegebenen Betriebsvorschriften ein und führen Sie außerdem regelmäßig technische Inspektionen durch.

Bei der Wartung werden die Schrauben am Gehäuse angezogen. Werden Störungen festgestellt, wird das Gerät komplett zerlegt und deren Ursache geklärt – die Kolben und Ventile inspiziert und der Motorraum repariert.

Es ist sehr wichtig, die Art des Bodens zu berücksichtigen, in dem der Brunnen angeordnet ist. Auf Böden mit grobem Sand, Quarz oder Schotter haben sich Vibrationspumpen aller Marken bewährt

Lehmige oder feinsandhaltige Böden bereiten zusätzliche Probleme. Beim Vibrieren gut oder gut sehr schnell verschlammt und die Pumpen verlieren ihre Leistungsfähigkeit.

Vibrationspumpe "Typhoon-2" - Reparatur und Modernisierung

Die meisten der auf dem modernen Markt angebotenen Vibrationspumpen sind nicht dafür ausgelegt, als Teil einer Pumpstation zu arbeiten. Die Verwendung einer solchen Pumpe führte zu ihrem frühen Ausfall.Daher hat das Kiewer Unternehmen Bosna-LG die Produktion kostengünstiger Vibrationspumpen für den Einsatz in autonomen Wasserversorgungssystemen aufgenommen. Bis heute ist eines der beliebtesten Modelle die Typhoon-2-Pumpe. Mit einer Leistung von 250 W kann er Wasser aus einer Tiefe von bis zu 90 m heben!

Wie es jedoch manchmal bei einheimischen Herstellern vorkommt, wird eine einzigartige Idee durch schlechte Montage und kleine Konstruktionsfehler vollständig entwertet, was zu Ausfällen führt. Schauen wir uns einige wichtige Punkte und Verbesserungen genauer an, deren Umsetzung eine solche Pumpe zu einem „Set-and-Forget“-Produkt macht. Dazu benötigen wir: 1) Sechskant-Steckschlüssel für 5 und 5,5; 2) Hammer; 3) 8 Sicherungsmuttern; 4) verstellbarer Schraubenschlüssel; 5) Montagen; 6) ein Stück sauberes Tuch; 7) feines Sandpapier; etwas Flüssigseife. Die letzten fünf Punkte sind notwendig, wenn eine Prüfung oder Reparatur durchgeführt wird.

"Typhoon-2" erfordert unbedingt die Installation von Sicherungsmuttern unter den Schrauben, insbesondere für die Schrauben der unteren Abdeckung. Tatsache ist, dass das Funktionsprinzip einer solchen Pumpe mit erhöhten Vibrationen einhergeht, die sich negativ auf alle Schraubverbindungen auswirken und dazu führen, dass sie sich lösen. Die untere Abdeckung, auf der sich zwei Pilz-Rückschlagventile befinden, hat an den Stellen der Schraubverbindungen mit anfänglich losen Schrauben eine sehr geringe Metalldicke, sodass das Abschrauben mindestens einer eine Kettenreaktion des Abschraubens der restlichen verursacht. Dadurch wird der Deckel teilweise beweglich und wird durch den Wasserdruck ernsthaft beschädigt. Dieses Foto zeigt deutlich ein abgebrochenes Metall anstelle der herausgeschraubten Schraube.

Eine Untersuchung von Pannenstatistiken legt nahe, dass das Problem mit der unteren Abdeckung am häufigsten auftritt. Daher setzen wir, egal ob es sich um eine neue oder eine gebrauchte Pumpe handelt, Kontermuttern ein. Lösen Sie die Schrauben mit einem Steckschlüssel und montieren Sie die Kontermuttern.

Schrauben müssen mit Kraft angezogen werden! Die Verwendung eines Schlägers ist erlaubt. Die Überarbeitung der Haubenverschraubung ist der erste Schritt, um eine lange Pumpenlebensdauer zu gewährleisten. Jede Vibrationspumpe, insbesondere eine, die als Teil einer Pumpstation betrieben wird, erfordert nach einer gewissen Zeit ein Audit, das darin besteht, Verschleißteile auszutauschen. Dazu gehören Gummikolben und Rückschlagventile. Der Austauschbedarf wird ganz einfach festgestellt - die Pumpe brummt, erzeugt aber keinen Druck. Um die Rückschlagventile auszutauschen, müssen Sie die Abdeckung entfernen und die Pilze entfernen, indem Sie sie vorsichtig mit einem Schraubendreher aufhebeln. Es ist viel einfacher, neue zu installieren, wenn ihr hervorstehender Teil mit Flüssigseife geschmiert und dann mit Halterungen gedehnt wird. Die Hauptlast liegt auf dem Kolben, daher muss er nach einiger Zeit (je nach Betriebsintensität) möglicherweise ausgetauscht werden. Dazu müssen Sie das Pumpengehäuse demontieren.

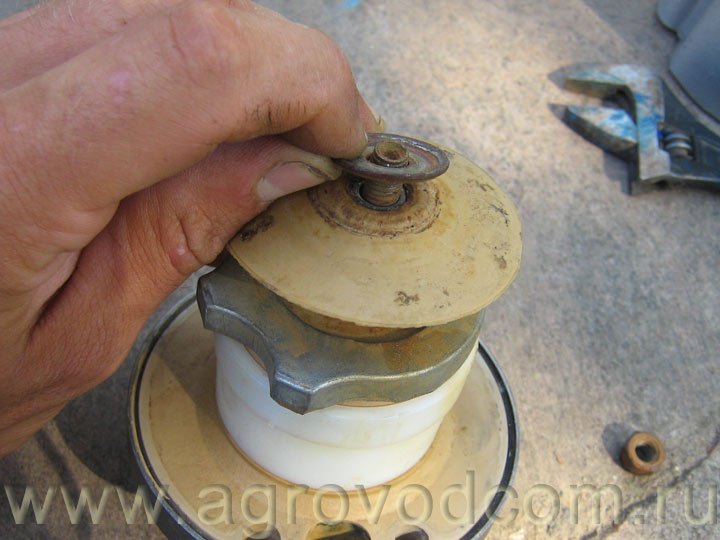

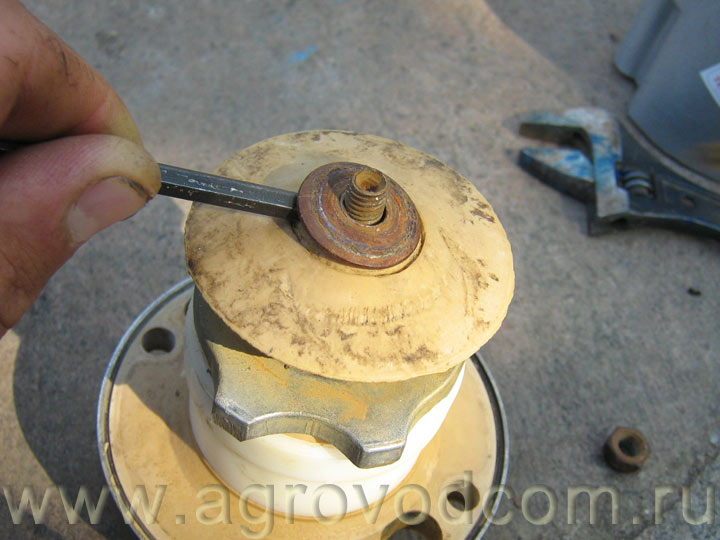

Sehr oft können Sie durch einen banalen Austausch der Unterlegscheibe die Dauer dieses Teils verlängern.

Am häufigsten wird der Kolben durch den Hochdruckreiniger beschädigt, was auf dem Foto gut sichtbar ist.

Die Unterlegscheibe selbst ist in Form einer Platte gebogen, aber während des Betriebs scheinen ihre Kanten den Kolbengummi zu schneiden. Je höher der entwickelte Druck, desto schneller der Verschleiß. Sie können die Lebensdauer des Kolbens leicht verlängern, indem Sie einfach die vorhandene Unterlegscheibe umdrehen oder ersetzen. Bei einer Prüfung ist es sinnvoll, den gebildeten Ruß mit einem Stück Stoff zu entfernen.

Wir polieren das elektrische Eisen des beweglichen Teils mit feinem Schleifpapier - „Null“.

Beim Zusammenbau des Chassis ist es wichtig, dass die Schienen richtig installiert werden. Der entfernte Ring selbst mit hervorstehenden Ohren ist oft in keiner Weise fixiert und dreht sich frei um seine Achse.

Diese Vorsprünge müssen unbedingt mit den Gehäuseführungen zusammenfallen.

Der zwischen den Körperteilen gebildete Spalt wird mit Schrauben festgezogen. Es ist auch nützlich, Kontermuttern unter diese Schrauben zu legen. Mit einem Hammer festziehen. Beim Betrieb der Typhoon-2-Pumpe sollten Sie immer bedenken, dass je höher der Druck, den sie entwickelt, desto schneller der Verschleiß und die spätere Revision. Kein Wunder, dass die Nennfallhöhe 40 m beträgt und 90 m das Maximum sind.

Umfang und technische Eigenschaften von Typhoon-Pumpen

Die Bohrlochpumpe Typhoon gehört zu den Vibrationspumpen mittlerer Leistung.

Es wurde erfolgreich für folgende Zwecke eingesetzt:

• Versorgung von Wohn-, Haushaltsgebäuden und Industrieanlagen mit Trinkwasser aus Brunnen verschiedener Art (für Sand, Kalkstein) und Brunnen.
• Organisation der Bewässerung landwirtschaftlicher Plantagen unter sommerlichen Bedingungen.

Die Pumpausrüstung ist für den Betrieb in Verbindung mit Hydrospeichern und automatischen Steuer- und Überwachungssystemen bestimmt.

Pumpe Taifun Bosna LG (2,3)

Die Hersteller bieten drei Modifikationen von Pumpen an, die sich in den Druckeigenschaften unterscheiden:

• Um in geringen Tiefen zu arbeiten, ist es ratsam, die Typhoon-1-Pumpe (Förderhöhe 30 m) zu verwenden. Sie bietet die effizienteste Leistung, wenn sie in Brunnen mit einer Tiefe von bis zu 15-16 Metern installiert wird.

Die Pumpe Typhoon Bosna LG (2.3) hat einen Druck von 90 mm und leistet hervorragende Arbeit bei der Wasserversorgung aus Quellen mit einer Tiefe von 30 bis 40 Metern.

Tauchpumpe Taifun

Daher sollte es nur zur Trinkwasserversorgung aus Brunnen und Brunnen verwendet werden, deren Durchmesser mindestens 125 mm betragen muss:

• Die Leistungsaufnahme der Anlage beträgt 370 W. Es wird an ein einphasiges Haushaltsstromnetz (220 V) angeschlossen.
• Der Wasserverbrauch ist abhängig von der Eintauchtiefe der Pumpe und erreicht unter günstigsten Bedingungen 2,5 Kubikmeter Wasser pro Stunde.
• Der Außendurchmesser des Gerätekörpers beträgt 100 mm, die Masse des Gerätes nur 4,6 kg.
• Die Tauchpumpe Typhoon erfordert keine zusätzliche Befestigung an den Wänden des Brunnens oder Brunnens, sie funktioniert, wenn sie an einem Kabel oder einer Schnur aufgehängt wird.

Fehlerbehebung

Um mit der Pumpe zu arbeiten, benötigen Sie:

• Schlüssel,
• Steckschlüssel (Größe 5 und 5,5 mm),
• ein Hammer,
• Zange.

Reduzierter Wasserdruck

Die Ursache sind lockere Muttern, gebrochener Schaft oder Ventilverschleiß.

Die Pumpe muss zerlegt werden. Dazu werden die äußeren Schrauben an der Karosserie aufgedreht. Dann werden die Muttern an der Stange, die sich oben auf den Stoßdämpfern befinden, festgezogen. Einer davon ist abschließbar (fixiert für sicheren Halt). Wenn die Ursache verschlissene Ventile sind, müssen diese durch neue ersetzt werden. Ein deformierter Stab kann nicht wiederhergestellt werden.

Motor läuft nicht

Die wahrscheinliche Ursache sind Kabelschäden oder verbrannte Spulenwicklungen.

Ein Kabelbruch ist mit einem Haushaltstester leicht zu erkennen. Das Füllen des Kabels im Motorraum mit Compound erschwert den vollständigen Austausch. Um das Problem zu beheben, ist es notwendig, den beschädigten Teil des Kabels zu entfernen und mit einem neuen aufzubauen. Um an die Magnetspulen zu gelangen, müssen Sie das Gehäuse zerlegen (Pumpenraum vom Motorraum trennen) und die Masse vorsichtig mit Hammer und Schraubendreher entfernen. Sie können selbst umspulen oder die Spulen zu einer Reparaturwerkstatt bringen.Reparierte Magnetspulen werden auf einer Dichtmasse (für Autoscheiben geeignet) montiert.

Wie Sie mit alternativen Energiequellen arbeiten, erfahren Sie in unserem Artikel.

Sie können mehr über Quecksilber in unserem Material erfahren, das unter dem Link veröffentlicht ist.

Montagemerkmale

Es sei darauf hingewiesen, dass der Hersteller sich um die korrekte Installation des Geräts gekümmert und es mit dem entsprechenden Paket versehen hat, das Folgendes umfasst:

• kupplung zur Montage eines Rohrs oder Schlauchs (dreiviertel);
• Nylonschnur zum Aufhängen und Sichern des Geräts;
• Schutzring aus Gummi.

Um die Pumpe in einem Brunnen oder Brunnen zu installieren, müssen Sie die folgenden Schritte ausführen:

• am Abzweigrohr der Einheit ist ein Rückschlagventil montiert;
• ein Rohr (wenn Rohrleitungen installiert werden) oder ein flexibler Schlauch wird mit einer Kupplung am Ventil befestigt;
• das Stromkabel wird mit Kunststoffclips (Clips) am Rohr oder Schlauch befestigt, die Verwendung von Isolierband ist zulässig;
• Auf das Gerät wird ein Schutzring aus Gummi aufgesetzt, der es vor Stößen schützt.
• eine Nylonschnur wird in spezielle Sicherheitslöcher im oberen Teil des Körpers eingefädelt und sicher fixiert (bei geringer Tiefe wird zusätzlich ein Draht oder ein Gummiband an der Schnur befestigt);
• die Struktur wird mit einer Schnur in den Brunnen oder Brunnen abgesenkt - es ist verboten, die Pumpe am Schlauch, Rohr oder Stromkabel zu halten;

Um das Gerät in einen sehr tiefen Brunnen abzusenken, ist es besser, ein Stativ mit einem in der Mitte des Schachts installierten Block zu verwenden.

Gerät und Funktionsprinzip

Das Modell gehört zu tauchfähigen Vibrationseinheiten.Traditionell ist bei dieser Art von Pumpausrüstung der Körper des Geräts in zwei Kammern unterteilt - die erste ist für den Motor und die Magnetspule bestimmt, die zweite in Form eines Zylinders wird als Pumpenraum verwendet. hat einen eingebauten Anker und Kolben.

Das Wasser wird über ein Zweikanalsystem angesaugt - das Pumpenfach ist mit zwei Ventilen gleichzeitig ausgestattet, die den Einlass und den freien Abfluss von Wasser ohne Druck ermöglichen.

Die Arbeitskammern werden durch eine elastische Membran und einen Stoßdämpfer begrenzt, der die Dichtigkeit des Motorraums gewährleistet. Der elektrische Antrieb umfasst zwei Magnetspulen, ein Druckrohr und einen Kern – alle Teile sind mit Epoxidharz gefüllt, um das Eindringen von Wasser zu verhindern und die Zuverlässigkeit der Struktur zu gewährleisten.

Das Funktionsprinzip der Einheit basiert auf der Verwendung von Schwingungen des Ankers und der Kolben, die durch das elektromagnetische Feld der Spulen verursacht werden. Besondere Zuverlässigkeit des Designs bietet die patentierte Form der Buchse und Spindelführung.

Alle Modifikationen der Wasservibrationspumpe "Typhoon" umfassen drei Hauptkomponenten:

1. Vibrationsteil. Es besteht aus einem Stoßdämpfer, einer Membran, einer Kupplung und einer Stange. An einem Ende der Stange befindet sich ein Anker und am anderen ein Kolben. Zwischen dem Stoßdämpfer und der Membran besteht ein gewisser Abstand, beide Elemente führen die Stange während des Betriebs der Elektropumpe und sorgen für ihre Dichtheit, wodurch verhindert wird, dass Wasser in den Teil des Gehäuses eindringt, in dem sich der Elektroantrieb befindet.
2. Wasseraufnahmeteil. Es ist ein Hohlraum, an dessen Oberseite sich ein Glas mit Löchern zur Entnahme von gepumptem Wasser und ein Rückschlagventil befindet, das den Rückfluss auch bei ausgeschalteter Pumpe verhindert.
3. Elektrischer Teil.Es besteht aus einem Kern, zwei Spulen und einem Saugauslass. Diese Teile befinden sich im Gehäuse und sind mit einer Masse mit Quarzsandanteilen gefüllt.

Die Verbindung fixiert den Elektromagneten und isoliert die Wicklungen der Spulen, wodurch sie vor dem Eindringen von Wasser geschützt werden. Quarzsand erhöht die Wärmeableitung vom elektrischen Antriebsteil.

Der Kern ist eine U-förmige Figur aus Platten aus Trafostahl. Auf den Kern wird ein Lackdraht mit einer bestimmten Windungszahl gewickelt, der mit einer speziellen Lackbeschichtung isoliert ist.

Das Funktionsprinzip basiert auf Wechselstrom, der mit Hilfe eines Stoßdämpfers in mechanische Schwingungen umgewandelt wird, die auf Kolben und Anker übertragen werden. Wasser tritt durch die Wassereinlasslöcher in die Pumpe ein und gelangt in die Kammer, in der sich der Kolben und die Ventile befinden.

Der Kolben beginnt sich unter dem Einfluss von Vibrationen hin und her zu bewegen und erzeugt einen hydraulischen Stoß in einem Glas mit Löchern. Die Ventile schließen die Löcher, und das Wasser tritt in die Kammer ein, von wo es unter Druck durch ein Zweikanalsystem in die ausgehende Druckleitung ausgestoßen wird.

Anpassung der Typhoon-Einheiten

Wie andere Vibrations-Elektropumpen müssen Taifune eingestellt werden, damit die Ausrüstung mit den erforderlichen Parametern arbeitet. Die Einstellung ist die Auswahl des optimalen Abstands zwischen Anker und Kern sowie zwischen den Ventilen und dem Arbeitskolben.

Um den Arbeitsspalt zwischen Kern und Anker einzustellen, ist es erforderlich, dass die Spannung im Netz genau 220 V beträgt. Dies kann mit einem Netzteilstabilisator erreicht werden. Niedrige Spannung reduziert die Leistung und die Druckeigenschaften der Vibrationspumpe, und hohe Spannung führt zu einer übermäßigen Belastung.

Im Durchschnitt beträgt der Spalt zwischen dem Kern und dem Anker für den normalen Betrieb der Einheit 4,3-5 mm. Wenn Sie über Spezialwerkzeuge verfügen, können Sie diese Anzeige unabhängig einstellen. Angesichts der Komplexität des Zerlegens und Zusammenbaus des elektrischen Antriebsteils der Pumpe ist es jedoch besser, diese Einstellung den Spezialisten des Servicecenters anzuvertrauen.

Sie können die Position der Unterlegscheiben an der Stange, die sich zwischen dem Anker und dem Stoßdämpfer befindet, unabhängig voneinander einstellen. Unterlegscheiben sind für die Leistungsmerkmale der Elektropumpe sowie für deren Effizienz verantwortlich.

Durch das Hinzufügen von Unterlegscheiben erhalten Sie eine bessere Leistung

Hier ist es wichtig, die Unterlegscheiben nicht zu dicht aneinander zu befestigen, da. dies führt zu einer Kollision zwischen Anker und Kern

Beim Anschließen der Tauchpumpe muss darauf geachtet werden, dass das Wasserversorgungssystem keine Lecks aufweist, da. sie können eine instabile Wasserversorgung verursachen (+)

Die unter dem Kolben liegenden Scheiben sorgen für den Gesamtdruck der Pumpe, indem sie auf den Arbeitskolben wirken. Wenn Sie hier Unterlegscheiben hinzufügen, passt der Kolben fester und der Druck steigt, wodurch die Unterlegscheiben verringert werden - wir verringern den Druck.

Durch die Anpassung können Sie eine optimale Leistung der Typhoon-Elektropumpe erreichen, beispielsweise den Druck reduzieren und gleichzeitig die Produktivität und Effizienz steigern.

Es wird empfohlen, Typhoon-Pumpen einzustellen, wenn einer ihrer Parameter nicht den im Pass angegebenen entspricht, wenn sie nicht mit Spannungsschwankungen im Netz zusammenhängen

Schlussfolgerungen und nützliches Video zum Thema

Übersicht der Elektropumpe Typhoon-2:

Übersicht der Elektropumpe Typhoon-3 mit USN:

Die in der Ukraine hergestellten Elektropumpen "Typhoon" zeichnen sich durch hohe Leistung aus und haben keine Analoga in Bezug auf die Eintauchtiefe.Das Verhältnis von Kosten und Qualität dieser Pumpen ist optimal.

Die Ausrüstung ist perfekt für Besitzer, die eine elektrische Pumpe für die ganzjährige Wasserversorgung eines Privathauses aus tiefen artesischen Brunnen oder offenen Wasserquellen suchen.
