Wartung von Gaskesseln Navien: Anweisungen für Installation, Anschluss und Konfiguration

Zusatzfunktionen

Das bekannte Problem im Zusammenhang mit einem Spannungsabfall im Stromnetz wird in Navien-Geräten dank moderner technologischer Lösungen - dem SMPS-Chip - gelöst.

In den meisten Fällen sind sie schädlich für Heizgeräte. Aufgrund der Verwendung eines einzigartigen SMPS-Chips tritt dieses Problem jedoch bei Navien-Geräten nicht auf.

Der Mikroprozessor des Kessels, gepaart mit dem Schaltnetzteil-Chip, ermöglicht es Ihnen, die Spannung auszugleichen, wenn ihr Spannungsabfall innerhalb von 30 % des Nennwerts liegt.Dies gilt für Navien Ace 24k-Kessel (Anweisungen zum Einrichten dieses Chips sind ausführlich in der Dokumentation enthalten, die dem Gerät beiliegt), Navien Ace 16k und einigen anderen Modellen.

Was denken Gerätebesitzer über diese Technologie?

Ich muss sagen, dass die beschriebene Technologie nicht nur die Spannung im Netz regelt, sondern auch den Druck in der Gasleitung. Der Kessel Navien Ace 24k, dessen Anweisung den normalen RH-Druck von 0,6 - 3,0 bar und den Warmwasserdruck von 0,3 - 8,0 bar bestimmt, ist auch mit einem System zum Schutz vor Druckabfällen in der Gasleitung ausgestattet. Somit wird die Steuerung des Gasdrucks in dieser Einheit auf zwei Niveaus gesteuert.

Der Kessel Navien Ace 16k, dessen Anweisungen die Einhaltung ähnlicher Druckstandards im Gasleitungsnetz erfordern, ist mit genau denselben Sicherheitssystemen ausgestattet wie sein älterer Bruder.

Heizkessel Navien: der Beste seiner Art

Der Navien-Kessel gilt als der beliebteste unter den Heiz- und Heizgeräten. Das Unternehmen präsentiert nur High-Tech-Modelle für die Installation in verschiedenen Räumlichkeiten. Im Angebot findet jeder für sich das Gerät, das ihm sehr lange nützen wird - und das alles zu einem recht attraktiven Preis. Für die Beheizung von Wohnungen und kleinen Privathäusern sind wandhängende Lösungen am besten geeignet.

Koreanische Gaskessel Navien sind Zweikreiskessel mit offener und geschlossener Brennkammer. Sie werden zum Heizen und Erhitzen von Wasser für häusliche und technische Zwecke verwendet.Das gesamte Automatisierungssystem und die Dokumentation wurden ins Russische übersetzt, sodass jeder die vorhandenen Anweisungen leicht studieren und erfolgreich Heizkosten sparen und die gewünschte Temperatur in den Räumlichkeiten kontinuierlich aufrechterhalten kann. Auch bei häufigen Stromausfällen ist ein unterbrechungsfreier und sicherer Betrieb des Kessels möglich. Bei Spannungsschwankungen im Netz wird das SMPS-Schutzsystem aktiviert, wonach der Kessel weiterhin ordnungsgemäß funktioniert. Insbesondere dank dieser Funktion haben diese Zweikreiskessel eine lange Lebensdauer ohne Ausfälle und ohne nachträgliche Reparaturen.

Inklusionsprobleme

Eine solche Fehlfunktion kann mehrere Gründe haben:

• Es liegt keine Spannung im Netz an (oder sie ist zu stark gesunken, sie ist unter 150 V gefallen).
• Kein Gas.
• Der Kessel wird durch das Schutzsystem blockiert, das aufgrund des Auftretens eines kritischen Fehlers (Überhitzung über 98 °) aktiviert wurde.

Es kann andere Gründe für das Scheitern geben. Zunächst sollten Sie die Spannung im Netzwerk überprüfen.

Der Kessel kann Schwankungen bis zu 30% ausgleichen, springt aber bei stärkeren Änderungen einfach nicht an. Sie können das Problem lösen, indem Sie eine separate Steckdose verwenden und einen Stabilisator installieren.

Wenn alle möglichen Ursachen überprüft und beseitigt wurden und der Kessel weiterhin still ist, sollte der Assistent eingeladen werden. Möglicherweise war die Ursache ein Ausfall der Steuereinheit, eine Panne oder ein anderes schwerwiegendes Problem.

Versuche, das Problem selbstständig zu lösen, sollten nicht unternommen werden, da dies zur endgültigen Zerstörung des Geräts führen kann.

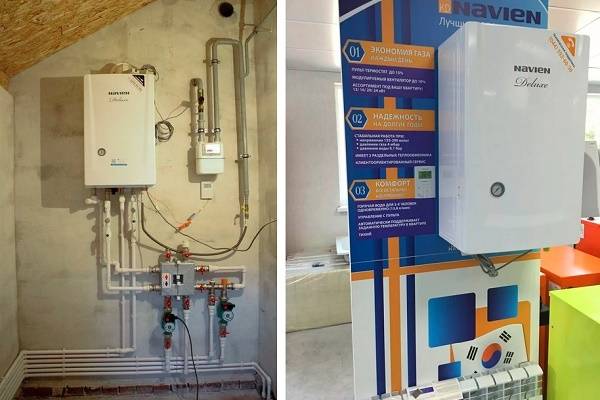

Installation des Navien Standkessels

Der bodenstehende Gaskessel ist eine potenziell gefährliche Anlage und darf gemäß den aktuellen Anforderungen von SNiP nur in einem speziellen Raum installiert werden - einem Ofen gemäß dem Projekt.Diese Anforderungen dürfen nicht vernachlässigt werden, da der Benutzer vom Gasdienst keine Erlaubnis zum Betrieb des Geräts erhält.

Der Ofen muss über ein zuverlässiges Belüftungssystem verfügen. Bei Navien-Gaskesseln mit einer Leistung von bis zu 150 kW kann er auf jeder Etage installiert werden, und leistungsstärkere Geräte befinden sich nur im Erdgeschoss oder im Keller.

Ihr Einbau in Wohnräumen, Bädern und Toiletten ist verboten. Der Ofen sollte keine Hohlräume oder Nischen haben, um die Ansammlung von Verbrennungsprodukten und die Bildung explosiver Gemische zu vermeiden.

Typischerweise wird die Wärmedämmung mit einer Dachbahn ausgeführt, die auf eine feuerfeste Unterlage gelegt wird, beispielsweise eine Asbestplatte mit einer Dicke von mehr als 3 mm.

Vor der Vorderseite des Geräts verbleibt ein freier Durchgang für die Wartung von mindestens 1,0 m. Der Raum vor dem Navien-Kessel ist mit einem Eisenblech mit einer Fläche von 1 x 1 m abgedeckt.

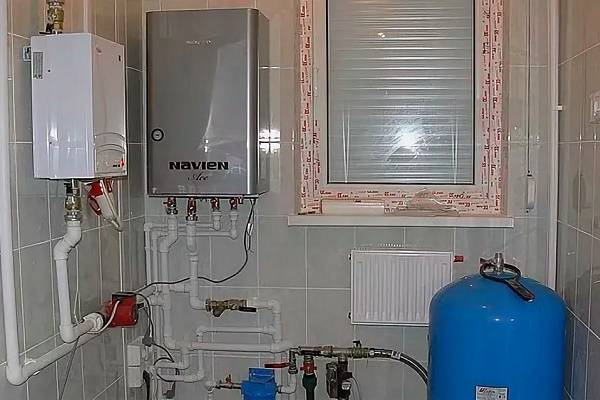

Nach der Installation des Kessels wird er mit Hilfsgeräten und internen technischen Netzwerken verbunden: einer Umwälzpumpe, einem Ventilator, einer Sicherheitsgruppe, einer Entwässerungsleitung, einer Frischwasserleitung, einem Heizungs- und Warmwassersystem, einer Gasleitung und ein Abgassystem.

Rohrleitungsschemata sind in der Konstruktionsdokumentation für den Heizraum und in den technischen Materialien des Herstellers angegeben. Installations- und Einstellarbeiten werden von einer spezialisierten Organisation durchgeführt, die das Recht hat, diese Art von Vorgang durchzuführen. Arbeiten an Gasanlagen werden von Gorgaz-Spezialisten durchgeführt.

Schornsteinanschluss

Der Schornstein sorgt für Brand- und Sanitärsicherheit im Haus und trägt mit Norm-Effizienzwerten zum effizienten Betrieb der Anlage bei.

Die Abmessungen des Gaskanals werden vom Hersteller der Kesselausrüstung festgelegt, um das notwendige Vakuum in der Brennkammer zu erzeugen, um Luft in den Brennmund zu saugen. Die Austrittsstelle des Schornsteins wird vor den Installationsarbeiten festgelegt, damit er mit dem Kesselabzugsrohr kombiniert werden kann.

Geschlossene Navien-Kessel sind mit einem koaxialen Schornstein des Typs ausgestattet, der mit dem Gerät geliefert wird oder vom Hersteller in der technischen Dokumentation angegeben ist.

Bei der Installation des Kessels und seines Schornsteinsystems ist es wichtig, den Neigungen der Strukturelemente standzuhalten, an den Durchgangspunkten mit den Gebäudestrukturen eine Isolierung durchzuführen, einen Kondensatableiter und einen Deflektor zu installieren. Nachdem die Schornsteinelemente zu einer integralen Struktur verbunden wurden, wird der natürliche Zug in der Kesselfeuerung überprüft, indem ein brennendes Streichholz an das Sichtfenster der Zündvorrichtung gebracht wird

Nachdem die Schornsteinelemente zu einer integralen Struktur verbunden wurden, wird der natürliche Zug in der Kesselfeuerung überprüft, indem ein brennendes Streichholz an das Sichtfenster der Zündvorrichtung gebracht wird.

Modellreihe von Kesseln Navien (Navien) mit Eigenschaften

Navien-Gaskessel sind für die Organisation der Heizung und Warmwasserversorgung von Privathäusern mit einer Größe von 30 bis 300 m2 ausgelegt. Die maximale Wassertemperatur beträgt 80°, was den Anforderungen der meisten Sanitärarmaturen entspricht. Navien-Geräte schneiden im Vergleich zu ähnlichen Mustern anderer Hersteller gut ab. Hauptvorteile:

• Fähigkeit, bei niedrigem Gasdruck zu arbeiten.
• Anspruchslos gegenüber der Höhe des Drucks in Wasserleitungen.
• Erhöhte Zirkulation, wenn die Temperatur auf + 5 ° fällt, schützt das System vor dem Einfrieren.
• Eingebauter Spannungsregler, der Abweichungen bis zu 30 % korrigieren kann.
• Die Preise für Navien-Geräte sind niedriger als für ähnliche Produkte europäischer Unternehmen.

Es gibt wandhängende und bodenstehende Heizkessel, die jeweils für kleinere oder größere Räume konzipiert sind. Das Design verschiedener Modelle sieht eine Verbrennung mit Druckbeaufschlagung (turbogeladen) oder mit natürlichem Luftzug (atmosphärisch) vor, der durch eine geschlossene oder offene Brennkammer bereitgestellt wird. Sie werden durch die Serien Navien Turbo und Navien Atmo repräsentiert.

Darüber hinaus gibt es Zwei- und Einkreismodelle, die für die Heizung und Warmwasserbereitung oder nur für die Raumheizung ausgelegt sind.

Die Navien-Ausstattungslinie umfasst folgende Modelle:

• prim. Diese Modellreihe hat die maximale Konfiguration, die Ausstattung entspricht voll und ganz den modernen Vorstellungen von Hochtechnologien in jeder Branche. Prime Zweikreiskessel verfügen über alle innovativen Entwicklungen von heute. Der Leistungsbereich liegt zwischen 13 und 35 kW. Insgesamt umfasst die Linie 5 Größen, die sich in der Leistung und dementsprechend in der Größe unterscheiden. Geräte haben einen vollen Funktionsumfang, Betriebsparameter werden auf einem Flüssigkristalldisplay angezeigt. Die Preisspanne liegt zwischen 35 und 45 Tausend Rubel.

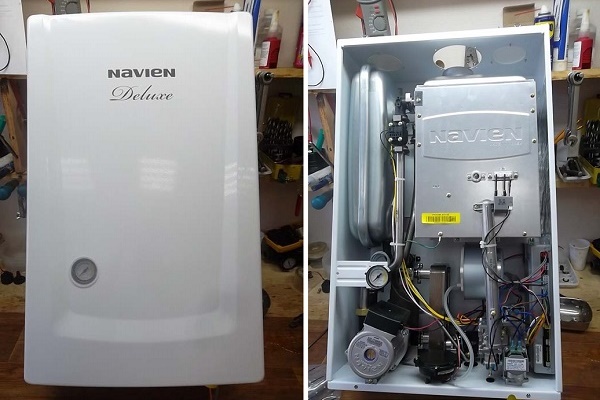

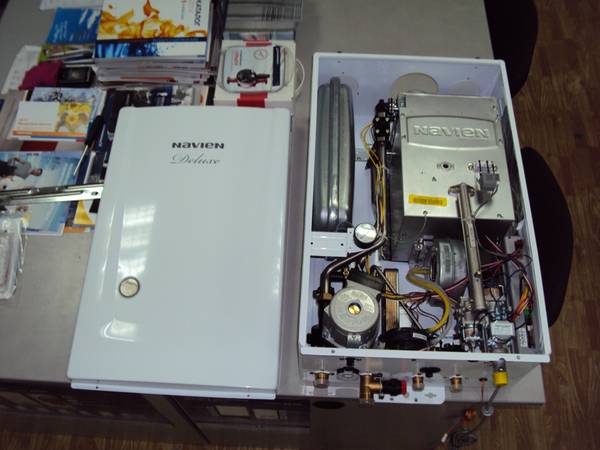

• Deluxe. Die Geräte dieser Serie haben fast die gleichen Parameter wie die Prime-Linie. Der einzige Unterschied besteht darin, dass kein LCD-Display vorhanden ist, sondern stattdessen ein Luftdrucksensor in der Schaltung verwendet wird (in den Diagrammen mit APS gekennzeichnet). Das Vorhandensein dieses Geräts ermöglicht es Ihnen, den Luftstrahl genau zu dosieren und einen optimalen und wirtschaftlichen Verbrennungsmodus bereitzustellen. Es gibt eine große Auswahl an Modellen von 10 bis 40 kW.Die Preise für Geräte liegen im Bereich von 23-35 Tausend Rubel.
• As. Die gebräuchlichste und bevorzugte Linie von Heizgeräten Navien. Es hat ein optimales Verhältnis von Preis und Funktionalität. Zuverlässige und hochwertige Geräte verfügen über mehrere Betriebsmodi (manuell, automatisch, Timer). Alle Installationen sind vollständig an die russischen Bedingungen angepasst und haben sich im Betrieb bewährt. Es sind Kessel mit offenen und geschlossenen Brennkammern erhältlich (Ace Ftmo und Ace Turbo), der Anschluss der Kessel ist einfach und erfordert keine erheblichen Arbeitskosten. Sie können Geräte dieser Linie für 20-30 Tausend Rubel kaufen.

• Stahl (GA/GST). Das Lineal liefert nur Raumheizung (Einkreisgeräte). Es gibt eine große Auswahl an Leistungen - von 11 bis 40 kW, eine enge Funktionalität ermöglicht es Ihnen, ein Gerät zu erhalten, das am besten auf die Erfüllung seiner Aufgaben spezialisiert ist. Die Zuverlässigkeit steigt, die Reduzierung der Anzahl der Strukturelemente ermöglicht eine Erhöhung der Festigkeit, Temperatur- und Druckabfallbeständigkeit. Die Konstruktion verwendet langlebige Materialien, insbesondere Edelstahl. Geräte der GA- oder GST-Linien können zweikreisig ausgeführt werden, sie werden hauptsächlich in einer Bodenversion mit hoher Leistung hergestellt. Die Preisspanne hängt von der Konfiguration und der Leistung des Geräts ab und liegt im Bereich von 20 bis 56 Tausend Rubel.
• SmartTok. Ein Gerät, das mit einem Smartphone ferngesteuert werden kann. Diese Methode der Temperaturregelung ermöglicht es Ihnen, das Mikroklima in den Räumen so angenehm wie möglich zu ändern, ohne sie zu verlassen, um die Betriebsart optimal nach Ihren eigenen Empfindungen anzupassen.Es gibt drei Betriebsmodi, es wird ein Außentemperatursensor verwendet, mit dem Sie die Heizung je nach Wetteränderungen anpassen können. Es gibt einen Sprachsteuerungsmodus. Der Preis für Geräte dieser Linie liegt zwischen 30 und 50 Tausend Rubel.

Bitte beachten Sie, dass die Ausrüstungspreise je nach Region variieren und steigen können.

Navien präsentiert ein vielseitiges Warmwasserbereitungssystem

Navien Ace Gaskessel haben keine Angst Niederdruckgas und Wasser haben sie keine Angst vor Spannungsabfällen im Netzwerk. Der Betrieb von Navien-Gaskesseln zeichnet sich durch eine lange Betriebsdauer und einen sparsamen Gasverbrauch aus. Alle Gasgeräte von Navien entsprechen den Standards und Normen der Russischen Föderation und verfügen über die entsprechenden Zertifikate.

Stabilität des Frostschutzsystems

Sinkt die Raumtemperatur, wird die Frostschutzautomatik aktiviert. Sinkt die Temperatur des Heizungswassers unter 10 Grad Celsius, wird automatisch die Umwälzpumpe gestartet, wodurch die ständige Zirkulation des Kühlmittels im Heizungssystem gewährleistet ist. Sinkt die Temperatur des Heizungswassers auf 6 Grad Celsius, schaltet sich der Brenner automatisch ein und das Kühlmittel erwärmt sich auf 21 Grad Celsius.

Betriebssicherheit bei häufigen Spannungseinbrüchen im Netz

Gemäß den Anweisungen kann die Spannung aufgrund des Betriebs des Schaltnetzteil-Schutzchips (SMPS) auf dem Mikroprozessor innerhalb von ± 30 Prozent schwanken. Gleichzeitig stoppt der Betrieb des Kessels nicht, was seine Betriebsdauer verlängert und Ausfälle verhindert.

Betriebsbedingungen für Heizung und Warmwasser:

• bei niedrigem Eingangsdruck im Gasleitungssystem - ein stabiler und sicherer Betrieb des Navien Ace-Gaskessels ist bei einem Gasdruck von vier mbar (40 Millimeter Wassersäule) möglich;
• bei niedrigem Eingangswasserdruck im Wasserversorgungssystem - ein stabiler Betrieb des Navien Ace-Gaskessels ist möglich, sofern der Eingangswasserdruck auf einen Wert von 0,3 bar abfällt, was die Verwendung dieses Gasgeräts in Haushalten ermöglicht, in denen es einen gibt schwacher Wasserdruck im Wasserversorgungssystem, auch bei häufigem Druckabfall im Wasserversorgungssystem.

Rationales Design

Navien-Gaskessel sind klein und leicht, sie sind bequem zu transportieren, sie sind einfach zu installieren und es besteht die Möglichkeit einer rationellen Raumnutzung. Zur einfachen Installation befinden sich die Verbindungsrohre auf beiden Seiten des Geräts, was die Verrohrung und Installation des Navien Ace-Gasboilers erheblich vereinfacht.

Kraftstoffvorwärmung (KR-Serie)

Bei niedrigen Temperaturen steigt die Viskosität des Kraftstoffs an, was zu Wachseffekten führt, die die Entflammbarkeit von Dieselkraftstoff erheblich verschlechtern und den Betrieb des Navien-Gaskessels instabil machen. Dieses Betriebsmerkmal ist für Regionen mit rauem Klima relevant, daher wurde für diese Bedingungen arktischer und winterlicher Dieselkraftstoff entwickelt.

Navien-Gasgeräte werden mit jedem in Russland hergestellten Dieselkraftstoff betrieben. Die Kosten für Winter- oder Arktisdieselkraftstoff sind jedoch viel höher als für Sommerkraftstoff, und die Verwendung von Sommerkraftstoff ist bei niedrigen Temperaturen ohne Vorwärmen nicht möglich.

Das Heizelement, das in den Brenner der Navien-Gaseinheit eingebaut ist, wärmt diesen vor, bevor es der Düse Kraftstoff zuführt, was zu einer hochwertigen Kraftstoffzerstäubung und ununterbrochenen Zündfähigkeit führt. Aufgrund der Vorwärmung in Navien Ace-Gaskesseln ist es möglich, preiswerten Sommerdieselkraftstoff zu verwenden, was zu erheblichen Einsparungen führt.

Entwurf

1. Der Wärmetauscher besteht aus Edelstahl

Für die Herstellung des Wärmetauschers wird Edelstahl verwendet, damit er nicht korrodiert, was die Lebensdauer des Navien Ace-Kessels erheblich verlängert.

2. Moderner Dieselbrenner

Durch den modernen effizienten Dieselbrenner ist ein ruhiger stabiler Betrieb bei minimalem Kraftstoffverbrauch gewährleistet. Gemäß den Anweisungen kann der Brenner mit jedem Dieselkraftstoff arbeiten, wobei alle in der Russischen Föderation hergestellten Kraftstoffarten berücksichtigt werden.

3. Kraftstofffilter mit austauschbaren Patronen

Das Kraftstoffversorgungssystem ist mit einem Filter ausgestattet, um unerwünschte Verunreinigungen zu entfernen, wodurch der stabile Betrieb des Navien Ace-Gaskessels gestört wird. Zusätzliche Ersatzkartuschen sind im Lieferumfang des Navien-Geräts enthalten.

4. Russifiziertes Bedienfeld

Mit Hilfe eines vollständig russifizierten Fernbedienungspanels, das mit einer digitalen Flüssigkristallanzeige ausgestattet ist, ist es möglich, Kraftstoff zu sparen und Heizkosten zu senken sowie dank eines in das Bedienfeld eingebauten Raumtemperatursensors konstant eine angenehme Raumtemperatur aufrechtzuerhalten.

Boiler und Heizungsanlage mit Wasser füllen

Der Fehlercode 02 zeigt an, dass versucht wurde, den Boiler zu starten, aber es ist kein Wasser im System oder es ist nicht genug Wasser. Was zu tun ist:

1. Das Gerät wird über die Steckdose ausgeschaltet und die Gaszufuhr abgesperrt.
2. Am Boden des Kessels müssen Sie unter den vielen Elementen ein Nachfüllventil finden. Eine Drehung gegen den Uhrzeigersinn öffnet sie, eine Drehung im Uhrzeigersinn schließt sie.
3. Beobachten Sie bei geöffnetem Wasserhahn das Manometer. Sie müssen den Wasserhahn schließen, wenn er 1,3 - 2 bar anzeigt.
4. Jetzt wird der Boiler wieder angeschlossen, Gas zugeführt und der Start erfolgt.

Machen Sie sich keine Sorgen, wenn Fehler 02 erneut auftritt. Dies kann daran liegen, dass nach dem Entlüften (das beim Start automatisch durchgeführt wird) der Wasserstand wieder zu gering ist. Der Füllvorgang muss wiederholt werden.

Wie man richtig einrichtet und ausführt

Verfahren:

• Das Verfahren zum Starten des Kessels beginnt mit dem Füllen mit Wasser. Gas-Zweikreisgeräte müssen keine zusätzlichen Geräte installieren, Sie müssen also nur das Make-up-Ventil öffnen und den Druck auf 1,5-2 atm bringen.
• Danach schließt das Ventil, Luftstopfen werden im System und am Gerät selbst entfernt, wofür Mayevsky-Hähne an den Heizkörpern und ein Luftventil im Kessel verwendet werden.
• Dann müssen Sie die Luft aus der Umwälzpumpe ablassen. Das Gehäuse wird entfernt, die Wasserheizungsregler werden eingeschaltet. Es gibt bestimmte Geräusche, die den Betrieb des Systems anzeigen. An der Pumpe wird die Schraube in der Mitte allmählich herausgeschraubt, bis Wasser austritt. Dieser Vorgang muss 2-3 Mal durchgeführt werden, danach wird die Luft aus der Pumpe vollständig entfernt.
• Sobald die Umwälzpumpe in Betrieb genommen wird, startet der Brenner elektronisch und die Heizungsanlage nimmt ihren Betrieb auf.

Damit ist die Erstinbetriebnahme und der Einstellvorgang abgeschlossen.

Beseitigung einiger Probleme beim Betrieb des Kessels

Wie bei jeder, selbst der zuverlässigsten Technik, können bei Navien-Kesseln einige Probleme auftreten, von denen einige der Besitzer des Geräts selbst beheben kann.

Zunächst ist es wichtig, die Ursache des Ausfalls zu erkennen. Damit der Besitzer das Problem schnell erkennen und kompetent reagieren kann, zeigt das Eigendiagnosesystem Daten mit einem Fehlercode an

Damit der Besitzer das Problem schnell erkennen und kompetent reagieren kann, zeigt das Eigendiagnosesystem Daten mit einem Fehlercode an.

Hier sind die Fehlercodes des Navien-Kessels:

• 01e - Das Gerät ist überhitzt.
• 02e - wenig Wasser in der Heizung / der Stromkreis des Durchflusssensors ist unterbrochen.
• 03e - Es gibt kein Signal über die Flamme: Möglicherweise existiert sie nicht wirklich oder es können Probleme mit dem entsprechenden Sensor vorliegen.
• 04e - falsche Daten über das Vorhandensein einer Flamme / Kurzschluss im Flammensensor.
• 05e - Probleme mit dem Heizwasser-T-Sensor.
• 06e - Kurzschluss im Heizwassersensor t.
• 07e - Probleme mit dem T-Sensor der Warmwasserversorgung.
• 08e - Kurzschluss in der Warmwasserversorgung t Sensor.
• 09e - ein Problem mit dem Lüfter.
• 10e - Problem mit der Entrauchung.
• 12. - Die Flamme ging während der Arbeit aus.
• 13e - Kurzschluss im Heizungsdurchflusssensor.
• 14e - keine Gasversorgung.
• 15e - ein Problem mit der Steuerplatine.
• 16. - Der Kessel ist überhitzt.
• 17e - Fehler mit dem DIP-Schalter.
• 18e - der Entrauchungssensor ist überhitzt.
• 27e - ein Problem mit dem Luftdrucksensor (Unterbrechung oder Kurzschluss).

Fehler 01e

Eine Überhitzung des Geräts kann dadurch verursacht werden, dass sich die Kanäle aufgrund einer Verstopfung verengt haben oder die Umwälzpumpe defekt ist.

Was Sie selbst tun können:

1. Untersuchen Sie das Laufrad der Umwälzpumpe auf Beschädigungen am Laufrad.
2. Überprüfen Sie, ob in der Pumpenspule ein Widerstand vorhanden ist, ob ein Kurzschluss vorliegt.
3. Überprüfen Sie das Heizsystem auf Luft. Wenn ja, muss es entlüftet werden.

02e

Ein Fehler, dass zu wenig Kühlmittel vorhanden ist, kann vom Kessel erzeugt werden, wenn sich Luft im System befindet, wenig Wasser vorhanden ist, das Laufrad der Umwälzpumpe beschädigt ist, das Verteilerventil geschlossen ist oder der Durchflusssensor defekt ist.

Was kann getan werden:

1. Blute die Luft.
2. Druck anpassen.
3. Überprüfen Sie, ob in der Pumpenspule ein Widerstand vorhanden ist, ob ein Kurzschluss vorliegt.
4. Verteilerventil öffnen.
5. Überprüfen Sie den Durchflusssensor - ist ein Kurzschluss vorhanden, ist ein Widerstand vorhanden.
6. Öffnen Sie das Sensorgehäuse, reinigen Sie die Fahne (Bewegungsmechanismus mit einem Magneten).

Meistens ist das Problem das Vorhandensein von Luft im Warmwassersystem.

03e

Kein Flammensignal. Gründe dafür können sein:

1. Beschädigung des Ionisationssensors.
2. Kein Gas.
3. Keine Zündung.
4. Der Wasserhahn ist geschlossen.
5. Fehlerhafte Kesselerdung.

Die Verstopfung am Flammenfühler muss gereinigt werden. Der graue Belag auf der Elektrode wird mit feinem Schleifpapier entfernt.

05e

Was kann getan werden:

1. Überprüfen Sie den Widerstand des gesamten Stromkreises von der Steuerung bis zum Sensor. Nachdem Sie eine Fehlfunktion festgestellt haben, tauschen Sie den Sensor aus.
2. Trennen Sie die Controller- und Sensorstecker und schließen Sie sie wieder an.

10

Rauchabzugsprobleme können aufgrund von Lüfterausfall, Knicken oder unsachgemäßem Anschluss der Sensorschläuche an den Lüfter auftreten. Außerdem kann der Schornstein verstopft sein oder es gab einfach einen scharfen und starken Windstoß.

Was kann getan werden:

1. Reparieren Sie den Lüfter oder ersetzen Sie ihn.
2. Überprüfen Sie den korrekten Anschluss der Sensorschläuche.
3. Reinigen Sie den Schornstein von Verstopfungen.

11

Ein Problem mit dem Wasserfüllsensor - dieser Fehler tritt nur bei in Europa hergestellten Kesseln auf, die mit den entsprechenden Sensoren ausgestattet sind.

Rauschen und Brummen

Es kann vorkommen, dass der Fehler nicht auf dem Display erscheint, aber ein unnatürliches Summen oder Rauschen im Gerät auftritt. Dies passiert, wenn Wasser aufgrund von Kalk, Überhitzung und Kochen kaum durch die Rohre fließt. Der Grund kann ein schlechtes Kühlmittel sein.

Kühlmittel Navien

Fehlerbehebungsverfahren:

1. Sie können das Problem beheben, indem Sie das Gerät zerlegen und den Wärmetauscher reinigen. Wenn dies fehlschlägt, muss das Teil ersetzt werden.
2. Außerdem müssen Sie die Wasserhähne überprüfen - ob sie maximal geöffnet sind.
3. Drehen Sie die Wassertemperatur herunter. Es ist möglich, dass die Kesselkapazität für die angeschlossene Rohrleitung zu hoch ist.

Kein heißes Wasser

Es kommt vor, dass der Heizkessel ordnungsgemäß aufheizt, aber das Wasser für die Warmwasserbereitung nicht mehr heizt. Dies ist ein Problem mit dem Dreiwegeventil. Reinigung und Reparaturen sparen nicht - Sie müssen das Teil wechseln! Das Problem ist nicht selten, die Ventile arbeiten etwa 4 Jahre normal.

So. Navien-Kessel sind zuverlässige und wirtschaftliche Geräte. Bei ordnungsgemäßem Betrieb und einem kompetenten Umgang mit den aufgetretenen Schwierigkeiten können Probleme auch ohne die Einbeziehung von Spezialisten aus dem Dienst behoben werden.

Design-Merkmale

Absolut alle Modelle von Navien-Kesseln werden von russifizierten Fernbedienungen gesteuert. Jeder Boiler verfügt über einen Temperatursensor, mit dem Sie eine angenehme Temperatur aufrechterhalten können.

So funktioniert das Frostschutzsystem: Wenn das Kühlmittel t auf 10 C sinkt, schaltet sich die Umwälzpumpe ein (sie treibt einfach Wasser durch die Rohre und verhindert, dass es gefriert). Sinkt t auf 6 °C, startet der Brenner automatisch.

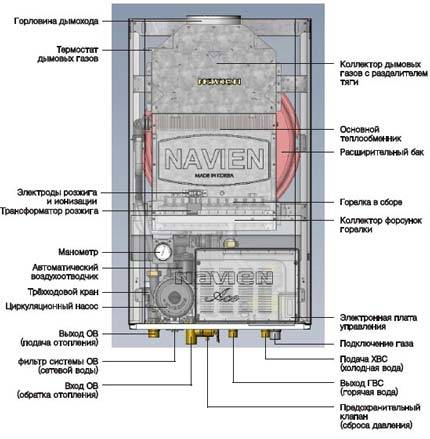

Kesseldesign Navien Ace

Das Design der Navien-Kessel hat zwei separate Wärmetauscher. Ein solches System hat folgende Vorteile:

• Beständig gegen Verstopfung und Ablagerungen aus der zentralen Wasserversorgung.
• Es ist bequemer und billiger, den Wärmetauscher zu reparieren.
• Höhere Produktivität und Qualität der Warmwasserversorgung.

Es besteht die Möglichkeit der automatischen oder manuellen Steuerung. Mit der manuellen Steuerung können Sie die Heizwassertemperatur t von 40 auf 80 C ändern. Bei t 40 C und darunter wird der Sommerbetrieb aktiviert. In diesem Fall kann der bedarfsgerechten Warmwasserbereitung Vorrang eingeräumt werden. Der automatische Modus kann t in Räumen von 10 bis 40 C halten.

Kesselschalttafel Navien

Mit der Zeitschaltuhr, die sich auch in NAVIEN-Kesseln befindet, können Sie in bestimmten Intervallen eine vorübergehende Arbeit für eine halbe Stunde einstellen.

Luft-Gas-Gemischaufbereitungssystem. Ein leistungsstarker Ventilator sorgt für die optimale Menge an Sauerstoff. In Rauchgasen - die Mindestindikatoren für Kohlendioxid und Stickoxide, die sich positiv auf den Kraftstoffverbrauch auswirken.

Frostschutzmittel können nicht als Kühlmittel in Systemen mit Navien-Boilern verwendet werden.

Tipps und Tricks zum Betrieb des Navien-Kessels

Die wichtigsten Ratschläge von Experten zum sicheren Betrieb des Kessels:

1. Der Raum, in dem sich das Gerät befindet, muss gut belüftet sein.
2. Das Gerät muss über einen separaten unabhängigen Anschluss an das Stromnetz verfügen.
3. Der Kessel muss in einer vollständigen Baugruppe und einem Schutzgehäuse betrieben werden.
4. Es ist dem Benutzer verboten, die Gasausrüstung des Kessels selbstständig zu reparieren.
5. Der Kessel muss einer jährlichen Inspektion durch Gorgaz-Vertreter unterzogen werden.
6. Der Besitzer des Kessels muss die Verbindungen des Kessels und der Gasleitung regelmäßig mit einer Seifenlösung auf Dichtheit prüfen.

Weitere Informationen.Schließen Sie bei Undichtigkeiten sofort den Gashahn, lüften Sie den Raum und rufen Sie den Gasnotdienst.

Navien-Gaskessel werden seit langem von russischen Verbrauchern verwendet. Sie haben sich zu Recht das Vertrauen der Kunden verdient. Das einfache Layout mit den breitesten modernen Warmwasserbereitungsfunktionen ermöglicht es Ihnen, diese Modelle aus einer großen Liste von Vorschlägen auf dem Heizungsmarkt auszuwählen.
