Anordnung einer Senkgrube: Regeln für Organisation und Abdichtung

Installation einer Senkgrube

Die Anordnung der Senkgrube erfolgt in mehreren Schritten:

1. Grubenvorbereitung;
2. Tankinstallation;
3. Anschließen von Abwasserrohren;
4. Hinterfüllung entleeren.

Am ausgewählten Standort des Standorts ist ein Platz für die zukünftige Jauchegrube geplant. Die Grube wird mit speziellen Baumaschinen oder manuell ausgehoben. Sein Durchmesser sollte die Abmessungen des Tanks für die Anordnung einer Senkgrube geringfügig überschreiten. Dadurch können Sie den Behälter gründlicher abdichten und isolieren.

Aushub einer Baugrube

Unabhängig von der gewählten Bauart der Grube wird der Boden der Grube zwangsläufig mit Schutt und einem Sandpolster verstärkt. Die erste Schicht aus gesiebtem Flusssand wird gegossen, danach - feiner Kies und dann - Steine ​​​​einer groben Fraktion. Die Wände der Grube sind mit wasserdichtem Material bedeckt. In kalten Regionen werden zum Schutz vor dem Einfrieren des Bodens zusätzlich Textilien oder Agrofaser auf die Imprägnierung verlegt.

Ähnliches Video:
Installation einer Senkgrube im Hof ​​eines Privathauses.

sowie Videos:
Senkgrube 13m3. Bauphasen.

Als nächstes wird das Reservoir installiert. Für die Installation von Betonringen und einem Metallbehälter müssen Sie Spezialisten hinzuziehen - es ist schwierig, solche Brunnen ohne Hebemechanismen auszustatten. Ziegel- und Kunststoffgruben werden oft von Hand montiert. Nach Abschluss der Installation wird der Tank nivelliert und die Abwasserrohre daran angeschlossen. Alle Fugen müssen mit Harz oder Dichtmittel abgedichtet werden.

Inspektionsluke aus Kunststoff

Danach bleibt nur noch die Inspektionsluke zu montieren und die Grube zu füllen. Als Luke können Guss- und Betonabdeckungen oder Kunststoffkonstruktionen verwendet werden. Letztere sind die teuersten, unterscheiden sich aber in der Effizienz. Kunststoff gibt keiner Korrosion nach, ist zusätzlich mit Schaum isoliert und hält einen unangenehmen Geruch aus der Grube perfekt zurück.

Senkgrube, Hygienestandards

Strukturelle Merkmale sorgen für eine Abwasserbehandlung durch natürliche Filter

Bei der Anordnung einer solchen Grube ist es wichtig, die Hygienestandards (SanPiN) und Bauvorschriften (SNiP) zu berücksichtigen, nach denen sich die Senkgrube in einiger Entfernung befinden sollte:

• Von Wohngebäuden - 10-15 m;
• Von den Grenzen Ihres Standorts - 2 m;
• Vom Brunnen - 20 m;
• Von der Gasleitung - über 5 m;
• Die Tiefe der Senkgrube hängt vom Grundwasserspiegel ab und sollte nicht mehr als 3 m betragen.

Wenn das Relief des Geländes komplex ist, ist es besser, keine Abwassergrube im Tiefland anzuordnen. Bei Frühjahrshochwasser besteht eine hohe Wahrscheinlichkeit von Überschwemmungen, die zu einer Verunreinigung des Grundwassers führen.

Filtersystem

In Gebieten ohne zentrale Kanalisation können zwei Hauptmethoden zum Filtern von Abwasser verwendet werden - mechanisch und biologisch.Die einfachste Möglichkeit für einen Grobfilter besteht darin, in der Senkgrube eine Drainageschicht aus Kies, Ziegelbruch und Sand zu bilden.

Die Organisation einer solchen Filtration ist nicht sehr schwierig, aber die Art des Ausgangsbodens sollte berücksichtigt werden. Idealerweise sind dies Sand- und Torfböden. Die zulässige Abwassermenge hängt von der Filterkapazität des Bodens ab. Außerdem muss gemäß den Hygienestandards der Boden des Brunnens zum Filtern von Abfallflüssigkeiten mindestens einen Meter über dem Grundwasserspiegel liegen.

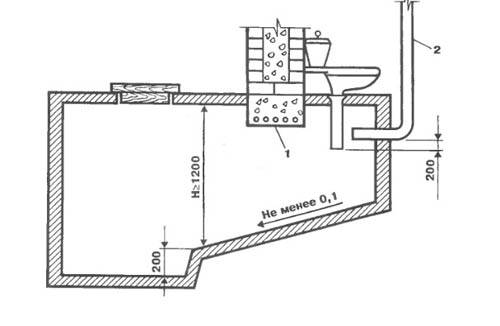

Design-Merkmale

Strenge Anforderungen an die Gestaltung der Senkgrube werden nicht gestellt. Es gibt jedoch Installationsregeln, die befolgt werden müssen. Sie sind erforderlich, um eine Belastung der Umwelt, des Grundwassers und des Standorts auszuschließen. Die Einhaltung der Empfehlungen vermeidet die Unannehmlichkeiten, die mit der nachfolgenden Operation verbunden sind.

Betrachten Sie die Konstruktionsmerkmale am Beispiel einer Do-it-yourself-Senkgrube ohne Boden. Es ist sinnvoll, eine solche Senkgrube in Sommerhäusern anzulegen, in denen selten Menschen leben und das Abwasservolumen einen Kubikmeter pro Tag nicht überschreitet. Das Design ist ein Filterbrunnen mit Seitenwänden ohne Boden, an den ein Abwasserrohr angeschlossen ist.

Es ist wichtig, die Neigung des Abflusses so zu steuern, dass das Abwasser durch die Schwerkraft in den Brunnen fließt.

In der letzten Phase werden der Boden und die Überlappung entwässert, in denen eine Luke zur Inspektion und zum Abpumpen der Flüssigkeit nach Bedarf vorgesehen ist. Befinden sich Hohlräume zwischen Baugrube und Brunnenwänden, ist es sinnvoll, diese zusätzlich mit einer Drainagemischung zu füllen.

Entfernung vom Haus zur Grube

Bevor Sie am ausgewählten Standort eine Klärgrube installieren, sollten Sie sich mit den Anforderungen vertraut machen, die in SanPiN 42-128-4690-88, SNiP 2.04.03-85, SNiP 2.04.01-85 und SNiP 30-02-97 enthalten sind bestimmen den Bauablauf und die Lage des Kanals . Die Genehmigung für die Installation einer Senkgrube wird vom SES auf der Grundlage des bereitgestellten Projekts und Schemas der Kläranlage erteilt.

Wenn für ein vollwertiges Gehäuse eine Kanalisation installiert wird, muss deren Ausführung mit dem BTI abgestimmt werden.

Gemäß den Vorschriften sollte der Abstand von der Senkgrube zu nahe gelegenen Häusern nicht weniger als 15 m betragen. Wenn jedoch der Abstand zu den Häusern benachbarter Standorte streng definiert ist, gibt es Abweichungen in Bezug auf den Abstand zum autonomen Abwasserkanal zu Ihrem Wohnhaus auf dem gleichen Grundstück. In einigen Ausgaben von Regulierungsdokumenten ist ein Abstand von 5 m zulässig.

Entfernung von der Wasserversorgung zur Grube

Schema 1. Ein Beispiel für den Standort einer Klärgrube

Bei der Erstellung einer Senkgrube auf dem Gelände ist es wichtig, die Entfernung von ihr zur Wasserversorgung zu berücksichtigen, die in den behördlichen Dokumenten des SES-Dienstes und dem Gesetz Nr. 52-FZ der Russischen Föderation vorgeschrieben ist. Es ist erlaubt, eine Senkgrube in Bezug auf einen Brunnen oder einen Brunnen in einer Entfernung von 20 m zu finden

Die Entfernung zur Wasserversorgung beträgt 10 m.

Auch die Art des Bodens spielt eine Rolle. Bei Lehmboden sollte der Abstand der Senkgrube vom Brunnen 20 Meter oder mehr betragen. Mit Lehm - 30 m. Bei sandigen Böden - 50 m. Wenn sich in der Nähe des Standorts ein Stausee befindet, sollte der Abstand davon 3 m betragen.

Arten von Senkgrubengeräten für ein Privathaus

Senkgruben werden nach dem Material, aus dem sie hergestellt sind, dem Design und dem Funktionsprinzip klassifiziert.

Je nach Material lassen sich folgende Typen unterscheiden:

1. Kunststoff.Ausgestattet mit professionellen Kunststofftanks. Das Volumen der Grube beträgt bis zu 1 Kubikmeter, dann ist die Verwendung eines Polypropylenfasses erlaubt; Kunststoff-Senkgrube
2. Metall. Ähnlich wie Kunststoff werden sie aus vorgefertigten Metalltanks gebaut; Metallfass
3. Beton. Dies sind Senkgruben aus Betonringen. Dieses Design ist langlebig und wartungsarm. Beton ist beständig gegen Fäkalmassen und aggressive Flüssigkeiten, die in den Abfluss abfließen; Bau von Betonringen
4. Von Reifen. Eine der "handwerklichen" Arten, eine Senkgrube anzuordnen. Um aus Autoreifen eine Jauchegrube zu schaffen, werden Reifen von Autos und Lastwagen verwendet. Sie sind mit Bolzen miteinander verbunden; Vorbereitung einer Grube für eine Grube aus Reifen
5. Backstein. Ideal zum Anordnen großer Senkgruben. Komplett dicht. Keramische Baustoffe sind bei längerem Kontakt mit Wasser gut verträglich und verformen sich nicht unter dem Einfluss von Erdmassen

Senkgruben werden konstruktionsbedingt wie folgt klassifiziert:

1. Abgeschlossen. Vollständig abgedichtete Konstruktionen. Sie bestehen aus einem geschlossenen Boden und starken Wänden. Solche Container sind umweltfreundlich und für die Installation auf kleinen Flächen geeignet;
2. Offen oder undicht. Nach den Regeln der Hygienekontrolle ist ein solches Gerät nur zulässig, wenn das Gesamtabfallvolumen pro Tag 1 Kubikmeter nicht überschreitet. Diese Gruben haben keinen Boden und ein Teil des Abfalls gelangt in den Boden und ins Grundwasser. Dies ermöglicht eine seltenere Kanalreinigung als bei geschlossenen Tanks, gefährdet aber die Umwelt.

Das Funktionsprinzip eines offenen Sumpfes

Alle Senkgruben sind nach dem Funktionsprinzip in Einkammer-, Mehrkammer- und Klärgruben unterteilt. Einkammer - Standardstrukturen, die aus einem Fach bestehen. Es ist sowohl ein Zugabfluss als auch ein Sumpf. Dies ist die einfachste Art, einen Abfluss auszustatten, erfordert jedoch eine regelmäßige Reinigung. Darin werden Abwässer vor der Abwasserreinigung einfach für eine bestimmte Zeit gespeichert.

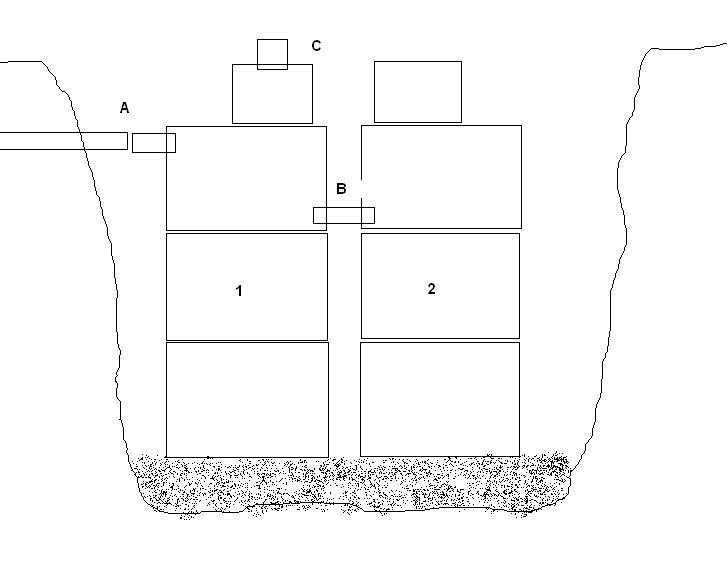

Mehrkammer - Senkgruben, bestehend aus mehreren Fächern. Das Standardschema ist eine Verbindung von Einkammertanks mit Abzweigrohren. In die eine wird der Abfall aus dem Haus oder anderen Verbrauchsstellen deponiert, in die zweite fließt vorbehandelter Abfall. Die Abwässer befinden sich mehrere Tage im Schacht, danach werden sie zusätzlich gereinigt und außerhalb des Geländes abgeleitet.

Klärgruben sind professionelle Mehrkammergeräte. Sie bestehen aus Tanks, die durch Düsen und Filter getrennt sind, Pumpen, die Abwasser mit einer bestimmten Rate fördern, und Behandlungseinrichtungen (biologische Filter). Der Hauptvorteil der Verwendung einer Klärgrube für eine Senkgrube ist ihre Effizienz. Es ist nicht nur ein Flüssigkeitsspeicher, sondern auch ein Reiniger. Viele Eigentümer nutzen in Zukunft abgesetztes Wasser für technische Zwecke.

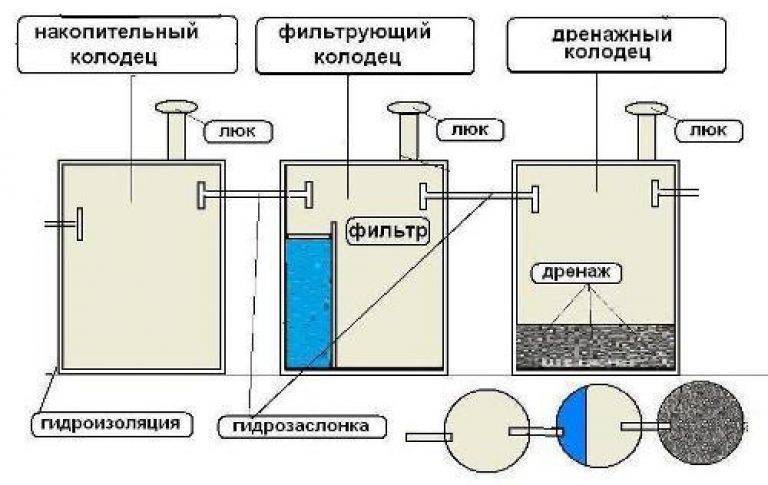

Das Schema der Klärgrube

Gestaltungsmöglichkeiten

Das Gerät der Kanalisation ist eine Vertiefung im Boden, deren Wände je nach voraussichtlicher Nutzungsdauer mit unterschiedlichen Materialien verstärkt sind. Auf dieser Grundlage können 2 Haupttypen von Strukturen unterschieden werden:

dauerhaft - Beton oder Ziegel;

temporär - aus Holz oder aus alten Reifen.

Dauerhaft

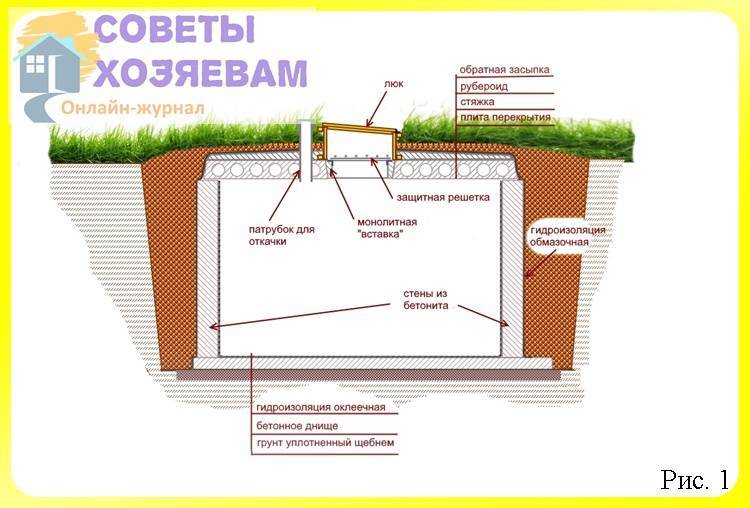

Eine Betongrube kann aus einem festen Estrich oder Ringen hergestellt werden. Der Boden der Ringstruktur muss mit Betonmörtel gegossen werden, und erst danach wird der Hauptteil montiert. Die zweite Option ist insofern praktisch, als Sie sie vollständig selbst durchführen können. Ein großes Minus ist die häufige Reinigung der Struktur, die von der Anzahl der Personen in der Familie abhängt.

Die einteilige Estrichkonstruktion erfordert mehr Geld und Zeit für die Umsetzung. Die Bewehrung wird am Boden des Bodens platziert und dann mit einer Betonmischung gegossen. Als nächstes wird eine Form errichtet, die mit der gleichen Lösung gegossen wird. Dieser Sumpf hält viele Jahrzehnte, das Abwasser kann nicht in den Boden eindringen und während des Betriebs nimmt das Volumen nicht ab.

Weniger teuer im Vergleich zu früheren Optionen, eine Klärgrube aus Beton, bestehend aus zwei Abschnitten. Ein großes Loch wird gegraben, um es in zwei Teile zu teilen. Jedes der fertigen Fächer wird durch einen Kanal verbunden. Alle Abwässer fallen in einen größeren Behälter mit Niederschlag und in einen kleineren ohne Niederschlag.

Das komplexeste Design einer Klärgrube besteht aus 3 Teilen. Es erfordert die Verwendung zusätzlicher Ausrüstung - ein Kompressor mit Zeitschaltuhr befindet sich im zweiten Fach und eine Abflusspumpe im dritten.

Die modernste der verfügbaren Optionen sind Kunststoffbehälter in verschiedenen Größen. Sie sind luftdicht, aus diesem Grund fallen die Abwässer nicht in den Boden, es ist jedoch ein ständiges Pumpen von Abfällen erforderlich.

Temporäre Gruben werden aus Holz oder gebrauchten Reifen hergestellt. Bei der Verwendung im Plattenbau wird das Material mit einer Schutzlösung behandelt. Die Wände werden auf die gleiche Weise wie auf der Schalung hergestellt.Solche Sedimentationsbecken sind wegen ihrer niedrigen Kosten, ihrer schnellen Konstruktion und ihres hohen Grads an Bodenisolation gegen möglichen Abfluss gut. Lebensdauer - nicht mehr als 10 Jahre.

Die Reifenbauoption erfordert keine Nachbearbeitung, hohe Kosten und kann bis zu 25 Jahre halten. Das große Minus ist jedoch der hohe Durchsatz, durch den Abwässer in den Boden gelangen und ihn dadurch verschmutzen.

Auswahl eines Ortes unter Berücksichtigung der Hygienestandards

Beim Bau einer neuen Senkgrube sollte man sich an den in SNiP festgelegten Anforderungen orientieren

Natürlich würde ich es aus Gründen der Benutzerfreundlichkeit gerne näher am Haus platzieren, aber der Abstand vom Fundament zum Tank sollte mindestens 10 m betragen (Umstände höherer Gewalt im Zusammenhang mit der Verletzung der Dichtheit sowohl des Fundaments und der Speicher berücksichtigt)

Ein Diagramm, das die zulässigen Mindestabstände von der Senkgrube zu wichtigen Objekten zeigt. Bei der Erstellung eines Projekts sollten ähnliche Objekte in benachbarten Gebieten nicht vergessen werden.

Beachten Sie bei der Planung auch, dass der Zaun, der die Grenzen des Geländes umreißt, nicht näher als 4 m und die Fahrbahn nicht näher als 5 m sein sollte. Der größte Abstand - zur Wasserquelle (Brunnen oder Brunnen ) - mindestens 25 m, bei lockerem Sandboden - bis zu 50 m. Wenn sich in der Nähe ein Stausee mit stehendem Wasser (Teich oder See) befindet, muss dies berücksichtigt werden - 30 m.

Arten moderner Senkgruben

Heute hat die Funktionsbelastung der Abflussgrube deutlich zugenommen, da das Vorhandensein eines Hauskanals und eines elementaren Kaltwasserversorgungssystems das Abwasservolumen um ein Vielfaches erhöht.

In dieser Hinsicht sind neue Modifikationen von Abwasseranlagen erschienen, voluminöser und perfekter in Bezug auf die Abfallverarbeitung.

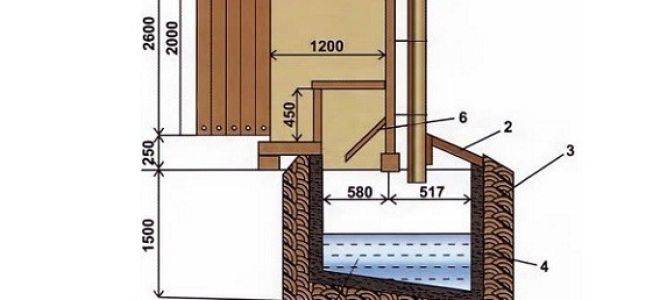

Schema einer Landtoilette aus dem letzten Jahrhundert. Die Rolle des Abdichtungsschutzes spielt eine einfache Lehmburg, daher besteht die Gefahr, dass Abwasser in den Boden eindringt

Denken Sie daran, wie die Abflussgrube früher aussah - ein kleiner Brunnen, in den der gesamte Abfall systematisch gegossen wurde, bis er vollständig gefüllt war. Die Wände des Brunnens wurden mit Brettern verkleidet, mit Steinen ausgelegt oder mit anderem improvisiertem Material verstärkt. Als der Abwasserpegel sein Maximum erreichte, wurde eine Klärmaschine zum Pumpen gerufen.

Wenn eine Klärgrube installiert ist - ein versiegelter Behälter, der regelmäßig mit Hilfe von Vakuum-LKWs geleert wird. Zum Aufstellungsort muss eine Zufahrtsstraße gebaut werden.

Von Ökologie und Umweltschutz war damals freilich noch keine Rede. Aber heute wollen alle den Boden auf dem Gelände sauber halten, deshalb wird die Versiegelung der Aufbereitungsanlagen streng überwacht. Hersteller wählen Materialien, die keine langfristige Installation oder spezielle Abdichtung erfordern. Ein Beispiel für moderne Modelle sind volumetrische Polymertanks.

Ein großer Kunststoffbehälter ist eine Art Sumpf mit einer, zwei oder mehr Kammern für Abwasserkanäle. Die Abwasserbehandlung in ihnen erfolgt mit Hilfe von anaeroben Mikroorganismen

Monolithische ein- und zweiteilige Betonkonstruktionen sowie Installationen aus einem, zwei oder sogar drei Betonbrunnen haben nicht an Popularität verloren. Die Wahl erklärt sich aus der relativ einfachen Installation (Befüllung) und einer anständigen Lebensdauer (bis zu 30 Jahre).

Schema der einfachsten Klärgrube für eine Sommerresidenz - ein Filterbrunnen aus Betonringen mit kiesigem Boden, der Abflüsse passiert und reinigt, ein Belüftungsrohr und eine Luke für den direkten Zugang

Der Punkt, den Schacht mit Ziegeln auszulegen, ist verschwunden, da es viel einfacher ist, mehrere Ringe zu installieren, als ein solides Mauerwerk zu erstellen. Die Hauptqualität der neuen Geräte ist die Dichtheit, die den Boden vor Verschmutzung durch Abwasser schützt.
