Sheddach Do-it-yourself Schritt-für-Schritt-Anleitung zur Anordnung + Merkmale eines Sheddachs

Fotobericht von der Baustelle: Sheddach auf einem Haus aus Porenbeton

In St. Petersburg wurde ein Haus gebaut. Es gab kein Projekt, es gab eine allgemeine Idee, die auf dem Foto dargestellt ist. Das Haus besteht aus Porenbeton, die Veredelung ist Putz, das Dach ist gefaltet, ausgewählt nach niedrigen Kosten, Zuverlässigkeit und einfacher Installation.

Die Idee eines Hauses unter einem Pultdach

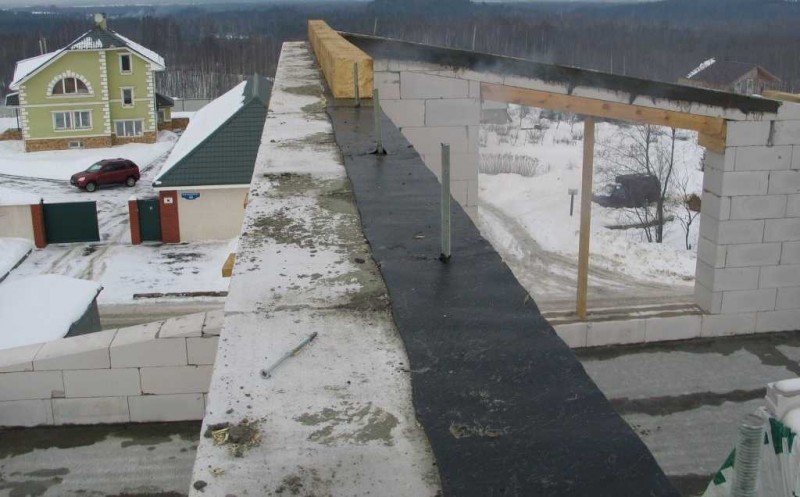

Nachdem die Wände ausgetrieben waren, wurde ein Panzerband in sie eingegossen, in dem jeden Meter Stollen (Ø 10 mm) eingebaut wurden.Als der Beton im Panzergürtel die erforderliche Verderbnis erreicht hatte, wurde eine Abdichtungsschicht (Gidroizol, längs in Streifen der erforderlichen Breite geschnitten) auf den bituminösen Mastix gelegt. Auf die Abdichtung wird eine Mauerlat gelegt - ein Balken von 150-150 mm. Das gesamte für die Dacheindeckung verwendete Holz ist trocken und mit Schutzimprägnierungen und Flammschutzmitteln behandelt.

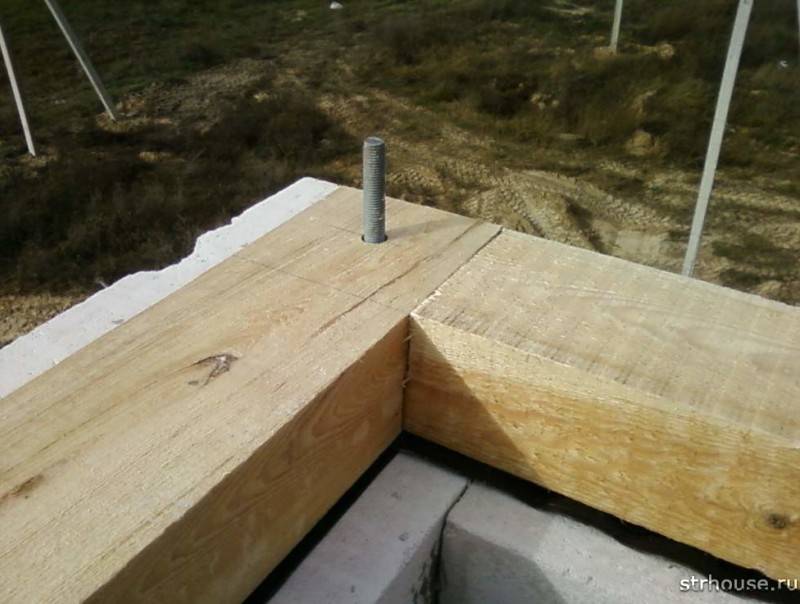

Beginn der Installation eines Sheddaches - Verlegung der Mauerlat

Es wird zuerst aufgestellt (es liegt auf Stollen, wird von Assistenten gehalten), sie gehen weiter und klopfen mit einem Hammer auf die Stellen, an denen sich die Stollen befinden. Die Stellen, an denen die Noppen hervorstehen, sind in den Balken eingeprägt. Jetzt Löcher bohren und einfach auf die Bolzen stecken.

Da die Spannweite groß ist, wurden Stützen aus Holz (150-150 mm) installiert, auf denen ein Lauf verlegt wurde, der die Sparrenbeine stützt.

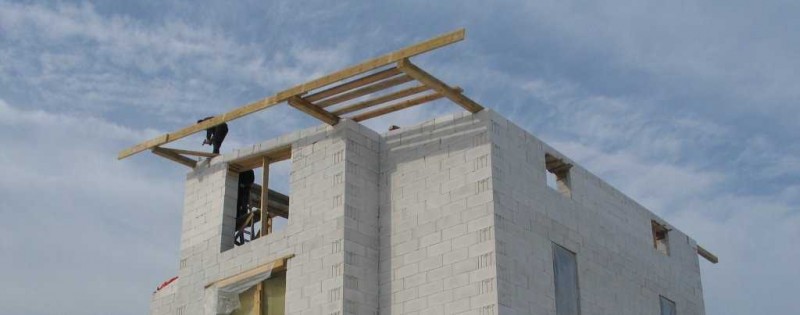

Installation von Racks und laufen

Die Breite des Daches beträgt 12 Meter. Dies berücksichtigt die Entfernung von 1,2 Metern von der Vorderseite. Daher „ragen“ die Mauerlat-Stangen und der Lauf über eine solche Distanz über die Mauern hinaus.

Um die Entfernung des Daches zu gewährleisten, ragen die Mauerlat und der Lauf bis an die Grenzen der Wand heraus

Zunächst gab es Zweifel an einem so großen Versatz - der Balken ganz rechts hängt 2,2 Meter. Wenn dieser Versatz verringert wird, schadet dies den Wänden und das Erscheinungsbild verschlechtert sich. Daher wurde beschlossen, alles so zu lassen, wie es ist.

Sparren legen

Die Sparren werden aus zwei gespleißten Brettern 200 * 50 mm mit einer Stufe von 580 mm verlegt. Bretter werden mit Nägeln in einem Schachbrettmuster (oben-unten) mit einer Stufe von 200-250 mm niedergeschlagen. Nagelköpfe rechts, dann links, paarweise Zwei oben/unten rechts, zwei oben/unten links usw.). Wir spreizen die Verbindungspunkte der Bretter um weniger als 60 cm, der resultierende Träger ist viel zuverlässiger als ein ähnlicher massiver Träger.

Sparren verlegtMethode zur Befestigung von Sparren

Außerdem ist die Sheddachtorte für diesen Fall wie folgt (von der Seite des Dachbodens - zur Straße): Dampfsperre, Steinwolle 200 mm, Lüftungsspalt (Latte, Konterlatte), Feuchtigkeitsisolierung, Dachmaterial. In diesem Fall ist es ein dunkelgraues Pural.

Ein Beispiel für eine Dachpappe für ein Sheddach (ist eigentlich Standard)

Die Isolierung von innen führen wir später durch, aber jetzt verlegen wir auf den Sparren eine Hydro-Wind-Schutz-Membran „Tyvek Solid“ (dampfdurchlässig).

Verlegen einer wasserdichten, winddichten, dampfdurchlässigen Membran

Die Membran wird von unten nach oben verlegt und mit Heftklammern befestigt. Die höher ausgerollte Leinwand wird um 15-20 cm auf die bereits verlegte gelegt, die Fuge wird mit einem doppelseitigen Klebeband verklebt (zusammen mit der Membran gekauft). Dann werden Streifen über die Membran gestopft, darauf - eine Kiste für ein gefaltetes Dach.

Drehen von einem Brett 25 * 150 mm

Zuerst wurde eine Kiste aus einem Brett 25 * 150 mm in Schritten von 150 mm hergestellt. Nach dem Verlegen und Gehen auf dem Dach wurde beschlossen, die Kiste zu verstärken. Dazu füllen wir zwischen den bereits verlegten Brettern die Bretter mit einer Breite von 100 mm. Jetzt ist zwischen den Brettern ein Abstand von 25 mm.

Pultdachummantelung als Ergebnis

Außerdem wurden am unteren Giebel Haken ausgestopft Installation eines Entwässerungssystems. Sie sind ungleichmäßig gepackt, da aufgrund der großen Länge des Giebels beschlossen wurde, zwei Aufnahmetrichter in einem Abstand von 2,8 Metern vom Rand anzubringen. Um den Durchfluss in zwei Richtungen zu gewährleisten, wurde eine solche Entlastung vorgenommen.

Gefüllte Haken für das Entwässerungssystem

Als nächstes müssen Sie 12 Meter lange Metallstücke (Gemälde) einbringen. Sie sind nicht schwer, aber man kann sie nicht biegen, weil der „Schlitten“ verschwindet. Zum Heben wurde eine provisorische „Brücke“ gebaut, die Boden und Dach verbindet. Blätter wurden daran entlang gehoben.

Anheben von Laken auf der Brücke

Als nächstes folgen Dacharbeiten, die sich je nach Art des Dachmaterials unterscheiden. In diesem Fall musste das Problem der Wärmeausdehnung des Materials gelöst werden - verzinkter Stahl (pural) ändert seine Abmessungen beim Erhitzen / Abkühlen erheblich. Um die Dehnungsfreiheit zu gewährleisten, wurde entschieden, das Material hinter der Naht mit beweglichen Klammern mit einer Bewegungsfreiheit von 15-20 mm an der Kiste zu befestigen.

Installation von Klemmen für NahtdachPural Naht Dacheindeckung

Nach dem Verlegen des Dachmaterials bleibt die Ablage der Überhänge bestehen, und sie unterscheiden sich nicht.

Das Dach muss „in Erinnerung gerufen“ werden - um die Überhänge zu säumen, aber im Grunde ist es bereits fertig

Nun, auf dem Foto unten ist, was nach der Fertigstellung passiert ist. Sehr modern, stylisch und ausgefallen.

Sheddachhaus - fast fertig

Wir empfehlen auch zu sehen:

• Landtoilette zum Selbermachen Schritt für Schritt - Tipps, Tricks, Möglichkeiten

  Die Toilette auf dem Land ist ein wesentlicher Bestandteil des Komforts, einer vollständigen Existenz. Beim Kauf eines absolut sauberen Grundstücks installieren wir als erstes diese Struktur. Es ist nicht nur …

• Paprika, Setzlinge im Gewächshaus pflanzen - eine Schritt-für-Schritt-Anleitung

  Pfeffer, das Pflanzen von Sämlingen im Gewächshaus sollte zu einem Zeitpunkt erfolgen, an dem es vor wiederkehrenden kurzfristigen Frösten geschützt werden kann. Dies ist ein sehr wichtiger Punkt. Irgendein Pfeffer...

• Wie man Austernpilze zu Hause züchtet - Schritt-für-Schritt-Anleitung

  Wir werden darüber sprechen, wie man Austernpilze zu Hause anbaut, über alle Phasen dieses Prozesses und über leckere, gesunde, unprätentiöse Pilze. Schließlich essen wir alle gerne...

• Polycarbonat-Pavillon zum Selbermachen - Foto von Gebäuden

  Ein gemütlicher Pavillon auf dem Land ist nicht nur ein Ort zum Entspannen, Picknicken mit Freunden. Solch ein notwendiges Landhaus kann als Esszimmer, Sommerküche, ... dienen.

• Erdung in einem Privathaus mit eigenen Händen - wie es geht

  Die Erdung zum Selbermachen in einem Privathaus hilft nicht nur, Gefahren zu vermeiden, sondern spart auch Ihr Budget. Schließlich kann elektrischer Strom irreparable Gesundheitsschäden verursachen, ...

• Wie man mit eigenen Händen einen Rasen auf dem Land macht - Platz auswählen, säen, pflegen

  Wie Sie mit Ihren eigenen Händen einen Rasen auf dem Land anlegen und welche Art von Samen Sie wählen sollten, erfahren Sie aus den folgenden Informationen. Es erfordert keine speziellen agronomischen Kenntnisse oder komplexe Sägeräte. Wenn ein…

• Blinder Bereich um das Haus mit eigenen Händen, wie man es richtig macht

  Warum brauchen Sie einen blinden Bereich um das Haus? Kannst du es mit deinen eigenen Händen machen? Der blinde Bereich hat neben einer dekorativen Funktion zunächst eine Art Schutzfunktion. Es ist installiert…

• DIY-Kompostgrube: Herstellungsmöglichkeiten, Fotos, Ideen

  Lassen Sie uns darüber sprechen, wie Sie ohne viel Aufwand und Probleme mit Ihren eigenen Händen eine Kompostgrube auf Ihrem Gelände bauen können. Die Herstellungsmöglichkeiten sind vielfältig. Auf dem Foto unten sieht man…

• Gebratene Auberginen mit Käse paniert - Schritt für Schritt Rezept mit Foto

  Ich stelle Ihnen ein sehr einfaches Rezept vor. Leckere gebratene Auberginen zuzubereiten ist nicht nur einfach, sondern auch schnell. Ich habe dieses Rezept vielen meiner Freunde gegeben ...

Mit Freunden teilen:

So bauen Sie ein Sheddach – Schritt für Schritt Anleitung

Nachfolgend finden Sie eine Schritt-für-Schritt-Anleitung zum Installieren eines Schrägdachs mit Ihren eigenen Händen.Wenn Sie alle Punkte befolgen, können Sie das gewünschte Ergebnis erzielen, ohne auf die Hilfe teurer Spezialisten zurückgreifen zu müssen.

Projekt und Berechnungen

Es ist am besten, alle Berechnungen auf Papier oder Computer durchzuführen. Dies kann eine vorläufige Schätzung, eine Planzeichnung und ein ganzes Projekt für das zukünftige Dach sein. Es lohnt sich, 5 % zur Schätzung für Materialien hinzuzufügen, da diese in der Regel im ungünstigsten Moment enden.

Wenn das Gebäude architektonisch nicht mit einem anderen Gebäude verwandt ist, lohnt es sich, seine Leeseite zu kennen. In Gebieten mit viel Niederschlag wird ein Dach mit großer Neigung installiert. In diesem Fall sollte der hohe Teil des Giebels auf der weniger belüfteten Seite platziert werden. Dies verringert den Luftwiderstand und verringert die Wahrscheinlichkeit, dass das Dach durch Windböen weggeblasen wird.

Sheddach Mauerlat und Giebel

Wenn alle Abklärungen gemacht sind, beginnt der Giebelbau. Das erste, was in diesem Fall benötigt wird, ist das Verlegen der Mauerlat. Mauerlat ist eine Stange 100 * 150 mm, die als Stütze für die Sparren dient und auf den Panzergürtel der Struktur passt. Wenn das Rohdach eine ebene Basis hat, werden die Giebel unabhängig voneinander errichtet. Dies kann mit demselben Balken erfolgen, der alle 50 Zentimeter vertikal als Stütze für die Giebel platziert wird. Von der Unterseite wird das Holz mit einem Brett an das Rohdach gebunden, so dass ein Dreieck entsteht.

Sheddachstuhlsystem

Auf die resultierenden Giebel werden Sparren gelegt. Für ihre Installation ist eine Platte mit einer Abmessung von 50 * 150 mm oder höher geeignet. Bei Bedarf werden zusätzliche Gestelle mit Sonnenliegen auf die Sparren gestellt und aus Sparrenbeinen wird ein Gurtzeug hergestellt. Das Foto unten zeigt ein Beispiel für die Befestigung von Sparren am Dach Mauerlat.

Das Sparrensystem eines Sheddachs kann hängend sein, wenn die Sparrenbeine nicht auf zusätzlichen Stützen aufliegen, sondern ihr Gewicht auf die tragenden Gebäudewände übertragen. Der maximale Abstand zwischen den Wänden sollte bei dieser Installation nicht mehr als 5 Meter betragen. Wenn der Abstand größer ist, verwenden Sie spezielle Streben oder Gestelle, die das Durchbiegen der Sparren verhindern. In diesem Fall wird das Sparrensystem als geschichtet bezeichnet.

Die Neigung der Sparren eines Pultdaches wird anhand des gewählten Materials der Sparren berechnet. Im Folgenden finden Sie allgemeine Richtlinien für die Auswahl einer Entfernung:

• Bar - die Stufe beträgt 1,5 bis 2 Meter;
• Einzelbrett - von 0,6 bis 1,3 m;
• Gepaartes Brett - von 1 bis 1,75 m.

Dieser Parameter kann auch durch die Abmessungen der Dämmung beeinflusst werden, die zwischen die Sparren passt. Für die Isolierung ist in der Regel eine leichte Dichtheit vorgesehen, damit nach dem Einbau keine Lücken mehr vorhanden sind. Dadurch entfällt die Notwendigkeit, eine zweite Isolierschicht anzubringen, und Sie sparen Geld, um Wärmeverluste zu vermeiden.

Je größer die Stufe zwischen den Sparrenbeinen ist, desto fester muss die Kiste montiert werden. Dies erhöht die Festigkeit der Struktur, erhöht jedoch ihre Kosten. Der Giebel eines Sheddaches wird errichtet, wenn die Höhe der Wände nicht ausreicht, um alle offenen Dachabschnitte zu schließen. Gleichzeitig wird die gleiche Dämmung wie beim Hauptdach ausgeführt, um alle Kältebrücken zu beseitigen.

Shed-Dachummantelung

Fahren Sie nach der Installation der Sparren mit der Befestigung der Dachlattung fort. Sogar ein "Zoll"-Brett ist für sie geeignet. Es wird über die Sparren gelegt und dient als Befestigungslasche für das Dachmaterial.

Installation von Dampfsperren und Dachmaterialien

Die Dampfsperre wird auf die Kiste gelegt

Wichtig ist, die Folie so zu verlegen, dass das anfallende Kondensat ungehindert abperlen kann, ohne in den Raum zu gelangen. Dazu ist ein Durchhängen der Dampfbremsfolie vorgesehen.

Das Dachmaterial wird zuletzt installiert. Die Technologie seiner Verlegung kann je nach Art des Materials unterschiedlich sein.

Zusammenfassend lässt sich sagen, dass Pultdächer in letzter Zeit immer mehr Anhänger auf der ganzen Welt finden, da sie die Umsetzung filigraner architektonischer Strukturen ermöglichen, die anderen Dachformen in nichts nachstehen. Abschließend empfehlen wir, sich ein Video anzuschauen, das den Eigenbau eines Sheddachs über einem Anbau am Haus anschaulich zeigt.

Die wichtigsten Vor- und Nachteile des Designs

Zu den Vorteilen dieses Designs gehören die folgenden:

• Geld sparen beim Kauf von Baumaterialien.
• Einfachheit des Designs und damit der Installation.
• Geringes Gewicht im Vergleich zur Giebelversion - weniger Last fällt auf die Wände.
• Hohe Widerstandsfähigkeit gegen Wind und Belastung durch angesammelten Schnee auf dem Dach.
• Die Struktur kann in einem anderen Winkelbereich aufgestellt werden - von 5 bis 45º.
• Auf einem leicht geneigten Sheddach können Sie einen Warmwasserspeicher oder Sonnenkollektoren installieren und einen Ort zum Entspannen einrichten.
• Eine solche Struktur kann natürlich mit jedem der vorhandenen Dachmaterialien abgedeckt werden, wobei die Betriebsbedingungen und der Neigungswinkel berücksichtigt werden.

Schneefang

Natürlich hat ein Sheddach, wie jede Konstruktion, seine Nachteile, die Sie bei der Wahl dieser Option ebenfalls kennen müssen:

• Ein Dach mit einer Neigung erfordert eine ernsthaftere Isolierung als ein Giebel, da darunter kein so großer Raum vorhanden ist, der einen Luftspalt erzeugt. Ohne die Anordnung einer zuverlässigen Wärmedämmung in den Sommermonaten wird der Dachboden sehr heiß und in den Wintermonaten kühlt er ab und überträgt die Temperatur in beiden Fällen auf das Haus. Wenn Sie jedoch die Installation aller Elemente korrekt berechnen und durchführen, kann dieser Nachteil vermieden werden.
• Wenn die Überlappung unmittelbar unter dem Dach in einem kleinen Winkel erfolgt, verliert das Haus nicht nur die obere Luftschicht, sondern auch den Dachboden, sodass ein zusätzlicher Raum eingerichtet werden kann - dies kann als zweiter betrachtet werden Designfehler. Aber wenn der Dachboden etwas anders geplant wird, kann dieser Nachteil behoben werden.

Einer der Nachteile eines Sheddachs ist die Ansammlung von Schneemassen darauf.

Ein weiterer Nachteil eines Sheddachs gilt nur für eine Struktur mit einer leichten Neigung von 5-10º - dies ist ein schlechter Abstieg von Schneemassen. Bei einer großen Schneeansammlung muss das Dach daher manuell gereinigt werden oder es sollte ein beheiztes Dachsystem mit einem Heizkabel hergestellt werden.

Die Installation einer Dachheizung hilft, dieses Problem zu lösen.

Über Stärke

Bei einem Sheddach ist das Konzept wichtig - die Länge der Neigung. Schließlich können bei einem rechteckigen Gebäude die Sparren selbst entlang oder quer zum Gebäude platziert werden

Daher muss bei der Auswahl einer Richtung die Möglichkeit berücksichtigt werden, Zwischenstützen zu installieren. Allgemein üblich ist es, freie Spannweiten ohne Stützen auf eine Länge von 4,5 m zu begrenzen, schließlich kann sich der Sparren auch ohne Einsturz einfach durchbiegen.

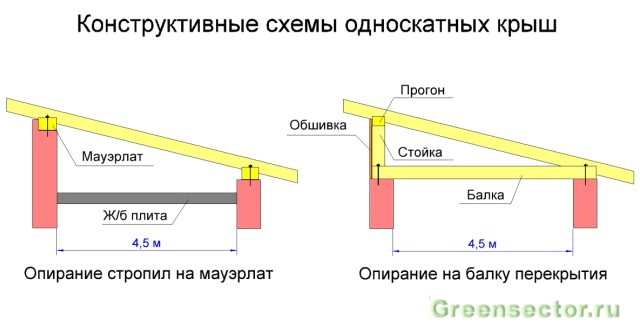

Schema der Montage des Fachwerksystems eines Sheddachs

Neben dem Verlust der Attraktivität des äußeren Erscheinungsbildes kann dies zu schwerwiegenderen Problemen führen: Verformung, Bruch des Dachmaterials und in der Folge ein schwer zu behebendes Leck. Wenn die Länge des Sparrens die Norm überschreitet, werden daher Maßnahmen ergriffen, um die Struktur zu stärken:

• Der Abstand zwischen gegenüberliegenden Wänden beträgt 4,5-6 m. Es erfordert die Installation von Streben, die an einer oder beiden Wänden getragen werden. Eine Laufvorrichtung ist nicht ausgeschlossen - sie reduziert die Anzahl der Streben. Gleichzeitig wird es möglich sein, sie mit der Zonierung des zukünftigen Raums zu verknüpfen.

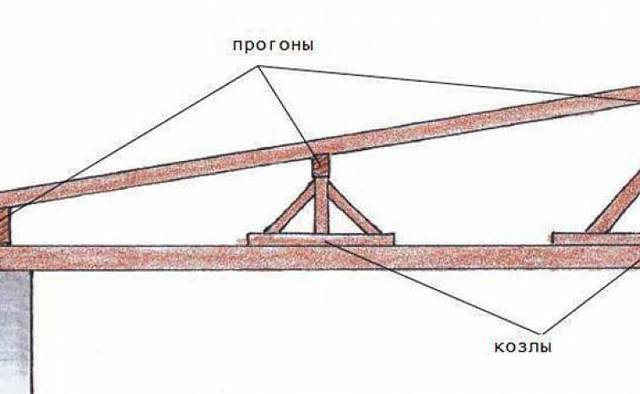

• Eine Entfernung von bis zu 12 m erfordert die obligatorische Installation eines Laufs, der durch vertikale Gestelle von einem zuverlässigen Bett, einer Decke, Säulen oder einer Hauptwand im Inneren des Hauses getragen wird. Es wird auch empfohlen, Streben von Regalen oder Wänden zu installieren. Die Verhältnisse ergeben sich aus der Standard-Holzlänge von 6 m – bei einer solchen Spannweite werden die Sparren in jedem Fall in Verbundbauweise ausgeführt. Auch wenn baulich starke Anschläge möglich sind, ist aus Sicherheitsgründen eine zuverlässige Zwischenabstützung erforderlich.

Aus Gründen der Zuverlässigkeit sind zusätzliche Stützen im Sparrensystem vorgesehen.

Eine weitere Verlängerung der Sparren erfordert noch schwerwiegendere Maßnahmen zur Verstärkung des gesamten Fachwerksystems. Obwohl dies nicht kompliziert ist, können Sie beliebig viele Läufe auf zuverlässigen Gestellen installieren, sich an die Betten lehnen und mit Hosenträgern sticken. Lassen Sie uns Schritt für Schritt herausfinden, wie die Sparren für ein Sheddach montiert werden.

Im Video ein Beispiel für die Montage eines belüfteten Schuppendachs für ein Fachwerkhaus:

Montagereihenfolge

Um einen Sicherheitsspielraum zu gewährleisten, werden alle baulichen Merkmale des Gebäudes genutzt.Die Möglichkeit, sich mit einem vertikalen Ständer oder einer Strebe an eine der tragenden Wände anzulehnen, wird im Voraus berücksichtigt. Ihre Anzahl und Position kann angepasst und mit dem zukünftigen Design verknüpft werden, aber ohne Fanatismus – die Stärke sollte nicht leiden. Die Installation bereitet normalerweise keine Schwierigkeiten:

Aus Sicherheitsgründen werden sofort Bodenbalken montiert und darauf temporäre Böden angeordnet.

Installation von Bodenbalken am Haus

• Mauerlat ist an beiden Wänden befestigt. Oder es werden die für die Dachneigung notwendigen Rahmen angeordnet.
• Die extremen Sparren und alle zugehörigen Elemente werden installiert: Gestelle, Streben, falls erforderlich, hinlegen - ein "Kraftrahmen" entsteht.

Montage des Skeletts eines Sheddachs für ein Privathaus

Wenn die Konstruktion ein Rahmen ist und große Giebel offen sind, müssen sie zumindest vorübergehend geschlossen werden - Maßnahmen ergreifen, um den Luftwiderstand des Daches zu verringern.

Um Windschlag auszuschließen, werden die Giebel vorübergehend geschlossen

Außerdem werden Zwischensparren entlang des vorbereiteten Rahmens verlegt und bei Bedarf zusätzlich gelöst. Dies ist die Zeit für die endgültige Entscheidung über die Art der Dämmung - die Neigung der Sparren kann für eine bestimmte Dämmung angepasst werden.

Einbau von Zwischensparren

Als nächstes werden eine Dachbahn, ein Kontergitter und eine tragende Lattung eines Sheddachs für ein bestimmtes Dachmaterial montiert.

Besonderes Augenmerk sollte auf die Anordnung des Lüftungsspaltes gelegt werden – die Neigung eines Sheddaches ist oft gering. Daher sollte der Abstand für eine effektive Belüftung ausreichen - es ist sinnvoll, ihn leicht zu vergrößern

Abschluss der Dachmontage. Und die Vorrichtung zum Säumen, Abflüsse können mit der Außenverkleidung der Giebel kombiniert werden, um den Boden nicht zweimal an einer Stelle anzuordnen.

Beispiele für Häuser mit Schrägdächern im Video:

Was ist das Ergebnis

Auf so einfache, aber effektive und einfache Weise können Sie das Dach jedes Hauses bauen, unabhängig vom Material seiner Wände und Designmerkmale.

Ein Haus mit Pultdach ist günstiger, sieht aber modern aus

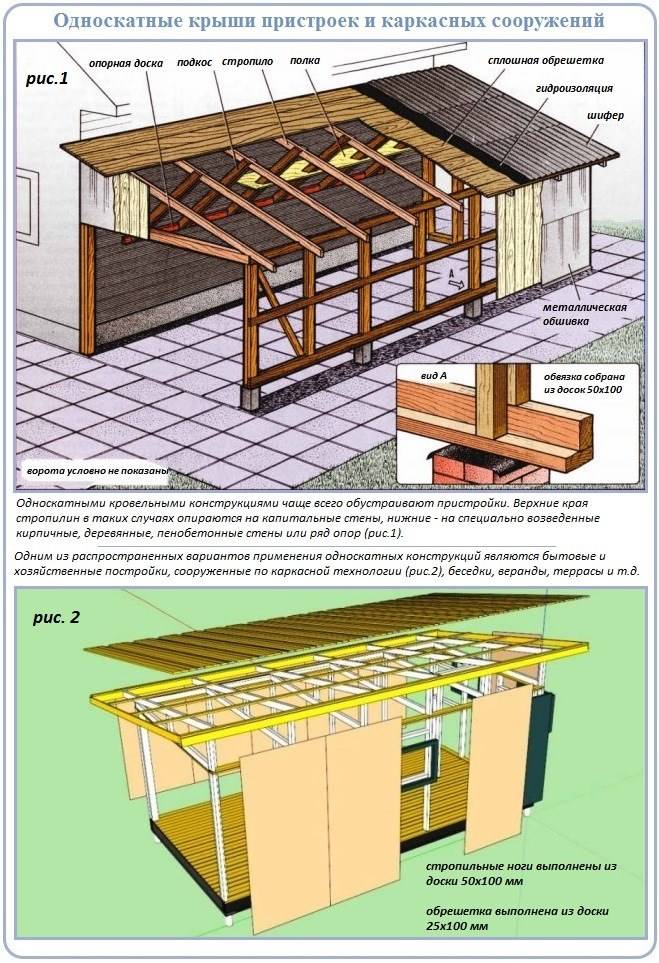

Ein Sheddach in einem Fachwerkhaus, bei dem Budgeteinsparungen „standardmäßig“ sind, ist jedoch eine der rationalen Lösungen. Und ohne Mehrkosten wird die Funktionalität sofort in das Projekt gelegt, und es ist schon eine Frage der Zeit, alles zu seinem logischen Ende zu bringen.

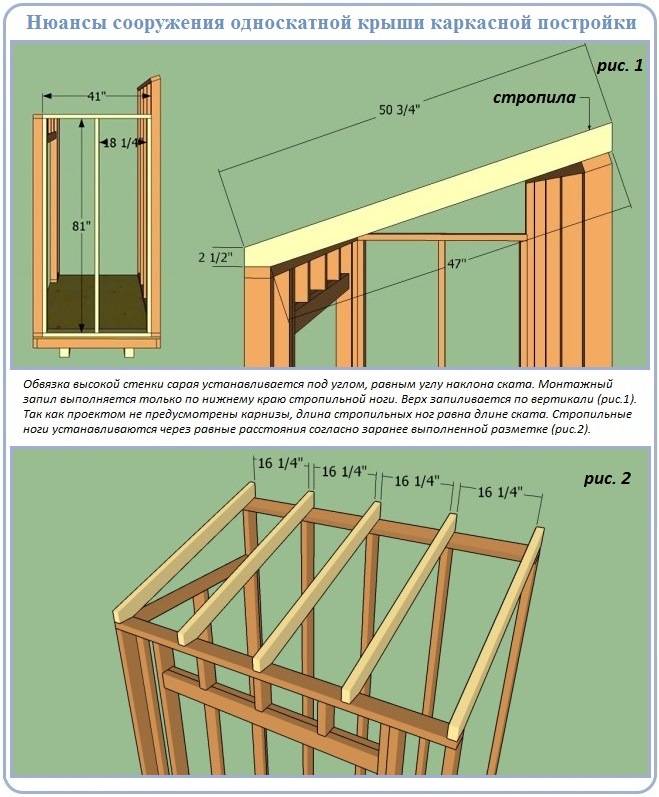

Konstruktionstechnologie

Am häufigsten werden geneigte Sparren für Fachwerkhäuser verwendet. Die Technologie zum Errichten eines solchen Sheddachs besteht darin, Wände mit unterschiedlichen Höhen zu erstellen. Dadurch werden die Sparren mit ihrem unteren Ende auf den Deckenbalken abgestützt und fixiert. Eine hohe Wand oder ein Gestell ist eine Stütze für das Traversensystem in seinem oberen Teil. Es ist auch wünschenswert, zusätzliche Schrägen oder Gestelle zu installieren, die die Struktur steifer und haltbarer machen. Diese Shed-Dach-Technologie wird nicht nur für Fachwerkhäuser, sondern auch für Ziegel- und Blockhäuser verwendet, was viele Projekte zeigen.

Dachvorrichtung für ein einstöckiges Haus

Wie wir wissen, wird beim Bau von Fachwerkhäusern großer Wert auf die Belüftung gelegt. Das Dach kann auch belüftet oder nicht belüftet sein. Ein nicht belüftetes Dach hat normalerweise ein leichtes Gefälle und muss sorgfältig abgedichtet und isoliert werden. Das belüftete Dach hat einen Spalt zwischen Dach und Decke, wodurch die Lebensdauer des Materials verlängert wird, indem Wasserdampf aus der Isolierung entfernt wird.

Vergessen Sie nicht, dass die Wahl des Dachmaterials vom gewählten Neigungswinkel abhängt.Neuerdings beliebte Materialien wie weiche Fliesen weisen einen Neigungswinkel von bis zu 10 Grad auf. Terrassendielen sollten in einem Winkel von 10 bis 20 Grad verwendet werden. Terrassendielen werden mit einem Längsprofil und einer Wellenhöhe von 3 cm gewählt, ab einem Neigungswinkel von 20 Grad wird Ondulin oder Schiefer verwendet. Metallziegel können ab einer Dachneigung von 25 Grad verlegt werden.

Die Pultdacheinrichtung beginnt mit dem Einbau einer Mauerlatte und Deckenbalken. Die zweite Stufe ist die Installation des Traversensystems. Alle Elemente des Traversensystems sind aus einer Trockenbauplatte 5 mm (Dicke) hergestellt. Sie müssen sorgfältig mit Brandschutz behandelt werden - es ist in mehreren Schichten möglich.

Alle Sparren müssen starr an der Unter- und Oberkante des Daches befestigt werden. In den Wänden (obere Verkleidung) werden im Voraus Nester vorbereitet, in denen die Bodenbalken verlegt werden. Sie sind wasserdicht. An den Bodenbalken oder an der Mauerlat ist der untere Teil der Sparrenbeine befestigt. Eine stärkere Fixierung erfolgt mit Metallpads. Zwischenstreben und Streben werden verwendet, um die Struktur noch steifer zu machen. Streben und Gestelle werden auf den Bodenträgern installiert. Zur Befestigung werden auch Heftklammern oder Metallecken verwendet.

Um eine gleichmäßige Struktur zu erzielen, beginnen Sie mit der Installation an den äußersten Sparrenbeinen. Dazwischen wird ein Seil gezogen und, davon geführt, die restlichen Sparren verlegt. Die Stufe entspricht dem Abstand zwischen den Bodenbalken.

Beginnen wir mit der Installation

Für den eigenständigen Bau des Daches müssen alle notwendigen Baumaterialien und Werkzeuge vorbereitet werden.Alle Holzelemente, die während des Installationsprozesses verwendet werden, müssen Qualitätsstandards erfüllen und einen Feuchtigkeitsgehalt von nicht mehr als 22% aufweisen.

Zusätzlich werden Holzwerkstoffe am besten mit speziellen Antiseptika behandelt. Vergessen Sie nicht die Befestigungselemente: Querstangen, Streben, Abstandshalter, die bei der Installation eines Sheddachs unbedingt benötigt werden.

Schritt 1. Installation des Traversensystems. Es hängt ganz von den Abmessungen des geplanten Bauwerks und den Baumaterialien ab, die zum Bau der Gebäudewände verwendet werden. Die Sparren werden auf der Mauerlat installiert. Wenn die Abmessungen der im Bau befindlichen Struktur klein sind und die Spannweite nicht mehr als 4,5 Meter beträgt, ist die Installation des Fachwerksystems einfach, es umfasst einen Mauerlat-Balken und die Sparrenstütze selbst.

In Fällen, in denen die Abmessungen des Gebäudes insgesamt ausreichend sind, müssen zusätzlich zu den oben genannten zusätzliche Sparrenbeine installiert werden.

Schritt 2 Nach der Installation der Sparren werden nach und nach Bretter darauf gelegt und eine Dampfsperrfolie auf die Bretter gelegt. Streifen aus Dampfsperrmaterial müssen überlappt und mit Bauband verbunden werden.

Schritt 3. Isolierung verlegen. Die Dicke dieser Schicht sollte mehr als 20 cm betragen, achten Sie darauf, dass beim Verlegen der Dämmung keine Lücken entstehen.

Schritt 4 Installation der Abdichtungsschicht. Es sollte sich in geringem Abstand zur Dämmung befinden, dazu werden Holzleisten zwischen die Schichten gelegt. Das Abdichtungsmaterial wird mit einem speziellen Bauhefter befestigt.

Schritt 5. Drehen.Auf dem entstandenen „Dachkuchen“ wird mit Hilfe von Latten oder Holzstäben eine Kiste errichtet.

Schritt 6 Das Dach mit Dachmaterial abdecken.

Wir hoffen, dass wir die Frage, die Sie beschäftigt, beantworten konnten: „Wie baut man ein Schrägdach mit eigenen Händen?“. Das Wichtigste in diesem Geschäft sind ein sorgfältig kalkuliertes Dachprojekt, der richtige Neigungswinkel und hochwertige Materialien. Bereiten Sie sich sorgfältig auf den Bauprozess vor und Sie werden Erfolg haben!

Sheddach zum Selbermachen: Eine detaillierte Analyse beliebter Konstruktionsmöglichkeiten

Dächer mit einer Neigung werden selten über niedrigen Wohngebäuden errichtet. Ihre unprätentiöse Form und einfache Linienführung sind zwar sehr attraktiv für Anhänger des Hightech-Stils. Während sich neumodische Phänomene in der häuslichen Landschaft nicht allzu fest verwurzelt haben, werden Shed-Dachkonstruktionen über Garagen, kompakten Cottages, Veranden und Umkleidekabinen errichtet.

Der Wunsch, ein so einfaches Objekt selbst zu bauen, besucht oft geschickte Besitzer. Für ein optimales Ergebnis müssen Heimwerker wissen, wie ein Sheddach mit eigenen Händen gebaut wird, was vorzusehen ist und welche Arbeitsschritte durchzuführen sind.

Pultdachkonstruktion

Ein Sheddach besteht in der Regel aus einem Fachwerksystem, Lattung, Isolierung, Dacheindeckung und Außenverkleidung von Giebeln und Wänden. Je nach Gebäudetyp kann das Shed-Dachbindersystem aus drei Arten bestehen:

• Schieben, hauptsächlich in Blockhäusern verwendet. Diese Konstruktion eliminiert Verformungen während des Schrumpfens von Blockhäusern, die bei neuen Häusern 15 % erreichen. Das verschiebbare Traversensystem ist starr an der Mauerlat der oberen Wand befestigt.An der unteren Wand ruhen die Sparren auf speziellen Vorrichtungen, auf denen sie gleiten, wenn das Blockhaus schrumpft.
• Laminierte Sparren werden normalerweise in Ziegel- oder Blockhäusern verwendet, die nicht stark schrumpfen. Sie ruhen mit ihrem unteren Ende auf den Bodenbalken und werden im oberen Teil von einer hohen Wand oder einem Gestell getragen, das ebenfalls gegen den Bodenbalken stößt. Zusätzliche Steifigkeit der Sparrenstruktur wird durch Streben oder zusätzliche Gestelle gegeben.

Darüber hinaus können Sheddächer in belüftete und nicht belüftete Dächer unterteilt werden. Nicht belüftete Dächer haben normalerweise eine Neigung von nicht mehr als 5 Grad und erfordern eine hochwertige Isolierung, Wasser- und Dampfsperre. Belüftete Dächer können jeden Neigungswinkel haben, ihr Merkmal ist das Vorhandensein von Freiraum zwischen Dach und Decke und Lüftungsöffnungen auf beiden Seiten des Daches oder an den Giebeln. Mit dem Luftspalt können Sie die Bedingungen für die Entfernung von Wasserdampf aus der Isolierung verbessern, um die Lebensdauer der Struktur zu verlängern.

Der Neigungswinkel eines Sheddaches steht in direktem Zusammenhang mit der verwendeten Dacheindeckung. Für weiche Bedachungen oder Rollenmaterialien wird ein Neigungswinkel von bis zu 10 Grad verwendet, bei einem Neigungswinkel von 10 bis 20 Grad wird üblicherweise Wellpappe mit einem Längsprofil und einer Wellenhöhe von 30 mm oder mehr verwendet, Schiefer und Ondulin kann mit einer Dachneigung von 20 Grad und Metallziegeln verlegt werden - ab 25 Grad. Bei der Berechnung des Daches muss diese Abhängigkeit berücksichtigt und eine Auswahl entsprechend dem Zweck des Daches und der gewählten Beschichtung getroffen werden.

Ein wichtiger Punkt im Projekt des Hauses: die Neigung des Satteldachs

Bauvorschriften schreiben den zulässigen Neigungswinkel eines Sheddachs nicht vor, beschränken jedoch die Neigung eines Flachdachs: von 2 bis 12 (SNiP II-26-76, SP 17.13330.2011), was durch die Konstruktion vorgegeben ist Merkmale eines Flachdachs und seiner Verlegetechniken.

In der Praxis werden Sheddächer auf Nebengebäuden mit einer Neigung ab 3 und auf Wohngebäuden ab 10 errichtet. Es gibt keine formalen Einschränkungen. Auch der maximale Neigungswinkel ist nicht genormt.

Die Wahl der Dachschräge hängt vom Grundriss des Hauses ab

Der Neigungswinkel wird anhand der architektonischen und planerischen Besonderheiten gewählt:

• Beim Projekt eines Hauses ohne Dachboden wird normalerweise ein Sheddach mit einer Neigung von 10-30 hergestellt.

• Bei Häusern mit Dachboden hängt die nutzbare Fläche vom Neigungswinkel ab: je höher die Neigung, desto kleiner der Dachboden.

Die Nutzfläche des Dachbodens hängt vom Neigungswinkel ab

• Bei mehrstöckigen Häusern (wie es beim Bau von Gebäuden an einem Berghang der Fall ist) kann die Neigung eines Sheddachs der Topologie des Geländes entsprechen.

• Bei Häusern mit variabler Stockwerkszahl beträgt der Neigungswinkel des Daches 20-35.

• Manchmal wird die Neigung nach ästhetischen Gesichtspunkten gewählt und die Anordnung der Trennwände eines Hauses mit Satteldach an die vorgegebenen Parameter angepasst.

Wählen Sie den Neigungswinkel aus ästhetischen Gründen

Dachneigungsbeschränkungen abhängig von den verwendeten Materialien

Bei einigen Bedachungsmaterialien gibt es Einschränkungen hinsichtlich der Neigungswinkel, die durch die Installationstechnologie oder ihre Windbeständigkeit vorgegeben sind.

• Bituminöse Rolldächer dürfen nicht auf einem Dach mit einer Neigung von mehr als 25 verlegt werden – dies ist auf die Fließfähigkeit von heißem bituminösem Mastix zurückzuführen. Um die Installation zu vereinfachen, wird eine Neigung von bis zu 15 empfohlen.

• Dagegen müssen Schieferplatten (Asbestzementplatten) mit einer erheblichen Dachneigung verlegt werden, mindestens 25 für ein verstärktes Profil, mindestens 35 für ein regelmäßiges Profil. Je höher die Neigung, desto größer ist außerdem die Überlappung der oberen Reihe mit der unteren.

• Euroschiefer (Ondulin) ermöglicht das Verlegen mit einer Neigung von 6 bis 10 entlang einer durchgehenden Kiste, bei 10-15 sollte die Kiste in Schritten von 45 cm montiert werden, mehr als 15 - 60 cm.

• Metallziegel können auf Sheddächern mit einer Neigung von mindestens 10 verwendet werden, aber bei 10-20 müssen die Fugen der Bleche abgedichtet werden. Bei Dächern mit einer Neigung von mehr als 20 ist eine zusätzliche Abdichtung der Fugen nicht erforderlich.

• Decking – eine zuverlässige Abdeckung für Dächer mit geringer Neigung. Ab 10 ist eine erhöhte Überlappung und Abdichtung der Stöße mit Spezialband erforderlich.

• Falzdach wird erfolgreich für Gefälle ab 8 ohne zusätzliche Fugenabdichtung eingesetzt.

• Bitumenfliesen mit einer Neigung von 11-18 werden auf einer festen Unterlage verlegt, mehr als 18 - sie werden entlang der Kontur an den Sparren befestigt.

• Keramikfliesen mit einer Neigung von 10-21 werden auf eine Abdichtungsschicht gelegt, 22 oder mehr - ohne Abdichtung. Selten für Schrägdächer verwendet.
