Einrohrheizung eines Privathauses: Schemata + Übersicht über Vor- und Nachteile

Letztes Wort

Wie aus den oben vorgestellten Materialien hervorgeht, ist das Einrohrheizungsschema eines Privathauses eine ziemlich bequeme und einfache Heizoption. Es kommt überall zum Einsatz, auch in Mehrfamilienhäusern.

Über viele Betriebsjahre hinweg hat diese Heizmethode ihre Einfachheit und Effizienz erfolgreich bewiesen, und bei niedrigen Gebäuden können Sie durch die Verwendung eines horizontalen Schwerkraftströmungsschemas Strom sparen und beim Heizen nicht von externen Faktoren abhängig sein a Haus.

Die Kombination aus niedrigsten Kosten, durchschnittlicher Effizienz, Wartungsfreundlichkeit und der Möglichkeit, jederzeit Änderungen vorzunehmen - die vorgestellte Option ist natürlich marktführend.

Natürlich gibt es weitergehende Möglichkeiten, wie Luftheizung oder Infrarotböden, aber ob diese in Ihrem Fall wirklich benötigt werden, oder eine einfache und verständliche Einrohrheizung genau das Richtige für Sie ist, entscheiden natürlich Sie.

Unabhängig davon, für welche Option Sie sich entscheiden, denken Sie an eines: Sie müssen nicht an den bei der Arbeit verwendeten Materialien sparen, die Leistung des gesamten Systems hängt von der Qualität jedes einzelnen Glieds ab. Vergessen Sie nicht die Mayevsky-Hähne, um Luftschleusen von Kühlern, Filtern und Abscheidern zu entlüften, stellen Sie sicher, dass die Pumpe und der Ausgleichsbehälter wirklich zuverlässig sind, fügen Sie ein Manometer hinzu, um den Zustand des Kreislaufs in Echtzeit zu überwachen.

Investieren Sie etwas mehr Zeit und Geld, um ganz sicher zu sein, dass Ihre Heizung Sie nicht im Stich lässt.

Das Funktionsprinzip der Warmwasserbereitung

Im Flachbau ist eine einfache, zuverlässige und wirtschaftliche Konstruktion mit einer einzigen Linie am weitesten verbreitet. Das Einrohrsystem ist nach wie vor die beliebteste Art, eine individuelle Wärmeversorgung zu organisieren. Es funktioniert aufgrund der kontinuierlichen Zirkulation der Wärmeträgerflüssigkeit.

Durch die Rohre von der Wärmequelle (Boiler) zu den Heizelementen und zurück gibt es seine Wärmeenergie ab und heizt das Gebäude.

Der Wärmeträger kann Luft, Dampf, Wasser oder Frostschutzmittel sein, das in Häusern mit periodischem Aufenthalt verwendet wird. Die gängigsten Warmwasserbereitungssysteme.

Traditionelles Heizen basiert auf den Phänomenen und Gesetzen der Physik - Wärmeausdehnung von Wasser, Konvektion und Schwerkraft. Durch die Erwärmung durch den Kessel dehnt sich das Kühlmittel aus und erzeugt Druck in der Rohrleitung.

Außerdem wird es weniger dicht und dementsprechend leichter. Von unten durch schwereres und dichteres kaltes Wasser gedrückt, schießt es nach oben, sodass die den Kessel verlassende Rohrleitung immer so weit wie möglich nach oben gerichtet ist.

Unter der Wirkung des erzeugten Drucks, der Konvektionskräfte und der Schwerkraft gelangt das Wasser zu den Heizkörpern, erwärmt sie und kühlt sich gleichzeitig ab.

Dadurch gibt das Kühlmittel Wärmeenergie ab und erwärmt den Raum. Das bereits kalte Wasser kehrt in den Boiler zurück und der Kreislauf beginnt von neuem.

Moderne Geräte, die das Haus mit Wärme versorgen, können sehr kompakt sein. Sie brauchen nicht einmal einen speziellen Raum, um es zu installieren.

Ein Heizsystem mit Naturumlauf wird auch Schwerkraft und Schwerkraft genannt. Um die Flüssigkeitsbewegung sicherzustellen, muss der Neigungswinkel der horizontalen Zweige der Rohrleitung eingehalten werden, der 2 - 3 mm pro Laufmeter betragen sollte.

Das Volumen des Kühlmittels nimmt bei Erwärmung zu, wodurch hydraulischer Druck in der Leitung entsteht. Da Wasser jedoch nicht komprimierbar ist, führt bereits ein geringfügiger Überschuss zur Zerstörung von Heizstrukturen.

Daher ist in jedem Heizsystem ein Ausgleichsgerät installiert - ein Ausdehnungsgefäß.

Bei einer Schwerkraftheizung ist der Kessel am tiefsten Punkt der Rohrleitung montiert und das Ausdehnungsgefäß ganz oben. Alle Rohrleitungen sind geneigt, damit sich das Kühlmittel durch die Schwerkraft von einem Element des Systems zum anderen bewegen kann

Zweirohr-Heizungsmontagetechnik

Vorbei sind die Zeiten, in denen man zum „Schweißen“ von Heizungen sperrige Geräte und vor allem viel Erfahrung im Umgang benötigte. Heutzutage kann jeder relativ günstig das erforderliche Werkzeugset erwerben und das System mit den eigenen Händen montieren. Natürlich sind einige Fähigkeiten erforderlich, aber die Hauptsache ist Lust.

Bei der Durchführung von Arbeiten sollte die Reihenfolge der Aktionen wie folgt sein:

Bei der Installation des Kessels müssen alle nachfolgenden Manipulationen von ihm aus beginnen. Es ist besser, als Installationsort einen separaten Raum zu wählen, der die Anforderungen für die Installation von Gasgeräten erfüllen muss. Wird mit Naturumlauf geheizt, muss der Heizkessel so niedrig wie möglich aufgestellt werden.
Ein Ausdehnungsgefäß ist installiert. Im Gegensatz zum Kessel wird dafür der höchste Punkt gewählt. In diesem Fall ist es besser, es in einem beheizten Raum zu installieren. Bei der Platzierung auf Dachböden und kalten Dachböden müssen Sie auf die Isolierung achten. Es ist ratsam, zumindest einen primitiven Alarm über den Wasserstand zu überdenken.
Neben dem Kessel, am Auslassrohr, ist eine Pumpe montiert

Es ist wichtig, der Pfeilrichtung zu folgen. Sie sollte sich die Heizung ansehen.
Heizkörper werden mit installierten Belüftungsöffnungen installiert.
Nach einem vorgefertigten Schema wird eine Rohrleitung montiert. Beim Naturumlauf sollte man die obligatorische Steigung nicht vergessen.
Heizkörper sind an die Rohrleitung angeschlossen.
Anschluss an Wasserversorgung und Kanalisation

Dies ist erforderlich, um das System zu füllen und Wasser im Notfall abzulassen.
Jetzt können Sie das System auf Undichtigkeiten prüfen.

Beim Naturumlauf sollte man die obligatorische Steigung nicht vergessen.
Heizkörper sind an die Rohrleitung angeschlossen.
Anschluss an Wasserversorgung und Kanalisation. Dies ist erforderlich, um das System zu füllen und Wasser im Notfall abzulassen.
Jetzt können Sie das System auf Undichtigkeiten prüfen.

Merkmale der Zweirohrheizung

Jedes Heizsystem mit einem flüssigen Wärmeträger umfasst einen geschlossenen Kreislauf, der Heizkörper verbindet, die den Raum erwärmen, und einen Boiler, der das Kühlmittel erwärmt.

Alles geschieht wie folgt: Die Flüssigkeit, die sich durch den Wärmetauscher der Heizung bewegt, wird auf eine hohe Temperatur erhitzt, wonach sie in die Heizkörper eintritt, deren Anzahl von den Anforderungen des Gebäudes bestimmt wird.

Hier gibt die Flüssigkeit Wärme an die Luft ab und kühlt allmählich ab. Dann kehrt es zum Wärmetauscher der Heizung zurück und der Zyklus wiederholt sich.

Die Zirkulation ist möglichst einfach in einem Einrohrsystem, wo für jede Batterie nur ein Rohr geeignet ist. In diesem Fall erhält jedoch jede nächste Batterie das Kühlmittel, das aus der vorherigen kam, und ist daher kälter.

Eine Besonderheit des Zweirohrsystems ist das Vorhandensein einer für jeden Heizkörper geeigneten Vor- und Rücklaufleitung

Um diesen erheblichen Nachteil zu beseitigen, wurde ein komplexeres Zweirohrsystem entwickelt.

In dieser Ausführungsform sind zwei Rohre mit jedem Heizkörper verbunden:

• Die erste ist die Versorgungsleitung, durch die das Kühlmittel in die Batterie gelangt.
• Der zweite ist der Auslass oder, wie die Meister sagen, der „Rücklauf“, durch den die gekühlte Flüssigkeit das Gerät verlässt.

So ist jeder Kühler mit einer individuell einstellbaren Kühlmittelzufuhr ausgestattet, was es ermöglicht, die Beheizung so effizient wie möglich zu gestalten.

Da die Zufuhr von erwärmtem Kühlmittel zu den Geräten fast gleichzeitig durch ein Rohr und das Sammeln von gekühltem Wasser durch ein anderes erfolgt, zeichnen sich Zweirohrsysteme durch eine optimale Wärmebilanz aus - alle Batterien des Systems und die daran angeschlossenen Kreisläufe es arbeitet mit nahezu gleicher Wärmeübertragung

Einrohrheizung

Ein Einrohr-Heizsystem vom Typ Leningradka hat ein recht einfaches Gerätelayout. Vom Heizkessel wird eine Zuleitung verlegt, an der die erforderliche Anzahl Heizkörper in Reihe geschaltet wird.

Nachdem das Heizrohr alle Heizelemente durchlaufen hat, kehrt es zum Kessel zurück. Somit ermöglicht dieses Schema, dass das Kühlmittel in einem Teufelskreis entlang des Kreislaufs zirkuliert.

Die Zirkulation des Kühlmittels kann entweder erzwungen oder natürlich sein. Darüber hinaus kann der Kreislauf ein geschlossenes oder offenes Heizsystem sein, dies hängt von der von Ihnen gewählten Kühlmittelquelle ab.

Bis heute kann ein Einrohr-Leningradka-Schema unter Berücksichtigung der Anforderungen des modernen Bauens für Privatwohnungen montiert werden. Das Standardprogramm kann auf Wunsch mit Heizkörperreglern, Kugelhähnen, Thermostatventilen sowie Abgleichventilen ergänzt werden.

Durch die Installation dieser Add-Ons können Sie das Heizsystem qualitativ verbessern und das Temperaturregime bequemer steuern:

• Erstens können Sie die Temperatur in selten oder gar nicht genutzten Räumen reduzieren, wobei es immer empfehlenswert ist, den Mindestwert beizubehalten, um den Raum in gutem Zustand zu halten, oder umgekehrt die Temperatur im Kinderzimmer erhöhen;
• Zweitens ermöglicht das verbesserte System das Absenken der Temperatur in einem separaten Heizgerät, ohne das Temperaturregime des nächsten darauffolgenden zu beeinflussen oder abzusenken.

Darüber hinaus wird empfohlen, ein Schema von Hähnen an Umgehungen zum Anschließen von Heizkörpern an das Einrohrsystem von Leningradka anzubringen.

Dadurch wird es möglich, jede Heizung unabhängig von den anderen zu reparieren oder auszutauschen, ohne dass das gesamte System abgeschaltet werden muss.

Installation eines horizontalen Einrohrsystems

Waagerecht stellen Leningradka-Heizsystem ganz einfach, aber es hat seine eigenen Eigenschaften, die bei der Planung eines Privathauses berücksichtigt werden sollten:

Die Leitung muss in der Ebene des Bodens verlegt werden.

Bei horizontaler Verlegung wird das System entweder in den Bodenaufbau verlegt oder aufgelegt.

Bei der ersten Option müssen Sie für eine zuverlässige Wärmedämmung der Struktur sorgen, da Sie sonst eine erhebliche Wärmeübertragung nicht vermeiden können.

Beim Einbau einer Fußbodenheizung wird der Fußboden direkt unter der Leningradka montiert. Bei der Installation einer Einrohrheizung auf dem Boden kann das Installationsschema während der Konstruktion verarbeitet werden.

Die Zuleitung wird so schräg verlegt, dass das notwendige Gefälle in Bewegungsrichtung des Kühlmittels entsteht.

Heizkörper müssen auf gleicher Höhe installiert werden.

Vor Beginn der Heizperiode werden Luftblasen mit Mayevsky-Hähnen, die an jedem Heizkörper installiert sind, aus dem System entfernt.

Merkmale der Installation eines vertikalen Systems

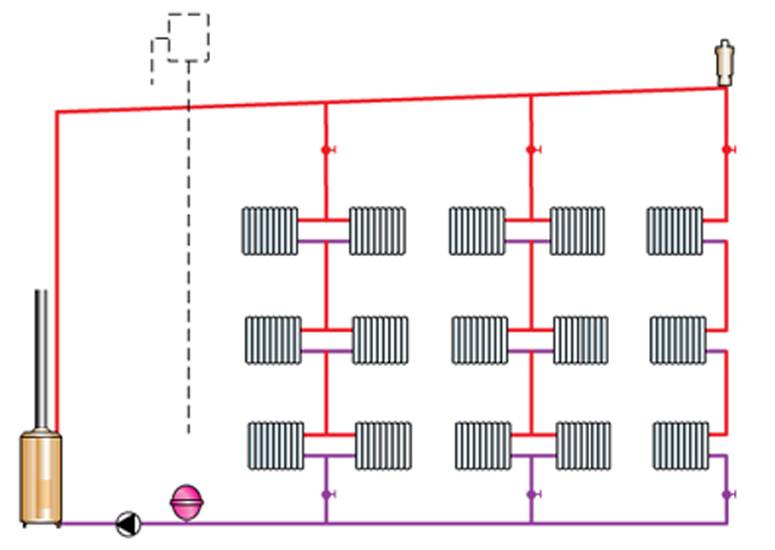

Das vertikale Verbindungsschema des Leningradka-Systems in der Regel mit erzwungener Zirkulation des Kühlmittels.

Dieses Schema hat seine Vorteile: Alle Heizkörper erwärmen sich schneller, auch bei Rohren mit kleinem Durchmesser in den Vor- und Rücklaufleitungen. Dieses Schema erfordert jedoch eine Umwälzpumpe.

Wenn die Pumpe nicht vorgesehen war, erfolgt die Zirkulation des Kühlmittels durch Schwerkraft ohne Verwendung von Elektrizität. Dies deutet darauf hin, dass sich Wasser oder Frostschutzmittel aufgrund physikalischer Gesetze bewegen: Die veränderte Dichte einer Flüssigkeit oder Wassers beim Erhitzen oder Abkühlen provoziert die Bewegung von Massen.

Ein Schwerkraftsystem erfordert die Installation von Rohren mit großem Durchmesser und die Installation einer Leitung mit einem geeigneten Gefälle.

Ein solches Heizsystem passt nicht immer organisch in das Innere des Raumes, und es kann auch die Gefahr bestehen, die Hauptleitung zum Ziel nicht zu erreichen.

Mit einem vertikalen pumpenlosen System darf die Länge des Leningrad 30 m nicht überschreiten.

Im vertikalen System sind auch Umgehungen vorgesehen, die eine Demontage einzelner Elemente ohne Abschaltung des gesamten Systems ermöglichen.

Zweirohrheizung

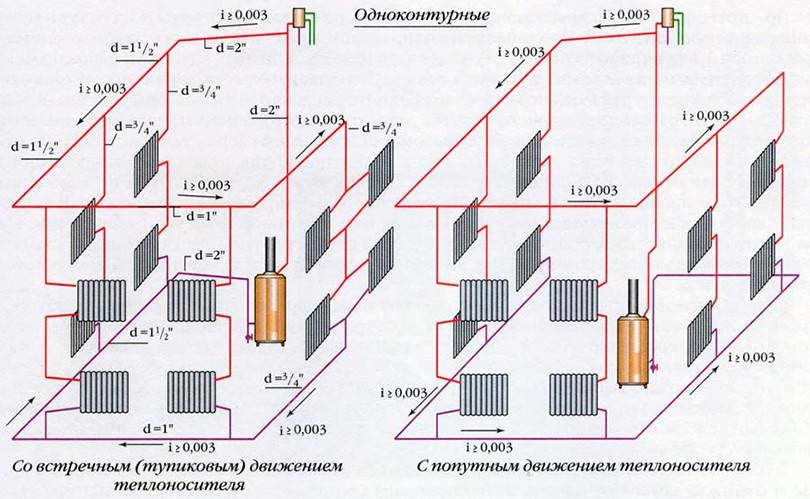

Schema eines Zweirohrsystems mit Zwangsumlauf, das sich von einem Einrohrsystem durch das Vorhandensein eines anderen Wegs für das gekühlte Kühlmittel unterscheidet. Es fließt parallel zum Hauptsystem und kaltes Wasser von den Heizkörpern tritt ein.

Bei der Planung eines Zweirohrsystems ist es notwendig, die Anordnung der Rohrleitungen korrekt zu gestalten. Die direkte und die gegenüberliegende Zweirohrleitung müssen in gleicher Weise miteinander installiert werden, jedoch nicht mehr als 15 cm voneinander entfernt, außerdem kann dieses System mit einer Bewegungsrichtung des Kühlmittels, mit unterschiedlichen Vektoren und außerdem sein , es kann eine Sackgasse sein. Am liebsten wird das Modell mit Einbahnorientierung gewählt.

Besonderheiten:

1. Kleiner Rohrdurchmesser - von 15 bis 24 Millimeter. Dies reicht aus, um die erforderlichen Druckeigenschaften zu bilden.
2. Möglichkeit, sowohl horizontale als auch vertikale Rohrleitungen zu entwerfen;
3. Eine große Anzahl rotierender Komponenten beeinträchtigt die hydrodynamischen Daten des Systems. Daher sollten sie so klein wie möglich gemacht werden;
4. Bei der Auswahl eines verdeckten Anschlusses wird eine Inspektionsluke in den Rohranschlussbereichen installiert.

In jedem erzwungenen System muss ein Bypass in der Umwälzpumpengruppe vorgesehen werden. Es ist für die Schwerkraftbewegung des Kühlmittels bei Stromausfällen und Anschlüssen ausgelegt.

Der Betrieb der Pumpanlage muss eine normale Zirkulation im System gewährleisten. Dazu ist es notwendig, seine Leistung und Effizienz richtig zu berechnen.

Elemente und allgemeine Anordnung eines Einrohrsystems - kurz zum Wichtigsten

Der betrachtete Heizkreislauf ist ein geschlossener Kreislauf. Es integriert:

• spezielle Ausrüstung, die für eine stabile Zirkulation von heißem Wasser erforderlich ist;
• Pipeline (Hauptleitung);
• Ausgleichsbehälter;
• Batterien;
• Heizgerät (z. B. Festbrennstoffkessel).

Die Zirkulation des Kühlmittels in Einrohrsystemen kann erzwungen oder natürlich erfolgen. In einem natürlichen Prozess bewegt sich das Kühlmittel, da das Wasser im System durch unterschiedliche Dichteindikatoren gekennzeichnet ist. Das Schema lautet in diesem Fall:

• heißes Wasser, das eine geringere Dichte als kaltes Wasser hat, wird zuletzt in das System gedrückt;
• Die erhitzte Flüssigkeit steigt entlang des Steigrohrs zum höchsten Punkt und beginnt sich dann entlang des Hauptrohrs zu bewegen.
• Vom Hauptrohr fließt das Kühlmittel zu den Kühlern.

Für den Betrieb eines solchen Schemas ist es erforderlich, eine 3-5-Grad-Neigung der Autobahn bereitzustellen. Dies ist nicht immer realistisch. Wenn Sie ein größeres Haus mit einer umfangreichen Heizungsanlage haben, ist die natürliche Zirkulation dafür nicht geeignet. Für jeden Meter der Autobahnlänge ist in diesem Fall ein Höhenunterschied von 5–7 cm vorzusehen.

Bei Verwendung einer Zwangsumwälzung, bei der eine spezielle Pumpe installiert wird, wird die Neigung der Leitung als minimal angenommen. Es reicht aus, dass es einen Höhenunterschied von etwa 0,5 cm pro Meter Rohr gibt.Die Pumpe wird vor dem Eingang zum Heizgerät platziert - an der Rücklaufleitung des Kreislaufs. Die Umwälzeinrichtung erzeugt einen Druck, der ausreicht, um das Kühlmittel in den Batterien im erforderlichen Temperaturbereich zu halten.

Umwälzvorrichtung zum Aufrechterhalten von Kühlmittel in Batterien

Die Pumpe wird mit Strom betrieben. Wenn Ihr Licht ausgeschaltet ist, funktioniert es nicht. Natürlich wird das ganze System anhalten. Es ist einfach, dies zu vermeiden. Stecken Sie einfach ein spezielles Rohr mit Ihren eigenen Händen in das System. Er wird Beschleunigungskollektor genannt.Er bringt heißes Wasser auf eine Höhe von 1,5–1,8 m und garantiert eine Erwärmung, auch wenn der Strom abgeschaltet ist.

Beachten Sie! Oben am Kollektor ist zwangsläufig ein Leitungsabgang angebracht. Es ist mit einem Ausdehnungsgefäß verbunden, das eine wichtige Funktion erfüllt - es korrigiert den Druck im System

Das Ausdehnungsgefäß eliminiert das Risiko einer extremen Belastungssteigerung des Kessels und aller Heizelemente. Es ist offen und geschlossen.

Offene Dilatatoren werden heute selten verwendet. In ihnen findet eine aktive Wechselwirkung von Sauerstoff mit heißem Wasser statt. Dies führt zu Korrosion und frühzeitigem Ausfall von Metallbatterien und Rohrprodukten.

In geschlossenen Tanks kommt Luft nicht mit Wasser in Berührung. In solchen Konstruktionen gibt es ein flexibles Membranelement. Auf der einen Seite wird heißes Wasser ausgelassen, auf der anderen wird Luft mit hohem Druck gepumpt. Geschlossene Expander werden überall im System montiert (ein offener Tank wird immer oben am Verteiler installiert).
