Offene Retro-Verkabelung in einem Holzhaus: stilvoll und ungewöhnlich

Retroverkabelung im Innenraum

Im Allgemeinen müssen Sie sich sehr anstrengen, damit eine offene Verkabelung gut aussieht. Immerhin ist alles in Sichtweite, alle Mängel sind auffällig. Wird in einem Holzhaus nachträglich verkabelt, dann hinterlässt jede falsch eingeschraubte Schraube eine schwer zu verbergende Spur. Zeichnen Sie daher vor Arbeitsbeginn alles auf den Plan, übertragen Sie alle Markierungen auf die Wände und beginnen Sie erst dann.Wenn Sie sich nicht sicher sind, ob Sie die Steckdosen / Schalter richtig platziert haben, wenn Sie nicht wissen, ob sie an dieser bestimmten Stelle gut aussehen, versuchen Sie, das Kabel unter der Decke zu befestigen (auch mit Klebeband, auch bei sehr dünnen Nelken). Es wird sich also eher vorstellen, wie alles zusammen aussehen wird.

Kombinierte Version - in Rohren und ohne

Ein weiterer Augenblick. Wenn ein Holzhaus immer noch "sitzt", ziehen Sie die Drähte. Wenn sich das Blockhaus bereits gesetzt hat oder aus Brettschichtholz besteht und Sie kein Schwinden erwarten sollten, ziehen Sie besser nicht an den Drähten. Sie sollten nicht durchhängen, aber auch nicht zu eng sein. Im Allgemeinen viel Glück! Und zur Inspiration ein paar Fotos, wie Sie Retro-Verkabelung herstellen können.

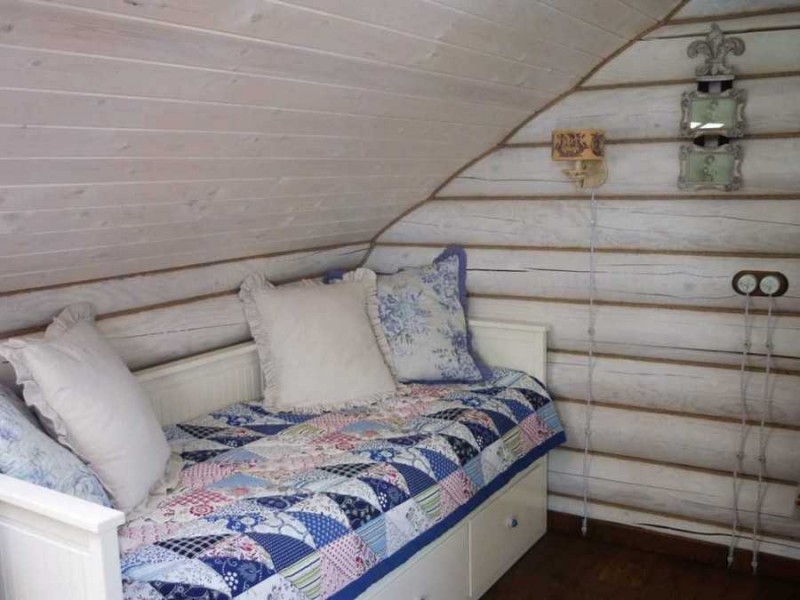

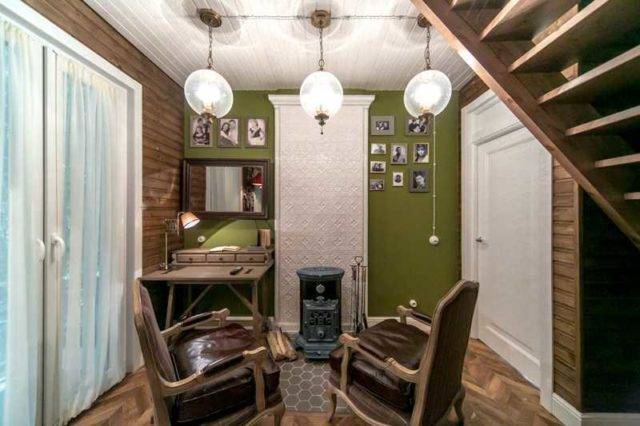

Fotos von Innenräumen

Es ist immer besser, sich mehrere bereits "fertige" Räumlichkeiten anzusehen. Dies erleichtert es zu verstehen, was genau Ihnen gefällt und was nicht, um eine erste Vorstellung davon zu bekommen, wie alles aussehen könnte.

Ein Beispiel für die Verkabelung von unten - das Kabel verläuft in einer Metallbox unter dem fertigen Boden, nur verdrillte Kabel steigen entlang der Wände zum Installationsort von Steckdosen und Schaltern

Die Farbe der Steckdose kann sich von der Wand abheben, muss aber auch in anderen Innendetails vorhanden sein.

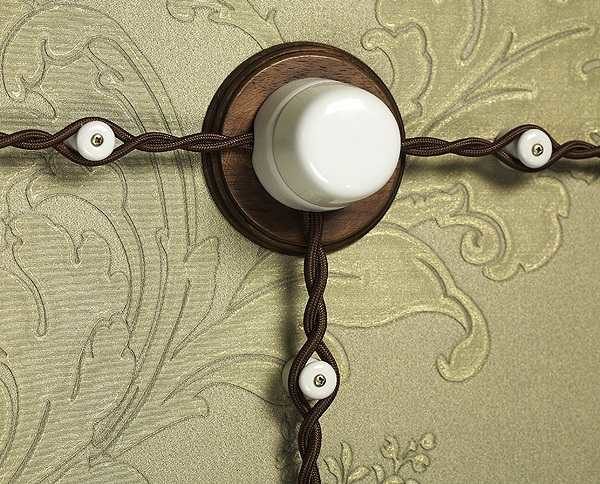

Sie sehen auch auf Tapeten gut aus, so dass Retro-Verkabelung in einer Wohnung möglich ist, aber der Stil muss passen ....

Dies ist eine Option mit Kunststoff-Einbaudosen und -Schaltern

Retro-Verkabelung kann in Rohren erfolgen. Sie haben ein normales Kabel.

Es sieht aus wie Retro-Verkabelung von Rohren im Innenraum

Wie kann ich eine doppelte Steckdose in einem engen Raum zwischen Fenstern organisieren?

Auch in der Küche wirkt die Verkabelung im Retro-Stil ganz organisch.

Sammlung von Steckdosen/Schaltern im Retro-Stil

Oft kann eine bestimmte Sache auf die Idee kommen, den gesamten Raum zu dekorieren. Wenn es um spezielle Elektroinstallationsprodukte im Retro-Stil geht, dann kann sogar eine Steckdose oder ein Schalter so etwas werden. Nachfolgend stellen wir Ihnen einige Kollektionen und interessante Modelle verschiedener Hersteller vor. Sie unterscheiden sich im Design, vielleicht gefällt Ihnen etwas.

Beliebtestes Modell Retro-Schalter - der sogenannte Schmetterling

Die russische Firma Gusev produziert Steckdosen/Schalter aus lackiertem Porzellan

Das ist ihr Elektriker in Weiß mit Messingbeschlägen.

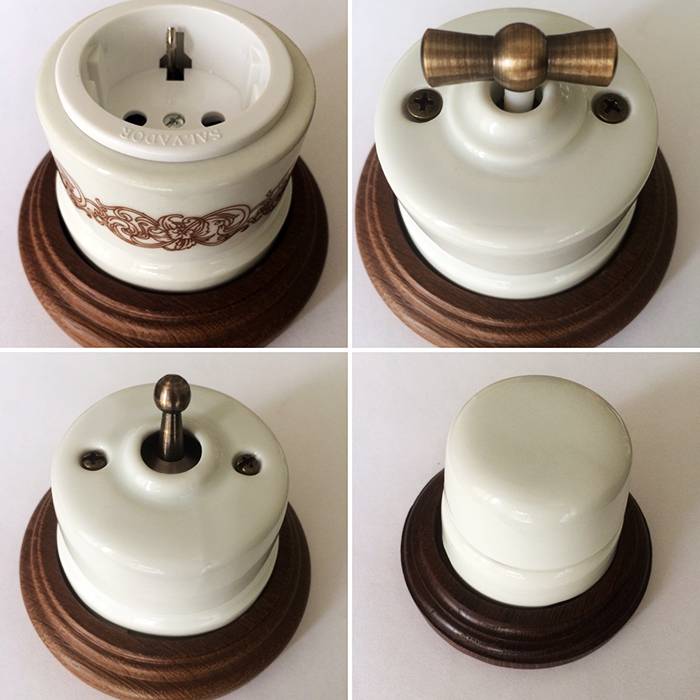

Eine andere etablierte Firma ist El Salvador.

Dies sind ihre interessanten Doppelbuchsen

Das Gemälde sieht immer noch gut aus, aber es muss der Stil passen

Diese Porzellanschalter sind Legrand bestens bekannt. Der Stil ist komplett anders

Dort sind einige. Sie werden eher mit modernem oder Retro-Stil kombiniert.

Und eine solche Option. Es scheint sogar in die Klassiker zu passen

Verhaltensregeln

Es treten oft Probleme auf wegen Verstößen Anweisungen zum Verdrahten. Alle Technologien und Methoden, die für die Verlegung von Strom in Stein- oder Betonwänden relevant sind, sind für Holzbauten nicht geeignet. Es ist absolut unmöglich, ein ungeschütztes Kabel an einem Balken oder einer Verkleidung zu befestigen!

Die Hauptleine ist nicht vernäht und nicht unter brennbaren Innenelementen versteckt. Das elektrische Hausnetz darf keiner Überspannung ausgesetzt werden. Die Schutzisolierung sollte vor Feuchtigkeit, Dampf, Staub und Kabelverformung geschützt werden.

Eine Maus kann leicht durch einen Draht nagen, und eine beschädigte Verkabelung in den Wänden führt unweigerlich zu einem Brand. Aus der Praxis: Auch ein kleiner Feuerherd ist äußerst schwer zu löschen.

Vorteile und Nachteile

Zu den Vorteilen dieser Art der Elektrifizierung eines Holzhauses gehören:

• Originalität. Eine große Auswahl an Kabeln, Schaltern und Steckdosen ermöglicht es Ihnen, das am besten geeignete Konzept für ein bestimmtes Interieur auszuwählen;
• erleichterte Installation. Die versteckte Methode beinhaltet das Jagen von Wänden und andere zeitaufwändige Operationen. Durch die offene Montage sparen Sie Zeit ohne großen Aufwand;
• einfache Reparatur. Kabelschäden sind sehr leicht zu erkennen;
• Sicherheit. Kabel werden mit speziellen Isolatoren montiert, die auf Isolierdichtungen montiert sind. Das heißt, ein hundertprozentiger Kurzschlussschutz ist gegeben.

Natürlich ist diese Art der Verkabelung nicht ohne Nachteile:

• geringere Festigkeit im Vergleich zur geschlossenen Methode (unachtsame Bewegung kann das Kabel beschädigen);
• Platzbeschränkung. Installation von Überkopf-Anschlussdosen, Schaltern und Steckdosen, verbirgt Platz;
• Unannehmlichkeiten bei der Renovierung eines Hauses. Kabel stören beim Nacharbeiten.

Retro dekoratives Verdrahtungsgerät

Auf den ersten Blick ist die Herstellung von Vintage-Verkabelungen nicht schwierig, da die Wände nicht entfernt werden müssen, insbesondere wenn wir dies in einem Haus aus einem Baumstamm tun, in dem keine Innenverkleidung von Wänden und Decken vorhanden ist.

Schöne Retro-Verkabelung in einem modernen Holzhaus

Eine solche Verkabelung wurde zu Beginn des letzten Jahrhunderts montiert und mit mehreren einadrigen Drähten durchgeführt, bei denen die Fasern spiralförmig verdrillt waren.

Früher gab es keine speziellen Anschlussdosen und daher wurden alle Verdrahtungspunkte auf keramischen oder teureren Porzellan-Isolierrollen ausgeführt. Um zu verhindern, dass einzelne Fasern sichtbar sind, versteckten die Handwerker sie unter einem speziellen Geflecht.

Weiße Retro-Verkabelung an einer Ziegelwand eines Interieurs im Loft-Stil

Natürlich ist diese Methode in modernen Häusern unsicher und unästhetisch, deshalb bieten Experten ihren Kunden eine Retro-Verkabelung an, die sich an Wänden und Decke befindet.

Damit die Drähte ein ästhetisches Aussehen haben, überziehen die Hersteller sie mit einem speziellen Material.

Um einen schönen Retro-Stil zu kreieren, verwenden die Hersteller normalerweise Seidengeflechte in verschiedenen Farben, abhängig von der Farbe der Wände eines Holzhauses und der Idee des Designers. Vor der Installation einer solchen Verkabelung wird sie mit speziellen nicht brennbaren Verbindungen behandelt. Kupferdrähte zum Erstellen von Vintage-Verkabelungen können 0,5–2,5 mm groß sein. Manchmal verwenden Spezialisten für eine größere Wirkung spezielle technische Rohre.

Dekorative Kabel und Schalter für die Installation schöner Vintage-Kabel in einem Holzhaus

Außerdem bieten Hersteller Vintage-Steckdosen, Schalter und andere Geräte in ihrem eigenen Stil zu den Kabeln im Kit an.

Holzhäuser sind ziemlich spezifisch, da sie nicht immer Innenverkleidungsarbeiten ausführen, was das Verlegen von Kabeln innerhalb der Wände erheblich erschwert. Damit das Erscheinungsbild des Innenraums nicht beeinträchtigen Experten empfehlen, einen Teil der Verkabelung im Freien zu machen, dh im Vintage-Stil.

Retro Steckdosen und Schalter für alte Hausverkabelung

Dieser Punkt liegt auch daran, dass die Verteilerboxen nicht dicht an der Wand anliegen können und Montagewinkel verboten sind.

Verdrahtungsarten "antik"

Es gibt verschiedene Arten von "antiken" Kabeln, die heute bei Blockhausbesitzern sehr beliebt sind.

1. Posten im Retro-Stil mit Vintage-Walzen. Heute können wir diese Art der Verkabelung in Blockhütten und gewöhnlichen Häusern sehen, die in der Zeit von 1920 bis 1940 gebaut wurden und nicht größeren Reparaturen unterzogen wurden.
2. Verdrahtungsvorrichtung aus Spezialkabeln. Es können verdrillte und antik gestylte Drähte sein.

Derzeit bieten in- und ausländische Hersteller nicht nur Drähte für die Erstellung schöner Vintage-Verkabelungen an, sondern auch alle zusätzlichen Elemente dafür: Isolatoren, Abzweigdosen, Steckdosen und Schalter. Heute ist die Verkabelung der russischen Marke Gusev sowie der ausländischen Hersteller Bironi, Salvador, Villaris am stärksten nachgefragt.

Styling-Retrodrähte und Isolierrollen von Villaris

Die erste Schicht einer solchen Verkabelung besteht aus Vinyl und die zweite aus Baumwoll- oder Seidengewebe, das mit einer speziellen feuerfesten Verbindung imprägniert ist. Hersteller bieten auch mit Glasfaser umwickelte Drähte an.

Kabel für Retro-Verkabelung

Für die offene Verdrahtung werden Kupferlitzen mit einem Querschnitt von 1,5 mm 2 und 2,5 mm 2 hergestellt. Andere Größen gibt es nicht. Die Leiter haben einen doppelten PVC-Mantel, über dem ein dekoratives Geflecht aus technischer Seide oder Baumwolle angebracht ist. Diese Fäden sind mit speziellen Antischaummitteln imprägniert und teilweise zusätzlich lackiert.

Retro-Verkabelung in bestimmten Innenräumen sieht sehr gut aus

Konstruktionsmerkmale der dekorativen offenen Verkabelung

Kabel sind in 2, 3 oder 4 Adern erhältlich.Für ein Retro-Verkabelungsgerät in einem Holzhaus ist nach allen Regeln ein dreiadriges Kabel erforderlich, da die Erdung nach neuen Normen obligatorisch ist.

Da der Querschnitt eines Retro-Kabels nicht groß sein kann, muss beim Entwerfen der elektrischen Verkabelung ein Strahlkreis hergestellt werden. Das bedeutet, dass jede Linie separat gezeichnet wird. Dementsprechend muss genau überlegt werden, wo und wie die Gleise verlaufen, damit es hübsch aussieht. Dabei sollten folgende Überlegungen berücksichtigt werden:

• Für die Beleuchtung wird ein Retro-Draht mit einem Querschnitt von 1,5 mm 2 verwendet. Auf einer solchen Leitung beträgt die maximal zulässige Last 2 kW, aber der Gesamtstromverbrauch beträgt nicht mehr als 10 A. Für die Beleuchtung ist dies normalerweise mehr als ausreichend.
• Unter Steckdosen und Steckdosengruppen wird ein Kabel mit einem Querschnitt von 1,5 mm 2 gezogen. Hier können Sie möglichst einen 3-kW-Verbraucher mit einer Stromaufnahme von nicht mehr als 16 A anschließen. Das reicht auch in den Zimmern, aber in der Küche ist es ein Problem.

Eine große Anzahl von Drähten mit offener Verdrahtung ist ein Problem

In Bezug auf die Retro-Verkabelung in der Küche eines Holzhauses sollten Sie sorgfältig überlegen. Erstens wird das Fadengeflecht schmutzig und es ist problematisch, es wieder in sein ursprüngliches Aussehen zu versetzen. Auf Wunsch können Sie jedoch einen Draht in einer Vinyl- oder Gummiummantelung verwenden. Lediglich die Beschichtung sollte lichtstabilisiert sein. Diese Leitungen müssen für den Außenbereich geeignet sein.

Zweitens ist die Fertigstellung des Arbeitsbereichs meistens gefliest, und hier befindet sich die Hauptanzahl der Verkaufsstellen. Daher ist es sinnvoll, das Kabel in der Küche heimlich zu erreichen (am besten unter dem Boden), Steckdosen entlang der Arbeitsfläche ebenfalls heimlich mit einem gewöhnlichen Kabel in einem Kabelkanal aus Metall zu trennen. Und für die Beleuchtung verwenden Schalter Retro-Drähte. Damit auch die Küche nicht aus dem allgemeinen Stil gerät.

Hersteller und Preise

Wenn in einem Holzhaus eine Retro-Verkabelung geplant ist, stellt sich die Frage, wo man Komponenten kauft und welches Kabel besser ist. Auf dem Markt ist ein verdrilltes Zierkabel für die offene Verlegung aus russischer und europäischer Produktion. Europäer werden von mehreren Firmen vertreten. Die besten sind Fontini, Gi Gambarelli, Cordon Dor, Bironi. Von diesem Quartett hat Gi Gambarelli das beste Kabel. Es ist steif genug, um gut auf Isolatoren zu sitzen und ist in vielen verschiedenen Farben erhältlich. Aber sein Hauptvorteil ist, dass es nicht brennt und ein Feuerzertifikat hat. Es sei daran erinnert, dass die nachträgliche Verkabelung in einem Holzhaus nur dann problemlos von der Brandschutzinspektion akzeptiert wird, wenn ein Brandzertifikat vorliegt.

Retro-Kabel haben viele Farben

Der billigste europäische Draht ist Fontini (Fontini), aber er ist zu weich und haftet nicht gut an Isolatoren. Um nicht durchzuhängen, müssen Sie sie öfter setzen. Aber der größte Nachteil ist, dass es brennt. Retro-Verkabelung von Cordon Dor (Gordon Dor) hat viele Farben, sieht aber „nicht sehr“ aus und hängt auch durch. Bei alledem ist die Gesamtqualität der Drähte gut. Es muss jedoch berücksichtigt werden, dass die Kosten für einen Meter eines dreiadrigen Kabels etwa 2 bis 4 USD für einen Abschnitt von 1,5 Quadratmillimetern und 3 bis 5 USD für dickere Leiter betragen.

Bei russischen Herstellern ist es noch schwieriger – dieses Thema ist beliebt und ständig kommen neue Hersteller dazu. Viele von ihnen sind nur auf regionalen Märkten erhältlich, so dass es noch niemandem gelungen ist, die Qualität zu verfolgen und einen führenden Anbieter zu finden. Auf angenehme Weise ändert sich der Preis der in Russland hergestellten Retro-Verkabelung. Der Wettbewerb nimmt zu, die Preise werden erschwinglicher.

Auf diesem Markt gibt es seit langem mehrere Kampagnen - VILLARIS (russisch-spanisch), Gusev, Gemini Electro. Sie haben sich bereits einen gewissen Ruf erarbeitet und auf die Qualität ihrer Produkte kann man sich verlassen. Ziemlich gute Verkabelung. Aber die Preise sind etwas über dem Durchschnitt. Es gibt auch junge Kampagnen: Lindas, Retrika, Rybinskkabel, OTMgroup, Zion (Zion) und andere.

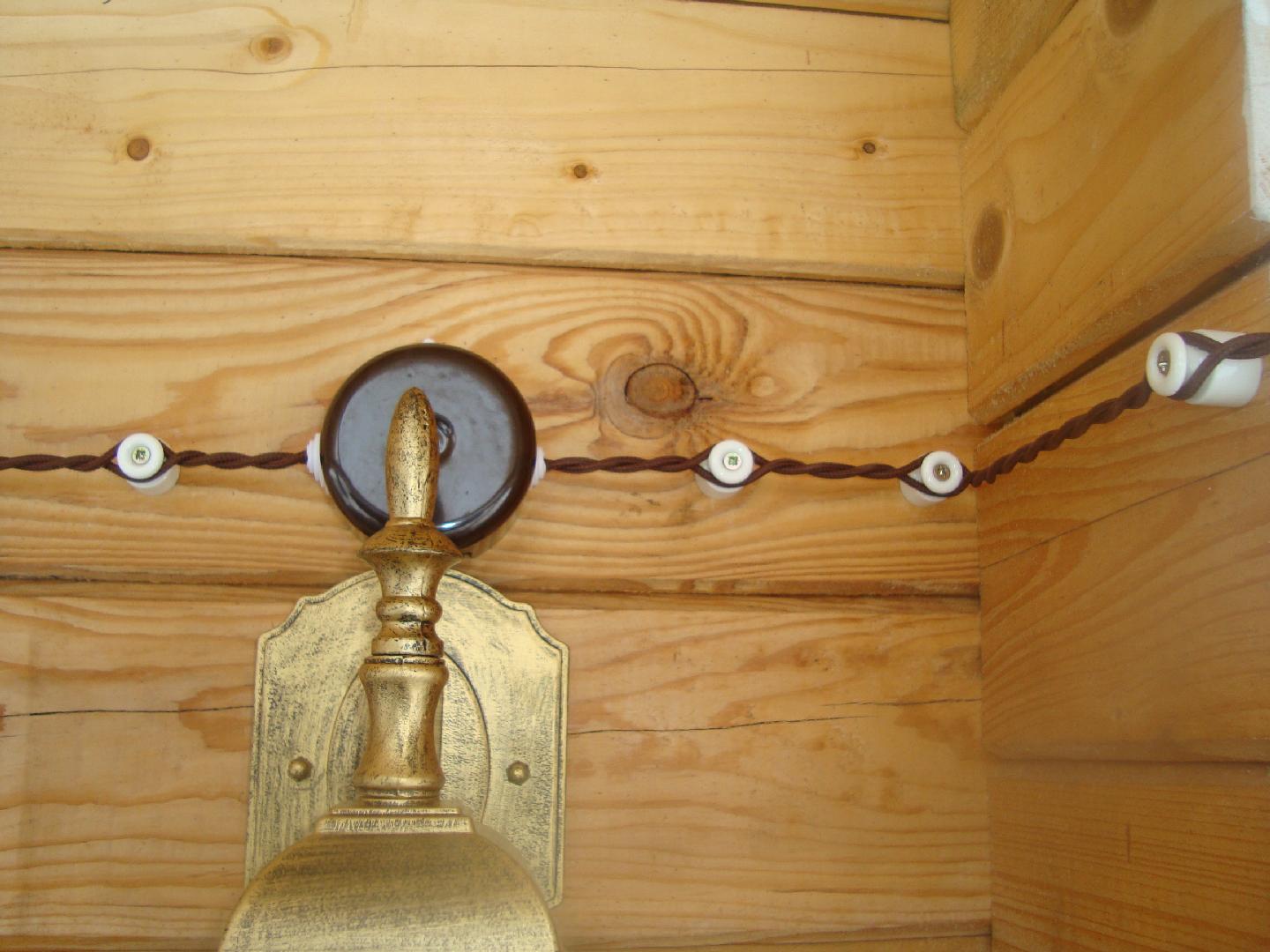

Retro-Verkabelung in einem Holzhaus

Retro-Außenverkabelung ist im modernen Hüttenbau weit verbreitet. Neben der funktionalen Belastung dient es auch der Innenarchitektur. In diesem Artikel erfahren Sie, wie Sie mit Ihren eigenen Händen eine Retro-Verkabelung herstellen.

Lassen Sie uns zunächst herausfinden, was es ist? Antike Retro-Verkabelung wird durch spezielle Kabel dargestellt, die auf besondere Weise verdrillt sind. Sie werden direkt auf Wand- oder Deckenkonstruktionen verlegt, auf denen zuvor spezielle Isolatoren befestigt wurden. Wichtig ist, dass ein Mindestabstand von 10 Millimetern zwischen Draht und Oberfläche eingehalten wird, da dies aus Brandschutzgründen erforderlich ist.

Elemente der Retro-Verkabelung

Die untere Schicht solcher Produkte besteht aus einem Polymer auf Vinylbasis, die äußere Schicht aus Baumwollmaterialien, die mit feuerfesten Verbindungen imprägniert sind. Etwas seltener wird Glasfaser für die Deckschicht verwendet. Für Kenner von Luxus und Reichtum gibt es seidenbeschichtete Kabel, aber sie sind ziemlich teuer.

Die Drähte selbst in diesem System bestehen aus Kupfer. Ihr Querschnitt entlang der Fassungslinie sollte mindestens 2,5 Millimeter und entlang der Beleuchtungslinie mindestens anderthalb Millimeter betragen.Steckdosen, die für den Anschluss großer elektrischer Heizgeräte vorgesehen sind, z. B. eines Warmwasserbereiters oder eines Kochfelds, sollten mit dickeren und zuverlässigeren Kabeln ausgestattet werden.

Vor der Auswahl von Materialien für die Retro-Verkabelung müssen alle Lasten des zukünftigen Netzwerks sorgfältig berechnet werden. Es wird dringend davon abgeraten, dies ohne weiteres zu tun, da die Möglichkeit schwerer Schäden und sogar eines Brandes besteht. Wenn Sie keine Erfahrung mit solchen Arbeiten und Qualifikationen haben, ist es besser, es nicht zu riskieren, sondern alles Spezialisten anzuvertrauen.

Anschlusskabel zum Schalter

Merkmale und Unterschiede bei der Installation von halbantiken elektrischen Leitungen in Holzhäusern.

Hauptunterschiede:

Installation von halbantiken Elektrokabeln in einem Holzhaus im Gegensatz zu versteckten Kabeln in einem Schaumstoffblockhaus: in welchem ​​​​Stadium sie montiert werden. Wenn in der Standardversion die Installation vor dem Abschluss durchgeführt wird, muss dies in unserem Fall ganz zum Schluss erfolgen. Die Retro-Verkabelung selbst ist ein Element der Feinbearbeitung und sollte daher fast als letztes erfolgen.

Auch ein wichtiger Punkt, den ich bereits erwähnt habe, ist, dass mit solchen Methode der offenen Verdrahtung ist besser beeil dich überhaupt nicht. Wenn Sie das Blockhaus nach dem anfänglichen Schrumpfen mit Fugen gedämmt haben, sollten Sie die Elektroinstallation auf das nächste Jahr verschieben, bis das Blockhaus wieder schrumpft.

Nach der Installation von halbantiken Elektroleitungen in einem Holzblockhaus sollten Sie auch keine Verstemmung durchführen. Das Blockhaus steigt während solcher Arbeiten stark an, was dazu führt, dass der Draht aus den Mechanismen und Anschlusskästen herausgezogen oder sogar herausgezogen wird.

Installationsmerkmale:

Ein weiteres Merkmal ist, dass Sie während des Installationsvorgangs mit der Montage des Kabels beginnen müssen, nachdem es im Mechanismus (Steckdose oder Schalter) angeschlossen wurde, und erst dann kann das Kabel auf Isolatoren montiert werden. Während der anfänglichen Verlegung des Drahtes und seiner weiteren Verbindung mit den Mechanismen wird es schwieriger sein, seine erforderliche Länge zu berechnen und ihn mit guter Spannung zu verlegen.

Beim Verlegen eines verdrillten Retro-Drahts muss dieser mit Nylonbindern an den extremen Isolatoren festgezogen werden. So wird es fixiert und Sie können eine gute Dehnung erzeugen, ohne durchzuhängen.

Befestigung des Drahtes an den äußersten Isolatoren

Um die Spannung des Drahtes einfacher und stärker zu machen, müssen Sie ihn auf den äußersten Isolator legen und ihn dann anziehen, indem Sie zwei oder drei Isolatoren passieren und kleine Durchhänge erzeugen. Wenn die gesamte Drahtlinie auf diese Weise verlegt ist, beginnen wir, sie auf Isolatoren zu legen, die in der Mitte bleiben. In diesem Fall wird es gut hochgezogen und nirgendwo durchhängen.

Da der Retro-Draht verseilt ist, empfiehlt es sich, die Enden in NShVI-Kabelschuhe zu crimpen. Wenn dies nicht getan wird, wird der Kontakt mit der Zeit möglicherweise schwächer und brennt aus.

Crimpen eines Litzenleiters mit einer NShVI-Spitze

Zum Schalten in Verteilerdosen verwenden Sie am besten Klemmen WAGO-Kompaktklemmen der Serie 221 oder verwenden Sie Kupferhülsen mit Isolierung.

Sicherheitstechnik

Gemäß den Anweisungen sollte ein schrittweiser Verdrahtungsplan die Betriebssicherheit und Wartbarkeit berücksichtigen.

Bei der Auswahl der Art der Drähte und der Bedingungen für ihre Installation müssen Sie Folgendes beachten:

• dekorative Leiter müssen doppelt isoliert sein, um Menschen zuverlässig vor Stromschlägen zu schützen;
• bei der Durchführung durch Wände und Decken müssen unbedingt Well- oder Metallrohre verwendet werden.
• die Höhe muss ausreichend sein, damit Kinder die Drähte nicht erreichen können;
• Auf dieser Ebene ist der Standort von Geräten und Objekten, die eine Gefahr für die elektrische Verkabelung darstellen, unerwünscht.
• In der Nähe davon ist es nicht akzeptabel, Arbeiten auszuführen, die im Hinblick auf eine Beschädigung der Drähte gefährlich sind.

Die PUE-Bestimmungen legen auch die Betriebsbedingungen der Elektroinstallation innerhalb eines Holzhauses fest, was hauptsächlich erhöhte Temperaturen und Feuchtigkeit betrifft. Bei der Verlegung von Kabeln im Badezimmer ist es ratsam, die Kabel in einem Kabelkanal oder Wellrohr zu verlegen (dies sollte sogar zu Lasten der dekorativen Wirkung gehen).

Lesen Sie auch: Auswahl eines Kabelkanals nach Kabelquerschnitt

Die Anordnung und der Betrieb von dekorativen Kabeln in einem Privathaus ist nur möglich, wenn die Sicherheitsanforderungen (TB) eingehalten werden. Nur wenn diese Bedingung erfüllt ist, können alle Vorteile und Vorzüge realisiert werden.

Offene Retro-Verkabelung geriet fast hundert Jahre in Vergessenheit. In den 20er Jahren des letzten Jahrhunderts war es sehr beliebt, aber neue Materialien tauchten auf und sie begannen, die offene Methode zu vergessen. In den letzten Jahren ist die Mode der Retro-Verkabelung zurückgekehrt. Besonders stylisch sieht es in einem Holzhaus aus: Zu auffällig ist die Verlegung von Drähten in Kabelkanälen, auch wenn sie Holz imitieren. Geflochtene Kabel an den Wänden des Hauses, offen montiert, machen die Räume aus Holzhäuser viel komfortabler und einzigartiger.

Verkabelung Retro-Verkabelung

Die Installation beginnt mit der Installation von Steckdosen und Schaltern, an die Kabel angeschlossen werden, die am anderen Ende an der Anschlussdose haften.Danach werden die Einbauorte der Isolatoren entlang der Kabelverlegestrecke markiert. Der erste Isolator wird nicht weiter als 5 cm von der Anschlussdose entfernt platziert. Außerdem sollte der Abstand zwischen Isolatoren benachbarter Leitungen gleich sein und nicht mehr als 40 cm betragen.

Bei der Kabelverlegung ist auf die Ausführung rechter Winkel und die Parallelität benachbarter Leitungen zu achten

Durch die Wände wird das Kabel durch Metallrohre mit einem Durchmesser von 20 mm und einer Länge gleich der Wandstärke geführt. In Anschlussdosen werden die Drähte entweder durch Schweißen oder durch Crimpen oder durch Klemmenblöcke miteinander verbunden. Schweißen ist die zuverlässigste Methode, kann aber nur von einem zertifizierten Schweißer durchgeführt werden. Crimpen erfordert geschickte Hände und Spezialzangen. Es ist am einfachsten, die Installation auf den Klemmenblöcken zu montieren, aber die Zuverlässigkeit ist viel geringer.

Der Schaltschrank ist nach dem Funktionsprinzip aufgebaut. Für eine Gruppe von Leuchten werden 10-Ampere-Schutzschalter installiert, für eine Steckdosengruppe werden 16-Ampere-Differenzialschutzschalter verwendet.

Retro-Verkabelung an Steinmauern

Der wesentliche Unterschied zur Arbeit in einem Holzhaus besteht darin, dass alle Installationen auf festem Untergrund ausgeführt werden müssen. Es ist einfach, einen Nagel in einen Baum zu schlagen und eine Schraube einzudrehen. Bei einer Steinwand (Beton oder Ziegel) muss eine zeitaufwändigere Technologie angewendet werden.

Alle Schrauben werden in Holz- oder Kunststoffdübel eingeschraubt

Und für jeden Dübel müssen Sie ein Nest in die Wand bohren, dessen Durchmesser etwas kleiner ist als der Durchmesser des Dübels. Die Nester werden mit einer elektrischen Bohrmaschine mit einem Betonbohrer gebohrt. Besser ist es, wenn diese Bohrmaschine mit einem Schlagwerk ausgestattet ist.Dann wird ein Dübel in dieses Loch gehämmert und eine selbstschneidende Schraube hineingeschraubt. Dieser Vorgang muss durchgeführt werden, um jeden Isolator zu installieren, und es werden zwei Schrauben für die Fittings benötigt.

Wie man Retro-Verkabelung in einem Haus mit Steinwänden installiert, sehen Sie in diesem Video.

Sehen Sie sich dieses Video auf YouTube an

Verkabelung im Retro-Stil - Komponenten mit einem Foto im Innenraum

Retro-Verkabelung, insbesondere in einem Holzhaus, erfordert einen sorgfältigeren Umgang mit Brandschutz und elektrischer Sicherheit

Beim Kauf von Kabeln und Zubehör muss nicht nur auf das Design und externe Daten geachtet werden, sondern auch auf die Qualität, Herstellbarkeit und Zuverlässigkeit der Ausführung. Kaufen Sie am besten Markenprodukte.

Die führenden Produkte italienischer Unternehmen:

• Bironi;Retro-Verkabelung Bironi
• Fontini;Retro-Verkabelung Fontini
• Villaris;Retro-Verkabelung Villaris
• Aldo Bernardi;Retro-Verkabelung Aldo Bernardi
• Gl Gambarelli.Retro-Verkabelung Gl Gambarelli

Retro-Verkabelung Salvador

Es ist ratsam, die erforderlichen Materialien von einem Hersteller zu beziehen. Zum Beispiel bietet Lindas fertige aufeinander abgestimmte Bausätze an:

Lindas

Verdrehter Retro-Draht

Das Kabel für die Nachverdrahtung ist in Form von Kupferlitzen mit einem Querschnitt von 1,5 und 2,5 mm² erhältlich. Andere Arten von Abschnitten sind sehr selten. Die Drähte sind aus folgenden Materialien polymerisoliert:

• PVC - elastisch, aber mit geringer Festigkeit, wird nur stationär verwendet;
• Elastomer - während des Betriebs kann es sich dehnen, daher sind häufigere Befestigungen erforderlich;
• polyurethan - langlebig, hat eine mittelmäßige Elastizität, erfordert das Biegen über einen großen Radius.

Äußere dekorative Isolierung (Geflecht) besteht aus technischer Baumwolle oder Seide.Markenhersteller imprägnieren das Geflecht mit Flammschutzmitteln oder füllen es mit Lack. Eine große Auswahl an Farben und Mustern auf der Oberfläche der Verkabelung ist sehr vielfältig, sodass Sie für jede Designlösung die richtige Option auswählen können.

Ein Beispiel für Retro-Kabelprodukte von Bironi

Retro-Steckdosen und -Schalter für freiliegende Verkabelung

Steckdosen - Überkopf, haben oft spezielle Einbaurahmen (für 1-3 Plätze) aus Holz, Kunststoff "unter dem Metall" oder Keramik. Bei häufig genutzten Geräten greift man am besten zu Keramik, da diese Hitze abhält.

Schalter haben mehrere Optionen für Mechanismen:

• Becher - zuverlässiger und vertrauter zu bedienen;
• drehbar - es kann ein-, zwei- und dreipolig sein, wodurch mehrere Stromkreise geschaltet werden können.

Steckdosen, Schalter und Abzweigdosen werden in der Regel aus der gleichen Kollektion ausgewählt

Verwandter Artikel:

Klemmenblöcke und Verteiler (Löt-) Kästen

Anschlussdosen werden verwendet, um Drähte zu wechseln und ihre Anzahl erheblich zu reduzieren. Andernfalls müssten Sie ein Kabel von der Klemmleiste zu jedem Elektrogerät oder jeder Steckdose führen. Die Gesamtabmessungen der Anschlussdosen variieren:

• Durchmesser 70-90 mm;
• Höhe 35-55 mm.

Abzweigdose von einem technischen Gerät kann zu einem dekorativen Element werden

Patronen, Durchgänge und Rollen (Isolatoren) für Retro-Verkabelung

Die externe Retro-Verkabelung in einem Holzhaus wird mit Hilfe spezieller Isolatoren an den Wänden befestigt. Sie sehen aus wie kleine geprägte Zylinder mit einem Basisdurchmesser von 18-22 mm und einer Höhe von 18-24 mm. Der obere Teil - der „Hut“ kann für die Montage eines zweiadrigen Kabels schmal und für ein dreiadriges Kabel breit sein.Produktionsmaterial - Kunststoff oder Porzellan. Befestigung an Wand durch ein Loch in der Mitte mit gewöhnlichen oder dekorativen Schrauben.

Die Rollen werden in verschiedenen Farben hergestellt, oft komplett mit anderen Elementen des elektrischen Zubehörs.

Passagen beziehen sich auf dekorative und schützende elektrische Elemente. Sie sind eine dekorative Hülse mit einem Kragen, der das Loch abdeckt, durch das das Kabel aus der Wand geführt wird. Produktionsmaterial - Porzellan.

Vintage-Patronen werden aus Messing, Aluminiumlegierungen, Kupfer, Karbolit oder Polymermaterialien hergestellt, die "metallartig" lackiert sind. Ihr Design sieht in der Regel einen Schalter sowie technologische Löcher, Gewinde und Unterlegscheiben zum Anbringen von Lampenschirmen usw. vor.

Vintage Messingfutter mit Wirbel

Beleuchtungskörper im Vintage-Stil

Professionelle Designer erstellen bei der Entwicklung eines Retro-Interieurs normalerweise Beleuchtungskörper des Autors. Sie können versuchen, sie selbst zu erstellen, indem Sie Vintage-Kartuschen und ungewöhnliche dekorative Glühbirnen mit einem Sockel kombinieren. Als Aufhängung dient ein auf mehreren Rollen befestigtes Elektrokabel. Es ist viel einfacher, aber teurer, fertige Retro-Leuchten zu kaufen, sowohl Deckenlampen als auch Kronleuchter und Wandleuchten.

Hausgemachte und fabrikgefertigte Lampen und Kronleuchter im Vintage-Stil

Einsparungen bei gemischter Installation

Bei der Verlegung von Industriekabeln ist es möglich, ein Reihenschaltungsschema für Lasten (Steckdosen und Leuchtmittel) oder deren Parallelschaltung zu verwenden. Aber für häusliche Verhältnisse bequemer und wirtschaftlicher wäre eine gemischte Schaltung, bei der einige der Leitungen in parallelen Gruppen enthalten sind und dann alle in einer seriellen Kette verbunden sind.

Der kombinierte oder gemischte Anschluss einzelner Leitungen spart Kabellänge und bietet Komfort beim Anschluss von Steckdosen und Schaltern. Darüber hinaus sieht die Verkabelung selbst ordentlich und streng aus.
