Kippschalter: Kennzeichnung, Typen, Anschlussmerkmale

Wie sieht ein Schalter aus und wie funktioniert er?

Wenn wir über die Vorderseite sprechen, dann ist der einzige Unterschied ein kaum wahrnehmbarer Pfeil auf der Auf- und Ab-Taste.

Wie sieht ein Single-Gang-Schalter aus? Sehen Sie, es gibt Doppelpfeile

Wenn wir über die elektrische Schaltung sprechen, ist auch alles einfach: Bei gewöhnlichen Schaltern gibt es nur zwei Kontakte, bei der Durchführung (auch Wechsler genannt) drei Kontakte, von denen zwei gemeinsam sind.Es gibt immer zwei oder mehr solcher Geräte im Stromkreis, und mit Hilfe dieser gemeinsamen Drähte werden sie geschaltet.

Der Unterschied liegt in der Anzahl der Kontakte

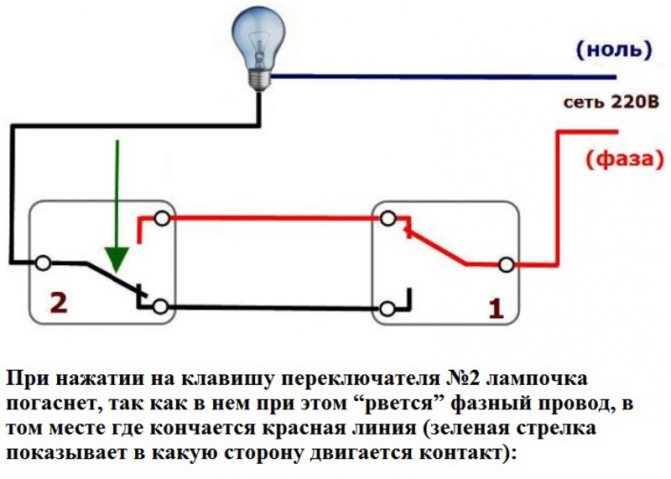

Das Funktionsprinzip ist einfach. Durch Ändern der Position des Schlüssels wird der Eingang mit einem der Ausgänge verbunden. Das heißt, diese Geräte haben nur zwei Arbeitspositionen:

• Eingang mit Ausgang 1 verbunden;
• Eingang mit Ausgang 2 verbunden.

Weitere Zwischenbestimmungen bestehen nicht. Dank dessen funktioniert alles. Da der Kontakt von einer Position zur anderen wechselt, halten Elektriker es für richtiger, sie "Schalter" zu nennen. Der Durchgangsschalter ist also auch dieses Gerät.

Um sich nicht auf das Vorhandensein oder Fehlen von Pfeilen auf den Tasten zu verlassen, müssen Sie den Kontaktteil überprüfen. Markenprodukte sollten ein Diagramm haben, mit dem Sie verstehen können, welche Art von Ausrüstung Sie in Ihren Händen halten. Es liegt definitiv an den Produkten von Lezard (Lezard), Legrand (Legrand), Viko (Viko). Sie fehlen oft auf chinesischen Kopien.

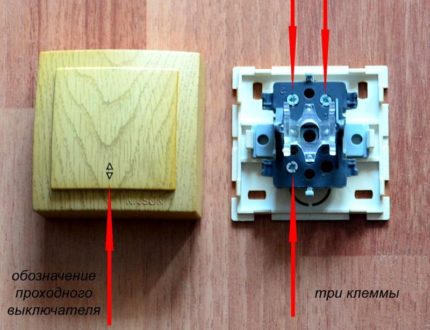

So sieht der Kippschalter von hinten aus

Wenn kein solcher Stromkreis vorhanden ist, schauen Sie sich die Anschlüsse an (Kupferkontakte in den Löchern): Es sollten drei davon vorhanden sein. Aber nicht immer auf preiswerte Exemplare, das Terminal, das einen kostet, ist der Eintritt. Oft sind sie verwirrt. Um herauszufinden, wo sich der gemeinsame Kontakt befindet, müssen Sie die Kontakte untereinander an verschiedenen Schlüsselpositionen anrufen. Dies muss getan werden, sonst funktioniert nichts und das Gerät selbst kann durchbrennen.

Sie benötigen einen Tester oder ein Multimeter. Wenn Sie ein Multimeter haben, stellen Sie es auf Tonmodus - es piept, wenn ein Kontakt besteht. Wenn Sie einen Zeigertester haben, rufen Sie einen Kurzschluss an.Setzen Sie die Sonde auf einen der Kontakte, finden Sie heraus, bei welchem ​​der beiden es klingelt (das Gerät piept oder der Pfeil zeigt einen Kurzschluss an - es weicht nach rechts aus, bis es stoppt). Ändern Sie die Position des Schlüssels, ohne die Position der Sonden zu ändern. Wenn der Kurzschluss fehlt, ist einer dieser beiden gemeinsam. Nun bleibt zu prüfen, welche. Bewegen Sie eine der Sonden zu einem anderen Kontakt, ohne den Schlüssel umzuschalten. Bei einem Kurzschluss ist der Kontakt, von dem die Sonde nicht bewegt wurde, der gemeinsame Kontakt (dies ist der Eingang).

Es wird möglicherweise klarer, wenn Sie sich ein Video darüber ansehen, wie Sie den Eingang (gemeinsamen Kontakt) für den Durchgangsschalter finden.

So schließen Sie das Kochfeld an das Panel ist hier geschrieben und über das Installieren und Einschalten des Warmwasserbereiters - in diesem Artikel.

Arten von Schaltern

Einpoliger Umschalter

Das Anschließen von Geräten nach verschiedenen Schemata und Unterschieden in den Betriebsparametern impliziert eine Unterteilung der Leistungsschalter in Typen.

Einpolige Schalter

Die Geräte haben ein Modul und Kupferleiter. Unterscheidet sich in niedriger Ausgangsspannung von etwa 200 V. Die Hauptanwendung des Kippschalters ist die Wartung eines Generators mit einer Betriebsfrequenz von bis zu 20 Hz.

Das modulare Gerät steht nicht in einem Wohngebäude, das viel Energie verbraucht. Die maximale Belastung des Gerätes sollte 200 A nicht überschreiten.

Bipolare Modifikationen

Der Zweck der Umschalter in zwei Richtungen ist die Wartung von Hochhäusern, Geräten, die an ein zweiphasiges oder einphasiges Netz angeschlossen sind. Das Gerät hat einen durchschnittlichen Wert des negativen Widerstands - 60 Ohm. Die Art der Ausgangsspannung hängt von der Modifikation des Schalters ab.

Der Schalter ist zum Anschluss an ein Zweiphasennetz geeignet. Ausgestattet mit Blockern, hat eine hohe Empfindlichkeitsgrenze. Erhältlich mit zwei oder drei Modulen.Für Generatoren eignen sich Modelle mit einer Spannung von 350 V, ausgelegt für eine Belastung von 30 A. Die Installation erfolgt in Verbindung mit einem Netzteil für 200-300 A mit einer Belastungsgrenze von 3 A.

Leistungsschalter mit zwei Kondensatoren

Der Kippschalter ist nur für einphasige Schaltungsart ausgelegt. Die Geräte werden mit zwei Kondensatoren und zwei Modulen hergestellt, sie arbeiten zusammen mit Netzteilen von 300 V. Die durchschnittliche Spannung beträgt 30 A.

Die Installation der Geräte erfolgt über zwei Kupferbrücken. Modelle mit zwei Kondensatoren sind nur mit Erweiterungsschaltern kompatibel.

Geräte können mit Zählern kombiniert werden.

Namhafte Hersteller von Pass-Through-Switches

Legrand ist ein führendes Unternehmen auf dem Markt für Elektrogeräte. Die Nachfrage nach begehbaren Schaltern von Legrand beruht auf der hohen Qualität der Produkte, der einfachen Installation, dem Komfort bei der weiteren Bedienung, dem stilvollen Design und der flexiblen Preisgestaltung. Der einzige Nachteil ist die Notwendigkeit, den Montageort anzupassen. Wenn es nicht zum Produkt passt, kann es schwierig sein, es zu installieren, was gemäß dem Anschlussplan des Legrand-Durchgangsschalters durchgeführt wird.

Durchgangsschalter von Legrand

Eine Tochtergesellschaft von Legrand ist das chinesische Unternehmen Lezard. Von der einheimischen Marke blieb jedoch nur ein stilvolles Design übrig. Die Verarbeitungsqualität ist aufgrund der niedrigen Produktionskosten viel geringer.

Einer der führenden inländischen Hersteller von Elektrogeräten ist die Firma Wessen, die Teil der Firma Schneider Electric ist. Alle Produkte werden nach den neuesten Technologien auf modernen ausländischen Anlagen hergestellt und entsprechen den europäischen Qualitätsstandards.Die Modelle haben ein universelles, stilvolles Design, mit dem Sie jedes Element in jeden Innenraum einfügen können. Eine Besonderheit von Wessen-Schaltern ist die Möglichkeit, den Zierrahmen ohne Demontage des Geräts auszutauschen.

Ein weiterer ebenso bekannter Hersteller ist das türkische Unternehmen Viko. Die Produkte zeichnen sich durch hohe Verarbeitungsqualität, Zuverlässigkeit und Langlebigkeit aus, erfüllen die Anforderungen der elektrischen Sicherheit und europäischer Qualitätsstandards. Bei der Herstellung des Gerätekoffers wird feuerfester langlebiger Kunststoff verwendet, der für eine Vielzahl von Arbeitszyklen ausgelegt ist.

Der Durchgangsschalter hat im Gegensatz zum üblichen Schalter drei leitende Drähte

Die türkische Marke Makel bietet qualitativ hochwertige, zuverlässige, sichere und stilvolle Produkte. Dank der Möglichkeit, eine Schleife ohne Anschlussdose anzuschließen, wird die Installation von Schaltern einfacher und die weitere Bedienung ist komfortabel und sicher.

Beliebte Reihe von Durchgangsschaltern

Durchgangsschalter Legrand aus der Serie Velena zeichnen sich durch ein stilvolles Design und eine Vielzahl von Farbvarianten aus. Hier werden Ein- und Zwei-Schlüssel-Produkte vorgestellt, die über eine Staub- und Feuchtigkeitsschutzschicht verfügen. Sie können einen Schalter ab 300 Rubel kaufen.

Die Celiane-Serie umfasst Produkte, bei denen die runden Tasten in ein Quadrat eingeschrieben sind. Sie können berührungslos mit Hebeln oder geräuschlos sein. Die Kosten für Schalter beginnen bei 700 Rubel.Das exklusive Celiane-Sortiment umfasst eine begrenzte Anzahl handgefertigter Schalter aus Marmor, Bambus, Porzellan, Gold, Myrte und anderen Materialien. Rahmen werden auf Bestellung gefertigt. Der Preis für das Produkt beginnt bei 5,9 Tausend Rubel.

Farblösungen für Schalter der Serie Celiane

Die beliebtesten Schalterserien von Lezard sind Demet, Mira und Deriy. Hier sind Produkte aus nicht brennbarem Polycarbonat, das die Anforderungen der elektrischen Sicherheit erfüllt. Leitfähige Elemente bestehen aus Phosphorbronze, die sich durch hohe Leitfähigkeit und geringe Erwärmung auszeichnet. Sie können einen Ein-Tasten-Schalter durch Durchgang von 125 Rubel kaufen.

Die W 59 Frame-Serie von Wessen nutzt ein Baukastenprinzip, das es Ihnen ermöglicht, 1 bis 4 Geräte horizontal oder vertikal in einem Rahmen zu installieren. Der Preis des Produkts beträgt 140 Rubel. Einzel- und Doppelschalter aus der Asfora-Serie zeichnen sich durch ein schlichtes Design, aber hochwertige Verarbeitung aus, die für 450 Rubel gekauft werden können.

Zu den beliebten Makel-Serien gehören Defne und Makel Mimoza. Der Körper der Geräte besteht aus hochwertigem Kunststoff und ist mit einem internen zuverlässigen Mechanismus ausgestattet. Die Kosten für Produkte beginnen bei 150 Rubel.

Beim Drücken des Ein-/Ausschalters wird der bewegliche Kontakt des Durchgangsschalters von einem Kontakt auf den anderen umgelegt und schafft so die Voraussetzung für einen neuen Stromkreis in der Zukunft

Das Funktionsprinzip und die Installation von Schaltgeräten bereiten keine wesentlichen Schwierigkeiten.Es ist notwendig, zuerst den Anschlussplan zu studieren und die Empfehlungen der elektrischen Sicherheitsregeln zu befolgen, die eine zuverlässige und sichere Installation der Geräte ermöglichen und somit eine bequeme und komfortable Steuerung der Beleuchtungskörper im Haus gewährleisten.

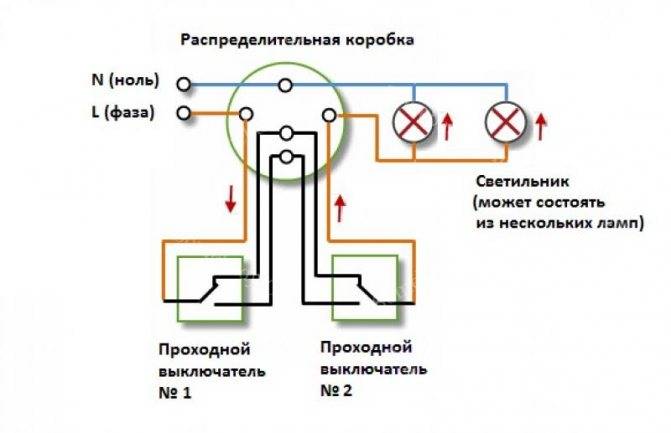

So schließen Sie einen Durchgangsschalter an: Video-Anschlussdiagramme

Lichtsteuerung von drei oder mehr Stellen aus

Es ist nicht ungewöhnlich, dass in Wohngebäuden mit großen Flächen die Beleuchtung von mehreren Punkten gleichzeitig gesteuert werden muss. Um ein Mehrpunkt-Steuerungssystem zu erstellen, mit dem Sie das Licht von 3 Stellen gleichzeitig ein- und ausschalten können, reicht die Installation eines Durchgangsschalters normalerweise nicht aus.

Zu diesem Zweck muss ein weiteres Element in die Schaltung integriert werden - ein Kreuzschalter, der an einer Unterbrechung in einem Zweidrahtkabel (dh zwischen Durchgangsgeräten) angeschlossen ist.

War früher die Zulässigkeit der Installation solcher Anlagen hauptsächlich von der räumlichen Anordnung abhängig, so findet man sie heute fast überall. Die Installation dieser Art von Durchgangsschaltern ist eine sehr schwierige Aufgabe. Zunächst müssen Sie sich mit dem Prinzip seiner Arbeit vertraut machen.

Das Funktionsprinzip des Kreuzschalters (Schalter)

Das Design des Schalters sieht das Vorhandensein von vier Kontakten vor, von denen zwei mit den Anschlüssen eines Schalters und zwei weitere mit dem zweiten Gerät verbunden sind.

Diese Geräte erfüllen im eingeschalteten Zustand besondere (Durchgangs-)Funktionen, da sie in gewissem Maße übergangsfähig sind.

Sie können das Funktionsprinzip des Kreuzschalters auf dem Gif-Bild unten visuell sehen.

Schaltplan für drei Schalter

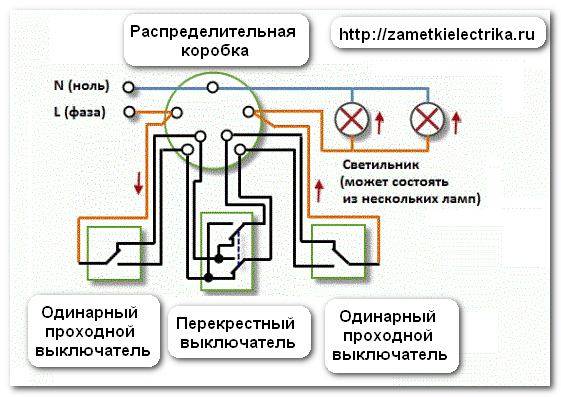

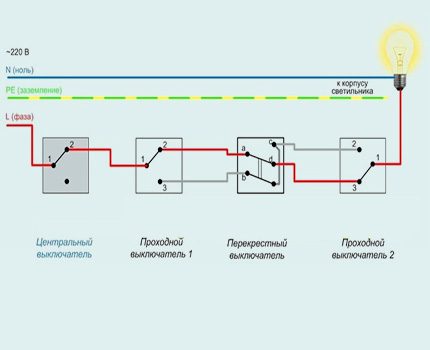

Eine schematische Darstellung des Anschlusses eines 2-Wege- und eines Kreuzschalters ist in der Abbildung dargestellt.

Es zeigt deutlich, dass zwischen zwei Pass-Through-Switches ein Cross-Switch installiert ist, der als eine Art Durchgangsknoten fungiert.

Nachfolgend finden Sie ein Diagramm der Verbindung aller Elemente des elektrischen Beleuchtungssteuerkreises in der Anschlussdose.

Das Video, das wir unten gepostet haben, wird Ihnen zweifellos dabei helfen, einen Schaltplan für drei Schalter in einer Anschlussdose zusammenzustellen.

Schaltplan für vier Schalter

Für vier Kontrollpunkte müssen Sie den komplexen Schaltplan anwenden, der in der folgenden Abbildung gezeigt wird. In einem solchen Bausatz werden nicht nur zwei Durchgangsschalter, sondern auch ein Paar Kreuzschalter verwendet.

Bei der Überlegung, eine Leuchte von 4 Stellen gleichzeitig zu steuern, werden zwei Kreuzschaltgeräte benötigt.

Befinden sich in diesem Raum mehrere Lichtgruppen, sollten Zweitasten-Kreuzschalter bevorzugt werden. Die so installierten Walk-Through-Systeme vereinfachen die Lichtsteuerung erheblich.

Diese Systeme aus vielen geschalteten Geräten (mit all dem scheinbaren Komfort) stellen ihre Zuverlässigkeit noch mehr in Frage. Auch bei sachgemäßer Aufnahme und sorgfältiger Handhabung zeichnen sie sich durch folgende Nachteile aus:

1. relativ hohe Kosten;
2. relativ geringe Zuverlässigkeit;
3. die Möglichkeit von Fehlalarmen;
4. Komplexität der Wartung und Reparatur.

Deshalb ist der Anschluss von Gehschaltern und Kreuzschaltern zur Steuerung der Beleuchtung von mehreren Stellen aus die beste Möglichkeit, das Prinzip der Mehrpunktsteuerung zu nutzen.

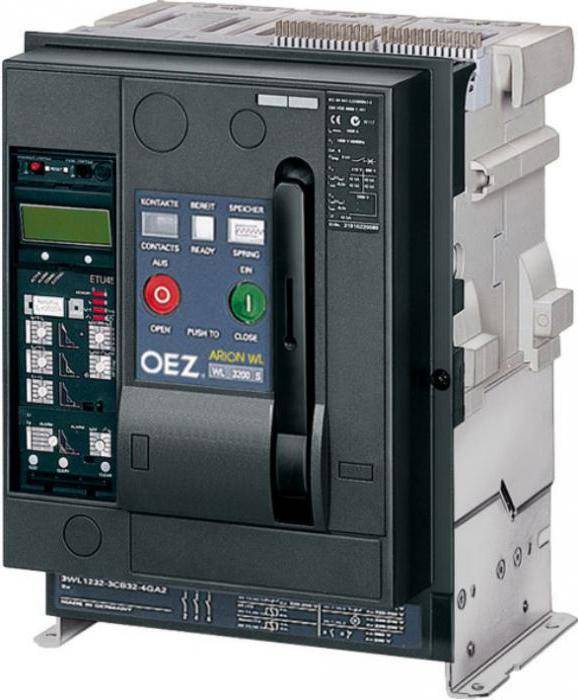

Leistungsschalter vom Umschalttyp

Alle oben vorgestellten Kippschalter haben einen Nachteil: Sie erfordern die Anwesenheit einer Person, um Manipulationen an Schaltkreisen vorzunehmen. Dies ist insbesondere dann unpraktisch, wenn die zentrale Stromversorgung häufig und unvorhersehbar ausfällt. Daher wurde ein Kippschalter entwickelt. Genauer gesagt handelt es sich um einen ganzen Block namens Automatic Reserve Transfer (ATS).

ATS ist ein komplexes Design, aber Handwerker bauen solche Systeme aus relativ kostengünstigen Relaisgeräten (Schützen) zusammen. Dazu werden Modelle mit Öffner- und Öffnerkontakten verwendet.

Wenn ein selbstgebauter Kippschalter verwendet wird, funktioniert der Schaltplan nach einem bestimmten Prinzip. Befindet sich beispielsweise eine zentrale Stromversorgung in der Leitung, schließt ein Relais mit Schließerkontakten den Stromkreis mit der Last. Das Relais mit Öffnerkontakten, an dem der Generator angeschlossen ist, ist in diesem Fall geöffnet. Sobald der Strom verschwindet, wird die Kombination umgekehrt und das Netzwerk beginnt, den Generator zu speisen.

Was ist ein kippschalter

Umschalt-Kippschalter

Der Zweck des Kippschalters besteht darin, Spannung zwischen zwei Leitungen zu übertragen oder mehrere Netze zu verbinden. Mit einem Schalter können Sie bei Unfällen Leckströme beseitigen und schnell auf die gesamte Leitung umschalten. Das Umschalten des Geräts erfolgt mit Hilfe des Hebels auf der Frontplatte, der in 1-2 Bestimmungen angegeben ist.

Das Gerät wird im Schaltschrankraum oder in der Nähe der Eingangsabschirmung installiert.

Gerätespezifikationen

Der Kippschalter ähnelt vom Funktionsprinzip her einem Zweistellungsschalter, zeichnet sich jedoch durch erhöhte Leistung und einen sanften Messerantrieb aus. Der zweite Unterschied ist der Vorgang des Schaltens mit Leitungsbruch und der Betrieb in drei Positionen:

• Wohnungs-/Heimnetzwerk;
• stilllegen;
• Stromversorgung vom Generator.

Wie funktioniert ein Zwei-Tasten-Schalter?

Das Gerät verfügt über insgesamt 12 Pins, 6 für jeden Doppelschalter (2 Eingänge, 4 Ausgänge). Um Geräte dieses Typs anzuschließen, müssen Sie daher 3 Drähte für jede Taste des Geräts verwenden.

Schaltplan:

Schaltung umschalten

• das Gerät besteht aus einem Paar unabhängiger Kontakte;
• Die oberen Kontakte des Geräts N1 und N2 werden durch Drücken der Tasten auf die unteren geschaltet. Die Elemente werden durch einen Jumper verbunden;
• der zweite Kontakt des rechten Schalters, der im Diagramm gezeigt wird, ist mit der Phase ausgerichtet;
• die Kontakte des linken Mechanismus überschneiden sich nicht und verbinden zwei verschiedene Quellen;
• Die 4 Querkontakte sind paarweise zusammengefasst.

Die Installation eines Zweifachschalters wird wie folgt durchgeführt:

1. In den Buchsen ist in ausgewählten Bereichen ein Paar Doppelmechanismen installiert.
2. Für jede Lichtquelle wird ein separates dreiadriges Kabel in die Fassung gelegt, dessen Adern um etwa 1 Zentimeter von der Isolierung gereinigt werden.
3. Im Diagramm sind die Kabeladern als L (Phase), N (Arbeitsnull), Erde (Schutzleiter) bezeichnet.
4. Das Gerät ist mit Markierungen ausgestattet, die das Anschließen von Drähten an die Schalterklemmen vereinfachen. Die Drähte werden paarweise an die Klemmen angeschlossen.
5. Das Kabelbündel wird sauber in die Steckdose gelegt, danach werden der Schaltmechanismus, der Rahmen und die Abdeckung des Schutzgehäuses installiert.

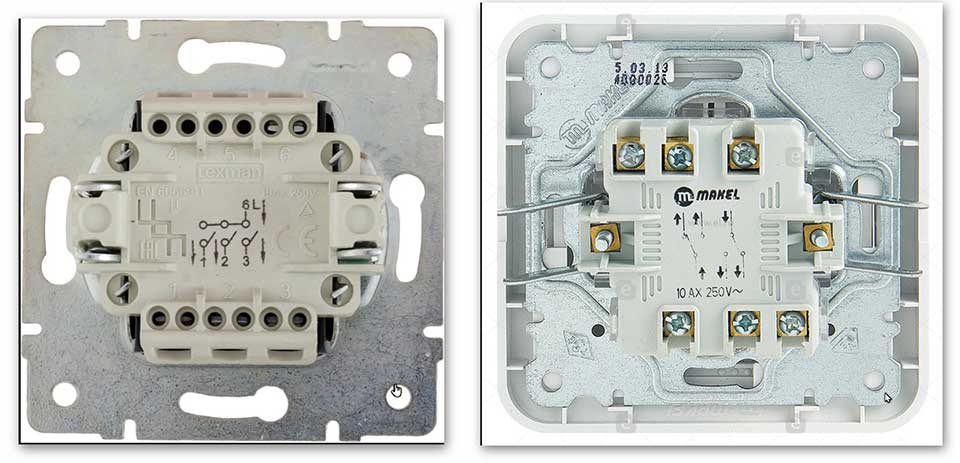

So sieht die Markierung aus:

Zwei-Tasten-Schalter-Markierung

Beispiel Anschlussplan:

Anschlussdiagramme

Um den Arbeitsprozess zu erleichtern, wird empfohlen, Drähte einer bestimmten Leuchte auszuwählen. Für Russland und andere GUS-Staaten gibt es eine Farbkennzeichnung der Drähte. Auch darauf kann ein Anfänger lernen, zwischen Kabeln zu unterscheiden. Gemäß der russischen Kennzeichnung für die „Erde“ werden gelbe und grüne Farben verwendet, das neutrale Kabel ist normalerweise blau gekennzeichnet. Die Phase kann rot, schwarz oder grau sein.

Schema der Drei-Tasten-Ausrüstung

Bei der Installation eines Dreifachgeräts werden Zwischenschalter (Kreuzschalter) verwendet, die zwischen die beiden Seitenelemente geschaltet werden.

Schema der Drei-Tasten-Ausrüstung

Dieser Schalter hat zwei Ein- und Ausgänge. Das Kreuzelement kann beide Kontakte gleichzeitig übersetzen.

Montageprozess für dreifache Ausrüstung:

1. Masse und Null sind mit einer Lichtquelle verbunden.
2. Die Phase ist mit dem Eingang einer von zwei Durchgangsstrukturen (mit drei Eingängen) verbunden.
3. Ein freier Draht der Lichtquelle wird mit dem Eingang eines weiteren Schalters verbunden.
4. Zwei Ausgänge eines Elements mit drei Kontakten werden mit dem Eingang eines Kreuzgeräts (mit zwei Ausgangspaaren) kombiniert.
5. Zwei Ausgänge des Paarmechanismus (mit drei Kontakten) werden mit einem weiteren Klemmenpaar des nächsten Schalters (mit vier Eingängen) kombiniert.

Merkmale der Verwendung eines Pass-Through-Switches

Für gewöhnliche Benutzer und Heimwerker kann es schwierig sein, zu bestimmen, welches der Schaltgeräte zu wählen ist.Durchgangsschalter unterscheiden sich äußerlich praktisch nicht von Standardschaltern - mit diesen Elektroinstallationsprodukten können Sie auch die Beleuchtung steuern, aber ihr Anschlussschema ist völlig anders.

Der Hauptunterschied besteht darin, dass ein herkömmlicher Schalter den Stromkreis nur schließen oder unterbrechen kann, während ein Durchgangsschalter die Richtung der Spannung von einem Kontakt zum anderen bereitstellt - Schalten.

Wir empfehlen Ihnen, sich mit den Feinheiten bei der Auswahl eines Pass-Through-Switches vertraut zu machen.

Das Durchgangsmodell des Schalters ist ein praktisches Schaltgerät, mit dem Sie die Lampe von mehreren Stellen aus ein- und ausschalten können. Diese Lösung gewährleistet den Komfort der Beleuchtungsgerätebedienung.

Der Einsatz solcher Geräte ist in folgenden Situationen ratsam:

1. Im Flur. Das Zweipunkt-Verbindungsschema ermöglicht die Installation eines Produkts am Anfang des Korridors und des zweiten am Ende, sodass Sie nach dem Ausschalten der Lampe nicht mehr durch den dunklen Korridor gehen müssen.
2. Auf der Treppe. Dies ist eine ausgezeichnete Lösung für Mehrfamilienhäuser, private Cottages mit mehreren Etagen. Sie können solche Schalter auf allen oder mehreren Stockwerken platzieren. Der Nutzer kann das Licht auf dem Gelände beim Betreten des Hauses einschalten und vor dem Betreten der Wohnung auf seiner Etage ausschalten.
3. Im Schlafzimmer. Das Funktionsprinzip unterscheidet sich nicht von früheren Situationen. Sie können das Licht beim Betreten des Raums einschalten und am Kopfende des Bettes ausschalten.

Oben sind die Hauptanwendungen für Walk-Through-Schalter aufgeführt. In der Praxis können Geräte in allen Räumlichkeiten installiert werden, darunter nicht nur Wohngebäude, sondern auch technische, industrielle.Diese Lösung bietet Komfort bei der Steuerung des Lichts und reduziert die Stromkosten.

Das Aussehen des Passschalters unterscheidet sich nicht wesentlich vom üblichen. Auf seiner Vorderseite befinden sich Pfeile nach unten, nach oben

Das Design eines einfachen Schalters geht von einem Eingang und einem Ausgang aus, während ein Durchgangsschalter zwei Ausgänge hat. Dadurch kann der Stromfluss nicht nur unterbrochen, sondern auch umgeleitet werden. Obwohl versierte Elektriker in der Lage sind, den Gerätetyp anhand äußerer Zeichen zu bestimmen, legen viele Hersteller dem Produkt einen Anschlussplan bei, der die Wahl des Schaltgerätes vereinfacht.

Sie können sicher sein, dass Sie einen einzelnen Pass-Through-Switch kaufen, wenn Sie die Anschlüsse sorgfältig untersuchen. Es sollten drei sein. Tatsächlich erfüllt es die Funktion eines Schalters, der Spannung von einem Kontakt zum anderen leitet.

Mindestens zwei Schalter werden verwendet, um eine Leuchte von verschiedenen Punkten im Raum aus zu steuern. Wenn sich die Position des Schlüssels ändert, schließt sich der Stromkreis, das Licht geht an. Wenn einer der beiden Schalter ausgeschaltet wird, öffnet sich der Stromkreis, die Lampe erlischt. Wenn sich also die Tasten der Durchgangsschalter in derselben Position befinden, ist das Licht an, wenn es sich in einer anderen Position befindet, erlischt es.

Die Designmerkmale des Walk-Through-Schalters machen es überflüssig, sich in einem dunklen Raum zu bewegen, was Verletzungen vorbeugt und Energie spart

Mit einem solchen Schalter ist es einfach, die Beleuchtung von drei, vier, sechs Punkten aus zu steuern. Fügen Sie dazu einfach die erforderliche Anzahl von Schaltern in den bestehenden Stromkreis ein.

Korrekter Anschluss des Kippschalters zur Organisation von drei Lichtsteuerpunkten

In diesem Fall wird ein Ein-Tasten-Durchgangsschalter in Höhe von zwei Stück mit einem Kippschalter kombiniert. Und das gibt es. Wie zuvor haben wir in der Abbildung zwei Farben aufgetragen. Stellen Sie sich vor, die Phase steht jetzt auf Blau. Wie im Bild gezeigt. Jetzt ist Besuch angesagt. Und wir schalten das Licht mit einer Bewegung des Kippschalters aus. Echt super?

Alle anderen Optionen funktionieren auf die gleiche Weise. Jetzt kann das Licht im Flur von jedem der drei Punkte ein- und ausgeschaltet werden. Ob Haustür, Küchenschwelle oder Ausgang aus dem Schlafzimmer. Außerdem können Kippschalter bekränzt werden. Aber sie wenden sich alle gegenseitig zu.

Damit erhalten wir die zweite Regel. Es gilt sowohl für Kippschalter als auch für Gehschalter: Die Schalter werden in Richtung eingeschaltet.

Wir glauben, dass diese Worte nicht erklärt werden müssen. Sie können deutlich in der ersten Abbildung verfolgt werden, wo die Schalter nebeneinander angeordnet sind. Der zweite blickt nach außen, also auf das Netzteil und die Glühbirne im Kronleuchter.

Umschalter

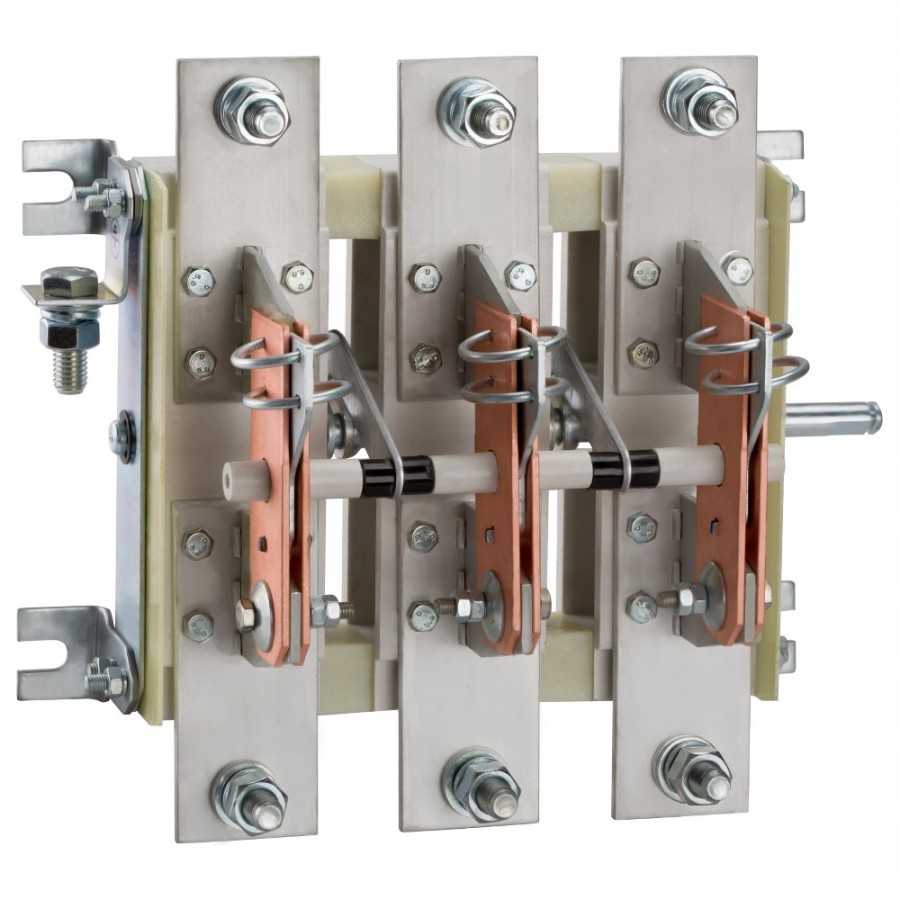

Messerumschalter 4-polig 63A AVatar

Der elektrische Schalter sorgt für die Trennung des Netzes von einer Energiequelle und die Verbindung zu einer anderen. Das Vorhandensein eines Mittelpunkts erklärt den Namen "Kreuzung". Die Geräte werden mit Lichtbogenlöschern hergestellt, die bei Anlegen der Spannung schalten. Modelle ohne Lichtbogenmechanismus schalten, wenn die Last abgeschaltet wird. Der Schalter funktioniert nur im manuellen Modus - das Schalten erfolgt über einen isolierten Steuerhebel.

Das Design des Geräts wird vorgestellt:

• hermetisches Gehäuse;
• bewegliche Messerkontakte mit zwei Arbeitsstellungen und einer Zwischenstellung;
• Lichtbogenschacht, aber es gibt Leistungsschalter ohne ihn;
• Terminals für den Anschluss an das Netzwerk.

Der Anschluss an eine Lastleitung erfolgt nach dem Prinzip:

1. Die Hauptstromversorgung wird an Kontakt Nr. 1 angeschlossen.
2. An Kontakt Nr. 2 wird ein Diesel- oder Elektrogenerator angeschlossen.

Wenn eine Einspeisung in das Gebäude mit dreiphasiger Spannung erforderlich ist, wird ein dreiphasiger Schalter mit 4 Polen verwendet. Das Gerät wird so angeschlossen:

1. Sie müssen das Netz über 4 Klemmen eingeben.
2. Der Generator wird auf 4 Klemmen geworfen.
3. Die Last wird an 4 Klemmen angeschlossen.

Installationsempfehlungen

Für eine sichere und korrekte Verwendung des Geräts müssen die folgenden Empfehlungen beachtet werden:

• es ist notwendig, das Gerät in Innenräumen zu installieren;
• das Gerät muss vor Feuchtigkeit sowie vor schlechten klimatischen Bedingungen geschützt werden;
• die erforderliche Temperatur der Betriebsumgebung des Geräts reicht von -40 bis +55 Grad;
• im Falle einer Verbrennung des oberen Teils des Kontaktmessers muss es mit einer Feile gereinigt werden;
• Das Gerät muss sicher und fest installiert werden.

Wird der Umschalter im Freien montiert, muss er vor Umwelteinflüssen geschützt werden. Es ist auch erforderlich, den Betrieb des Geräts innerhalb des zulässigen Temperaturbereichs sicherzustellen, dh im Freien muss die Beheizung des Schranks sichergestellt werden, in dem dieser Schalter installiert ist.Installation, Wartung und Reparatur des Gerätes dürfen nur von einem Fachmann und nur im spannungsfreien Zustand durchgeführt werden.

Abschließend empfehlen wir, sich das Video anzuschauen, in dem detaillierter erklärt wird, wie der Umschalter an das Netzwerk angeschlossen wird:

Es wird hilfreich sein zu lesen:

• So installieren Sie einen Dieselgenerator
• So schließen Sie einen dreiphasigen Spannungsregler an
• Anschließen des Generators an das Netzwerk zu Hause
• Wozu dient ein Lastschalter?

Ein Kippschalter ist ein spezielles Gerät, das dazu bestimmt ist, Strom zu den erforderlichen Geräten zu schalten, die mit einem manuellen Antrieb betrieben werden. Die Hersteller bieten eine breite Palette solcher Geräte an, die sich in verschiedenen technischen Eigenschaften unterscheiden.

Es ist wichtig zu bedenken, dass es verschiedene Möglichkeiten zum Anschließen von Umschaltern gibt - die Wahl hängt von den Eigenschaften des Stromnetzes ab. Die beliebtesten Schalter vom Typ Schalter in Wohngebäuden. Um die Leistung solcher Geräte zu ändern, werden Steuereinheiten verwendet.

Um die Leistung solcher Geräte zu ändern, werden Steuereinheiten verwendet.

Darüber hinaus haben diese Geräte in der Industrie Anwendung beim Betrieb von Backup-Generatoren gefunden. Bei der Auswahl eines Umschalters für einen Generator müssen Sie dessen Konfiguration und die Besonderheiten der vorhandenen Erdung berücksichtigen.

Die Qualität des Gerätes wird durch die Ausstattung mit einer Erdungselektrode sichergestellt. Seine Kennzeichnung zeigt die Schutzart an. Optimal ist es, wenn es IP30 ist.

Schaltplan

Umschalter gibt es in verschiedenen Ausführungen: einpolig, zweipolig, dreipolig und vierpolig.Die ersten beiden Versionen werden in einem Einphasennetz verwendet, die anderen beiden - in einem Dreiphasennetz.

Diese Geräte werden je nach Art des Stromnetzes, an das der Leistungsschalter angeschlossen wird, an den Generator angeschlossen. Für ein einphasiges Netz wird ein zweipoliges Gerät verwendet, das gleichzeitig den Nullpunkt und die Phase der Verkabelung schaltet, ohne die Kombination der Generatorausgangsspannung und der vom Netz gelieferten Spannung. Ein einpoliger Umschalter kann nur zum Schalten von Strom zwischen zwei Phasen desselben Stromnetzes verwendet werden, wenn der Neutralleiter gemeinsam ist und nicht mit Schaltgeräten geschaltet werden muss.

Wenn der Generator und das das Haus versorgende Netz dreiphasig sind, wird in diesem Fall ein vierpoliger Schalter verwendet, der drei Phasen und Null zwischen dem Hauptnetz und dem Ersatznetz des Generators schaltet. Dreipolige Schaltgeräte werden in Stromkreisen verwendet, die eine dreiphasige Last ohne Neutralleiter versorgen. Auch ein dreipoliges Gerät kann in einem einphasigen Netz verwendet werden – in diesem Fall werden nur zwei Pole am Ein- und Ausgang des Schaltgeräts verwendet.

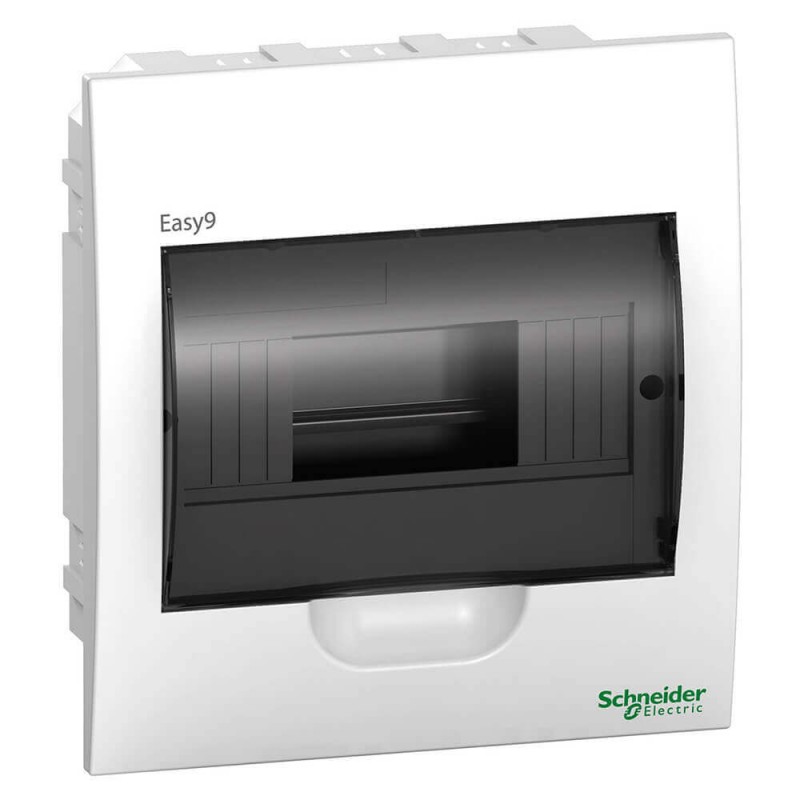

Umschalter werden in Schalttafeln eingebaut, deren Art von der Ausführung des Schalters abhängt. Es gibt modulare Geräte, die auf einer Standard-Hutschiene installiert werden. In den Räumlichkeiten können Kunststoffabschirmungen (Boxen) oder Metallgehäuse von Abschirmungen verwendet werden, die für die erforderliche Anzahl von modularen Plätzen ausgelegt sind.

Im Außenbereich werden Metallabschirmungen verwendet, die einen für die Installation auf der Straße ausreichenden Schutzgrad des Gehäuses aufweisen.Messerumschalter üblicher Bauart sind in Blenden montiert, komplettiert mit einer Montageplatte.

Auf der Montageplatte eines solchen Schirms kann auch eine Standard-Hutschiene montiert werden, um die erforderlichen modularen Schutzgeräte zu installieren.

Ein von der Messtafel kommendes Kabel wird an einen Eingang des Umschalters angeschlossen - dies ist das Hauptnetz. An den zweiten Eingang ist ein Backup-Netzwerk angeschlossen - ein Kabel vom Generator. Wenn der Schalter einen Ausgang hat, wird das Kabel von der Schalttafel daran angeschlossen. Modulare Versionen haben in der Regel zwei Eingänge und zwei Ausgänge, daher werden die beiden Ausgänge mit Steckbrücken parallel geschaltet und mit der Schalttafel verbunden. Unten ist ein Diagramm eines einphasigen Anschlusses eines dreipoligen Umschalters an den Generator und das Stromnetz:

Um einen Umschalter von zwei Drehstromquellen anzuschließen, müssen Sie das folgende Diagramm verwenden:

Bei Industrieanlagen werden Geräte nur dann montiert, wenn die Eingangsleistung gering ist. Und so werden hauptsächlich Schalttafeln installiert - für jeden Eingang ist ein automatischer Schalter eingebaut. Je nach Schema kann ein ATS-Betrieb oder ein manuelles Einschalten der Reserve durch die entsprechende Maschine realisiert werden. Wenn gleichzeitig Umschalter verwendet werden, dann in der Regel nur zur Steuerung ohne Last - die Last wird durch automatische Schalter entfernt.

Wenn in der Konstruktion des Geräts eine Lichtbogenunterdrückungsvorrichtung vorhanden ist, kann die Last mit einem Umschalter geschaltet werden, aber in jedem Fall muss jede der Versorgungsleitungen zusätzlich durch eine automatische Vorrichtung oder Sicherungen geschützt werden, da der Umschalter schützt nicht vor Notbetrieb des Stromnetzes (Überlast und Kurzschluss).

Schlussfolgerungen und nützliches Video zum Thema

Es gibt nur wenige Nuancen beim Anschließen von Schaltern, sodass die Beleuchtung von mehreren Punkten aus gesteuert werden kann. Aber sie sind. Und es ist unmöglich, sie bei der Installation aus Unkenntnis ihres Typs zu übersehen. Um Ihnen das Verständnis aller Feinheiten der oben beschriebenen Schemata zu erleichtern, empfehlen wir Ihnen, sich unbedingt die folgenden Videos anzusehen.

Alles über Walk-Through-Schalter - Prinzipien der Bedienung und Installation:

So schließen Sie einen Zweifachschalter an:

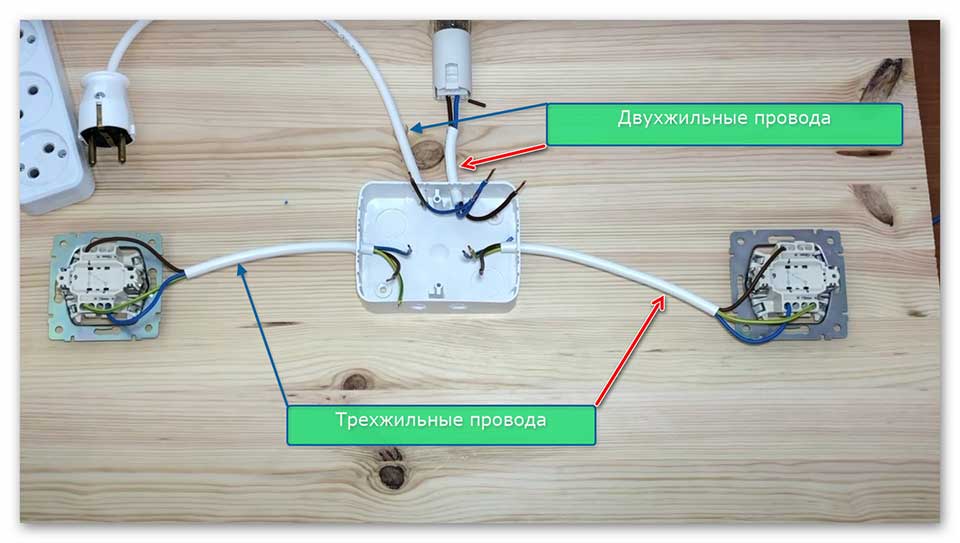

Schema zum Durchschalten von (Kipp-) Schaltern über eine Anschlussdose:

Die Verwendung von Walk-Through-Schaltern vereinfacht die Lichtsteuerung in einem großen Raum erheblich und macht diesen Vorgang bequemer. Es ist nicht schwierig, ein solches System aus mehreren Schaltern und Drähten selbst zu montieren. Es muss nur der richtige Satz der notwendigen Schaltgeräte ausgewählt werden.
