Kreuzschalter: Wozu dient er und wie wird er angeschlossen?

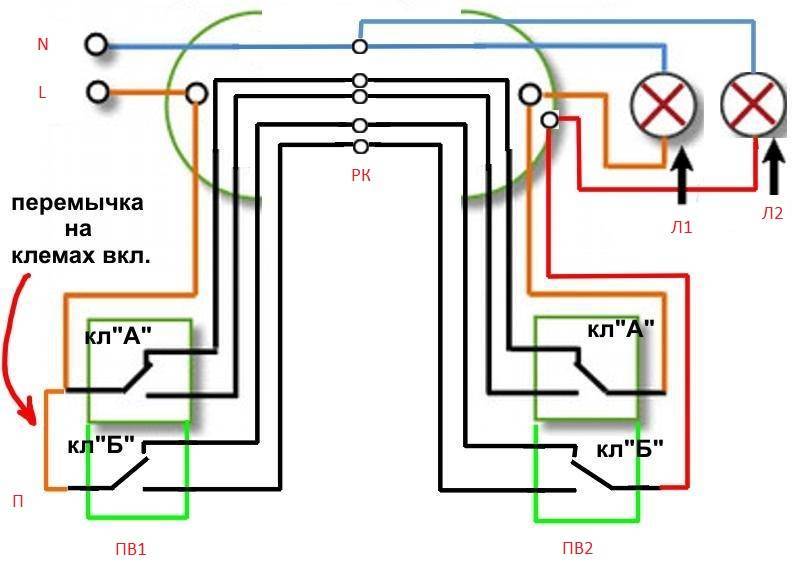

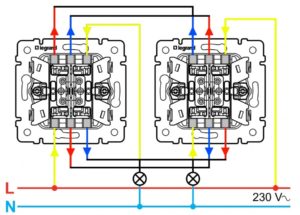

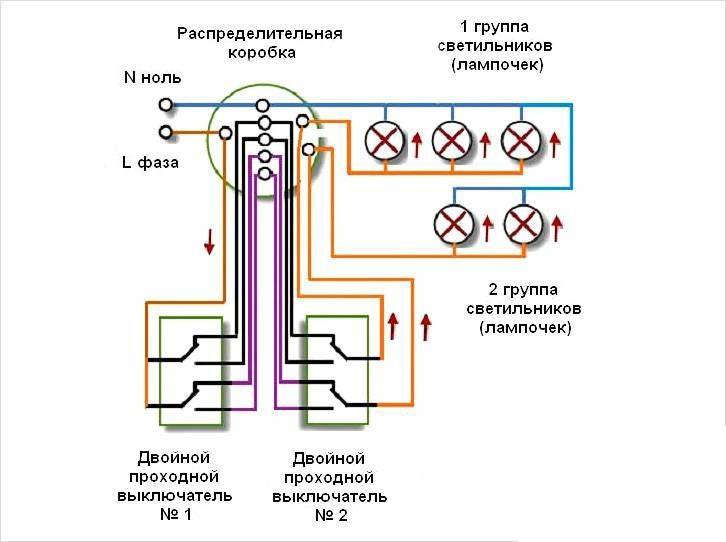

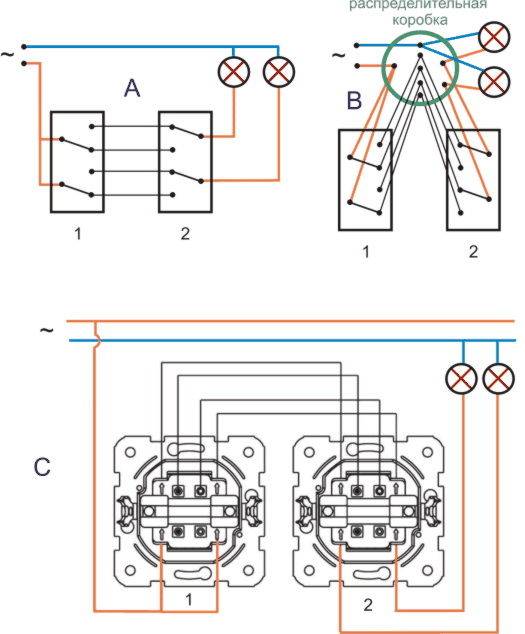

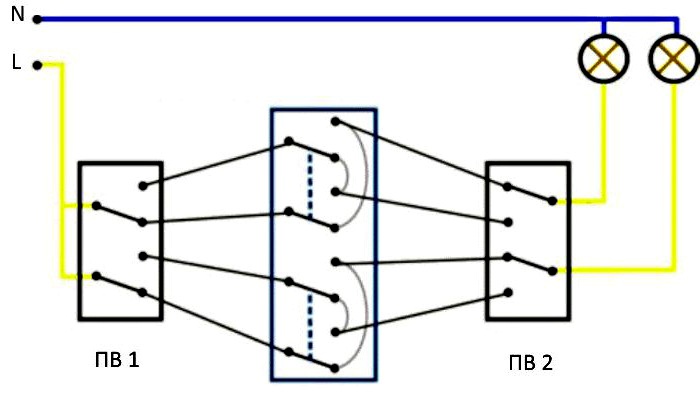

So schließen Sie einen zweifachen Pass-Through-Switch an

Verbindung zweifacher Durchgangsschalter Tatsächlich unterscheidet es sich nur in der Anzahl der Tasten und Drähte, die Schaltung bleibt gleich. Es gibt bereits 6 Drähte im Schalterkreis. Vier davon sind Ausgänge und zwei sind Eingänge, zwei Ausgänge zu den Schaltertasten.

Wie man einen zweifachen Pass-Through-Switch herstellt

Der Neutralleiter führt durch die Anschlussdose zu den Lampen.

Der Phasendraht ist mit dem ersten Schalter verbunden (auf jede Taste verteilt).

Die beiden Enden des Phasendrahts sind mit ihrem Paar Ausgänge des ersten Schalters verbunden.

Manchmal ist es notwendig, Pass-Through-Switches zu machen. Was ist das? Hier kann das Licht an einem Ort an- und an einem anderen ausgeschaltet werden. Oder umgekehrt.

Hier sind Beispiele für reale Situationen, in denen Sie das Licht von verschiedenen Orten aus ein- und ausschalten müssen. Einige davon sind mir in der Praxis begegnet, andere habe ich an verschiedenen Orten beobachtet.

1. Im Hotel kann das Licht am Eingang zum Zimmer an- und mit dem Schalter am Kopfteil schon im Bett liegend ausgeschaltet werden.
2. Auf dem Balkon, der zwei Ausgänge hat (aus der Küche und dem Zimmer). Wenn Sie durch eine Tür hinausgehen, geht das Licht auf dem Balkon an, wenn Sie durch eine andere hinausgehen, erlischt es.
3. Auf dem Land können Sie zwei Schalter platzieren: vom Fuß der Treppe in den zweiten Stock und von oben.

Dieses Schema kann auf zwei Arten implementiert werden:

• Verwendung von Pass-Through-Switches;
• mit speziellen Relais.

Ein Durchgangsschalter ist ein Wechslerkontaktgerät. Äußerlich sieht es genauso aus wie ein normales. Die Schaltung solcher Schalter ist wie folgt.

Der Nachteil eines solchen Schemas ist die nicht sehr klare Position des Schalters, wenn das Licht ausgeschaltet ist. Der Schalterschlüssel kann sich in der oberen oder unteren Position befinden. Das ist die Lage Tasten beider Schalter wenn das Licht aus ist - gegenphasig.

Der zweite Nachteil ist, dass Sie nicht an drei Punkten ein- / ausschalten können. Zum Beispiel möchte ich im Schlafzimmer auf beiden Seiten des Bettes und in der Nähe des Eingangs Licht machen. Dann müssen Sie ein spezielles Relais verwenden.

In meiner Praxis habe ich das Relais MR-41 der tschechischen Firma Elko verwendet. Es ist ziemlich teuer, ungefähr 1400 Rubel. Aber es löst das Problem in vollem Umfang.

Das Relais wird wie ein normales in die Schalttafel eingebaut. Viele Tasten (scheinbar bis zu 80) sind ohne Befestigung daran angeschlossen. Und eine Lampe ist mit den Leistungskontakten des Relais verbunden.

Sowohl Legrand als auch ABB haben ähnliche Geräte, aber sie sind viel teurer.

Bei der Auswahl solcher Geräte ist darauf zu achten, dass es zwei Funktionen gibt

• Sicherstellen, dass die Hintergrundbeleuchtung der Schaltertaste eingeschaltet ist (nicht jeder tut dies);
• Wiederherstellung des aktuellen Zustandes nach einem Stromausfall.

Elko implementiert diese beiden Funktionen. Ein weiterer problematischer Punkt ist die Suche nach einem nicht selbsthaltenden Schalter. Ich habe solche Schalter in der beliebten Legrand Valena-Serie gefunden. Ein Bestellversuch zeigte jedoch, dass man solche Schalter ohne Vorbestellung auch in Moskau an nur wenigen Orten sofort kaufen kann.

Verwandte Materialien:

Wie macht man Durchgangsschalter?

Kommentare: 16

Ernsthaft
sag mir ob es jemand weiß)

Das Problem wird durch den Kauf eines Schlüsselschalters vom Typ P2K oder eines Kippschalters mit 2 Positionen in einem Radioteilegeschäft für ein paar Rubel gelöst.
P2K-Niederstrom-Niederspannungsschalter, beim Schalten der Beleuchtung im Haus brennt es nach einem Dutzend Schaltern durch.

Am 28. Dezember waren diese Schalter in den Geschäften von OBI und Leroy Merlin zu sehen, Preis ab 72 R? und 240 Rubel Dies ist in Moskau Auf Altufevsky sh. und auf Borovsky. Ich weiß nichts über andere. Ja, ich habe gehört, dass es in Woronesch gibt.

Alle Schalter und Schalter dienen einem Zweck - zum richtigen Zeitpunkt den Stromkreis zu schließen oder zu öffnen (die Beleuchtung ein- oder auszuschalten). Diese Geräte sind unterschiedlicher Art und unterscheiden sich in der Ausführung. In diesem Artikel werden wir verstehen, was Schalter und Schalter sind und wie sie sich voneinander unterscheiden.

Schema der Installation der Steuerleitung von drei oder mehr Stellen

Universelle Option - Regulierung der Lichtquellen von 3 Punkten. An seiner Basis die Anzahl der Schalter kann auf 10 oder mehr erhöht werden. Die Erstellung eines Stromkreises erfolgt durch 3 Elemente: zwei Durchgangs- und ein Kreuzgerät.

An den Enden der Schaltleitung werden Durchgangsgeräte montiert, im Bereich zwischen diesen Elementen wird ein Kreuzgerät eingebaut. Wenn der erste Schalter eingeschaltet wird, fließt der Phasenstrom durch die Basisschaltung, die Beleuchtungsvorrichtung leuchtet auf. Wenn der Kreuzschalter gedrückt wird, wird der Stromkreis geöffnet. Beim Einschalten fließt Strom durch die Eingangsleitung. In dieser Position ist einer der Kontakte permanent in Phase. Beim dritten Schalter ist das Verfahren zum Schließen und Öffnen des Stromkreises ähnlich wie beim ersten Gerät.

Wenn Sie die Beleuchtung von vielen Stellen aus steuern möchten, wird die erforderliche Anzahl von Kreuzgeräten zwischen den Durchgangsprodukten installiert.

Dieses Schema geht von 7 Anschlüssen in der Anschlussdose aus.

Da für alle Optionen drei Schaltungen in der Schaltung vorhanden sind, werden drei Einzel- und Kreuzschalter verwendet. Häufiger werden jedoch gepaarte Durchgangs- und Kreuzprodukte verwendet (2 Doppel- und ein Einzel). Durchlaufprodukte an den Enden der Linien können durch Drei-Schlüssel-Elemente ersetzt werden. Der Verbraucher entscheidet selbstständig, welche Option für ihn bevorzugt wird.

Verbindungen von mehreren Standorten sind in Hochhäusern üblich. Normalerweise ist ein Schalter dafür ausgelegt, die Beleuchtung von drei Stockwerken zu steuern. Sie breitet sich auch in Privathaushalten aus, wo es viele Außenleuchten gibt (Gartenwege, Gartenlauben, Tore, Garagen).

Analyse der Schaltpläne der Kontaktgruppen des Geräts

Wenn wir das klassische (Ein-Tasten-)Design des Geräts nehmen, hergestellt beispielsweise von ABB, und dem Benutzer den Rücken zuwenden, öffnet sich das folgende Bild.

Auf der Basisplatine befinden sich 4 Klemmenpaare, die jeweils mit den entsprechenden Symbolen – in diesem Fall „Pfeile“ – gekennzeichnet sind. Mit einer solchen technischen Bezeichnung gibt der Hersteller dem Nutzer Hinweise auf den korrekten Anschluss des Gerätes.

So sieht die Klemmenbelegung des Gerätes mit Rückwärtssperrfunktion aus. Unterschiede zu dem oben gezeigten Design sind offensichtlich. Aus diesen Gründen wählen sie normalerweise die gewünschte Konfiguration des Geräts.

Die ankommenden "Pfeile" zeigen die gemeinsame (Wechsel-) Kontaktgruppe an. Abgehende „Pfeile“ markieren eine feste Kontaktgruppe.

Schematisch sieht das Zusammenspiel von Gruppen wie in der folgenden Abbildung aus:

Farbige Linien zeigen herkömmlicherweise, wie die Kontaktgruppen innerhalb des Zwischenschaltgeräts angeordnet sind. Jedes Paar von Arbeitsanschlüssen ist mit Symbolen gekennzeichnet, die die Eingangs- und Ausgangsgruppen anzeigen

Von dem ersten am Stromkreis beteiligten Durchgangsschalter kommen Leiter zu den Klemmen der gemeinsamen (Umschalt-)Gruppe des Schützes. Dementsprechend treten Leiter aus den Anschlüssen der zweiten (permanenten) Gruppe des Schützes heraus, die mit dem ebenfalls in den Stromkreis einbezogenen Durchgangsschalter Nummer zwei verbunden sind.

Dies ist eine klassische Variante mit zwei Durchgangs- und einer Wendeeinrichtung.

Schema für die Einführung eines Kreuzgeräts in einen Stromkreis zwischen zwei Geräten mit Durchgangswirkung. Typischerweise ist diese Lösung typisch für Schaltungen, die in Wohngebäuden verwendet werden.

Ein Gerät, das die Rolle eines Wendeschalters spielen soll, kann tatsächlich in einem von zwei Modi zum Schalten eines Stromkreises verwendet werden:

1. Direct Switching ist ein Analogon von zwei Pass-Through-Geräten.
2. Cross-Switching ist der Hauptzweck.

Die Konfiguration der ersten Option wird tatsächlich durch die Funktionalität einer direkten Verbindung mit der Möglichkeit der Kommunikation oder Trennung dargestellt.

Die zweite Konfigurationsmethode (durch Setzen von Jumpern) fügt das Gerät ein Betriebsmodus durch Schaltkreis mit Umkehrung.

Die Umkehrvorrichtung unterstützt die Konfiguration (durch Jumper) für eine von zwei möglichen Modusfunktionen. Somit fungiert der Kreuzschalter als eine Art Universalgerät.

Somit sehen Zwischenschalter funktionell nicht nur wie Schalter für künstliche Lichtquellen aus, sondern wie Schalter mit universeller Wirkung. Dieser Faktor erweitert die Funktionalität solcher Geräte und macht sie für die Verwendung in verschiedenen Montageoptionen geeignet.

Der Unterschied zwischen einem Pass-Through-Switch und einem herkömmlichen Switch

Es ist praktisch, Durchgangsschalter zu verwenden (was es ist - wir haben es bereits auf den Seiten der Website herausgefunden), um ein Beleuchtungsgerät von verschiedenen Orten aus zu steuern. Daher ist es notwendig, mehrere Lichtquellensteuerungen im Stromkreis zu installieren, d.h. mehrere Walk-Through- oder Mid-Flight-Switches.

Solche Schalter sind in langen Durchgangsräumen sehr praktisch: Korridore, Treppen, Durchgänge. Jetzt werden sie oft im Schlafzimmer installiert - einer am Eingang ("ging rein - eingeschaltet"), der andere - neben dem Bett ("hinlegen - ausgeschaltet"). Der Komfort bei der Verwendung besteht darin, dass Sie nicht zurückkehren müssen, um das Licht auszuschalten.

Zur Steuerung separater Lichtquellen in Wohnungen und Büros gelten

Schaltplan Schalter

. In diesem Fall können Sie die Beleuchtung an zwei, drei oder mehr Stellen ein- und ausschalten.

Durchgangsschalter können zusammen mit einem Dimmer angeschlossen werden. Hier erfahren Sie mehr über dieses Schema.

Wenn Sie ins Büro gegangen sind - das Licht eingeschaltet und sich dann auf den Schreibtisch gesetzt und die Tischlampe eingeschaltet haben, können Sie das Deckenlicht ausschalten, ohne vom Tisch aufzustehen.

In Privathäusern in Kombination mit Nebengebäuden ist es auch sehr praktisch, einen Durchgangsschalter zu installieren: Bevor Sie das Haus im Hauswirtschaftsraum verlassen, schaltet er das Licht ein, und wenn Sie diesen Raum durch die zur Straße führende Tür verlassen, können Sie dies tun schalten Sie das Licht aus, ohne zum Haus zurückzukehren. Und solche Schalter können mehrere für eine Lichtquelle installiert werden.

Auf dem Hinterhof für Lampen, die in Pavillons installiert sind, in der Nähe der Wege, ist es zweckmäßig, mindestens zwei Schalter zu haben, einen zum Ein- und Ausschalten im Haus, den zweiten direkt in der Nähe der Leuchte. Von zwei unabhängigen Punkten aus wird Strom von einem Stromkreis zum anderen übertragen. Sehr bequem und keine Notwendigkeit, Zeit zu verschwenden, um in die ursprüngliche Position zurückzukehren.

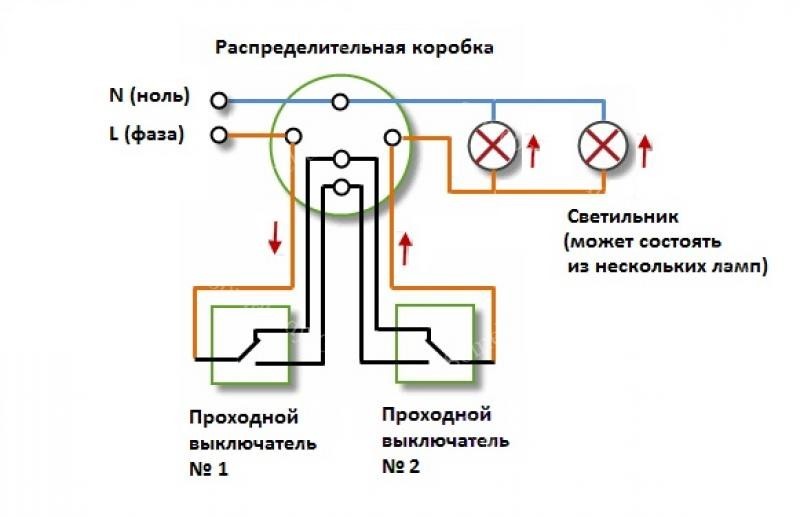

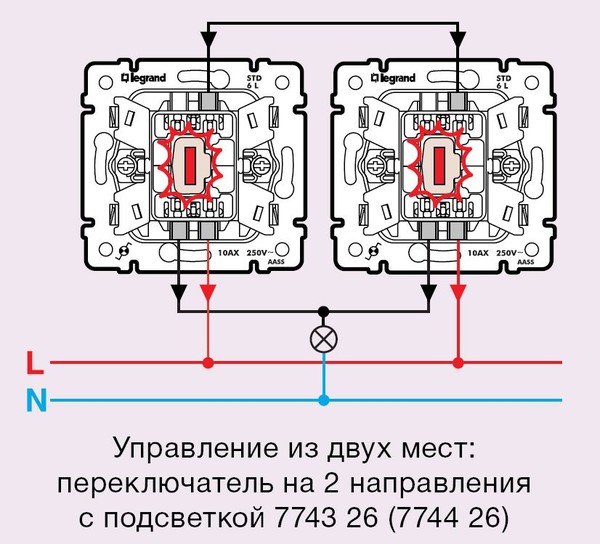

Schema zum Anschließen eines Durchgangsschalters von 2 Stellen

Die Schaltung des Pass-Through-Schalters von zwei Stellen aus erfolgt mit zwei Pass-Through-Single-Key-Geräten, die nur paarweise arbeiten. Jeder von ihnen hat einen Kontakt am Eintrittspunkt und ein Paar am Austrittspunkt.

Vor wie man Passthrough verbindet Schalter, der Anschlussplan zeigt alle Stufen übersichtlich an, ist es notwendig, den Raum mit dem entsprechenden Schalter im Bedienfeld spannungsfrei zu schalten.Danach muss zusätzlich die Spannungsfreiheit in allen Drähten des Schalters überprüft werden. Verwenden Sie dazu einen speziellen Schraubendreher.

Um die Arbeit auszuführen, benötigen Sie: Flach-, Kreuzschlitz- und Anzeigeschraubendreher, ein Messer, Seitenschneider, eine Wasserwaage, ein Maßband und einen Locher. Um Schalter zu installieren und Kabel in den Wänden des Raums zu verlegen, müssen die entsprechenden Löcher und Tore gemäß dem Anordnungsplan der Geräte hergestellt werden.

Im Gegensatz zu herkömmlichen Schaltern haben Pass-Through-Schalter nicht zwei, sondern drei Kontakte und können die „Phase“ vom ersten Kontakt auf den zweiten oder dritten schalten

Es ist nicht notwendig, Drähte in einem Abstand zu verlegen weniger als 15 cm von Decke. Sie können nicht nur versteckt angeordnet, sondern auch in Schalen oder Kisten gestapelt werden. Eine solche Installation ermöglicht es, Reparaturarbeiten im Falle einer Beschädigung des Kabels schnell durchzuführen. Die Enden der Drähte müssen in die Anschlussdosen geführt werden, in denen auch alle Verbindungen über Schütze hergestellt werden.

Installationsverfahren für 2-Punkt-Durchgangsschalter: Schaltplan

Alle Maßnahmen zum Installieren von Schaltgeräten werden auf der Grundlage eines Anschlussdiagramms von 2 Stellen von Durchgangsschaltern durchgeführt, das im Internet zu finden ist. Es unterscheidet sich von der Installation herkömmlicher Schalter, da hier drei statt der üblichen zwei Adern vorhanden sind. In diesem Fall werden zwei Drähte als Brücke zwischen zwei Schaltern verwendet, die sich an verschiedenen Stellen im Raum befinden, und der dritte dient zur Versorgung der Phase.

In einem solchen Schema kann jede Art von Lampen als Beleuchtungsquelle verwendet werden - von herkömmlichen Glühlampen bis hin zu Leuchtstoff-, Energiespar- und LED-Lampen

Fünf Drähte sollten an die Anschlussdose angeschlossen werden: Stromversorgung von der Maschine, drei Kabel, zu den Schaltern gehen, und ein zum Beleuchtungskörper gerichtetes Steckkabel. Beim Erstellen eines Anschlussdiagramms für einen Single-Gang-Durchgangsschalter werden dreiadrige Kabel verwendet. Nullleiter und Masse werden direkt zur Lichtquelle geführt. Brauner Phasendraht, der Strom liefert, geht durch die Schalter, gemäß dem Diagramm, und Ausgang zur Beleuchtungslampe.

Die Schalter sind an der Unterbrechung des Phasendrahts angeschlossen, und Null wird nach dem Passieren des Anschlusskastens zur Beleuchtungseinrichtung geleitet. Das Durchführen der Phase durch den Schalter gewährleistet die Sicherheit während der Reparatur und Wartung der Leuchte.

Die Installation des Durchgangsschalters besteht aus der folgenden Abfolge von Aktionen:

• die Enden der Drähte sind abisoliert;
• Mit dem Indikator muss der Phasendraht bestimmt werden.
• Durch Verdrillen sollte der Phasendraht mit einem der Drähte des ersten Schalters verbunden werden (hier werden weiße oder rote Drähte verwendet);
• die Drähte sind durch die Nullanschlüsse der Schalter miteinander verbunden;
• Verbinden eines separaten Drahtes des zweiten Schalters mit der Lampe;
• in der Anschlussdose wird der Draht von der Lampe mit dem Neutralleiter verbunden;

Wenn Sie Durchgangsschalter selbst installieren, müssen Sie auf die Sicherheit achten

Mängel

1

Wenn Ihre Glühbirne durchgebrannt ist und ersetzt werden muss, ist es mit diesem Schema nicht sofort möglich zu verstehen, ob das Licht an oder aus ist.

Es wird unangenehm, wenn die Lampe beim Austauschen einfach vor Ihren Augen explodieren kann. In diesem Fall ist es am einfachsten und zuverlässigsten, den Lichtschalter im Armaturenbrett auszuschalten.2

Und je mehr Lichtpunkte Sie haben, desto mehr davon befinden sich in den Anschlussdosen. Das direkte Anschließen des Kabels gemäß Diagrammen ohne Anschlussdosen reduziert die Anzahl der Verbindungen, kann jedoch manchmal entweder den Kabelverbrauch oder die Anzahl seiner Adern erhöhen.

Wenn Ihre Verkabelung unter der Decke verläuft, müssen Sie das Kabel von dort zu jedem Schalter absenken und dann wieder anheben. Hier bietet sich am besten der Einsatz von Stromstoßrelais an.

Namhafte Hersteller von Pass-Through-Switches

Legrand ist ein führendes Unternehmen auf dem Markt für Elektrogeräte. Die Nachfrage nach begehbaren Schaltern von Legrand beruht auf der hohen Qualität der Produkte, der einfachen Installation, dem Komfort bei der weiteren Bedienung, dem stilvollen Design und der flexiblen Preisgestaltung. Der einzige Nachteil ist die Notwendigkeit, den Montageort anzupassen. Wenn es nicht zum Produkt passt, kann es schwierig sein, es zu installieren, was gemäß dem Anschlussplan des Legrand-Durchgangsschalters durchgeführt wird.

Durchgangsschalter von Legrand

Eine Tochtergesellschaft von Legrand ist das chinesische Unternehmen Lezard. Von der einheimischen Marke blieb jedoch nur ein stilvolles Design übrig. Die Verarbeitungsqualität ist aufgrund der niedrigen Produktionskosten viel geringer.

Einer der führenden inländischen Hersteller von Elektrogeräten ist die Firma Wessen, die Teil der Firma Schneider Electric ist. Alle Produkte werden nach den neuesten Technologien auf modernen ausländischen Anlagen hergestellt und entsprechen den europäischen Qualitätsstandards.Die Modelle haben ein universelles, stilvolles Design, mit dem Sie jedes Element in jeden Innenraum einfügen können. Eine Besonderheit von Wessen-Schaltern ist die Möglichkeit, den Zierrahmen ohne Demontage des Geräts auszutauschen.

Ein weiterer ebenso bekannter Hersteller ist das türkische Unternehmen Viko. Die Produkte zeichnen sich durch hohe Verarbeitungsqualität, Zuverlässigkeit und Langlebigkeit aus, erfüllen die Anforderungen der elektrischen Sicherheit und europäischer Qualitätsstandards. Bei der Herstellung des Rumpfes Das Gerät verwendet feuerfesten, langlebigen Kunststoff, der für eine große Anzahl von Arbeitszyklen ausgelegt ist.

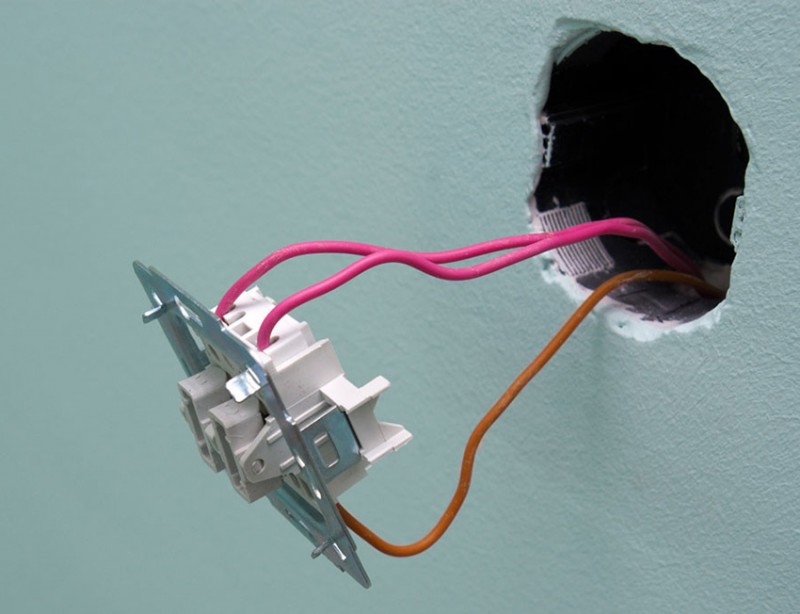

Der Durchgangsschalter hat im Gegensatz zum üblichen Schalter drei leitende Drähte

Die türkische Marke Makel bietet qualitativ hochwertige, zuverlässige, sichere und stilvolle Produkte. Dank der Möglichkeit, eine Schleife ohne Anschlussdose anzuschließen, wird die Installation von Schaltern einfacher und die weitere Bedienung ist komfortabel und sicher.

Beliebte Reihe von Durchgangsschaltern

Durchgangsschalter Legrand aus der Serie Velena zeichnen sich durch ein stilvolles Design und eine Vielzahl von Farbvarianten aus. Hier werden Ein- und Zwei-Schlüssel-Produkte vorgestellt, die über eine Staub- und Feuchtigkeitsschutzschicht verfügen. Sie können einen Schalter ab 300 Rubel kaufen.

Die Celiane-Serie umfasst Produkte, bei denen die runden Tasten in ein Quadrat eingeschrieben sind. Sie können berührungslos mit Hebeln oder geräuschlos sein. Die Kosten für Schalter beginnen bei 700 Rubel. Das exklusive Celiane-Sortiment umfasst eine begrenzte Anzahl handgefertigter Schalter aus Marmor, Bambus, Porzellan, Gold, Myrte und anderen Materialien. Rahmen werden auf Bestellung gefertigt. Der Preis für das Produkt beginnt bei 5,9 Tausend Rubel.

Farblösungen für Schalter der Serie Celiane

Die beliebtesten Schalterserien von Lezard sind Demet, Mira und Deriy. Hier sind Produkte aus nicht brennbarem Polycarbonat, das die Anforderungen der elektrischen Sicherheit erfüllt. Leitfähige Elemente bestehen aus Phosphorbronze, die sich durch hohe Leitfähigkeit und geringe Erwärmung auszeichnet. Sie können einen Ein-Tasten-Schalter durch Durchgang von 125 Rubel kaufen.

Die W 59 Frame-Serie von Wessen nutzt ein Baukastenprinzip, das es Ihnen ermöglicht, 1 bis 4 Geräte horizontal oder vertikal in einem Rahmen zu installieren. Der Preis des Produkts beträgt 140 Rubel. Einzel- und Doppelschalter aus der Asfora-Serie zeichnen sich durch ein schlichtes Design, aber hochwertige Verarbeitung aus, die für 450 Rubel gekauft werden können.

Zu den beliebten Makel-Serien gehören Defne und Makel Mimoza. Der Körper der Geräte besteht aus hochwertigem Kunststoff und ist mit einem internen zuverlässigen Mechanismus ausgestattet. Die Kosten für Produkte beginnen bei 150 Rubel.

Beim Drücken des Ein-/Ausschalters wird der bewegliche Kontakt des Durchgangsschalters von einem Kontakt auf den anderen umgelegt und schafft so die Voraussetzung für einen neuen Stromkreis in der Zukunft

Das Funktionsprinzip und die Installation von Schaltgeräten bereiten keine wesentlichen Schwierigkeiten. Muss erst lernen Schaltplan und folgen empfehlungen zu elektrischen Sicherheitsregeln, die eine zuverlässige und sichere Installation von Geräten ermöglichen und so eine bequeme und komfortable Steuerung von Beleuchtungskörpern im Haus gewährleisten.

So schließen Sie einen Durchgangsschalter an: Schaltplan-Video

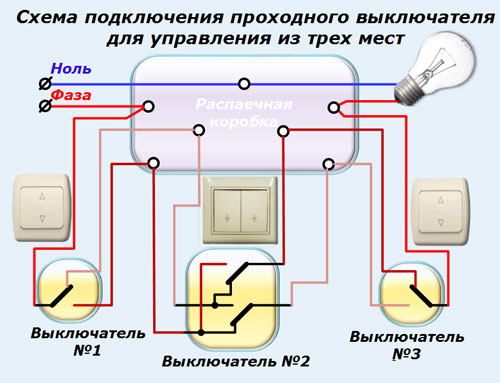

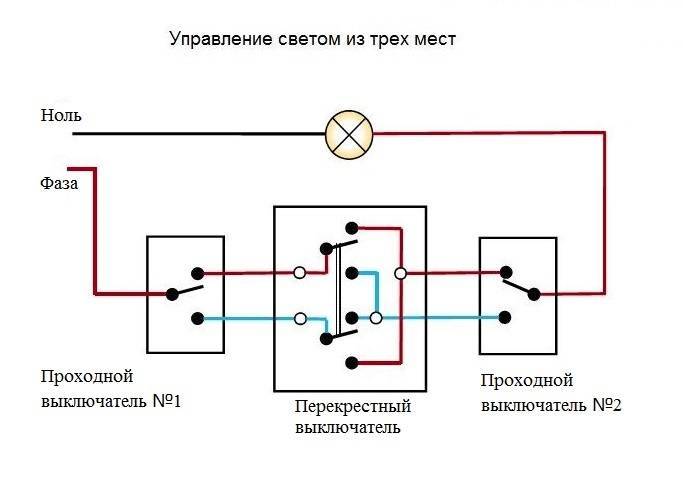

Verbindung mit drei Kontrollpunkten

Wenn die Anzahl der Punkte des Durchgangsschalters zwei übersteigt, werden zusätzlich zu einfachen Schaltelementen auch Steuervorrichtungen vom Kreuztyp benötigt.

Dieser Typ zeichnet sich dadurch aus, dass er zwei Paare von Eingangs- und Ausgangskontakten hat, daher wird ein vieradriges Kabel zu ihm gezogen. Zur Realisierung der Kette befinden sich an erster und letzter Stelle herkömmliche Durchflussstrukturen, in der Mitte kreuzen sich solche.

Das kombinierte Schema wird wie folgt erstellt:

• der gemeinsame Kontakt des ersten Schalters wird mit der Boxphase kombiniert;
• die Ausgangskontakte der ersten Vorrichtung sind mit einem Paar Eingangskontakte von der Kreuzvorrichtung verbunden;
• die Ausgangskontakte der gekreuzten Ausführung werden mit den Eingangskontakten des nächsten gekreuzten oder letzten (konventionellen) Leistungsschalters kombiniert;
• der gemeinsame Kontakt des letzten konventionellen Steuerelements in der Kette ist mit dem Eingangskontakt des elektrischen Geräts verbunden;
• der Ausgang des Elektrogeräts ist mit dem Phasenkontakt des Anschlusskastens verbunden.

Es ist zu beachten, dass die Anzahl der Kontrollpunkte in diesem Schema nicht begrenzt ist. Unter Beibehaltung des Prinzips, herkömmliche Strukturen an den Enden der Kette zu platzieren und in der Mitte zu kreuzen.

3-Punkt-Schaltertypen

Schaltet mit drei Orte werden durch zwei repräsentiert Art der Produkte: Durchgang und Kreuz. Letzteres kann nicht ohne ersteres verwendet werden. Nach dem Funktionsprinzip werden Querschnitte unterteilt in:

1. Tastaturen.
2. Schwenken. Ein Drehmechanismus wird verwendet, um die Kontakte zu schließen. Sie werden in einer Vielzahl von Designs präsentiert und kosten mehr als üblich.

Unter Berücksichtigung der Installation werden die Kreuze unterteilt in:

1. Overhead. Die Montage erfolgt oben auf der Wand, es ist keine Aussparung in der Wand erforderlich, um das Gerät zu installieren.Wenn die Dekoration des Raums nicht geplant ist, ist diese Option ideal. Aber solche Modelle sind nicht zuverlässig genug, weil sie externen Faktoren unterliegen;
2. Eingebettet. In die Wand eingebaut, geeignet für Verkabelungsarbeiten in Gebäuden aller Art. Entsprechend der Größe des Schaltkastens wird ein Loch in der Wand vorbereitet.

Kontrollpunkt

Im Gegensatz zum klassischen Modell hat der Durchgangsschalter drei Kontakte und einen Mechanismus, der ihre Arbeit kombiniert. Der Hauptvorteil des Produkts ist die Möglichkeit, an zwei, drei oder mehr Punkten ein- oder auszuschalten. Der zweite Name eines solchen Schalters ist "toggle" oder "duplicate".

Das Design des Zweitasten-Durchgangsschalters ähnelt zwei voneinander unabhängigen Single-Gang-Schaltern, jedoch mit sechs Kontakten. Äußerlich ist ein Durchgangsschalter nicht von einem herkömmlichen Schalter zu unterscheiden, wäre da nicht eine besondere Kennzeichnung darauf.

Schema zum Anschließen der Drähte des Durchgangsschalters in der Anschlussdose

Stromkreis ohne Masseleiter. Jetzt kommt es vor allem darauf an, die Schaltung in der Anschlussdose richtig zusammenzubauen. Vier 3-adrige Kabel sollten hineingehen:

Stromkabel von der Schaltschrank-Beleuchtungsmaschine

Kabel zum Schalter 1

Kabel zu Schalter Nr. 2

Kabel für Lampe oder Kronleuchter

Beim Anschließen von Drähten ist es am bequemsten, sich an der Farbe zu orientieren. Wenn Sie ein dreiadriges VVG-Kabel verwenden, hat es zwei übliche Farbmarkierungen:

weiß (grau) - Phase

blau - null

gelbgrün - erde

oder die zweite Möglichkeit:

Weiß grau)

braun

Schwarz

Um im zweiten Fall eine korrektere Phaseneinstellung zu wählen, lesen Sie die Tipps aus dem Artikel „Farbmarkierung von Drähten. GOSTs und Regeln.“

Die Montage beginnt mit Nullleitern. Verbinden Sie die Nullader vom Kabel der Einführungsmaschine und die ausgehende Null auf der Lampe an einer Stelle über die Autoterminals.

Als nächstes müssen Sie alle Erdleiter anschließen, wenn Sie einen Erdleiter haben. Ähnlich wie bei den Neutralleitern kombinieren Sie die „Masse“ des Eingangskabels mit der „Masse“ des ausgehenden Kabels für die Beleuchtung. Dieser Draht ist mit dem Körper der Lampe verbunden.

Es bleibt, die Phasenleiter richtig und fehlerfrei anzuschließen. Die Phase des Eingangskabels muss mit der Phase des Ausgangskabels an der gemeinsamen Klemme des Durchgangsschalters Nr. 1 verbunden werden. Und verbinden Sie die gemeinsame Ader vom Durchgangsschalter Nr. 2 mit einer separaten Wago-Klemme mit dem Phasenleiter des Kabels für die Beleuchtung. Nachdem alle diese Verbindungen hergestellt wurden, müssen nur noch die sekundären (abgehenden) Adern von Switch Nr. 1 und Nr. 2 miteinander verbunden werden

Und es spielt keine Rolle, wie Sie sie verbinden.

Sie können sogar die Farben mischen. Aber es ist besser, sich an die Farben zu halten, um in Zukunft nicht verwirrt zu werden. Darauf können Sie die Schaltung fertig aufgebaut betrachten, Spannung anlegen und die Beleuchtung kontrollieren.

Die grundlegenden Verbindungsregeln in diesem Schema, die Sie sich merken müssen:

• Die Phase von der Maschine muss zum gemeinsamen Leiter des ersten Schalters kommen
• Die gleiche Phase sollte vom gemeinsamen Leiter des zweiten Schalters zur Glühbirne gehen
• Die beiden anderen Hilfsleiter werden im Anschlusskasten miteinander verbunden
• Null und Masse werden direkt ohne Schalter direkt auf die Glühlampen geführt

Kreuz

Cross-Modelle mit 4 Pins, mit denen Sie zwei Pins gleichzeitig verbinden können. Im Gegensatz zu Walk-Through-Modellen können Cross-Modelle nicht alleine verwendet werden. Sie werden komplett mit Durchgängen installiert, sie sind auf den Diagrammen identisch bezeichnet.

Diese Modelle erinnern an zwei gelötete Einfachschalter. Die Kontakte werden durch spezielle Metallbrücken verbunden. Nur eine Schalttaste ist für die Bedienung des Kontaktsystems zuständig. Ggf. modellübergreifend das kannst du selbst machen.

Funktionsprinzip des Quertrennschalters

Das Durchgangsgerät zum Ein- und Ausschalten des Lichts im Inneren hat vier Anschlüsse - es sieht genauso aus wie gewöhnliche Schalter. Eine solche interne Vorrichtung ist für die Querverbindung der beiden Leitungen erforderlich, die der Schalter regeln wird. Der Trennschalter kann in einem Moment die beiden verbleibenden Schalter öffnen, wonach sie miteinander verbunden werden. Das Ergebnis ist das Ein- und Ausschalten des Lichts.
