Warum man tragende Wände nicht wegwerfen kann

Nützliche Tipps von Profis

• Stellen Sie vor Beginn der Arbeiten sicher, dass keine Kabel in der Wand verborgen sind. Dazu werden spezielle Geräte verwendet. Der neue Plan sollte auf der Zeichnung dargestellt und hinterlassen werden, falls Sie eine Wand bohren oder irgendwelche Aktionen an ihr ausführen müssen.
• Die Wahl der Methode zur Durchführung der Arbeiten hängt von den finanziellen Möglichkeiten und der Verfügbarkeit von Werkzeugen ab. Die billigste, aber zeitaufwändigste Methode wäre die Verwendung von Meißel und Hammer. Der zukünftige Blitz muss in Segmente unterteilt werden und mit einem Meißel entlang der markierten Linien gehen. Das Werkzeug wird entlang der Kante installiert. Dann sollte es quer eingebaut werden, um die gewünschte Tiefe auszuschlagen.
• Die Arbeit geht schneller, wenn Sie eine Bohrmaschine mit Schlagfunktion oder einen Bohrhammer verwenden. Bei letzterem können Sie Düsen in Form eines Spatels oder Bohrers verwenden. Hier wird das Prinzip etwas anders sein. Es besteht darin, viele Löcher bis zu einer Tiefe von 20 mm zu bohren. Dann werden die Lücken zwischen den Löchern mit einer Perforationsklinge entfernt. Es sollte entlang der Linie platziert werden. Andernfalls kann überschüssiges Material herausschlagen, was dann mehr Mischung zum Einbetten erfordert.
• Wer keine Angst vor Staub hat, aber kein Geld für eine Mauernutfräse inklusive Miete ausgeben möchte, kann auf einen Winkelschleifer zurückgreifen. Es ermöglicht Ihnen, glatte Kanten des Blitzes zu erzielen. Diese Methode eignet sich am besten für diese Phase der Reparatur, wenn grobe Arbeiten durchgeführt werden und der Staub für die Räumlichkeiten nicht so schlimm ist. Wenn die Manipulationen zu einem Zeitpunkt durchgeführt werden, an dem in anderen Räumen bereits eine endgültige Reparatur erfolgt, sollten Sie sich darauf einstellen, dass der entstehende Staub auch mit einem Staubsauger nur schwer zu bewältigen ist.

Es ist sehr wichtig, den Schnittpunkt von Blitzen auszuschließen.Bevor Sie zukünftige Rillen markieren, sollten Sie die Wände mit einem Detektor auf das Vorhandensein eines Metallrahmens überprüfen.

Eine gute Möglichkeit, das Arbeiten mit tragenden Wänden zu vermeiden, besteht darin, die Verkabelung in einem Raum im Loftstil zu verlegen. Die externe Position der Drähte sieht recht modern aus, eliminiert die staubige Arbeit des Meißelns in der Nähe der Wände und ermöglicht es Ihnen auch, sofort zu verstehen, wo sich die Kommunikation befindet und an welchen Stellen Sie die Wände bohren können. Wenn Sie nicht wissen, an wen Sie sich für eine Gating-Genehmigung wenden müssen, sollten Sie sich erkundigen, wo sich der Entwicklungsbetrieb befindet. Sie bestimmt die Möglichkeit, solche Arbeiten auszuführen.

Wenn Sie ein echter Glückspilz sind und einen Wall Chaser zur Verfügung haben, müssen Sie trotzdem damit arbeiten können. Da das Gerät eine ziemlich beeindruckende Masse hat, ist es am bequemsten, vertikale Rillen herzustellen, die sich von oben nach unten bewegen. Dadurch können Sie weniger Kraft aufwenden, da sich das Gerät unter seinem eigenen Gewicht nach unten bewegt.

Entfernungen, Tiefe, Blitzbreite

Auf welche Nuancen sollte man achten, wenn man Wände nach Kabeln durchsucht? Das sind zunächst die Mindestabstände und Einrückungen. Bitte halten Sie sich an folgende Richtlinien und Regeln:

Der Name der Dimension für das Strobe	Mindestabstand
Von der Ecke der Wand	10cm
Vom Türrahmen	10cm
Von der Decke	15-20cm
Vom Boden	15-20cm
Von der Neigung des Fensters	10cm
Von der Gasleitung	40cm

maximale Blitztiefe – 25 mm

bei Verlegung eines Kabels ohne Riffelung ist eine Breite bis 5 mm ausreichend

bei Verwendung von Wellen - 20-25 mm

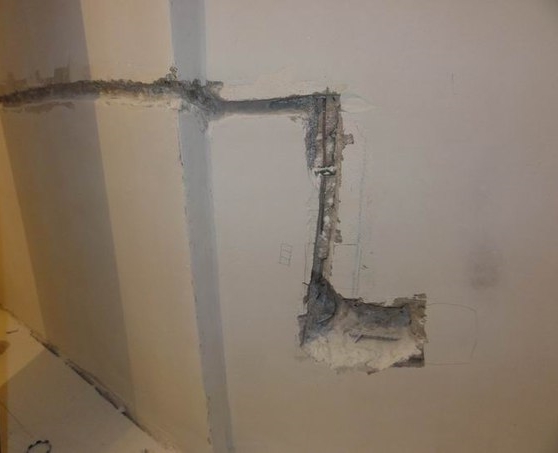

Achten Sie auch auf die Position der Nut relativ zur Buchse. Es sollte nicht direkt in die Mitte gehen.

Richten Sie es immer näher an den Rändern aus.Und auch links oder rechts spielt eine Rolle.

Wenn sich die zukünftige Steckdose oder der zukünftige Schalter in der Nähe der Tür befindet, ist es richtiger, das Tor genau an der von der Tür entfernten Kante zu halten. Andernfalls beschädigen Installateure mit einem langen Dübel bei der Montage der Türen das Kabel beim Bohren.

Auch beim Toren verwenden sie oft eine Laserebene. Erstens erleichtert und beschleunigt es die Arbeit. Und zweitens wird das Kabel perfekt gleichmäßig verlegt.

Wenn Sie in Zukunft unter dem Bild eine Schraube in die Wand bohren, wissen Sie genau, wie viele Millimeter von der Steckdose entfernt Sie ein Kabel unter dem Putz haben.

Es müssen keine komplizierten Geräte und ausgefallenen Wandscanner verwendet werden, um Drähte unter dem Putz zu erkennen.

Die richtige Schnittrichtung ist von oben nach unten. Sie werden weniger müde sein und die Schwerkraft hingegen wird Ihnen bei der Arbeit behilflich sein.

Es reicht aus, die Mauernutfräse an der Wand zu befestigen, dann erledigen hochwertige Scheiben und die Schwerkraft der Erde die meiste Arbeit für Sie.

Folgen des Gatings in einem Plattenhaus

Hallo alle! Normalerweise habe ich dank des Forums und seiner Bewohner Antworten auf alle meine Fragen durch die Suche gefunden! Aber jetzt habe ich beschlossen, um Rat zu fragen. Die Quintessenz ist dies:

Vor ein paar Jahren habe ich mit einer Badezimmerrenovierung begonnen. Das Haus ist eine gewöhnliche Steckdose, P-30-Serie. Über ein bekanntes Portal, eine Art soziales Netzwerk für Kunden und Teams, wurden Performer gefunden. Die Darsteller erwiesen sich letztendlich als äußerst skrupellos, aber wir werden nur über einen Punkt sprechen. Zum Verlegen von Rohren bohrten sie eine tragende Wand und zwar horizontal. Für eine Dicke von 20 bis 30 mm (unter 20 mm Polypropylen). Ich fing gerade an, mir darüber Sorgen zu machen, weil ich anfing zu meistern Arbeitstechnik und was möglich ist und was nicht.Jetzt frage ich mich, was ich damit machen soll. Ich hänge ein Foto an. Weiß jemand wie dick diese Mauer ist? Lohnt es sich, sich mit dieser Frage an MNIITEP zu wenden? (das Institut, das das Haus entworfen hat). Kurz gesagt, ich möchte die Meinung der Leute hören. Leider gibt es keine Fotos mit gerillten, aber nicht verputzten Wänden.

Bis zu 3 cm Tiefe und bis zu 3 m Länge sind technisch erlaubt, werden aber in der Praxis nicht eingehalten. Wenn Sie bisher keine Probleme hatten, machen Sie sich keine Sorgen, alles ist in Ordnung. Die Dicke der Putzschicht kompensiert auch Störungen durch die Platte.

Vielen Dank! Ich hoffe wirklich, dass nichts Schlimmes passiert.

Das Ereignis hat bereits stattgefunden.

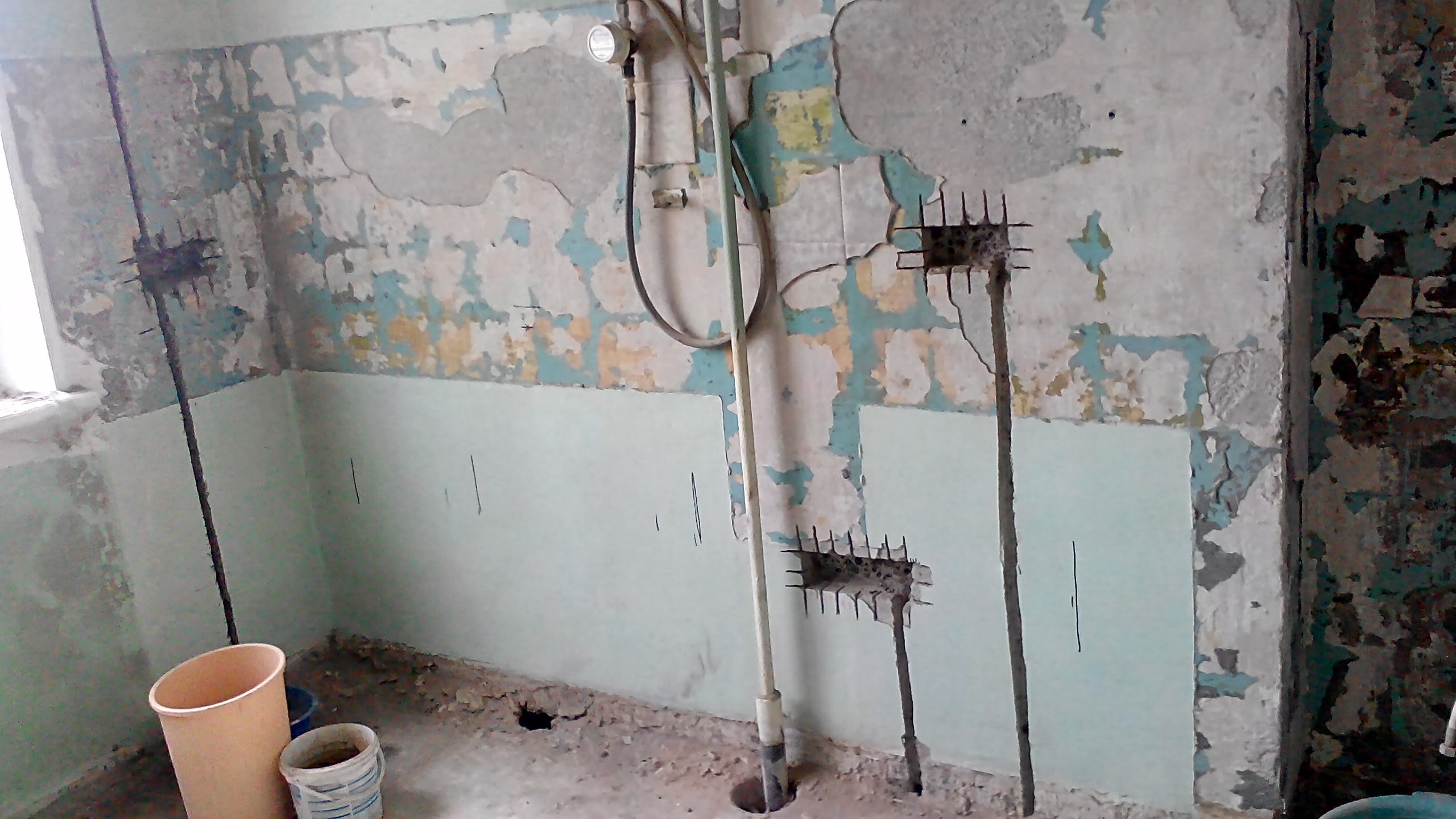

und vor ein paar Jahren - die Kabine kann in jede Richtung gekippt werden - hält sie nichts als ihr eigenes Gewicht

Achten Sie auf das Foto, die Kabine ist zerlegt

und vor ein paar Jahren - die Kabine kann in jede Richtung gekippt werden - hält sie nichts als ihr eigenes Gewicht

Ja. Fotos und Plan - von verschiedenen Objekten.

Und welches regulatorische Dokument erlaubt dies für mich für die allgemeine Entwicklung.

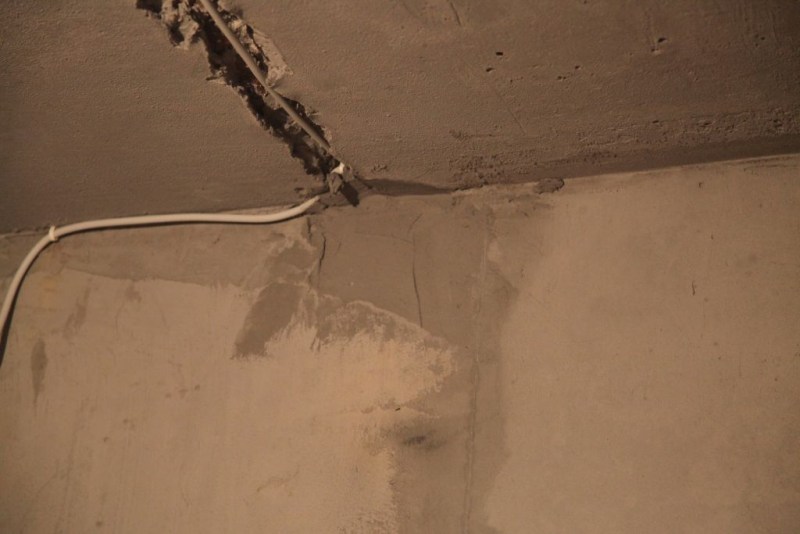

anscheinend hat tom nicht auf das horizontale gating geachtet. früher gab es einen Erlass der Moskauer Regierung vom 8. Februar 2005 N 73-PP „Über das Verfahren zum Wiederaufbau von Räumlichkeiten in Wohngebäuden auf dem Territorium der Stadt Moskau“:

Anhang 2 LISTE DER BESCHRÄNKUNGEN VON MASSNAHMEN (ARBEITEN) ZUR UMBAU VON RÄUMLICHKEITEN IN WOHNHÄUSERN

1. In Wohngebäuden der Standardserie ist nicht erlaubt: 4.1. Geräteöffnungen, Nischen schneiden, Löcher in Pylonwände, Schlitzwände und Stützen (Zahnstangen, Pfeiler) sowie an Verbindungsstellen zwischen vorgefertigten Elementen stanzen. 4.2. Das Gerät shtrab in horizontalen Nähten und unter Innenwandpaneelen sowie in Wandpaneelen und Bodenplatten für die Platzierung von elektrischen Leitungen, Rohrleitungen.4.3. Installation zusätzlicher Öffnungen in den Wandpaneelen von in der Höhe benachbarten Räumen ohne Vereinbarung mit der Planungsorganisation - dem Autor des Projekts eines Wohngebäudes oder seines Nachfolgers und in deren Abwesenheit - ohne zusätzliches Fachwissen.

jetzt (ab 01.01.2012) PP-580.

es ist alles für Moskau. in den Regionen gibt es eine andere Anzahl von Dekreten.

Der Plan ist ein Spiegel in Bezug auf meinen, aber er spiegelt das Wesentliche wider. Die meisten Ressourcen haben genau eine solche Option veröffentlicht.

Ja. Fotos und Plan - von verschiedenen Objekten.

Ich habe dieses Dokument bereits kennengelernt, schade, dass ich vor zwei Jahren nichts davon wusste, aber ich habe auf die „Erfahrung“ der Brigade vertraut

1. In Wohngebäuden der Standardserie ist nicht erlaubt: 4.1. Geräteöffnungen, Nischen schneiden, Löcher in Pylonwände, Schlitzwände und Stützen (Zahnstangen, Pfeiler) sowie an Verbindungsstellen zwischen vorgefertigten Elementen stanzen. 4.2. Das Gerät shtrab in horizontalen Nähten und unter Innenwandpaneelen sowie in Wandpaneelen und Bodenplatten für die Platzierung von elektrischen Leitungen, Rohrleitungen. 4.3. Installation zusätzlicher Öffnungen in den Wandpaneelen von in der Höhe benachbarten Räumen ohne Vereinbarung mit der Planungsorganisation - dem Autor des Projekts eines Wohngebäudes oder seines Nachfolgers und in deren Abwesenheit - ohne zusätzliches Fachwissen.

jetzt (ab 01.01.2012) PP-580.

es ist alles für Moskau. in den Regionen gibt es eine andere Anzahl von Dekreten.

Verkabelung in monolithischen Häusern: Merkmale der elektrischen Verkabelung

Guten Tag. Das Thema des heutigen Artikels ist ziemlich relevant, obwohl es in der Praxis Wohnungseigentümer in neuen und alten Häusern wenig interessiert. Die Frage, die wir in diesem Artikel diskutieren werden, ist, ob es möglich ist und wie man in monolithischen Häusern versteckte Verkabelungen durchführt.

Problemstellung

Den von Ihnen gelesenen Veröffentlichungen und der Praxis bei der Arbeit in Neubauten nach zu urteilen, scheint das Mauern von Mauern in monolithischen Häusern überhaupt kein Problem zu sein. In der Praxis erfolgt die verdeckte Verkabelung im Zusammenhang mit Mauerdurchbrüchen in Wohnungen in Mehrfamilienhäusern nach folgender Regel:

Sie können jede Wand in jede Richtung eingraben, ohne das Bewehrungsnetz zu beschädigen. Wichtig ist die nachträgliche Versiegelung des Blitzes, mit einem Zement-Sand-Mörtel.

Aber ist es wirklich so? Beginnen wir mit den Vorschriften.

Verkabelung in monolithischen Häusern gemäß den Regulierungsgesetzen

Lassen Sie uns zunächst sehen, was sie über versteckte Verkabelung in behördlichen Dokumenten "sagen".

Viele Leute erinnern sich an SNiP 3.05.06-87. Aber diese Regeln gelten für Elektroarbeiten bei Unternehmen und gilt nicht für Wohngebäude. Es gibt SP 31-110-2003, das sich speziell mit Wohngebäuden befasst. Darin gibt es einen Punkt zur versteckten Installation der elektrischen Verkabelung: 14.5.

Der Kern dieses Absatzes lautet wie folgt: Versteckte, nicht festziehende elektrische Leitungen sind wie folgt zulässig:

• In den Strobes (Furchen) der Wände,
• In den Partitionen
• in der Überlappung,
• Unter der Putzschicht
• In der Estrichschicht
• In den Hohlräumen von Gebäudestrukturen.

Wir betrachten die Grundlage der Grundlagen: GOST R. 50571.1 - GOST R. 50571.18. Dies sind 18 elektrische Gesetze. Wir sehen: Die Installation von elektrischen Leitungen sollte die Leistung von Gebäudestrukturen nicht beeinträchtigen ... (GOST R. 50571.15-97).

Wichtig! Es ist erwähnenswert, dass es für Moskau ein Dekret der Moskauer Regierung vom 25.10.11 gibt. "Über das Verfahren zum Wiederaufbau von Räumlichkeiten in Wohngebäuden in der Stadt Moskau"

In Ziffer 11.11 heißt es: Verboten:

• Machen Sie Blitze in horizontalen (!) Nähten und unter Innenwandpaneelen;
• Machen Sie Nuten in Wandpaneelen und Bodenplatten für elektrische Leitungen, Rohrleitungen.

Es stellt sich die Frage, vielleicht suche ich an der falschen Stelle und die Verkabelung in monolithischen Häusern ist nachvollziehbar Gerät dieser Art Zuhause.

Was ist ein monolithisches haus

Erinnern wir uns, was ein monolithisches Haus ist. Tatsächlich ist ein monolithisches Haus ein Betonkasten, bei dem die tragenden Strukturen Außenwände und / oder Betonsäulen und Aufzugsschächte sind. Die inneren Trennwände monolithischer Häuser bestehen aus Schaumstoffblöcken oder einem anderen ähnlichen Material.

Was kann in einem monolithischen Haus nicht weggeworfen werden

Basierend nicht auf einem direkten Verbot des Mauerns in einem monolithischen Haus, sondern auf Vorschriften, die jegliche strukturellen Änderungen verbieten, die ihre Leistung beeinträchtigen könnten, ist es vernünftig, die Installation von versteckten Kabeln im Zusammenhang mit dem Mauern zu beschränken. Sie können keine Blitze machen:

• In allen tragenden Elementen eines monolithischen Hauses, einschließlich Außenwände, Boden und Decke;
• In Säulen und Balken eines monolithischen Hauses.

Wichtig! Im Gegensatz zu einem Plattenhaus kann man in einem monolithischen Haus nicht einmal Furchen für Abstiege (Aufstiege) von Kabeln zu Schaltern (Steckdosen) machen, die sich an tragenden Wänden (Säulen) befinden. Hinweis: Für tragende monolithische Konstruktionen dieser Hausart gilt das Mauerschlitzungsverbot bei monolithischen Häusern

Das Verbot der Verschottung von Innenwänden aus Schlackenblöcken und anderen ähnlichen Materialien gilt nicht

Hinweis: Für tragende monolithische Konstruktionen dieser Hausart gilt das Mauerschlitzungsverbot bei monolithischen Häusern. Das Verbot der Verschottung von Innenwänden aus Schlackenblöcken und anderen ähnlichen Materialien gilt nicht.

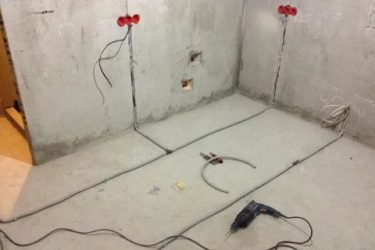

Wie man in einem monolithischen Haus versteckte Kabel herstellt

Wir werden die Regeln für die Unterputzverkabelung in monolithischen Mehrfamilienhäusern formulieren, die es ermöglichen, Verstöße gegen Normen und Bauvorschriften so weit wie möglich zu vermeiden.

Hinweis: Wenn es nicht möglich ist, die Herstellung von Meißeln in den tragenden Wänden eines monolithischen Hauses zu vermeiden, erfolgt dies, ohne die vertikale Bewehrung im Betonmonolithen zu beeinträchtigen. Die Tiefe der Nut sollte minimal sein, etwa 30 mm. Für die Herstellung von Shtraba wird die Methode des vertikalen Schneidens von Beton mit minimalem Meißeln in einem Winkel verwendet.

Um Probleme mit Aufsichtsbehörden zu vermeiden, müssen Sie:

Gestaltung von tragenden Wandplatten

Im Rahmen dieses Artikels erübrigt sich eine detaillierte Betrachtung aller Strukturelemente. Wir interessieren uns nur für zwei seiner Elemente: die innere Veredelung und die Schutzschichten.

Was ist eine innere Deckschicht und warum wird sie benötigt?

So offensichtlich die Antwort auch erscheinen mag, wenden wir uns den Standards zu.

GOST 11024-2012

Aufgrund dieser Definition ist es logisch anzunehmen, dass das teilweise Entfernen dieser Schicht nicht zu einer Verformung des Wandpaneels führt, aber dieser Umstand selbst bedeutet nichts. Für seine praktische Verwendung müssen Sie die Dicke kennen und seine Zusammensetzung ist sehr wünschenswert.

GOST 11024-2012 Sogar auf der Suche zu diesem Bild Man kann sich vorstellen, was passieren würde, wenn mindestens einer der Stäbe durchtrennt würde.

Was ist seine Dicke

Wenden wir uns noch einmal demselben GOST (11024-2012) zu.

Es ist klar, dass die Nenndicke nicht immer eingehalten werden kann, daher sieht die aktuelle Norm eine Abweichung vom Nennwert vor.

Bitte beachten Sie, dass das Schlüsselwort des Absatzes 6.2.3.8 „nicht mehr als“ lautet, d. h.

die Dicke dieser Beschichtung kann so unbedeutend sein, dass es einfach unmöglich ist, diesen Umstand in der Praxis zu nutzen.

Was soll er sein

GOST 11024-2012

Im Abschnitt zur Erläuterung der Dicke der inneren Deckschicht (6.2.3.8) war das Schlüsselwort „nicht mehr“, in diesem Fall „nicht weniger“, und dies ist kein Zufall, sondern angesichts der Betriebsbedingungen, der Abmessungen und Lage der Trajektorie der elektrischen Leitungen mit anschließender Abdichtung des zerstörten Betonteils mit einer ähnlichen Lösung, kann davon ausgegangen werden, dass keine der Funktionen, die die Schutzschicht erfüllen sollte, verloren geht.

Wie man zwischen Veredelungs- und Schutzschichten unterscheidet

Ja, nicht wirklich. Zum Streichen vorbereitete Oberfläche ohne Spachtelmasse (Kategorien A2–A4), erhöhte Dicke des Schutzbetons, seine Zusammensetzung, können nur indirekte Zeichen sein die Tatsache, dass Betonprodukte wirklich eine Deckschicht haben.

Welche Strukturelemente des Gebäudes können nicht kategorisch aufgegeben werden

Bodenplatten und Traversen. Dies ist jedoch nicht erforderlich.

Decken haben alternierende Längshohlräume. Um den elektrischen Draht in der Platte zu dehnen, reicht es daher aus, zwei kleine Löcher zu bohren. Eine näher am Ende, die andere am Ort des Verbrauchers und durch sie ziehen, mit Hilfe von Stahldraht, elektrische Leitungen.

Wenn Sie Kabel auf dem Boden verlegen müssen, befindet sich in jedem Fall entweder ein Estrich oder ein Hohlraum unter dem Bodenbelag.

Was die Querstangen betrifft, gibt es eine andere Überlegung. Es ist unwahrscheinlich, dass hervorstehende geometrische Formen das Innere der Wohnung schmücken. Daher müssen sie noch auf die eine oder andere Weise versteckt werden. Unter der Beschichtung können und sollten Sie die elektrischen Kabel auf dem Weg verstecken.

Shtroblenie in einem Backsteinhaus

Es gibt einige Arbeitsbeschränkungen.Aufgrund einer merklichen Abnahme der Tragfähigkeit von Oberflächen bei Unterputzmontage wird es schwieriger, die Position der Drähte zu bestimmen.

Daher ist es wichtig, besondere Regeln zu beachten:
Nur Blitze anordnen senkrecht bzw horizontal.
Die Länge der Nut beträgt maximal drei Meter.
In Bezug auf das Gating ist ein Minimum an Windungen erforderlich.
Die maximalen Abmessungen des Blitzes betragen 2,5 * 2,5 cm.

Sie ziehen sich von Türen und Fensteröffnungen um 10 Zentimeter zurück, von der Decke nach unten - um 20.

Arbeitsschritte:

1. Planen auf Papier. Es markiert alle Standorte von Steckdosen, Schaltern, Installation von Lampen, Klimaanlagen.
2. Markierung an der Wand.
3. Reinigung des Arbeitsbereichs, Vorbereitung für den Prozess.
4. Shtroblenie.
5. Der letzte Schritt ist die Reinigung.

Wand jagen für den Heimmeister ist eine sehr machbare Aufgabe. Arbeiten mit Elektrowerkzeugen und manuell ausführen.

SNiP für die Mauerjagd - Rezalmaz

Jagen ist eine Art von Bauarbeiten, die durchgeführt werden, wenn elektrische Leitungen und andere Kommunikationsmittel installiert werden müssen. Dabei werden spezielle Aussparungen (Stroboskope) in den Wänden angebracht. mit Hilfe eines besonderen Ausrüstung. Gating ist ein komplexer arbeitsintensiver Prozess, der die Einbeziehung hochqualifizierter Spezialisten erfordert. Eine schlechte Ausführung dieser Arbeiten kann zu Verformungen der Tragkonstruktionen, Schäden an der Kommunikation und der Entstehung eines Notfalls bis hin zum Einsturz des Hauses führen.

SNiP für die Wandverfolgung für elektrische Leitungen

Das Jagen von Wänden nach SNiP erfordert einige Vorarbeiten.Bevor Sie mit dem Verlegen von Aussparungen fortfahren, müssen Sie sich mit der Anordnung vorhandener Kommunikationen vertraut machen und deren Position mit speziellen Geräten überprüfen. Dies ist notwendig, um Schäden an Rohren, Kabeln und Leitungen zu vermeiden sowie die Möglichkeit einer Verletzung von Arbeitern auszuschließen.

SNiP zum Jagen von tragenden Wänden

Das Jagen von tragenden Wänden gemäß SNiP erfordert die Einhaltung der folgenden Regeln:

• Aussparungen (Blitze) müssen entweder vertikal oder horizontal verlegt werden, diagonales Jagen ist strengstens verboten;
• horizontale Aussparungen können nicht näher als 150 mm von der Decke entfernt gemacht werden;
• vertikale Aussparungen - nicht näher als 100 mm von Fenstern, Türen und Ecken entfernt;
• wenn das Tor parallel zur Gasleitung platziert werden soll, sollte der Abstand zwischen ihnen mindestens 400 mm betragen;
• Die Abmessungen des Tors sollten die folgenden Einschränkungen nicht überschreiten: Länge - 3000 mm; Breite und Tiefe - 250 mm;
• bei Wänden mit einer Dicke von mehr als 800 mm sind Aussparungen auf kürzestem Weg anzubringen;
• an Wänden unter 800 mm Dicke - parallel zu den Konstruktionslinien.

Dies sind bei weitem nicht alle SNiP-Standards für die Wandverfolgung, es gibt andere Regeln, die bei der Durchführung dieser Arbeit beachtet werden müssen.

Die Firma RezAlmaz führt Wanddurchsuchungen für elektrische Leitungen gemäß SNiP durch und bietet Ihnen vollständige Sicherheit. Unsere Spezialisten verfügen über langjährige Erfahrung und hohe Qualifikation. Wir verwenden moderne, zuverlässige Geräte, sodass Sie sich der hohen Qualität der erbrachten Dienstleistungen sicher sein können.

Weitere Informationen

Preise

Name der Werke	Ziegel (Kosten von 1 Laufmeter) in Rubel	Beton (Kosten von 1 Laufmeter) in Rubel
Blitz 2x2 cm.Mauerschlitzer mit Staubsauger an der Wand	200	300
Shtroba 2x2 cm Shtroborezom mit Staubsauger an der Decke		400
Steckdose Steckdose	200	300
Shtrobe unter der Klimaanlage	1000	1500

Wandchip-Technologie

Es gibt mehrere Möglichkeiten, eine Wand zu durchbohren:

Hammer und Meißel

Der Kanal kann geschlitzt werden, indem mit einem Hammer auf den Bohrer geklopft wird

Der Kanal in der Putzschicht kann mit Hammer und Meißel gestanzt werden.

Gips ist im Wesentlichen ein weiches Material.

Durch leichtes Klopfen des Hammers auf den Bohrer wird ein Kanal in der gewünschten Breite gebohrt. Als Meißel kann ein Meißel verwendet werden.

Bohrer und Meißel

In das Bohrfutter wird ein Bohrer für Beton eingesetzt. Löcher werden in kleinen Abständen entlang der gesamten Länge des Blitzes gemacht. Dann wird der Kanal durchbohrt und der Beton zwischen den Löchern mit einem Meißel entfernt.

Locher

In das Werkzeug wird eine Spitze in Form eines Spatels oder einer Spitze eingeführt. Der Perforator arbeitet im Modus eines Presslufthammers und schlägt einen Blitz mit der gewünschten Tiefe und Breite in Beton aus.

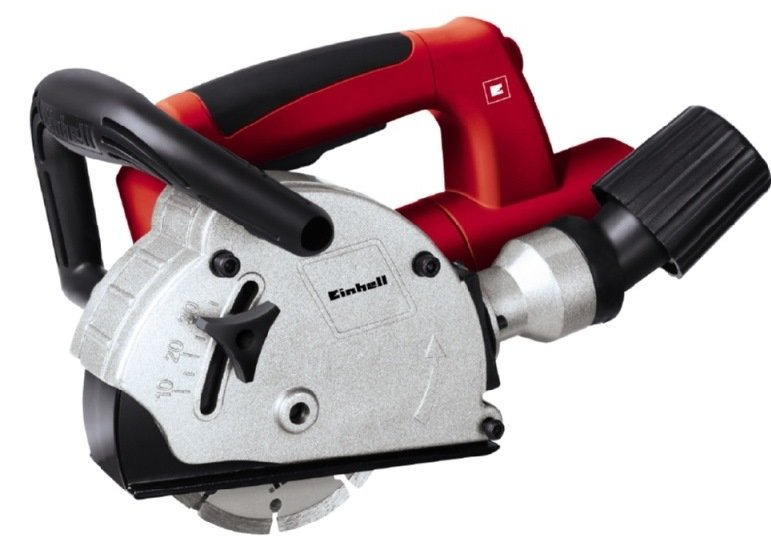

Wandjäger

Mauerschlitzer

Das Elektrowerkzeug ist mit einer oder zwei Trennscheiben ausgestattet. Mit der Doppelscheiben-Mauernutfräse können Sie Kanäle unterschiedlicher Breite schneiden. Der Abstand zwischen den Schneidscheiben wird manuell eingestellt.

Werkzeug zum Jagen von Wänden für die Verkabelung

Nun ein wenig darüber, wie man einen Blitz für die Verkabelung in einer nicht tragenden Wand herstellt und wie man einen Blitz in Beton herstellt. Schneiden Sie die Blitze am besten mit einem speziellen Werkzeug durch - einem Blitzschneider. Es verfügt über zwei Diamantschneider, deren Abstand einstellbar ist. Die Tiefe des Blitzes für die Verkabelung kann ebenfalls eingestellt werden. Als Ergebnis des Betriebs dieses Werkzeugs werden zwei Rillen erhalten, zwischen denen dann das Material mit einem Schaber oder einem Perforator entfernt wird. Als Ergebnis wird ein guter Blitz mit glatten Wänden erhalten.Das Werkzeug selbst ist ebenfalls mit einem Gehäuse ausgestattet, um Staub und Späne während des Betriebs zu vermeiden. Der Blitz kann auch einfach mit einem Diamantschneider hergestellt werden. Es wird dringend davon abgeraten, Blitze mit einem Presslufthammer oder Perforator herzustellen, da sie leicht zu Spänen führen und die Oberfläche selbst uneben ist. Außerdem ist es bei Verwendung eines Punchers schwierig, die Tiefe des Blitzes zu verfolgen.

Wandjäger.

Jagen tragender Wände snip – Electro

Wie kann man Mauern einreißen und warum im Prinzip? In sowjetisch gebauten Häusern befinden sich beispielsweise Schalter und Steckdosen ungefähr auf Augenhöhe, und die moderne Herangehensweise an die Gestaltung der Räumlichkeiten beinhaltet die Platzierung dieser Elemente auf der Ebene der gesenkten Hand. Ein weiterer Grund für eine Mauerdurchsuchung besteht darin, alte elektrische Leitungen durch neue zu ersetzen oder die Anzahl der Steckdosen zu erhöhen, damit mehr Haushaltsgeräte und andere Geräte angeschlossen werden können.

Das Mauern von Mauern ist einer der ersten Schritte bei der Renovierung eines Zimmers. Es wird vor Beginn des Tapezierens und sogar vor dem Nivellieren der Wände durchgeführt. Nach dem Spachteln sollte die Wand perfekt eben und bereit für die Endbearbeitung sein, daher sollte das Ziselieren bereits abgeschlossen sein, wenn Sie Spachtel und Spachtel zur Hand nehmen.

Mauern einreißen: Grundregeln

1. Bevor Sie anfangen, die Wände zu jagen, nehmen Sie ein Blatt Papier und zeichnen Sie darauf die Anordnung von Steckdosen, Schaltern, Steckdosen zum Anschließen von Beleuchtungskörpern usw. Erst wenn die Angussstrecke vollständig ausgearbeitet ist, können Sie das Werkzeug in die Hand nehmen.

Laut SNiP kann das Tor nur horizontal oder nur vertikal ausgeführt werden, dh parallel zu den Hauptstrukturen des Hauses.Eine schräge Anordnung des Blitzes ist nur zulässig, wenn Sie die Verkabelung auf dem Dachboden verlegen, wo schräge Wände vorhanden sind.
Apropos, wie Sie die Wände horizontal abgraben können, stellen wir die maximale Annäherung an die Bodenplatten fest: it sollte nicht über 150mm. Horizontale Blitze können nicht in tragenden Wänden angebracht werden.
Das vertikale Ziselieren sollte in einem Abstand von 400 mm von Gasherden und 100 mm von Raumecken, Fenster- und Türöffnungen durchgeführt werden.
Die maximalen Abmessungen des Blitzes betragen 25 x 25 mm. Die maximale Länge beträgt 3 Meter.
Wie ist es erlaubt, die Wände in Bezug auf die Trajektorie der Furche einzugraben? Es ist wünschenswert, dass es gerade ist, das heißt, es ändert sich überhaupt nicht von der vertikalen in die horizontale Richtung und umgekehrt, oder es ändert sich nur einmal. Dabei werden die Biegungen der Verkabelung in den Ecken des Raums nicht berücksichtigt.

Vorarbeit

Stellen Sie zunächst sicher, dass sich entlang der von Ihnen gewählten Gating-Route keine versteckten Kabel befinden.

Sie können mindestens die funktionierende Verkabelung beschädigen, höchstens Ihre Gesundheit schädigen, indem Sie mit einem Werkzeug auf die stromführenden Leitungen schlagen.

Wenn nichts das Gating stört, machen Sie Markierungen an der Wand. Es ist besser, den Ausgang aus dem Raum mit einem feuchten Tuch oder einer Folie abzudecken, damit sich Staub nicht in der gesamten Wohnung ausbreitet.

Was kann man mit Wänden machen?

Am günstigsten geht es mit Meißel und Hammer. Das Aushöhlen wird lange dauern, die Furche kann sich als ungleichmäßig herausstellen, aber Sie müssen kein Geld für den Kauf von Spezialausrüstung ausgeben.

Zuerst werden Kerben entlang der Furchenränder für 1-2 Meißelbreiten gemacht. Danach wird der Meißel über der Furche installiert und ein Teil der Wand ausgeschlagen.Dann können Sie dieses Segment sofort auf ein bestimmtes Niveau vertiefen (standardmäßig - 25 mm) oder Sie können die oberste Schicht über die gesamte Länge des Blitzes entfernen und erst dann zur Vertiefung zurückkehren. Wir bemerken sofort, dass auf diese Weise Blitze in den Wänden aus mehr oder weniger weichen Materialien hergestellt werden. Meißel und Hammer werden kaum mit Beton fertig.

Schneller und sauberer geht es mit einem Bohrhammer oder einer Schlagbohrmaschine. Die Furche kann in diesem Fall jedoch nicht sehr gleichmäßig ausfallen.

Bereiten Sie die Düse mit einem kurzen breiten Bohrer und einem Spatel vor. Bohren Sie zuerst Löcher mit einem Bohrer über die gesamte Länge der Furche. Lochtiefe - 25 mm, Abstand - 10-15 mm. Wechseln Sie danach den Bohrer zur Klinge und erstellen Sie die Furche selbst

Wichtig: Legen Sie den Spachtel nicht über den Blitz, da Sie sonst riskieren, ein zusätzliches Stück der Wand abzusplittern. Bei allem Wunsch wird der Blitz jedoch wahrscheinlich nicht sauber ausfallen, aber es wird ein Minimum an Schmutz und Staub geben

Jagen von Wänden während der Sanierung

LLC "MOStroyproekt" koordiniert die Sanierung, wir werden über die Verfolgung der Mauern mit Hinweisen auf die Dekrete der Moskauer Regierung schreiben.

508 PP Absatz Nummer 10:

Sie können diesen Artikel noch teilweise verwenden:

Was passiert, wenn die Tragfähigkeit der Wand abnimmt?

Wenn nichts zusammenbricht, dann haben Sie Glück. Mit der Zeit entstehen Risse an den Wänden.

Höchstwahrscheinlich wird es den Nachbarn nicht gefallen, sie werden die Vertreter der Moskauer Wohnungsinspektion anrufen. Moszhilinspektsiya wird Ihnen eine Geldstrafe schreiben. Und die Nachbarn werden Sie verklagen, weil ihr Eigentum beschädigt wurde. Theoretisch können Sie Ihre Wohnung verlieren und trotzdem Schulden haben (die Kosten für Wohnungen in Ihrem Teil des Hauses bezahlen).

Nach shtrobleniye kann das Haus zusammenbrechen. Wir werden einige Bilder zur Verfügung stellen:

Schätzen Sie die Tiefe, bis zu der die Erbauer tief gegangen sind.

Einsturz des Hauses.

Riss an der Fassade des Hauses.

Dieses Bild ist höchstwahrscheinlich nicht echt, aber es sieht sehr bedrohlich aus ...

Ein Teil des Hauses stürzte ein, zwei Tote.

Das Ministerium für Notsituationen zerlegt das eingestürzte Haus.

Diese Verstärkung wurde offensichtlich nicht nach dem Projekt durchgeführt, es ist gefährlich, in einem solchen Haus zu leben. Fotos der korrekten Verstärkung der Öffnung in der tragenden Wand.

Es lohnt sich also definitiv nicht, einer tragenden Wand für eine Klimaanlage nachzujagen.

Sie können die Armatur sehen, die geschnitten wurde.

Eine solche Verstärkung bewirkt praktisch nichts.

Aber die Bauherren sind „stolz“ auf die geleistete Arbeit. Hier entspricht die Breite der Öffnung eindeutig nicht den zulässigen Maßen.

Es sieht zumindest gefährlich aus.

Ein Teil des Hauses stürzte ein.

Horizontale und vertikale Blitze, die mit einem Perforator hergestellt wurden.

Praktischer ist ein Aktenvernichter.

…

Wenn Sie Bewehrungsstäbe in der Wand sehen, ist dies ein Grund, mit dem Sägen der Wand aufzuhören!

Im Erdgeschoss wurde die tragende Trennwand entfernt, zwei Menschen kamen ums Leben. Und den Arbeitern gelang die Flucht ...

Teilweise zerstörtes Haus.

Der Laden im Erdgeschoss wurde gerade umgestaltet…

Wir hoffen, Sie denken darüber nach, eine tragende Wand zu jagen.

Tragende Wände eines Plattenhauses

Vor dem Jagen müssen Sie die Art und das Design der Wand bestimmen

Stützende vertikale Strukturen nehmen den Großteil des Gewichts der darüber liegenden Böden oder Dächer wahr. Je nach Standort können sie Öffnungen für Fenster, Balkontüren haben.

Tragende Wandplatten bestehen aus folgenden Schichten:

• Die äußere Schicht ist eine riesige Masse aus hochfestem Beton der Güte M400, die den Bewehrungskorb gleichmäßig bedeckt.
• Bewehrungsrahmen - ein Netz, das den größten Teil des Volumens der Platte einnimmt und ihr Festigkeit und Steifigkeit verleiht.Als Material für einen solchen Rahmen werden Bewehrungsstäbe mit einem Durchmesser von 12 bis 14 mm verwendet, die mit einem flexiblen und korrosionsbeständigen Spezialstahldraht verbunden sind.
• Schutzschicht - eine dünne Betonschicht der gleichen Qualität wie der äußere Bewehrungsrahmen auf der Innenseite der Platte, die dem Wohnzimmer zugewandt ist. Es hat eine Dicke von 10-20 mm und dient dazu, den Bewehrungskorb vor Beschädigungen zu schützen.
• Innere Deckschicht - gegossen mit leicht zu verarbeitenden Decklösungen. Es hat eine Dicke von 15 bis 20 mm und wird für verschiedene Reparaturen verwendet.

In vielen modernen Paneelen befindet sich zwischen der äußeren Schicht mit einem Verstärkungsnetz und der inneren Abschlussschicht eine Isolierschicht - Stein oder Basaltwolle.

Es ist laut Bauordnung strengstens verboten, die folgenden Strukturen eines Plattenhauses abzureißen:

• Decken- oder Bodenplatten,
• Querstange.

In den Bodenplatten befinden sich vorgefertigte längliche Hohlräume, durch die Leitungen gezogen werden können. Es macht keinen Sinn, die Querstange fallen zu lassen, da sie immer noch mit Zierleisten bedeckt ist, unter denen elektrische Kabel verlegt werden können.

So erkennen Sie eine tragende Wand

Tragende Wände umfassen die folgenden Strukturen:

• mit Blick auf die Straße oder den Treppenabsatz, in den Eingang;
• Trennung von zwei benachbarten Wohnungen;
• senkrecht zu den Bodenplatten angeordnet;
• mit einer Dicke von mindestens 20 cm, ohne Deckschichten aus Putz, Kitt.

Alle anderen Wandaufbauten werden als Trennwände klassifiziert.

Bei der Bestimmung der tragenden Wände in einer Wohnung berücksichtige ich auch, zu welchem ​​Projekt dieses Wohnhaus gehört.Plattenhäuser der Serie 1-464 haben nicht nur äußere, sondern tragende Innenwände, während sich die Häuser der Serie 1-335 nur durch äußere Platten auszeichnen.

Ist es möglich, tragende Wände und Decken zu entfernen?

Nach allen derzeit bestehenden Regeln und Bauordnungen, Verordnungen und Gesetzestexten im Bauwesen ist das Verlegen von Blitzen in tragenden Wänden und Decken mit vielen Hohlräumen verboten.

Das Verfolgen von tragenden Wänden in einem monolithischen Haus für die Verkabelung oder andere Kommunikation ist verboten. Gleiches gilt für die Decke, da sie aus Bodenplatten besteht. Ist die Wand nicht tragfähig, kann uneingeschränkt gejagt werden.

Was schwierig sein kann

Auch das Einjagen der Tragkonstruktion ist nicht erlaubt, da die freigelegte Bewehrung korrosionsanfällig sein kann. Auch Backsteinmauern fallen unter dieses Verbot, aber wenn die Verlegung umsonst durchgeführt wurde, kann die Kommunikation in einer leeren Naht zwischen horizontalen Reihen verlegt werden. Solche Schwierigkeiten werden oft durch das Verlegen einer elektrischen Kommunikationsleitung in der Putzschicht gelöst. Wenn die Verkabelung recht dünn ist, können sie auch problemlos in Gipskartonwänden versteckt werden.

Wenn Sie sich die Normen, nach denen die Verteilung der Verkabelung in den Wänden erfolgt, genauer ansehen möchten, sollten Sie SNiP 3.05.06-85 lesen. Aus diesen behördlichen Dokumenten können Sie entnehmen, dass die Rillen streng vertikal oder horizontal angeordnet sein müssen. Die Verkabelung sollte nicht in der Nähe der Bodenplatten verlaufen, aber dieses Problem kann gelöst werden, indem sie um 15 cm entfernt werden.Wenn Sie um jeden Preis das Tor von tragenden Wänden durchführen müssen, müssen Sie bedenken, dass das Verlegen horizontaler Furchen besonders gefährlich ist.

Gefahr der verdeckten Rohrverlegung

Bevor Sie anfangen, Wände nach Rohren zu jagen, sollten Sie sich damit vertraut machen, welche Folgen das haben kann. Beispielsweise nimmt ein Wandmaterial unter mechanischer Einwirkung dynamische und statische Belastungen auf. Dadurch verändert sich die Spannungsverteilung, was zur Zerstörung des Materials führt. Bei tragenden Wänden sind solche Manipulationen, auch wenn die Regeln das Berühren des Bewehrungskorbes verbieten, verboten. Denn selbst wenn die Tragfähigkeit nur geringfügig reduziert wurde und die Sicherheitsmarge noch auf einem recht guten Niveau ist, können die Wände mit der Zeit Risse bekommen, weil die Rohre während des Betriebs vibrieren, insbesondere wenn sie schlecht mit Schellen befestigt sind.

Natürlich gibt es mehrere tragende Stützen für Gebäudestrukturen, aber wenn eine davon eine gebrochene Struktur und eine verringerte Tragfähigkeit aufweist, kann dies zum Einsturz des gesamten Gebäudes führen. Das Gebäude erhält den Status eines Notfalls.

Gefahr durch verdeckte Verkabelung

Trotz der Tatsache, dass das Tor von tragenden Wänden verboten ist, führen viele angehende Handwerker solche Arbeiten immer noch durch, ohne auf SNiP zu achten. Sie glauben, dass Ziegelwände ohne Verstärkungskäfig zum Verlegen von elektrischen Leitungen verwendet werden können.

Wenn die Struktur jedoch nach der Mauerwerkstechnik hergestellt wird und keine Traglast aufnimmt, kann sie nicht berührt werden, da mechanische Einwirkungen die Verbindung zwischen einzelnen Produkten entlang des Ziegelkörpers und entlang der Naht stören können.Wenn die Wand nicht dick genug ist, erhöht dies das Risiko von Kommunikationsverlegungen weiter.

Diamantscheiben

Eine sehr wichtige Sache beim Schneiden von Blitzen und Ausschneiden von Nischen ist die Qualität der Diamantscheiben. Sparen kann man hier nie und man sollte nur bekannte Marken kaufen.

Auch wenn Ihr Mauerschneider oder Mauerschlitzer nicht von Hilti, DeWalt, sondern von einer anderen wenig bekannten Marke ist, kaufen Sie nur teures Verbrauchsmaterial. Bei günstigeren Diamantscheiben kann in erster Linie nicht die Diamantbeschichtung selbst abschleifen, sondern lediglich der Sitz für die Befestigungsmutter herausreißen.

Wenn die Anschaffung einer Wandsäge für Sie ein unerschwinglicher Luxus ist, der Bohrhammer aber inzwischen schon vorhanden ist und Sie nichts dazukaufen müssen, dann arbeiten Sie ganz altmodisch.

Merkmale und Regeln des Gatings

Es gibt keine Regeln für das Jagen tragender Wände für die Verkabelung, da diese Arbeiten laut SNiP verboten sind. Wenn Sie die Regeln befolgen möchten und in Ihren Plänen keine tragenden Strukturen vorhanden sind, müssen Sie sich an den folgenden Empfehlungen orientieren: Die Nuten sollten nur parallel zu Wänden und Decke verlaufen. Schräge Furchen sollten nicht sein. Sie sind nur auf den Dachgeschossen erlaubt, wo das Dach eine geneigte Struktur hat.

Die Länge eines Tors sollte nicht mehr als 3 m betragen. Wenn Sie auf einem Dachboden arbeiten, sollten die Rillen parallel zur Verbindungsstelle der Oberflächen platziert werden. Wenn sich Gasleitungen im Raum befinden, sollte die Jagd in einem Abstand von 40 cm von ihnen beginnen, und es ist notwendig, sich 1,5 m von Ecken und Fensteröffnungen zu entfernen.

Horizontale Rillen sollten 15 cm von den Bodenplatten entfernt sein.Das Jagen einer tragenden Wand für die Kanalisation und andere Kommunikationen ist laut SNiP verboten.Müssen dennoch Rohre in der Nähe der tragenden Wände verlegt werden, werden diese in Bodennähe nebeneinander verlegt, mit einer Dose abgedeckt und verfliest.

Blitz in der Wand

Also, wie schließt man den Blitz in der Wand? Zunächst muss die Shtraba mit einer Grundierung behandelt werden, um den zukünftigen Putz besser haften zu lassen. Andernfalls fällt der Putz auf den Baustaub im Inneren des Streifens und setzt sich nicht an der Oberfläche ab. Dann wird die Oberfläche des Streifens befeuchtet, damit Materialien wie Schaumbeton oder Ziegel der Lösung nicht viel Feuchtigkeit entziehen. Andernfalls trocknet der Mörtel aus, bevor er abbindet und Risse entstehen. Verwenden Sie am besten normalen Gipsputz, um den Blitz abzudichten. Es wird mit Bewegungen in einem Winkel von 45 Grad zum Blitz aufgetragen - dann füllt es alle Oberflächen und Wände des Blitzes gut aus.
