Anschluss eines Zweikreis-Gaskessels an das Heizsystem: Anforderungen und Normen + Installationsschritte

Installation einer Heizung mit Zwangsumlauf in einem einstöckigen Haus

Die Heizung eines einstöckigen Hauses zum Selbermachen ist nach einer Technologie ausgestattet, die die folgenden Vorgänge umfasst:

• Zunächst wird ein Heizkessel installiert;
• Ein Schornstein ist mit dem Kessel verbunden, der außerhalb des Gebäudes geführt wird;
• Bei Verwendung eines Gaskessels ist ein Anschluss an das Stromnetz erforderlich (dieser Vorgang muss von Spezialisten des Gasdienstes durchgeführt werden).
• Entlang der Wände sind an vorgewählten Stellen Heizbatterien installiert;
• Alle Strukturelemente sind durch Rohrleitungen verbunden;
• Eine Umwälzpumpe und ein Ausgleichsbehälter stürzen in die Rücklaufleitung;
• Rohrleitungen werden an die entsprechenden Kesseldüsen angeschlossen;
• Das zusammengebaute System muss im Testmodus betrieben werden, danach kann es in Betrieb genommen werden.

Diese Technologie ist bei allen Arten von Heizungssystemen üblich - es gibt nur geringfügige Unterschiede bei der Verlegung von Rohren und der Installation von Heizkörpern.

Wie schließe ich einen Gaskessel in einem Privathaus in Ordnung an?

Die Installation und der ordnungsgemäße Anschluss des Geräts in Eigenregie sind möglich, erfordern jedoch eine Genehmigung des Gasversorgungsunternehmens. Im Laufe der Arbeit sind nachdenkliche Aktivitäten und die Notwendigkeit von Papierkram erforderlich: Vereinbarung einer Reihe von Fragen und Beschaffung von Dokumenten.

Zunächst wird mit einem Erdgaslieferanten ein Vertrag zur Belieferung privater Haushalte geschlossen. Sie sind auch am Projekt der Vergasung des Gebäudes und der Installation der notwendigen Ausrüstung beteiligt.

Vor der Installation werden alle Papiere (Zertifikat, Seriennummer des Produkts) überprüft. Wenn alles in Ordnung ist, fahren Sie mit der Installation fort.

Der Einbauort wird je nach Gerätetyp gewählt.

Der Bodengaskessel wird auf einer ebenen Fläche aus nicht brennbaren Materialien installiert. Verwendet werden beispielsweise Fliesen oder Betonestrich. Und manchmal setzen sie auch ein Blech aus verzinktem Stahl mit einer Leiste auf der Vorderseite bis zu 30 cm, der Zugang zur Struktur sollte von jeder Seite uneingeschränkt sein.

Wichtig! Es ist notwendig, dass der Kessel von Elektrogeräten und Feuerquellen entfernt und auch nicht in der Nähe der Wand aufgestellt wird. Die Struktur muss auf allen Stützen eine gleichmäßige Belastung haben

Die Struktur muss auf allen Stützen eine gleichmäßige Belastung haben.

Die wandmontierte Gastherme wird mit Halterungen (im Lieferumfang enthalten) befestigt. Installationshöhe - ca. 1 Meter über dem Boden.Zuerst werden die Lamellen befestigt, dann wird das Gerät darauf montiert.

Dann gibt es eine Verbindung zum Schornstein. Zuvor wird das Vorhandensein von Traktion überprüft. Um das Austreten giftiger Gase zu verhindern, sind die Anschlüsse sorgfältig abgedichtet.

Foto 3. An der Wand montierter Gaskessel, der mehr als einen Meter über dem Boden installiert und an den Schornstein angeschlossen ist.

25 cm - die maximale Länge des Rohrsegments, das den Kessel mit dem Schornstein verbindet.

Der nächste Schritt ist der Anschluss an die Wasserversorgung. Der erste Schritt besteht darin, einen Filter zur Reinigung von hartem Wasser zu installieren, der ein Verstopfen des Wärmetauschers verhindert. Auf beiden Seiten davon sind Hähne und / oder Ventile installiert.

Um einen optimalen Druck im System zu gewährleisten, erfolgt der Anschluss an die Wasserversorgung entweder an der Stelle, an der die Leitung abzweigt, oder so nah wie möglich an ihrem Eingang zum Gebäude. Normalerweise wird die Wasserversorgungsleitung von der Oberseite des Geräts angeschlossen, für die Rückführung - von unten.

Alle Verbindungen müssen mit einem Sperrmechanismus ausgestattet sein, um die Gaszufuhr im Gefahrenfall schnell sperren zu können.

Materialien und Werkzeuge

• Verstellbare Schraubenschlüssel und Dübel;
• gebäudeebene für die Wahl des Befestigungsorts der Halterungen sollte seine Länge nicht weniger als 1 Meter betragen;
• ein Locher mit einem Satz Bohrer mit unterschiedlichen Durchmessern zum Bohren von Löchern in der Wand, um sie zu befestigen;
• Klammern - sind enthalten, aber es ist besser, einen bestimmten Betrag in Reserve zu haben;
• Schere, damit sie beim Schneiden von Rohren ihre Schutzschicht nicht beschädigt, die für die Dichtheit verantwortlich ist;
• Kalibrator zum Aufweiten von Rohren;
• Ventile, Hähne - zum Befestigen von Verriegelungsmechanismen;
• verzinkte Stahlbleche und Werkzeuge zu deren Zuschnitt.

Phasenweiser Anschluss des Heizkreises

Je nach Modell und Zubehör gibt es mehrere Möglichkeiten, den Kreislauf an den Heizkessel anzuschließen.

Beim Anschluss eines Einkreis-Gasgeräts an ein Heizsystem ist es am einfachsten, Absperrventile zu verwenden und den Kreislauf mit ihrer Hilfe direkt an den Kessel anzuschließen.

Die Zirkulation des Kühlmittels erfolgt im natürlichen Modus, und im System ist ein herkömmlicher Ausgleichsbehälter installiert.

Beim Anschluss von Zweikreisgeräten wird die Arbeit komplizierter, da ein doppelter Rohrsatz zum Kessel geführt wird. Durch den einen fließt das Kühlmittel direkt, durch den zweiten zirkuliert heißes Wasser. Der Anschluss erfolgt ebenfalls über Absperrventile.

Wenn das System geschlossen ist, müssen zusätzliche Geräte installiert werden: eine Umwälzpumpe, ein Membranausdehnungsgefäß und eine Sicherheitsgruppe.

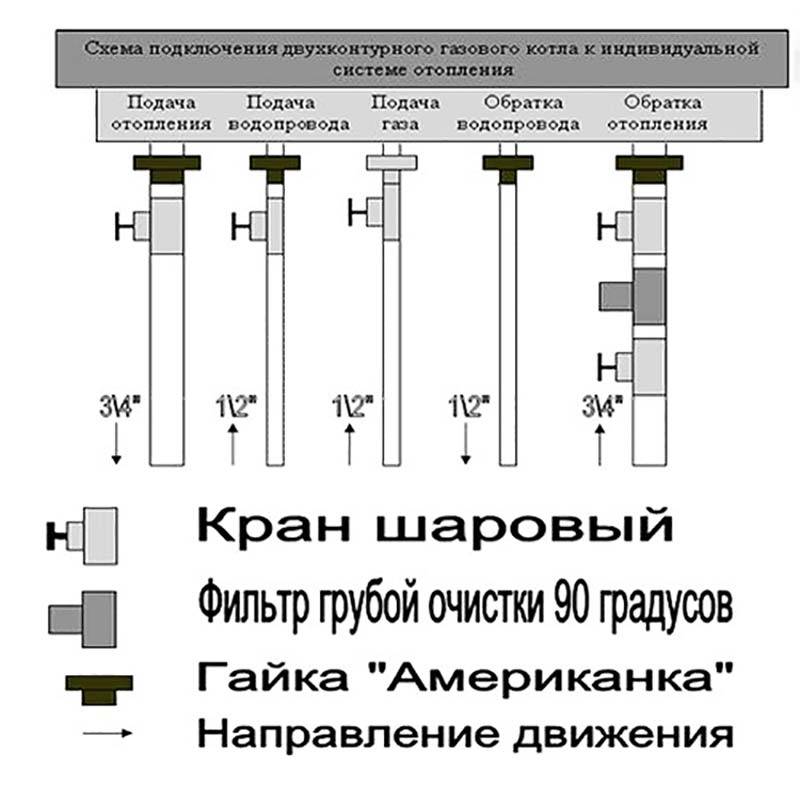

Anschluss an das Heizsystem

​

Lage der Anschlusspunkte zum Heizsystem (auf der Vorderseite):

• links - heiße Kühlmittelzufuhr zum Kreislauf;
• Rechts ist die Rückleitung.

Beim Anschließen des Kessels lohnt es sich, die Dichtigkeit und das Festziehen der Knoten sorgfältig zu überprüfen, aber man sollte nicht zu eifrig sein, da die Gefahr besteht, dass die Gewinde beschädigt werden und das Problem besteht, alle Verbindungselemente auszutauschen.

Es ist auch erforderlich, einen Grobfilter in der Rücklaufleitung zu installieren, der die Lebensdauer des Geräts verlängert, indem er feste Partikel stoppt.

Installationsregeln für Geräte

Die Installation und der Anschluss des Kessels an das System sollten nach der Planungsphase beginnen, wenn ein Platz im Haus für das Gerät vorbereitet wurde. Wenn Sie es unter Verstoß gegen die Anforderungen installieren, schließen die Spezialisten des Gasversorgungsunternehmens das Gerät nicht an die Gasleitung an.

Allgemeine Anforderungen in der Entwurfsphase

Die Grundnormen für die Installation von Gasgeräten sind in SNiP 42-01-2002 vorgeschrieben. Zusatzinformationen sind auch im bereits ungültigen, aber nützlichen SNiP 2.04.08-87 enthalten.

Normalerweise werden alle Regeln vom Konstrukteur berücksichtigt, aber es ist auch für Sie selbst nützlich, sie zu kennen. Der Raum für den Standort des Kessels kann eine Küche sein, wenn die Leistung des Geräts im Bereich von bis zu 60 kW variiert. Für Anlagen bis 150 kW Leistung ist ein separater oder angebauter Ofen relevant.

Zusätzliche Normen für die Installation von Gasgeräten sind im SNiP zu Kesselanlagen sowie zu Heizung, Lüftung und Klimaanlage angegeben

Die Platzanforderungen sind wie folgt:

1. Die Mindestraumhöhe beträgt 2 m, das Volumen 7,5 m3. Wenn zwei oder mehr Gasgeräte vorhanden sind, ändern sich die Parameter auf 2,5 m bzw. 13,5 m3.
2. Nicht geeignet für die Installation: Keller, Balkone, Badezimmer, Flure, Räume ohne Lüftungsöffnungen.
3. Die Wände des Raums müssen mit nicht brennbaren Materialien verkleidet oder mit speziellen Platten geschützt werden.
4. Beleuchtung: Auf 10 m3 eines Raumes kommen mindestens 0,3 m2 Fenster. Im Falle einer Gasexplosion sind die Fenster eine leicht herunterfallende Struktur, was die Betriebssicherheit der Ausrüstung erhöht.
5. Erdung, Kaltwasserleitung erforderlich.
6. Der Querschnitt des Schornsteins entspricht der Leistung der installierten Geräte.
7. Freiraum um das Gerät herum: vorne - ab 1,25 m, an den Seiten (bei Wartungsbedarf) - ab 0,7 m.
8. Der Abstand vom vertikalen Schornstein zum Gerät wird eingehalten - nicht mehr als 3 m.

Auch für eine Belüftung ist zu sorgen. Natural wird in Höhe von 3 Raumvolumen pro Stunde berechnet.Bei der Organisation einer Zuluft wird diesem Wert Verbrennungsluft hinzugefügt (der Parameter ist im Kesselpass angegeben).

Anforderungen gelten nicht nur für Räumlichkeiten. Auch der Abstand von der Befestigung zu den nächsten Bauwerken ist geregelt. Diese Informationen werden vom Hersteller in der Gebrauchsanweisung des Geräts angegeben.

Wenn ein Zweikreiskessel an einer Holzwand montiert wird, wird darauf ein Dachblech (0,8 - 1 mm) oder eine Mineralitplatte angebracht. Wenn sich die Geräte nicht in der Küche befinden, ist auch Asbest möglich.

Bodenmodelle von Kesseln werden auf nicht brennbaren Untergründen installiert. Wenn die Oberfläche aus Holz ist, ist ein Metallsubstrat erforderlich.

Es wird empfohlen, das Gerät so nah wie möglich an der Gasleitung zu platzieren. Die Verwendung von Spezialschläuchen ist akzeptabel, sie sollten jedoch nicht lang sein. Im Handel sind Faltenbalgschläuche bis 5 m erhältlich, sie dürfen eingebaut werden, aber nach europäischen Normen ist die Länge auf zwei Meter begrenzt.

Dokumentenerstellungsprozess

Nachdem Sie sich allgemein mit dem technischen Anschluss von Zweikreis-Gaskesseln vertraut gemacht haben, können Sie mit der Vorbereitung der Dokumentation beginnen. Die erste Stufe ist die Erlangung der TU. Es ist erforderlich, sich beim regionalen Gasdienst mit einer Erklärung zu bewerben, aus der die voraussichtliche Menge an blauem Kraftstoffverbrauch pro Stunde hervorgeht.

Spezifikationen werden in 1-2 Wochen herausgegeben. Das Dokument ist eine Genehmigung zum Anschluss des Gehäuses an die Gasleitung.

Die zweite Stufe - gemäß den Spezifikationen wird ein Projekt für die Installation von Geräten entwickelt. Die dritte ist die Genehmigung der vorbereiteten Dokumentation durch die Ingenieure des Servicegasverteilungsunternehmens.

Das Projekt umfasst sowohl das Installationsschema des Kessels selbst als auch die Verlegung einer Gasleitung vom Anschlusspunkt zur Hauptleitung.Wenn es sich um ein Privathaus handelt, wird eine Zeichnung der Kommunikation auf der Website hinzugefügt

Der technische Pass des Kessels, Bedienungsanleitungen, Zertifikate, ein Gutachten über die Konformität des Geräts mit allen Normen werden der Kontrollorganisation vorgelegt. Die erforderlichen Papiere werden vom Hersteller des Zweikreiskessels zur Verfügung gestellt.

Die Koordination der Dokumentation kann in einer Woche erfolgen oder bis zu 3 Monate dauern, alles hängt von der Komplexität des Projekts ab. Im Falle der Ablehnung ist die Inspektion verpflichtet, eine Liste der Bearbeitungen zur Mängelbeseitigung vorzulegen. Wenn alle Voraussetzungen erfüllt sind, werden Siegel angebracht und Sie können mit dem Anschluss der Geräte fortfahren.

Wandmontage

Die Installation von Gaskesseln beginnt mit der Bestimmung des Standorts unter Berücksichtigung des Bedarfs an Freiraum für die Wartung und der Einhaltung aller Regeln. Dann lohnt es sich, auf die bereits erwähnte Schablone zu verweisen, nach der die Befestigungsstellen an der Wand und die Verbindungsstellen der Drähte markiert sind.

Sie müssen diese Zeichnung mit einem Bleistift oder Bohrer an die Wand übertragen. Ein Loch für den Dübel wird mit einem Bohrer des erforderlichen Durchmessers gebohrt, eine Ecke wird befestigt. Dübel müssen zu Material und Dicke der Wand passen.

Die nächste Stufe ist mit einer teilweisen Demontage des Geräts verbunden: Sie müssen die Frontplatte des Kessels entfernen. Dazu müssen Sie die Abdeckung umklappen und die Querstreben rechts und links lösen - so wird die Verkleidung gelöst. Der letzte Vorgang besteht darin, das Gasgerät an der Aufhängehalterung aufzuhängen, die zuvor mit Befestigungselementen an der Wand befestigt wurde.

Raumvorbereitung

Bei Einbau und Anschluss eines Heizkessels mit offener Brennkammer ist eine Entlüftung unbedingt erforderlich.

Wir haben den Prozess des Anschlusses eines Zweikreis-Turboladers untersucht

Sie müssen jedoch auf die Räumlichkeiten achten, in denen das Gerät installiert ist. Wenn wir uns das Diagramm eines Gaskessels dieses Typs ansehen, finden wir darin ein geschlossenes Verbrennungssystem.

Die Technik nimmt für ihre Verbrennung Luft von außen auf und benötigt (theoretisch) keine zusätzlichen Entlüftungsöffnungen. Tatsächlich können Gasdienste Behauptungen über seine Abwesenheit aufstellen. Wird der Boiler in der Küche aufgestellt, kann eine Dunstabzugshaube als Abzug dienen.

Wird ein bodenstehender Gaskessel aufgestellt und angeschlossen, empfiehlt es sich, diesem Gerät einen separaten Heizraum zuzuweisen. Hier wird unbedingt ein Auslass hergestellt, ein Gasanalysator installiert, ein Fenster durchgeschnitten. Aber es ist nicht notwendig, hier einen Feuermelder zu installieren. Ohne Erfüllung dieser Anforderungen kann die Heizung nicht in Betrieb genommen werden.

Raumbedarf

Besondere Anforderungen werden auch an den Raum gestellt, in dem die Gasausrüstung installiert wird (Kesselraum oder Ofen). Diese Anforderungen sind ziemlich streng

Doch ihre Nichteinhaltung führt zu Strafen der Prüfbehörden, und die Einhaltung hilft, Unfälle zu vermeiden, denn Gas ist ein explosiver, brennbarer Stoff, mit dem sehr vorsichtig umgegangen werden muss.

Der Gaskessel kann in einem Schrank, einer Küche, einem Keller oder einem speziellen Nebengebäude mit Lüftung und Abluft installiert werden. Gleichzeitig ist es strengstens verboten, Gasgeräte in der Toilette, im Badezimmer und in den Wohnräumen zu montieren. Weitere Anforderungen hängen vom Kesseltyp ab.

Daher kann in jedem Raum des Hauses ein Einkreiskessel mit geringer Leistung (bis zu 60 kW) installiert werden, mit Ausnahme der oben genannten.Zweikreiskessel können nicht in der Küche installiert werden.

Wenn die Gesamtleistung des Geräts innerhalb von 150 kW liegt, kann sich der Raum, in dem es installiert wird, auf jeder Etage des Hauses befinden. Die Installation in einem Privathaus mit leistungsstärkeren Gaskesseln und -geräten (150-350 kW) ist nur im Erdgeschoss und im Untergeschoss zulässig.

Darüber hinaus regeln die Regeln für die Installation eines Gaskessels die Größe des Heizraums: 0,2 m3 pro 1 kW Geräteleistung bei einer Deckenhöhe von 2,5 m, jedoch nicht weniger als 15 m3 Gesamtvolumen.

Die Wände müssen eine Feuerwiderstandsdauer von mindestens 0,75 Stunden aufweisen Der Einbau eines Doppelbodens und einer Zwischendecke ist nicht zulässig. Alle Instrumente und Hilfsgeräte müssen für Einstellung, Justierung und Wartung leicht zugänglich sein.

Auch in den Heizraum muss natürliches Licht einfallen. Dazu muss im Raum ein Fenster mit einer Öffnungsfläche von 0,03 m2 pro 1 m3 Heizraumvolumen hergestellt werden. Es muss ein Fenster im Fenster sein.

Für die Breite der zum Heizraum führenden Tür gelten bestimmte Anforderungen - mindestens 80 cm

Bitte beachten Sie, dass sich dies auf die Breite des Türblattes bezieht und nicht auf die Öffnung! Außerdem ist es notwendig, im unteren Teil der Tür einen kleinen Spalt zu lassen oder sie mit einem Lüftungsgitter auszustatten.

Außerdem kann ein Lüftungsgitter in der Wand neben dem nächsten Raum angebracht werden. Der Querschnitt des Lüftungskanals wird anhand der Kesselleistung berechnet: 8 cm2 pro 1 kW

Außerdem ist es notwendig, im unteren Teil der Tür einen kleinen Spalt zu lassen oder sie mit einem Lüftungsgitter auszustatten. Außerdem kann ein Lüftungsgitter in der Wand neben dem nächsten Raum angebracht werden. Der Querschnitt des Lüftungskanals wird anhand der Leistung des Kessels berechnet: 8 cm2 pro 1 kW.

Wenn der Gaskessel im Keller oder Keller installiert wird, muss der Heizraum mit einem zusätzlichen Ausgang zur Straße ausgestattet sein. Wenn sich der Gaskessel in einem Anbau befindet, sollte er in der Nähe der leeren Wand eines Wohngebäudes in einem Abstand von nicht mehr als 4 m zum nächsten Fenster und in einer Höhe von 8 m vom Fenster bis zur Decke aufgestellt werden (SNiP 41-01-2003 und MDS 41-2.2000).

Installation von Zweikreiskesseln

Moderne Geräte verfügen über eine Automatisierung, die den Heizgrad steuert und die Temperatur des Kühlmittels aufrechterhält. Zweikreiskessel können als echter Heizraum bezeichnet werden, da sie nicht nur eine angenehme Lufttemperatur im Haus aufrechterhalten, sondern auch die Bewohner mit heißem Wasser versorgen können. Solche Geräte sind jedoch komplex, sodass sie nicht vor Ausfällen gefeit sind.

Erdgas ist einer der besten Brennstoffe, dennoch müssen bei der Verwendung einige Regeln beachtet werden, damit es nicht zur Gefahrenquelle wird.

Bei der Installation ist es wichtig, die folgenden Empfehlungen zu beachten:

1. Der Kessel muss in einem separaten Raum installiert werden (er wird normalerweise als Heizraum oder Heizraum bezeichnet). Seine Fläche muss mindestens 4 "Quadrate" betragen. Dieser Raum sollte eine ziemlich breite Tür haben. Außerdem muss mindestens ein Fenster vorhanden sein (siehe: „Regeln für die Installation eines Gasheizkessels - Installations- und Anschlussanleitung“).
2. Bei der Innenausstattung des Heizraumes dürfen keine brennbaren und brennbaren Materialien verwendet werden.
3. Es muss ausreichend Frischluft in den Raum gelangen, daher muss eine unverschließbare Durchgangsöffnung geschaffen werden.
4. Für den Abzug des Kessels ist ein separater Gaskanal erforderlich.Die Lüftungsanlage darf hierfür nicht verwendet werden, da die Verbrennungsprodukte in die Wohnräume eindringen, was zu ungewollten gesundheitlichen Beeinträchtigungen führen kann.
5. Der Rauchabzug muss mindestens einen Meter über den Dachfirst hinausragen.
6. Auf den Boden unter dem Kessel wird ein starkes Blech oder ein anderes nicht brennbares Material gelegt, dessen Fläche die Abmessungen des Geräts überschreiten muss, aber mindestens 1 "Quadrat" betragen muss.
7. Die Zweikreisheizung eines Privathauses muss einer Druckprüfung mit einem Druck von mindestens 1,8 bar standhalten.

Alle diese Anforderungen müssen eingehalten werden, da Gas ein gefährlicher Brennstoff ist. Es ist nicht akzeptabel, den Kessel in Wohngebieten zu installieren. Normalerweise bauen sie ihm einen separaten Anbau, damit er keinen der Räume des Hauses belegt. Wenn der Heizraum gut belüftet ist und bei seiner Dekoration keine brennbaren Materialien verwendet wurden, ist das Heizsystem absolut sicher.

So schließen Sie einen Gaskessel am besten an - Wählen Sie ein Schema

Es gibt mehrere Kesselanschlussschemata: Der Anschluss kann auch einen Warmwasserkreis zur Erwärmung von Warmwasser umfassen. In der einfachsten Version der Installation eines Gasheizkessels wird ein Sackgassenschema verwendet. Ein solches Schema zum Anschließen eines bodenstehenden Gaskessels eignet sich auch für wandmontierte Modelle, die das Umschalten von Heizgeräten zwischen Überläufen ermöglichen. Der Nachteil dieser Option ist das ungleichmäßige Temperaturregime in verschiedenen Teilen des Kreislaufs: Nahe Heizkörper sind immer heißer als entfernte, da das Hauptvolumen des Kühlmittels durch sie fließt. Das Problem kann gelöst werden, indem die Anschlüsse der Batterien, die dem Kessel am nächsten sind, ausgeglichen (gedrosselt) werden.

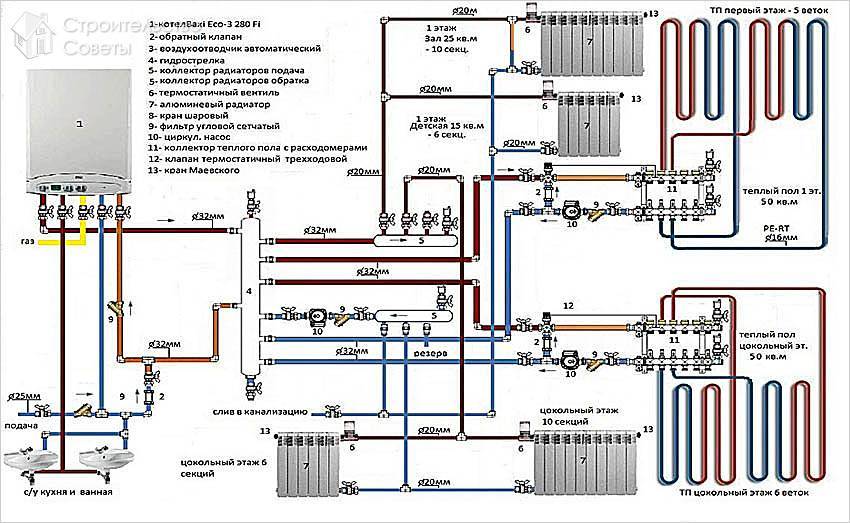

Im Schaltplan zum Anschluss eines Zweikreis-Gaskessels wird das Warmwasser in einem separaten Wärmetauscher bereitet.Im Allgemeinen ist die Warmwasserbereitung sehr einfach: Kaltes Wasser wird innerhalb des Wärmetauschers zugeführt.

Das Schema, wie ein Zweikreis-Gaskessel richtig angeschlossen wird, ist um eine Größenordnung interessanter:

• Die Zirkulation innerhalb des kleinen Kreislaufs wird durch eine im Kessel eingebaute Pumpe gewährleistet, die den Wärmetauscher und den Hydraulikpfeil schließt.
• Hinter dem Hydraulikpfeil befindet sich eine Kollektorverkabelung für 6 autonome Kreisläufe: 2 für Standard-Gliederheizkörper und 4 für eine Fußbodenheizung. Jedes Paar Fußbodenheizungskämme kann 2 Kreise liefern.
• Achten Sie darauf, die Kreisläufe mit unterschiedlichen Temperaturbedingungen zu synchronisieren. Dazu wird die Bewegung des Kühlmittels durch die Rohre des wasserbeheizten Fußbodens genutzt.
• Der Anschluss einer Gasheizung ist nur nach Einholung der entsprechenden Genehmigung möglich.

Um die Warmwasserversorgung eines Privathauses zu organisieren, wird häufig eine separate Heizung verwendet, da es viel einfacher ist, einen Einkreis-Gaskessel anzuschließen. Die Warmwasserbereitung erfolgt hier in einem indirekten Heizkessel mit weiterer teilweiser Energieübertragung vom Kühlmittel auf den Wärmetauscher. Für die Möglichkeit, ein Fußbodenheizungssystem zu organisieren, ist hier ein Anschlussschema für einen Einkreis-Gaskessel mit Dreiwegeventil und Umwälzung vorgesehen. Im Sommer wird Wasser nur durch den Kessel und den Kessel geliefert.

Nach dem Stoppen der Heizung wird die Wasserzirkulation zwischen dem Wärmespeicher und den Heizkörpern fortgesetzt. Die Regelung der Temperatur der Batterien erfolgt auch hier über ein Dreiwegeventil und einen Thermostat.Dazu wird eine bestimmte Menge Wasser oder Frostschutzmittel aus dem Rücklauf rezirkuliert.

Ergebnisse

Zusammenfassend können wir sagen, dass das Anschlussschema für einen Gaskessel in einem Privathaus weitgehend von der Art und Weise abhängt, wie das Kühlmittel im Heizsystem zirkuliert. Am einfachsten in Bezug auf die Organisation sind Einkreis-Schwerkraftsysteme, bei denen sich das Kühlmittel aufgrund der Schaffung der erforderlichen Rohrneigung durch Schwerkraft bewegt. Als effizienter gelten jedoch erzwungene Systeme, zu denen eine Umwälzpumpe gehört: Sie sorgt für eine intensivere Bewegung des erwärmten Kühlmittels durch die Rohre. Das Vorhandensein von Innenüberdruck in geschlossenen Kreisläufen erfordert den zwingenden Einsatz von zusätzlichen Regeleinrichtungen und Sicherheitsventilen.

Schritt eins: Installation des Kessels

Die Installation eines Gasgeräts bereitet in der Regel keine Schwierigkeiten. Dies ist die einfachste Phase der Installationsarbeiten des Heizsystems. Die Hersteller haben für jeden Kesseltyp eine ausführliche Installationsanleitung entwickelt.

Es lässt sich leichter auf den Boden stellen, obwohl es schwerer und größer ist. Für die Wandmontage sind spezielle Halterungen erforderlich. Sie liegen dem Gerät bei. Das Schema zum Anschluss eines Wandkessels an das Heizsystem ist in der Anleitung des Geräts angegeben

Das Wichtigste ist, den richtigen Ort für die Installation des Kessels zu wählen und zu planen, wie die Rohre an den Kessel angeschlossen werden.

Berücksichtigen Sie bei der Standortwahl des Gerätes nicht nur die Wartungsfreundlichkeit. Die für Gasgeräte geltenden Normen und Anforderungen müssen eingehalten werden. Ihre Implementierung ist eine Garantie für die Effizienz und Sicherheit der Verwendung des Heizgeräts.

Zwei Grundregeln zu beachten:

1. Der Raum, in dem der Heizkessel aufgestellt wird, muss mit einem Fenster oder einem Fenster versehen sein, das sich bei Bedarf leicht öffnen lässt.
2. Stellen Sie keine Geräte oder Gegenstände in die Nähe der Gaseinheit.

Das Anschlussschema des Fußbodenkessels sorgt für eine sorgfältige Vorbereitung des Untergrunds. Der Wandkessel befindet sich in einer Höhe von 80 cm über dem Boden, nicht näher als einen halben Meter von den Wänden entfernt. Dies sind übliche Betriebssicherheitsanforderungen.

Um zu wissen, wie Sie einen Zweikreiskessel richtig anschließen, müssen Sie sich mit den erforderlichen Bedingungen vertraut machen für Schornstein und Lüftungssysteme.

Turbokessel vereinfachen die Aufgabe erheblich, da keine sperrigen Schornsteine ​​​​und Abgassysteme installiert werden müssen. Diese Art von Kesseln gewinnt heute immer mehr an Popularität. Ein Merkmal von Turbokesseln ist die Vorrichtung zum zwangsweisen Entfernen von Abgasen und gleichzeitigem Einströmen von Straßenluft nach dem Typ "Rohr in Rohr". Dies ist das sicherste System, da Sie Gaseinheiten in fast jedem Raum installieren können.

Es gibt noch einen anderen Typ: Bodenbrüstungskessel. Dies sind nichtflüchtige nichtflüchtige Einheiten. Sie werden dort eingesetzt, wo es unmöglich ist, einen großen Schornstein zu bauen. Brüstungskessel haben eine geschlossene Brennkammer, sie ist vollständig vom Raum isoliert. In solchen Kesseln zirkuliert das Kühlmittel durch Schwerkraft ohne elektrische Pumpe. Dies ist ihr Hauptunterschied zu turbogeladenen Kesseln mit koaxialem Schornstein.

Installation von Festbrennstoffeinheiten

Diese Einheiten werden in einem Privathaus in trockenen Räumen installiert, deren Abmessungen direkt proportional zu den Abmessungen und der Leistung der Einheit sind. Die Wände des Heizraums müssen verputzt oder mit Eisenblech gepolstert werden.Das Schema ihrer Verbindung impliziert das Vorhandensein von Zu- und Abluft, die für eine gute Traktion sorgen.

Der Kessel ist eben auf einem horizontalen Fundament installiert, das mit einer Eisenblechschicht bedeckt ist. Das Fundament muss über den gesamten Umfang 10 cm größer sein als der Gerätesockel. Sicherheitszone von der Ofenseite - nicht weniger als 40 cm.

Werkzeuge und Materialien

Für den Anschluss an das Heizsystem müssen Sie Folgendes kaufen:

• zwei Kugelhähne mit Anschluss „Kupplung-Armatur“ mit einem Durchmesser von 50 mm;
• zwei Runden mit dem gleichen Durchmesser;
• Manometer;
• Sicherheitsventil;
• automatische Entlüftung;
• zwei Kugelhähne mit einem Durchmesser von 15 mm;
• drei Stahlkupplungen mit einem Durchmesser von 50 mm;
• Übergänge 57 x 32 mm bei einer Wandstärke von 3 mm;
• Biegungen 57 x 3,5 mm;
• Schornstein mit Schieber;
• Rohre 57 x 3,5 mm;
• hitzebeständiges Dichtmittel;
• sanitäre Wicklung;
• Umwälzpumpe.

Umreifung

Die Verrohrung des Geräts ist mit einem Sicherheitssystem ausgestattet, das aus einem Wärmespeicher, einem Dreiwegeventil zum Mischen von kaltem Wasser und einem Thermostat besteht. Was ist zu tun:

1. stellen Sie den Kessel auf das Fundament;
2. Heizrohre mit der obligatorischen Verwendung von Kugelhähnen verbinden und die Fugen mit Sanitärwicklung abdichten;
3. Erdung vornehmen und Netzkabel anschließen;
4. Installieren Sie ein Sicherheitssystem (Manometer, Sicherheitsventil, automatische Entlüftung);
5. montieren Sie den Schornstein und versiegeln Sie die Kniegelenke mit einem hitzebeständigen Dichtmittel.
6. füllen Sie den Wärmetauscher mit Wasser;
7. Überprüfen Sie die Position des Rosts, der Anzündklappe, der Stopfen für die Reinigung usw.;
8. entlasten Sie den Druck im Wärmetauscher zum funktionierenden;
9. Stellen Sie die Klappen im Schornstein und im Ofen auf die gewünschte Position ein.
10. Brennholz legen.

Im Allgemeinen kann jedes Heizgerät mit der richtigen Herangehensweise und der Verfügbarkeit von Grundkenntnissen und -fähigkeiten mit eigenen Händen an das Heizsystem angeschlossen werden.
