Anschließen eines Gasherds an einen Elektroofen: Installationsverfahren + Anschlussregeln und -vorschriften

Regeln für den Anschluss des Ofens in der Wohnung

Es ist vernünftiger, die Installation eines Gasherds in einer Wohnung eines mehrstöckigen Gebäudes Spezialisten anzuvertrauen. Diese Arbeiten werden von spezialisierten Diensten durchgeführt, die die Gasversorgung kontrollieren. Zuvor wird zwischen dem Verbraucher und der Organisation ein Vertrag geschlossen, nach dem Kraftstoff geliefert wird. Die Zahlung wird auf das im Vertrag angegebene persönliche Konto überwiesen.

Beim Kauf einer Wohnung ist ein Vertrag erforderlich. Es ist auch erforderlich, eine Liste von Dokumenten zu sammeln, um einen Gasherd in einer Wohnung gemäß den geltenden Rechtsvorschriften anzuschließen:

• eine Bescheinigung, dass Sie der Eigentümer der Wohnung sind;
• technischer Pass der Wohnung;
• alter Vertrag für Service;
• Pass für neue Geräte und einen Gaszähler.

Wenn das Buch auf dem alten Herd bleibt, dann ist es auch besser, es zur Verfügung zu stellen. Alternativ zum Eigentumsnachweis können Sie auch eine Bescheinigung verwenden, die die Eintragung der Wohnung bestätigt.

Wenn alle Dokumente gesammelt sind, reichen Sie sie beim Gasdienst ein. Die Mitarbeiter stellen Ihnen Formulare zum Ausfüllen zur Verfügung. Ein Vertrag ist erforderlich. Die Organisation erteilt Ihnen die Erlaubnis, neue Geräte zu installieren.

Normative Dokumente

Stahl

1. Welches regulatorische Dokument sollte eine Gaspipeline aus Stahl erfüllen?

1. Was sind die Anforderungen dieser Norm?

Ich werde die wichtigsten Punkte seines Textes hervorheben.

Der Rohrdurchmesser kann von 6 bis 150 mm variieren.

Die Gasverteilung in der gesamten Wohnung erfolgt mit einem Rohr DN 15 und DN 20.

Ordnen Sie leichte, gewöhnliche und verstärkte Rohre zu. Sie unterscheiden sich in der Wandstärke. Die Dicke variiert je nach Durchmesser und Rohrtyp zwischen 1,8 und 5,5 mm.

Das Material wird in geraden Längen von 4 bis 12 Metern geliefert. Bis zu einem Durchmesser von 20 mm kann das Rohr theoretisch in Ringen geliefert werden; In der Praxis ist mir eine solche Lieferform noch nie begegnet.

Das Rohr kann entweder aus schwarzem Stahl oder verzinkt sein. Die Zink-Korrosionsschutzbeschichtung erhöht die Lebensdauer der Gasleitung erheblich. Es genügt zu sagen, dass ich die aus der Verzinkung in Stalinkas zusammengebauten Heizungssteigleitungen wiederholt geöffnet habe und sich nach einem halben Jahrhundert Betrieb in ihrem Zustand nicht von neuen unterschied.

Die Zink-Korrosionsschutzbeschichtung macht das Material nahezu ewig.

An den Enden gerader Segmente mit einem Durchmesser von mehr als 10 mm ist auf Kundenwunsch ein Gewinde möglich.

Die Enden der Segmente werden rechtwinklig zu ihrer Längsachse geschnitten und entgratet. Die Endfase sollte 2 Winkelgrade nicht überschreiten, die Größe der verbleibenden Grate sollte 0,5 mm nicht überschreiten.

Hydraulische Tests werden durch Druck durchgeführt:

• 25 kgf/cm2 für gewöhnliche und leichte Rohre;
• 32 kgf / cm2 - für verstärkt.

Alle VGP-Rohre (Wasser und Gas) sind elektrisch geschweißt. Sie werden hergestellt, indem ein Flachband gefaltet und die Naht verschweißt und anschließend kalibriert wird.

rostfreier Stahl

1. Nach welchem ​​​​GOST wird ein rostfreies Wellrohr hergestellt?

Hersteller von gewelltem Edelstahl erwähnen in der Dokumentation dazu GOST unter der Nummer 10705-80. Sie beschreibt die technischen Anforderungen zur Herstellung von längsnahtgeschweißten Rohren mit einem Durchmesser von 10 - 530 mm.

Dielektrischer Einsatz

Getrennt davon sollten wir uns mit der Verwendung eines dielektrischen Einsatzes befassen. Nur wenige gewöhnliche Menschen haben von diesem Gerät gehört und wissen um seinen Zweck.

Ein dielektrischer Einsatz ist erforderlich, um die negativen Auswirkungen von Streuströmen zu verhindern. In Mehrfamilienhäusern können Sie nicht sicher sein, dass einer der Nachbarn keinen Strom durch die Gassteigleitung von einem nicht geerdeten Haushaltsgerät ableitet. Diese Ströme können die elektrischen Komponenten des Gaskochers - Hintergrundbeleuchtung, elektrische Zündung oder Steuereinheit - ernsthaft beschädigen. Die dielektrische Einlage verhindert deren Übertragung durch das Metallgeflecht des flexiblen Schlauchs auf das Haushaltsgerät selbst.

Zwischen dem Wasserhahn und dem flexiblen Schlauch ist ein dielektrischer Einsatz installiert. Natürlich muss auch dessen Verschraubung ordnungsgemäß abgedichtet und kontrolliert werden.

Die Hauptgeheimnisse beim Anschluss von Gasgeräten

Angenommen, Sie haben bereits Ihre Wahl getroffen, einen Gasofen und ein Kochfeld gekauft. Es bleibt nur noch, sie an die Gasversorgung anzuschließen. Es ist klar, dass diese Anforderung nicht vermieden werden kann.

Die Regeln für die gleichzeitige Installation eines Gasofens und eines Gaskochfelds erfordern die Verwendung von zwei Brennstoffversorgungsleitungen, von denen jede mit einem eigenen Hahn ausgestattet sein muss, mit dem Sie die Gaszufuhr jederzeit abstellen können.

Geräte werden heute mit zwei Arten von Verbindungselementen an die Gasversorgung angeschlossen:

• Flexibler Schlauch.
• Starrer Schlauch aus Kupfer oder Stahl.

Was Sie bei der Verkabelung der Schläuche selbst beachten müssen:

• Es gibt eine Verbindung durch eine spezielle Steckdose, die sich in der Nähe des Ofens befindet.
• Nach Abschluss aller Arbeiten im Zusammenhang mit der Installation wird empfohlen, sicherzustellen, dass das Rohr nirgendwo geknickt ist und der Kraftstoff frei fließt.
• Bitte beachten Sie beim Anschluss eines Gasofens, dass der Schlauch nicht länger als zwei Meter sein sollte.
• Die Anzahl der Verbindungen sollte auf ein Minimum beschränkt werden.

Wenn Sie alle diese Regeln beachten, können Sie den Gasherd problemlos selbst anschließen.

Installation von Gasschläuchen

Überprüfung des kompletten Satzes und das Fehlen mechanischer Beschädigungen. Nachdem Sie einen Gasofen aus dem Geschäft erhalten haben, ist es wichtig, ihn auf mechanische Mängel zu überprüfen, die möglicherweise während des Transports aufgetreten sind, und den Inhalt zu überprüfen.

Anschluss an die Gasleitung. Dann schließen wir den Gasschlauch an die zentrale Gasleitung an. Vor der Installation des Gasschlauchs muss ein dielektrischer Einsatz in den Wasserhahn eingebaut werden, der keinen Strom überträgt und ihn nicht an den Schlauch und an das Gasgerät weiterleitet Anschluss an die Gasleitung

Anschlusspunkt an die Gasleitung

• Wenn der Einbaubackofen anstelle eines herkömmlichen Gasherds angeschlossen wird, dann schalten Sie das alte Haushaltsgerät aus. Schließen Sie dazu das Absperrventil und schrauben Sie das T-Stück auf das Außenrohr. Es ist notwendig, den Energieträger nicht nur zum Backofen, sondern auch zum Kochfeld zu bringen. Beide Schläuche müssen über eigene Ventile verfügen, um die Gaszufuhr zu jedem dieser beiden Küchengeräte zu unterbrechen. Dies ist notwendig, um in Zukunft bequem mit ihnen arbeiten zu können.
• Der flexible Schlauch wird durch einfaches Aufschrauben der Mutter auf das Gewinde mit dem Haushaltsgerät verbunden. Um jedoch die Dichtheit zu gewährleisten, muss an der Stelle einer solchen Verbindung eine spezielle Dichtung verwendet werden. Es muss zuerst mit Fett geschmiert werden.

Aufmerksamkeit! Beim Anziehen der Mutter ist es wichtig, es nicht zu übertreiben. Andernfalls können Sie den Faden brechen!

Installationstipps und -tricks vom Experten

Um einen Gasherd zu installieren, wird empfohlen, solche Schläuche so zu nehmen, dass die Hülse nach dem Anschluss nicht mehr als 30 Zentimeter durchhängt. Andernfalls muss ein Eyeliner aufgetragen werden, was in Zukunft zu Materialrissen führen wird.

Der Anschluss des Ofens an eine gemeinsame Leitung wird in einem Raum mit abgeschalteter Zwangsbelüftung und geschlossenen Fenstern empfohlen. Dadurch können Sie das Gasleck sofort riechen. Bevor Sie mit der Installation einer neuen Platte beginnen, müssen Sie die Absperrventile für das Rohr finden. Außerdem wird davon abgeraten, den Schlauch zu lackieren. Stattdessen kannst du farbiges hitzebeständiges Isolierband verwenden. Die Zusammensetzung der Farbe enthält Komponenten, die die Gummiummantelung angreifen.

2 id="stoimost-uslugi">Servicekosten

Für die Installation eines Gasherds gibt es keine eindeutige Abrechnung.Die Kosten werden von Spezialisten individuell berechnet. Daher ist es äußerst problematisch zu sagen, wie viel der bedingte Mosgaz Ihnen für die Installation neuer Geräte in Rechnung stellen wird. Die Preise hängen von der Region und der Komplexität der Arbeit ab. Im Durchschnitt variieren die Kosten im Bereich von 1000 bis 3000 Rubel. Die Zahlung wird Ihnen erst in Rechnung gestellt, nachdem der neue Ofen in der Wohnung installiert wurde.

Denken Sie daran, dass Sie, wenn Sie die Dienste eines Geschäfts oder einer zertifizierten Handelsorganisation in Anspruch nehmen, deren Mitarbeiter den Ofen gemäß allen Standards installieren, trotzdem die Mitarbeiter von Gorgaz anrufen müssen. In diesem Fall müssen Sie für die Abreise extra bezahlen.

Wie man eine Nische und einen Elektriker vorbereitet

Die meisten modernen Küchensets haben spezielle Seiten in der Nische, die dem Ofen gewidmet sind. Sie werden in der Regel bereits während der Produktion montiert - das Gerät wird direkt an ihnen befestigt.

Wenn Ihre Konfiguration keine Stoßfänger enthält, spielt dies keine Rolle - dies beeinträchtigt die Arbeit in keiner Weise. Installieren Sie den Ofen einfach so, wie er ist. Es wird trotzdem seinen Platz in der Nische einnehmen und darin sicher fixiert werden.

Einige Module haben standardmäßig eine Rückwand. Sie können es entweder entfernen oder einfach ein Loch für die Verkabelung bohren. Bei der Installation muss aus Belüftungsgründen der Abstand vom Schrank zur Wand eingehalten werden - 5 cm.

Übrigens braucht sie besondere Aufmerksamkeit. Sie benötigen ein separates Elektrokabel mit mindestens 2,5 mm Querschnitt. Es kommt aus der Anschlussdose - es kann direkt an die Kabel angeschlossen werden, die aus dem Schrank kommen

Es kommt aus der Anschlussdose - es kann direkt an die Kabel angeschlossen werden, die aus dem Schrank kommen.

Es gibt noch eine andere Option: Statten Sie ihn mit einer separaten 16-Ampere-Steckdose aus, die etwa 4 kW standhält - der Ofen verbraucht ziemlich viel, daher müssen Sie ihm die Möglichkeit geben, eine solche Leistung zu realisieren.

In diesem Fall benötigen Sie zusätzlich einen Erdungsstecker, der durch eine isolierte Verdrillung mit der regulären dreiadrigen Verkabelung des Backofens verbunden wird.

Platzieren Sie die Steckdose nicht zu niedrig – mindestens 10 Zentimeter über dem Boden.

Viele Experten raten von der Verwendung einer geraden groben Verdrillung ab und weisen darauf hin, dass die Drähte ausschließlich über Schraubklemmen miteinander verbunden werden sollten.

Wir alle wissen jedoch, dass es nicht immer ideale Bedingungen gibt. Wenn die Reparatur in der Küche von Grund auf neu ist, versuchen Sie, alle Nuancen zu berücksichtigen. Wenn der Ofen in ein bereits fertiges Küchenset eingebaut werden muss, tun Sie dies so, wie Sie können.

Technologiemerkmale

Ein haushaltsüblicher Gasherd besteht aus zwei Teilen: einem Kochfeld und einem Backofen. In der klassischen Version haben sowohl der Backofen als auch das Kochfeld eine Lösung: Sie funktionieren mit Gas oder Strom. Bei kombinierten Modellen wird Gas in den Brennern verbrannt und der Ofen wird mit Strom betrieben.

Herd mit Gasherd und Elektroofen

Kochfelder können aus emailliertem oder Edelstahl, Glaskeramik oder eloxiertem Aluminium bestehen. Die meisten modernen Modelle sind mit Brennern unterschiedlicher Durchmesser ausgestattet. Je größer der Brenner, desto höher seine Leistung. Die Kombination von Brennern unterschiedlicher Leistung ermöglicht es Ihnen, Speisen in Gerichten mit unterschiedlichem Fassungsvermögen so bequem wie möglich zu garen.

Kochflächen können mit sehr guten Funktions- und Sicherheitssystemen ausgestattet werden: elektrische Zündung, Nachbrennfunktion, Dauerbrennen, Gasabschaltung bei Erlöschen der Flamme usw.

Es gibt zwei Arten von Elektroöfen in kombinierten Gasherden:

1. Klassisch. Klassische Backöfen beinhalten baulich ein Ober- und ein Unterheizelement. Optional können sie mit einem Spieß und (oder) einem Grillrost ausgestattet werden;

2. Multifunktional. Neben der klassischen Heizelementanordnung können Multifunktionsgeräte über zusätzliche Seiten- und Heckheizelemente verfügen, mit Umluft-, Selbstreinigungs- und sogar Mikrowellenfunktion ausgestattet werden.

   Klassisches Ofengerät

Es versteht sich, dass das Vorhandensein einer Vielzahl von Optionen im Ofen nicht nur den Betrieb und die Wartung des Geräts vereinfacht, sondern auch seine Kosten erheblich erhöht.

Um bei der Auswahl eines Gasherds mit einem multifunktionalen Elektroofen nicht zu viel zu bezahlen, sollten Sie daher auf Modelle achten, die nur die von Ihnen benötigten Optionen enthalten.

Elektroherd mit Konvektion

Berechnung

1. Woher wissen Sie, wie viel Gas in einer Zeiteinheit durch ein Loch bekannter Größe strömen kann?

Der Gasaustritt aus einem Rohr wird in einfachster Form durch die Torricelli-Formel beschrieben.

Der Meister hat uns ein Geschenk hinterlassen - eine einfache und leicht anzuwendende Formel.

Bei Benzin sieht es so aus:

• V ist die Geschwindigkeit des ausströmenden Gases in Metern pro Sekunde;
• g ist die Beschleunigung im freien Fall (9,8 m/s2);
• Dp ist die Druckdifferenz zwischen dem Gas in der Anforderung und der Atmosphäre in kg / m2 (in der Regel übersteigt der Druck des Haushaltsgases den atmosphärischen Druck um 0,2 kgf / cm2 oder 2000 kg / m2);
• λ ist die Dichte des Gases. Bei Raumtemperatur beträgt er etwa 0,72 kg/m3.

Kennt man die Durchflussrate des ausströmenden Gases und den Durchmesser der Blende, lässt sich die Durchflussrate pro Sekunde leicht berechnen. Dazu müssen Sie die Geschwindigkeit in Metern pro Sekunde mit der Fläche des Lochs in Quadratmetern multiplizieren.

Die Fläche eines Kreises wird mit der Formel πr^2 oder πd^2/4 berechnet. r ist der Radius des Kreises, d ist der Durchmesser.

Berechnen Sie die Fläche eines Lochs aus seinem Durchmesser.

Lassen Sie uns die Berechnung für ein Loch mit einem Durchmesser von 15 mm durchführen.

Die Strömungsgeschwindigkeit beträgt √(2*9,8*2000)/0,72=275 m/s.

Die Lochfläche in Quadratmetern beträgt 0,015^2*3,1415/4=0,000176709375.

Der Gasverbrauch in Kubikmetern pro Sekunde beträgt 0,000176709375*275=0,048595078125. Um den Verbrauch pro Stunde zu berechnen, müssen Sie den resultierenden Wert mit 3600 (die Anzahl der Sekunden in einer Stunde) multiplizieren. In unserem Fall werden in einer Stunde 0,048595078125*3600=175 Kubikmeter Gas in die Atmosphäre gelangen.

Die Folgen eines solchen Lecks können sehr schwerwiegend sein.

Schritt eins. Finden Sie die Leistung des Stromnetzes heraus

In der Regel benötigt ein Elektroherd eine Leistung von acht bis zehn Kilowatt, in alten Vergaserhäusern übersteigt die zulässige Belastung fünf Kilowatt jedoch nicht. Daher muss vor dem Austausch der Platte gefragt werden, ob die Möglichkeit besteht, die Belastung zu erhöhen. Dazu müssen Sie sich an die Verwaltungsgesellschaft wenden. Wenn die Leistung erhöht werden kann, fahren Sie mit der Vorbereitung eines Projekts für die Installation eines neuen Elektrogeräts und der Sammlung der erforderlichen Dokumente für die Verwaltungs- und Energieversorgungsorganisationen fort. Ist eine Leistungserhöhung im Netz nicht möglich, muss auf Ihre Kosten ein neues Zuleitungskabel gezogen werden.

Installation eines Gas-Wandkessels - Küchenanforderungen

1. Decke - 2 Meter und mehr.
2. Das Gesamtvolumen der Küche beträgt mehr als 7,5 m3, die Belüftung ist ausgestattet, ein Fenster ist installiert und es gibt eine Tür, die zum Balkon führt.
3. Für den Luftaustausch muss am unteren Rand der Wand oder Tür ein Gitter angebracht werden, das in den nächsten Raum führt. Die Fläche des Grills beträgt mindestens 0,02 m2.

Um einen Gaskessel in der Küche zu installieren, benötigen Sie möglicherweise eine Genehmigung des Gasdienstes.

Wenn die Küche in der Wohnung nicht den Anforderungen von SNiP entspricht, dürfen Gasheizgeräte nur mit Genehmigung der Gasaufsicht installiert und betrieben werden.

Aufmerksamkeit!

Es ist strengstens verboten, mehr als 2 Heizgeräte oder mehr als 2 Boiler in einem Raum zu installieren, wenn das Raumvolumen weniger als 7,5 m3 beträgt

Die bestehenden Regeln für die Installation eines Gaskessels in einem Privathaus wiederholen weitgehend die Anforderungen für Kessel, die in Wohnungen in mehrstöckigen Gebäuden betrieben werden. Die Unterschiede werden nur dadurch verursacht, dass in einem Privathaus häufig ein separater Raum oder ein separates Gebäude für Heizgeräte zugewiesen wird, für die zusätzliche Anforderungen gelten, die unten aufgeführt sind.

So ersetzen Sie einen alten Kugelhahn

In einigen Fällen wird es notwendig sein, den alten Kugelhahn auszutauschen. Ein solcher Bedarf entsteht, wenn diese Komponente Gas durchlässt oder nicht in der Größe passt. Der Austausch sollte schnell erfolgen, da das Gas während des Vorgangs in den Raum gelangt.

In diesem Stadium müssen Sie ein Stück feuchten Lappen oder einen Korken der entsprechenden Größe in das Rohr einführen. Wenn sich jedoch ein Gewinde an der Gasleitung befindet, können Sie keinen Stecker installieren. Ferner wird das Verfahren gemäß dem folgenden Algorithmus durchgeführt:

Die Zwangslüftung schaltet sich ein, die Fenster öffnen sich.
Auf das Gewinde der Gasleitung wird ein Dichtband gewickelt.
Ein neuer Kugelhahn wird auf das Rohr geschraubt

In diesem Stadium wird empfohlen, vorsichtig zu sein und das Schlagen des Schlüssels an der Gasleitung, übermäßige Kraft und plötzliche Bewegungen zu vermeiden. Solche Aktionen können die Bildung eines Funkens hervorrufen.

Um unangenehme Folgen zu vermeiden, wird empfohlen, einen Schwamm auf den Schlüssel zu legen und diesen mit Isolierband zu befestigen.

Am Ende der Arbeiten sollte die Dichtheit der Verbindungen überprüft werden. Dazu wird der Kugelhahn mit konzentrierter Seifenlauge benetzt. Wenn die aufgetragene Zusammensetzung keine Blasen bildet, ist die Verbindung dicht. Andernfalls müssen Sie den Hahn entfernen und die beschriebenen Schritte wiederholen, wobei Sie eine zusätzliche Schicht Dichtungsband auf die Gewinde auftragen.

Nach Abschluss der beschriebenen Arbeiten können Sie mit dem Anschluss des Ofens an das Gasnetz beginnen. Dazu wird das Gerät zunächst an einem festen Ort installiert und nivelliert. Folgende Arbeiten werden ausgeführt:

1. Leinenkabel wird auf das Außengewinde (falls vorhanden) des Schlauchs gewickelt.
2. Durch die Dichtmasse wird ein Adapter auf den Plattenauslass geschraubt. Dieser Vorgang ist erforderlich, wenn der Durchmesser des Gasschlauchs nicht mit den Abmessungen des Gerätestutzens übereinstimmt.
3. Der Schlauch wird mit einem Schraubenschlüssel an die Ofendüse und das Gasrohr geschraubt. Es wird auch nicht empfohlen, zu diesem Zeitpunkt übermäßige Kraft anzuwenden. Bei Bedarf können Sie nach Abschluss der Arbeiten die Mutter festziehen.

Vermeiden Sie beim Einbau der Platte ein Knicken des Schlauchs. Der an die Gasleitung angeschlossene Schlauch muss frei hängen.

Leistungsschalter und Verdrahtungsanforderungen

Bevor Sie mit dem Anschluss fortfahren, sollten Sie sich erkundigen, ob die Verdrahtung der möglichen Belastung entspricht und ob ein separater Sicherungsautomat im Schaltschrank installiert ist.Wenn keine Elemente für die Installation vorhanden sind oder nicht zum Nennwert passen, empfehlen wir, diese im Voraus zusammen mit dem Ofen zu kaufen.

Bei leistungsstarken Elektrogeräten weisen sie nicht nur eine separate Leitung zu, sondern setzen auch einen individuellen Doppelschutz: Idealerweise ist dies ein Satz RCD + -Schutzschalter.

Anstelle dieses Paares wird oft ein Difavtomat verwendet, um Platz im Schild zu sparen.

Installationsschema der Schutzausrüstung in der Schalttafel. Durch die Automatisierung wird der Steckdose eine Phase zugeführt, der Neutralleiter wird durch den RCD zum Nullbus und die Masse zum gemeinsamen Massebus gezogen

Entscheidendes Kriterium beim Kauf einer Maschine ist die Nennleistung, die nach dem Maximalwert des verbrauchten Stroms gewählt wird. Normalerweise sind es 40-50 A, aber es ist besser, die technischen Daten im Plattenpass zu klären. Wir empfehlen Ihnen, sich mit den Regeln für die Auswahl einer Maschine genauer vertraut zu machen.

Um die Sicherheit zu gewährleisten, ist die Bezeichnung nach oben gewählt - bei Arbeiten mit maximaler Belastung funktioniert der Schutz also nicht ständig. Angenommen, die maximale Stromaufnahme beträgt etwa 45 A, daher wird ein Automat mit 50 A benötigt.

Um einen RCD auszuwählen, ist das Prinzip dasselbe - nach oben, dh gepaart mit einer 50-A-Maschine, setzen sie einen RCD auf 63 A.

Auch bei der Wahl der Drähte gibt es keine besonderen Schwierigkeiten. Aluminiumkabel ist nicht geeignet - es ist besser, es überhaupt nicht für die Hausverkabelung zu verwenden. Dies ist unsicher und in Bezug auf die Eigenschaften seinem Kupfer-Pendant unterlegen. Daher halten wir an einem Kupferdraht mit einem Querschnitt, der der Leistungs- und Stromaufnahme entspricht.

Bei der Auswahl eines Kabels werden auch die Eigenschaften des Netzwerks und die Art der Kabelverlegung berücksichtigt.Neue Stadtwohnungen werden nach modernen Anforderungen zunächst mit einer allen Standards entsprechenden Verkabelung ausgestattet. Und in alten Gehäusen müssen Sie möglicherweise die Verkabelung ändern

Wenn Sie während der Vorbereitungsarbeiten noch Drähte kaufen müssen, müssen Sie sich auf die Leistungsparameter der Platte konzentrieren:

• 3-5 kW - Leiterquerschnitt 2,5 mm²;
• 5-7,5 kW - 4 mm²;
• 7,5-10 kW - 6 mm².

Für ein Drehstromnetz wird ein 5-adriger Draht 2,5 mm² verwendet.

Wenn Sie sich noch nicht für ein Ofenmodell entschieden haben, aber bereits mit dem Austausch der Verkabelung begonnen haben, können Sie bedenkenlos ein VVGng-4-mm²-Kabel kaufen - wenn der Abstand vom Ofen zur Abschirmung nicht mehr als 12 m und VVGng 6 mm² beträgt - wenn die Schalttafel weiter entfernt ist. Moderne Herde mit Backöfen sind stark genug, sodass Sie nichts falsch machen können.

Und jetzt werden wir analysieren, in welcher Reihenfolge es besser ist, alle Aktionen auszuführen.

Anschließen eines Gasherds - Sicherheitsregeln

Erdgas, das zum Kochen in Gemeinschaftshäusern verwendet wird, ist hochexplosiv, daher ist die Einhaltung der Sicherheitsregeln beim Arbeiten mit Gas die Hauptbedingung beim Arbeiten mit gasverbrauchenden Geräten. Der Anschluss des Ofens an das Gasversorgungssystem erfolgt unter Berücksichtigung der folgenden Anforderungen:

1. Für die Gasversorgung im Haushalt werden spezielle flexible Schläuche aus verschiedenen Materialien verwendet, die mit einem Herstelleretikett versehen sind, auf dem das Herstellungsdatum angegeben ist.

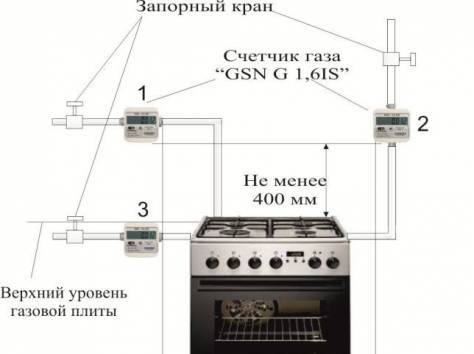

Reis. 2 Gaskocher mit Gasleitungsanschluss

1. Die Regeln für den Anschluss eines Gasherds in einer Wohnung regeln die Länge des Schlauchs, der 4 Meter nicht überschreiten sollte, wenn es erforderlich ist, den Herd in eine größere Entfernung von der Gasversorgungsleitung zu bringen, die Gasversorgung abzusperren und zu schweißen a Stück Metallrohr der erforderlichen Länge an die Hauptleitung.
2. Ein flexibler Unterwasserschlauch wird an einer leicht zugänglichen Stelle montiert und versucht, ihn nicht durch nicht trennbare Gebäudestrukturen zu blockieren; Verbindungsanforderungen erlauben nicht die Verwendung von zwei Segmenten mit irgendeiner Art von Verbindung.
3. Wenn der Schlauch in der Sichtzone kein sehr ästhetisches Aussehen hat, wird er mit einer selbstklebenden Folie oder Papier überklebt, es ist verboten, Farbe zu verwenden, die die Polymeroberfläche des Eyeliner beschädigen kann.
4. Einige moderne Gaskochfelder verfügen über eingebaute Elektroöfen mit leistungsstarken Heizelementen. In diesem Fall wird für die Stromversorgung ein eigenes Netz mit eigener RCD-Schutzabschaltung organisiert. Bei der Platzierung sollten Sie die Regeln für den Betrieb von PES-Elektroinstallationen beachten, die die folgenden Parameter regeln:

• Der Abstand von der Steckdose zur Gaszuleitung muss mindestens 500 mm betragen.
• Der Abstand zwischen dem Stromkabel des Ofens und der Gasleitung darf nicht weniger als 100 mm betragen.

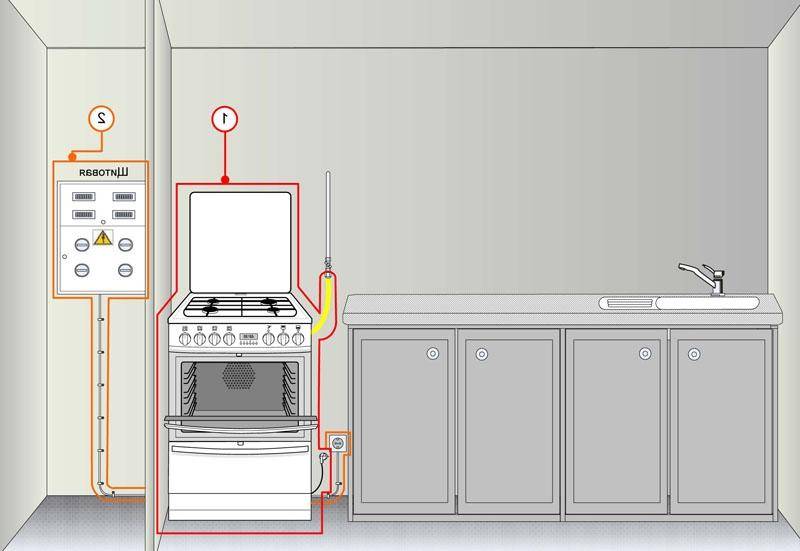

Reis. 3 Plattenanschlussplan

Regeln für den Anschluss des Ofens in der Wohnung

Wenn Sie einen Ofen in einer Wohnung verwenden, ist es besser, seine Verbindung Spezialisten von Gasversorgungsdiensten und -organisationen anzuvertrauen, mit denen Sie zunächst einen Vertrag über die Lieferung von natürlichem Brennstoff schließen müssen, indem Sie ein persönliches Konto eröffnen, um Dienstleistungen zu bezahlen. Beim Erwerb einer neuen Wohnung als Eigentum ist in der Regel eine Vereinbarung erforderlich, die Liste der Unterlagen, die in der Regel benötigt werden, um einen Gasherd normgerecht anzuschließen, lautet wie folgt:

1. Eigentumsbescheinigung der Wohnung und eine Bescheinigung über die staatliche Registrierung von Wohnungen.
2. Meldebescheinigung für die Wohnung.
3. Der alte Vertrag für die Wartung des Ofens und das Abonnentenbuch, falls vorhanden.
4. Reisepass für den installierten Ofen und Gaszähler.

Die vom Hausbesitzer gesammelten Dokumente werden dem Gasdienst vorgelegt, woraufhin seine Spezialisten Formulare zum Ausfüllen eines Gasliefervertrags ausstellen. Nach Abschluss des Papierkrams u Bedienungsanleitung Gasinstallationen wird der Vertrag von beiden Parteien mit der Erteilung der Erlaubnis zum Anschluss der Ausrüstung unterzeichnet.

Reis. 4 Rohre für Gasherde und Paneele

Regeln für den Anschluss eines Ofens in einem Privathaus

Wenn in einer Stadtwohnung die Pflichten von Spezialisten des Gasversorgungsdienstes, mit denen der Eigentümer auf freiwilliger Basis einen Vertrag abgeschlossen hat, mindestens alle sechs Monate eine obligatorische Überprüfung der Gasausrüstung zur Sicherheit des gesamten Hauses umfassen , dann ist die Situation in der Privatwirtschaft anders.

Hier entscheidet der Hausbesitzer selbstständig über die Gasversorgung, er kann sich an die zentrale Gasleitung anschließen und analog zu Wohnungen einen Vertrag mit den entsprechenden Diensten abschließen oder eine autonome nutzen Gasversorgung durch Flaschen und Gasbehälter.

Bei letzteren Optionen müssen Sie den Gasherd höchstwahrscheinlich selbst oder unter Hinzuziehung von beauftragten Fachleuten ohne Garantien anschließen. Daher sollte die Angelegenheit mit voller Verantwortung angegangen und die Technologien sorgfältig studiert werden, um die richtigen Komponenten auszuwählen und eine qualitativ hochwertige Installation durchzuführen.

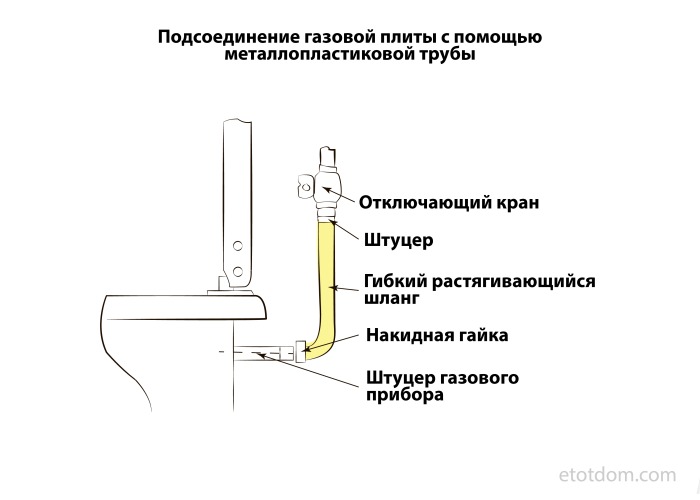

Reis. 5 Anordnung der Gasschläuche

Schlussfolgerungen und nützliches Video zum Thema

Video Nr. 1 Tipps von einem Benutzer, der den Ofen selbst angeschlossen hat:

Video Nr. 2 Einbauempfehlungen vom Hersteller Hans:

Video Nr. 3 Über Verbindungsreihenfolge:

Und die letzte Empfehlung: Arbeiten Sie unbedingt mit einem Vertreter des Gasservice zusammen. Geht der Anschluss „an Gorgaz vorbei“ und ereignet sich ein Unfall mit Gesundheits- oder Sachschaden, drohen Ihnen erhebliche Bußgelder.

Sanktionen sind auch bei der nächsten planmäßigen Inspektion möglich - wenn die Installation neuer angeschlossener Geräte nicht behoben und dokumentiert wird. Befolgen Sie das Gesetz und Sie werden sicher sein!

Bitte schreiben Sie Kommentare, stellen Sie Fragen und posten Sie Fotos zum Thema des Artikels in der Blockform unten. Erzählen Sie uns von Ihren eigenen Erfahrungen in der Wirtschaft Anschlüsse für Gasöfen. Es ist möglich, dass die Ihnen bekannten technologischen Feinheiten des Verfahrens für die Besucher der Website sehr nützlich sind.
