Anschluss eines Abluftventilators in Bad und Toilette: Analyse von Diagrammen und Tipps zur Installation von Geräten

Montage der Zeitschaltuhr des Abluftventilators

Als erstes muss also die Stromversorgung zum Installationsort mit dem entsprechenden Leistungsschalter in der Schalttafel abgeschaltet werden.

Jetzt bereiten wir den Timer für den Anschluss nach dem oben angegebenen Schema vor. Da die Leitungen des Geräts mehrdrähtig sind, verwenden Sie zur Installation am bequemsten WAGO-Klemmklemmen.

Zuerst verbinden wir einen roten und einen schwarzen Draht miteinander und stecken sie in eine Anschlussbuchse - dies sind die Kontakte zum Anschließen einer gemeinsamen Null.

Jetzt schließen wir die Zeitschaltuhr gemäß dem Diagramm an das Stromkabel an. Es sollte so ausfallen:

ROT bleibt frei - an PHASE anschließen

SCHWARZE verbleibende freie Ader - an die vom Schalter kommende PHASE anschließen

KOMBINIERTE ROTE UND SCHWARZE Ader - an COMMON NULL anschließen

Die verbleibenden ZWEI WEISSEN Drähte sind direkt mit dem Abluftventilator verbunden.

Da die Drähte ziemlich kurz sind, müssen sie verlängert werden.

Details zum Einbau eines Abluftventilators haben wir bereits HIER geschrieben. Der Timer selbst ist meistens hinter dem Lüfter im Lüftungskanal versteckt.

Nachdem der Anschluss des Timers abgeschlossen und der Lüfter installiert ist, können Sie die Stromversorgung einschalten und den Betrieb des Timers überprüfen. Damit ist die Verbindung abgeschlossen.

Lüfter mit eingebautem Feuchtigkeitssensor

Es gibt 2 Möglichkeiten, Geräte anzuschließen, die mit einem Feuchtigkeitssensor ausgestattet sind. Einer von ihnen ist für den automatischen Betrieb ausgelegt.

• Null wird an den N-Anschluss angelegt.
• Auf L - Phase.
• Der Lüfter wird sowohl über den Schalter als auch direkt angeschlossen.

Das Gerät arbeitet kontinuierlich, wenn die Luftfeuchtigkeit im Raum über 60 % bleibt. Sinkt er auf 50 %, schaltet sich das Gerät aus. In diesem Modus ist der Timer nicht aktiviert.

Die zweite Version des Verbindungsschemas impliziert einen erweiterten Betriebsmodus. Wie in und in der vorherigen Version wird eine Phase an L und Null an N angelegt. Zwischen Klemme 1 und L ist eine Brücke eingebaut, auf der der Schalter montiert wird.

Wenn der Stromkreis geschlossen ist, schaltet sich das Gerät ein und arbeitet für eine bestimmte Zeit, sofern die Luftfeuchtigkeit unter 50% liegt. Wenn es höher ist, arbeitet das Gerät weiter, bis der Feuchtigkeitsgehalt auf ein normales Niveau gesunken ist. Erst dann startet der Timer.

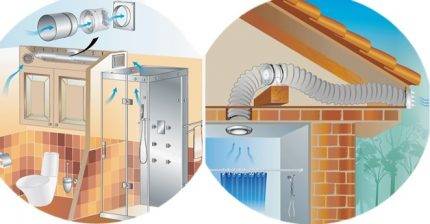

Schema der Anordnung der natürlichen Belüftung

Für den effektiven Betrieb des natürlichen Lüftungssystems in einem Landhaus ist es notwendig, den Zufluss frischer Straßenluft und den Abfluss von Luftmassen durch die Lüftungsschächte zu organisieren. In einem Haus mit Holzfenstern kann frische Luft durch mikroskopisch kleine Risse in den Rahmen dringen.

Als optimale Höhe des Belüftungseinlassventils in der Außenwand des Hauses gilt ein Abstand von 2 bis 2,1 m. Es ist ratsam, Klimaventile für den regelmäßigen Zufluss von Außenluft in Kunststofffenster mit Mehrkammer-Doppelverglasung einzubauen Fenster. Diese Vorrichtungen an Fenstern können durch Zulaufventile ersetzt werden, die in tragenden Wänden unter Fensterbänken über Heizkörpern oder an der Seite von Fensteröffnungen installiert sind.

Gleichzeitig werden kalte Luftströme, die von der Straße kommen, mit warmer Luft vermischt, die von Batterien erwärmt wird. Dies bedeutet, dass im Haus keine unangenehmen und gefährlichen Zugerscheinungen auftreten.

Wie kommt Luft ins Badezimmer?

Durch einen Spalt von 2-2,5 cm zwischen Boden und Türblatt, der bei der Installation der Tür zum Badezimmer vorgesehen ist, gelangen Teile der neuen Luft aus anderen Wohnräumen des Hauses in das Badezimmer. Eine weitere Möglichkeit für den Lufteintritt in das Badezimmer besteht darin, spezielle Türen zu kaufen und zu installieren, in deren Unterseite sich Lüftungslöcher in Form von Gittern oder runden Fenstern befinden. Manchmal ist für diese Zwecke die Badezimmertür nicht fest verschlossen, insbesondere wenn sie nicht benutzt wird.

Innentüren für das Badezimmer, ausgestattet mit vier runden Öffnungen, die mit dekorativen Gitterelementen bedeckt sind

Wohin gehen der Dampf und die Gerüche aus dem Badezimmer?

Die Abluftkanäle sind senkrecht nach oben gerichtete Lüftungsschächte.Das Badezimmer sollte über einen eigenen separaten Lüftungskanal verfügen, dessen seitlicher Ausgang oben an der Wand im Sanitärraum ausgeführt ist.

Der direkte Zugang zum Lüftungskanal wird direkt in die Decke des Badezimmers geschnitten. In diesen Kanälen werden Dampf und alle Fremdgerüche angesaugt. Das Lüftungsfenster ist mit einem Ziergitter verschlossen. Auf keinen Fall sollten Lüftungsfenster mit Tapeten oder anderen Veredelungsmaterialien versiegelt werden.

Bei ordnungsgemäßer Installation der natürlichen Belüftung im Badezimmer entsteht trockene Luft. Durch die rechtzeitige Entfernung von feuchter Luft werden Sie nicht mit Schimmel- und Fäulnisproblemen der Materialien konfrontiert, aus denen Ihr Haus gebaut ist.

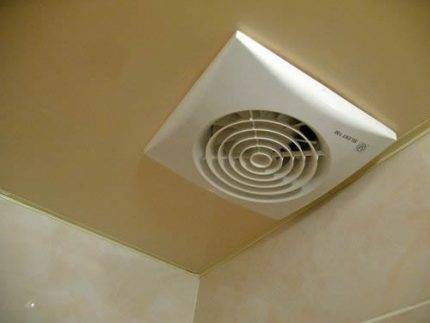

Das Lüftungsfenster in der Badezimmerwand hat eine runde Form und ist passend zur weißen Decke mit einem hellen Ziergitter abgedeckt.

Lüftungsgerät für zwei Räume

In einem zweistöckigen Landhaus ist es möglich, durch den Lüftungsschacht, der aus dem Badezimmer im ersten Stock des Objekts kommt, den Luftabzug aus den Räumen im zweiten Stock zu organisieren.

Gleichzeitig schneiden sie den Lüftungskanal nicht sofort rechtwinklig ein, sondern durch einen kleinen Bogen, der teilweise parallel zum Abgassteig verläuft.

Es stellt sich heraus, dass Luft durch ein Loch angesaugt wird, das sich unter dem Eingang zum Lüftungsschacht befindet. Dies geschieht, um zu verhindern, dass die langgezogene feuchte Luft aus dem Badezimmer in das Wohnzimmer im zweiten Stock gesaugt wird.

Lüfterinstallationsverfahren

Wie bei jeder Baumaßnahme muss zunächst die Lüftungsanlage ausgelegt werden.Besser gleich zu Beginn der Badrenovierung, um die gesamte Kommunikation in den Wänden und unter der Decke verstecken zu können.

Wenn es sich um ein Badezimmer in einer Wohnung handelt, in der bereits ein Loch in der Wand zu einem gemeinsamen Lüftungskanal vorhanden ist, müssen Sie nur die natürliche Belüftung in eine Zwangsbelüftung umwandeln. Dazu reicht es aus, das Modell des Lüfters und das Schema für den Anschluss an den Strom zu bestimmen.

Die Ausnahme bilden Wohnungen, in denen der Lüftungsschacht nur an einen der Räume eines separaten Badezimmers angrenzt - dort wird ein Kanal benötigt

In einem Privathaus müssen Sie normalerweise ein System von Grund auf neu bauen und das Lüftungsrohr durch das Dach zur Straße führen, seltener durch die Wand. In diesem Fall muss nicht nur über alles nachgedacht, sondern auch ein Plan erstellt werden, nach dem die erforderlichen Materialien gezählt und die Installation durchgeführt werden können.

Es lohnt sich, das Vorhandensein von natürlichem Luftzug in der bestehenden Mine zu überprüfen und sich bei völliger Abwesenheit an die ZhEK zur Reinigung zu wenden. Für einen effektiven Luftaustausch ist es besser, die Haube gegenüber der Tür oder dem Strömungsventil, falls vorhanden, zu platzieren.

Der nächste Schritt ist, alles zu kaufen, was Sie brauchen. Es lohnt sich sogar, im Voraus zu kaufen, was ganz am Ende der Reparatur installiert wird, da ein anderes Lüftermodell möglicherweise keine Verbindung zu den bereits angeschlossenen Kabeln herstellt.

Nachdem Sie herausgefunden haben, wie Sie den gekauften Lüfter anschließen und ein Lüftungsschema auswählen, können Sie mit der Reparatur des Badezimmers beginnen.

Bei der dekorativen Veredelung von Wänden und Decke werden bei Bedarf Drähte in gewellte Isolierrohre verlegt, ein Lüftungskanal gebaut und die Größe des Lochs für den Lüfter angepasst. In dieser Phase werden auch die Verkabelung und die Installation von Schaltern durchgeführt.

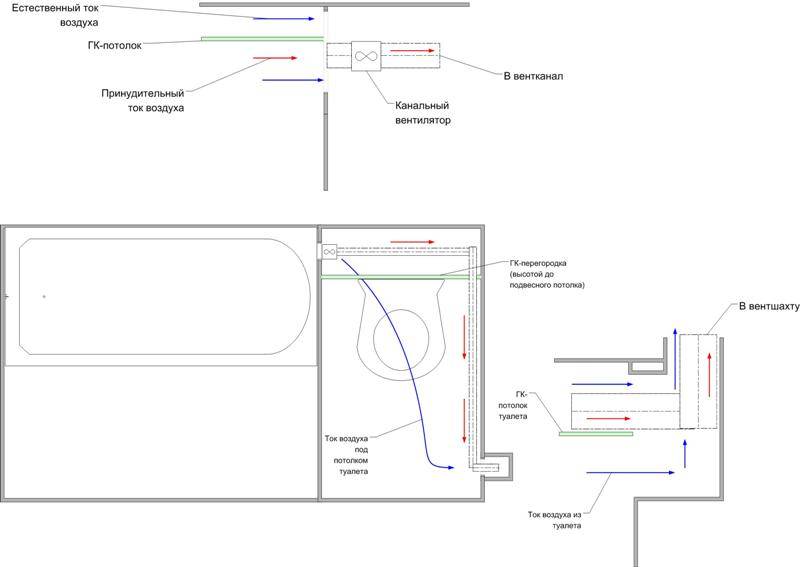

Eine alternative Option, die nur in einem Privathaus verfügbar ist, ist die Installation eines Kanalventilators. Bei der Installation wird nur eine spezielle Platte an die Wand geschraubt, und der Hauptkörper mit dem Motor rastet in die seitlichen Befestigungselemente ein

Der Lüfter selbst wird nach der Fertigstellung installiert. Die Installationsreihenfolge ist:

1. Stellen Sie sicher, dass die Leitungen für den Lüfter spannungsfrei sind.
2. Entfernen Sie die Frontplatte, setzen Sie das Gehäuse in das Loch ein und markieren Sie die Befestigungspunkte auf der Fliese mit einem Marker.
3. Bohren Sie Löcher mit einem Bohrer mit einem Bohrer für Keramik, schlagen Sie Dübel hinein. Dieser Schritt kann ganz entfallen oder nur ein Teil der mitgelieferten Befestigungsmittel verwendet werden. Plastikfächer wiegen ein wenig, meist reichen flüssige Nägel oder Polymerkleber um sie zu fixieren.
4. Auch bei der Montage an selbstschneidenden Schrauben muss der Umfang des Lüftergehäuses mit Silikon oder einem anderen Polymer bestrichen werden, um Vibrationen zu absorbieren und Geräusche zu vermeiden.
5. Setzen Sie den Körper in das Loch ein, prüfen Sie die Höhe (bei Modellen mit quadratischer Fläche) und drücken Sie fest, bis das Dichtmittel aushärtet.
6. Schließen Sie die Drähte an die Klemmen des Geräts an und befestigen Sie sie so, dass keine blanken Stellen mehr vorhanden sind.
7. Schalten Sie die Lüftung ein, überprüfen Sie den Betrieb in allen vorgesehenen Modi.
8. Frontblende einbauen.

Diese Reihenfolge ist universell und für Deckenventilatoren aller Modelle geeignet. Dabei spielt es auch keine Rolle, ob der Ventilator in der Wand oder in der Decke eingebaut wird – lediglich der Einbau bei Kanalmodellen unterscheidet sich.

Einige Modelle verfügen über eine Steuerplatine mit der Möglichkeit, den Betriebsmodus für das Badezimmer oder die Toilette sowie den Timer einzustellen

Wenn das Lüfterdesign einen Timer, Hygrometer, Modusschalter oder andere Geräte enthält, vergessen Sie nicht, diese einzustellen, bevor Sie die dekorative Blende anbringen.

Oft ist die Einstellschraube des Timers ab Werk auf ein Minimum gedreht - wählen Sie die erforderliche Arbeitsdauer experimentell aus.

Es kann auch einen Modusschalter geben, der wie 3 oder 4 Metallstifte mit einem abnehmbaren Jumper auf zwei davon aussieht.

Im Modus "Toilette" startet der Lüfter sofort, gleichzeitig mit dem Einschalten des Lichts, und läuft für die vom Timer eingestellte Zeit. Im Modus "Badezimmer" soll das Startsignal das Licht ausschalten, damit Sie in der Dusche nicht durch Lärm und Zugluft gestört werden.

Nach dem Einstellen und Einstellen Schließen nicht vergessen Öffnungen am Deckel zum Schutz der Platine vor Feuchtigkeit, sofern konstruktionsbedingt vorgesehen

Das eingebaute Hygrometer kann auf eine bestimmte Luftfeuchtigkeit eingestellt werden, bei der der Lüfter startet.

Ermittlung des optimalen Anschlussschemas in Bad und WC

Wie die Praxis zeigt, benötigen gewöhnliche Wohnungen in einem Neubau ein leistungsfähigeres System als die natürliche Belüftung von einem Bad durch eine Toilette. In diesem Fall verbleibt ein erheblicher Teil der Feuchtigkeit in der Wohnung. Ein Bad ohne Lüftung darf in Privathaushalten nur stehen, wenn im Badezimmer ein Fenster vorhanden ist. Die Verwendung eines erzwungenen Systems sorgt für die Notwendigkeit, den optimalen Betriebsmodus der Haube auszuwählen.

Oftmals ist der Ventilator mit einem Lichtschalter verbunden, wodurch Sie den Betrieb des Geräts an der Zeit orientieren können, die eine Person im Badezimmer verbringt. Dies reicht jedoch nicht immer aus, weshalb für den Lüfter ein separater Schalter ausgestattet ist.Wie die Praxis zeigt, wird oft vergessen, das Gerät ein- und auszuschalten. Die optimalste Lösung ist in diesem Fall die Einführung eines Feuchtigkeitssensors in den Lüftungskreislauf. Dadurch ist es möglich, das Gerät in den Offline-Modus zu versetzen.

Merkmale der Montage der Haube

Bevor Sie mit der Installation des Lüftungssystems im Badezimmer oder der Toilette fortfahren, müssen Sie die Position des Abluftventilators bestimmen. Das Design der Haube sollte gegenüber der Tür im oberen Teil der Wand oder an der Decke platziert werden. In diesem Fall müssen Sie sich natürlich um das Vorhandensein einer elektrischen Verkabelung kümmern, wenn der Lüfter nicht mit einer Batterie ausgestattet ist. Nachdem Sie einen geeigneten Ort ausgewählt haben, können Sie mit der Installation fortfahren, bei der Experten die Einhaltung der folgenden Empfehlungen empfehlen.

Es ist besser, während des Reparaturvorgangs in einer Wohnung eine Belüftung für ein Badezimmer oder eine Toilette zu montieren.
Es ist besser, den Lüfter vom Lichtschalter aus anzuschließen.
Die Verkabelung zum Lüfter kann in den Blitzen versteckt werden.
Um den Installationsprozess erheblich zu vereinfachen und den Ventilator vor äußeren Einflüssen zu schützen, wird ein Kunststoffrohr in das Loch in der Wand eingeführt, das einfach mit Zementmörtel befestigt wird

Aber vorher müssen Sie das Gerät anschließen.
Wenn die Deckenhöhe im Badezimmer oder in der Toilette ausreicht, können Sie eine funktionalere, wenn auch komplexe Lüftungsstruktur verwenden, die aus Kunststoffboxen besteht und das Gerät selbst direkt über der Toilette befestigt.
Beim Anschließen des Abluftgeräts ist es wichtig, die mit dem Ventilator gelieferte Anleitung genau zu studieren, um ihn ordnungsgemäß an das Stromnetz anzuschließen.Das Verfahren zum Installieren der Dunstabzugshaube für ein Badezimmer oder eine Toilette sollte keine besonderen Schwierigkeiten bereiten

Dazu müssen Sie nur die Schutzabdeckung vom Gerät demontieren, eine spezielle Konstruktionsklebermischung auf die Karosserie auftragen und das Absauggerät an die zuvor vorbereitete Stelle drücken und einige Minuten halten, bis der Kleber aushärtet.

Das Verfahren zum Installieren einer Haube für ein Badezimmer oder eine Toilette sollte keine besonderen Schwierigkeiten bereiten. Dazu müssen Sie nur die Schutzabdeckung vom Gerät demontieren, eine spezielle Bauklebermischung auf die Karosserie auftragen und das Absauggerät an die zuvor vorbereitete Stelle drücken und einige Minuten halten, bis der Kleber aushärtet.

Auch während des Betriebs des Gerätes ist es wichtig, den Rost mit einer gewissen Regelmäßigkeit von Staub und anderen Verschmutzungen zu reinigen. Dazu reicht ein haushaltsüblicher Staubsauger oder Spülmittel und warmes Wasser.

Anforderungen an die Belüftung des Badezimmers

Was ein effektives, praktisches und zuverlässiges Luftaustauschsystem sein sollte, wird in einer Reihe von innerstaatlichen Verordnungen gesagt:

• GOST 30494-2011, das beschreibt, wie das Raumklima sein sollte;
• SP 60.13330.2012, das die Anforderungen und Regeln festlegt, die angeben, wie Belüftung sein sollte.

Darüber hinaus wird der Luftaustausch in SP 55.13330.2016 und SP 54.13330.2016 erwähnt, aber sie beziehen sich auf das oben angegebene Code of Rules.

Die aufgeführten Verordnungen besagen, dass ein Luftaustausch erforderlich ist, um die Luftqualität auf dem erforderlichen Niveau zu halten.

Dies ist der Fall, wenn der Gehalt an Schadstoffen moderate Werte nicht überschreitet. Zum Beispiel, wenn die Kohlendioxidmenge pro Kubikmeter nicht mehr als 400 cm³ beträgt. Ein Indikator von 400-600 cm³ gilt als durchschnittlich, 600-1000 cm³ sind nicht angenehm, aber akzeptabel, und über 1000 cm³ ist eine sehr niedrige Luftqualität.

Gemäß der Gesetzgebung müssen die Parameter des Mikroklimas im Badezimmer den gesetzlichen Anforderungen entsprechen. Und dazu muss im Raum ein effektives Luftaustauschsystem angeordnet werden.

Gleichzeitig sollte bei der Organisation des Luftaustauschs in Wohn- und Büroräumen, einschließlich eines Badezimmers, daran erinnert werden, dass er zur Schaffung komfortabler Lebensbedingungen beitragen sollte.

Dazu muss Folgendes auf dem erforderlichen Niveau unterstützt werden:

• Lufttemperatur;
• die Geschwindigkeit der Luftbewegung in den Räumlichkeiten;
• Luftfeuchtigkeit;
• resultierende Temperatur und ihre lokale Asymmetrie.

Alle diese Indikatoren charakterisieren umfassend die Auswirkungen der oben genannten Indikatoren auf eine Person sowie die Wärmestrahlung. Das heißt, die Temperatur im Badezimmer sollte 24-26 ° C betragen, was der optimale Wert ist. Und es wird garantiert nicht unter 18 ° C fallen, da der angegebene Wert als minimal akzeptabel gilt. In diesem Fall sollte die resultierende Temperatur im Bereich von 23-27 °C liegen, und die zulässigen Werte ihrer Asymmetrie liegen zwischen 17 °C und 26 °C.

Die Folge einer unsachgemäß organisierten Belüftung des Badezimmers sind verschiedene negative Prozesse. Zum Beispiel das Auftreten von Schimmelpilzen auf verschiedenen Oberflächen

Die relative Luftfeuchtigkeit in den Badezimmern wird nicht reguliert, aber normalerweise werden dort Hauben installiert, um die Luft aus dem gesamten Privathaus oder der Wohnung außerhalb des Gebäudes zu entfernen. Was beeinflusst die Eigenschaften von Wohngebäuden? Daher muss berücksichtigt werden, dass die Luftfeuchtigkeit in den Räumen, in denen sich Personen aufhalten, im Bereich von 30-45% (im Sommer) liegen sollte und im Winter 60% erreichen kann.

In jedem dieser Fälle sollte die Geschwindigkeit der Luftbewegung (optimal) 0,15 m/s nicht überschreiten. Der akzeptable Wert dieses Parameters beträgt 0,2 m/s.

In diesem Fall sind signifikante Unterschiede in den oben genannten Werten nicht akzeptabel. Beispielsweise können die Lebensbedingungen als optimal angesehen werden, wenn die Temperatur innerhalb von 2 °C schwankt, und als akzeptabel – mit plötzlichen Änderungen, die 3 °C nicht überschreiten.

Die Temperatureigenschaften sollten auch über die gesamte Höhe des Raums ähnlich sein. Wenn die Unterschiede also 2 °C überschreiten, können die Lebensbedingungen nicht als optimal bezeichnet werden.

Das Foto zeigt einen Pilz, dessen Sporen eingeatmet werden müssen, wenn das Belüftungssystem ineffizient ist. Und das wird nur einer der negativen Faktoren sein. Denn fast alles, was beim Bau und der Dekoration von Wohnungen verwendet wird, setzt Schadstoffe in die Luft frei: Baumaterialien, Möbel, Teppiche, Fliesen und andere Veredelungsmaterialien

Und die Aufrechterhaltung aller oben genannten Eigenschaften ohne die Organisation eines effektiven Luftaustauschsystems ist ein unmögliches Verfahren.

Was ist der Unterschied zwischen Zwangsbelüftung und natürlicher Belüftung?

Es gibt zwei Arten von Dunstabzugshauben im Badezimmer:

• Natürlich. Tür- und Fensteröffnungen wirken in diesem Fall als Frischluftquelle. Der Höhepunkt der Popularität von Systemen dieses Typs fiel auf die Mitte des letzten Jahrhunderts. Die Effizienz der natürlichen Lüftung ist eher mittelmäßig.
• Gezwungen. Das Herzstück der Zwangsanlage im Badezimmer ist der Abluftventilator in Toilette und Bad. Kommunikationen dieser Art können eine vollständige Belüftung der Räumlichkeiten gewährleisten. Dadurch ist es möglich, im Winter keine Wärme durch offene Fenster abzugeben.Dadurch bleibt im Raum die notwendige Behaglichkeit erhalten, trotz Zufuhr von Portionen Frischluft in ausreichend großen Mengen.

Anschluss über Zweifachschalter

Eine andere geeignete Option besteht darin, den Lüfter über denselben Lichtschalter anzuschließen, jedoch bereits über einen mit zwei Tasten.

Hier sieht das Diagramm so aus:

Tatsächlich sitzt Ihre Haube unabhängig von der Beleuchtung. Aber dafür müssen Sie höchstwahrscheinlich das Ein-Tasten-Modell in ein Zwei-Tasten-Modell ändern. Ziehen Sie außerdem das zusätzliche Kabel von der Anschlussdose nach unten.

Auch hier gibt es „Fallstricke“. Verwechseln Sie zunächst nicht den Phasenanschluss an den Schaltkontakten.

Und das passiert die ganze Zeit.

Zweitens, vergessen Sie nicht, dass es die Phase ist, die dieses Schaltgerät durchbrechen sollte, und nicht Null. Auch bei korrekter Erstverbindung kann sich die Schaltung im Laufe der Zeit spontan ändern.

Es reicht aus, dass irgendein lokaler Elektriker in einer gemeinsamen Schalttafel oder Zugangsverkabelung versehentlich zwei Leiter L und N vertauscht. Und in Ihrer gesamten Wohnung ändert sich die „Polarität“ automatisch an allen Schaltern.

Was wird es bedrohen? Nun, wenn Sie zum Beispiel nur einen Lüfter mit der zweiten Taste einschalten, können Sie die LED-Hintergrundbeleuchtung in der Toilette blinken, blinken und ausgehen lassen.

Der Effekt ist bei LED-Lampen durchaus bekannt.

Abschließend

Bei der Installation der Lüftungsanlage im Haus in Eigenregie ist es wichtig zu wissen, wie man den Lüfter in Bad und WC richtig an den Lichtschalter oder autonom anschließt. Dieses Gerät sorgt für die Entfernung überschüssiger Feuchtigkeit und den Frischluftstrom, verringert das Schimmelrisiko und schützt Gegenstände vor Rost.

Die Normalisierung des Mikroklimas wirkt sich positiv auf das menschliche Wohlbefinden aus

Dieses Gerät sorgt für die Entfernung überschüssiger Feuchtigkeit und den Frischluftstrom, verringert das Schimmelrisiko und schützt Gegenstände vor Rost. Die Normalisierung des Mikroklimas wirkt sich positiv auf das Wohlbefinden einer Person aus.

Aber damit der Luftaustausch im Raum effektiv ist, ist es wichtig, nicht nur den richtigen Ventilator selbst auszuwählen, sondern auch das passende Anschlussschema zu wählen, sowie für die fachkundige Installation des gesamten Systems zu sorgen.
