Übersicht der Tauchpumpe "Kid": Gerätediagramm, Kennlinien, Betriebsvorschriften

Benötigen Sie einen Stabilisator?

Der Stabilisator für die Babypumpe ist zwar nicht im Basis-Kit enthalten, aber dennoch lohnt sich der Kauf

Denn je weniger Spannungseinbrüche die Pumpe aushält, wie sie bei Gewittern im privaten Bereich häufig vorkommen, desto länger hält sie durch:

• Pumpen, insbesondere solche, die an einer herkömmlichen Steckdose betrieben werden, reagieren sehr empfindlich auf Spannungsabfälle, und der Kid ist bei weitem keine Ausnahme.
• Es gibt auch Fälle, in denen die Spannung im Stromnetz aus dem einen oder anderen Grund abfällt.
• Wie Laboruntersuchungen gezeigt haben, kann die Pumpe bei einer etwas niedrigeren Spannung als 190 V kein Wasser pumpen.

Im Allgemeinen werden alle Stabilisatoren in drei Typen unterteilt:

• Relais.
• Elektromechanisch.
• Thyristor.

Das Funktionsprinzip und die Grundlagen der Reparatur

Vibrationspumpen Kid Top Fence arbeiten auf der Grundlage der Eigenschaften elektromagnetischer Schwingungen

Das Design der Babypumpe beinhaltet ein Schwimmerventil, das die Membran antreibt, die Wasser ansaugt:

• Die Anleitung für dieses Gerät zum Pumpen von Wasser besagt, dass ein automatisches System eingebaut ist, das durch einfaches Abschalten vor Überhitzung schützt.
• Kaufen Sie sich am besten eine Pumpe mit oberem Wassereinlass, denn in diesem Fall befindet sich der Motor unten und wird durch die Nähe von kaltem Wasser gekühlt.

Wenn sich das Ansaugloch außerdem genau oben befindet, saugt die Pumpe keine Niederschläge und Schlämme an. Und wie die Reparatur durchgeführt wird, wird im Video in diesem Artikel ausführlich beschrieben.

Einige Hinweise

Bodenabsaugpumpen sind billiger, müssen aber ständig überwacht werden, da sie Sedimente vom Boden ansaugen, überhitzen und kaputt gehen können. Hier müssen sie mit einem guten Filter versorgt werden.

So:

• Bei der Auswahl einer Pumpe ist es natürlich besser, ein Modell mit Wärmeschutz zu bevorzugen, das den Motor vor Überhitzung schützt.
• Wenn die Garantiezeit der von Ihnen gekauften Pumpe noch nicht abgelaufen ist, dann seien Sie nicht faul und bringen Sie sie zu einem Servicecenter, da die Spezialisten neben dem Austausch verschlissener Teile eine vollständige Diagnose durchführen und eine Garantie dafür geben neue Teile.
• Wenn die Garantiezeit abgelaufen ist, können Sie die abgemagerten Ventile durchaus selbst ersetzen. Richtig gewählter Modus und Leistung können Geräte vor vorzeitigen Ausfällen und Überhitzung bewahren.

Der Hydrospeicher für die Pumpe Kid, dessen Diagramm auf dem Foto dargestellt ist, wird benötigt, um einen stabilen Druck in der Wasserversorgung aufrechtzuerhalten.

Es trägt auch dazu bei, die Anzahl der Pumpenstarts zu reduzieren und Wasserschläge im System zu dämpfen.

Wenn Sie plötzlich Strom verlieren, haben Sie dank dieses Tanks immer noch etwas Wasser im Haus. Auf dem Foto in diesem Artikel können Sie den Installationsvorgang für die "Kid" -Pumpe im Detail sehen.

So verbinden Sie sich

Die Pumpe muss ausreichend tief eingetaucht sein, da sonst Luft in das System eindringt

Pumpen "Kid" müssen gemäß den Anweisungen installiert werden, da sonst die Lebensdauer der Ausrüstung erheblich verkürzt wird.

Schon vor der Installation lohnt es sich, einige Vorarbeiten zu leisten:

• Berechnen Sie, wie tief die Pumpe sein sollte.
• Kaufen Sie einen Schlauch mit der richtigen Länge und dem richtigen Durchmesser.

Lass uns genauer hinschauen:

• Vom Schlauch hängt viel ab: die Leistung der Pumpe, die Belastung und der Druck im System.
• Wenn Sie eine Pumpe mit Bodenansaugung verwenden, müssen Sie den Schlauch einen halben Meter vom Boden des Brunnens entfernt positionieren. Und wenn die Wasseraufnahme oben ist, kann sie ganz nach unten abgesenkt werden.
• Ihr Helfer beim Absenken kann ein Nylonseil oder ein Stahlseil sein.

Vergessen Sie nicht, einen zusätzlichen Filter zu kaufen, es sei denn, er war natürlich im Kit enthalten.In der Regel sieht der Filter aus wie eine zylindrische Dichtung, die aus porösen Materialien besteht.

Bewertungen zeigen, dass diese Dichtung ausreicht, um die Pumpe vor großen Partikeln zu schützen.

Wie die Pumpe funktioniert

Das Kind (eigentlich wie jede andere Vibrationseinheit) funktioniert nach einem inerten Prinzip - mit anderen Worten, es gibt einen speziellen Vibrator in der Pumpe, der dem Wasser oszillierende Bewegungen verleiht. Der Vibrator selbst hat die Form eines Ankers mit einer daran befestigten Stange. Nach dem Einschalten des Geräts wird der Anker vom Magneten angezogen, danach wird dieser ausgeschaltet und er (der Anker) kehrt dank einer speziellen Feder zusammen mit der Stange in seine ursprüngliche Position zurück. Die Frequenz solcher Schwingungen beträgt etwa 50 Mal pro Sekunde.

Aus dem Vorstehenden können wir schließen, dass der Kid aufgrund seiner einfachen Konstruktion aufgrund seiner Eigenschaften immer noch in der Lage ist, einen ausreichend hohen Druck im System aufrechtzuerhalten.

Installation in einem Brunnen oder Brunnen

Die Tauchpumpe Kid wird an einem Kunststoffseil aufgehängt. Ein Metallkabel oder -draht wird durch Vibrationen schnell zerstört. Ihre Verwendung ist möglich, wenn ein Kunststoffkabel darunter gebunden wird - mindestens 2 Meter. Zur Befestigung befinden sich im oberen Teil des Koffers Ösen. Durch sie wird das Kabelende gefädelt und sorgfältig fixiert. Der Knoten befindet sich mindestens 10 cm vom Pumpengehäuse entfernt - damit er nicht angesaugt wird. Die Schnittkanten sind verschmolzen, damit sich das Kabel nicht auflöst.

Das Kabel hängt an einer speziellen Öse

Verbinden von Schläuchen und Rohren

Ein Versorgungsschlauch wird auf das Auslassrohr der Pumpe gesteckt. Sein Innendurchmesser sollte etwas kleiner sein (um einige Millimeter) als der Durchmesser des Rohrs.Ein zu schmaler Schlauch erzeugt eine zusätzliche Belastung, wodurch das Gerät schneller durchbrennt.

Es dürfen flexible Gummi- oder Polymerschläuche sowie Kunststoff- oder Metallrohre mit geeignetem Durchmesser installiert werden. Bei Verwendung von Rohren wird die Pumpe mit einem Stück flexiblem Schlauch von mindestens 2 Metern Länge daran angeschlossen.

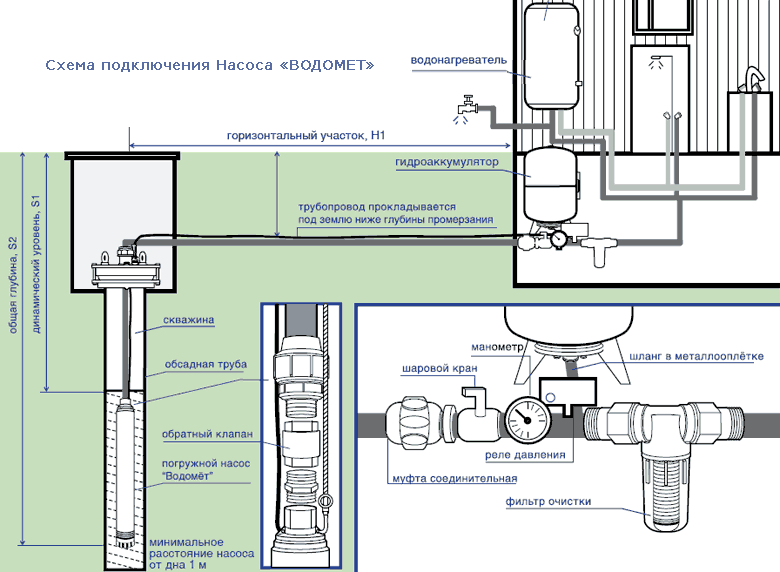

Installationsdiagramm einer Unterwasser-Vibrationspumpe

Der Schlauch wird mit einer Metallschelle an der Düse befestigt. Hier tritt meist ein Problem auf: Der Schlauch springt durch ständige Vibrationen ab. Um dies zu verhindern, kann die Außenfläche des Rohres mit einer Feile bearbeitet und dadurch zusätzlich aufgerauht werden. Sie können auch eine Nut für die Klemme machen, aber lassen Sie sich nicht zu sehr mitreißen. Es ist besser, einen Edelstahlkragen mit Kerben zu verwenden - er verleiht der Halterung zusätzliche Steifigkeit.

Es ist besser, so ein Halsband zu nehmen

Vorbereitung und Abstieg

Der installierte Schlauch, das Kabel und das elektrische Kabel werden zusammengezogen, wodurch Verengungen installiert werden. Die erste wird in einem Abstand von 25-30 cm vom Körper platziert, alle anderen in Schritten von 1-2 Metern. Bandagen können aus Klebeband, Plastikbändern, synthetischen Bindfäden usw. hergestellt werden. Die Verwendung von Metalldrähten oder -klemmen ist verboten - wenn sie vibrieren, fransen sie die Ummantelungen der Schnur, des Schlauchs oder des Garns selbst aus.

Am Kopf des Brunnens oder Brunnens ist eine Querstange installiert, an der das Kabel befestigt wird. Die zweite Möglichkeit ist ein Haken an der Seitenwand.

Die vorbereitete Pumpe wird sanft auf die erforderliche Tiefe abgesenkt. Auch hier stellen sich Fragen: In welcher Tiefe soll die Tauchpumpe Malysh installiert werden? Die Antwort ist zweigeteilt. Erstens sollte der Abstand von der Wasseroberfläche bis zur Rumpfoberkante nicht mehr als die Eintauchtiefe dieses Modells betragen. Für das „Kid“ der Firma Topol sind dies 3 Meter, für die PATRIOT-Einheit 10 Meter.Zweitens muss es mindestens einen Meter bis zum Boden des Brunnens oder Brunnens geben. Dies geschieht, um das Wasser nicht zu sehr zu stören.

Binden Sie mit Kunststoff, Nylonschnüren, Klebeband, aber nicht mit Metall (auch nicht in einer Scheide)

Wenn die Malysh-Tauchpumpe in einem Brunnen installiert ist, sollte sie die Wände nicht berühren. Beim Einbau in einen Brunnen wird ein Gummifederring auf den Körper gelegt.

Nachdem die Pumpe auf die erforderliche Tiefe abgesenkt wurde, wird das Kabel an der Querstange befestigt

Bitte beachten Sie: Das gesamte Gewicht muss auf dem Kabel liegen, nicht auf dem Schlauch oder Kabel. Dazu wird beim Befestigen am Garn gezogen und die Schnur und der Schlauch leicht gelockert.

Installation in einem flachen Brunnen

In einer geringen Tiefe des Bohrlochs, wenn die Kabellänge weniger als 5 Meter beträgt, wird das Kabel durch eine federnde Dichtung an der Querstange aufgehängt, um Vibrationen zu neutralisieren. Die beste Option ist ein Stück dicker Gummi, der der Belastung (Gewicht und Vibration) standhalten kann. Federn sind nicht zu empfehlen.

Befestigungsmöglichkeiten für Tauch-Vibrationspumpen mit oberem und unterem Wassereinlauf

Installation in einem Fluss, Teich, See (horizontal)

Die Tauchpumpe Malysh kann auch liegend betrieben werden. Die Vorbereitung ist ähnlich - einen Schlauch anziehen, alles mit Kabelbindern befestigen. Erst dann sollte der Körper mit einer 1-3 mm dicken Gummifolie umwickelt werden.

Vertikale Installationsmöglichkeit im offenen Wasser

Nachdem die Pumpe unter Wasser abgesenkt wurde, kann sie eingeschaltet und betrieben werden. Es bedarf keiner zusätzlichen Maßnahmen (Befüllung und Schmierung). Er kühlt mit Hilfe von gepumptem Wasser ab, weshalb ihm das Einschalten ohne Wasser extrem zusetzt: Der Motor wird überhitzt und kann durchbrennen.

Beschreibung und Betrieb

Die elektrische Vibrationspumpe Malysh M gehört zur Kategorie der sparsamen und unprätentiösen Haushaltsgeräte im Betrieb. Gezeigt, um den Fluss zu füttern Frischwassertemperatur bis + 35С aus Brunnen mit einem Durchmesser von mehr als 100 mm, Schachtbrunnen, offenen Reservoirs bis zu einer Tiefe von 40 Metern. Der Gehalt an aggressiven Verunreinigungen ist nicht zulässig, der Anteil an mechanisch unlöslichen Verunreinigungen beträgt nicht mehr als 0,01 %.

Die Vibrationspumpe kann den Wasserfluss über große Entfernungen horizontal (bis zu 105 Meter) fördern. Die Modelle werden unter den Namen: Brook, Malysh M, Brook (p), Brook + hergestellt und weisen folgende Designunterschiede auf:

1. Brook, Malysh-M - Schutzklasse I gegen Stromschlag, Pumpenteil aus Aluminium;
2. Brook (p), Malysh M (p) - Schutzklasse gegen Niederlage I, Kunststoffteil der Pumpe;
3. Brook+ - Schutzklasse I, ausgestattet mit einem Thermoschalter, Pumpenteil aus Aluminium;
4. Brook 1, Malysh M1 - Schutzklasse II, Aluminiumteil aus Kunststoff, maximale Eintauchtiefe nicht mehr als 3 m.

Pumpen entsprechen GOST, haben Konformitätsbescheinigungen.

Die Babypumpe funktioniert, pumpt aber kein Wasser: Gründe

Unter den vielen Problemen, die bei unsachgemäßem Betrieb dieser Pumpen auftreten, ist dies dasjenige, auf das Benutzer am häufigsten stoßen.

Seine möglichen Ursachen:

• Bruch der Stange, die bei ordnungsgemäßem Betrieb ohne Verschiebung schwingt. Um die Panne zu beseitigen, benötigen Sie eine wartungsfähige Einheit, die vom alten "Kid" entfernt oder gekauft werden kann.
• Ausfall der Aufblasmanschette. Ohne Demontage der Pumpe kann diese nicht identifiziert werden. Das Teil selbst ähnelt äußerlich 2 halb gebogenen Scheiben mit einem Kontaktpunkt. Es ist kostengünstig und ändert sich sehr schnell;
• Lösen durch Vibration der Kontermutter an der Einstellschraube.Um den Zusammenbruch zu beseitigen, reicht es aus, ihn in seine ursprüngliche Position zu drehen.

Merkmale der Installation und Verbindung

Die Hauptregel: Die Pumpe muss in vertikaler Position montiert werden, da sonst ihre Lebensdauer erheblich verkürzt wird. Und die Eintauchtiefe sollte so sein, dass sich das Saugloch immer im Wasser befindet. Daher müssen Sie den unteren dynamischen Wasserstand in Ihrer Quelle kennen.

Dynamische und statische Ebenen

Installationsanleitung:

• Bereiten Sie den Wasserzulaufschlauch vor. Seine Länge muss der Eintauchtiefe und sein Durchmesser dem Durchmesser des Druckrohrs entsprechen;
• Befestigen Sie den Schlauch mit einer Kunststoffschelle an der Düse;
• Bringen Sie den Filter am Saugrohr an. Dies gilt insbesondere für Pumpen mit geringerer Wasseraufnahme, da mechanische Verunreinigungen, die in die Arbeitskammer des Geräts gelangen, zu einem schnellen Verschleiß des Rückschlagventils und des Kolbens führen, den Schlauch verstopfen, was zu einem kritischen Druckanstieg im Gerät führt.

• Stellen Sie sicher, dass das Netzwerkkabel lang genug ist. Wenn dies nicht der Fall ist, müssen Sie es mit Ihren eigenen Händen aufbauen, aber so, dass die Kreuzung über dem Niveau des Brunnens liegt;
• Verbinden Sie Schlauch und Kabel mit Kunststoffschellen, damit letzteres nicht herunterrutschen kann, sondern locker ist;

Installation der Pumpe im Brunnen

• Wenn zwischen der Pumpe und den Wänden des Brunnengehäuses ein sehr kleiner Spalt besteht, muss ein Gummiring auf den Körper gelegt werden, der eine mechanische Beschädigung des Geräts durch Vibrationen verhindert.
• Befestigen Sie ein Stahlkabel oder eine Nylonschnur, die mit der Pumpe geliefert wird, in einer speziellen Öse am Körper. Binden Sie ein etwa 50 cm langes elastisches Gummiband an sein oberes Ende - es dämpft die Vibration;
• Senken Sie die Seilpumpe bis zur angegebenen Tiefe in die Quelle ab und sichern Sie dann das Seil vorsichtig von außen.

Jetzt können Sie das Kabel mit dem Netzwerk verbinden und das Gerät verwenden. Der Anschluss ist nur nach vollständigem Eintauchen möglich, da Leerlauf schnell zum Bruch führt.

Leider ist der Druck, den die Malysh-Pumpe erzeugt, nicht für jeden geeignet, insbesondere wenn im Haus Geräte vorhanden sind, für deren normalen Betrieb mindestens 2 atm erforderlich sind. Vibrationsgeräte sind im Prinzip in der Lage, es zu erzeugen, aber wenn die Quelle weit entfernt ist, treten in horizontalen Abschnitten erhebliche Druckverluste auf.

Aber es gibt einen Ausweg: Die Pumpe muss zusätzlich mit einem Rückschlagventil, einem Druckschalter und einem Hydrospeicher ausgestattet werden und wird so zu einer Mini-Pumpstation. Die automatische Aufrechterhaltung des Wasserstands im Akkumulator erfolgt über ein Relais: Es schaltet die Pumpe ein, wenn der Druck darin abfällt.

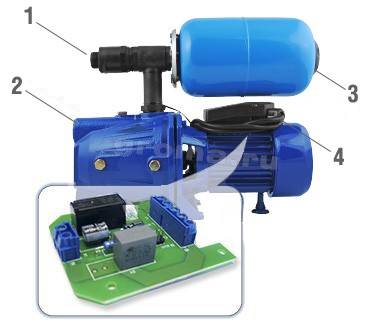

Auf dem Foto sehen Sie alles, was für die Installation einer Pumpstation erforderlich ist

Automatisierung für die Pumpe

Zu den empfohlenen automatischen Geräten gehören:

• Trockenlaufregler, die das Gerät ausschalten, wenn Luft oder Sand eindringt;
• Schwimmerschalter werden aktiviert, wenn der Wasserstand sinkt;
• Druckschalter und Thermorelais;
• Der Stabilisator für die Pumpe Kid, der den Strom bei Druckstößen unverändert hält;
• Startgeräte;
• Ventile prüfen;
• Hydrospeicher, die den Druck im Netz über einen Druckschalter aufrechterhalten.

Um eine Vorstellung davon zu bekommen, wie das alles funktioniert, empfehlen wir Ihnen, das folgende Diagramm zu studieren:

Hydrospeicher für Pumpe Malysh - Anschlussplan

• 1 - Steuereinheit;
• 2 - Kabel mit Stecker zum Anschließen an das Netzwerk;
• 3 - Kabel mit einer Buchse zum Anschließen der Pumpe;
• 4 - automatischer Schalter;
• 5 - Steckdose;
• 6 - Pumpe Malysh;
• 7 - Netzkabel;
• 8 - Nippel;
• 9 - Rückschlagventil;
• 10 - Druckleitung;
• 11 - Kreuz;
• 12 - Adapternippel;
• 13 - flexibler Eyeliner;
• 14 - Hydrospeicher;
• 15 - Verteilungsleitung.

Wenn die Pumpe eingeschaltet ist, versorgt sie den an das Automatisierungssystem angeschlossenen Akkumulator mit Wasser. Wenn der darin enthaltene Druck den Nennwert erreicht, schaltet der Druckschalter die Pumpe aus und bei Abfall wieder ein.

5 Liter Hydrauliktank mit Druckschalter

Störungen und Reparaturen

1. Demontage und vorbeugende Reinigung:
   • Demontage und Fehlerbehebung von Mechanikteilen;
   • Demontage der Kappe mit dem Saugventil;
   • Entfernen der Muttern und Demontage des Kolbens;
   • Stoßdämpferkontrolle.
2. Spaltmaß am Magneten und am Gestänge prüfen:
   • Plastilinstücke zwischen Magnet und Stab legen;
   • montieren Sie eine Stange ohne Kolben;
   • Deckel schließen und zusammendrücken, in umgekehrter Reihenfolge zerlegen und die Dicke des Plastilins messen (4-5 mm);
   • mit Unterlegscheiben anpassen.
3. Um die Genauigkeit der Kolbeninstallation zu kontrollieren, ist Folgendes erforderlich:
   • den Kolben montieren und 2 Schrauben am Deckel anbringen;
   • mit dem Mund in die Auslaufarmatur blasen:
     • fügen Sie eine Dichtung mit freiem Luftdurchgang hinzu;
     • im Inneren muss die Luft viel schwieriger passieren;
     • Anpassung abgeschlossen ist.
4. Einbau des Saugventils nach der Fehlersuche:
   • das Einblasen von Luft sollte sehr schwierig sein;
   • Allgemeine Montage muss an der Dichtmasse durchgeführt werden, insbesondere an der elektrischen Leitung.

Expertenrat: Wenn Sie ein Rückschlagventil ersetzen, können Sie in Ermangelung eines normalen einen Gummistopfen aus pharmazeutischen Flaschen verwenden.

Während des Betriebs erhält das Gerät, das sie berührt, Schläge.

Der Körper ist kein Amboss: Er erhitzt sich und der Verguss der Magnetbaugruppe wird zerstört.Eine ähnliche Situation tritt auf, wenn das Gerät trocken läuft.

Die Reparatur geht wie folgt:

• es ist notwendig, den elektrischen Teil zu demontieren;
• Entfernen Sie den Magneten aus dem Gehäuse.
• Schleifmaschine, am Körper, flache Rillen unter dem Dichtmittel schneiden;
• Schmieren Sie den Körper mit einem Dichtmittel, das zum Einsetzen von Windschutzscheiben verwendet wird.
• in umgekehrter Reihenfolge wieder zusammenbauen;
• Trocknen lassen;
• Endmontage der gesamten Pumpe durchführen.

Hinweis aus der Praxis: Um Verstopfungen der Pumpe auszuschließen, ist die Anschaffung eines speziellen Außenfilters erforderlich, der wie eine Kappe auf das Saugteil aufgesetzt wird. Es gibt ähnliche Filter, die vollständig auf der gesamten Pumpe getragen werden.

Sehen Sie sich ein Video an, in dem ein erfahrener Benutzer die Funktionen der Verwendung einer Tauchpumpe Brook erklärt:

Die Aufstellung

Das Pumpensortiment "Kid" ist in die folgenden Linien unterteilt. zum Menü

Klassiker "Kind"

Dies ist eine Vibrations-Tauchpumpe, die verwendet werden kann, um Wasser aus einem Brunnen oder einem Flachbrunnen mit einem Gehäusedurchmesser von mehr als 100 mm zu fördern.

Neben dem vertikalen Pumpen von Wasser reicht der Druck der Pumpe aus, um Wasser in horizontaler Richtung über große Entfernungen (100-150 Meter) zu fördern, sodass damit Wasser aus Stauseen entnommen und in Bewässerungsgärten oder Gärten geleitet werden kann Haushaltsparzellen.

Das Tauchboot "Kid" sollte nicht mit übermäßig verschmutztem Wasser arbeiten - die Massenkonzentration mechanisch unlöslicher Verunreinigungen beträgt nicht mehr als 0,01%. Die maximale Temperatur des gepumpten Wassers beträgt 35 Grad.

Technische Eigenschaften:

• Nennleistung - 245 W;
• Die maximale Höhe des Wasseranstiegs beträgt 40 Meter;
• Durchschnittliche Produktivität: wenn das Wasser um 1 Meter ansteigt - 1050 l / h, wenn es um 40 Meter ansteigt - 430 l / h;
• Die Grenzzeit des sicheren Dauerbetriebs beträgt 2 Stunden;
• Funktioniert mit einem Netz von 220 V;
• Betriebsdruckniveau - 0,4 MPa;
• Gewicht der Einheit - 3,5 kg (Filter, Schlauch und Kabel sind nicht im Lieferumfang enthalten).

Der klassische vibrierende „Kid“ ist mit einem unteren Wassereinlasssystem ausgestattet. Zur Vervollständigung der Pumpe wird ein Schlauch mit einem Durchmesser von 18 bis 22 mm verwendet.

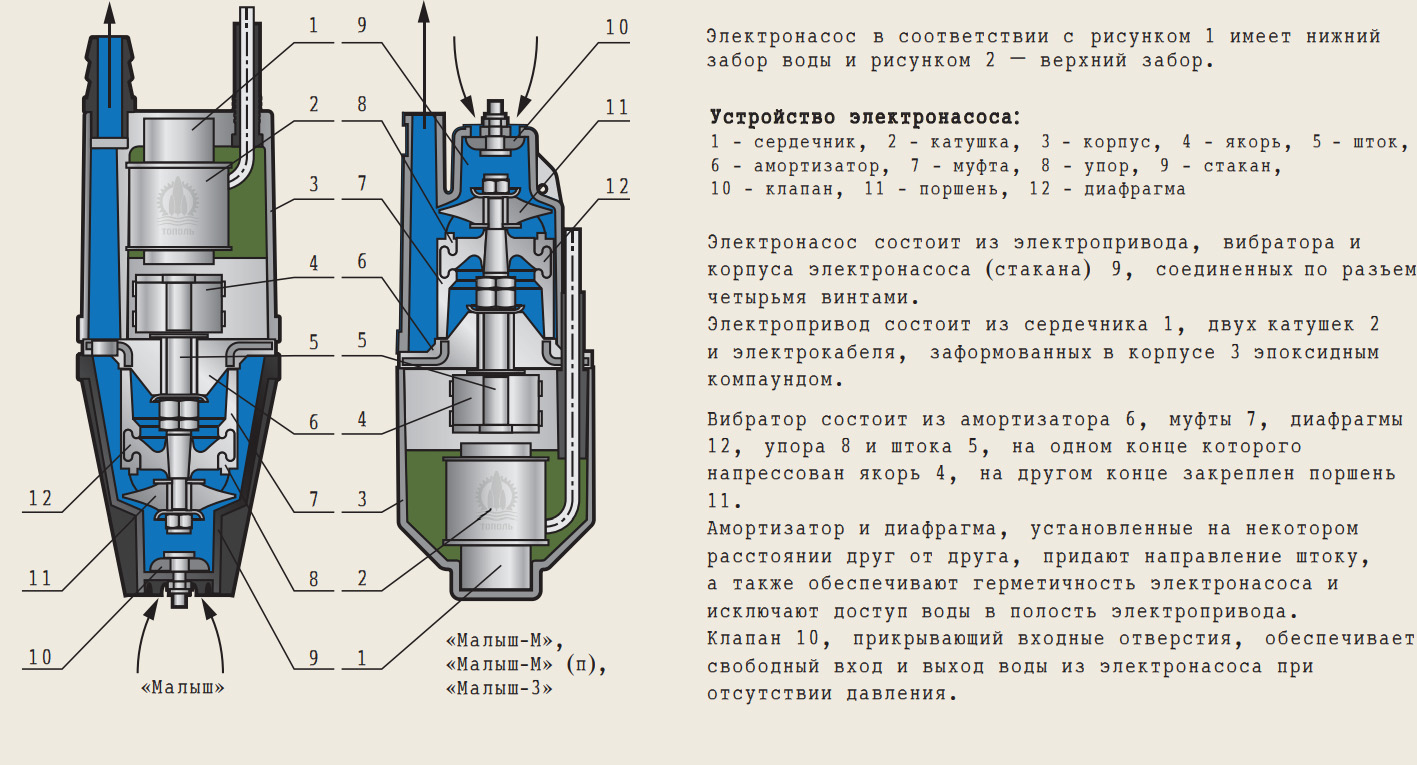

Ein ungefähres Diagramm der Konstruktion von Vibrationspumpen

In der Basisversion des "Kid" gibt es keinen automatischen Überhitzungsschutz, einen Schadstofffilter und einen Druckschalter - alle sind in teureren Modifikationen vorhanden. Die maximal zulässige Eintauchtiefe des Gerätes beträgt 5 Meter zum Menü

Malysh-M-Serie

Das Tauchboot "Malysh-M" ist in seinen technischen Eigenschaften völlig identisch mit dem gewöhnlichen Malysh, führt jedoch die obere Wasseraufnahme durch. zum Menü

Serie "Kid-Z"

Die Unterwasser-Vibrationspumpe Malysh-3 ist die beste Option für ein preisgünstiges automatisches Wasseraufnahmegerät für Brunnen mit geringer Durchflussmenge und einem Durchmesser von mehr als 80 mm.

Im Vergleich zu den Basismodellen weist es folgende technische Unterschiede auf:

• Der elektrische Antrieb und die Pumpe selbst sind in einer monolithisch geschlossenen Einheit untergebracht;
• Die Nennleistung wird auf 165 W reduziert, was für einen Brunnen mit niedriger Rate ausreicht;
• Bei einem Druck von 20 Metern fördert die Pumpe 0,432 Kubikmeter Wasser pro Stunde.

"Baby-3" hat eine sehr kompakte Größe und sein Gewicht überschreitet 3 kg nicht. Der Schlauch für die Pumpe sollte einen Durchmesser von ¾ Zoll haben. Das Gerät wird mit einem 30 Meter langen wasserdichten Elektrokabel vervollständigt. Der Filter ist nicht im Kit enthalten, aber meistens kaufen die Besitzer zusätzlich einen glasförmigen Filter vom Typ EFVP.

zum Menü

Serie "Baby-K"

In dieser Modifikation verfügt der Hersteller über eine eingebaute Automatisierung zum Schutz vor Überhitzung (Thermoschutz). Weitere Unterschiede zum Basismodell gibt es nicht.

zum Menü

Tipps

Laut Bewertungen kann die "Kid" -Pumpe sehr lange Jahre und ohne Unterbrechung arbeiten, insbesondere wenn Sie einige Empfehlungen befolgen. Trotz ihrer eher unprätentiösen Eigenschaften leistet diese Pumpe hervorragende Arbeit beim Pumpen von Wasser. Mehr als genug für Brunnen. Unter den Empfehlungen zum Einsatz dieser Pumpe war eine der am häufigsten anzutreffenden die Empfehlung, die Netzspannung zu überwachen. Dies liegt daran, dass das Gerät bei Überspannungen sofort ausgeschaltet werden muss. Die beste Lösung wäre die Spannungsversorgung über den Stabilisator.

Sie sollten auf die Qualität des Wassers achten, das die Pumpe pumpt. Es kommt oft vor, dass das Gerät kaputt geht, weil Sand oder andere Fremdkörper hineingelangen.

Darüber hinaus garantieren selbst Pumpen mit oberem Einlass nicht immer, dass Schmutzpartikel nicht herunterfallen. Daher ist es besser, sofort einen Filter an der Pumpe anzubringen, wodurch das Gerät viel länger hält. Außerdem fließt das Wasser durch den Filter in besserer Qualität, da keine Verunreinigungen darin enthalten sind.

Wenn die Einlässe am Gerät verstopft sind, müssen sie sorgfältig gereinigt werden, um das Gummiventil nicht zu beschädigen. Verwenden Sie deshalb zur Reinigung am besten Werkzeuge, deren Enden stumpf sind. Falls die Pumpe im Winter nicht verwendet wird, sollte sie aus dem Brunnen entfernt werden. Anschließend gründlich abspülen und trocknen. Lagern Sie die Pumpe am besten entfernt von Heizgeräten und vorzugsweise vor direkter Sonneneinstrahlung.

Die Vibrations-Tauchpumpe ist nicht für den Betrieb mit einem Hydrospeicher ausgelegt, da sie keinen hohen Druck erzeugen kann. Es gibt jedoch bestimmte Bedingungen, unter denen sie in einem Bündel zusammenarbeiten können. Dazu wird ein Standardschema in Form einer Pumpe, eines Druckschalters, eines Manometers und eines Hydrospeichers verwendet. All dies muss mit einem fünfpoligen Anschluss zusammengebaut werden. Damit diese Konstruktion am Ende des in Wasser getauchten Schlauchs normal funktioniert, muss ein Rückschlagventil installiert werden. Dadurch wird verhindert, dass Wasser in den Brunnen zurückfließt. Voraussetzung ist auch eine erhebliche Kapazität des Akkumulators (mindestens 100-150 Liter). Der Druckschalter wird so niedrig wie möglich eingestellt, damit die Pumpe genügend Leistung hat.

Wie Sie die Pumpe "Kid" mit Ihren eigenen Händen reparieren, sehen Sie im folgenden Video.

Kurzübersicht beliebter Modelle ↑

Es gibt mehr als ein Dutzend beliebte Modelle auf dem Markt, aber der Eigentümer muss letztendlich selbst entscheiden, welche Vibrationspumpe für einen bestimmten Brunnen am besten geeignet ist. Dazu sollten Sie die Designmerkmale und technischen Eigenschaften jedes Produkts berücksichtigen. Betrachten Sie fünf bekannte Modelle.

Das kompakte Gerät hat mehrere Modifikationen mit den folgenden Eigenschaften:

• Spannung - 220 V;
• Leistung - 225-300 W;
• Produktivität - 400-1500 l / h;
• kopf - 40-60 m;
• Gewicht - 5 kg;
• kosten - 2250-2500 Rubel.

Über die Pumpe "Rucheyek-1"

Diese Ausrüstung ist universell, aber nicht sehr geeignet zum Pumpen von Schmutzwasser (z. B. Abwasser). Es hat keine speziellen Befestigungen an den Wänden des Brunnens, es ist an einem Kabel oder einem starken Seil aufgehängt. Hat eine lange Lebensdauer, der Austausch von Gummiteilen ist einfach. Betriebszeit - bis zu 12 Stunden am Tag, eine ständige Überwachung ist nicht erforderlich.

Die Haushaltspumpe "Malysh-M" ist für den Einsatz in Sommerhäusern bestimmt:

• Spannung - 220 V;
• Leistung - 240-245 W;
• Produktivität - 1,3-1,5 m³ / h (bis zu 1,8 m³ / h ohne Druck);
• Eintauchtiefe - 3 m;
• Gewicht - 4 kg;
• kosten - 1400-1800 Rubel.

Dieses Modell ist für das Pumpen von sauberem Trinkwasser ausgelegt, aber es gibt auch Entwässerungsmodifikationen, die Flüssigkeiten mit einem hohen Grad an Verschmutzung liefern können. Am häufigsten verwendet, um 1-2 Wasseraufnahmepunkte bereitzustellen oder den Garten (Garten) zu bewässern. Es gibt Optionen mit oberer und unterer Wasseraufnahme. Das Hauptelement des Wärmeschutzes ist eine vergrößerte Kupferwicklung, die vor Überhitzung schützt.

Einfachere Modelle eignen sich für die Bewässerung des Gartens, leistungsstarke Modifikationen eignen sich für die Wasserversorgung von Haushalten, Bauernhöfen und kleinen Unternehmen.

• Spannung - 220 V;
• Leistung - 225-240 W;
• Produktivität - 24 l / min;
• maximaler Druck - 60 m;
• Gewicht - 3,8-5,5 kg;
• kosten - 1400-1800 Rubel.

Der Vorteil der Produkte der Marke ist die Dauer des Dauerbetriebs von bis zu 200 Stunden (der Höchstwert von Analoga anderer Hersteller beträgt bis zu 100 Stunden). Die einfach zu bedienende Vibrationsbrunnenpumpe hat einen oberen Wassereinlass, der das Ansaugen von Schmutz und Ablagerungen verhindert, jedoch Partikel bis zu 2 mm passieren lässt, sodass sie auch für Reinigungszwecke verwendet werden kann.

Der minimale Durchmesser und die kompakten Abmessungen der Ausrüstung ermöglichen den Einsatz sowohl in Brunnen als auch in Brunnen.

• Spannung - 220 V;
• Leistung - 180-280 W;
• Produktivität - 960-1100 l / h;
• Wasseranstiegshöhe - 60-80 m;
• Gewicht - 4-5 kg;
• kosten - 1700-3000 Rubel.

Achten Sie beim Kauf auf die Länge des Stromkabels - von 10 bis 40 m.Leistungsstärkere Modelle sind mit einem stärkeren Motor und einem eingebauten Thermostat ausgestattet, das vor Überhitzung schützt. Zum Pumpen von ausschließlich sauberen Trinkflüssigkeiten werden preisgünstige Produkte verwendet

Zum Pumpen von ausschließlich sauberen Trinkflüssigkeiten werden preisgünstige Produkte verwendet.

Kleine, leichte Pumpen sind für Garten- und Landwirtschaftsarbeiten in Vorstädten konzipiert.

• Spannung - 220 V;
• Leistung - 200 W;
• Produktivität - 660-1050 l / h;
• Wasseranstiegshöhe - 40-75 m;
• Gewicht - 4-5 kg;
• Kosten - 1200-2500 Rubel.

Einige Modelle haben eine niedrigere Wasseraufnahme, was für den Betrieb in tiefen Gewässern praktisch ist. Motorwicklung aus Stahlblech und Kupfer sorgen für eine lange Lebensdauer. Neben einem Satz Kabel enthält das Kit Ersatzmembranen.

Haushaltspumpe BABY (ehemals Brook)

Pumpzubehör / Pumpen / Verkauf von Haushaltspumpen

Mache die richtige Entscheidung! Die legendäre Pumpe „Kid“ ist eine der unprätentiösesten und sparsamsten Pumpen!

Leistung bis zu 240W. Förderhöhe bis zu 60 m. Abgabe bis zu 1,5 m3/Stunde Obere und untere Aufnahme Garantie – 18 Monate.

VORTEILE DER PUMPE

1. Große Zuverlässigkeit und Lebensdauer. 2. Einhaltung aller Sicherheitsstandards. 4. Angemessenes Preis-Leistungs-Verhältnis. 5. Hochwertige Materialien verwendet. 6. Benötigt keine Wartung. 7. Im oberen Teil des Gehäuses befindet sich eine Ansaugöffnung, die den Schutz der Elektropumpe bei sinkendem Wasserspiegel gewährleistet, es ist kein Wärmeschutz erforderlich.

Preisliste für Malysh-Pumpen, hergestellt von OAO HMS Livgidromash

Die angegebenen Preise dienen als Referenzinformation und sind kein öffentliches Angebot.

Name	Preis, Rub.)
Malysh-M (P) Netzkabel 10 m (oberer Zaun)	1450 Rubel.
Malysh-M (P) Netzkabel 16 m.(oberer Zaun)	1550 Rubel.
Malysh-M Netzkabel 10 m. 1 cl. (oberer Zaun)	1580 reiben.
Malysh-M Netzkabel 16 m. 1 cl. (oberer Zaun)	1700 Rubel.
Kinderkabel 10 m mit Schutz (unterer Zaun)	1600 Rubel.
Kid Netzkabel 16 m mit Schutz (unterer Zaun)	1710 reiben.
Kind (P) 10 m Netzkabel (unterer Zaun)	1520 reiben.
Kind (P) Netzkabel 16 m. (unterer Zaun)	1630 reiben.
Kid (P) Netzkabel 10 m. mit Schutzklasse 1. (unterer Zaun)	1670 reiben.
Kid (P) Netzkabel 16 m. mit Schutzklasse 1. (unterer Zaun)	1820 reiben.
Kid-3 Netzkabel 16 m (oberer Zaun)	1720 reiben.

Aufmerksamkeit! Vorsicht vor chinesischen Fälschungen! Wir bieten nur offizielle Produkte von OAO HMS Livgidromash an

Aufbau und Verwendung:

Die Haushaltspumpe BV 0.12-40 "Kid", "Kid-M" ist für die Wasserversorgung aus Brunnen mit einem Durchmesser von mindestens 100 mm, Brunnen, offenen Reservoirs, verschiedenen Behältern bestimmt und kann für die Trinkwasserversorgung von Wohngebäuden verwendet werden. Hütten, Bauernhöfe, Versorgungs- und Industrieanlagen, Bewässerung, Entwässerung von Kellern. Sorgt für eine horizontale Wasserversorgung über eine Distanz von über 100 Metern.

Legende:

BV 0,12–40 "Baby - M" (p) Klasse I, wobei: B - Haushalt; B - Vibration; 0,12 - volumetrischer Nenndurchfluss, l / s; 40 - Kopf, m; (p) - Bezeichnung des Pumpengehäuses: (p) - Kunststoffversion des Gehäuses, ohne Bezeichnung - Aluminium; 1. Klasse - Schutzklasse gegen elektrischen Schlag, I - 1. Schutzklasse gegen elektrischen Schlag, keine Bezeichnung - Schutzklasse II gegen elektrischen Schlag.

Technische Eigenschaften der Haushaltsvibrationspumpe Malysh

Briefmarken	Zufuhr (nominal), m?/h	Kopf, m	Kopf (max.), m	Elektrische Pumpenleistung, kW	Aktuell, a	Netzspannung V	Aktuelle Frequenz, Hz	Gewicht (kg
Elektropumpe "Kind"	0.43	40	60	240	3.4	220	50	3.4
Elektropumpe "Malysh-M"	0.43	40	60	240	3.4	220	50	3.4
Elektropumpe "Kid-3"	0.43	20	25	185	3.2	220	50	2

Pumpe "Brook" + Pumpensteuergerät PAMPELA = Automatische Pumpeinheit

Die optimale Lösung für die Organisation der Wasserversorgung zu Hause, in der Hütte, in der Hütte und zur Bewässerung des Geländes. Druckhaltesystem; Schutz gegen „Trockenlauf“; Sanfter Start und Stopp; Automatischer Neustart; Kurzschlussschutz; Spannungsstabilisierung; Mehr über Pampela Pump Control Stations

Überblick über das Pumpensortiment und deren Unterschiede

Es gibt drei Hauptmodelle einer Tauchpumpe, die geringfügige Unterschiede in den technischen Parametern sowie ein anderes (oberes oder unteres) Wasseraufnahmesystem aufweisen und daher etwas unterschiedlich sind.

Modifikationen von Tauchpumpen mit dem Malysh-Logo sind mit einer unteren und oberen Wasseraufnahmeoption erhältlich. Je nach Modell können sie in Brunnen mit einem Innendurchmesser von 80 bis 110 mm arbeiten

Basismodell: Merkmale und Spezifikationen

Die klassische Pumpe Kid wird mit einer geringeren Wasseraufnahme hergestellt, wodurch sie:

• liefert am effektivsten Wasser aus weit entfernten offenen Reservoirs,
• kommt gut mit der Entwässerung überfluteter Untergeschosse und Keller von Gebäuden zurecht,
• kann Wasser auf das niedrigstmögliche Niveau pumpen.

Gleichzeitig können durch die niedrigere Position der Düsen, die das Ansaugen der Flüssigkeit durchführen, Sandpartikel in das Gerät eindringen, die das Gerät beschädigen können. Daher wird es nicht empfohlen, es in stark verschmutzten Reservoirs zu verwenden, ohne spezielle Filter zu installieren.

Die Pumpe Malysh in der Basisversion wird mit einer geringeren Wasseraufnahme hergestellt.Um zu verhindern, dass Schmutz in den Tank gelangt, wird empfohlen, ihn in einem Abstand von mindestens einem Meter vom Boden des Tanks (+) zu installieren.

Die mit "K" gekennzeichnete Pumpe ist tatsächlich die gleiche "Kid", jedoch mit eingebautem zusätzlichem Wärmeschutz.

In seinem Gehäuse ist ein Thermoschalter eingebaut, der das Gerät bei Überhitzung ausschaltet. Das Modell ist insofern praktisch, als das Gerät ausreichend lange unbeaufsichtigt arbeiten kann, ohne befürchten zu müssen, dass es durchbrennt.

Ein mit „P“ gekennzeichnetes Gerät gibt an, dass sein Körper aus Kunststoff besteht. Wenn keine Markierung vorhanden ist, besteht es aus Aluminium. Es ist erwähnenswert, dass das Aluminiumgehäuse, obwohl es etwas mehr kostet, langlebiger und zuverlässiger ist.

Nicht selten hält das Kunststoffgehäuse der Belastung nicht stand und es entstehen Risse. Daher kann der Wunsch, Geld zu sparen, zum gegenteiligen Ergebnis führen, und Sie müssen ein neues Gerät kaufen.

Andere Modifikationen der Pumpe "Kid"

Andere Modelle "Kid-M" und "Kid-3" unterscheiden sich von der klassischen Pumpe in der oberen Wasseraufnahme. Wenn das erste in den technischen Eigenschaften mit dem Basismodell identisch ist, weist das zweite gleichzeitig erhebliche Unterschiede auf. Nachfolgend sind die Parameter aller Geräte dargestellt.

Die Leistungs- und Leistungsindikatoren der Malysh-M-Pumpe sind die gleichen wie beim Basismodell, sie wird jedoch mit einem oberen Wassereinlass hergestellt, sodass sie für die Installation in Schmutzwasserquellen geeignet ist

Einheiten mit einem oberen Saugrohr werden normalerweise zur Wasserversorgung aus Brunnen und Brunnen verwendet.

Sie können dort eingesetzt werden, wo Pumpen mit geringer Wasserentnahme ausfallen können: in stark verschmutzten Gewässern, weil sie während des Betriebs keinen Schutt und Schlick vom Grund aufwirbeln, der das System verstopft.

Bei Modellen mit oberem Einlass kühlt der Motor besser, wodurch die Pumpe nicht überhitzt.

Technische Parameter der Modelle

Pumps Arbeit von einem normalen Netzwerk bei 220 V und kann bis zu drei Meter tief tauchen. Bei Arbeiten in Randbrunnen (mit geringem Wasservolumen) ist ein tieferes Absenken möglich.

Die Produktivität aller Modelle beträgt 430 l / h, während „Kid“ und „Kid-M“ eine Förderhöhe von 40 m (maximal - 60 m), „Kid-3“ - 20 m (maximal - 25 m) haben. Beim drucklosen Arbeiten steigt die Produktivität auf 1500 Liter.

Die Abmessungen und die Leistung der Geräte haben auch unterschiedliche Indikatoren. Die Leistung des Basismodells und der Modifikation mit dem Buchstaben „M“ beträgt also 240 W, Länge - 25,5 cm, Gewicht - 3,4 kg.

Die Leistung der Malysh-3-Pumpe beträgt nur 185 W, ihre Länge überschreitet 24 cm nicht und ihr Gewicht beträgt 2 kg. Daher wird sie normalerweise zum Entnehmen von Wasser aus flachen Brunnen und Brunnen mit einem Innendurchmesser von 8 cm oder mehr verwendet .

Beim Kauf einer Pumpe müssen Sie sich zunächst mit ihren technischen Eigenschaften vertraut machen und ein Modell entsprechend dem Durchmesser und der Tiefe des Brunnens (+) auswählen.

Ein weiterer Parameter, den Sie beim Gerätekauf kennen sollten, ist die elektrische Schutzklasse. Standardmäßig haben alle Pumpen, die diese Anzeige nicht haben, die Schutzklasse 2.

Die erste Klasse ist mit der römischen Ziffer I gekennzeichnet. Gleichzeitig sind Geräte der Klasse 2 mit einer verstärkten Isolierung ausgestattet, sie enthalten ein Kabel mit zwei Adern. Geräte der Klasse 1 sind zusätzlich mit einem dreiadrigen Kabel mit Erdung ausgestattet.
