Verlegen von elektrischen Leitungen in einer Wohnung: ein Überblick über die wichtigsten Schemata und das Verfahren zur Durchführung von Arbeiten

Allgemeine Verdrahtungsregeln

Das Dokument, das die Anforderungen für die Installation von elektrischen Leitungen und anderen elektrischen Geräten definiert, ist die PUE - "Regeln für die Anordnung elektrischer Installationen".

Die Grundregeln für die Einrichtung eines internen Stromnetzes in einer Wohnung:

1. Die Verdrahtung und der Anschluss von Kabeln erfolgen in Anschlussdosen mit sorgfältiger Isolierung der Anschlusspunkte.
2. Zähler, Anschlussdosen, Steckdosen und Schalter müssen leicht zugänglich sein.
3. Die Schalter werden an einem Wandabschnitt montiert, der in Offenstellung (von der Seite des Türgriffs) nicht durch das Türblatt geschlossen wird.
4. Es gibt 2 Standards für die Höhe des Schalters vom Boden - "sowjetisch" (160 cm) und "europäisch" (90 cm), beide sind für die Verwendung akzeptabel.
5. Beim Anschließen des Kabels von unten werden Steckdosen in einer Höhe von nicht mehr als 1 m installiert, wobei der Schwerpunkt auf Benutzerfreundlichkeit liegt, wenn sie von oben an das Netzwerk angeschlossen werden - von 1 bis 1,5 m. In Kinderzimmern von Wohnungen ist aus Sicherheitsgründen Es ist erlaubt, Steckdosen höher zu platzieren - in einer Höhe von 1,8 m, basierend auf dem Standard für die Räumlichkeiten von Einrichtungen mit dem Aufenthalt von Kindern.
6. Steckdosen und Schalter sind nicht näher als 50 cm von der Gasleitung entfernt.
7. Die Position der Verdrahtungsabschnitte an den Wänden sollte orthogonal (vertikal oder horizontal) sein - dies erleichtert die Verfolgung von Kabeln bei kleineren Reparaturen (Bohren von Löchern, Jagen).
8. Elektrische Leitungen sollten nicht mit Metallelementen von Gebäudestrukturen (Armaturen, eingebettete Teile) in Berührung kommen.
9. Bei der Verlegung mehrerer Kabel mit einlagiger Isolierung in einem Blitz müssen die Adern jeweils in eine gewellte Hülle gelegt werden.
10. Vertikale Leitungsabschnitte sollten mindestens 10 cm von Tür- und Fensteröffnungen entfernt sein.
11. Horizontale Kabelabschnitte befinden sich nicht näher als 15 cm von den Bodenplatten entfernt.
12. Der Abstand vom Kabel zu den Gasleitungsrohren muss mindestens 0,4 m betragen.

Wer kann von diesem Leitfaden profitieren?

Allen voran diejenigen, die eine Wohnung auf dem Wohnungszweitmarkt kaufen oder bei einem Neubau alles auf ihre eigene Art machen wollen.

Erstens werden alle maroden Kabel komplett ausgetauscht, da die Lebensdauer des Kabels etwa 20 Jahre beträgt. Nach dieser Zeit werden die Litzen der Drähte brüchiger, wodurch die Wahrscheinlichkeit eines Kurzschlusses und eines Brandes steigt.

Daher empfiehlt es sich, in alten Häusern besonders auf den Zustand der Verkabelung zu achten.

Zweitens sind neue Bewohner möglicherweise nicht mit der Verkabelungsoption des Entwicklers zufrieden, und sie müssen die elektrische Verkabelung und alle Räumlichkeiten sanieren. Früher wurde dies als Reparatur in europäischer Qualität bezeichnet, und es war in Mode, Schalter herunterzulassen, Steckdosen zu übertragen usw.

Wo soll die Ausführung beginnen?

In der Regel haben die Menschen in den ersten Phasen der Reparatur meist noch wenig Ahnung vom Endergebnis. Und für eine kompetente elektrische Verkabelung wäre es sehr wünschenswert, sie zu präsentieren. Denn davon hängt die Funktionalität und Logik der Platzierung von Steckdosen, Schaltern, Beleuchtung und sogar der gesamten Verkabelung ab. Der Schaltplan in einem Privathaus oder einer Privatwohnung sollte immer gleich mit der Erstellung eines Elektroplans beginnen. Und deshalb. Nehmen wir an, Sie haben Reparaturen durchgeführt, ohne wirklich über das Endergebnis nachzudenken, wie der Elektriker es empfohlen hat. Alles ist fertig. Wir haben die Möbel aufgestellt, die Unterhaltungselektronik platziert und was haben wir bekommen? Katastrophe! Alle Steckdosen entpuppten sich als Kaltreserve, eine war von einem Schrank blockiert, eine andere von einem Sofa, eine dritte Kommode und ein vierter Nachttisch, sogar in der Nähe des Fernsehers und der Lieblingsstereoanlage, wie vom Gesetz der Gemeinheit , gab es im Umkreis von 3-4 Metern keine Steckdosen. Und hier beginnt ein sehr lustiges und spannendes Spiel, genannt, Verlängerungskabel und Piloten in der ganzen Wohnung verstreuen. Die Frage ist, warum haben Sie neue elektrische Leitungen verlegt, damit Sie später über Verlängerungskabel laufen und stolpern könnten? Natürlich nicht. Und in der Wohnung ist das noch die halbe Miete, aber ein falsch ausgeführter Schaltplan in einem Privathaus verspricht globalere Konsequenzen.In der Tat, wenn in Wohnungen die Verkabelung im Durchschnitt einmal alle 20-25 Jahre geändert wird, dann in privaten Wohngebäuden viel seltener oder gar nicht. Ja, und wie viele Verlängerungskabel werden für ein zwei- oder dreistöckiges Haus benötigt, aber Sie müssen sie trotzdem kaufen, wie viel Geld wird ausgegeben? Und wie viele Nerven kostet es jedes Mal, wenn Sie wieder einmal über den am Boden liegenden Pilotendraht stolpern.

Was zu tun ist? Setzen Sie sich hin und denken Sie in Ruhe nach, entscheiden Sie über die Anordnung von Möbeln und Unterhaltungselektronik. Achten Sie darauf, welche neuen Elektrogeräte Sie in den nächsten Jahren anschaffen möchten. Zum Beispiel: Klimaanlage, Geschirrspüler, Gefrierschrank, elektrischer Warmwasserbereiter, elektrischer Ofen oder Kochfeld und so weiter, und wo nach diesen Anschaffungen vorhandene Schränke, Sofas und Nachttische verschoben werden können. Beraten Sie sich mit Ihrer Familie, Ihrer Frau und Ihren Kindern, in der Praxis erweist sich ihr Rat als sehr nützlich.

DIY-Verkabelung

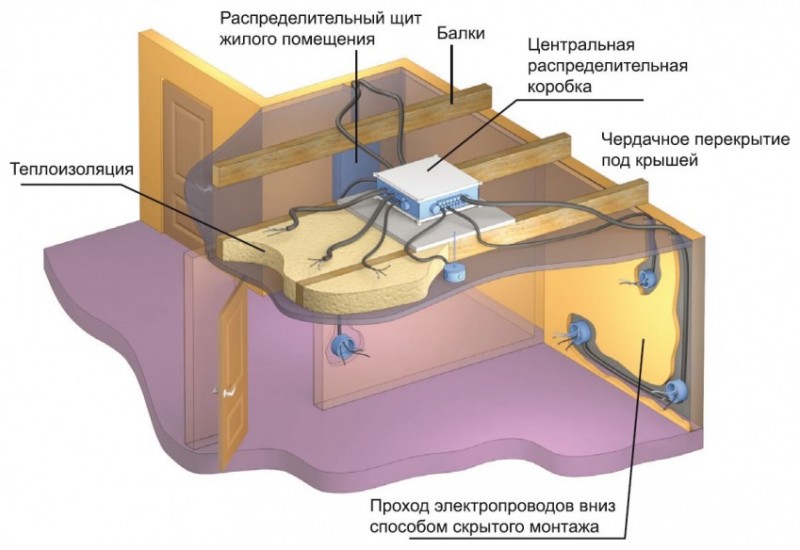

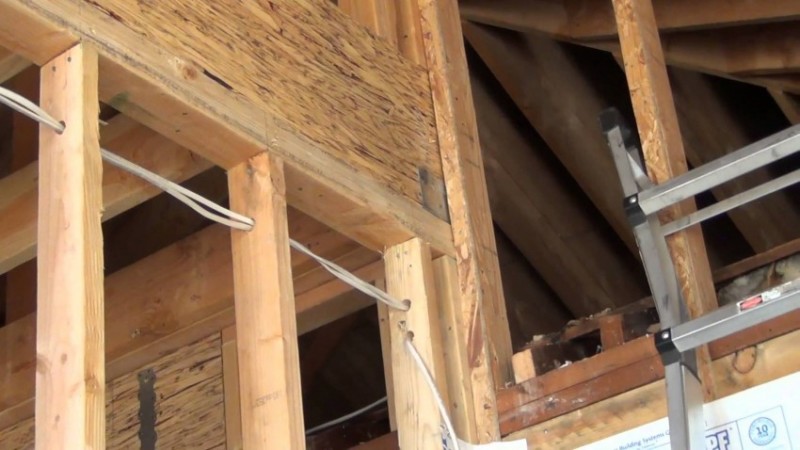

Zu den modernen Bautrends gehören versteckte Verkabelungen. Es kann in speziell in den Wänden angebrachte Rillen verlegt werden - Blitze. Nach dem Verlegen und Befestigen der Kabel werden sie im Vergleich zur Oberfläche der restlichen Wand mit Kitt bedeckt. Wenn die errichteten Wände dann mit Plattenmaterialien ausgekleidet werden - Trockenbau, GVL usw. - werden keine Blitze benötigt. Kabel werden in den Spalt zwischen Wand und Oberfläche verlegt, in diesem Fall jedoch nur in Wellhülsen. Der Mantel mit verlegten Kabeln wird mit Schellen an den Strukturelementen befestigt.

Wie sollte die interne Verkabelung verlegt werden? In einem Privathaus müssen Sie beim Arrangieren mit Ihren eigenen Händen alle Regeln befolgen

Beim Verlegen müssen Sie daran denken, dass die interne Verkabelung eines Privathauses gemäß allen Regeln und Empfehlungen erfolgt. Nur so ist die Sicherheit gewährleistet. Die Grundregeln sind:

• Verdrahtung nur vertikal und horizontal, keine abgerundeten Ecken oder abgeschrägte Strecken;
• alle Anschlüsse müssen in Montageverteilerdosen erfolgen;
• horizontale Übergänge müssen mindestens 2,5 Meter hoch sein, von dort geht das Kabel nach unten zur Steckdose oder zum Schalter.

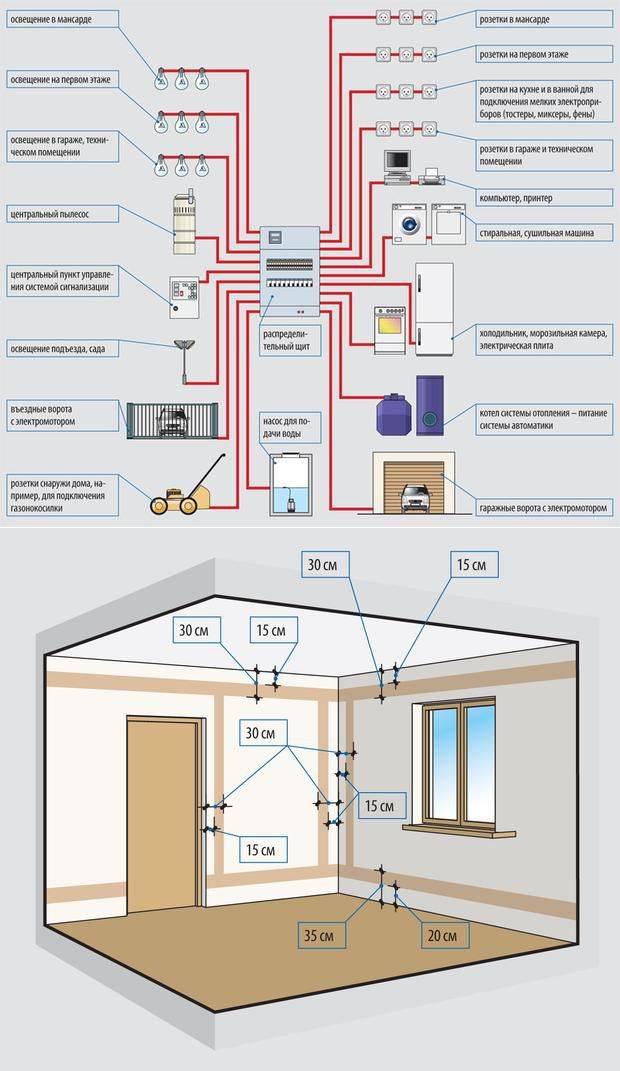

Ein detaillierter Routenplan, ähnlich wie auf dem Foto oben, muss hinterlegt werden. Es wird sich bei der Reparatur oder Modernisierung der Verkabelung als nützlich erweisen. Sie müssen sich bei ihm erkundigen, ob Sie irgendwo in der Nähe einen Graben graben oder ein Loch bohren oder einen Nagel einschlagen müssen. Die Hauptaufgabe besteht darin, nicht in das Kabel zu gelangen.

Drahtverbindungsmethoden

Ein großer Prozentsatz der Verkabelungsprobleme ist auf schlechte Kabelverbindungen zurückzuführen. Sie können auf verschiedene Arten erfolgen:

• Verdrehen. Nur homogene Metalle oder solche, die keine chemische Reaktion eingehen, können sich auf diese Weise verbinden. Es ist unmöglich, Kupfer und Aluminium kategorisch zu verdrehen. In anderen Fällen muss die Länge der blanken Leiter mindestens 40 mm betragen. Zwei Drähte werden so fest wie möglich miteinander verbunden, die Windungen werden nebeneinander gestapelt. Von oben wird der Anschluss mit Isolierband umwickelt und/oder mit einem Schrumpfschlauch verpackt. Wenn Sie möchten, dass der Kontakt 100%ig ist und die Verluste minimal sind, seien Sie nicht zu faul, den Twist zu löten. Im Allgemeinen gilt diese Art der Kabelverbindung nach modernen Standards als unzuverlässig.

• Anschluss über Klemmkasten mit Schraubklemmen.In das Gehäuse aus hitzebeständigem Kunststoff sind Metallklemmen eingelötet, die mit Schrauben festgezogen werden. Der abisolierte Leiter wird mit einem Schraubendreher in die mit einer Schraube fixierte Buchse eingeführt. Diese Art der Verbindung ist die zuverlässigste.

• Verbindungsblöcke mit Federn. Bei diesen Geräten wird der Kontakt durch eine Feder bereitgestellt. In die Buchse wird ein blanker Leiter eingeführt, der durch eine Feder geklemmt wird.

Und dennoch sind Schweißen und Löten die zuverlässigsten Verbindungsmethoden. Wenn die Verbindung so hergestellt werden kann, können wir davon ausgehen, dass Sie keine Probleme haben werden. Zumindest mit Verbindungen.

Die Installation von elektrischen Leitungen in einem Haus zum Selbermachen erfordert eine sorgfältige Erfüllung aller Anforderungen. Dies ist eine Garantie für Ihre Privatsphäre und die Sicherheit Ihres Privateigentums.

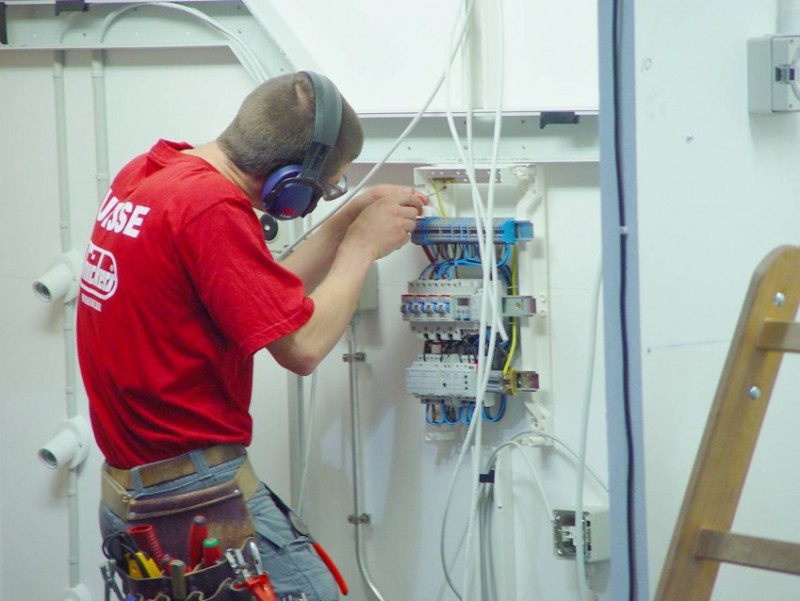

Nachdem die Leitungen von der Maschine bis zum Anschlusspunkt der Steckdose oder des Schalters verlegt sind, werden sie mit einem Tester auf Unversehrtheit geprüft - die Adern klingeln untereinander, prüfen die Unversehrtheit der Leiter, und jede einzeln auf Masse - das wird überprüft Die Isolierung ist nirgendwo beschädigt. Wenn das Kabel nicht beschädigt ist, fahren Sie mit der Installation der Steckdose oder des Schalters fort. Nachdem sie verbunden sind, überprüfen sie es erneut mit einem Tester. Dann können sie auf der entsprechenden Maschine gestartet werden. Darüber hinaus ist es ratsam, die Maschine sofort zu signieren: Sie wird einfacher zu navigieren sein.

Nachdem sie die elektrische Verkabelung im ganzen Haus fertiggestellt und alles selbst überprüft haben, rufen sie die Spezialisten des Elektrolabors an. Sie prüfen den Zustand von Leitern und Isolierungen, messen Erdung und Nullpunkt und stellen Ihnen anhand der Ergebnisse einen Prüfbericht (Protokoll) aus. Ohne diese erhalten Sie keine Inbetriebnahmegenehmigung.

DIY-Verkabelungsfoto

Wir empfehlen außerdem die Besichtigung:

• Wandmontage in Eigenregie
• Warmer Boden selber machen
• Baden Sie mit Ihren eigenen Händen
• Selbstnivellierender Boden zum Selbermachen
• Dekorativer Kitt zum Selbermachen
• Toiletteneinbau in Eigenregie
• Zaunpfosten selber machen
• Spanndecke zum Selbermachen
• Deckenbeleuchtung zum Selbermachen
• Erwärmung der Loggia zum Selbermachen
• DIY-Partition
• Holzboden selber machen
• Pisten zum Selbermachen
• Wie man DIY-Farbe herstellt
• Maurer selber machen
• DIY dekorativer Putz
• Zaun zum Selbermachen aus Wellpappe
• Kamin selber bauen
• Heimwerkerdämmung und die wichtigsten Methoden der Wärmedämmung
• Gitterzaun
• Do-it-yourself-Installation von Kunststofffenstern
• Innendekoration selber machen
• DIY-Zaun
• Wie man einen Balkon mit eigenen Händen baut
• Backofen zum selber bauen
• Tür zum Selbermachen
• DIY Pavillon
• Gießen Sie Beton mit Ihren eigenen Händen
• Schalung zum Selbermachen
• DIY flüssige Tapete
• Estrich selber machen
• Do-it-yourself-Stiftung
• Fachwerkhaus selber machen
• Flur mit eigenen Händen
• Lüftung zum Selbermachen
• Tapezieren selber machen
• DIY Betonring
• Dach selber machen
• Laminatboden selber machen
• Treppe in den zweiten Stock mit eigenen Händen
• Do-it-yourself-Blindbereich
• Badrenovierung selber machen
• Polycarbonat zum Selbermachen
• Türmontage in Eigenregie
• Trockenbau selber machen
• Bogen zum Selbermachen
• Umhüllen Sie die Schindel mit Ihren eigenen Händen
• DIY-Hausprojekt
• DIY-Tor
• Duschkabine selber bauen
• Fliesenverlegung in Eigenregie

Vorbereitung von Materialien

Bei der Auswahl von Kupferdrähten für die wohnungsinterne Verkabelung nach Querschnitt wird empfohlen, sich auf die folgenden Standards zu konzentrieren:

1. Für einen Elektroherd und andere ähnliche leistungsstarke Verbraucher werden Drähte von 6 mm2 benötigt (ein Automat an der Leitung hat 32–40 A).
2. Für Steckdosen und für die Wohnungsklimatisierung werden 2,5 mm2 benötigt (automatisch 16–20 A).
3. Für Lichtgruppen reichen 1,5 mm2 (automatisch 10–16 A).

Es wird empfohlen, Steckdosen in einer Menge von einer pro 6 Quadratmeter Wohnfläche im Raum zu installieren. Wenn ein RCD nach dem Leistungsschalter installiert ist, sollte er den Sicherungsautomaten in Ampere um 10–20 % übersteigen. Am besten nehmen Sie das Kabel VVG, PVS oder NYM.

Kabeltypen für die elektrische Verkabelung

Wenn Sie ein separates Kabel von der Abschirmung zu jeder Steckdose führen, ist das gesamte Filmmaterial im erstellten Stromnetz riesig. Üblicherweise werden Anschlussdosen für die elektrische Verkabelung in der Wohnung installiert und die Verkabelung erfolgt in Gruppen. Diese Option ist billiger und die Kabelkanäle erfordern eine kleinere Größe.

Die Anordnung von Elektrogeräten in der Halle

Vor- und Nachteile der Verkabelung in einem Kabelkanal

Der Einsatz von Elektrowannen geht mit folgenden positiven Aspekten einher:

1. Die Installation erfolgt mit einer minimalen Anzahl von Werkzeugen.
2. Aufgrund der Farbvielfalt kann es im Innenbereich mit unterschiedlichem Design verwendet werden.
3. Es gibt Möglichkeiten, komplexe Wannen für die gleichzeitige Verlegung von Leistungs- und Schwachstromleitungen zu verwenden.
4. Sie können ganz einfach Verbindungspunkte hinzufügen.

Der einzige nicht offensichtliche Nachteil von Kanälen für die Verlegung von Kabelleitungen im Freien ist die Sichtbarkeit der Struktur. Für manche Menschen ist dieser Faktor im Innenraum nicht akzeptabel.

Für eine bequeme Installation werden Schaltkästen mit speziellem Zubehör zusammengebaut:

• Stecker;
• Innen- und Außenecken;
• Adapter;
• T- und L-förmige Äste.

Zubehör für Kabelkanäle Der Einsatz eines Kabelkanals ist für viele Fälle relevant, zum Beispiel:

• bei der Installation von elektrischen Leitungen in Holzhäusern mit hoher Luftfeuchtigkeit;
• um Probleme mit versteckten elektrischen Leitungen zu beseitigen.

Das Befestigen von Drähten in speziellen elektrischen Kanälen, Kabelkanälen genannt (im Folgenden als KK bezeichnet), ist eine Art offene Verkabelung und konkurriert erfolgreich mit versteckter Verkabelung, die Folgendes erfordert:

• jagen von Ziegel- oder Stahlbetonwänden des Hauses zum Verlegen von Kabelleitungen;
• nachträgliches Einbetten mit Gips;
• "Veredelung" von verputzten Blitzen.

Die Installation des Kabelkanals erfolgt für:

• Verstecken von verlegten Drähten und Kabeln;
• Schutz stromführender Leitungen vor mechanischer Beschädigung;
• Verleihen der montierten elektrischen Verdrahtungsstrecke ein ästhetisches Aussehen.

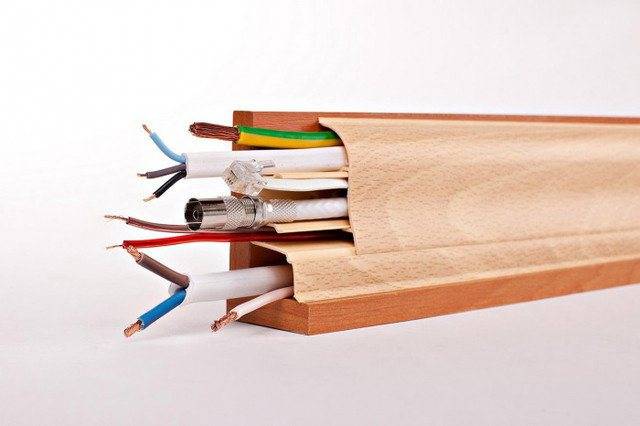

Kabelkanal mit Steckdosen
