Überprüfung der Belüftung in einer Schule: Normen und Verfahren zur Überprüfung der Wirksamkeit des Luftaustauschs

Wann dürfen sie kontrollieren?

Die Mitarbeiter von Rospotrebnadzor müssen Sie mindestens 3 Tage vor Ankunft über die Inspektion informieren.

Vor Beginn der Inspektion ist der Inspektor von Rospotrebnadzor verpflichtet, eine offizielle Bescheinigung vorzulegen.Eine Inspektion kann nur nach Vorlage einer Inspektionsanordnung (ausgestellt vom Leiter / stellvertretenden Leiter der Abteilung Rospotrebnadzor) und in Anwesenheit des Leiters der Organisation durchgeführt werden. Es ist darauf zu achten, dass die Überprüfung von der in den Dokumenten angegebenen Person durchgeführt wird.

Jeder Verstoß gegen die Inspektionsvorschriften kann als Grund angesehen werden, vor Gericht oder nach Rospotrebnadzor selbst zu gehen.

Beurteilung der Luftqualität

Die Zusammensetzung der Luft wird durch Aerosol- und Gasanalysen in den Werkstätten und Räumlichkeiten des Unternehmens bestimmt, in dem der Produktionsprozess stattfindet.

Außerdem werden die Kohlendioxidkonzentrationen im Innen- und Außenbereich bestimmt. Aerodynamische Tests werden ebenfalls durchgeführt.

Um Abweichungen der Luftqualität von bestehenden Standards zu erkennen, ist es notwendig, an einem bestimmten Arbeitsplatz zu unterschiedlichen Zeiten der Arbeitsschicht 5 Proben zu entnehmen.

Zur Entnahme jeder Probe werden Aspiratoren und/oder Traktionsinduzatoren verwendet.

Wie oft müssen Sie kontrollieren?

Obligatorische Überprüfungen von Lüftungssystemen in den Räumlichkeiten werden mit der folgenden Mindesthäufigkeit durchgeführt:

- einmal alle drei Jahre - natürliche oder mechanische Belüftung;

- einmal jährlich - Be- und Entlüftung;

- 3 mal im Jahr - in Wohn- und Nichtwohngebäuden, in denen Gasgeräte installiert sind;

- einmal im Monat - wo brennbare, explosive, radioaktive, giftige Stoffe der Klassen I-II freigesetzt werden.

Bei der Überprüfung des Lüftungssystems werden Instrumenten- und Labormessungen verwendet.

Wenn die Effizienz nicht ausreicht, sind die Messergebnisse höher oder niedriger als normal.

Angewandte Werkzeuge und Geräte

Wir bieten an, eine Reihe von Reinigungsgeräten des bekannten finnischen Herstellers Pressovac in Betracht zu ziehen:

• Videokamera für die Inneninspektion von Luftkanälen;
• Bürstenmaschine mit elektrischem oder pneumatischem Antrieb;
• Vakuuminstallation;
• Filtereinheit;
• Kompressor (in Verbindung mit einer pneumatischen Bürstenmaschine verwendet);
• Sprühflasche zur Desinfektion von Lüftungsanlagen.

Die Bürstenvorrichtung ist eine flexible Welle mit einer Länge von 6 bis 40 Metern, die mit einem Elektromotor oder einem pneumatischen Antrieb verbunden ist. Die rotierende Welle befindet sich in einer starken Schale, am Ende ist eine Bürste in der gewünschten Form befestigt.

Die Saugeinheit ist ein leistungsstarker Ventilator mit einer Kapazität von bis zu 15.000 m³/h, der Schmutz aus dem Kanal saugt. Dann wird der Strom zur Filtermaschine geleitet, wo Schadstoffpartikel aufgefangen werden.

Neben der Hauptausrüstung enthält das Kit Zubehör:

• Bürsten in verschiedenen Formen und Härten;
• Wellrohre, die die Einheiten mit Luftkanälen verbinden;
• Stopfen für Seitenauslässe von Lüftungskanälen;
• Vakuumscheiben zur Verwendung in runden Rohren;
• Formelemente und Revisionsöffnungen für zusätzliche Einsätze in den Kanälen.

Der Akt (Protokoll) zur Überprüfung der Wirksamkeit der Belüftung im Haus - eine Probe

Anhang B (empfohlen). Die Struktur des technischen Berichts über die Durchführung von Arbeiten zur Prüfung und Einstellung von Lüftungs- und Klimaanlagen:

3 Prüfergebnisse von Lüftungsanlagen und -geräten (einschließlich Beschreibung der Prüfverfahren und Messreihenfolge).

4 Sanitär-hygienische und/oder technologische Bedingungen der Luftumgebung der Räumlichkeiten (einschließlich der Bedingungen für die Durchführung von Tests).

5 Schlussfolgerungen und Handlungsempfehlungen (zur Prävention etablierter Ausrüstung mit Angabe ihrer Eigenschaften).

6 Zeichnungen:

- Raumpläne (Werkstatt) mit Anwendung von Lüftungssystemen;

— Axonometrisches Diagramm der Luftkanäle des Systems;

7 Tische:

Eigenschaften von Lüftungsgeräten;

— meteorologischer Zustand der Umgebungsluft;

Hinweis – Wenn die Menge des in die Tabelle eingetragenen Materials fünf Zeilen nicht überschreitet, kann das Material ohne die Tabelle präsentiert werden.

8 Betriebsanweisungen basierend auf den Ergebnissen der Prüfung und Einstellung von Lüftungs- und Klimaanlagen, einschließlich Energiesparmaßnahmen.

Optimierung der Lüftung in der Wohnung

Um den Luftstrom zu erhöhen, installieren Sie ein Zufuhrventil an der Wand

Anwohner öffnen Lüftungsschlitze, um den Luftzug im Lüftungsschacht zu verbessern, aber solche Aktionen helfen, stark verschmutzte Luft für kurze Zeit abzusaugen. Für konstante Traktion ist es vor allem im Winter schwierig, die Fensterflügel offen zu halten. Einige Besitzer entfernen Dichtungen von Fenstern und bekommen dafür Zugluft und Wärmeverluste.

Hersteller von Kunststofffenstern bieten Käufern die Installation spezieller Vorrichtungen am Rahmen an, die zu einem organisierten Luftstrom beitragen, während das Fenster dennoch effektiv vor Kälte schützt.

Eine andere Methode besteht darin, einen Ventilator in der Abluftöffnung zu installieren, um die Entfernung von Luft zu aktivieren. Gleichzeitig bleibt der Zufluss von frischem Strom von der Straße in die Wohnung relevant. Zuluftventile werden in der Außenwand des Gebäudes montiert, sie werden auch in Fensteröffnungen platziert. Solche Geräte gibt es mit Natur- und Zwangszug.

Wie viel kostet ein Scheck?

Die Berechnung des Dienstleistungsaufwandes zur Überprüfung der Funktionsfähigkeit der Lüftungsanlage erfolgt individuell im Einzelfall.

Die Kosten umfassen eine Reihe von Faktoren, darunter die Größe der Anlage, die Notwendigkeit von Reparaturen, schädliche Produktionsfaktoren, die Dringlichkeit des Erlasses eines Gesetzes, die Häufigkeit der Inspektionen usw.

Wenn es erforderlich ist, den Betrieb der Lüftung in Gebäuden zu bewerten, die an die Gasversorgung angeschlossen sind, werden bei der Berechnung der Kosten der Prüfung methodische Empfehlungen zu den Regeln für die Berechnung der Kosten berücksichtigt Wartung und Reparatur von Gas Geräte, die in Privathäusern und Wohnungen verwendet werden.

Diese Empfehlungen wurden vom Föderalen Antimonopoldienst genehmigt.

Die Berechnung der Kosten erfolgt innerhalb eines Werktages.

Traktionstestmethoden

1. Blatt Papier. Der einfachste Weg.

Anweisung:

1. Schneiden Sie einen Streifen aus einer Zeitung oder einem anderen Blatt Papier ähnlicher Dichte. Die Breite sollte 2-3 cm betragen, die Länge 15-20 cm.
2. Bringen Sie den Streifen zur Entlüftung. Der Abstand sollte mindestens 5, aber nicht mehr als 7 cm betragen.
3. Achten Sie auf den "Indikator": Wenn das Papier von der Entlüftung angezogen wird, aber nicht vollständig in das Loch eindringt, funktioniert die Entlüftung ordnungsgemäß.

2. Feuer eröffnen. Für die zweite Methode benötigen Sie eine Kerze, ein Streichholz oder ein Feuerzeug. Seien Sie vorsichtig, wenn das Haus Gasgeräte hat.

Folge:

1. Zünde ein Streichholz an (Kerze, Feuerzeug).
2. Zur Entlüftung bringen, so dass die Flamme 6-7 cm entfernt ist.
3. Wenn das Feuer leicht (normalerweise - nicht mehr als 45 Grad) in Richtung Mine abweicht, ist alles in Ordnung, es gibt keine Probleme mit der Belüftung.

3. Windmesser.Um die Belüftung in der Wohnung auf die dritte Weise zu überprüfen (was das genaueste Ergebnis liefert), benötigen Sie ein spezielles Gerät - ein Anemometer, das die Geschwindigkeit des Luftstroms im Lüftungskanal misst.

Messtechnik:

1. Bringen Sie das Gerät zur Steckdose (der Abstand ist in der Anleitung angegeben, er kann je nach Modell unterschiedlich sein).
2. Befestigen Sie die Anzeige (angezeigt).
3. Berechnen Sie das durchströmende Luftvolumen mit folgender Formel: Q = V*S*360. Luftdurchsatz (Anemometerstand) - V, Querschnittsfläche der Entlüftung in m2 - S.

Beispiel Aneometer

Wer inspiziert Schornsteine ​​und Lüftungskanäle?

Wer kümmert sich also um die Wartung von Lüftungs- und Rauchkanälen? Gesetzlich steht dieses Recht nur Organisationen zu, die bestimmte Voraussetzungen erfüllen. Zunächst müssen sie über eine spezielle Lizenz verfügen - eine ähnliche Genehmigung muss von Inspektionsorganisationen eingeholt werden, die an der Kontrolle von Lüftungskanälen und Schornsteinen beteiligt sind. Ohne sie ist kein einziger Unternehmer vertrauenswürdig, denn es ist teurer für sich selbst, den Scheck in die Hände eines Laien zu geben.

Es lohnt sich, ausführlicher über die von Spezialisten erforderlichen Lizenzen zu sprechen. Die erste davon ist eine Genehmigung für die Installation, Wartung und Reparatur von Rauchabzugs- und Rauchabzugsanlagen. Es berechtigt zur Inspektion von Lüftungskanälen und Schornsteinen. Um auch die Rauchabzugskanäle reinigen zu können, ist eine zweite Genehmigung erforderlich – „Errichten, Instandsetzen, Verkleiden, Wärmedämmen und Reinigen von Öfen, Feuerstätten, sonstigen wärmeerzeugenden Anlagen und Schornsteinen“. Es ist nicht überflüssig, sicherzustellen, dass Mitarbeiter über solche Berechtigungen verfügen, bevor sie ihnen ihre Kanäle anvertrauen.

Gut.Angenommen, der Auftragnehmer wurde bereits ausgewählt, und der Kunde ist von der Qualität der von ihm erbrachten Dienstleistungen vollkommen überzeugt. Wann lohnt es sich, seine Spezialisten für eine regelmäßige Überprüfung anzurufen? Natürlich gibt es Probleme in den Rauch- und Lüftungskanälen, aber es lohnt sich nicht, Leute umsonst anzurufen (und dafür lächerliches Geld zu bezahlen). Der Zeitpunkt der Überprüfung muss mit Bedacht gewählt werden.

Inspektionen von Lüftungskanälen werden in der Regel zu bestimmten Terminen durchgeführt, beispielsweise vor Beginn der Heizperiode. Nach jeder Reparatur oder Umbau ist es auch notwendig, die Schornsteine ​​und Lüftungskanäle zu überprüfen.

Weitere Begriffe hängen vom Material ab, aus dem die Rinne besteht. Ziegelprodukte müssen mindestens alle drei Monate überprüft werden. Bei anderen Materialien können Sie das Testen für einen viel längeren Zeitraum vergessen – Systeme werden mindestens einmal im Jahr überprüft.

Vergessen Sie nicht, dass die Winterkälte zusätzliche Anforderungen an die Kontrolle stellt: Das Problem ist, dass sich bei starkem Frost eine gefährliche Menge Eis auf den Köpfen der abgehenden Kanäle ansammeln kann. Um solche Probleme bei strenger Kälte zu vermeiden, sollte der Zustand der Luken häufig bis zu einmal im Monat überprüft werden.

Reinigung des Luftaustauschnetzes

Wie bereits erwähnt, ist Verstopfung eine der häufigsten Ursachen für Funktionsausfälle von Systemen. Schmutz, Staub und kleine Trümmer, Fett, das sich in den Kanälen angesammelt hat, verstopft die Lüftungskanäle, sammelt sich dort an und verhindert, dass sie normal funktionieren.

In Mehrfamilienhäusern ist es unwahrscheinlich, dass der Zugang zum Steigrohr für den Luftaustausch einfach ist. Es ist jedoch durchaus realistisch, die Sauberkeit und Effizienz des Kanals von der Seite der Wohnung aus beizubehalten.Im ersten Fall müssen Sie die Arbeit Fachleuten von Versorgungsunternehmen anvertrauen. Im zweiten - Sie können es selbst tun. Dazu müssen Sie den Rost am Eingang des Kanals entfernen, ihn waschen und den gesamten Schmutz, Staub und Fett abwaschen. Die Wände des Kanals müssen ebenfalls mit einem Schaber gereinigt und abgesaugt werden. Am Ende des Vorgangs sollte der Kanal mit einem feuchten Tuch abgewischt werden. Das Tuch darf nicht nass sein.

Möglichkeiten zur Überprüfung der Belüftung

Die einfachste Methode zur Untersuchung der Effizienz des Luftaustauschs wird mit einem Blatt Papier oder einer Zeitung durchgeführt. Dazu wird ein 2-3 cm breiter und 15-20 cm langer Streifen mit Abstand zum Lüftungskanal angebracht. Wenn es ohne Unterstützung auf dem Gitter aufliegt, funktioniert das System normal. Bei kurzzeitigem Kleben der Folie ─ ist der Luftstrom schwach und muss verstärkt werden. Die Abweichung des Papiers vom Gitter zeigt das Vorhandensein eines Umkehrschubs an.

Es wird empfohlen, ein brennendes Streichholz oder Feuerzeug zu verwenden, um den Luftzug im Lüftungskanal zu prüfen. Allerdings ist diese Methode nicht nur in Häusern mit zentraler Gasversorgung unsicher. In verstopften Lüftungskanälen wird häufig der Zersetzungsprozess aktiviert, was zur Bildung von brennbarem Gas führt. Offenes Feuer kann Explosion und Zerstörung verursachen.

Ein genaueres Ergebnis wird erhalten, indem die Belüftung mit einem speziellen Gerät überprüft wird – Anemometer, das die Geschwindigkeit des Luftdurchgangs im Lüftungskanal anzeigt. Anhand der erhaltenen Daten und speziellen Tabellen sowie der Querschnittsfläche der Entlüftung wird das Volumen der Massen bestimmt, die sie eine Stunde lang passieren.

Gemäß den festgelegten Standards für ein Badezimmer, eine Toilette und eine Küche mit Elektroherd sollte diese Zahl 25, 25 bzw. 60 m3 / h betragen.

Identifizierung von Lüftungskonstruktionsfehlern

Das Audit hilft, die anfänglichen Fehler zu identifizieren, die in der Phase des Entwurfs und der Installation von Systemen gemacht wurden. Dies kann entweder ein falsch berechneter Luftwechsel eines bestimmten Lüftungssystems oder eine falsche Platzierung von Klimaanlagen sein.

Unter den häufigsten Fehlern kann man auch das Fehlen von Ventilen zur Regulierung hervorheben Raumluftstrom, viele unvorhergesehene Windungen der Luftkanäle, wodurch der Lüfterdruck nicht ausreicht, um ein bestimmtes Luftvolumen zu pumpen. Bei Klimaanlagen muss man sich mit der Überschreitung der Länge des Kältemittelweges über den vom Hersteller begrenzten Wert, einer uneinheitlichen Anordnung von Klimaanlagen und Lüftungsgittern und anderen Problemen auseinandersetzen.

Die Durchführung eines Audits hilft, diese Fehler im Hinblick auf eine spätere gezielte Beseitigung zu identifizieren.

Warum lohnt es sich, ein Lüftungsaudit in IS Ecolife zu bestellen?

	LÜFTUNGSANLAGE VON A BIS Z Wir konzentrieren uns darauf, die gesamte Engineering-Infrastruktur schlüsselfertig zu errichten. Design, Lieferung von Ausrüstung, Installation und Erbringung von Dienstleistungen werden ohne die Einbeziehung verbundener Auftragnehmer durchgeführt. Hohe Arbeitsgeschwindigkeit. Wenn Sie sich an uns wenden, sparen Sie nicht nur Geld, sondern auch Zeit.
	ECHTE VERANTWORTUNG FÜR DAS ERGEBNIS IS Ecolife verfügt über eine voll ausgestattete Produktionsbasis, ein Team von Ingenieuren und Installateuren. Wir führen alle Arbeitsschritte in Eigenregie durch, sorgen für eine lückenlose Qualitätskontrolle und sind zu 100 % für das Ergebnis verantwortlich.Das Unternehmen gibt eine Garantie auf alle durchgeführten Arbeiten und ist an einem langfristigen störungsfreien Betrieb Ihrer Anlage ohne Ausfallzeiten und Notsituationen interessiert.
	NULL PROBLEME WÄHREND DER INSPEKTIONEN Wir bieten alle in SanPin, SNiP, NPB usw. angegebenen Normen. Sie sind vor plötzlichen Anordnungen und Sanktionen von Aufsichtsbehörden geschützt, sparen Bußgelder und andere Gebühren.
	BESTPREIS Wir wählen selbst für ein kleines Budget eine anständige Ausrüstung aus. Sie erhalten eine Ausstattung nach dem Grundsatz „hochwertig – nicht unbedingt teuer“. Die Berechnung des Kostenvoranschlags für Dienstleistungen erfolgt unmittelbar nach Erhalt der erforderlichen Informationen. Unser Grundsatz ist volle Transparenz der Arbeitskosten. Der im Vertrag angegebene Betrag ist ein Festpreis, der von uns nicht geändert wird, es sei denn, Sie möchten den Kostenvoranschlag selbst ändern. Für Stammkunden gibt es spezielle Rabatte und Lieferbedingungen.
	BEQUEMLICHKEIT Betrieb zu 100 % ausgelagert. Sie können die Wartung aller technischen Netzwerke der Anlage an einen Auftragnehmer auslagern - die Firma "Ecolife". Wir arbeiten offiziell im Rahmen des Vertrags und schließen alle Fragen zur Operation ab, sowohl geplante als auch dringende, und es ist bequem für Sie, von einem Auftragnehmer zu fragen.

Die Ecolife Engineering Systems Company ist ein Team von erfahrenen und lizenzierten Spezialisten für die Installation und Wartung aller Arten von Engineering-Systemen mit anschließender Ausführung des gesamten Dokumentenpakets.

• 5 Jahre auf dem Markt von Moskau und der Region Moskau
• 7 spezialisierte Lizenzen und Zertifikate
• 40 Mitarbeiter, 4 Servicefahrzeuge und 3 Arbeitskolonnen zur zeitnahen Auftragsausführung
• 2 Fernsehgeräte und professionelle europäische Ausrüstung
• Wir reduzieren Ihre Kosten um 20 %. Die Preise für unsere Dienstleistungen liegen unter dem Marktdurchschnitt ohne Einbußen bei der Arbeits- und Servicequalität.

Qualitätssicherung Das Unternehmen Ecolife garantiert eine hohe Qualität der Prüfung und Diagnose von Lüftungssystemen.

Installation des Lüftungssystems	Wartung der Lüftung	Reparatur des Lüftungssystems	Installation der Klimaanlage

Pass der Lüftungsanlage im Haus

Basierend auf den Ergebnissen der durchgeführten Einstellarbeiten wird ein Pass der Lüftungsanlage erstellt (mindestens zwei Kopien).

Musterpass der Lüftungsanlage eines Mehrfamilienhauses (MKD)

Ein modernes Mehrfamilienhaus besteht oft aus mehreren Abschnitten (Eingängen), die eine unterschiedliche Anzahl von Stockwerken, Zusammensetzung und Fläche von Wohnungen und Nichtwohngebäuden sowie Lüftungsschema haben können. Ein Pass wird für mehrere Teile des gleichen Typs (Eingänge) des Hauses ausgestellt. Die Nummern der Eingänge und Wohnungen in ihnen sind in der Kopfzeile des Passes angegeben.

Für Nichtwohnräume im Haus (Büros, Geschäfte usw.) ein separates Lüftungssystempass.

Abschnitte des Passes "A. Allgemeine Informationen“ und „B. Hauptsächliche technische Merkmale“ werden auf der Grundlage von Informationen aus der Projekt- und As-Built-Arbeitsdokumentation ausgefüllt.

In Tabelle B.2.1 sind die Daten von flächengleichen Wohnungen gleichen Typs in einer Zeile erfasst. Die minimal erforderlichen Luftvolumenströme in den Spalten „Luftbewegung“ sind dem Projekt entnommen. Oder definieren Sie es selbst.

Bei der unabhängigen Bestimmung des minimal erforderlichen Luftstroms müssen zwei Bedingungen erfüllt sein:

1. 1. Der Gesamtluftstrom durch alle Lüftungskanäle aus den Räumen der Wohnung darf nicht geringer sein als das Luftvolumen in der Wohnung (in der Spalte der Tabelle angegeben). Dadurch wird sichergestellt, dass die Luftwechselrate in allen Räumen mindestens 1 Volumen der Wohnung pro Stunde beträgt.
   2. Gleichzeitig muss die in den Normen angegebene Durchflussmenge für einzelne Räume mit Lüftungskanälen - Küchen, Bäder usw. (siehe Tabelle am Anfang des Artikels) gewährleistet sein.

Das oben vorgeschlagene vereinfachte Verfahren zur Bestimmung der minimal erforderlichen Luftvolumenströme in den Lüftungskanälen ist durchaus akzeptabel. Da werden nur die Mindestwerte dieser Indikatoren normalisiert. Und die Werte selbst im Betrieb ändern sich bei wechselnden Wetterbedingungen sehr stark. Es ist nicht sinnvoll, den minimal zulässigen Luftstrom im Kanal mit hoher Genauigkeit zu bestimmen.

Anhänge zum Reisepass sind:

• • Protokolle zur Messung des Luftstroms in Lüftungskanälen.
  • Schemata oder Fotokopien von Werkzeichnungen von Plänen (einschließlich Dachplan), Schnitten, Gebäudefassaden mit der Durchzeichnung und Anordnung von Elementen, Einheiten, Lüftungskammern und Abweichungen vom Projekt, die während des Baus, Umbaus oder der Erweiterung entstanden sind;
  • Die Liste der vom Projekt festgelegten Anforderungen, um den normalen Betrieb des Lüftungssystems sicherzustellen.

Nach Inbetriebnahme oder Überholung der Lüftungsanlage als Ganzes oder einzelner Teile hat der Betriebsdienstmitarbeiter Änderungen an den Passkopien vorzunehmen. Gleichzeitig müssen Daten in den Pass eingegeben werden, wobei Änderungen in Konstruktionsentscheidungen während größerer Reparaturen oder Umbauten berücksichtigt werden müssen.

Schemata der natürlichen Belüftung im Haus, in der Wohnung

Natürliche Belüftung (Belüftung): Belüftung, die unter dem Einfluss des Unterschieds im spezifischen Gewicht (Temperatur) der Außen- und Innenluft, unter dem Einfluss von Wind oder ihrer kombinierten Wirkung sowie unter der Wirkung eines Komplexes technischer Mittel durchgeführt wird die einen Luftaustausch durchführen (Abschnitt 3.3 von GOST 34060-2017).

Deflektor: ein mit einem speziell geformten Kopf installiertes Gerät, das aufgrund des Winddrucks zusätzlichen Luftdruck erzeugt (Abschnitt 3.9 von GOST 34060-2017).

Schema natürlicher Belüftungskanäle in einem Privathaus

Schema der natürlichen Belüftung in einem Privathaus mit einer Höhe von bis zu 3 Stockwerken. Über Zuluftventile in den Wänden oder Fenstern wird dem Haus Außenluft von der Straße zugeführt.

In einem Privathaus, das nicht höher als 3 Stockwerke ist, beginnt jeder Kanal der natürlichen Belüftung in einem belüfteten Raum und endet in einer Kopffreiheit über dem Dach.

Schemata natürlicher Lüftungskanäle in einem Mehrfamilienhaus

Die Abbildung zeigt Optionen für die Anordnung natürlicher Lüftungskanäle in einem Mehrfamilienhaus.

In Häusern über 5 Stockwerken wird in der Regel ein Kanalsystem verwendet, pos. b) in der Abbildung. Dieses System hat einen gemeinsamen vertikalen Kanal, der von unten nach oben durch alle Stockwerke verläuft. Auf jeder Etage gehen von den Lüftungsgittern der Räumlichkeiten vertikale Kanäle aus - Satelliten, die auf der Ebene der nächsten Etage höher sind, schließen sich dem gemeinsamen Sammelkanal an. Die Länge des Kanals - der Satellit muss mindestens 2 m betragen.

Lüftungsschema eines Hochhauses mit warmem Dachboden und Satellitenkanälen: 1 - Abluftventilator; 2 - Auspuffgitter; 3 - Deflektor; 4 - warmer Dachboden; 5 - Zufluss; 6 - Überlauf

Bei Abluftsystemen mit horizontalem Sammelkanal - c) und mit warmem Dachboden - d) in Hochhäusern wird normalerweise eine Variante mit vertikalem Sammelkanal und Satellitenkanälen aus Wohnungen verwendet.

Bei Abluftsystemen mit einem horizontalen Sammelkanal und einem warmen Dachboden in den letzten beiden Stockwerken ist die Länge der Lüftungskanäle gering und sorgt nicht für den erforderlichen Luftstrom. Um diesen Nachteil zu beseitigen, sieht das Projekt normalerweise die Installation von Abluftventilatoren in den Kanälen der oberen Stockwerke vor. Es gibt Fans im Projekt, aber in der Regel sind sie nicht in den Wohnungen.

Abluftschacht vom "warmen Dachboden" pos. d) muss eine Höhe von mindestens 4,5 m von der Oberkante der Decke über dem letzten Wohngeschoss haben. In der kalten Jahreszeit sollte die Lufttemperatur in einem warmen Dachgeschoss mindestens 14 °C betragen.

Schema der mechanischen Zwangsentlüftung eines Mehrfamilienhauses

Schema des MKD-Abluftsystems mit mechanischer Absaugung: 1 - Abluftventilator; 2 - Auspuffgitter; 3 - Deflektor; 4 - Zufluss; 5 - Überlauf

Im Vergleich zur natürlichen Lüftung hat die maschinelle Entlüftung in einem Mehrfamilienhaus folgende Vorteile:

1. 1. Sorgt für einen konstanten und stabilen Luftstrom in den Abluftkanälen der Wohnungen, unabhängig von der Außentemperatur und anderen klimatischen Bedingungen. Es ist bekannt, dass in Räumen mit natürlicher Belüftung mit einer Erhöhung der Außenlufttemperatur (im Sommer) der Luftaustausch bis zu seiner vollständigen Beendigung abnimmt. Im Winter hingegen übersteigt der Luftaustausch die Norm deutlich. Und mit überschüssiger Luft verlässt auch Wärme.Der Energieverbrauch für den Betrieb des Lüfters wird durch die Einsparung an thermischer Energie für die Heizung kompensiert.
   2. Es müssen keine Ventilatoren in den natürlichen Lüftungskanälen von Wohnungen installiert werden.

Korrekter Anschluss der Dunstabzugshaube an den Lüftungskanal

Die Dunstabzugshaube ist über ein T-Stück am Kanal mit dem einzigen Lüftungskanal in der Küche verbunden. Hinter dem runden Lüftungsgitter ist ein Rückschlagventil eingebaut. Bei eingeschaltetem Haubenlüfter blockiert das Klappenblatt den Luftdurchtritt durch das Lüftungsgitter.

Die Notwendigkeit von Inspektionen

Eine ständige Überwachung und planmäßige Überprüfung des Zustands der Lüftungs- und Klimaanlagen ist notwendig, um technische Probleme rechtzeitig zu erkennen, ihre Funktion gemäß den erforderlichen Parametern anzupassen und Verbrauchsmaterialien planmäßig auszutauschen. Genau wie ein komplexes System von Lüftungskanälen eines Industriegebäudes muss auch eine Haushaltsklimaanlage regelmäßig und effizient gewartet werden. Dies ist eine unabdingbare Voraussetzung für den Betrieb von Lüftungs- und Klimaanlagen, da Geräteausfälle oder unsachgemäße Bedienung die Gesundheit von Menschen gefährden und große Geldsummen kosten können.

Häufigkeit der Belüftungsprüfung

Der erste Schritt bei der Überprüfung der Belüftung ist die Inspektion

Der instrumentelle Nachweis der Wirksamkeit von Lüftungsanlagen und Schächten erfolgt:

• in Räumen mit Freisetzung von brennbaren, explosiven, radioaktiven oder giftigen Stoffen der Klassen I-II - 1 Mal in 30 Tagen;
• in Räumen mit Zu- und Abluftsystemen - 1 Mal in 12 Monaten;
• in Räumen mit einem natürlichen oder mechanischen allgemeinen Austauschsystem - 1 Mal in 36 Monaten.

Die Überprüfung der Effizienz von Lüftungsanlagen ist eine Kombination aus Instrumenten- und Labormessungen.

Die Überprüfung der Wirksamkeit der Belüftung erfolgt durch Messung von:

• Geschwindigkeit der Luftbewegung in Lüftungskanälen und Luftkanälen;
• Luftwechselrate (berechnet)

Eine Reihe von Überprüfungsmaßnahmen:

• Überprüfung des natürlichen Belüftungssystems. Sie wird durchgeführt, wenn das Gebäude in Betrieb genommen wird. Die Ergebnisse fließen in die Urkunde ein;
• Überprüfung des künstlichen Beatmungssystems. Der Zustand und die Leistung aller Komponenten der Zuluft-, Misch- oder Abluftanlage werden überprüft. Die Daten werden im Protokoll der Labormessungen festgehalten. Der Auftraggeber erhält einen Lüftungspass und eine Feststellung über die Einhaltung oder Nichteinhaltung von Designstandards.

Meist wird die Energieeffizienz einer Lüftungsanlage in zwei Stufen geprüft. In der ersten Phase werden die auffälligsten Mängel gefunden:

• Beschädigung flexibler Elemente;
• Leckage von Gebäuden und Luftkanälen;
• unzureichende Anzahl von Antriebsriemen;
• Lüfter Ungleichgewicht.

In manchen Fällen (wenn der Auftraggeber die Mängel nicht kurzfristig beseitigen kann) erfolgt die Prüfung in einem Schritt. Anschließend werden alle Mängel direkt im Protokoll zur Effizienzmessung der Lüftungsanlage erfasst.

Arbeitsprotokoll

Nach Erreichen des erforderlichen Parameters der Arbeit an der letzten Messung, a

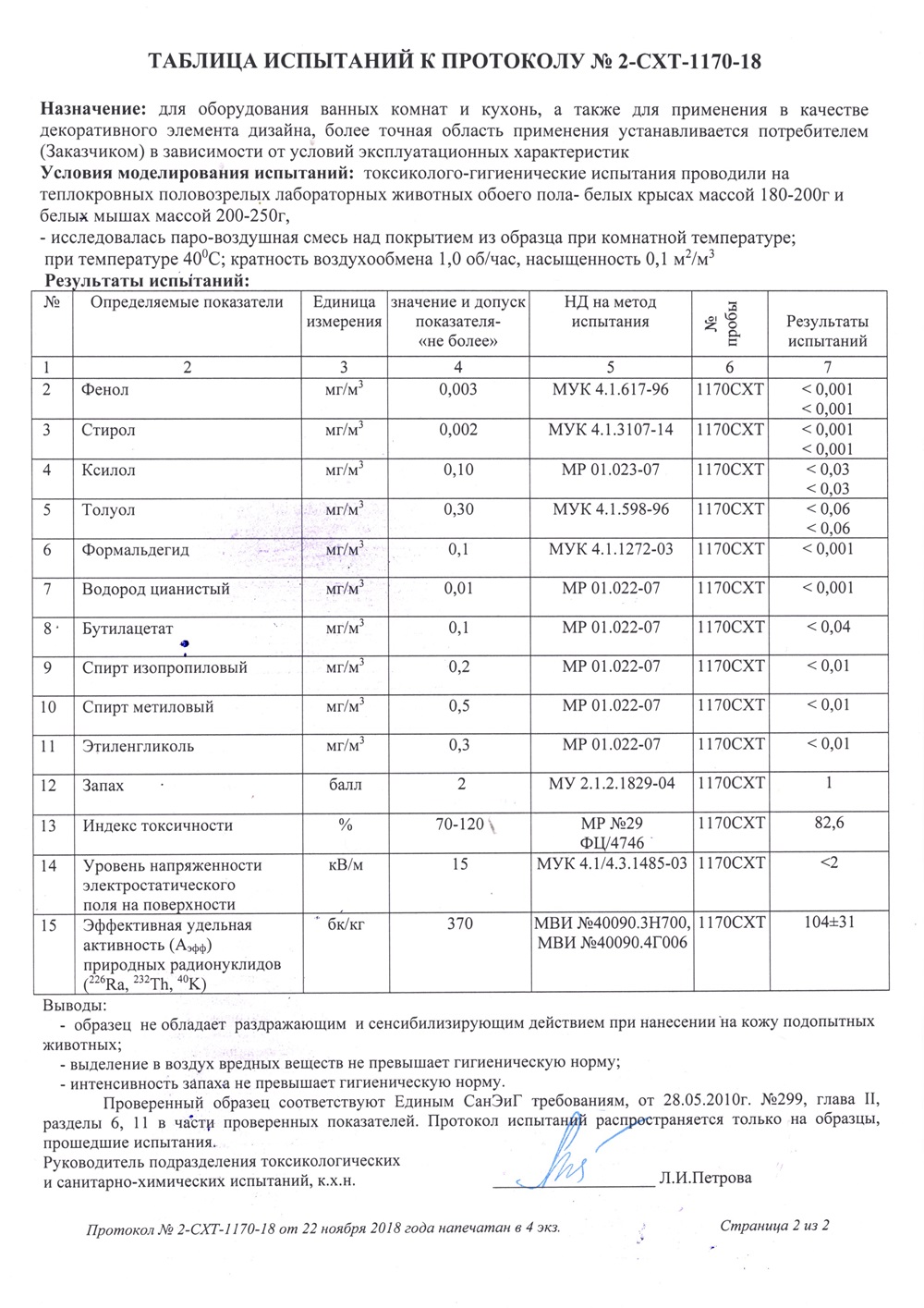

Messprotokoll.

Startseite |

Messprotokoll (vollständig)

Das vollständige Protokoll enthält alle erforderlichen Informationen, damit jeder
könnte die Primärdaten nehmen und durch Wiederholen der Berechnung die endgültigen Daten erhalten.
Das Protokoll spiegelt den Irrtum wider, oder, wie man jetzt sagt, die Ungewissheit
Messungen.

Ich kann nicht sagen, dass wir diese Praxis vollständig befolgen: vollständiges Protokoll
zu groß. Wir versuchen, das Protokoll auf einem Blatt zu platzieren
enthalten nur die Hauptabschnitte:

• Objektidentifikation.
• Identifizierung des Arbeitsplatzes.
• Messtechnik.
• Informationen zu Messgeräten (Geräte, Eichscheine).
• Link zum Arbeitsprotokoll mit den primären Messdaten.
• Äußere Bedingungen für die Messung.
• Gemessene Parameter (ggf. mit Fehler).
• Vergleich mit Standards.
• Notizen (falls erforderlich).
• Abschluss (wenn möglich).

Das Protokoll ist die Grundlage für die Bezahlung der entsprechenden Messung.

Bereits aus dem Protokoll werden die Parameter in den Pass umgeschrieben. Und wenn ich einen Pass sehe
ohne protokoll, zumindest eines, möchte man fragen woher die nummern kommen?

Nach vollständiger Abgleichung (auf dem Luftweg) erhält der Kunde:

• Aerodynamisches Testprotokoll für Ventilatoren (Durchfluss, Druck
  am Ventilator).
• Protokolle der aerodynamischen Tests des Netzes (Durchfluss, Druck nach Abschnitten
  Netzwerke).
• Protokolle aerodynamischer Tests von Luftverteilern (Durchfluss,
  manchmal andere Parameter)

Startseite |

Protokoll für Beatmungspass

Den Prüfbericht des Lüfters fügen wir dem Reisepass, den Protokollen bei
Prüfungen von Luftverteilern zur Tabelle der Luftwechselraten. Protokolle
Netzwerkmessungen bieten wir auf Anfrage an, da es viele davon gibt.

Ich muss dies aufgrund der Inkonsistenz der behördlichen Dokumentation vorbehalten
Gemäß den Anforderungen der Inspektionen ist es erforderlich, den Protokollen ungenaue Namen zu geben
Typ: Protokoll (oder sogar Gesetz) von aerodynamischen Effizienztests
Belüftung.

Dem Reisepass beigefügtes Protokoll:

In diesem Beispiel ist zufällig zu sehen, dass der Standard (Projekt) mit der Tatsache übereinstimmt
Abweichung 0%. Dies ist völlig uncharakteristisch, nicht mehr als 1 % aller Protokolle.

Das Vorhandensein des Protokolls zeigt sofort, was von der beauftragenden Organisation erreicht wurde
eben.

Im Vergleich zur normalen Laborpraxis ist die Einrichtungsfunktion
die Tatsache, dass das Protokoll keine Messung erstellt, sondern die endgültige, also
in der Inbetriebnahmeliteratur werden die Protokolle als „Ergebnisse“ bezeichnet, zum Beispiel:

• Die Ergebnisse von Tests der Saugabsaugung eines geschlossenen Typs.
• Lokale Saugtestergebnisse.
• Zyklontestergebnisse usw.

Das Arbeitsprotokoll zeichnet Aufzeichnungen für alle Messungen auf, nicht nur
bis zum Finale.

28. Juni 2011

Startseite |

Beispiele für Belüftungstestprotokolle

Es gibt Empfehlungen zur Gestaltung und Fertigstellung von Protokollen, die jedoch normativ sind
es gibt keine Proben: jedes normale Labor entwickelt seine eigenen Formen,
und genehmigt sie für seine Arbeit.

Hochformat ist bequemer für mich und damit das Protokoll auf ein Blatt passt,
von zwei Seiten. In diesem Fall benötigen Sie keinen Kopf mit Nummer und Menge
Seiten.

Unten habe ich Beispiele für das Design der beliebtesten Protokolle gemacht: aerodynamisch
Prüfungen, Netzmessungen, Stützen für den Rauchabzug.

Die Qualifikation des Darstellers zeigt sich nicht in der Form, sondern im Inhalt.

11. Februar 2018

Startseite |
