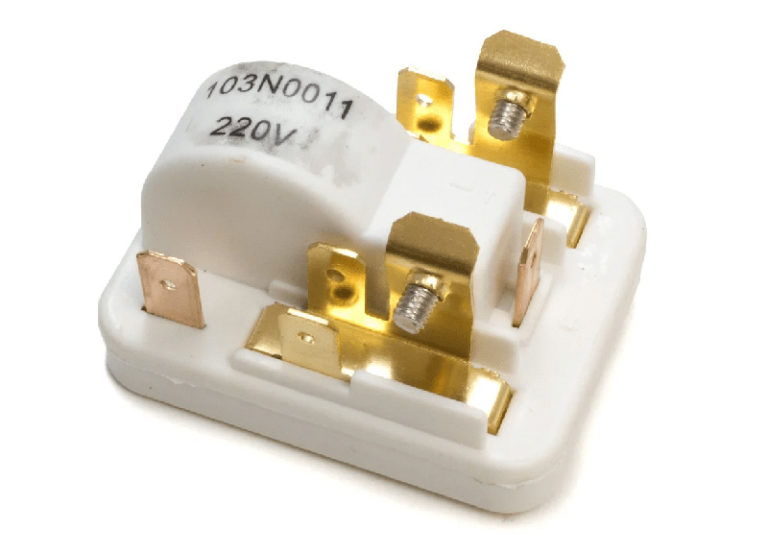

Kühlschrank-Startrelais: ein Gerät, wie man es richtig überprüft und repariert

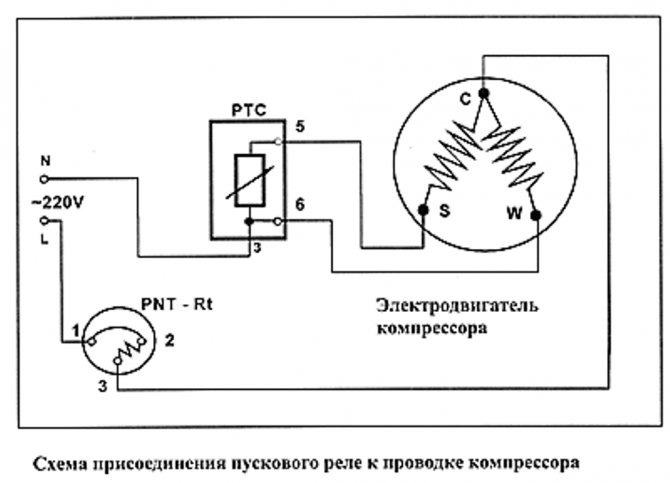

Schaltplan des Kühlschrank-Startrelais

Dieses Teil wird benötigt, um einen asynchronen Einphasen-Kompressormotor zu starten. Es gibt keine Schwierigkeiten beim Anschließen des Relais. Start- und Arbeitswicklungen sind für den Motorstator geeignet. Der erste ist am Starten und Starten des Kompressors beteiligt, der zweite hält den Rotor im Betriebszustand und liefert kontinuierlich Wechselstrom. Es gibt ein Anlaufrelais, das die Versorgung regelt und die Stromversorgung der Arbeits- und Startwicklungen abschaltet.

Induktive Schaltung

Der Eingang des Geräts wird mit Strom versorgt: "Null" und "Phase", am Ausgang ist letztere in 2 Leitungen unterteilt.Einer kommt über den Startkontakt zur Startwicklung, der andere ist mit der Arbeitswicklung des Motors verbunden. Im Relais wird die Arbeitswicklung durch eine Feder erregt, deren Widerstand ziemlich hoch ist, und dann durch eine Verbindung mit einem Bimetall-Jumper. Dieses Element hat die Eigenschaft, sich unter dem Einfluss erhöhter Temperatur in eine Richtung zu biegen. Sobald der Strom im Stromkreis stark ansteigt, zum Beispiel wenn ein Kurzschluss zwischen den Windungen auftritt oder der Motor blockiert, erwärmt sich die Feder, die mit dem Jumper in Kontakt kommt. Letzterer ändert seine Form, woraufhin der Kontakt öffnet und der Kompressor abschaltet.

Um den Motor in dieser Schaltung zu starten, wird eine Spule verwendet, die in Reihe zu einer Schaltung mit einer Arbeitswicklung geschaltet ist. Wenn der Rotor stillsteht, wird eine Spannung angelegt, die eine Erhöhung des Stroms durch die Spule bewirkt. Es entsteht ein Magnetfeld, das den beweglichen Kern anzieht, der wiederum den Startkontakt schließt. Nachdem der Rotor Drehzahl aufgenommen hat, nimmt der Strom im Netzwerk ab, das Magnetfeld nimmt ab. Der Startkontakt wird durch eine Ausgleichsfeder oder durch die Schwerkraft geöffnet.

Kaltleiterschaltung

Der Starter besteht aus einem Kondensator und einem Thermistor, der eine Art thermischer Widerstand ist. Im Kompressorkreis ist der Kondensator zwischen den Reifen der Start- und Arbeitswicklung eingebaut. Dieser Mechanismus sorgt für die zum Starten des Kompressormotors erforderliche Phasenverschiebung. Mit der Anlaufwicklung ist der Kaltleiter in Reihe geschaltet. Beim Starten ist sein Widerstand vernachlässigbar, in dieser Minute fließt ein großer Strom durch die Wicklung. Beim Passieren erwärmt sich der Posistor und sein Widerstand steigt stark an.Dadurch wird die Hilfswicklung fast vollständig gesperrt. Das Teil kühlt ab, nachdem die Spannungsversorgung des Kompressors unterbrochen wird.

Das Funktionsprinzip der Startschutzrelais von Kühlschränken

Damit der Frischhalteschrank einwandfrei und reibungslos funktioniert, sollte sein technischer Zustand sorgfältig überwacht werden. Dies ist viel einfacher, wenn Sie das Funktionsprinzip der wichtigsten Komponenten des Geräts kennen. Das Startrelais des Kühlschranks, im Alltag als „Schalter“ bezeichnet, ist für das rechtzeitige Einschalten der Anlaufwicklung beim Anlaufen des Gerätes zuständig und unterbricht auch die Stromzufuhr, wenn der Motor zu drehen beginnt mit einer Häufigkeit von 75 % der Höchstrate. Ein kleines Teil erfüllt eine Reihe wichtiger Funktionen, sodass jede Fehlfunktion zu schweren Schäden am Gerät führen kann.

Das Funktionsprinzip des Kühlschrank-Startrelais ist recht einfach, es basiert auf den Eigenschaften einer Bimetallplatte, die bei Erwärmung ihre Form ändert. Letztere wird durch Kontakt mit einer stromleitenden Spirale erhitzt. Wenn der Motor eine kleine Menge Strom verbraucht, erwärmt sich die Spule leicht und beeinflusst die Bimetallplatte nicht. Wenn die verbrauchte Strommenge zunimmt, überträgt die beheizte Spule Wärme auf die Platte, die wiederum die Kontakte im Stromkreis des Kompressors trennt. Sie können den Zustand des Startrelais des Kühlschranks mit einem Tester überprüfen. Wenn der Widerstand zwischen den Kontakten Null ist, funktioniert das Gerät ordnungsgemäß. Wenn der Stromkreis unterbrochen ist, sollte der "Schalter" ersetzt werden.

Schaltkreis des Kühlschrankthermostats

Im Stromkreis des Thermorelais gibt es 2 Eingänge von der Stromquelle: einer ist Null, der zweite ist Phase.Der letzte Eingang teilt sich ebenfalls in zwei Teile: direkt zur Arbeitswicklung und über Trennkontakte zur Startwicklung.

Wenn das Relais keinen Sitz hat, müssen Sie beim Anschließen an den Kompressor genau wissen, wie die Kontakte angeschlossen werden. Die beigefügte Dokumentation hilft dabei, aber Sie können den Kompressor zerlegen, um die Position der Durchgangskontakte zu verstehen.

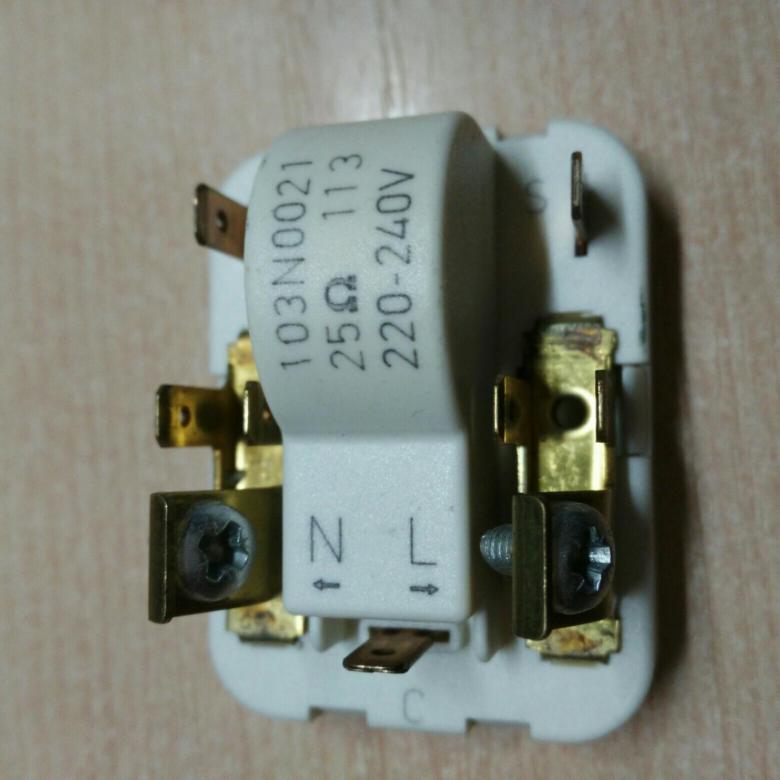

In der Nähe der Ausgänge befinden sich symbolische Werte:

• Gesamtleistung - C;
• Arbeitswicklung - R;
• Anlaufwicklung - S.

Relais an Kühlschrankmodellen unterscheiden sich in der Art und Weise, wie sie am Kompressor oder am Rahmen des Geräts montiert sind. Diese Geräte haben ihre eigenen Stromeigenschaften. Wenn Sie das Relais wechseln müssen, muss dies berücksichtigt werden.

Kompletter Satz Kompressorautomatisierungseinheit

Das Relais ist eine kleine Einheit, die mit Aufnahmerohren, einem Sensorelement (Feder) und einer Membran ausgestattet ist.

Zu den obligatorischen Unterbaugruppen gehören ein Entlastungsventil und ein mechanischer Schalter.

Die Aufnahmeeinheit des Druckschalters besteht aus einem Federmechanismus, dessen Druckkraftänderung durch eine Schraube erfolgt.

Der Elastizitätskoeffizient ist gemäß den werkseitigen Standardeinstellungen auf einen Druck im pneumatischen Kreis von 4-6 atm eingestellt, wie in der Anleitung des Geräts angegeben.

Preiswerte Modelle von Ejektoren sind nicht immer mit Relaisautomatisierung ausgestattet, da solche Geräte am Empfänger montiert sind. Um das Problem der Überhitzung von Motorelementen bei einem Langzeitbetrieb zu beseitigen, ist es jedoch sinnvoll, einen Telepressostat zu installieren

Der Grad der Steifigkeit und Flexibilität der Federelemente hängt von der Umgebungstemperatur ab, daher sind absolut alle Modelle von Industriegeräten für einen stabilen Betrieb in einer Umgebung von -5 bis +80 ºC ausgelegt.

Die Reservoirmembran ist mit einem Relaisschalter verbunden. Während der Bewegung schaltet es den Druckschalter ein und aus.

Die Entlastungseinheit ist mit der Luftversorgungsleitung verbunden, wodurch ein Überdruck aus dem Kolbenraum in die Atmosphäre abgelassen werden kann. In diesem Fall werden die beweglichen Teile des Kompressors von übermäßiger Kraft entlastet.

Das Entlastungselement befindet sich zwischen dem Ejektor-Rückschlagventil und der Verdichtungseinheit. Wenn der Motorantrieb aufhört zu arbeiten, wird der Entlastungsabschnitt aktiviert, wodurch der Überdruck (bis zu 2 atm) aus dem Kolbenraum abgelassen wird.

Bei weiterem Anlauf oder Beschleunigung des Elektromotors entsteht ein Ansturm, der das Ventil schließt. Dies verhindert eine Überlastung des Antriebs und erleichtert das Starten des Geräts im Off-Modus.

Es gibt ein Entladesystem mit einem Zeitintervall zum Einschalten. Der Mechanismus bleibt in der offenen Position, wenn der Motor für eine vorbestimmte Zeitdauer gestartet wird. Diese Reichweite reicht für den Motor aus maximales Drehmoment.

Zum Starten und Stoppen der automatischen Optionen des Systems ist ein mechanischer Schalter erforderlich. In der Regel hat es zwei Positionen: „on“. und aus".

Der erste Modus schaltet den Antrieb ein und der Kompressor arbeitet nach dem ihm innewohnenden Automatikprinzip. Der zweite - verhindert ein versehentliches Starten des Motors, auch wenn der Druck im pneumatischen System niedrig ist.

Mit Absperrventilen können Sie Notsituationen im Falle eines Ausfalls der Elemente des Steuerkreises vermeiden, z. B. eines Ausfalls der Kolbenbaugruppe oder eines plötzlichen Stopps des Motors

Die Sicherheit in Industriebauten muss auf hohem Niveau sein. Zu diesem Zweck ist der Kompressorregler mit einem Sicherheitsventil ausgestattet.Dadurch wird der Anlagenschutz bei fehlerhafter Relaisbetätigung gewährleistet.

In Notfallsituationen, wenn das Druckniveau höher als die zulässige Norm ist und der Telepressostat nicht funktioniert, wird die Sicherheitseinheit aktiviert und Luft abgelassen.

Optional kann im Übersichtsgerät auch ein Thermorelais als zusätzliche Schutzeinrichtung eingesetzt werden. Es dient zur Überwachung der Stärke des Versorgungsstroms zur rechtzeitigen Trennung vom Netz mit steigenden Parametern.

Die Abschaltung wird aktiviert, um ein Durchbrennen der Motorwicklungen zu vermeiden. Die Einstellung der Sollwerte erfolgt über ein spezielles Steuergerät.

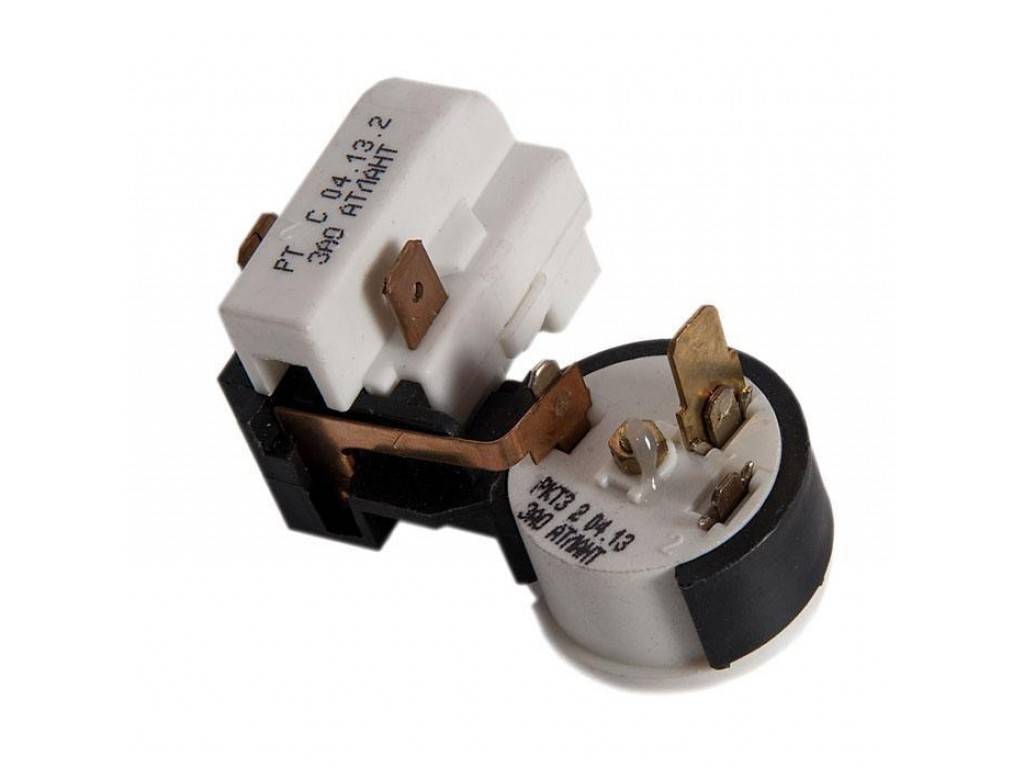

Das Funktionsprinzip des Startrelais

Trotz der großen Anzahl patentierter Produkte verschiedener Hersteller sind der Betrieb von Kühlschränken und die Funktionsprinzipien von Startrelais nahezu gleich. Nachdem Sie das Prinzip ihrer Aktion verstanden haben, können Sie das Problem selbstständig finden und beheben.

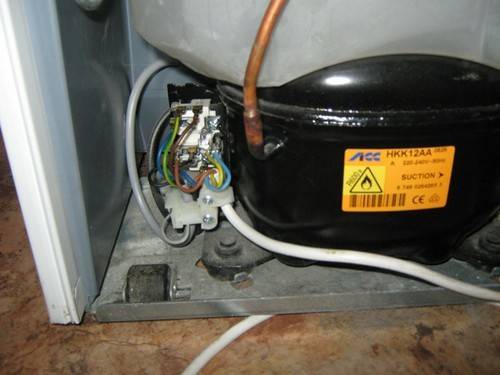

Geräteschema und Anschluss an den Kompressor

Der Stromkreis des Relais hat zwei Eingänge von der Stromversorgung und drei Ausgänge zum Kompressor. Ein Eingang (bedingt - Null) geht direkt durch.

Ein weiterer Eingang (bedingt - Phase) innerhalb des Geräts ist zweigeteilt:

• der erste gelangt direkt zur Arbeitswicklung;
• der zweite geht durch die Trennkontakte zur Startwicklung.

Wenn das Relais keinen Sitz hat, dürfen Sie beim Anschließen an den Kompressor keinen Fehler in der Reihenfolge des Anschließens der Kontakte machen.Die im Internet verwendeten Methoden zur Bestimmung der Wicklungsarten durch Widerstandsmessungen sind im Allgemeinen nicht korrekt, da bei manchen Motoren der Widerstand der Start- und Arbeitswicklung gleich ist.

Die elektrische Schaltung des Starterrelais kann je nach Hersteller geringfügige Änderungen aufweisen. Die Abbildung zeigt das Anschlussdiagramm dieses Geräts im Orsk-Kühlschrank

Daher ist es notwendig, Dokumentation zu finden oder den Kühlschrankkompressor zu zerlegen, um die Position der Durchgangskontakte zu verstehen.

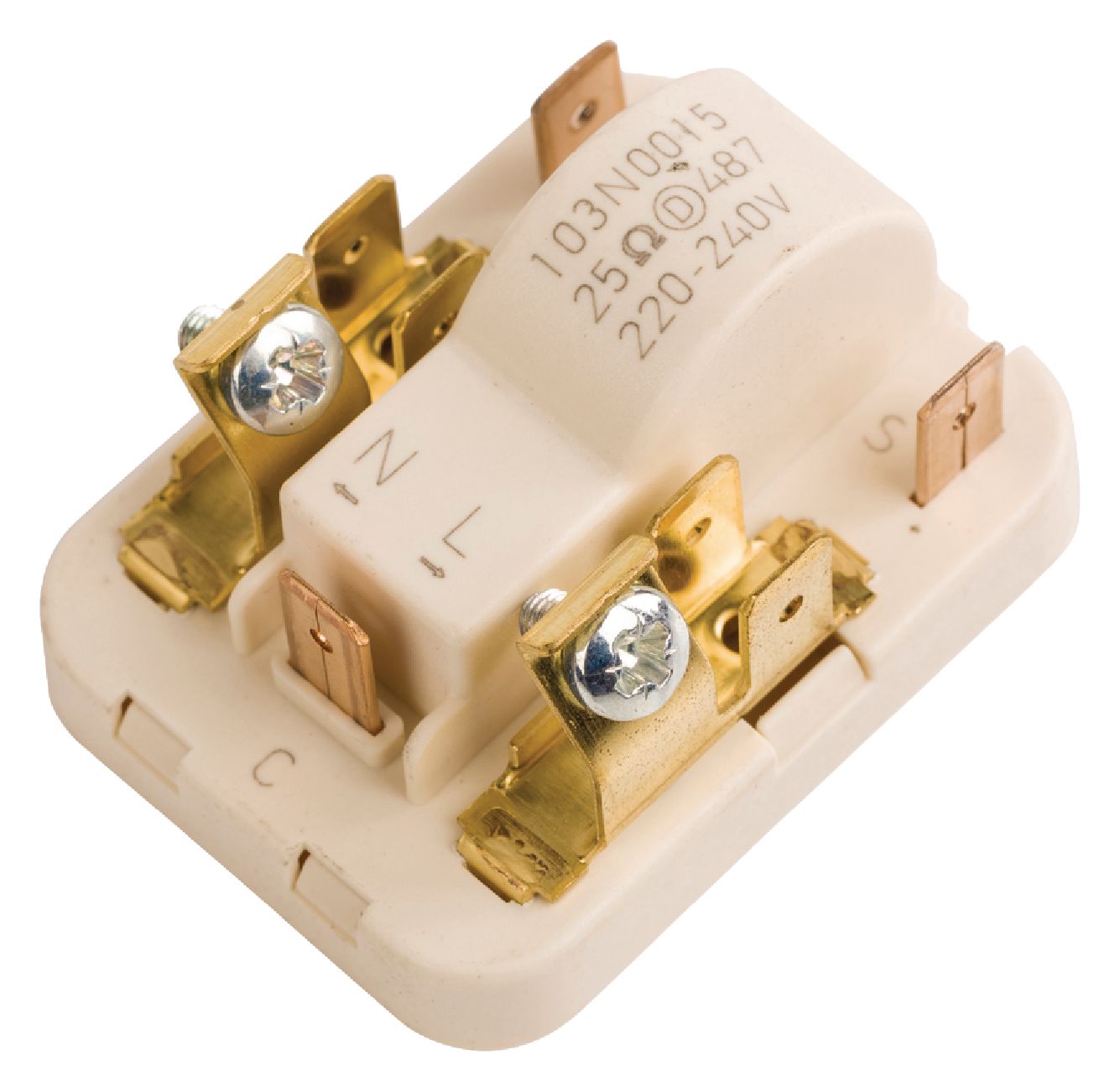

Dies ist auch möglich, wenn sich neben den Ausgängen symbolische Bezeichner befinden:

• "S" - Startwicklung;
• "R" - Arbeitswicklung;
• „C“ ist der gemeinsame Ausgang.

Relais unterscheiden sich in der Art, wie sie am Kühlschrankrahmen oder am Kompressor montiert sind. Sie haben auch ihre eigenen Stromeigenschaften, daher muss beim Austausch ein völlig identisches Gerät oder besser dasselbe Modell ausgewählt werden.

Schließkontakte mittels Induktionsspule

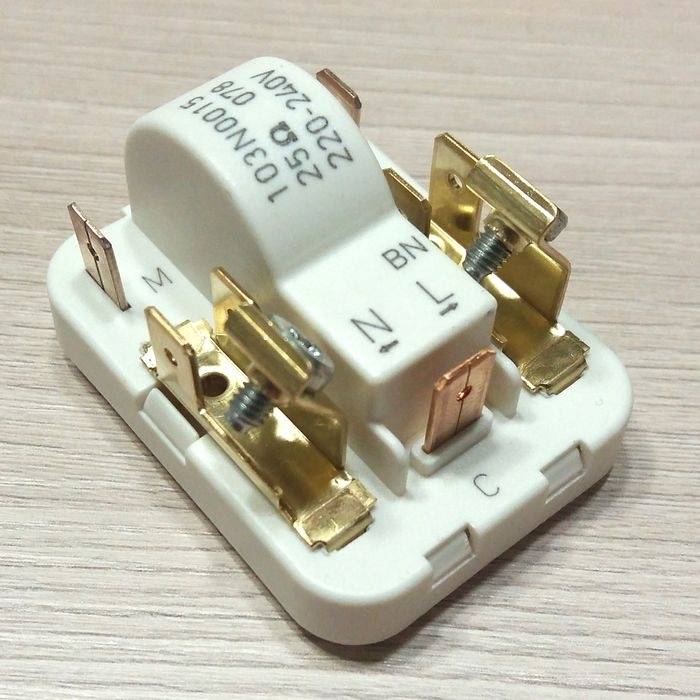

Das elektromagnetische Startrelais arbeitet nach dem Prinzip, einen Kontakt zu schließen, um Strom durch die Startwicklung zu leiten. Das Hauptbetriebselement des Geräts ist eine Magnetspule, die in Reihe mit der Hauptmotorwicklung geschaltet ist.

Zum Zeitpunkt des Kompressorstarts fließt bei einem statischen Rotor ein großer Startstrom durch das Solenoid. Dadurch wird ein Magnetfeld erzeugt, das den Kern (Anker) mit einem darauf installierten leitenden Stab bewegt und den Kontakt der Startwicklung schließt. Die Beschleunigung des Rotors beginnt.

Mit zunehmender Drehzahl des Rotors nimmt die durch die Spule fließende Strommenge ab, wodurch die Magnetfeldspannung abnimmt.Unter der Wirkung einer Ausgleichsfeder oder der Schwerkraft kehrt der Kern an seinen ursprünglichen Platz zurück und der Kontakt öffnet sich.

Auf der Abdeckung des Relais mit Induktionsspule befindet sich ein Pfeil „nach oben“, der die korrekte Position des Geräts im Raum anzeigt. Wenn es anders platziert wird, öffnen sich die Kontakte nicht unter dem Einfluss der Schwerkraft

Der Kompressormotor arbeitet weiterhin in dem Modus, in dem die Rotation des Rotors aufrechterhalten wird, wobei Strom durch die Arbeitswicklung geleitet wird. Das nächste Mal funktioniert das Relais erst, wenn der Rotor stoppt.

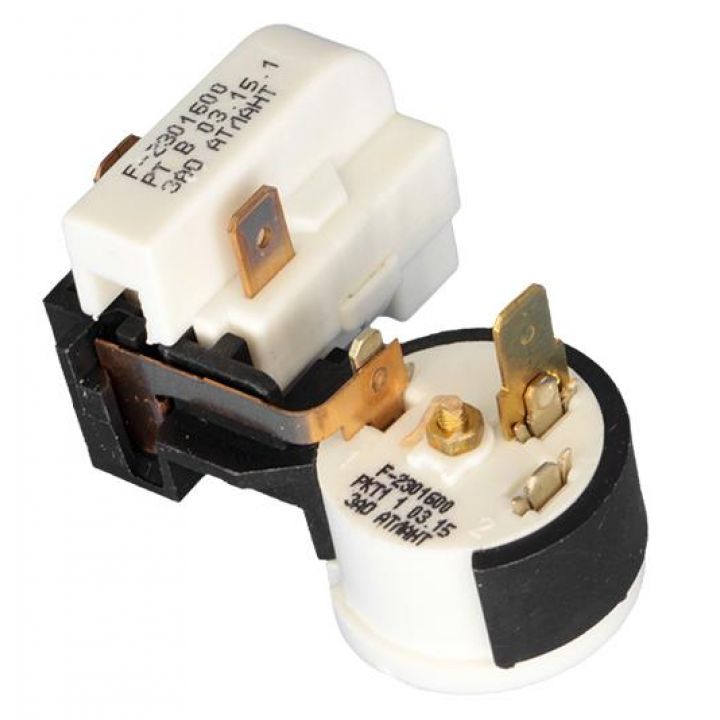

Regelung der Stromversorgung durch einen Posistor

Relais, die für moderne Kühlschränke hergestellt werden, verwenden häufig einen Posistor - eine Art Wärmewiderstand. Für dieses Gerät gibt es einen Temperaturbereich, unter dem es Strom mit geringem Widerstand durchlässt, und darüber steigt der Widerstand stark an und der Stromkreis öffnet sich.

Beim Startrelais ist der Kaltleiter in den Stromkreis integriert, der zur Startwicklung führt. Bei Raumtemperatur ist der Widerstand dieses Elements vernachlässigbar, sodass der Strom beim Starten des Kompressors ungehindert fließt.

Aufgrund des vorhandenen Widerstands erwärmt sich der Kaltleiter allmählich und wenn eine bestimmte Temperatur erreicht ist, öffnet der Stromkreis. Er kühlt erst nach Unterbrechung der Stromzufuhr zum Kompressor ab und löst beim erneuten Einschalten des Motors erneut einen Sprung aus.

Der Posistor hat die Form eines niedrigen Zylinders, daher nennen ihn professionelle Elektriker oft eine „Pille“.

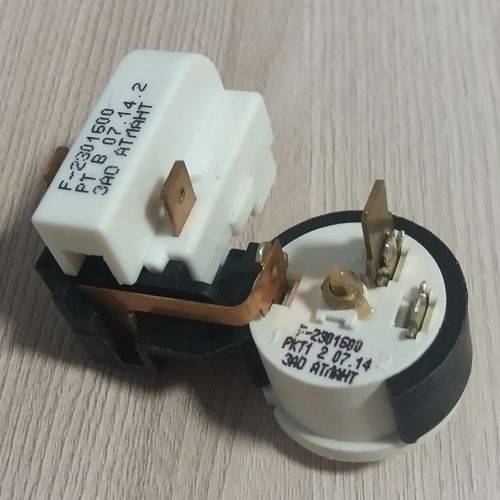

So starten und testen Sie die Arbeit

Nach der Reparatur muss das Startrelais überprüft werden, dazu sollte es an den Kühlschrank angeschlossen werden. Wenn das Gerät korrekt angeschlossen ist, aber das Gerät nicht startet, ist möglicherweise der Kompressor defekt.Um den Zustand zu überprüfen, muss die Anlage vom Stromnetz getrennt, der „Schalter“ demontiert und die Kontakte direkt an den Motor angeschlossen werden. Schalten Sie dann den Thermostat und den Kühlschrank ein. Wenn das Gerät ohne Probleme startet, liegt die Ursache des Problems im Netzschalter. Wenn der Motor ohne Steuergerät nicht anlief, fiel der Kompressor aus. In jeder dieser Situationen ist es ratsam, sich an ein spezialisiertes Servicecenter zu wenden.

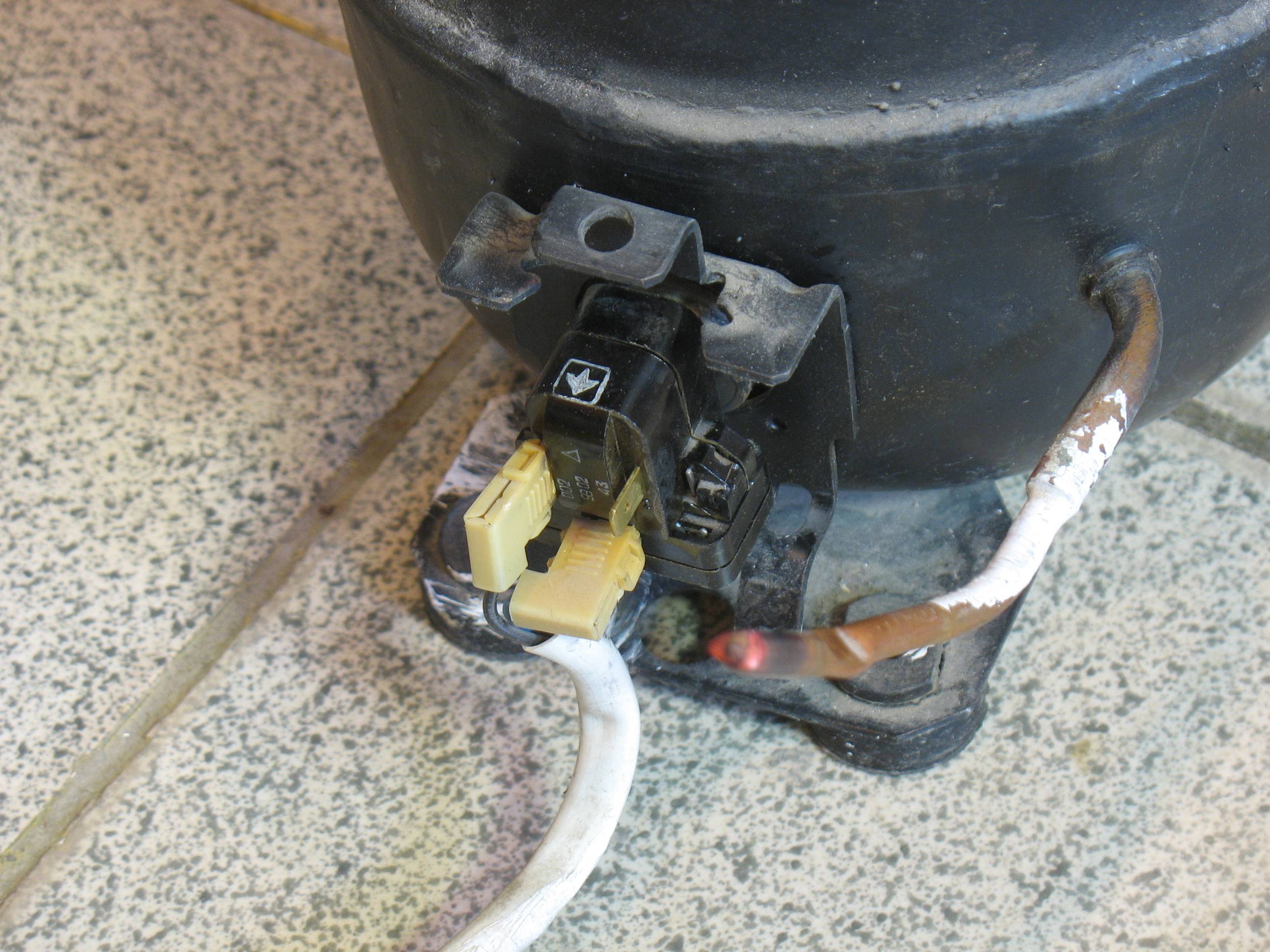

Kompressorproblem?

1. Kompressor ausbauen und Relais starten.
   Darunter befinden sich 3 Kontakte: Start- und Arbeitswicklungen und eine gemeinsame.
2. Bei modernen (insbesondere importierten) Kompressoren zeigen das Typenschild oder die Aufkleber die Position der Kontakte entsprechend den Wicklungen. Wenn nicht, bewaffnen Sie sich mit einem Multimeter und Messen Sie den Widerstand
   zwischen ihnen. Der Widerstand der Startwicklung (zwischen ihren Kontakten und der gemeinsamen) für Haushaltskühlschränke beträgt ungefähr 13 Ohm. Arbeiten - 43-45 Ohm. Der Widerstand zwischen den Kontakten der Wicklungen ist gleich dem Gesamtwert, dh 13 + 45 = 58 Ohm. Je nach Leistung und Modell des Geräts sind Abweichungen zulässig.
3. Wir stellen ein einfaches Gerät her, das den Betrieb eines Anlaufrelais simuliert: Wir verbinden zwei zweiadrige Drähte mit dem Stecker, von denen einer mit einem Knopf geöffnet wird. Wir verbinden einen direkten Draht mit der Arbeitswicklung, offen für den Start, gemeinsam - mit dem gemeinsamen Kontakt. Wir drücken den Knopf, stecken den Stecker in die Steckdose. Wenn der Kompressor in Ordnung ist, startet er. Lassen Sie nach einigen Sekunden des Betriebs die Taste los und schalten Sie die Startwicklung aus.

Wenn das Ergebnis enttäuschend ist, können Sie versuchen, das Problem zu verstehen. Aber der Wert dieses Wissens ist zweifelhaft, weil Die Reparatur des Kompressors ist in den meisten Fällen teurer als der Kauf eines neuen Analogs.
und nicht jedes Büro wird solch mühselige Arbeit leisten. Aber dennoch:

• Ein Problem, das Ihnen beim Erstellen Ihres "Relais" vielleicht aufgefallen ist. Beim Versuch, den Widerstand zu messen, hat das Multimeter einen Bruch angezeigt? Also die Wicklungen sind gebrochen, es gibt keinen Kontakt. Die Reparatur besteht darin, sie neu zu wickeln, aber das ist eine zu mühsame Arbeit.
• Versetzen Sie das Multimeter in den Klingelmodus und prüfen Sie, ob es das Gehäuse durchbricht. Bringen Sie eine Sonde an den Körper, berühren Sie die andere wiederum an den Kontakten der Wicklungen. Zeigte das Gerät Kontakt, liegt eine Panne vor, der Motor ist kaputt.
• Bei längerem Betrieb unter starker Belastung (niemals einen Gefrierschrank mit warmem Fleisch vollstopfen!) kann der Kompressor sehr heiß werden. In diesem Fall schmilzt die Isolierung der Drähte in der Wicklung, sie beginnt zu arbeiten, ohne ihre gesamte Kraft zu verbrauchen. Der Kompressor ist sehr heiß, kann keinen Druck für den normalen Betrieb liefern, der Thermoschutz löst regelmäßig aus.
• Andere, schwerwiegendere Unfälle, wie Wasserschläge. Sie werden auf jeden Fall irgendwo unten am Kühlschrank ein lautes Dröhnen hören und für die Zukunft wissen, dass Sie nach einem solchen Kompressor einfach zum Schrott gehen können.
