Schaltschrank-Trennung zum Selbermachen: Stromdiagramme + ausführliche Montageanleitung

Stromschlagschutz

Um eine Person bei unerwartetem Kontakt mit einem blanken Leiter und dem Körper eines Elektrogeräts vor Stromeinwirkung zu schützen, ist in der Abschirmung ein Fehlerstromschutzschalter (RCD) installiert. Bei gleichzeitiger Berührung des Phasenleiters und des geerdeten leitfähigen Gehäuses wird die Stromversorgung abgeschaltet.Für eine Wohnung wird der Betriebsstrom mit 30 mA gewählt. Es ist für den Menschen nicht gefährlich, obwohl es unangenehme Schmerzen verursacht. Bei Kurzschluss funktioniert es nicht. Daher muss im Stromkreis ein Automat angeschlossen werden. Wenn Sie eine Differentialmaschine verwenden, erfüllt sie die Funktion beider Geräte und reagiert nicht nur auf einen Kurzschluss, sondern auch auf einen Leckstrom.

Nassräume und leistungsstarke Verbraucher werden mit separaten RCDs oder Difavtomatov versorgt. In einer feuchten Umgebung in Holzkonstruktionen kann sogar ein Strom von 30 mA einen Brand verursachen. In solchen Bereichen erfordert die Verkabelung besondere Aufmerksamkeit und Schutz.

2 Verbrauchergruppen – wie man richtig verteilt

Der Strom, der ins Haus gelangt, wird korrekt auf die Verbraucher verteilt. Es gibt Regeln, nach denen Sie eine Schalttafel mit Ihren eigenen Händen zusammenbauen können:

1. 1. Alle Verbraucher ab einer Leistung von 2 kW werden in getrennte Gruppen eingeteilt. Für jeden setzen wir einen Automaten ein, der für eine bestimmte Last ausgelegt ist.
2. 2. Für eine Waschmaschine, einen Geschirrspüler, eine Klimaanlage und andere Geräte mit geringer Leistung werden Leistungsschalter mit 16 A benötigt, die wir mit einem Kabel mit einem Querschnitt von 2,5 mm2 verbinden.
3. 3. Wir verbinden leistungsstärkere Geräte über einen Automaten mit 20 A oder 32 A. Wir nehmen ein größeres Kabel: 4 mm2 oder 6 mm2.
4. 4. Wir führen die Leitungen zu den Steckdosen separat für jeden Raum mit einem dreiadrigen Kabel 2,5 mm2 durch. In der Anschlussdose machen wir Abzweigungen zu den Steckdosen.
5. 5. Für Beleuchtungsleitungen verwenden wir ein Kabel von 1,5 mm2, wir schützen jedes mit einem Automaten von 10 A. Wir verlegen ein separates Kabel.

Auf den ersten Blick mag der Installationsansatz mit Anschluss separater Kabel überflüssig erscheinen.Tatsächlich ist es das einzig wahre, bietet hohe Sicherheit und einfache Verwaltung. In jeder Notsituation wird automatisch eine Gruppe von Verbrauchern abgeschaltet und nicht das gesamte Netz. Das Finden und Beheben eines Problems mit diesem Schaltplan ist viel einfacher.

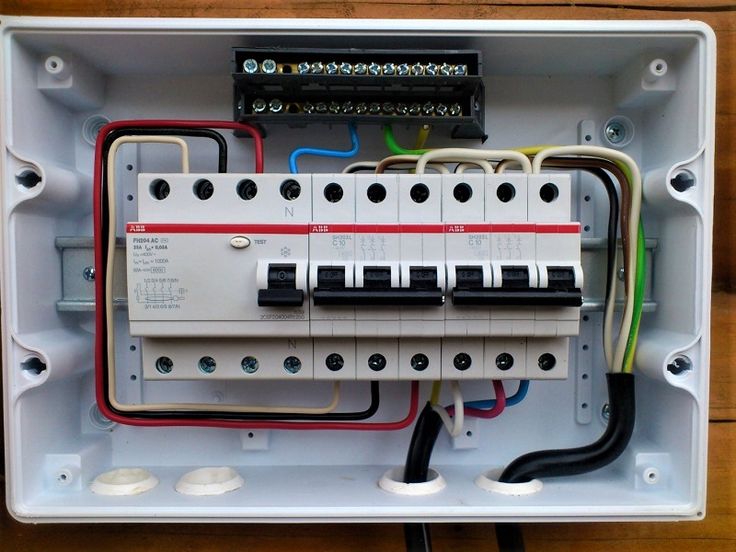

Installation von Schalttafeln

Installation eines Schildes für ein Landhaus

• Wir installieren mit Hilfe von selbstschneidenden Schrauben DIN-Schienen, an denen alle Geräte befestigt werden. Sie müssen 35 mm betragen.
• Wir fahren mit der Installation der Ausrüstung nach einem vorgefertigten Schema und Berechnungen fort. Wir montieren Automaten, RCDs und zwei separate Reifen, an die Erdung und Null angeschlossen sind, wir installieren ein Messgerät.
• Wir verbinden die Phasendrähte, mit einem speziellen Bus verbinden wir die Maschinen. Gemäß den allgemeinen Regeln für den Anschluss solcher Geräte muss der Eingang oben und der Ausgang unten sein.
• Wir montieren Schutzabdeckungen und signieren alle Maschinen der Einfachheit halber.
• Dann verbinden wir sie mit einem speziellen Kamm oder machen Brücken aus dem Draht. Wenn Sie einen Kamm verwenden, denken Sie daran, dass der Querschnitt seines Kerns mindestens 10 mm / sq betragen muss.
• Wir beginnen Drähte von Verbrauchern zu Maschinen.

Erfahren Sie in diesem Video, wie Sie eine Schalttafel in einem Privathaus für 220 V richtig montieren:

Aus dem folgenden Video erfahren Sie, wie Sie in einem Privathaus eine dreiphasige 380-V-Schalttafel herstellen:

Nachdem Sie den Schild zusammengebaut haben, ohne ihn zu schließen, schalten Sie ihn einige Stunden lang ein und überprüfen Sie dann die Temperatur aller Elemente.

Lassen Sie die Isolierung nicht schmelzen, sonst kommt es in Zukunft zu einem Kurzschluss.

Bei sorgfältiger konsequenter Vorgehensweise und Einhaltung der Regeln der elektrischen Sicherheit kann jeder die ASU selbstständig zusammenbauen. auch wenn es etwas gewöhnungsbedürftig ist.Nach Abschluss der Installation müssen Sie nur noch auf die Vertreter des Energieversorgungsunternehmens warten, die Ihren Stromkreis überprüfen und den Anschluss organisieren.

Schemaerstellungsregeln

Der einfachste Weg ist, wenn die Garage auf einem Grundstück gebaut wird, an dem bereits eine Stromleitung angeschlossen ist, wird eine separate Schalttafel installiert. Es bleibt nur das Kabel vom Schild zur Garage zu führen. Wenn es sich bei letzterem um ein weit vom Haupthaus entferntes Gebäude handelt, müssen Sie zwei Verbindungsoptionen wählen: vom Haus oder eine separate Leitung von einem Mast außerhalb des Territoriums des Ferienhauses. Die zweite Option ist schwieriger, da die Luft von Elektrikern ausgeführt werden kann, die Zugang zu dieser Art von Arbeit haben. Außerdem muss in der Garage eine separate Schalttafel installiert werden.

Nun zum Schaltplan in der Garage (Leitungen und Kabel). Zunächst wird der Eintrittspunkt des externen Stromkabels sowie der Installationsort des Schirms bestimmt. Dann werden die Positionen von Lampen und Fassungen auf das Diagramm angewendet. All dies ist durch Verdrahtungsleitungen verbunden. Was sind die Anforderungen für all diese Elemente:

• Kabel innerhalb der Garage sollten nur in vertikaler oder horizontaler Richtung verlegt werden. Keine Ausweichmanöver.
• Der Übergang von einem horizontalen Abschnitt zu einem vertikalen (und umgekehrt) erfolgt nur rechtwinklig.

Die elektrische Verkabelung besteht aus horizontalen und vertikalen Abschnitten

• Der Abstand horizontaler Abschnitte von der Decke oder dem Boden, vertikaler Abschnitte von den Ecken des Gebäudes, Fenster- und Türöffnungen - 15 cm.
• Gleicher Abstand zu Heizgeräten (Heizkörper, Öfen etc.).
• Die Anzahl der Steckdosen beträgt eine pro 6 m2 oder alle 4 m.
• Die Einbauhöhe der Steckdosen beträgt 60 cm ab Bodenfläche.
• Die Einbauhöhe der Schalter beträgt 1,5 m. Sie werden in einem Abstand von mindestens 15 cm von den Türpfosten montiert.
• Wenn die Garage einen Keller und ein Sichtloch hat, sind darin keine Steckdosen installiert. Dies gilt auch für Lichtschalter. Diese Elemente werden in der Garage selbst an einem geeigneten Ort montiert.

Die optimale Lösung ist ein dreiphasiger Schaltplan. In diesem Fall wird eine Phase nur an Beleuchtungskörper angeschlossen, die anderen beiden sind über Steckdosen verstreut. Wenn ein dreiphasiger Anschluss ein Problem darstellt, verwenden Sie einen einphasigen (220 Volt). Für diese Option müssen Sie die Belastung der Kabel genau berechnen und deren Querschnitt richtig auswählen. Dies gilt hauptsächlich für Drähte für Steckdosen.

Auch in diesem Fall ist es besser, den Stromkreis in zwei Abschnitte zu unterteilen: für Glühbirnen und Steckdosen. Und für jede Schleife müssen Sie einen Leistungsschalter für Stromverbrauch und Stromstärke auswählen.

Schaltplan mit zwei Abschnitten: Beleuchtung und Steckdose

Aktuell habe ich mich für Schaltschränke und Geräte von ABB entschieden.

Aber die Kenntnis der modularen und Panel-Produkte Schneider Electric (Schneider Electric), Legrand (Legrand), Hager (Hager) ermöglicht es mir, Schalttafeln aus Komponenten aller Hersteller zusammenzubauen. Daher gehe ich bei der Auswahl eines Unternehmens immer zum Kunden der Schalttafel.

Es sollte jedoch beachtet werden, dass die Preise dieser Hersteller fast gleich sind. Der einzige Unterschied sind unterschiedliche Geräteserien, aber wenn wir ähnliche Parameter nehmen, sind sie auch ungefähr gleich. Neuerdings ist ABB jedoch billiger als seine Konkurrenten.

Im Folgenden werde ich eine Vergleichskalkulation der Kosten einer Schalttafel verschiedener ABB- und Schneider Electric-Serien für einen der Aufträge geben (Berechnung von 2015, aber relevant).

Preisvergleich für Maschinen, RCDs, Schalter von ABB und Schneider Electric.

Auf Kundenwunsch können Schaltschränke mit verschiedenen zusätzlichen „Wunschlisten“ und Schutzvorrichtungen ausgestattet werden: Leuchtanzeigen, digitale Voltmeter, Schütze mit Ein- / Ausschalten der gesamten oder eines Teils der Last, Timer (Zeitrelais) zum Einschalten der Belastung nach Plan, Spannungsregelrelais usw.

Wie berechnet man die Anzahl der Plätze in der Schalttafel?

Für die elektrische Ausrüstung, die zur Montage der Schalttafel verwendet wird, sind einheitliche Standardabmessungen vorgesehen. Selbst verschiedene Hersteller von Schaltern und anderen Komponenten haben ähnliche Abmessungen.

Die Hauptelemente werden auf einer DIN-Schiene befestigt, die Breite dieses Profils beträgt 3,5 cm. Für einen Leistungsschalter ist ein „Sitz“ mit einer Breite von 1,75 cm vorgesehen. Jede von den Herstellern angebotene Box hat eine bestimmte Anzahl von Zellen für Module.

Um zu berechnen, wie viel Platz für einen Verteiler einer bestimmten Konfiguration benötigt wird, ist es notwendig, die genaue Anzahl der benötigten Elemente, deren Art und Größe zu kennen und außerdem etwa 20 % für eine Marge bei Änderungen in der zu berücksichtigen Montageprozess oder zukünftige Käufe von Elektrogeräten. Aus der folgenden Tabelle werden die Abmessungen der Geräte ausgewählt.

Name	Breite/Anzahl der Sitzplätze
Einpoliger automatischer Messerschalter	1,75 cm/1 Sitzplatz
Automatischer Messerschalter zweipolig einphasig	3,5 cm / 2 Stellen
Dreipoliger automatischer Schalter	5,25 cm / 3 Stellen
RCD einphasig	3,5 cm / 2 Stellen
RCD dreiphasig	7 cm / 4 Stellen
Automatisches Differenzial einphasig	7 cm / 2 Module für 4 Plätze
DIN-Schienen-Klemmenblock	1,75 cm/1 Sitzplatz
Modularer Stromzähler	10,5-14 cm / 6-8 Sitze
Modulare Hutschienensteckdose	5,25 cm / 3 Stellen
Spannungsrelais	5,25 cm / 3 Stellen

Die einfachste Schalttafel benötigt die kleinste Anzahl von Elementen - 20 Stück. Bei Räumlichkeiten mit einem Kabelverbrauch von über 400 m steigt diese Zahl erheblich an. Aufgrund der Tatsache, dass in den meisten Ausstattungskoffern 24, 36 oder ein Vielfaches von 12 „Sitzen“ vorhanden sind, sollten in einer einfachen Version des Koffers 24 Plätze ausreichen. Es ist besser, die Option 36 zu kaufen, da in Zukunft mehr Raum für Änderungen besteht.

Anschließen des Netzkabels

Das Netzkabel hat drei Drähte in verschiedenen Farben. Die Phase ist mit dem Eingang des Leistungsschalters verbunden. Es kann weiß, rot oder braun sein. Die blaue Null wird mit dem entsprechenden Bus verbunden, und die gelbe mit einem grünen Streifen geht an die Erdungsklemme. Ein ähnlicher Vorgang wird mit Drähten in den Räumlichkeiten durchgeführt. Nur der Phasendraht wird an der Unterseite des dieser Gruppe entsprechenden Leistungsschalters angeschlossen.

Die Selbstmontage des Schaltschranks gestaltet sich wesentlich einfacher, wenn alle Maschinen auf der Oberseite der Phase durch Stromschienen miteinander verbunden sind

Sie werden Kämme genannt, und bei der Auswahl sollten Sie auf den Querschnitt achten, der nicht weniger als 10 mm 2 betragen sollte. Einige Hersteller verkaufen sie billig, indem sie die Dicke des Kerns reduzieren

Sie sind zuverlässiger als die bisher verwendeten Drahtstücke.

Muss ich RCD verwenden?

Der Fehlerstromschutzschalter dient zum Schutz seiner Gruppenlastleitung.Bei der Montage der Schalttafel für ein Privathaus müssen sie installiert werden, wenn die Maschine bei einer Nennspannung von 220 V nicht innerhalb von 0,4 s funktioniert.

Um die elektrische Verkabelung in einem Privathaus oder einer Wohnung zu schützen, wird der RCD für die Schalttafel nach folgenden Grundsätzen ausgewählt:

• für Steckdosen, Stromverbrauchergruppen wird ein Gerät ausgewählt, das mit einem Stromwert von 30 mA arbeitet;
• für Waschmaschinen, Whirlpools, Fußbodenheizungen, Steckdosen, die in Räumen mit hoher Luftfeuchtigkeit installiert sind, sind RCDs geeignet, die mit einem Stromwert von 10 mA arbeiten;
• Wenn mehrere Verbrauchergruppen an einen RCD angeschlossen sind, wird der Wert des Betriebsstroms als Summe der Nennwerte aller Automaten bestimmt.

Kommentar!

Bei der Montage von Schalttafeln sind Differentialautomaten nicht rentabel zu verwenden. Es ist üblich, sie separat zu verlegen, um wichtige Leitungen zu schützen, wie zum Beispiel eine Fußbodenheizung im Badezimmer.

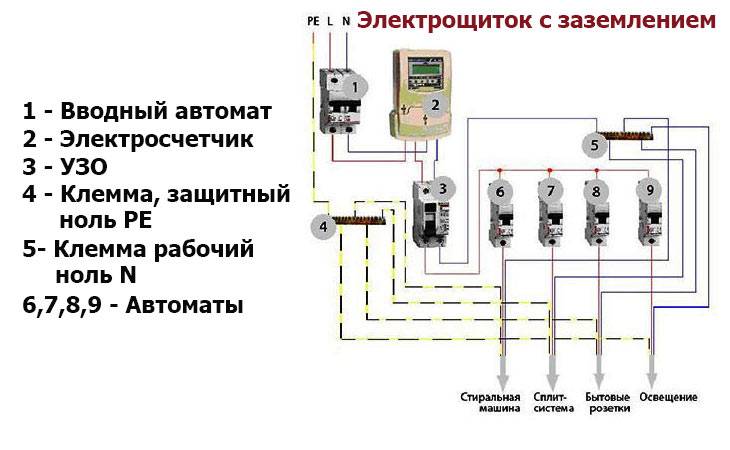

Ein einfaches Diagramm zum Anschließen der Schalttafel eines Privathauses mit 15 kW

Die einfachste Budgetoption für die Montage einer Messplatine ist unten dargestellt. Hier kommen nur die nötigsten Elemente zum Einsatz:

2. Kunststoffbox 3 Module, mit Ösen für Plomben

3. Dreipoliger Sicherheitsschalter, Charakteristik C25 (für eine dedizierte Leistung von 15 kW wird diese Leistung benötigt)

4. Stromzähler (Meter) 3-phasig 380V

5. Verteilerschaltblock, die Fähigkeit, Drähte mit einem Querschnitt von bis zu 16 mm.kv anzuschließen.

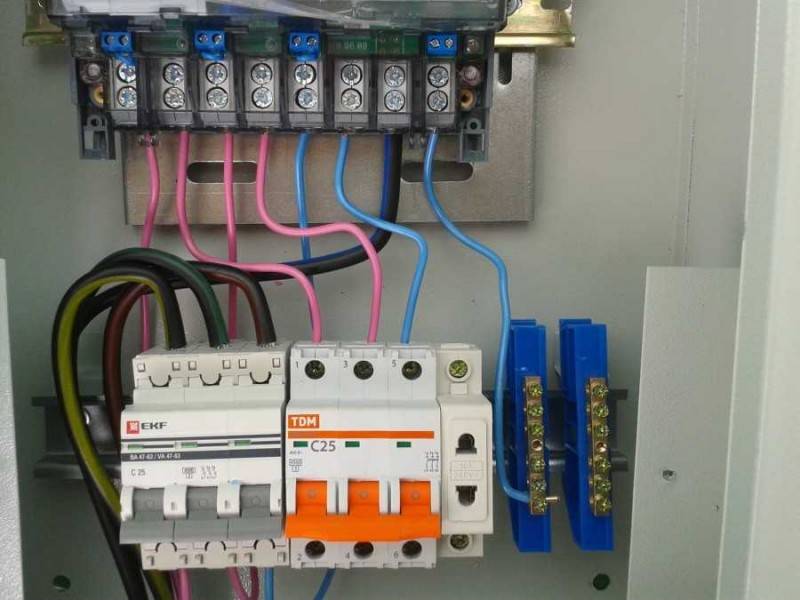

Einfache Messtafel, TT-Erdungssystem

Diese Option wird häufiger als vorübergehende Option verwendet, beispielsweise um eine Umkleidekabine während des Baus anzuschließen, da sie nur wenige Schutzmöglichkeiten bietet.

Für Ihr Zuhause, in dem Sie dauerhaft leben möchten, sogar für ein Landhaus, empfehle ich Ihnen, die folgende Baugruppe zu verwenden:

Schildmontage

Für jede Drahtgruppe werden die erforderlichen Maschinen ausgewählt. Sie sollten immer einen Schaltplan der Schalttafel zur Hand haben. Sie muss ständig überprüft und gegebenenfalls angepasst werden. Der zentrale Hauptschalter, der alle Stromkreise gleichzeitig verbindet, sollte etwas weniger leistungsstark sein als der externe. Es befindet sich so nah wie möglich am ankommenden Stromkabel. Zusätzlich sollten noch 2-3 Ersatzbeutel beigelegt werden, damit diese zum Einschalten leistungsstarker Verbraucher, wie Elektroboiler oder Elektrobackofen, genutzt werden können. Geräte mit einer Leistung von mehr als 5 kW haben eigene Sicherungen.

Wie Sie eine elektrische Schalttafel in einer Wohnung installieren und die Erde richtig anschließen, sollten Sie einen Fachmann konsultieren. In das Abschirmungsgehäuse sind Montagehalterungen für die Montage von Geräten eingesetzt. Zuerst werden Null- und Bodenreifen darauf montiert. Auf dem Foto unten sind sie von oben gezeigt und können mit einem Schild geliefert werden.

Es sollte überprüft werden, ob sie mit der Leistung des Hauptschalters übereinstimmen. Danach werden der Körper und die Türen der Abschirmung an den N-Bus angeschlossen.In einem Privathaus wird das Erdungskabel von einem speziellen Stromkreis eingeführt, der gemäß allen Regeln außen montiert ist.

Nächster Artikel:

Was ist die Verbindung von Leistungsschaltern mit Drähten, die Sie auf dem Foto sehen können. Wir haben bereits darüber gesprochen, wie man eine Schalttafel mit eigenen Händen zusammenbaut!
Moderne Schilde sind modular aufgebaut. Die moderne Schalttafel hat ein stabiles Gehäuse und ist mit einem Vorhängeschloss verschlossen, sodass Kinder nicht hineinpassen, es sei denn, Sie lassen den Schlüssel an einer auffälligen Stelle.
Der Stromkreis wird in mehreren Stufen erstellt.
Die Bewertung wird in Abhängigkeit von der Leistung des Verbrauchers gewählt.
Montage- und Anschlussdiagramm Um ein Schalttafeldiagramm zu erstellen, müssen Sie die Art des Stromversorgungssystems im Haus bestimmen, die Stromverbraucher in mehrere Gruppen einteilen und basierend auf diesen Daten ein Diagramm mit GOST erstellen
So schützen Sie sich vor Mehrkosten bei der Installation zusätzlicher Maschinen.
Wenn Sie alles gleichzeitig einschalten, funktioniert natürlich der einleitende Leistungsschalter und schaltet die gesamte Wohnung aus.

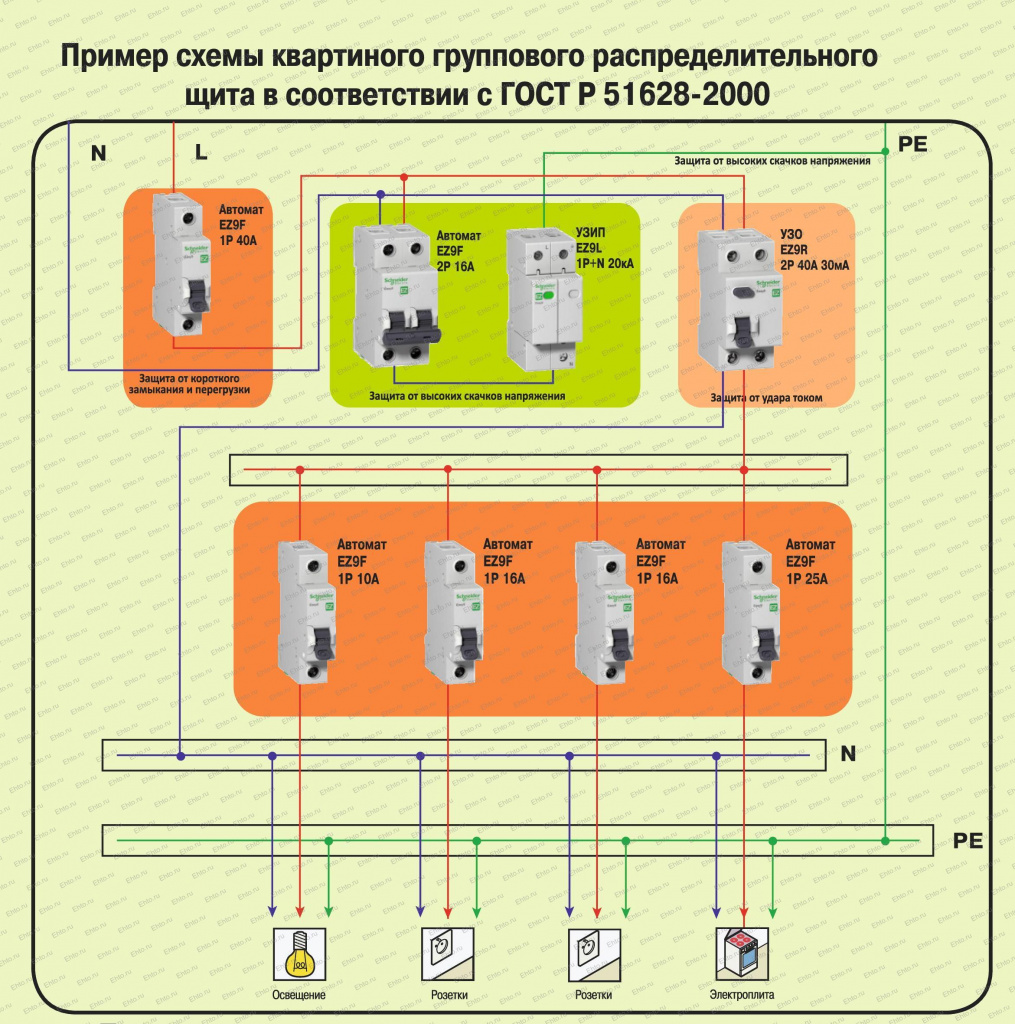

T 12.2 Schemata zum Aufbau einer Gruppenwohnungsabschirmung

Berechnungen und Erstellung eines Diagramms

Um herauszufinden, wie eine Haushaltsschalttafel zusammengebaut wird, müssen Sie zunächst ein Diagramm eines solchen Designs erstellen. Der Erstellung der Schaltung gehen wiederum Berechnungen voraus, mit deren Hilfe elektrische Geräte ausgewählt werden.

Ein gutes Beispiel für die Verteilung von Bestandteilen innerhalb einer Haushaltsschalttafel. Nichts Überflüssiges, rationell angeordnete Ausstattung, genügend Freiraum

Die elektrischen Teile, die den internen Inhalt der Schalttafel bilden, werden normalerweise durch den folgenden Satz dargestellt:

• automatische Schalter;
• Sicherheitspolster;
• Kontaktreifen;
• Paketschalter;
• Zubehör wie Klammern, Klemmen, Buchsen usw.

Trotz der im Vergleich zur Industrievariante relativ geringen Anforderungen an die Hausverkabelung bleibt das Prinzip der Energieverteilung unerschütterlich. Das heißt, jede Verbrauchsgruppe wird als separates Segment des Gesamtnetzes aufgebaut.

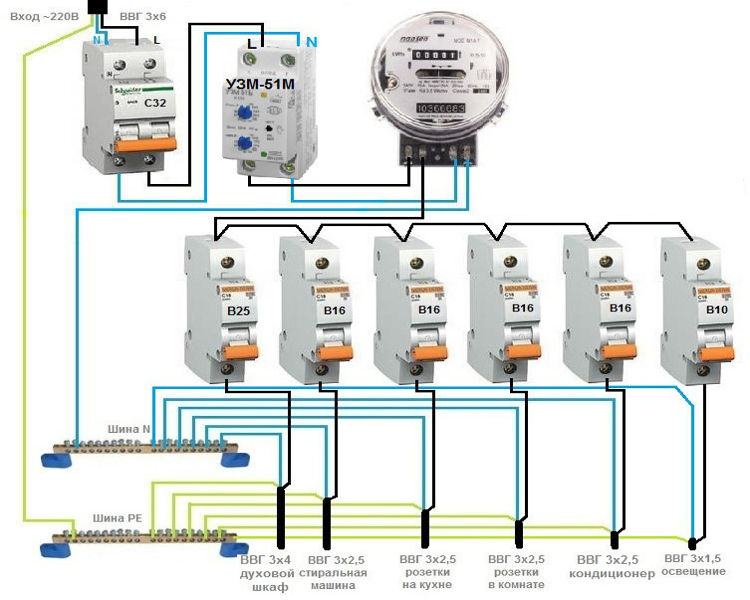

Ein Beispiel für die Berechnung und Auswahl von Automaten für jedes einzelne Segment des Stromkreises: 1 - Beleuchtungssegment (automatisch 10A); 2 - elektrisch Steckdosen in einem Zimmer (Maschine 16A); 3 - Steckdosen des zweiten Raums (Maschine 16A); 4 - Haushaltselektroherd (automatisch 25A)

Ein Haus oder eine Wohnung in moderner Ausstattung enthält traditionell Geräte mit ausreichend hoher Leistung. Zum Beispiel Elektroherd, Mikrowelle, Waschmaschine.

Geräte dieser Klasse werden durch eine separate Gruppe verbunden, wenn sie in der Schalttafel installiert werden. Dementsprechend benötigt diese Gruppe die Einrichtung einer eigenen Schalteinheit und Blockierung.

Für eine solche Gruppe erfolgt eine Gesamtberechnung der Leistungsaufnahme unter Berücksichtigung des Sicherheitsfaktors. Das heißt, die aus dem Pass entnommenen Leistungsdaten für elektrische Maschinen werden zusammengefasst.

Zu dem erhaltenen Betrag wird eine Sicherheitsmarge hinzugefügt - etwa 30 % des erhaltenen Betrags. Als Ergebnis gibt es einen Leistungswert, anhand dessen elektrische Geräte für die Installation eines Gruppenknotens ausgewählt werden - eine Tasche, eine Schaltmaschine, ein Sicherheitsblock.

Eine natürliche Ansicht eines Montagebeispiels in einer Haushaltsschalttafel, in der die Energieverteilung nach Sektoren in Abhängigkeit vom Stromverbrauch und dem Zweck des Sektors organisiert ist

Auf ähnliche Weise wird jede andere Gruppe eines separaten Netzwerksegments erstellt, z. B. separat für Steckdosen, für Beleuchtung, für eine Fußbodenheizung usw.

Für Standardwohnungen ist die Bildung einer großen Anzahl von Gruppen nicht relevant. Hier beschränken sie sich meist auf zwei, maximal drei Gruppen.Bei Vorstadtimmobilien sind Mehrgruppensysteme jedoch ein recht häufiges Phänomen.

Materialberechnung

Neben der Tatsache, dass Sie die genaue Anzahl von Steckdosen, Schaltern und Installationsdosen berechnen müssen, müssen Sie auch auf die Länge des Kabels achten, um die gesamte elektrische Verkabelung im Haus zu installieren.

Achten Sie darauf, eine Länge mit einem Rand zu kaufen, da sonst während der Arbeit Probleme auftreten können, wenn buchstäblich 10-15 cm nicht ausreichen, um den Endpunkt zu erreichen.

Wir empfehlen Ihnen, die Länge unter Berücksichtigung der folgenden Regeln zu berechnen:

• Bei Installationsdosen 10-15 cm + Dosentiefe zur Länge addieren.
• Fügen Sie für die Installation von Lampen 10-20 cm hinzu, je nachdem, welche Lampe installiert werden soll. Wählen Sie die Länge so, dass das aus der Decke herausragende Ende in der Lampe versteckt werden kann, aber auch so, dass die Verbindung bequem hergestellt werden kann.
• Wir fügen 10-15 cm zur Länge jedes Segments hinzu, um die Drähte miteinander zu verbinden.

Wir haben in einem separaten Artikel darüber gesprochen, wie die Kabelmenge für die elektrische Verkabelung berechnet wird. Eine Option für Faule besteht darin, die Fläche des Hauses mit 2 zu multiplizieren. Dies ist die Länge des Kabels für Hausverkabelung.

Schemata für mehrere Verbraucher

Stromversorgungsschemata richten sich nach den Kategorien der elektrischen Verbraucher und nach ihrer Bedeutung. Gruppen von elektrischen Verbrauchern werden nach Stockwerken, nach Gebäudezweck, nach Zimmeranzahl usw. verteilt. Normalerweise trennen sie Wohn- und Nebengebäude, Keller und Garagen sowie Straßenbeleuchtung. Wenn es viele Verbraucher gibt, sollten nicht auf jeder einzelnen Leitung zusätzlich zum Haupt-RCD separate RCDs mit geringerer Leistung installiert werden. Küche und Bad müssen durch Schutzvorrichtungen nach einem gesonderten Schema geschützt werden.

Wenn Verbraucher mit einer Leistung von bis zu 2,5 kW installiert werden sollen, ist es wünschenswert, einen separaten Schutz zu installieren. Haushaltsgeräte wie eine Mikrowelle, ein Wasserkocher und ein Haartrockner haben eine ähnliche Leistung.

Bei der Entwicklung einer Stromversorgungsschaltung für elektrische Verbraucher sollte man zunächst nicht an Einsparungen denken, sondern an Sicherheit. Alle Elektrogeräte werden nur von namhaften Firmen gekauft und kosten viel Geld.

6 Kabelanschluss – Einführung und Abschluss innerhalb der Abschirmung

Eine ordnungsgemäße Kabeleinführung vereinfacht die Installation erheblich und ermöglicht eine optimale Organisation des Innenraums. Sie sollten Schilde kaufen, die technologische Löcher für den Eingang haben, sonst müssen Sie schneiden oder bohren. In guten Abschirmungen gibt es Stecker, die wir entfernen und das Kabel starten. Wir verbinden uns mit der Einführungsmaschine und befestigen sie mit einer Kunststoffklemme. Wir markieren alle Kabel sofort.

Eine Oberflächenisolierung am Eingang ist nicht erforderlich. Entfernen Sie sie daher vorsichtig, um die Isolierung der Leiter nicht zu beschädigen. Es ist bequemer, mit Einzeladern zu arbeiten als mit einem starren Kabel. Wir verteilen die gesamte Verkabelung in der Abschirmung in Bündeln: separate Phase (L), Nullarbeiter (N) und Schutznull (PE). Wir wollen, dass sie sich so wenig wie möglich überlappen. Wir markieren die Enden vor und ziehen sie mit Klammern fest.

Anschließen von Kabeln an die Abschirmung

Führen Sie das Kabel innerhalb des Schirms und belassen Sie es auf einer doppelt so hohen Länge. Dies geschieht folgendermaßen: Sie spannten das Kabel bis zum Anschlusspunkt, spannten es erneut bis zum Einlass und schnitten es ab. Das ist überhaupt nicht überflüssig: Die Verkabelung folgt ihrem eigenen Weg und nicht dem kürzesten Weg. Wenn Sie sie dehnen müssen, um Ihr Ziel zu erreichen oder aufzubauen, ist das schlecht. Es lohnt sich also nicht, ein Dutzend Zentimeter zu sparen.

Endmontage

Wenn alle modularen Geräte eingestellt und getestet sind, müssen sie noch in das Schalttafelgehäuse übertragen werden. Schalten Sie aus Sicherheitsgründen das Gerät aus. Eine Nische in der Wand wird vorbereitet. Die montierten Geräte auf einem DIN-Rahmen werden im Inneren des Gehäuses montiert.

Die Haupt- und Schutzreifen sind montiert. Beim Verteilen von Drähten in Bündeln wird nicht empfohlen, deren Kreuzungen zuzulassen. Am PE-Bus sind Schutzleiter angeschlossen. Die Anschlussreihenfolge ist wie im Schalttafelplan einzuhalten. Schutznull vor dem Schalten mit der Busklemme - markiert.

Wenn alle Geräte angeschlossen sind, beginnt eine Prüfung auf Übereinstimmung mit dem Anschlussplan. Im Internet können Sie ein Foto der Schalttafel im zusammengebauten Zustand sehen.

Wenn die Einstellung abgeschlossen ist, beeilen Sie sich nicht, die Schalttafel zu schließen. Ein paar Stunden soll er arbeiten, dann wird sich zeigen, ob die Montage qualitativ hochwertig durchgeführt wurde. Das Installieren und Anschließen des Schirms ist ein mühsamer Vorgang, der gewisse Kenntnisse und Erfahrungen erfordert. Es sollte nach dem Studium des theoretischen Teils begonnen werden und der Schritt-für-Schritt-Montageanleitung gefolgt werden.

Wo soll man anfangen?

Jeder erfahrene Elektriker wird bestätigen, dass es viel einfacher ist, mit der Installation der Schalttafel und der Verkabelung zu beginnen, wenn Sie einen Grundriss vor Augen haben, auf dem die geplante Platzierung von Haushaltsgeräten, Beleuchtungskörpern sowie Steckdosen und Anschlussdosen angegeben ist . Nachdem Sie sich für die Anzahl und Leistung der Verbraucher entschieden haben, müssen Sie ein Diagramm der Schalttafel selbst erstellen. Ein einzeiliges Diagramm könnte so aussehen:

In diesem Diagramm sind alle Verbraucher in 20 Gruppen unterteilt, für die jeweils angegeben ist:

• Drahtmarke und Aderquerschnitt, mm²;
• Energie;
• verbrauchter Strom;
• Art des Leistungsschalters mit Angabe des Nennstroms.

Für den Uneingeweihten sieht ein solches Diagramm ziemlich kompliziert aus, sodass Sie eine vereinfachte schematische Darstellung der Position der Schalttafelkomponenten verwenden können.

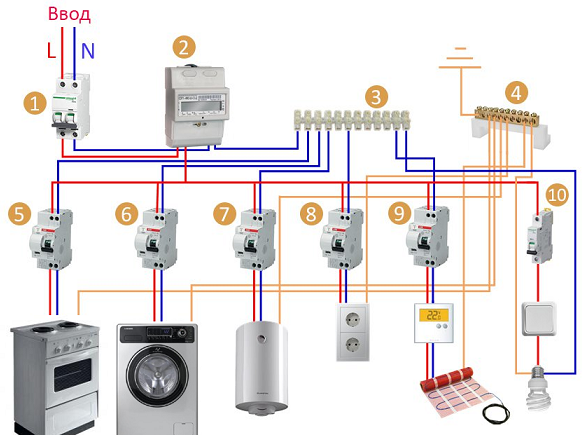

Zur besseren Übersichtlichkeit kann das Diagramm der Schalttafel wie folgt dargestellt werden:

Oder auch so:

wo

• 1 - Einführungs-AB;
• 2 - Zähler;
• 3 - Nullbus;
• 4 - Massebus;
• 5–10 - AB-Verbraucher.

Mit einem solchen Schema ist es viel einfacher herauszufinden, wie die Schalttafel richtig montiert wird.

Einige nützliche Tipps für die Montage eines Schildes

Bei der Montage der Schalttafel dürfen nur hochwertige und zuverlässige Elektroprodukte verwendet werden

Achten Sie nicht auf billigere chinesische Pendants, die persönliche Sicherheit ist viel wichtiger

Um Drähte an Maschinen anzuschließen, verwenden Sie am besten spezielle Kabelschuhe zum Crimpen. Natürlich müssen Sie dann eine Zange kaufen, mit der das Crimpen durchgeführt wird, aber ihre Kosten sind nicht zu hoch.

Die Verwendung von Isolierband ist nicht mehr relevant, viele Elektriker verwenden ausschließlich Schrumpfschläuche. Solche Verbrauchsmaterialien sind bequem und zuverlässig und es ist nicht erforderlich, einen Gebäudefön zu kaufen, Sie können ein gewöhnliches Feuerzeug verwenden.

Zur einfachen Handhabung müssen alle Elemente des Schaltschranks gekennzeichnet werden. Nur dann ist es möglich, die Spannung in einem bestimmten Raum schnell und einfach abzuschalten. Sie können Notizen auf dem Gerätekörper machen oder kleine Schilder anfertigen und diese mit Klebeband am Produkt befestigen.

Einbau von Lichttafeln

Wenn die Vorbereitungsarbeiten vollständig abgeschlossen sind, können Sie direkt mit der Installation fortfahren. Der Installationsprozess hängt von der Anzahl der Phasen ab.

Einphasige Beleuchtungsplatinen

Am beliebtesten sind heute Lichtpaneele mit einphasigen Verbrauchern.

Anschließen einer einphasigen Beleuchtungsplatine

Der Prozess der Installation solcher Schilde ist wie folgt:

• Bevor Sie mit der Installation beginnen, müssen Sie ein einzeiliges Diagramm studieren und vorbereiten. Einige befestigen die Schaltung später an der Tür des Schaltschranks.
• Der Installationsprozess beginnt mit der Befestigung von Hutschienen. An ihnen können Sie alle modernen Schaltgeräte befestigen. Einige Designs haben bereits DIN-Schienen, aber in den meisten Fällen müssen sie erneuert werden.
• Es ist sofort wünschenswert, Reifen zum Anbringen von Drähten zu installieren. Diese Reifen können später auf Schienen oder an der Box montiert werden. Es hängt alles von ihrem Design ab.
• Jetzt können Sie mit der Installation der Geräte auf den Schienen beginnen. Die Befestigung erfolgt durch den Federmechanismus.
• Nach den Regeln der PUE wird die Macht immer auf der linken Seite liegen. Wenn Sie die Schalttafel zum ersten Mal öffnen, können Sie daher sicher sein, dass sich in der oberen linken Ecke eine Einführungsmaschine befindet. Wenn eine Notstromversorgung vorhanden ist, befindet sie sich normalerweise auf der rechten Seite.
• Wenn das Design eine Einführungsmaschine hat, wird der Phasendraht unmittelbar darunter installiert. Klemmenblöcke für Neutralleiter können etwas tiefer angeordnet werden. Teilweise werden sie auch an den Seitenwänden des Schrankes platziert.
• Künftig werden Gruppenmaschinen über die Phasenklemme versorgt. Daher befinden sie sich unterhalb der Reifen.

Das Foto zeigt ein dreizeiliges Diagramm der Schalttafel

• Wenn Sie sich für die Installation eines RCD entscheiden, müssen diese unterhalb der Gruppenmaschinen platziert werden.In dieser Reihe können Sie auch zusätzliche Ausrüstung platzieren.
• Wenn die Stromversorgung installiert ist, kann mit dem Anschließen begonnen werden. Dazu benötigen Sie einen Schaltplan des Beleuchtungsschildes. Es ermöglicht Ihnen, jeden Draht zu verfolgen.
• Wenn die Schaltanlage innen abgeschaltet ist, kann sie an einem festen Aufstellungsort montiert werden.

Drehstrom SCHO

Die Installation sowie die Herstellung, die in einer dreiphasigen Version erfolgt, sind praktisch gleich, es gibt jedoch bestimmte Nuancen.

Das Foto zeigt ein Diagramm einer dreiphasigen Abschaltung des Beleuchtungspanels

Schauen wir uns nun die Nuancen an, auf die Sie während der Installation stoßen können:

• Der Hauptunterschied besteht in der Möglichkeit, dreiphasige und einphasige Lasten anzuschließen. Je nach Art der Last gibt es auch eine Option, wenn eine einphasige Last von 2 oder 3 verschiedenen Phasen gespeist wird.
• Die erste mögliche Option ist die Stromversorgung von dreiphasigen und einphasigen Lasten aus der Einführungsmaschine. In diesem Fall müssen Sie unter der Einführungsmaschine drei Sammelschienen mit Phasendrähten platzieren. Sie können einphasige und dreiphasige Verbraucher versorgen. In einem anderen Fall ähnelt das Prinzip der Konstruktion eines solchen Schildes einem einphasigen.
• Werden von einer dreiphasigen Einspeisemaschine nur einphasige Verbraucher gespeist, so müssen in diesem Fall drei Reifen für Außenleiter auf gleicher Höhe unterhalb der Einspeisemaschine montiert werden. Separate Gruppen können von jedem dieser Busse versorgt werden.

Einbaufertige Beleuchtungsplatinen

Inzwischen sind auch einbaufertige Lichtschaltschränke auf dem Markt. Ihr Design enthält bereits alle notwendigen Geräte, die ganz einfach anzuschließen sind.Es gibt viele Arten solcher Schilde, daher macht es keinen Sinn, jeden einzelnen zu betrachten.

1. Oben wird die Bezeichnung der Konfiguration und des Gerätetyps aufgebracht. Das erste Zeichen zeigt das Vorhandensein eines Einführungsautomaten an. Wenn die Zahl "1" ist, bedeutet dies, dass es einen Schalter ohne eingebauten Schutz gibt. Das Symbol „1A“ zeigt an, dass es sich um einen Schalter mit eingebautem Schutz handelt. Das Symbol "1D" zeigt an, dass das Design eine automatische Maschine mit eingebautem Schutzabschaltschutz hat. Dementsprechend bedeutet die Zahl "0", dass das Gerät keine Einführungsmaschine hat.
2. Die folgenden Zahlen geben den Nennstrom an, für den der Blitzschutz berechnet wird.
3. Durch einen Bruch wird die Anzahl der Leistungsschalter und RCDs angegeben.

Darüber hinaus können Sie in der Bezeichnung die folgenden Buchstaben treffen:

• "U" - zeigt die Notwendigkeit an, den Schild in eine Nische einzubetten;
• "Sch" - das Vorhandensein eines Zählers im Design des Schildes;
• "F" - das Vorhandensein zusätzlicher Steuergeräte sowie Alarme.

Installation und Montage der Schalttafel

Die Struktur der Schalttafel umfasst komplexe modulare Geräte. Bei Bedarf können Sie die Installation selbst durchführen, aber zuerst müssen Sie lernen, wie Sie die Abschirmung richtig montieren.

Um die Arbeit von den elektrischen Komponenten und der Installation des Gehäuses zu trennen, sollten Sie eine Platte kaufen, auf der der Rahmen entfernt wird und auf der DIN-Schienen vorhanden sind.

Es gibt verschiedene Arten von Elektroinstallationen:

• Wandhalterung;
• Wandmontage.

Ziehen Sie die zweite Option in Betracht, da die erste einfach auf den Haltern installiert wird. Bevor Sie eine Öffnung in die Wand bohren, müssen Sie sicherstellen, dass sie nicht im Haus „trägt“. Gemäß den Regeln ist es nicht möglich, darin Installationsarbeiten durchzuführen.

Die Stromversorgung muss sichtbar sein.Türen sollten seinen Zugang nicht behindern. Aus Sicherheitsgründen darf die Abschirmung nicht in der Nähe von Gasleitungen und anderen brennbaren Stoffen angebracht werden. Um es an der Wand zu platzieren, muss die Höhe vom Boden bis zur Unterkante von mindestens 1,4 m berücksichtigt werden, und der Abstand der Oberkante vom Boden beträgt nicht mehr als 1,8 m.

Die Gebäudeebene wird helfen, das zukünftige Gebiet zu markieren. Um alle Maße einzuhalten, können Sie das Gehäuse an der Wand befestigen und mit Kreide umkreisen. Entlang der markierten Linien wird mit einer Schleifmaschine ein Schnitt gemacht.

Ein Meißel und ein Locher helfen, das Innere auszuhöhlen. Die Tiefe der resultierenden Nische muss überprüft werden, indem der Körper der Schalttafel hineingesteckt wird.

Dort wird zunächst die im Bausatz enthaltene Halterung montiert. Dann die Schalttafel. Es werden Löcher für Befestigungselemente gemacht und Dübel eingesetzt. Die verbleibenden Hohlräume werden mit Montageschaum verschlossen.

DIN-Schienen werden von der Schalttafel abgeschraubt, um modulare Geräte darauf zu installieren. Wenn das Kit keine speziellen Befestigungselemente enthält, müssen Sie für zukünftige Befestigungselemente Löcher in die Rückwand des Schilds bohren. Dies geschieht sorgfältig, da das Gehäuse bei übermäßiger Krafteinwirkung platzen kann.

Schalttafel - was ist das und warum wird sie benötigt?

Die Schalttafel kann unterschiedlich als Schalttafel, Schalttafel, Gruppenschild bezeichnet werden. Die Aufgaben des Schaltschranks:

• Energie von einer externen Quelle erhalten;
• Strom auf verschiedene Verbrauchergruppen verteilen;
• Schutz elektrischer Leitungen vor Hochstrombelastungen und Kurzschlüssen;
• ggf. Energiequalitätskontrolle - Anschluss weiterer Geräte;
• sorgen für Sicherheit, ausgenommen Stromschlag.

Das kleine Gerät erfüllt wichtige Funktionen. Die Einstellung zur Schalttafel sollte nachdenklich und ernst sein.In diesem Fall kommt man um die Klärung von Berechnungen und physikalischen Grundlagen nicht herum. Komplexe Postulate können jedoch auch Menschen fernab der Wissenschaft in einfachen Worten vermittelt werden.

Diagramme

Moderne Stromversorgungssysteme beinhalten die Verwendung eines dreiadrigen Kabels, bei dem ein Draht eine Phase ist und der Rest Masse und Null sind. Angesichts der wachsenden Leistung der Geräte ist es auch erforderlich, sie in Gruppen zu unterteilen, wodurch Sie die Lebensdauer der Verkabelung verlängern können. Geleitet von diesen Prinzipien fahren sie mit der Erstellung eines Schilddiagramms fort.

Es ist zwingend erforderlich, eine Schutzvorrichtung am Eingangskabel zu installieren, die das interne Netzwerk vor Überspannung schützt. Dann wird ein Spannungsrelais installiert, um Überspannungen im Netzwerk zu kontrollieren, wonach sie mit der Installation von Gruppen und einzelnen Leitungen fortfahren. Es ist erwähnenswert, dass für leistungsstarke Geräte neben Schaltern zusätzliche RCDs oder Diffusoren verwendet werden. Eine solche Organisation eines elektrischen Heimnetzwerks ist nicht nur sicher, sondern auch bequem. Bei Bedarf können Sie die Maschine ausschalten und die Waschmaschine ausschalten. Sie können den RCD auch deaktivieren und alle in der globalen Gruppe enthaltenen Verbraucher stromlos schalten.

Fazit

Die Installation und Montage der Schalttafel ist ein zeitaufwändiger und verantwortungsvoller Prozess. Die Zuverlässigkeit und Lebensdauer des Gerätes hängt von überlegtem Handeln und dem Ergreifen aller Sicherheitsmaßnahmen ab. Es müssen alle Regeln, Normen und Anforderungen der Technik für die Arbeit mit Elektrogeräten berücksichtigt werden.

Bei Auftreten von Rauch, Funken oder übermäßiger Erwärmung der Elemente während der Inbetriebnahme ist es erforderlich, das Gerät sofort vom Netz zu trennen und eine vollständige Prüfung mit einem Multitester durchzuführen.Hochwertige Komponenten, durchdachter Ansatz, genaue Berechnung - eine Garantie für eine erfolgreiche Installation und einen erfolgreichen Betrieb der Schaltanlage.
