RJ45-Twisted-Pair-Kabel-Pinbelegung: Schaltpläne und Crimpregeln

Sorten von Kabeln für das Internet

Wenn wir über die Arten von Kabeln sprechen, die zum Aufbau moderner lokaler Computersysteme verwendet werden, gibt es eine große Vielfalt davon.

Zunächst sollten Sie auf das äußere Konstrukt achten, das den Einfluss von Faktoren von außen verhindert. Es ist bedingt möglich, in folgende Typen zu unterteilen:

Straßenkabel. Es hat ein verstärktes Geflecht, das feuchtigkeits- und ultraviolettbeständig ist und eine Dicke von etwa 2-3 mm erreicht. Es kann auch mit einem Stahlseil ausgestattet werden, um das Verlegen von Freileitungen zu erleichtern. Traditionell schwarz.

Innenkabel.Bei dieser Ausführung werden die Adern durch einen bis zu 1 mm dicken PVC-Mantel geschützt, der bei längerer Einwirkung von Wasser oder Sonnenlicht seine Eigenschaften verliert. In teuren Ausführungen kann es einen zusätzlichen Verstärkungskern in Form eines Nylonfadens haben.

Beachten Sie! Beim Crimpen vernachlässigen viele ungelernte Spezialisten das Vorhandensein eines Verstärkungsfadens und führen ihn nicht unter die Steckerverriegelung. Das ist bei plötzlicher körperlicher Anstrengung mit Kabelbruch behaftet.

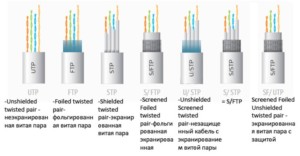

Das zweite Merkmal, durch das Twisted-Pair-LAN in Unterkategorien unterteilt wird, ist das Vorhandensein einer Abschirmung. Dafür wurden spezielle Symbole zur Kennzeichnung geschaffen: U - ungeschirmt, ungeschirmt, F - Folie, der Schirm besteht aus Folie, S - Geflechtschirm, der äußere Schirm ist als Litze ausgeführt, TP - Twisted Pair, verdrilltes Paar (in der Tat der Hauptschutz gegen elektromagnetische Störungen), TQ - das Vorhandensein eines Trennschirms für jedes Paar von Paaren (einfacher - vier Drähte):

1. U/UTP, alle Schilde fehlen;
2. U/FTP, keine Außenschirmung, alle zwei Paare foliengeschützt;
3. F/UTP, Gesamtfolienschirmung, keine zusätzliche EMI-Schirmung aufgebracht;
4. S/UTP, Drahtgeflecht Gesamtschirm, kein Innenschirm;
5. SF/UTP, Außenschirmung kombiniert, keine Aderschirmung;
6. F/FTP, beide Bildschirme sind aus Folie;
7. S/FTP, äußeres Drahtgeflecht, innere Folie;
8. SF/FTP, extern - kombiniert, intern - Folie.

Und schließlich ist es üblich, Twisted Pair in Kategorien einzuteilen, von denen die Datenübertragungsrate direkt abhängt. Es sollte beachtet werden, dass die Kategorien von der ersten bis zur vierten offensichtlich veraltet sind und in modernen LANs nicht funktionieren können, der Rest wird für verschiedene Aufgaben beim Entwerfen von Datenübertragungskanälen verwendet:

• Kategorie 5, 5e. Kabel, die im 100-MHz-Frequenzband arbeiten, die Datenrate beträgt 100 Mbit/s bei Verwendung von 2 Paaren und 1 Gbit/s bei Verwendung von vier Paaren. Das Präfix "e" kennzeichnet die Verwendung verbesserter Technologien, wodurch Durchmesser und Kosten reduziert werden. Es ist zu beachten, dass zweipaarige Kabel am häufigsten zur Kategorie 5e gehören.
• Kategorie 6, 6A. Das Betriebsfrequenzband beträgt 200 MHz bzw. 250 MHz. Im ersten Fall handelt es sich um ein U / UTP-Kabel, während die Datenübertragungsrate 10 Gbit / s mit einer Grenze von 55 Metern erreichen kann. Im zweiten Fall, wenn ein „A“-Präfix vorhanden ist, können zwei Typen auftreten - F / UTP oder U / FTP, dann ist eine Geschwindigkeit von 10 Gbit / s auf einem 100-Meter-Segment möglich.
• Kategorie 7, 7A. Das Betriebsfrequenzband beträgt 600 MHz bzw. 1 GHz. Diese Kabel sind selten, da sie nur nach einem internationalen Standard zugelassen sind, sie ermöglichen es Ihnen auch, Informationen mit einer Geschwindigkeit von 10 Gbit/s über große Entfernungen zu übertragen, und es gibt zwei Arten: F / FTP oder S / FTP.

Beachten Sie! Die Qualität der sekundären Netzelemente kann die endgültige Datenrate in der Leitung erheblich beeinflussen. Wenn beispielsweise ein 6A-Kabel verwendet wird, aber gleichzeitig eine RJ45-Buchse mit einem Widerstand installiert ist, der dieser Kategorie nicht entspricht, funktioniert das LAN nicht richtig, bis hin zu einem vollständigen Kommunikationsausfall zwischen den Geräten

So crimpen Sie ein Twisted-Pair-Kabel (Internetkabel-Pinbelegung)

Zum Crimpen von Twisted Pair werden verwendet:

• Anschlüsse - transparente RJ45-Kunststoffadapter, mit denen Sie das Kabel in den Computer einführen können;

• Crimpzange, auch Crimper genannt - ein Werkzeug mit Klingen zum Abisolieren von Isolierungen und Buchsen, um einen guten Kontakt mit dem Leiter zu gewährleisten.

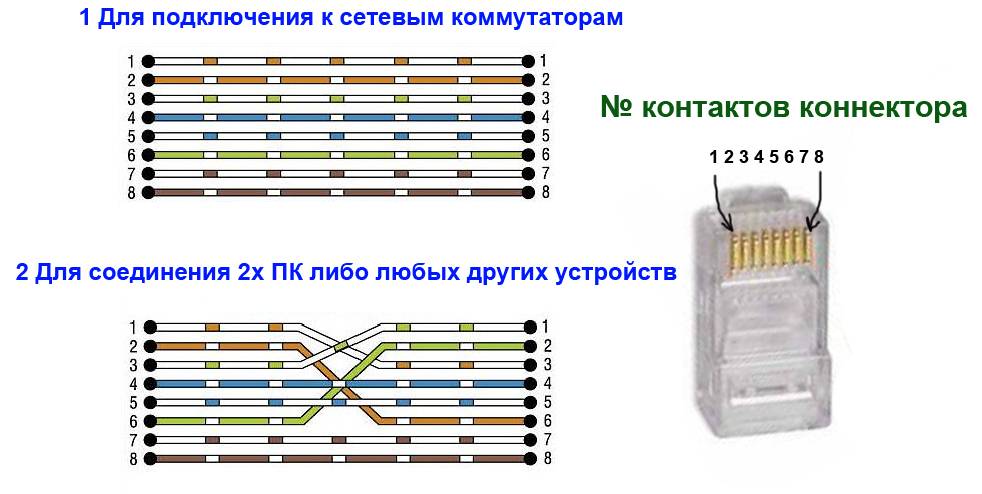

Pinbelegung Farbschemata

Es gibt zwei Hauptschemata, mit denen Twisted Pair komprimiert werden kann: gerade und gekreuzt.

Sie unterscheiden sich durch die Anordnung der Kabeladern (Pinbelegung Farbschema). Im ersten Fall sind die Adern an beiden Enden des Drahtes in der gleichen Reihenfolge angeordnet:

• weiß-orange;
• Orange;
• weiß Grün;
• blau;
• weiß Blau;
• grün;
• Weiss-braun;

• braun.

Diese Methode wird am häufigsten verwendet, wenn Sie beispielsweise ein Kabel crimpen müssen, um Geräte für verschiedene Zwecke (Computer, Laptop, Fernseher usw.) mit einem Router oder Modem zu verbinden.

Falls eine Querbelegung erforderlich ist, haben die Kabeladern beim ersten Stecker die gleiche Reihenfolge wie im vorherigen Fall und beim zweiten sind sie nach folgendem Farbschema angeordnet:

• weiß Grün;
• grün;
• weiß-orange;
• blau;
• weiß Blau;
• Orange;
• Weiss-braun;

• braun.

Kreuzcrimpen wird verwendet, wenn Geräte mit demselben Zweck verbunden werden, z. B. zwei Computer oder Router. Aber heute wird es fast nie verwendet, da moderne Netzwerkkarten und Router das Kabelcrimpschema automatisch erkennen und sich daran anpassen können.

Crimpanleitung

Ein Twisted Pair zu komprimieren ist ganz einfach:

1. Bereiten Sie das Kabel, den RJ45-Stecker und das Crimpwerkzeug vor.

2. Lösen Sie das Kabel etwa 2-3 Zentimeter vom Rand entfernt von der äußeren Wicklung. Dazu können Sie die Crimper verwenden: Sie bietet spezielle Messer.

3. Wickeln Sie Twisted-Pair-Verkabelung ab und richten Sie sie aus. Ordnen Sie sie entsprechend dem ausgewählten Crimpmuster in der richtigen Reihenfolge an. Befestigen Sie das Kabel am Stecker und schneiden Sie den Überschuss ab.Offene Drähte müssen lang genug bleiben, damit das ummantelte Kabel in die Unterseite des Steckers eingeführt werden kann.

4. Trimmen Sie zu lange Drähte mit einer Crimpzange.

5. Führen Sie alle Adern des Kabels bis zum Ende in den Stecker ein.

6. Crimpen Sie das Twisted-Pair-Kabel mit einer Crimpzange. Stecken Sie dazu den Stecker in seine Buchse, bis er einrastet, und drücken Sie mehrmals auf die Griffe des Werkzeugs.

Ich habe mehr als einmal Twisted-Pair-Kabel zu Hause und auf der Arbeit gecrimpt. Mit einem Spezialwerkzeug ist dies sehr einfach. Die Hauptsache ist, die Drähte richtig nach Farbe anzuordnen. Sie müssen jedoch den Außenmantel des Kabels vorsichtig mit einer Crimpzange abschneiden. Meine Erfahrung zeigt, dass bei erhöhtem Kraftaufwand nicht nur die äußere Isolierung durchtrennt wird, sondern auch die inneren Adern.

Nachdem das verdrillte Paar gecrimpt ist, sollte die äußere Wicklung teilweise in den Steckverbinder eintreten. Wenn die Kabeladern aus dem Stecker herausschauen, muss das Crimpen erneut durchgeführt werden.

Der Außenmantel des Kabels muss teilweise in den Stecker passen

Crimpanleitung für Schraubendreher

Sie können das Kabel nicht nur mit einem Spezialwerkzeug, sondern auch mit einem gewöhnlichen Schraubendreher zusammendrücken. Diese Methode ist zeitaufwändiger und die Wahrscheinlichkeit eines Ergebnisses von schlechter Qualität ist höher. Aber es wird die einzig mögliche sein für diejenigen, die keine Crimper zur Hand haben. Um die Arbeit abzuschließen, benötigen Sie:

• verdrilltes Paar;
• RJ45-Anschluss;
• Wickelmesser;
• Drahtschneider zum Trimmen der Drähte;

• flacher Schraubendreher.

Crimpen Sie das Kabel wie folgt:

1. Bereiten Sie das Twisted Pair wie beim Crimpen mit einer Crimpzange vor.
2. Führen Sie die Leiter in die Buchse ein.

3. Drücken Sie mit einem Schraubendreher nacheinander auf jede Steckerklinge, so dass sie die Wicklung der Kabelseele durchschneidet und mit dem Kupferleiter in Kontakt kommt.

4. Überprüfen Sie das Ergebnis.

Video: So komprimieren Sie ein Twisted Pair mit einem Schraubendreher - eine visuelle Anleitung

Crimpen eines vieradrigen Twisted Pair

Neben dem Achtdraht-Twisted-Pair gibt es auch einen Vierdraht. Es wird seltener verwendet, da es eine Datenübertragungsrate von nicht mehr als 100 Mbit / s bietet (bei einem Standardkabel kann die Geschwindigkeit 1000 Mbit / s erreichen). Ein solches Kabel ist jedoch billiger und wird daher in kleinen Netzwerken mit kleinen und mittleren Informationsmengen aktiv eingesetzt.

Das Crimpen eines Vierdraht-Twisted Pair ist derselbe wie bei einem Achtdraht-Twisted Pair: Es werden die gleichen Stecker und Crimpzangen verwendet. Gleichzeitig wird jedoch nur ein Teil der Kontakte im Stecker verwendet, nämlich 1, 2, 3 und 6, und der Rest bleibt leer.

Farbbezeichnungen von Leitern in einem verdrillten Vierdrahtpaar können unterschiedlich sein, aber zwei Optionen sind am häufigsten:

1. Weiß-Orange, Orange, Weiß-Blau, Blau.
2. Weiß-Orange, Orange, Weiß-Grün, Grün.

Der erste und der zweite Kontakt werden immer mit weiß-orangen bzw. orangefarbenen Drähten eingesetzt. Und im dritten und sechsten gibt es entweder blaue oder grüne Drähte.

So schließen Sie ein Internetkabel an eine Steckdose an

Zunächst sei darauf hingewiesen, dass es wie bei Steckdosen zwei Arten von Internetsteckdosen gibt: für die Außenaufstellung und für die Innenaufstellung.

• Innensteckdosen werden verwendet, wenn das Internetkabel wie elektrische Leitungen in der Wand versteckt ist.
• Und Steckdosen für den Außenbereich gehen davon aus, dass das Internetkabel im Sichtbereich entlang der Wandoberfläche verläuft. Oberflächenmontierte Steckdosen ähneln im Aussehen gewöhnlichen Telefonsteckdosen, die an einer beliebigen Oberfläche angebracht sind.

Gleichzeitig ist zu beachten, dass alle Steckdosen zusammenklappbar sind und aus drei Teilen bestehen: Die Hälfte des Steckdosenkörpers dient der Befestigung, das Innere der Steckdose ist zum Anschließen von Drähten bestimmt, und der zweite Teil des Körpers dient als Schutzelement. Es gibt sowohl einfache als auch doppelte Internetsteckdosen.

Computersteckdosen können unterschiedlich aussehen, aber sie funktionieren auf die gleiche Weise. Alle sind mit Microknife-Kontakten ausgestattet. In der Regel sind sie dazu bestimmt, die Isolierung von Leitern zu durchtrennen, wonach ein zuverlässiger Kontakt hergestellt wird, da der Vorgang unter einer bestimmten Verstärkung durchgeführt wird.

Crimp für RJ-45-Stecker

Ein Internetkabel, das in eine Wohnung oder ein Haus eintritt, das meist als Twisted-Pair-Kabel bezeichnet wird, endet oft in einem kleinen Kunststoffstecker. Dieses Kunststoffgerät ist der Stecker und normalerweise RJ45. Im Fachjargon werden sie auch „Jack“ genannt.

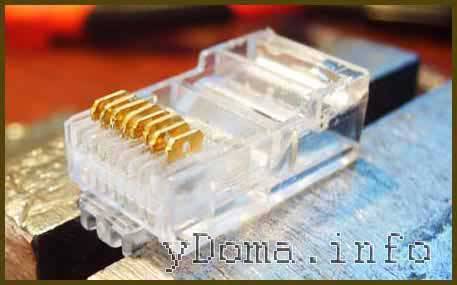

So sieht ein RJ-45-Stecker aus

Sein Gehäuse ist transparent, wodurch die Drähte in verschiedenen Farben sichtbar sind. Dieselben Geräte werden für Verbindungskabel verwendet, die Computer miteinander oder mit einem Modem verbinden. Nur die Reihenfolge der Lage (oder, wie Informatiker sagen, Pinbelegung) von Drähten kann unterschiedlich sein. Derselbe Stecker wird in eine Computersteckdose eingesteckt. Wenn Sie verstehen, wie die Kabel im Stecker verteilt sind, gibt es keine Probleme beim Anschließen einer Internetsteckdose.

Schema der Internetkabelverbindung nach Farbe

Es gibt zwei Verbindungsschemata: T568A und T568B. Die erste Option - "A" wird in unserem Land praktisch nicht verwendet, und überall sind die Drähte nach dem Schema "B" angeordnet. Es muss daran erinnert werden, da es in den meisten Fällen erforderlich ist.

Diagramme der Internetkabelverbindung nach Farbe (verwenden Sie Option B)

Um alle Probleme endgültig zu klären, sprechen wir über die Anzahl der Drähte in einem Twisted Pair. Dieses Internetkabel ist als 2-Paar und 4-Paar erhältlich. Für die Datenübertragung mit Geschwindigkeiten von bis zu 1 Gbit / s werden 2-paarige Kabel verwendet, von 1 bis 10 Gbit / s - 4-paarig. In Wohnungen und Privathäusern werden heute hauptsächlich Streams mit bis zu 100 Mb / s gebracht. Aber bei dem derzeitigen Entwicklungstempo der Internet-Technologie ist es durchaus möglich, dass die Geschwindigkeiten in ein paar Jahren in Megabit gerechnet werden. Aus diesem Grund ist es besser, das Netzwerk von acht und nicht von vier Leitern sofort zu erweitern. Wenn Sie dann die Geschwindigkeit ändern, müssen Sie nichts wiederholen. Es ist nur so, dass die Ausrüstung mehr Leiter verwendet. Der Unterschied im Kabelpreis ist gering, und Steckdosen und Internetanschlüsse immer noch Acht-Pin verwenden.

Wenn das Netzwerk bereits zweipaarig verdrahtet ist, verwenden Sie dieselben Stecker, erst nachdem die ersten drei Leiter gemäß Schema B verlegt wurden, überspringen Sie zwei Kontakte und verlegen Sie den grünen Leiter anstelle des sechsten (siehe Foto).

Schema zum Anschließen eines 4-adrigen Internetkabels nach Farbe

Crimpen eines verdrillten Paares in einem Stecker

Es gibt spezielle Zangen zum Crimpen von Drähten im Stecker. Sie kosten je nach Hersteller zwischen 6 und 10 US-Dollar. Es ist bequemer, mit ihnen zu arbeiten, obwohl Sie mit einem normalen Schraubendreher und Drahtschneider auskommen können.

Zange zum Crimpen von Steckverbindern (eine der Optionen)

Zuerst wird die Isolierung von dem verdrillten Paar entfernt. Es wird in einem Abstand von 7-8 cm vom Kabelende entfernt. Darunter befinden sich vier Leiterpaare unterschiedlicher Farbe, die zu zweit verdrillt sind. Manchmal ist auch ein dünner Abschirmdraht dabei, den biegen wir einfach zur Seite – den brauchen wir nicht. Wir wickeln die Paare ab, richten die Drähte aus und spreizen sie in verschiedene Richtungen. Dann nach Schema "B" falten.

So terminieren Sie einen RJ-45-Stecker in einem Stecker

Wir klemmen die Drähte in der richtigen Reihenfolge zwischen Daumen und Zeigefinger, legen die Drähte gleichmäßig fest aneinander. Nachdem wir alles ausgerichtet haben, nehmen wir Drahtschneider und schneiden die überschüssige Länge der Drähte ab, die der Reihe nach angeordnet sind: 10-12 mm sollten übrig bleiben. Wenn Sie den Stecker wie auf dem Foto anbringen, sollte die Twisted-Pair-Isolierung oberhalb der Verriegelung beginnen.

Schneiden Sie so ab, dass die Verdrahtung 10-12 mm bleibt

Wir stecken ein verdrilltes Paar mit geschnittenen Drähten in den Stecker

Bitte beachten Sie, dass Sie es mit der Lasche (Vorsprung an der Abdeckung) nach unten nehmen müssen

Setzen Sie die Drähte in den Stecker

Jeder Dirigent muss in eine spezielle Spur gelangen. Führen Sie die Drähte vollständig ein - sie sollten die Kante des Steckers erreichen. Halten Sie das Kabel am Rand des Steckers und führen Sie es in die Zange ein. Die Griffe der Zange werden reibungslos zusammengeführt. Wenn der Körper normal geworden ist, sind keine besonderen Anstrengungen erforderlich. Wenn Sie das Gefühl haben, dass es „nicht funktioniert“, überprüfen Sie noch einmal, ob der RJ45 richtig in der Buchse steckt. Wenn alles in Ordnung ist, versuchen Sie es erneut.

Beim Drücken bewegen die Vorsprünge in der Zange die Leiter zu den Mikromessern, die die Schutzhülle durchschneiden und Kontakt herstellen.

So funktioniert eine Crimpzange

Eine solche Verbindung ist zuverlässig und es treten selten Probleme damit auf. Und wenn doch mal was passiert, lässt sich das Kabel ganz einfach umkonfektionieren: abschneiden und den Vorgang mit einer anderen „Buchse“ wiederholen.

Videolektion: Crimpen des RJ-45-Steckers mit einer Zange und einem Schraubendreher

Das Verfahren ist einfach und leicht zu wiederholen. Es kann für Sie einfacher sein, alles nach dem Video zu erledigen. Es zeigt, wie man mit einer Zange arbeitet, aber auch darauf verzichtet und alles mit einem normalen Geradschraubendreher macht.

Was ist Twisted-Pair

Twisted Pair ist ein spezielles Kabel, das aus einem oder mehreren Paaren von Kupferdrähten in einem Schutzmantel besteht, die mit einer bestimmten Steigung miteinander verdrillt sind. Bei mehreren Paaren im Kabel ist deren Verdrillungssteigung unterschiedlich. Dadurch wird die Beeinflussung der Leiter untereinander reduziert. Twisted Pair wird zum Aufbau von Datennetzen (Internet) verwendet. Das Kabel wird über spezielle Stecker, die in genormte Gerätestecker gesteckt werden, mit den Geräten verbunden.

Eine Reihe von Tools, die von Profis verwendet werden

Arten und Typen

Twisted Pair kann sicher sein oder nicht. Das geschirmte Paar hat Schirme aus Aluminiumfolie oder Geflecht. Der Schutz kann allgemein sein – für das Kabel – und paarweise – für jedes Paar separat. Für die Inneninstallation können Sie ein ungeschirmtes Kabel (UTP-Kennzeichnung) oder mit einem gemeinsamen Folienschirm (FTP) verwenden. Für die Verlegung auf der Straße ist es besser, ein zusätzliches Metallgeflecht (SFTP) mitzunehmen. Wenn ein Twisted Pair parallel zu elektrischen Kabeln entlang der Strecke verläuft, ist es sinnvoll, für jedes Paar ein Kabel mit Schutz zu nehmen (STP und S / STP). Aufgrund der doppelten Abschirmung kann die Länge eines solchen Kabels mehr als 100 m betragen.

Twisted-Pair - Kabel zum Verbinden mit dem kabelgebundenen Internet

Es gibt auch ein verdrilltes Paar, verseilt und einadrig. Einadrige Drähte biegen sich schlechter, haben aber bessere Eigenschaften (das Signal kann über große Entfernungen übertragen werden) und vertragen Crimpen besser. Sie werden beim Anschließen von Internetanschlüssen verwendet. In diesem Fall wird das Kabel bei der Installation fixiert und biegt sich danach kaum noch.

Ein verdrilltes Litzenpaar lässt sich gut biegen, hat jedoch eine größere Dämpfung (das Signal wird schlechter durchgelassen), es ist beim Crimpen einfacher zu schneiden und es ist schwieriger, es in den Stecker einzuführen.Es kommt dort zum Einsatz, wo es auf Flexibilität ankommt - von der Internetsteckdose bis zum Endgerät (Computer, Laptop, Router).

Wahl der Kategorie und des Containments

Und ein bisschen mehr über Kategorien. Um eine Verbindung zum Internet herzustellen, benötigen Sie ein Twisted-Pair-Kabel der Kategorie mindestens CAT5 (Sie können CAT6 und CAT6a verwenden). Diese Kategoriebezeichnungen sind auf der Schutzhülle eingeprägt.

Um das Internet zu betreiben, müssen Sie ein Twisted-Pair-Kabel bestimmter Kategorien kaufen

Und noch ein paar Worte zur Farbe des Schutzmantels und der Form des Kabels. Das gebräuchlichste Twisted Pair ist grau, aber auch orange (hellrot) ist erhältlich. Der erste Typ ist gewöhnlich, der zweite befindet sich in einer Hülle, die die Verbrennung nicht unterstützt. Es ist sinnvoll, in Holzhäusern (für alle Fälle) ein nicht brennbares Twisted-Pair-Kabel zu verwenden, aber es besteht keine besondere Notwendigkeit dafür.

Die Form eines verdrillten Paares kann rund oder flach sein. Round Twisted Pair wird fast überall verwendet, und Flat Twisted Pair wird nur beim Verlegen auf dem Boden benötigt. Obwohl Sie niemand stört, es unter den Sockel oder in einen speziellen Sockel mit Kabelkanal zu stellen.

Anzahl Paare

Grundsätzlich wird Twisted Pair aus 2 Paaren (4 Adern) und 4 Paaren (8 Adern) hergestellt. Nach modernen Standards können bei Geschwindigkeiten von bis zu 100 Mbit / s zweipaarige Kabel (vier Drähte) verwendet werden. Bei Geschwindigkeiten von 100 Mb/s bis 1 Gb/s werden 4 Paare (acht Drähte) benötigt.

Es ist besser, sofort ein Kabel für 8 Drähte zu nehmen ... um nicht ziehen zu müssen

Derzeit überschreitet die Datenübertragungsrate für eine Internetverbindung für Privathäuser und -wohnungen nicht 100 Mbit / s, dh Sie können ein verdrilltes 4-Drahtpaar verwenden. Aber die Situation ändert sich so schnell, dass es keine Garantie gibt, dass in einigen Jahren die Schwelle von 100 Mb / s überschritten wird, was bedeutet, dass das Kabel gezogen werden muss. Eigentlich gibt es schon jetzt Tarife mit einer Geschwindigkeit von 120 Mbit/s und höher.Es ist also besser, 8 Drähte auf einmal zu ziehen.

Prüfung der Crimpqualität

Um sicherzustellen, dass die geleistete Arbeit korrekt ist, indem das Internetkabel auf die eine oder andere Weise gecrimpt wird, muss es getestet werden.

Es gibt mehrere Möglichkeiten, dies zu überprüfen.

• LAN-Tester. Oder eben ein Kabeltester. Dies ist eine professionelle Ausrüstung, die normalerweise von Service-Center-Mitarbeitern bei der Bedienung von Kunden verwendet wird. Dieser Tester unterscheidet sich dadurch, dass er mit einer großen Anzahl verschiedener Konnektoren interagieren kann. Beide Enden des Internetkabels müssen in den richtigen Anschluss gesteckt werden. Der Indikator zeigt dann an, ob eine Verbindung zwischen den Knoten besteht. Es ist nicht schwierig, die Arbeit des Testers zu verstehen. Aber der Kauf für den persönlichen Gebrauch ist nicht besonders rentabel.
• Multimeter. Wenn Sie Autofahrer oder Elektriker sind und ein Multimeter zur Verfügung haben, ist es eine große Hilfe bei der Überprüfung eines gecrimpten Steckers. Es ist erforderlich, die Sonden des Multimeters an den Enden des Kabels entsprechend der Farbe anzubringen und die Anzeigen des Geräts zu betrachten. Im Klingelmodus wird eine Verbindung zwischen den Leitungen hergestellt. Ist dies der Fall, zeigt das Gerät dies in Form eines akustischen Signals und der entsprechenden Daten auf dem Display an. In allen Paaren des zu testenden Kabels sollten die Widerstandsanzeigen ungefähr gleich sein. Wenn der Unterschied groß oder der Widerstand zu hoch ist, suchen Sie nach einem Fehler in der geleisteten Arbeit. Sie ist irgendwo. Und es muss korrigiert werden.
• Direkte Verbindung. Am einfachsten lässt sich die Funktionsfähigkeit eines gecrimpten Kabels überprüfen, indem man es direkt an einen Computer oder Router anschließt. Wenn das rote Kreuz aus dem Netzwerkverbindungssymbol verschwunden ist und ein Computer mit Stecker angezeigt wird, besteht eine Internetverbindung, alles sollte funktionieren.

Wie Sie sehen können, ist es möglich, das Kabel zu Hause zu komprimieren und das Internet wiederherzustellen. Hier ist nichts kompliziert.

Es ist gut, ein spezielles Werkzeug zur Verfügung zu haben. Die Praxis zeigt aber deutlich, dass man in vielen Situationen durchaus darauf verzichten kann.

Wie Sie bemerkt haben, ist es nicht schwierig, das Netzkabel selbst zu komprimieren. Ich möchte auch darauf hinweisen, dass bei korrekter Ausführung der Aktionen das Ergebnis der Arbeit mit einer Presszange und einem Schraubendreher das gleiche ist. Daher liegt die Wahl eines Werkzeugs zum Crimpen eines Netzwerk-Internetkabels zu Hause bei Ihnen.

So crimpen Sie RJ-11, RJ-45 neu

Es gibt, so schien es auf den ersten Blick, mehr Sackgassen. Der RJ-11- oder RJ-45-Stecker muss dringend auf das Netzwerkkabel gecrimpt werden, aber es ist kein neuer Stecker zur Hand. Auch für dieses Problem gibt es eine einfache Lösung. Es ist notwendig, den Gabelkörper an der Verriegelung in einen Schraubstock einzuspannen und die Lamellen um 1 mm aus den Sitzen zu ziehen und sie abwechselnd mit einer Ahle von den Enden abzuhebeln.

Schneiden Sie mit einem Messer den Riegel von der nahen Seite des Kabels ab, entfernen Sie ihn und entfernen Sie die alten verdrillten Paare. Ich habe den RJ-45-Stecker komplett zerlegt, um seine Bestandteile zu demonstrieren.

Crimpen Sie neue verdrillte Kabelpaare mit der oben beschriebenen Technologie in einen RJ-11- oder RJ-45-Stecker.

Da bei der Demontage des Steckers die utp-Kabelverriegelung entfernt wurde, ist es notwendig, das Kabel im Stecker zu fixieren, indem ein paar Tropfen Silikon, Kleber oder Dichtmittel in das durch die entfernte Verriegelung gebildete Fenster getropft werden. Wenn ein Twisted-Pair-Kabel verlängert oder beschädigt werden muss, kann dies durch Löten oder Verdrillen erfolgen. Die Zuverlässigkeit einer Lötstelle übertrifft alle mechanischen Verfahren.

Die Reihenfolge des Crimpens eines verdrillten Paares von 4 Adern

Das Crimpen eines 4-adrigen Twisted-Pair beginnt mit der Vorbereitung der erforderlichen Werkzeuge und Materialien.

1. Trennen Sie zunächst ein Kabelstück in der benötigten Länge aus dem Schacht. Der Schnitt muss nicht gerade sein, da wir die Enden der Leiter etwas später abschneiden.

2. Vom Schnitt 40-50 mm zurücktreten. Verwenden Sie einen Abisolierer, eine Zange oder ein anderes Werkzeug, um einen kreisförmigen Schnitt in der Isolierung zu machen. Achten Sie darauf, die inneren Adern nicht zu beschädigen.

3. Da ein vieradriges Kabel eineinhalb Mal dünner ist als ein achtadriges Kabel, empfehlen wir, den Teil der Außenisolierung, der in den Stecker geht, mit mehreren Lagen Isolierband zu umwickeln. Dies erhöht die Zuverlässigkeit der Befestigung.

4. Wickeln Sie danach die Verdrillungen ab und ordnen Sie die Leiter in der gewünschten Reihenfolge an. Die unterste (sechste Ader) ist leicht vom Rest getrennt.

5. Messen Sie 12-14 mm vom Schnitt der äußeren Isolierung und schneiden Sie die Drähte auf dieser Höhe. Die Schnittlinie sollte streng senkrecht zur Kabelachse verlaufen.

6. Führen Sie die Drähte in den Stecker ein und halten Sie ihn so, dass die Kontaktseite zu Ihnen zeigt. Stellen Sie sicher, dass die ersten drei Adern zu den ersten drei Kontakten und die letzte zum sechsten führen. Die Enden der Leiter müssen an der Stirnwand des Steckers anliegen.

7. Klemmen Sie den Stecker mit einer Crimpzange fest (Buchse „8P“). Drücken Sie sie zusammen, bis Sie ein Klicken hören.



















8. Lösen Sie nach dem Klicken das Patchkabel und überprüfen Sie die Stärke der Verbindung: Ziehen Sie den Stecker und das Kabel in verschiedene Richtungen. Qualitativ hochwertiges Crimpen, selbst bei erheblichem Aufwand, wird dadurch nicht beeinträchtigt.

9. Als letztes müssen wir das Patchkabel testen. Twisted-Pair anschließen
   xk-Kabeltester, schalten Sie ihn ein und beobachten Sie das Leuchten der Anzeigen. Grüne Lichter vor einem Kontaktpaar zeigen die Unversehrtheit des Kabels an.Fehlendes Glühen - Das Kabel ist nicht mit dem Stecker verbunden oder im Kabel gebrochen. Ein rotes Leuchten zeigt eine Überkreuzung oder einen Kurzschluss an.

10. In unserem Fall sind der vierte, fünfte, siebte und achte Kontakt nicht verbunden, daher wird in ihrer Nähe keine Anzeige angezeigt. Der Rest sollte grün blinken.

Fazit

Heute beherrschen Sie die Regeln zum Crimpen eines Twisted Pair aus vier Leitern. Mit einem achtadrigen Kabel haben wir das hoffentlich auch hinbekommen.

Computernetzwerke

Damit das Computernetzwerk ordnungsgemäß funktioniert, müssen Sie die korrekte Pinbelegung der Leiter im Stecker vornehmen. Gleichzeitig bleibt das Verbindungsschema zu den Kontakten erhalten. Twisted Pairs, die nicht in die Nähe des RJ45-Steckers passen, werden normalerweise gecrimpt, aber das Signal wird nicht darüber übertragen und sie können verwendet werden, um zusätzliche Informationen zu übertragen. Mit seiner Hilfe können Sie mehrere Arten von Netzwerkgeräten miteinander verbinden.
Bei richtiger Anordnung der Drähte muss keine übermäßige Kraft aufgewendet werden.
Die äußere Isolierung des Kabels sollte sich im Steckergehäuse befinden. Wenn dies nicht der Fall ist, müssen Sie die Enden kürzer schneiden.
Und ein skrupelloser Hersteller macht eine solche Markierung, dass sie bei Berührung gelöscht wird oder sich überhaupt nicht auf dem Kabel befindet.
Möglicherweise benötigen Sie auch ein Crossover-Kabel, um alte Switches über Uplink-Ports in einem Netzwerk zu vernetzen. Crimpen ohne Werkzeug - Video.
Crimpvorgang Das Crimpen erfolgt am besten mit einem Spezialwerkzeug.
In den meisten Fällen werden Messer näher an den Griffen des Werkzeugs platziert, um die Twisted-Pair-Drähte zu schneiden. Die Überprüfung, welcher Pin nicht richtig angeschlossen ist, kann mit einem herkömmlichen Multitester durchgeführt werden.
Stromversorgung der IP-Kamera über Twisted Pair

Weiterlesen: Tiefe der Stromkabelverlegung

Schlussfolgerungen und nützliches Video zum Thema

Das folgende Video zeigt eine Haushaltsversion des Kabelcrimpens, die Verwendung eines Spezialwerkzeugs und einen Schritt-für-Schritt-Prozess.

Obwohl dieses Video technisch nicht ganz korrekt ist, wird es Ihnen helfen, die Essenz des Prozesses besser zu verstehen.

Der Vorgang des Crimpens der Kupferadern eines Netzwerkkabels lässt sich ohne große Schwierigkeiten theoretisch studieren. In der Zwischenzeit ist auch bei Vorhandensein von theoretischem Wissen eine praktische Fähigkeit erforderlich.

Tatsächlich entwickelt sich diese Fähigkeit ziemlich schnell, selbst wenn Sie sich zum ersten Mal der Arbeit stellen müssen. Ein unerfahrener Meister kann zwar nicht darauf verzichten, ein paar Plastikgabeln zu verderben - Sie müssen zuerst üben. Dies ist das Gesetz der Praxis.
