Kanalisation in einem Privathaus: Erstellung eines Diagramms und eines Projekts + Arbeitsschritte

Installation von Abwasserleitungen

Fünf wesentliche Anforderungen

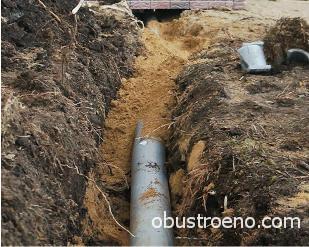

Rohre werden auf ein Sandkissen gelegt und mit Sand bestreut

Zunächst möchte ich Ihnen fünf Grundvoraussetzungen auflisten, ohne die keine einzige Kanalverlegung in einem Privathaus auskommt

Aber ich werde es kurz tun, um Ihre Aufmerksamkeit auf weitere Installationsanweisungen zu lenken.

In jedem Fall müssen Sie überall, wo Sie die Abwasserleitung verlegen - in einem Haus, in einer Wohnung, in einem Keller, auf dem Luftweg oder unter der Erde - eine bestimmte Neigung beachten, die für jeden Durchmesser unterschiedlich ist.

Besonders wichtig sind die Hauptleitungen zum Vorrats- oder Vorlaufbehälter – vom richtigen Gefälle hängt die Qualität des Ablaufs ab. Wenn Sie es mehr als nötig machen, wäscht das Wasser den Kot, ohne ihn wegzuspülen, und wenn es weniger ist, werden aufgrund der geringen Intensität der Flüssigkeitsbewegung erneut Voraussetzungen für eine Verstopfung geschaffen.

Wenn es sich um eine Abwasserverkabelung in einer Wohnung handelt, werden dort kurze Abschnitte der Rohrleitung erhalten, in einem Privathaus nehmen sie jedoch erheblich zu, was Überarbeitungen erfordert

Darüber hinaus sollten in Fällen, in denen die Trassenlänge auf der Baustelle 10 m überschreitet, dort Revisionsbrunnen eingerichtet werden.

Bei der Verlegung eines Abwassersystems in einem Privathaus (dh unterirdische Installation) sollten bestimmte Abstände zu Objekten und Bauwerken eingehalten werden, die in SNiP 2.04.03-85 und SNiP 2.04.01-85 berücksichtigt werden.

Um ein Einfrieren der Anlage im Winter zu vermeiden, sollte die Verlegung der Rohrleitung am oder unterhalb des Null-Gefrierpunktes des Erdreiches erfolgen. Da diese Grenze in einigen Regionen Russlands jedoch tiefer als zwei Meter liegt, greift man in solchen Fällen oft auf den Einbau einer Wärmedämmung zurück.

Die Rohrverlegung sollte nur auf einem Sandkissen erfolgen und damit abgedeckt werden, wie auf dem Foto im Untertitel gezeigt.Dies schützt das PVC vor Verformung und Beschädigung durch spitze Steine ​​und Metallgegenstände.

Kanalverkabelung im Zimmer

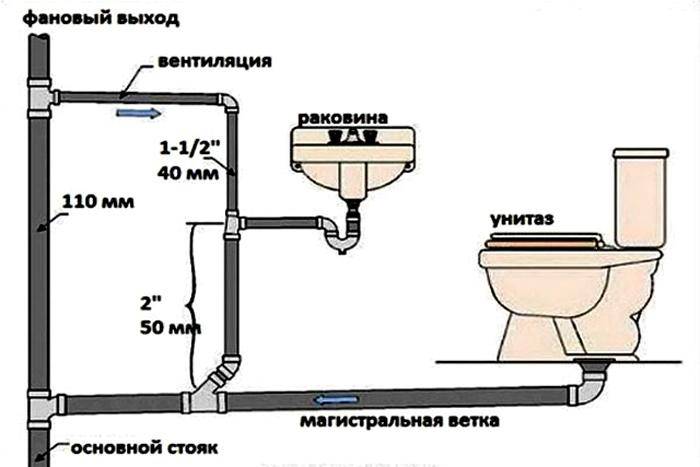

Das Prinzip der Verkabelung

Zunächst sollte klar sein, dass die Kanalisation in einem Privathaus oder einer Wohnung, dh in Innenräumen, grundsätzlich gleich bleibt. Zu 99% wird der Toilettenablauf immer der äußerste Punkt sein - das ist ein 110-mm-Rohr, in das alle anderen Badezimmer bereits eingeführt sind - ein Beispiel für ein solches Gerät ist im oberen Diagramm dargestellt.

In jedem Fall wird am Ausgang des Raumes, sei es eine Steigleitung oder ein Liegestuhl, ein 110-Rohr verwendet, obwohl sich auf der Straße oder im Keller der Durchmesser erhöhen kann, wenn andere Abwassersysteme dort angeschlossen sind.

Berechnung des Volumens von Filteranlagen für die Kanalisation zu Hause

Darunter ist die Verantwortung der Bewohner des Hauses für den ökologischen Zustand des Wohnortes zu verstehen. Und sie hängt in vielerlei Hinsicht von der Reinheit des Grundwassers ab. Daher wurde eine Reihe von Dokumenten entwickelt, die den Wasserverbrauch und die Wasseraufbereitung regeln:

• Bauvorschriften und -vorschriften 2.04.03.85 zur Regelung der externen Kanalisation von Privathäusern sowie zur Anordnung von Sanitärschutzzonen für kleine Schutzbauten;
• SNiP 2.04.01.85 für interne Netze und Wasserversorgung im Hinblick auf die Bestimmung des Abwasservolumens;
• Handbuch zum Verfahren zur Planung technischer Unterstützungssysteme MDS 40.2.200, das Berechnungen zur Berechnung des Abwasservolumens im privaten Wohnungsbau enthält.

Schau das Video

Der Hauptwert bei der Entwicklung eines Klärgrubenprojekts für ein Landhaus ist sein Arbeitsvolumen, das mit dem folgenden Algorithmus berechnet werden kann:

• als Verdrängung der täglichen Menge an ankommendem Abwasser multipliziert mit der Zeit ihrer anaeroben Behandlung in Tagen;
• als Gesamtmenge an Flüssigkeit in allen Abteilungen der Klärgrube;
• der Abstand vom Tankboden bis zum unteren Schnitt des Auslaufrohrs wird berücksichtigt;
• Vom Volumen müssen Sie die Höhe der Sedimentschicht abziehen, die bis zu 20% der Tanktiefe betragen kann, wenn die Reinigung gemäß den Regeln durchgeführt wird - 2 Mal im Jahr kann dieser Indikator ignoriert werden .

Bei der Berechnung mit eigenen Händen, einem eigenen Aufbereitungsgerät mit Endreinigung durch Filterung durch den Boden, ist zu beachten, dass dies bei einem Flüssigkeitsdurchfluss von 3-5 Kubikmetern pro Tag realistisch ist.

Wenn sie höher ist, sollten SBR-Reaktoren verwendet werden oder eine Kombinationskonstruktion mit sowohl anaerober als auch aerober Bakterienbehandlung verwendet werden, wobei die Verwendung einer Belüftung nicht ausgeschlossen wird.

Der Einsatz von biochemischen Stoffen zur Abwasserbehandlung erhöht den Grad der Abwasserreinigung und beschleunigt deren Aufbereitung um das Zehnfache.

Die Anwendung der biochemischen Behandlung von Abwässern ermöglicht es, sie zu 98 % zu reinigen, sodass dieses Wasser zur Bewässerung eines Gartens verwendet werden kann und gleichzeitig eine Ertragssteigerung erzielt wird. Um den Boden zu düngen

Schlamm verwenden.

Anschließen einer Klärgrube an Rohre

Bei der Installation der Kanalisation im Landhaus wird die fertig montierte Kläranlage zu einem einzigen Bauwerk zusammengefasst und an die vom Haus kommende Rohrleitung angeschlossen. Dazu werden Löcher in die Betonringe gebohrt, um einen Überlauf in Form eines kurzen Rohrstücks und ein weiteres Loch für die Einführung der Abwasserleitung zu schaffen.

Diese Elemente sind so eng wie möglich miteinander verbunden und mit einer Abdichtung bedeckt. Bringen Sie die Lüftungssteigleitung heraus. Um die Funktionsfähigkeit und Dichtheit der Klärgrube zu überprüfen, wird der erste Tank mit Wasser gefüllt.Wenn das erste Abwasser in den Akkumulator eintritt, wird ein Bioaktivator verwendet, um einen effizienteren Abfallverarbeitungsprozess zu gewährleisten.

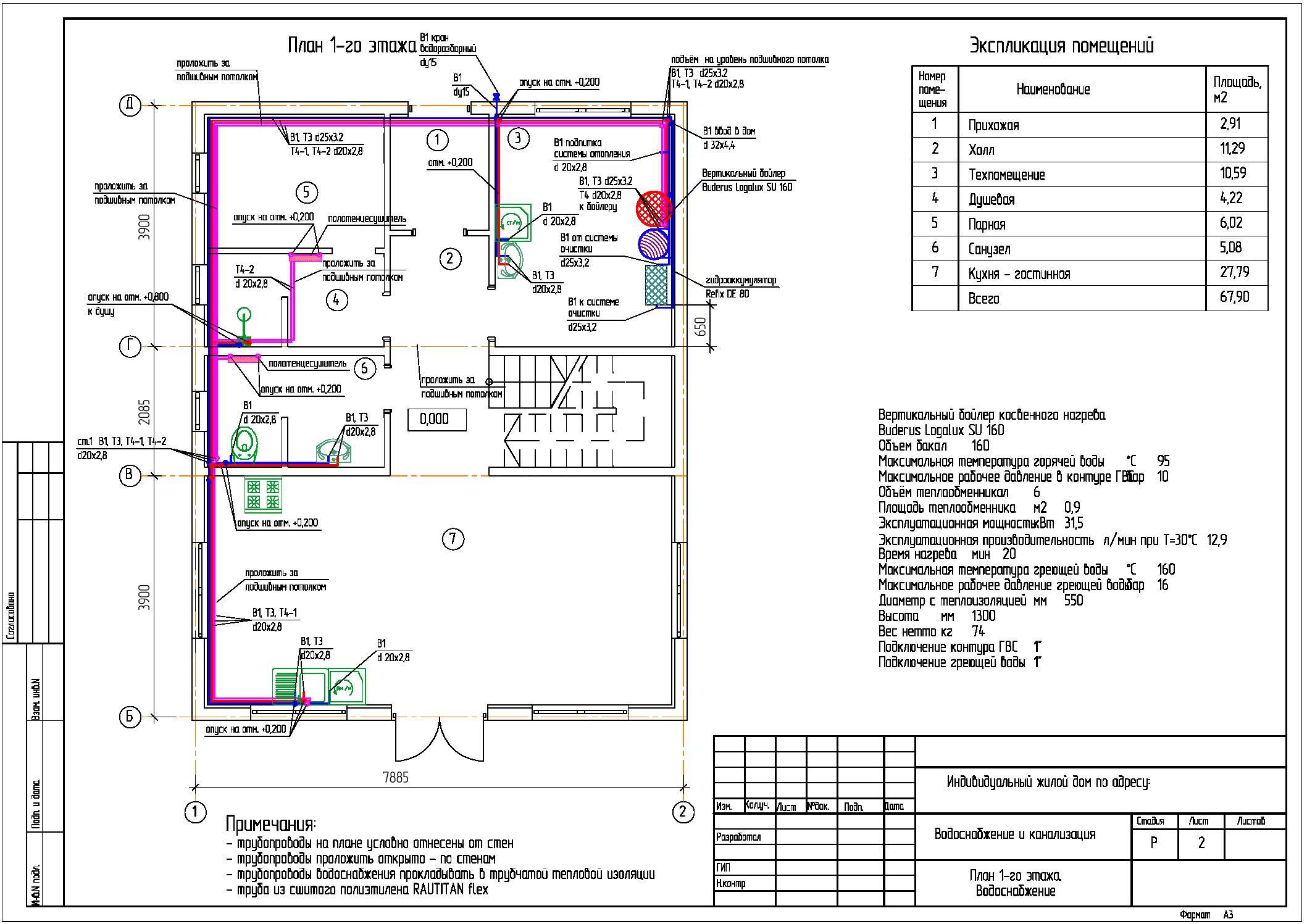

Diagramme

In der Entwurfsphase wird ein vorläufiges Schema erstellt. Dies erspart Ihnen in Zukunft zeitaufwändige Operationen zum Stanzen von technologischen Löchern in Decken und Wänden zum Verlegen von Abwasserrohren.

Das Projekt definiert die Ausrüstung und Geräte, die Orte ihrer Verbindung mit der Kanalisation.

Ein detailliertes Diagramm reduziert die Anzahl der Fahrten zu einem Fachgeschäft für fehlende Teile.

Abbildung 2. Schaltplan zur Bestimmung der Anzahl der Rohre und Formstücke.

Wenn die Arbeiten einer Drittorganisation übertragen werden, vereinfacht das Projekt die Kontrolle der Zuverlässigkeit der Schätzungen in den Abschnitten „Materialien“ und „Durchgeführte Arbeiten“.

Materialauswahl

Mit der Produktpalette können Sie Kommunikationen beliebiger Komplexität und Konfiguration erstellen - Hersteller produzieren: Rohre mit verschiedenen Längen und Durchmessern, Adapter, Verbindungen, Winkel und Biegungen, Verbindungsstücke. Sie alle werden Formteile (Styling) genannt.

Für die Kanalisation in einem einzelnen Wohnhaus wählen sie zwischen käuflich zu erwerbenden Produkten aus Gusseisen oder Kunststoff. Edelstahl- und Stahlkommunikationen in Einzelkonstruktionen wurden aufgrund der hohen Kosten und Installationsmerkmale, die ohne spezielle Schweißgeräte nicht durchgeführt werden können, nicht verbreitet.

Gusseisen

Gusseisenkanäle werden auch selten in Kanalisationslayouts in Privathaushalten verwendet:

• Komponenten sind viel teurer als Kunststoffkomponenten;
• die Masse der Rohre erschwert den Transport;
• Installation ist ohne ein Team von Assistenten nicht möglich;
• zum Abdichten von Fugen werden Packungs- und Zementkitte verwendet, die technologisch nicht fortgeschritten sind;
• Der Anschluss, der im ursprünglichen Sanitärprojekt nicht vorgesehen ist, ist ohne teilweise Zerstörung der gesamten Struktur schwierig.

Gusseisenprodukte eignen sich für die Installation in Kühlräumen, da sie im gefrorenen Zustand mit einer Lötlampe erhitzt werden können.

Abbildung 3. Fittings aus Gusseisen.

In Einzelkonstruktion Gusseisenrohre mit der ChK-Kennzeichnung (Gusseisenkanal) und moderne Modelle für die steckdosenlose InstallationSML genannt. Letztere haben eine deutlich geringere Masse und werden mit Klemmen verbunden. Es ist erlaubt, Gusseisenprodukte mit der Kennzeichnung VSHCHG und CHNR zu verwenden, aber dies sind Spezialprodukte für die Druckwasserversorgung und unterirdische Kanalisation, ihre Kosten sind hoch und zu Hause werden sie nur verwendet, wenn sie "für ein Lied" kaufen konnten.

Kunststoff

Kunststoffrohre und Zubehör:

• dauerhaft;
• erfordern keine Dichtungsfugen;
• einfache Montage durch eine Person
• unempfindlich gegen aggressive Flüssigkeiten.

Berücksichtigen Sie beim Kauf, dass es drei Arten von "Kunststoff" gibt:

1. Polyethylenprodukte sind billiger als andere Typen, aber es ist unerwünscht, sie zur Installation von Abwasserkanälen in den Räumlichkeiten des Hauses zu verwenden. Rohre werden bei Temperaturänderungen verformt, während die Dichtheit in den Verbindungen gebrochen wird. Das Material ist jedoch UV-beständig und somit für Regenwasserkanäle geeignet.
2. Die Kosten für Komponenten aus Polyisopropylen sind hoch, aber sie unterliegen keiner Verformung, wenn sie Temperatur ausgesetzt werden, sie können mit Metallbürsten gereinigt werden, Chemikalien schaden nicht.
3. Abwasser aus Polyvinylchlorid (PVC) ist die beste Wahl in Bezug auf Preis und Verbrauchereigenschaften. Zu den Nachteilen gehört die Unfähigkeit, beim Reinigen Metallbürsten zu verwenden. Kochendes Wasser, das in die Kanalisation gelangt, führt zu Verformungen. Aber einen solchen Fall kann man sich nur schwer vorstellen - niemand badet bei einer Wassertemperatur über 80 ° C. Bei Frost ist es nicht möglich, Rohre mit offener Flamme zu heizen, daher wird Polyvinylchlorid in unbeheizten Räumen nicht verwendet.

Die Verbindungen von PVC-Rohren und Standardfittings ohne Gewinde werden mit speziellen Gummi- (Silikon-) Ringen zuverlässig abgedichtet. Um die Montage zu erleichtern, kaufen sie Silikondichtmittel für Sanitärinstallationen. Die Zusammensetzung der "Versiegelung" enthält Zusätze, die die Entwicklung von Pilzen und Schimmel an den Fugen verhindern.

Abbildung 4. PVC-Produktpalette.

Es gibt, aber nicht weit verbreitete, muffenlose Systeme, bei denen die Verbindung durch Kleben erfolgt. Der Nachteil ist, dass es nicht funktioniert, die zusammengesetzte Struktur ohne mechanische Zerstörung zu ändern.

Der Durchmesser von Abwasserrohren und Formstücken hängt von der angeschlossenen Ausrüstung ab. Die empfohlenen Größen sind in der Tabelle zusammengestellt.

Santechpribor	Minimaler Innendurchmesser, mm
Waschen	50
Waschbecken	50
Waschmaschine	32
Spülmaschine	40
Toilette	100
Abfluss für Heizgeräte	32
Riser in einem einstöckigen Haus	100
Riser in einem zweistöckigen Gebäude	150

Nebenleitungsinstallation

Gleichzeitig muss der Durchmesser der Löcher, die sich am Abfluss bei den Sanitärprodukten befinden, die gleichen Eintrittspunkte zum Hauptkanal haben.

Und um Rohre mit verschiedenen Durchmessern zu verbinden, werden spezielle Armaturen verwendet.

Für die korrekte Durchführung solcher Arbeiten müssen folgende Bedingungen berücksichtigt werden:

1. Die Länge jeder Stichleitung sollte nach derzeitiger Norm 10 m nicht überschreiten.
2. Um mit Rohren zu arbeiten, wird empfohlen, eine Metallsäge zum Schnitzen von Metall zu verwenden. Es ist zu beachten, dass der Schnitt ausschließlich senkrecht zur Längsachse erfolgen muss.
3. Abzweigrohre werden unter Berücksichtigung einer bestimmten zum Abfluss gerichteten Neigung verlegt. Daher wird empfohlen, Optionen mit einem Durchmesser von 50 mm mit einer Neigung von 3 cm pro Meter herzustellen, größere Rohre jedoch mit 2 cm.

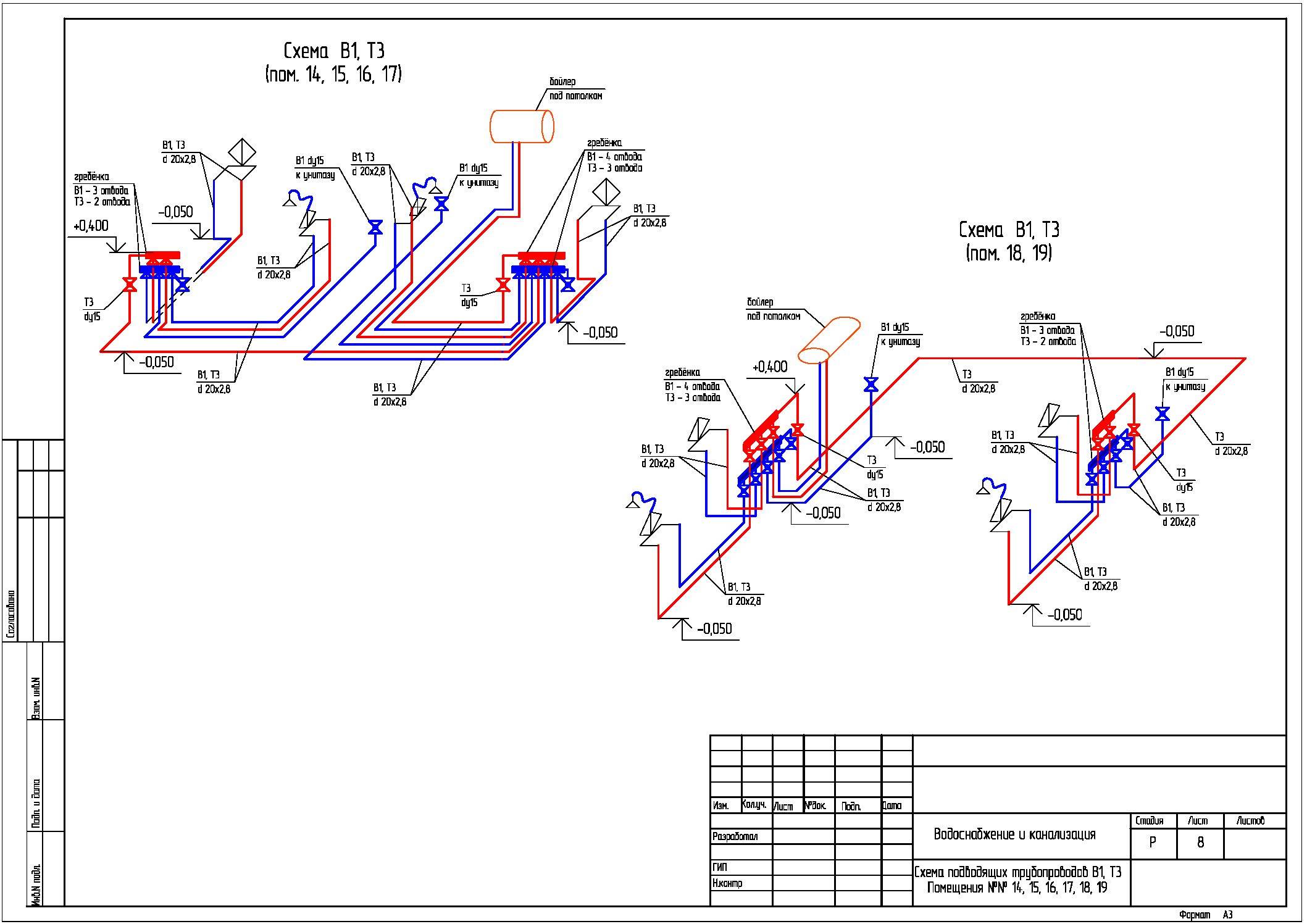

Arten und Anordnung von Wasserversorgungssystemen in einem Privathaus

Es gibt zwei Methoden, um Wasser zu den Verbrauchsstellen zu bringen. Die Auswahl des Schaltplans hängt von den Parametern des Netzwerks sowie davon ab, wie intensiv der Wasserverbrauch sein wird.

Reihen- oder T-Verbindung

Ein Wasserversorgungsschema dieser Art in einem Privathaus impliziert, dass ein Wasserhahn, eine Dusche und andere Punkte nacheinander angeschlossen werden.

Vorteile dieser Lösung:

• einfache Installation - beim Anschließen zusätzlicher Elemente sind keine besonderen Kenntnisse erforderlich;
• niedrige Kosten - es werden zweimal weniger Rohrsegmente verwendet;
• Kompaktheit - T-Stücke werden direkt in der Nähe der Wasserstellen montiert.

Allerdings gibt es auch Nachteile. Wenn alle Verbraucher gleichzeitig eingeschaltet werden, kommt es zu einem erheblichen Druckabfall im Wasserversorgungsnetz. Das Verbinden eines neuen Benutzers ist problematisch. Ein weiteres T-Stück wird benötigt.

Verteiler- oder Parallelschaltung

Kollektor Sanitär

Es handelt sich um eine Installation von einem oder zwei Splittern - für die Warm- und Kaltwasserversorgung, an die die zu jedem Verbraucher führenden Abzweigungen angeschlossen sind.Um aus einem solchen Plan einen Eyeliner zu machen, ist eine größere Anzahl von Rohren erforderlich, aber gleichzeitig hilft sein Funktionsprinzip, einen konstanten Druck aufrechtzuerhalten.

• Bequemlichkeit - alle wichtigen Punkte sind an einem Ort;
• Zuverlässigkeit - Jedem Verbraucher wird ein Rohr zugeführt, wodurch die Möglichkeit von Undichtigkeiten erheblich verringert wird.
• Druckstabilität - der Kollektor verteilt den Druck gleichmäßig auf alle Verbraucher, sodass der Druck im System auch dann nicht abfällt, wenn Sie alle Hähne gleichzeitig öffnen.

Zu den Nachteilen gehören hohe Kosten aufgrund eines erhöhten Materialverbrauchs und die Notwendigkeit, Platz für die Installation und den Anschluss von Kollektoren bereitzustellen.

Prinzip der Wasserversorgung

Die Installation des Wasserversorgungssystems erfolgt nach einem Sackgassen-, Zirkulations- oder kombinierten Verfahren. "Taube" Zweige, die mit einem Stecker enden, sind sparsamer, aber es gibt Unannehmlichkeiten bei der Warmwasserversorgung. Wenn Sie den Wasserhahn öffnen, müssen Sie eine Weile warten, bis das Wasser eine Sackgasse erreicht.

Geschlossene Zirkulationszweige sind praktischer und bequemer, aber ein solches Projekt erfordert nicht nur mehr Rohrabschnitte, sondern auch eine spezielle Pumpe.

Kanalisation zum Selbermachen im Bad: eine Schritt-für-Schritt-Anleitung

Wie bei einem Wohnhaus umfasst die Kanalisation eines Bades ein internes und ein externes System. Selbst wenn das Gebäude über ein Trockendampfbad verfügt, muss die Flüssigkeit aus der Dusche abgelassen werden. Das Wassersammelsystem hängt davon ab, wie die Böden verlegt sind. Das Abwassersystem wird in der Entwicklungsphase in das Badprojekt aufgenommen und in der Anfangsphase des Baus verlegt, noch bevor die Böden ausgestattet sind.

Wenn Holzböden aus Brettern verlegt werden sollen, können die Elemente eng oder mit kleinen Lücken verlegt werden. Wenn die Beschichtung fest installiert ist, werden die Böden mit einer Neigung von einer Wand zur anderen gebildet. Als nächstes sollten Sie den tiefsten Punkt in der Nähe der Wand finden und an dieser Stelle eine Lücke lassen, wo später die Dachrinne (auch mit Gefälle) installiert wird. Am tiefsten Punkt seiner Platzierung wird eine Verbindung zum Abwasserabflussrohr hergestellt.

Wenn der Holzboden mit Schlitzen ausgeführt wird, sollten kleine Lücken (5 mm) zwischen den Dielen gelassen werden. Unter dem Boden wird ein Betonsockel mit einer Neigung zum zentralen Teil des Raums hergestellt. In diesem Bereich werden eine Regenrinne und ein Abwasserrohr installiert. Anstelle eines Betonsockels können Metallpaletten auf den isolierten Boden unter einem Holzdeck gelegt werden. Wenn die Böden selbstnivellierend oder gefliest sind, wird am unteren Punkt des Gefälles eine Wasseraufnahmeleiter installiert, die die Abflüsse in das Rohr abführt.

Verwendung von Klärgruben für Abflüsse aus dem Bad

Eine Schritt-für-Schritt-Anleitung zum Bau eines Abwasserkanals in einem Bad mit Ihren eigenen Händen

Für die Installation von Abwasserrohren müssen Gräben mit einer Neigung von 2 cm pro 1 m gebildet werden, deren Tiefe 50-60 cm beträgt, und am Boden dieser Gräben sollte ein Kissen angebracht werden. Dazu wird eine 15 cm dicke Sandschicht gegossen und sorgfältig verdichtet. Vergessen Sie in diesem Fall nicht die Steigung.

Als nächstes wird die Installation der Abwasserleitung durchgeführt. Polypropylenrohre mit einem Durchmesser von 100 mm werden in Gräben verlegt. Bei Bedarf ist ein Kanalsteigrohr ausgestattet. Es muss mit Klammern an der Wand befestigt werden. Achten Sie darauf, die Belüftung zu organisieren. Wenn das System fertig ist, wird der Bodenbelag unter Verwendung einer der zuvor besprochenen Methoden verlegt.

Nach Abschluss aller Arbeiten werden die im Projekt vorgesehenen Leitern und Gitterroste an den vorgesehenen Stellen an das System angeschlossen. In dem Bereich, in dem der Wassereinlass mit dem Auslassrohr verbunden ist, ist es wünschenswert, einen Siphon zu installieren. Es verhindert das Eindringen von Gerüchen aus dem Abwasserkanal zurück in den Raum. Meistens sind Leitern mit eingebauten Wasserdichtungen ausgestattet.

Abwasserrohre im Bad

Im Angebot finden Sie Dachrinnen aus Asbestzement, Kunststoff oder Gusseisen. Es wird nicht empfohlen, Produkte aus Holz und Stahl zu verwenden, weil. sie zerfallen schnell unter dem Einfluss von Feuchtigkeit. Der zulässige Mindestdurchmesser der Rinne beträgt 5 cm.Wenn das Projekt das Vorhandensein einer Toilettenschüssel oder anderer sanitärer Einrichtungen vorsieht, wird diese installiert und angeschlossen. Damit sind die Arbeiten zur Organisation des internen Abwassers abgeschlossen. Das externe System wird in der zuvor beschriebenen Weise ausgeführt und kann eine Klärgrube oder ein Entwässerungsbrunnen sein.

Kanalbau in einem Privathaus: Lüftungsschema im Bad

Der Luftaustausch im Bad kann auf verschiedene Arten organisiert werden. Jeder von ihnen hat seine eigenen Eigenschaften und Vorteile. Nachdem Sie die Besonderheiten jeder Methode studiert haben, können Sie die beste Option für ein Bad auswählen.

Die erste Methode besteht darin, eine Öffnung zur Frischluftzufuhr zu schaffen. Es sollte hinter dem Heizofen in einer Höhe von 0,5 m über dem Boden platziert werden. Die Abluft wird durch die Öffnung auf der gegenüberliegenden Seite abgeführt. Es muss in einer Höhe von 0,3 m über dem Boden platziert werden. Um die Bewegung des Luftstroms am Auslass zu erhöhen, müssen Sie einen Abluftventilator installieren. Alle Öffnungen sind mit Gittern verschlossen.

Abwassersystem für eine Toilette in einem Bad mit Klärgrube und Belüftung

Die zweite Methode besteht darin, beide Löcher in derselben Ebene zu platzieren. In diesem Fall wirken sich die Arbeiten auf die Wand aus, die derjenigen gegenüberliegt, an der sich der Ofen befindet. Der Einlasskanal befindet sich in einer Höhe von 0,3 m über dem Boden, in einem ähnlichen Abstand von der Decke muss ein Auslassloch hergestellt und ein Ventilator darin installiert werden. Kanäle sind mit Gittern verschlossen.

Die dritte Methode eignet sich für Fußböden, bei denen die Dielen mit Lücken verlegt werden, um Flüssigkeit abzulassen. Der Einlass erfolgt in einer Höhe von 0,3 m über dem Boden an der Wand hinter dem Ofen. In diesem Fall ist die Installation eines Abluftkanals nicht erforderlich, da die Abluft durch die Lücken zwischen den Platten austritt.

Sanitär in Privathaushalten

1. Ausgehend von den Wasserverbrauchern werden im Haus vorbereitete Rohre verlegt.
2. Die Rohre werden mit einem Adapter an die Verbrauchsstelle angeschlossen, so dass ein Wasserhahn zum Absperren des Wassers installiert werden kann.
3. Rohre werden zum Kollektor verlegt. Es ist ratsam, Rohre nicht durch Wände sowie Trennwände zu führen, und wenn dies geschehen muss, schließen Sie sie in Gläser ein.

Für einfachere Reparaturen die Rohre 20-25 mm von den Wandflächen entfernt platzieren. Erstellen Sie bei der Installation von Abflusshähnen ein leichtes Gefälle in ihre Richtung. Die Rohre werden mit speziellen Clips an den Wänden befestigt und alle 1,5 bis 2 Meter auf geraden Abschnitten sowie in allen Eckverbindungen installiert. Fittings sowie T-Stücke werden verwendet, um Rohre in Winkeln zu verbinden.

Beim Anschließen von Rohren an den Kollektor werden immer Absperrventile installiert (dies wird für Reparaturen und die Möglichkeit benötigt, den Wasserverbrauch abzuschalten).

Die Wahl der Lage des Badezimmers in einem Dorfhaus

Damit ein Badezimmer in einem Holzhaus schön und funktional ist, ist es wichtig, seinen Standort richtig zu wählen.Da die Wasserversorgung und -ableitung für das normale Funktionieren des Badezimmers und der Toilette erforderlich ist, sollte sich das Badezimmer in einem Holzhaus in der Nähe der Wasserquelle befinden und auch Zugang zum Abwassersystem haben.

Wichtig: Laut SNIP sollte der Mindestabstand von Haus und Keller zur Außentoilette mindestens 12 m betragen, vom Brunnen zur Kanalisation oder Kompostierung mindestens 8 m.

Ungefährer Grundriss eines Herrenhauses in einem Vorortgebiet

Die Wahl des besten Badezimmertyps

Die Methode zur Anordnung der Kanalisation und der Toilette hängt davon ab, wie viel Zeit pro Jahr geplant ist, um in der Hütte zu leben (dauerhaft oder saisonal). Es gibt verschiedene Arten von Toiletten für Landhäuser oder Cottages:

Trockenschrank - ein kompaktes tragbares Gerät, bestehend aus einem Toilettensitz und einem Reservoir darunter. Der Tank enthält eine spezielle Flüssigkeit, die menschliche Abfallprodukte chemischen oder organischen Angriffen aussetzt und sie in Wasser, Pulver oder Kompost verwandelt.

Tipp: Der Hauptnachteil von Trockenschränken ist das schnelle Befüllen und die Notwendigkeit, den Inhalt des Tanks zu entsorgen.

Kompakter Trockenschrank - ein Badezimmer auf dem Land, Foto

Rückschlagschrank - ein Abfallentsorgungssystem, bei dem es sich um eine isolierte Toilette im Haus handelt, wenn die Toilette über ein Rohrsystem mit einer Senkgrube verbunden ist;

Hinweis: Ein wichtiges Designmerkmal des Backlash-Schranks ist ein Belüftungssystem, das die Ansammlung unangenehmer Gerüche im Raum verhindert.

Das Design des Backlash-Schranks - ein Badezimmer auf dem Land, Foto

Puderschrank - eine trockene Abfallentsorgungsmethode, bei der die Toilette im Haus direkt mit einer kastenartigen Senkgrube verbunden ist. Eine periodische Abfallschicht wird mit Torf bedeckt, um sie zu neutralisieren. In diesem Fall sollte der Tankkasten regelmäßig gereinigt werden.

Das Gerät Puderschrank in einem Landhaus

Tipp: Bei einem ständigen Wohnsitz in einem Landhaus ist der Backlash-Schrank die bequemste und praktischste Art, die Toilette auszustatten. Die restlichen Optionen eignen sich eher für den gelegentlichen oder saisonalen Einsatz.

Bestimmung der Größe des Badezimmers

Ein Badezimmer in einem Privathaus kann auf verschiedene Arten organisiert werden:

• als vollwertiges Badezimmer (mit Dusche, Wanne und Toilette);
• wie eine Toilette (nur eine Toilette und ein Waschbecken).

Empfehlung: Für die Bequemlichkeit aller Bewohner des Hauses sollte es ein Badezimmer pro Etage geben.

Die Abmessungen des Badezimmers in einem Privathaus hängen direkt davon ab, welche Art von Sanitär- und Haushaltsgeräten dort installiert werden sollen. Wenn der Hygieneraum nur eine Toilettenschüssel und ein Waschbecken umfasst, kann seine Fläche 2-3 Quadratmeter betragen.

Das Layout einer kleinen Toilette in einem Privathaus

Wenn im Badezimmer eine Duschkabine installiert werden soll, sollte die optimale Fläche 3-4 Quadratmeter betragen. Eckinstallationen sparen Platz, aber alle Geräte müssen in einem bestimmten Abstand voneinander platziert werden, damit sie bequem verwendet werden können.

Planungsmöglichkeiten für ein Kombibad im Holzhaus

Wenn im Raum eine Badewanne, eine Waschmaschine und Schränke zur Aufbewahrung verschiedener Badutensilien installiert sind, sollten die Abmessungen des Badezimmers 5 m² betragen.

Optionen für die rationale Planung eines Badezimmers in einem Privathaus, Foto

Merkmale der Einrichtung eines Hygieneraums in einem Holzgebäude

Die Einrichtung eines Badezimmers in einem Holzhaus hat einige Besonderheiten. Die linearen Abmessungen einer Holzkonstruktion während des Schrumpfens ändern sich ständig, dies sollte beim Bau eines Badezimmers und einer Toilette berücksichtigt werden. Wie macht man aus einer Bar ein Badezimmer in einem Haus?

Dazu wird ein Gleitrahmen verwendet. Die Technologie zum Errichten des Sockels eines Badezimmers in einem Blockhaus besteht darin, Metall- oder Holzprofile in vertikale Rillen der Baumstämme einzubauen, wodurch der Sockel der Badezimmerstruktur starr befestigt werden kann. Überlappungen werden mit Hilfe von breiten Stämmen verstärkt, die sich in einem Mindestabstand voneinander befinden. Dann werden flexible Wasser- und Abwasserrohre verlegt, Elektrokabel verlegt und am Ende die gesamte Kommunikation mit Gipskartonplatten oder Schindeln vernäht.

Hinweis: Die Verwendung eines Gleitrahmens beim Bau eines Badezimmers ermöglicht es dem Raum, dem Schrumpfen des Hauses zu widerstehen, ohne die Rohrleitungen zu beschädigen.

Anordnung eines Badezimmers auf einem Schieberahmen - ein Badezimmer in einem Blockhaus

Das ist interessant: Smart Home wird dem Garten folgen

Installation von Sanitäranlagen und anderen Komponenten des Systems

Bereiten Sie vor der Installation von Rohren deren Standorte so gut wie möglich vor. Für den Installationsprozess benötigen Sie eine Schere zum Trimmen, ein Maßband und einen Schweißlötkolben. Es wird empfohlen, Platz von unnötigen Elementen freizugeben. Es ist zwingend erforderlich, Gummidichtungen in den Andockstellen zu installieren. Ihre Abwesenheit führt zu Lecks. Bei der Installation ist zu beachten, dass die Neigung der Rohre in Bezug auf die Hauptsteigleitung des Geräts innerhalb von 3 cm pro 1 m des Rohrs liegen sollte.In Fällen, in denen ein T-System verwendet wird, erfordert jeder neue Abzweig Installation von Edelstahlhähnen.

Installation von Dusche und Badewanne

Für die einwandfreie Funktion der Dusche oder Badewanne sind beim Einbau folgende Punkte zu beachten:

• Stromversorgung (mit zusätzlicher Isolierung gegen Feuchtigkeit), warmes und kaltes Wasser, Kanalisation;
• Der Auslass des Kabinenabwassers gemäß der Norm sollte 70 mm von der Bodenoberfläche bis zum Abwasserrohr nicht überschreiten (wenn dieser Parameter überschritten wird, sollte eine zusätzliche Installation des Podests durchgeführt werden);
• Obligatorisches Auftragen von Dichtmittel auf die Fugen.
• Die Installation des Abflusses umfasst die folgenden Prozesse:
  • Anschließen des Ablaufschlauchs der Kabine oder des Bades an den Abwasserkanal;
  • Abdichtende Behandlung von Fugen;
  • Installation einer Dichtung im Abflussloch;
  • Oberflächenbehandlung mit Silikon.
• Wenn ein Abzweig vorhanden ist, sollte ein Wasserhahn aus Edelstahl installiert werden.

Installation einer Spüle, Waschbecken, Waschtisch

Was sind die wichtigsten Punkte, die bei der Installation solcher Geräte zu beachten sind?

1. Der richtige Vergleich der Größe der Versorgungsleitungen und der Lage des Waschbeckens, der Spüle oder des Spülbeckens.
2. Installation von Edelstahlhähnen (wenn dieses Element im Gesamtschema des Systems enthalten ist).
3. Abdichtarbeiten sind ausschließlich an trockenen Armaturen durchzuführen (Haushaltsfön ist möglich).
4. Vermeiden Sie den Kontakt der Hände mit den Kontaktflächen.
5. Installieren Sie Paronit-Dichtungen zwischen den Kunststoffteilen und dem leitfähigen Metallrohr.
6. Trimmen von Standardfittings (eine leichte Abweichung beim Schneiden führt zu Undichtigkeiten an der Verbindungsstelle).
7. Obligatorisches Auftragen von Schmiermittel (Silikondichtmittel) auf Dichtungen.
8. Gemäß den Empfehlungen von SNiP beträgt die Installationshöhe der Rohrleitungen 80-85 cm.

Empfehlungen für die Installation einer Toilette

Moderne Modelle von Toilettenschüsseln bieten spezielle Löcher zur Befestigung des Geräts an der Bodenfläche. Die Installation der Geräte erfolgt nach folgendem Prinzip:

• Anschließen des Geräts an die Kanalisation über einen gewellten Auslass;
• Installieren der Wellendichtung am Auslassdampfer der Toilettenschüssel;
• Abdichten der Fuge zwischen Toilette und Boden.

Der Anschluss der Wasserversorgung und Kanalisation erfordert folgende Schritte:

• Anschließen eines flexiblen Schlauchs mit einem FUM-Klebeband;
• Installation eines Edelstahl-Absperrventils am Rohr;
• Befestigung des Ablaufrohres in der Muffe des Abwasserrohres.

Kanalinstallation

Abwasserrohre werden mit einem hermetischen Gummiband mit der Armatur verbunden. Der Prozentsatz der Neigung beträgt zwei bis fünfzehn Einheiten - der Unterschied zwischen dem Ende am Anfang und dem Ende des Rohrs sollte 2 bis 15 cm betragen.Wenn Sie die Richtung des Abwasserkanals ändern, sollte der Grad der Drehung größer sein als die direkte. Rohre zum Anschluss an die Steigleitung müssen in einem Winkel von weniger als 45° angeschlossen werden.

Installation einer Waschmaschine, Spülmaschine und anderer ähnlicher Geräte

Installation von sanitären Einrichtungen wie Waschmaschinen, Geschirrspülern etc. erfordert die Einhaltung der folgenden Anforderungen:

• In Ermangelung eines Rückschlagventils werden sie nicht ohne Berücksichtigung der Füllstandsbegrenzung (Position des Auslassschlauchs) installiert - der Hersteller legt diesen Parameter individuell fest.
• Obligatorischer Einbau eines Siphons zur Vermeidung von Undichtigkeiten.
• Bereitstellung einer stationären Wasserableitung.
• Das Gerät wird mit 3/4-Zoll-Schläuchen an das Sanitärsystem angeschlossen.Zusätzlich sollten Gummidichtungen eingebaut werden.
