Anordnung der Wasserversorgungsleitungen in einer Wohnung: Gemeinsame Schemata und Umsetzungsmöglichkeiten

Wie ist die Installation von Sanitäranlagen in einem Privathaus

Installation von Wasserleitungen

Nachdem Sie das Layout der Sanitäranlagen eines Privathauses erstellt haben, können Sie mit der direkten Installation der technischen Kommunikation fortfahren. Vorgefertigte Schaltpläne sollten nicht nur die genauen Koordinaten der Platzierung von Rohren, Formstücken und Sanitärelementen enthalten, sondern auch deren Maßparameter. Es sollte berücksichtigt werden, dass die falsche Auswahl des Durchmessers von Rohrleitungen die Effizienz des Funktionierens von Ingenieurnetzen verringert. Um die Installation auszustatten, muss der Meister über die Fähigkeit verfügen, technische Zeichnungen zu lesen. Die Installation der Sanitärinstallation in einem Privathaus erfolgt nach Abschluss des Baus der Box und der Anordnung des Daches.

Installationsregeln Sanitär eines Privathauses:

• die Platzierung des Eintrittspunkts der Leitung zur Wasserversorgung eines Privathauses erfolgt in einem Abstand von mindestens 1,5 m vom Austrittspunkt der Kanalisation, Gasleitung oder Heizungsanlage;

• Unmittelbar hinter der Wand, an der sich der Wassereintrittspunkt befindet, müssen Sie einen Wassermesspunkt ausstatten. Dieser Knoten wird am besten mit einem Hub kombiniert, der die Möglichkeit bietet, ein erhöhtes Wasservolumen zuzuführen (dies kann beim Löschen von Bränden und in anderen Fällen erforderlich sein);

• Abteilungsabsperrventile befinden sich vor der Wasserzählereinheit, und danach ist ein hausinternes Absperrventil installiert.

• die Berechnung des Durchmessers der Wasserleitungen erfolgt unter Berücksichtigung der geplanten Wasserverbrauchsmengen und der Anzahl der Sanitärelemente für den Wasserverbrauch;

• die Verlegung der internen Rohrleitung und Kanalisation eines Privathauses erfolgt meistens im Keller;

• Bei Wasserleitungen eines Privathauses mit großer Länge müssen drei Umwälzpumpen installiert werden, von denen zwei erforderlich sind, um die Wasserversorgung bei minimalem und maximalem Wasserverbrauch sicherzustellen, und die dritte als Backup-Ausrüstung dient ;

• interner Neigungswinkel private Hausinstallation hängt vom Durchmesser der Rohre ab und ist im Sanitärplan angegeben.

Lesen Sie das Material zum Thema: So wählen Sie Rohre für die Wasserversorgung aus

Installation einer externen Kanalisation

Regeln für die Anordnung externer Elemente der Wasserversorgung und Kanalisation eines Privathauses:

• das Verlegen von Rohren im Boden sollte in einer Tiefe erfolgen, die den Gefrierpunkt überschreitet.

• an der Kreuzung von Abwasserleitungen mit Wasserleitungen werden letztere um mindestens 0,4 m über den Abwasserleitungen verlegt.Um Gusseisen- und Kunststoffrohre vor mechanischer Verformung zu schützen, werden an den Kreuzungen spezielle Ummantelungen aus widerstandsfähigem Stahl installiert. Die Länge einer solchen Hülle sollte 10 m (in jeder Richtung) für sandige Böden und 5 m für Böden auf Tonbasis überschreiten;

• Leitungskreuzungen müssen in einem Winkel von 90 Grad ausgeführt werden;

• Bei paralleler Verlegung von Wasserversorgung und Kanalisation sollte der Abstand zwischen den Außenwänden von Rohren mit einem Durchmesser von bis zu 20 cm mehr als 1,5 m betragen.

Die Installation der internen und externen technischen Kommunikation eines Privathauses ist ein komplexer Prozess, dessen Erfolg weitgehend von einem professionell erstellten Sanitärplan abhängt. Für das normale und sichere Funktionieren der Wasserversorgung oder des Abwassersystems müssen die Anforderungen von SNiP strikt eingehalten werden.

Sanitär auf Sammler

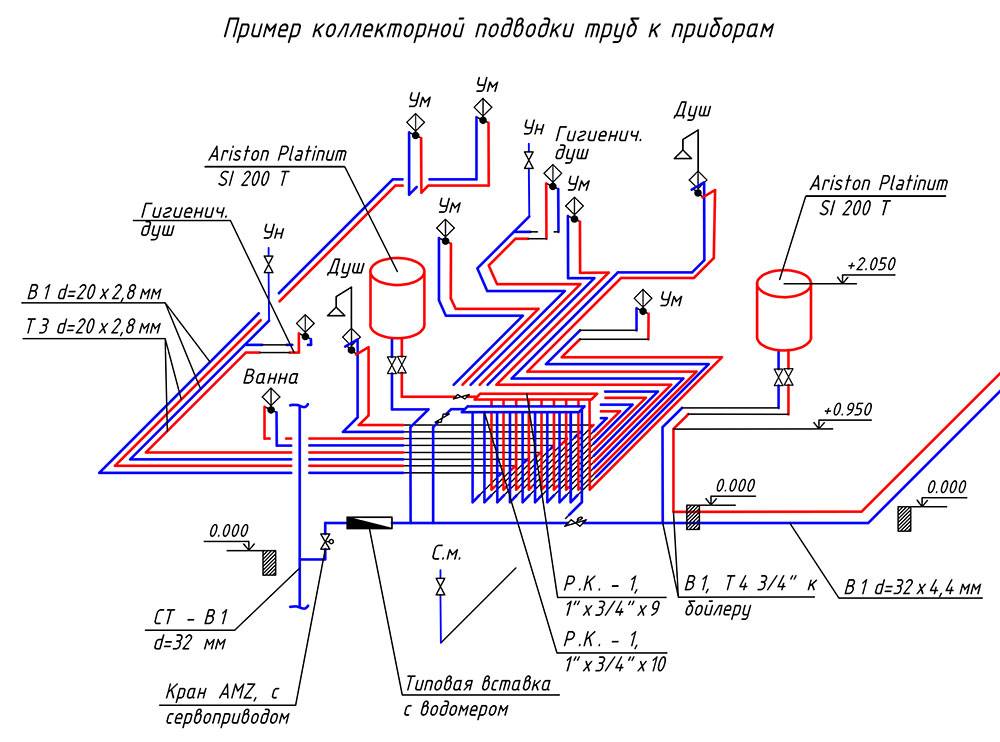

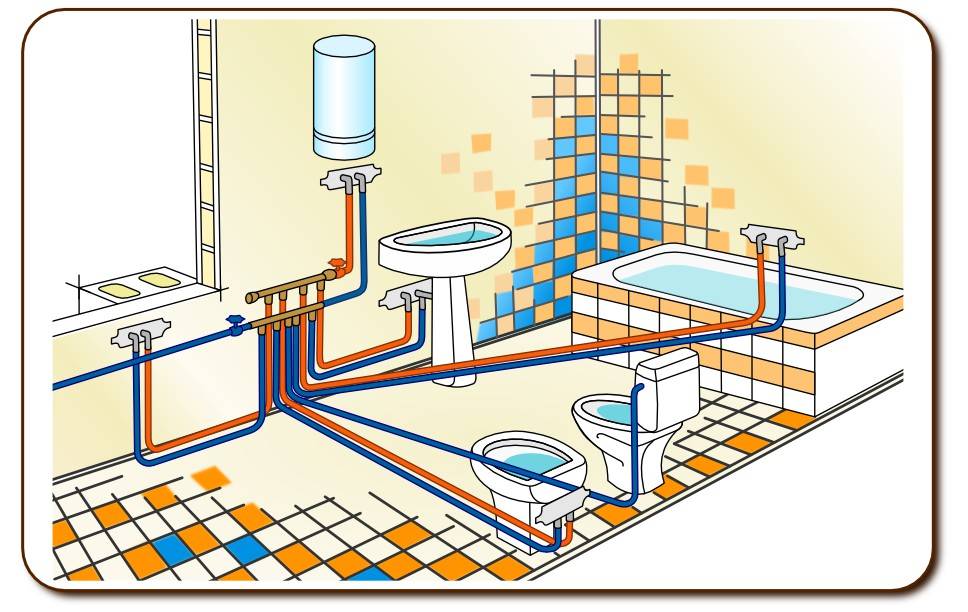

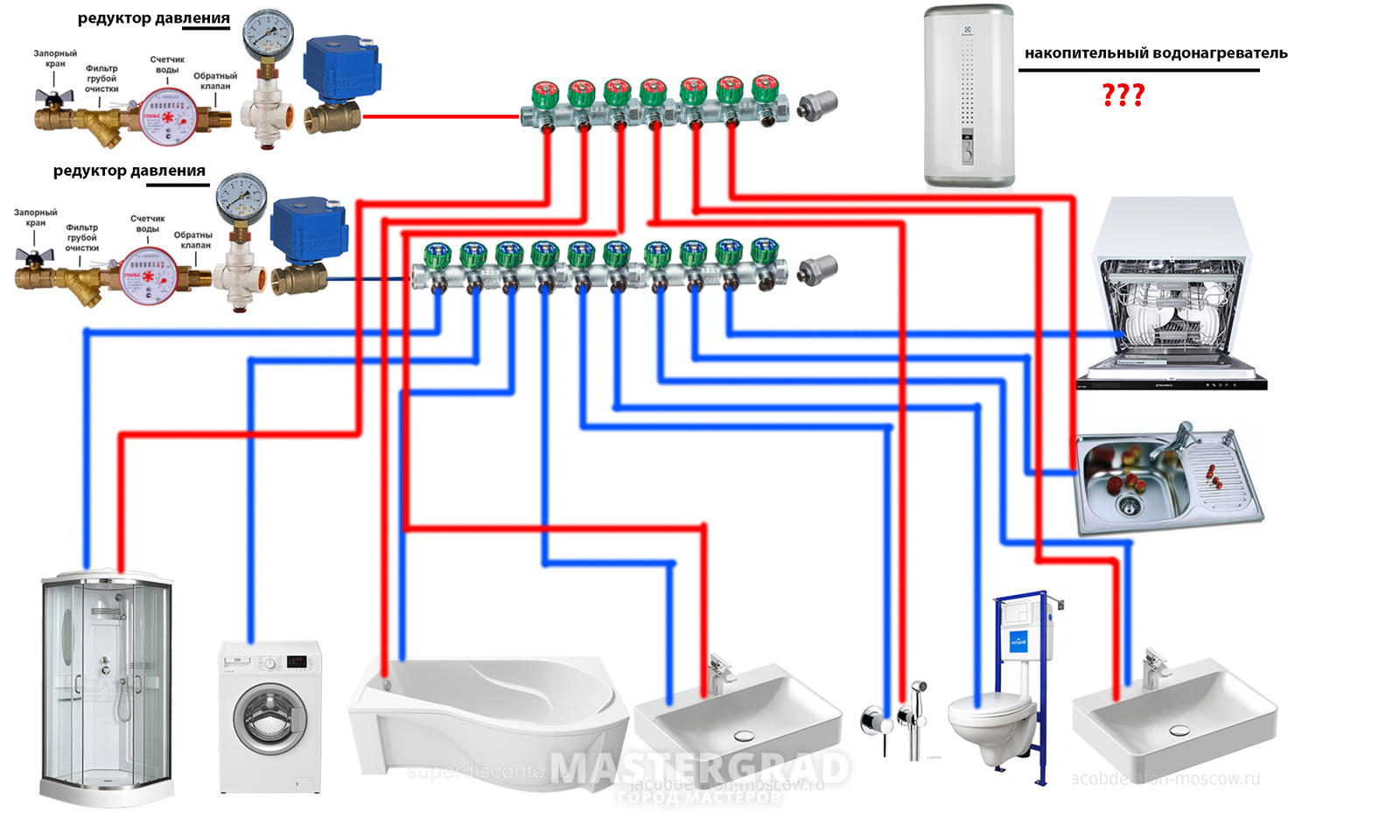

Der Montageprozess der Kollektorwasserversorgung ist wie folgt.

An das Zentralrohr ist ein schwenkbares Absperrventil angeschlossen. Zur Grobwasserreinigung ist am Ventil ein Filterelement montiert. An den Grobfilter ist ein Zähler angeschlossen, der den Wasserdurchfluss erfasst. Nach dem Zähler ist ein Filterelement für mehr installiert Feine Wasseraufbereitung.

Hinter dem Feinfilter ist ein Rückschlagventil montiert - es verhindert bei Drucklosigkeit das Ausströmen von Flüssigkeit in das Zentralrohr. An das Ventil ist ein Verteiler angeschlossen, von dem mehrere Zweige mit eigenen oder angeschlossenen Ventilen abgehen. Wir verbinden die Rohrleitung mit dem Auslass des Sammlers mit einem bestimmten Verbraucher (Wasserhahn).

Daher müssen Sie sich bei der Auswahl eines Sammlers auf die Anzahl der Wasserhähne im Haus konzentrieren.

Dieser Vorgang wird zweimal wiederholt - für ein Rohr mit kaltem und ein Rohr mit heißem Wasser. Wenn nur ein zentrales Rohr vorhanden ist - nur kalt, wird der Eingang zum Warmwasserbereiter mit dem ersten Kollektor verbunden. Die Ausgabe des Warmwasserbereiters wird wiederum in einen separaten Kollektor eingeleitet, der heißes Wasser verteilt.

In einer Standardwohnung wird der Kollektor beispielsweise am besten in der Toilette hinter dem Abwassertank installiert. In diesem Fall ist der Abstand zum ersten Verbraucher (Abwassertank) und zum zweiten Verbraucher (Badezimmer) minimal.

Montage von Getrieben

Die Hauptfunktion dieses Geräts besteht darin, die dem Verbraucher zugeführte Spannung zu stabilisieren.
Seine Installation ist in Fällen ratsam, in denen der Wasserdruck im System den für Sanitärgeräte zulässigen Wert überschreitet.

Es ist ratsam, einen speziellen Abfluss zu machen, durch den der Überschuss zusammenfließt, wenn der Druck das normale Niveau stark übersteigt.

Der Installationsprozess hat bestimmte Regeln:

• das Manometer des Druckreglers muss senkrecht montiert werden;
• während der Installation lohnt es sich, spezielle Absperrventile vorzusehen;
• es ist notwendig, die Bezeichnungen auf dem Körper des Geräts zu berücksichtigen, die angeben, in welche Richtung sich das Wasser bewegen soll.

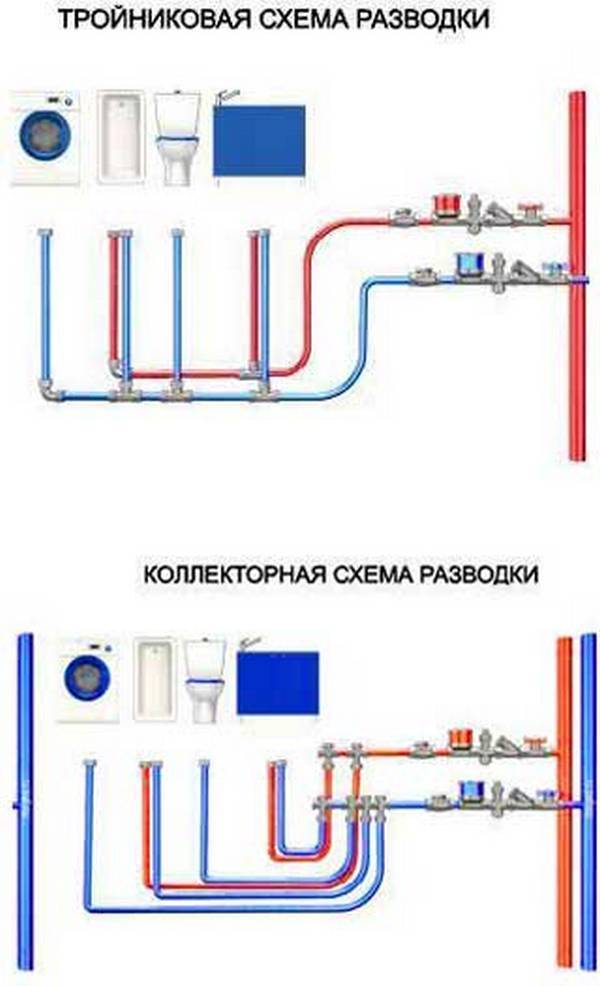

Was gibt eine ähnliche Methode der Verdrahtung?

Ein solches Schema zur Anordnung einer Wasserversorgung oder eines Heizsystems bietet dem Benutzer einen wichtigen Vorteil - stabiler Druck an jedem Punkt der Rohrleitung. Darüber hinaus ermöglicht dieses Schema die Regulierung des Drucks in einzelnen Elementen der Rohrleitung von einem Punkt aus - einem Verteilerschrank

Darüber hinaus ermöglicht dieses Schema die Regulierung des Drucks in einzelnen Elementen der Rohrleitung von einem Punkt aus - einem Verteilerschrank.

Der zweite Vorteil ermöglicht es Ihnen, die Temperatur in jeder Zone der Wohnung von einem Ort aus zu steuern - einem Verteilerschrank. Immerhin kann der Benutzer den Druck der Wasserversorgung buchstäblich zu jeder Batterie reduzieren. Außerdem ändert sich dadurch der Gesamtdruck nicht.

Die Wahl der Lage des Badezimmers in einem Dorfhaus

Damit ein Badezimmer in einem Holzhaus schön und funktional ist, ist es wichtig, seinen Standort richtig zu wählen. Da die Wasserversorgung und -ableitung für das normale Funktionieren des Badezimmers und der Toilette erforderlich ist, sollte sich das Badezimmer in einem Holzhaus in der Nähe der Wasserquelle befinden und auch Zugang zum Abwassersystem haben.

Wichtig: Laut SNIP sollte der Mindestabstand von Haus und Keller zur Außentoilette mindestens 12 m betragen, vom Brunnen zur Kanalisation oder Kompostierung mindestens 8 m.

Ungefährer Grundriss eines Herrenhauses in einem Vorortgebiet

Die Wahl des besten Badezimmertyps

Die Methode zur Anordnung der Kanalisation und der Toilette hängt davon ab, wie viel Zeit pro Jahr geplant ist, um in der Hütte zu leben (dauerhaft oder saisonal). Es gibt verschiedene Arten von Toiletten für Landhäuser oder Cottages:

Trockenschrank - ein kompaktes tragbares Gerät, bestehend aus einem Toilettensitz und einem Reservoir darunter. Der Tank enthält eine spezielle Flüssigkeit, die menschliche Abfallprodukte chemischen oder organischen Angriffen aussetzt und sie in Wasser, Pulver oder Kompost verwandelt.

Tipp: Der Hauptnachteil von Trockenschränken ist das schnelle Befüllen und die Notwendigkeit, den Inhalt des Tanks zu entsorgen.

Kompakter Trockenschrank - ein Badezimmer auf dem Land, Foto

Rückschlagschrank - ein Abfallentsorgungssystem, bei dem es sich um eine isolierte Toilette im Haus handelt, wenn die Toilette über ein Rohrsystem mit einer Senkgrube verbunden ist;

Hinweis: Ein wichtiges Designmerkmal des Backlash-Schranks ist ein Belüftungssystem, das die Ansammlung unangenehmer Gerüche im Raum verhindert.

Das Design des Backlash-Schranks - ein Badezimmer auf dem Land, Foto

Puderschrank - eine trockene Abfallentsorgungsmethode, bei der die Toilette im Haus direkt mit einer kastenartigen Senkgrube verbunden ist. Eine periodische Abfallschicht wird mit Torf bedeckt, um sie zu neutralisieren. In diesem Fall sollte der Tankkasten regelmäßig gereinigt werden.

Das Gerät Puderschrank in einem Landhaus

Tipp: Bei einem ständigen Wohnsitz in einem Landhaus ist der Backlash-Schrank die bequemste und praktischste Art, die Toilette auszustatten. Die restlichen Optionen eignen sich eher für den gelegentlichen oder saisonalen Einsatz.

Bestimmung der Größe des Badezimmers

Ein Badezimmer in einem Privathaus kann auf verschiedene Arten organisiert werden:

• als vollwertiges Badezimmer (mit Dusche, Wanne und Toilette);
• wie eine Toilette (nur eine Toilette und ein Waschbecken).

Empfehlung: Für die Bequemlichkeit aller Bewohner des Hauses sollte es ein Badezimmer pro Etage geben.

Die Abmessungen des Badezimmers in einem Privathaus hängen direkt davon ab, welche Art von Sanitär- und Haushaltsgeräten dort installiert werden sollen. Wenn der Hygieneraum nur eine Toilettenschüssel und ein Waschbecken umfasst, kann seine Fläche 2-3 Quadratmeter betragen.

Das Layout einer kleinen Toilette in einem Privathaus

Wenn im Badezimmer eine Duschkabine installiert werden soll, sollte die optimale Fläche 3-4 Quadratmeter betragen. Eckinstallationen sparen Platz, aber alle Geräte müssen in einem bestimmten Abstand voneinander platziert werden, damit sie bequem verwendet werden können.

Planungsmöglichkeiten für ein Kombibad im Holzhaus

Wenn im Raum eine Badewanne, eine Waschmaschine und Schränke zur Aufbewahrung verschiedener Badutensilien installiert sind, sollten die Abmessungen des Badezimmers 5 m² betragen.

Optionen für die rationale Planung eines Badezimmers in einem Privathaus, Foto

Merkmale der Einrichtung eines Hygieneraums in einem Holzgebäude

Die Einrichtung eines Badezimmers in einem Holzhaus hat einige Besonderheiten. Die linearen Abmessungen einer Holzkonstruktion während des Schrumpfens ändern sich ständig, dies sollte beim Bau eines Badezimmers und einer Toilette berücksichtigt werden. Wie macht man aus einer Bar ein Badezimmer in einem Haus?

Dazu wird ein Gleitrahmen verwendet. Die Technologie zum Errichten des Sockels eines Badezimmers in einem Blockhaus besteht darin, Metall- oder Holzprofile in vertikale Rillen der Baumstämme einzubauen, wodurch der Sockel der Badezimmerstruktur starr befestigt werden kann. Überlappungen werden mit Hilfe von breiten Stämmen verstärkt, die sich in einem Mindestabstand voneinander befinden. Dann werden flexible Wasser- und Abwasserrohre verlegt, Elektrokabel verlegt und am Ende die gesamte Kommunikation mit Gipskartonplatten oder Schindeln vernäht.

Hinweis: Die Verwendung eines Gleitrahmens beim Bau eines Badezimmers ermöglicht es dem Raum, dem Schrumpfen des Hauses zu widerstehen, ohne die Rohrleitungen zu beschädigen.

Anordnung eines Badezimmers auf einem Schieberahmen - ein Badezimmer in einem Blockhaus

Das ist interessant: Smart Home wird dem Garten folgen

Versteckte Kommunikationsverkabelung

Insgesamt gibt es vier Möglichkeiten der versteckten Verkabelung im Badezimmer:

• box - Gipskarton oder GVL-Platte, befestigt an einem Profilrahmen, ein Teil der Tragkonstruktion (Wände, Trennwände) ist an der Stelle geschlossen, an der die Rohre verlaufen;

• falsche Platte - die gesamte Wand ist wieder mit Trockenbau vernäht, auf einer Kiste aus verzinktem Profil werden seltener PVC-Platten auf einem Balkenrahmen verwendet;

• ein Hohlraum in der Wand - nach dem Markieren der Wege des Wasserversorgungssystems und der Kanalisation ist es notwendig, die Beton- und Ziegelmauer mit einem Graben zu versehen, die Rohre in die resultierenden Kanäle zu verlegen und alles mit Kitt zu bedecken;

• Verlegung in einem Estrich - Rohre werden im Untergeschoss verlegt und mit Beton, halbtrockenem Estrich gegossen.

Vergleichende Eigenschaften dieser Technologien sind in der folgenden Tabelle angegeben:

Boxen reduzieren die Qualität der Innenarchitektur, aber es erscheinen praktische Nischen, Stufen zum Platzieren von Zubehör, Aufbewahren von Badzubehör. Hinter den falschen Paneelen können Sie beliebig viele Rohre, einen Boiler und andere Geräte verstecken. Für die Montage von Wandschränken und Regalen müssen Sie jedoch zusätzliche Gestelle aus verzinktem Profil installieren.

Offene Installation von Engineering-Systemen

Zu Sowjetzeiten galt die offene Verkabelung von Engineering-Systemen als Standard. Sogar die Wannenarmaturen liefen außerhalb der Wandverkleidung und bildeten einen unangenehmen, unästhetischen Spalt zwischen Beckenrand und Umfassungskonstruktion. Auf diese Weise können sich kreuzende Wasserversorgungs- und Abwasserleitungen viel einfacher umgangen werden.

Derzeit werden Wasserauslässe verwendet, dh Kaltwasser- / Warmwasserleitungen, die in Blitzen verlegt sind. Bei der Kanalisation ist aufgrund des zu großen Kommunikationsdurchmessers alles viel komplizierter. Daher wird hier ein kombiniertes Verfahren verwendet:

• hinter der Wanne sind die Rohre offen verlegt;

• Steigleitungen sind mit Kästen verschlossen, in denen zusätzlich Sanitärgeräte montiert sind - ein Zähler, ein Sammler, Filter, ein Reduzierstück, ein Ventil, Ventile, ein Kessel;

• hängende Sanitärinstallationen werden standardmäßig mit GKL-Platten vernäht;

• für eine Waschmaschine, ein Bidet, eine Toilettenschüssel sind einzelne Wasserauslässe nur für kaltes Wasser montiert;

• für Wannenarmatur, Waschtisch, Duschkabine sind doppelte Wassersteckdosen eingebaut;

• Rohre der Abwasserleitung für Waschbecken werden oft verdeckt montiert, für Badewannen, Duschkabinen werden sie offen verlegt.

Für den Anschluss von Mischern mit Kaltwasser- / Warmwasserauslässen wird eine offene flexible Verkabelung verwendet - Schläuche. Der Abfluss der Waschmaschine ist mit einem speziellen Anschlussstück an einem beliebigen T-Stück der Sanitärarmatur verbunden.

Verlegemethoden

Sie können diesen Vorgang auf verschiedene Arten durchführen:

• abgeschlossen;
• offen.

Es ist zu beachten, dass sich die geschlossene Methode nicht nur durch eine erhöhte Arbeitsintensität auszeichnet, sondern auch Platz im Raum spart. Dies gilt insbesondere für kleine Bäder.

Gleichzeitig können wir sofort die Hauptnachteile der geschlossenen Methode feststellen:

• die Unfähigkeit, eine vorbeugende Inspektion von Rohren durchzuführen, um sie außerhalb des Staates zu inspizieren;
• die Notwendigkeit, die Wände zu durchbrechen, um im Falle eines Lecks Reparaturen durchzuführen, und infolgedessen die Notwendigkeit weiterer Reparaturen.

Der einzige Nachteil der offenen Methode ist die Verringerung des freien Platzes im Raum sowie Änderungen in seinem Erscheinungsbild.

Und hier sind die Vorteile:

• geringe Arbeitsintensität der Installation, was sich positiv auf die Geschwindigkeit der Implementierung auswirkt;
• die Fähigkeit, das Leck rechtzeitig zu erkennen und zu beheben;
• einfache Reparatur in jedem Bereich;
• Gelegenheit, das verwendete System zu verbessern.

Mögliche Probleme und Lösungen

Fehler in Berechnungen. Der Monteur vergisst, die Länge des Abschnitts, der sich im Fitting (oder Adapter) befindet, zur Länge des Werkstücks vom Rohr zu addieren, und dies beträgt bis zu 15-20 mm pro Seite;
geringe Qualität einteiliger (geschweißter) Verbindungen. Es gibt Defekte an den Nähten, durch die Wasser austritt. Es wird beseitigt, indem oben eine neue Naht gebildet wird. In einigen Fällen müssen Sie die Pfeife vollständig verdauen

Es ist wichtig zu verstehen, dass selbst ein kleines Leck irgendwann zu einem größeren wird;
Wasser tropft/quillt aus Gewindeanschlüssen. Müsste es vielleicht etwas straffen.

Wenn der Defekt nicht behoben werden kann, müssen Sie die Baugruppe zerlegen und den Zustand der Gewinde sorgfältig prüfen. Bei schweren Schäden muss das Element vollständig ausgetauscht werden. Wenn alles in Ordnung ist. dann müssen Sie mehr Flachs aufwickeln, eine weitere Schicht Dichtmittel auftragen und versuchen, die Verbindung erneut festzuziehen.
falsches Löten von Polypropylen. Infolgedessen sind Rohrverbindungen nicht sehr stark und können unter Druck zusammenbrechen.Während des Betriebs sollten Sie sich an den Empfehlungen der Hersteller des Lötkolbens und der Kunststoffprodukte selbst orientieren. Dies gilt auch für die Eindringtiefe der Kanten und die Temperatur des Geräts;
Wahl einer unzuverlässigen Installation. Der Kauf billiger Geräte auf dem Markt kann zu Schwierigkeiten führen: ständige Ausfälle, defekte Armaturen und Überschwemmungen, unsachgemäße Bedienung. Es wird empfohlen, Produkte vertrauenswürdiger Hersteller russischer, belarussischer oder europäischer Hersteller zu verwenden.
Ignorieren der Anforderung für die Neigung der Abwasserleitung. Meister halten dem erforderlichen Parameter (3 cm / m bei einem Rohrdurchmesser von 50 mm) nicht stand, dies führt zu Schwierigkeiten beim Bewegen von Abwasser. Um dies zu beseitigen, ist es einfacher, die Dockingstation mit dem Riser zu wiederholen, da der Eigentümer der Wohnung sonst ständig auf Blockaden stößt.
die Eigenschaften der verwendeten Rohrmaterialien werden nicht berücksichtigt - Längenausdehnung, unterschiedliches Verhalten bei Temperaturänderungen, Reaktion auf Druckstöße;
Fehler bei der Verkabelung der Anlage sind oft auf mangelnde Erfahrung des Wohnungseigentümers zurückzuführen. An jeder Steigleitung müssen Kugelhähne vorhanden sein - zum Absperren von Wasser, Punkte zum Anschließen von Zählern. Es ist wichtig, das System zu überprüfen, bevor es geschlossen wird.

Rohrbruch in Wohnung
