Strahlschub hütet wohlige Wärme: Raketenofen zum Selbermachen

Die Feinheiten des Betriebs eines unkonventionellen Ofens

Der Raketenofen wird analog zum oberen Verbrennungswärmeerzeuger beheizt. Es stellt sich heraus, dass das Anzünden von Ausrüstung, die als Rakete bezeichnet wird, nach bestimmten Regeln durchgeführt werden muss:

• Der Hauptrohstoff für den Ofen der Einheit darf erst verlegt werden, nachdem sich die Struktur gut erwärmt hat, wozu zuerst Sägemehl oder Papier gelegt und im Blassektor angezündet wird.
• sie reagieren notwendigerweise auf die Dämpfung des vom Ofen kommenden Summens - sie geben eine große Menge Brennstoff in die Brennkammer, die sich von den glühenden Sägemehlresten selbst entzündet;
• der Vorgang wird streng überwacht, das heißt, nach dem Brennholzlegen wird die Klappe vollständig geöffnet und nach einer Weile, wenn das Gerät brummt, wird es abgedeckt, um ein raschelndes Geräusch zu erzeugen;
• Bei Bedarf wird die Klappe immer mehr abgedeckt, da sonst der Ofen mit zu viel Luft gefüllt wird, was die Pyrolyse im Flammrohr stört und zu einem starken Brummen führt.

Da der Strahlofen ursprünglich für den Feldeinsatz konzipiert wurde, ist sein Aufbau äußerst einfach. Auf diese Weise können Sie die Herstellung des Geräts durch einen gewöhnlichen Heimmeister bewältigen. Trotz der scheinbaren Leichtigkeit soll der Raketenofen unter Berücksichtigung des richtigen Parameterverhältnisses zusammengebaut werden. Andernfalls ist die Anlage unproduktiv.

Wir sammeln den Ofen mit unseren eigenen Händen

Betrachten Sie zwei Schemata für den Bau von Strahlöfen mit Ihren eigenen Händen:

• Aus Metall;
• Aus Ziegeln.

Jedes der vorgestellten Designs ist recht einfach, sodass Sie keine besonderen Fähigkeiten benötigen, um Ihre eigenen Hände zu bauen.

Ofen aus Metall

1. Um einen Strahlofen aus Metall zum Selberbauen zu bauen, benötigen Sie Eimer, ein Edelstahlrohr und Kies.
2. Machen Sie im Boden des Eimers für die Inneninstallation ein Loch für das Rohr. 2-4 cm vom Boden entfernt wird ein Loch gemacht, um den Boden mit kleinem Kies zu füllen.
3. Legen Sie das Rohr in den ersten Eimer. Das Rohr sollte 2 Bögen haben - für Schornstein und Beladung. Die erste ist länger und die zweite kürzer.
4. Im zweiten Eimer wird auch ein Loch in den Boden gemacht, auf den ersten Eimer gestellt.Setzen Sie den Pfeifenkopf so ein, dass der Schnitt 3-4 cm von unten entfernt ist.
5. Schütten Sie Kies in den Boden des unteren Eimers, sodass er die Mitte der Höhe des Behälters erreicht. Der Schutt speichert Wärme und isoliert den Schacht Ihres Jet-Ofens.
6. Machen Sie einen Geschirrkorb für Ihren Jet-Herd. Dazu können Sie mehrere Metallstäbe schweißen oder improvisierte Gitter, Stahlgitter verwenden.

Steinofen

Es ist sehr einfach, einen Jet-Ziegelofen mit eigenen Händen zusammenzubauen. Die Ordnung am Jetkocher ist hier elementar.

• Legen Sie die erste Reihe fest, so dass sie den Boden bedeckt. Es ist besser, dies in Form eines Quadrats zu tun, für das Sie 4 ganze Ziegel und eine Hälfte benötigen. Ein weiterer Ziegelstein wird an der Seite platziert und dient zum bequemeren Beladen des Ofens mit Brennstoff.
• Als nächstes kommt eine Reihe für den Ofen aus 3 Vollsteinen und 1 Hälfte. Die Mitte sollte leer sein. Dies wird der Boden Ihres Feuerraums sein;
• Legen Sie 3 weitere Reihen Steine ​​für den Jet-Ofen mit jeweils ganzen Stücken aus. Sie sollten am Ende ein quadratisches Loch in der Mitte haben;
• Ein solches Schema sieht die Schaffung eines Jet-Ofens mit einem vertikalen Ladekanal aus 20-25-Steinen vor.

Der Strahlofen zeichnet sich durch sein elementares Design in den einfachsten Modellen aus. Wenn Sie schnell einen Ofen aus Schrott bauen müssen, ist eine Rakete eine der besten Optionen.

Ja, Jet-Kocher sind nicht ohne Nachteile. Aber sag mir, welcher Ofen hat sie nicht?!

Raketenofenbau zum Selbermachen

Ein Jetkocher lässt sich leicht selbst bauen. Zuerst müssen Sie die für Sie passende Designoption auswählen und eine Zeichnung erstellen. Bei Bedarf können Sie vorgefertigte Schemata verwenden, die von Fachleuten erstellt wurden.Viele sind fasziniert von der Einfachheit der Herstellung eines Raketenofens und der Möglichkeit, auf den Einsatz teurer Materialien zu verzichten. Bei Bedarf kann ein Raketenofen sogar in 20-30 Minuten hergestellt werden, beispielsweise aus einer Eisendose. Wenn Sie sich jedoch alle Mühe geben, ist es möglich, eine bequeme stationäre Struktur für den Ruheraum im Badehaus mit einer beheizten Bank zu erhalten, die ein gewöhnliches Sofa ersetzen kann. Gleichzeitig erfordert die „Rakete“ keine komplexen Anordnungen wie bei Glocken- oder russischen Öfen, bei denen es sich um massive Strukturen handelt.

Raketenofen aus einer Gasflasche

Für die Herstellung dieses Raketenofens benötigen Sie einen solchen Bausatz.

1. Gebrauchte Gasflasche mit einem Volumen von 50 Litern unter dem Deckel.
2. Rohr mit einem Durchmesser von 150 mm für die Brennstoff- und Ladekammern.
3. Rohre mit einem Durchmesser von 70 mm und 150 mm für die Steigleitung (primärer vertikaler Schornstein).
4. Nicht brennbare Heizung.
5. Rohr 100 mm für den Auslasskamin.

Schneiden Sie die Oberseite des Ballons ab. Seitlich sind Öffnungen für Feuerraum und Schornstein ausgeschnitten. Das Rohr unter dem Feuerraum ist in einem Winkel von 90 Grad mit dem Steigrohr verbunden. Der primäre vertikale Schornstein besteht aus zwei ineinander gesteckten Rohren mit unterschiedlichen Durchmessern, deren Zwischenraum isoliert werden muss. Als Heizer kann kalzinierter Sand verwendet werden. Alle Teile des Raketenofens sind sorgfältig miteinander verschweißt.

Vergessen Sie nicht, die abgeschnittene Oberseite der Gasflasche zu schweißen, nachdem Sie die inneren Elemente des Raketenofens montiert haben. Bei Bedarf können Sie eine leistungsstärkere Strahleinheit herstellen, indem Sie ein standardmäßiges 200-Liter-Fass als Kappe verwenden. Gleichzeitig nehmen die Abmessungen aller Elemente des Ofens zu.

Stationärer Steinofen mit Ofenbank

Um einen Raketenofen mit Ruheplatz zu bauen, müssen Sie eine bestimmte Regel befolgen: Die Abmessungen dieses Modells hängen vom Durchmesser und der Querschnittsfläche der Kappe ab, die das Steigrohr bedeckt. Basierend auf:

• die Höhe der Kappe beträgt 1,5–2 Teile ihres Durchmessers;
• die Höhe seiner Beschichtung mit Ton beträgt 2/3 der Höhe der Kappe;
• Dicke der Tonbeschichtung - 1/3 des Kappendurchmessers;
• die Riser-Fläche beträgt 5–6 % der Cap-Fläche;
• der Abstand zwischen dem umgekehrten Boden der Kappe und der Oberkante des Risers muss mindestens 7 cm betragen;
• die Länge des horizontalen Abschnitts des Ofens ist gleich der Höhe des vertikalen Hauptkamins;
• die Gebläsefläche beträgt 50 % der Riser-Fläche;
• der äußere Schornstein hat eine Größe von 1,5–2 der Querschnittsfläche der Kappe;
• die Dicke des Adobe-Kissens unter dem horizontalen Schornstein beträgt 50–70 mm;
• die Dicke der Adobe-Lösung der Couch beträgt 0,2–0,5 des Kappendurchmessers;
• Die Höhe des Schornsteins muss um 4 m über dem Ofen erhöht werden, um einen ausreichenden Zug im Ofen zu gewährleisten.

Wenn die Kappe aus einem Zweihundert-Liter-Fass besteht, ist die Bank bis zu 6 m lang, und wenn sie aus einer Gasflasche stammt, sollte der horizontale Schornstein nicht länger als 4 m sein, und vergessen Sie nicht, ihn zu nehmen auf die Qualität der Tragegurtauskleidung achten. Hierfür werden leichte Schamottesteine ​​verwendet. Geeignet und Flusssand, der sauber sein muss.

Herd mit Ofenbank

Andere Raketenofen-Designs

Eine kleine "Rakete" aus Ziegeln ist eine weitere der einfachsten Möglichkeiten, einen solchen Ofen zu bauen Do-it-yourself-Typ. Für seine Montage ist kein Zementmörtel erforderlich. Es reicht aus, die Steine ​​übereinander zu legen.Es gibt auch Modelle eines Raketenofens mit Wassermantel, mit denen nicht nur der Raum beheizt, sondern auch der Besitzer mit heißem Wasser versorgt werden kann.

Die Bestandteile von Feuerbeton sind nicht billig und zum Mischen wird ein Betonmischer benötigt. Seine Wärmeleitfähigkeit ist jedoch viel geringer als die anderer Einheiten. Der neue Raketenofen begann stabiler zu arbeiten und es wurde möglich, einen Teil der Wärme in Form von Infrarotstrahlung durch hitzebeständiges Glas nach außen abzugeben. Es stellte sich ein Raketenofen-Kamin heraus.

Herstellungsempfehlungen

Am einfachsten ist es, mit eigenen Händen einen kleinen tragbaren Ofen herzustellen - die Robinson-Rakete, deren Zeichnung unten dargestellt ist. Sie benötigen das Beschneiden von Profilrohren, Metall für Beine und Ständer sowie Schweißkenntnisse. Darüber hinaus ist die Einhaltung der in der Zeichnung angegebenen genauen Abmessungen nicht erforderlich. Sie können Rohre mit einem anderen Querschnitt nehmen, Sie müssen sie nur proportional verkleinern oder vergrößern, damit die Teile zusammenpassen.

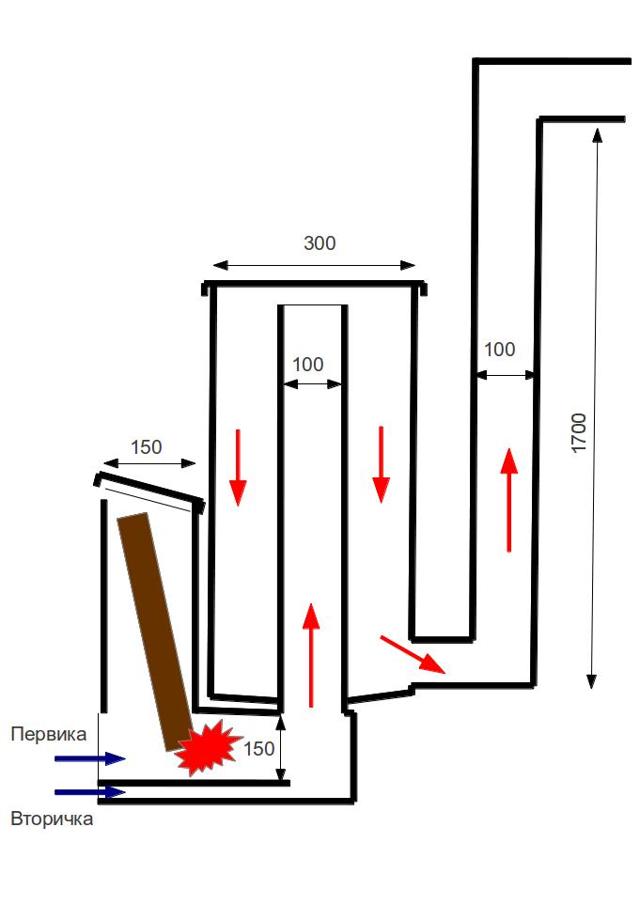

Zeichnung eines verbesserten Feldkochers "Robinson" mit Düsen aus einem Profilrohr, längs in 2 Teile geschnitten

Die gängigsten Varianten sind große Raketenöfen aus Gasflasche oder Metall Zweihundert-Liter-Fass. Es versteht sich, dass diese fertigen Elemente als Außenkappe verwendet werden und die Innenteile des Ofens aus Rohren mit kleinerem Durchmesser bestehen oder aus Schamottesteinen ausgelegt sein müssen. Darüber hinaus können Sie aus dem Zylinder sowohl eine stationäre Heizung mit einer kleinen Bank als auch eine Einheit herstellen, die bewegt werden kann.

Bitte beachten Sie, dass es ziemlich schwierig ist, die Wärmeleistung eines Raketenofens zu berechnen; es gibt keine einheitliche Berechnungsmethode. Es ist einfacher, sich auf fertige Zeichnungen von bereits funktionierenden Mustern zu verlassen und nach diesen zu montieren.Es ist nur notwendig, die Abmessungen des zukünftigen Ofens mit den Abmessungen des beheizten Raums zu vergleichen. Zum Beispiel reicht die Größe eines Zylinders aus, um einen kleinen Raum zu heizen, in anderen Fällen ist es besser, ein großes Fass zu nehmen. Die Auswahl der Innenteile für sie ist im Diagramm dargestellt:

2 Optionen für Dickbauchöfen - von einer Gasflasche und einem Standard-Eisenfass

Ballonraketenofen

Neben der Gasflasche selbst benötigen Sie für die Montage des Kochers:

• Profilrohr 150 x 150 mm für Feuerraum und Trichter;
• Stahlrohre mit einem Durchmesser von 70 und 150 mm führen zum inneren vertikalen Kanal;
• das gleiche mit einem Durchmesser von 100 mm für den Schornstein;
• Isolierung (Basaltfaser mit einer Dichte von mindestens 100 kg / m³);
• Blech 3 mm dick.

Für einen Meister, der das Schweißen besitzt, stellt diese Arbeit keine besonderen Schwierigkeiten dar. Schneiden Sie am Zylinder den oberen Teil entlang der Naht ab, nachdem Sie zuvor das Ventil herausgedreht und bis zum Rand mit Wasser gefüllt haben. An den Seiten sind beidseitig Öffnungen für den Einbau eines Feuerraumes und eines Schornsteinanschlusses ausgeschnitten. Das Profilrohr wird eingeführt und mit einem vertikalen Kanal verbunden, der durch den Boden des Zylinders herausgeführt wird. Weitere Arbeiten zur Herstellung des Raketenofens erfolgen gemäß Zeichnung:

Am Ende muss das Oberteil verschweißt werden, dann alle Nähte sorgfältig auf Durchlässigkeit prüfen, damit nicht unkontrolliert Luft in den Ofen eindringt. Danach können Sie einen Schornstein mit einem Wassermantel (falls vorhanden) anbringen und mit dem Testen beginnen.

Gemauertes Raketenheizer-Mauerwerk

Diese Version des Ofens erfordert die Kosten für den Kauf von Schamottsteinen; ein normaler Keramikofen für einen Raketenofen funktioniert nicht. Das Mauerwerk wird auf einer Lösung aus Schamottlehm ausgeführt, es wird auch als fertige Baumischung verkauft.So bauen Sie einen stationären Raketenofen:

1. Zuerst müssen Sie ein Loch graben, den Boden stampfen und das Fundament mit Abmessungen von 1200 x 400 mm und einer Höhe von 100 mm füllen, wie auf dem Foto gezeigt.
2. Nach dem Aushärten wird das Fundament mit einer Basaltpappe abgedeckt und die Brennkammer, der Brennholzbehälter und der Vertikalkanal verlegt. Am Ende der Brennkammer ist eine Tür zur Reinigung des Aschenkastens eingebaut.
3. Nachdem der Ton getrocknet ist, wird die Grube aufgefüllt und ein vorgewähltes Rohr oder ein kleines Fass mit einem Durchmesser von 450 mm auf den vertikalen Kanal gestellt. Der Spalt zwischen dem Mauerwerk und den Rohrwänden ist mit feuerfester Isolierung gefüllt, z. B. Basaltwolle, Blähton, Vermiculit.
4. In der letzten Phase wird eine Kappe aus einem großen Metallfass mit einem Durchmesser von 600 mm auf die Struktur gesetzt. Zuvor wird in seinem oberen Teil ein Ausschnitt gemacht und ein Rohr zum Anschließen des Schornsteins verlegt. Wenn sich das Fass umdreht, wird er gerade unten sein.

Weiter - eine Frage der Technik, Sie können den Schornstein sofort nach draußen bringen oder eine weitere Ofenbank mit Rauchwende bauen. Zu diesem Zweck passen bereits ein gewöhnlicher Keramikziegel und ein Lehm-Sand-Mörtel. Die Bestellung des Mauerwerks eines Raketenofens mit einer kleinen Bank wird im Video ausführlich gezeigt:

Reaktiver Ofen - was ist das?

Heimwärme, die von einem Jet-Ofen kommt, wird von keiner modernen Heizung abgegeben

Ein Jet oder, wie er auch genannt wird, ein Raketenofen hat eigentlich nichts mit moderner Technologie zu tun. Das einzige, was dieses Heizgerät wie ein Raumfahrzeug aussehen lässt, ist der intensive Flammenfluss und das Summen, das mit der falschen Betriebsart verbunden ist.Trotzdem kann man nicht sagen, dass der Raketenofen ein technisch völlig rückständiges Gerät ist. Trotz des einfachen Designs verwendet es die fortschrittlichsten Verbrennungsmethoden für feste Brennstoffe:

• pyrolytische Verbrennung von Gasen, die bei der Trockendestillation fester Brennstoffe freigesetzt werden;
• die Bewegung gasförmiger Produkte durch die Kanäle des Ofens, die keinen erzwungenen Auswurf aufgrund von Luftzug erfordern.

So sieht ein einfacher strahlbetriebener Kocher aus

Die einfachste "Rakete" ist ein gebogenes Rohrstück mit großem Durchmesser. Brennholz oder andere Brennstoffe werden in einem kurzen horizontalen Abschnitt abgelegt und angezündet. Zunächst funktioniert die Heizung wie der gewöhnlichste Dickbauchofen, aber nur so lange, bis die Temperatur des längeren vertikalen Teils ansteigt, der als Schornstein fungiert. Das glühende Metall trägt zur Wiederentzündung brennbarer Substanzen und zum Auftreten eines Vakuums am oberen Ende des Schornsteins bei. Durch Erhöhen des Luftzugs erhöht sich der Luftstrom zum Brennholz, was die Verbrennungsintensität erheblich erhöht. Um bei diesem Originalgerät noch mehr Effizienz zu erzielen, ist die Ofenöffnung mit einer Tür ausgestattet. Wenn der Querschnitt des Luftkanals abnimmt, stoppt die Sauerstoffzufuhr zum Brennholz und seine pyrolytische Zersetzung in gasförmige Kohlenwasserstoffe beginnt. Bei einer so einfachen Installation verbrennen sie jedoch nicht vollständig - dazu muss eine separate Zone zum Nachverbrennen der Abgase eingerichtet werden. Dies sowie die Wärmedämmung des Schornsteins ermöglichen es übrigens komplexeren „Raketen“, erfolgreich mit anderen Festbrennstoffeinheiten zu konkurrieren.Das einfachste Design, das wir in Betracht ziehen, wird häufig zum Kochen oder Erhitzen von Speisen verwendet. Dazu muss lediglich eine bequeme Plattform für einen Topf oder Wasserkocher am vertikalen Teil des Ofens angebracht werden.

Geographie der Anwendung von Raketenheizgeräten

Als einfaches und komfortables Heiz- und Kochgerät ist der Raketenofen sowohl in mobiler als auch in stationärer Ausführung weit verbreitet. Am häufigsten wird es verwendet:

• zum Heizen von Wohnräumen;
• als Obsttrocknungsgeräte;
• zum Heizen von Gewächshäusern;
• um normale Arbeitsbedingungen in Werkstätten oder Garagen zu gewährleisten;
• zur Aufrechterhaltung einer positiven Temperatur in Lagerhäusern, Versorgungsblöcken usw.

Aufgrund seiner Einfachheit, Schlichtheit und Zuverlässigkeit genießt der Strahlheizer bei Fischern und Jägern, Rallye-Enthusiasten und Überlebenskünstlern wohlverdienten Respekt. Es gibt sogar eine spezielle Version, deren Zweck der Name "Robinson" angibt.

Vor- und Nachteile eines Raketenofens

Trotz des einfachen Designs hat der Raketenofen viele Vorteile:

• Effizienz auf dem Niveau der besten Muster moderner Heizgeräte für feste Brennstoffe;
• Effizienz - Um die erforderliche Temperatur zu erreichen, verbraucht die Jet-Einheit viermal weniger Brennholz als ein herkömmlicher Ofen.
• Heiztemperatur über 1000 °C;
• die Möglichkeit, jede Art von festen Brennstoffen zu verwenden, einschließlich trockener Pflanzenabfälle, Zapfen, Nadeln und Späne;
• Vollständigkeit der Verbrennung und Umweltfreundlichkeit - Während des Betriebs steigt die Temperatur der Flamme so stark an, dass sich Ruß entzündet. Der Rauch eines Raketenofens besteht hauptsächlich aus Wasserdampf und Kohlendioxid;
• die Möglichkeit, Kraftstoff für den Dauerbetrieb des Heizgeräts nachzuladen;
• Einfachheit und Zuverlässigkeit;
• das Vorhandensein von tragbaren Strukturen, die für den mobilen Einsatz ausgelegt sind.

Die Heizeinheit ist nicht ohne Nachteile. Der Betrieb des Gerätes ist mit dem Risiko des Eindringens von Kohlenmonoxid in die Wohnung verbunden. Der Ofen kann nicht zum Heizen eines großen Hauses verwendet werden, und der Versuch, einen Wasserwärmetauscher in der Verbrennungszone zu installieren, führt zu einer Verringerung der Heizleistung und einer Störung des normalen Betriebs. Zu den Nachteilen gehört der geringe ästhetische Wert des Designs, was jedoch eine sehr zweideutige Aussage ist, denn für Liebhaber des Ethno-Stils ist das Design des Ofens ein echter Fund.

Funktionsprinzip und konstruktive Vorteile

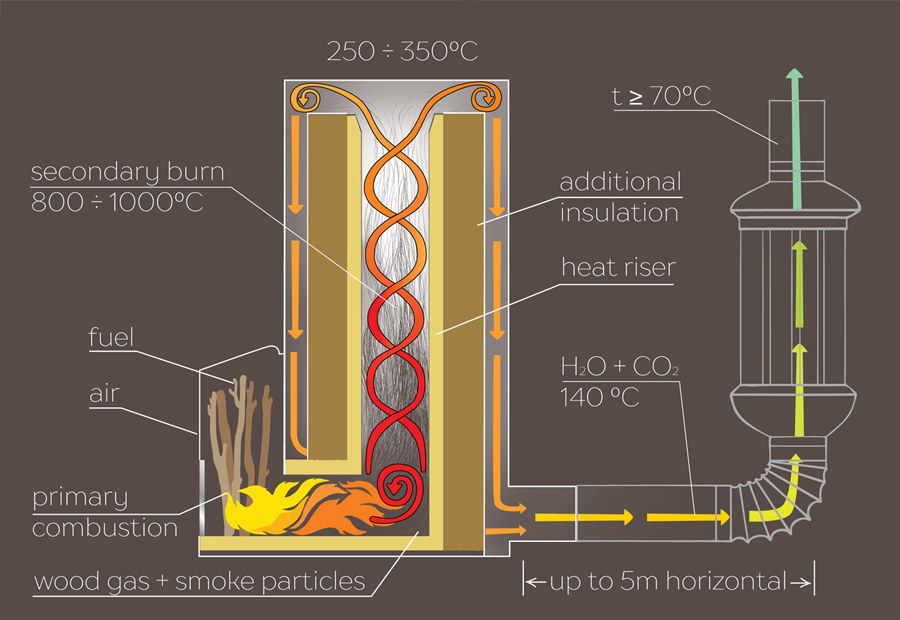

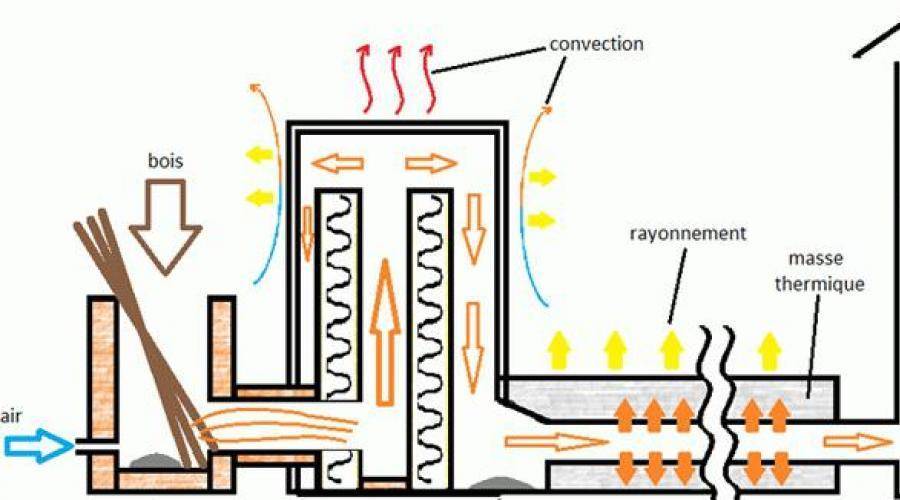

Der Name des Gerätes spricht für sich. Tatsächlich erinnert das Funktionsprinzip eines solchen Ofens an die Funktionsweise eines Raketentriebwerks, das mit festem Brennstoff betrieben wird. Kurz zusammengefasst lässt es sich wie folgt beschreiben:

1. Brennholz und Kohle werden in einen vertikalen Bunker gelegt, danach steigen heiße Gase auf.
2. Gase gelangen in die sogenannte Nachverbrennungszone – hier werden sie aufgrund des stark erhitzten Raums sekundär verbrannt.
3. Die Nachverbrennung wird nicht durch Primär-, sondern durch Sekundärluft erleichtert, die durch einen zusätzlichen Zufuhrkanal eintritt.
4. Darüber hinaus folgen Gase einem komplexen System von Schornsteinen, die in Kapitalstrukturen montiert sind, um alle Räume vollständig zu erwärmen.

Diese Konstruktion bietet gegenüber einem herkömmlichen Backofen einige handfeste Vorteile:

1. Gase werden vollständig verbrannt – es entstehen nahezu keine Verbrennungszwischenprodukte. Dadurch kann einerseits dem Kraftstoff maximal Energie entzogen werden. Andererseits verstopfen Kohlendioxid und Wasser die Innenflächen von Rohren und Schornsteinen nicht, wodurch sie viel einfacher zu reinigen sind.
2. Dank eines verzweigten, ziemlich ausgedehnten Schornsteinsystems kann ein Ofen ein ganzes Haus mit Standardgrößen (100-150 m2) beheizen. Darüber hinaus dauert die Wärme des Heizens 6-7 Stunden.
3. Das Design ist sicher, da das Risiko des Eindringens von Verbrennungsprodukten ausgeschlossen ist - alle Zwischenprodukte werden vollständig durch Luft oxidiert. Somit wird im Ofen kein Kohlenmonoxid gebildet, es wird zu Kohlendioxid.
4. Sie können die Struktur ziemlich schnell und im Wesentlichen kostenlos zusammenbauen - zum Beispiel wird ein Raketenofen in wenigen Stunden aus einem gewöhnlichen Rohr oder einer alten leeren Gasflasche gebaut. Die einfachsten Optionen sind auf dem Foto dargestellt.

Der Ofen ist multifunktional: Trotz der Einfachheit des Designs kann er nicht nur den Raum heizen, sondern auch Speisen zubereiten und auf Wunsch einen warmen Schlafplatz bieten. Die Abbildung zeigt eine Campingoption, die die Möglichkeit bietet, auf dem Feld zu kochen.

Natürlich hat dieses Design auch gewisse Nachteile, aber davon gibt es nur wenige:

• Zunächst einmal sollte man eine brennende Rakete nicht unbeaufsichtigt lassen – aber streng genommen gilt diese Regel für alle Öfen. Wenn die Gase zu hoch unter Druck gesetzt werden, kann die Erwärmung dramatisch ansteigen und möglicherweise einen Brand verursachen.
• Auch kaum feuchtes Holz sollte nicht in einen strahlbetriebenen Kaminofen gelegt werden.Aufgrund von Wasserdampf können die Zwischenprodukte der Verbrennung nicht bis zum Ende ausbrennen, wodurch ein Rückwärtsschub auftritt und die Flamme schwächer wird.
• Schließlich wird im Falle eines Bades eine Rakete nicht funktionieren. Das bedeutet, dass das Design nicht für ein Dampfbad geeignet ist, das durch Infrarotstrahlung beheizt wird. Eine Rakete gibt eine solche Strahlung ist eindeutig nicht genug.

Eine visuelle Beschreibung des Raketenofengeräts finden Sie hier.

Sorten von Raketenöfen

In diesem Abschnitt betrachten wir die gebräuchlichsten Arten von Raketenöfen, die im Feld und unter stationären Bedingungen verwendet werden.

Einfache Öfen aus Metall

Der einfachste holzbefeuerte Jet-Ofen besteht aus einem L-förmigen Stück Metallrohr mit großem Durchmesser. Der horizontale Teil ist kurz, es ist ein Feuerraum. Die Brennkammer befindet sich im vertikalen Teil des Rohres, hier brennt aktiv Brennholz. In den horizontalen Abschnitt ist oft eine kleine Metallplatte eingeschweißt, die ein Gebläse bildet. Nach dem Aufwärmen geht der Raketenofen in den Betriebsmodus, eine Flamme bricht aus seinem vertikalen Abschnitt (Flammrohr).

Solche Raketenöfen werden zum Kochen unter Camping- oder Outdoor-Bedingungen verwendet - aufgrund ihrer kleinen Fläche zeichnen sie sich durch eine geringe Wärmeabgabe aus, und der überwiegende Teil der Wärmeenergie entweicht durch das Flammrohr. Teekannen, Bratpfannen und Töpfe werden auf dieses Rohr gestellt, damit die tosende Flamme für deren Erhitzung sorgt. Um die Traktion aufrechtzuerhalten, befinden sich im oberen Teil des Rohrs Ständer, auf die Geschirr gestellt wird - Verbrennungsprodukte können ungehindert nach draußen gelangen.

Um den Metallraketenofen aus dem L-förmigen Rohrstück effizienter zu machen, wird er mit einer Metallummantelung aus einem alten Fass ausgestattet.Unten am Lauf sieht man ein Gebläse, oben lugt ein Flammrohr hervor. Bei Bedarf wird das Innenvolumen mit Isolierung gefüllt, z. B. Asche - es brennt nicht und speichert die Wärme gut.

Am bequemsten sind Metallraketenöfen mit vertikalen Feuerstellen, die in einem Winkel zum Flammrohr angeordnet sind. Häufig werden die Ofenöffnungen mit Deckeln verschlossen, dabei wird Luft durch das Gebläse angesaugt. Manchmal wird der Feuerraum im Durchmesser größer gemacht als das Flammrohr, um eine langfristige Verbrennung zu gewährleisten.

Einfache Backöfen

Ein kleiner Raketenofen aus Ziegelsteinen ist eine weitere der einfachsten Möglichkeiten, einen Raketenofen zum Selbermachen zu bauen. Für die Montage ist kein Zementmörtel erforderlich, es reicht aus, die Ziegel übereinander zu legen, um Ihnen eine praktische gemauerte Outdoor-Kocheinheit zur Verfügung zu stellen. Im Kapitel zur Selbstmontage Raketenöfen empfehlen wir Ihnen, sich mit der einfachsten Reihenfolge zur Selbstmontage vertraut zu machen.

Ein gemauerter Raketenofen zum Selbermachen kann zum Heizen von Haushalten verwendet werden. In diesem Fall reicht eine einfache Bestellung nicht aus - Sie müssen eine stationäre Version mit einem speziellen Zementmörtel bauen. Dafür gibt es viele Bestellungen, Sie müssen nur die entsprechende Option auswählen. Übrigens sehen einige Varianten solcher Öfen das Vorhandensein eines Wasserkreislaufs vor.

Vorteil von Ziegelraketenöfen:

• Einfacher Aufbau;
• Langfristige Wärmespeicherung;
• Die Fähigkeit, eine angenehm warme Couch zu schaffen.

Einige Modelle werden kombiniert hergestellt, sie verwenden sowohl Stahl als auch Ziegel.

Komplexe Raketenöfen

Ein Strahlofen zum Heizen von Haushalten oder für ein Bad zeichnet sich durch eine erhöhte Komplexität aus. Das Hauptglied ist hier immer noch das Steigrohr (Flammrohr), eingeschlossen in einem Metallgehäuse. Sein oberer Teil kann zum Kochen verwendet werden und bildet eine Art Kochfläche. Der Feuerraum ist groß gemacht, um eine erhöhte Menge an festem Brennstoff aufzunehmen. Die Rohstoffe sind Metall, Ziegel und Ton.

Auf der Grundlage der Tonbeschichtung werden stromlinienförmige Raketenöfen mit unregelmäßiger Form hergestellt, die vom menschlichen Auge gut wahrgenommen werden.

Es gibt Projekte von holzbefeuerten Raketenöfen, die das Vorhandensein zusätzlicher Module vorsehen. Zu ihren Bauplänen gehören kleine Boiler zur Warmwasserbereitung, Kochfelder, Wassermäntel und sogar kleine Öfen. Solche Öfen helfen, Haushalte zu heizen und komfortable Lebensbedingungen für eine Person zu schaffen.

Ein Wassermantel-Raketenkessel, der auf einem Holzofen basiert, hilft dabei, ein Gebäude mit mehreren Räumen aufzuwärmen. Es ist mit einem Wasserkreislauf zur Erwärmung des Kühlmittels ausgestattet. Zusätzlichen Komfort schaffen Muster mit Ofenbänken - diese Ofenbänke entstehen auf Basis von Wärmekanälen zwischen Flamme und Schornsteinrohren.

Wie macht man es selbst?

Bevor Sie einen Raketenofen bauen, müssen Sie den Ort seiner Installation mit den Abmessungen des zukünftigen Designs festlegen und ein Diagramm erstellen. Die Technologie des Mauerwerks selbst ist recht einfach, jeder unerfahrene Baumeister kann sie beherrschen.

Das einfachste Design eines Raketenofens kann aus 20 Steinen in einem Sommerhaus gebaut und zum Erhitzen von von zu Hause mitgebrachten Speisen verwendet werden.

Standortauswahl

Bevor Sie mit dem Bau beginnen, ist der erste Schritt, einen Ort auszuwählen.Es wird empfohlen, Ziegelöfen vom Raketentyp näher an der Haustür zu platzieren. In diesem Fall muss die Asche nach der Reinigung nicht durch den gesamten Raum getragen werden, was sich positiv auf den Gesamtstaubgehalt des Raums auswirkt.

Es ist auch wünschenswert, dass sich am Ausgang des Rohrs keine Sparren näher als 40 cm am Schornstein befinden, und dennoch sollte der Ofen nicht an die Außenwand des Hauses angrenzen, damit keine teure Wärme zum Heizen gelangt Straße.

Lösungsvorbereitung

Zementmörtel reißt unter dem Einfluss hoher Temperaturen schnell, daher wird zum Verlegen von Ziegelheizgeräten nur ein Mörtel aus Ton und Sand verwendet.

Ihre Anteile werden je nach Qualität des Tons experimentell bestimmt. Meist im Verhältnis 1:2 oder 1:3, und je höher der Fettgehalt des Tons ist, desto weniger wird der Lösung zugesetzt.

Zuerst muss der Ton eingeweicht, gefiltert und dann Sand eingebracht werden. Die resultierende Lösung sollte die Konsistenz von dicker Sauerrahm haben. Sie können das Niveau seiner Viskosität auf folgende Weise überprüfen:

• Legen Sie einen Holzstab oder Kellengriff in die Mischung;
• entfernen Sie das Werkzeug und schütteln Sie es gut;
• Überprüfen Sie die Dicke der Haftschicht: wenn weniger als 2 mm Ton hinzufügen, mehr als 3 mm - Sand.

Die Herstellung des Mörtels muss mit aller Verantwortung angegangen werden, da nur eine plastische Mischung der erforderlichen Dichte alle Unregelmäßigkeiten der Ziegel ausfüllen und ihre starke Haftung gewährleisten kann.

Bestellung eines Raketenofens für 20 Ziegel

Ein Beispiel für einen gemauerten Raketenofen

Gemauerter Raketenofen mit Ofenbank

Ein gemauerter Raketenofen, sogar mit einer Bank ausgestattet, ist klein. Die in den Abbildungen (unten) gezeigte Reihenfolge ermöglicht es Ihnen, die Struktur ohne die Verwendung von Metallprodukten zusammenzubauen. Nur die Türen werden aus Eisen sein.Anschließend kann der Körper mit Ton überzogen werden, um ihm rundere Formen zu geben.

Nach Abschluss der Maurerarbeiten muss der selbstgebaute Raketenofen durch Erhitzen bei geringer Intensität schonend getrocknet werden. Zunächst werden nicht mehr als 20% der Brennholznorm in den Feuerraum gelegt und das Gerät zweimal täglich 30-40 Minuten lang erhitzt

Nach diesem Schema wird der Ofen erhitzt, bis seine Außenfläche von Feuchtigkeitsflecken befreit ist. Die Trocknung kann je nach Abmessungen des Geräts drei bis acht Tage dauern. In dieser Zeit sollte der Raum besonders im Sommer gut gelüftet werden.

Eine beschleunigte Trocknung kann zu Rissen im Mauerwerk führen, dh das Gerät wird für eine weitere Erwärmung ungeeignet.
