Heizregister: Entwürfe, Installationsregeln + Überprüfung von 2 hausgemachten Optionen

Die Struktur des Registers

Für die Herstellung von Heizregistern werden glatte Kohlenstoffstahlrohre mit rundem Querschnitt sowie quadratische und rechteckige Rohre verwendet. Ihr kombinierter Einsatz ist möglich. Rostfreier und verzinkter Stahl, Aluminium, Kupfer, Messing können auch gute Materialien für Register sein, aber sie sind viel teurer und schwieriger selbst zu machen.

Am einfachsten zu implementieren sind Heizregister ab Profilrohr aus Stahl. Sie können in zwei Hauptkonfigurationen ausgeführt werden: Schnitttyp und Serpentin (S-förmig).

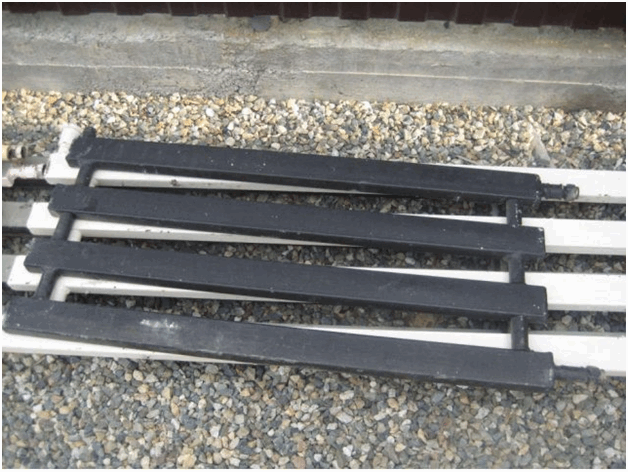

Bei einem Gliederregister werden mehrere Abschnitte aus profiliertem Walzblech mit gesteckten Enden parallel angeordnet und durch Rundrohre kleineren Querschnitts miteinander verbunden. Jumper sorgen für die Füllung der Gerätereihen mit dem Wärmeträger von zwei Seiten gleichzeitig. Gleichzeitig gilt: Je näher die Adapterrohre am Rand verbaut werden, desto höher ist die Wärmeübertragung des Gerätes.

Im Serpentinenregister fließt die Flüssigkeit S-förmig durch die Reihen geformter Rohre und kühlt allmählich ab. Um der Struktur Steifigkeit zu verleihen, werden zusätzliche taube Jumper verwendet. Horizontale Reihen werden paarweise durch eine Schlange verbunden, wobei Rohre mit kleinerem Querschnitt verwendet werden, wie bei Schnittmodellen oder Segmenten des Hauptprofils. Letztere Option ist wegen des geringeren hydraulischen Widerstands und der größeren Wärmeübertragung vorzuziehen.

Verbindungsrohre werden mit Gewinden oder zum Schweißen hergestellt.Die effektivste Möglichkeit zum Anschließen einer Heizung ist ein Top-Down-Schema. Bei niedrigen Bauformen und bei Zwangsumlauf des Kühlmittels kann ein Ein- und Austritt von unten gerechtfertigt sein.

Das Design des Registers sieht notwendigerweise einen Mayevsky-Kran oder eine automatische Entlüftung vor. Er befindet sich am Ende der obersten Reihe auf einem Gewindefitting, um den Austausch zu ermöglichen. Voraussetzung für den Einbau ist die Einhaltung einer Neigung von 0,05 % in Bewegungsrichtung des Kühlmittels.

Register sind sowohl stationär als auch tragbar. Erstere arbeiten als Elemente eines allgemeinen Heizungssystems, letztere übernehmen die Aufgabe der Nahwärme. Die Wärmequelle für ein separates mobiles Register ist ein im Gehäuse eingebautes Heizelement mit einer Leistung von 1,5-6 W.

Neben großen horizontalen Registern sind auch kleine vertikale Modelle gefragt. Bei sorgfältiger Arbeit können Sie selbstgemachte billige Heizkörper aus geformten Rohren erhalten, die in Bezug auf die Ästhetik fast so gut sind wie moderne Gliederheizkörper.

In einigen Fällen können Stahlregister eine gute Ergänzung zu den bereits im Raum installierten Heizungen sein. Trotz geringerer Wärmeabgabe als ähnlich große Heizkörper, kann ihre Verwendung aufgrund ihrer geringeren Kosten angemessener sein.

Hohe vertikale Register sind sehr praktisch für hohe Räume oder in der Nähe von hohen Fensteröffnungen. Sie können sich erfolgreich in die Innenräume von Räumen mit ungewöhnlichen Designlösungen einfügen. Mit ein wenig Experimentieren mit Farbe und Form können Sie aus einfachen Heizgeräten eine kreative Dekoration machen.

Verringerte Wärmeübertragung.

Um Energie zu sparen, ist es relevant, die Wärmeübertragung von Rohren in den nicht bestimmungsgemäß genutzten Kommunikationsabschnitten zu reduzieren, beispielsweise beim Umzug von einem Gebäude in ein anderes oder in einem unbeheizten Raum.

Dazu gibt es viele Möglichkeiten, Wärmedämmstoffe einzusetzen. Die Hersteller präsentieren eine ziemlich große Auswahl, die von billigem Fiberglas bis zu teureren Arten von expandiertem Polystyrol reicht. Sie können Rohre mit bereits eingebauten Dämmelementen kaufen.

Zusammenfassend kommen wir zu dem Schluss, dass die Verwendung solcher Berechnungen dazu beiträgt, viele technische Hindernisse bei der Planung von Wasser- und Wärmeversorgungssystemen erheblich einzusparen und zu vermeiden.

Tatsächlich sind Sie eine verzweifelte Person, wenn Sie sich für ein solches Ereignis entscheiden.Der Wärmeübergang eines Rohres kann natürlich berechnet werden, und es gibt sehr viele Arbeiten zur theoretischen Berechnung des Wärmeüberganges verschiedener Rohre.

Beginnen wir mit der Tatsache, dass Sie eine hartnäckige und zielstrebige Person sind, wenn Sie angefangen haben, das Haus mit Ihren eigenen Händen zu heizen. Dementsprechend wurde bereits ein Heizungsprojekt erstellt, Rohre ausgewählt: Entweder handelt es sich um Metall-Kunststoff-Heizrohre oder Stahl-Heizrohre. Auch Heizkörper werden bereits im Laden gepflegt.

Bevor Sie dies alles erwerben, dh in der Entwurfsphase, müssen Sie eine bedingt relative Berechnung durchführen. Schließlich ist die im Projekt berechnete Wärmeübertragung von Heizungsrohren ein Garant für warme Winter für Ihre Familie. Hier kann man nichts falsch machen.

Methoden zur Berechnung der Wärmeübertragung von Heizungsrohren

Deshalb wird der Schwerpunkt in der Regel auf die Berechnung der Wärmeübertragung von Heizungsrohren gelegt. Tatsache ist, dass alle diese Berechnungen für Heizkörper der industriellen Produktion durchgeführt wurden und in den Gebrauchsanweisungen der Produkte angegeben sind. Auf dieser Grundlage können Sie die erforderliche Anzahl von Heizkörpern in Abhängigkeit von den Parametern Ihres Hauses sicher berechnen: Volumen, Kühlmitteltemperatur usw.

Tische. Dies ist die Quintessenz aller notwendigen Parameter, gesammelt an einem Ort. Heutzutage werden im Internet zahlreiche Tabellen und Nachschlagewerke zur Online-Berechnung der Wärmeübertragung von Rohren veröffentlicht. Darin erfahren Sie, was die Wärmeübertragung eines Stahlrohrs oder Gusseisenrohrs, die Wärmeübertragung eines Polymerrohrs oder Kupfers ist.

Um diese Tabellen zu verwenden, müssen Sie lediglich die Anfangsparameter Ihres Rohres kennen: Material, Wandstärke, Innendurchmesser usw. Geben Sie dementsprechend die Suchanfrage „Tabelle der Wärmedurchgangskoeffizienten von Rohren“ in die Suche ein.

Im selben Abschnitt zur Bestimmung des Wärmedurchgangs von Rohren kann man auch die Verwendung von Handbüchern zum Wärmedurchgang von Materialien einbeziehen. Obwohl sie immer schwieriger zu finden sind, sind alle Informationen ins Internet gewandert.

Formeln. Die Wärmeübertragung eines Stahlrohrs wird nach der Formel berechnet

Qtp=1,163*Stp*k*(TWasser – Tair)*(1-Rohr-Isolierungseffizienz),W wobei Stp die Oberfläche des Rohrs und k der Wärmeübergangskoeffizient von Wasser zu Luft ist.

Die Wärmeübertragung eines Metall-Kunststoff-Rohres wird mit einer anderen Formel berechnet.

Wo - Temperatur an der Innenfläche der Rohrleitung, ° С; t c - Temperatur an der Außenfläche der Rohrleitung, ° С; Q- Wärmefluss, W; l — Rohrlänge, m; t— Kühlmitteltemperatur, °С; t vz ist die Lufttemperatur, °C; a n - Koeffizient der externen Wärmeübertragung, W / m 2 K; d n ist der Außendurchmesser des Rohrs, mm; l ist der Wärmeleitfähigkeitskoeffizient, W/m·K; d in — Rohrinnendurchmesser, mm; a vn - Koeffizient der inneren Wärmeübertragung, W / m 2 K;

Sie verstehen vollkommen, dass die Berechnung der Wärmeleitfähigkeit von Heizungsrohren ein bedingt relativer Wert ist. In die Formeln werden die durchschnittlichen Parameter bestimmter Indikatoren eingegeben, die von den tatsächlichen abweichen können und dies auch tun.

Als Ergebnis der Experimente wurde beispielsweise festgestellt, dass die Wärmeübertragung eines horizontal angeordneten Polypropylenrohrs um 7-8% etwas geringer ist als die von Stahlrohren mit demselben Innendurchmesser. Es ist intern, da Polymer Rohrwandstärke Ein bisschen mehr.

Viele Faktoren beeinflussen die in Tabellen und Formeln erhaltenen Endwerte, weshalb immer die Fußnote „ungefähre Wärmeübertragung“ gemacht wird. Schließlich berücksichtigen die Formeln zum Beispiel Wärmeverluste durch Gebäudehüllen aus unterschiedlichen Materialien nicht. Dazu gibt es entsprechende Änderungstabellen.

Wenn Sie jedoch eine der Methoden zur Bestimmung der Wärmeleistung von Heizungsrohren verwenden, haben Sie eine allgemeine Vorstellung davon, welche Art von Rohren und Heizkörpern Sie für Ihr Zuhause benötigen.

Viel Glück für Sie, Erbauer Ihrer warmen Gegenwart und Zukunft.

Anleitung zur Selbsterstellung von Registern

Es ist am einfachsten, einen Stahlwärmetauscher mit Ihren eigenen Händen herzustellen, obwohl seine Montage Fähigkeiten im Umgang mit Schweiß- und Schleifgeräten und die Einhaltung bestimmter Regeln erfordert.

• Vor der Installation müssen Berechnungen und eine Zeichnung durchgeführt werden, aus denen die Abmessungen von Rohren und Verbindungselementen, die Position von Armaturen und Verbindungspunkten hervorgehen. Die Zeichnung hilft bei der genauen Berechnung der Anzahl und Parameter der Verbrauchsmaterialien.
• Der Abstand zwischen den Abschnitten wird mit 1,5 D oder D + 0,5 cm angenommen, wobei D der Rohrdurchmesser ist. Der Abstand zwischen parallelen Abschnitten des Serpentinenregisters wird in Abhängigkeit vom verwendeten Bogenelement oder dem Wenderadius (R) bei Verwendung eines Rohrbiegers berechnet. Im ersten Fall ist der Abstand gleich der doppelten Differenz zwischen der Höhe des Bogenelements (F) und dem Durchmesser: 2(F-D). Im zweiten Fall ist der Abstand gleich 2R-D. Bei kleinerem Abstand nimmt die Wärmeübertragung ab.
• Da während der Installation Schweiß- und Schleifgeräte verwendet werden, ist es unbedingt erforderlich, Schutzkleidung und -schuhe zu tragen und Ihr Gesicht mit einer speziellen Maske oder Schutzbrille zu schützen.
• Für den effektiven Betrieb des Registers ist eine strikte Parallelität seiner Abschnitte erforderlich, eine Wasserwaage, ein Lot und eine Gebäudeecke helfen, diesen Parameter während der Arbeit zu kontrollieren.
• Am oberen Punkt des Registers, der am weitesten von der Versorgungsleitung entfernt ist, ist eine Entlüftung installiert, um Lufteinschlüsse im Kreislauf zu beseitigen. Bei der Installation eines parallelen Wärmetauschers mit Verteilern werden Luftauslässe an der Oberseite jedes Verteilers angebracht.
• Zur Sicherung der Kasse sind Gestelle und Halterungen erforderlich. Je massiver die Struktur ist, desto mehr Befestigungselemente werden benötigt.

Arbeitsauftrag

1. Der Arbeitsbereich wird gereinigt.
2. Registerelemente werden entsprechend der Zeichnung markiert und geschnitten.
3. Die Innen- und Außenflächen der Rohre sowie die Kanten der Löcher werden mit einer Stahlbürste von Schmutz und Rost gereinigt.
4. Stecker werden von Ablagerungen und Plaque gereinigt. In zwei Stopfen sind Löcher für den Anschluss an den Heizkreis gebohrt.
5. Stecker, Brücken und Verbindungsrohre bzw. Verteiler werden nach Zeichnung verschweißt. Die Parallelität der Abschnitte wird nach dem Anbringen jedes Elements überprüft.
6. Schweißnähte werden gereinigt.
7. Die Dichtheit des resultierenden Registers wird überprüft: Der Auslass wird hermetisch verschlossen und Wasser wird unter Druck durch den Einlass gegossen. Wenn auch nur kleine Tropfen auf den Nähten erscheinen, muss die Flüssigkeit abgelassen und die Naht zusätzlich gekocht werden.
8. Decken Sie den Wärmetauscher ggf. mit hitzebeständiger Farbe für Metall ab.
9. Das Register wird an den Trag- und Aufhängeelementen befestigt.
10. An das Heizsystem anschließen.

So schweißen Sie ein Heizregister

Der Zusammenbau einzelner Strukturelemente erfolgt durch Schweißen des Metalls.Dies kann auf jede für Sie bequeme Weise erfolgen. So schweißen Sie ein Heizregister? Tatsächlich hängt alles davon ab, welche Art von Schweißmaschine Sie haben:

• Lichtbogen (manuell, halbautomatisch);
• Gas.

Am weitesten verbreitet sind Lichtbogen-Handschweißgeräte, da sie am billigsten und einfachsten sind. Eine solche Vorrichtung kann Metallteile sowohl verbinden als auch schneiden. Bei großen Teilen müssen Sie Löcher für Rohre schneiden. Dies sollte in der Nähe der Kante erfolgen und einen Durchmesser des Rohrs zurücktreten. Es gibt vier Löcher im mittleren Abschnitt, zwei im ersten und im äußeren Abschnitt.

Löcher für Verbindungsrohre

Danach legen wir auf einer ebenen horizontalen Fläche alle Elemente in einer Struktur aus und heften an der Basis der Düsen. Sie müssen entweder zwei Heftzwecken entlang des Äquators des Rohrs oder drei gleichmäßig um den gesamten Umfang herum anbringen, wie beim Mercedes-Emblem. Wenn die Position der Heftnähte falsch ist, kann das Teil beim Schweißen führen. Nachdem Sie sichergestellt haben, dass die Geometrie des Registers korrekt ist, können Sie mit dem Schweißen fortfahren.

Während der Arbeit im Schmelzbad ist es notwendig, eine hohe Temperatur aufrechtzuerhalten und das geschmolzene Metall zu verteilen. Die Elektrode muss sich ständig entlang einer bestimmten Bahn bewegen. So schweißen Sie ein Heizregister, die einfachsten Elektrodenbewegungsbahnen:

• links - rechts (Fischgrät);
• vorwärts - rückwärts (mit einem Zufluss).

Der wichtigste Moment ist die Bildung der Nahtwurzel auf der Heftklammer und der Austritt aus der Heftklammer. Der Prozess wird mit einer Unterbrechung durchgeführt, da der Schweißer die Position der Elektrode ändern muss. Obwohl Sie mit dem richtigen Geschick ohne Unterbrechung kochen können. Nachdem die Naht abgekühlt ist, müssen Sie den Schlamm mit einem Hammer niederschlagen.Es bleibt also nur noch, die Enden mit Stopfen zu verschweißen, die zuerst aus Metall gleicher Dicke ausgeschnitten werden müssen.

Als Ergebnis bekamen wir einen Rohling, in den künftig Löcher für Vor- und Rücklauf sowie eine Entlüftung geschnitten werden. Die Entlüftung, derselbe Mayevsky-Kran, entfernt Lufteinschlüsse, die die Effizienz des Wärmetauschers verringern. Lesen Sie auch mehr über die Luft im Heizsystem. Der Anschluss der Register an das Heizsystem ist der letzte Schritt, nach dem ein hydraulischer Test durchgeführt und die Anlage in Betrieb genommen werden kann.

Außerdem kann dieser Rohling zur Herstellung eines Registers mit elektrischem Heizelement verwendet werden. Am unteren Ende ist ein Loch für das Heizelement ausgeschnitten, und im oberen Teil ist ein offener Ausdehnungsbehälter installiert.

Schweißtechnik

Rein technologisch erfolgt die Verbindung von Stahlelementen entweder durch Elektro- oder Gasschweißen, wobei die Technologie nahezu gleich ist

Beachten Sie beim Schweißen von Registern, dass die Verbindungen bei Serpentinenkonstruktionen vertikale Nähte sind und bei Abschnittsnähten sowohl vertikale als auch horizontale. Letztere sind einfacher zu kochen, da sie sich in der Ebene des Tisches befinden

Zur Technik Schweißen von horizontalen Nähten (Abschnitt + Jumper) gelten folgende Anforderungen:

1. Das Heften kann an einem oder zwei Punkten durchgeführt werden, wodurch der Jumper vertikal freigelegt wird. Zwei Punkte sind symmetrisch um die Jumper-Installationsachse angeordnet.
2. Das durch einen Punkt des Riegels verbundene Bratenstück wird sofort gegart, aber der Vorgang muss von der gegenüberliegenden Seite des Riegels aus begonnen werden.
3. Die Verbindung, die durch zwei Heftpunkte verbunden ist, wird vom ersten Punkt aus geschweißt.
4. Vertikale Nähte im Register - Verbindung der Hauptrohre mit Stopfen und 90°-Bögen. Die Anforderungen an diese Nahtart sind:
5. Bei Rohrdicken bis 3 mm wird die Muffe mit einer 2,5 mm Elektrode in einem Durchgang überbrüht.
6. Wenn die Dicke 4 mm überschreitet, wird das Schweißen in zwei Durchgängen durchgeführt: mit einer radikalen Naht und oben mit einer Verkleidungsrolle.
7. Beim Verbinden von Rohren mit einem Durchmesser von mehr als 60 mm wird das Schweißen abschnittsweise entlang des gesamten Umfangs der Verbindung durchgeführt.

Es gibt allgemeine Regeln für das Schweißen, die auf rein technologische Verfahren hinweisen. Zum Beispiel ist am Anfang der Naht ihr Ende notwendigerweise geschweißt und bildet ein „Schloss“. Wenn mit zwei Nähten geschweißt wird, wird die zweite in die entgegengesetzte Richtung der ersten ausgeführt.

Bei Schweißarbeiten sind einige Schweißparameter zu beachten. Dies ist der Durchmesser der Elektrode, der in Abhängigkeit von der Dicke der zu schweißenden Stahlbleche ausgewählt wird, dies ist der Strom, der der Elektrode vom Schweißgerät zugeführt wird, die Polarität und Spannung des Schweißlichtbogens

Verhältnis von Metalldicke zu Elektrodendurchmesser

Metalldicke, mm	1—2	3—5	4—10	12—24	30—60
Elektrodendurchmesser, mm	2—3	3—4	4—5	5—6	6 oder mehr

Die Stromstärke wird abhängig vom Durchmesser der ausgewählten Elektrode gewählt. Die Abhängigkeit ist wie folgt: I = Kd, wobei K das Verhältnis der Elektrodendurchmesser ist.

Elektrodendurchmesser, mm	>2	3	4	5	6
Koeffizient - "K"	25—30	30—35	35—40	40—45	50—60

Sorten von Heizregistern

Heizregister sind eine Gruppe parallel angeordneter und miteinander kommunizierender Rohrleitungen. Sie können sich in Material, Form und Design unterscheiden.

Materialien für die Herstellung

Meistens sind Heizregister glatt Stahlrohre nach GOST 3262-75 oder GOST 10704-91. Die Verwendung von elektrisch geschweißten Rohren ist wegen der Fähigkeit, höherem Druck standzuhalten, vorzuziehen. In der Praxis sind aber auch Wasser- und Gasleitungen weit verbreitet, die nicht weniger erfolgreich betrieben werden. Solche Heizungen können allen Arten von mechanischen Beschädigungen und Belastungen problemlos standhalten und mit jedem Kühlmittel arbeiten.

Es gibt auch Modelle aus Edelstahl. Sie werden in Räumen mit erhöhten Anforderungen an Ästhetik und Langlebigkeit verbaut. Aufgrund der erhöhten Kosten ist der Einsatz von Edelstahlregistern in Badezimmern am ehesten gerechtfertigt. Die hohe Korrosionsbeständigkeit und eine Vielzahl von Konfigurationen der beheizten Handtuchhalter aus Edelstahl ermöglichen den Einsatz auch in modernsten Badezimmereinrichtungen.

Aluminium- und Bimetallregister sind effizienter in Bezug auf die Wärmeübertragung. Sie zeichnen sich durch Leichtigkeit und Ästhetik aus, sie funktionieren perfekt in individuellen Heizsystemen mit gut organisierter Wasseraufbereitung. In anderen Fällen führt die schlechte Qualität des Kühlmittels zu einem schnellen Ausfall der Geräte.

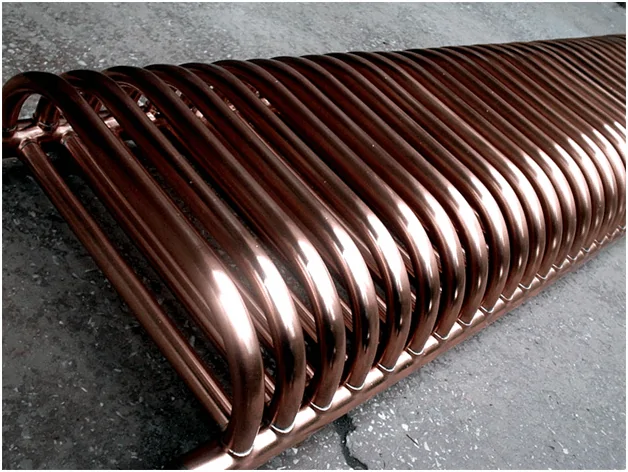

Manchmal findet man Register aus Kupfer. Normalerweise werden sie in Systemen verwendet, in denen die Hauptverdrahtung aus Kupfer besteht. Es ist bequem, mit ihnen zu arbeiten, sie sind sehr schön und langlebig. Außerdem ist die Wärmeleitfähigkeit von Kupfer etwa 8-mal höher als die von Stahl, wodurch die Größe der Heizfläche deutlich reduziert werden kann. Ein gemeinsamer Nachteil aller Geräte aus Nichteisenmetallen – die Empfindlichkeit gegenüber Betriebsbedingungen – schränkt den Anwendungsbereich von Kupferregistern ein.

Entwurf

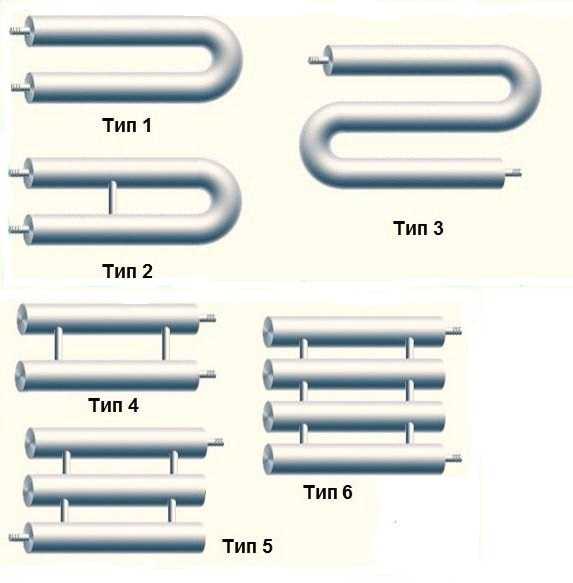

Die charakteristischsten Designs traditioneller Stahlregister können in 2 Typen unterteilt werden:

• Sektional;
• Serpentin.

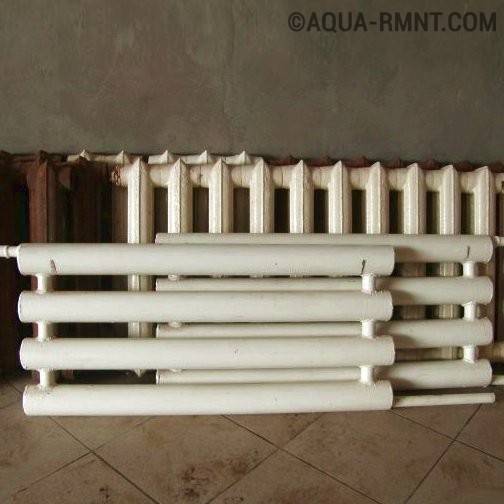

Die erste ist durch eine horizontale Anordnung von Rohrleitungen und die Verwendung vertikaler schmaler Jumper zwischen ihnen gekennzeichnet. Die zweite beinhaltet die Verwendung von geraden und bogenförmigen Elementen mit gleichem Durchmesser, die durch Schweißen durch eine Schlange verbunden werden. Bei Verwendung von Edelstahl oder Buntmetallen werden die Rohre einfach in die gewünschte Form gebogen.

Für die Ausführung von Verbindungsleitungen gibt es drei Möglichkeiten:

• Mit Gewinde;
• Geflanscht;
• Zum Schweißen.

Sie können sich sowohl auf einer Seite des Geräts als auch auf verschiedenen Seiten befinden. Der Kühlmittelaustritt ist unter dem Zulauf oder schräg davon vorgesehen. Manchmal gibt es eine niedrigere Verbindung von Autobahnen, aber in diesem Fall wird die Wärmeübertragung erheblich reduziert.

Bei den Schnittregistern werden je nach Platzierung der Jumper 2 Anschlussarten unterschieden:

• "Faden";
• "Spalte".

Glattrohrregister können als Register der Hauptheizung oder als separate Heizungen verwendet werden. Für den autonomen Betrieb wird im Gerät ein Heizelement mit der erforderlichen Leistung installiert und an das Netzwerk angeschlossen. Als Kühlmittel für tragbare elektrische Register aus Stahl wird oft Frostschutzmittel oder Öl verwendet, weil. es friert nicht während der Lagerung oder eines Notstromausfalls ein.

Bei getrennter Verwendung von der allgemeinen Heizungsanlage muss ein zusätzliches Ausdehnungsgefäß im oberen Teil des Geräts platziert werden. Dadurch wird der Druckanstieg aufgrund der Volumenvergrößerung bei Erwärmung vermieden. Die Größe des Behälters wird basierend auf der Fähigkeit gewählt, etwa 10 % der gesamten Flüssigkeitsmenge in der Heizung aufzunehmen.

Zur autonomen Nutzung des Registers aus Stahlrohr werden daran 200 - 250 mm hohe Beine angeschweißt. Wenn das Gerät Teil des Heizkreises ist, seine Bewegung nicht geplant ist und die Wände stark genug sind, wird eine stationäre Halterung mit Halterungen verwendet. Manchmal wird bei sehr massiven Registern eine kombinierte Installationsoption verwendet, d.h. das gerät wird auf gestelle gestellt und zusätzlich an der wand befestigt.

Befestigungsmethoden: Schweißen oder Gewinde?

Das größte Problem bei der Durchführung von Installationsarbeiten für Montage und Installation Heizregister sind Schweißarbeiten. Heizgeräte werden im Freien aus Einzelteilen zusammengebaut und dann aus vorbereiteten Rohlingen das Heizsystem durch Gasschweißen installiert. Schweißnähte können durch Gewindeverbindungen ersetzt werden, die ihnen in Festigkeit und Haltbarkeit unterlegen sind, aber abhängig von der Arbeitstechnologie und der Verwendung moderner Materialien können sie den langfristigen Betrieb von Heizgeräten sicherstellen.

Das Heizregister in einer Garage oder einem Lager ist ein unabhängiges Gerät, mit dem Sie einen Technikraum mit Strom beheizen können

Klassische Designs von Heizregistern

Option Nr. 1 - horizontales Register

Meistens werden bei der Herstellung eines Heizregisters zwei oder drei parallel verlegte Rohre in horizontaler Richtung verbunden. Der Abstand zwischen benachbarten Abschnitten im Register muss den Durchmesser unbedingt um 50 mm überschreiten.Beliebt sind auch Spulenkonstruktionen von Registern, die je nach Art des Anschlusses von Geräten an das Heizsystem in verschiedene Typen unterteilt sind.

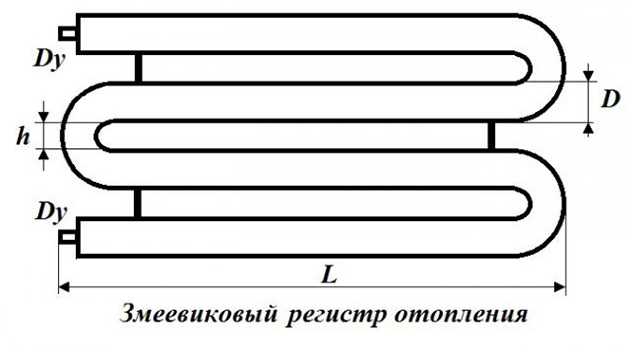

Schlangenheizregister: L - Länge des Erhitzers, D - Rohrdurchmesser, h - Abstand zwischen den Rohren (mehr als 50 mm Durchmesser)

Die Länge der Heizungen wird entsprechend den Abmessungen des Raums oder Raums ausgewählt, in dem das Heizsystem installiert werden soll. Neben den aufgeführten Ausführungsarten von Heizregistern gibt es noch:

• Single-Pipe-Produkte;
• Vierrohrgeräte;
• Fünfrohrmodelle usw.

Die Anzahl der in einem Heizregister verwendeten Rohre hängt von der Fläche des beheizten Raums, der Qualität der Wärmedämmung des Objekts, dem Vorhandensein anderer Wärmequellen im Raum usw. ab. Gehen Sie durch das Mögliche Durchmesser der Rohre, berechnen Sie die optimalen Abmessungen der Produkte, bei denen die optimale Temperatur im beheizten Raum aufrechterhalten wird.

Horizontale Heizregister aus Glattrohren verwenden mit unterer Verdrahtung Pipeline. In diesem Fall werden die Produkte sorgfältig um den Raum herum näher an der Bodenfläche platziert. In einem Wohnhaus verlaufen Rohre unter den Fenstern. In Industriegebäuden hängt der Standort von Heizgeräten von der Deckenhöhe, den Merkmalen der Raumaufteilung und der Platzierung von Industrieanlagen ab.

Heizregister beheizen erfolgreich soziale Einrichtungen. Die Pflege solcher Heizungen ist viel einfacher als bei Gusseisenbatterien.

Option #2 - vertikale Register

Bei der Sanierung von Wohnungen und der Erweiterung ihrer Wohnfläche durch Balkone und Loggien ist es erforderlich, die vom Bauherrn installierten Batterien bei Inbetriebnahme des Objekts zu demontieren.Gleichzeitig wird die demontiert Heizkörper werden durch vertikale Heizregister ersetztgeschweißt aus einer großen Anzahl runder Rohre mit kleinem Durchmesser. Diese Heizungen werden in einer Wand platziert, die sich neben der Fensteröffnung befindet.

Vertikale Heizregister werden bei Bedarf mit Ziergittern verschlossen, die aus einem unverzichtbaren Element der Heizungsanlage ein Einrichtungsobjekt machen. Sie können die Position des "Bündels" paralleler Rohre mit Spiegeln, farbigem Glas, Mosaiken, schmiedeeisernen Gittern verschleiern sowie Regale, Kleiderbügel, Schränke und andere nützliche Gegenstände von nicht sperrigen Möbeln platzieren.

Es ist möglich, die Bewegung des Kühlmittels in einem vertikalen Register sicherzustellen, das in einem autonomen Heizsystem eines Privathauses mit einer Umwälzpumpe installiert ist. Horizontale Register werden auch im natürlichen Kreislauf des Kühlmittels verwendet, wenn sie mit leichtem Gefälle (0,05 % genügen) eingebaut werden.

So stellen Sie das Heizregister ein

Jeder Eigentümer kann ein Heizregister installieren, ohne einen Meister in die Arbeit einzubeziehen. Um die Montagearbeiten zu vereinfachen, müssen zunächst alle Elemente des Heizsystems gemäß dem Projekt vorbereitet werden.

Eine der Hauptanforderungen ist eine qualitativ hochwertige Verbindung des Registers mit Rohrleitungen. Es muss der maximal zulässigen Belastung standhalten - 10 MPa. Wenn das Andocken durch Schweißen erfolgt, müssen Sie die Qualität der Nähte überwachen.

Es wird empfohlen, Register entlang einer Wand zu platzieren. In diesem Fall ist eine Mindestneigung in Bewegungsrichtung des Kühlmittels erforderlich - bis zu 0,05% der Gerätelänge.

Es ist notwendig, Heizregister näher an der Bodenoberfläche zu haben. Je größer der Durchmesser des Hauptrohres, desto weniger Widerstand für das umlaufende Kühlmittel.

Die Effizienz des Geräts hängt von einer Vielzahl von Faktoren ab, einschließlich der Heizfläche, die direkt proportional zur Länge und zum Durchmesser der Rohre ist. Am gebräuchlichsten im Alltag sind Modelle mit folgenden Eigenschaften:

• Empfohlener Rohrdurchmesser - von 25 bis 160 mm
• Verbindungsbrücken für Schnittmodelle - ab 30 mm
• Der Abstand zwischen den Hauptrohren - ab 50 mm
• Maximaler Druck - 10 MPa
• Material - Kohlenstoffstahl

Wir machen ein Register mit unseren eigenen Händen

Jeder, der sich mit einem Schweißgerät auskennt, ist in der Lage, ein Heizregister selbst herzustellen. Ein einfaches Design kann mit Frostschutzmittel oder Öl gefüllt werden.

Einführungsvideo zum selber machen

Um eine Heizung mit Ihren eigenen Händen herzustellen, wird empfohlen, die Anweisungen zu befolgen:

1. Es ist notwendig, Rohre mit geeigneten Durchmessern vorzubereiten und Rohlinge zu schneiden
2. Das Rohrinnere wird kontrolliert und ggf. gereinigt, um den ohnehin schon hohen Widerstand gegen das zirkulierende Kühlmittel zu reduzieren
3. Stecker werden von den Enden geschweißt, Löcher werden in einige von ihnen gebohrt

Rohre mit kleinerem Durchmesser (vertikal) verbinden dickere (horizontal)
Es ist notwendig, Hähne zu installieren, um Luft zu entfernen, die sich an den Rändern ansammelt
Alle Nähte sind sauber und effizient gereinigt, die Oberfläche ist mit Ölfarben gestrichen.

In tragbaren Strukturen muss ein Heizelement mit einer Leistung von 1,5 bis 6 W installiert werden, das an einer herkömmlichen Steckdose betrieben wird. Wird die Anlage mit einem Heizkessel betrieben, kann die Effizienz der Register durch den Einbau einer leistungsstarken Umwälzpumpe gesteigert werden.

Hauptvorteile

Unter den vielen Vorteilen von Heizregistern ist zu beachten:

1. Es ist möglich, die Herstellung von Heizgeräten nach einer individuellen Zeichnung des Kunden zu bestellen
2. In ihnen kann die Rolle eines Wärmeträgers nicht nur Flüssigkeit, sondern auch heißer Dampf übernehmen.

Die Installation erfordert keine spezielle Ausrüstung
Sie können in großflächigen Räumen installiert werden, da sie sich trotz ihrer kompakten und bescheidenen Abmessungen durch einen effizienten Wärmeaustausch auszeichnen.
Akzeptable Kosten

In Gewahrsam

Natürlich ersetzen Heizregister klassische Heizkörper. In Privathäusern sind sie in Räumen mit aggressiveren Bedingungen (Toilette, Badezimmer, zeitweise unbeheizte Räume usw.) zu finden. Für einen guten Handwerker ist es nicht schwierig, ein solches Gerät selbst herzustellen.
