Do-it-yourself-Pumpenreparatur "Vodomet": Eine Übersicht der beliebtesten Pannen

Haupttypen

Das Unternehmen produziert mehrere Pumpenlinien, die sich durch erschwingliche Preise auszeichnen und seit langem die wohlverdiente Anerkennung der Kunden genießen. Pumpen für den Einsatz in Brunnen sind durch eine ziemlich beeindruckende Modellpalette vertreten. In dieser Produktnische verkauft der Hersteller drei Haupttypen von Geräten gleichzeitig:

• herkömmliche Modelle;
• professionelle Geräte;
• fertige Pumpstationen für das Haus.

Standardmodelle

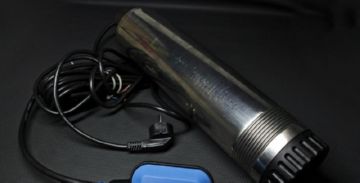

Die herkömmliche Tauchvorrichtung vom Zentrifugaltyp hat eine zylindrische Form und kompakte Abmessungen.Sein Durchmesser beträgt 9,8 Zentimeter (geeignet für Brunnen größer als vier Zoll). Der Körper besteht aus Edelstahl. Im Inneren befinden sich die wichtigsten mechanischen Komponenten der Pumpe und des Elektromotors. Die Pumpenkammer befindet sich im Gehäuse unter dem Motor - dies ist eine ziemlich beliebte technische Lösung, die in Pumpen verschiedener Hersteller verwendet wird. Die Kühlung erfolgt durch die Wasserzirkulation - das Gerät ist zuverlässig vor Überhitzung geschützt. Das Ruderelement (Laufrad) besteht aus einem haltbaren Polymer und die Lager aus Keramik.

Vorteile:

• Verlässlichkeit;
• Budgetpreis (bis zu 17.000 Rubel);
• hohe Wartbarkeit;
• die Möglichkeit, Flüssigkeit mit Verunreinigungen bis zu einer Größe von 3 Zentimetern zu pumpen;
• das Vorhandensein eines Siebs und eines Rückschlagventils;
• kann in Tiefen bis zu 30 Metern eingesetzt werden.

Mängel:

Fehlen einer automatischen Steuereinheit (bei herkömmlichen Modellen beobachtet);

Professionelle Geräte

Für Arbeiten in Brunnen, Reservoirs und Tanks stellt das Unternehmen Pumpenmodelle her, die mit einem Schwimmerschalter ausgestattet sind. Ihre Besitzer werden oft als Fasspumpen bezeichnet, da eine solche Einheit bequem in Tanks und geräumigen Fässern verwendet werden kann, die zur Bewässerung des Gartens bestimmt sind.

Vorteile:

• versiegeltes Gehäuse (kann in Wasser abgesenkt werden);
• erschwinglicher Preis (von 7.000 bis 11.000 Rubel);
• kann in schlammigem Wasser mit einer kleinen Beimischung von Sand oder anderen kleinen Schmutzpartikeln verwendet werden;
• Es besteht ein Trockenlaufschutz (durch einen Schwimmer).

Mängel:

häufiger ist die Verwendung nur in geringen Tiefen (bis zu 15 Metern) möglich.

Tauchfähige Modelle

wie man die pumpe aus dem brunnen bekommt

Vorteile:

• das System ist vollständig betriebsbereit;
• garantierte ununterbrochene Wasserversorgung;
• der Elektromotor ist vor Überlastung und Überspannung geschützt;
• kann in einer Tiefe von bis zu 30 Metern verwendet werden;
• leiser Betrieb ist gewährleistet;
• Schutz vor Trockenstart und Überhitzung;
• der vorgegebene Druck in der Rohrleitung gehalten wird.

Mängel:

hohe Kosten - bis zu 39.000 Rubel.

Entwässerungspumpen

Entwässerungspumpen mit Schwimmerschalter sind ebenfalls erhältlich. Es gibt Modelle, die in schmutzigem Wasser funktionieren. Zum Beispiel in der Lage, einen Pool oder einen überfluteten Keller zu entleeren. Und Einheiten, die für die Arbeit mit starker Verschmutzung ausgelegt sind - die sogenannten Kotpumpen, die Flüssigkeiten mit Feststoffpartikeln bis zu einer Größe von 3,5 Zentimetern pumpen können.

Detaillierte Anweisungen zum Zerlegen der Pumpe

Um eine Tauchpumpe zu bestimmen und Fehler zu beheben, muss sie in ihre Bestandteile zerlegt werden. Dazu benötigen Sie einen geräumigen Arbeitsplatz und einen stabilen breiten Tisch, einen Schraubstock, Kreuzschlitz- und Flachschraubendreher, einen Satz Schlüssel und eine Zange.

Der Demontageprozess ist nicht schwierig, erfordert jedoch Präzision, Gewissenhaftigkeit und Aufmerksamkeit.

Es wird schrittweise in einer bestimmten Reihenfolge durchgeführt.

Wenn der Pumpenteil und der Motorraum voneinander getrennt sind, ist die Fehlersuche viel einfacher und bequemer.

Die Feinheiten beim Zerlegen der Welle des Pumpenabschnitts

Um den genauen Ort des Problems zu lokalisieren, versuchen Sie, die Welle des Pumpenabschnitts zu drehen. Wenn dies nicht möglich ist, dann ist das Problem da.

Bauen Sie am Ende der Maßnahmen zur Reparatur / zum Austausch / zur Wartung des Pumpenteils das Gerät unter sorgfältiger Befolgung der Anweisungen wieder zusammen. Dann mit dem Motor verbinden und zum Arbeitsplatz zurückkehren.

Schritt-für-Schritt-Prozess zum Zerlegen des Elektromotors

Wenn der Problembereich in den beiden oben beschriebenen Schritten nicht identifiziert werden konnte, besteht eine gute Chance, dass es am Motor liegt. Um dies endgültig zu überprüfen, müssen Sie die folgenden wichtigen Schritte ausführen.

Montieren Sie den Motorblock gemäß den Anweisungen. Stellen Sie sicher, dass sich alle Details an ihren ursprünglichen Stellen befinden.

Typische Ausfälle von Pumpen verschiedener Marken

Die Ausrüstung beliebter in- und ausländischer Marken weist ihre eigenen charakteristischen Aufschlüsselungen auf. Die Geräte des dänischen Herstellers Grundfos erfordern trotz ihrer Zuverlässigkeit und Langlebigkeit einen regelmäßigen Austausch von Gleitringdichtungen. Geschieht dies nicht rechtzeitig, dringt Wasser ein und beschädigt die Wicklung.

Es wird nicht empfohlen, das Gerät zu Hause zu warten. Die spezifische Konstruktion erfordert, dass Reparaturen von einem erfahrenen Fachmann, idealerweise einem Mitarbeiter einer firmeneigenen Servicestelle, durchgeführt werden.

Ein ausgeprägtes Summen und eine auf ein Minimum gesunkene Förderhöhe weisen darauf hin, dass das Laufrad abgenutzt ist oder sich entlang der Achse in der Pumpe verschoben hat. Das Gerät muss zerlegt, von Sand gereinigt, beschädigte Elemente ausgetauscht und neue Dichtungen eingebaut werden

Gilex-Einheiten verlieren häufig Flüssigkeit aus dem Elektromotor. Ein Austausch ist möglich, jedoch nur durch eine ähnliche Zusammensetzung.

Einige Meister glauben, dass es nicht notwendig ist, eine teure Substanz zu kaufen. Sie können mit Glycerin oder Transformatorenöl auskommen. Dies ist jedoch nicht der beste Rat. Die Ausrüstung verträgt das Füllen mit alternativen Mitteln nicht sehr gut und kann nach einer solchen Operation vollständig ausfallen.

Reparieren Sie das Gerät besser nicht selbst, sondern überlassen Sie diese Aufgabe qualifiziertem Fachpersonal. Sie füllen den Motor garantiert mit der Originalzusammensetzung und tun dies streng nach den Wünschen des Herstellers.Nach dem Service funktioniert es genauso gut wie am ersten Kauftag.

Der Verschleiß der Dichtungen wird durch einen niedrigen Ölstand im Pumpenmotor angezeigt. Es ist am besten, sie so schnell wie möglich zu ersetzen. Dadurch wird der Motor vor Überhitzung bewahrt.

In Geräten "Kid" des russischen Unternehmens Livgidromash fallen häufig Spulen aus. Provoziert diese Unruhearbeit "trocken". Ein starkes Geräusch, das beim Einschalten ohne Wasserpumpen zu hören ist, weist auf einen Bruch in der Mittelachse hin, an der die Membranen mit einem Anker befestigt sind. Diese Störung ist nach Demontage des Geräts leicht zu erkennen.

Der Austausch der Achse auch zu Hause ist nicht schwierig. Aber ein Teil zum Verkauf zu finden, ist wirklich ein Problem.

Aquarius-Pumpen neigen zur Überhitzung. Dieser Nachteil ist besonders aktiv, wenn die Ausrüstung in seichten Bohrlöchern arbeitet. Reparaturen sind teuer und betragen manchmal etwa 50% der ursprünglichen Kosten. Viele Nutzer kaufen in solchen Fällen lieber ein neues Gerät, allerdings von einem anderen Hersteller.

Das gleiche Problem ist typisch für die Brook-Modelle. Trotz des modernen Designs und der Einhaltung aktueller europäischer Normen vertragen sie keinen Dauerbetrieb.

Der Hersteller sagt, dass die Geräte nicht länger als 7 Stunden ununterbrochen Wasser pumpen können. Fast immer führt eine solche Belastung jedoch zu einer Überhitzung. Um Probleme zu vermeiden, ist es besser, alle 2-3 Stunden Pausen einzulegen und das Gerät ruhen zu lassen. Auf diese Weise kann die Lebensdauer der Pumpe verlängert werden.

Wasserfördergeräte nicht bei geschlossenem Absperrventil starten. In Zukunft wird dies zum Ausfall der Pumpausrüstung führen. Ventil muss vor dem Einschalten geöffnet werden.

Die Pumpausrüstung "Vodomet" gilt als recht zuverlässig und betriebsstabil. Die meisten Pannen hier sind auf Missbrauch zurückzuführen. Außerdem verstopfen Geräte, die mit kontaminiertem Wasser in Kontakt kommen, schnell mit Schlick und Sand. In diesem Fall muss der Pumpenteil der Einheit ausgetauscht werden.

Wenn ein aufgetretenes Problem nicht zu Hause gelöst werden kann, lohnt es sich, Hilfe von professionellen Meistern eines zertifizierten Servicecenters zu suchen. Sie werden schnell feststellen, was mit dem Gerät passiert ist, und seine Leistung wiederherstellen. Oder sie empfehlen den Kauf und Einbau einer neuen Pumpe, wenn die alte nicht repariert werden kann oder wirtschaftlich nicht tragbar ist.

Reparatur von Entwässerungspumpen

Die oben aufgeführten Störungen der Laugenpumpe können nicht immer alleine behoben werden. Sie können einen geschwächten Stoßdämpfer selbstständig reparieren, den Schwimmer lösen oder ersetzen, mechanische Schäden beseitigen, die zum Blockieren des Laufrads geführt haben, und das Versorgungskabel ersetzen.

Am einfachsten ist es, den Stoßdämpfer zu befestigen. Dazu müssen Sie das Gehäuse des Geräts zerlegen und die losen Muttern an den Befestigungsschrauben festziehen. Achten Sie darauf, die obere Mutter zu sichern, damit sie sich nicht weiter lockert. Es dauert einige Zeit, das Netzkabel auszutauschen. Der Austausch des Kondensators ist bei einigen Abflussmodellen möglich.

Die restlichen Störungen sind ohne Einschaltung von Servicewerkstätten kaum zu beheben.Beispielsweise ist es bei einem gebrochenen Vorbau einfacher und manchmal billiger, eine neue Ausrüstung zu kaufen, als sie zu zerlegen und zu reparieren. Der Ventilaustausch ist ein kompliziertes und unrentables Unterfangen, das Problem selbst zu lösen. Der Austausch einer verbrannten Wicklung muss in Fachwerkstätten durchgeführt werden.

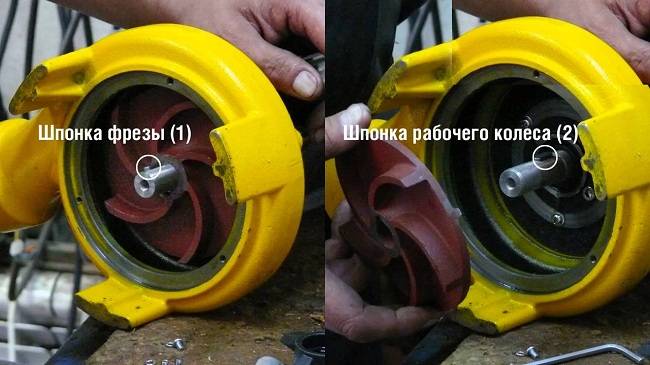

Demontage der Entwässerungspumpe Belamos DWP CS

Die häufigsten Pannenursachen

Wenn die Pumpausrüstung repariert werden muss, müssen die wahrscheinlichen Ursachen für deren Ausfall ermittelt werden, die häufig sind:

1. Nichteinhaltung der Bedingungen für die regelmäßige Inspektion und Reparatur von Geräten.
2. Das Gerät wurde falsch bedient. Beim Betrieb des Gerätes wurden dessen Betriebsparameter überschritten.
3. Die gepumpte Flüssigkeit enthält größere feste Verunreinigungen als erforderlich.
4. Längerer Gebrauch der Pumpe im Trockenmodus.
5. Die Installation der Ausrüstung wurde falsch oder schlecht durchgeführt.
6. Der Hydrospeicher, das Relais sind defekt, es gibt keinen Filter.

Bei ersten Anzeichen einer Störung sollten sofort folgende Komponenten des Gerätes überprüft werden: Der ideale Abstand zwischen den elektromagnetischen Spulen und dem Kolben muss auf 0,4 bis 0,5 cm eingestellt werden.

Entleerung des Reservoirs mit einer Entwässerungspumpe

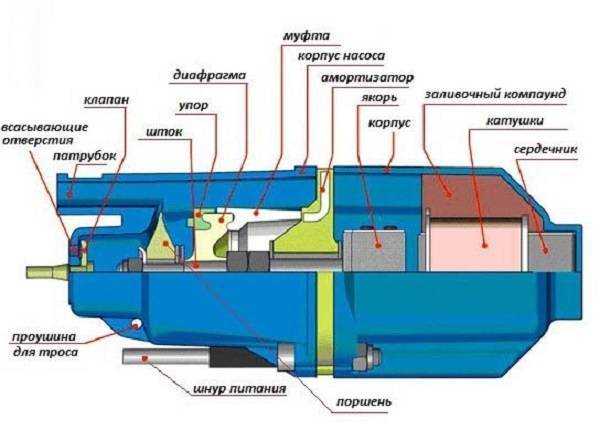

Der Kolben darf keine mechanischen Beschädigungen und Defekte aufweisen, sein Zustand muss elastisch sein. Das Ventil, das die Einlässe schließt, muss zwischen den Gehäusen ein Spiel von 0,7 bis 0,8 mm aufweisen. Die Luft sollte frei strömen, wenn sie auf der Ansaugseite eingeblasen wird. Es kommt oft vor, dass die schlechte Leistung der Pumpe nicht mit ihrem Ausfall zusammenhängt. Es kann zu Stromschwankungen im Netz kommen.

Stellen Sie daher vor der Demontage des Geräts sicher, dass die Netzspannung übereinstimmt, die 220-240 V betragen sollte. Es ist zu beachten, dass für einen langfristigen und zuverlässigen Betrieb der Pumpausrüstung eine technische Inspektion und Wartung erforderlich ist das Gerät rechtzeitig und befolgen Sie die Regeln des technischen Betriebs.

Die Feinheiten der Reparatur von Einheiten verschiedener Marken

Da im Handel Modelle von Pumpgeräten verschiedener Hersteller erhältlich sind, die sich durch ihre Stärke und Konstruktionsmerkmale auszeichnen, sollten die Reparatur und der Betrieb solcher Geräte unter Berücksichtigung des Modells durchgeführt werden

Da im Handel Modelle von Pumpgeräten verschiedener Hersteller erhältlich sind, die sich durch ihre Stärke und Konstruktionsmerkmale auszeichnen, müssen die Reparatur und der Betrieb solcher Geräte unter Berücksichtigung des Modells durchgeführt werden. Da Sie als Bohreinheit nicht „Vodojet“ oder „Whirlwind“ wählen konnten, sondern ein Modell einer anderen Marke, haben wir uns entschlossen, die Schwächen der gängigsten Pumpprodukte sowie die Merkmale ihrer Reparatur aufzulisten:

• Die meisten Grundfos-Modelle haben eine spezielle Motorisolierung und eingebaute Ventile. Daher ist es manchmal notwendig, die thermischen Dichtungen des Motors zu wechseln. Diese Arbeit kann nur von einem Fachmann durchgeführt werden.
• Bei Pumpen der Marke Gilex treten häufig Flüssigkeitslecks aus dem Elektromotor auf. Zur Reparatur muss die Flüssigkeit durch ein ähnliches Produkt ersetzt werden. Dies kann nur in einem speziellen Servicecenter durchgeführt werden.
• Am beliebtesten ist die Haushaltspumpe „Kid“. Obwohl der Preis für Servicereparaturen durchaus akzeptabel ist, ist es einfach, dieses Gerät mit Ihren eigenen Händen zu reparieren. Ein häufiges Problem ist, dass das Gerät nach dem Einschalten viel Lärm macht, aber kein Wasser pumpt.Normalerweise geschieht dies aufgrund eines Bruchs der Mittelachse, auf der die Membran und der Anker installiert sind. Normalerweise können Sie das Problem schnell identifizieren, indem Sie das Gerät zerlegen. Die Achse muss ersetzt werden. Weitere Informationen zum Reparieren der "Kid" -Pumpe finden Sie im vorgeschlagenen Video:

• Die Brunnenpumpe Aquarius überhitzt während des Betriebs häufig. Dies gilt insbesondere für Einheiten, die in flachen Brunnen installiert sind. Da die Reparatur solcher Geräte jedoch etwa die Hälfte der Kosten ausmachen kann, ist es einfacher, ein neues Gerät zu kaufen, wenn eine kostengünstige Pumpe ausfällt.
• Die Pumpen "Vodomet" und "Whirlwind" sind recht zuverlässige Geräte, die bei richtiger Anwendung lange ohne Ausfälle halten können. Bei unsachgemäßer Anwendung können die Geräte durch Schlick und Sand verstopfen. Zur Reparatur müssen Sie das Pumpenteil austauschen.
• Die Pumpausrüstung "Rucheyok" ist auch für ihre Überhitzungsfähigkeit bekannt. Und das trotz der Konstruktion nach europäischen Normen. Laut Herstellerangaben kann das Gerät 7 Stunden ununterbrochen arbeiten, in der Praxis führt dies jedoch zu einer Überhitzung. Daher wird empfohlen, die Pumpe nach 2-3 Betriebsstunden zu unterbrechen.

Bedienung des Gerätes und Vermeidung von Ausfällen

Bei der Auswahl von Geräten für ein Hauswasserversorgungssystem müssen Sie zunächst entscheiden, welche Leistung und Leistung das Gerät benötigt. Die notwendigen Parameter sind dem technischen Datenblatt des Gerätes zu entnehmen.

Beim Kauf einer Pumpe ist auf deren Größe zu achten. Optimal ist, dass es mindestens einen Zentimeter kleiner ist als das Brunnenrohr, sonst kann es klemmen

Sie müssen ein starkes Kabel aufnehmen, damit Sie das Gerät bequem herausziehen und wieder eintauchen können.

Oft ist es nicht notwendig, viel Geld auszugeben, um eine Tauchpumpe zu reparieren.

Die Überprüfung des Geräts auf Fehlfunktionen sollte in mehreren Schritten erfolgen:

• Extraktion aus Wasser;
• Aufhängekabel und Elektrokabel auf Beschädigung prüfen;
• Inspektion der Karosserie auf Beschädigungen und Rost;
• Starten Sie die Pumpe, um auf seltsame Geräusche zu achten.

Wenn sich der Brunnen sehr schnell leert, wurde die Produktivität wahrscheinlich falsch berechnet. In dieser Situation muss entweder gewechselt oder der Wasserverbrauch reduziert werden. Außerdem kann das Gerät einen Leerlaufschutz betreiben. Der Grund dafür ist derselbe, und das Gerät muss geändert werden.

Typische Ausfälle von Pumpen verschiedener Marken

Die Ausrüstung beliebter in- und ausländischer Marken weist ihre eigenen charakteristischen Aufschlüsselungen auf. Die Geräte des dänischen Herstellers Grundfos erfordern trotz ihrer Zuverlässigkeit und Langlebigkeit einen regelmäßigen Austausch von Gleitringdichtungen. Geschieht dies nicht rechtzeitig, dringt Wasser ein und beschädigt die Wicklung.

Es wird nicht empfohlen, das Gerät zu Hause zu warten. Die spezifische Konstruktion erfordert, dass Reparaturen von einem erfahrenen Fachmann, idealerweise einem Mitarbeiter einer firmeneigenen Servicestelle, durchgeführt werden.

Ein ausgeprägtes Summen und eine auf ein Minimum gesunkene Förderhöhe weisen darauf hin, dass das Laufrad abgenutzt ist oder sich entlang der Achse in der Pumpe verschoben hat. Das Gerät muss zerlegt, von Sand gereinigt, beschädigte Elemente ausgetauscht und neue Dichtungen eingebaut werden

Gilex-Einheiten verlieren häufig Flüssigkeit aus dem Elektromotor. Ein Austausch ist möglich, jedoch nur durch eine ähnliche Zusammensetzung.

Einige Meister glauben, dass es nicht notwendig ist, eine teure Substanz zu kaufen. Sie können mit Glycerin oder Transformatorenöl auskommen.Dies ist jedoch nicht der beste Rat. Die Ausrüstung verträgt das Füllen mit alternativen Mitteln nicht sehr gut und kann nach einer solchen Operation vollständig ausfallen.

Reparieren Sie das Gerät besser nicht selbst, sondern überlassen Sie diese Aufgabe qualifiziertem Fachpersonal. Sie füllen den Motor garantiert mit der Originalzusammensetzung und tun dies streng nach den Wünschen des Herstellers. Nach dem Service funktioniert es genauso gut wie am ersten Kauftag.

Der Verschleiß der Dichtungen wird durch einen niedrigen Ölstand im Pumpenmotor angezeigt. Es ist am besten, sie so schnell wie möglich zu ersetzen. Dadurch wird der Motor vor Überhitzung bewahrt.

In Geräten "Kid" des russischen Unternehmens Livgidromash fallen häufig Spulen aus. Provoziert diese Unruhearbeit "trocken". Ein starkes Geräusch, das beim Einschalten ohne Wasserpumpen zu hören ist, weist auf einen Bruch in der Mittelachse hin, an der die Membranen mit einem Anker befestigt sind. Diese Störung ist nach Demontage des Geräts leicht zu erkennen.

Der Austausch der Achse auch zu Hause ist nicht schwierig. Aber ein Teil zum Verkauf zu finden, ist wirklich ein Problem.

Aquarius-Pumpen neigen zur Überhitzung. Dieser Nachteil ist besonders aktiv, wenn die Ausrüstung in seichten Bohrlöchern arbeitet. Reparaturen sind teuer und betragen manchmal etwa 50% der ursprünglichen Kosten. Viele Nutzer kaufen in solchen Fällen lieber ein neues Gerät, allerdings von einem anderen Hersteller.

Das gleiche Problem ist typisch für die Brook-Modelle. Trotz des modernen Designs und der Einhaltung aktueller europäischer Normen vertragen sie keinen Dauerbetrieb.

Der Hersteller sagt, dass die Geräte nicht länger als 7 Stunden ununterbrochen Wasser pumpen können. Fast immer führt eine solche Belastung jedoch zu einer Überhitzung. Um Probleme zu vermeiden, ist es besser, alle 2-3 Stunden Pausen einzulegen und das Gerät ruhen zu lassen. Auf diese Weise kann die Lebensdauer der Pumpe verlängert werden.

Wasserfördergeräte nicht bei geschlossenem Absperrventil starten. In Zukunft wird dies zum Ausfall der Pumpausrüstung führen. Ventil muss vor dem Einschalten geöffnet werden.

Die Pumpausrüstung "Vodomet" gilt als recht zuverlässig und betriebsstabil. Die meisten Pannen hier sind auf Missbrauch zurückzuführen. Außerdem verstopfen Geräte, die mit kontaminiertem Wasser in Kontakt kommen, schnell mit Schlick und Sand. In diesem Fall muss der Pumpenteil der Einheit ausgetauscht werden.

Wenn ein aufgetretenes Problem nicht zu Hause gelöst werden kann, lohnt es sich, Hilfe von professionellen Meistern eines zertifizierten Servicecenters zu suchen. Sie werden schnell feststellen, was mit dem Gerät passiert ist, und seine Leistung wiederherstellen. Oder sie empfehlen den Kauf und Einbau einer neuen Pumpe, wenn die alte nicht repariert werden kann oder wirtschaftlich nicht tragbar ist

Die Pumpe ist mit Sand verstopft und pumpt kein Wasser. Wie man mit einem der häufigsten Probleme der Pumpausrüstung umgeht, zeigt das folgende Video:

So zerlegen Sie "Wasserwerfer"

Das Gerät der „Vodomet“ -Pumpe kann nicht als ganz einfach und verständlich bezeichnet werden. Bevor Sie mit der Demontage beginnen, sollten Sie sich so weit wie möglich mit den Konstruktionsmerkmalen vertraut machen. Es schadet nicht, die richtige Position jedes Elements zu fixieren: Aufnahme, Foto, Film usw.

Achten Sie auch auf die richtige Position jedes Details in Bezug auf die Begriffe „oben“ und „unten“. Wenn die Räder nach der Reparatur falsch montiert wurden, funktioniert die Pumpe immer noch, aber nicht sehr effizient.

Probleme können auch nach dem Zurückspulen des Motors auftreten. Nicht alle Pumpenbesitzer erinnern sich an die richtige Anordnung der Kontakte.

Vor Beginn der Demontage sollte die Pumpe natürlich von der Stromversorgung getrennt und aus dem Brunnen entfernt werden. Um die Arbeit zu erleichtern, ist es besser, das Wasserversorgungsrohr von der Düse zu trennen und das Metallkabel zu entfernen. In Arbeitsstellung der „Vodomet“-Pumpe befindet sich der benetzte Motor im oberen Teil und der Pumpteil, bestehend aus Flügelrädern und Bechern mit Deckel, im unteren Teil. Beim Zerlegen der Pumpe ist es jedoch bequemer, sie auf den Kopf zu stellen, d. H. Motor aus.

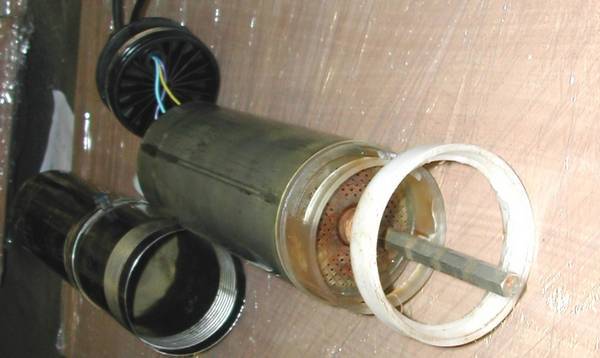

Der erste Schritt bei der Demontage der Waterjet-Pumpe ist das Abschrauben der unteren Abdeckung. Dieser Vorgang wird mit einem ausreichend langen Schraubendreher durchgeführt, der durch die Ösen zum Aufhängen des Kabels gefädelt wird. Sie müssen es gegen den Uhrzeigersinn abschrauben. Es kann bequemer sein, andere Geräte zu verwenden, zum Beispiel Gasschlüssel Nummer drei. Eine den Autofahrern bekannte Vorrichtung zum Entfernen des Ölfilterdeckels oder ein Äquivalent aus einem Streifen aus strapazierfähigem Stoff mit einem Hebel zum Drehen ist ebenfalls geeignet.

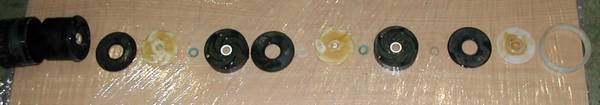

Entfernen Sie danach vorsichtig die Kammerbecher mit Deckel und Laufrädern aus dem Pumpengehäuse. Becherdeckel sind von 1 bis 3 nummeriert. Üblicherweise werden zuerst alle Becher mit der Nummer „1“ auf den Schaft gesteckt, dann mit der Nummer „2“, dann mit der Nummer „3“. Bei der Demontage der Wasserstrahlpumpe werden diese Elemente in umgekehrter Reihenfolge ausgebaut.Es ist besser, die Nummerierungsreihenfolge der Gläser zu notieren, um Fehler bei der Montage zu vermeiden.

Es schadet nicht, die Bewegungsrichtung der Welle sofort zu klären. Dazu wird die Pumpe bei ausgebauten Rädern einfach für einige Sekunden eingeschaltet. Das Rad sollte so stehen, dass das Wasser von unten in der Mitte angesaugt wird und das Wasser nach oben zum äußeren Teil des Rings fließt. In der richtigen Position sollte der Leitschaufelkranz mit der breitesten Stelle zum Motor montiert werden, d. h. Lasche nach unten und glatte Seite nach oben.

Die Pumpenwelle ist nicht wie bei ähnlichen Modellen verdreht, sondern wird mit zwei Clips fixiert. Wenn es entfernt werden muss, klemmen Sie die Clips mit einer Zange fest und entfernen Sie die Welle. Wenn die Laufradschalen entfernt werden, muss möglicherweise auch der Motor entfernt werden. Dies erfordert einige Anstrengung, da es ziemlich fest in den Körper gedrückt wird.

Um die Welle nicht zu verbiegen, stellen Sie das Pumpengehäuse auf eine Unterlage mit einem Loch, durch das die Welle eingeführt werden kann. Danach den Motor vorsichtig mit Hammer und Brett aus dem Gehäuse schlagen. Sie schlagen mit einem Hammer auf das Ende, und die Planke wirkt als Stoßdämpfer.

Wenn sich die Position des Motors im Gehäuse ändert, müssen Sie zuerst die ringförmige Befestigungsdichtung entfernen. Es muss im Inneren des Gehäuses um 90 Grad gedreht, etwas zusammengedrückt und entfernt werden, um das Innengewinde des Gehäuses nicht zu beschädigen

Sie können sofort auf die Position dieser Dichtung achten

Es sollte mit der Seite, von der die Fase entfernt wurde, zum Motor zeigen. Danach können Sie den Motor aus dem Gehäuse entfernen. Es wird durch die obere Abdeckung der Pumpe verschlossen, die mit zwei starken Dichtungsgummibändern befestigt ist.

Um die Abdeckung zu entfernen, müssen Sie den Motor auf die Seite legen.Dann wird die Abdeckung vorsichtig aus dem Motorgehäuse geschlagen und mit einem breiten Schraubendreher und einem Gummihammer darauf geschlagen. Hierfür können andere geeignete Werkzeuge verwendet werden. Unter der Abdeckung befindet sich ein Kondensator. Manchmal fällt dieses Element aus, aber es ist nicht schwierig, es zu ersetzen.

Beim Umgang mit dem Pumpengehäuse ist Vorsicht geboten. Manchmal ist es notwendig, das Gerät in einem Schraubstock zu fixieren

Zunächst empfiehlt es sich, den Körper am Befestigungspunkt mit stoßdämpfendem Material zu umwickeln. Die Kraft muss mäßig sein, um das Produkt nicht zu verformen.

Überarbeitung des Motorteils

Bohrlochpumpen sind mit einem einphasigen, meist bürstenlosen Asynchronmotor ausgestattet. Im Schaltplan ist ein Anlaufkondensator vorhanden. Der Stator des Elektromotors hat eine monolithische Befestigung am Gehäuse, er ist oft mit Epoxidmasse gefüllt.

Bei Pumpen in monolithischer Bauweise muss der Motor durch Drücken auf den Auslass zum Anschluss der abgehenden Rohrleitung bei ausgebauten Laufrädern aus dem Glas gedrückt werden. Bei Kolbenstangenpumpen wird der Motorteil beim Abkoppeln der beiden Hälften, bei Schneckenpumpen nach Entfernen der Arbeitsschnecke abgekoppelt. In allen Fällen ist das Innere des Motors (Kondensator, Anschlussklemmen) nur nach Entfernen des festen Steckers zugänglich. Es wird mit 2-3 Schrauben an der Seitenfläche der Hülse und einem kräftigen Sicherungsring befestigt. Bei einigen Pumpentypen kann es erforderlich sein, einen speziellen Abzieher für den Stopfen zu verwenden.

Stator des Brunnenpumpenmotors

Alle Bohrlochpumpenmotoren sind mit Öl gefüllt, das schmierende, kühlende und dielektrische Funktionen erfüllt. Das verwendete Öl ist ein spezielles Speiseöl, aber es ist im Handel erhältlich.Anzeichen für eine schlechte Qualität können eine trübe Farbe des Öls beim Mischen mit Wasser, eine Verdunkelung oder das Vorhandensein mechanischer Verunreinigungen sowie ein unzureichender Füllstand sein. Wenn das Öl normal ist, muss es in einen sauberen, trockenen Behälter abgelassen werden, wobei das Motorgehäuse 15–20 Minuten lang belassen werden muss, bis die Rückstände vollständig von den Wänden abfließen. Eine unzureichende Befüllung des Motors mit Öl weist auf einen Verschleiß der Stopfbuchsendichtungen hin.

Neben schlechtem Öl können verschlissene Lager die Ursache für einen Motorschaden sein, der durch Spiel und Freilaufgeräusche bestimmt wird. Wenn die Pumpe längere Zeit unter extremen Bedingungen betrieben wurde, kann die Welle verdreht (verdreht) werden, die Wicklungsisolierung kann überhitzen. Verbrannte Statoren sind praktisch nicht mehr zu reparieren, aber sie sind recht einfach zu ersetzen.

Durchbrennen der Statorwicklung durch Wassereintritt in den Motor

Typische Störungen und Reparaturen

Wenn die Vodomet-Pumpe unter Garantie steht, ist es am einfachsten, alle Probleme in einem Servicecenter zu lösen. Aber wenn die Fristen abgelaufen sind, sparen Besitzer normalerweise lieber Geld und führen die Reparaturen selbst durch. Einige Arbeiten, wie z. B. das Ersetzen verschlissener Laufräder, sind einfach durchzuführen.

Aber wenn Sie den Motor zurückspulen müssen, ist es besser, diese Angelegenheit Spezialisten anzuvertrauen. Ersatzteile und Komponenten können problemlos und zu einem sehr günstigen Preis erworben werden.

Die Firma "Dzhileks" verkauft gerne Ersatzteile für ihre Produkte. Sie werden sowohl in Fachgeschäften als auch in Servicezentren verkauft. Sie können sich auch direkt an den Hersteller wenden.

So sieht das Ergebnis des Eindringens von Wasser in den Motorraum aus, wenn das Gehäuse aus irgendeinem Grund schlecht abgedichtet ist - der Kondensator ist beschädigt, er sollte ausgetauscht werden

Anhand der Art des Ausfalls des Geräts kann man grob abschätzen, welche Art von Reparaturarbeiten erforderlich sind.

Hier ist eine Liste typischer Probleme, mit denen Besitzer von Vodomet-Pumpen konfrontiert sind:

• Das Gerät lässt sich nicht einschalten.
• Das Pumpengehäuse steht unter Spannung.
• Der Wasserdruck im System hat merklich abgenommen.
• Die Pumpe arbeitet ungleichmäßig und erzeugt Geräusche, die für den normalen Betrieb untypisch sind.

Und hier ist eine Liste von Störungen, die typisch für diese Symptome sind und wie man sie behebt:

• Die Motorwicklung ist durchgebrannt. Es muss komplett ersetzt werden.
• Wackelkontakt oder Drahtbruch. Es ist notwendig, das Motorgehäuse zu öffnen, die Verbindung mit den Kontakten und / oder die Unversehrtheit des elektrischen Kabels wiederherzustellen.
• Die Integrität des Motorgehäuses ist gebrochen. Infolgedessen wurde der Kondensator nass und sollte durch ein neues Analog ersetzt werden.
• Die Laufräder sind verschlissen. Es ist notwendig, die Pumpe zu zerlegen und durch neue Elemente zu ersetzen.

Wenn die Pumpe bereits zur Reparatur aus dem Brunnen entfernt wurde, ist es natürlich sinnvoll, eine vollständige Diagnose des Geräts durchzuführen. Die Pumpe wird zerlegt, Dichtungen, Unterlegscheiben, Gläser, Laufräder und andere Elemente werden inspiziert. Bei erkennbaren Verschleißerscheinungen sollten Sie sich umgehend um den Austausch solcher Elemente kümmern.

Dann ist es sinnvoll, den Motor zu zerlegen, den Zustand der Kontakte und der Zuleitung zu prüfen. Lokalisieren Sie ggf. das beschädigte Kabel und schließen Sie es erneut an. Manchmal lohnt es sich, das Netzkabel komplett auszutauschen.

Probleme mit einem feuchten Kondensator sind meist schon von außen erkennbar.Das Löten eines neuen Kondensators ist in der Regel nicht schwierig, aber beim Wiedereinbau sollte auch die Ursache der Fehlfunktion beseitigt werden, d.h. auf ausreichende Dichtheit des Motorgehäuses achten.

Die verbrannte Motorwicklung wird, wie bereits erwähnt, zu Hause schwer korrekt durchzuführen sein. Dieser Vorgang kann im Werk bestellt werden, und alle anderen Arbeiten können unabhängig durchgeführt werden. Das macht Reparaturen billiger. In einigen Fällen ist es einfacher und zuverlässiger, den Motor durch ein neues Gerät zu ersetzen.

Beim drucklosen Motor wird eine Situation beobachtet, die Fachleute mit dem Wort „Emulsion“ charakterisieren. Das bedeutet, dass Wasser in das Motorgehäuse gelangte und sich mit dem Öl vermischte, wodurch es zu einer Emulsion wurde. Das Öl muss abgelassen und komplett ersetzt werden.

Auf keinen Fall sollte diese Flüssigkeit durch normales Motoröl ersetzt werden. Das einzig geeignete Schmiermittel für Vodomet-Pumpen ist reines Glyzerin. Tatsache ist, dass im Falle einer Panne Öl in den Brunnen gelangen und die Wasserqualität erheblich beeinträchtigen kann. Es ist sehr schwierig, solche Verschmutzungen loszuwerden.

Reparatur Wasserstrahlpumpe

So führen Sie Ihre eigenen Reparaturen durch

In dem Ihnen vorgestellten Artikel lernen Sie das Prinzip des Pumpgeräts kennen und können sich mit den Nuancen und Aspekten befassen, die Sie zum Reparieren der Wasserkanone wissen müssen, und wir werden uns das genauer ansehen an einem echten Beispiel eines echten Modells 60-52. Selbstverständlich lernen Sie auch mögliche Probleme kennen, auf die dort hingewiesen wird. Reisepass und die Methode ihrer Beseitigung.

Reparatur der Pumpe

Reparatur der Pumpe ist dringend erforderlich, gerade für den privaten Bereich kann es wieder Eimer-Gießkannen bedeuten. Eine erhebliche Komplikation der Situation, wenn die Wasserversorgung am Standort innerhalb des Umfangs des Brunnens organisiert ist.

Natürlich kann auch jemand, der sich in solchen Dingen ein wenig auskennt, Geräte wie "Brook" reparieren, aber die Wiederherstellung der Leistung des Geräts ist eine ziemlich mühsame Aufgabe, die ohne gewisse Kenntnisse auf diesem Gebiet nicht einfach zu bewerkstelligen ist.

Bei unsachgemäßen Reparaturen besteht die Möglichkeit, dass Öl in das Bohrloch eindringt, das mit Hilfe von hochqualifizierten Fachleuten beseitigt werden muss.

Andernfalls müssen Sie diese Arbeit selbst erledigen.

DIY-Reparatur

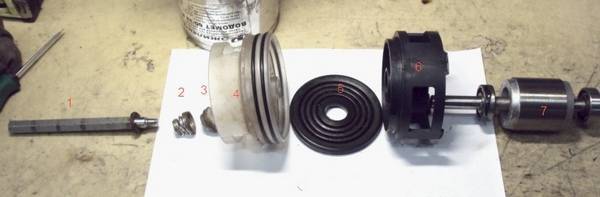

Komponenten. Analyse der Komponenten.

Einheiten dieses Typs, die speziell für das Zusammenspiel mit Brunnen entwickelt wurden, haben eine bestimmte (unterschiedliche) Anzahl von Stufen, basierend auf der Modellkennzeichnung. Alle Teile dieses Typs können frei in mehrere typische Kategorien eingeteilt werden.

Die erste und dritte Position sind in ihren Abmessungen nahezu identisch und bestehen aus hochwertigem und strapazierfähigem Kunststoff, der zusammen in seiner Optik einem Pilz ähnelt. Die Gläser sind jeweils im Formfaktor eines Zylinders gefertigt, die aus schwarzem Polyamid bestehen.

Der Boden ist im Wesentlichen eine Scheibe, die aus demselben Material besteht und in deren Mitte sich ein Loch befindet. Zusammen mit dem Glas bilden sie einen doppelten Boden. Eine Anti-Reibungs-Unterlegscheibe verhindert von Natur aus die Reibung von Teilen, in der Regel sind beim Analysieren blau-weiße Farbabweichungen am häufigsten. Die ersten paar sind dünner.

Demontage 60-52

Um den Wasserstrahl zu reparieren, sollten Sie zunächst die Abdeckung abschrauben, die mit speziellen Löchern zum späteren Entfernen anderer Teile ausgestattet ist.Wenn Sie das Gerät in einen Schraubstock einspannen müssen, seien Sie äußerst vorsichtig, da das Innere des Hohlformats. Die beste Lösung wäre eine allseitige Gummierung (dicht).

Als nächstes zerlegen Sie das Pumpenteil. Die aus dem Schacht entfernten Teile sollten so genau wie möglich ausgelegt werden, damit sie in derselben, aber umgekehrten Reihenfolge an ihren Platz zurückgebracht werden können.

Nehmen Sie den Anschlagring und den Motor heraus. Für diese Aktion müssen Sie das Gerät vertikal installieren.

Der Versuch, durch einen Thread zu extrahieren, schlägt fehl, da er ihn nicht passieren kann. Nachdem Sie die Pumpe in eine horizontale Position gelegt haben, ziehen Sie das Kabel und ziehen Sie den Motor

Entfernen Sie die Abdeckung des Kabelfachs, legen Sie den Motor auf die Seite und schlagen Sie ihn mit einem kräftigen Schraubendreher und einem Gummihammer so vorsichtig wie möglich heraus

Reparatur von Wasserstrahl-Dzhileks 60 32-Einheiten

Angezeigte Fehlfunktionen

Die Einheiten beschreiben die Hauptstörungen sowie deren Ursachen und Beseitigungsmethoden.

In einer Vielzahl von Fällen wird jedoch lediglich eine Empfehlung für die Kontaktaufnahme mit einem spezialisierten Servicecenter angezeigt.

Zwei zusätzliche Pannen, die nicht im Pass enthalten sind, werden von Experten sehr oft genannt: Beim Start gibt es keine Wassereinspritzung, und das Gerät schlägt auch mit Strom, ohne Geräusche zu machen.

Die erste Fehlfunktion symbolisiert, dass die Laufräder und Bühnenabdeckungen verschlissen sind. Und in der zweiten Option werden wir über einen Kondensatorausfall sprechen. Höchstwahrscheinlich wird es einfach durch Feuchtigkeit verursacht, die gewissermaßen durch die Kabeleinführung direkt in das Kondensatorfach gelangt. Natürlich kann ein solches Teil nur durch ein funktionsfähiges ersetzt werden.

Eine ausreichend sorgfältige und sorgfältige Behandlung des Geräts verlängert seine Lebensdauer problemlos, aber von Zeit zu Zeit müssen Sie dennoch vorbeugende Wartungsarbeiten entweder selbst oder durch Kontaktaufnahme mit einem spezialisierten Servicecenter durchführen.

Die Schwierigkeit der Selbstreparatur liegt nicht nur in der Möglichkeit, ein etwas komplexes Gerät zu zerlegen, sondern auch darin, die erforderlichen Ersatzteile zu finden, was noch problematischer ist, weshalb die beste Lösung wirklich darin besteht, sich an ein solches Zentrum zu wenden.

Die Pumpe startet nicht

Wenn das Gerät nach dem Einschalten nicht piept und nicht funktioniert, liegt die Ursache wahrscheinlich in der Stromversorgung. Wie Sie solche Störungen beheben können, können Sie sich das Video zur Reparatur der Umwälzpumpe ansehen. Es sollte jedoch verstanden werden, dass die Gründe unterschiedlich sind.

Die Reparatur erfordert nicht immer die Demontage der Pumpe. Sollte verwendet werden Multimeter Spannung prüfen an den Anschlusspunkten des Gerätes. Vielleicht entspricht es nicht den Standards oder fehlt ganz.

In der Elektronik des Gerätes befindet sich eine Sicherung. Bei Stromausfällen ist es möglicherweise durchgebrannt. Sie sollten das Gerät zerlegen und die Sicherung durch eine ähnliche ersetzen.
