Fassade an der Spülmaschine montieren: nützliche Tipps + Montageanleitung

So installieren Sie einen Geschirrspüler in der Küche

Es gibt zwei Möglichkeiten, PMM zu installieren: in einer fertigen Küche oder an einem vorher festgelegten Platz in einem Küchenset. Geschirrspüler unterscheiden sich in Typ und Abmessungen:

Kompakt. Für 3 bis 5 Geschirrsets. Abmessungen 50 x 60 x 50 cm Auf der Arbeitsplatte oder unter der Spüle montiert.

Eng. Breite 45 cm, Kapazität von 6 bis 10 Sets. Kann ganz oder teilweise eingebaut werden.

Volle Größe.Abmessungen 65 x 65 x 90 cm, für 10 bis 15 Geschirrsets. Kann eingebaut oder freistehend sein.

Normalerweise bieten Hersteller in jedem Küchenset einen Platz zum Platzieren von Geräten. Dazu werden die Abmessungen einer schmalen Spülmaschine genommen, von allen Seiten werden 5-10 cm hinzugefügt. Wenn Ihr Kit keinen speziellen Schrank hat, ist es besser, eine freistehende Maschine zu wählen. Sie können es an jedem geeigneten Ort installieren, sogar zwischen den Schränken.

Wenn Sie im Voraus Zeichnungen für die Platzierung eines Geschirrspülers von Samsung, Miele oder einer anderen Marke erstellt haben, gibt es keine Installationsprobleme. Andernfalls nehmen Sie zum Einbetten einen Schrank in der Nähe der Spüle. Beachten Sie, dass der Abstand des PMM-Gehäuses zur Rückwand für eine normale Belüftung mindestens 5 cm betragen muss.

Wenn Sie eine kleine Familie haben und der Bereich der Küche es Ihnen nicht erlaubt, ein Modell in voller Größe zu installieren, wählen Sie die Desktop-Version. Sie können es unter die Spüle stellen, und die Verbindungsregeln unterscheiden sich nicht von anderen Modellen.

Nützliche Tipps zur Auswahl und Installation von PMM

• Messen Sie vor dem Kauf von Einbaugeräten die Maße des Küchenschranks.
• Die Standfüße des Geschirrspülers können in der Höhe verstellt werden. Verwenden Sie eine Wasserwaage, um die Maschine auszurichten. Einige Modelle von Hotpoint Ariston, Whirlpool reagieren sehr empfindlich auf Neigungen von nur 2 Grad. Dies kann sich auf ihre zukünftige Arbeit auswirken.
• Montieren Sie die Maschine in der Nähe eines Waschbeckens. Dies erleichtert den Anschluss von Abfluss und Wasser, ohne die Schläuche verlängern zu müssen. Experten sagen, dass eine Verlängerung der Schläuche zu Leckagen führen und die Ablaufpumpe stark belasten kann.

Installieren Sie beim Einbau in Möbel eine Metallplatte unter der Arbeitsplatte, um das Holz vor Dampf zu schützen. Bei Einbaumodellen ist die Platte im Lieferumfang enthalten.

Tür- und Frontabmessungen. Baldachin und Halterung

Die Abmessungen der Dekorblende richten sich nach der Größe des Geschirrspülers. Es kann schmal sein - 45-60 cm, in voller Größe - ab 60 cm oder kompakt - Höhe 50-60 cm.

Was tun, wenn die Front des Geschirrspülers zu lang ist? Es ist nicht möglich, es zu schneiden, da Sie das Erscheinungsbild des Headsets beeinträchtigen, da es oben laminiert und mit einer dekorativen Folie bedeckt ist.

Was Sie für die Arbeit brauchen:

• Schraubenzieher set;
• Roulette;
• Verbindungselemente;
• Türschnalle.

Hersteller Bosch (Bosch), Siemens legen eine Schablonenzeichnung in Originalgröße bei, Schrauben, selbstklebend, Befestigungselemente. Sie können herausfinden, wie Sie das Panel gemäß den Anweisungen reparieren. Für einen erfahrenen Meister dauert es nicht länger als 10-15 Minuten.

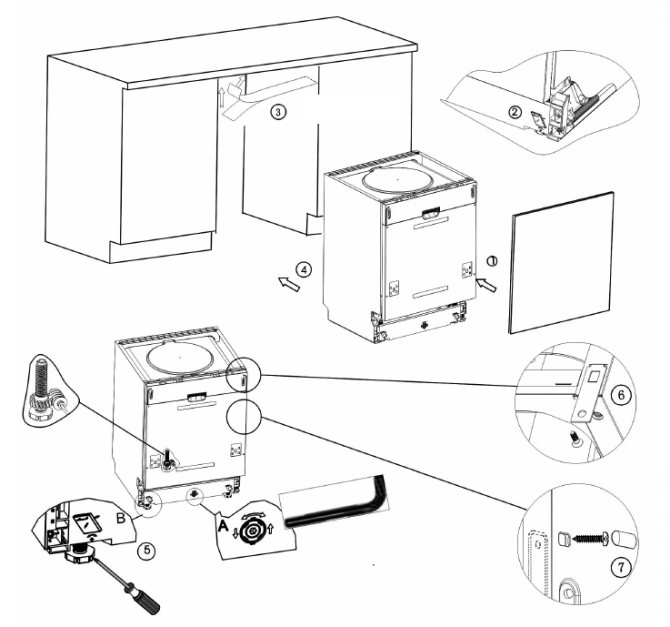

Der Arbeitsablauf beim Aufhängen

• Installieren Sie den Geschirrspüler in der vorbereiteten Nische.
• Befestigen Sie den Schrank an den Schrankwänden.
• An Abfluss und Wasserversorgung anschließen.
• Bereiten Sie die Löcher für den Griff mit einem Kreuzschlitzschraubendreher und einer Ahle vor.
• Nachdem Sie den Griff befestigt haben, müssen Sie den Abstand (Z) berechnen, der dazu beiträgt, die Fassade bündig mit den restlichen Türen des Küchensets zu platzieren.
• Nehmen Sie ein Maßband und messen Sie den Abstand zwischen der angrenzenden Schranktür und der Arbeitsplatte, wie in der Abbildung (X) gezeigt.

• Messen Sie dann den Abstand von der Halterung zur Arbeitsplatte (Y). Berechnen Sie: Z = X-Y.
• Legen Sie die Schablone auf die Innenseite der Tür.
• Markieren Sie mit einer Ahle die Stellen für die Position der Befestigungselemente.

• Um die Befestigungselemente sicherer zu machen, bohren Sie Löcher ¾ der Tür.
• Wie entferne ich alte Schrauben? Manchmal werden die Paneele mit kurzen Schrauben zusammengezogen, aber ihre Länge reicht nicht aus, um die Fassade zu befestigen. Daher müssen Sie die Platte aufhängen, die alten Schrauben lösen und lange selbstschneidende Schrauben anbringen.

Nachdem Sie den Geschirrspüler unter der Fassade installiert haben, versuchen Sie, die Tür zu schließen. Wenn das Zierteil auf dem Sockel aufliegt, dann hat sich ein Berechnungsfehler eingeschlichen. In diesem Fall können Sie im Keller eine Lücke so dick wie die Fassade machen.

An Hansa, Miele Geräten können Sie selbst eine Dekorblende anbringen.

Stellen Sie den Mechanismus ein: Ziehen Sie die Schraube fest, mit der das Spannkabel befestigt ist. Da die Tür angelenkt ist, sollte sie sich leicht mit einem leichten Fingerdruck schließen lassen.

Das Video hilft Ihnen beim richtigen Aufhängen:

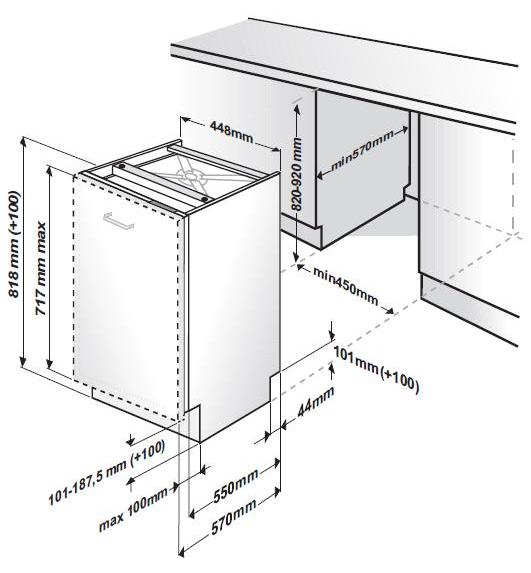

Einbaumaße Geschirrspüler

Sie können die Abmessungen bereits vor dem Kauf auf der Website des Geschäfts oder des Herstellers auswählen. Sie müssen ein Vielfaches der Höhe und Breite der Arbeitsplatte sowie aller Parameter einer Nische oder eines Schranks sein, wenn die Ausrüstung hinter der Tür versteckt werden muss. Anstelle einer normalen Tür wird häufig ein dekorativer Fensterladen verwendet, der wie die gesamte Fassade gestaltet ist.

Es gibt mehrere Standardlösungen. Die Standardtiefe beträgt 0,55 m. Damit bleibt genügend Platz von knapp 50 cm für Verrohrung und Luftkühlung. Für Küchensets für Standardwohnungen werden schmale Modelle mit einer Breite von 0,45 m hergestellt, die bis zu 0,65 m variieren kann, meistens 0,6 m. Die Höhe reicht von 0,815 bis 0,875 m. Es ist ein Vielfaches der Höhe von gewöhnlichen Arbeitsplatten.

Es gibt Spülmaschinen mit Mindestabmessungen zum Einbetten. Sie werden nicht nur unter der Arbeitsplatte installiert. Sie befinden sich sogar in den oberen Modulen. Die Oberschränke sind schmaler und haben eine Tiefe von weniger als durchschnittlich 15 cm, in diesem Fall sollte es auch in beträchtlicher Entfernung vom Siphon keine Probleme mit der Entwässerung geben.Es ist nur erforderlich, das Abflussrohr zu verstecken, das Gerät an die Wasserversorgung anzuschließen und das Problem mit dem Elektriker zu lösen. Solche Geräte haben eine geringe Kapazität, sind aber kompakt und verbrauchen weniger Wasser und Strom.

Küchenmöbelhersteller machen einen kleinen Spielraum, indem sie auf jeder Seite innerhalb der Module 2 mm hinzufügen. Einbaugeräte hingegen sind etwas kleiner als die angegebenen Maße. Dies ist notwendig, damit es auch unter Berücksichtigung kleiner Unregelmäßigkeiten in die dafür vorbereitete Nische einfährt.

Einbaugeschirrspüler-Abmessungen sind eines der wichtigsten Auswahlkriterien. Passt es in der Größe nicht, ist es besser, vom Kauf abzusehen und die Suche fortzusetzen.

Was brauchen wir

Bevor Sie einen Geschirrspüler in einer Nische unter der Arbeitsplatte einbauen oder ein stationäres Modell anschließen, bereiten Sie die Werkzeuge und Sanitärarmaturen vor.

Werkzeug:

• Zangen und vorzugsweise einen verstellbaren Schraubenschlüssel;
• Isolierband (Vinyl oder Baumwolle) wird mit einer Zange um einen Metallfaden gewickelt, um die Befestigungselemente beim Anziehen nicht zu beschädigen.
• FUM-Klebeband zum Abdichten;
• Messer;
• Bohren;
• Klemmen.

Sanitärarmaturen:

• Abfallsiphon mit 1 oder 2 Anschlüssen - 2 Anschlüsse ermöglichen den sofortigen Anschluss der Waschmaschine;
• T-Stück, Gewinde ¾;
• Der Filter, der eine grobe Wasserreinigung gewährleistet;
• Kugelhahn;
• Hank Verbindungsrohr.

Auf welche Eigenschaften sollten Sie beim Kauf achten

Zuerst müssen Sie sich entscheiden, welches Modell Sie kaufen möchten. Es gibt zwei Arten:

• voll eingebaute Geschirrspüler, deren Bedienfeld vollständig verborgen ist;
• teilweise eingebettet.

Unter letzteren gibt es auch Geräte, die nicht in die fertige Küche eingebaut werden, sondern dazu bestimmt sind, neben anderen Möbeln platziert zu werden.Eines der wichtigsten Merkmale ist die Breite der Spülmaschine. Wenn viele Menschen im Haus leben, sollten Sie ein Gerät mit einer Kapazität von 12 Geschirrsätzen kaufen. Wenn die Kapazität keine große Rolle spielt, werden Modelle gekauft, die für 9 Sets ausgelegt sind. Es gibt auch Maschinen für 6 Geschirrsets.

So wählen Sie einen integrierten Geschirrspüler aus

Damit das gekaufte Gerät seinen Besitzern gefällt, sollte seine Wahl sorgfältiger angegangen werden. Dazu genügt es, mehrere Parameter auszuwerten. Eine davon ist die Verfügbarkeit von Programmen. Zu den obligatorischen Modi gehören:

Die Wahl der Programme richtet sich nach dem Verschmutzungsgrad des Geschirrs und dessen Art. Es besteht auch die Möglichkeit, eine Feinwäsche für zerbrechliche Gegenstände zu wählen.

Anzahl Blöcke: 12 | Gesamtzahl der Zeichen: 11751 Anzahl der verwendeten Spender: 5 Informationen für jeden Spender:

Ein Geschirrspüler ist in einer großen Familie oder einem Haus, in dem sie gerne Gäste empfangen, ein absolut unverzichtbares Ding. Viele Eigentümer neigen beim Kauf einer Spülmaschine dazu, diese selbst einzubauen. Und hier stellt sich nicht nur die Frage, wie das Gerät angeschlossen wird, sondern auch, wie die Tür an der Spülmaschine befestigt wird. Die Videos, die wir in diesem Material gesammelt haben, helfen bei der Lösung des Problems.

Dieses Video zeigt, wie man einen Einbau-Geschirrspüler von Electrolux installiert. Es zeigt Ihnen auch, wie Sie die Tür befestigen.

Der Autor dieses Videos installiert einen Bosch-Geschirrspüler. Das Video zeigt nicht nur den Prozess des Anschließens der Maschine, alle anderen Schritte sind zu sehen.

Der Unterschied zwischen der Installation eines Einbaugeschirrspülers und eines freistehenden Modells besteht darin, dass eine zusätzliche Gestaltung der Vorderwand - der Maschinentür - erforderlich ist.

Es wird davon ausgegangen, dass die Dekorplatte für den umgebenden Innenraum ausgewählt und dann die Fassade an der Spülmaschine installiert wird.

Wenn erfahrene Handwerker diesen Vorgang schnell bewältigen, erscheint die Aufgabe für Anfänger ziemlich schwierig. Um die Merkmale der Installation der Fassade zu verstehen, sollten Sie die Anweisungen sorgfältig studieren und sich mit einigen Nuancen der Installation vertraut machen. Und wir werden in unserem Artikel ausführlich darüber berichten.

Die Nuancen der Installation von Embedded-Technologie

Standgeräte werden einfach an der dafür vorgesehenen Stelle aufgestellt und angeschlossen. Eingebettete Modelle müssen in das Möbelset integriert werden.

Hier sind einige nützliche Tipps, die sich bei der Installation von Embedded Appliances als nützlich erweisen können:

• Die Abmessungen des Einbauschranks müssen den Abmessungen des Geschirrspülergehäuses entsprechen, zum Vergleich müssen Sie sich auf die vom Hersteller bereitgestellten Diagramme beziehen.
• Verwenden Sie unbedingt die im Kit enthaltenen Schutzvorrichtungen - eine Metallstange zur Verstärkung der Arbeitsplatte, eine Dampfsperrfolie;
• um den Körper auszurichten, drehen Sie die Beine, normalerweise gibt es drei davon - zwei sind vorne und eines ist hinten;
• Vergessen Sie nicht, die Seitenbuchsen einzusetzen und den Körper mit selbstschneidenden Schrauben zu befestigen.
• Dekorplatten streng nach Vorlagen oder Schablonen anbringen, die ebenfalls im Lieferumfang enthalten sind.

Geschirrspüler verschiedener Hersteller können bauliche Unterschiede aufweisen, daher sollten Sie sich nur auf die Anleitung für ein bestimmtes Modell verlassen.

Dieser Artikel beschreibt deutlich, wie Sie den Geschirrspüler richtig installieren und in welcher Reihenfolge Sie die Schritte ausführen müssen Installation und Anschluss von Kommunikationsmitteln.

Chassis-Installation

Nach dem Anschluss an das Stromnetz und die Kommunikation wird der Geschirrspüler durch Einstellen der Höhe der Beine nivelliert. Vor der Integration in eine Möbelgarnitur ist ein Probelauf ohne Geschirr, aber mit Spülmittel erforderlich

Um den Geschirrspüler richtig einzubauen, sollten Sie einige Punkte beachten:

Es wird empfohlen, den Möbelkasten von innen mit einer Dampfsperre zu überkleben, um die Lebensdauer zu verlängern.
Für den Fall, dass die Stütze der Maschine nicht der Boden, sondern die Basis des Headsets ist, muss es solide sein und auf einer horizontalen Ebene installiert werden.
Es wird nicht empfohlen, die Spülmaschinenbox in der Nähe des Kochfelds oder Elektroofens zu installieren.
Bei der Höhenverstellung der Maschine ist unbedingt zu berücksichtigen, dass die Höhe des Geschirrspülers mit der Höhe der Arbeitsplatte übereinstimmen muss.

Für den normalen Betrieb des Geschirrspülers muss sein Gehäuse streng eben sein.

Um den Geschirrspüler vor neugierigen Blicken zu schützen, ist an der Maschinentür eine dekorative Fassade angebracht. Das Paket mit eingebauten Geschirrspülern enthält spezielle Schablonen, nach denen die Fassade befestigt wird. Befestigungselemente werden in die Nuten am Maschinenkörper eingebaut und eine Zierblende oder Tür montiert.

So installieren Sie eine Spülmaschine unter der Fassade

Bevor Sie mit der Arbeit beginnen, lesen Sie die Installationsanweisungen und stellen Sie sicher, dass sich das Gehäuse auf der Schulter befindet. Denken Sie daran, die Sicherheitsvorkehrungen zu befolgen. Es ist beispielsweise nützlich, das eigentliche Video anzusehen

Zunächst wird die Installation der Kommunikation durchgeführt: Wasserversorgung, Kanalisation, Stromnetz. Erst nach einer Probeprüfung kann der PMM in einer Nische unter der Tischplatte befestigt und eine Dekorplatte aufgehängt werden. Befestigungselemente werden mit Bolzen (Schrauben, selbstschneidende Schrauben) hergestellt, die mit dem Kit geliefert werden. Neben Befestigungselementen, Dichtungen und Anweisungen finden Sie eine Schablone. Nachdem Sie es an den Wänden des Schranks befestigt haben, die Tischplatte (je nach PMM-Modell), zeichnen Sie die Stellen der Befestigungslöcher. Sie lassen sich leicht mit einem Perforator herstellen. Machen Sie keine Durchgangslöcher, es reicht aus, ¾ der Wandstärke zu bohren. Es bleibt, den Schutz für die Arbeitsplatte zu befestigen, den Geschirrspüler in den Schrank zu stellen. Letzte Schritte:

1. Beschläge, Schiebemechanismus (falls erforderlich) anbringen.
2. Legen Sie nach dem Anbringen der Schablone die Befestigungspunkte auf der Fassadeninnenfläche fest.
3. Bohren Sie die Punkte mit einem schmalen Bohrer, nicht durch, um die Außenlackierung nicht zu beschädigen.
4. Entfernen Sie die Transportschrauben von der Tür (falls vorhanden).
5. Wenn Sie ohne Helfer arbeiten, versuchen Sie, die Front provisorisch mit doppelseitigem Klebeband an der Tür zu befestigen, um die Befestigungsbolzen problemlos an den richtigen Stellen einzudrehen.
6. Überprüfen Sie den Sitz, die Qualität der Befestigung, die Blockierung und das Vorhandensein von Störungen beim Öffnen und Schließen.

Haushaltsgeräte werden gekauft, eingebaut und an das Stromnetz und die Kommunikation angeschlossen. Es bleibt, die Arbeiten abzuschließen und die Fassade aufzuhängen. Wie man es anbringt, lesen Sie den Artikel.

Installieren Sie die Fassade gemäß den Anweisungen und der beigefügten Schablone an der Spülmaschine.

Es gibt drei Haupttypen von Geschirrspülern:

• Freistehend.
• Teilweise eingebettet.
• Vollständig integriert.

Wenn freistehende Maschinen irgendwo in der Küche aufgestellt werden, werden die anderen PMM-Typen "Electrolux", "Ikea", "Gorenie" und andere Marken in das Möbelset eingebaut.Entscheiden Sie sich zunächst für den Aufstellort und bereiten Sie eine Nische für die Spülmaschine vor. So schließen Sie PMM richtig an,
lesen Sie einen der vorherigen Artikel.

Der Vorteil des eingebauten PMM-Modells besteht darin, dass es vollständig hinter der Tür verborgen ist und Teil des Innenraums ist.

1. Diese Option ist einfacher zu wählen, Sie müssen sich nicht um das Design des Gehäuses kümmern, das in das Küchenset passt.
2. Das versteckte Bedienfeld ist ein großer Vorteil, wenn kleine Kinder im Haus sind.
3. Reduzierter Geräuschpegel. Es wird von den Schrankwänden verdeckt, an denen die Geräte befestigt sind.

Die Dekorblende kann an die Tür geschraubt werden und verbirgt die Ausstattung vor neugierigen Blicken. Meistens besteht das Scharnierteil aus dem gleichen Material wie der Rest der Küche: zum Beispiel Leroy MDF.

Lifehacks von Experten zur Installation und Verbindung von PMM

1. Ein detaillierter Algorithmus der Arbeits- und Installationsregeln ist immer in den Anweisungen des Herstellers angegeben;
2. Die Maschine bleibt stabil, wenn jeder Punkt entlang des Umfangs der Geräteunterseite den Boden berührt;
3. Installieren Sie beim Anschließen der Wasserversorgung Reinigungsfilter - sie verlängern die Lebensdauer der Maschine und schützen das Heizelement vor Kalk.
4. Das Abflussrohr wird am besten unter der Arbeitsplatte der Spüle platziert;
5. Verwenden Sie für den Geschirrspüler eine separate geerdete Steckdose;
6. Die Nische muss der Gerätegröße entsprechen;
7. Das Netzteil und die Anschlüsse müssen vor Wasser geschützt werden;
8. Um die Pumpe nicht zu überlasten, verlängern Sie das Ablaufrohr nicht um mehr als 2,5 m;
9. Für eine natürliche Wasserableitung ist die Biegung an der Kupplung des Rohrs und des Siphons V-förmig ausgeführt.

Sehen Sie sich ein Video zum Anschluss eines Geschirrspülers an

Konstruktionsmerkmale des integrierten PMM

Die Palette der in Küchensets integrierten Modelle ist viel größer als bei freistehenden Pendants. Dies erklärt sich aus den Prinzipien der Ergonomie und Platzersparnis, die in das Konzept des Kücheninnenraums integriert sind. Um die besten Marken zu sehen, die auf die Herstellung von eingebauten PMM-Modellen spezialisiert sind, folgen Sie bitte diesem Link.

Um die eingebaute Spülmaschine zu installieren, benötigen Sie einen separaten Schrank bzw. eine Nische im Headset. Er unterscheidet sich von einem gewöhnlichen Küchenschrank dadurch, dass er keine Rückwand und keinen Boden hat.

Die Maschine wird direkt auf dem Boden auf 3 oder 4 Stützbeinen installiert. Durch das Fehlen einer Rückwand können Sie die Schläuche frei positionieren - Wasserzulauf und -ablauf.

Der Schrank muss zuverlässige Wände haben, an denen der Geschirrspüler befestigt ist, und das „Dach“ ist die Arbeitsplatte. Die Frontplatte wird nicht wie bei herkömmlichen Schränken an den Wänden, sondern direkt an der Kabinentür befestigt.

Sie müssen nicht mit Befestigungselementen experimentieren: Die Hersteller haben Installationsfunktionen vorgesehen und spezielle Löcher für selbstschneidende Schrauben vorbereitet. Ausführlich Installationsanweisung Einbaumodell des Geschirrspülers, den wir hier gegeben haben.

Was ist eine Fassade für PMM? Dies ist eine dekorative Platte, die meistens aus demselben Material wie die Vorderseite des gesamten Küchensets besteht. Es besteht aus MDF, Kunststoff, laminierter Spanplatte, Massivholz oder kombinierten Materialien.

Wo bekommt man dekorative Paneele?

Es gibt mehrere Möglichkeiten, es zu machen:

• Bestellung zusammen mit einem Küchenset, wenn die Abmessungen der Maschine im Voraus bekannt sind;
• mach es selbst von den Türen eines zerlegten Küchenschranks aus;
• wenn keine passende „Extra“-Fassade vorhanden ist, werden sie in ähnlicher Stil- und Farbgestaltung ausgewählt.

Die erste Methode gilt als die praktischste: Bei der Bestellung werden alle Abmessungen der Maschine berücksichtigt, sodass die Fassade perfekt „aufsteht“. Aber diese Methode ist nicht immer anwendbar. Wir empfehlen Ihnen, sich mit den Möglichkeiten zum Einbau eines Geschirrspülers in eine fertige Küche vertraut zu machen.

Arten von Geschirrspülern

Moderne Geschirrspüler werden in drei Haupttypen unterteilt:

1. Schreibtisch;
2. Eigenständige;
3. Eingebettet.

Die kleinste Maschine gehört zu den Desktop-Modellen. Seine Abmessungen ermöglichen die Installation des Geräts direkt auf der Arbeitsplatte. Stand-Alone-Modelle benötigen lediglich einen Strom- und Kommunikationsanschluss, sie werden als Hotelmodul oder in den Nischen einer Küchengarnitur installiert. Die meisten Schwierigkeiten bei der Installation der Kommunikation und der Installation der Maschine selbst werden genau durch eingebaute Modelle behoben, auf die später eingegangen wird.

Ein Tischgeschirrspüler kann in einem Küchenschrank versteckt werden

Freistehende Geschirrspüler werden unter der Arbeitsplatte montiert

Der Vorteil eines eingebauten Geschirrspülers gegenüber anderen Modellen besteht darin, dass er die Integrität der Idee des Designers nicht zerstört oder einfach nicht die Ästhetik des Innenraums verletzt. Einbaugeschirrspüler sind unter der zum Küchenset gehörenden Box versteckt und ihre Fassaden sind mit dekorativen Fassaden verkleidet. Wenn Ihre Küche klein ist, dann ist das Einbaumodell genau das Richtige für Sie.

Wir empfehlen, sich ein Video über die Arten von Geschirrspülern und ihre Funktionen anzusehen:

Auch bei der Bestellung einer neuen Küche kann der Einbau eines Einbaugeschirrspülers beim Fachmann bestellt werden. Dies ist jedoch aufgrund zusätzlicher Kosten nicht immer bequem.Um die Arbeit korrekt zu akzeptieren und weitere Probleme zu vermeiden, sollten Sie sich außerdem sorgfältig mit den Nuancen der Installation befassen.

Die Installation eines Geschirrspülers zum Selbermachen setzt die Kenntnis aller Nuancen der Installation voraus

Hilfreiche Ratschläge

Beachten Sie einige nützliche Tipps, mit denen Sie den Geschirrspüler nicht nur richtig anschließen, sondern auch die Lebensdauer des Geräts verlängern können:

• Die Installation eines Ablaufschlauchs im Waschbecken ist äußerst unsicher, obwohl es den Anschlussvorgang erheblich erleichtert. Die Gefahr besteht darin, dass der Abwasserablauf aus dem Waschbecken fallen und die Nachbarn von unten überfluten kann.
• Electrolux-Geräte stellen sehr hohe Anforderungen an die Installationsregeln. Die maximale Neigung zu einer Seite sollte 2 Grad nicht überschreiten, also überprüfen Sie diesen Moment unbedingt mit einer Gebäudeebene.
• Wenn Sie sich für den Kauf eines Modells von Siemens entscheiden, achten Sie unbedingt auf die Abmessungen des Gehäuses und prüfen Sie die Standards für die Herstellung der Möbel, in denen der Einbau durchgeführt wird. Sehr oft ignoriert Siemens technische Standards und erstellt nicht standardmäßige Abmessungen, was den Einbau eines Geschirrspülers in eine fertige Küche erschwert.
• Schließen Sie niemals einen Erdungskontakt an Gas- oder Wasserleitungen an. Die Erdung muss mit der Erdungsschiene des Wohnungsschirms verbunden werden. Wir haben in einem separaten Artikel darüber gesprochen, wie man in einer Wohnung Erdung herstellt.
• Der Luftspalt zwischen Wand und Geräterückwand sollte mindestens 5 cm betragen, was für die Luftzirkulation völlig ausreicht.
• Das Kit enthält notwendigerweise Verbindungsregeln und ein visuelles Diagramm für ein bestimmtes Modell. Sie müssen sich nur darauf verlassen, denn.alle Bedingungen sind rein individuell, obwohl sie viel gemeinsam haben.
• Es wird nicht empfohlen, Netzwerkfilter (Verlängerungskabel) zu verwenden, weil sie sind sehr häufig die Ursache von Unfällen und Bränden. Wenn keine andere Möglichkeit der Stromversorgung besteht, empfiehlt es sich, ein elektrisches Verlängerungskabel selbst herzustellen. Ausnahmsweise kann diese Art des Anschlusses des Geschirrspülers über ein Verlängerungskabel verwendet werden.
• Wenn Sie sich entscheiden, einen freistehenden Geschirrspüler neben Herd, Kühlschrank oder Backofen zu stellen, führen Sie eine separate Leitung von der Anschlussdose zu jedem Gerät, um die in der Nähe aller Geräte installierte Steckdose nicht zu überlasten.

Wir empfehlen auch, sich eine visuelle Videoanleitung zum ordnungsgemäßen Betrieb des Geschirrspülers anzusehen:

Tipps für die Spülmaschine

Das ist die ganze Anleitung, wie Sie den Geschirrspüler mit Ihren eigenen Händen an die Wasserversorgung, den Strom und die Kanalisation anschließen. Wir hoffen, dass die Informationen für Sie nützlich und interessant waren. Wir empfehlen Ihnen auch, sich mit den Hauptstörungen von Geschirrspülern vertraut zu machen, damit Sie in Zukunft mit der Reparatur von Geräten zu Hause vertraut sind!

Verbindungsmerkmale

Also, Schritt für Schritt Anleitung, wie man den Geschirrspüler stufenweise anschließt:

1. Wenn Sie ein eingebautes PMM installieren, müssen Sie zuerst eine Nische vorbereiten, die in der Regel 60 cm breit sein sollte, und bei schmalen Modellen 45 cm, Sie können die Maschine mit der Höhe der Schränke nivellieren Entfernen der Arbeitsplatte und Einstellen der Beine der Unterschränke. Sie müssen auch Löcher in den Schrankkörper für Abfluss, Wasserzulaufschlauch und elektrische Kabel bohren.

• Das Aufstellen eines Geschirrspülers unter dem Kochfeld ist verboten;
• Der Installationsort ist so gewählt, dass die Länge des Ablaufschlauchs 1,5 Meter nicht überschreitet. Es ist erlaubt, die Länge auf bis zu 5 Meter zu erhöhen, aber in diesem Fall ist es schwierig, den stabilen Betrieb des Geräts zu gewährleisten.

1. Der nächste Schritt ist der Stromanschluss. Bitte beachten Sie, dass die Steckdose vom Typ "Euro" sein muss. Sie müssen die Steckdose ersetzen, wenn sie nicht den Normen entspricht (aber nicht den Stecker der Maschine). Vergessen Sie nicht, dass wir beim Anschluss für Sicherheit sorgen und der Geschirrspüler sich durch einen erheblichen Energieverbrauch auszeichnet. Dies bestimmt das Verbot der Verwendung von T-Stücken und Verlängerungskabeln. Für die Installation der Steckdose wird ein Draht mit einem Durchmesser von mehr als 2 mm verwendet. Außerdem ist im Schaltschrank zusätzlich ein 16A Sicherungsautomat montiert. Die Erdung erfolgt ebenfalls über ein 3-adriges Kabel und kann nicht zu den Rohren geführt werden.
2. Als nächstes - schließen Sie den Geschirrspüler an die Wasserversorgung an. Dazu wird das Wasser abgestellt, ein T-Stück an das Rohr angeschlossen, dann ein Filter, ein Kugelhahn und ein Strang. Alle Schraubverbindungen sind mit einer Fumka isoliert - es müssen mindestens 10 Lagen gewickelt werden.

Auch der Einbau eines Grobfilters ist zwingend erforderlich, da dieser verhindert, dass Sand und Rost aus der Wasserleitung in die Maschine gelangen.

1. Was den Anschluss der Geräte an den Abwasserkanal betrifft, können Sie hier den einfachen Weg gehen, indem Sie einen Siphon mit zusätzlichem Auslass und Ventil installieren. Um das Gerät vor dem Eindringen von Wasser aus dem Abwasserrohr zu schützen, muss der Ablaufschlauch auf besondere Weise platziert werden - am Ausgang des Kanalnetzes wird er in einer Höhe von 600 mm entlang der Wand platziert und dann gebogen Wasserdurchfluss zu gewährleisten.

1. Der letzte Schritt beim Anschluss des Geschirrspülers besteht darin, das Gerät auf Funktionsfähigkeit zu prüfen.In diesem Fall wird die Maschine im Leerlauf getestet, wobei die Wasserzuflussrate, ihre Erwärmung sowie der Betrieb im Trocknungsmodus gesteuert werden. Die Prüfung erfolgt ohne Geschirr, jedoch mit obligatorischer Zugabe von Regeneriersalz und Reinigungsmitteln.

• So wählen Sie einen Geschirrspüler aus - Vorbereitungen zum Kauf
• So wählen Sie Einbauküchengeräte aus
• Gängige Abmessungen von Geschirrspülern
• Spülmaschine kaputt – kann ich das selbst reparieren?
• Spülmaschine richtig nutzen
• Großreinigung der Spülmaschine in 7 Schritten

Kommunikation

Eine Standard-Geschirrspülmaschine benötigt beim Schalten drei Dinge:

1. Wasserversorgung.
2. Abfluss.
3. Elektrizität.

Wasser

Für Wasser benötigen Sie einen Abfluss aus dem Küchenhahn. Ein Standard-T-Shirt reicht aus. Wo zu installieren - wird je nach Einzelfall entschieden. Manchmal ist es besser, das Teil unter der Spüle zu platzieren. Traditionell gibt es eine flexible Rohrverbindung. Fügen Sie ein T-Stück mit einem Ast dazwischen ein. Manchmal gibt es einen Platz unter dem Mixer. In diesem Fall wird dort das T-Stück montiert.

Vor der Installation werden die Wasserhähne zur Versorgung der Wohnung mit Kalt- und Warmwasser gesperrt. Zur sicherheit. Das stromlose System wird mit einem Spülmaschinen-T-Einsatz an der ausgewählten Stelle demontiert. Letztendlich sollte der Biegeradius des Liners nicht kleiner sein als der maximal zulässige für das ausgewählte Schlauchmodell. In den Wasserversorgungspfad ist ein Wasserhahn eingebaut, um das Wasser bei Bedarf abzustellen.

Das Ablassen von Wasser erfolgt auf ähnliche Weise. Das einzige, was wir in einigen Geschirrspülern treffen, sind Biegungen mit U-förmigen Rohren am Ende, die sich leicht an den Rand der Spüle klammern.Dies ist ein guter Ausweg, wenn keine Vorurteile gegen den sichtbar abstehenden Schlauch bestehen, der sich übrigens nach Abschluss des Zyklus leicht entfernen lässt.

Ähnlich wie bei der Wasserversorgung schneidet ein Abfluss ein. Ein Splitter wird gekauft und unter der Spüle montiert. Der Spülmaschinenschlauch wird an das entsprechende T-Stück angeschlossen. Entwässerung und Wasserentnahme befinden sich in unmittelbarer Nähe. Dementsprechend ergeben sich zwei nebeneinander verlaufende Schläuche.

Die Autowaschanlage ist nicht leicht zu erreichen. Es wurden mindestens zwei Methoden gefunden:

• Entfernen Sie die Rückwand des Schrankfachs, in dem der Geschirrspüler eingebaut ist.
• Bohren Sie vor dem Waschen Löcher in die Seitenwände.

Die erste Methode ist gut, wenn in den Quertrennwänden auf der Rückseite der Möbel von unten Ausschnitte für Schläuche vorhanden sind. In Wirklichkeit sind sie für einen Sockel konzipiert, aber sie sind ziemlich breit. Im Extremfall müssen Sie etwas erweitern, das ist besser als Löcher in die Wände zu bohren, um eine Spülmaschine einzubauen.

Die Aktion wird von einer gewöhnlichen Mühle ausgeführt. Bewegen Sie die Möbel von der Wand weg. Um keine Politurstücke abzubrechen, sollte die Drehrichtung der Schleifscheibe die Lackschicht gegen die Platte drücken. Sie müssen auf beiden Seiten sorgfältig arbeiten. Bevor Sie beginnen, sollten Sie sich die Position der Spülmaschinenschläuche genau überlegen und die Nählinien mit einem Bleistift einzeichnen. Es ist zulässig, eine Bohrmaschine, eine elektrische Stichsäge und andere Zimmermannswerkzeuge zu verwenden.

Gleiches gilt für die Wände. Schleifen Sie die Löcher mit speziellen Bohrern mit Schleifmittel. Achten Sie bei der Installation darauf, dass der minimale Biegeradius der Schläuche im eingefahrenen Zustand des Geschirrspülers die festgelegten Grenzen nicht überschreitet.

Elektrizität

Im Gegensatz zu den meisten Geräten dieser Art werden Einbaugeschirrspüler mit Kabeln mit Steckern geliefert. Sie müssen die Steckdose in Reichweite des Steckers halten. Ein Stück Kabel für 230 V und eine Steckdose reichen aus.

Es ist schwierig, die Kommunikation über die Schwelle zu ziehen. Nur den Draht mit Bolzen mit Klemmen zu nageln, funktioniert nicht. Die Füße der Passanten werden die Schnur abnutzen. Jemand bekommt beim Bodenwischen einen Stromschlag.

Wenn sich der Zugang zum zentralen Netzwerk auf der anderen Seite der Tür befindet, ist es besser, das Kabel hinter der Verkleidung zu verlegen oder mit kleinen Nägeln zu nageln. Oder schneiden Sie mit einem Winkelschleifer eine drahtgroße Rille in die Rückseite jedes Gehäuses.

Die Spülmaschinensteckdose ist an der Sockelleiste befestigt. Wo man leicht hinkommt, wenn die Möbel endlich stehen.

Montageanleitung für die Fassade zum Selbermachen

Nachdem Sie den richtigen Zeitpunkt gewählt und die Werkzeuge vorbereitet haben, können Sie mit der Installation fortfahren. Während des Installationsprozesses stoßen sie jedoch häufig auf unangenehme Nuancen, die die Installation der Fassade auf unbestimmte Zeit verzögern können.

Berücksichtigen Sie die Installationsfunktionen, die Sie am besten in Betracht ziehen, bevor Sie mit der Arbeit beginnen.

Stufe 1 - Bestimmen Sie die Abmessungen der Dekorplatte

Um die genauen Abmessungen der Frontplatte herauszufinden, müssen Sie keine Berechnungen durchführen und Diagramme zeichnen - der Hersteller hat alles für uns getan. Die Anweisungen geben alle interessanten Indikatoren an - Länge, Breite, Dicke, Toleranzen.

Eine Variante des Schemas, mit der Sie die Größe der dekorativen Auflage bestimmen können. Übersichtszeichnungen ermöglichen einen Vergleich der Abmessungen von Maschine und Schrank, um das Gerät möglichst waagerecht aufzustellen

Die Breite der Platte stimmt oft mit der Breite des Geschirrspülers überein, da die Tür an den Seiten die Parameter des Körpers wiederholt.Zum Beispiel sind es bei Standardmodellen mit 60 cm normalerweise 598 mm, bei Modellen mit 45 cm sind es 448 mm (es gibt Ausnahmen).

Die Höhe kann jedoch variieren. Es hängt davon ab, wie sich die Fassade der angrenzenden Küchenschränke befindet.

Die praktischste Version der Küchenfassade - ein dekorativer Sockel ist über das gesamte Set entlang des Bodens gespannt und bedeckt die Beine von Möbeln und Geräten

Es ist erlaubt, ein Paneel zu verwenden, das einige mm länger als die empfohlene Länge ist, wenn es der Innenraum erfordert. Die Hauptsache ist, dass die zusätzlichen Millimeter das Öffnen der Tür im rechten Winkel nicht beeinträchtigen.

Wenn die Auflage die Basis berührt, bleibt sie unverändert und die Kante der Basis wird entlang der Fassadenkontur ausgeschnitten.

Stufe 2 - Wählen Sie die richtige Fixierungsmethode

Es ist verboten, die Empfehlungen des Herstellers zu ignorieren und mit Möglichkeiten zu experimentieren, das Futter zu befestigen. Wenn Sie die Fassade auf Ihre eigene Weise befestigen, kann es sein, dass sie irgendwann herunterfällt oder zur Seite „herausfährt“.

Herkömmlicherweise werden selbstschneidende Schrauben verwendet, um die Dekorplatte zu befestigen. Sie sind gut, weil sie bei Bedarf schnell abgeschraubt und die Verkleidung entfernt und ersetzt werden können.

Wenn Sie anstelle von selbstschneidenden Schrauben Nägel verwenden, gibt es definitiv Probleme bei der Demontage. Teure Geräte leisten seit Jahrzehnten ihren Dienst und können eine Küchengarnitur „überleben“.

Um die Auflage durch eine Platte aus neuen Möbeln zu ersetzen, müssen Sie die Nägel herausreißen, wobei die Gefahr besteht, dass die Oberfläche der Tür verformt wird.

Es ist ein Fehler, die Fassade mit Klebstoff zu befestigen. Es können zwei Extreme auftreten: Entweder verliert der Kleber bei Temperaturänderungen schnell seine Eigenschaften oder er fixiert das Pad „fest“ auf der Maschine. Beide Optionen sind unpraktisch.

Es ist auch unseriös, Klebestreifen als Befestigungsmittel stehen zu lassen - die Platte fällt bereits bei den ersten Vibrationen des Geräts unter ihrem eigenen Gewicht ab.

Stufe Nr. 3 - Führen Sie die Installation nacheinander durch

Bevor Sie mit dem Aufhängen der Fassade beginnen, müssen Sie prüfen, wie gleichmäßig der Geschirrspüler im Verhältnis zu angrenzenden Schränken und Arbeitsplatten installiert ist. Eine schräge Position kann dazu führen, dass das Panel schief befestigt wird.

Der zweite Punkt betrifft die Maße – auch hier sollten Sie prüfen, ob Länge und Breite des Futters genau angepasst sind. Wenn alles in Ordnung ist, können Sie fortfahren.

Arbeitsauftrag:

Wenn beim Schließen der PMM-Tür keine großen Lücken und Spiele entstehen, ziehen wir die Befestigungselemente fest, und diese Arbeit kann als abgeschlossen betrachtet werden.

Gummischürze - ein Element des Installationssatzes. Es spielt eine schützende Rolle, aber einige Spülmaschinenbesitzer ignorieren seine Installation. Wir empfehlen Ihnen, die Schürze gemäß den Anweisungen an der vorgesehenen Stelle zu befestigen.

Vergessen Sie nach dem Dekorieren der Vorderseite des Geschirrspülers nicht, die seitlichen Befestigungen des Gehäuses vorzunehmen.

Um die seitlichen Befestigungen zu befestigen, müssen Sie zuerst den oberen Geschirrkorb entfernen und dann die Befestigungslöcher finden und selbstschneidende Schrauben geeigneter Länge in die Seitenwände von der Seite der Spülkammer schrauben.

Schlussfolgerungen und nützliches Video zum Thema

Tipps für Einbau und Austausch dekorative Platte:

Empfehlungen für den Anschluss an Kanalisation und Wasserversorgung:

Die Regeln für den Selbstanschluss des Geschirrspülers werden im folgenden Video gezeigt:

Das komplette Set und die dokumentarische Unterstützung beinhalten die unabhängige Installation der Spülmaschine durch die Eigentümer. Allerdings verfügen die Besitzer eines Neuwagens nicht immer über ausreichende Fähigkeiten oder Kenntnisse für den Einbau in Eigenregie.

Wer an den eigenen Fähigkeiten zweifelt, holt sich besser Hilfe bei der Integration des Geschirrspülers in das Küchenset und dem Anschluss an ein Servicecenter oder an einen privaten Händler seines Vertrauens.

Möchten Sie darüber sprechen, wie Ihre Spülmaschine oder das Gerät eines Nachbarn in das Küchenmodul eingebaut wurde? Haben Sie nützliche Informationen zum Thema des Artikels, die es wert sind, mit den Besuchern der Website geteilt zu werden? Bitte schreiben Sie Kommentare, stellen Sie Fragen, posten Sie Fotos im Block unten.
