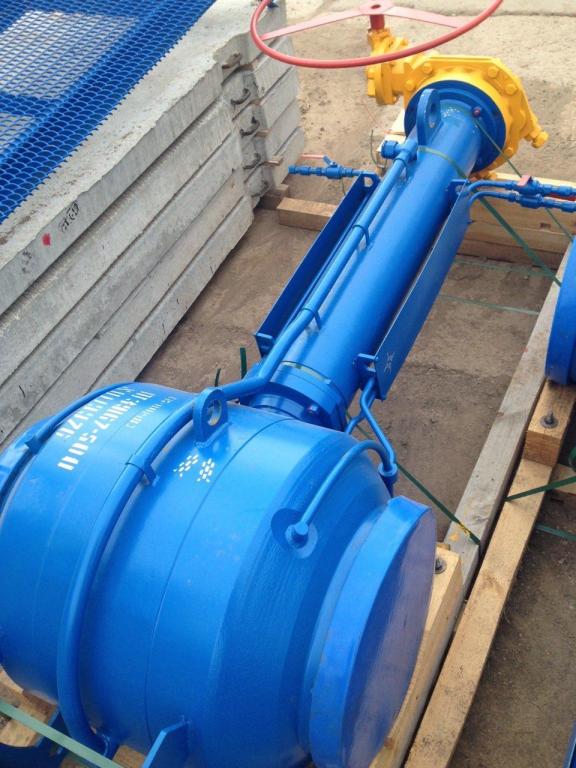

Gaskugelhahn für Erdeinbau: Aufbau und Betriebsmerkmale

Unterschiede zwischen einem Kran und einem Ventil

Der Hauptunterschied zwischen einem Ventil und einem Ventil ist das Funktionsprinzip. Der Absperrschieber kann einen Schieber in verschiedenen Formen haben - einen Keil, eine Scheibe oder ein Blech -, aber er macht immer senkrechte Bewegungen relativ zur Achse des Flüssigkeitsstroms in der Rohrleitung, an der er installiert ist. Um den Durchfluss zu blockieren, muss die Spindel gedreht werden, an der das Verriegelungsteil befestigt ist.

Der Nadelverschluss hat immer eine Öffnung für den Durchgang des Arbeitsmittels. Um den Durchfluss des Mediums zu starten, ist es daher nur erforderlich, die Position des Schieberelements so zu ändern, dass die Öffnung darin mit der Achse der Rohrleitung zusammenfällt. Eine Spindeldrehung ist nicht erforderlich.

Hilfreiche Ratschläge

Es gibt mehrere Aspekte, deren Beachtung dazu beiträgt, den Installationsvorgang zu erleichtern und den erfolgreichen Betrieb des Kugelhahns zu gewährleisten. Der erste betrifft die Produktauswahl. Vor dem Kauf müssen Sie die folgenden Punkte berücksichtigen:

Durchmesser des Rohrs, an dem Sie installieren möchten. Es ist notwendig, einen Kugelhahn mit einem geeigneten Indikator, Gewindetyp auszuwählen. Auch hier hängt alles davon ab, wo Sie installieren werden.

Achten Sie darauf, welche Gewinde sich auf beiden Rohrabschnitten befinden, und wählen Sie das Produkt so aus, dass es den vorhandenen Parametern entspricht. Die folgenden Arten von Kugelhähnen werden durch die Lage des Gewindes auf beiden Seiten unterschieden: beide außen, beide innen, einer außen, der andere innen, einer innen, der andere "amerikanisch"

Wenn der Kugelhahn aus irgendeinem Grund nicht mit dem Rohr gemäß diesen Indikatoren übereinstimmt, können Sie einen Adapter verwenden, dies verringert jedoch die Festigkeit und Zuverlässigkeit der Rohrleitung erheblich, da jede zusätzliche Verbindung die Möglichkeit einer Leckage erhöht Freiraum. Der Kugelhahn kann entweder mit kurzem oder mit langem Griff sein. Die Wahl hängt davon ab, wie viel freier Platz dort ist, wo Sie dieses Produkt platzieren werden. Sie sollten den Griff drehen können, ohne auf Hindernisse zu stoßen. Wenn also der Platz um die Verbindung herum nicht groß ist, ist es besser, ein Modell mit kurzem Griff zu kaufen.

Auch die Wahl des Standorts für die Installation des Krans ist wichtig. Erforderlich ist erstens ein freier Zugang zu den Anschlussstellen. Das heißt, dieser Abschnitt der Pipeline sollte offen liegen.Wenn Sie aus Gründen der Raumästhetik die Rohrleitung in der Wand oder in einer speziellen dekorativen Box abdecken, sorgen Sie für das Vorhandensein einer Tür an den Stellen, an denen Sie nachsehen müssen, um die Fugen zu überprüfen und zu warten .

Während des Installationsprozesses kann auch die Kenntnis einiger Nuancen nützlich sein:

Bei der Demontage des alten Wasserhahns läuft das restliche Wasser auch bei ausgeschaltetem Steigrohr aus den Rohren ab. Um den Boden nicht zu überschwemmen, bereiten Sie im Voraus mehrere große Lappen vor und stellen Sie ein Becken oder einen anderen geeigneten Behälter unter die Stelle, an der das Ventil installiert ist. Damit Sie den Arbeitsprozess angenehmer gestalten, vergessen Sie nicht, die Fugen abzudichten. Dazu können Sie entweder FUM-Klebeband oder Leinenkabel in Kombination mit einer speziellen Paste verwenden. Beide Materialien erfüllen ihre Funktion hervorragend, müssen aber richtig eingesetzt werden. Das Aufwickeln des Fadens erfolgt in der gleichen Richtung, in der das Element aufgewickelt wird

Achten Sie bei der Montage eines Kugelhahns darauf, wie leichtgängig er aufgeschraubt wird: Sie müssen sich dafür anstrengen, aber nicht übermäßig, da Sie in diesem Fall das Element ernsthaft beschädigen können

Wenn Sie die Pipeline auf der Straße installieren, dann tun Sie dies unter Berücksichtigung des Klimas. Der Einsatz von Kugelhähnen ist bei Lufttemperaturen unter Null nicht akzeptabel. Andernfalls platzt der Wasserhahn einfach und friert ein.

Bei der Verwendung eines solchen Produkts in einer Zentralheizung oder bei hohem Druck in der Rohrleitung ist es notwendig, besonders hochwertige Geräte zu wählen. Erstens muss an einem solchen Kran eine Öldichtung vorhanden sein.Wenn dies nicht der Fall ist und ein Leck auftritt, können Sie das Problem nicht selbst beheben. Sie müssen den Notdienst anrufen.

Achten Sie zweitens auf die Bekanntheit und den Ruf des Herstellers. Kugelhähne werden als Betriebsmittel mit erhöhter Verantwortung eingestuft

Schließlich hängt es direkt von ihnen ab, ob Sie beispielsweise bei einem Ausfall der Armatur schnell das Wasser in der Anlage abstellen können und so den Ärger für Ihr Haus und die Wohnung Ihrer Nachbarn minimieren.

Daher ist es besser, nicht zu sparen, sondern Produkten bekannter und etablierter Hersteller den Vorzug zu geben, auch wenn die Kosten solcher Produkte um ein Vielfaches höher sind als der Preis der billigsten. Aber im Gegenzug erhalten Sie die Garantie, dass der Kran im Bedarfsfall so funktioniert, wie er soll.

Wie Sie sehen, Freunde, wirft das Verfahren zum Einbau eines Kugelhahns keine besonderen Fragen oder Schwierigkeiten auf. Wenn Sie alle Installationsregeln befolgen, wird Ihnen das Ergebnis sicherlich gefallen. Um sich auch ein visuelles Bild davon zu machen, was Sie tun müssen, sehen Sie sich das Video an, dessen Link Sie direkt oben finden. Ich bin sicher, du wirst das großartig machen. Viel Glück!

Warum gibt es Wasserhähne an Heizkörpern?

Jede Heizung ist ein separates Element des Systems, das eingestellt und regelmäßig gewartet werden muss. Wird jedoch der Kühlmittelfluss durch die Batterien je nach Wärmebedarf gesteuert, lassen sich gute Ergebnisse hinsichtlich der Energieeinsparung erzielen. Das heißt, Heizkörperventile und Hähne zum Heizen sollen solche Probleme lösen:

1. Vollständige Trennung des Heizgerätes vom System.
2. Drosselung des Kühlmittelflusses durch die Batterie.
3. Änderung des Kühlmittelflusses in Abhängigkeit von äußeren Bedingungen.
4. Entlüften des Kühlers und des Rohrleitungsnetzes.

Es gibt viele Situationen, in denen es schwierig ist, auf das Abklemmen der Batterie zu verzichten. Zum Beispiel eine gut funktionierende Zentralheizung mitten im Frühling, wenn es draußen schon warm und die Wohnung gerade noch heiß ist. Ein weiterer Fall ist die Notwendigkeit, die Heizung zu entfernen, um sie auszutauschen, zu spülen oder zu reparieren. In Ermangelung von Absperrventilen wird es problematisch, irgendwelche Aktionen mit dem Heizkörper durchzuführen.

Ventile legen Batterien im Retro-Stil an

Die Drosselung des fließenden Kühlmittels wird durchgeführt, um die individuelle Heizung in einem Privathaus oder einer Wohnung auszugleichen

Egal welche Art von Heizsystem Sie haben, ohne Abgleich mit Ventilen erhalten die ersten Batterien immer mehr Wasser als die letzten. Den Kühlmittelfluss am Anfang des Netzes zu begrenzen und dadurch alle Geräte untereinander zu vergleichmäßigen, ist die Aufgabe der Regelheizkörperarmaturen. Die automatische Steuerung des Kühlmittelflusses ist eine Möglichkeit, Energie zu sparen, die zum Heizen des Hauses verwendet wird

Wenn jeder Hahn am Heizregister hält die eingestellte Lufttemperatur im Raum und steuert den Wasserfluss durch den Heizkörper, dann verbraucht das System im Allgemeinen nur die erforderliche Wärmemenge, nicht mehr. Und das ist eine große Ersparnis.

Die automatische Steuerung des Kühlmittelflusses ist eine Möglichkeit, Energie zu sparen, die zum Heizen des Hauses verwendet wird. Wenn jeder Wasserhahn an der Heizbatterie die eingestellte Lufttemperatur im Raum aufrechterhält und den Wasserfluss durch den Heizkörper steuert, verbraucht das System im Allgemeinen nur die erforderliche Wärmemenge, nicht mehr. Und das ist eine große Ersparnis.

Nun, das Problem der Luftabgabe beim Befüllen des Systems oder während des Betriebs wird auch durch spezielle Luftventile gelöst, die an allen modernen Heizkörpern installiert sind. Unten finden Sie eine Liste von Varianten von Absperr- und Regelventilen, aufgelistet in der gleichen Reihenfolge wie die Aufgaben, die sie lösen:

1. Kugelhähne in Durchgangs- und Eckausführung. Sie bestehen aus Messing, Bronze oder Polypropylen mit einem Metalleinsatz.
2. Abgleichventile für Heizkörper - gerade und abgewinkelt.
3. Einstellventile mit Thermoköpfen (Thermostatventile).
4. Ablassventile - automatisch und manuell.

Als Referenz. Einige Heimwerker verwenden Dreiwege-Mischventile, um Heizungen anzuschließen. Eine solche Lösung ist jedoch unangemessen teuer und wird in der Praxis selten verwendet.

Nun sollten wir im Detail überlegen, welche Wasserhähne unter verschiedenen Bedingungen und Umständen am besten an Heizkörpern angebracht werden. Einige Optionen werden im Video deutlich gezeigt:

Geltungsbereich

Kupplung

Sie werden zur Ausstattung von Gas-, Wasser- und Heizungsanlagen von Wohngebäuden und öffentlichen Gebäuden eingesetzt. Am häufigsten verwendet für Standardheizkörper, sogar unter dem Teppich. Union-Ventile sind bequem und einfach zu bedienen, praktisch, kompakt, einfach und schnell ohne spezielle Ausrüstung zu installieren. Geeignet für Rohre mit einem Durchmesser von nicht mehr als 40 Millimetern. Wenn das Rohr größer ist, ist es besser, sich für ein Flanschventil zu entscheiden.

Geflanscht

Montiert an Rohren mit einem Durchmesser von mehr als 5 Zentimetern.Um eine maximale Dichtheit zu erreichen, werden bei ihrer Installation spezielle Dichtungen verwendet. Diese Art von kugelförmigen Strukturen zeichnet sich durch erhöhte Festigkeitsindikatoren aus. Sie sind zusammenklappbar nicht zusammenklappbar. Im ersten Fall besteht das Design aus zwei Elementen (um eine einfache und schnelle Demontage zu gewährleisten). Dies ist notwendig, um ein defektes Bauteil einfach austauschen zu können. Nicht trennbare Flanschoptionen haben ein integriertes Gehäuse, und im Falle einer Beschädigung eines Teils muss das Ventil vollständig ersetzt werden.

Geschweißt

Meistens werden solche Kugelhähne an geschlossenen Orten montiert und können nicht demontiert werden. Beispielsweise werden sie häufig beim Bau von Gebäuden verwendet. Dies ist der Hauptunterschied zwischen dem geschweißten Typ und allen anderen. Die Struktur entsteht durch Schweißen.

Kombiniert

Sie beinhalten mehrere Möglichkeiten zur Befestigung an Rohren. Die Anzahl der Düsen für kombinierte Krane ist unterschiedlich, in diesem Zusammenhang sind sie: Durchgang, Winkel, Mehrweg. Letztere Option ist einfach unverzichtbar, wenn mehrere unterschiedliche Medien gleichzeitig gemischt werden müssen.

Es gibt eine andere, viel seltenere Art von Kugelventilen - Choke. Es wird in verschiedenen Branchen eingesetzt: Chemie, Lebensmittel usw. Das Hauptmerkmal solcher Strukturen ist die Möglichkeit der mehrfachen Demontage. Sie sind einfach zu implementieren und bequem zu bedienen.

Klassifizierung von Wasserkugelhähnen

Apropos Kugelhähne, es lohnt sich, die Begriffe „Wasserhahn“ und „Wasserhahn“ zu trennen. Beide Varianten sind durch ein gemeinsames Strukturelement für sie vereint - ein Verriegelungs- oder Regulierungsteil in Form eines Rotationskörpers mit abgerundeter Konfiguration.

Aktionen zum Verriegeln der Rohrleitung oder zum Einstellen des Durchflusses werden durch Drehen dieses Elements um seine bedingte Mittelachse ausgeführt.

Kräne können zwischen den Elementen des Sanitärsystems installiert werden oder der Endpunkt der Pipeline sein.

Im ersten Fall heißen die Geräte Absperrgeräte, im zweiten spielen sie die Rolle von Wasserfaltgeräten und sind meistens bekannte Mischer.

Eine große Auswahl an Wasserhähnen ermöglicht es Ihnen, für jedes Wasserversorgungssystem ein Gerät mit optimalen Parametern und äußerem Design auszuwählen

Ein Mischer ist ein Mechanismus zum Mischen von Wasser und zum Regeln seiner Temperatur, während ein Wasserhahn nur den Druck regulieren kann.

Absperrkugelhähne werden in Durchgangsventile, d.h. in einem geraden Abschnitt der Rohrleitung eingebaut, winklig, d.h. auf der Baustelle mit einer Änderung der Fließrichtung um 90º und auf einer dreiseitigen, d.h. Zuführen der Strömung zu zwei Aufnahmedüsen.

Aufgrund der Einfachheit des Designs bricht das Kugelventil selten, es ist extrem einfach zu reparieren und zu installieren

Ventile mit Kugelhähnen werden in Wasserversorgungs- und Heizungskreisläufen eingesetzt.

Entsprechend den Durchsatzparametern werden die in thermischen Systemen verwendeten Abgriffe unterteilt in:

• Volle Bohrung. Kugelvorrichtungen, bei denen der Durchmesser des Auslasses des Kugelstopfens auch ein Verschluss ist, entspricht dem Durchmesser der Rohrleitung, an der das Ventil installiert ist.
• Reduziert. Sanitärarmaturen, bei denen der Durchmesser des Auslasses des Kugelkükens in den meisten Fällen um eine Normgröße kleiner ist als die gleiche Größe der Rohrleitung.

Krane des reduzierten Typs ermöglichen ein schnelles Abschalten der Wärmeleitung, jedoch ohne die Gefahr der Bildung eines Wasserschlags.

Nach Art des Anschlusses an das Wasserversorgungssystem:

• Gewinde. Fittings mit konischen oder zylindrischen Innen- oder Außengewinden. Montage durch Aufschrauben von Kupplungen oder Einschrauben von Rohrverschraubungen. Der gebräuchlichste Typ in öffentlichen Versorgungsunternehmen ist einfach zu installieren und erleichtert die Durchführung von Reparaturen.
• Kombiniert. Geräte mit Innen- und Außengewinde ausgestattet. Der Anschluss erfolgt einerseits über eine Kupplung mit Innengewinde, andererseits über eine Nippelverschraubung.
• Geschweißt. Durch Schweißen montiert. Bei tadelloser Leistung bieten die Verbindungen perfekte Dichtheit und erfordern keine regelmäßige Anpassung der Position der Kupplungen wie bei der vorherigen Version. Sie sind jedoch unbequem zu reparieren, weil. zusammen mit ihnen ist es notwendig, einen teil der rohrleitung zu demontieren.
• Geflanscht. Werden mittels Flanschen auf verantwortlichen Rohrleitungsautobahnen errichtet. Sie können mehrfach demontiert und wieder montiert werden. Regelmäßige Kontrolle des Schraubanzugs der Flansche erforderlich.

In autonomen Wasserversorgungssystemen werden am häufigsten herkömmliche Gewindevorrichtungen verwendet, die die Montage einer beliebig komplexen Rohrleitung aus allen bekannten Rohrtypen oder einer Kombination davon ermöglichen.

Kugelhähne werden mit Außen- und Innengewinde hergestellt, wodurch sie mittels Kupplungen oder Fittings an die Rohrleitung angeschlossen werden können.

Nach Rumpftyp:

• vollständig geschweißt, dessen Körper eine einzige Struktur ist;
• zusammenklappbar, wenn die Aufbauelemente miteinander verschraubt und leicht demontierbar sind.

Der erste Produkttyp gilt als der zuverlässigste, aber im Falle einer Fehlfunktion kann ein solches Gerät nicht repariert werden. Faltkräne fallen oft aus, sind aber leicht zu reparieren.

Informationen zur Reparatur eines Kugelmischers finden Sie in unserem anderen Artikel.

Nach Art der durchgelassenen Flüssigkeit:

• für Kaltwasser bis +35 ºС;
• für Warmwasser bis +90 ºС.

Geräte werden über einen Hebel oder eine Absperrklappe gesteuert. Die Wahl eines Ventils mit einer bestimmten Steuermethode hängt vom Standort des Ventils und den Vorlieben des Besitzers ab. Krane mit einem Hebel werden häufig an den zentralen Abschnitten der Pipeline mit einem "Schmetterling" installiert - an den Zweigen des Systems.

Kugelhahnmischer werden in Küchen, Badezimmern installiert und sind die Endpunkte des Wasserversorgungssystems.

Es gibt viele Möglichkeiten, das Wasserversorgungssystem im Haus zu verteilen, aber in allen Fällen werden auf den Grundstücken Kugelhähne als Absperrventile installiert

Schließvorrichtung

Ball

Kugelhähne sind heute die am häufigsten verwendeten Eckarmaturen. Die Verstopfung dieses Geräts hat die Form einer Kugel mit einem Durchgangsloch. Wenn die Kugel mit Löchern senkrecht zum Körper gedreht wird, wird der Durchflusskanal geschlossen.

Die Dichtheit dieses Mechanismus wird mit Hilfe von elastischen Ringen erreicht, die eng an der Kugel anliegen.

Zu den Vorteilen dieses Designs gehören:

• Lange Lebensdauer aufgrund der Einfachheit des Mechanismus.
• Niedriger Preis.
• Dichtheit im geschlossenen Zustand, wodurch dieses Ventil für Gasleitungen verwendet werden kann.
• Fähigkeit, hohem Druck standzuhalten.
• Um den Durchgang vollständig zu öffnen oder zu schließen, müssen Sie den Hebel nur um 90 Grad drehen, was sehr praktisch ist.

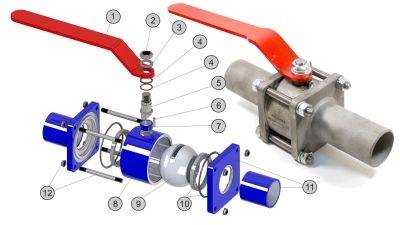

Diagramm des Bugatti-Kugelhahns

Zu den Mängeln gehören die folgenden Punkte:

• Gebrauchsanweisungen für Kugelhähne empfehlen deren Verwendung nur zum vollständigen Öffnen oder Sperren des Durchgangs, d. h. Es kann nicht zur Regulierung des Durchflusses verwendet werden, da sich der Mechanismus sonst schnell verschlechtert und das Ventil Wasser durchlässt.
• Das Gerät ist nicht reparierbar, d. h. wenn es ausfällt, muss es ersetzt werden.

Da die Aufgabe der betrachteten Absperrventile in den meisten Fällen darin besteht, den Durchfluss vollständig abzusperren, werden Kugelhähne für Sanitärarmaturen, Heizungsgeräte und Gasleitungen eingesetzt.

Auf dem Foto - ein Ventilventil

Ventil

Vor nicht allzu langer Zeit wurden überall nur Ventilhähne verwendet. Das Funktionsprinzip ihrer Verstopfung basiert auf der Verwendung eines Schneckenmechanismus, der einen Schaft mit einer elastischen Dichtung gegen einen Sitz mit einem Loch drückt. Dadurch blockiert die Dichtung den Durchgang.

Beim Drehen des Handrades hebt das Schneckenrad die Spindel an und gibt dadurch den Durchgang frei.

Zu den Vorteilen eines solchen Produkts gehören:

• Die Fähigkeit, nicht nur den Durchgang zu blockieren, sondern auch den Fließdruck zu regulieren.
• Fähigkeit, hohem Druck standzuhalten;
• Die Fähigkeit, den Verriegelungsmechanismus mit Ihren eigenen Händen zu reparieren.

Neben den Vorteilen dieses Geräts gibt es einige Nachteile:

• Da die bewegliche Dichtung ständig mit Wasser und einer Metalloberfläche in Kontakt ist, nutzt sie sich schnell ab.Dies führt zu einer Druckentlastung der Verstopfung und das Gerät beginnt Wasser zu verlieren. Sie können die Dichtung zwar selbst austauschen. In der Regel enthält der Bausatz eine Zusammenbauzeichnung eines Ventil-Eckventils, die zeigt, wie das Produkt zerlegt und Teile ausgetauscht werden.
• Um das Ventil vollständig zu öffnen, müssen Sie das Schwungrad mehrmals drehen.
• Da der Mechanismus komplexer ist, fällt er schneller aus als Kugelhähne.

Aus diesen Gründen werden Ventilventile in letzter Zeit nur dort verwendet, wo es notwendig ist, den Durchfluss zu regulieren. (Siehe auch den Artikel Wasserleitungen: Eigenschaften.)

Messingventil

Einholen der Genehmigung für den Austausch der Gasleitung

Ob eine Umleitung möglich ist, entscheiden nur die zuständigen Stellen, also der Gasdienst Ihrer Stadt (Kreis). Alle Demontage- und Montagearbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Ohne Absprache kann die Rohrübergabe natürlich nicht durchgeführt werden.

Selbst ein so einfacher Schritt wie das Schneiden des Rohrs um 10 cm muss vereinbart werden, da alle Arbeiten im Zusammenhang mit der Gasleitung in die Risikokategorie fallen

Die Erlaubnis wird in folgender Reihenfolge erteilt:

1. Sie finden die Kontaktdaten des Gasdienstes am Ort der Registrierung heraus, wenden sich an die Spezialisten, erklären die Situation, konsultieren.
2. Verfassen Sie einen Antrag (gemäß dem Standardformular), der den Genehmigungsprozess „startet“.
3. Auf der Grundlage des Antrags kommt ein Vertreter des Gasdienstes zu Ihnen nach Hause. Die Uhrzeit wird vorher festgelegt.
4. Der Spezialist untersucht, hört sich Wünsche an, beantwortet Fragen.Oft ist es in diesem Stadium notwendig, Pläne zu ändern, da die gewünschte Übertragung nicht den Sicherheitsanforderungen entspricht (eine vorläufige Untersuchung der Installationsstandards für Gasleitungen erspart Ihnen diesen unangenehmen Moment).
5. Genehmigung des endgültigen Transferplans, Budgetierung. Alle Dokumente werden von der Dienstleistungsorganisation erstellt. Ohne Zustimmung des Vermieters werden keine Arbeiten durchgeführt.
6. Sind die Übergabebedingungen erfüllt, bezahlen Sie die Leistung laut Beleg und vereinbaren den Arbeitsbeginn.

Das Genehmigungsverfahren dauert in der Regel mehrere Tage, es kann sich nur aus einem Grund über einen langen Zeitraum hinziehen: wenn Grundstückseigentümer und Vertreter der Gasversorgung keine Kompromisslösung gefunden haben.

Alle Faktoren, die gegen die Normen für die Installation von Gasherden (Kessel, Zähler, Säulen) verstoßen, können dazu führen, dass die Übertragung von Rohren verweigert wird.

und seine Sorten

Abhängig von den technischen Merkmalen werden Ventile in verschiedene Varianten eingeteilt. Krane werden nach Bauform unterteilt in:

• geradeaus durch;
• Ecke;
• Mischen;
• Durchgänge.

Je nach Funktionsmerkmalen werden die Ventile eingeteilt in:

• Verriegelung;
• mit der Möglichkeit der Verriegelungseinstellung;
• spezielle Ventile.

Ein weiteres Merkmal zur Unterteilung von Mechanismen in Unterarten ist die funktionale Bandbreite. Hier werden die Kräne unterteilt in:

• Standard;
• volle Bohrung;
• unvollständige Bohrung.

Zur Bestimmung der Bandbreite wird die Querschnittsfläche der Bohrung im Kugelhahn zur Querschnittsfläche im Zylinder umgerechnet.

Der Zweck des Kugelhahns wird auch durch das Material seiner Herstellung bestimmt: Titan, Stahl, Polyethylen, Gusseisen, Bronze.

Je nach Arbeitsrichtung gibt es drei Arten:

• Ventile zum Öffnen und Schließen des Durchflusses im Rohr. Die Hauptanforderung, die sie erfüllen sollten, ist die Gewährleistung der Dichtheit im geschlossenen Zustand und ein Mindestmaß an Widerstand in der geöffneten Position.
• Einstellbare Kugelhähne werden verwendet, um die Durchflussrate in der Rohrleitung zu ändern.
• Sonderventile - um qualitativ hochwertiges Arbeiten mit aggressiven Medien zu gewährleisten.

Nachteile des Betriebs von Kugelhähnen

1. Schwierigkeiten mit der Flusskontrolle. Das Öffnen oder Schließen erfolgt mit einer groben, kurzhubigen Drehung. Solche Wasserhähne sind für Arbeiten in Systemen ungeeignet, in denen eine reibungslose Druckregelung erforderlich ist (Dusche, Waschbecken).
2. Kugelhähne tolerieren keine Ausfallzeiten. Bei längerer Abwesenheit von Manipulationen am Ventil bildet sich auf der Oberfläche der Kugel Korrosion, die gegebenenfalls den Durchfluss öffnet oder schließt und die Drehung des Schiebemechanismus verhindert. Ein Blockieren des Verriegelungsmechanismus oder eine Beschädigung der Fluorkunststoffringe führt zum Bruch oder Auslaufen des Geräts.
3. Launenhaftigkeit gegenüber Verunreinigungen im Wasser. Sand- oder Rostpartikel beschädigen die polierte Oberfläche der Kugel, hinterlassen Scheuerspuren, die später zur Ursache einer Undichtigkeit werden. Spart diese zusätzliche Installation von Filtergeräten.

Trotz der vorhandenen Mängel ist der Kugelhahn eine würdige Erfindung der Gegenwart. Bei den meisten Parametern und vor allem bei der Zuverlässigkeit übertrifft es Analoga. Das Minimum an Komponenten bestätigt einmal mehr die Aussage: - "Je einfacher, desto zuverlässiger."

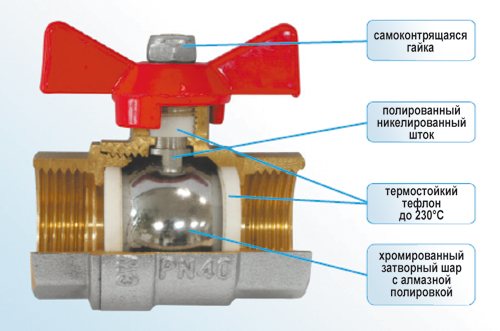

Kugelgerät

Der Sattel enthält das Hauptelement - einen Korken in Form einer Kugel mit einer unterschiedlichen Anzahl von Hohlräumen. Die Kugel dreht sich frei im Sitz.Die internen Geräte von Kränen sind in Volldurchgang und reduziert (Standarddurchgang) unterteilt.

Vollständige Durchgangsventile in ihrer Vorrichtung haben eine Kugel mit einer Öffnung, die dem Durchmesser des Rohrs entspricht. Beim Durchfluss von Flüssigkeit in Kugelhähnen im voll geöffneten Zustand werden hydraulische Verluste minimiert. Diese Qualität sicherte den Einsatz von Beschlägen dieses Typs als Hauptverriegelung.

Reduzierventile werden in Rohrleitungen eingesetzt, in denen der Druck keine besondere Rolle spielt. Die Kugel ist über eine Stange mit den Hebeln verbunden. Der Hebel steuert das Wasser direkt. Hebelventile werden in den zentralen Abschnitten verwendet, und Klappenventile werden in den Zweigteilen des Systems verwendet.

PTFE-Dichtelemente

Bei der frühen Verwendung von Kugelhähnen für Wasser war eine vollständige Absperrung des Durchflusses nicht gewährleistet. Das Fehlen, die Elemente des Krans mit Metallteilen zu versehen, ließ dies nicht zu. Der Beginn der Verwendung neuer Werkstoffe führte zur weiten Verbreitung von Kugelhähnen. Dichtungsringe und Sanitärdichtungen werden heute aus einer Vielzahl von Materialien hergestellt.

Für diese Zwecke können Metalllegierungen, Gummi, Kunststoffe aller Art, Graphit oder Teflon verwendet werden. Sogar als Materialien für die Herstellung dieser wichtigen Mechanismen wurden synthetische Kautschuke verwendet. Gleichzeitig sind PTFE-Dichtelemente weit verbreitet. Sie schließen dicht und reduzieren den Kraftaufwand bei Kranarbeiten.

Dieser Werkstoff der neuen Generation ist beständig gegen aggressive flüssige und gasförmige Medien.Im häuslichen Gebrauch wird empfohlen, es bei der Installation von beheizten Handtuchhaltern und der Verlegung einer Gasleitung zu verwenden.

Die wichtigste positive Eigenschaft von PTFE ist die Fähigkeit, sich zu verdrehen. Einfach gesagt, bei Verwendung eines Fluoroplast-Produkts kann eine ausreichend starke Drehung ohne unerwünschte Folgen verwendet werden.

Bei solchen Hähnen wird die Verbindung durch die Kontaktierung mittels O-Ring abgedichtet. Daher spielt das Material für die Herstellung von Ringen eine entscheidende Rolle bei der weiteren Verwendung des Krans.

Fluorkunststoff dichtet vollständig ab und sorgt für Leichtigkeit und Laufruhe bei der Drehung des Kugelstopfens. Um vollständig zu schließen oder zu öffnen, wird eine Drehung im rechten Winkel ausgeführt. Der Hebel dreht den Kugelhahn des Ventils und blockiert den Durchfluss vollständig oder teilweise.

Arbeitsprinzip

Das Funktionsprinzip eines Kugelhahns für Wasser besteht darin, die Löcher im Kegel und im Ventilkörper auszurichten. Die Löcher werden ausgerichtet, wenn die Kugel mit einem Hebel gedreht wird. Dies stellt sicher, dass die Löcher zusammenpassen und ermöglicht, dass die Strömung durch die ausgerichteten Hohlräume fließt. Durch Drehen der Kugel wird der Durchgang von der Seite, die keine Öffnung hat, blockiert. In diesem Fall liegt der Durchfluss des Mediums an der Wand an und stoppt.

Mit diesem Prinzip können Sie den Durchfluss nicht nur vollständig stoppen, sondern auch regulieren. Bei einem Drehwinkel von weniger als 90 Grad wird der Durchfluss nur teilweise gesperrt.

Eckkugelhähne

Das Design des Produkts bietet eine bequeme Installation bei der Installation von Sanitär- und Heizungssystemen. Unser Sortiment umfasst verschiedene Standardgrößen von Winkelgewindebohrern, die mit einem amerikanischen ausgestattet sind.Die verfügbare Produktvielfalt ermöglicht es Ihnen, einen Eckkran mit einem Amerikaner zu kaufen, um die geplanten Installationsarbeiten schnell abzuschließen. Der Messingkörper der Ventile ist beständig gegen Wasser, Dampf und alle Arten von nicht aggressiven Flüssigkeiten.

Die kompakte amerikanische Eckarmatur ist mit einem abnehmbaren schmetterlingsförmigen Einstellknopf ausgestattet, mit dem Sie Absperrventile auf engstem Raum montieren können. Alle Produkte in unserem Sortiment sind vom Qualitätskontrolldienst zertifiziert und geprüft. Ein hochwertiger amerikanischer Winkelkran kann mehrere Jahrzehnte störungsfrei dienen. Die exakte Ausführung einer Schraubverbindung wirkt sich positiv auf die Montagegeschwindigkeit und die Dichtheit betriebener Anlagen aus. Der verschleißfeste amerikanische Eckkugelhahn hat eine lange Lebensdauer, basierend auf der einwandfreien technischen Leistung der Komponenten. Der perfekte Sitz der Metallkugel sorgt für Leichtgängigkeit beim Absperren von Ventilen und garantierte Dichtheit des druckbeaufschlagten Systems. Bei der Installation von Heizungsanlagen bietet ein 1/2-Eckventil mit amerikanischem Rohr die Möglichkeit, den Heizkörper zu Wartungszwecken regelmäßig zu demontieren.

Die Verwendung von Eckgeräten hilft, das Design von Rohrleitungssystemen für verschiedene funktionale Zwecke zu optimieren. Bei der Installation von Systemen mit komplexer Konfiguration ist ein kleiner amerikanischer Eckkugelhahn gefragt. Ein nicht standardmäßiges Gerät kann problemlos in einer engen Öffnung oder Nische installiert werden. Der zuverlässige amerikanische Winkelkugelhahn ist für den wiederholten Einsatz ohne Verschlechterung der Haupteigenschaften ausgelegt.Der Einsatz von Filterelementen trägt dazu bei, die Stabilität des Betriebssystems zu erhöhen, indem Sedimentationsprozesse minimiert werden. Das Reduzieren der Menge an Verunreinigungen im Kühlmittel oder Leitungswasser trägt dazu bei, die Belastung auf der Oberfläche der Kugel zu reduzieren, die den Fluss des Arbeitsfluids blockiert.

Im Vergleich zu Standardventilen trägt ein amerikanischer Eckkugelhahn durch eine komfortablere Anschlussart zu einer vereinfachten Installation bei. Unsere Produktpalette umfasst Produkte, die sich in Nennweite, Einbaumaßen und Funktionseigenschaften unterscheiden. Es ist möglich, einen Winkelkran mit einem Amerikaner bei uns zu kaufen, um Systeme mit Standard- und Nicht-Standardkonfiguration schnell zu installieren. Messingprodukte sind beständig gegen Korrosion, extreme Temperaturen und hohe Luftfeuchtigkeit. Langlebige Absperrarmaturen sind ein zuverlässiger Bestandteil von Wasserversorgungsnetzen und Heizungsanlagen für Wohngebäude und öffentliche Einrichtungen.

Unterschiede der Kugelhähne für Wasser und Gas

Für Wasser

Wasserkugelhähne regulieren die Wasserzufuhr und sperren bei Bedarf auch die Rohrleitung ab. Sie werden an den Kabeln und Leitungen installiert, die zur Waschmaschine, zum Geschirrspüler, zu anderen Haushaltsgeräten, zum Waschbecken und zur Dusche führen. Sie können Mischer für Kalt- und Warmwasser sein. Der Querschnitt solcher Gewindebohrer variiert von 1/2 Zoll bis 200 mm.

Für Erdgas

Zum Absperren des Gasflusses werden spezielle Kugelhähne verwendet. Sie unterscheiden sich von Wasserhähnen nicht nur durch ihr Aussehen, sondern auch durch ihre Designmerkmale in Form eines verlängerten Verbindungsabschnitts, eines stärkeren Körpers und eines Dichtungsrings. Sie werden an Gasleitungen installiert. Der Durchmesser der geschweißten Gashähne beträgt 10 bis 70 mm.

Montage

Die ordnungsgemäße Installation eines Kugelhahns kann leicht von Hand erfolgen. Erwägen Sie mehrere Optionen für die Montage des Geräts.

Foto - Wicklung auf einem Heizkörper

Rohrmontage:

Zuerst müssen Sie das Wasser aus dem gesamten System ablassen. Stellen Sie dazu die Wasserzufuhr ab und öffnen Sie die Ventile;
Bevor Sie beginnen, müssen Sie ein Gerät auswählen. Sie können Kugelhähne mit beidseitigem Außen- oder Innengewinde kaufen, Modelle mit amerikanischem Anschluss auf der einen Seite und Gewinde auf der anderen Seite usw. Beachten Sie außerdem, dass die Größe der Ventilöffnung unbedingt mit dem Durchmesser der Verbindung übereinstimmen muss ;
Am Einbauort des zukünftigen Wasser-T-Stücks muss das Rohr geschnitten und vorbereitet werden. Je nach Typ wird ein Gewinde darauf geschnitten oder der Auslauf einfach von Schmutz und Staub gereinigt (bei Demontage alter Armaturen);
Das Verschrauben erfolgt mit einem verstellbaren Schraubenschlüssel

In diesem Fall ist es wichtig, die Richtung des Fadens und die Druckkraft zu überwachen. Sie können das Gerät nicht stark einklemmen, da es sich sonst verbiegen kann und die Abdichtung des Systems gebrochen wird.
Auf das Hahngewinde wird zwangsläufig ein Dichtband gewickelt oder eine spezielle Paste aufgetragen

Dies muss erfolgen, um die Gewindeverbindung zu schützen und den feststen Sitz der Hähne zu gewährleisten;
Fum-Tape (Siegel) wird in mindestens 5 Windungen gewickelt;
Das Produkt wird nur mit 5 vollen Gewindeumdrehungen auf eine Steigleitung, einen Heizungsauslass oder eine andere Verbindung geschraubt. Bei einer kleineren Menge entsteht nicht die gewünschte Verbindung und bei einer größeren Menge kann sich eine Fuge bilden, auf der sich diverse Abfälle aus dem Sanitärsystem sammeln.

Wenn die Wicklung beendet ist, müssen Sie zusätzlich die Verbindungsstelle überprüfen und die Wasserversorgung einschalten.Wenn Wasser aus dem unteren Teil des Wasserhahns geflossen ist, müssen Sie es entfernen und die Stopfbuchse überprüfen (einige skrupellose Hersteller verkaufen Geräte ohne sie). In einigen Fällen müssen Sie es selbst installieren oder zusätzlich mit einem Flachsseil oder speziellen Füllstoffen abdichten.

Fazit

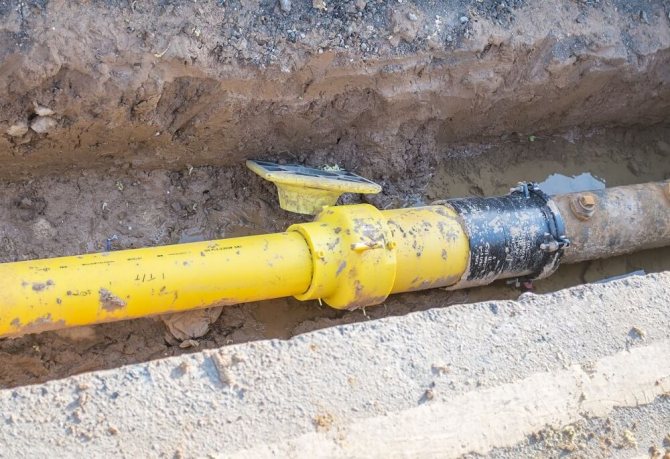

Die Gasleitung muss mit zuverlässigen Kränen ausgestattet sein, falls die einzelnen Abschnitte isoliert werden müssen. Dies gilt insbesondere für Anschlussstellen an Gasgeräte und Notbereiche. Die beste Option sind Kugelhähne aufgrund ihrer hohen Zuverlässigkeit, vieler und einfacher Bedienung anderer Vorteile (siehe auch den Artikel „Warum einen Mayevsky-Kran in Heizungsanlagen installieren“).

Das Video in diesem Artikel liefert Ihnen zusätzliche Daten, die sich eindeutig auf die präsentierten Materialien beziehen. Wählen Sie nur die besten Komponenten für die Anordnung einer Gasleitung.
