Wasserkugelhähne: Typen, Klassifizierung, Gerät und Funktionsprinzip

Welche Parameter sind bei der Auswahl eines Kugelhahns wichtig?

Viele unserer Kunden stehen vor der Notwendigkeit, einen Kugelhahn in der Anlage zu installieren, aber sie haben keine Marke.In diesem Fall können Sie das Ventil auswählen, das Sie benötigen. Überlegen Sie, welche Parameter bei der Auswahl eines Rückschlagventils wichtig sind. — Ventildurchmesser, DN - normalerweise stimmt es mit dem Durchmesser der Rohrleitung überein.Standardsortiment an Durchmessern in Millimeter und Zoll: 6, 8, 10 (3/8"), 15 (½"), 20 (¾"), 25 (1"), 32 (1 ¼"), 40 (1 ½ ") ), 50 (2”), 65 (2 ½”), 80 (3”), 100 (4”), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700 , 800 mm . - Bedingter Druck des Ventils, Ru — Standarddruckbereich: 10, 16, 25, 40, 63, 100, 160 kgf/cm2. Bei der Auswahl eines bedingten Drucks ist zu berücksichtigen, dass für einen stabilen und langfristigen Betrieb des Ventils der Arbeitsdruck 2-mal geringer als der Nenndruck sein muss. Zum Beispiel haben Sie einen Druck von 12 kgf / cm2 in Ihrem Rohr. Bei 25 kgf / cm2 muss ein Kran installiert werden. Wenn Sie einen Kran mit 16 kgf / cm2 installieren, kann der Kran innerhalb weniger Monate ausfallen. - Gehäusematerial - Merkmale des Materials des Körpers verschiedener Krane werden in diesem Artikel in Absatz 3 beschrieben. - Verbindungstyp - Merkmale des Materials des Körpers verschiedener Krane werden in diesem Artikel in Absatz 4 beschrieben. - Ventildesign - Konstruktionsmerkmale von Kugelhähnen sind in diesem Artikel in Absatz 8 beschrieben. - Siegel im Tor - Die Eigenschaften der Dichtungen verschiedener Wasserhähne werden in diesem Artikel in Absatz 7 beschrieben. - Gerätehersteller - das ist ein sehr wichtiger Parameter, denn es gibt mittlerweile viele minderwertige chinesische Bastelkräne auf dem Markt, die in allen Belangen zu passen scheinen, aber im Betrieb so viel Kopfzerbrechen bereiten, dass die Einsparungen ins Leere gehen. Das zweite Extrem ist, dass viele europäische und amerikanische Marken versuchen, ihre Ausrüstung 3-5 mal teurer als normale Waren zu verkaufen.Wie wird man ein gewöhnlicher Käufer? In diesem Fall ist es ratsam, sich von Personen Ihres Vertrauens beraten zu lassen – Installateure, Installateure, seriöse Verkäufer.

Eigenschaften

Die GOSTs 19681-94 und 25809-96 standardisieren die Klassifizierung von Wasserarmaturen nach den technischen Eigenschaften der Produkte:

• Durchsatz zu:
  • Standard, besteht 70-80 % der Medien;
  • Voller Durchgang, durchläuft 90-100 % des Mediums;
  • Teilbohrung, die 40-50 % des Mediums durchlässt.
• je nach zulässigem Druck des Arbeitskreises und Dichtheitsklasse:
  • 1 Klasse - bis 1 MPa;
  • Klasse 2 - bis 0,63 MPa.

• Geräuschpegel:
  • Gruppe 1 - 20 Dezibel oder weniger;
  • Gruppe 2 - 30-20 Dezibel;
  • Gruppe 3 - mehr als 30 Dezibel.
• nach dem Temperaturregime für Kalt- und Warmwasser (bis 75⁰C).

Produktmerkmale sind in Form von Markierungen auf der Verpackung aufgebracht und in der begleitenden technischen Dokumentation angegeben.

Was sind geflanschte Wasserkugelhähne?

Der Flansch-Wasserhahn hat außerdem ein kugelförmiges Absperrelement, dessen Drehung vertikal die Öffnung für die Wasserbewegung öffnet.

Kugelhähne dieser Art werden für Rohrleitungen verwendet, durch die Dampf, Öl, Wasser, Luft transportiert werden. Typischerweise werden Flanschausführungen dort eingesetzt, wo der Einsatz von Muffenventilen aufgrund der Betriebsbedingungen (Temperatur über 100 °C oder Betriebsdruck über 16 bar) eingeschränkt ist.

Es ist darauf zu achten, dass das Ventil ganz gedreht ist. Andernfalls treten Verschmutzungen am Verriegelungselement auf, die zu einer Undichtigkeit führen.

Es wird notwendig sein, die gesamte Struktur zu reparieren oder sogar zu ersetzen.

Es gibt verschiedene Arten von Klassifizierungen von Flanschkugelhähnen für Wasser:

Strukturell sind solche Kräne unterteilt in:

• Direktfluss;

• Mischen;

• Kontrollpunkte;

• Ecke.

Nach Durchsatz sind sie:

• Standard (70-80 %);

• Voller Durchgang (90-100%);

• Unvollständige Bohrung (40–50 %).

Krane dieser Art werden aus verschiedenen Materialien hergestellt:

• Messing;

• Stahl;

• Bronze;

• Gusseisen.

Kugelhähne sind auch mit oder ohne eingebautem Wasserfilter erhältlich.

Achten Sie bei der Auswahl eines Flanschventils sehr auf die Qualität der Komponenten, da diese eine lange Lebensdauer und Zuverlässigkeit im Betrieb gewährleistet. Der Kugelhahnpreis sollte nicht zu niedrig sein

Geben Sie bei der Auswahl eines ähnlichen Elements die Arbeitsumgebung und den zulässigen Temperaturbereich an. In diesem Fall bringen Sanitärreparaturen keine zusätzlichen Probleme.

Vorteile eines Flanschkugelhahns für Wasser:

• Lange Lebensdauer;

• Zuverlässige Dichtheit bei blockiertem Durchfluss;

• Kleiner hydraulischer Widerstand;

• Kompaktheit;

• Kleine Größe;

• Einfacher Aufbau;

• Beliebig montierbar;

• Keine Wartung erforderlich;

• Benutzerfreundlichkeit;

• Krane mit zusammenklappbarer Karosserie können repariert werden;

• Bei Bedarf schnell von Hand blockiert.

Nachteile solcher Kräne:

• Teuer;

• schwer;

• Langer Hebel für manuellen Betrieb.

Lesen Sie zugehöriges Material:
Lieferant für technische Sanitärinstallationen: Kriterien für die richtige Wahl

Vorteile und Nachteile

Zur Verdeutlichung sind die Vor- und Nachteile verschiedener Wasserhahnvarianten in der Tabelle zusammengefasst.

Mischername	Vorteile	Mängel
Doppelventil, Einzelventil	Einfach und erschwinglich, zuverlässig, leicht zu reparieren, kompatibel mit Hauswasserversorgungssysteme	Schneller Verschleiß der Kranbuchsendichtung, Bei einem keramischen Wasserhahnkasten ist es wünschenswert, einen Filter zu haben (der verhindert, dass mechanische Partikel in die Kartuschenlöcher eindringen).
Einhebel	Zuverlässig, langlebig, reparierbar	Sie fordern die Qualität der Flüssigkeit, sie müssen einen Filter installieren, wenn der Kugelmechanismus ausfällt, muss er ersetzt werden, da er nicht repariert werden kann.
mit thermostat	Sparsam, das Vorhandensein eines Maximaltemperaturblockers hilft, Verbrennungen zu vermeiden	Relativ hohe Kosten
Berühren	Sparsam, kann den Verbrauch deutlich reduzieren, hygienisch, da kein direkter Kontakt mit dem Gerät erforderlich ist	Erfordert eine stationäre Stromversorgung oder den Austausch von Batterien, weniger zuverlässig im Vergleich zu mechanischen Geräten.

Hast du eine Frage? Die Antwort auf diese Frage haben wir im nächsten Artikel veröffentlicht.

Sie haben sich entschieden, Ihr Badezimmer neu zu dekorieren? Nützliche Informationen für Sie zur Installation und für das Badezimmer.

Ein Wasserhahn in Küche oder Bad tropft: Finden Sie heraus, wie Sie das Gerät selbst reparieren können.

Zweck

Ein Wasserhahn ist ein kleiner Absperrmechanismus, der äußerst wichtige Funktionen erfüllt. Die Standardprobe erfüllt eine eher triviale, aber gleichzeitig absolut notwendige Aufgabe für das Funktionieren der Pipeline - sie steuert die Bewegung des Trägers in den Rohren.

Es gibt Situationen, in denen die Rohrleitung teilweise oder vollständig blockiert werden muss, und schneiden Sie einen oder mehrere Zweige von der Wasserversorgung ab. Dafür gibt es viele Gründe, die vom banalen Ausfall von Sanitärarmaturen bis hin zu großen Zerstörungen im System reichen.

In jedem Fall droht bei einer Panne das Haus oder die Wohnung zu überschwemmen, also besser sofort die Wasserzufuhr abstellen, um sich zu schützen.

Sie können das Wasser auch am Eingang zur Hauptleitung abstellen, aber dann trennen Sie sich für die Dauer der Reparatur (die sich realistischerweise verzögern kann) vollständig von der Wasserversorgung.

Aus diesem Grund wird jede mehr oder weniger lange Pipeline in logisch verständliche Sektoren oder Zweige unterteilt, wobei jedes Segment mit Hilfe derselben Kräne isoliert wird. Dieser Ansatz ist besser und sicherer als die Standardmontage, wenn auch etwas teurer.

Eine einzige Drehung des Wasserhahngriffs schaltet die Wasserzufuhr in einem bestimmten Bereich vollständig ab. Auf Wunsch kann ein Wasserhahn nicht nur an einzelnen Abzweigen, sondern generell an den Eingängen jeder Sanitäreinheit installiert werden.

Pipeline Wasserhahn mit amerikanischem Anschluss

In diesem Fall wird ein Ausfall beispielsweise in einem Wasserklappwerk oder am Zulauf eines Warmwasserbereiters einfach und unkompliziert beseitigt. Es genügt, den Wasserhahn aufzudrehen und das Gerät ist bereit für die weitere Reparatur.

Beachten Sie, dass verschiedene Arten von Wasserhähnen nicht nur zum Isolieren der Zweige von Wasserversorgungssystemen verwendet werden. Es gibt auch andere Termine. Beispielsweise die Modernisierung der Heizungsanlage, wenn an den Zugängen zu Heizkörpern oder zur Fußbodenheizung Wasserhähne angebracht werden, um das Gerät zukünftig schnell entfernen oder austauschen zu können.

Eine ebenso beliebte Option ist ein T-Stück oder Verteiler, der als Weichenventil fungiert, dh den Wasserfluss von Zweig zu Zweig umleitet.

Vergiss den Wasserhahn nicht. Der beste Weg, um zu visualisieren, wie ein Wasserhahn funktioniert, ist ein Blick auf Ihr Waschbecken.In jedem Badezimmer gibt es einen Wasserhahn oder Wasserhahn, und nur dank ihm können Sie die Vorteile der Zivilisation bequem genießen.

Allgemeines Funktionsprinzip und Aufbau

Es gibt verschiedene Arten von Wasserhähnen für die Sanitärinstallation, aber alle haben gemeinsame Designelemente. In jedem Fall besteht der Kran aus:

• Körper oder allgemeiner Körper;
• Verriegelungselement;
• Stifte;
• Dichtungen.

Es spielt keine Rolle, ob wir Ventile, ein T-Stück mit Hahn, einen Hahn oder eine andere seiner Varianten in Betracht ziehen. In jedem Fall werden sie nicht auf die oben beschriebenen vier Elemente verzichten, obwohl sich diese Elemente höchstwahrscheinlich voneinander unterscheiden werden.

Der Körper des Krans hängt davon ab, mit welcher spezifischen Aufgabe er beschäftigt ist. Ein herkömmliches Kupplungsmuster ist tatsächlich in den Körper der Kupplung selbst eingebaut. Das Eckventil hat einen Eckkörper, denn seine Aufgabe ist es, Eckanschlüsse beispielsweise an den Eingängen von Heizkörpern zu bilden.

Bestandteile eines Ventils mit einem Sperrelement in Form eines Ventils

Das T-Shirt hat einen anderen Körper. Das T-Stück besteht aus einer verzweigten Kupplung, was offensichtlich ist. Wasserfaltungslösungen können eingebaut oder speziell sein. Ihre Körperunterschiede sind viel bedeutender.

Der Griff am Kran ist gewöhnlich und für die Kontrolle notwendig. Wenn ein Kugelhahn in Betracht gezogen wird, kann sich der Griff darin nur in zwei Positionen befinden: geschlossen, offen. Bei Absperrschiebern wird anstelle eines Griffs ein Ventil montiert, und der Mechanismus wird durch seine spiralförmige Drehung gesteuert.

Was die Dichtungen betrifft, so kommt kein einziger Arbeitsmechanismus in der Sanitärtechnik ohne sie aus. Als Dichtungen werden Gummidichtungen verwendet. Bei Zapfhähnen sind die Übergänge zwischen Verriegelungselement und Körper abgedichtet.

Arten und Klassifizierung von Wasserventilen

Armaturen für Sanitäranlagen werden je nach Ausführung des Absperrkörpers eingeteilt in:

Keil;

parallel;

Tor;

Schlauch.

Keilschieber sind mit einem kegelförmigen Schieber ausgestattet, der in der „geschlossenen“ Position eng in den Raum zwischen den Sätteln passt. Der Keil kann unterschiedlicher Art sein:

• starr, mit der Form einer festen Platte, die sich nach unten verengt. Es senkt sich sanft in den unteren Teil der Vorrichtung und blockiert die Durchgangslöcher der Sättel in der senkrechten Richtung und unterbricht so die Bewegung des Arbeitsmediums. Ein steifer Keil dichtet die Bohrung sicher ab, ist jedoch anfälliger für Rost und schwieriger an Sätteln anzubringen. Daher besteht bei solchen Vorrichtungen die Gefahr des Verklemmens und es treten Schwierigkeiten beim Anheben des Keils bei plötzlichen Temperaturänderungen auf;
• Doppelscheibe - bestehend aus zwei Scheiben, die im Winkel zueinander beweglich aneinander befestigt sind. Wenn das Ventil zum Schließen betätigt wird, drehen sich beide Elemente relativ zueinander und schließen die Durchgangslöcher in den Sätteln, wobei sie fest gegen ihre Dichtflächen drücken. Beim Öffnen bewegen sie sich von den Sätteln weg und geben den Durchgang für das Arbeitsmittel frei. Diese Gestaltung des Verriegelungselements sorgt für eine gute Dichtheit, verringert die Klemmgefahr und erhöht die Lebensdauer der gesamten Vorrichtung;
• elastisch, von denen zwei Scheiben durch ein elastisches Gummiteil miteinander verbunden sind. Es ist in der Lage, sich unter dem Einfluss von Wasserdruck zu biegen und sorgt so für einen festeren Druck auf die Dichtungsmaterialien der Sättel. Absperrschieber mit gummiertem Keil erfordern weniger Kraftaufwand, haben glatte Durchgangsflächen, die Reibung und Verschleiß der Absperrkörperelemente reduzieren.

Parallelventile umfassen Vorrichtungen, bei denen die Dichtflächen des Absperr- oder Regelkörpers in parallelen Ebenen zueinander liegen.

Für Ofenkamine werden Absperrschieber verwendet, deren Konstruktion einen Rahmen und eine Metallplatte mit Griff umfasst. Beim Öffnen des Ventils bewegt sich die Platte aus dem Rahmen, beim Schließen kehrt sie in ihre ursprüngliche Position zurück.

Werkstoffe zur Herstellung von Kugelhähnen

Es gibt Kugelhähne aus Messing und Stahl im Angebot. Messingprodukte werden an Rohren mit kleinem Durchmesser installiert. Wenn ein Leck auftritt, reicht es aus, die Mutter festzuziehen, um die Teflon-Stopfbuchse zu drücken. Arbeitsressource - 20.000 Öffnungen und Schließungen.

Leistungsmerkmale und Vorteile von Messinggeräten:

• Zuverlässigkeit und Haltbarkeit;
• der Kran benötigt keine Wartung und Schmierung;
• hohe Dichtheit garantiert kein Auslaufen;
• kann in jeder Position montiert werden;
• Griffsicherheit;
• maximale Betriebstemperatur bis +150 Grad;
• Arbeitsdruck - nicht höher als 1,6 MPa.

Stahlfittings haben keine Schraubverbindungen, daher sind sie vollständig vor Leckagen geschützt. Technische Eigenschaften und Vorteile von Stahlprodukten:

• Flüssigkeitsfluss wird schnell blockiert;
• einfache Bedienung und Installation;
• keine Wartung und kein Austausch von Teilen erforderlich;
• hohen Temperaturen des Arbeitsmediums standhalten;
• Wirtschaft.

Gerät und Funktionsprinzip

Die Vorrichtung des Kranventils sowie das Funktionsprinzip hängen vom Typ ab.

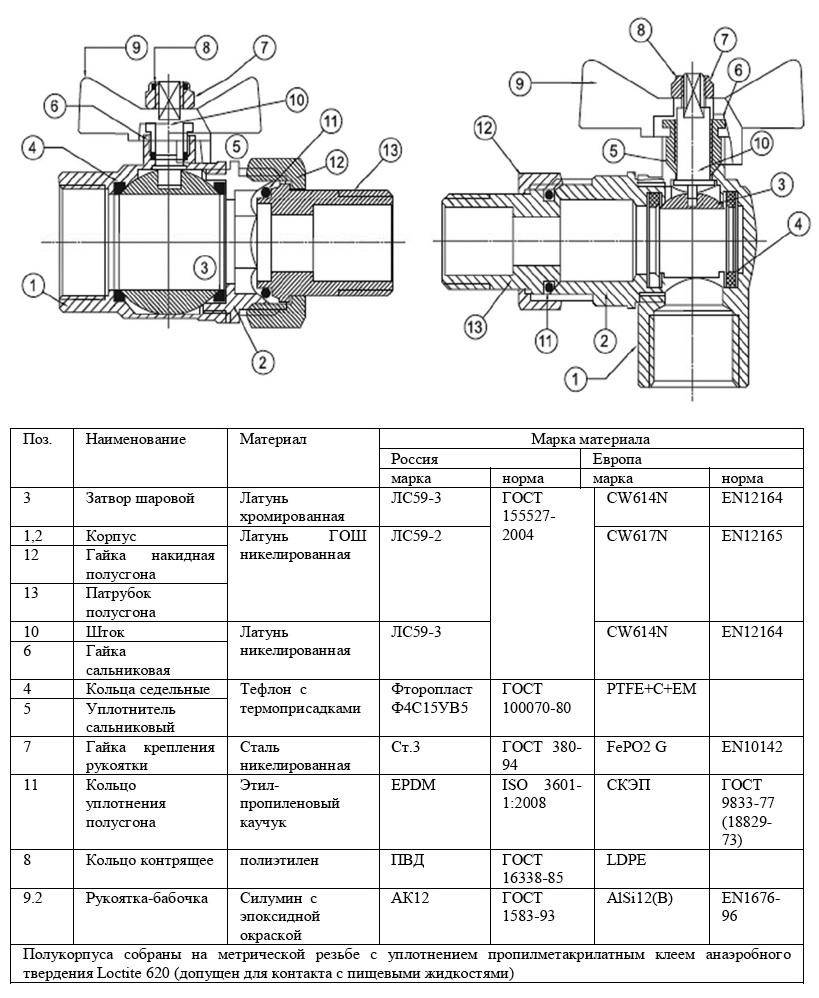

Die Vorrichtung und das Funktionsprinzip des Kugelhahns

Wie funktioniert ein Kugelhahn? Die Hauptelemente des Geräts sind:

1. Ventilkörper (1).Der Körper kann aus Materialien wie Messing, Bronze, Edelstahl oder Baustahl, Silumin bestehen. Der Körper kann einstückig sein, dh durch Schweißen hergestellt, oder zusammenlegbar sein. Der zusammenklappbare Körper hat einige Vorteile - bei Bedarf kann das Ventil repariert werden. Wenn ein Kugelhahn mit einem einteiligen Körper installiert ist, muss das Gerät bei Fehlfunktionen ausgetauscht werden.

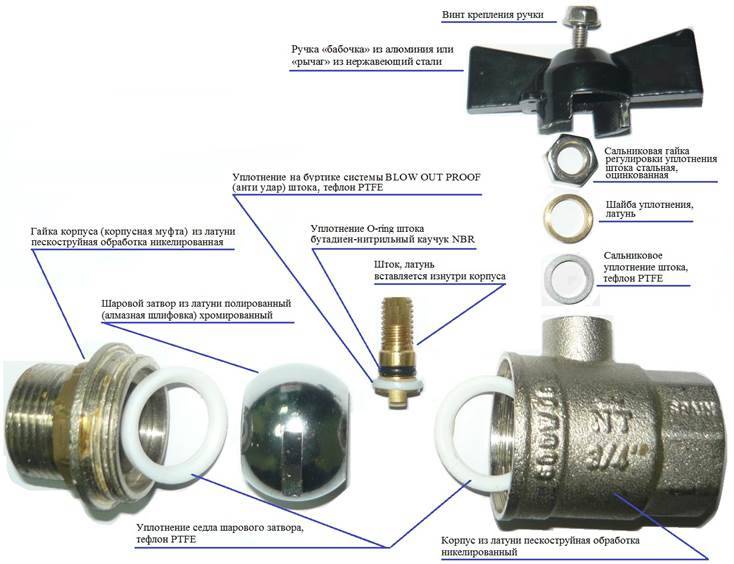

Hauptelemente eines Kugelhahns

1. Verriegelungselement - Kugel (2). In den meisten Fällen besteht die Kugel aus Messing, da dieses Material als stärker und langlebiger gilt. Die Kugel hat ein Durchgangsloch für Flüssigkeit (Gas);
2. Zwischen dem Verriegelungselement und dem Körper sind Dichtringe (3) installiert, die die Dichtheit des Geräts gewährleisten. Dichtungen können aus Teflon, PTFE oder Gummi bestehen. Teflondichtungen gelten als die langlebigsten, die praktisch nicht von Temperatur und chemischer Umgebung beeinflusst werden.
3. Das Ventil kann mit Muttern (Kupplungen), Flanschen oder Schweißen (4) an die Rohrleitung angeschlossen werden.

Bei Hausrohrleitungen wird meistens eine Kupplungsverbindung und bei Industrierohrleitungen eine Flanschverbindung verwendet. Geschweißte Ventile werden heute nur noch selten verwendet, da sie eine spezielle Ausrüstung und bestimmte Fähigkeiten während der Installation erfordern.

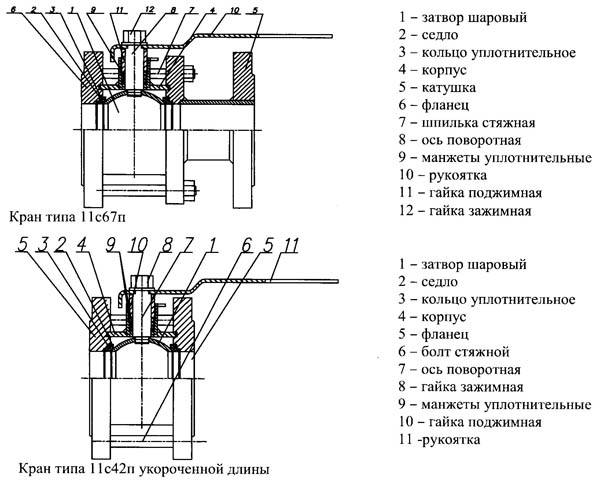

Flanschventil

1. die Verriegelungskugel wird von einer Stange (5) angetrieben, die mit dem Steuergriff (6) verbunden ist. Auch zwischen Schaft und Griff sind Dichtelemente eingebaut;
2. Der Griff ist mit einer Mutter (7) am Körper befestigt.

Das Funktionsprinzip eines Kugelhahns ist wie folgt. Wenn der am Körper befestigte Griff gedreht wird, dreht sich das Verriegelungselement des Geräts - die Kugel -.Dreht man die Öffnung der Kugel in Strömungsrichtung der vorbeiströmenden Substanz, so wird das Ventil geöffnet. Wenn die Blende senkrecht zum Durchfluss gedreht wird, befindet sich das Ventil in der geschlossenen Position.

Das Funktionsprinzip des Kugelhahns

Die Vorrichtung des Kugelhahns sowie die Punkte, auf die Sie beim Kauf eines Produkts achten müssen, werden im Video ausführlich besprochen.

Die Vorrichtung und das Funktionsprinzip des Ventilventils

Lassen Sie uns nun herausfinden, wie ein mit einem Ventil ausgestattetes Ventil funktioniert. Das Gerät besteht aus folgenden Elementen:

1. der aus verschiedenen Materialien bestehende Ventilkörper (2) ist mit einem Deckel (3) versehen. Zwischen Gehäuse und Deckel ist zur Dichtheit eine Dichtung (12) eingebaut. Die Dichtung besteht in der Regel aus strapazierfähigem Gummi, kann aber auch aus anderen Materialien bestehen;

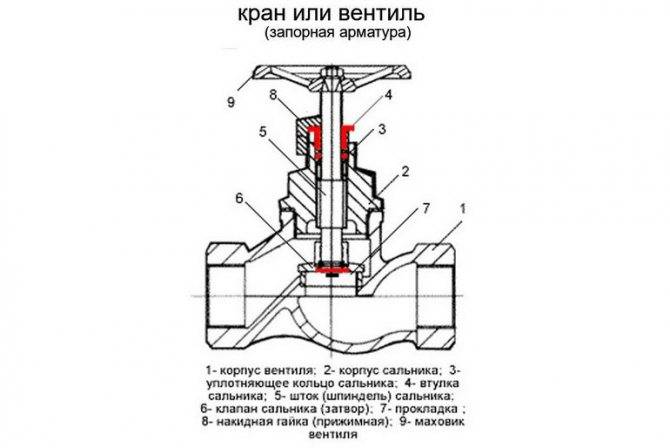

Die wichtigsten Bedienelemente des Ventils mit einem Ventilsperrelement

1. Der Körper ist mit einem Sitz (1) für das Ventil (6) ausgestattet, das der Verriegelungsmechanismus der Vorrichtung ist. Zur vollständigen Sperrung des Durchflusses und zur Abdichtung wird der Sitz mit einer Dichtung (16) ergänzt;
2. eine Dichtung (15) befindet sich ebenfalls am unteren Teil des Ventils;
3. die Hülse (7) und die Spindel (11) werden mit Hilfe einer Mutter (14) am Absperrventil befestigt;
4. am Spindelkörper befindet sich ein Gewinde (4), das zur Steuerung des Sperrkegels dient;
5. Die Spindel ist mit einem Handrad (8) kombiniert, das das Ventil antreibt. Das Schwungrad ist mit einer Mutter (13) am Gerätekörper befestigt;
6. Zur hermetischen Verbindung des Schwungrads und des Ventilkörpers wird eine Öldichtung (10) eingebaut, die mit einer separaten Mutter (5) befestigt und mit einem Dichtring (9) ergänzt wird.

Die Vorrichtung des Ventils bestimmt das Funktionsprinzip. Wenn das Handrad gedreht wird, bewegt sich die Spindel in Translationsbewegungen nach oben oder unten, wodurch das Ventil abgesenkt oder angehoben wird.

Das Funktionsprinzip des Ventils

Das Ventilventil kann ein Durchgangsventil (in den Abbildungen oben) und ein Eckventil sein. Es wird empfohlen, ein Eckventil am Bogen der Rohrleitung zu installieren. Vorrichtung und Wirkungsweise des Eckventils unterscheiden sich praktisch nicht von der Durchgangsvorrichtung. Der Hauptunterschied liegt in der Form des Körpers und der Position des Sattels.

Ventiltyp Eckventilgerät

Kugel- und Ventilhähne sind unterschiedlich aufgebaut und unterscheiden sich im Funktionsprinzip. Beide Arten von Produkten können jedoch für verschiedene Zwecke in Haushaltsleitungen installiert werden.

Eigenschaften eines abgewinkelten Heizkörperhahns

Als Verriegelungselement hat das Eckheizkörperventil eine Kugel mit einer diametralen Durchgangsbohrung, deren Ausrichtung der Achse mit der Rohrachse das Ventil öffnet und die Drehung senkrecht zur Achse schließt. Daher wird ein solches Gerät üblicherweise als "Heizkörpereckkugelhahn" bezeichnet.

Gerade und abgewinkelte Heizkörperhähne

Ein Eck-Kugelhahn für Heizkörper sollte nur als Absperrventil verwendet werden. Experten raten davon ab, Kugelhähne zur Regulierung des Wasserflusses zu verwenden.

Typischerweise ist das Material des Wasserhahns Messing mit einem geringen Bleigehalt. Wird dem Heizkörper jedoch Wasser über Propylenrohre zugeführt, besteht das Eckheizkörperventil ebenfalls aus Polypropylen. In diesem Fall werden seine Eigenschaften unterschätzt, aber nicht viel:

• die Temperatur des fließenden Wassers beträgt 90-120 ° C gegenüber 150 ° C bei einem Messinghahn;
• Arbeitsdruck - 10-16 atm. gegen 16-25 atm. am Messinghahn.

Ein Artikel auf unserer Website „Welche Eckarmatur ist besser“ enthält einen Überblick über die Beliebtheit von Marken von Herstellern dieser Sanitärartikel

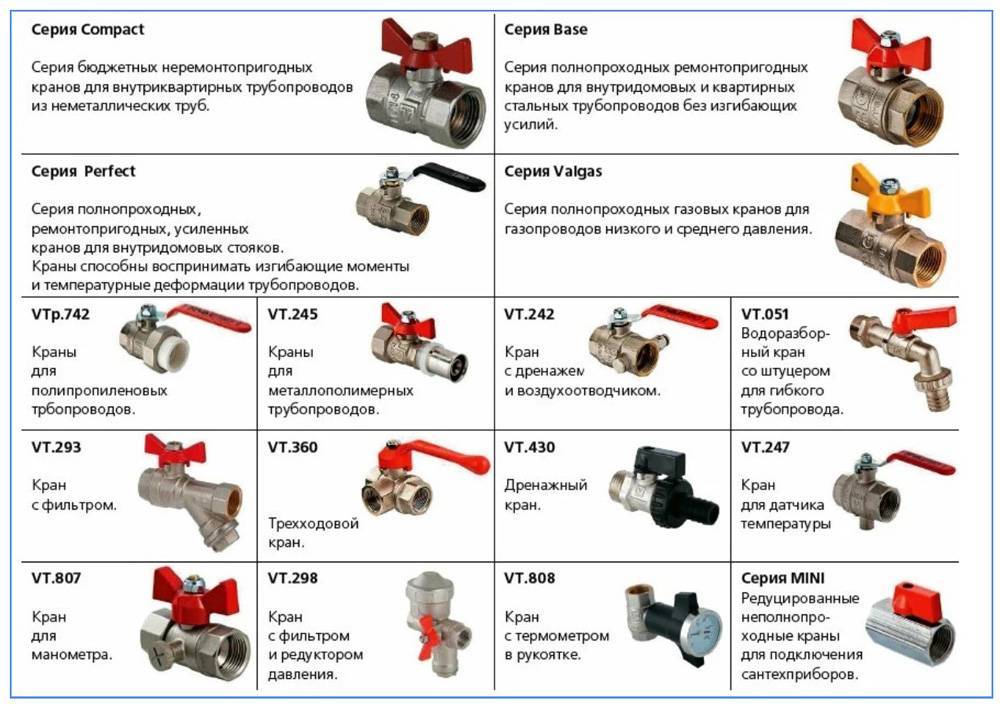

Lesen Sie hier mehr über Valtec-Krane:

Aber zum Beispiel produziert Valtec Eckventile für Heizkörper aus Propylenqualität PP-R 100 (normalerweise wird PP-R 80 verwendet), und der Betriebsdruck von Valtec-Ventilen erreicht 25 atm. wie die aus Messing.

Wie unterscheidet es sich von einem Ventil?

Ventile und Absperrschieber sind zwei Mechanismen, die am häufigsten an Industrierohren zu finden sind.

Ohne sie ist die Arbeit einer möglichen Lieferkette, egal welcher Größe, nicht vorstellbar. Der Hauptzweck dieses Gerätetyps ist äußerst einfach - es zu ermöglichen, die Bewegung und einen bestimmten Zustand der Flüssigkeit zu kontrollieren, die in der Rohrleitung transportiert wird

Ein Ventil ist ein Verriegelungsmechanismus zur Einstellung. Dies ist ein ziemlich großes Element mit einem leicht verdickten Körper und einem gesamten Einstellring, es wird als Ventil bezeichnet. Es ist erforderlich, um den Durchfluss der verwendeten Flüssigkeit im Rohr zu 100 % abzusperren oder zu regulieren.

Dies ist der Hauptunterschied zwischen einem modernen Ventil und einem herkömmlichen Ventil. Der feststehende Ventilteil kann problemlos in mehreren Positionen montiert werden.

Wenn Sie das Ventil einige Umdrehungen drehen, wird der Durchfluss nur teilweise gesperrt. Das Verstopfungselement verringert künstlich den Durchmesser des Durchgangs im Inneren, wodurch die Menge der transportierten Medien begrenzt wird. Das vollständige Schließen des Mechanismus blockiert das gesamte System, das Ventil tut ungefähr dasselbe. Der Hauptvorteil des Ventils besteht jedoch darin, dass es verwendet werden kann, um die gewünschte Position für das Verriegelungselement innerhalb des Geräts selbst auszuwählen.

In Rohren für den industriellen Einsatz besteht häufig die Notwendigkeit, den Trägerstrom nicht vollständig zu blockieren, sondern nur auf einen bestimmten Wert zu verkleinern. Dies kann erreicht werden, indem die Ventile an den dafür am besten geeigneten Stellen montiert werden.

Liste der offensichtlichen Unterschiede.

• Das Ventil kann die Durchflusskraft in jedem System leicht einstellen, während das Ventil nur in zwei Zuständen zu sehen ist: Es kann geöffnet und geschlossen sein.
• Das Ventil wird schnell unbrauchbar. Dank hervorragender Eigenschaften dient das Ventil mehr.
• Bei Ventilen wird der Trägerstrom durch ein spezielles Ventil blockiert, das in horizontalen Ebenen parallel zum Gas- oder Wasserstrom gegen den Sitz gedrückt wird. Dazu wird eine Doppelkrümmung des Trägerstroms in einem Winkel von 90 Grad durchgeführt. Das Ventil sperrt senkrecht zum Trägerstrom.

Informationen zum Reparieren und Austauschen von Schraubventilen finden Sie im folgenden Video.

Sorten von Eckkranen

Alle Eckventile werden je nach Verriegelungsmechanismus in drei Typen eingeteilt:

Kugelhähne sind eine Bauart zum Absperren oder Starten des Durchflusses eines Arbeitsmediums, können diesen aber nicht regulieren.

• Die Drossel ist ein manueller Wärmeübertragungsregler.
• Thermostatventil - ein Gerät zum automatischen Einstellen der erforderlichen Temperatur in Heizgeräten und zum Aufrechterhalten des gewünschten Heizniveaus im Automatikmodus.

Wir empfehlen Ihnen zu lesen: Vorteile und Anwendung von Rohren aus weichmacherfreiem Polyvinylchlorid (UPVC)

Alle Eckhähne unterscheiden sich auch durch das Herstellungsmaterial:

• Ganzmetallkonstruktionen, meist Messing mit Chrom-Nickel-Beschichtung,
• Polypropylen-Geräte mit Muffenanschluss zum Schweißen, die zur Installation ohne zusätzliche Armaturen verwendet werden, sowie Schnellkupplungen des amerikanischen Typs.

Messingprodukte werden am häufigsten bei der Installation von Systemen aus Stahl-, Metall-Kunststoff-Rohren verwendet.

Möglichkeiten zur Erhöhung der Wärmeübertragung von Batterien

Das Vorhandensein / Fehlen der Möglichkeit, die Wärmeübertragung zu erhöhen, hängt von der Berechnung der Heizkörperleistungsreserve ab. Wenn das Gerät nicht mehr Wärmeenergie erzeugen kann, hilft keine Armatur.

Sie können versuchen, die Situation auf eine der folgenden Arten zu ändern:

1. Zunächst sollten Sie überprüfen, ob die Filter und Rohre verstopft sind. Verstopfungen entstehen sowohl in Altbauten als auch in Neubauten, da diverse Bauabfälle in das System gelangen. Wenn die Reinigung keine Ergebnisse bringt, müssen drastische Maßnahmen ergriffen werden.
2. Erhöhen der Temperatur des Kühlmittels. Dies kann bei einer autonomen Wärmeversorgung erfolgen, bei einer Zentralheizung ist dies jedoch unwahrscheinlich.
3. Verbindungstyp ändern. Nicht alle Batterieanschlussmethoden sind gleich effektiv. Beispielsweise führt der rückseitige Anschluss zu einer Leistungsminderung um etwa ein Viertel. Auch der Aufstellungsort des Gerätes beeinflusst die Wärmeübertragung.
4. Erhöhung der Anzahl der Abschnitte. Wenn der Ort und die Art des Anschlusses der Heizkörper richtig gewählt sind und der Raum auch kalt ist, bedeutet dies, dass die Wärmeleistung der Geräte nicht ausreicht. Dann müssen Sie die Anzahl der Abschnitte erhöhen.

Wenn das Heizsystem mit temperaturgesteuerten Batterien ausgestattet ist, benötigen diese eine gewisse Leistungsreserve und dies ist ihr Hauptnachteil.Infolgedessen steigen die Kosten für die Anordnung der Heizung, da jeder Abschnitt Geld kostet.

Behaglichkeit kann nicht erreicht werden, wenn der Raum kalt oder zu heiß ist, daher ist die Regulierung der Wärme in Heizkörpern eine universelle Lösung für dieses Problem.

Tipps

Manchmal hört man den Begriff "Kugelhahn unter dem Ventil". Das bedeutet, dass die Baulängen des Krans selbst und des Ventils übereinstimmen. Sie müssen die Erklärung kennen, um beim Kauf das richtige Produkt auszuwählen. Die Länge der Ventile KSh F DN 50, 80 und 100 entspricht also den Längen der Schieber aus Stahl 30s41nzh ZKL-2, 31s31nzh ZKL-Z, 31s38nzh, 30s41p, ZKS, ZVK und den Längen der Schieber aus Guss Eisen 30ch6br, 31ch6br, 31ch7bk, 31ch17br, 31ch16brn, zh , 31ch11nzh und ZKVSH, gekennzeichnet durch die gleichen Durchmesser. Üblicherweise entspricht die Länge der europäischen DIN-Norm.

Während des Betriebs werden Zwischenflanschdichtungen verwendet. Außerdem ist vor dem Einbau unbedingt die axiale Ausrichtung zu prüfen

Es ist wichtig, dass die Schrauben gleichmäßig über den gesamten Umfang geschraubt werden. Im Hinblick auf den Betrieb des Produkts ist es notwendig, systematisch eine technische Inspektion durchzuführen

Dabei spielt es keine Rolle, welcher Kran gekauft wird. Wenn Sie diesen Aspekt ignorieren, können Sie eine Leckage zulassen.

Mehrere Faktoren beeinflussen die Inspektionshäufigkeit. Eines der wichtigsten ist das Arbeitsmedium selbst (Flüssigkeit oder Gas in der Pipeline). Unabhängig davon wird die Überprüfung jedoch mindestens alle sechs Monate des Betriebs des Kugelhahns durchgeführt. Außerdem müssen Sie eine wichtige Nuance berücksichtigen: Der Kran sollte nicht ständig in einer Position sein. Regelmäßiges Neupositionieren verhindert die Bildung von Ablagerungen auf der Oberfläche und hilft, die Lebensdauer des Produkts zu verlängern. Die Häufigkeit solcher Arbeiten beträgt ungefähr 2-4 Mal pro Jahr.

Der letzte Faktor, der die Qualität des Krans bestimmt, ist ein Kauf in einem vertrauenswürdigen Geschäft, während es wichtig ist, den Verkäufer um ein Zertifikat zu bitten, das bestätigt, dass die Ware den erklärten GOST-Standards entspricht

Sehen Sie sich die Videobewertung des Kugelflanschventils unten an.

Gerät

Das Gerät eines einfachen Wasserdruckmischers ist meistens bei allen Modellen gleich. Der grundsätzliche Aufbau der Funktionselemente und ihr Funktionsprinzip bleiben trotz möglicher äußerer Unterschiede gleich.

Dieser Wasserhahn beinhaltet:

1. Befestigungsschraube;
2. Spindel;
3. Ventilgriff;
4. Stopfbüchse;
5. Deckel;
6. Pad;
7. Stopfbuchspackung;
8. Muttern am Wasserhahnkörper;
9. Nase und Sitz.

Das Handrad oder Ventil ist mit einer vertikalen Spindel verbunden, so dass sein unterer Teil mit einer Länge von 20 mm die Möglichkeit hat, sich in der Mutter zu bewegen. Der untere Teil der Mutter wiederum wird in das Gehäuse eingeschraubt. Die Spule befindet sich am Ende der Spindel und besteht aus einer Scheibe mit einer Dichtung, die mit einer Mutter oder einem Knopf installiert wird. Das heißt, wenn wir den Wasserhahngriff drehen, wird die Spindel eingeschraubt, und dies führt zur Wasserabschaltung. Die Dichtung wird fest gegen den Metallsitz des Ventils gedrückt und bildet ein undurchdringliches Hindernis für den Kühlmitteldurchgang.

Kugelhahnkennzeichnung

Jeder Hersteller hat sein eigenes Sortiment an hergestellten Ventilen, aber alle in Russland hergestellten Produkte sowie importierte Geräte, die in der Russischen Föderation verkauft werden, entsprechen GOST 52760. Diese Norm regelt die Kennzeichnung von Absperr- und Regelgeräten, zu denen Kugelhähne gehören .

Das Etikett muss enthalten:

• Nenndurchgang (Nennweite), bezeichnet mit der Abkürzung DN;
• Nenndruckanzeige - PN;
• der Wert des berechneten (Arbeits-)Drucks;
• ein Pfeil, der die Richtung der Wasserbewegung angibt;
• maximale Betriebstemperatur;
• Veröffentlichungsdatum.

Gemäß GOST 4666 sind Geräte aus Gusseisen schwarz, solche aus Edelstahl blau (blau). Warmwasserhähne sind rot markiert.

Heute werden mehr als viertausend Größen von Wasserhähnen für verschiedene Bedürfnisse hergestellt, Geräte mit kleinem Durchmesser werden in Haushaltswasserversorgungssystemen verwendet

Vor- und Nachteile von Kugelhähnen

Kugelhähne sind in verschiedenen Wirtschaftszweigen sehr beliebt. Sie gelten als zuverlässige Verriegelungsvorrichtungen, sind Teil des Wasserversorgungssystems einer Stadtwohnung und eines Privathauses.

Neben der Zuverlässigkeit und Einfachheit des Designs haben Produkte dieser Art viele weitere Vorteile:

• große Arbeitsressource, lange Lebensdauer;
• selten brechen, leicht zu reparieren;
• hohe Dichtigkeit, bei sachgemäßer Installation treten keine Undichtigkeiten auf;
• bequeme Verwendung, um den Wasserfluss zu blockieren, genügt es, den Hebel zu drehen oder zu drücken;
• eine große Auswahl an Größen und Typen;
• Einfache Installation, Sie können es selbst installieren, ohne einen Klempner hinzuzuziehen.

Ein Wasserhahn mit Kugelmechanismus erspart seinen Besitzern den zeitaufwändigen und häufigen Austausch von Dichtungen sowie Probleme mit Wasseraustritt, die bei veralteten Wasserhähnen so häufig sind.

Kugelmischer fallen sehr selten aus, die Hauptursache für den Ausfall ist hartes Wasser, daher empfehlen die Hersteller, Wasserfilter in das Wasserversorgungssystem einzubauen

Hersteller

Auf dem modernen Markt für solche Produkte werden den Käufern viele Kugelflanschventile angeboten. Nach Einschätzung des Verbrauchers sind die Absperrarmaturen folgender Firmen als beachtenswert zu bezeichnen:

• Broen;
• LD;
• DZT;
• Marine;
• Danfoss-Jeep F.

Diese Ventiloptionen sind in der Lage, den Stoff, der durch die Rohrleitung eintritt, vollständig abzusperren. Beispielsweise haben Produkte der Marke Naval einen vollständig geschweißten Rumpf. Das Produkt ist leicht und einfach zu bedienen. Aufgrund der hohen Dichte hat er keine Angst vor Druckabfällen. Dank des abnehmbaren Griffs ist es möglich, seine Position um 180 Grad zu ändern.

Der Anschluss anderer Optionen kann geflanscht, geschweißt oder geschraubt werden. Diese Produkte werden aufgrund der Tatsache ausgewählt, dass sie die hydraulischen Verluste erheblich reduzieren. Geräte halten Temperaturen bis zu 250 Grad stand. Ihre Installation erfolgt unter Berücksichtigung von Gegenflanschen mit bestimmten Parametern von Durchmessern, Befestigungselementen und Dichtungen. Anschlussmaße unterliegen GOST 12815.

Die Verwendung von Messing und legierten Stählen

Wie bereits erwähnt, kann Messing oder legierter Stahl bei der Herstellung des Körpers verwendet werden. Die Verwendung solcher Materialien bedingt folgende Konstruktionsmerkmale:

1. Die Oberfläche des Krans ist keiner Korrosion ausgesetzt. Auch bei längerer Einwirkung hoher Luftfeuchtigkeit bildet sich keine Korrosion an der Oberfläche. Deshalb wird die Lebensdauer um ein Vielfaches erhöht.
2. Die betrachteten Materialien sind leicht.
3. Ausreichend hohe Festigkeit und ausreichende Duktilität. Bitte beachten Sie, dass Messing und legierter Stahl starken mechanischen Belastungen nicht standhalten.Daher muss der Verriegelungsmechanismus vor Stößen und anderen mechanischen Einwirkungen geschützt werden.

Die Messingversion kostet mehr als Ventile aus legiertem Stahl, was eine Überlegung wert ist.

Abschließend stellen wir fest, dass die Eigentümer von Privathäusern darauf bestehen sollten, den Verriegelungsmechanismus auszutauschen. Solche Arbeiten liegen im Interesse des Hausbesitzers, da der Austausch einer Standardarmatur die Wohnsicherheit erheblich erhöhen kann. Angesichts der geringen Kosten des Mechanismus selbst beziehen sich die Hauptkosten nur auf Installationsarbeiten.

Die Vorrichtung und das Funktionsprinzip des Kugelhahns

Der Hauptarbeitskörper des Ventils ist eine Kugel mit einem Durchgangsloch. Wenn der Griff entlang des Rohrs positioniert ist, ist das Ventil geöffnet. Wenn es senkrecht zum Rohr gedreht wird, schließt es. Das Loch in der Kugel kann rund, quadratisch, trapezförmig oder oval sein. Bei Ventilen mit kleinem Durchmesser wird das Ventil schwimmend und bei großen Geräten auf speziellen Stützen hergestellt. Eine hohe Dichtheit des Verschlusses wird durch eine elastische Dichtung gewährleistet. Auf diese Weise können Sie diese Art von Modellen an Gasleitungen installieren.

Das Wasserkugelventil arbeitet in zwei extremen Positionen, wenn es um 90 Grad gedreht wird, wenn es vollständig geöffnet oder geschlossen ist. Der Versuch, den Durchfluss zu kontrollieren, führt zu schnellem Dichtungsverschleiß.

Sie haben breitere Möglichkeiten zum Anschließen von Rohren bei der Installation von Wasserversorgungssystemen:

• Durchgänge;
• Ecke;
• mit drei oder mehr Abgängen, um Transportströme umzulenken.

Verbindungen mit Rohren werden durch Passen, Flanschen und Schweißen hergestellt. Mit letzterer Option können Sie ein Wasserventil dauerhaft in das System einbauen.

Eckkugelhähne

Das Design des Produkts bietet eine bequeme Installation bei der Installation von Sanitär- und Heizungssystemen. Unser Sortiment umfasst verschiedene Standardgrößen von Winkelgewindebohrern, die mit einem amerikanischen ausgestattet sind. Die verfügbare Produktvielfalt ermöglicht es Ihnen, einen Eckkran mit einem Amerikaner zu kaufen, um die geplanten Installationsarbeiten schnell abzuschließen. Der Messingkörper der Ventile ist beständig gegen Wasser, Dampf und alle Arten von nicht aggressiven Flüssigkeiten.

Die kompakte amerikanische Eckarmatur ist mit einem abnehmbaren schmetterlingsförmigen Einstellknopf ausgestattet, mit dem Sie Absperrventile auf engstem Raum montieren können. Alle Produkte in unserem Sortiment sind vom Qualitätskontrolldienst zertifiziert und geprüft. Ein hochwertiger amerikanischer Winkelkran kann mehrere Jahrzehnte störungsfrei dienen. Die exakte Ausführung einer Schraubverbindung wirkt sich positiv auf die Montagegeschwindigkeit und die Dichtheit betriebener Anlagen aus. Der verschleißfeste amerikanische Eckkugelhahn hat eine lange Lebensdauer, basierend auf der einwandfreien technischen Leistung der Komponenten. Der perfekte Sitz der Metallkugel sorgt für Leichtgängigkeit beim Absperren von Ventilen und garantierte Dichtheit des druckbeaufschlagten Systems. Bei der Installation von Heizungsanlagen bietet ein 1/2-Eckventil mit amerikanischem Rohr die Möglichkeit, den Heizkörper zu Wartungszwecken regelmäßig zu demontieren.

Die Verwendung von Eckgeräten hilft, das Design von Rohrleitungssystemen für verschiedene funktionale Zwecke zu optimieren. Bei der Installation von Systemen mit komplexer Konfiguration ist ein kleiner amerikanischer Eckkugelhahn gefragt. Ein nicht standardmäßiges Gerät kann problemlos in einer engen Öffnung oder Nische installiert werden.Der zuverlässige amerikanische Winkelkugelhahn ist für den wiederholten Einsatz ohne Verschlechterung der Haupteigenschaften ausgelegt. Der Einsatz von Filterelementen trägt dazu bei, die Stabilität des Betriebssystems zu erhöhen, indem Sedimentationsprozesse minimiert werden. Das Reduzieren der Menge an Verunreinigungen im Kühlmittel oder Leitungswasser trägt dazu bei, die Belastung auf der Oberfläche der Kugel zu reduzieren, die den Fluss des Arbeitsfluids blockiert.

Im Vergleich zu Standardventilen trägt ein amerikanischer Eckkugelhahn durch eine komfortablere Anschlussart zu einer vereinfachten Installation bei. Unsere Produktpalette umfasst Produkte, die sich in Nennweite, Einbaumaßen und Funktionseigenschaften unterscheiden. Es ist möglich, einen Winkelkran mit einem Amerikaner bei uns zu kaufen, um Systeme mit Standard- und Nicht-Standardkonfiguration schnell zu installieren. Messingprodukte sind beständig gegen Korrosion, extreme Temperaturen und hohe Luftfeuchtigkeit. Langlebige Absperrarmaturen sind ein zuverlässiger Bestandteil von Wasserversorgungsnetzen und Heizungsanlagen für Wohngebäude und öffentliche Einrichtungen.
