Montage von Schalttafeln zum Selbermachen: die Hauptphasen der Elektroarbeiten

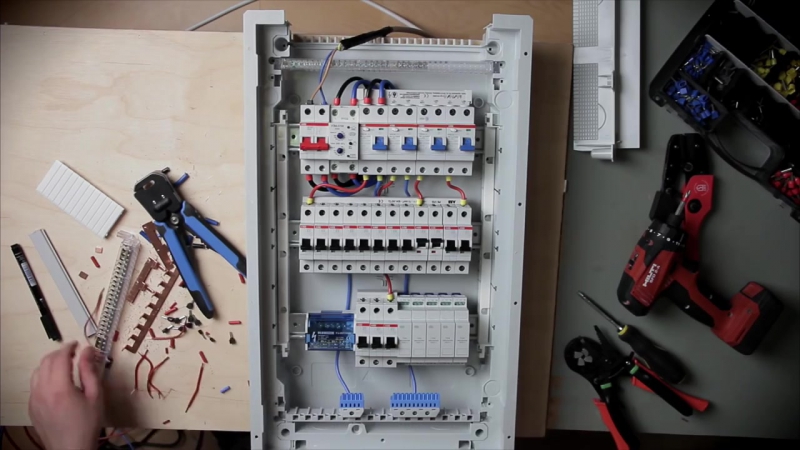

Anschluss der internen Ausrüstung der Schalttafel

Die Ausrüstung in der Schalttafel ist installiert, es bleibt nur noch, alle Module und andere Geräte gemäß dem Schaltplan korrekt und ohne ein Wirrwarr zu verbinden. Es sollte sofort gesagt werden, dass ein Draht an einen Anschluss angeschlossen werden kann.Müssen mehrere Leiter zusammengeführt werden, sind diese in eine Aderendhülse einzucrimpen und mit einem Schrumpfschlauch zu verschließen. Die zweite Regel: Für alle modularen Geräte spielt es meistens keine Rolle, welche Klemmen mit Strom versorgt und welche entfernt werden. Das erleichtert den Wechsel.

Erfolgt der Einbau in ein bereits eingebautes Feld, so werden zuerst die abgehenden Leitungen angeschlossen. Sie müssen unter den Hutschienen hindurchgeführt und zum Anschlusspunkt gebracht werden. Überschüssige Kabel sollten zwischen Rückwand und modularen Geräten verborgen werden. Die Kerne werden notwendigerweise mit Polymerestrichen zu Schleifen kombiniert. Null- und Masseleiter sind separat in einem Bündel verpackt, da sie unterschiedliche Leitungswege haben. Die Phasen werden in Reihen zusammengefasst und senkrecht zur Schiene gebracht, wo sie an den Seiten aufblühen.

Es ist bequemer, eine Reihe modularer Geräte mit einem speziellen Verbindungskamm zu verbinden. Es gibt sie in zwei Versionen: einreihig und dreireihig. Wenn das Modul an eine andere Quelle angeschlossen werden muss, reicht es aus, den Kammkontakt mit einem Seitenschneider zu entfernen. Die Verwendung solcher einfacher Teile macht es möglich, die Installation der Schalttafel zu vereinfachen. Überprüfen Sie nach dem Anschließen aller Elemente der Schalttafel die Richtigkeit ihrer Verbindung. Alle! Alle Arbeiten sind abgeschlossen, die Schaltanlage kann in Betrieb genommen werden.

Schutz des Innenraums der Schalttafel vor Reparatur- und Nachbearbeitungsarbeiten

Die Innenfüllung der Schalttafel ist der teuerste Teil des Geräts, daher ist es wichtig, sie vor Baustaub und anderen Verunreinigungen zu schützen. Dazu sollten Sie:

Dazu sollten Sie:

1. Isolieren Sie alle Enden der Kabel mit Isolierband oder Kappen von Filzstiften, Stiften usw.
2. Rahmen, Türen, andere äußere bewegliche Teile des Gehäuses werden entfernt.
3. Die Kabel werden sauber in der Abschirmung verlegt, gegen den Uhrzeigersinn oder im Uhrzeigersinn, von links nach rechts und ohne scharfe Biegungen.
4. Die Schachtel wird mit einem speziellen Deckel verschlossen oder unabhängig aus Pappe hergestellt und um den Umfang der Fuge mit der Wand herum mit Klebeband überklebt.

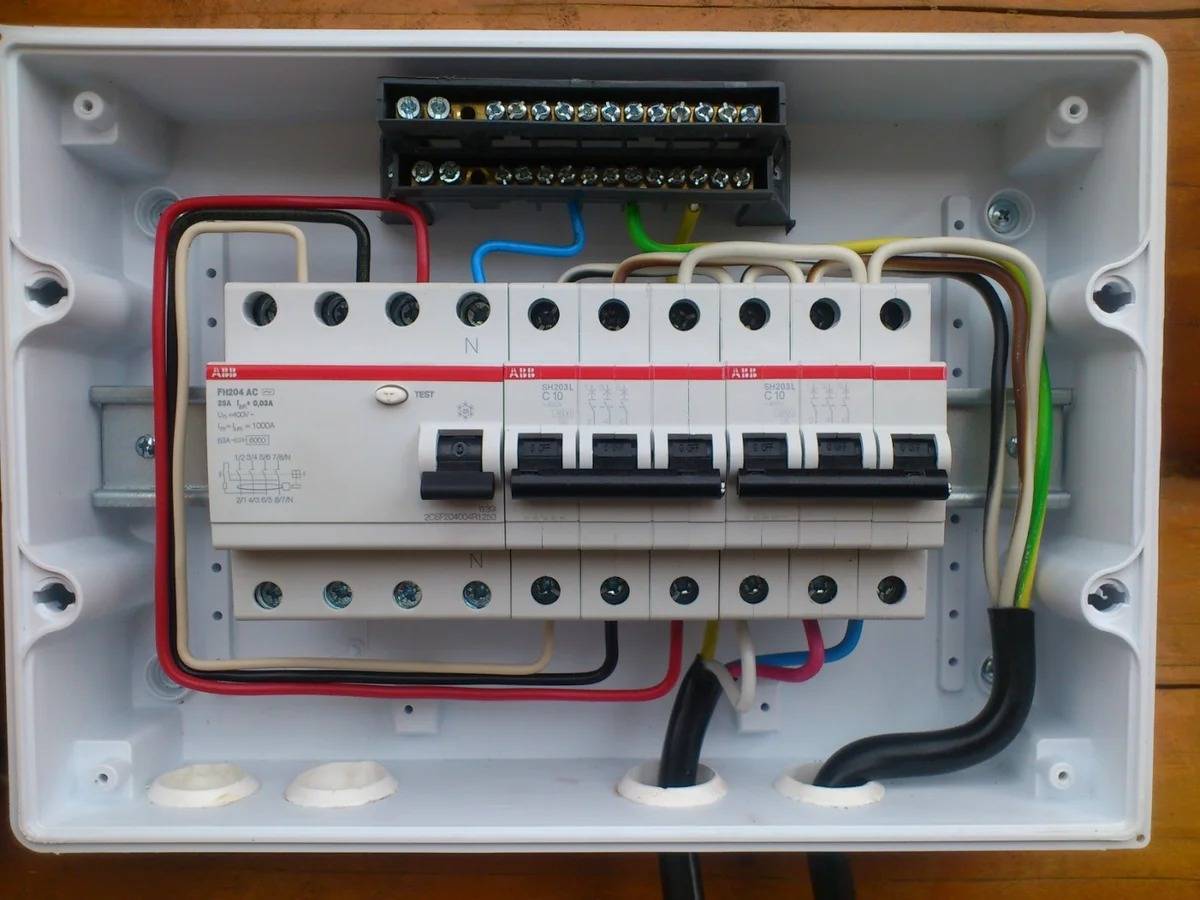

Installation eines Schildes für ein Landhaus

• Wir installieren mit Hilfe von selbstschneidenden Schrauben DIN-Schienen, an denen alle Geräte befestigt werden. Sie müssen 35 mm betragen.
• Wir fahren mit der Installation der Ausrüstung nach einem vorgefertigten Schema und Berechnungen fort. Wir montieren Automaten, RCDs und zwei separate Reifen, an die Erdung und Null angeschlossen sind, wir installieren ein Messgerät.
• Wir verbinden die Phasendrähte, mit einem speziellen Bus verbinden wir die Maschinen. Gemäß den allgemeinen Regeln für den Anschluss solcher Geräte muss der Eingang oben und der Ausgang unten sein.
• Wir montieren Schutzabdeckungen und signieren alle Maschinen der Einfachheit halber.
• Dann verbinden wir sie mit einem speziellen Kamm oder machen Brücken aus dem Draht. Wenn Sie einen Kamm verwenden, denken Sie daran, dass der Querschnitt seines Kerns mindestens 10 mm / sq betragen muss.
• Wir beginnen Drähte von Verbrauchern zu Maschinen.

Erfahren Sie in diesem Video, wie Sie eine Schalttafel in einem Privathaus für 220 V richtig montieren:

Aus dem folgenden Video erfahren Sie, wie Sie in einem Privathaus eine dreiphasige 380-V-Schalttafel herstellen:

Nachdem Sie den Schild zusammengebaut haben, ohne ihn zu schließen, schalten Sie ihn einige Stunden lang ein und überprüfen Sie dann die Temperatur aller Elemente.

Lassen Sie die Isolierung nicht schmelzen, sonst kommt es in Zukunft zu einem Kurzschluss.

Bei sorgfältiger konsequenter Vorgehensweise und Einhaltung der Regeln der elektrischen Sicherheit kann jeder die ASU selbstständig zusammenbauen. auch wenn es etwas gewöhnungsbedürftig ist. Nach Abschluss der Installation müssen Sie nur noch auf die Vertreter des Energieversorgungsunternehmens warten, die Ihren Stromkreis überprüfen und den Anschluss organisieren.

Auswahl und Montage des Schaltschrankgehäuses

Es sollte gleich gesagt werden, dass die Montage der Schalttafel auf zwei Arten erfolgen kann: Bank oder Scharnier. Die erste Methode beinhaltet die Montage des Abschirmgehäuses mit vorinstallierten und angeschlossenen modularen Geräten gemäß dem Schema, die zweite Methode ist jedoch umgekehrt.

Zwischen diesen beiden Methoden gibt es keinen grundsätzlichen Unterschied, lediglich die Reihenfolge der Montage- und Installationsvorgänge ändert sich. Wir betrachten die zweite Methode, bei der zuerst das Schalttafelgehäuse montiert und dann die modularen Geräte installiert und an die interne Verkabelung und das externe Kabel angeschlossen werden.

Je nach Gehäusetyp werden die Abschirmungen in eingebaute und montierte unterteilt. Wir werden die Vorteile und Nutzen dieser beiden Typen nicht beschreiben, wir werden nur sagen, dass es in jedem Einzelfall notwendig ist, die beste Option zu wählen. Das Scharniergehäuse ist einfach zu installieren, während das Einbaugehäuse kompakt, aber schwieriger zu installieren ist. Sie haben also die Wahl! Die Größe des Chassis hängt von der Anzahl der modularen Geräte und anderer Geräte ab, die Sie darin installieren müssen.

Das ist alles! Die Auswahl ist getroffen, das Schaltschrankgehäuse wird an der gewünschten Stelle installiert, das Versorgungskabel und die internen Verdrahtungsdrähte werden darin eingeführt - es ist Zeit, mit dem Zusammenbau zu beginnen!

Wie schützen Automaten?

Automatische Schalter (automatische Geräte) werden nach dem Betriebsstrom ausgewählt, der durch die Gesamtstromaufnahme der Geräte der entsprechenden Gruppe bestimmt wird. Um den Strom zu bestimmen, müssen Sie die gesamte Leistung der an diese Leitung angeschlossenen Haushaltsgeräte addieren und durch 220 V teilen. Der Leistungsschalter wird mit etwas Spielraum ausgewählt, damit er nicht aufgrund von Überlast auslöst. Beispiel: Bei einer Gesamtleistung von 6,6 kW (6600 W) erhält man geteilt durch 220 V 30 A.

Automaten werden mit folgenden Nennströmen hergestellt: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A und 63A. Basierend auf den Berechnungen ist ein Automat mit einem Arbeitsstrom von 32 A besser geeignet und muss installiert werden.

Montage einer Schalttafel in einem Privathaus - allgemeine Konzepte, die Sie kennen müssen

Um einen Schild mit eigenen Händen zusammenzubauen, müssen Sie sich mit einigen allgemeinen Konzepten vertraut machen.

Im vorherigen Absatz habe ich gesagt, dass ein Eingangskabel in die Abschirmung gebracht wird und der Strom darin in Gruppen verteilt wird. Richtig, solche Abschirmungen heißen ASU (Input-Distribution Devices). Sie werden in einem eigenen Raum zu Hause (Panel Room) aufgestellt, sie sind recht praktisch, jedoch sperrig.

Aber nicht alles ist so rosig. Regionale Energieorganisationen, die die elektrische Verkabelung des Hauses akzeptieren, verlangen, und dies ist gesetzlich vorgeschrieben, die Eingangsabschirmung und die Schalttafel zu trennen, um sie an das allgemeine Stromnetz anzuschließen.

Über Erdung

Jede Verkabelung muss nicht nur ihre direkten Funktionen erfüllen, sondern auch sicher sein. Gemäß PUE ist Erdung eine absichtliche Verbindung von Geräten an einem Standort mit einem speziellen Mechanismus. Dank der ordnungsgemäßen Erdung ist es möglich, eine absolut sichere und funktionale elektrische Verkabelung zu verwenden.

Erdungsaufgaben physikalische Prinzipien seines Betriebs

Der Hauptzweck besteht darin, die Sicherheit zu gewährleisten und einen Stromschlag zu verhindern. Durch das Einführen von Drähten und Kabeln in den Boden absorbiert es jeden elektrischen Strom, und daher ist das Risiko minimal. Das Funktionsprinzip ist in der Abbildung dargestellt.

Welche Arten von Erdungssystemen gibt es und welche sind in einem Privathaus anwendbar?

Das System wird nach verschiedenen Schemata unter Berücksichtigung bestimmter technischer Anforderungen und Bedingungen implementiert. Es gibt verschiedene Arten von Systemen, die mit den Buchstaben TN bezeichnet werden. Der erste Buchstabe ist die Art der Erdung, der zweite die Anschlussmöglichkeit für offene leitfähige Teile verschiedener Installationen und Geräte mit Erdung.

TN-C-System

Es ist das einfachste Schema. Der Neutralleiter der Versorgungsquellen wird geerdet, wonach die Arbeit von Null N und Schutzleiter PE in einem gemeinsamen Kabel kombiniert wird. Leitende Elemente von Installationen und Null sind damit verbunden.

TN-S-System

Eine ähnliche Option ist TN C. Der Neutralleiter der Stromquellen ist taub geerdet, und die Schutzleiter werden getrennt vom Erdungspunkt bis zum letzten Verbrauchsort verlegt.

TN CS-System

Die Verlegung erfordert die Verwendung eines Leiters, nachdem der Neutralleiter geerdet ist. Vor dem Eingangsschirm ist zur Verlegung der Verdrahtung eine Aufteilung in mehrere separate N und PE erforderlich. Eine wirtschaftlich sinnvolle Lösung.

TT-System

Taubheitserdung wird gemacht. Zu den Verbrauchsstellen wird eine separate Leitung geführt. Leitfähige Teile werden auch separat durch einen Leiter geerdet, der mit dem Hauptstromkreis verbunden ist und keine Kontakte mit einer Arbeitsnull hat.

IT System

Ein sehr spezifisches System. Der Neutralleiter ist vollständig von der Erde isoliert oder über Hochspannungsgeräte verbunden. Der Anschluss des leitenden Teils ist ähnlich wie bei der vorherigen Schaltung.

Wie man in einem Privathaus eine Erdschleife macht

Illustration	Prozessbeschreibung

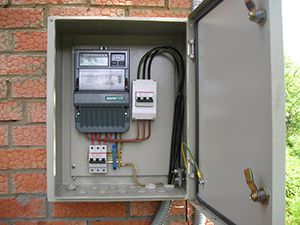

	Die Abschirmung ist an der Außenseite des Gebäudes angebracht. Masseschleife in der Nähe.

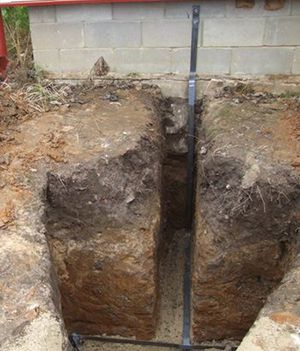

	Sie graben auf ähnliche Weise einen Graben in der Nähe des Schildes mit Seiten von 1,2 bis 1,5 m in einer Tiefe von 50 bis 60 cm.
	Bereiten Sie vertikale Elektroden für den Stromkreis vor. Dazu benötigen Sie eine Stahlecke mit einer Dicke von mindestens 4 mm und einer Größe von 50 * 50 mm. Es werden 3 Schnitte von 2 Metern gemacht. Die Enden werden in den Boden getrieben und mit einer Schleifmaschine geschnitten.
	Sie müssen mit einem Vorschlaghammer punkten. Die oberen Enden sollten einen Abstand von 10-15 cm von der Grabensohle haben.
	Ein Stahlstreifen 40 * 4 mm wird geschweißt. Die Ecken sind verbunden. Einer der Streifen wird im Schildgraben verlegt. Das Band wird um 10-15 cm gebogen und ausgeführt, ein M10-Bolzen mit einer Länge von 4-5 cm wird aufgeschweißt, alle Schweißbereiche werden gereinigt und mit einem Korrosionsschutzmittel beschichtet.
	Die Widerstandsstufe wird überprüft.
	Der Graben wird ausgehoben und der Boden verdichtet.

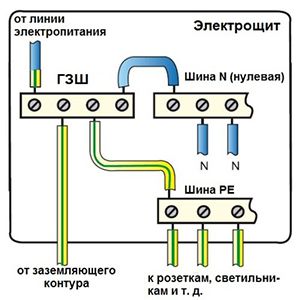

	Im Bedienfeld sind 3 Reifen installiert: Haupt-, Null- und Schutzreifen. Erfordert Crimpen der mit dem Bolzen verbundenen Spitze. Die Ader wird zum GZSH im Schirm geführt und angeschlossen. Gemeinsame PEN-Leiter sind mit demselben Bus verbunden. Jumper erstellen. Somit gehen N und PE getrennt.

Über das Potentialausgleichssystem

Für eine vollständige Sicherheit reichen die getroffenen Maßnahmen nicht aus. Es ist erforderlich, ein Potentialausgleichssystem vorzusehen. Alle stromführenden Elemente sind so angeschlossen, dass diese Anzeige fehlt oder klein ist

Die Haupt-SOP umfasst:

• Erdungsvorrichtung;
• Hauptbodenbus;
• Haus Metallelemente.

Wenn Kommunikationsstrukturen eine große Ausdehnung haben, dann zeigt sich ein gefährliches Potential. Es ist dieses System, das hilft, verschiedene Risiken zu vermeiden.Manchmal ist es notwendig, zusätzliches SUP abzuziehen.

Die Installation ist recht einfach, aber es ist besser, sich an Fachleute zu wenden.

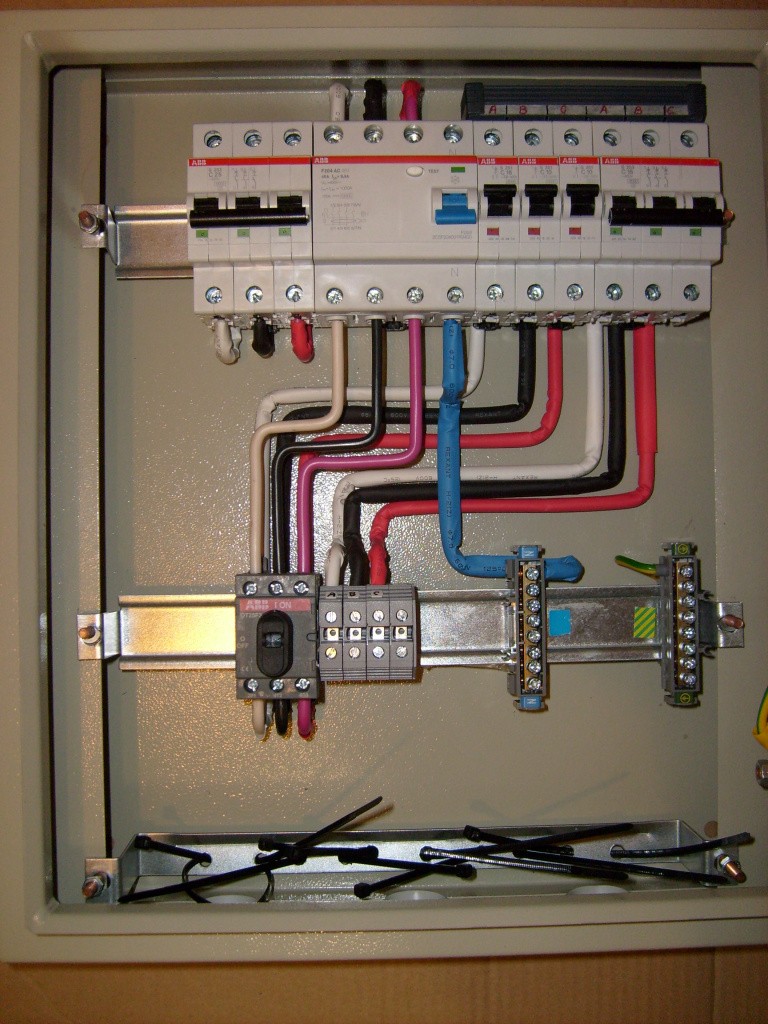

Merkmale der Schalttafel

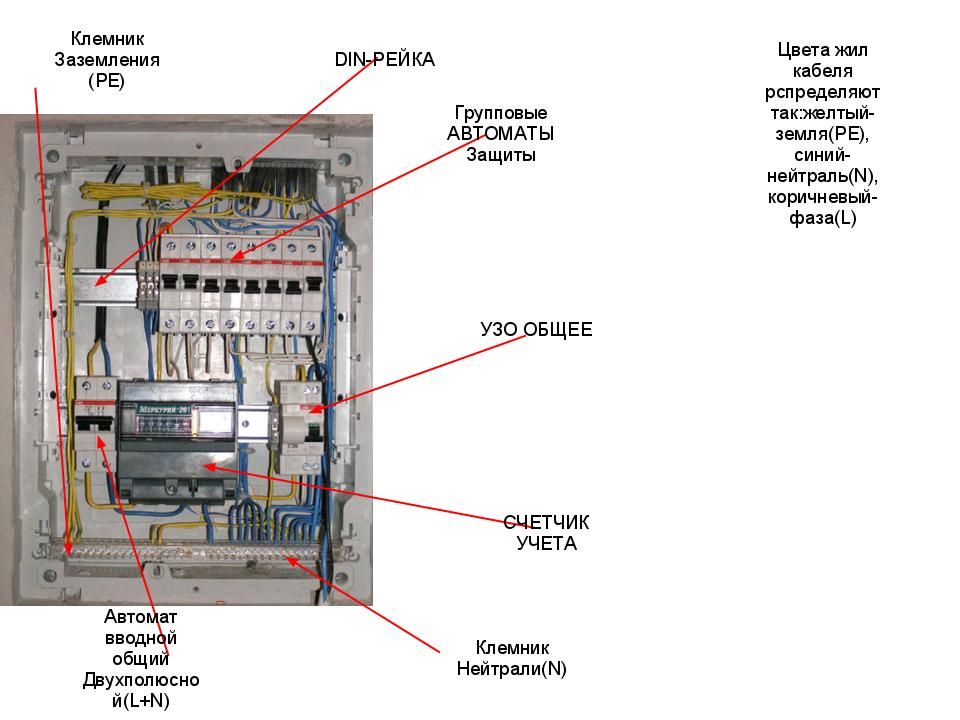

Die Schalttafel bei Automaten ist ein Kasten aus Kunststoff oder Metall, in dem Elektrogeräte untergebracht sind. Obligatorische Installation:

• Hauptschalter;
• Stromverbrauchszähler.

Sowohl der Eingabeautomat als auch der Schalter müssen versiegelt sein. Zusätzlich zu den aufgeführten Geräten ist die Schalttafel mit Leistungsschaltern ausgestattet - sie schützen das Heimnetzwerk.

Je nach Befestigungsart werden Schalttafeln unterteilt in:

• Overhead. Der Vorteil ist die einfache Installation.

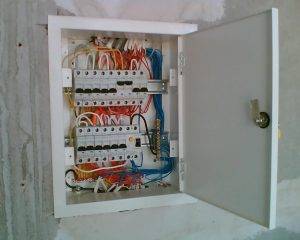

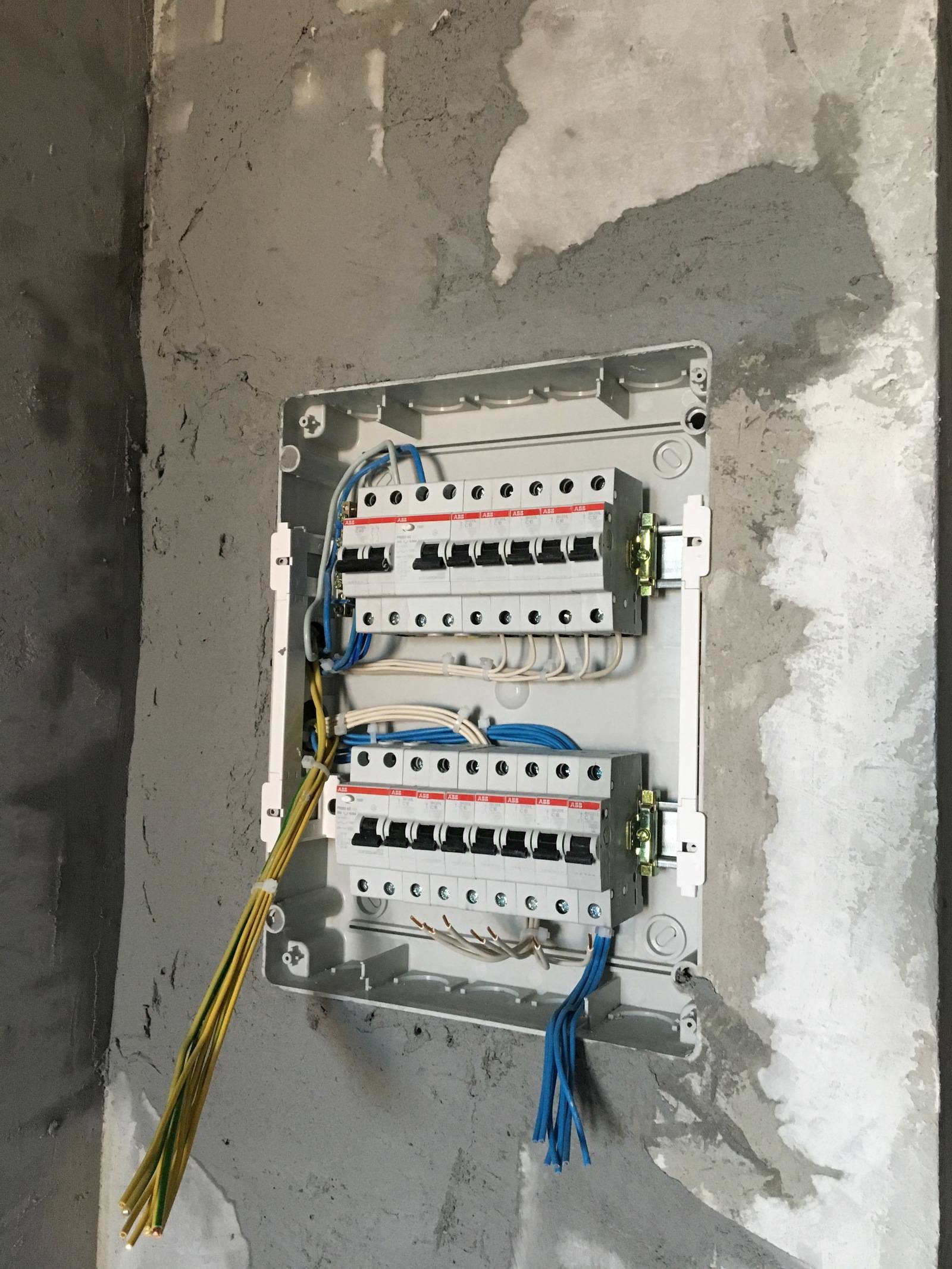

• Eingebettet. Sie erfordern die Schaffung einer Nische in der Wand. Die positive Seite ist die Platzersparnis im Raum.

Alles ist bereit für die Installation

Also, die Schaltung ist gezeichnet und verstanden, die Bauteile sind vorbereitet - nichts hindert Sie daran, mit der Montage der Schalttafel zu beginnen. Zunächst wird die Stelle der Abschirmung ausgewählt, an der das Gerät in der Regel mit selbstschneidenden Schrauben oder Klemmen befestigt wird. Der Körper der Schalttafel befindet sich in der Regel nicht weit vom Eingang des Hauses oder der Wohnung entfernt - im Vorraum oder Flur. Wenn der Eigentümer den Wunsch geäußert hat, den Schild in der Wand zu verstecken, und sich herausstellt, dass die Wand aus Beton besteht, können Sie eine falsche Wand oder einen Trockenbauvorsprung verwenden: Die Fläche des Raums kann leicht abnehmen.

Bei der Auswahl eines Platzes an der Wand für die Installation einer Schalttafel ist zu beachten, dass der Abstand vom Gerät zur nächsten Tür mindestens 15 cm und der Abstand zum Boden 1,5–1,7 m betragen muss.Falls erforderlich, sollte der Hausbesitzer oder der angerufene Elektriker die Abschirmung frei erreichen können: Es ist strengstens nicht akzeptabel, das Gerät in Schränken oder anderen Möbeln zu platzieren. Das Gerät muss entfernt von Gasleitungen und brennbaren Materialien aufgestellt werden.

Um zu verhindern, dass die Schalttafel zu groß oder zu klein wird, können Sie ihre Größe vorab bestimmen, indem Sie die Abmessungen der darin befindlichen Komponenten kennen. Beispielsweise beträgt die Breite eines standardmäßigen einpoligen Leistungsschalters 17,5 mm, eines zweipoligen Leistungsschalters 35 mm und eines dreipoligen Leistungsschalters 52,5 mm. Die restlichen Komponenten haben folgende Abmessungen:

• RCD einphasig zweimodulig - 35 mm;
• RCD dreiphasig viermodulig - 70 mm;
• difavtomat einphasig zweimodulig - 70 mm;
• DIN-Schienen-Klemmenblock - 17,5 mm (1 Modul);
• Zähler (6-8 Module) - 105-140 mm;
• Spannungsrelais mit 3 Modulen - 52,5 mm; Dies ist kein obligatorisches Element des Schilds, aber wenn Sie es verwenden, können Sie Geräte vor Überspannungen oder Spannungseinbrüchen schützen und Haushaltsgeräte wie Kühlschrank, Fernseher, Computer und andere elektronische Geräte vor einem Ausfall bewahren.
• DIN-Schienen-Buchse (3 Module) - 52,5 mm.

Die Module befinden sich auf der sogenannten DIN-Schiene - einer speziellen Metallplatte mit 35 mm Breite. Die Steckdose ist nicht in der Anzahl der obligatorischen Elemente enthalten, kann aber bei Reparaturarbeiten nützlich sein. Wenn sich beim Aufsummieren der Anzahl der Komponenten herausstellt, dass eine Abschirmung mit 20 Modulen benötigt wird, wäre es sinnvoll, eine Schalttafel für 24 oder sogar 32 Module zu installieren - wer weiß, wie viele elektrische Haushaltsgeräte hinzugefügt werden zum Haus in einem Jahr, zwei oder fünf?

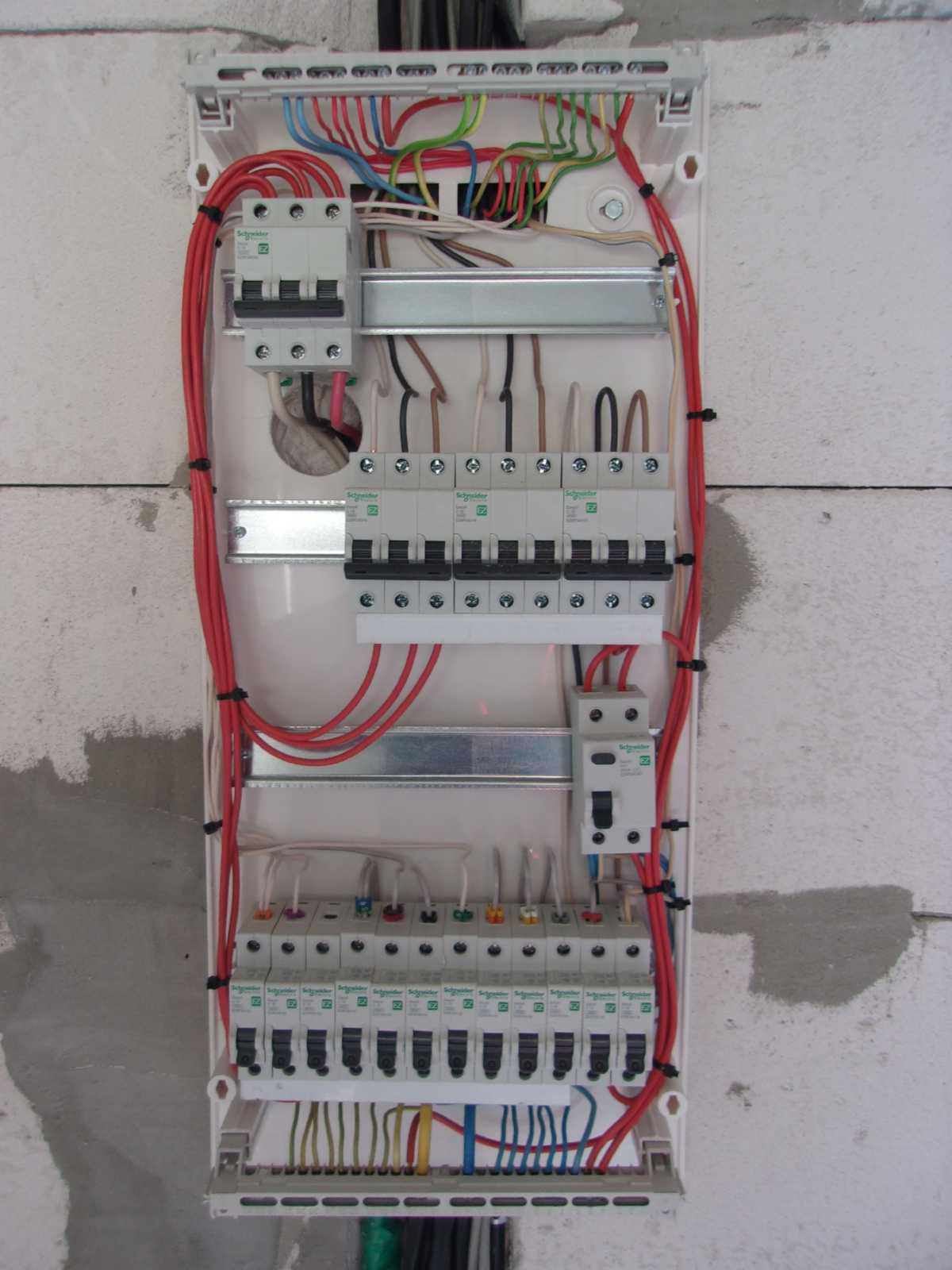

Montage einer 220-V-Schalttafel in einem Privathaus

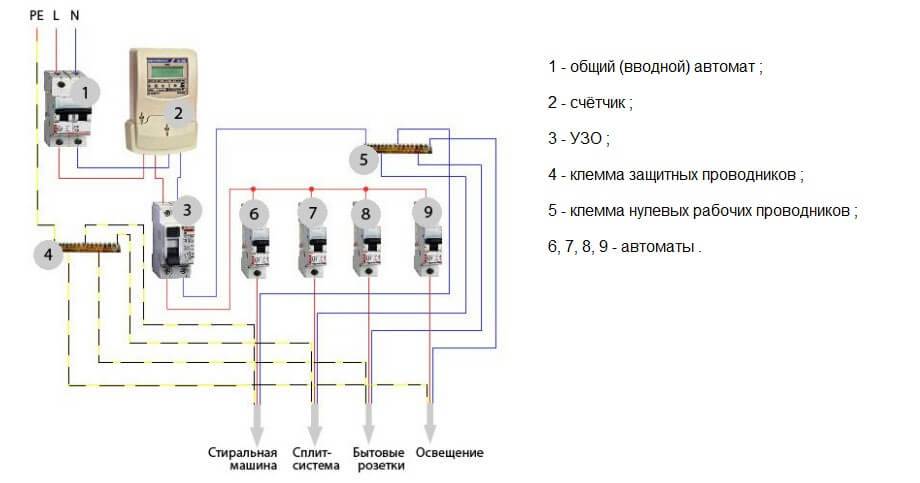

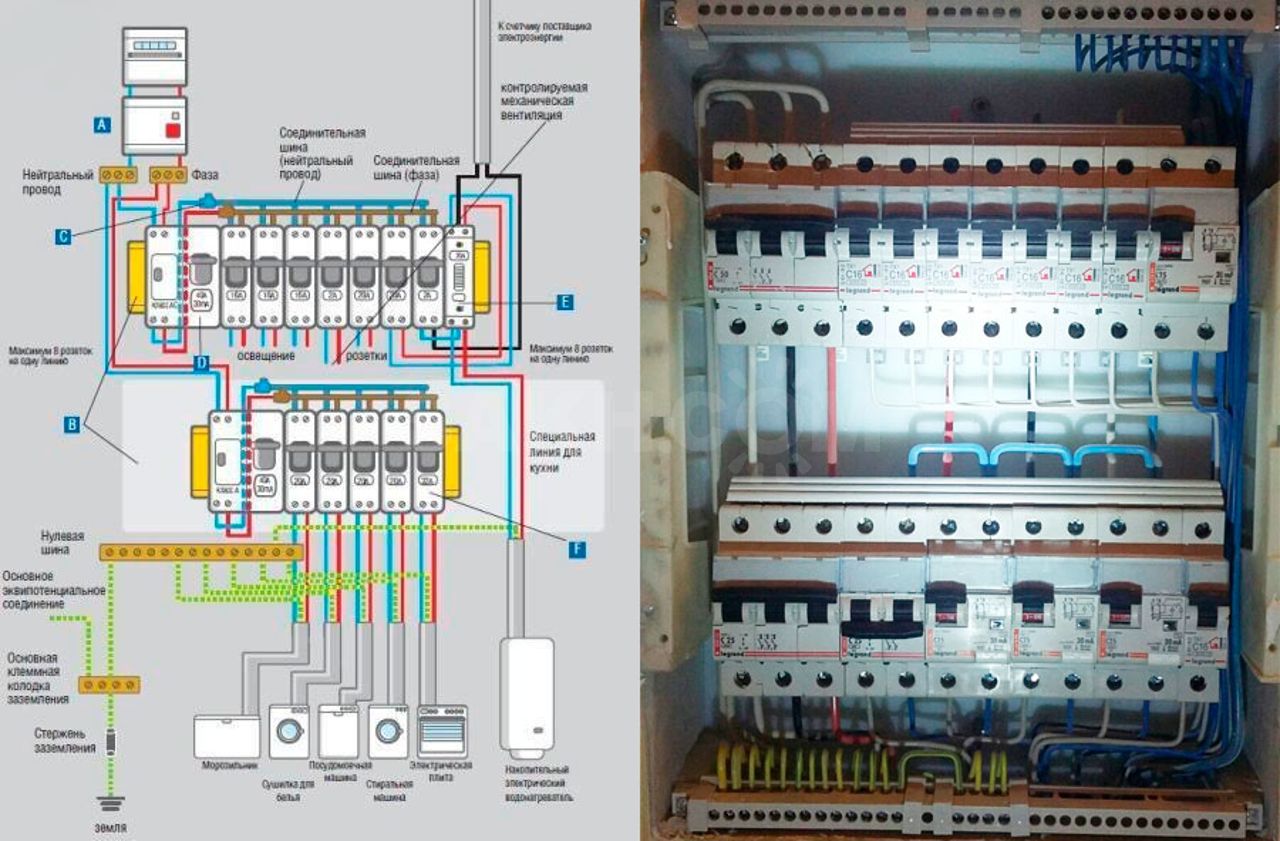

Schema der Schalttafel eines Privathauses

Um die Schalttafel in Ihrem eigenen Zuhause richtig zusammenzubauen, müssen Sie sich mit den Nuancen einer solchen Struktur vertraut machen:

• das dem Projekt zugewiesene Leistungsniveau - die Wahl eines Stromzählers, Automaten hängt davon ab;
• der Installationsort des Schildes - beeinflusst die Art des Gehäuses;
• Anzahl der Zweige - jeder benötigt ein separates Schutzmodul;
• Zuverlässigkeit des Stromnetzes - die Qualität von Stromleitungen, die Nähe von großen Objekten und dergleichen werden berücksichtigt.

Die Schalttafel im Haus ist für einen langen Zeitraum installiert. Es wird empfohlen, die Auswahl der Elemente sorgfältig anzugehen, eine mögliche Erhöhung der Belastung zu berechnen und zu berücksichtigen: das Erscheinungsbild zusätzlicher Räume, Geräte. In ländlichen Gebieten sind Luftleitungen in durchschnittlichem oder schlechtem Zustand, es ist besser, mehr Schutzblöcke zu installieren.

Die Schalttafel ist das erste Element der elektrischen Verkabelung eines Privathauses, einer Wohnung oder eines anderen Gebäudes. Es wird nicht empfohlen, an Designdetails zu sparen, Sie sollten zuverlässige Hersteller und vertrauenswürdige Geschäfte wählen

Priorität wird jedoch dem allgemeinen Hausniveau von Spannung und Stromverbrauch eingeräumt

Es ist wichtig, eine ausreichende Anzahl von Schutzmodulen zu installieren, um ein Spannungsrelais einzubetten. Aufmerksamkeit und Beachtung der Anweisungen tragen dazu bei, die Schalttafel sicher zu machen, und die Lebensdauer ist lang.

Aufmerksamkeit und Beachtung der Anweisungen tragen dazu bei, die Schalttafel sicher zu machen, und die Lebensdauer ist lang.

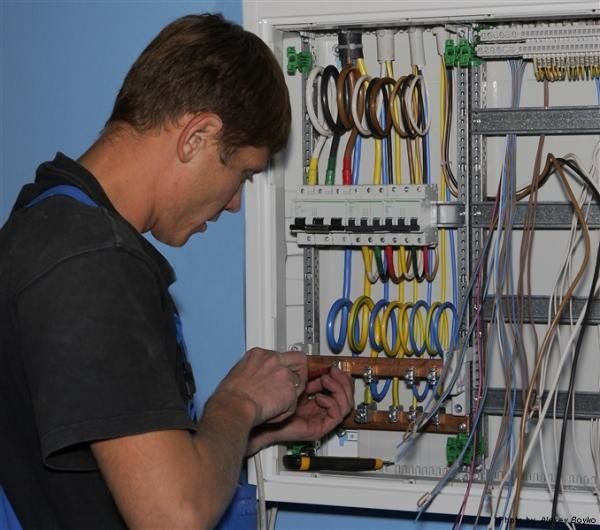

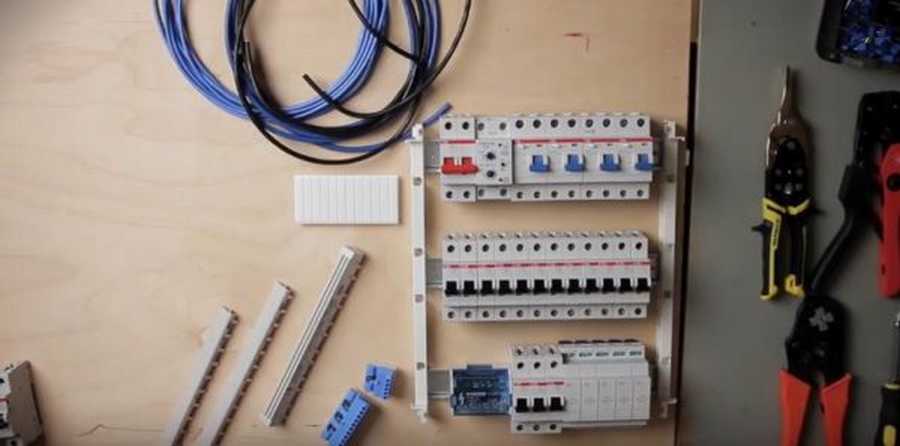

Wir schneiden Kabel und montieren Module

Jeder Elektriker wird bestätigen, dass die Arbeit mit einem speziell für einen bestimmten Vorgang konzipierten Werkzeug einfacher und angenehmer ist. Sie können die Kabel innerhalb der Abschirmung mit einem gewöhnlichen Baumesser schneiden, aber wenn Sie dies mit einem speziellen Messer mit Absatz tun, wird alles schneller und besser.

Nachdem Sie die Kabel geschnitten haben, sollten Sie die Drähte neu markieren, da es viele davon geben wird und wenn Sie darin verwirrt sind, wird es viel Zeit in Anspruch nehmen, die Dinge in Ordnung zu bringen. Wenn Sie Kabel in die Abschirmung einführen, sollten Sie eine Länge belassen, die der doppelten Höhe der Abschirmung entspricht, dh das Kabel durch die gesamte Abschirmung führen und dann die gleiche Länge messen. Eine solche Maßnahme ist nicht verschwenderisch: Die Drähte innerhalb der Abschirmung verlaufen nicht in einer geraden Linie, sondern entlang einer komplizierten gekrümmten Linie, und es ist besser, ein wenig mehr Draht zu haben als nicht genug.

Es gibt keine strengen Regeln für die Anordnung von Modulen in der Schalttafel, Elektriker verwenden jedoch normalerweise eines von zwei Installationsschemata - linear oder Gruppe. Im ersten Fall sind alle Elemente in der auf dem Einliniendiagramm gezeigten Reihenfolge hintereinander angeordnet: Eingangsautomat, RCD, Differenzialautomat, Verbraucherschutzschalter. Zu den Vorteilen dieser Anordnungsoption gehört die einfache Implementierung, der Nachteil ist, dass es schwierig ist, den „Schuldigen“ des Notfalls zu finden.

Wenn das Panel ein Gruppenlayout von Modulen hat, wechseln sich die Komponenten in Gruppen von Verbrauchern ab: AV-Eingang, RCD, eine Gruppe von Schaltern, die diesem RCD zugeordnet sind. Als nächstes werden der nächste RCD und die entsprechende Gruppe von Leistungsschaltern installiert. Eine solche Schaltung ist etwas schwieriger zu montieren, aber die Problemleitung ist am ausgelösten RCD sofort sichtbar.

Wie wählt man eine gute Schalttafel aus?

Die Qualität und Zuverlässigkeit der Schalttafel im Haus hängt hauptsächlich von der Qualität der Ausrüstung ab, aber auch die Beschaffenheit der Schalttafel ist von Bedeutung.

Es gibt verschiedene Arten von Schalttafeln für Wohngebäude. Die Wahl hängt von der Anzahl der Module und spezifischen Bedingungen ab. Kunststoffschirme mit folgenden Eigenschaften sind zu bevorzugen:

• Im Inneren ist eine Metall- und keine Kunststoff-DIN-Schiene installiert - eine solche Stange sorgt für eine zuverlässigere Befestigung der Schutzausrüstung.
• Klappdeckel - schützt die Maschinen zusätzlich vor unbeabsichtigter Aktivierung und mechanischer Beschädigung;
• es gibt eine Klemmleiste für Erdungskabel - bei fehlender und vorhandener Erdung muss die Klemmleiste zusätzlich installiert werden.

Bei einer erheblichen Ausstattung sollten Kästen bevorzugt werden, in denen ein Rahmen mit darauf installierten DIN-Schienen installiert ist. Wenn 2-3 Maschinen einfach in der installierten Schaltanlage montiert werden können, ist es schwieriger, 5-10 oder mehr anzuschließen. In diesem Fall wird der Rahmen entfernt, die Installation und Verbindung auf dem Tisch vorgenommen und wieder installiert.

Sehen Sie sich dieses Video auf YouTube an

So wählen Sie modulare Geräte in einem Schaltschrank aus

Die in der Schalttafel installierten Geräte werden hauptsächlich nach dem Gesamtstrom der nach bestimmten Schutzvorrichtungen angeschlossenen Geräte ausgewählt.

Der Strom der Leistungsschalter muss den gleichzeitigen Betrieb aller Elektrogeräte gewährleisten, darf jedoch den zulässigen Strom für die Verkabelung nicht überschreiten.

Beispielsweise beträgt die Gesamtleistung von Elektrogeräten 5 kW. Der Gesamtstrom dieser Geräte soll laut Formel den Nennstrom der Maschine nicht überschreiten, da sonst die Gefahr der Überhitzung der Kabel und deren Ausfall besteht.

Der zulässige Strom des RCD und des Spannungsrelais für die Zuverlässigkeit wird höher gewählt als der Strom des Leistungsschalters, der sich im selben Stromkreis befindet.

Darüber hinaus sind in der zusammengebauten Schalttafel Steckdosen, Amperemeter, Starter zum Einschalten der Elektroheizung und andere Geräte installiert.

Vorarbeit

Die Selbstverkabelung in einem Holzhaus ist eine durchaus verantwortungsvolle Angelegenheit. Solche Strukturen müssen einen erheblichen Sicherheitsspielraum aufweisen, da sowohl das Holz selbst als auch der Holzstaub brennbar sind. Die Zuverlässigkeit des gesamten Energiesystems zu Hause hängt maßgeblich davon ab, wie gut Sie sich auf die Arbeit vorbereiten.

Projektentwicklung

Sie sollten mit der Entwicklung einer Projektskizze beginnen. Als Grundlage können Sie einen kopierten Hausplan nehmen, auf dem je nach Maßstab die Lage von Steckdosen, Beleuchtungskörpern, stationären Verbrauchsstellen, die Verlegung einer separaten Leitung wie Elektroofen oder Boiler, etc. erforderlich sind sowie die Kabelleitungen selbst, angewendet wird;

Hausverkabelungsplan.

Was den Schaltplan betrifft, ist es besser, ihn bei einem Fachmann zu bestellen. Auf der Grundlage der von Ihnen erstellten Skizze wird er alle Sektoren der Verkabelung fachmännisch zeichnen und bemalen und vor allem einen Plan gemäß den Anforderungen des EIC erstellen, denn vergessen Sie nicht, dass Sie diese noch genehmigen müssen Dokumente in der Energieaufsicht;

Schaltplan.

• Die fertige Skizze muss umfassende Angaben über Leitungslänge, Art und Querschnitt des Versorgungskabels sowie die voraussichtliche Auslegungskapazität jedes Punktes enthalten;
• Beleuchtung, Steckdosen und leistungsstarke stationäre Elektrogeräte sollten in separate Gruppen unterteilt werden, wobei an jeder dieser Gruppen eine separate Maschine installiert werden muss. In großen Gebäuden kann sogar die etagenweise Stromversorgung in Gruppen aufgeteilt werden.

Beschaffung von Kabeln und zugehöriger Ausrüstung

Nicht brennbare Schalttafel.

• Es wird empfohlen, die Stromversorgung von Holzhäusern ausschließlich mit Kupferdraht auszustatten. Tatsache ist, dass Aluminiummetall ziemlich zerbrechlich ist und solche Adern mit der Zeit brechen können.Inländische Hersteller stellen ein hervorragendes VVGngLS-Kabel her. Das Vorhandensein der Buchstaben „ng“ in der Kennzeichnung zeigt an, dass die Kabelisolierung nicht brennt, und die Buchstaben LS weisen auf das Vorhandensein einer zweischichtigen Isolierung hin. Wenn Sie das Geld nicht bereuen, können Sie ein importiertes NYM-Kabel kaufen, es ist einfacher zu schneiden, aber der Preis ist auch höher;
• Der Kabelquerschnitt hängt von der Auslegungsleistung der Weiche ab. Um es zu berechnen, werden spezielle Formeln verwendet, aber es ist sinnvoll, sie auf große, verantwortungsvolle Objekte anzuwenden. In Privathäusern ist alles viel einfacher, damit Sie leichter navigieren können. Wir stellen eine Tabelle mit vorgefertigten Daten zur Verfügung, die völlig ausreicht.

Wahl des Kabelquerschnitts.

• Die Verkabelung in einem Holzhaus unterscheidet sich von anderen Verkabelungsarten durch die obligatorische Erdung aller Punkte, daher müssen alle Kabel mindestens dreiadrig sein. Und wenn Steckdosen in der Regel überall geerdet sind, wird diese Anforderung bei der Installation der Beleuchtung oft vernachlässigt, was manchmal zu Bränden führt.
• Experten empfehlen dringend, das Stromversorgungssystem von Hütten aus Holz und Baumstämmen mit Fehlerstromschutzschaltern, abgekürzt RCDs, auszustatten. Diese Vorrichtung schützt im Falle eines Stromausfalls am Körper des Elektrogeräts oder bei Beschädigung der Kabelisolierung;

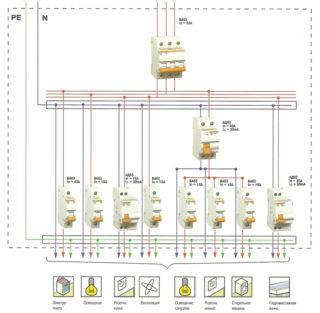

RCD-Installationsdiagramm.

Was die Maschinen betrifft, ist jede Gruppe oder Linie zusätzlich zur Einführungsmaschine mit einer separaten Trennvorrichtung ausgestattet. Ihre Leistung muss auch der Gesamtbelastung der Leitung entsprechen. Aber aus Erfahrung können wir sagen, dass für mittelgroße ein- und zweistöckige Häuser oft eine Einführungsmaschine für 25A ausreicht, plus 16A-Maschinen werden für jede Gruppe installiert;

Ein-, zwei- und dreipolige Maschinen.

Steckdosen, Schalter und Anschlussdosen werden je nach Art der Verkabelung verwendet (wie Sie wissen, kann sie offen und versteckt sein).

Schlussfolgerungen und nützliches Video zum Thema

In einem nützlichen Video können Sie lernen, wie Sie mit Werkzeugen, Drähten und verschiedenen Elektrogeräten arbeiten und Arbeiten planen.

Wandverfolgung und Installation Decke:

Eine interessante Theorie über elektrische Verkabelung und Schutz:

Montage des Buchsenblocks:

Die Elektroarbeiten gelten als abgeschlossen, wenn die Kabel angeschlossen und abgedeckt sind, die Anschlusskästen mit Abdeckungen verschlossen sind und die Schalttafel vollständig ausgestattet ist. Sie können die Steckdose jederzeit austauschen oder einen Kronleuchter installieren - die Installation von Beleuchtungskörpern und Dekorationselementen erfolgt meistens nach Abschluss der Arbeiten.

Denken Sie jedoch bei allen Manipulationen an der Elektrik an das Wichtigste - die Sicherheit des menschlichen Lebens.
