Stromzähler mit Fernablesung: Funktionsprinzip, Gerät, Vor- und Nachteile

Regeln zum Ablesen von elektronischen Stromzählern

Geräte dieser Art sind mit einem elektronischen Display ausgestattet, das relevante Informationen für den Benutzer enthält.Hier finden Sie nicht nur aktuelle Messwerte zum Stromverbrauch, sondern auch Informationen zu Datum und Uhrzeit des Gerätebetriebs. Bei den meisten Modellen ersetzen sich diese Daten auf dem Display mit einer bestimmten Häufigkeit. Bei Mehrzonenmodellen werden die Messwerte in der entsprechenden Zone angezeigt.

Zum Ablesen einfach warten, bis die entsprechende Information auf dem elektronischen Stromzähler erscheint. Sie können auch mehrmals die entsprechende „Enter“-Taste drücken, bis die entsprechenden Informationen auf der Anzeigetafel angezeigt werden, die auf einem speziell vorbereiteten Blatt notiert werden sollten.

Es ist notwendig, elektronische Geräte gemäß allen Regeln abzulesen

So nehmen Sie Messwerte von einem Mercury 200-Messgerät vor

Der Hersteller bietet zwei Arten von Geräten an: Einzel- und Mehrtarif. Die ersten sind mit 200,00 gekennzeichnet. Die Mehrtarifnummern in der Markierung nach dem Punkt haben keine zwei Nullen, sondern einen bestimmten Digitalwert: 01, 02 oder 03. Einige Modelle werden mit einem Bedienfeld geliefert und können eine andere Anzahl von Zonen auf dem Display haben.

Auf dem Display des Mercury 200-Geräts wird nacheinander Folgendes angezeigt:

• Zeit;
• das Datum;
• Tarifierung nach Zonen mit Angabe zusätzlicher Tarife. Das Label wird in der oberen linken Ecke angezeigt. Die Tarife werden der Reihe nach angezeigt, sodass Sie die Messwerte des verbrauchten Stroms aufzeichnen können. Werte nach dem Komma sind zu verwerfen.

Die Datenänderung erfolgt in 5÷10 Sekunden. Wenn diese Zeit nicht ausreicht, können Sie mit der Schaltfläche "Enter" den Tarif wechseln.

Das Display des Zählers „Mercury 200“ zeigt alle notwendigen Informationen an

So nehmen Sie Messwerte von einem Stromzähler Mercury 230 vor

Das Modell ist dreiphasig.Die Berechnung der Aussagen verwirklicht sich sofort nach einigen Tarifen. Auf dem Bedienfeld des Geräts können Sie die Daten zu einem bestimmten Tarif sehen.

Schauen wir uns an, wie man den Stromzähler Mercury 230 ablesen kann

Sie sollten auf die Zoneneinteilung der Tarife achten:

• T1 - Spitzenzone;
• T2 - Nachtperiode;
• T3 - Halbpeakzone;
• T4 - Gnadenfrist.

Die Zählerstände für Licht werden in folgender Reihenfolge abgelesen:

Ein Foto	Beschreibung der Operationen
	Mit der ENTER-Taste auf der Frontplatte können Sie die Ausgangsinformationen umschalten.
	Tarif T1 entsprechend der Spitzenzone. Signifikante Zahlen stehen bis zum Komma.
	Nach Drücken der „ENTER“-Taste werden die dem T2-Tarif entsprechenden Messwerte angezeigt.
	Ein weiteres Drücken ermöglicht es Ihnen, die Messwerte für den dritten Tarif anzuzeigen.
	Ein nachfolgendes Drücken zeigt die Daten für T4 an.
	Wenn Sie für einen nicht differenzierten Tarif bezahlen, müssen Sie die Taste erneut drücken, um den Gesamtwert anzuzeigen.

So lesen Sie den Energiezähler Energomera ab

Der Hersteller bietet das Gerät in verschiedenen Modifikationen an. Sie können zwischen Ein- und Mehrtarifzählern wählen. Letztere sind beliebter Die Anzahl der Tasten auf der Frontplatte des Zählers hängt von seinen Designmerkmalen ab. In der Regel gibt es davon 2 oder 3. Die Daten spiegeln sich in Tarifzonen wider.

Um digitale Werte anzuzeigen, drücken Sie die Schaltfläche "Anzeigen". Wenn Sie noch Fragen zum Ablesen der Messwerte des Stromzählers haben, sollten Sie die mit dem Zähler gelieferte Anleitung sorgfältig lesen.

"Energomera" - ein Gerät mit verschiedenen Modifikationen

So nehmen Sie Messwerte von einem Micron-Zähler vor

Mehrtarifgerät mit Eingabetaste.Um die erforderlichen Messwerte anzuzeigen, drücken Sie nacheinander, damit die aktuellen Werte auf dem Display angezeigt werden. Gegenüber der Tarifkennzeichnung, beispielsweise T1 und dem Wert, der bei der Berechnung berücksichtigt werden soll (R+), erscheinen „Häkchen“. Damit der Teilnehmer genau weiß, welche Zählerstände übermittelt werden müssen. Wenn man vom aktuellen Wert die Messwerte des Vormonats abzieht, kann man die Ausgaben zum T1-Tarif ermitteln. Um zu den Messwerten zu wechseln, die der nächsten Zone entsprechen, drücken Sie die Eingabetaste, woraufhin sich das „Häkchen“ von T1 zu T2 bewegt.

"Mikron" - Mehrtarifmessgerät

Wie liest man ein Saiman-Meter ab?

Das Gerät ist einfach in der Ausführung. Saiman-Zähler haben keine spezielle Eingabetaste zum Blättern durch die Daten. Um die aktuellen Werte abzulesen, müssen Sie warten, bis das Symbol TOTAL und numerische Daten auf der Instrumententafel erscheinen. Die Informationen werden in der folgenden Reihenfolge angezeigt:

• das Datum;
• Zeit;
• Gerätenummer;
• Übersetzungsverhältnis (1600);
• Bei einem Eintarifzähler wird der aktuelle Stand sofort angezeigt, bei einem Zweitarifzähler werden nacheinander T1 und T2 angezeigt.

Saiman ist ein Qualitätsgerät mit einfachem Design

Wahl des Stromzählers

Bei der Auswahl müssen Sie sich auf die folgenden Indikatoren konzentrieren:

• Geschützt vor Umwelteinflüssen.
• Die Anzahl der Tarife, mit denen Strom bezahlt wird.
• Die Anzahl der Phasen, die die Anforderungen erfüllt.
• Die Kraft des Geräts.

Je nach Anzahl der Tarife werden Geräte in zwei Typen unterteilt - mit einem oder mit mehreren. Nach Phasen - in zwei Typen: mit einer oder drei.

Stromzähler sind Induktionszählern vorzuziehen, da sie genauer sind.Sie sind widerstandsfähiger gegen extreme Temperaturen.

Laut PUE muss das Gerät auf der Straße isoliert sein

Moderne Straßenstromzähler können bei niedrigen Temperaturen arbeiten, in der Praxis muss jedoch auf den Schutz vor äußeren Bedingungen geachtet werden. Vorgeschriebener Betrieb an einem trockenen, abgedichteten Ort

Die Wahl der Box hängt von der Ausführung des Geräts ab. Für nicht hoch installierte Theken benötigen Sie ein Fenster. In anderen Fällen benötigen Sie Platz, um das Modem zu installieren. Für Metall ist ein Erdungskabel erforderlich.

Die Anzahl der Phasen hängt von der Größe der Struktur und dem individuellen Verbrauch ab. Einer reicht für ein kleines Haus. Drei werden für große Gebäude mit mehreren Stockwerken oder Flügeln verwendet. Letztere müssen ordnungsgemäß angeschlossen werden, damit die Belastung des Netzwerks gleichmäßig ist.

Vor- und Nachteile von Smart Metern in einem Privathaus

Bei der Installation eines intelligenten Wasserzählers in einem Privathaus gibt es einige Nuancen. Die Installationsbedingungen in einem Privathaus unterscheiden sich von denen in Wohnungen, daher müssen Sie hier alle positiven und negativen Aspekte einer solchen Installation berücksichtigen:

Vorteile:

Ein intelligenter Wasserzähler selbst misst und überträgt sie an die Organisation – den Wasserversorger. Der Gang zum Energieversorger entfällt, das smarte System erledigt alles für den Verbraucher. Für die Installation in einem Privathaus ist kein intelligenter Warmwasserzähler erforderlich. Im privaten Bereich gibt es in der Regel keine Warmwasserversorgung, daher wird kein Warmwasserzähler benötigt. Ein solcher Wasserzähler kann mit einem Smart-Home-System verbunden werden. Mittlerweile installieren viele Menschen ein Smart-Home-System in ihrem Haus oder ihrer Wohnung. Durch die Einführung eines intelligenten Wasserzählers in dieses System wird es möglich, nicht nur den Wasserverbrauch zu berücksichtigen und zu analysieren, sondern auch die Wasserversorgung zu Hause zu steuern.Fähigkeit, das Ventil regelmäßig zu öffnen und zu schließen, um es vor Aussäuerung zu schützen

Dies ist besonders wichtig, wenn in einem Bohrloch mit hoher Luftfeuchtigkeit gearbeitet wird.

Es gibt auch Nachteile:

1. Beim Einbau in einen Brunnen kann der Wasserzähler mitsamt allen Geräten geflutet werden. Wenn das System über einen Überschwemmungssensor verfügt, können Sie damit verhindern, dass der Brunnen überflutet wird. Es kann jedoch zu einem Bruch der Rohrleitung zum Magnetventil kommen, und dann ist eine Überschwemmung unvermeidlich. Wenn dies geschieht, während jemand zu Hause ist, kann vielleicht eine Überschwemmung verhindert werden. Und wenn nicht, kann das Gerät bei Überflutung vollständig ausfallen.
2. Ein Smart Meter kann einfach aus einem Brunnen gestohlen werden. Da die Messwerte automatisch erfasst werden, kann der Brunnen in der Regel verschlossen werden. Aber das hält Diebe nicht immer auf.

Was einst als Science-Fiction galt, ist heute alltäglich. Smart Meter werden in naher Zukunft niemanden mehr überraschen, sondern alltäglich werden. Vor allem, wenn der Einsatz neuer Technologien viel mehr Vorteile bietet als ohne sie.

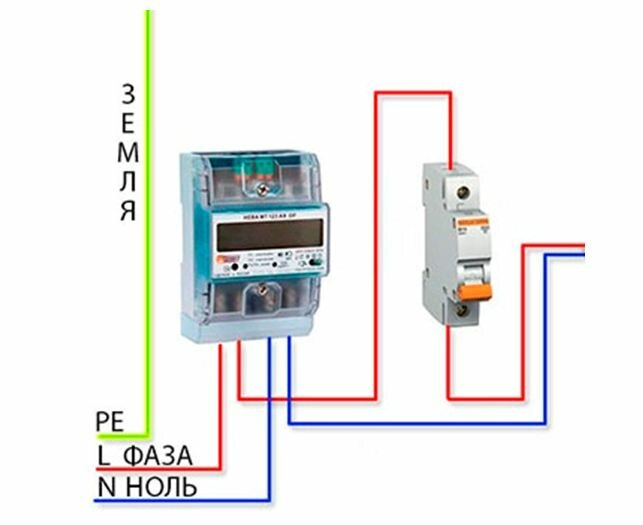

So installieren Sie einen Einphasen-Stromzähler

Daher wurde die Befestigung solcher Geräte von Inspektoren von Energonadzor versiegelt.
Der Neutralleiter von der Einführungsmaschine geht entweder direkt zum zweiten Kontakt des Stromzählers oder zu diesem, jedoch über den Fehlerstromschutzschalter des RCD. Die Installationsoption des Zählers hängt von mehreren technischen Punkten ab. Vor dem Anschließen muss man schließlich noch die Schutzkappe der Kontakte entfernen, an deren Innenseite nämlich die Lage der angeschlossenen Adern ersichtlich ist.
So schließen Sie einen Stromzähler in einem Privathaus auf der Straße an Die Regeln für die Installation eines Stromzählers in einem Privathaus auf der Straße unterscheiden sich nicht von den Regeln für die Installation im Haus. Überhitzung des Geräts selbst, wodurch es in kürzester Zeit deaktiviert wird.
Anschließen des Zählers im Eingang Zuerst müssen Sie Abzweigungen von der Versorgungsleitung herstellen. In diesem Fall können Sie Strom sparen. Mehrtarif-Stromzähler Der Stromverbrauch ist zu verschiedenen Tageszeiten ungleichmäßig.
Nach modernen Anforderungen muss außerhalb der Hütte oder Hütte eine Abschirmung mit einem Stromzähler installiert werden. Sie sind zuverlässiger, kompakter und das Messergebnis wird angezeigt. Dadurch wird sichergestellt, dass die Drähte vom Hersteller korrekt angeschlossen werden. Daher wurde die Befestigung solcher Geräte von Inspektoren von Energonadzor versiegelt.

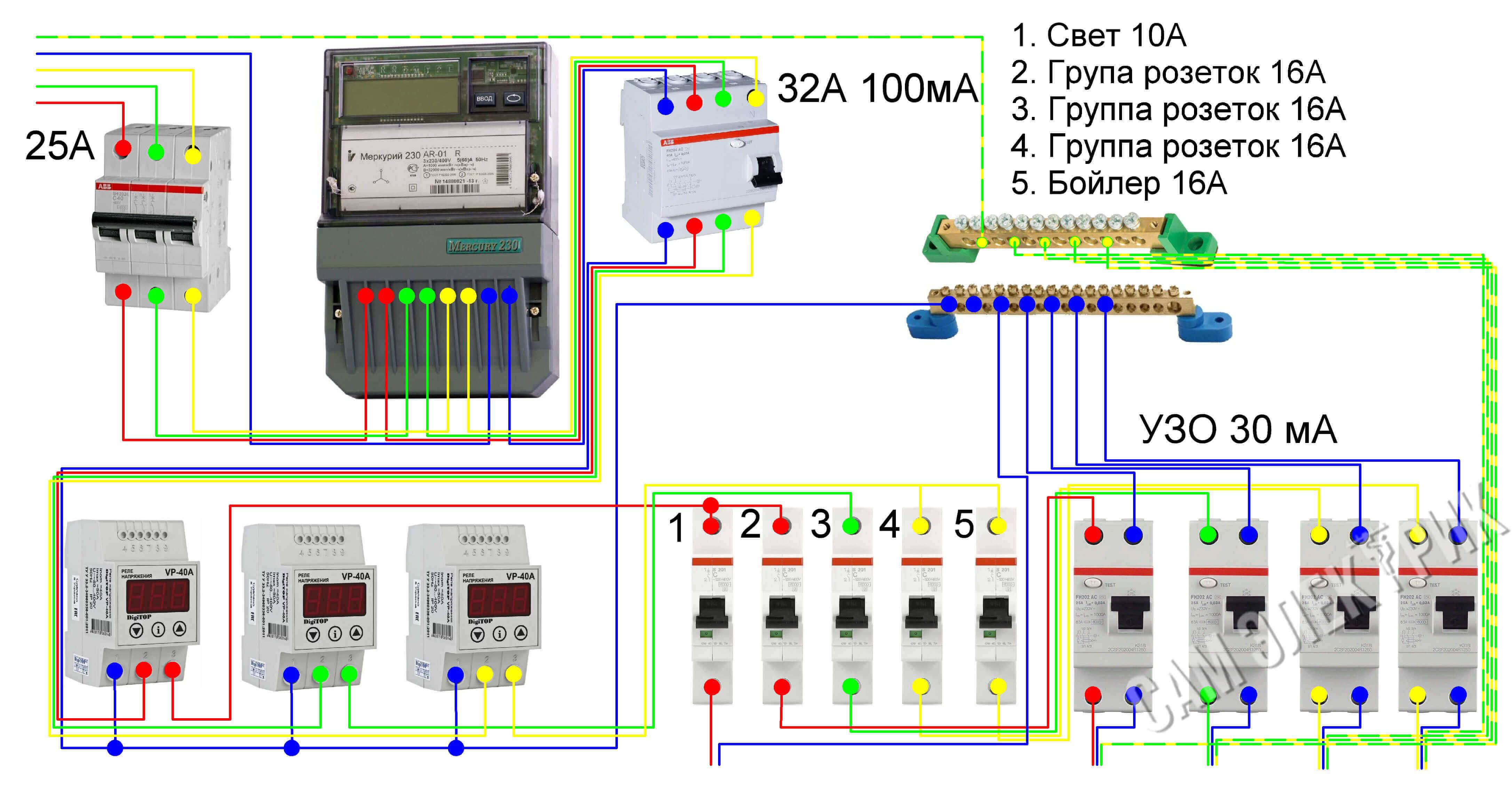

Anschlusspläne für Stromzähler

Wenn Sie diese Klemmen von links nach rechts zählen, dann ist die erste Klemme die eingehende Phase, die zweite Klemme die ausgehende Phase. In römischen Zahlen ist das Quartal angegeben, auf der Rückseite in arabischer Sprache das Jahr des staatlichen Eichdatums. Sie dürfen die Leistungsschalter im Verteilerraum nur dann einschalten, wenn diese aufgrund von Überlast oder Kurzschluss auslösen. Meistens wird es im Flur oder an der Haustür installiert.

Erfahren Sie hier, wie Sie Ihr eigenes Zuhause verkabeln. Mit einem speziellen Mechanismus auf der Rückseite kann es an der oberen Schiene im Inneren der Box befestigt werden. Danach wird Spannung angelegt, die elektrische Last in Form von Haushaltsverbrauchern eingeschaltet und der Betrieb des Zählers visuell festgestellt. Die folgende Abbildung zeigt das Anschlussschema des Stromzählers.Darüber hinaus betrifft diese Regel in erster Linie die Stromzähler- und Schaltschrankmaschinen.

In Wohnungen erfolgt die Installation von Stromzählern auf dem Treppenabsatz. Wenn sich diese Geräte in einer privatisierten Wohnung, in einer Garage, in einem Hauswirtschaftsraum oder innerhalb der Grenzen eines Cottages oder Sommerhauses befinden, wird ihre Installation, Wartung und ihr Austausch vom Eigentümer der Immobilie durchgeführt.
Do-it-yourself-Installation des SIP-Eingangsschilds und des Zählers

Muss ich alte Zähler demontieren?

Die Einführung von Smart Metern bedeutet nicht, dass alle alten Stromzähler entsorgt werden müssen. Zähler werden sukzessive nach Ablauf der Lebensdauer, dem Datum der nächsten Eichung oder dem Ausfall ausgetauscht und bei Ausfall alter Stromzähler durch „intelligente“ ersetzt. Das heißt, wenn sie ausfallen, endet ihr Kalibrierintervall oder ihre Lebensdauer.

Bis zu diesem Zeitpunkt können Sie die alten Zähler bedenkenlos verwenden. Auch für die Zulassung neuer Geräte zum Betrieb wird ein bestimmtes Verfahren organisiert, bei dem der Verbraucher elektrischer Energie nur anwesend sein muss.

Planung und Inbetriebnahme

Nach einer Sichtprüfung der Leistung des Stromzählers können Sie mit dem Entwurf fortfahren. Dazu benötigen Sie:

1. Erstellen Sie einen weiteren Antrag an das Elektrizitätsversorgungsunternehmen mit der Bitte um Plombierung und nehmen Sie den Zähler anschließend in Betrieb.
2. Ein Sachverständiger muss am vereinbarten Tag ein Abnahmeprotokoll erstellen, aus dem der Gerätetyp sowie die Seriennummer hervorgehen. Im Übrigen gehört zu seinen Aufgaben, sofern der Anschluss selbstständig durchgeführt wurde, auch die Überprüfung der Richtigkeit des Anschlusses.
3. Notieren Sie die Messwerte und bringen Sie ein Siegel auf der Abdeckung des Stromzählers an.

Umso besser ist es daher, wenn der Austausch des Gerätes von den Spezialisten des Lieferantenunternehmens selbst durchgeführt wird, die nicht nur den eigenen Stromzähler mitbringen und installieren, sondern auch den Austausch und die Plombierung veranlassen.

Abschließend empfehlen wir, sich ein nützliches Video zum Thema des Artikels anzusehen:

Jetzt wissen Sie, wie Sie einen Stromzähler in einer Wohnung und einem Privathaus ersetzen. Wie Sie sehen, ist es im Prinzip nicht schwierig, einen Stromzähler zu wechseln, aber ohne Energiehandelsvertreter ist dies nicht möglich.

Es wird hilfreich sein zu lesen:

• So ersetzen Sie das Eingangskabel in der Wohnung
• Wie man 380 Volt in einem Privathaus leitet
• Was tun, wenn der Stromzähler nicht funktioniert?
• Stecker durch Schutzschalter ersetzen

Arbeitsprinzip

Smart Meter zur Bestimmung des Wasserverbrauchs sind eine Reihe von Geräten, die aus mehreren Geräten bestehen:

Wasseruhr. Für intelligente Wasserzählersysteme können Sie jede Art von Kalt- und Warmwasserzählern verwenden, Hauptsache, Sie können sie aus der Ferne ablesen. Dies können sowohl Wasserzähler mit Impulsausgang als auch elektronische sein, die Messwerte sowohl über Kabel als auch drahtlos an ein externes Display übertragen. Für die Warmwasserversorgung können Sie Zähler mit einem Temperatursensor installieren, der die Wassertemperatur berücksichtigt und separat mit unterschiedlichen Raten zählt.

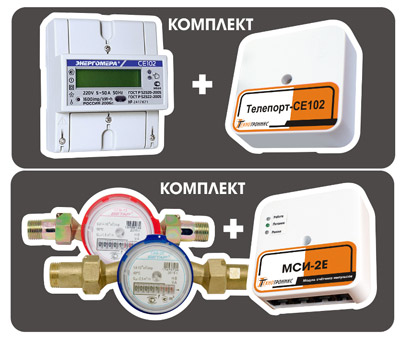

Beim Kauf eines Smart-Meter-Kits zum Einbau in Wasserversorgungssysteme müssen Sie berücksichtigen, dass diese ohne Anschlussknoten geliefert werden

Es spielt keine Rolle, ob der Wasserzähler anstelle des alten herkömmlichen installiert wird, aber wenn dies die erste Installation ist, müssen die Verbindungsknoten separat erworben werden

Regler.Dies ist ein Gerät, um Messwerte von einem intelligenten Zähler zu erfassen, zu verarbeiten und über Wi-Fi ins Internet zu übertragen. Um den Verbrauch und die Bezahlung von Wasser zu kontrollieren, müssen Sie ein persönliches Konto auf dem entsprechenden Portal erstellen. Dort können Sie nicht nur den Wasserverbrauch prüfen, sondern auch die Übertragung der Wasserzählerstände für einen bestimmten Tag im Monat einrichten. Wenn Sie den ungefähren Wasserverbrauch pro Monat kennen, können Sie eine regelmäßige Zahlung eines bestimmten Betrags einrichten. Alle Informationen können auf dem Bildschirm eines Smartphones oder Computers angezeigt und der Betrieb des Controllers mit diesen Geräten gesteuert werden.

Der Betrieb des Magnetventils kann auf dem Smartphone-Bildschirm überwacht werden. Beim Öffnen oder Schließen gibt die Steuerung ein entsprechendes Signal und zeigt die Ursache an - Überschwemmung oder Leckage.

• Hochwassersensor. Dieses Gerät kann mit einem Smart Meter geliefert oder einfach an den Controller angeschlossen werden, falls bereits einer vorhanden ist. Bei Überschwemmung sendet der Sensor ein Signal an die Steuerung, die das Ventil schließt.
• Abnehmbares Display. Um Messwerte aus der Ferne und nicht vom Wasserzähler selbst zu nehmen, können Sie eine Fernanzeige erwerben. Dies ist sehr praktisch, da Sie nicht in den Brunnen gehen oder einen Schrank mit Wasserzählern öffnen können und alle Informationen auf dem Bildschirm der Fernanzeige zu sehen sind.

Funktionsprinzip und technische Eigenschaften

Arten von elektronischen Wasserzählern:

1. Tachymeter mit Impulsausgang. Solche elektronischen Geräte haben zusätzlich zum Standardbildschirm einen Ausgang, der elektrische Impulse überträgt. Jeder Impuls entspricht einer bestimmten Flüssigkeitsmenge, die durch den Wasserzähler geflossen ist. Bei einigen Modellen können Sie nur am Wasserzähler selbst ablesen.Andere sind mit einem Digitalausgang ausgestattet, der Hauptzähler hat keinen Bildschirm.
2. Digitaler Wasserzähler mit elektronischer Flüssigkristallanzeige und Impulsausgang. Solche Geräte sind genauer als herkömmliche, benötigen aber Strom.
3. Drahtlose Wasserzähler. Solche elektronischen Geräte haben kein eigenes Display, sie übertragen Daten direkt an ein entferntes. Dies ist praktisch, da ein solcher Bildschirm an jedem geeigneten Ort installiert werden kann. Es gibt auch Modelle, die Daten direkt ins Internet übertragen.
4. Digitaler Wasserzähler mit Temperatursensor. Ein solches Gerät berücksichtigt Wasser in mehreren Raten. Es gibt Zwei-Tarif- und Vier-Tarif-Modelle. Die erste betrachtet Wasser, dessen Temperatur unter 40 ° C liegt, gemäß dem Tarif für kaltes Wasser, der Rest gemäß den Tarifen für heißes Wasser. Vier Tarife teilen die Temperatur der Flüssigkeit in vier Tarife auf: kalt (unter 40 ° C), warm (von 40 bis 44 ° C - 70 % des Warmwassertarifs), fast heiß (44-49 ° C - 90 % des Tarifs) und heiß - über 50°C.

Mit dieser Abrechnung können Sie erhebliche Einsparungen erzielen und nicht für Warmwasser bezahlen, wenn seine Temperatur nicht den Standards entspricht.

Es ist praktisch, Ablesungen mit elektronischen Wasserzählern vorzunehmen, da sie aus der Ferne an jedes mit dem Zähler gekoppelte Gerät übertragen werden. Über den Impulsausgang des Wasserzählers können Sie sowohl ein kabelgebundenes Gerät zum Konvertieren und Übertragen von Daten als auch ein drahtloses Analog anschließen.

Moderne Modelle übertragen Daten vom Zähler per WLAN direkt ins Internet. Von dort aus können sie bereits auf jedem mit dem Netzwerk verbundenen Gerät angezeigt werden. Sie können Daten direkt an den Dienstleister übermitteln und online bezahlen.

Es gibt Einstrahl- und Mehrstrahl-Wasserzähler.Mehrstrahler gelten in jeder Hinsicht als besser als Einzelstrahler, mit Ausnahme des Preises. Sie sind genau und nicht von Wasserschlägen betroffen.

Es ist nicht erforderlich, einen Wasserzähler zu installieren, dessen Nennweite gleich der Nennweite der Rohrleitung ist. Sie können einen kleineren Zähler installieren, solange er die richtige Wassermenge durchlässt. Da kleine Zähler günstiger sind, können Sie sparen.

Elektronische Wasserzähler haben die gleiche Größe wie mechanische, sodass sie ohne Umrüstung des Aufstellungsortes anstelle eines herkömmlichen Wasserzählers eingesetzt werden können. Um das Messgerät mit Spannung zu versorgen, wird ein separates Kabel gezogen. Wenn das Modell über eine autonome Stromversorgung verfügt, können Sie diese verwenden.

Bei Vorhandensein zusätzlicher Ausrüstung - einer Steuerung, eines Addierers, eines Datensenders, eines Elektroventils - benötigen Sie immer noch eine externe Stromversorgung. In diesem Fall ist ein Schutz vor Stromschlägen erforderlich, da alle Geräte einer hohen Luftfeuchtigkeit ausgesetzt sind. Dazu können Sie einen Fehlerstromschutzschalter (RCD) in den Stromkreis einbauen.

Die Struktur des Zählers für Strom und Wasser, Fernübertragung von Daten

Ein moderner Stromzähler besteht aus vielen verschiedenen Elementen unterschiedlicher Komplexität. Darunter sind ein Netzteil, ein Stromsensor, eine Uhr, ein Datenübertragungsbildschirm, ein Mikrocontroller und andere optionale Elemente.

Alle komplexen elektrischen Elemente werden durch ein Metallgehäuse vor Beschädigung geschützt. Die Basis basiert auf einer Leiterplatte, auf der sich alle elektronischen Komponenten befinden.

Die Flüssigkristallanzeige (1) ist ein informationssymbolisches System. Seine Aufgabe ist es, verschiedene Zählermodi, die verbrauchte Energiemenge sowie das Datum und die aktuelle Uhrzeit zu ermitteln und anzuzeigen.

Die Uhr auf dem Zähler ist notwendig, um die der Zeitzone entsprechende Echtzeit genau zu steuern. Ermöglicht wird dies durch einen speziellen Funktionsblock des SoC-Chips.

Die symbolische Schnittstelle (2) wird benötigt, um Daten an das System zu senden und den Stromzähler mit einem Personal Computer zu verbinden. Tatsächlich ist es eine Eingabemethode.

Illegale Manipulationen werden mit einem Siegel (4) blockiert. Es kann nicht gelöscht werden.

Das Netzteil (4) wird benötigt, um alle Komponenten des Netzwerks, insbesondere Controller und Supervisor, mit ausreichend Spannung zu versorgen.

Einige Modelle haben einen Ein-/Ausschalter.

Der Supervisor ist ein untrennbar miteinander verbundener Mikroschaltkreis, der Signaländerungen bei Spannungsspitzen regelt, wenn diese unter eine akzeptable Grenze fallen. Es ist notwendig, das gesamte System flüchtiger Geräte des Geräts zu schützen. Der Supervisor hilft, eine spontane Datenaufzeichnung zu verhindern, und korrigiert auch Spannungsparameter.

Der optische Port ist eine Zusatzfunktion des Stromzählers. Dies ist der Knoten, der verwendet wird, um Daten direkt vom Stromzähler zu empfangen.

Ein elektromagnetisches Gerät zur Steuerung der Spannungsversorgung wird als Schütz bezeichnet. Beim Betrieb des Stromzählers muss das Schütz auf bestimmte Stromanzeigen eingestellt werden, die Ihrem Netz entsprechen.

Das Hauptelement des Stromzählers ist ein Mikrocontroller. Es führt gleichzeitig mehrere Aktionen und Funktionen aus: Umwandlung der empfangenen Daten in ein digitales Bild, Schnittstellensteuerung, Lesen und Verarbeiten von Informationen, Empfangen eingehender Signale, Demonstration von Berechnungen an der Flüssigkristallschnittstelle.

Arbeits- und Zusatzfunktionen des Stromzählers werden von der Firmware gesteuert.Zur Steuerung der Zähler kann eine Fernbedienung verwendet werden.

Rechtsfolgen der Verwendung solcher Geräte

Yulia Kuprina Zertifizierte Rechtsanwältin. Die gesamte Berufserfahrung in der Spezialität beträgt 13 Jahre.

In Übereinstimmung mit den Anforderungen der Absätze. und den Paragraphen 82, 83 der durch Regierungserlass Nr. 354 genehmigten Regeln haben Vertreter des Versorgungsunternehmens einmal im Jahr das Recht, installierte Zähler sowohl im Haushalt als auch im allgemeinen Haus zu inspizieren. Alle drei Monate haben Vertreter derselben Organisation das Recht, die Messwerte des Energiezählers zu überprüfen.

In Übereinstimmung mit den Paragraphen 170, 177 der durch Regierungserlass Nr. 442 genehmigten Grundbestimmungen können Vertreter der Netzorganisation bereits höchstens einmal im Monat und mindestens einmal im Jahr mit einem Scheck zu den Abonnenten kommen.

Die Verwendung von "aufgeladenen Zählern", die so konfiguriert sind, dass sie die verbrauchten Kilowatt unterschätzen, ist eine der Diebstahlsmethoden.

Falsche Messgeräte unterliegen der Demontage und skrupellosen Verbrauchern werden Quittungen mit Rechnungen für nicht gemessenen Verbrauch zugesandt. Die Berechnung der Gebühr erfolgt in diesem Fall gemäß § 81 (11) RF PP 354 nach folgender Formel:

wo:

n ist die Zahl der Bürger, die sich dauerhaft und vorübergehend in Wohngebäuden aufhalten. Ist dieser Wert nicht bekannt, wird die Anzahl der Eigentümer zugrunde gelegt

N ist der Standard für den Stromverbrauch pro Person;

T - Berechnungszeitraum, der für einen Zeitraum von höchstens drei Monaten berechnet wird;

10 - Erhöhungsfaktor;

P- Tarif (Preis) für eine kommunale Ressource, der gemäß den Rechtsvorschriften der Russischen Föderation festgelegt wurde.

Infolgedessen erreicht der zu zahlende Betrag Zehntausende Rubel.

Der Einsatz solcher Geräte, durch die Daten zum tatsächlichen Stromverbrauch verfälscht werden, kann nicht nur wirtschaftliche Folgen haben.

In Netzen des privaten Wohnungsbaus mit Flachbauten führt der Einbau solcher Energiezähler zu einer Überlastung des Netzes und in der Folge zu einer Verschlechterung der Qualität des eingespeisten Stroms sowie zu Stromausfällen. Darüber hinaus fällt in Mehrfamilienhäusern das gesamte Volumen des nicht gemessenen Stromverbrauchs auf die Schultern gewissenhaft zahlender Nachbarn.

Wenn die Netzwerkorganisation der Ansicht ist, dass solche Handlungen von Verbrauchern einen Schaden verursacht haben, können Verstöße verwaltungsrechtlich haftbar gemacht werden. Die Höhe der Bußgelder ist seit 2016 dramatisch gestiegen und beträgt:

• für Bürger von 10.000 bis 15.000 Rubel;
• für Beamte von 30.000 bis 80.000 Rubel;
• für Unternehmen von 100.000 bis 200.000 Rubel.

Nicht selten kommt es vor, dass der Stromdiebstahl mit „aufgeladenem Zähler“ als Schaden angesehen werden kann. In diesem Fall kann ein skrupelloser Verbraucher elektrischer Energie unter Artikel 165 des Strafgesetzbuchs der Russischen Föderation fallen. Die Strafe wird bereits hart sein und sich in Zwangsarbeit mit Freiheitsbeschränkung oder Freiheitsstrafe bis zu zwei Jahren äußern.

Vorteile „intelligenter“ Stromzähler

Stromzähler mit einem eingebauten System zur Fernübertragung von Informationen haben viele Vorteile. Aufgrund ihrer Vielseitigkeit und Praktikabilität werden sie häufig in Smart-Home-Automatisierungssystemen eingesetzt.

Zu den Vorteilen dieser Geräte gehören:

• Messwerte in jedem Modus nehmen - täglich, wöchentlich und monatlich;
• vollständige Autonomie;
• hohe Genauigkeit;
• Effizienz bei der Kalkulation, insbesondere bei Differenzabrechnungen;
• die Möglichkeit, eine Fernabschaltung einer Wohnung oder eines Hauses von einem Computer oder Smartphone aus zu organisieren.

Mit dem selbst ablesenden Stromzähler können Sie eventuelle Streitigkeiten zwischen dem Abonnenten und dem Dienstanbieter lösen (insbesondere wenn die Person nicht regelmäßig abliest).

Beim Einsatz von „intelligenten“ Stromzählern müssen Sie Belege genau prüfen, um einen Fehler rechtzeitig zu bemerken und dem Versorger zu melden

Auch die Steuerbarkeit und Autonomie von Stromzählern wird dazu beitragen, einige der Probleme der Vermieter zu lösen. Wenn nur der Eigentümer der Wohnung den Schild verwalten kann, kann der Eigentümer im Falle eines Zahlungsverzugs oder einer Nichtzahlung des Mietgeldes den Strom sofort abschalten. Auf diese Weise können Sie Mieter schnell aus Ihrem Haus vertreiben (niemand wird zustimmen, die Verteidigung in einer Wohnung ohne Strom zu halten).

Übersicht über Hersteller und Preise einiger Modelle

Die bekannteste und beliebteste Marke unter den Herstellern von Geräten zur automatischen Übertragung von Zählerständen ist Mercury. Modelle dieser Marke, ihre Eigenschaften und Kosten ab Januar 2018 jetzt und betrachten:

Modell	Verbindungstyp	Anzahl der Tarife	Kommunikationsinterface	Kosten, reiben
203,2 t GBO	einzelphase	Mehrtarif	Impulsausgang, GSM-Modem	8000
234 ARTM-03 PB.R	Drei Phasen	Mehrtarif	Optoport, RS485-Schnittstelle	9500
200.4	einzelphase	One-Rate	SPS-Modem, CAN-Schnittstelle	3500
206 PRLSNO	einzelphase	Mehrtarif	Impulsausgang, optischer Anschluss, SPS-Modem	4000
230 ART-03CLN	Drei Phasen	Mehrtarif	CAN-Schnittstelle, SPS-Modem	6500
234 ARTM-00 PB.G	Drei Phasen	Mehrtarif	Internet, GSM/GPRS-Modem, SPS-Modem, RS485-Schnittstelle	14800

Quecksilber 234 ART-03
Mercury 234 ART-03 - preiswert und multifunktional

Nun, zum Vergleich empfehlen wir Ihnen, sich mit anderen Stromzählern mit eingebautem Modem zum Übertragen von Messwerten vertraut zu machen:

Modell	Verbindungstyp	Anzahl der Tarife	Kommunikationsinterface	Kosten, reiben
Matrix NP71 L.1-1-3	einzelphase	Mehrtarif	SPS-Modem	7600
Energomer CE102 R5 145-A	einzelphase	Mehrtarif	SPS-Modem	2300
PSCH-4TM. 05MK. 16.02	einzelphase	Multitarif (bis zu 4)	SPS-Modem	23300
ZMG405CR4. 020b. 03	Dreiphasig, Transformatortyp	Mehrtarif (bis zu	SPS-Modem, RS485-Schnittstelle, Optoport	17300

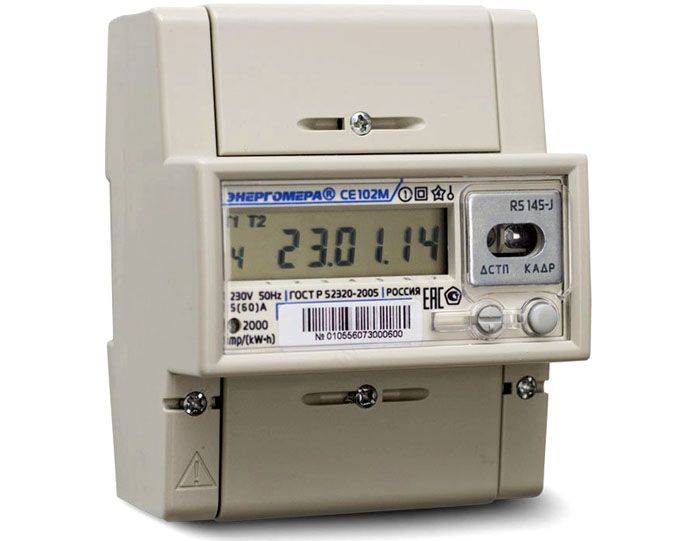

Energomer CE102 R5 145-A

Es ist klar, dass die Preisspanne groß ist, was bedeutet, dass jeder das Modell wählen kann, das in Bezug auf Kosten und technische Parameter zu ihm passt.

Der Energiezähler CE102 R5 145-A ist äußerlich nicht von einem herkömmlichen elektromechanischen Zähler zu unterscheiden

Merkmale von Stromzählern mit Fernablesung

Der Unterschied zwischen übertragenden Stromzählern und einfachen Stromzählern ist das Vorhandensein eines Mikrocontrollers und eines Datenübertragungssystems, mit denen Energievertriebsunternehmen den Energieverbrauch aus der Ferne überwachen und bei Nichtzahlung sogar die Versorgung der Wohnung unterbrechen können. Für die Übertragung der Zählerstände des Stromzählers ist seitens des Eigentümers keine Aktion erforderlich – lediglich die Ersteinrichtung und Übertragung der ersten Zählerstände.

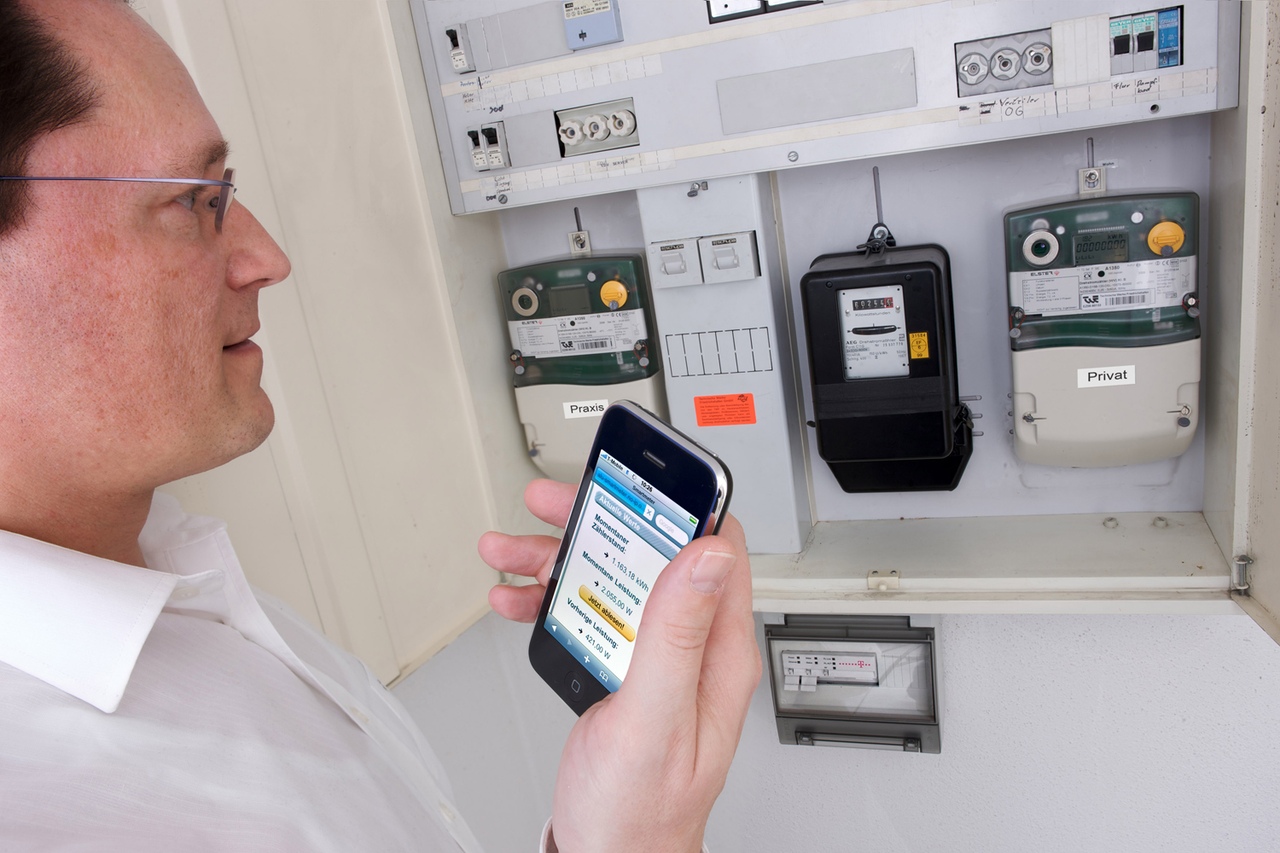

Solche Stromzähler sind in der Lage, selbst Messwerte zu übermitteln.

Funktionen des Informationsmesssystems

Die Aufgabe des Informationsmesssystems besteht darin, Informationen über den Stromverbrauch zu sammeln, zu analysieren und an einen Lieferanten oder eine Kontrollorganisation zu übermitteln.Es bietet die Möglichkeit, die Stromlieferung durch den Lieferanten abzuschalten oder wieder aufzunehmen oder sogar die Leistung zu begrenzen, wenn der Verbraucher das vertragliche Limit überschreitet.

Interessante Information! Mit Hilfe der vom Informationsmesssystem durchgeführten Analyse warnt es den Verbraucher selbstständig, indem es Informationsnachrichten an E-Mail oder persönliches Konto auf der Website des Unternehmens sendet.

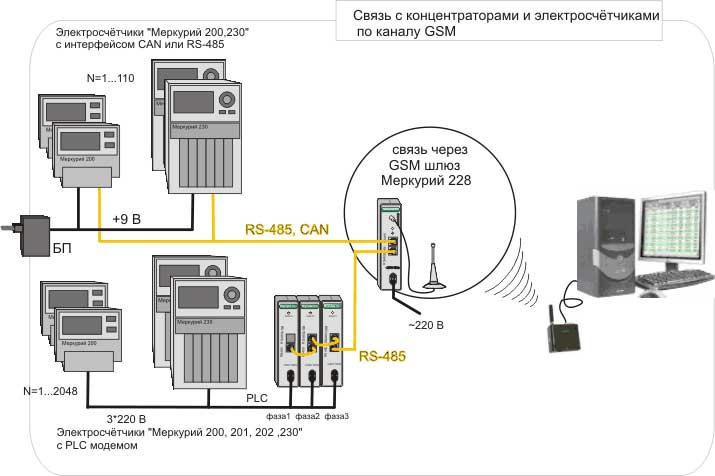

Schaltplan des Gerätes zur automatischen Datenübertragung

Vorteile von Stromzählern mit Fernauslesung

Stromzähler mit Fernauslesung haben gegenüber herkömmlichen Geräten eine Reihe von Vorteilen. Betrachten wir einige davon:

1. Die tägliche Erfassung der Daten ermöglicht Ihnen die Beilegung von Streitigkeiten – wenn Sie Fragen zu Gebühren haben.
2. Sofortige Fixierung des Tarifwechsels. Bei herkömmlichen Mehrtarifzählern gibt es Situationen des vorzeitigen Umschaltens. In diesem Fall entscheidet das Energieversorgungsunternehmen Streitigkeiten zu Gunsten des Eigentümers.
3. Zusätzlicher Schutz. Oft vergisst der Besitzer, das Bügeleisen oder den Elektroherd auszuschalten, und erinnert sich daran bei der Arbeit oder auf einer Reise. Mit einem Stromzähler mit Datenübertragung können Sie die Stromversorgung von überall aus über ein mit dem Internet verbundenes Smartphone oder einen Computer abschalten. Stimmen Sie zu, eine gute Möglichkeit, Ihr Zuhause zu schützen.
4. Spart Zeit. Messwerte aufzeichnen, Zeit mit Datenübertragung verschwenden – das ist heute Luxus in unserem Lebensrhythmus.

Bisher wurden solche Geräte nur als gemeinsames Haus installiert ...

Wir stellen den Zähler

Wenn Sie bereits entschieden haben, dass Sie die Installation eines Zählers in einem Privathaus besser bewältigen können als ein Vertreter des Stromnetzes, können Sie es versuchen. Du wirst brauchen:

• Teilnehmer Schalttafel;
• ein Zähler, der die technischen Parameter erfüllt;
• Drähte des erforderlichen Abschnitts;
• Leistungsschalter und RCDs;
• Transformer;
• Zange;
• Schraubendreher (vorzugsweise ein Satz);
• ein scharfes Messer mit Kunststoffgriff oder mit Isolierband umwickelt;
• Befestigungselemente entsprechend dem Durchmesser der Löcher im Schild;
• Montageplatten (Standard, 35 mm breit);
• Isolatoren;
• Multimeter;
• Isolierband.

Beginnen wir mit der Installation

Natürlich haben Sie bereits entschieden, wie viele Phasen Sie benötigen, und den Transformator herausgefunden - er wird nicht immer benötigt, aber wenn Sie einen Drehstromzähler installieren, können Sie kaum auf einen Konverter verzichten. Außerdem wird das Verfahren wie folgt sein:

1. Installieren Sie die Montageplatte in der Abschirmung.
2. Installieren Sie den RCD, das Messgerät selbst und die Schalter - dafür gibt es Klemmen, die im Kit enthalten sind.
3. Überprüfen Sie, ob die Maschinen funktionieren, indem Sie das Multimeter im Widerstandsmessmodus einschalten.
4. Installieren Sie Erdungs- und Schutzschienen - sie werden mit Muttern und Isolierschrauben befestigt.

Variante 1

Ein einphasiger Zähler wird gemäß dem Direktanschlussschema im Netzwerk angeschlossen. Trotz der Tatsache, dass es viele Modelle gibt, sind die Terminals genau gleich. Manchmal wird ein Transformator verwendet. Sie haben vier Terminals:

• Phaseneingang;
• Nulleingang;
• Phasenausgang;
• null Ausgang.

Es gibt keine separaten Masseanschlüsse. Wir handeln in folgender Reihenfolge:

1. Schalten Sie das Haus stromlos - dies geschieht direkt an der Autobahn oder an der Einführungsmaschine, Sie müssen also noch mit der Netzgesellschaft verhandeln.
2. Montieren Sie das Messgerät.
3. Überprüfen Sie alle Verbindungen
4. Schalten Sie das Gerät ein.

Option 2

Es dauert etwas länger, einen Drehstromzähler zu basteln. Zunächst müssen Sie verstehen, dass es mehrere Schemata gibt, die davon abhängen, welches Modell Sie gewählt haben. Mehrere Verbindungsmethoden sind möglich:

• direkte Verbindung;
• anschluss an ein Vierdrahtnetz über einen Transformator;
• in ein Dreileiter- oder Vierleiternetz mit einem Transformator;
• über zwei Transformatoren (Strom und Spannung) in ein Dreileiternetz.

Sie können den Zähler direkt einschalten, wenn Sie den Buchstaben U auf dem Etikett sehen, was Universalität bedeutet. Solche Theken werden am häufigsten verwendet, sie eignen sich für das Haus und für die Wohnung. Der Strom ist zwar begrenzt - 50 A. Nachdem der Installateur das Gerät zusammengebaut hat, muss er Folgendes tun:

1. Probestart.
2. Versiegelung, und das Datum muss auf der Versiegelung angegeben sein.
