Was ist die Selektivität von Leistungsschaltern + Grundsätze zur Berechnung der Selektivität

Hauptfunktionen

Die zentralen Aufgaben des selektiven Schutzes bestehen darin, den unterbrechungsfreien Betrieb der elektrischen Anlage und die Unzulässigkeit von Brandmechanismen bei Auftreten von Bedrohungen sicherzustellen. Einzige Bedingung für die korrekte Funktion dieser Zündschutzart ist die Konsistenz der Schutzeinheiten untereinander.

Sobald eine Notfallsituation eintritt, wird die beschädigte Stelle sofort identifiziert und mit Hilfe eines selektiven Schutzes abgeschaltet.Gleichzeitig funktionieren wartungsfähige Orte weiter, und behinderte Orte stören dies in keiner Weise. Selektivität reduziert die Belastung von Elektroinstallationen erheblich.

Der Grundgedanke für die Anordnung dieser Zündschutzart liegt in der Ausrüstung von Automaten mit einem geringeren Bemessungsstrom als das Gerät am Eingang. In Summe können sie den Nennwert der Gruppenmaschine übersteigen, aber einzeln - niemals. Wenn Sie beispielsweise ein Eingabegerät mit 50 A installieren, sollte das nächste Gerät nicht mehr als 40 A belasten. Das Gerät, das sich so nah wie möglich am Notfallort befindet, arbeitet immer zuerst.

Zu den Hauptfunktionen des selektiven Schutzes gehören daher:

• Gewährleistung der Sicherheit von Elektrogeräten und Arbeitern;
• schnelle Identifizierung und Abschaltung der Zone des elektrischen Systems, in der der Ausfall aufgetreten ist (gleichzeitig hören die Arbeitszonen nicht auf zu funktionieren);
• Reduzierung negativer Folgen für die Arbeitsteile von Elektromechanismen;
• Verringerung der Belastung der Komponentenmechanismen, Verhinderung von Ausfällen in der fehlerhaften Zone;
• Gewährleistung eines unterbrechungsfreien Arbeitsprozesses und einer konstanten Stromversorgung auf hohem Niveau.
• Unterstützung für den optimalen Betrieb einer bestimmten Anlage.

Selektivitätstabellen

Selektiver Schutz funktioniert hauptsächlich, wenn der Nennwert In des Leistungsschalters überschritten wird, d. h. bei kleinen Überlasten. Bei Kurzschlüssen ist es viel schwieriger, dies zu erreichen. Dazu verkaufen Hersteller Produkte mit Selektivitätstabellen, mit denen Sie Verknüpfungen mit Selektivität erstellen können. Hier können Sie Gerätegruppen von nur einem Hersteller auswählen. Selektivitätstabellen sind unten dargestellt, sie sind auch auf den Websites von Unternehmen zu finden.

Um die Selektivität zwischen den vor- und nachgeschalteten Geräten zu überprüfen, wird der Schnittpunkt der Reihe und Spalte gefunden, wobei „T“ die vollständige Selektivität und die Anzahl die Teilselektivität ist (wenn der Kurzschlussstrom kleiner als der in der Tabelle angegebene Wert ist). ).

Relaisschutz - Anforderungen

Der Relaisschutz muss eine Reihe von Anforderungen erfüllen, die die folgenden Prinzipien enthalten: das Prinzip der Selektivität, Empfindlichkeit, Zuverlässigkeit, Geschwindigkeit. Das Gerät muss den Betrieb von Elektrogeräten überwachen, im Falle einer Verletzung des festgelegten Modus rechtzeitig reagieren, den fehlerhaften Abschnitt des Stromkreises sofort ausschalten und dem Wartungspersonal ein Signal über einen Notfall geben.

Geschwindigkeit des Relaisschutzes

Die Reaktionszeit hängt von dieser Anforderung ab, wodurch der Schutz von Elektrogeräten erreicht wird. Umso früher spricht das Schutzrelais an und schützt so die elektrische Ausrüstung vor Schäden. Daher müssen alle elektrischen Geräte mit einem Relaisschutz ausgestattet sein. In diesem Fall beträgt die Abschaltzeit 0,01 bis 0,1 Sekunden.

Einfach ausgedrückt ist dies die Geschwindigkeit, mit der das Schutzrelais beschädigte Elemente erkennen und abschalten muss. Der Geschwindigkeitsfaktor ist die Zeitspanne, die vom Auftreten eines Fehlers bis zum Trennen des fehlerhaften Elements vom Stromnetz beginnt.

Die Beschleunigung der Fehlerabschaltung verkürzt die Zeit, in der die Last bei reduzierter Spannung arbeitet, wodurch Schäden an der fehlerhaften Komponente reduziert werden. Infolgedessen sollte die Geschwindigkeit für ein Stromnetz mit einer Spannung von 500 kV 20 ms und für eine Stromleitung von 750 kV mindestens 15 ms entsprechen.

Empfindlichkeit des Relais

Diese Anforderung soll den Schutz elektrischer Betriebsmittel auch bei Mindesttarifen gewährleisten. Das heißt, es ist die Anfälligkeit des Relais für die Arten von Fehlern, für die es bestimmt ist.

Der Empfindlichkeitskoeffizient ist das Verhältnis des Mindestwerts des Indikators, der infolge einer Beschädigung gebildet wurde, zum eingestellten Wert.

Selektivität des Relaisschutzes

Dieses Prinzip besteht darin, dass im Falle eines Kurzschlusses nur der Teil des Stromkreises abgeschaltet wird, auf dem sich diese Situation gebildet hat. Alle übrigen elektrischen Geräte bleiben in funktionsfähigem Zustand.

Selektivität wird in absolute und relative unterteilt. Absolute Selektivität gilt nur im Bereich der Erfüllung seiner Funktionen. Die absolute Selektivität umfasst alle Arten des Differentialschutzes. Die relative Charakteristik wirkt auf die gesamte Stromleitung und schaltet nicht nur ihre Abschnitte, sondern auch benachbarte ab. Diese Selektivität umfasst Distanz- und Überstromschutz.

Logisches Prinzip

Um Schaltungen nach diesem Prinzip zu realisieren, werden digitale Relais benötigt. Die Relais sind über eine Twisted-Pair-Leitung, ein Glasfaserkabel oder eine Telefonleitung (unter Verwendung eines Modems) miteinander verbunden. Mit Hilfe solcher Leitungen werden Informationen von verschiedenen Objekten und zwischen den Relais selbst an die Zentrale empfangen (übertragen).

Das Prinzip der Logik in einem radialen Netzwerk

Auf dem gegebenen Bild 9 wird das Funktionsprinzip der Logik erklärt. Jedes der 4 digitalen Relais wendet eine Stromeinstellung an, die der letzten empfindlichen Stufe entspricht. Diese Stufe hat eine Ansprechzeit von 0,2 s. Die logische Selektivität impliziert die Möglichkeit, das Relais mit einem LO-Signal (Logical Wait) zu blockieren.Ein solches Signal wird vom vorherigen Schutzrelais über den Kanal eingespeist. Jedes der Relais kann solche Signale während der Übertragung übertragen.

Wie aus der Abbildung ersichtlich ist, warten im Falle eines Kurzschlusses am Punkt K1 alle anderen Relais ab dem LO-Signal von Relais K1. Relais K1 zieht an und löst aus. Bei einem Kurzschluss an Punkt 2 arbeitet Relais K4 in gleicher Weise.

Solche Schemata zum Aufbau einer logischen Steuerung stellen Anforderungen an die Zuverlässigkeit von Kommunikationsleitungen zwischen Elementen.

Zeitschaltuhren

Leistungsschalter, die mit einem Mechanismus zum Einstellen der Betriebszeit unabhängig vom Stromwert ausgestattet sind, werden als selektiv bezeichnet. Entsprechend werden Geräte, die diese Eigenschaft nicht aufweisen, als nicht selektiv eingestuft. Überlegen Sie, was Selektivität ist und warum sie benötigt wird.

Selektivität ist eine der Haupteigenschaften, die der Schutz haben sollte. Selektivität liegt in der notwendigen und ausreichenden Anzahl von Schutzabschaltungen des geschädigten Netzabschnitts. Dies bedeutet, dass im Falle einer Beschädigung des Geräts (z. B. Kurzschluss) der Schutz so arbeiten muss, dass nur das beschädigte Segment des Stromkreises abgeschaltet wird. Alle anderen Geräte sollten möglichst in Betrieb bleiben. Was die Zeitverzögerung des Schalters damit zu tun hat, zeigen wir an einem Beispiel.

Nehmen wir an, der Schalter „1“ ist am Stromeingang des 0,4-kV-Teils installiert. Von diesem Abschnitt werden mehrere abgehende Leitungen über Linearweichen gespeist. Lassen Sie Schalter „2“ auf einer der abgehenden Leitungen installieren.

Nehmen wir nun an, dass ganz am Anfang dieser Leitung ein Kurzschluss vorliegt.Welcher Schalter sollte durch die Schutzvorrichtungen ausgelöst werden, um nur den beschädigten Bereich herauszusuchen? Natürlich "2". Aber immerhin fließt der Kurzschlussstrom in dieser Situation durch zwei Schalter - "1" und "2" (der Kurzschluss wird von der Quelle durch den Eingangsschalter "1" gespeist). Wie kann man also sicherstellen, dass nur Schalter „2“ ausgeschaltet ist, weil der Wert des Stroms, der durch diese Schalter fließt, fast gleich ist. Abhilfe schafft hier die Möglichkeit, am Automatikeingang „1“ eine künstliche Abschaltverzögerung einzustellen. Gleichzeitig hat der Schutz einfach keine Zeit zu arbeiten, seit dem Leitungswechsel „2“ schaltet den Kurzschlussstrom ohne Zeitverzögerung ab.

Des Weiteren:

• Was sind Überspannungsableiter und wo werden sie eingesetzt?
• Übersicht der Spannungsrelais RN-111, RN-111M, UZM-16.
• Ist es besser oder nicht Wechselrichter Spannungsstabilisatoren anderer ähnlicher Geräte?

Bauweisen und Arten selektiver Schutzsysteme

Basierend auf den oben genannten Prinzipien werden die wichtigsten Methoden und Arten des Entwurfs selektiver Schutzsysteme unterschieden.

Stromselektivität

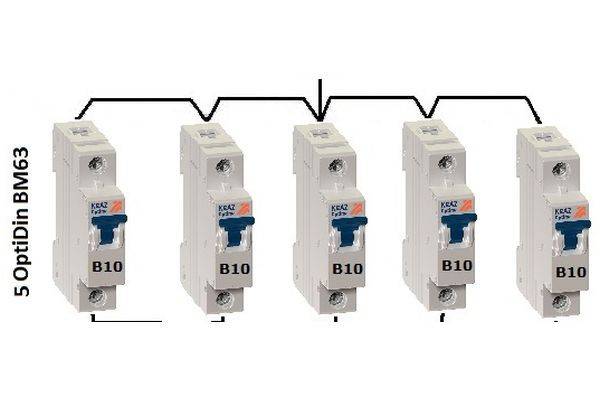

Im Netz sind Leistungsschalter mit unterschiedlichen Stromschwellen in Reihe geschaltet.

Das Prinzip der Konstruktion der Stromselektivität

Ein Beispiel wäre ein Netzwerk einer gewöhnlichen Wohnung oder eines Privathauses, wenn in der Schalttafel eine Einführungsmaschine für 25 A installiert ist, gefolgt von einer Zwischenmaschine für 16 A. An Steckdosen-Beleuchtungsgruppen oder Haushaltsgeräten mit separater Leitung werden Automaten mit einer Ansprechgrenze von 10 A installiert. Gleichzeitig können die Zeit- und andere Auslöseschwellen für diese Schutzschalter je nach Art der Last gleich oder unterschiedlich sein.

Stromselektive Schutzschaltung

Selektivität durch das Zeitintervall des Schutzbetriebs

In diesem Fall erfolgt die Konstruktion des Schutzes nach dem gleichen Prinzip wie beim Stromschutz, nur der bestimmende Parameter in Bezug auf die Selektivität ist die Auslösezeit der Leistungsschalter beim Erreichen des Schwellenwerts der Ströme.

Zeitselektives Schutzschema

Die Einführungsmaschine in der Schalttafel ist auf ein Reaktionsintervall von 1 Sekunde eingestellt, der Zwischenschalter hat ein Intervall von 0,5 Sekunden und vor der Last selbst automatische Maschinen mit einem Reaktionsintervall von 0,1 Sekunden.

• Zeitstromschutz ist eine Reihe von Elementen, die die Betriebsschwellenwerte für Strom und Zeit berücksichtigen, praktisch eine kombinierte Option zur Auswahl der oben aufgeführten Parameter;
• Zonenschutz - wenn das selektive Schutzprinzip auf einen separaten Abschnitt des Stromkreises angewendet wird;

Ein Beispiel für den Aufbau eines Zonenschutzsystems

Das logische Prinzip des Aufbaus eines selektiven Schutzes sieht das Vorhandensein eines Prozessors vor, der Signale von allen in der Schaltung in Reihe geschalteten Schutzelementen empfängt. Basierend auf diesen Daten trifft das Gerät eine Entscheidung und sendet ein Signal, um das Schutzelement in dem Bereich zu deaktivieren, in dem der Schwellenwert eines der kontrollierten Parameter überschritten wird;

System des selektiven Schutzes, das auf einem logischen Prinzip aufgebaut ist

Selektivität in Richtung - Wenn Schutzelemente in Stromrichtung in Reihe geschaltet sind, bildet eine Phasenverschiebung der Spannung einen Punkt in Richtung des Spannungsvektors. Somit reagiert das Relais auf Spannungsänderungen und Stromrichtungen nicht nur im Schutzinstallationsbereich, sondern auch entlang der gesamten Stromkreislinie von der Stromquelle.

Bei einem Kurzschluss auf der ersten Leitung wird diese abgeschaltet, während die zweite Leitung weiterarbeitet und umgekehrt, wenn auf der zweiten Leitung ein Fehler auftritt, wird die erste Leitung nicht abgeschaltet. Der Nachteil dieser Methode besteht darin, dass zusätzlich zu Leistungsschaltern Spannungswandler für jede Phase der Leitung montiert werden müssen.

Differentialprinzip beim Aufbau eines selektiven Schutzes

Dieses Verfahren wird in Schaltungen verwendet, in denen eine Last angeschlossen ist, die viel elektrische Energie verbraucht. Die Stromregelung erfolgt nur im Abschnitt A-B durch Spannungswandler. Tatsächlich werden Prozesse in einem kurzen Abschnitt des Netzwerks gesteuert, an dem die Last angeschlossen ist; Bei Überschreiten von Schwellenwerten werden bestimmte Geräte abgeschaltet, ohne andere Abschnitte zu beeinträchtigen.

Differentialschutzschaltung

Vorteil dieser Methode ist die hohe Geschwindigkeit und Empfindlichkeit gegenüber Parameteränderungen, als Nachteil sind die hohen apparativen Kosten zu nennen.

Alle oben genannten Methoden des selektiven Prinzips der Schutzkonstruktion ermöglichen die Lösung einer Reihe von Problemen beim Betrieb von Stromkreisen:

• Aufrechterhaltung der Funktionsfähigkeit von wartungsfähigen Abschnitten während des Auftretens einer Störung in angrenzenden Bereichen;
• Automatische Erkennung des Fehlerortes und Trennung vom funktionierenden Netz;
• Gewährleistung der Sicherheit des Personals, das elektrische Anlagen bedient.

Beim Aufbau eines selektiven Schutzes müssen die Grundprinzipien befolgt werden, alle Elemente werden auf die gleiche Spannung eingestellt, an den Kontrollpunkten sollten die kleinsten und größten Werte der Parameter im Kurzschlussfall berücksichtigt werden Konto.

Arten von selektiven Verbindungsschemata

Schutzausrüstung nach Selektivität ist in mehrere Typen unterteilt.Dazu gehören folgende Schutzarten:

• Komplett;
• teilweise;
• aktuell;
• vorübergehend;
• Zeit-Strom;
• Energie.

Jeder von ihnen muss separat behandelt werden.

Vollständiger und teilweiser Schutz

Bei einer solchen Schaltungssicherung werden die Geräte in Reihe geschaltet. Im Falle eines Überstroms wird der Automat in Betrieb genommen, der dem Fehler am nächsten ist.

Wichtig! Der teilselektive Schutz unterscheidet sich von der vollen Selektivität dadurch, dass er nur bis zum eingestellten Überstromwert anspricht.

Stromtyp-Selektivität

Stellen Sie die Größe der Ströme von der Quelle zur Last in absteigender Reihenfolge sicher, um den Betrieb der Stromselektivität sicherzustellen. Das Hauptmaß hier ist der Grenzwert der Strommarke.

Beispielsweise werden die Leistungsschalter ausgehend von der Stromquelle oder dem Eingang in der folgenden Reihenfolge installiert: 25 A, 16 A, 10 A. Alle Maschinen können die gleiche Betriebszeit haben.

Wichtig! Zwischen den Leistungsschaltern muss ein hoher Widerstand bestehen. Dann haben sie eine effektive Selektivität. Erhöhen Sie den Widerstand, indem Sie die Länge der Leitung erhöhen, einschließlich Abschnitten mit einem Draht mit kleinerem Durchmesser oder durch Einfügen einer Transformatorwicklung

Sie erhöhen den Widerstand, indem sie die Länge der Leitung erhöhen, einschließlich Abschnitte mit Draht mit kleinerem Durchmesser oder das Einfügen einer Transformatorwicklung.

Stromselektivität

Zeitliche und zeit-aktuelle Selektivität

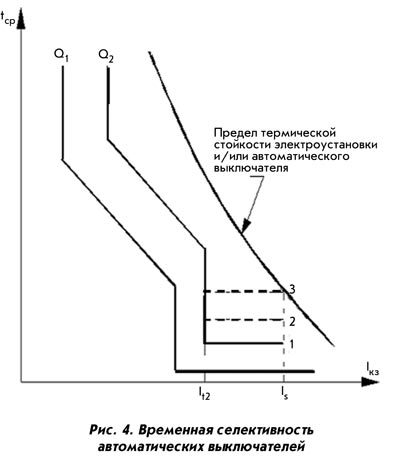

Was bedeutet zeitselektiver Schutz? Ein Merkmal dieses Aufbaus der Relaisschutzschaltung ist die Bindung an die Ansprechzeit jedes Schutzelements.Die Leistungsschalter haben die gleichen Nennströme, aber unterschiedliche Auslöseverzögerungen. Die Reaktionszeit nimmt mit zunehmender Entfernung von der Last zu. Beispielsweise ist der nächste so ausgelegt, dass er nach 0,2 s aktiviert wird. Bei Ausfall nach 0,5 s. der zweite sollte funktionieren. Das Werk des Dritten Leistungsschalter ist bewertet nach 1 Sekunde bei Ausfall der ersten beiden.

Zeitliche Selektivität

Die Zeit-Strom-Selektivität wird als sehr schwierig angesehen. Um es zu organisieren, müssen Sie Geräte der Gruppen auswählen: A, B, C, D. Gruppe A hat den höchsten Schutz (wird in Stromkreisen verwendet). Jede dieser Gruppen reagiert individuell auf die Stärke des elektrischen Stroms und die Zeitverzögerung.

Energieselektivität von Automaten

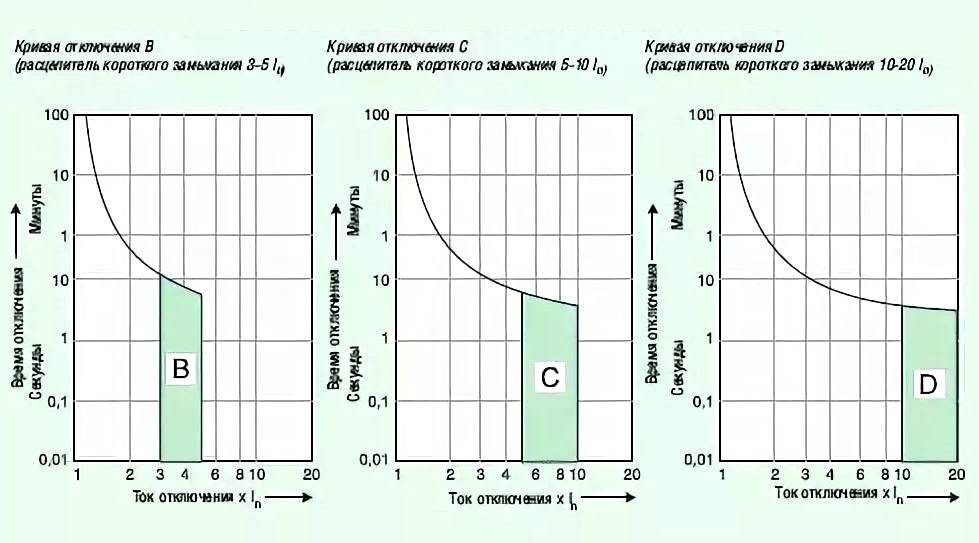

Dieser Schutz beruht auf den vom Hersteller festgelegten Eigenschaften der Schalter. Schnelle Auslösung - bevor die Kurzschlussströme ihr Maximum erreicht haben. Die Rechnung geht auf Millisekunden, es ist sehr schwierig, sich auf eine solche Selektivität zu einigen.

Energieselektivität

Was ist Zonenselektivität?

Die Definition dieser Abdeckung durch selektiven Schutz des Netzes ist mit der Besonderheit seines Aufbaus verbunden. Dies ist ein ziemlich teurer und komplizierter Weg. Als Ergebnis der Verarbeitung der von jedem Leistungsschalter kommenden Signale wird die Schadenszone bestimmt und die Auslösung erfolgt nur in ihr.

Information. Für die Anordnung eines solchen Schutzes ist zusätzliche Energie erforderlich. Das Signal von jedem Schalter wird an die Zentrale gesendet. Fahrten erfolgen durch elektronische Auslöser.

Solche Schaltungen werden am rationellsten in Industrieunternehmen eingesetzt, in denen Systeme hohe Kurzschlussströme und erhebliche Betriebsströme aufweisen.

Beispiel und Diagramm der Zonenselektivität

Bedeutung und Hauptaufgaben des selektiven Schutzes

Sicherer Betrieb und stabiler Betrieb elektrischer Anlagen sind die Aufgaben, die dem selektiven Schutz zugeteilt werden. Es berechnet und schneidet sofort den beschädigten Bereich ab, ohne die Stromversorgung zu gesunden Bereichen zu unterbrechen. Selektivität reduziert die Belastung der Installation und reduziert die Folgen eines Kurzschlusses.

Mit dem reibungslosen Betrieb von Leistungsschaltern werden Anforderungen an die Bereitstellung einer unterbrechungsfreien Stromversorgung und damit an den technologischen Prozess maximal erfüllt.

Bei Ausfall der automatischen Öffnungseinrichtung durch Kurzschluss erhalten die Verbraucher aufgrund der Selektivität Normalleistung.

Die Regel, dass der Wert des Stroms, der durch alle Verteilerschalter fließt, die nach der Einführungsmaschine installiert sind, kleiner ist als der angezeigte Strom der letzteren, ist die Grundlage des selektiven Schutzes.

Insgesamt können diese Nennwerte mehr sein, aber jeder einzelne muss mindestens eine Stufe niedriger sein als der Einführungsbetrag. Wenn also ein 50-Ampere-Automat am Eingang installiert ist, wird daneben ein Schalter mit einer Stromstärke von 40 A installiert.

Der Leistungsschalter besteht aus folgenden Elementen: Hebel (1), Schraubklemmen (2), bewegliche und feste Kontakte (3, 4), Bimetallplatte (5), Einstellschraube (6), Magnetspule (7), Lichtbogenkammer ( 8) , Riegel (9)

Schalten Sie mit dem Hebel den Stromeingang zu den Klemmen ein und aus. Kontakte werden an die Klemmen gebracht und fixiert. Der bewegliche Kontakt mit der Feder dient zum schnellen Öffnen, und der Stromkreis ist über einen festen Kontakt damit verbunden.

Das Abschalten, falls der Strom seinen Schwellwert überschreitet, erfolgt durch Erwärmung und Verbiegung der Bimetallplatte sowie des Elektromagneten.

Die Betriebsströme werden mit der Einstellschraube eingestellt. Um das Auftreten eines Lichtbogens während des Öffnens von Kontakten zu verhindern, wurde ein Element wie ein Lichtbogenschacht in den Stromkreis eingeführt. Es gibt eine Verriegelung, um den Körper der Maschine zu befestigen.

Selektivität als Merkmal des Relaisschutzes ist die Fähigkeit, einen fehlerhaften Systemknoten zu erkennen und ihn vom aktiven Teil des EPS zu trennen.

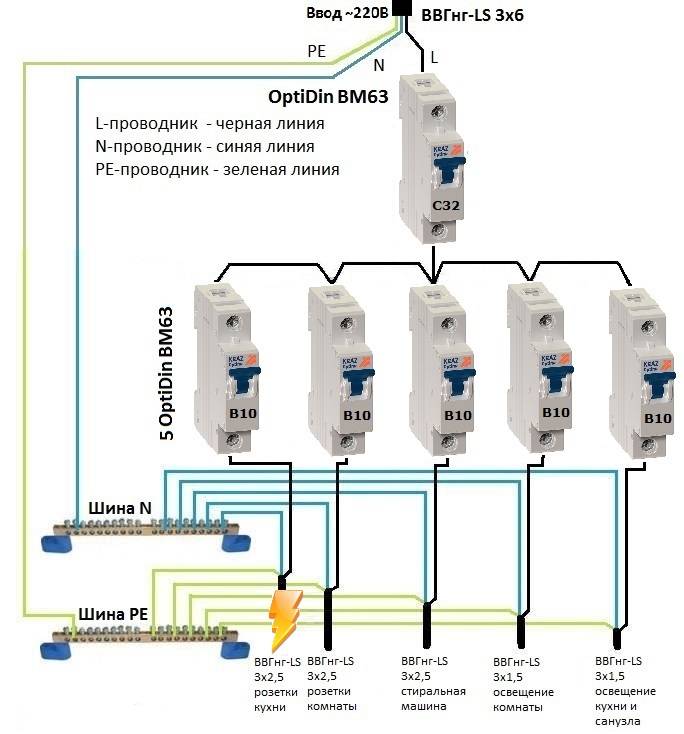

Hier ist ein Diagramm des Schildes, das deutlich zeigt, wie die Last in der Wohnung verteilt ist. Bevor Sie die Maschine installieren, müssen Sie die Gesamtleistung der Geräte berechnen, die daran angeschlossen werden

Die Selektivität von Automaten ist ihre Eigenschaft, abwechselnd zu arbeiten. Wenn dieses Prinzip verletzt wird, erhitzen sich sowohl Leistungsschalter als auch elektrische Leitungen.

Infolgedessen kann es zu einem Kurzschluss in der Leitung, einem Durchbrennen von Schmelzkontakten und einer Isolierung kommen. All dies führt zum Ausfall von Elektrogeräten und zu einem Brand.

Angenommen, es gibt einen Notfall auf einer langen Stromleitung. Gemäß der Hauptregel der Selektivität feuert der Automat, der der Schadensstelle am nächsten ist, zuerst.

Wenn in einer gewöhnlichen Wohnung in einer Steckdose ein Kurzschluss auftritt, sollte der Schutz der Leitung, zu der diese Steckdose gehört, auf die Abschirmung wirken. Geschieht dies nicht, ist der Leistungsschalter auf dem Schild an der Reihe und erst danach - der Einführungsschalter.

Grundlegende Definitionen

Die Definition der Selektivität ist in GOST IEC 60947-1-2014 "Niederspannungsverteilungs- und -steuergeräte - Teil 1. Allgemeine Regeln" angegeben.

"Selektivität für Überströme (2.5.23)

Abstimmung der Ansprechcharakteristik von zwei oder mehr Überstrom-Schutzeinrichtungen, so dass bei Überströmen innerhalb eines bestimmten Bereichs nur die für diesen Bereich ausgelegte Einrichtung auslöst und die anderen nicht auslösen“, wobei unter Überstrom zu verstehen ist a Strom mit einem höheren Wert als der Nennstrom verursacht durch irgendeine Ursache (Überlast, Kurzschluss usw.). Es besteht somit eine Selektivität zwischen zwei in Reihe geschalteten Leistungsschaltern in Bezug auf den Überstrom, der durch beide Leistungsschalter fließt, wobei der lastseitige Leistungsschalter öffnet, um den Stromkreis zu schützen, und der versorgungsseitige Leistungsschalter geschlossen bleibt, um den Rest der Installation mit Strom zu versorgen . Definitionen der vollständigen und teilweisen Selektivität sind dagegen in GOST R 50030.2-2010 "Niederspannungsverteilungs- und -steuergeräte - Teil 2. Leistungsschalter" enthalten.

"Gesamtselektivität (2.17.2)

Überstromselektivität, wenn bei Reihenschaltung zweier Überstromschutzgeräte das lastseitige Gerät Schutz bietet, ohne das zweite Schutzgerät auszulösen.

"Teilselektivität (2.17.3)

Überstromselektivität, wenn bei Reihenschaltung zweier Überstromschutzeinrichtungen die lastseitige Einrichtung bis zu einem bestimmten Überstromwert Schutz bietet, ohne dass die zweite Schutzeinrichtung auslöst.“

Von vollständiger Selektivität kann gesprochen werden, wenn die Selektivität für jeden in der Anlage möglichen Überstromwert gewährleistet ist. Von voller Selektivität zwischen zwei Leistungsschaltern spricht man, wenn die Selektivität zum kleineren der Icu-Werte der beiden Leistungsschalter gewährleistet ist, da der maximale unbeeinflusste Kurzschlussstrom (SC) der Anlage in jedem Fall kleiner oder kleiner sein wird gleich dem kleinsten Icu-Wert der beiden Leistungsschalter.

Von Teilselektivität spricht man, wenn die Selektivität nur bis zu einem bestimmten Stromwert Is (Selektivitätsgrenze) gegeben ist. Übersteigt der Strom diesen Wert, ist die Selektivität zwischen den beiden Leistungsschaltern nicht mehr gewährleistet.

Von teilweiser Selektivität zwischen zwei Leistungsschaltern spricht man, wenn die Selektivität bis zu einem bestimmten Is-Wert erreicht wird, der kleiner ist als die Icu-Werte der beiden Leistungsschalter. Ist der maximal unbeeinflusste Kurzschlussstrom der Anlage kleiner oder gleich dem Selektivitätsstrom Is, spricht man von voller Selektivität.

Beispiel

Es werden die folgenden zwei Leistungsschalter betrachtet:

• Auf der Versorgungsseite XT4N250 TMA100 (Icu=36 kA);
• Lastseitig S200M C40 (Icu=15 kA).

Aus den „Protection and Control Coordination Tables“ ist ersichtlich, dass die volle Selektivität (T) zwischen zwei Leistungsschaltern gewährleistet ist. Damit ist eine Selektivität bis 15 kA gegeben, d.h. der kleinere der beiden Icu-Werte.

Offensichtlich wird der maximal erwartete Strom K3 am Installationsort des Leistungsschalters S200M C40 kleiner oder gleich 15 kA sein.

Betrachtet werden nun die beiden folgenden Leistungsschalter:

• Auf der Versorgungsseite XT4N250 TMA80 (Icu=36 kA);
• Lastseitig S200M C40 (Icu=15 kA).

Aus den „Zuordnungstabellen der Schutz- und Steuergeräte“ ist ersichtlich, dass die Selektivität zwischen zwei Leistungsschaltern Is = 6,5 kA beträgt.

Das bedeutet, dass bei einem maximalen unbeeinflussten Kurzschlussstrom auf der Lastseite des Leistungsschalters S200M C40 unter 6,5 kA volle Selektivität und bei einem höheren Kurzschlussstrom teilweise Selektivität gegeben ist , d.h. nur für Kurzschlüsse mit Strömen unter 6,5 kA, während für Kurzschlüsse mit Strömen zwischen 6,5 und 15 kA das Versagen des versorgungsseitigen Leistungsschalters nicht garantiert ist.

Vorteile der Kaskadierung

Die Strombegrenzung kommt allen nachgeschalteten Stromkreisen zugute, die durch den entsprechenden strombegrenzenden Leistungsschalter gesteuert werden.

Dieses Prinzip bringt keine zusätzlichen Einschränkungen mit sich, d. Strombegrenzende Leitungsschutzschalter können überall in einer elektrischen Installation installiert werden, wo die nachgeschalteten Stromkreise nicht ausreichend geschützt sind.

Vorteile:

• Vereinfachung der Berechnung von Kurzschlussströmen;
• eine größere Auswahl an nachgeschalteten Schaltgeräten und Haushaltsgeräten;
• die Verwendung von Schaltgeräten und Haushaltsgeräten, die für leichtere Betriebsbedingungen ausgelegt und daher kostengünstiger sind;
• Platzersparnis, da Geräte, die für niedrigere Ströme ausgelegt sind, normalerweise kompakter sind.

Bestimmung der Selektivität von Leistungsschaltern

Die Definition von "Selektivität" impliziert einen Schutzmechanismus und das reibungslose Funktionieren einiger Geräte, die aus separaten Teilen bestehen, die in Reihe miteinander verbunden sind.Als solche Geräte dienen häufig verschiedene Arten von automatischen Geräten, Sicherungen, RCDs usw. Das Ergebnis ihrer Arbeit besteht darin, die Verbrennung elektrischer Mechanismen im Falle einer Bedrohung zu verhindern.

Wie sieht das Gerät aus?

Beachten Sie! Der Vorteil dieses Systems besteht darin, dass nur die erforderlichen Abschnitte abgeschaltet werden können, während der Rest des Systems in Betrieb bleibt. Einzige Bedingung ist die Konsistenz der Schutzeinrichtungen untereinander

Zonenschutzschema

Selektivitätskarte

Erwähnen Sie unbedingt die Selektivitätskarte, die Sie für den Überstromschutz „wie Luft“ benötigen. Die Karte selbst ist ein spezifisches Schema, das in Achsen eingebaut ist, wo alle Sätze von Zeit-Strom-Eigenschaften der installierten Geräte angezeigt werden. Nachfolgend finden Sie ein Beispiel:

Wir haben bereits gesagt, dass alle Schutzgeräte der Reihe nach angeschlossen werden müssen. Und die Karte zeigt die Eigenschaften dieser speziellen Geräte. Die Hauptregeln für das Ziehen von Karten sind: Schutzeinstellungen müssen von einer Spannung stammen; der Maßstab muss so gewählt werden, dass alle Grenzpunkte sichtbar sind; es ist notwendig, nicht nur die Schutzeigenschaften anzugeben, sondern auch die maximalen und minimalen Indikatoren für Kurzschlüsse an den Entwurfspunkten des Stromkreises.

Es ist anzumerken, dass in der heutigen Praxis das Fehlen von Selektivitätskarten in Projekten fest verankert ist, insbesondere bei niedrigen Spannungen. Und dies ist ein Verstoß gegen alle Designstandards, der letztendlich das Ergebnis eines Stromausfalls bei den Verbrauchern ist.
