Wir machen einen Sandwich-Schornstein mit unseren eigenen Händen richtig

Vorteile und Nachteile

Unter industriellen Bedingungen werden rostfreie Produkte für die Innenschicht des Sandwichs und Rohre aus verzinktem Stahl für die Außenschicht verwendet. In diesem Fall wird die Innenkontur mit einer Wärmedämmung abgedeckt und in den Außenzylinder gelegt. Als Ergebnis funktioniert eine solche Struktur ziemlich effizient und effizient.

Die Installation eines Schornsteins aus Sandwichprodukten erfordert nicht viel Zeit und Mühe - alle Arbeiten können an einem Tag erledigt werden. Im Folgenden sind einige der Vor- und Nachteile solcher Rohre aufgeführt.

Zu den Vorteilen solcher Strukturen gehören:

• Multitasking - Sie können solche Rohre in Gebäuden aus beliebigen Materialien verwenden;
• nehmen Sie ein Minimum an Platz ein;
• einfacher Transport;
• selbst ein Anfänger im Baugewerbe kann ein Sandwichrohr installieren, da es sehr einfach und schnell ist;
• prägnantes und angenehmes Erscheinungsbild;
• Brandschutz ist in diesem Indikator eine der besten Optionen für Schornsteine.
• das vorhandene Dachstuhlsystem stellt keine Hindernisse für die Installation eines Sandwichrohrs dar;
• Aufgrund des Vorhandenseins mehrerer Schichten sammelt sich in einem solchen Rohr viel weniger Ruß an und es bildet sich fast kein Kondensat, sodass eine Reinigung viel seltener erforderlich ist.
• Ein Sandwichrohr kann die Bewohner vollständig vor den Auswirkungen giftiger Verbrennungsprodukte schützen.

Aber es gibt nur sehr wenige Nachteile bei solchen Strukturen, obwohl sie immer noch existieren:

• der Preis einer Sandwichpfeife ist ziemlich hoch;
• die optimale Lebensdauer solcher Produkte beträgt nur etwa 15 Jahre.

Wenn Sie mit Ihren eigenen Händen eine Sandwichpfeife herstellen möchten, kostet Sie ein solcher Schornstein viel weniger als beispielsweise aus Ziegeln. In diesem Fall stellt sich ein absolut zuverlässiger Schornstein heraus, und es sollte keine Schwierigkeiten bei der Installation und Montage geben.

Geeignete Materialien

Auf den ersten Blick scheint es, dass alle Sandwichkamine genau gleich sind. Diese Meinung ist jedoch falsch. Es ist zu beachten, dass solche Produkte mit unterschiedlichen Qualitätsstufen hergestellt werden. Es wird nicht empfohlen, Produkte zu kaufen, die sich nur auf ihr Aussehen konzentrieren.

Es ist wichtig, auf die Stahlsorte und ihre Qualität zu achten und zu überlegen, wie geeignet sie für den Bau eines vertikalen Kanals ist. Wenn Sie sich Websites ansehen, die dem Bau eines Rohrgeräts zum Entfernen von Verbrennungsprodukten gewidmet sind, finden Sie viele Fotobeispiele, die eine vollständig ausgebrannte Stahlkonstruktion zeigen. Die Verformung eines solchen Rohres kann zu einem Brand oder einer schweren Kohlenmonoxidvergiftung führen.

Die Verformung eines solchen Rohres kann zu einem Brand oder einer schweren Kohlenmonoxidvergiftung führen.

Wenn Sie sich Websites ansehen, die dem Bau eines Rohrgeräts zum Entfernen von Verbrennungsprodukten gewidmet sind, finden Sie viele Fotobeispiele, die eine vollständig ausgebrannte Stahlkonstruktion zeigen. Die Verformung eines solchen Rohres kann zu einem Brand oder einer schweren Kohlenmonoxidvergiftung führen.

Wenn wir uns die Bilder ansehen, können wir den Schluss ziehen, dass für das zylindrische Produkt das falsche Metall verwendet wurde.

Damit Ihnen das nicht passiert, schauen wir uns die Edelstahlsorten an, aus denen Sie selbst einen Sandwich-Schornstein montieren können:

1. AISI 430. Es gilt als die billigste Metallmarke. Es ist gut, das äußere Gehäuse des Systems daraus zu machen. Dieser Stahl ist beständig gegen alle Wetterbedingungen. Dieses Material ist jedoch nicht für die Herstellung von Innenkanälen geeignet. Das Metall lässt sich nicht gut schweißen, daher wird es ziemlich schwierig sein, zuverlässige Schweißnähte zu erhalten.
2. AISI 439. Diese Sorte unterscheidet sich von der vorherigen in ihrer Zusammensetzung: Titanzusätze sind darin enthalten. Das Material zeichnet sich durch erhöhte mechanische Festigkeit und Korrosionsbeständigkeit aus. Schornsteinrohre aus solchem ​​Stahl können in Gasgeräten, Festbrennstofföfen sowie Kesseln mit geringer Leistung installiert werden.
3. AISI 316. In der Zusammensetzung des Stahls sind spezielle Legierungszusätze enthalten, wodurch das Metall einen Korrosionsschutz erhalten hat. Nickel mit Molybdän schützt es vor hochaggressiven Säuren. Diese Stahlsorte hat eine hohe Hitzebeständigkeit. Rohre aus diesem Material eignen sich für den Einbau in alle Gaskessel, unabhängig von ihrer Leistung.
4. AISI 304.Der Stahl ähnelt der vorherigen Sorte, seine Zusammensetzung enthält jedoch eine geringere Anzahl von Legierungskomponenten. Die Kosten für ein solches Metall auf dem Markt sind viel niedriger als bei seinen Gegenstücken. Die Qualität des Materials ist nicht hoch.
5. AISI 316i, 321. Diese Marken gelten als die vielseitigsten. Sie haben keine Angst vor Korrosion und zeichnen sich durch eine hohe Duktilität aus. Darüber hinaus sind diese Stahlsorten in der Lage, Temperaturen von bis zu 850 Grad standzuhalten.
6. AISI 310S. Diese Legierung gilt als die teuerste und hochwertigste. Stahl hat eine hohe Hitzebeständigkeit und die Fähigkeit, Temperaturen von 1000 Grad standzuhalten. Diese Eigenschaften ermöglichen die Verwendung des Materials in Schornsteinen, die an Pyrolysekesseln installiert sind, die eine hohe Leistung entwickeln.

Jeder hochwertige Sandwich-Schornstein hat immer eine technische Dokumentation, die notwendigerweise alle Arten von Stahlsorten auflistet, die zur Herstellung des Systems verwendet wurden.

Wenn eine solche Dokumentation fehlt, gibt es Grund zu der Annahme, dass das vorgeschlagene Gerät eine hochwertige Fälschung ist.

Es gibt auch eine andere Möglichkeit, Edelstahl zu erkennen. Wenn der Stahl viele Legierungszusätze enthält, zieht er keinen Magneten mehr an: Er gleitet einfach über die Oberfläche des Produkts.

Wenn das Rohr magnetisch ist, dann haben Sie ein gewöhnliches Metall, das nichts mit Edelstahl zu tun hat.

Auswahl des Innendurchmessers des Rohrs

Die richtige Wahl dieses Wertes hängt von den Parametern der Heizungsanlage ab. Zur Bestimmung des Querschnitts einer zylindrischen Struktur wurde ein spezielles Berechnungsverfahren entwickelt, bei dem die Wärmeleistung der Ausrüstung zugrunde gelegt wird. Die Berechnungsformeln sind recht komplex, sodass Sie einfach die gemittelten Werte verwenden können:

Bei der Bestimmung des Rohrdurchmessers ist es wichtig, die Abmessungen der Schicht und die Art der Wärmedämmung zu berücksichtigen. Am besten geeignet sind wärmeisolierende Materialien eines der bekanntesten Hersteller der Welt:

• PAROC-ROB 80t;
• MAT 30;
• DRAHTMATTE AUS STEINWOLLE 80.

Alle diese Marken sind Basaltwolle, die sich durch Brandsicherheit auszeichnet.

Die Dicke der Isolierung wird in Abhängigkeit von der Art der Heizgeräte ausgewählt. Dabei wird die mittlere Erwärmungstemperatur der Abgase berücksichtigt.

Die Tabelle zeigt einige gemittelte Daten:

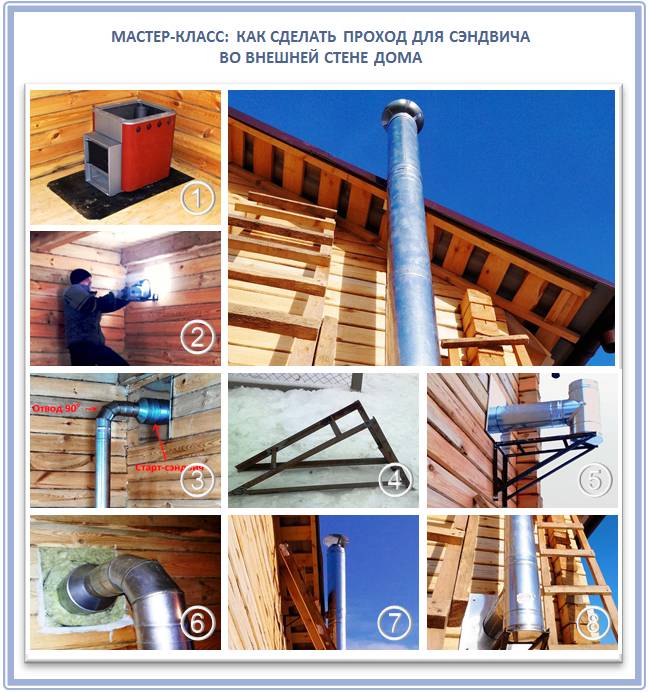

Organisation des Knotens durch die Wände des Hauses oder Bades

Heutzutage wird die Installation eines Sandwich-Schornsteins hauptsächlich auf zwei Arten praktiziert: im Haus oder im Freien. In der Tat sieht man immer öfter, dass Schornsteine ​​​​direkt durch die Wand zur Straße und vom ersten Stock aus montiert werden - und von dort aus bereits senkrecht nach oben gerichtet sind. Und das macht Sinn: So kühlt der Schornstein viel schneller ab und geht nicht durch feuerfeste Decken und Dächer. Ein durch den Dachboden ragender Schornstein dient hingegen meist als zusätzliches Heizelement. Aber die Brandgefahr wird hier natürlich schon höher sein.

Sie werden überrascht sein, aber tatsächlich ist die Außenhülle eines Edelstahl-Sandwiches nicht weit von der Temperatur eines Einkreis-Schornsteins entfernt. Schließlich wurde ein solcher Schornstein ursprünglich entwickelt, um den Luftzug zu verbessern, und daher haben die aus dem Ofen austretenden Gase normalerweise eine Temperatur von 800 Grad Celsius, und das Außengehäuse kann sich auf bis zu 300 Grad erwärmen! Und das ist weit entfernt von einer feuerfesten Oberfläche.

Ein moderner Sandwich-Schornstein wird sowohl durch das Dach als auch direkt durch die Wände eines Wohnhauses geführt:

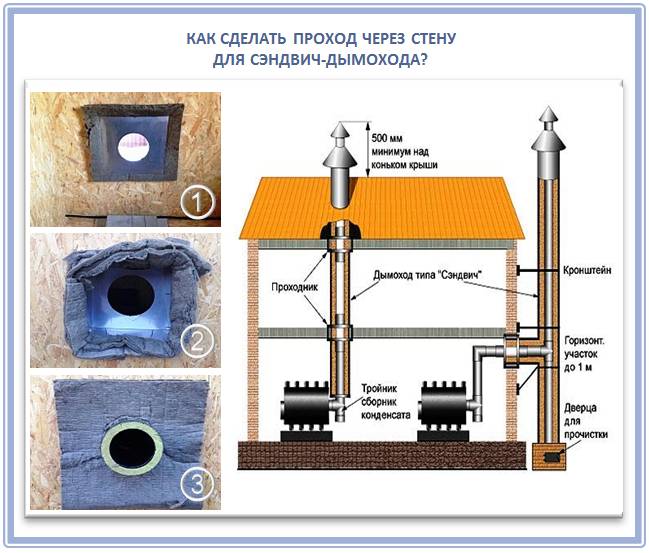

Sie können den Knoten in dieser Abbildung genauer sehen:

Die folgende Schritt-für-Schritt-Anleitung hilft Ihnen also, den richtigen Durchgangswinkel des Sandwich-Schornsteins durch die Wände zu organisieren:

• Schritt 1. Bevor Sie mit der Arbeit beginnen, berechnen Sie unbedingt die Länge des horizontalen Sandwichrohrs, das durch die Wand geführt werden muss. Und berücksichtigen Sie das T-Stück, das Sie installieren werden. Berechnen Sie die Dachneigung so, dass der Schornstein später nicht zu nah an der Traufe landet.
• Schritt 2. Füllen Sie den Kasten, den Sie in die Wand einsetzen, mit nicht brennbarem Basaltmaterial.
• Schritt 3. Verschließen Sie die Durchgangsbaugruppe mit einem Deckel, sodass die Dichtung aus Basaltkarton sichtbar bleibt.
• Schritt 4. Schließen Sie die Kanten einer solchen Montageabdeckung mit einem Gehäuse aus den Komponenten der Außendekoration des Hauses, z. B. Abstellgleis.
• Schritt 5. Behandeln Sie die Kanten der Box mit einem farblosen Dachdichtmittel.
• Schritt 6 Installieren Sie eine Revision am Austritt des Schornsteins aus der Wand.
• Schritt 7. Befestigen Sie den Schornstein mit speziellen Wandhalterungen, eine alle 1,5 bis 2 Meter.
• Schritt 8. Nachdem Sie das Rohr installiert haben, überprüfen Sie seine Vertikalität mit einer Wasserwaage.
• Schritt 9. Achten Sie darauf, dass die Naht zum Haus zeigt.

Schließlich klingt die wichtigste Regel so: Der Schornsteindurchgang durch die Wand eines Hauses oder Bades sollte so gut wie möglich vor Feuer geschützt werden. Hier ist ein gutes Beispiel für einen solchen Knoten:

Damit das horizontale Element des Sandwich-Schornsteins sicher installiert werden kann, muss es ordnungsgemäß mit einer Metallecke gestützt werden:

Spezielle Konstruktionen helfen auch dabei, einen solchen Schornstein in einer streng vertikalen Position an der Wand zu befestigen:

Glauben Sie mir, zu diesem Zeitpunkt ist die Arbeit noch nicht beendet, insbesondere wenn Ihr Schornstein ein komplexes Design haben wird (was wir Ihnen dringend empfehlen):

Wo kann ich ein Sandwichrohr für einen Schornstein kaufen?

Da der Betrieb eines Gaskessels direkt von der Funktion des Schornsteinsystems abhängt, müssen für die Montage eines Sandwich-Schornsteins hochwertige und bewährte Rohre gekauft werden. Nur solche Produkte können eine sichere und effiziente Entfernung von Abgasen garantieren, das Eindringen von Rauch in den Raum und das Auftreten von Rückzug verhindern.

Es ist sehr rentabel, die notwendigen Waren über die Websites der Hersteller zu kaufen: Sie können das Sortiment in entspannter Atmosphäre studieren, eine vergleichende Analyse der Preise verschiedener Hersteller durchführen und sich vor allem bei der Auswahl eines für eine bestimmte Ausrüstung geeigneten Modells fachmännisch beraten lassen . Viele Online-Shops schließen die Lieferung von Waren in ihre Dienstleistungen ein.

In der Regel bieten viele Schornsteinrohrfirmen eine professionelle Schornsteinmontage an. Der Preis für die Arbeiten hängt von der Dicke der Wände, dem Material, aus dem die Rohre bestehen, dem Vorhandensein eines Durchgangs durch die Wand für den Schornstein, der Konfiguration und der Dacheindeckung ab. Der geschätzte Preis für die Installation eines Schornsteins aus Sandwichrohren beträgt 1900 Rubel. für 1 laufenden Meter Abfahrt des Vermessers, Anschluss der Ausrüstung, Brandschutzarbeiten sind nicht in den Preisen für die Installation von Schornsteinen aus Sandwichrohren enthalten.

Schornstein aus Edelstahl

Stufe drei. Kaminbefestigung

Alle Bögen und andere Teile der Struktur sind mit Klammern verbunden, und das T-Stück ist zusätzlich mit Klammern befestigt. Wenn die Oberseite der Struktur nicht fixiert ist, ist sie zusätzlich mit mindestens denselben Dehnungsstreifen versichert.Eine zusätzliche Befestigung der Andockelemente sieht etwa so aus: Die Rohre werden mittels Schellen aneinander fixiert, bei anderen Elementen (wie z. B. einem Adapter) aber auch Schellen, aber auf beiden Seiten.

Beachten Sie! Die Halterung für das Schornsteinrohr kann auf Wunsch mit eigenen Händen hergestellt werden. Dazu wird ein Paar Ecken genommen (5 bzw. 3 Zentimeter) und alles mit einer elektrischen Bohrmaschine, einem Schleifer und M-8- und M-10-Schrauben gebaut

Berechnung der Parameter des Schornsteins

Grundlage für die Berechnung der Höhe und des Durchmessers des Schornsteins ist die Leistungsanzeige.

Die Höhe des Schornsteins wirkt sich direkt auf die Leistung des Kessels oder Ofens aus. Bei Haushaltsgeräten sind es 5 m. Diese Eigenschaft ist in den Anforderungen von SNiP für Öfen in Wohngebäuden vorgesehen. Die Messung erfolgt vom Rost des Gerätes bis zur Kappe. Bei geringerer Höhe sorgt der natürliche Luftzug im Ofen nicht für eine effiziente Verbrennung des Brennstoffs, er raucht und erzeugt nicht die optimale Wärmemenge. Die Möglichkeit, die Höhe zu erhöhen, ist jedoch begrenzt. Durch den natürlichen Widerstand der Rohrwände wird die Luft langsamer, wenn der Kanal zu lang ist, was auch zu einer Verringerung des Schubs führt.

Regeln für die Auswahl der Länge des Schornsteins

Bei einem Privathaus basiert die Berechnung der Schornsteinhöhe auf bestimmten Regeln:

1. Das Rohr muss mindestens 5 m lang sein.
2. Überstand des Schornsteinendes über einem herkömmlich Flachdach um mindestens 50 cm.
3. Bei einem Schrägdach, einem Rohr, dessen Achse nicht weiter als 1,5 m vom First entfernt ist, und bei Aufbauten ab ihrem höchsten Punkt beträgt der Überschusswert 0,5 m.
4. Wenn der Abstand zum First 1,5–3,0 m beträgt, sollte das Ende des Rohrs nicht niedriger als das Niveau des Firsts sein.
5. Beim Entfernen des Schornsteins in einem Abstand von mehr als 3 m vom First, insbesondere bei der Installation im Freien, muss der Winkel zwischen dem Horizont und der bedingten Geraden zwischen dem First und dem Rohrende mindestens 10 Grad betragen.

Die Höhe des Rohres hängt von seinem Standort ab.

Berechnung des Schornsteinquerschnitts

Das folgende Verfahren zur Bestimmung der Größe des Kanals gilt für einen kreisförmigen Abschnitt. Es ist die optimale Form, da sich die Rauchgase nicht in einem monolithischen geraden Strahl bewegen, sondern die Strömung verwirbelt wird und sie sich spiralförmig bewegen. In rechteckigen Kanälen bilden sich an den Ecken Wirbel, die die Bewegung von Gasen verlangsamen. Zur Berechnung des Querschnitts ist das Ergebnis mit 1,5 zu multiplizieren.

Folgende Ausgangsdaten benötigen Sie:

1. Ofenleistung, d. h. die Wärmemenge, die das Gerät pro Zeiteinheit bei Volllast erzeugt.
2. Die Rauchgastemperatur am Ausgang des Ofens wird normalerweise im Bereich von 150–200 Grad angenommen.
3. Die Bewegungsgeschwindigkeit von Gasen durch den Kanal (beträgt 2 m / s).
4. Schornsteinhöhe.
5. Der Wert des natürlichen Luftzugs (beträgt 4 MPa pro 1 m des Rauchkanals).

Die Abhängigkeit der Größe des Kaminabschnitts von der verbrannten Brennstoffmenge ist offensichtlich.

Rauch bewegt sich nicht in einer geraden Linie

Um die Berechnung durchzuführen, müssen Sie die umgerechnete Kreisflächenformel verwenden: D2 \u003d 4 x S * Pi, wobei D der Durchmesser des Rauchkanals ist, S die Querschnittsfläche ist, Pi die Zahl pi gleich 3,14 ist .

Zur Berechnung der Querschnittsfläche muss das Gasvolumen am Ort ihres Austritts aus dem Ofen in den Schornstein bestimmt werden.Dieser Wert wird in Abhängigkeit von der verbrannten Kraftstoffmenge berechnet und aus dem Verhältnis Vgas \u003d B x Vtop x (1 + t / 273) / 3600 bestimmt, wobei Vgas das Volumen der Gase ist, B die verbrannte Kraftstoffmenge ist. Vtop ist ein tabellarischer Koeffizient, der in GOST 2127 zu finden ist, t ist die Temperatur der Gase am Ausgang des Ofens, ein Wert, der normalerweise im Bereich von 150–200 Grad liegt.

Die Querschnittsfläche wird durch das Verhältnis des Volumens der vorbeiströmenden Gase zur Geschwindigkeit ihrer Bewegung bestimmt, dh gemäß der Formel S \u003d Vgas / W. In der endgültigen Version wird der gewünschte Wert durch die Beziehung D2 = Vgasx4/PixW bestimmt.

Nachdem Sie die erforderlichen Berechnungen durchgeführt haben, erhalten Sie das Ergebnis: Der Durchmesser des Schornsteins sollte 17 cm betragen.Dieses Verhältnis gilt für einen Ofen, in dem 10 kg Brennstoff pro Stunde mit einem Feuchtigkeitsgehalt von 25% verbrennen.

Die Berechnung erfolgt für Fälle, in denen nicht standardmäßige Heizgeräte verwendet werden. Wenn die Leistung des Geräts bekannt ist, reicht es aus, die von Spezialisten empfohlenen Parameter des Schornsteins anzuwenden:

• für Geräte mit einer Leistung bis 3,5 kW - 140 x 140 mm;
• bei 3,5–5,0 kW - 140 x 200 mm;
• bei einer Leistung von 5,0–70 kV - 200 x 270 mm.

Bei Schornsteinen mit kreisförmigem Querschnitt sollte seine Fläche nicht kleiner sein als der berechnete Wert eines rechteckigen.

Herstellungsverfahren

Die Erstellung einer solchen Struktur steht jeder Person mit minimalen Baukenntnissen zur Verfügung. Um ein Sandwich-System herzustellen, benötigen Sie:

• Metallrohr;
• verzinkte Stahlbleche;
• Steinwolle.

Das Design des Geräts ist ein zylindrisches Produkt, das allseitig mit Steinwolle verschlossen ist. Von oben ist die Struktur mit verzinkten Blechen umwickelt.In den meisten Fällen ist die Außenhülle des Schornsteins vorgefertigt und besteht aus mehreren Teilen. Daher erfordern die Verbindungen von Strukturelementen erhöhte Aufmerksamkeit.

Die Befestigung von verzinktem Eisen erfolgt mit speziellen Flöhen, Sie können jedoch auch normale Schrauben verwenden. Die Befestigung muss vollständig erfolgen, d. h. es wird nicht nur ein Blech befestigt, sondern auch alle angrenzenden Metallteile.

Bei der Herstellung eines Sandwich-Schornsteins wählt jeder Handwerker selbstständig das passende Material aus. In diesem Fall muss die Marke des Kraftstoffaggregats berücksichtigt werden. Beispielsweise halten Warmwasserboiler die Temperatur der austretenden Gase innerhalb von 120 Grad. Für solche Geräte kann Mineralwolle zum Material der Wärmedämmung werden.

Ganz anders sieht es bei selbstgebauten Kaminen oder Festbrennstoffkesseln aus. Die Heiztemperatur in solchen Systemen kann 800 Grad erreichen. Auf Steinwolle kann man in diesem Fall einfach nicht verzichten. Als Ersatz können Sie das Basaltanalog verwenden. Um ein schnelles Verbrennen des Innenrohrs zu vermeiden, muss es eine dicke Wand haben.

Das ideale Material für ein Sandwichrohr ist Edelstahl. Es hat bestimmte Eigenschaften, die es Ihnen ermöglichen, ein solches System über viele Jahre zu betreiben. Außerdem bleibt die Innenfläche des Edelstahlrohres immer glatt. Die durch dieses Produkt entweichenden Gase wirken sich nicht auf seine Wände aus, was wiederum die Effizienz des Schornsteins selbst erhöht.

Beim Verbinden der Wärmedämmung an der Längsseite können einige Probleme auftreten.Die Befestigung sollte mit Überlappung erfolgen, nachdem zuvor ein Hinterschnitt in Höhe der halben Rohrwandstärke ausgeführt wurde, mit einer zusätzlichen Überlappung von ca. 10 cm, um eine gleichmäßige Geometrie zu erzielen.

Machen wir einen kleinen Vergleich. Eine hochwertige Sandwichkonstruktion mit einer Länge von 10 m kann für 20.000 Rubel erworben werden. Ein gewöhnliches Metallrohr kostet 6000 Rubel. Der Preis der Isolierung überschreitet nicht 2.125 Rubel. Für verzinkte Bleche müssen Sie 2.500 Rubel bezahlen. Der Gesamtbetrag beträgt 10.625 Rubel. In diesem Fall wird eine Ersparnis von 50 % erzielt. Natürlich sind auch unvorhergesehene Ausgaben möglich, also fügen wir weitere 6.000 Rubel hinzu. Aber es ist immer noch ziemlich profitabel.

Mit anderen Worten, 4000 r. in der Hosentasche, und ein Metallrohr mit 3,6 mm Wandstärke ist immer besser als eine Edelstahlkonstruktion mit 0,5 mm. Aus der obigen Berechnung ist ersichtlich, dass es sich lohnt, vor dem Bau eines Rauchkanals zu überlegen, woraus er am besten hergestellt wird.

Die wichtigsten Arten von Schornsteinen

Abhängig vom Herstellungsmaterial können Schornsteinsysteme in verschiedene Typen aus Metall (z. B. Gusseisen oder Edelstahl), Ziegel und Keramik unterteilt werden. Ein moderner Schornstein kann aus Verbundwerkstoffen bestehen und mehrschichtig aufgebaut sein.

Sie können die Modifikation des Schornsteins wählen, die am ehesten zu Ihrem Gebäude passt.

So ist zum Beispiel die billigste Option - ein Metallschornstein eignet sich am besten für die Anordnung von Heizsystemen für Heizräume oder Bäder, dh Nichtwohnräume. Ein solch sparsamer Ansatz ist jedoch für den Einsatz in einem Heim kaum ratsam. Die Metallstruktur hat eine schlechte Abdichtung der Fugen, wodurch Sie das Eindringen von Rauch in den Raum nicht beseitigen können.Außerdem hat das Metall nicht die attraktivste Lebensdauer, da es extrem instabil gegenüber Luftfeuchtigkeit ist.

Ein Rohr aus Mehrschichtverbundwerkstoffen ist zuverlässiger und alterungsbeständiger. Aber zwischen den Schichten eines solchen Rohres wird ein wärmeisolierendes feuerfestes Material platziert. Aufgrund ungerechtfertigter Einsparungen platzieren viele Hersteller einen minderwertigen Isolator in der Zwischenschicht, der nach einiger Zeit zu bröckeln beginnen kann. Achten Sie also beim Kauf einer solchen Pfeife genau auf den Ruf des Herstellers.

Am günstigsten ist es, einen Schornstein aus dünnwandigem Edelstahl zu bauen. Das geringe Gewicht eines solchen Rohrs ermöglicht es, es selbst mit Hilfe einer minimalen Menge an Befestigungsmaterial in der Struktur zu befestigen. Außerdem ist ein rostfreies Metallrohr sehr einfach zu verarbeiten - es kann mit einer gewöhnlichen Metallschere geschnitten werden.

äußerer Schornstein

Ein Keramikschornstein ist sehr schwierig zu installieren, da seine Installation nur zusammen mit dem ganzen Haus erfolgen kann. In dieser Hinsicht wird es äußerst selten verwendet, da das Bauteam einen Teil der Böden abbauen muss, um es in eine fertige Wohnung einzubauen.

Wie man wählt

Bei der Auswahl einer Sandwichpfeife müssen Sie Folgendes beachten:

• Die Qualität des Stahls, aus dem das Produkt hergestellt wird. Dies wirkt sich auf Indikatoren wie Hitzebeständigkeit und Lebensdauer aus.
• Wärmedämmungsmaterial und Dichte seiner Füllung: Es muss einer Erwärmungstemperatur von mindestens 700 °C standhalten.
• Die Qualität der Schweißnähte. Bevorzugen Sie bei Festbrennstofföfen (Kesseln) Produkte mit Laserschweißen - dies sorgt für die notwendige Dichtheit der Rohre.Wenn die Naht „gerollt“ ist, handelt es sich um Rohre für die Schornsteine ​​​​von Gaskesseln.

Die Innenschicht eines Sandwichrohres besteht meistens aus Edelstahl, da es die höchsten Temperaturen "aufnimmt" und durch Kondensat beeinträchtigt wird. Wenn das Innenrohr aus verzinktem Metall besteht, kann es zum Entfernen von Verbrennungsprodukten aus Gaskesseln verwendet werden.

Für feste Brennstoffe und noch mehr für Bäder ist die Verwendung unerwünscht. Im Prinzip ist es möglich, aber sehr bald müssen Sie den gesamten Schornstein austauschen. Die Außenkontur kann aus verschiedenen Materialien bestehen - verzinkter Stahl, Edelstahl, Kupfer, Polyester, Messing usw. Und auch hier ist es für Öfen, die nicht mit festen Brennstoffen betrieben werden, besser, Edelstahl zu verwenden, eine Verzinkung ist ebenfalls akzeptabel. Andere Materialien werden für Schornsteine ​​mit niedrigerer Temperatur oder für den Bau eines Lüftungssystems verwendet.

Die beste Edelstahlsorte für die Herstellung von Schläuchen ist 316 Ti, 321 und 310S sind universelle Edelstahlsorten. Daraus hergestellte Sandwiches können Temperaturen von 850 ° C standhalten, und letztere - mehr als 1000 ° C - haben eine hohe Hitzebeständigkeit, Plastizität und Haltbarkeit. Solche Elemente sind wünschenswert in den Schornsteinen von Saunaöfen und für Heizöfen, die mit Holz oder Kohle arbeiten.

Sandwich-Schornsteine ​​​​werden aus modularen Elementen verschiedener Konfigurationen zusammengesetzt

Bei einem Schornstein eines Saunaofens sind beide Rohre vorzugsweise aus Edelstahl, aber der Außenmantel muss nicht aus Edelstahl sein. Das wichtigste ist das Innenrohr. Die Wandstärke bei Edelstahl-Sandwiches kann 0,5 bis 1,0 mm betragen.Für einen Saunaofen eignen sie sich entweder mit einer Dicke von 1 mm (dieser besteht aus Edelstahl, der magnetisiert ist) oder 0,8 mm (dies ist, wenn er nicht magnetisiert ist). Wir nehmen keine 0,5 mm Wände ins Bad - das sind Sandwiches für Gaskessel. In Bädern brennen sie sehr schnell aus.

Wenn Sie über den Durchmesser des Schornsteins sprechen, meinen sie den Querschnitt des Innenrohrs. Sie sind auch unterschiedlich, aber am häufigsten beim Bau von Baderohren 115x200, 120x200, 140x200, 150x220 (Durchmesser der Innen- und Außenrohre in mm). Die Standardmodullänge beträgt 0,5 m - 1 m. Wählen Sie die Innengröße nach dem Durchmesser des Rauchkanalauslasses am Ofen und die Außengröße nach der Dicke der Wärmedämmung.

Die Dicke der Isolierschicht beträgt 25 bis 60 mm. Es ist klar, je mehr desto besser. Bei Saunaöfen sollte Basaltwolle als Wärmedämmung verwendet werden. Es ist Basalt. Glaswolle (dies ist auch Mineralwolle) kann nicht genommen werden: Sie kann bis zu 350 ° C standhalten. Bei höheren Temperaturen sintert es und verliert seine Eigenschaften. In Schornsteinen von Badeöfen sind die Temperaturen oft höher und 500-600 °C (je nach Ofentyp und Verbrennungsintensität) sind keine Seltenheit.

Um die Länge des Schornsteins zu bestimmen, müssen die folgenden Regeln berücksichtigt werden:

Die Höhe des Schornsteins hängt davon ab, wo er durch das Dach austritt

• der Rauchabzug muss mindestens 5 Meter lang sein, bei weniger muss ein elektrischer Rauchabzug angeschlossen werden;
• über einem Flachdach muss das Rohr mindestens 50 cm ansteigen;
• Wenn sich das Rohr weniger als 1,5 Meter vom First entfernt befindet, sollte seine Höhe 500 mm über dem First liegen.
• Wenn der Schornstein in einem Abstand von 1,5 bis 3 m vom First platziert wird, kann er bündig mit der oberen Dachgrenze und bei mehr als 3 Metern unter seiner Höhe mit einer Neigung von nicht mehr als 10 Grad installiert werden.
• Wenn sich Gebäude über dem Bad in der Nähe befinden oder angrenzen, muss das Rohr über diese Verlängerungen geführt werden.

Die Einhaltung dieser Regeln hilft Ihnen, die Länge des Schornsteins genau zu bestimmen. Schauen wir uns nun die Merkmale seiner Installation genauer an.

Installation eines Sandwich-Schornsteins - Tipps für Anfänger und nützliche Tricks + 119 Fotos

Ein hochwertiger Schornstein sorgt nicht nur für die Rauchableitung auf der Straße, sondern sorgt auch für die Sicherheit des Hauses und der Menschen.

Sandwich-Schornsteine ​​haben den höchsten Feuerwiderstand, das wärmedämmende Material hält den Schornstein ausreichend kalt und die perfekt aufeinander abgestimmten Abschnitte sind lückenlos verbunden, wodurch Rauch „absaugen“ kann.

Äußerlich besteht das Sandwichrohr aus Edelstahl, das der Witterung bestens standhält: Der Schornstein bleibt weitere 20 Jahre wie neu.

Warum heißt ein Schornstein Sandwich?

Sandwich-Schornsteine ​​​​werden in Meterabschnitten hergestellt, wobei jeder von ihnen aus drei Schichten besteht: innen, außen und dazwischen isolierend.

Für das Innere des Schornsteins wird ein hitzebeständiges Edelstahlrohr verwendet, das Molybdän enthält. Es verträgt Hitze perfekt und die Korrosionsschutzeigenschaften leisten bei Kondensat hervorragende Arbeit.

Die Außenschicht in einem Sandwich-Schornstein ist nicht wie das Innenrohr der Hitze ausgesetzt, daher verwenden günstigere Schornsteine ​​verzinktes Metall für die Außenschicht, während teurere auch Edelstahl verwenden, das haltbarer ist.

Die Dämmschicht besteht aus Basaltwolle oder Mineralfaser. Solche Materialien sind langlebig, feuerfest und leisten gute Arbeit bei der Wärmedämmung. Je nach Schornsteindurchmesser kann die Dämmschicht 25 bis 60 mm betragen.

Der Sandwich-Schornstein besteht nicht nur aus meterlangen geraden Abschnitten, zum Aufbau gehören auch verschiedene Adapter, Bögen, ein „Revisionsabschnitt“ mit Rußreinigungsfenster, ein Visier mit Funkenfänger, verschiedene Halterungen und Schellen.

Installation eines Sandwich-Schornsteins

Das Design eines solchen Schornsteins ist recht einfach, sodass auch eine Person, die weit vom Bau entfernt ist, damit umgehen kann.

Alles beginnt mit Markierungen, Sie müssen bestimmen, wo Sie ein Loch in die Wand bohren müssen, um den Schornstein zu entfernen, sowie eine ausreichende Anzahl von Abschnitten messen und auswählen, da der Schornstein dauerhaft mindestens 5 m lang sein muss Entwurf.

Das Loch in der Wand ist etwas größer als der Durchmesser des Schornsteinrohrs, um Platz für eine zusätzliche Isolierschicht zwischen Wand und Schornstein zu haben - dies ist besonders wichtig, wenn die Wände aus Holz sind. Draußen auf der Straße, in der Nähe des Lochs in der Wand, installieren wir das sogenannte „Audit“, da sich darin Ruß ansammelt, der gereinigt werden muss, befestigen wir die „Revision“ im untersten Teil der Schornsteinstruktur

Die Befestigungselemente der "Revision" müssen mit starken Halterungen verantwortungsvoll behandelt werden, da fast das gesamte Gewicht des Schornsteins darauf lastet

Draußen auf der Straße, in der Nähe des Lochs in der Wand, installieren wir die sogenannte "Revision", da sich Ruß darin ansammelt, der gereinigt werden muss, befestigen wir die "Revision" im untersten Teil der Schornsteinstruktur . Die Befestigungselemente der "Revision" müssen mit starken Halterungen verantwortungsvoll behandelt werden, da fast das gesamte Gewicht des Schornsteins darauf lastet.

Nachdem Sie die Feuerbox mit der "Revision" verbinden müssen. Da die Durchmesser der Feuerraum- und Kaminrohre unterschiedlich sein können, müssen Adapter verwendet werden.

Das Primärrohr, welches den Feuerraum und die „Revision“ verbindet, kommt ohne Dämmwolle aus, da an dieser Stelle durch den engen Abstand zum Feuerraum die Temperatur sehr hoch ist, wodurch die Dämmung versteinern und sogar zu einer Feuer.

Der Schornstein in der Wand ist mit Basaltpapier ausgekleidet und mit Fliesen, Ziegeln, Holz oder Metallplatten abgedeckt.

Nach dem Bottom-Up, beginnend mit der "Revision", müssen Sie die Abschnitte bis zum Dach des Hauses strecken. Jeder Abschnitt am Ende hat einen anderen Rohrdurchmesser, so dass sie in Reihe, in der gleichen Richtung und an der gleichen Position verbunden sind. Eine weitere Halterung wird an der Dachkante angebracht. Oben am Schornstein muss sich ein Visier befinden, damit kein Niederschlag ins Innere gelangt.

Die Abschnitte werden mit Klammern (im Lieferumfang enthalten) miteinander verbunden, und die Lücken zwischen den Abschnitten werden mit einer speziellen Schicht aus feuerfestem Dichtungsmittel gefüllt. Die Abschnitte müssen sehr sorgfältig miteinander verbunden werden, da eine unzureichende Festigkeit die Traktion verringert.
