So montieren und installieren Sie einen Sandwich-Schornstein mit Ihren eigenen Händen: Installationsanleitung

Sandwich-Setup-Diagramme

Es gibt 3 Möglichkeiten, einen Schornstein aus modularen Sandwichrohren herzustellen:

1. Der vertikale Teil befindet sich auf der Straße und ist an der Außenwand des Gebäudes befestigt.Der horizontale Schornstein überquert den Außenzaun, tritt in das Haus ein und ist mit der Düse des Kessels (Ofens) verbunden.
2. Der vertikale Rauchkanal führt durch das Dach, senkt sich in den Heizraum und endet mit einem Kondensatsammler. Der Wärmeerzeuger ist mit einem horizontalen Rohr daran angeschlossen.
3. Der Schacht durchquert wieder alle Dachaufbauten, ist aber ohne Tasche und horizontale Abschnitte direkt mit der Heizung verbunden.

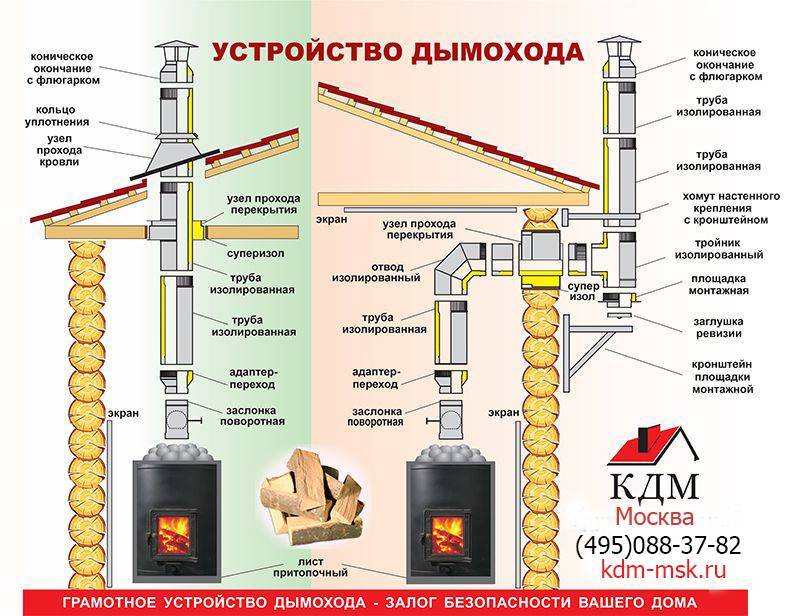

Installationsschema eines wandmontierten Schornsteins (links) und eines internen Kanals, der durch das Dach führt (rechts)

Die erste Option eignet sich für fertige Häuser aller Art - Rahmen, Ziegel, Baumstamm. Ihre Aufgabe ist es, den Kessel an die Außenwand zu stellen, das Sandwich auf die Straße zu bringen und dann das Hauptrohr zu reparieren. In Bezug auf die Finanz- und Arbeitskosten ist dies die rentabelste Art, einen Schornstein zu installieren.

Die Installation eines modularen Systems nach dem zweiten Schema ist viel schwieriger. In einem einstöckigen Haus müssen Sie durch die Decke und die Dachschräge gehen und Feuerschnitte anordnen. In einem zweistöckigen Haus gelangt die Rohrleitung in den Raum und lässt Sie über eine dekorative Verkleidung nachdenken. Sie müssen jedoch nicht den Dachüberstand umgehen und das Ende des Schornsteins mit Klammern befestigen.

Letztere Variante eignet sich für Saunaöfen und Kamineinsätze. Erstere sind sehr heiß und kondensieren praktisch nicht, letztere sind hinter einer feuerfesten Trockenbauwand verborgen. Um die Kühlung des Sandwichkanals zu organisieren, ist im Raum zwischen der Auskleidung und dem Rohr eine Belüftung vorgesehen. Das Foto oben zeigt Konvektionsgitter, die erwärmte Luft unter dem Gehäuse des Kamineinsatzes abführen.

vorläufige Berechnungen

Neben dem Querschnitt sollten Sie auch die Länge des Schornsteins und seinen richtigen Standort bestimmen.

Längenberechnung

Hier gibt es einige Anforderungen, machen wir uns mit ihnen vertraut.

1. Nach demselben SNiP sollte die Mindesthöhe des Schornsteins 5 Meter betragen.
2. Wenn die Überdachung in Ihrem Fall aus brennbarem Material besteht, sollte der Schornstein um weitere 1 bis 1,5 Meter über den First hinausragen.
3. Wenn die Beschichtung nicht brennbar ist, beträgt diese Höhe mindestens 0,5 Meter.

Beachten Sie! Wenn das Haus Anbauten hat, deren Höhe seine Höhe übersteigt, muss der Schornstein über dieser bestimmten Erweiterung herausgenommen werden.

Ort

1. Wenn das Dach flach ist, sollte das Rohr mindestens 0,5 Meter darüber hinausragen.
2. Wenn der Schornstein weniger als 1,5 Meter vom First entfernt ist, muss er mindestens 0,5 Meter über den First hinausragen.
3. Wenn dieser Abstand zwischen 1,5 und 3 Metern schwankt, sollte die Höhe des Rohrs der Höhe des Firsts entsprechen.
4. Wenn sich der Schornstein weiter als 3 Meter befindet, sollte diese Höhe schließlich der Linie entsprechen, die in der Vorstellung vom First in einem Winkel von 10 Grad zum Horizont gezogen wird.

Wenn alle diese Anforderungen berücksichtigt werden, wird die Installation des Schornsteins korrekt durchgeführt.

Anforderungen an einen Schornstein für einen Gaskessel

So installieren Sie einen Schornstein für einen Gaskessel, seine Konstruktionsmerkmale und wie Sie den richtigen Standort auswählen. Antworten auf diese Fragen finden Sie hier

Was sollten Sie noch wissen?

Die Installation der Struktur sollte an der Heizung beginnen und allmählich nach oben steigen.
Verschiedene Versorgungseinrichtungen (wie elektrische Leitungen, Gasleitungen usw.) dürfen den Schornstein nicht berühren.
Es ist unmöglich, dass es Vorsprünge in der Struktur gibt.
Die Struktur muss vor den Auswirkungen atmosphärischer Niederschläge geschützt werden.Dazu benötigen Sie einen Deflektor oder ein anderes Gerät.

Es ist wichtig, dass ein solcher Schutz die freie Freisetzung von Rauchgasen nicht verhindert.
Die Temperatur der Rauchgase, die sich durch den Kanal bewegen, sollte 50 Grad nicht überschreiten.
Bei der Installation müssen alle Nuancen bezüglich der Installation eines Sandwich-Schornsteins berücksichtigt werden. Wenn also das Dach aus brennbarem Material besteht und Torf oder Holz als Brennstoff verwendet wird, sollten Funkenfänger installiert werden, die normalerweise aus einem Metallgitter mit einer Maschenweite von 0,5 x 0,5 Zentimetern bestehen.
Rohrabschnitte mit Gefälle sollten nicht rau sein

Außerdem muss ihre Querschnittsfläche mindestens der vertikalen entsprechen.

Anschlussmöglichkeiten

Es gibt mehrere Möglichkeiten, solche Schornsteine ​​​​zu verbinden:

1. geflanscht;
2. durch Kondensat;
3. Bajonett;
4. durch Rauch;
5. und endlich kalt.

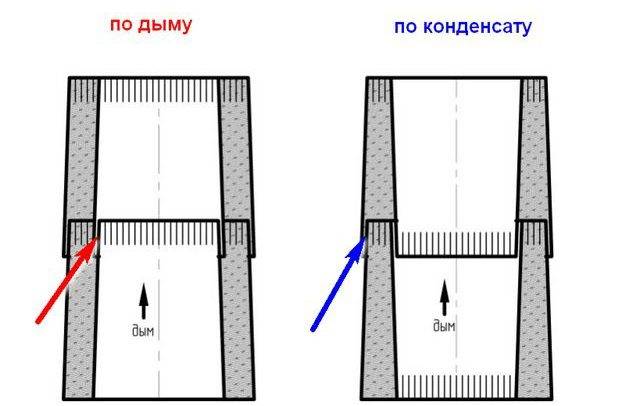

Beachten Sie! Das Design wird entsprechend dem Rauch zusammengestellt, um das Eindringen von Kohlenmonoxid in den Raum vollständig zu verhindern. Aber für Kondensat, so dass kondensierte Feuchtigkeit aufgrund des Temperaturunterschieds frei an den Wänden entlang fließt

Wenn die Installation des Sandwich-Schornsteins auf die erste Weise mit Ihren eigenen Händen durchgeführt wurde, stoßen die Rauchgase auf keine Hindernisse und werden dank des Luftzugs schnell auf die Straße gebracht. Wenn die Fugen jedoch gleichzeitig schlecht abgedichtet sind, kann Kondensat in die Struktur eindringen, was sich sehr nachteilig auf die Basaltisolierung auswirkt. Im zweiten Fall wird das Innenrohr in die Muffe eingebaut, sodass keine Feuchtigkeit ins Innere eindringen kann. Aber wenn es mindestens einen kleinen Spalt gibt, kann der Rauch in den Raum eindringen.Welche Option also wählen? Kondensfeuchtigkeit schadet der Isolierung und Rauchgase schaden der menschlichen Gesundheit. Der Ausweg liegt auf der Hand: Unabhängig von der gewählten Methode sollten alle Fugen und Risse sorgfältig abgedichtet werden.

Beachten Sie! Es ist ratsam, die internen Rohre der Struktur entlang des Kondensats zu installieren, damit es nicht in die Fugen gelangt und nicht ausläuft. Wir stellen auch fest, dass solche Schornsteine ​​​​selbst mit zwei Schichten eine gute Isolierung der feuerbeständigsten Abschnitte erfordern - wir sprechen von Dach, Balken und Decke

Darüber hinaus sollte das Sandwich nicht zum direkten Anschluss an die Heizung verwendet werden.

Wir stellen auch fest, dass solche Schornsteine ​​​​selbst mit zwei Schichten eine gute Isolierung der feuerbeständigsten Abschnitte erfordern - wir sprechen von Dach, Balken und Böden. Darüber hinaus sollte das Sandwich nicht zum direkten Anschluss an die Heizung verwendet werden.

Sie sind also bereits mit der Technologie vertraut. Jetzt müssen nur noch alle notwendigen Materialien (notwendigerweise hochwertig, zertifiziert) gekauft und an die Arbeit gemacht werden!

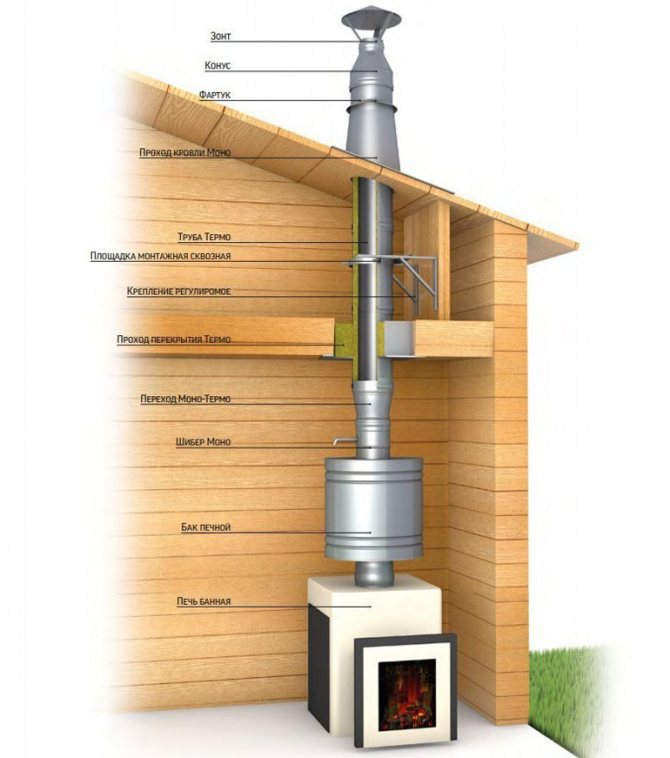

Wir bauen schrittweise einen Sandwichkamin im Bad ein

Die Installation eines Sandwichrohrs für einen Schornstein selbst ist nicht schwierig. Da Sandwichrohre so feuerfest wie möglich sind, kann auch eine Person, die sehr weit vom Bau entfernt ist, sie richtig anschließen und befestigen.

Der "Sandwich" -Schornstein wird von unten nach oben montiert - vom Ofen bis zum Dach, und das Außenrohr muss auf das Innenrohr "aufgesetzt" werden. Im Allgemeinen gibt es einige wichtige Punkte für die Montage eines Sandwichs. Lass uns genauer hinschauen.

Stufe I. Wir verbinden die Elemente des Schornsteins

Achten Sie bei der Installation eines Sandwich-Schornsteins darauf, dass eines der Rohrenden immer mit einem etwas kleineren Radius verengt wird.Es muss nur in das vorherige Rohr eingesteckt werden

Da sich in einem solchen Schornstein fast kein Ruß ansammelt, lässt sich leicht Kondensat daraus entfernen - und es ist besser, dafür spezielle T-Stücke zu installieren.

Stadium II. Option 1. Wir führen den Schornstein durch die Wand

Wenn der Schornstein durch die Wand geht, muss er demontiert werden und die Sitze unter der Halterung sollten verstärkt werden. Als nächstes montieren wir die äußere Halterung und befestigen daran zwei Ecken wie Kufen – damit Sie das T-Stück beim Einbau des Schornsteins aus Sandwichrohren problemlos verschieben können und nichts hängen bleibt.

Die Wand selbst kann mit einem Zentimeter dicken Sperrholz verkleidet und eine Asbestplatte vollflächig verschraubt werden. Darüber - ein massives Blech aus verzinktem Metall 2x1,20 cm In das Blech selbst schneiden wir ein quadratisches Loch für den Durchgang und befestigen es mit Schrauben. Abschließend überziehen wir die Halterung mit Metalllack, um sie vor Korrosion zu schützen. Als nächstes bohren wir das gewünschte Loch in den Adapter und legen ein Sandwich hinein.

Sie verwenden ein solches Konzept auch als Zugeständnis beim Bau eines Schornsteins - das ist der Raum, den wir speziell zwischen dem Rauchkanal und der Wand lassen.

Stadium II. Option 2. Wir führen den Schornstein durch das Dach

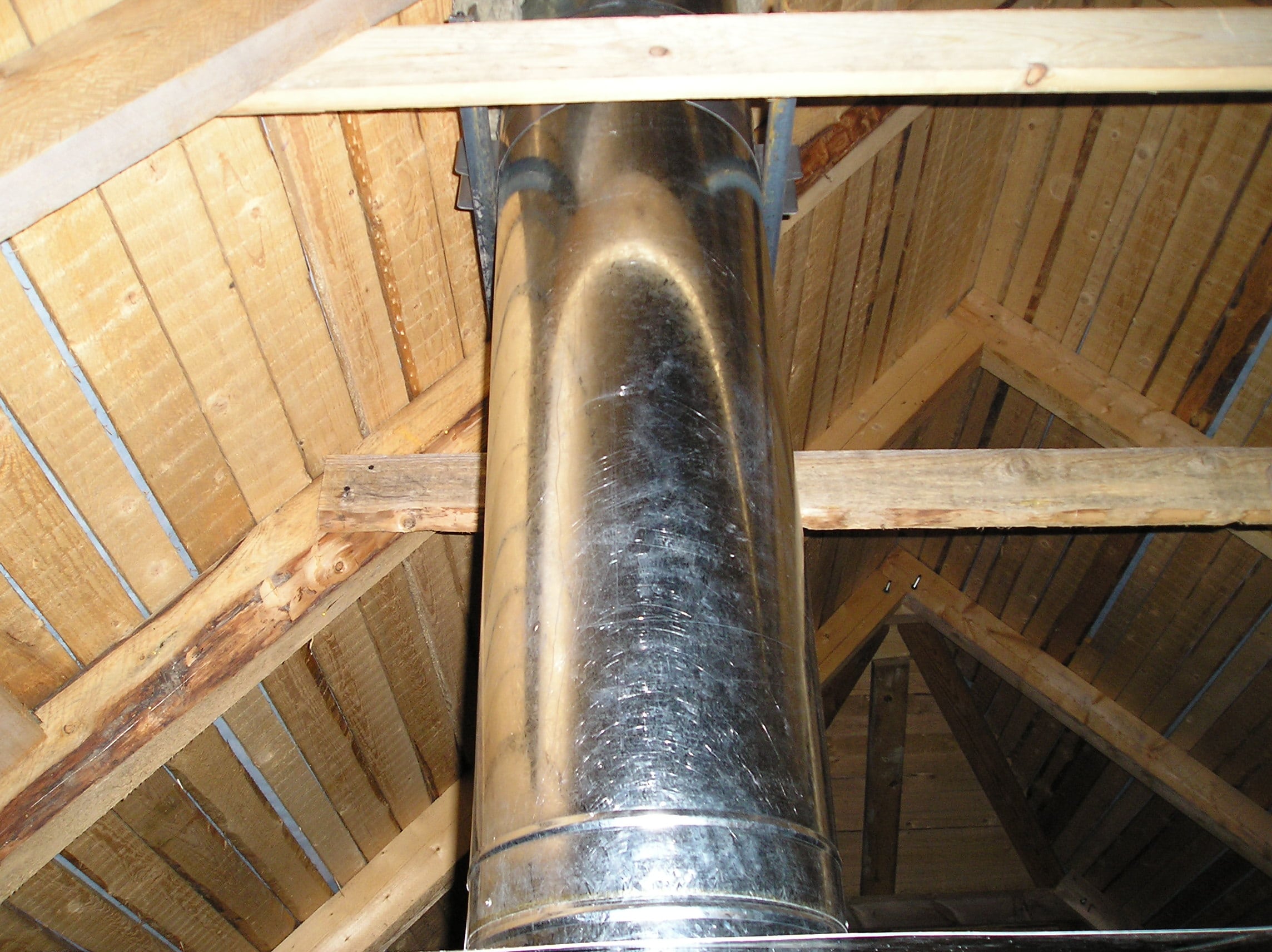

Wenn Sie ein Sandwichrohr durch das Dach führen, müssen Sie zuerst ein verzinktes Stahlblech nehmen, es von innen am Loch befestigen und das Rohr herausführen. Erst danach befestigen wir das Blech am Dach. Bei Bedarf kann es zusätzlich unter die Dachkante gebracht werden.

Wenn das Dach aus brennbaren Materialien besteht, muss es vor Feuer geschützt werden.Und dafür installieren wir an einem Schornstein, der sich über Holzfliesen oder Bitumen erhebt, einen Deflektor mit einem Funkenschutzgitter mit kleinen Zellen.

Stufe III. Wir reparieren den Schornstein

Wir befestigen alle T-Stücke, Bögen und andere Elemente mit Klammern und das T-Stück mit einer Stützhalterung. Wenn der obere Teil des Schornsteins lose bleibt, ist es besser, ihn zu sichern. Mindestens die gleichen Dehnungsstreifen von 120 Grad. So müssen Sie die Stoßverbindungen zusätzlich befestigen: Sandwichrohre aneinander - mit Quetschklemmen, Rohre mit anderen Elementen wie Adaptern und T-Stücken - mit denselben Klemmen, jedoch auf beiden Seiten.

Stadium IV. Ende der Installation

Entfernen Sie nach Abschluss der Montage unbedingt die Schutzfolie von den Rohren

Die optimale Länge des Schornsteins beträgt 5-6 m vom Rost des Ofens bis zum Kopf - beachten Sie dies. Und versiegeln Sie alle Nähte und Lücken

Dazu benötigen Sie eine hitzebeständige Schornsteinabdichtung, die für Temperaturen von mindestens 1000 °C ausgelegt ist. Sie müssen es wie folgt anwenden:

• Für Innenrohre - an der Außenfläche des oberen Innenrohrs.
• Für Außenrohre - an der Außenfläche.
• Beim Wechsel von einem einwandigen zu einem doppelwandigen Rohr - außen umlaufend.
• Beim Anschluss eines einwandigen Rohrs und anderer Module - wie in der letzten Version.

Wenn alles fertig ist, überprüfen Sie unbedingt die gefährlichsten Heizzonen des Schornsteins auf Temperatur. Und damit die spätere Reinigung des Schornsteins einfach und problemlos ist, ist unbedingt eine Revision erforderlich - dies ist ein spezielles abnehmbares Teil oder ein Loch mit einer Tür.

Die Installation eines Sandwich-Schornsteins ist aufgrund der Einfachheit des Designs und des geringen Gewichts sehr einfach und leicht - wenn Sie sich bereits für das Projekt entschieden und das Material gekauft haben, krempeln Sie ruhig die Ärmel hoch!

Betrieb von Schornstein-Sandwich-Anlagen

Nach der Installation des Schornsteins sollte ein Testbrand durchgeführt werden, um die Dichtheit der Fugen zu überprüfen und sicherzustellen, dass sich die angrenzenden Strukturen und Materialien nicht erhitzen.

Bei der ersten Verwendung des Systems können durch das Erhitzen von Ölrückständen, Dichtmitteln und Staub auf der Oberfläche der Rohre leichter Rauch und ein spezifischer Geruch auftreten.

Zum ordnungsgemäßen Betrieb gehört die rechtzeitige Entfernung von Ruß. Verwenden Sie bei der Reinigung keine Reinigungsmittel. Eine Übersicht über die besten Reinigungsprodukte und -methoden finden Sie in unserem anderen Artikel.

Es ist besser, wenn es von einer Organisation durchgeführt wird, die über eine spezielle Lizenz verfügt, die das Recht zur Durchführung dieser Art von Arbeit verleiht.

Gaskamine

Welche Materialien eignen sich für Gaskamine?

Aufgrund der Eigenschaften der chemischen Zusammensetzung des Rauchs, der bei der Verbrennung von Gas entsteht, ist die Hauptanforderung an das Material die Beständigkeit gegen chemisch aggressive Umgebungen und Korrosion. So gibt es folgende Arten von Gaskamine:

1. Edelstahl. Die beste Option. Ihre Vorteile sind geringes Gewicht, Beständigkeit gegen verschiedene Korrosionen, hervorragende Traktion, Betrieb bis zu 15 Jahren.

2. Aus verzinktem Stahl. Nicht die beste Option im Vergleich zu Edelstahl. Bietet schlechte Traktion, anfälliger für Korrosion. Betrieb nicht länger als 5 Jahre.

3. Keramik. Popularität gewinnen. Betrieb bis zu 30 Jahren. Allerdings muss das hohe Gewicht des Schornsteins bei der Fundamentverlegung berücksichtigt werden. Die maximale Schubkraft ist nur bei senkrechtem Einbau ohne Fehler möglich.

4. Koaxialkamin. Es hat die Effizienz und Sicherheit erhöht, aber gleichzeitig einen hohen Preis. Es ist ein Rohr in einem Rohr.Einer dient der Entrauchung, der andere der Luftzufuhr.

5. Gemauerter Schornstein. Zeigt negative Eigenschaften bei der Verwendung von Gasheizungen. Die Operation ist kurz. Es ist zulässig, einen gemauerten Schornstein, der von der Ofenheizung übrig bleibt, nur als Außenverkleidung für einen Einsatz aus einem geeigneteren Material zu verwenden.

6. Asbestzement. Veraltete Variante. Von den positiven Aspekten - nur niedriger Preis.

Es gibt viele Möglichkeiten, einen Gaskamin zu halten. Bei der Auswahl eines Materials lohnt es sich, von seinen Qualitätsmerkmalen auszugehen. Sparen Sie nicht an Ihrer Gesundheit und der Sicherheit Ihrer Lieben.

Beeinflusst der Kesseltyp die Wahl des Schornsteins?

Die Konstruktion des Schornsteins hängt ganz davon ab, welcher Kessel verwendet wird - geschlossener oder offener Typ. Diese Abhängigkeit erklärt sich aus dem unterschiedlichen Funktionsprinzip der Kessel.

Der offene Typ ist ein Brenner mit einer darauf befindlichen Wärmeträgerspule. Zum Betrieb wird Luft benötigt. Ein solcher Kessel benötigt die bestmögliche Traktion.

Die Installation erfolgt:

1. Weg nach draußen. Wenn Sie einen Schornstein führen, können Sie die externe Installationsmethode verwenden, indem Sie ein gerades horizontales Rohr durch die Wand führen und es dann auf die erforderliche Höhe anheben. Dieses Verfahren erfordert eine hochwertige Wärmedämmschicht.
2. Auf interne Weise. Es ist möglich, das Rohr intern durch alle Trennwände zu führen. In diesem Fall sind 2 Neigungen von 30° akzeptabel.

Der geschlossene Typ ist eine Kammer mit einer Düse, in die Luft eingespritzt wird. Das Gebläse bläst den Rauch in den Schornstein. In diesem Fall wäre die beste Lösung, einen koaxialen Schornstein zu wählen.

Wie installiere ich einen Koaxialkamin?

Die wichtigsten positiven Eigenschaften dieses Schornsteintyps sind:

• Einfache Installation;
• Sicherheit;
• Kompaktheit;
• Durch die Erwärmung der einströmenden Luft wird der Rauch gekühlt.

Die Installation eines solchen Schornsteins ist sowohl in vertikaler als auch in horizontaler Position zulässig. Im letzteren Fall ist ein Gefälle von nicht mehr als 5 % erforderlich, um den Kessel vor Kondensat zu schützen. Es ist zu beachten, dass die Gesamtlänge nicht mehr als 4 m betragen sollte, für die Installation müssen Sie spezielle Adapter und Schirme kaufen.

Kann man den Schornstein wechseln?

Oft gibt es Fälle, in denen sich der Eigentümer entscheidet, von Festbrennstoff auf Gas umzusteigen. Gasgeräte benötigen einen geeigneten Schornstein. Bauen Sie den Schornstein aber nicht komplett um. Es reicht aus, es auf eine der folgenden Arten zu hüllen:

1) Verwendung eines Edelstahlrohrs. Innerhalb des bestehenden Schornsteins wird ein Edelstahlrohr geeigneter Länge verlegt. Sein Durchmesser darf nicht kleiner sein als das Kesselrohr, und der Abstand zwischen dem Rohr und dem Schornstein ist mit Isolierung gefüllt.

2. Die Furanflex-Technologie ist teurer, aber langlebiger. Ein unter Druck stehendes elastisches Rohr wird im Schornstein installiert, wo es Form annimmt und aushärtet. Seine Vorteile liegen in einer nahtlosen Oberfläche, die für vollständige Dichtheit sorgt.

So können Sie deutlich Material einsparen und gleichzeitig alle regulatorischen Anforderungen erfüllen.

Betrieb eines Sandwich-Schornsteins

Überprüfen Sie zu Beginn der Heizperiode den Zustand des Schornsteins und reinigen Sie ihn gegebenenfalls. Ein gerades vertikales Rohr kann mit einem Spiegel untersucht werden: Sie müssen es in das Revisionsloch bringen und beurteilen, wie breit das Rohrlumen ist. Es ist durchaus möglich, dass Sie auf das Dach klettern müssen: Am Ende des Sommers finden sich häufig Vogelnester im Kopf.

Der Schornstein sollte vor jeder Heizperiode gereinigt werden.

Der Schornstein wird mit Bürsten und Schabern mit stapelbaren Griffen gereinigt. Um die Intensität der Bildung von Rußablagerungen zu verringern, ist es sinnvoll, verschiedene prophylaktische Präparate regelmäßig im Ofen zu verbrennen, beispielsweise das heute beliebte Schornsteinfegerprotokoll.

Es ist verboten, den im Schornstein angesammelten Ruß auszubrennen, da dies erstens die Lebensdauer verringert und zweitens einen Brand auslösen kann.

Wir bauen schrittweise einen Sandwichkamin im Bad ein

Die Installation eines Sandwichrohrs für einen Schornstein selbst ist nicht schwierig. Da Sandwichrohre so feuerfest wie möglich sind, kann auch eine Person, die sehr weit vom Bau entfernt ist, sie richtig anschließen und befestigen.

Der "Sandwich" -Schornstein wird von unten nach oben montiert - vom Ofen bis zum Dach, und das Außenrohr muss auf das Innenrohr "aufgesetzt" werden. Im Allgemeinen gibt es einige wichtige Punkte für die Montage eines Sandwichs. Lass uns genauer hinschauen.

Stufe I. Wir verbinden die Elemente des Schornsteins

Achten Sie bei der Installation eines Sandwich-Schornsteins darauf, dass eines der Rohrenden immer mit einem etwas kleineren Radius verengt wird. Es muss nur in das vorherige Rohr eingesteckt werden

Da sich in einem solchen Schornstein fast kein Ruß ansammelt, lässt sich leicht Kondensat daraus entfernen - und es ist besser, dafür spezielle T-Stücke zu installieren.

Stadium II. Option 1. Wir führen den Schornstein durch die Wand

Wenn der Schornstein durch die Wand geht, muss er demontiert werden und die Sitze unter der Halterung sollten verstärkt werden.Als nächstes montieren wir die äußere Halterung und befestigen daran zwei Ecken wie Kufen – damit Sie das T-Stück beim Einbau des Schornsteins aus Sandwichrohren problemlos verschieben können und nichts hängen bleibt.

Die Wand selbst kann mit einem Zentimeter dicken Sperrholz verkleidet und eine Asbestplatte vollflächig verschraubt werden. Darüber - ein massives Blech aus verzinktem Metall 2x1,20 cm In das Blech selbst schneiden wir ein quadratisches Loch für den Durchgang und befestigen es mit Schrauben. Abschließend überziehen wir die Halterung mit Metalllack, um sie vor Korrosion zu schützen. Als nächstes bohren wir das gewünschte Loch in den Adapter und legen ein Sandwich hinein.

Sie verwenden ein solches Konzept auch als Zugeständnis beim Bau eines Schornsteins - das ist der Raum, den wir speziell zwischen dem Rauchkanal und der Wand lassen.

Stadium II. Option 2. Wir führen den Schornstein durch das Dach

Wenn Sie ein Sandwichrohr durch das Dach führen, müssen Sie zuerst ein verzinktes Stahlblech nehmen, es von innen am Loch befestigen und das Rohr herausführen. Erst danach befestigen wir das Blech am Dach. Bei Bedarf kann es zusätzlich unter die Dachkante gebracht werden.

Wenn das Dach aus brennbaren Materialien besteht, muss es vor Feuer geschützt werden. Und dafür installieren wir an einem Schornstein, der sich über Holzfliesen oder Bitumen erhebt, einen Deflektor mit einem Funkenschutzgitter mit kleinen Zellen.

Stufe III. Wir reparieren den Schornstein

Wir befestigen alle T-Stücke, Bögen und andere Elemente mit Klammern und das T-Stück mit einer Stützhalterung. Wenn der obere Teil des Schornsteins lose bleibt, ist es besser, ihn zu sichern. Mindestens die gleichen Dehnungsstreifen von 120 Grad.So müssen Sie die Stoßverbindungen zusätzlich befestigen: Sandwichrohre aneinander - mit Quetschklemmen, Rohre mit anderen Elementen wie Adaptern und T-Stücken - mit denselben Klemmen, jedoch auf beiden Seiten.

Stadium IV. Ende der Installation

Entfernen Sie nach Abschluss der Montage unbedingt die Schutzfolie von den Rohren

Die optimale Länge des Schornsteins beträgt 5-6 m vom Rost des Ofens bis zum Kopf - beachten Sie dies. Und versiegeln Sie alle Nähte und Lücken

Dazu benötigen Sie eine hitzebeständige Schornsteinabdichtung, die für Temperaturen von mindestens 1000 °C ausgelegt ist. Sie müssen es wie folgt anwenden:

• Für Innenrohre - an der Außenfläche des oberen Innenrohrs.
• Für Außenrohre - an der Außenfläche.
• Beim Wechsel von einem einwandigen zu einem doppelwandigen Rohr - außen umlaufend.
• Beim Anschluss eines einwandigen Rohrs und anderer Module - wie in der letzten Version.

Wenn alles fertig ist, überprüfen Sie unbedingt die gefährlichsten Heizzonen des Schornsteins auf Temperatur. Und damit die spätere Reinigung des Schornsteins einfach und problemlos ist, ist unbedingt eine Revision erforderlich - dies ist ein spezielles abnehmbares Teil oder ein Loch mit einer Tür.

Die Installation eines Sandwich-Schornsteins ist aufgrund der Einfachheit des Designs und des geringen Gewichts sehr einfach und leicht - wenn Sie sich bereits für das Projekt entschieden und das Material gekauft haben, krempeln Sie ruhig die Ärmel hoch!

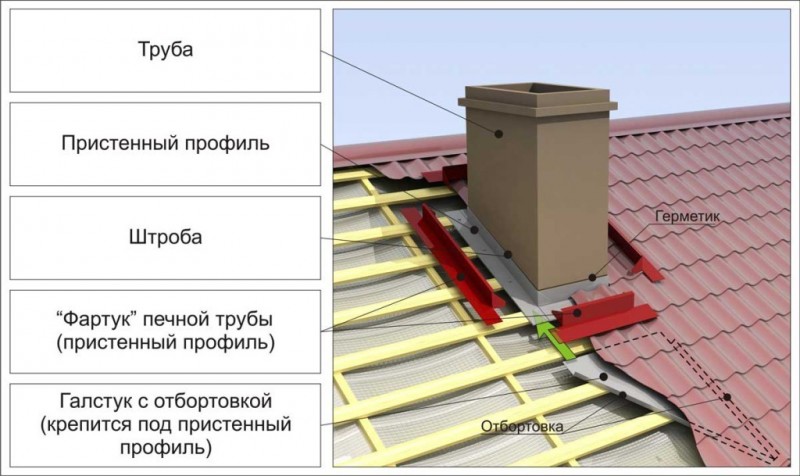

Regeln für die Installation von Rohren auf dem Dach

Um den Schornstein durch die Dachfläche zu installieren, müssen Sie einige einfache Regeln befolgen, damit Sie diese Arbeit korrekt ausführen können:

Für den Schornstein ist es notwendig, ein Fundament oder eine sogenannte Betonplatte vorzusehen, da der Schornstein ein sehr massives Bauwerk ist.

Da der Schornstein wie der Ofen selbst eine ziemlich massive und schwere Struktur ist, muss beim Bau eines Hauses ein separates Fundament, die sogenannte Betonplatte, vorgesehen werden.
Es wird angenommen, dass ein langes Rohr eine bessere Traktion bietet, aber hier gibt es ein „Aber“ - die Effizienz des Ofens sinkt dramatisch. Daher ist es notwendig, einen goldenen Mittelweg zu finden. Daher müssen Sie bei der Installation des Rohrs keine langen Wege suchen, sondern es ist am besten, es direkt zu verlegen;
Es wird empfohlen, den Rohrausgang nicht weit vom First entfernt anzubringen, wenn das Dach geneigt ist. Die Berechnung des Ortes ist ganz einfach: Sie müssen einen Winkel von 10 Grad von der horizontalen Linie zum Grat ziehen und nach unten gehen. Der obere Teil des Rohres sollte 30-50 cm über dieser Linie liegen.

Viele glauben, dass der Standort des Schornsteins auf dem Dachfirst selbst optimal ist;
Es ist wichtig, oben am Rohr einen speziellen Funkenfänger zu installieren, der die Entzündung von Dachmaterialien und anderen Elementen verhindert. Das Design eines solchen Feuerlöschers kann sehr unterschiedlich sein, oft besteht er aus gewöhnlichem Stahlgitter, das verhindert, dass brennende Funken das Rohr verlassen.

Wie ist ein Sandwichkamin aufgebaut?

Mit der leichten Hand des berühmten Engländers wird jede Struktur, die drei Schichten hat, als "Sandwich" bezeichnet. Ein Schornstein mit diesem Namen ist keine Ausnahme. Zwischen der inneren und äußeren Metallkontur des Sandwichrohres für den Schornstein wird eine Wärmedämmschicht, meist aus Basaltwerkstoffen, eingeschlossen.

Ein Satz Schornstein-Sandwich-Elemente umfasst neben Rohren auch Halterungen, Klemmen, T-Stücke, Rohre mit Revision und andere Details, die den korrekten Betrieb der Struktur gewährleisten

Mit einem solchen Gerät können Sie Verbrennungsprodukte effektiv aus dem Ofen entfernen, weil:

• Der interne Kreislauf verträgt das Erhitzen auf hohe Temperaturen sowie die Einwirkung von Kondensat perfekt.
• die Isolierung schützt den äußeren Stromkreis zuverlässig vor Überhitzung;
• das Design des Sandwich-Schornsteins lässt keine Feuchtigkeit in die Isolierung eindringen;
• der notwendige Zug und die Verdünnung der Gase im Schornstein sind vorhanden.

Die Innenkontur des Rohres besteht immer aus Edelstahl, der über verbesserte Korrosionsschutzeigenschaften verfügt. Aber die Außenkontur wird, um Geld zu sparen, manchmal aus weniger haltbarem verzinktem Metall hergestellt. Der Käufer ist gezwungen, sich zwischen einem haltbareren „Edelstahl“ oder der Möglichkeit, etwas zu sparen, zu entscheiden. Dabei wird das Material des Innenrohrs nach seiner Eignung für erhöhte Temperaturen ausgewählt, die Außenkontur muss jedoch steif genug sein, damit die Konfiguration des Rohrs und der gesamten Struktur unverändert bleibt.

Neben Sandwichrohren werden bei der Installation eines Schornsteins Folgendes verwendet:

• Wandhalterungen, die die Struktur halten;
• eine Revision mit einem Fenster zum Reinigen und einem Ständer dafür;
• eine Reihe von Adaptern;
• T-Shirts;
• ein Knie, mit dem Sie die Richtung der Struktur um 45 oder 90 Grad ändern können;
• Crimpklemmen zum Verbinden einzelner Konstruktionselemente;
• eine Entladeplattform, mit der Sie das Gewicht der Struktur richtig verteilen und die Last von der Basis entfernen können;
• Rosette, Dach und Beinwell, die verwendet werden, wenn die Struktur durch das Dach geht.

Die Oberseite des Schornsteins kann mit einem Kegel sowie Elementen wie einer Biegung oder einem Thermopilz, einem Wobbler, einem Turbovent, einem Funkenfänger (besonders wichtig, wenn das Dach aus brennbaren Materialien besteht) und einer Wetterfahne verziert werden , etc.

Die Sandwich-Schornsteinanordnung bietet eine ausreichend hohe Wärmedämmung, so dass der Schornstein außerhalb des Gebäudes installiert werden kann. Die Entfernung von Verbrennungsprodukten ist jedoch effizienter, wenn sich die Struktur im Haus so nahe wie möglich in der Mitte des Gebäudes befindet, um den Wärmeverlust zu reduzieren.

Elemente modularer Systeme

Um einen Schaltplan zu erstellen, Komponenten zu kaufen und anschließend zu montieren, müssen Sie verstehen, welche Teile in einem Zweikreis-Schornstein verwendet werden. Wir listen die Hauptelemente auf, begleitet von Fotos:

• gerade Abschnitte von Sandwichrohren 25, 50, 100 cm lang;
• Abschläge bei 45, 90°;
• Knie 90, 45, 30 und 15 Grad;
• Übergänge von einem einwandigen Rohr zu einem Zweikreisrohr - „Start-Sandwich“;
• Drehtore (Klappen);
• Kondensatsammler und verschiedene Köpfe;
• Deckendurchgangseinheiten (abgekürzt als PPU);
• Stützplattformen, Halterungen;
• Befestigungen - Crimpklemmen, für Dehnungsstreifen;
• Steildach-Dichtungselemente, Master Flash oder "Kryza" genannt;
• Endkappen, Röcke.

Zweischichtige Rohre werden durch Muffenprofilverbindung mit anderen Fragmenten verbunden. In einer zugänglicheren Sprache heißt die Verbindung, wie Sie möchten, "Dorn-Nut" oder "Papa-Mutter". Bei der Herstellung jedes Formteils (mit Ausnahme der Endteile) wird auf der einen Seite ein Dorn und auf der anderen Seite eine Nut vorgesehen.

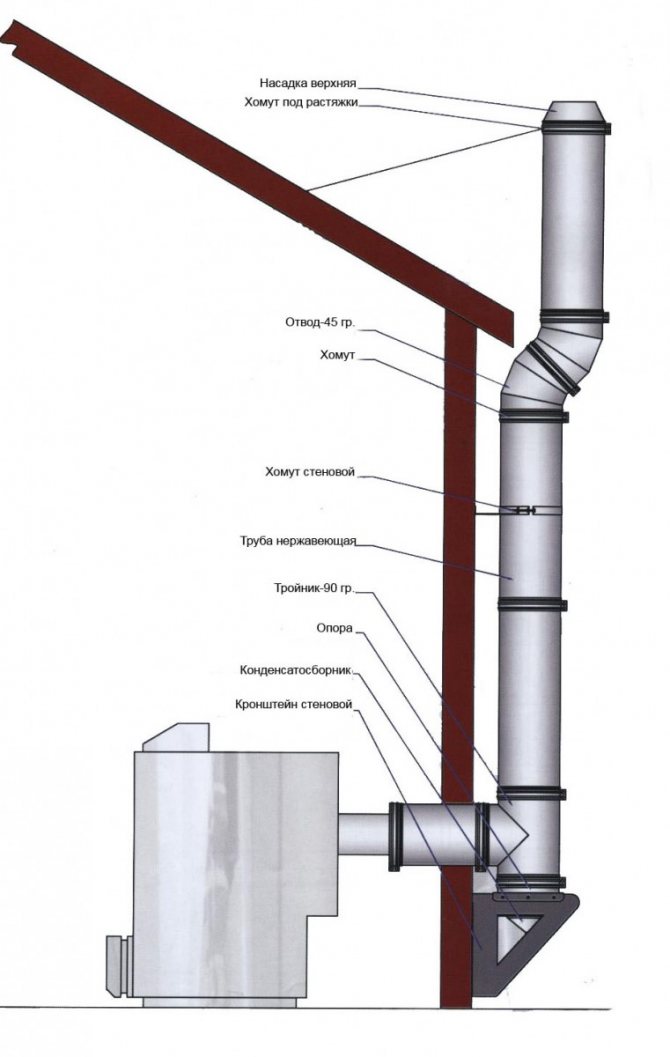

Schema der Installation eines Schornsteins entlang der Außenwand eines Landhauses

Als Beispiel schlagen wir vor, das Montageschema eines an der Wand montierten Schornsteinsandwiches ausgehend vom Kessel zu betrachten:

1. Wir verbinden ein einwandiges Rohr durch die Kupplung mit dem Ausgang des Wärmeerzeugers und montieren dann den Startadapter auf dem Sandwich.
2. Wir verbinden einen geraden Abschnitt einer Zweikreisleitung mit Blick auf die Straße mit dem Übergang. Dort wird sie in das T-Stück gesteckt.
3. Unterhalb des T-Stücks haben wir einen Inspektionsabschnitt, dann eine Stützplattform und einen Kondensatsammler. Die Struktur ruht auf einer Wandkonsole.
4. Vom Abschlag steigen wir in geraden Abschnitten auf, alle 2 Meter befestigen wir mit Gleitbügeln an der Wand, wir crimpen die Gelenke der Elemente mit Klammern.
5. Am Ende des Schornsteins installieren wir einen Kegel ohne Schirm (für einen Gaskessel), eine einfache Kappe oder einen Deflektor.

Wenn Sie den Dachüberstand umgehen müssen, verwenden wir 2 Ausgänge bei 30 oder 45 Grad. Wir befestigen das Ende des Schornsteins mit Dehnungsstreifen, damit es nicht mit dem Wind schwankt, wie oben auf dem Foto. Professionelle Installation eines Sandwichrohrs für einen Stahlofen, sehen Sie sich das Video an:

Wie man ein Sandwich-Schornsteinrohr herstellt

Die erste Aufgabe besteht darin, die richtigen Berechnungen durchzuführen, damit das Rohr der Belastung durch das Heizsystem standhält. Die Berechnungsanforderungen lauten wie folgt:

• Wenn geplant ist, Kamine oder andere Öfen mit offenen Feuerstellen oder Gaskessel mit offener Brennkammer herzustellen, muss der Durchmesser des inneren Sandwichrohrs mindestens 1/100 des Volumens der Brennkammer betragen;
• Wenn der Schornstein an einem werkseitigen Gasheizgerät installiert wird, finden Sie den empfohlenen Durchmesser in der beigefügten Dokumentation für das Gerät;
• Wird ein geschlossener Ofen verwendet, bei dem der Brennkammer mittels Gebläse Luft zugeführt wird, muss die Querschnittsfläche des inneren Edelstahlrohres zwingend größer sein als die Querschnittsfläche von​​ Lufteintritt, wenn der Ofen in Betrieb ist.

Für den Fall, dass die gewünschten Werte gebrochen sind, wird empfohlen, die Zahlen aufzurunden.

Bei der Berechnung der angemessenen Abmessungen des Innenrohrs in einem Sandwich-Schornstein können Sie sich auf die folgenden Standards konzentrieren:

• Kessel mit einer Leistung von bis zu dreieinhalb Kilowatt - 196 cm²;
• Kessel mit einer Leistung von dreieinhalb bis 5,2 Kilowatt - 280 cm²;
• Bei einer Kesselleistung von 5,2 bis sieben Kilowatt – 378 cm².

Längenberechnungen

Die Höhe des Schornsteins über dem Dach muss nicht weniger sorgfältig berechnet werden. Je mehr das Sandwichrohr über das Dach ragt, desto sorgfältiger muss es befestigt werden. Andernfalls können Windströmungen ihm schaden. Daher sind mechanische Verstärker wie Dehnungsstreifen erforderlich. Gleichzeitig für Industriekessel entwickelte spezielle Berechnungsalgorithmen, die in Designorganisationen verwendet werden.

Es lohnt sich, den Unterschied im dynamischen Widerstand bei quadratischen oder rechteckigen Schornsteinen im Vergleich zu runden Gegenstücken zu berücksichtigen. Bei ersteren sollte die Querschnittsfläche das 1,2- bis 1,4-fache des entsprechenden Wertes für Rohre mit kreisförmigem Querschnitt überschreiten

Zusätzlich wird die Höhe des Schornsteins berücksichtigt. Mit ihrer Erhöhung steigt auch die Zugkraft, wenn heiße Gase durch den Schornstein strömen

Und mit zunehmender Traktion nimmt der Wirkungsgrad des Ofens ab.

Berechnung der Schornsteinhöhe

Die Regeln zur Berechnung der Länge des Schornsteinrohrs lauten wie folgt:

• Der Schornsteinkopf befindet sich mindestens 5 Meter über dem Boden;
• Wenn das Dach des Daches aus brennbaren Materialien besteht, sollte der Kopf das Flachdach oder den First um etwa einen oder anderthalb Meter überragen.

Wenn das Dachmaterial nicht brennbar ist:

• Auf einem Flachdach ragt der Kopf ohne Brüstung einen halben Meter über die Decke;
• Bei der Option mit Brüstung oder Schrägdach ragt der Kopf einen halben Meter über den First oder die Brüstung hinaus;
• Wenn das Rohr 1,5 - 3,5 Meter von der Brüstung oder dem First entfernt ist, sollten die Köpfe auf dem nicht brennbaren Dach auf der gleichen Höhe wie die Brüstung oder der First sein;
• Beträgt der Abstand zwischen Sandwichkamin und Attika oder First mehr als 3 Meter, liegt der Rohrkopf unterhalb der angegebenen Richtwerte, so dass die durch Attika oder First und den Rohrkopf gezogene Ebene um 10 Grad gegenüber der Horizontalen geneigt ist.

Montage

Eine Sandwichpfeife mit eigenen Händen herzustellen ist wie folgt:

1. Edelstahlbleche werden gewalzt, um Zylinder mit dem gewünschten Durchmesser zu erhalten. Fugen und Nähte werden durch Verriegelungsmechanismen oder Schweißen verbunden. 2. Das resultierende Innenrohr sollte mit Isolierung umwickelt werden. Letzteres wird normalerweise in Rollen verkauft. 3. Die resultierende Struktur muss noch in einen großen verzinkten Stahlzylinder eingesetzt werden.

Video: Wie man eine Sandwichpfeife macht

Das Erstellen eines Sandwich-Rohrs auf eigene Faust kann sogar von einem Anfänger gemeistert werden, der kürzlich begonnen hat, im Baugeschäft zu üben. Die Hauptschwierigkeit kann nur in der Richtigkeit der Berechnungen liegen, nach denen der Schornstein hergestellt wird. Wenn jedoch das Selbstvertrauen fehlt, können Sie die Hilfe von Fachleuten in Anspruch nehmen.

Merkmale des Ausgangs des Sandwich-Schornsteins durch die Wand

Die Durchführung des Schornsteins durch die Wand erfordert die Einhaltung wichtiger Regeln und Sicherheitsanforderungen für die Anordnung von Rauchkanälen.

Es gibt zwei Möglichkeiten, die Wandkonstruktion des Schornsteins zu montieren: den Kanal bis zur Deckenfläche zu erhöhen und dann nach außen zu führen oder einen Auslass auf Höhe des Ofens anzuordnen.

Sandwichrohre werden auf unterschiedliche Weise verbunden: geflanscht, bajonettartig und entlang einer „Kältebrücke“ sowie „unter Rauch“ und „durch Kondensat“.

Der Schornstein wird „durch den Rauch“ montiert, um sicherzustellen, dass keine Kohlenmonoxidgase in das Haus oder Bad gelangen. Und „Kondensat“ - damit das durch den Temperaturunterschied gebildete Kondensat ungehindert durch das Rohr fließen kann.

Die Installation eines Sandwichrohrs durch eine Wand erfolgt wie folgt:

1. Machen Sie ein Austrittsloch in der Wand. Die Abmessungen des Lochs müssen den Anforderungen von SNiP entsprechen: Der Abstand vom Rohr zur Wand beträgt bis zu 50 cm, wenn der Abstand auf 40 cm reduziert wird, wird das Loch mit einem Blech ummantelt oder eine Schutzbox eingesetzt Innerhalb.
2. In dem Loch ist ein Rohr montiert, so dass sich die Verbindungsfugen nicht im Durchgangsknoten befinden. Der Schornstein ist fest befestigt und der Abstand um ihn herum ist mit wärmeisolierendem Material gefüllt.
3. Das Loch wird mit dekorativen Gittern verschlossen, die standardmäßig mit dem Gerät geliefert werden.
4. Außen, an der Wandfläche, sind ein Befestigungsbügel und eine schwenkbare Anordnung für den Auslasskanal montiert.
5. Führen Sie die Installation eines vertikalen Rohrabschnitts durch.
