Touch-Lichtschalter: Warum wird er benötigt, Typen, Markierung, Auswahl und Anschluss

Versiegelt

Eine besondere Art von Schaltern - hermetische Schalter, die für die Installation in Räumen mit hoher Luftfeuchtigkeit oder Staub bestimmt sind: in Bädern, Saunen, Duschen. Außerdem werden sie, wie wasserdichte Steckdosen, nach Schutzart klassifiziert. Ein Schalter, der in einem Badezimmer oder einer Dusche installiert wird, muss also mindestens eine Schutzklasse von IP-44 haben. Lesen Sie mehr über Schutzklassen in unserem Artikel.

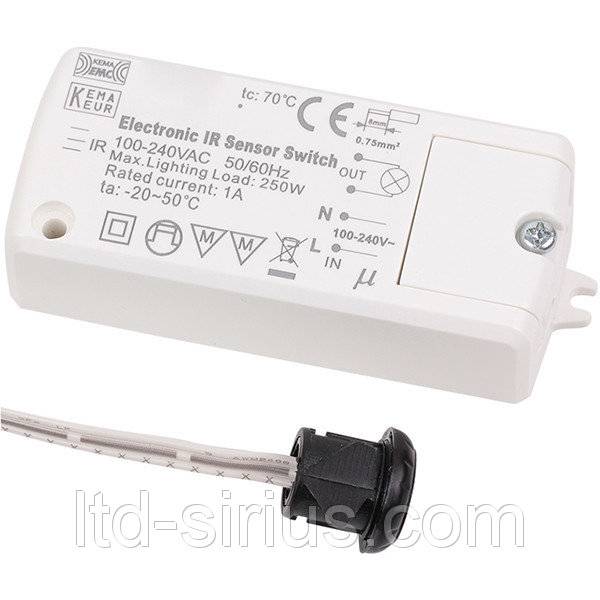

11. Schalter mit eingebautem Bewegungssensor

Wie der Name schon sagt, reagiert der Schalter bzw. der daran angeschlossene Sensor auf Bewegungen: Das Licht geht an, wenn sich eine Person im Sichtfeld des Sensors befindet, und erlischt, wenn diese Person aus dem Sichtfeld verschwindet. Meistens basiert das Funktionsprinzip solcher Sensoren auf der Verfolgung von Infrarotstrahlung.

Schalter mit eingebauten Bewegungssensoren sparen Energie. Mit ihrer Hilfe können Sie auch die Intensität der Beleuchtung anpassen, Scheinwerfer, eine Sirene, Überwachungskameras einschalten und andere nützliche Geräte steuern. Leider ist der Preis dieser Super-Mechanismen angemessen.

Hilfreiche Ratschläge

• Verwenden Sie für Bad und Küche abgedichtete Schalter mit einer Feuchtigkeits- und Staubschutzklasse von mindestens IP - 44
• Seilschalter fügen sich harmonisch in das Kinderzimmer ein: Das Baby kann die Schnur bequem erreichen und im Dunkeln schnell das Licht einschalten, wenn es nachts plötzlich schlecht träumt
• Für das Wohnzimmer eignen sich Dimmer am besten, da Fernsehen und Lesen unterschiedlich viel Licht benötigen.
• Zu Ihrer Bequemlichkeit sollten Treppen in einem Privathaus entweder mit Durchgangsschaltern oder Schaltern mit eingebauten Bewegungssensoren ausgestattet sein

Anbringen von Kabeln an Schalteranschlüssen

Für die Installation in Haushaltsbeleuchtungssystemen werden nur zwei Arten von Verdrahtungsbefestigungen an Schaltkontakten verwendet - schrauben und schraubenlos.

Eine Schraubverbindung ist eine bekanntere Standardbefestigungsart, wenn ein Draht in eine Klemme eingeführt wird, die mit einem Bolzen an der Basis angezogen wird.Diese Befestigungsmethode hat einen Nachteil: Unter dem Einfluss eines elektrischen Stroms vibrieren alle Leiter ein wenig, sodass eine solche Verbindung mit der Zeit schwächer werden kann, insbesondere wenn der Kern verseilt ist.

Eine schraubenlose Verbindung ist im Wesentlichen eine Federklemme, in die der Draht eingeführt und dann fixiert wird. Die Form der Klemme verhindert einen spontanen Verlust des darin eingeführten Kerns, und die Feder gleicht die durch den Strom verursachten Vibrationen aus, sodass diese Verbindung kein regelmäßiges Festziehen der Kontakte erfordert.

Zu den Nachteilen schraubenloser Verbindungen gehören die geringe Kontaktfläche zwischen Draht und Klemme und die Tatsache, dass sie nicht zum Verbinden von Aluminiumdrähten ausgelegt sind.

In der Praxis gibt es keinen großen Unterschied zwischen der Verwendung bestimmter Schalter, da moderne Beleuchtungsgeräte eine geringe Leistung haben. Daher ist der Strom durch die Klemmen gering und wirkt sich weder auf die Schraubverbindungen noch auf die Klemmen merklich aus.

Zusätzliche Funktionen und Arten von Berührungsschaltern

Berührungsschalter werden häufig bei der Installation von Smart-Home-Schaltungen verwendet. Sie können aber auch ganz normal eingebaut werden. Für mehr Komfort verfügen viele Berührungsschalter über eine Fernbedienung, mit der Sie nicht nur einen, sondern auch mehrere Berührungsschalter des gleichen Typs fernsteuern können.

Oft sind Berührungsschalter zusätzlich mit Sensoren für Temperatur, Licht, Bewegung usw. ausgestattet. Schalter mit sind die häufigste Option, die das Unbehagen beim nächtlichen Betreten einer leeren Wohnung beseitigt.

Es ist ratsam, Berührungsschalter mit Temperatursensoren zu verwenden, wenn neben Beleuchtungsgeräten auch ein Elektrokamin an das Gerät angeschlossen wird. Schalter mit Lichtsensor werden häufig für Straßenlaternen im Bereich der Hausnähe sowie für die Sicherheitsbeleuchtung im Umkreis verwendet.

Wie herkömmliche Schalter können Touch-Geräte für einen oder mehrere Verbraucher mit separater Steuerung ihrer Funktion installiert werden. Wenn Sie also einen Berührungsschalter für einen Kronleuchter mit mehreren Lampen installieren, können Sie jede Lampe einzeln steuern oder, falls gewünscht, die Schaltung so montieren, dass sich die Lampen in Gruppen einschalten.

Ein charakteristisches Merkmal des Betriebs von Berührungsschaltern ist die Fähigkeit, Beleuchtung oder andere elektrische Geräte reibungslos einzuschalten und die Leistung jedes einzelnen von ihnen über ein Touchpanel oder eine Fernbedienung zu steuern.

Haupttaste von Berührungsschaltern

Die Master-Taste ist in der Tat eine zusätzliche Funktion von Berührungsschaltern, die für mehrere Verbraucher ausgelegt sind. Beim Einschalten (über das Bedienfeld oder die Fernbedienung) werden alle an das Gerät angeschlossenen Elektrogeräte gleichzeitig eingeschaltet.

Die wichtigsten Hersteller von Touch-Bedienelementen für die Raumbeleuchtung

Beim Kauf moderner elektronischer Schalter müssen Sie die Richtigkeit ihrer Arbeit mit verschiedenen Beleuchtungsgeräten überprüfen. Wenn die Schalteinheit mit LEDs und Leuchtstoffstrukturen zurechtkommt, werden Glüh- und Halogenlampen frei von ihr gesteuert.

Suntruth Electrical aus China stellt Geräte her, die dazu bestimmt sind, diese zu ersetzen und anstelle von veralteten Kontaktschaltern zu installieren.Sie sind praktisch für Frauen in der Küche in Form von zusätzlicher Beleuchtung. Der Komfort liegt darin, dass das Gerät durch die Bewegung eines Fingers gesteuert wird, der beim Kochen nass oder schmutzig sein kann.

Das Foto der Berührungsschalter der meisten Unternehmen wie Berker, Jung, Livolo, Steinel zeigt, dass sie die Produktion kapazitiver Geräte aufgegeben haben. Die Neuausrichtung erfolgte auf eigenständige Schalter mit Infrarotsensoren, die mit Wärmestrahlung bis zu einer Wellenlänge von 9 nm arbeiten.

Schalter des Typs Deltareflex von Siemens sind universelle Bauformen, die an Wand, Decke und sogar im Außenbereich montiert werden können. Ein hochempfindliches, in Segmente unterteiltes Pyroelement nimmt Photonen durch eine optische Linse wahr. Sobald eine sich bewegende Person in den Wirkungsbereich der Strahlen eintritt, wird ein Pyrodetektor aktiviert, der ein elektrisches Signal erzeugt. Es verstärkt und der Schalter schaltet das Licht ein.

Die bekannten deutschen Elektrounternehmen Steinel und Osram stellen Detektoren her, um alte Systeme und eigenständige Produkte zu ersetzen. Das Funktionsprinzip des Sensors basiert auf dem Scannen von Objekten mit Strahlung im optischen Bereich. Wenn ein Objekt in den Wirkungsbereich eintritt, schaltet sich das Licht ein und umgekehrt.

Am Beispiel eines Livolo-Produkts können wir die Kennzeichnung von Touch-Geräten der VL C701R-Serie betrachten. VL ist der Firmenname. Lateinische Buchstaben mit der ersten Ziffer C6 oder C7 bezeichnen das Modell. Eine zweistellige Zahl - 01, 02, 03 - gibt die Anzahl der Beleuchtungsgruppen an.Das ferngesteuerte Modell ist unter dem Buchstaben R aufgeführt; Dimmer - D; Durchgangsschalter - S; Timer T.

Sie können einen Touch-Lichtschalter im Fachhandel kaufen.

Zweck der Geräte

Jeder elektrische Haushaltsschalter ist mit einem Bruch im Phasendraht verbunden. Das heißt, ein stromführender Leiter ist mit dem Ein- und Ausgang verbunden und der Neutralleiter bleibt intakt. Wenn beide Drähte angeschlossen sind, tritt ein Kurzschluss in der elektrischen Verkabelung auf. Für die Innenbeleuchtung werden verschiedene Konstruktionen von Geräten verwendet, deren Hauptzweck ist:

• Öffnung des Stromnetzes;
• Versorgungsspannung für die Lampe.

Typischerweise wird die Beleuchtung von Benutzern manuell ein- und ausgeschaltet. Innengeräte sind strukturell so ausgelegt, dass sie in der elektrischen Verkabelung des Hauses bei Nennnetzparametern arbeiten, sie schalten bei hohen Lasten und Kurzschlüssen nicht ab. Dazu werden am Eingang zum Raum automatische Schalter installiert. Ihr Design umfasst:

• aktuelle Veröffentlichungen;
• Abschaltvorrichtungen;
• Lichtbogenlöschmechanismen.

Alle Lichtschalter werden für bestimmte Strom- und Spannungsparameter hergestellt. Strukturell unterscheiden sie sich in der Art der Installation, des Anschlusses der Drähte, des Schutzgrades gegen Staub und Feuchtigkeit, der Kontrollmethode.

Meistens werden die Drähte mit Schraubklemmen an die Instrumentenanschlüsse angeschlossen. Einige der neuesten Modelle verfügen über federbelastete Klemmenblöcke, mit denen Sie die Installation elektrischer Geräte beschleunigen können.

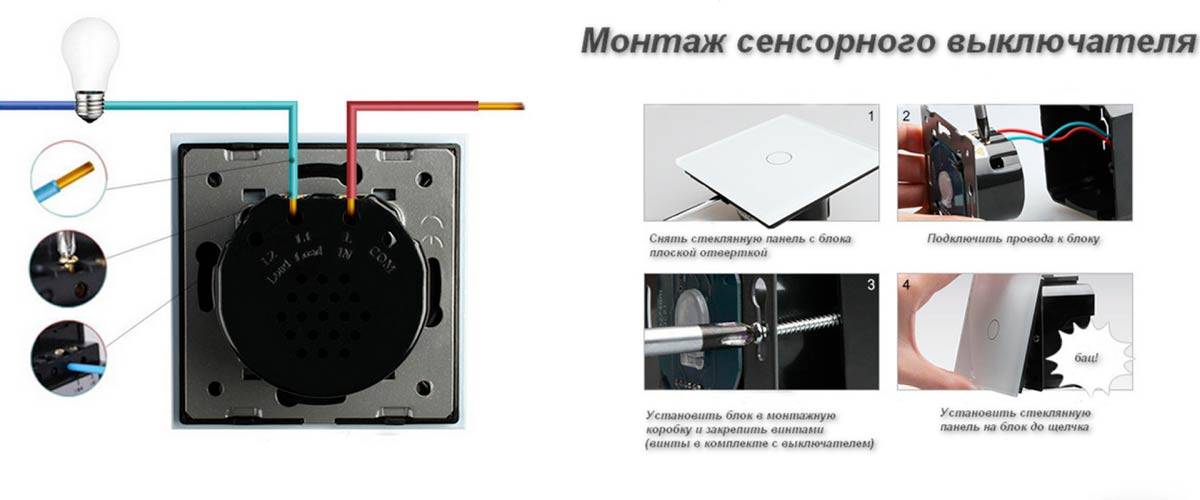

Funktionen zum Anschließen von Berührungsschaltern

Beim Anschluss des Sensormodells gelten die gleichen Installationsregeln wie bei herkömmlichen Wippschaltern. Arbeiten werden ausschließlich an spannungslosen Leitungen des Stromkreises durchgeführt.Nach Abschalten der Stromversorgung wird das Altgerät demontiert. Bevor Sie mit der Installation des Touchpanels fortfahren, müssen Sie es aus dem Rahmen auswringen. Dann werden die Adern mit den Ausgängen „Null“, „Phase“ mit den entsprechenden Klemmen am Gerät verbunden. Als nächstes wird das Panel in die Montagedose eingebaut und mit Abstandshaltern und Schrauben befestigt. Die Arbeit wird durch die Befestigung des Rahmens abgeschlossen.

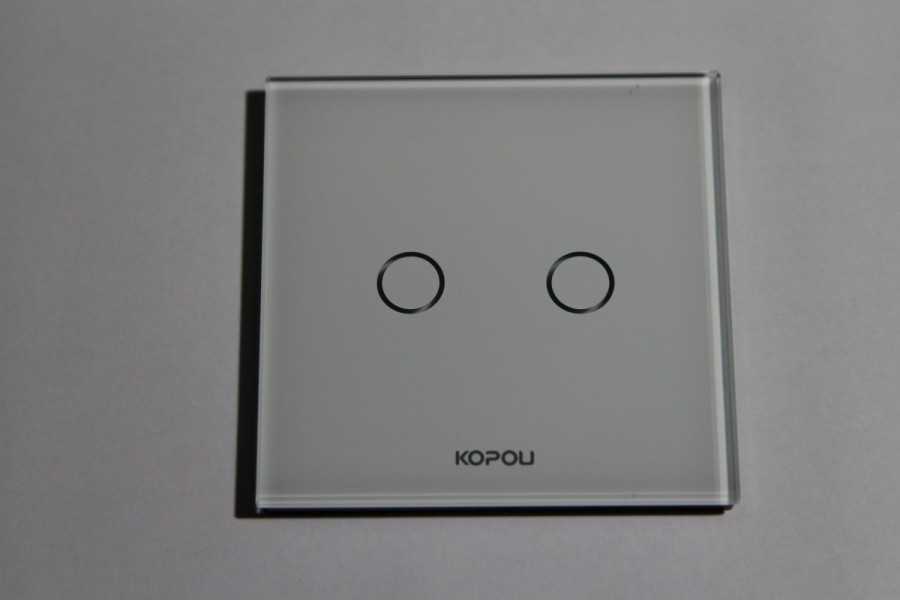

Berührungsschalter - was ist das und wo wird er verwendet?

Ein Berührungsschalter ist ein elektronisches Gerät, das das Gerät mithilfe eines Berührungssignals – leichte Berührung, Ton, Bewegung, Signal von der Fernbedienung – in der Empfindlichkeitszone des Sensors ein- oder ausschaltet. Ein mechanischer Tastendruck wie bei einem herkömmlichen Schalter ist nicht erforderlich. Dies ist der Hauptunterschied zwischen einem Berührungsschalter und einem herkömmlichen Tastaturschalter.

Solche Schalter werden in einer Wohnung oder einem Haus verwendet, meistens für das Beleuchtungssystem, sowie zum Anheben von Jalousien, Vorhängen, Öffnen von Garagentoren, Ein- und Ausschalten von Haushaltsgeräten und Einstellen von Heizungsanlagen.

Das stilvolle Erscheinungsbild wird den Innenraum schmücken und die Benutzerfreundlichkeit wird zusätzlichen Komfort bieten. Ein solcher Schalter wird in die Oberfläche eines Elektrogerätes eingebaut, beispielsweise in eine Tischlampe. Um das Gerät einzuschalten, berühren Sie es einfach. Außerdem kann der Schaltsensor per Fernbedienung, Sprache gesteuert werden, auf Bewegung reagieren, mit einer Zeitschaltuhr ausgestattet sein, dimmen. Der Timer hilft, Strom zu sparen, und der Dimmer erzeugt die Beleuchtungsintensität, die Sie benötigen. Schaffen Sie beispielsweise ein gemütliches gedämpftes Licht für ein romantisches Abendessen oder einen entspannten Abend.

Der Berührungsschalter dient zum Stromsparen an Orten mit hohem Personenverkehr. Zum Beispiel im Eingangsbereich. Der Sensor reagiert auf Bewegungwenn der Mieter den Eingang betritt und nach einer bestimmten Zeit abstellt.

Ein solcher Schalter kann im Hof ​​eines Privathauses aufgestellt werden, um den Hof bei Bedarf zu beleuchten. Dadurch wird der Stromverbrauch gesenkt.

Es ist möglich, das Büro mit Berührungsschaltern auszustatten, um die Beleuchtung bequem ein- und auszuschalten, die Jalousien zu schließen und hochzufahren.

Somit ist der Berührungsschalter geeignet für:

• Wohnungen;
• Privates Haus;
• Büro
• öffentliche Plätze;
• Hausgebiete.

Wahl der Vorrichtungen: Schalter gegen Schalter

Bevor Sie zum Beleuchtungsgeschäft gehen, um die erforderlichen Materialien zu erhalten, müssen Sie zunächst die Terminologie und verschiedene elektrische Schaltgeräte verstehen.

Für die meisten Elektriker sind ein Schalter und ein Schalter dasselbe. Sie sehen sich jedoch nur ähnlich. Je nach Funktionsprinzip unterscheiden sich diese Geräte dramatisch.

Sowohl Haushaltsschalter als auch Lichtschalter sehen gleich aus und haben einheitliche Gehäuse, sind aber für grundlegend unterschiedliche Anschlussschemata ausgelegt

Der übliche "SCHALTER" ist der einfachste Schlüssel, der den Stromkreis öffnet / schließt. Es hat eine ankommende und eine abgehende Leitung. Außerdem gibt es Zwei- und Dreitastengeräte mit vielen Kontakten. Dies sind jedoch nur zwei oder drei Schalter, die in einem einzigen Gehäuse zusammengebaut sind.

Ein "SWITCH" ist ein Schaltgerät, bei dem ein ankommender Stromkreis auf einen von mehreren Abgangskreisen geschaltet wird. Oft wird ein solches Gerät auch als "Kippschalter" bezeichnet, da es eine Taste zum Umklappen von Kontakten von einer Position in eine andere hat.

In einem solchen Ein-Tasten-Gerät gibt es mindestens drei Kontakte (einen eingehenden und zwei ausgehende). Wenn es zwei Schlüssel gibt, dann gibt es bereits sechs Anschlüsse (ein Paar am Eingang und vier am Ausgang).

Der Begriff "THROUGH SWITCH" bezieht sich auf mehrere Schalter, die nach einem bestimmten Schema miteinander verbunden sind. Ein solcher Schalter dient zum gleichzeitigen Ein- und Ausschalten einer einzelnen Lichtquelle von mehreren Punkten in einem Raum oder einem eingezäunten Bereich mit Beleuchtung.

Es ist unmöglich, aus klassischen Switches ein „Pass-Through“ -Gerät zu machen, um beim Kauf zu sparen, dazu müssen nur Switches verwendet werden

Infolgedessen ist der Zweikontaktschalter so ausgelegt, dass er einen Stromkreis mit der Phase unterbricht, durch die die Glühbirne mit Strom versorgt wird. Ein dreipoliger Schalter wird verwendet, um neue separate Stromversorgungskreise zu erstellen. Die erste Option wird benötigt, um die Stromzufuhr durch einen beliebigen Stromkreis zu stoppen, und die zweite - um zwischen Stromkreisen umzuschalten.

Äußerlich sehen beide Geräte exakt gleich aus. Dies ist ein Fall mit einem oder mehreren Schlüsseln. In diesem Fall kann der Switch im Switch-Modus verwendet werden, aber nicht umgekehrt. Es ist unmöglich, aus einem zweipoligen Gerät ein dreipoliges Gerät zu machen. Aber die Verwendung einer der Ketten auszuschließen, ist durchaus akzeptabel. Um die Lichtsteuerung von mehreren Punkten aus zu organisieren, müssen Sie jedoch nur Schaltgeräte mit drei oder mehr Kontakten kaufen.

Was wird das Etikett sagen?

Näherungsschalter werden von verschiedenen Herstellern auf den Markt gebracht. Unter ihnen sind westliche, inländische und chinesische Unternehmen

Beim Kauf ist es wichtig, besonders auf die Qualität der Geräte und den Ruf des Herstellers zu achten.

Aufgrund der Ernsthaftigkeit der regulierten Prozesse, für deren Steuerung verschiedene Modifikationen von Sensoren verwendet werden, sollten nur Produkte ausgewählt werden, die eine Begleitdokumentation haben - Anweisungen mit Installationsdiagrammen, Betriebsbedingungen und einer Liste technischer Parameter.

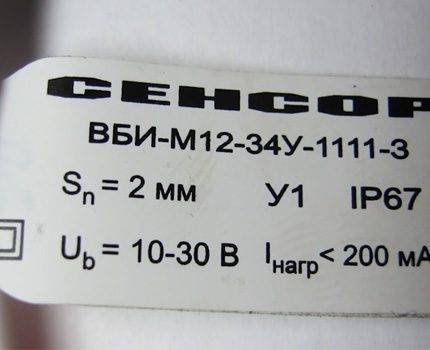

Auf dem Gehäuse des Geräts selbst geben die Hersteller seine Eigenschaften in Form einer Reihe von Buchstaben und Zahlen an - sie markieren

Unter diesen Bezeichnungen sind einige wichtige Informationen verschlüsselt, die bei der Wahl des richtigen Modells richtungsweisend sind. Nicht alle Anzeigen passen auf einen kleinen Abschnitt des Schalters

Weitere für den Verbraucher relevante sind im Benutzerhandbuch enthalten

Nicht alle Anzeigen passen auf einen kleinen Abschnitt des Schalters. Weitere für den Verbraucher relevante sind im Benutzerhandbuch enthalten.

Wenn das Modell, das Ihnen gefällt, keine Anleitung im Bausatz enthält, sollten Sie es nicht kaufen - es kann eine Fälschung sein. Darüber hinaus bleiben einige der erforderlichen Parameter unbekannt, und Sie können sich nicht auf das Wort des Verkäufers verlassen.

Alle Hersteller sind verpflichtet, dem Endverbraucher technische Spezifikationen zur Verfügung zu stellen. Diese Anforderung ist in Teil 5-2 von GOST zu den oben erwähnten berührungslosen Niederspannungsgeräten dargelegt

Jedes Unternehmen, das Schaltgeräte zur Steuerung des Stromkreises herstellt, hat sein eigenes Notationssystem entwickelt. Seine Dekodierung ist im Katalog angegeben, der auch das Angebotsspektrum enthält.

Ein Beispiel für die Produktkennzeichnung von AS Energy. Die restlichen Parameter der Modelle sind in der mit dem Bausatz gelieferten Anleitung enthalten.

Der Bedarf an Markierungen ist nicht zufällig entstanden - die Vielfalt der Schalter ist groß. Außerdem lassen sie sich nach verschiedenen Prinzipien klassifizieren.

Abhängig von der beim Schalten ausgeführten Funktion werden Geräte beispielsweise in die folgenden Kategorien eingeteilt:

• Einschluss (NO) - A;
• Herunterfahren (NF) - B;
• schalten - C;
• programmierbare Option - P;
• andere ist S.

Und je nach Installationsmethode sind die Sensoren versenkt, nicht versenkt und andere.

Manchmal ziehen es Hersteller vor, einen langen Code anzugeben, der die maximalen Parameter des Produkts beschreibt, einschließlich der Position des empfindlichen Elements, des Vorhandenseins einer Anzeige, der klimatischen Veränderung usw.

Wenn ein Unternehmen das von GOST empfohlene Markierungsprinzip anwendet, sieht die Beschriftung auf dem Schalter beispielsweise so aus:

U3 A30 EIN D2

Wo:

• U - Ultraschallverfahren zum Nachweis eines Reizstoffs. Der Rest entspricht anderen lateinischen Buchstaben: I - induktiv, C - kapazitiv, D, R und T - photoelektrische direkte, reflektierende bzw. Sperrwirkung;
• 3 - die Installationsmethode ist anders;
• A30 - Form und Durchmesser, was in diesem Fall zylindrisch mit einem Gewinde mit einem Durchmesser von 30 mm bedeutet;
• A ist die Schaltfunktion des Elements, dh Einschalten (Schließer);
• D ist die Anzahl der Drähte für den DC- oder AC-Ausgang, was zwei DC-Anschlüssen entspricht;
• 2 - Steckverbindung.

Insgesamt stehen 4 Kombinationsmöglichkeiten zur Verfügung, darunter entsprechen Flachdrähte der Einheit, die oben betrachtet wurden zwei, die Klemme der drei und eine andere Methode der vier.

Bei Modifikationen, die ein Kabel erfordern, bringt der Hersteller die Eigenschaften auf einem Etikett an, das direkt am Kabel angebracht wird.Es kann auch den Schutzgrad, die empfohlene Spannung und mehr anzeigen.

Unter seriösen Herstellern wie CJSC Sensor / Sesor, der deutschen Firma Fotoelektrik Pauly, NPK TEKO, PKF STRAUSS, CJSC Meander, den Firmen OWEN und SKB IS, NPP PRIZMA aus Jekaterinburg und anderen wird unterschieden.

Viele von ihnen bieten einen Service zur Herstellung von WB mit den vom Verbraucher gewünschten Parametern an - auf Bestellung.

Wir empfehlen auch die Lektüre unseres anderen Artikels, in dem wir die verschiedenen Arten von Lichtschaltern ausführlich beschrieben haben. Mehr Details - weiterlesen.

Fernsteuerungseinstellung für Livolo-Leistungsschalter

Schalter, die die Fernbedienung im Produktartikel unterstützen, haben den Buchstaben R. Um die Fernbedienung einzurichten, müssen Sie den Betrieb des Schalters mit der Fernbedienung programmieren.

1. Drücken Sie den Sensor am Schalter und halten Sie ihn etwa 5 Sekunden lang gedrückt. bis ein Piepton ertönt,
2. Drücken Sie eine Taste auf der Fernbedienung (z. B. Taste A).
3. Über den Abschluss der Synchronisation werden Sie durch ein Tonsignal informiert. Drücken Sie A, um das Licht einzuschalten, drücken Sie erneut A, um das Licht auszuschalten.
4. Mögliche Programmierung der Tasten auf der Fernbedienung: A, B und C - EIN / AUS, D - alles ausschalten.
5. Bei einem Dimmer ist die Funktion der Taste nach der Synchronisation der Fernbedienung wie folgt: A - EIN, B - Helligkeit erhöhen, C - Helligkeit verringern, D - AUS;

Brechen Sie die Synchronisierung ab, berühren Sie den Sensor und halten Sie ihn 10 Sekunden lang gedrückt, bis Sie einen doppelten Piepton hören. Wenn Sie den Sensor nach dem ersten Piepton oder nach dem ersten Blinken der Hintergrundbeleuchtung loslassen, wird die Synchronisation nicht abgebrochen

Videoanleitung zum Synchronisieren der Livolo-Touch-Schalter mit Funksteuerungsfunktion mit der Fernbedienung:

Es ist möglich, mehrere Schalter gleichzeitig mit einer Taste auf der Fernbedienung einzuschalten. Zum Beispiel müssen Sie den Weg vom Zimmer zur Küche durch den Flur beleuchten. Die Videoanleitung zum Programmieren von Lichtszenen mit Livolo-Schaltern mit Fernbedienung und Fernbedienungsfunktion hilft Ihnen dabei:

Montagefehler

Um Fehler bei der Installation von Switches zu vermeiden, beachten Sie folgende Regeln:

Schalten Sie vor der Installation immer die Stromversorgung aus, um Kurzschlüsse und Schäden am Gerät zu vermeiden.
Installieren und entfernen Sie die Glasfrontplatte im spannungslosen Zustand.
Achten Sie darauf, dass die Frontplatte nicht auf einer Seite der Wand aufliegt und streng parallel ist.
Schalten Sie die Berührungsschalter ein, wenn jede Leitung unter Last steht.
Setzen Sie die Frontglasscheibe sofort nach der Installation auf den Schalter, damit der Sensor keinen Staub ansammelt.
Drücken Sie den Sensor nicht ohne das Panel!
Wenn sich Baustaub auf dem Schaltsensor befindet, wischen Sie ihn mit einem trockenen, sauberen Tuch ab.
Seien Sie vorsichtig, wenn Sie mit Strom arbeiten.

Jetzt kennen Sie die Vorteile von Berührungsschaltern, die Prinzipien ihrer Konstruktion und Verbindung. Moderne Schalter machen Ihr Zuhause stilvoll und komfortabel und werden Sie bei richtiger Installation und Handhabung viele Jahre lang erfreuen.

Auswahl nach Preis und Hersteller

Das passende Gerät können Sie nach folgenden Kriterien auswählen:

• je nach Stromquelle - ein Schalter aus einem 220-V-Netz oder aus einer Batterie;
• durch Bewegungserkennungstechnologie - Infrarot, Akustik, Mikrowelle, Ultraschall, kombiniert;
• nach Betrachtungswinkel - Messbereich von 90 Grad bis 36 Grad;

Geräte mit großem Betrachtungswinkel sind teurer.

• Reichweite - von 5 bis 20 Metern;
• Schalterleistung - hängt davon ab, wie viele Lampen daran angeschlossen werden;
• je nach Befestigungsart;
• Verfügbarkeit zusätzlicher Funktionen.

Es ist wichtig, auf die Wahl des Herstellers zu achten. Es wird nicht empfohlen, chinesische Abkochungen von unbekannten Firmen zu kaufen. Solche Schalter erfüllen möglicherweise nicht ihre Aufgaben und halten kürzer.

Zu den besten Herstellern zählen Produkte von Simon, PROxima, Legrand, Camelion, Schneider Electric

Solche Schalter erfüllen möglicherweise nicht ihre Aufgaben und halten kürzer. Zu den besten Herstellern zählen Produkte von Simon, PROxima, Legrand, Camelion, Schneider Electric.

Die Preise für Schalter beginnen bei 400 Rubel. Die Kosten steigen, wenn Sie ein Gerät von einem namhaften Unternehmen nehmen, Produkte mit zusätzlichen Funktionen kaufen oder ein Gerät auf Bestellung herstellen.

Für den Heimgebrauch benötigen Sie kein superteures Modell. Sie können PROxima MS-2000 EKF mit einem IR-Sensor kaufen, der 450 Rubel kostet. Eine gute Option für ein Landhaus oder eine Hütte wäre auch Camelion LX-16C / BI, das aus strapazierfähigem Kunststoff besteht und Temperaturen von -20 Grad bis +40 Grad standhält.

Berührungsschalter - was ist das und wo wird er verwendet?

Ein Berührungsschalter ist ein elektronisches Gerät, das das Gerät mithilfe eines Berührungssignals – leichte Berührung, Ton, Bewegung, Signal von der Fernbedienung – in der Empfindlichkeitszone des Sensors ein- oder ausschaltet. Ein mechanischer Tastendruck wie bei einem herkömmlichen Schalter ist nicht erforderlich. Dies ist der Hauptunterschied zwischen einem Berührungsschalter und einem herkömmlichen Tastaturschalter.

Solche Schalter werden in einer Wohnung oder einem Haus verwendet, meistens für das Beleuchtungssystem, sowie zum Anheben von Jalousien, Vorhängen, Öffnen von Garagentoren, Ein- und Ausschalten von Haushaltsgeräten und Einstellen von Heizungsanlagen.

Das stilvolle Erscheinungsbild wird den Innenraum schmücken und die Benutzerfreundlichkeit wird zusätzlichen Komfort bieten. Ein solcher Schalter wird in die Oberfläche eines Elektrogerätes eingebaut, beispielsweise in eine Tischlampe. Um das Gerät einzuschalten, berühren Sie es einfach. Außerdem kann der Schaltsensor per Fernbedienung, Sprache gesteuert werden, auf Bewegung reagieren, mit einer Zeitschaltuhr ausgestattet sein, dimmen. Der Timer hilft, Strom zu sparen, und der Dimmer erzeugt die Beleuchtungsintensität, die Sie benötigen. Schaffen Sie beispielsweise ein gemütliches gedämpftes Licht für ein romantisches Abendessen oder einen entspannten Abend.

Der Berührungsschalter dient zum Stromsparen an Orten mit hohem Personenverkehr. Zum Beispiel im Eingangsbereich. Der Sensor reagiert auf Bewegung, wenn der Mieter den Eingang betritt und schaltet sich nach einer bestimmten Zeit aus.

Ein solcher Schalter kann im Hof ​​eines Privathauses aufgestellt werden, um den Hof bei Bedarf zu beleuchten. Dadurch wird der Stromverbrauch gesenkt.

Es ist möglich, das Büro mit Berührungsschaltern auszustatten, um die Beleuchtung bequem ein- und auszuschalten, die Jalousien zu schließen und hochzufahren.

Somit ist der Berührungsschalter geeignet für:

• Wohnungen;
• Privates Haus;
• Büro
• öffentliche Plätze;
• Hausgebiete.

S.V. für eine Tischlampe - 2 Betriebsmodi

Durch den Einbau eines solchen Gerätes in eine Tischleuchte kann man auf einen Schlüsselschalter verzichten und nicht im Dunkeln danach suchen, sondern die Leuchte durch Berühren des Korpus einschalten.Eine kurze Berührung schaltet es ein und aus, und eine lange Berührung passt die Helligkeit an.

Diese Lampe hat Nachteile:

• keine Funktion, wenn der Stecker in der falschen Position in der Steckdose steckt - in diesem Fall muss der Stecker gedreht werden.
• Fehlalarme bei der Installation der Lampe auf einem Nachttisch aus Metall - in diesem Fall sollten Sie sie auf einer dielektrischen Basis aus Holz oder Spanplatte installieren.

Schema S.V. für eine Tischlampe, montiert auf 1 Chip

Dieser Regler ist angebaut Mikrochip 145AP2
. Die Steuerung erfolgt über einen einzigen Sensor, der Ein-, Aus- und Helligkeitssteuerung bereitstellt. Wenn während der Installation keine Fehler auftreten, beginnt die Schaltung sofort zu arbeiten, ohne Abstimmung.

Der Leistungsteil der Schaltung ist der Transistor KT3102B und der Triac KU602G. Bei Bedarf wechselt er auf einen stärkeren oder wird auf den Steuerausgang eines leistungsfähigeren Triacs geschaltet.

Benutzt das Regler
ähnlich einem Fabrikgerät - das Ein-/Ausschalten erfolgt durch kurzes Berühren des Sensors. Mit einer langen Berührung wird die Helligkeit eingestellt, die beim erneuten Einschalten gespeichert und wiedergegeben wird.

Als Sensor
Lampengehäuse verwendet.

2 Fälle von Reparaturbedarf S.V. für Tischlampe

Die Reparatur eines solchen Geräts beschränkt sich auf den Austausch von Teilen. Das häufigste Problem ist der Mangel an Licht oder ein konstantes Leuchten. Der Grund dafür ist ein Defekt Triac.
Es sollte ersetzt werden, und in anderen Fällen sollte die Frage der wirtschaftlichen Machbarkeit der Reparatur gelöst werden.
