So schließen Sie eine Do-it-yourself-Gegensprechanlage an

Video-Intercom-Kabelinstallation

Die Reihenfolge der Arbeit ist hier wie folgt. Bestimmen Sie die Position der Ruftafel an Ihrem Zaun.

In der Regel wird es von der Seite des Schlosses und nicht von der Seite der Torscharniere platziert.

Fehler Nr. 2
Gleichzeitig sollte die Installation auf Metallstrukturen, die durch Streuströme beeinträchtigt werden können, vermieden werden.

An dieser Stelle müssen Sie einen Graben ausheben, um die Kommunikations- und Stromkabel zu verlegen. Es wird das gleiche Kabel sein - KSPV.

Die empfohlene Grabentiefe beträgt 0,7 m.

Das Kabel selbst muss in einem HDPE-Rohr verlegt werden. Auch im Keller und vor allem auf der Zaunoberfläche.

Das Rohr schützt die Isolierung nicht nur vor den mechanischen und chemischen Einflüssen des Bodens, sondern auch vor den ultravioletten Strahlen der Sonne.

Die Sprechanlage sollte in einer Höhe von 1,5-1,6 m installiert werden. Geben Sie das KSPV-Kabel dementsprechend mit einem kleinen Spielraum auf eine solche Höhe aus.

Führen Sie den Durchgang im Fundament und durch die Wände durch die Schutzhülle.

Fehler Nr. 3
Verlegen Sie das Kabel von der Sprechstelle zur Rufzentrale nicht in unmittelbarer Nähe von 220-V-Stromkabeln.

Im Haus geschieht dies oft in einem Plastikkanal, und draußen stopfen sie, um Geld zu sparen, alles in eine Röhre, wie 220-V-Kabel für die Straßenbeleuchtung oder einziehbare Tore und einen schwachen Strom für eine Gegensprechanlage.

Bei paralleler Verlegung verschiedener Kabelstränge muss der Abstand zwischen diesen mindestens 100 mm betragen.

Außerdem wird das Kabel durch eine Schutzhülle in der Zaunsäule nach außen geführt.

Es ist wünschenswert, diese Hypothek in der Phase des Baus des Zauns und der Installation des Tors bereitzustellen.

Fehler Nr. 4
Nach dem Verlegen muss das Kabel unbedingt kopiert werden.

In der Regel die Phase der Arbeit an HDPE-Rohrverlegung und das Kabel darin, ist der Arbeit am direkten Anschluss der Sprechanlage deutlich voraus. Manchmal erstreckt sich der Abstand zwischen ihnen über mehrere Monate.

Daher sollten die Enden des Kabels sicher abgedichtet werden, damit es keine Feuchtigkeit ansaugt und ausfällt.

Teile der Gegensprechanlage

Je nach Prinzip der Stromversorgung, nach Art und Anzahl der Systemkomponenten ist es üblich, die Bestellung sowie die gewünschte Art der Installation einer Video-Sprechanlage zu vergeben.Es gibt eine bestimmte Reihenfolge in der Anordnung der Plätze der Blöcke, die es ermöglichen, die Ausrüstung so bequem wie möglich zu verwenden.

Anrufpanel

Bei der Installation einer Gegensprechanlage mit eigenen Händen wird zunächst ein Anruffeld installiert. Ohne diese Sperre ist das Zutrittssystem völlig sinnlos. Es gibt verschiedene Arten von Call Panels:

• Panel nur mit Ruftaste; es ist unmöglich, das Schloss vom Bedienfeld aus zu steuern;
• Anrufpanel und eingebauter Schlüsselleser;
• Panel mit einer Videokamera.

In der Regel erfolgt die Installation des Call Panels in einer Höhe von 1,5 Metern über dem Boden. Diese Anordnung des Gerätes ermöglicht es, das Paneel für Personen ungehindert zu nutzen - unabhängig von der Körpergröße. Verfügt das Panel unter anderem über eine Kamera, lässt sich der Gast leichter daran erkennen.

Netzteil

Leider gibt es keine vollständigste Antwort auf die Frage: Wie schließe ich eine Video-Gegensprechanlage an? Tatsache ist, dass es in modernen Systemen 3 Arten der Stromverteilung gibt:

• Anschluss über 1 Kabel, mit eingebautem Konverter in der Sprechanlage oder am internen Monitor;
• Stromversorgung mit einer im Haus installierten Außeneinheit;
• Installation einer separaten Stromversorgung, an die das Call Panel angeschlossen wird, sowie eines elektromagnetischen oder elektromechanischen Schlosses.

Einige Arten von Stromleitungen haben jedoch bestimmte Einschränkungen. Wird die Videosprechanlage beispielsweise über ein Twisted-Pair-Kabel angeschlossen, dann sollten Sie die Leitungslänge von 100 Metern nicht überschreiten.

Sperren

Was die Systemsperre betrifft, wird sie basierend auf der erforderlichen Funktionalität ausgewählt. Elektromechanische Schlösser werden in der Regel am häufigsten in Wohnungen eingesetzt. Auch wenn der Strom abgeschaltet wird, bleibt das Schloss geschlossen.Die beste Version des Schlosses ist eines, das ohne Strom manuell geöffnet werden kann - mit einem Schlüssel.

Wenn Sie ein elektromagnetisches Schloss nehmen, wird es beim Ausschalten automatisch geöffnet. Für öffentliche Einrichtungen ist ein solches Schloss eine ideale Lösung, was man von Wohnungen nicht sagen kann.

Auch wenn der Eigentümer ein elektromagnetisches Schloss in der Wohnung bevorzugt, muss darauf geachtet werden, zusätzlich eine unterbrechungsfreie Stromversorgung für den Fall eines Stromausfalls im Hauptnetz zu installieren.

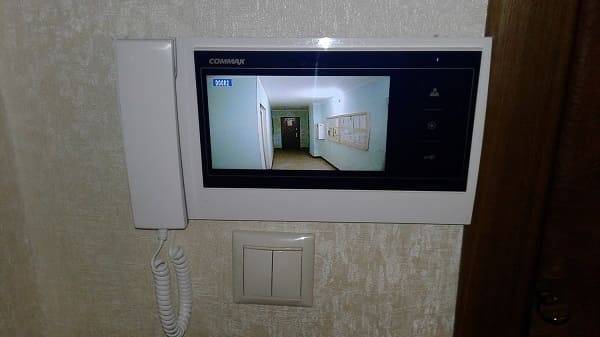

Bildschirm (Hauptbedienfeld der Videosprechanlage)

Alle modernen Sprechanlagen sind mit flachen, komfortablen Monitoren ausgestattet. Ältere Modelle sind mit Bildschirmen mit Lampenhintergrundbeleuchtung ausgestattet, und moderne haben LED-Monitore. Unter anderem gibt es Modelle, die an den DVR angeschlossen werden können. Dafür sind analoge oder digitale Signalübertragungsschnittstellen vorgesehen.

Der Monitor wird wie andere Teile der Videosprechanlage gemäß den Empfehlungen des Herstellers installiert. Früher wurde gesagt, dass der Monitor als Hauptstromverteiler fungieren kann

Daher sollte der Installation dieses Teils des Systems besondere Aufmerksamkeit geschenkt werden.

Im Angebot finden Sie Video-Gegensprechanlagen nicht nur mit eingebauter Kamera. Es gibt Modelle, bei denen die Webcam vom Besitzer selbst ausgewählt wird. Mit einem solchen Verbindungsschema für die Videosprechanlage können Sie die Funktionalität des Geräts erweitern.

Kabelproduktion

Teure Modelle von Video-Gegensprechanlagen werden mit einem Kabelsatz geliefert. Damit entfällt das mit der Leiterauswahl verbundene Problem. Im Allgemeinen sind Video-Sprechanlagen mit drei Arten von Leitungen ausgestattet:

1. mehradriges Kabel - ermöglicht die Stromverteilung zwischen verschiedenen Knoten des Geräts.Einige Kabeltypen können direkt im Boden verlegt werden, durch die Luft - ohne zusätzlichen Schutz;
2. Koaxialkabel - ermöglicht die Übertragung von Audio und Video. Bei einem solchen Leiter kann die Leitungslänge beträchtlich sein;
3. Twisted-Pair - Wird verwendet, wenn ein Signal von digitalen Geräten übertragen wird. Für diese Zwecke ist ein normales Kabel geeignet, das im Freien verlegt werden darf.

Beachten Sie, dass die Kabelverbindungen, unabhängig von ihrem Typ, streng nach den Empfehlungen des Geräteherstellers ausgeführt werden müssen. Dieser Job erfordert keine besonderen Fähigkeiten.

Um herauszufinden, welcher Leiter für den Anschluss einer Videosprechanlage benötigt wird, gibt es eine spezielle Farbmarkierung der Kabel: Die Adern sind in verschiedenen Farben gekennzeichnet, und an den Klemmen der Systemknoten befinden sich Klemmkämme, die helfen, eine genaue Verbindung herzustellen .

Löten wird nicht zum Verbinden von Kabeln verwendet. Um den Leiter jedoch vor Feuchtigkeit und anderen Einflüssen zu schützen, verwenden Sie am besten ein Kupferkabel.

Arten von Intercom-Codeschlüsseln und das Prinzip ihrer Funktionsweise

Intercom-Codeschlüssel können in zwei Typen unterteilt werden: Kontakt und berührungslos. Die ersten Gegensprechanlagen verwendeten die einfachsten analogen Tasten mit zwei Kontakten. In einen solchen Schlüssel wurde ein Widerstand mit einem bestimmten Wert gelötet. Wenn ein solcher Schlüssel an das Lesegerät angelegt wurde, wurde ein fester Strom durch ihn geleitet und das Mikroprozessorsystem gemessen Spannungsabfall über Widerstand.

Wenn der Sturz in die angegebenen Parameter passte, öffnete sich die Tür.Ein solcher Schlüssel könnte nicht nur von der Intercom-Dienstleistungsfirma, sondern von jeder Person mit Grundkenntnissen der Elektrotechnik erstellt werden. Daher wurden analoge Schlüssel schnell durch Chips ersetzt, die einen seriellen Binärcode übertragen. Bei solchen Schlüsseln wird die Anzahl der möglichen Kombinationen durch die Anzahl der übertragenen Bits bestimmt.

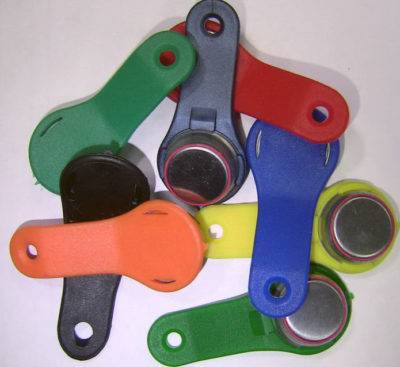

Es können digitale Schlüssel vom Kontakttyp hergestellt werden basierend auf Chips Firmen. Einer der gängigsten sind Dallas Touch Memory Chips des gleichnamigen Herstellers. Je nach Mikrochip-Modell haben die Tasten einen unterschiedlichen Speicherplatz und ermöglichen eine unterschiedliche Anzahl von Zahlenkombinationen.

In letzter Zeit sind viele Gegensprechanlagen mit kontaktlosen Lesegeräten ausgestattet. Der Austausch zwischen Zugangsschlüssel und Gegensprechanlage erfolgt dabei über einen Funkkanal. Geräte kommunizieren mit Frequenzen von mehreren zehn oder hundert Kilohertz miteinander. Die Reichweite solcher "Funkgeräte" überschreitet wenige Zentimeter nicht. Daher ist die Möglichkeit des Abhörens des Funkverkehrs unwahrscheinlich.

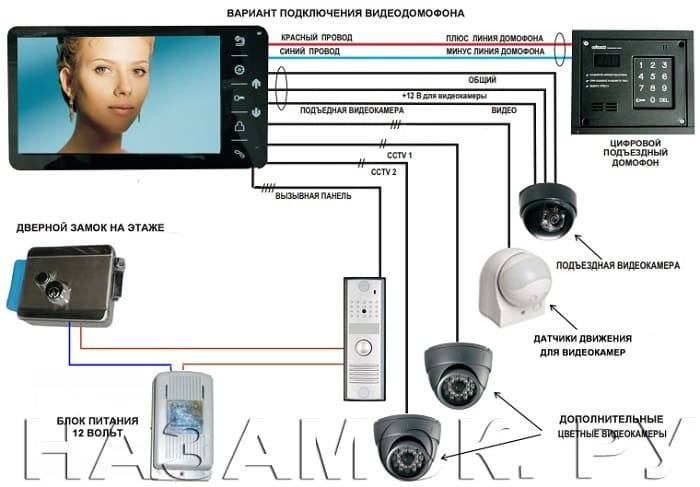

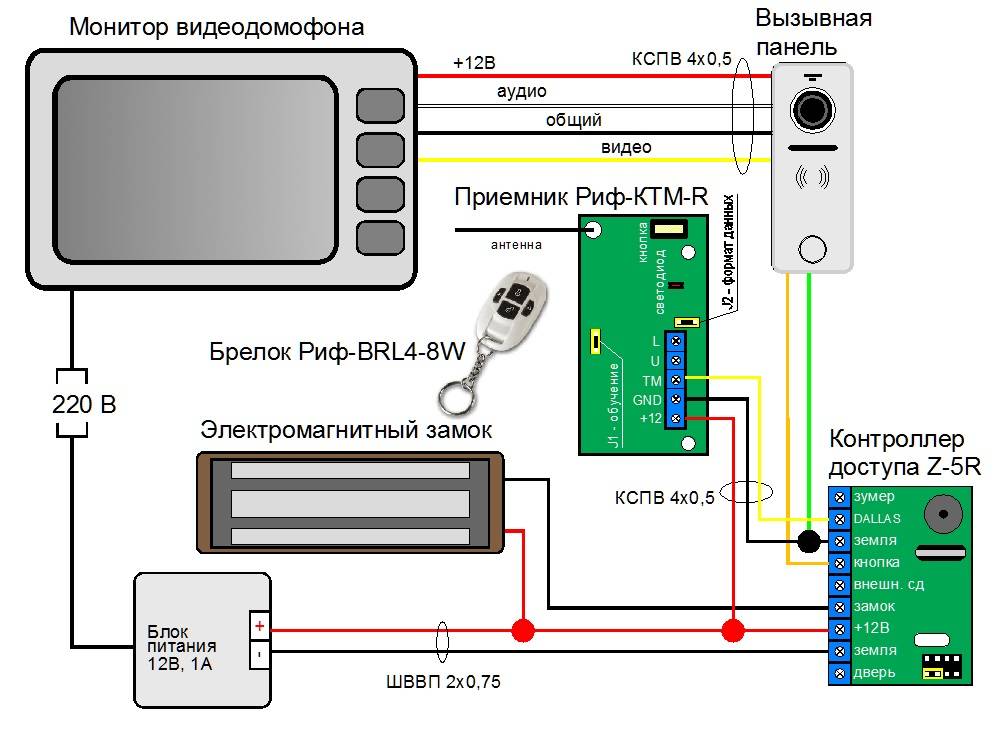

Anschließen einer Video-Gegensprechanlage an eine Zugangs-Gegensprechanlage mit Elektroschloss

Um bei den Drähten keinen Fehler zu machen, gibt es Informationen mit Nummerierung. Ohne sie ist es äußerst schwierig, die Verbindung herauszufinden, verschiedene Signale können leicht durch die Installation des falschen Kabels verwechselt werden.

Die Verbindung erfolgt gemäß den Zeichen und Verbindungen in verschiedenen Farben. Jedes Kabel ist markiert, um Fehler während des Anschlusses auszuschließen, sie bestimmen den Ort, über den die Verbindung zur allgemeinen Steuerung der Gegensprechanlage erfolgt. Nummer eins steuert das Audio über das Anruffeld. Die Nummer zwei ist für die allgemeine Ernährung zuständig. Drei - plus 12 Volt.Nummer vier steuert den Videoempfang.

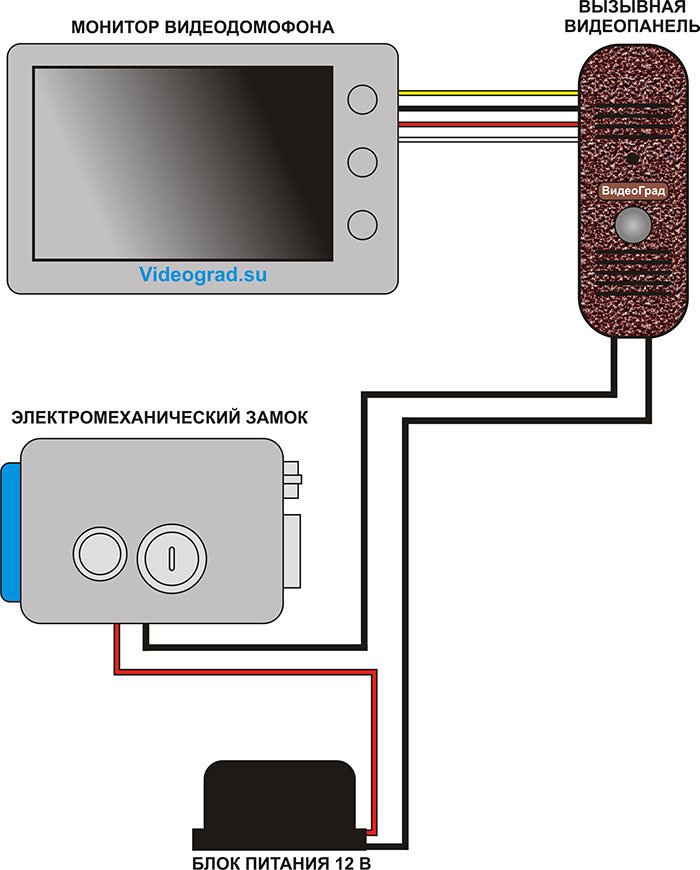

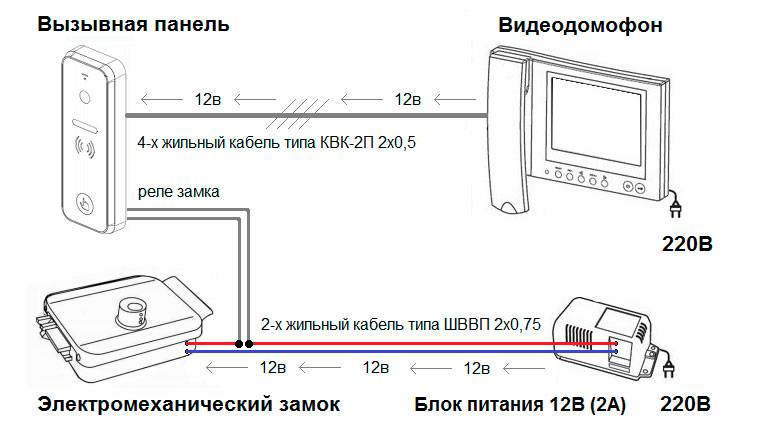

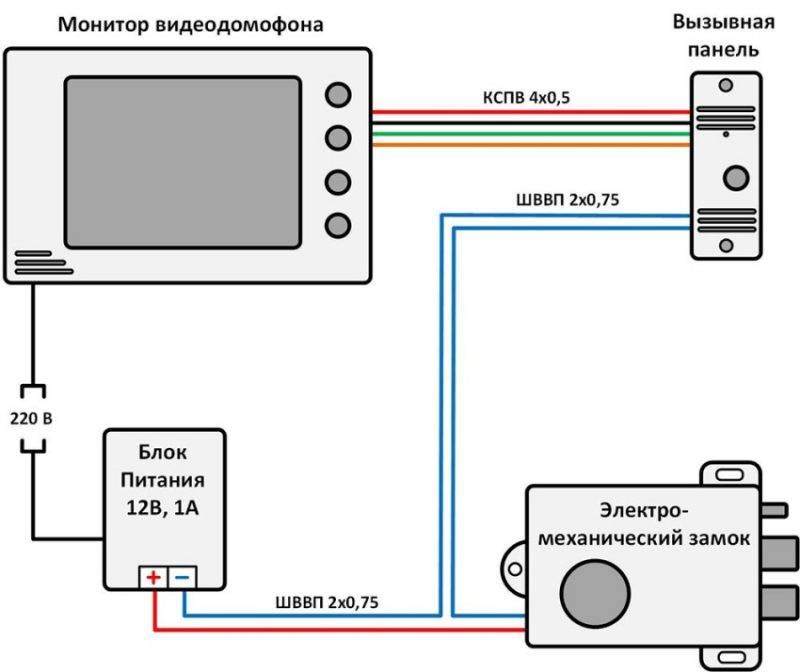

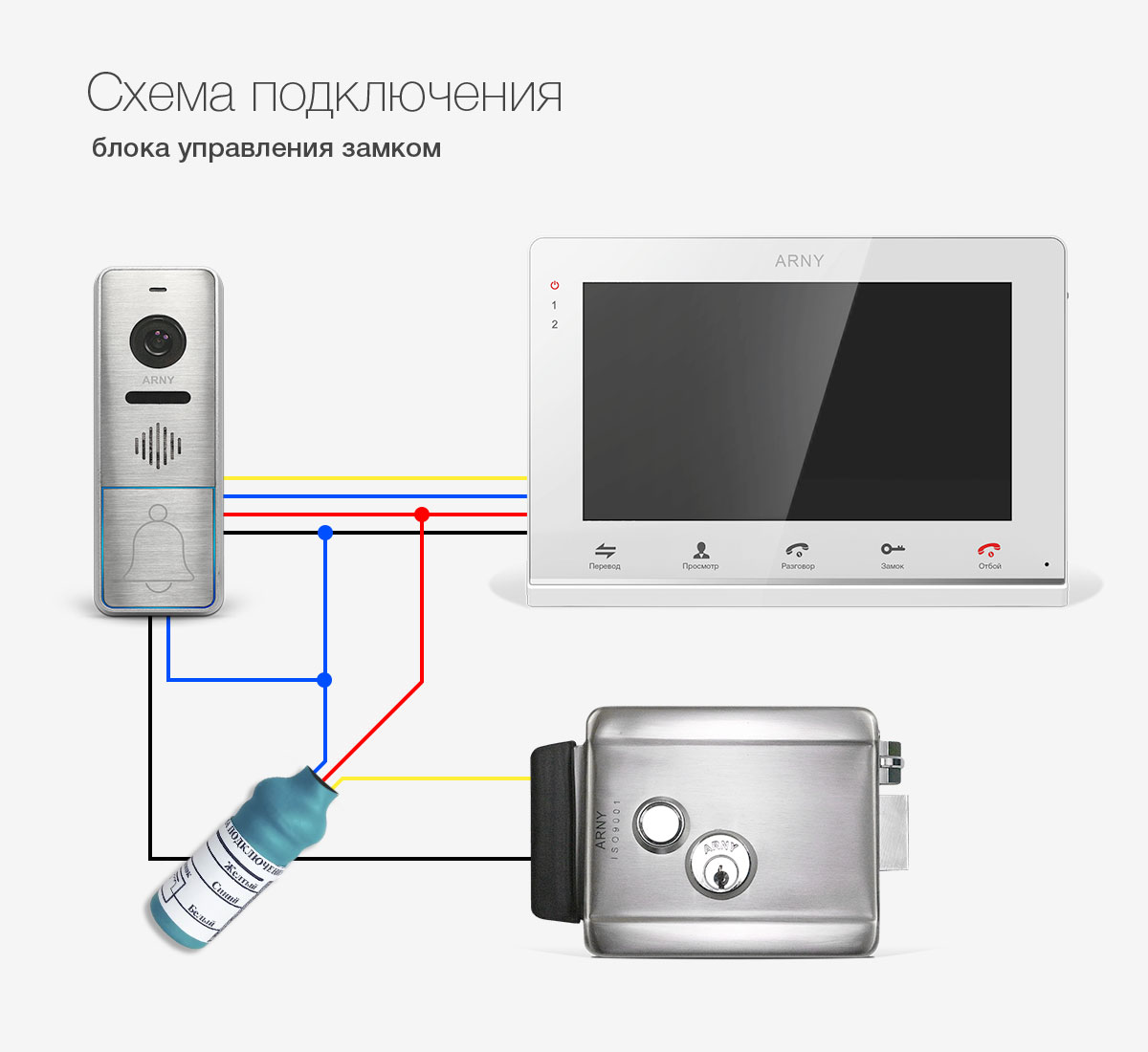

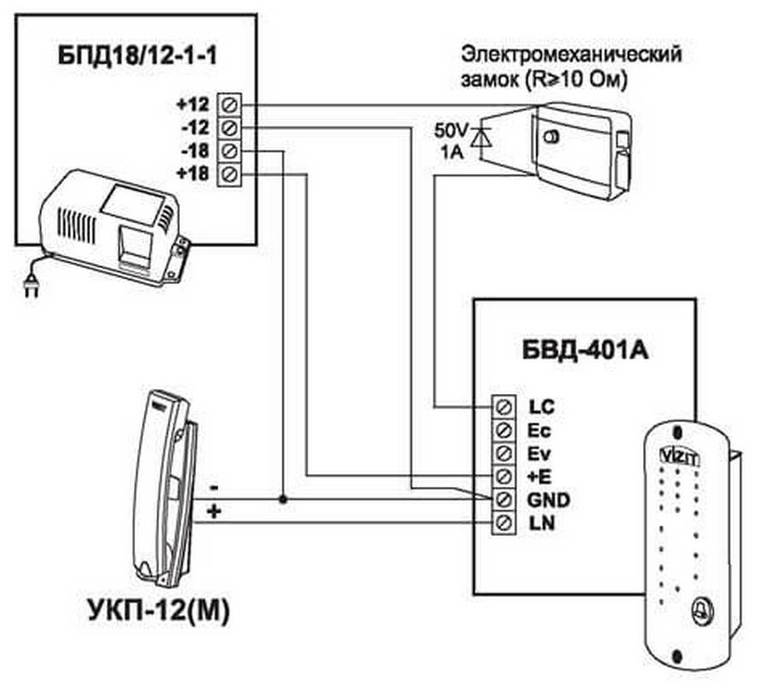

Schaltplan einer Video-Gegensprechanlage mit elektromechanischer Verriegelung zur Einfahrt

Die Videosprechanlage kann ein elektromechanisches Schloss enthalten, das die Tür öffnen kann, im gleichen Umfang wie die klassische Version ohne Videopanel. Um das Schloss zu verbinden, müssen Sie eine Reihe von Aktionen ausführen:

• Ein Ende des Kabels ist mit dem Elektroschloss verbunden;
• Das andere Ende ist mit einer gemeinsamen Stromversorgung verbunden;
• Die Stromversorgung wird mit einem zweiten Kabel mit dem elektromechanischen Schloss verbunden.

Es ist nicht schwierig, ein solches Schloss zu verwenden. Der Besucher ruft den Besitzer über das Videopanel an, er erscheint als Bild auf einem anderen Panel. Nach Beendigung des Gesprächs drückt der Besucher erneut auf den Knopf, danach öffnet sich die Tür, das Panel schaltet sich aus und Sie können das Gebäude sicher betreten.

Auf die gleiche Weise wird das zweite Rufpanel angeschlossen.

Die Steuerung erfolgt zwischen den beiden Videopanels und die Schlösser werden synchronisiert. Am Eingang ist eines der Paneele installiert, das andere in der Nähe der Haustür des Eigentümers.

Es gibt andere Möglichkeiten, eine Video-Sprechanlage mit Anschluss an eine Zugangs-Sprechanlage zu installieren:

• Anstatt gleich zwei elektromechanische Schlösser zu verwenden, können Sie eines einbauen oder ganz darauf verzichten. In diesem Fall werden die beiden Kabel vom Panel zum Schloss isoliert und verwendet.
• Es kann Optionen geben, wenn eine einfache Videokamera anstelle von Anrufpanels verwendet wird:
  • In diesem Fall erfolgt nach einmaligem Drücken der Taste an der Gegensprechanlage ein Übergang zum ersten Videofeld.
  • Nach einem solchen Übergang kommuniziert der Eigentümer mit dem Besucher über das Mobilteil unter Verwendung eines Audiokanals.
  • Wenn Sie die Weiter-Taste drücken, wird der zweite Kanal verwendet, auf dem Sie das Bild sehen können (normalerweise in engen Korridoren verwendet).
• Am Eingang zum Raum befindet sich eine Tür mit dem ersten Bildschirm und einem Schloss:
  • Der Gast drückt den Knopf, nach dem Ende der Verbindung öffnet sich die Tür automatisch.
  • Der Besucher betritt den Eingang.
  • Im Korridor hängt ein Schalter zu einem anderen Panel, an das eine Videokamera angeschlossen ist, von der das Signal an den Eigentümer geht.

Für den Fall, dass die Ruftafel, Videokamera oder das elektromechanische Schloss nicht an die zweite Leitung angeschlossen ist, wird die Gegensprechanlage als einfacher Einkanal mit Videotafel verwendet.

Serielle Verbindung einer Videosprechanlage mit einer Zutrittssprechstelle

Um eine Verbindung zu einer öffentlichen Gegensprechanlage herzustellen, müssen Sie die Audioübertragungsleitung vom Handapparat der Gegensprechanlage auf ein Videokabel umstellen.

In der Praxis kommen je nach Gegebenheiten mehrere Einbaumöglichkeiten zum Einsatz. Eine der besten Möglichkeiten ist die Verwendung einer Steckdose (falls diese während des Baus installiert wurde), aus der Schwachstromkabel kommen.

Die Enden des Kabels werden beringt, abisoliert, Stecker daran angeschlossen, mit der Gegensprechanlage verbunden, gelötet und isoliert. Kabel, die von der Wohnung und dem Eingang führen, werden an eine gemeinsame Platine angeschlossen. Eines der Enden führt zu einer Platte, um eine Schwachstromabschirmung in der Wohnung zu nennen. Das andere Ende führt zum Steigrohr, wo Draht angeschlossen ist gemeinsame Sprechanlage für mehrere Wohnungen.

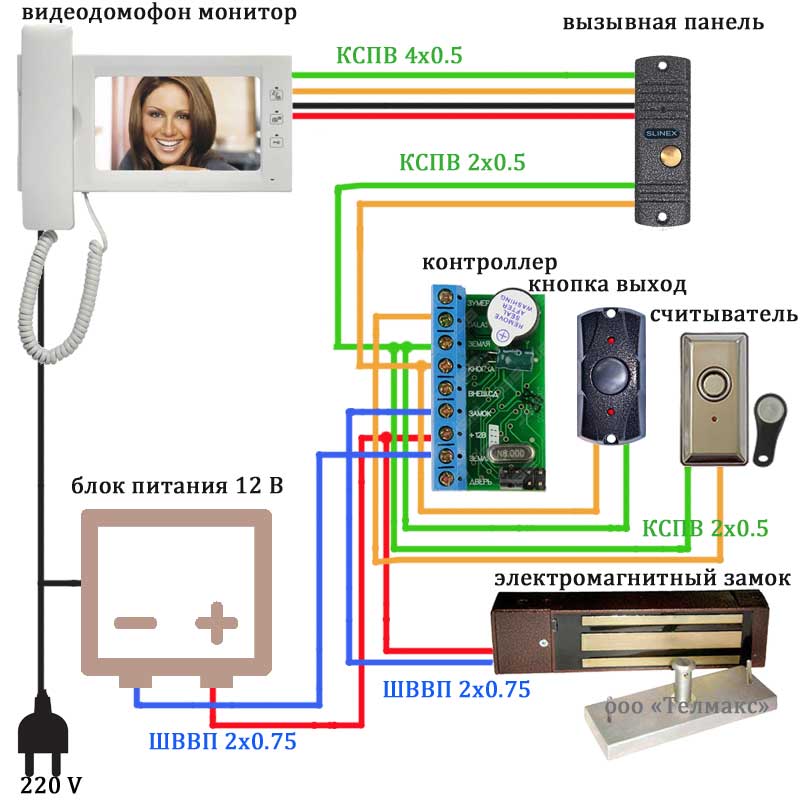

1 Schritt. Alle Elemente des Video-Gegensprechsystems müssen mit einem Videopanel, einem elektromagnetischen Schloss und einem Controller verbunden werden:

• In dem Teil, in dem die Platte verschraubt ist, müssen Sie sofort zwei Löcher bohren, Dübel einsetzen und die Kabel abisolieren.
• Damit die Platte gut sitzt und nicht schwankt, wird mit einem Presslufthammer eine spezielle Aussparung gemacht, in die alle unnötigen Drähte gestampft werden;
• Das Panel für Anrufe ist durch Kabel verbunden und wird dicht an einer Wand errichtet.

2 Schritt. Nachdem Sie die Videosprechanlage mit dem Anruffeld verbinden können:

• Alle Kabel werden in die Buchse gesteckt. Die Enden sollten nicht mehr als 10 cm herausragen, damit alles in das Loch passt;
• Die Videosprechanlage im Zimmer wird automatisch mit Strom versorgt, dann werden die Gerätedaten geladen, das Panel wird auf alle Funktionen auf korrekten Betrieb getestet;
• Zusammen mit der Gegensprechanlage kann das Kit eine Speicherkarte zum Speichern von Videos und Fotos enthalten. Es wird in den seitlichen Schlitz gesteckt und kann dann verwendet werden.

Nach erfolgtem Anschluss muss die Sprechanlage auf alle Funktionstüchtigkeit getestet werden.

Die Ruftafel wird am Eingang zum Eingang und vor der Wohnung des Benutzers angezeigt. Im Hauptmenü können Sie die Musik des Anrufs, das Farbschema des Panels, Helligkeit und Kontrast ändern. Hier können Sie alle zuvor aufgenommenen Videos und Fotos separat anzeigen.

Die Verbindung unterscheidet sich von der Version der installierten Video-Gegensprechanlage: Sie kann koordiniert und digital sein.

Im Falle des digitalen Typs ist es teurer, während es eine große Anzahl verfügbarer Optionen und Anwendungen hat, aber es ist auch schwieriger zu konfigurieren.

Gerade in der Praxis wird häufiger eine koordinierte Gegensprechanlage verwendet. Verwendet Zweikanal-Kommunikation mit der Möglichkeit, zwei Ruftafeln anzuschließen.

Arten von Gegensprechanlagen und allgemeine Schemata für ihre Verbindung

Eine moderne Gegensprechanlage ist nicht nur ein Gerät für ein Gespräch zwischen dem Hausbesitzer und seinem Gast. Intelligente Kommunikatoren bieten die Möglichkeit, den Besucher zu untersuchen, ihm Fragen zu stellen und eine Antwort darauf zu erhalten, das Schloss an den Eingangstüren aus der Ferne zu öffnen. Die vollständige Liste und das Serviceniveau hängen von der spezifischen Modifikation des Geräts ab.

Gegensprechanlage für mehrere Wohnungen

In einer verallgemeinerten Form sieht das Intercom-Verbindungsdiagramm für ein Mehrfamilienhaus wie folgt aus:

Aus der Abbildung ist ersichtlich, dass es in der Mehrbenutzerversion der Sprechanlage zusätzliche Schalter gibt, die das Signal in die gewünschte Wohnung leiten. Außerdem erfolgt die Verkabelung mit einem mehradrigen Kabel, dessen Anzahl der Adern der Anzahl der angeschlossenen Teilnehmer entspricht. Audio- und Videosignale gehen durch getrennte Drähte, was die Verbindung aller Elemente weiter erschwert. Fortgeschrittenere Systeme verwenden Multiplexing-Systeme oder ein digitales Kommunikationsformat, das ziemlich hohe Qualifikationen von Installateuren erfordert.

Ein Multi-User-System ist ziemlich teuer und wird normalerweise für die gemeinsame Nutzung in einem Clubbing angeschafft. Für die Installation werden Spezialisten eingeladen, die gut wissen, wie man eine Video-Gegensprechanlage an jede Wohnung anschließt.

Gegensprechanlage zur individuellen Nutzung

In einzelnen Cottages und Privathäusern wird das Lautsprechersystem ganz anders aufgebaut. Da nur eine Familie ein solches Haus besitzt, reicht auch nur ein Set, bestehend aus Indoor- und Outdoor-Freisprecheinrichtung, um die Kommunikation zu organisieren.Viele moderne Einheiten ermöglichen den Anschluss eines zusätzlichen Mobilteils oder eines zweiten Terminals zur Platzierung im zweiten Stock, in der Garage oder an einem anderen gewünschten Ort, je nach den Bedürfnissen der Hausbesitzer.

Im Gegensatz zu einem Mehrbenutzersystem ist die Installation einer Gegensprechanlage in einem Privathaus nicht sehr schwierig und liegt in der Macht jedes Elektrikers oder einer anderen Person, die über die Fähigkeiten von Elektroarbeiten verfügt. Wie eine Gegensprechanlage eines bestimmten Modells angeschlossen wird, wird immer ausführlich in der Anleitung des Herstellers erklärt, und solche Arbeiten verursachen normalerweise keine besonderen Schwierigkeiten.

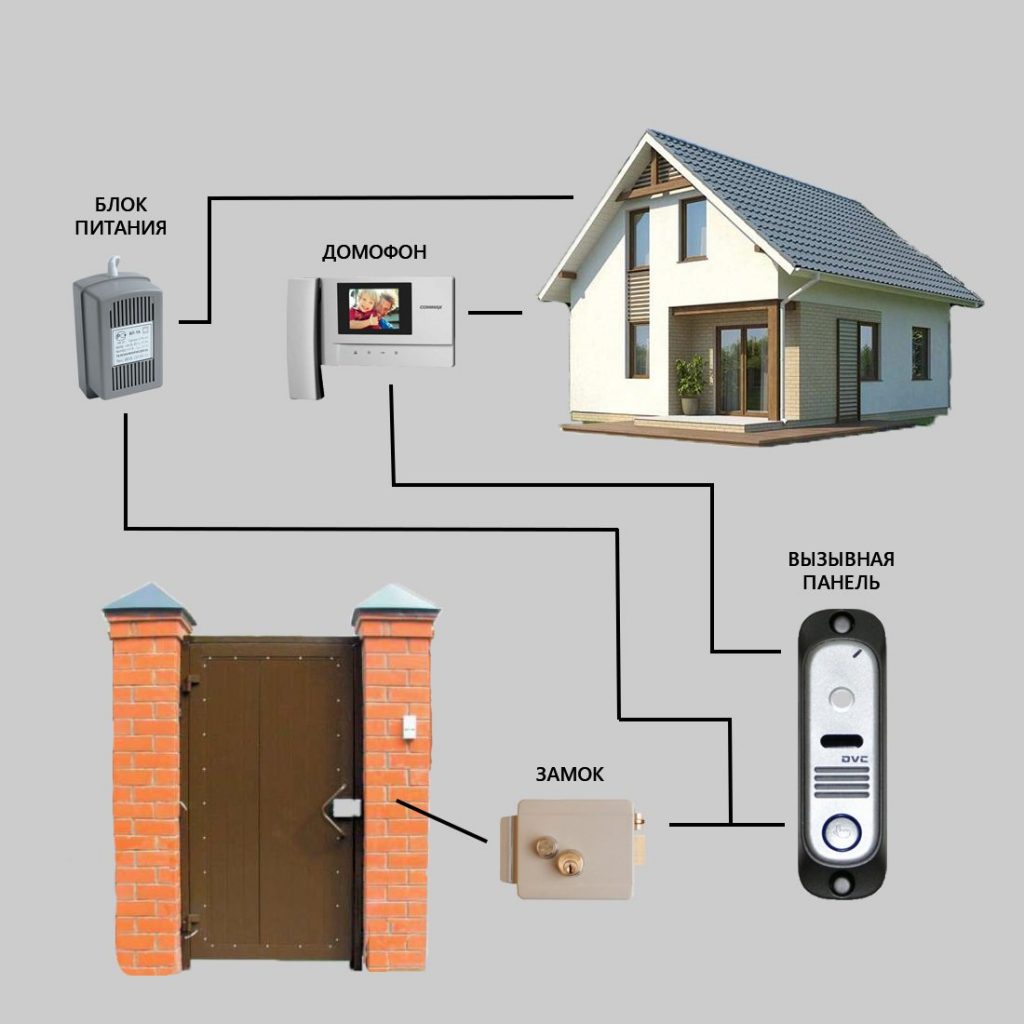

Die Abbildung zeigt alle Elemente eines einfachen Lautsprechersystems für ein Privathaus. Es zeigt deutlich, wie eine Gegensprechanlage in einem Privathaus installiert wird. Das System beinhaltet:

• Heimlautsprecher (1);
• Stromversorgung (2);
• Außenruftastenlautsprecher (3);
• elektromechanisches oder magnetisches Schloss (4);
• Kommunikationskabel.

Abhängig von den spezifischen Bedingungen und der Marke des Geräts kann dieses Schema auf unterschiedlichen Konfigurationen basieren. Betrachten Sie die Hauptkomponenten.

Welche Art von Schloss bevorzugen Sie?

Die elektromechanische Version des Schlosses ist eine Modifikation eines einfachen Schlosses, bei dem die einziehbare Falle sowohl mit einem Schlüssel als auch mit einem Elektromagneten geöffnet werden kann. In den einfachsten Versionen wird der Elektromagnet separat vom Schloss platziert und durch mechanischen Zug mit ihm verbunden.

• das Tor oder die Eingangstüren werden auch während eines Stromausfalls verriegelt;
• Im Falle eines Bruchs kann das Schloss durch ein normales Schloss mit ähnlichem Design ersetzt werden.

Der Nachteil ist, dass ein solches Schloss wie jeder Mechanismus ständige Aufmerksamkeit, Schmierung und Einstellung erfordert. Aufgrund seiner externen Verwendung ist die Lebensdauer eines solchen Schlosses viel geringer als die elektromagnetische.

Das Elektromagnetschloss ist ein Magnet mit sehr hoher Auszugskraft. Es ist an einem festen Teil installiert, und an der Tür selbst ist eine Magnetplatte installiert, die von einem Elektromagneten angezogen wird. Die Trennkraft eines solchen Schlosses beträgt 200-300 kg. Wenn Sie versuchen, eine solche Tür zu öffnen, löst sich höchstwahrscheinlich der Griff, und das Schloss hält das Türblatt immer noch fest.

Ein sehr gewichtiges Argument für ein elektromagnetisches System ist seine mechanische Festigkeit und Stabilität. Da es hier keine beweglichen Teile des Mechanismus gibt, kann das Schloss für immer funktionieren und erfordert praktisch keine Aufmerksamkeit für sich selbst.

Der Hauptnachteil ist, dass die Tür entriegelt wird, wenn der Strom ausfällt. Daher werden elektromagnetische Schlösser an Tor und Tor angebracht, jedoch nicht an der Haustür.

Kommunikatoren

Externe und interne Kommunikatoren können nur einen Audio- oder sowohl einen Audio- als auch einen visuellen Kommunikationskanal haben. Eine externe Lautsprechertaste enthält normalerweise einen Lautsprecher, ein Mikrofon und eine Kamera. Der interne Lautsprecher hat auch einen Bildschirm, auf dem Sie das Gesicht des Gastes sehen können.

Die Verbindung einer Videosprechanlage mit zusätzlichen Außenvideokameras erhöht die Sichtbarkeit und Kontrolle über die Situation hinter der Haustür erheblich. Am internen Lautsprecher befindet sich eine spezielle Taste zum Öffnen der Türen. Eine Reihe von Produkten bietet die Möglichkeit, zusätzliche Schläuche anzuschließen, zu signalisieren und den Alarm einzuschalten.

Wir empfehlen auch zu sehen:

• Landtoilette zum Selbermachen Schritt für Schritt - Tipps, Tricks, Möglichkeiten

  Die Toilette auf dem Land ist ein wesentlicher Bestandteil des Komforts, einer vollständigen Existenz. Beim Kauf eines absolut sauberen Grundstücks installieren wir als erstes diese Struktur. Es ist nicht nur …

• Holzveranda zum Selbermachen - Bauerfahrung

  Ein fester Bestandteil jedes Hauses ist die Veranda. Es scheint, dass das Detail im Vergleich zu Fundament, Wänden und Dach unbedeutend ist, aber ohne es kann man einfach nicht hineinkommen ...

• DIY-Spalier für Gurken und Tomaten, Foto

  Spalier zum Selbermachen im Garten, im Gewächshaus ist einfach zu machen. Die Stützmethode zum Anbau von Tomaten oder Gurken in einer vertikalen Ebene hat mehrere Vorteile. Das Spalier ermöglicht es Ihnen, frei zwischen…

• Polycarbonat-Pavillon zum Selbermachen - Foto von Gebäuden

  Ein gemütlicher Pavillon auf dem Land ist nicht nur ein Ort zum Entspannen, Picknicken mit Freunden. Solch ein notwendiges Landhaus kann als Esszimmer, Sommerküche, ... dienen.

Mit Freunden teilen:

So verbinden Sie eine Video-Gegensprechanlage mit einer Zugangs-Gegensprechanlage

Um die Video-Gegensprechanlage mit der Zugangs-Gegensprechanlage zu koordinieren, werden spezielle Elemente verwendet - MSC / MSC-Schnittstellenmodule. Diese Geräte werden verwendet, um eine Videosprechanlage mit einer digitalen / koordinierenden Zugangssprechanlage zu koordinieren. Der Adapter ist in der Lage, Videosprechanlagen verschiedener Hersteller zu unterstützen, der Hersteller verspricht qualitativ hochwertiges Arbeiten mit CTV, Commax und Kocom. Es gibt Einschränkungen, die in der Anleitung für das Gerät beschrieben sind.

Wir verbinden uns mit einer digitalen Zugangssprechanlage

Die Installation des MSC-Adapters ist recht einfach. Sie schließen die Drähte an, die früher zum Intercom-Hörer gingen. Vier Adern von der Videosprechanlage führen ebenfalls zum Adapter.

Das Call Panel ist wie die Kamera bereits direkt mit dem Adapter verbunden. Dazu stellt das Gerät entsprechende Ausgänge zur Verfügung.

1. Das MSC-Modul bietet alle Grundfunktionen für die Arbeit mit einer Gegensprechanlage:
2. Organisation der bidirektionalen Audiokommunikation mit dem Besucher.
3. Öffnen des Lock-on-Befehls von der Video-Gegensprechanlage.

Das Anschlussschema sieht so aus:

Wir verbinden uns mit der Gegensprechanlage für den koordinierten Zugang

Das MSK-Modul wird benötigt, um mit einer koordinierten Zugangssprechanlage zu arbeiten. Anschluss und Betrieb sind ähnlich wie beim oben beschriebenen MSC-Adapter.

Das Anschlussschema mit MSC sieht folgendermaßen aus:

Was ist in der Gegensprechanlage? Wir studieren das Gerät und den Anschlussplan

Gegensprechanlagen sind eine der Varianten von Zugangskontrollsystemen. Ältere Menschen konnten erstmals Gegensprechanlagen in ausländischen Filmen der 70er Jahre sehen. Die Helden der Gemälde näherten sich den Eingängen der Häuser, wählten einen Knopf mit dem Namen der Person, die sie brauchten, drückten darauf und sprachen mit dem Mieter. Mit seiner Erlaubnis wurde die Vordertür geöffnet und die Leute gingen in das Gebäude. In den 90er Jahren wurde eine fremde Kuriosität zu einem vertrauten Attribut unseres Lebens. Zunächst wurden Mehrfamilienhäuser und dann Privathaushalte mit Gegensprechanlagen ausgestattet. Die Verwendung von Gegensprechanlagen hat das Sicherheitsniveau der Bürger erhöht.

In diesem Material werden wir versuchen, den Leser mit dem Gerät der Gegensprechanlage, dem Funktionsprinzip und dem Zweck seiner Hauptknoten vertraut zu machen.

Wichtige Punkte

Und nun - die versprochenen sieben Punkte, die Sie unbedingt beachten sollten, egal ob Sie die Installation selbst durchführen oder sich an den Meister wenden. Dies ist Ihre Checkliste, die Sie im Hinterkopf behalten sollten.

Nun, oder vor Ihren Augen, auf ein Stück Papier geschrieben. Gehen!

1. Wählen Sie einen Standort für die Videosprechanlage aus, auf den Sie leicht zugreifen können.Wenn wir eine Tafel in einem Flur oder in einem anderen Raum finden, in dem wir oft stehen bleiben oder zu dem wir einfachen Zugang haben, ist es für uns viel bequemer, das Bildtelefon zu verwenden

Es ist auch zu beachten, dass der Videotelefonmonitor auf der für die Bewohner bequemsten Ebene installiert ist. Sichtbarkeit des LCD-Bildschirms im richtigen Winkel

2. Kabel müssen den in den Herstellerangaben angegebenen Anforderungen (angemessene Adernanzahl, geeigneter Querschnitt, Bewehrung) entsprechen. Die Verwendung von mehradrigen Telefonkabeln ist ein ziemlich häufiger Konstruktionsfehler. Denken Sie daran, dass sie sehr widerstandsfähig gegen mechanische Beschädigungen sind und auch nicht für die Verlegung im Freien, im Boden oder in einem Schutzrohr geeignet sind. Wir müssen auch daran denken, dass wir Kabel nicht an leicht zugänglichen Stellen verlegen dürfen. Idealerweise, wenn sie abgeschirmt sind, isoliert, damit sie keinen mechanischen Beschädigungen oder Überschwemmungen ausgesetzt sind.

3. Es muss möglich sein, die Tür im Notfall zu öffnen – wenn wir diese Möglichkeit nicht vorhersehen, kann es sich herausstellen, dass wir nach versehentlichem Zuschlagen der Tür oder Verlust der Schlüssel nicht zu unserem Haus gelangen. Besonders am Tor lohnt es sich, einen zusätzlichen verdeckten Öffnungsknopf einzubauen. Es kann auch ein externes Panel mit codiertem Zugang sein. Telefoneinstellung eingeben

4. Anpassung des Platzes für die Montage des Außenpanels der Gegensprechanlage oder des Bildtelefons. Ein Fehler oder vielmehr ein ernstes Problem ist die Installation von Interconnects oder Bildtelefonen in alten Häusern, ohne zuvor Nischen und Orte für die Montage und den Schutz von Drähten vorzubereiten. Das Problem tritt besonders bei alten Häusern oder deren Zäunen auf.Die Installation einer Gegensprechanlage oder eines Bildtelefons sollte bereits in der Phase der Haus- oder Zauninstallation geplant werden. Dann können wir zum Beispiel in einem Ziegelregal oder am Eingang spezielle Nischen für das Panel, eine elektromagnetische Verriegelung und einen Platz für Kabel vorbereiten. Dadurch können Sie unbequeme Wände vermeiden. Normalerweise müssen Sie Kabel innerhalb der Wände verlegen (zur Steuerung der Anhängerkupplung), selbst wenn Sie ein Modell mit drahtloser Gegensprechanlage haben.

5. Sorgen Sie für eine angemessene Beleuchtung – dies kann sowohl für den Platz vor dem Tor als auch für den Eingang des Hauses gelten. Normalerweise sind Bildtelefone mit Dioden ausgestattet, mit denen Sie auch im Dunkeln ein Bild empfangen können, aber sie haben normalerweise eine geringe Reichweite. Daher lohnt es sich, eine zusätzliche Lampe hinzuzufügen, die sich nach Einbruch der Dunkelheit einschaltet und Licht auf die eintretenden Personen wirft. Es kann über die Intercom-Ruftaste aktiviert werden. Das Objektiv des Videotelefons sollte nicht direktem Sonnenlicht ausgesetzt werden, da das resultierende Bild sehr verschwommen ist. Es lohnt sich, über den Anschluss an die Installation sowie über die Funktion des Einschaltens der Beleuchtung des Hauses nachzudenken, insbesondere wenn es ziemlich lang ist. Nützlicher Dämmerungssensor und Timer, der die Beleuchtungszeit begrenzt.

6

Achten Sie besonders auf die Kabelführung. Das Kabel, das die Innen- und Außenverkleidung der Sprechanlage oder des Bildtelefons verbindet, muss den Anforderungen des Gerätemodells entsprechen (Anzahl der Adern, Mindestquerschnitt, eventuell erforderliche Abschirmung).

Häufig werden dazu mehradrige Telefonleitungen verwendet, die aufgrund ihrer geringen mechanischen Festigkeit nicht direkt im Erdreich verlegt werden sollten, sondern in ein Schutzrohr führen.

Eine ebenso gute, wenn auch teurere Lösung ist die Verwendung eines Stromkabels vom Typ YkY, z. B. 3 x 1,5 mm2.

Bei der Planung der Pipelinetrasse ist zu beachten, dass sie sich nicht an einer Stelle befindet, an der die Oberfläche aushärtet. Mögliche Verbindungen werden in luftdichten Gefäßen in hochwassersicherer Höhe hergestellt.

7. Stellen Sie einen Zaun für das Anruffeld bereit. Planen Sie die Installation einer Gegensprechanlage oder Video-Gegensprechanlage, lohnt es sich, sich während der Bauphase auf die Installation eines Außenpanels einzustellen

Dies ist besonders wichtig für gemauerte Torpfosten. Wenn Sie Säulen darin platzieren, sollten Nischen unter der Platte hergestellt werden, damit wir das Schneiden von Ziegeln vermeiden

Fazit

So kann auch ein Laie eine Video-Gegensprechanlage selbstständig in einem Haus oder einer Wohnung installieren. Das Wichtigste ist die Genauigkeit in jeder Phase der Installation. Ein idealer Helfer dabei ist die Anleitung, die der Hersteller dem Gerät beilegt. Auf keinen Fall sollten Sie von den genannten Anforderungen an die Art des verwendeten Leiters, die Länge der Leitung, die Stromquelle usw. abweichen.

Wenn alle Arbeiten gemäß den Regeln ausgeführt werden, funktioniert die Video-Gegensprechanlage ordnungsgemäß. Andernfalls, Arbeitsunterbrechungen, wird der Zugriff auf das System dauerhaft sein. Eine Person, die über bestimmte Fähigkeiten im Umgang mit elektrischen Netzen verfügt, kann alle Arbeiten von A bis Z selbstständig ausführen. Wenn Sie bei der Installation einer Video-Gegensprechanlage auf bestimmte Schwierigkeiten stoßen, wird empfohlen, sich an Spezialisten zu wenden

Es ist wichtig, sich daran zu erinnern, dass einige Modelle von Gegensprechanlagen bis zu 800-1000 US-Dollar kosten können.Eine unsachgemäße Installation eines komplexen Systems kann die Funktion der Gegensprechanlage in Zukunft beeinträchtigen und zu finanziellen Einbußen führen.
