Schaltplan für einen Zwei-Tasten-Schalter und eine Schritt-für-Schritt-Anleitung für seine Installation

Anschließen eines 3-Tasten-Schalters und einer Steckdose

Oft ist ein Dreifachschalter in einem Block mit einer Steckdose installiert. Wie stellt man eine solche Verbindung her?

Zunächst sollten Sie wissen, dass für eine solche Installation bereits ein Kupferkabel mit einem Querschnitt von 2,5 mm2 verwendet werden muss.

Ein Kabel dieses Abschnitts sollte nicht nur vom Schaltkasten zum Schalter führen, sondern vor allem von der Schalttafel zu genau diesem Verteilerkasten.

Kabel 5 * 2,5 mm2 wird entlang des Blitzes zum Schalter + Steckdosenblock abgesenkt. Jetzt muss nicht nur die Phase, sondern auch Null gestartet werden.Es ist besser, den gemeinsamen Phasenleiter an den Ausgangskontakt anzuschließen, da darauf die Belastung größer ist als auf den Armaturen.

Und schon weiter, mit einem Jumper diese Phase auf die obere Klemme des 3-Tasten-Schalters legen.

Null verbindet sich mit dem zweiten Buchsenkontakt. Die restlichen drei Drähte werden gemäß dem zuvor betrachteten Schema unter den drei unteren Kontakten der Dreiertastatur aufgewickelt.

Die Verdrahtung in der Anschlussdose erfolgt fast auf die gleiche Weise wie oben beschrieben. Abgesehen davon, dass es notwendig ist, einen weiteren Nullkern mit einem gemeinsamen Nullpunkt zu verbinden.

Vergessen Sie nicht die Sicherheit

Alle Manipulationen an elektrischen Installationen sollten mit dem Ausschalten der Maschine beginnen, die sich an der allgemeinen Wohnungstafel befindet. Danach wird das Vorhandensein von Spannung im Netzwerk erneut mit einem Anzeigeschraubendreher oder -tester überprüft - und zwar jedes Mal, bevor mit der Arbeit mit Drähten begonnen wird.

Wenn sich der Schild auf der Landung befindet, wird empfohlen, während der Arbeit ein Warnschild aufzuhängen, damit jemand nicht versehentlich den Kippschalter dreht.

Wenn Sie beginnen, die Grundlagen der Elektroinstallation zu verstehen, arbeiten Sie nicht alleine, sondern laden Sie unbedingt einen Partner zur Versicherung ein: Er hält die Trittleiter und gibt Ihnen eine Zange

Isolierte Schutzhandschuhe können auch vor elektrischem Schlag schützen, obwohl sie für die Arbeit mit Drähten nicht sehr praktisch sind. Beim Jagen und Spachteln der Wände ist es besser, Arbeitskleidung, bequeme Schuhe und eine Maske oder ein Atemschutzgerät zu verwenden, um die Lunge vor Staub zu schützen.

So schließen Sie einen Schalter mit zwei Tasten an

Vor der Installation sollten Sie sich sorgfältig mit der Lage der Schaltkontakte vertraut machen.Manchmal finden Sie auf der Rückseite der Schalter das Schaltkontaktdiagramm, das die Schließerkontakte in der Aus-Position und den gemeinsamen Anschluss zeigt.

Der Doppelschalter hat drei Kontakte - einen gemeinsamen Eingang und zwei getrennte Ausgänge. Eine Phase von der Anschlussdose ist mit dem Eingang verbunden, und zwei Ausgänge steuern die Einbeziehung von Gruppen von Kronleuchterlampen oder anderen Lichtquellen. Grundsätzlich muss der Schalter so montiert werden, dass der gemeinsame Kontakt unten liegt.

Wenn auf der Rückseite des Schalters kein Stromkreis vorhanden ist, sind die Kontakte wie folgt definiert: Der Eingangskontakt befindet sich auf der einen Seite des Schalters und die beiden Ausgänge, an denen die Beleuchtungsgeräte angeschlossen sind, auf der anderen Seite.

Dementsprechend hat der Zweifachschalter drei Klemmen zum Anschließen von Drähten - eine am Eingangskontakt und eine an zwei Ausgangskontakten.

Also haben wir herausgefunden, wie der Schalter funktioniert. Jetzt müssen Sie den Arbeitsplatz, Werkzeuge und Materialien vorbereiten. Wir dürfen nicht vergessen, dass das Wichtigste bei allen Arbeiten im Zusammenhang mit Elektrizität die Sicherheit ist.

Jede der Tasten des zweifachen Schalters kann auf eine von zwei Positionen eingestellt werden, um das Gerät ein- oder auszuschalten. Jede Gruppe kann eine unterschiedliche Anzahl von Glühbirnen haben – es kann entweder eine oder zehn oder mehr Glühbirnen sein. Ein Doppelschalter kann jedoch nur zwei Lampengruppen steuern.

Zuerst müssen Sie die Drähte überprüfen, dh testen, welche Phase die erste ist. Mit Hilfe eines Anzeigeschraubendrehers ist dies nicht schwierig: Bei Kontakt mit der Phase im Schraubendreher leuchtet die Signal-LED auf.

Markieren Sie den Draht, damit Sie ihn bei weiteren Operationen nicht mit Null verwechseln.Bevor Sie mit der Installation des Switches beginnen, müssen Sie Ihren Arbeitsbereich sichern.

Wenn es sich um einen Kronleuchter handelt, sollten Sie die aus der Decke kommenden Drähte stromlos machen. Wenn der Kabeltyp bestimmt und markiert ist, können Sie den Strom ausschalten (dazu sollten Sie die entsprechende Maschine in der Abschirmung verwenden) und mit der Installation des Doppelschalters fortfahren.

Bestimmen Sie im Voraus und stellen Sie sicher, dass Verbindungsmaterial für die Drähte vorhanden ist.

• Üblicherweise angewendet:
• selbstklemmende Klemmen;
• Schraubklemmen;
• Kappen oder Isolierband für handgedrehte Drähte.

Am bequemsten und zuverlässigsten ist die Befestigung mit selbstklemmenden Klemmen. Schraubklemmen können mit der Zeit schwächer werden und Isolierband neigt dazu, an Elastizität zu verlieren und auszutrocknen. Aus diesem Grund kann die Zuverlässigkeit der Verbindung im Laufe der Zeit erheblich geschwächt werden.

Selbstklemmende Klemmen sorgen für eine zuverlässige, dauerhafte Verbindung. Um den Schalter richtig an die Glühbirne anzuschließen, müssen Sie die Schritt-für-Schritt-Anleitung dazu sorgfältig studieren. Danach können Sie nicht nur die Installation gemäß dem Schema vornehmen, sondern auch mögliche Fehlfunktionen identifizieren. Bei der Elektroinstallation in Gebäuden stellt sich häufig die Frage, wie ein Kabel mit einem Wellrohr verlegt werden soll.

1. Um alle Vorgänge genau auszuführen, müssen Sie über die folgenden Werkzeuge verfügen:
2. 2 Schraubendreher - flach und Kreuzschlitz;
3. Montage- oder Büromesser oder andere Vorrichtungen zum Abisolieren;
4. Zangen oder Seitenschneider;
5. Baustufe.

Schema zum Anschließen eines Steckdosenblocks + eines Schalters

22780 Aufrufe

In einem früheren Artikel habe ich darüber gesprochen, wie Einzel- oder Doppelsteckdosen mit elektrischen Leitungen oder über eine Schleife miteinander verbunden werden. Jetzt erzähle ich Ihnen ausführlich, wie Blöcke richtig angeschlossen werden, bestehend aus einer Steckdose + Lichtschalter oder drei oder vier Steckdosen.

In Betracht ziehen. dass in einem Block unter einer Decke nicht nur Schalter, Steckdosen vereint sind, sondern bei Bedarf auch Telefon und Computer.

Bevor Sie mit dem Anschließen von Steckdosen beginnen, müssen Sie die Stromversorgung automatisch ausschalten und mit einem Anzeigeschraubendreher sicherstellen, dass keine Spannung anliegt.

So schließen Sie den Blocksteckdosenschalter an

Am häufigsten wird in Wohnungen an der Trennwand zwischen den Türen des Badezimmers und des Badezimmers ein Block installiert, der aus einem Doppelschalter und einer Steckdose besteht. Ein fester Block wird verwendet, um das Licht in diesen beiden Räumen einzuschalten und elektrische Geräte anzuschließen, die im Badezimmer verwendet werden - ein Elektrorasierer, ein Haartrockner usw. Warum wird die Steckdose aus dem Badezimmer entfernt - ich schon erzählt in einem Artikel mit dem Titel Installation von Steckdosen und Schaltern im Badezimmer.

Im Anschlussplan des Steckdosenblocks und des Doppelschalters werden 5 Adern von der Anschlussdose zum Block verwendet.

Der Erdungsleiter (hellgrün im Diagramm) und Null (blau) von der Abzweigdose werden direkt nur mit der Steckdose im Gerät verbunden. Die Phase (rot) wird an die Buchse angeschlossen und dann über eine Brücke mit dem gemeinsamen Kontakt der ankommenden Phase des Schalters verbunden.

Die verbleibenden zwei Drähte sind mit zwei Schaltkontakten verbunden, über die die Phasen durch Drücken der Tasten in der Toilette und im Badezimmer mit 2 Lampen verbunden werden. Diese. Es stellt sich heraus, dass die Steckdose immer Phase, Null und Masse hat und die Phase auch am unteren Kontakt des Schalters liegt. Und auf den oberen Kontakten wird es nur angezeigt, wenn Sie die Tasten drücken.

In der Anschlussdose für die elektrische Verkabelung bestehen 2 Verdrillungen aus zwei Drähten (gelb und beige im Diagramm). Die geschalteten Phasen werden vom Schalter zu den zu den Lampen abgehenden Phasenleitern verdrillt.

Die für den Betrieb der Leuchten notwendigen Null- und Erdungsleiter werden aus der Abzweigdose von den gleichen Anschlüssen entnommen, an denen die Steckdose vom Block angeschlossen ist.

Um die Einbeziehung der Schlüssel auf dem Block zu ändern. Es ist notwendig, die gelben und beigen Kabel am Schalter zu vertauschen.

Das Anschlussschema eines Blocks bestehend aus einer Steckdose und einem Schalter ist völlig ähnlich, mit dem einzigen Unterschied, dass ein beiges oder gelbes Kabel aus dem Stromkreis herausfällt.

Für den Anschluss eines Dreitastenschalters benötigen Sie eine sechste Ader oder ein 6-adriges Kabel, das am dritten Schaltkontakt von oben neben der gelben und beigen Ader angeschlossen wird.

So verbinden Sie 3 oder 4 Steckdosen in einem Block

Wenn mehr als 2 Steckdosen an einem Ort installiert werden müssen, um Elektrogeräte, Haushaltsgeräte oder ein Telefon oder ein Computernetzwerk anzuschließen, wird ein Steckdosenblock verwendet, d. H. Alle Steckdosen befinden sich unter einer Abdeckung.

Die Steckdosen im Block sind alle parallel geschaltet. Vor Beginn der Verbindung müssen Brücken mit 3 Drähten in jedem Sitz hergestellt und installiert werden.Machen Sie die Jumper nicht sehr lang, da sonst die Drähte stören und verhindern, dass die Buchse fest in der Montagebox sitzt.

Der Buchsenblock wird in der folgenden Reihenfolge installiert und angeschlossen:

1. Alle Steckdosen sind demontiert.
2. Wir reinigen die Drähte oder Stromkabel und alle Jumper zwischen den Boxen. Lassen Sie das Kabel vom Elektroanschlusskasten immer mit einem Rand frei, damit Sie die Adern später ggf. wieder abisolieren und wieder anschließen können.
3. Die erste Steckdose verbinden wir nach dieser Anleitung mit dem ankommenden Stromkabel.
4. Wir installieren die Steckdose entsprechend der Ebene in der Gerätedose.
5. Wir verbinden die Drähte farblich parallel und installieren die zweite und ebenso nachfolgende Steckdosen in den Montagedosen. An letzterem werden nur 3 Drähte angeschlossen.
6. Wir setzen die Abdeckung auf und drehen die Abdeckungen mit Schlitzen für den Stecker an jeder Steckdose.

Detaillierter Schaltplan für einen Schalter für zwei Glühbirnen in einem Kronleuchter

Ein erfahrener Elektriker kann den Anschlussplan eines Schalters mit zwei Schlüsseln selbstständig lesen und das Gerät installieren, ohne Schulungsvideos anzusehen. Für Anfänger ist diese Aufgabe jedoch nur möglich, wenn Sie dem entsprechenden Algorithmus folgen. Lassen Sie uns entschlüsseln, wie das gegebene Schema funktioniert.

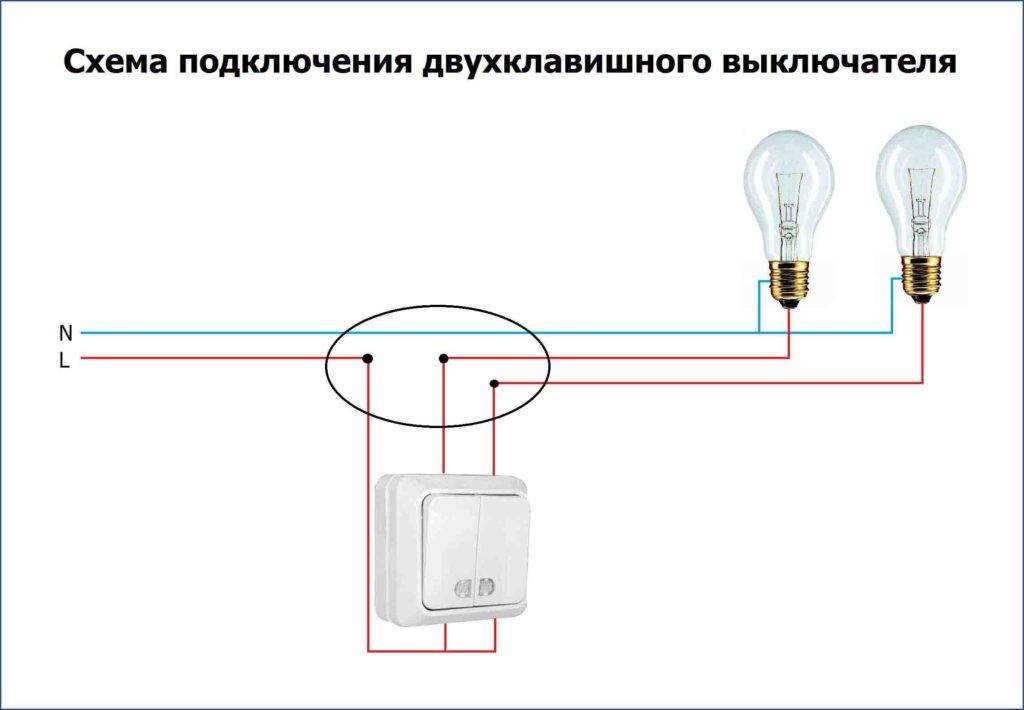

Schaltplan für einen Zweifachschalter auf dem Foto

Achten Sie auf die in der Abbildung dargestellte Ausführung des Doppelschalters. Es hat zwei Tasten, die sich öffnen und schließen, wenn die Taste abwechselnd gedrückt wird

Der Neutral- und Erdungsleiter nähert sich der Lichtquelle direkt von der Schalttafel, und vom Schalter wird nur eine Phase bereitgestellt, die zuerst die Hauptecke verlässt und dann die Unterbrechungskontakte beider Schaltertasten passiert. Wir werden die Methode zum Verteilen von Leitern in einer Anschlussdose in den Anweisungen aus dem nächsten Abschnitt betrachten.

Anweisungen zum Installieren und Anschließen eines Zweifachschalters

Der Anschluss eines Zweifachschalters muss vollständig dem oben besprochenen Schema entsprechen. Führen Sie die Installation gemäß den folgenden Anweisungen durch.

BEACHTEN SIE!

Je nach Kennzeichnung der elektrischen Leitungen können sich Phase und Null farblich unterscheiden. Die Phase kann braun oder grau sein, die Null bleibt immer blau oder cyan.

Denken Sie daran, dass die Phase von der Schalttafel durch den Schalter zu den Glühbirnen gehen muss. Diese Verbindung ist sicher.

Schaltplan für Zwei-Tasten-Schalter

Der Zweifachschalter besteht aus 2 Einzeltasten, die in einem Gehäuse montiert sind. Die Neutral- und Erdungsdrähte nähern sich den Abschnitten direkt und die Phase geht durch den Schalter.

Wenn also die entsprechende Taste aktiviert wird, wird der Stromkreis unterbrochen, dh die Phase, die für einen bestimmten Abschnitt des Geräts oder ein separates Gerät geeignet ist. Der Anschluss des Schalters an die Anschlussdose ist oben beschrieben. Oft ist nicht klar, wie die elektrische Verdrahtung am Anschlusspunkt durchzuführen ist Kronleuchter zum Doppelschalter.

Es kann mehrere Möglichkeiten geben, je nachdem, ob die Anzahl der Drähte an der Decke mit der Anzahl der Drähte übereinstimmt, die aus dem Kronleuchter kommen.Die einfachste Option: eine gleiche Anzahl von Drähten von der Decke und dem Kronleuchter (meistens 2 mal 2 oder 3 mal 3).

Hier müssen Sie nur die entsprechenden Drähte verdrillen, die Sie zuvor geklingelt und markiert haben. Verbinden Sie den Nulldraht von der Decke mit dem Nullpunkt des Kronleuchters und den Phasendraht von der Decke mit der Phase des Kronleuchters und immer mit dem Schalter selbst. Installation abgeschlossen.

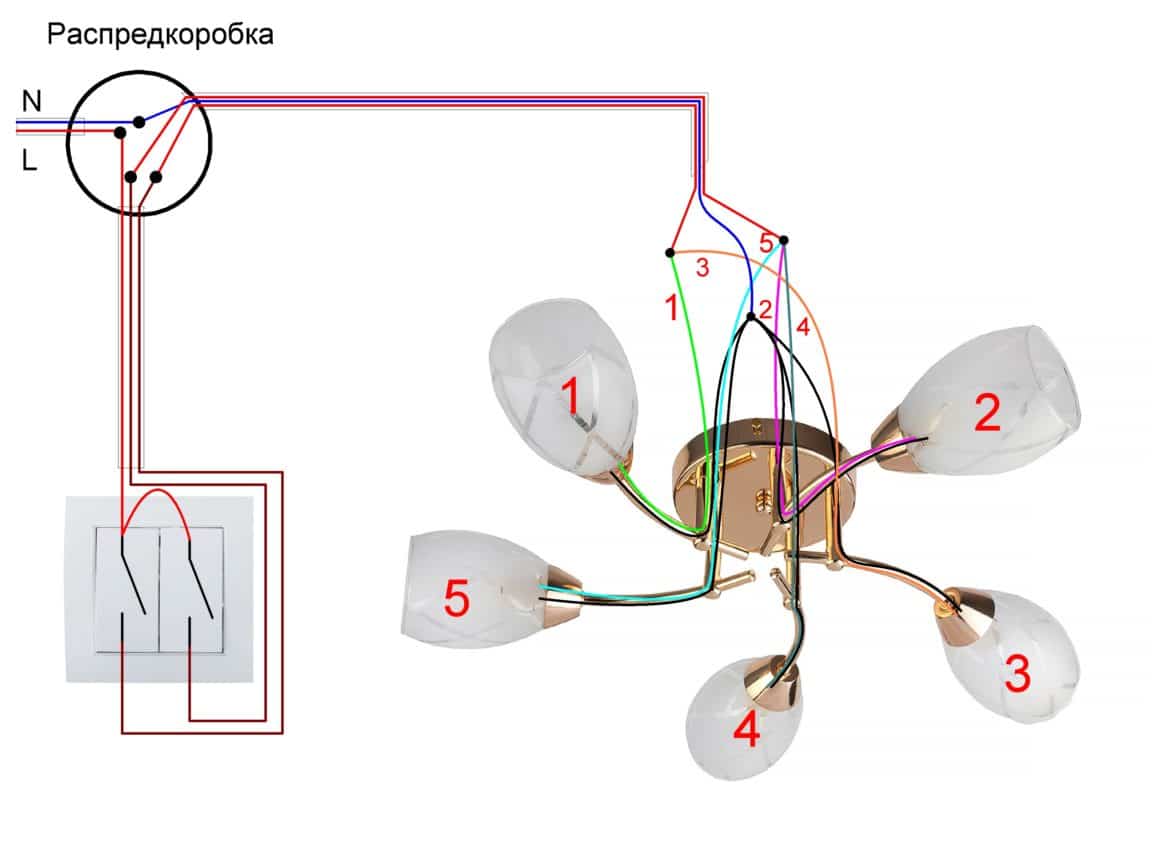

Wenn drei Drähte aus der Decke kommen und Sie mehr davon am Kronleuchter haben, müssen Sie die Paare vorab in Abschnitte verteilen und jeden von ihnen nur mit einem der Phasendrähte verbinden. In diesem Fall müssen unbedingt beide Gruppen mit dem Neutralleiter verbunden werden. Wenn Sie feststellen, dass 4 Drähte aus der Decke kommen, dann ist einer von ihnen geerdet. Seine Präsenz ist typisch für moderne Gebäude.

Wenn Ihr Kronleuchter einen ähnlichen Draht hat, müssen Sie sie nur zusammendrehen. Wenn nicht, muss der von der Decke kommende Draht isoliert werden. Schutzleiter sind an ihrer charakteristischen gelb-grünen Farbe und der „PE“-Kennzeichnung zu erkennen. Mögliche Fehlfunktionen und allgemeine Empfehlungen zu deren Vermeidung.

Das heißt, es gibt keine Verteilung von Vorrichtungen auf den Schalttasten. Eine weitere Option: Wenn der Kronleuchter eingeschaltet ist, funktionieren nur einige der Lampen und alle leuchten nicht, selbst wenn beide Tasten des Schalters gedrückt werden.

Höchstwahrscheinlich haben Sie beim Anschließen bestimmte Drähte nicht angepasst und in der falschen Reihenfolge befestigt. Vielleicht haben Sie das Klingeln von Kabeln an der Decke und in der Anschlussdose vernachlässigt und sich nur auf Farben und Markierungen verlassen.

Dies sollte auf keinen Fall erfolgen, da beim Verlegen von Kabeln die Kennzeichnungsnormen häufig nicht eingehalten werden.Um die Ursache zu finden, müssen Sie zum Anfang der Installation zurückkehren und alle Schritte sorgfältig befolgen. Bewaffnet mit einem Indikator, klingeln Sie alle Drähte und markieren Sie sie. Wenn Sie eine Kabelfehlfunktion vermuten, wenden Sie sich an die Master.

Wenn es keine Probleme mit der Verkabelung gibt, befestigen Sie die markierten Drähte erneut gemäß dem Diagramm und gehen Sie dabei äußerst vorsichtig vor.

• Daher sollten einfache Empfehlungen befolgt werden, um bei der Durchführung von Elektroarbeiten keine Probleme zu haben:
• Vor Beginn der Arbeit ist es unbedingt erforderlich, den Strom im Arbeitsbereich abzuschalten und sicherzustellen, dass ihn niemand versehentlich im ungünstigsten Moment einschaltet.
• Sie müssen immer gemäß den Anweisungen handeln und eine gründliche umfassende Vorbereitung nicht vernachlässigen: Überprüfen und markieren Sie die Leiter, reinigen Sie sie ordnungsgemäß und bereiten Sie sie für nachfolgende Operationen vor.
• es ist notwendig, sich mit Werkzeugen zu bewaffnen, es ist mindestens ein Minimum an Geräten erforderlich, da sonst Probleme mit der Zuverlässigkeit und Stärke der hergestellten Verbindungen nicht vermieden werden können.

Schaltplan Zwei-Gang-Schalter zum Kronleuchter

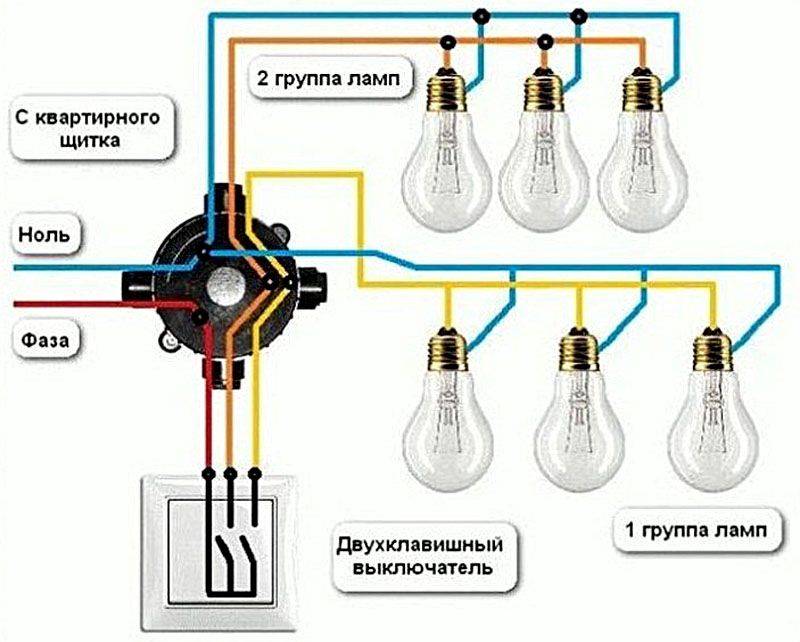

Die Abfolge der Lichtführung im Raum

1. Der Ablauf der Lichtführung in einem Raum hat seine eigenen Besonderheiten:
2. Zuerst müssen Sie das Gehäuse stromlos machen, indem Sie den Schalter an der Trennleiste oder den Leistungsschaltern ausschalten. Sie können die Stromabschaltung überprüfen, indem Sie die Lampe in die Steckdose stecken (wenn sie nicht eingeschaltet ist, ist alles ausgeschaltet).
3. vor der Installation müssen die blanken Teile gereinigt werden;
4. Der Durchgang des Neutralleiters vom Schirm muss mit zwei Kontaktgruppen kombiniert werden.
5. der zweite Phasendraht von der Abschirmung ist an dem Draht befestigt, der zum gemeinsamen Kontakt führt;
6. die Farbe der Drähte verschiedener Gruppen muss unterschiedlich sein (der erste Draht ist mit der Phase einer Leuchtengruppe verbunden, der zweite mit einer anderen Gruppe);
7. Phasendrähte sind an ihre Verbrauchergruppen angeschlossen;
8. Nullverdrahtung von der Abschirmung wird mit der Nullverdrahtung von Vorrichtungen verbunden (ein zweifacher Schalter kombiniert zwei Verbrauchergruppen);
9. Sie müssen die Sicherheit sorgfältig prüfen, wenn Sie eine große Anzahl von Assoziationen in der Schneidbox finden (gut drehen, löten);
10. der Schalter ist ordentlich an der Box an der Wand befestigt (der Befestigungsdraht ist sehr starr);
11. ein dekorativer Rahmen wird an der Basis befestigt, der Knopfblock wird in die Rillen eingeführt und sicher am Körper befestigt;
12. Die Spannungsanzeige hilft Ihnen zu überprüfen, ob der Durchgangsschalter ordnungsgemäß funktioniert.

Manchmal ist es notwendig, einen Zweitastenschalter mit Steckdose zu installieren. In diesem Fall wird ein zusätzliches Kabelstück vom Schalter zur Steckdose verlegt. Die Höhe des Geräts ist am unterschiedlichsten: Hauptsache bequem.

Wie finde ich einen Phasendraht? Um einen Doppelschalter richtig anzuschließen, müssen Sie sich für die Drähte entscheiden. Manchmal kommen Zweifel auf, welcher Draht Phase ist.

• Die folgende Methode hilft, die Situation zu klären:
• die Enden der Drähte werden sorgfältig beiseite gelegt (um nicht zusammenzukleben);
• schalten Sie die Spannung auf der Abschirmung ein;
• Berühren Sie die blanken Teile mit einem Indikatorschraubendreher.
• Der Phasendraht, wenn er berührt wird, leuchtet die Glühbirne auf.

Dimmer helfen, die Intensität der Beleuchtung zu steuern. Es gibt Berührung, Druck, Rotation. Das Installationsschema ist für alle Typen gleich.

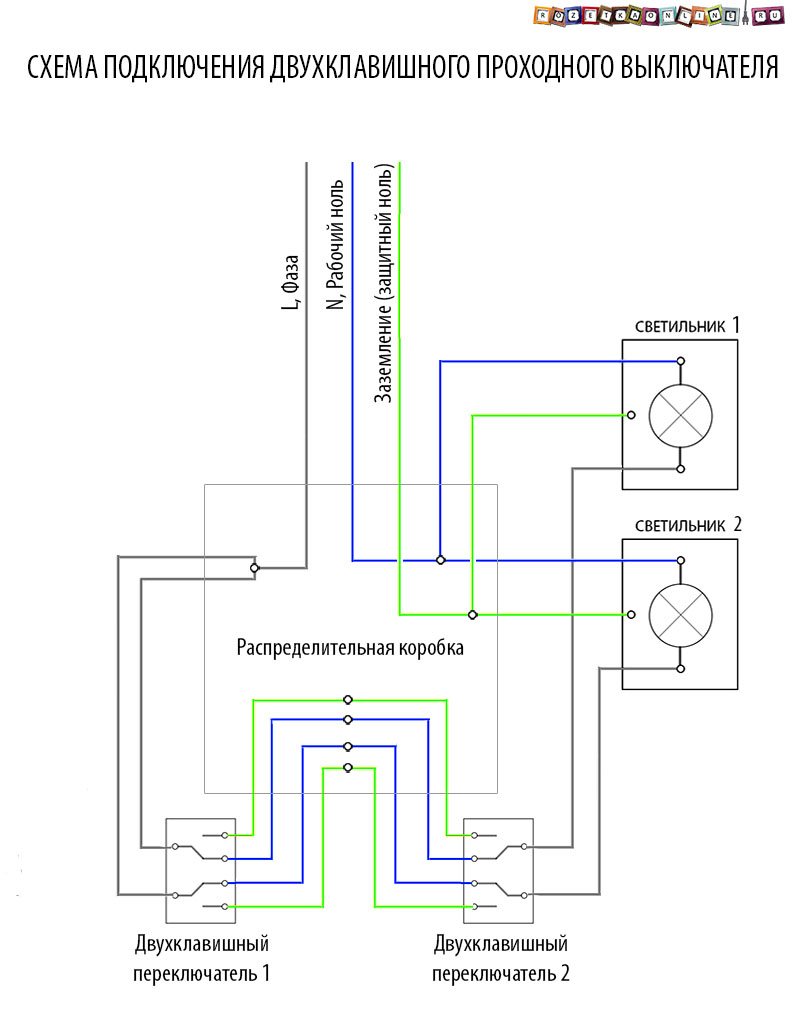

Gesamtansicht des Anschlussplans des Durchgangsschalters von 2 Stellen

Um die Pass-Through-Switch-Schaltung zu implementieren, benötigen Sie mehrere grundlegende Elemente, die in jedem Baumarkt erhältlich sind:

• zwei Schalter;
• 3-adriges Kabel, das zum Anschlusspunkt vorverlegt ist;
• Anschlusskasten.

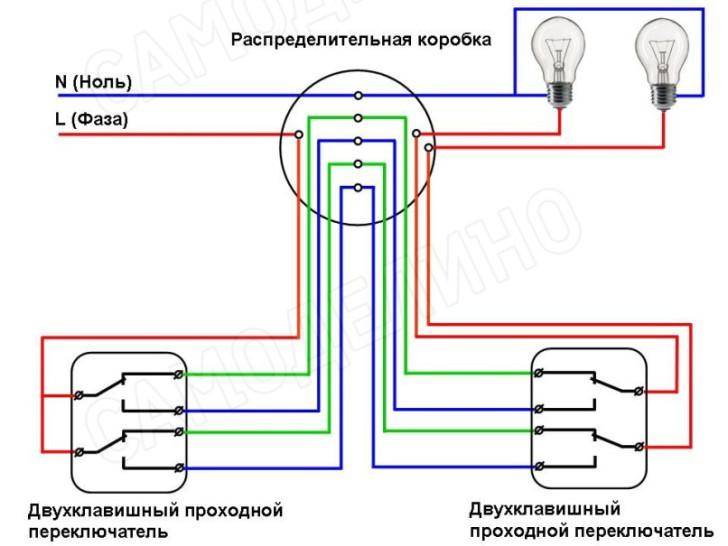

Das einfachste Anschlussschema für zwei Pass-Through-Switches ist in Abb. 1 dargestellt. 1. Wie daraus ersichtlich ist, geht der Neutralleiter von der Abschirmung zum Anschlusskasten, wo er mit dem Nullpunkt verbunden ist, der zur Lampe führt. Die Schalter sind durch ein dreiadriges Kabel durch eine Box miteinander verbunden. Die Phase zu ihnen und von ihnen zur Lampe ist mit einem einadrigen Draht verbunden. Wenn Sie nicht zwei, sondern drei oder mehr Lichtsteuergeräte anschließen, erhöht sich die Anzahl der Adern im Kabel je nach Anzahl der Schalter auf 4, 5 oder mehr.

Doppelt Durchgangsschalter ist nicht schwer zu installieren, erfordert jedoch eine sorgfältige Beachtung der Reihenfolge der Verbindungsdrähte. Jedes Modell von Steuergeräten hat seine eigenen Installationsmerkmale, aber im Allgemeinen ist es dasselbe wie oben beschrieben.

Ein anschauliches Beispiel für die Verwendung eines Durchgangsschalters ist in Abb. 1 dargestellt. 2. Hier sehen wir, dass die Wohnung einen langen Korridor hat, der von zwei Lampen beleuchtet wird. Beim Betreten des Hauses erfolgt das Einschalten des Lichts über einen Schalter, der sich an der Wand des Korridors befindet. Wenn Sie sich in der Nähe des Schlafzimmers oder der Küche befinden, ist es am bequemsten, das Licht mit dem zweiten Durchgangsschalter auszuschalten, da es keinen Sinn macht, in den Flur zurückzukehren und dann in völliger Dunkelheit ins Schlafzimmer zu gehen.So ermöglicht ein Doppelpassschalter nicht nur Energie zu sparen, sondern auch eine komfortable Beleuchtung zu installieren, die von zwei Stellen gleichzeitig gesteuert werden kann.

Das zweite Beispiel für den nicht minder erfolgreichen Einsatz dieses Lichtsteuerungssystems ist Anschluss eines Durchgangsschalters im Schlafzimmer. In diesem Fall wird das erste Bedienelement an der üblichen Stelle installiert - der Wand in der Nähe der Tür und das zweite - am Kopfende des Bettes. Das Anschlussschema erfolgt nach dem gleichen Prinzip wie im Flur und ermöglicht es, das Licht aus- oder einzuschalten, ohne das Bett zu verlassen.

Installation eines Zweiphasenschalters

Um mehrere Beleuchtungskörper von verschiedenen Teilen des Raums aus zu steuern, verwenden Sie einen Durchgangsschalter mit zwei Tasten. Vom inneren Aufbau her gleicht es zwei Eintasten-Durchgängen, vereint in einem gemeinsamen Schmuckgehäuse. Es enthält zwei Gruppen von Anschlüssen, die die Stromzufuhr von einem Paar elektrischer Drähte zu einem anderen öffnen.

Beim Durchschleifen ist darauf zu achten, dass keine Leiterpaare verwechselt werden, damit beide Schalter die Kontakte eines der beiden Stromkreise schließen

Wie installiert man:

1. Der Außenleiter vom Anschlusskasten wird auf die Klemmen 1 und 2 (rechts) gelegt, die gemäß Schema miteinander verbunden werden.
2. Vom Schalter gehen bereits vier Phasen ab, die zur Box und dann zum zweiten Schalter führen.
3. Von Schalter Nr. 2 gehen zwei Phasen ab (ohne sich zu kreuzen). Sie werden zur Box geführt, wo sie an zwei unabhängige Leiter angeschlossen werden, die zu den Lampen führen.

Bei der Installation können Sie zuerst ein Adernpaar und dann das zweite führen, um sie nicht zu verwechseln, da sonst die Schaltung nicht funktioniert.

Innereien des Leistungsschalters

Betrachten Sie die gängigsten Schemata. Wenn Sie im Dunkeln den Raum betreten, können Sie den Standort des Geräts anhand der leuchtenden Elemente leicht bestimmen.
Um all diese Fehler zu vermeiden, markieren Sie die Kabeladern, seien Sie nicht faul und befolgen Sie unsere Empfehlungen. In einem anderen Fall ist es notwendig, einen großen Raum zu beleuchten, wo zwei Gruppen von 8 Lichtquellen mit 3-Watt-Tageslichtbirnen für jede Lampe verwendet werden.
Dadurch wird entweder ein durchschnittlicher Beleuchtungsgrad erreicht oder ein anderer Teil des Raums beleuchtet.
Um ein neues Gerät in einer versteckten Verkabelung zu installieren, benötigen Sie zusätzlich zu den oben genannten Werkzeugen: eine Schlagbohrmaschine oder einen Locher, eine Krone mit einem Durchmesser, der der Installationsgröße des ausgewählten Schalters entspricht, eine Schleifmaschine mit einer Scheibe oder eine Mauernutfräse . Schlechter Kontakt führt zu Erwärmung und Ausfall des Geräts. Stellen Sie sich eine fiktive Situation vor, eine Lampe ist durchgebrannt, Sie versuchen, sie zu ersetzen, haben den Schalter ausgeschaltet, eine Aluminium-Stehleiter genommen, sie auf einem feuchten Betonboden aufgestellt und darauf geklettert, die Lampenfassung ergriffen, und es gibt eine Phase an Wenn dabei durch eine leitfähige Trittleiter ein Strom durch Ihren Körper fließt, können die Folgen von einem Sturz aus großer Höhe bis hin zu einem tödlichen Stromschlag reichen. Das Nest besteht aus Perforatoren mit Pobedit-Kronen oder technischen Diamanten.
Die Anzeige wird parallel zu den Schalteranschlüssen angeschlossen. Manchmal wird es fälschlicherweise mit dem Sekundärphasendraht verbunden. Zuerst müssen Sie die Drähte überprüfen, dh testen, welche Phase die erste ist. Standardmodelle solcher Schalter können Beleuchtungskörper bis zu Watt bedienen.

Schritt-für-Schritt-Beschreibung des Arbeitsprozesses

Zuerst müssen Sie die Überkopfelemente der Tasten entfernen, den Kunststoffrahmen darunter und das Außengehäuse des Geräts abschrauben. Es wird verwendet, um eine sichere Umgebung zu schaffen und den Zeitaufwand während der Arbeit zu reduzieren. Modular Dieses Konzept umfasst Geräte mit eingebauter Steckdose, die bequem zum Anschließen einer Stehlampe oder Wandleuchte geeignet sind, sowie Geräte mit Lichtanzeige. Es sollten drei Drähte mit zwei Schlüsseln zum Schalter gehen. Mit Hilfe eines Anzeigeschraubendrehers ist dies nicht schwierig: Bei Kontakt mit der Phase im Schraubendreher leuchtet die Signal-LED auf.

Sie können den Verkäufer fragen, mit welchem ​​​​Mechanismus die Tasten funktionieren - Nocken oder Schaukeln. Sie können eine neue Box installieren oder eine vorhandene verwenden. Hauptsache, Sie können bequem darin arbeiten.

Es wird direkt auf der Wandoberfläche montiert, und die Versorgungsleitungen werden in Kabelkanälen versteckt. Wir verbinden die Steuerleitungen von der Haube und der Lampe mit den Ausgängen des Schaltmechanismus, die Anschlussreihenfolge spielt keine Rolle. Wenn es sich um eine Stehlampe oder eine Wandleuchte handelt, sollten sich solche Punkte in der Nähe des Sofas oder am Kopfende des Bettes befinden. Klemmen helfen dabei, die Gerätedose sicher in der Wand zu fixieren: Beim Anziehen der Schraube spreizen sie sich leicht und liegen an der Wandfläche an.Achten Sie bei der Montage darauf, dass das Gerät gleichmäßig und ohne Verzug fixiert wird.
