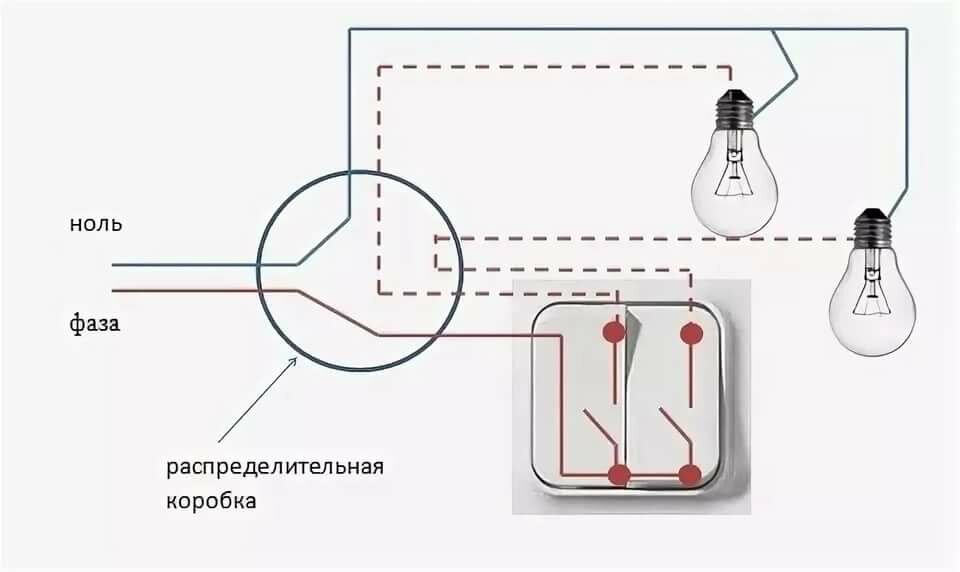

Schaltplan für einen Zweifachschalter für zwei Glühlampen: Verdrahtungsmerkmale

Gerät mit zwei Tasten umschalten

Wenn Sie zwei Glühbirnen oder zwei Lampengruppen anschließen müssen, die sich jedoch unabhängig voneinander einschalten müssen, wird ein Zweifachschalter benötigt. Sie sind sehr leicht zu unterscheiden - in einem Fall sind zwei Tasten installiert. Übrigens hat das Vorhandensein oder Fehlen von Hintergrundbeleuchtung keinen Einfluss auf die Verbindung. Weder die Schemata noch die Prinzipien ändern sich.

Wie funktioniert ein doppelter Lichtschalter?

Die Schaltung eines Zwei-Tasten-Schalters ist einfach: Das sind zwei Schließerkontakte, die jeweils von einem eigenen Taster angesteuert werden. Das bedeutet, dass im Ausgangszustand kein Strom durch den Schalter fließt, da die Kontakte offen sind. Durch Drücken der Taste schließen wir die Kontakte, die Glühbirnen leuchten. Dies ist das Funktionsprinzip eines jeden Schalters. Der mit zwei Tasten unterscheidet sich nur darin, dass er zwei Gruppen von Kontakten hat.

Wenn Sie sich das Gerät eines Zwei-Tasten-Schalters ansehen, sehen wir, dass es einen Eingang und zwei Ausgänge hat. Eine Phase ist mit dem Schaltereingang verbunden, Drähte, die zu den Glühbirnen / Kronleuchtern führen, sind mit dem Ausgang verbunden.

Montage eines Schalters mit einem Schlüssel: Analyse der Schaltung und Reihenfolge

Es scheint, dass das Anschließen der Verkabelung im Schalter an die vorhandene Verkabelung eine einfache Angelegenheit ist, jedoch erfordert diese Arbeit theoretisches Geschick und Übung, und um dies zu erreichen, empfehlen wir Ihnen, diesen Abschnitt sorgfältig zu studieren.

Lernen Sie zuerst die Regeln für die Arbeit mit Elektrizität:

1. Ihre Hände müssen geschützt werden, verwenden Sie dazu spezielle Gummihandschuhe oder Montagehandschuhe für Elektriker.
2. Denken Sie daran, wie Sie sich mit blanken Drähten verhalten müssen: Berühren Sie sie auf keinen Fall mit bloßen Händen.
3. Stellen Sie sicher, dass alle Leitungen stromlos sind. Überprüfen Sie aus Gründen der Zuverlässigkeit das Vorhandensein von Spannung im vorgesehenen Bereich mit einem Anzeigeschraubendreher und einem Multimeter.
4. Verwechseln Sie beim Anschließen von Leitern nicht die Farbe der Isolierung. Blau zu Blau, Grün zu Grün und so weiter.
5. Beachten Sie unbedingt das Installationsdiagramm für den jeweiligen Schaltertyp.

Es ist wichtig, diese Richtlinien zu jeder Zeit zu befolgen, wenn es um elektrische Arbeiten geht.Es ist verboten, improvisierte Arbeitsmittel zu verwenden, Sie müssen Folgendes haben: Zangen, Zangen zum Schneiden der Isolierung, Isolierband oder Schrumpfschlauch, Kappen zum Verbergen des Schaltens, einen Schraubendreher mit Anzeige

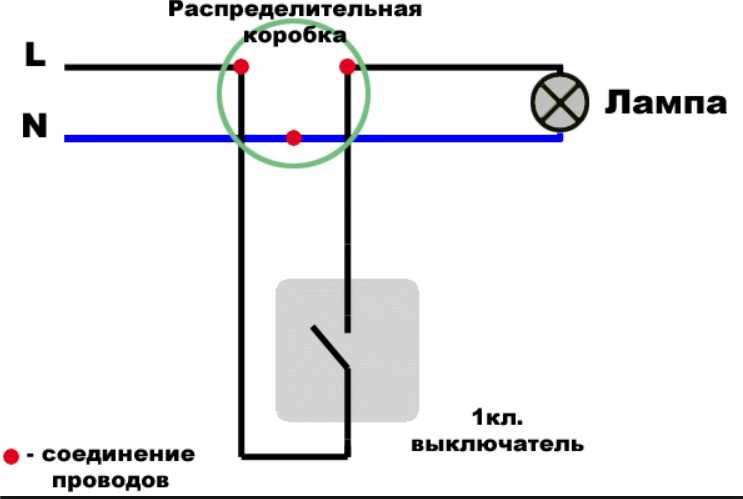

Anschlussplan für einen Schalter mit einem Aufputztaster

Das Anschlussschema eines Ein-Knopf-Reglers ist recht einfach, da es ein Minimum an Zeit in Anspruch nimmt, bei dem kein Risiko besteht, einen Fehler zu machen. Betrachten wir es genauer.

Zwei Drähte kommen von der Schalttafel zum Anschlusskasten (L - Phase und N - Null). Vom Schalter kommt der Phasendraht zur Anschlussdose und wird mit der L-Ader von der Abschirmung verbunden. Die Phase vom Schalter wird auch im Verteiler mit der Phase der Glühbirne geschaltet, und der Neutralleiter von der Lampe wird von der Schalttafel mit Null verdrillt.

BEACHTEN SIE!

Die Phase des Schalters muss auf Unterbrechung geschaltet werden. Warten Sie andernfalls nicht auf den korrekten Betrieb des Geräts.

Wo der Schalter platziert werden soll: Treffen Sie eine Auswahl gemäß den Regeln

Wenn Sie mit dem Betrieb des Stromnetzes noch nicht sehr vertraut sind, wissen Sie natürlich nicht, warum es wichtig ist, die Empfehlungen für den Standort des Elektrogeräts zu befolgen. Das Standortprinzip hängt von dem Raum ab, in dem Sie installieren möchten. Darüber hinaus gibt es spezifische Regeln, die sich speziell auf Schalter beziehen:

Darüber hinaus gibt es spezifische Regeln, die sich speziell auf Schalter beziehen:

1. Es ist besser, Lichtsteuergeräte in der Nähe von Türen zu installieren, mindestens 750 mm vom Boden und 150 mm von der Wandkante entfernt. Dies geschieht nicht nur aus Gründen der Benutzerfreundlichkeit, sondern auch, weil eine solche Anforderung in technischen Vorschriften niedergelegt ist.
2. Positionieren Sie den Ein-Knopf-Schalter so, dass er sich bei geschlossener Tür seitlich am Griff befindet.Versuchen Sie außerdem, den Platz zum Gerät nicht mit Möbelstücken zu blockieren.
3. Lichtlenkpunkte in Badezimmern, Speisekammern, Toiletten sollten im Freien in einer Höhe von mindestens 800 mm platziert werden.
4. Es ist besser, Schalter in Wohnzimmern im Innenbereich zu installieren, um die Quellen bequem auf einer ähnlichen Höhe einstellen zu können.
5. Wenn es notwendig ist, Druckschalter für die Beleuchtung in Wohnzimmern, Aquarien oder anderen Arten von Dekoren zu installieren, ist es die Regel, sie an einem geeigneten Ort zu platzieren.

EINE NÜTZLICHE INFORMATION!

Die Blitze für die Verkabelung vom Schalter zum Verteiler müssen mindestens 1,5 cm tief ausgeführt werden, damit sie ohne sichtbare Mängel unter dem Putz verborgen werden können.

Schema zum Anschließen eines Durchgangsschalters von 2 Stellen

Die Schaltung des Pass-Through-Schalters von zwei Stellen aus erfolgt mit zwei Pass-Through-Single-Key-Geräten, die nur paarweise arbeiten. Jeder von ihnen hat einen Kontakt am Eintrittspunkt und ein Paar am Austrittspunkt.

Bevor Sie den Durchgangsschalter anschließen, der Anschlussplan zeigt alle Schritte deutlich, sollten Sie den Raum mit dem entsprechenden Schalter im Bedienfeld spannungsfrei schalten. Danach muss zusätzlich die Spannungsfreiheit in allen Drähten des Schalters überprüft werden. Verwenden Sie dazu einen speziellen Schraubendreher.

Um die Arbeit auszuführen, benötigen Sie: Flach-, Kreuzschlitz- und Anzeigeschraubendreher, ein Messer, Seitenschneider, eine Wasserwaage, ein Maßband und einen Locher. Um Schalter zu installieren und Kabel in den Wänden des Raums zu verlegen, müssen die entsprechenden Löcher und Tore gemäß dem Anordnungsplan der Geräte hergestellt werden.

Im Gegensatz zu herkömmlichen Schaltern haben Pass-Through-Schalter nicht zwei, sondern drei Kontakte und können die „Phase“ vom ersten Kontakt auf den zweiten oder dritten schalten

Leitungen müssen in einem Abstand von mindestens 15 cm von der Decke verlegt werden. Sie können nicht nur versteckt angeordnet, sondern auch in Schalen oder Kisten gestapelt werden. Eine solche Installation ermöglicht es, Reparaturarbeiten im Falle einer Beschädigung des Kabels schnell durchzuführen. Die Enden der Drähte müssen in die Anschlussdosen geführt werden, in denen auch alle Verbindungen über Schütze hergestellt werden.

Installationsverfahren für 2-Punkt-Durchgangsschalter: Schaltplan

Alle Maßnahmen zum Installieren von Schaltgeräten werden auf der Grundlage eines Anschlussdiagramms von 2 Stellen von Durchgangsschaltern durchgeführt, das im Internet zu finden ist. Es unterscheidet sich von der Installation herkömmlicher Schalter, da hier drei statt der üblichen zwei Adern vorhanden sind. In diesem Fall werden zwei Drähte als Brücke zwischen zwei Schaltern verwendet, die sich an verschiedenen Stellen im Raum befinden, und der dritte dient zur Versorgung der Phase.

In einem solchen Schema kann jede Art von Lampen als Beleuchtungsquelle verwendet werden - von herkömmlichen Glühlampen bis hin zu Leuchtstoff-, Energiespar- und LED-Lampen

Fünf Drähte sollten für die Anschlussdose geeignet sein: die Stromversorgung von der Maschine, drei Kabel, die zu den Schaltern führen, und ein angeschlossenes Kabel, das zur Beleuchtungseinrichtung führt. Beim Erstellen eines Anschlussdiagramms für einen Single-Gang-Durchgangsschalter werden dreiadrige Kabel verwendet. Nullleiter und Masse werden direkt zur Lichtquelle geführt. Die braune Ader der Phase, die Strom liefert, geht gemäß Schema durch die Schalter und wird an die Beleuchtungslampe ausgegeben.

Die Schalter sind an der Unterbrechung des Phasendrahts angeschlossen, und Null wird nach dem Passieren des Anschlusskastens zur Beleuchtungseinrichtung geleitet. Das Durchführen der Phase durch den Schalter gewährleistet die Sicherheit während der Reparatur und Wartung der Leuchte.

Die Installation des Durchgangsschalters besteht aus der folgenden Abfolge von Aktionen:

• die Enden der Drähte sind abisoliert;
• Mit dem Indikator muss der Phasendraht bestimmt werden.
• Durch Verdrillen sollte der Phasendraht mit einem der Drähte des ersten Schalters verbunden werden (hier werden weiße oder rote Drähte verwendet);
• die Drähte sind durch die Nullanschlüsse der Schalter miteinander verbunden;
• Verbinden eines separaten Drahtes des zweiten Schalters mit der Lampe;
• in der Anschlussdose wird der Draht von der Lampe mit dem Neutralleiter verbunden;

Wenn Sie Durchgangsschalter selbst installieren, müssen Sie auf die Sicherheit achten

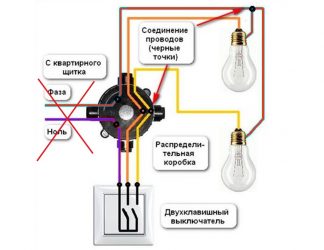

Anschließen einer Lampe mit einem Zweifachschalter

Der Anschluss an einen Doppelschalter erfolgt fast wie bei einem Einfachschalter. Tatsächlich sind dies zwei Ein-Tasten-Geräte, die in einem gemeinsamen Gehäuse untergebracht sind. Sie können auch zwei Glühbirnen an einen Schalter anschließen.

Bevor Sie mit der Installation beginnen, müssen Sie herausfinden, wo sich die Kontakte befinden. Manchmal befindet sich ihre Schaltung auf der Rückseite des Geräts. Dual-Geräte haben drei Pins - einen gemeinsamen Eingang und zwei separate Ausgänge. Der Eingang ist ein Phasendraht von der Anschlussdose oder von der Steckdose. An zwei Ausgängen werden die in den Lampen befindlichen Glühlampen angesteuert. Beim Einbau befindet sich der Eingang unten, die Ausgänge oben. Diese Verbindung wird durch das dargestellte Diagramm gut gezeigt.

Ein Dreiknopfschalter wird wie ein Doppelschalter angeschlossen, nur kommt ein weiterer Ausgang und eine zusätzliche Klemme in der Anschlussdose hinzu.

Grundlegende Empfehlungen für die Installation von Doppelschaltern

Bei der Installation von Standard- und Zweitastenschaltern wird empfohlen:

1. Die Aufstellhöhe vom Boden sollte 90 cm betragen.
2. Der Abstand von der Tür- oder Fensteröffnung zum Durchgangsschalter muss mindestens 15 cm betragen.
3. Anschlussdosen mit Schaltung müssen an einer sichtbaren Stelle und gleichzeitig in einem Abstand von 15–30 cm von der Decke platziert werden.
4. Es wird empfohlen, für die Installation von Gehschaltern ein 3-adriges flexibles Kabel mit einem Querschnitt von 1,5 mm² (VVGng, PVSng, ShVVP usw.) zu verwenden.
5. Kabel- und Verdrahtungsprodukte müssen in Wellen, Blitzen oder Kabelkanälen verlegt werden.
6. Alle Metalloberflächen von Vorrichtungen müssen geerdet sein.

Was ist der Unterschied zwischen den Elementen, die für den Anschluss der Verkabelung verantwortlich sind?

Für die Arbeit ist es bequemer, Schalter zu verwenden, die mit selbstklemmenden Klemmen ausgestattet sind. Um den Draht zu befestigen, müssen Sie ihn nur abisolieren und in der Klemme befestigen. In die Klemmen muss das Kabel mit einer Schraube gepresst werden. Darüber hinaus kann die Verbindung im Laufe der Zeit schwächer werden. Die Schraube muss regelmäßig überprüft und gegebenenfalls nachgezogen werden.

Der Schalterkörper kann aus Kunststoff oder Keramik bestehen. Die zweite Option wird für große Lasten verwendet.

Bei einigen Schaltermodellen wird eine eingebaute Beleuchtung verwendet.Es ist praktisch, wenn Sie ein Gerät finden müssen, um das Licht in einem dunklen Raum einzuschalten.

Vor- und Nachteile der Verbindung

Zuerst sollten Sie Ihr System von elektrischen Geräten optimieren, die an denselben Stromkreis angeschlossen werden. Zum Beispiel installieren Menschen oft Beleuchtung in getrennten Toiletten und Badezimmern, indem sie sie mit einem zweifachen Schalter verdrahten. Dadurch ist es möglich, das Licht in verschiedenen Räumen mit einem Schalter zu steuern. Besonders bequem ist es, das Licht in beiden Räumen gleichzeitig auszuschalten.

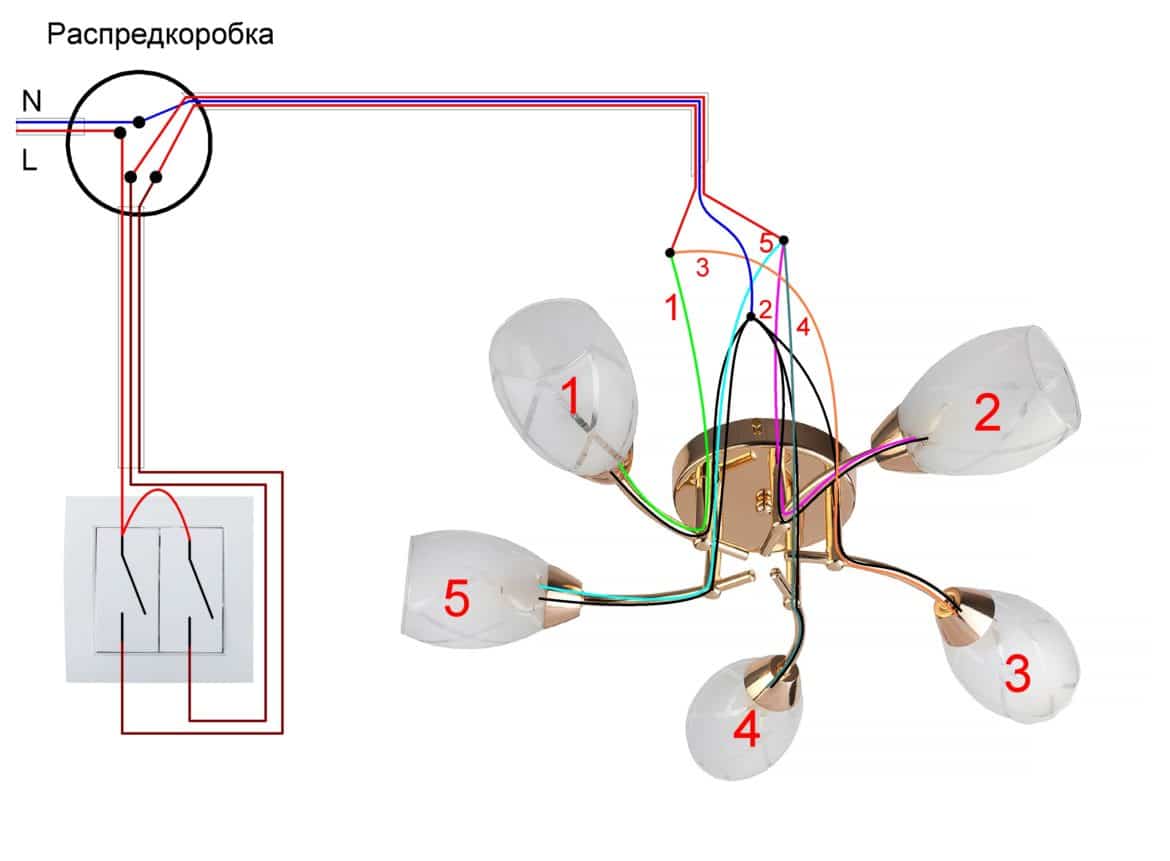

Außerdem kann in einem Kronleuchter mit zwei Glühbirnen ein Doppelschalter verwendet werden, mit dem Sie die Intensität des Lichts einstellen können. Wenn beide Tasten eingeschaltet sind, ist das Licht so hell wie möglich, und wenn eine eingeschaltet ist, ist es gedämpft.

Denken Sie daran, dass die Installation eines gemeinsamen Schalters in zwei oder mehr Räumen sinnvoll ist, wenn die Räume benachbarte Wände haben. Falls die Räume weit voneinander entfernt sind, verwenden Sie separate Schalter.

Wie Sie bereits verstanden haben, wird die Installation eines solchen elektrischen Systems die Verwaltung des Energieverbrauchs und der Beleuchtungshelligkeit erheblich vereinfachen. Darüber hinaus spart der Einbau eines benachbarten Lichtsteuergeräts Material und Montageaufwand.

Anschlussanleitung

Als schwierigster Vorgang wird die Installation eines Doppelschalters am Beispiel einer verdeckten Verkabelung betrachtet.

Die Arbeit wird in mehreren Schritten durchgeführt:

1. Mit einem Perforator oder einem Bohrer mit Krone wird ein Loch in die Wand gebohrt.
2. Mit einem Meißel oder Schraubendreher werden Wandelemente entfernt.
3. Prüfen, ob die Abmessungen des Leistungsschaltergehäuses mit dem Umfang der Bohrung übereinstimmen.
4. Jagen eines Kanals zum Verlegen von Drähten.
5. Machen Sie ein Loch in das Gehäuse, um Drähte an die Klemmen anzuschließen.
6. Um die Haftung der Baumischung auf der Oberfläche zu erhöhen, wird das Loch mit Wasser besprüht.
7. Eintauchen des Rumpfes und Abdichten des Raumes mit einer Mischung.
8. Überschüssige Mischung mit einem Spatel reinigen.
9. Nivellierung und dekorative Veredelung der mit Mörtel behandelten Wand.
10. Aufsetzen des Körpers in die Endposition nach dem Aushärten des Mörtels.

Die Befestigung des Rahmens im Loch erfolgt mit Schrauben und einem Schraubendreher

1. Verbinden der Arbeitselemente eines Zwei-Tasten-Geräts und deren Montage im Gehäuse.

Für weitere Arbeiten müssen Sie die Netzspannung abschalten.

1. Mit einem Anzeigeschraubendreher werden Null und Phase bestimmt, es ist ratsam, die Drähte zu markieren, um zukünftige Verwechslungen zu vermeiden.

Der Phasendraht wird in das Gehäuse eingeführt und mit der Klemme des ankommenden Kontakts verbunden. An den abgehenden Kontaktklemmen werden zwei Abgangsdrähte mit einer Phase angeschlossen.

Verbinden Sie die Arbeitselemente des Schalters mit zwei Schlüsseln, bevor Sie ihn an der Wand befestigen

Das Arbeitselement des Schalters ist mit einem Metallrahmen im Gehäuse befestigt.

1. Nach Einbau der Schlüssel ist das Gerät vollständig betriebsbereit.

Wenn die Beleuchtungsgeräte an das Netzwerk angeschlossen sind, leuchten sie nach dem Anlegen der Spannung auf, was auf die korrekte Installation hinweist.

Nach Abschluss der Hauptarbeiten müssen nur noch die Schalterschlüssel installiert werden

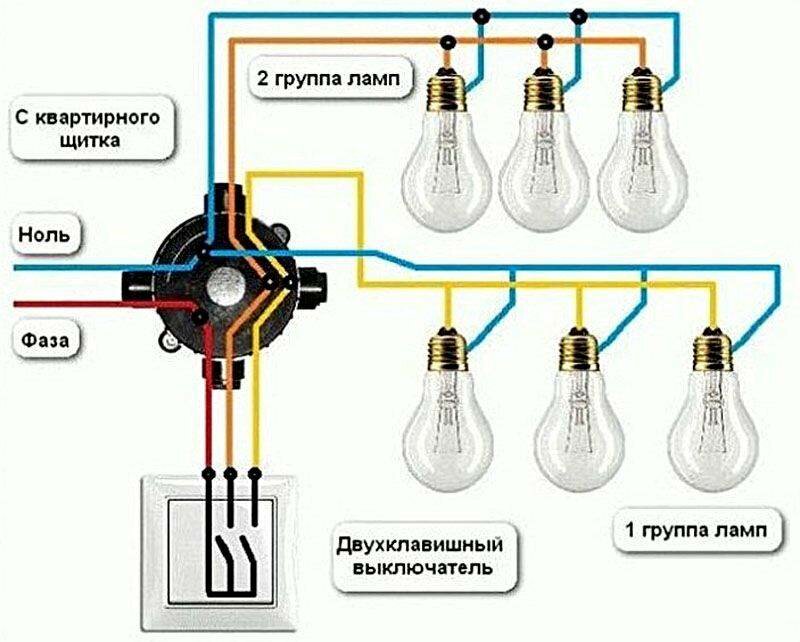

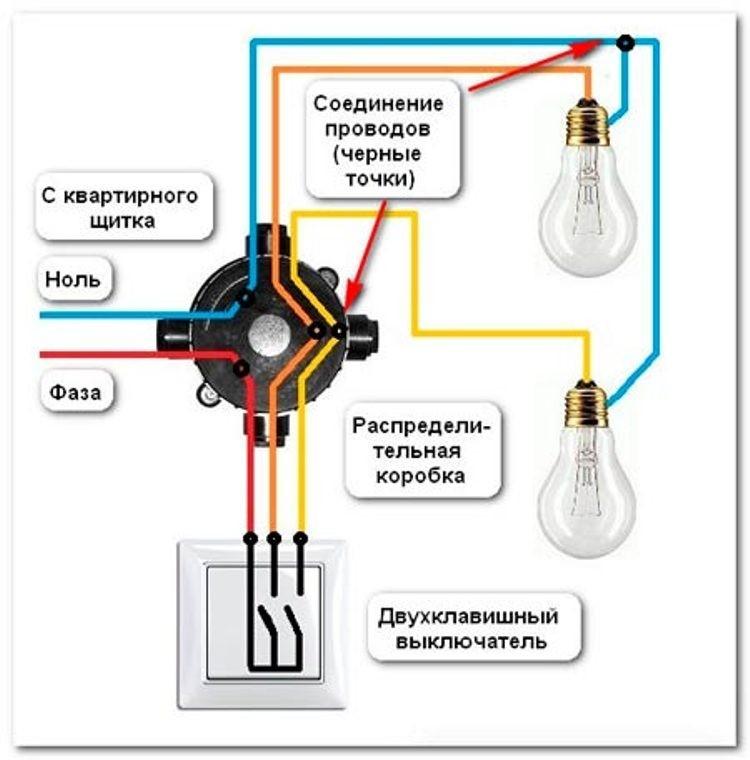

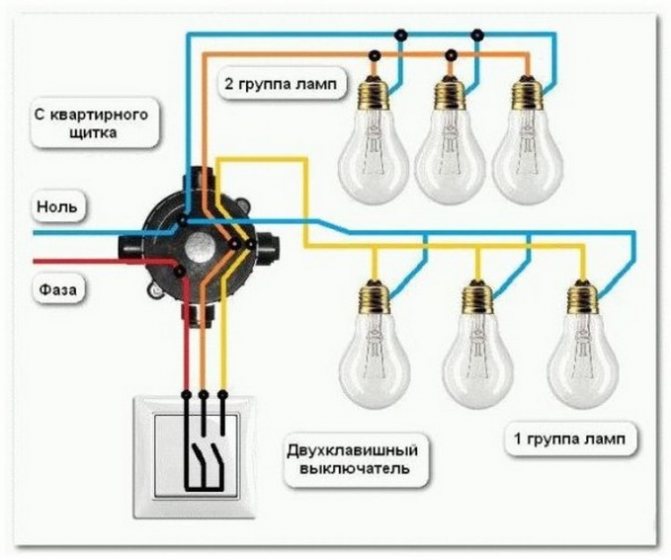

Schaltplan für einen Zweifachschalter für zwei Glühlampen

Die klassische Möglichkeit, einen Zweifachschalter an einen Kronleuchter mit zwei Lampen oder Gruppen anzuschließen, ist wie folgt. Null wird direkt den Lichtquellen zugeführt. Die Phase wird geschaltet und an den Schalter gesendet. Aus dem Schalter kommen zwei Drähte, die jeweils an eine eigene Lampe gesendet werden.Es gibt zwei Tasten auf dem Gerät - wenn die erste aktiviert wird, schaltet sich die erste Lampe ein. Wenn der Benutzer die zweite Taste drückt, wird der Stromkreis geschlossen und die zweite Lampe leuchtet auf. Beide Tasten können gleichzeitig eingeschaltet werden - dann leuchten alle Lampen auf und es gibt einen maximalen Helligkeitsmodus.

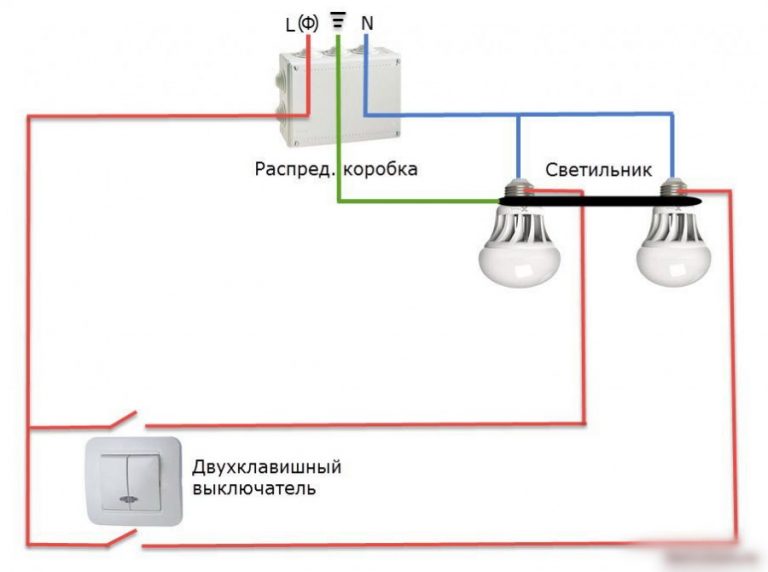

Neue Verkabelung muss geerdet werden. Ein Erdungskabel ist auch mit jeder der Glühlampen verbunden.

Das Funktionsprinzip des Geräts

Der Single-Pass-Schalter ist mit drei Kontakten in jedem der Betätigungsmechanismen ausgestattet. Die Kontakte sind die Verbindungsglieder zwischen den beiden Leistungsschaltern des Systems, mit deren Hilfe der Strom von einem Stromkreis zum nächsten übertragen wird, wie im Diagramm dargestellt:

Schema zum Anschließen des Durchgangsschalters

Nach dem Ändern der Position des Mechanismus wird der Strom zu einem bestimmten Anschluss geleitet. Einer von ihnen bleibt immer geschlossen.

Damit die Lichtquelle funktioniert, müssen beide Geräte in derselben Position befestigt werden.

Erforderliche Elemente zum Anschluss eines Standard-Durchgangsschalters:

• Anschlussdose (eine Dose, in die die Enden der Drähte eingeführt werden);
• zwei herkömmliche Ein-Tasten-Schalter;
• Drähte (die Anzahl hängt von der Art der angeschlossenen Geräte ab);
• jede Lampe, Lampe oder Kronleuchter.

Die Erdung von der Box erfolgt direkt an der Lichtquelle. Die Phase ist mit dem gemeinsamen Anschluss eines Blocks kombiniert, und ihre Ausgangskontakte sind mit einem Paar der gleichen Elemente des anderen verbunden. Als nächstes geht der Draht vom zweiten Schalter zurück zur Box, wonach die Beleuchtungseinrichtung mit Spannung versorgt wird.Bei der Installation des Geräts werden die Schalter in Kästen platziert, wonach ein Beleuchtungsgerät installiert wird, von dem ein zweiadriges Kabel ausgegeben wird. In zugänglicher Entfernung wird eine Anschlussdose platziert, an der die Drähte angeschlossen werden.

Anschluss von Zwei-Tast-Walk-Through-Schaltern

Der Kippschalter mit zwei Arbeitstasten besteht aus einem Paar Einzelstrukturen, die durch ein Schutzgehäuse verbunden sind. Der Mechanismus funktioniert ähnlich wie bei einem Ein-Tasten-Gerät.

Schaltplan für einen zweifachen Durchgangsschalter

Die fertige Apparatur, bestehend aus einem Paar Zweitastenelementen, ermöglicht es, zwei Lichtquellen unabhängig voneinander zu steuern.

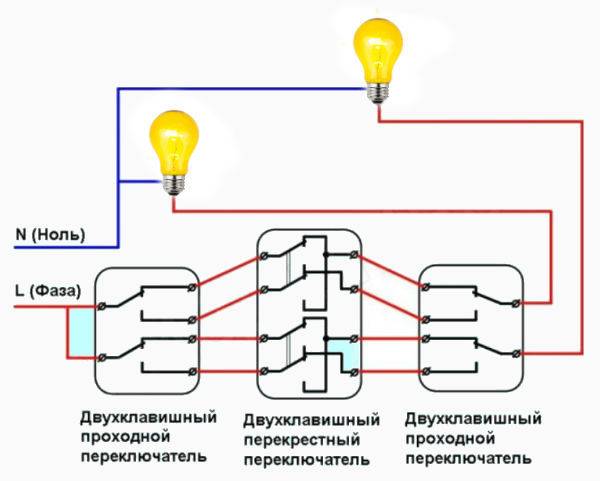

Schaltplan für einen zweifachen Durchgangsschalter von zwei Stellen

Müssen mehrere Umschaltgeräte angeschlossen werden, ist die Wahl eines Zweifachgerätes aufgrund der Einsparung von Kabel und Abzweigdosen vorteilhaft.

Montage

Bevor Sie den Leistungsschalter anschließen, müssen Sie einen Schaltplan ausdrucken oder zeichnen. Mit seiner Hilfe ist es einfach, die notwendigen Verbindungen in der Anschlussdose herzustellen. Aber IMMER zuerst den Strom ausschalten!

Danach werden bei geschlossener Verkabelung mit einer Mauernutfräse die Nuten (Blitze) für die Kabel vorbereitet, bzw. bei offener Verkabelung die Kabelkanäle / Sicken angebracht. Als nächstes wird eine Krone auf Beton gebohrt und dann Löcher in die Wand für Montagedosen geschlagen oder Dosendosen offen verschraubt.Nachdem wir die Drähte zwischen allen Punkten verlegt und mit Alabaster in Blitzen befestigt oder die Kanalabdeckung geschlossen / auf Isolatoren befestigt haben, reinigen wir ihre Enden um 1-1,5 cm und verbinden die Drähte in der Anschlussdose mit Klemmblöcken / Federklemmen / PSA Kappen / Löten / Crimphülsen / Clip "Mutter". Es ist VERBOTEN, den Draht mit einer Drehung anzuschließen! Vor allem Aluminium und Kupfer.

Von der Wohnungs- / Treppenabschirmung zur Anschlussdose kommt in der Regel ein Kabel, in dem sich zwei Drähte befinden: „Phase und Null“. Wir bestimmen den unter Spannung stehenden Phasendraht mit einem Anzeigeschraubendreher (kurzes Einschalten des Lichts), markieren ihn (schalten Sie den Strom wieder aus) und verbinden ihn mit einem der Drähte des dreiadrigen Kabels, das zum Schalter verlegt ist . Wir verbinden die anderen beiden Drähte von diesem Kabel mit den Drähten, die zum Kronleuchter führen. Versuchen Sie sicherzustellen, dass die zum Kronleuchter führenden Drähte in elektrischen Patronen mit einem zentralen Kontakt angeschlossen sind. Wir verbinden den Neutralleiter von der Abschirmung mit dem Neutralleiter, der zum Kronleuchter führt.

Im Schalter (wenn alle Drähte die gleiche Farbe haben) finden wir den Phasendraht mit Durchgang und stecken ihn in die Eingangsklemme. Oft wird es durch den lateinischen Buchstaben "L" angezeigt. Wenn die Drähte unterschiedliche Farben haben, verbinden wir den Draht, der mit dem Phasendraht im Verteilerkasten verbunden war, mit dem Eingang. Die verbleibenden zwei Adern des Kabels werden an die abgehenden Klemmen angeschlossen. Sie sind mit Symbolen in Form von ausgehenden Pfeilen gekennzeichnet. Wenn der Kronleuchter dreihörnig ist, verbinden wir einen Phasendraht mit zwei Drähten von den Deckenleuchten, den zweiten mit der verbleibenden Deckenleuchte.

Wir setzen den Arbeitsmechanismus in die Fassung ein, befestigen ihn mit Schrauben und setzen einen dekorativen Rahmen darauf. Wir schalten das Licht im Schild ein und probieren die Tasten nacheinander aus.Von einer Taste sollte eine Decke beleuchtet werden, von der zweiten - zwei, und wenn beide Tasten betroffen sind, sollten alle Lampen aufleuchten.

Unten ist ein kurzes Video, das den gesamten Prozess zeigt.

Arten von Ein-Tasten-Geräten und ihre Unterschiede

Sicher haben Sie gesehen, dass die Häuser von modernen Arten von Dimmern dominiert werden, die in verschiedenen Designs, Farben und anderen Merkmalen hergestellt werden. Schalter werden normalerweise nach der Art der Installation, der Schutzart und der Anzahl der Kontakte für den Anschluss unterteilt. Single-Gang-Schalter sind nach Art der Installation:

• Overhead (geeignet für die Montage an externer Verkabelung);
• für versteckte Verkabelung (geeignet für Kabel, die in der Wand versteckt sind);
• eingebaut (an den Drähten von Lampen, Wandlampen installiert);
• Walk-Through (Lichtsteuerung kommt von verschiedenen Stellen).

Aus Sicherheitsgründen ist es üblich, Schalter mit einer Taste in Geräte zu unterteilen für:

• Nassräume;
• Außeninstallation (auf der Straße);
• geschlossene Räume.

Nach der Anzahl der Kontakte gibt es:

• Durchgänge;
• einpolige;
• bipolar.

Am weitesten verbreitet sind Eintastenschalter, da sie sich durch einfache Installation und Wartungsfreundlichkeit auszeichnen. Selbst ein Anfänger kann den Anschluss des Geräts handhaben, sofern er Anweisungen und Kenntnisse über das Funktionsprinzip der Schalter hat.

EINE NÜTZLICHE INFORMATION!

Tragen Sie beim Schalten von Schaltkontakten und Leitungen in Innenräumen elektrisch isolierende Handschuhe und schalten Sie unbedingt die Stromversorgung aus.
