Schaltplan für einen Single-Gang-Durchgangsschalter: Analyse der Schaltung und des Arbeitsablaufs

Anschließen eines Durchgangsschalters

Wie sieht ein Durchgangsschalter mit 2 oder mehr Stellen aus?

Mit der obigen Schaltung können Sie das Beleuchtungssystem vollständig steuern, die obige Schaltung schützt jedoch eine Person nicht vor Stromschlägen. Daher der Name - Pass-Through- oder Mid-Flight-Switch.

Es ist sehr einfach, ein solches Schema zusammenzustellen. Hierfür ist eine Krone für Beton d mm geeignet. Der Vorteil dieser Methode ist eine hohe Zuverlässigkeit, da die beiden Leiter unter dem Einfluss eines großen Stroms verschmolzen werden und einen geringen Verbindungswiderstand bieten. Abbildung 5

Abbildung 8. Der Anschluss eines Doppelschalters erfolgt gemäß dem in Abbildung 5 gezeigten Schaltplan. Fazit In dem Artikel haben wir alle häufig gestellten Fragen zum Thema Anschluss von Schaltern berücksichtigt. Analog können Sie die Anzahl der Steuerplätze auf einen beliebigen Wert erhöhen. Wir strecken einen dreiadrigen Draht zu jedem Durchgangsschalter und einen vieradrigen Draht zu jedem Kreuzschalter.
So schließen Sie einen Durchgangsschalter an

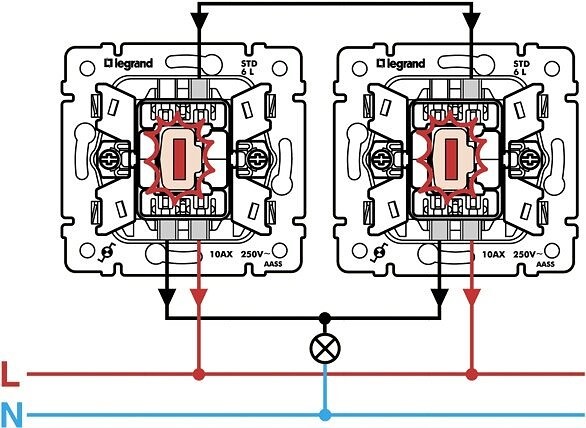

Schaltplan für zwei Schalter.

Auf dem Gehäuse einiger Modelle von Durchgangsschaltern sind Schlussfolgerungen angegeben, damit die Kontakte während des Installationsvorgangs nicht klingeln. In dem im Artikel betrachteten Modell sind die Schlussfolgerungen durch Pfeile gekennzeichnet:

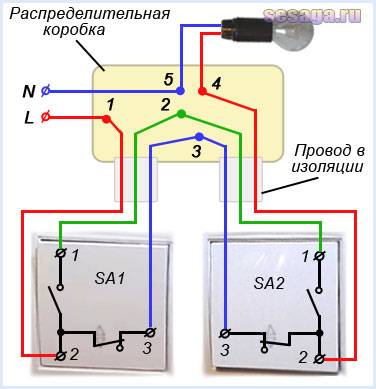

Betrachten Sie nun das Anschlussdiagramm von zwei Schaltern SA1 und SA2.

Phase L mit Klemme verbunden 2 Schalter SA1, und zum Terminal 2 Schalter SA2 obere Lampenklemme verbunden EL1. Wechseln Sie gleichnamige Klemmen 1-1 und 3-3 durch rote und grüne Jumper miteinander verbunden N an den unteren Anschluss der Lampe angeschlossen.

Lassen Sie uns analysieren, wie die Schaltung funktioniert.
Im Ausgangszustand der Schalter leuchtet die Lampe nicht. Phase L geht durch Kontakt 2-3 Schalter SA1 und durch den grünen Jumper betritt das Terminal 3 Schalter SA2 und geht nirgendwo weiter, seit dem Kontakt 2-3 offen.

Beim Drücken des Schalters SA2 seine Kontakte 1-2 und 2-3 Schalter und Kontakt 1-2 öffnet sich und 2-3 schließt. Dann die Phase L durch geschlossenen Kontakt 2-3 Schalter SA1 und ein grüner Jumper übergibt einen geschlossenen Kontakt 2-3 Schalter SA2 und vom Endgerät 2 geht zur Lampe. Die Lampe ist an.

Drücken Sie nun den Schalter SA1 und seine Kontakte 1-2 und 2-3 Schalter und die Lampe erlischt. Hier die Phase L durch geschlossenen Kontakt 1-2 Schalter SA1 und ein roter Jumper fällt auf das Terminal 1 Kontakt1-2 Schalter SA2 und geht nicht weiter, seit dem kontakt 1-2 offen.

Wenn Sie jetzt den Schalter drücken SA2, die Lampe geht wieder an. Phase L durch geschlossenen Kontakt 1-2 Schalter SA1, ein roter Jumper und ein geschlossener Kontakt 1-2 Schalter SA2 trifft die Lampe.

Und unabhängig davon, welcher der Schalter die Lampe ein- oder ausschaltet, sie kann immer durch jeden Schalter ein- oder ausgeschaltet werden. So funktionieren Kippschalter.

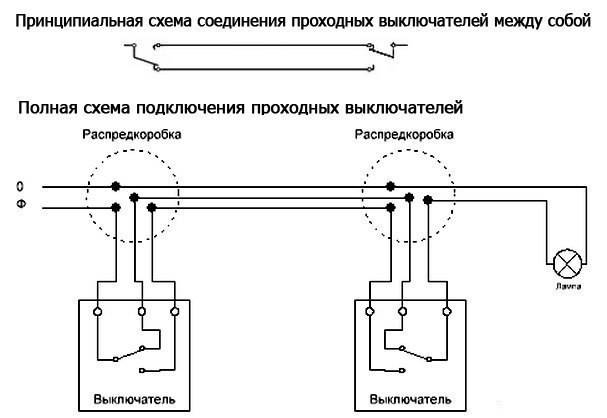

Wir müssen noch den Schaltplan mit einer Anschlussdose betrachten.

Phase L betritt den Verteilerkasten und am Punkt (1) wird mit der von der Klemme kommenden Kernader verbunden 2 Schalter SA1. Gleichnamige Terminals 1-1 und 3-3 Schalter sind an Punkten miteinander verbunden (2 und 3). Vom Endgerät 2 Schalter SA2 Der Kern des Drahtes geht in die Box und an der Stelle (4) wird mit der vom Lampenausgang kommenden Kernader verbunden. Der zweite Ausgang der Lampe ist mit Null verbunden N am Punkt (5).

Und jetzt die grundlegendste Sache, die Sie bei der Installation von Walk-Through-Schaltern beachten sollten: wenn nach dem Zusammenbau der Schaltung die Beleuchtung nicht so funktioniert, wie sie sollte, nach Bedarf, meint, Schalterklemme 2 falsch angeschlossen. Überprüfen Sie, ob diese Klemme richtig angeschlossen ist.

Und zusätzlich zu dem, was gesagt wurde, schlage ich vor, das Video anzuschauen und dieses Thema endlich zu verstehen.

Das war alles, was ich zu dem Gerät und dem Anschluss der Pass-Through-Switches sagen wollte.Und im nächsten Artikel erfahren Sie, wie Sie einen Kreuzschalter anschließen, der es ermöglicht, die Beleuchtung von drei oder mehr Stellen aus zu steuern.
Viel Glück!

Einige Feinheiten

Wenn es erforderlich ist, mehrere Zwischensteuerungspunkte für Beleuchtungskörper zu schaffen, beispielsweise für Treppenläufe des Eingangs eines fünfstöckigen Gebäudes, werden alle nacheinander eingeschaltet. Die gleiche Phase muss sie durchlaufen - dies ist eine Voraussetzung.

Es besteht die Meinung, dass es sich für die Installation von Zwischen-Ein-Aus-Punkten für Beleuchtungskörper lohnt, nur ein vieradriges Kabel zu verwenden. Dies vereinfacht die Installationsarbeiten.

Darin ist etwas Wahres, aber es besteht die reale Gefahr, dass Draht mit ungeeignetem Querschnitt in die Leitung aufgenommen wird. Denn Kabel mit so vielen Leitern sind für Drehstrom ausgelegt, die vierte Ader ist bei ihnen um ein Drittel kleiner im Durchmesser, sie ist mit der Erdschleife verbunden. Phasenstrom kann nicht durchgeleitet werden.

Alle Arbeiten zum Anschluss eines zusätzlichen Ausschaltpunktes erfolgen im spannungslosen Zustand und unter Beachtung der sonstigen elektrischen Schutzmaßnahmen.

Schaltplan für Durchgangs- und Kreuzschalter von 3 Stellen:

Beleuchtungssteuerkreis von zwei Stellen

In diesem Fall ist es am einfachsten und zuverlässigsten, den Lichtschalter im Armaturenbrett auszuschalten. Da in der Anschlussdose vier angeschlossene Drähte vorhanden sein werden.
Beispielsweise muss die maximal zulässige Entfernung von Schalter zu Schalter mindestens 30 m betragen.Sie haben sechs Kontakte.Installation einer Anschlussdose für eine Beleuchtungsgruppe Stellen Sie sicher, dass der Strom abgeschaltet ist, bevor Sie den Schalter installieren.
Eine Phasenleitung ist mit dem gemeinsamen Anschluss jedes der Zweitastenschalter verbunden. Die beiden Ausgangskontakte des Durchgangsschalters sind mit den beiden Eingangskontakten des Kreuzschalters verbunden.
Sie fehlen oft auf chinesischen Kopien. Wenn der Schlüssel dann losgelassen wird, wird er geklemmt. Zunächst müssen Sie im Detail wissen, wie ein Pass-Through-Switch, vorhandene Steuerkreise und Installationsmethoden angeschlossen werden.
Am Ausgang sind 3 Adernpaare angeschlossen, die zum zweiten Durchgangsschalter führen und paarweise mit den Eingangsklemmen des Gerätes verbunden sind. Wenn Sie den Betrieb von zwei Lampen von drei oder vier Punkten aus steuern möchten, müssen Sie zwei Kreuzschalter kaufen.

Anwendungsbeispiele

Eine weit verbreitete Version des Dreipunktschemas: N - elektrische Null; L ist die elektrische Phase; PV1 - der erste Zwei-Tasten-Schalter; PV2 - der zweite Zwei-Tasten-Schalter; PV3 - Kreuzschalter Eine Art Anschlussanleitung sieht in diesem Fall etwa so aus: Ein Schalt- und Anschlussplan wird erstellt. Die Möglichkeit, zwei verschiedene Lichter von vier Punkten aus ein- und auszuschalten, kann in einem langen Flur eines Hauses mit vielen Räumen praktisch sein. BEI dieses besondere Beispiel es gibt zwei weitere Möglichkeiten: bei der Gartenarbeit können Sie die Beleuchtung einschalten; Wenn Sie auf Gäste warten, können Sie das Licht auf der Straße von zu Hause aus steuern.

Eine weitere Option berücksichtigt die Anforderung Kabelverlegung mit Anschlussdosen, die in einem neuen Gebäude oder beim Ersetzen der Verkabelung durchgeführt werden können.Die runden Teile in der Box sind gelötete Drähte, die in Form von Verdrillungen durch Schweißen hergestellt, mit selbstklemmenden Isolierkappen gecrimpt und durch Klemmen oder eine Schraubverbindung verbunden sind. Erstens ist meistens nur ein einziger Pass-Through-Switch gefragt. Drücken wir die Taste des ersten Schalters und bringen ihn in die angehobene Position, dann ändert auch der Wechslerkontakt dieses Schalters seine Position entsprechend und schließt den Stromkreis.

Ist es notwendig, Beleuchtungsstromkreise zu erden, in denen ein Durchgangsschalter installiert ist? Bei der Durchführung der Arbeiten sind die Sicherheitsvorschriften zu beachten.
Anschlussschema des Durchgangsschalters - Schalter.

Cross-Trenn-Prinzip

Der Kreuzschalter ähnelt einem normalen Ein-Tasten-Schalter, der einzige Unterschied besteht darin, dass sich im Inneren vier Anschlüsse befinden. Kreuz wird wegen der zwei elektrischen Leitungen benannt, die es schaltet, sie sind in einem Kreuz verbunden.

Der Quertrennschalter trennt den ersten und zweiten Leistungsschalter gleichzeitig und schaltet sie dann synchron zu. Durch diese Bewegung der Kontakte schaltet sich das Licht ein und aus.

Rat! Achten Sie besonders auf den korrekten Anschluss der Enden der elektrischen Kabel, da sonst das gesamte System nicht funktioniert. Die Anzahl der Weichen kann unterschiedlich sein, aber je mehr es sind, desto schwieriger wird das Schalten in der Anschlussdose. Es ist notwendig, die Drähte beim Leiten deutlich zu markieren, um sie nicht zu verwechseln

Es ist notwendig, die Drähte beim Leiten deutlich zu markieren, um sie nicht zu verwechseln

Die Anzahl der Weichen kann unterschiedlich sein, aber je mehr es sind, desto schwieriger wird das Schalten in der Anschlussdose. Es ist notwendig, die Drähte beim Leiten deutlich zu markieren, um sie nicht zu verwechseln.

Schemata für die Installation von Walk-Through-Schaltern

Zum Thema Pass-Through-Switches kommen viele Fragen zu den Anschlussplänen von Single-Gang- und insbesondere Two-Gang-Switches per E-Mail.

Die Grundlage der Fragen ist, wie viele Drähte für den korrekten Betrieb des Durchgangsschalters benötigt werden. Für den Betrieb von Eintastendurchführungen werden an jedem Schalter drei Kabeladern angeschlossen.

Schaltplan für einen Einfach-Lichtschalter

Wie wir aus dem Diagramm sehen können, geht Null durch direkte Versorgung von der Spannungsquelle zur Glühbirne, und die Phase wird dem gemeinsamen Kontakt eines der Schalter (B1) zugeführt. Weiterhin sind die Umschaltkontakte miteinander verbunden und die Phase verlässt die Last am gemeinsamen Kontakt des zweiten Schalters (B2). Wenn man das Farbschema der Leiter betrachtet und es unterschiedlich sein kann, ist es schwierig, hier etwas zu verwechseln.

Schema der Installation des 2-Wege-Schalters

Der Zweigang-Durchgangsschalter nach dem Funktionsprinzip unterscheidet sich nicht vom Eingang. Es ist einfach für das Durchgangsschalten von zwei Beleuchtungsgruppen konzipiert. Dementsprechend kommen zwei dreiadrige Kabel von der Anschlussdose zu jeder Buchse des Zweifachschalters. In diesem Verbindungsschema können Sie in einer der Gruppen (wo sich die Spannungsquelle befinden wird) ein 5-adriges Kabel verwenden, indem Sie mit einer Brücke von der ersten Spannung an den Hauptkontakt der zweiten Gruppe anlegen.

Thema Fragen und Antworten zu Walk-Through-Schaltern
Es gibt auch Fragen zum Problem des Ausschaltens der Maschine in der Schalttafel beim Drücken einer beliebigen Taste des Durchgangsschalters. Hier ist die Antwort. Wenn die Durchgangsschaltung zuvor ordnungsgemäß funktioniert hat und der Grund „plötzlich“ aufgetreten ist, müssen Sie zunächst in der Last (Lampen, Patronen, Lampen usw.) nachsehen.Wenn die Durchführung nicht sofort nach der Installation den normalen Betrieb aufnimmt, überprüfen Sie das Anschlussdiagramm in der Montagebox. Möglicherweise wurde an einer Seite des Stromkreises ein Neutralleiter angeschlossen.

Eine häufige Frage von Benutzern ist, ob es möglich ist, ein Durchgangsschema entlang der alten Beleuchtungsleitungen ohne Verkabelung zu implementieren? In 98% - nein. Dazu benötigen Sie eine Verbindungsentlötung zwischen den Punkten. Ich hatte den einzigen Fall in der Praxis, wo es dem Kunden gelang, ohne zerstörerische Elektroarbeiten zwei Schalter in der Wohnung auszuschalten. Aber die vorherrschenden Bedingungen halfen hier. Zuerst wurde ein herkömmlicher zweifacher Schalter an der Vordertür installiert, der die Hauptdeckenbeleuchtung bediente, und die zweite Gruppe schaltete eine kleine Wandleuchte in der Nähe des Korridorspiegels ein. Das heißt, wir hatten drei Kabeladern. Die zweite Bedingung ist, dass am Ende eines langen Korridors in der Nähe des Badezimmers im Block mit Lichtschaltern der Haubenschalter inaktiv war (während der Installation haben die Bauherren ihn auf Wunsch der Eigentümer direkt an die Beleuchtung angeschlossen), also hier Wir hatten auch ein kostenloses Paar. Und die drittwichtigste Bedingung - der Elektriker, der während der Reparaturzeit elektrische Arbeiten durchführte, brachte alle Kabelenden in eine Anschlussdose. Es gibt nicht einmal einen Kasten, sondern einen internen Einbaukasten mit den Maßen 200 x 300 mm. Dann dachte ich nicht daran, dieses „Netz“ zu fotografieren, das sich in der Schachtel befand, aber es sah deprimierend aus. Ein paar Stunden, um die richtigen Leitungen zu finden, neu zu verkabeln, zwei Single-Gang-Kippschalter zu installieren. Übrigens habe ich die ankommende Spannung von der Seite des Doppeldrahtes genommen, indem ich mit einem Jumper eine Spannung aus der Phase der Badezimmerbeleuchtung angelegt habe.Gleichzeitig wurde die Hauptdeckenbeleuchtung über die Durchgangsschalter mit Strom versorgt und die Wandlampen durch eine wandmontierte LED-Lampe mit Bewegungssensor ersetzt.

Wenn jemand Fragen zu den Pass-Through-Switches hat, schreiben Sie an die Mail (Administrator) in der Fußzeile der Website. Ich werde auf jeden Fall jedem antworten.

Anschlussdosenmontage

Sie müssen die Montage mit Leitern beginnen, um "Null" zu liefern. Dazu muss der zur Lampe führende Kern in einer Box mit dem Kabel verbunden werden, das vom Leistungsschalter kommt. Bei der Implementierung eines Durchgangsschaltkreises von zwei Stellen wird empfohlen, Klemmen vom Typ Vago zu verwenden. Wenn Sie die Arbeit mit dem Nullkreis beendet haben, fahren Sie mit dem "Boden" fort. In ähnlicher Weise müssen Sie alle Adern der Drähte anschließen, die auf Masse gehen.

Der gelb-grüne Draht muss mit dem Lampenkörper verbunden werden. Und es bleibt die gleiche Arbeit mit Phasendrähten. Dazu müssen Sie einen Phasendraht vom Eingangskabel nehmen und ihn an die gemeinsame Klemme des Durchgangsschalters „1“ anschließen. Danach muss der gemeinsame Kontakt des Durchgangsschalters "2" über den "Vago" -Stecker mit der "Phase" verbunden werden, die zur Beleuchtungslampe führt.

Nachdem Sie alle diese Manipulationen abgeschlossen haben, müssen Sie alle sekundären Kerne, die von den Switches abweichen, miteinander verbinden. Wie Sie sie verbinden, spielt keine Rolle, Sie können sogar Farben verwechseln. Aber um alles einfach und klar zu machen, empfiehlt es sich, bei der Farbe zu bleiben, die zuvor verwendet wurde.

Anschlussdiagramme für verschiedene Arten von Pass-Through-Switches

Gute Elektroinstallationsprodukte sehen nicht nur modern aus, sondern haben auch eine lange Lebensdauer und sind zudem einfach zu installieren.
Setzen Sie die Sonde auf einen der Kontakte, finden Sie heraus, bei welchem ​​der beiden es klingelt, das Gerät piept oder der Pfeil zeigt einen Kurzschluss an - es weicht nach rechts aus, bis es stoppt.

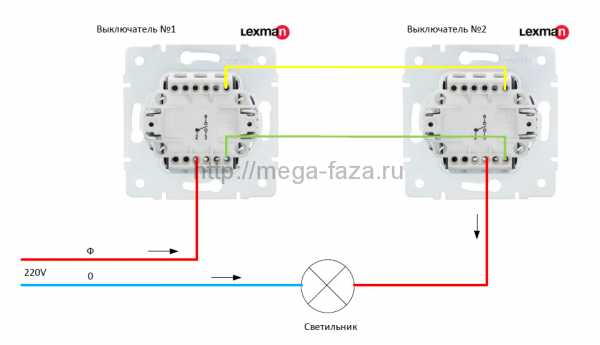

Schema zum Anschließen eines Durchgangsschalters: Das Anschließen von Drähten an Single-Gang-Durchgangsschalter erfolgt wie folgt: Indem Sie 2 Durchgangsschalter auf diese Weise verbinden, können Sie die Lichtsteuerung von zwei Stellen aus organisieren. Alle anderen Elemente sind Cross-Devices.
Erstens ist meistens nur ein einziger Pass-Through-Switch gefragt. Zuerst werden wir die vorhandenen Optionen untersuchen und dann lernen, wie sie an die Verkabelung angeschlossen werden. Verwenden Sie beim Anschluss von 2 und 3 Durchsteckvorrichtungen, damit es nicht zu Verwechslungen mit Adern kommt, Adern gleicher Farbe paarweise. Wenn für die Lichtsteuerung mehr als zwei Durchgangsschalter benötigt werden, kommen spezielle Kreuzschalter zum Einsatz.
Nach dem Durchgang durch den Raum oder die Treppe drückt der Benutzer die Taste des zweiten Schalters und der Stromkreis wird geöffnet. Über die beleuchtete Treppe steigen wir ins Untergeschoss ab. Über die beleuchtete Treppe steigen wir auch ins Untergeschoss ab: Lichtsteuerung am Eingang zum Keller; Lichtsteuerung im Keller. Es gibt eine Videoanleitung.Die Hauptmaterialien sind natürlich Drähte, Schalter, Anschlussdosen.

Der Durchgangsschalter kann, wenn einer der Kontakte nicht verwendet wird, wie ein normaler funktionieren. Zur Installation werden noch einige Elemente benötigt: Anschlussdose; Steckdosenboxen für die Innenverkabelung in Beton- oder Ziegelwänden - 2 Stück; Zweifachschalter - 2 Stück; Beleuchtungsgeräte, Plafonds, Leuchtstofflampen oder andere.In einer Position sind die Arbeitskontakte geschlossen - die Lampe leuchtet, in der anderen Position sind die Arbeitskontakte geöffnet - die Lampe leuchtet nicht. Wenn dies nicht der Fall ist, verwenden Sie zwei Dreikerner.

Vergleichen wir das Gerät eines herkömmlichen Doppelschalters, der in einer einfachen Verbindung verwendet wird, und eines Single-Gang-Durchgangsschalters. Installation eines dreifachen Schalters Schaltplan eines dreifachen Schalters Die Montage eines dreifachen Elements ist aufgrund der Verwendung einer großen Anzahl von Drähten eine sehr schwierige Aufgabe. Dies ist jedoch ein grober Verstoß, da im Laufe der Zeit der Kontakt in diesen Verdrillungen verloren gehen kann, wodurch sich die Drähte erhitzen, durchbrennen und ein Brand entsteht. Sie sind sehr einfach zu installieren, zuverlässig im Betrieb, Keramikrücken, Klemmfedern, nummerierte Kontakte.

Umgekehrt. Ein solches Schema besteht aus zwei Schaltern mit zwei Schlüsseln und zwei Beleuchtungskörpern.
So schließen Sie einen Durchgangsschalter an. Detaillierter Schaltplan

Nachnavigation

Vor- und Nachteile der PV-Schaltung aus 2 Stellen Diese Schaltung hat Vor- und Nachteile.

Wenn wir über die Vorderseite sprechen, dann ist der einzige Unterschied ein kaum wahrnehmbarer Pfeil auf der Auf- und Ab-Taste. Dann können an beiden Stellen sowohl die allgemeine Beleuchtung im Zimmer als auch die Lampen am Bett ein- und ausgeschaltet werden.

Das Gegenteil ist auch wahr. Zweifach-Durchgangsschalter: Anschlussplan Um die Beleuchtung von zwei Lampen oder Lampengruppen von einem Schalter aus von mehreren Stellen aus zu steuern, gibt es Zweifach-Durchgangsschalter.

Bei Schaltern, genau wie in den Abbildungen gezeigt, befindet sich der gemeinsame Eingangsanschluss für Phase oder Null auf einer Seite des Gehäuses und 2 Ausgangsanschlüsse auf der anderen. Wenn Sie nun die Taste des zweiten Schalters drücken und auch dessen Position ändern, wird der Stromkreis wieder geöffnet und die Lampe erlischt. Sie können sich mit dem Beleuchtungssteuerungsschema von drei Stellen im folgenden Anschlussdiagramm auf diese Weise vertraut machen sieht so aus: Wie Sie auf dem obigen Foto sehen können, ist der Hauptunterschied bei der Beleuchtungssteuerung zwischen der Steuerung von 2 und 3 Stellen das Vorhandensein von ein Kreuzschalter und mehr verbundene Drähte in der Anschlussdose. Welches Kabel eignet sich am besten zum Anschluss von Walk-Through-Schaltern?

So schließen Sie einen Durchgangsschalter an - einen 3-stelligen Leuchtensteuerkreis

Wie Sie wahrscheinlich bereits verstanden haben, hat ein einpoliger Durchgangsschalter zwei feste und einen Wechslerkontakt. Was ist der Unterschied zwischen einem Durchgangsschalter und einem normalen Schalter? In all diesen Fällen werden Durchgangsschalter neben den Türen installiert. Beim Drücken einer Taste schalten die beweglichen Kontakte gleichzeitig von einem Paar fester Kontakte auf ein anderes Paar um.

Du gehst ins Schlafzimmer und machst das Licht an der Tür an. Vier PVs werden wie oben beschrieben mit Kreuzschaltern verbunden.Das am häufigsten in Betracht gezogene Lichtsteuerungssystem wird in öffentlichen und industriellen Räumen verwendet, und zwar: in langen Korridoren, Tunneln, Durchgangsräumen, dh in Räumen mit zwei Türen, die gleichermaßen als Eingang und Ausgang dienen, in Treppenläufen und andere Orte. Zweitens kann etwas anderes erforderlich sein, was aus den spezifischen Optionen zum Anschließen von Geräten deutlich wird.

Anwendungsbereich von Pass-Through-Schaltern Die Installation und der Anschluss eines Pass-Through-Schalters ist bei der Steuerung von Beleuchtungssystemen in den folgenden Fällen nützlich: wenn es große Korridore oder Durchgangsräume gibt; bei der Steuerung von Beleuchtungsgeräten am Eingang zum Zimmer und direkt neben dem Bett; bei der Installation von Beleuchtung in großen Industrie- und Industriegebäuden; steuern Sie ggf. die Beleuchtung im Nebenraum; bei Vorhandensein von Treppen, die mehrere Stockwerke verbinden, in den meisten Fällen in Hüttenräumen und so weiter. Der Hauptunterschied zwischen den oben genannten Drähten besteht in der Art der Isolierung und der Art der Leiter. Das schematische Bild zeigt, dass, wenn das Licht eingeschaltet ist, es durch Drücken einer der Tasten ausgeschaltet wird. Die Lichtsteuerung erfolgt mit Hilfe von Schaltern: Für eine Lichtquelle, eine gewöhnliche Glühbirne oder mehrere Lampen gibt es einen Schalter.

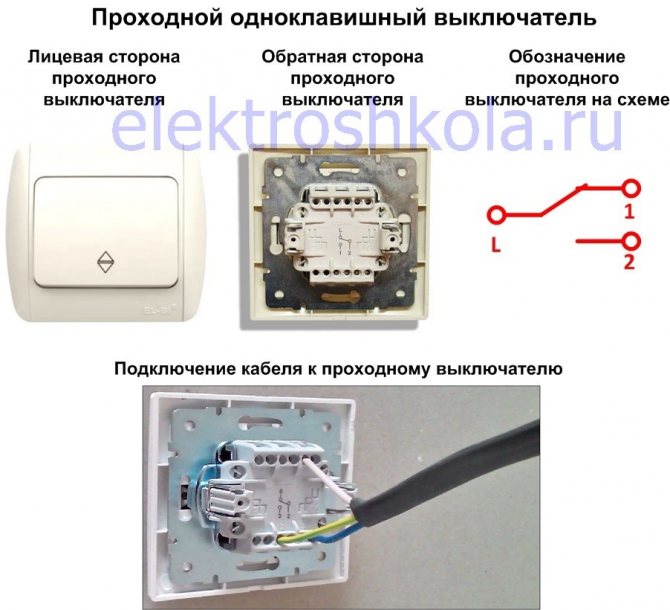

Rückansicht verschiedener Typen von Durchgangsschaltern Das Foto zeigt die Rückansicht des Verdrahtungszubehörs. Wie alles organisiert sein sollte, siehe Bild.
Anschluss einer Durchgangsschalter-Lichtsteuerung von 3 Stellen

So wählen Sie den "richtigen" Platz für den Schalter aus

Die Wahl eines Ortes für die Installation eines Schalters ist eine persönliche Angelegenheit für jeden Eigentümer.Es gibt jedoch eine Reihe von Branchenanforderungen, die dieses Problem regeln. Dies liegt daran, dass das Verlegen von elektrischen Leitungen ein ziemlich teures Unterfangen ist und es jedes Mal teuer und zu mühsam ist, es zu wiederholen.

Experten empfehlen, alle Schalter im Haus auf gleicher Höhe anzubringen und die Schaltposition für alle gemeinsam zu haben.

Geräte werden meist auf Höhe von Türklinken montiert, was gut mit der Entwicklung des Muskelgedächtnisses korreliert. So drückt eine Person beim Betreten des Raums automatisch die Taste, ohne es überhaupt zu bemerken.

Ein weiterer wichtiger Punkt: Der Schalter im Zimmer muss so positioniert werden, dass zwischen ihm und der Tür ein Abstand von ca. 15-20 cm besteht, damit eine Person mit einer Hand den Türgriff greifen und mit der anderen die Taste drücken kann.

Für Wohnzimmer ist es üblich, Schalter nur im Innenbereich zu installieren. Für Gemeinschaftsbereiche wie Badezimmer, Vorratskammern oder Flure werden Schalter meist außerhalb des Zimmers eingesetzt.

Wenn kleine Kinder im Haus sind, sollten Sie die Schalter nicht „hochziehen“. Die unruhige Zeit, in der das Baby mit dem Licht „herumspielt“, vergeht sehr schnell und die Unannehmlichkeiten durch die Position der Schalter bleiben lange bestehen.

Der Aufbau des Schalters ist äußerst einfach. Seine Hauptelemente: ein Mechanismus auf einer Montageplatte, Tasten und eine dekorative Schutzplatte
