Schaltpläne in einem Privathaus: Regeln und Konstruktionsfehler + Nuancen der elektrischen Verkabelung

Grundvoraussetzungen für die elektrische Verkabelung in einem Holzhaus

Regelkodizes für PUE und SNiP werden von Sicherheitsexperten entwickelt. Das ist keine Laune eines Lehnsbeamten, sondern eine Liste notwendiger Normen, deren Einhaltung das Maß an „Sorglosigkeit“ dem gewünschten möglichst nahe bringt. Man kann sagen, dass das Leben selbst diese trockenen Kapitel schreibt, hinter denen sich manchmal menschliche Tragödien verbergen.

Die Hauptursache für Brände in Holzgebäuden ist ein Kurzschluss in der elektrischen Verkabelung.

Die Brandstatistik lässt leider keinen Zweifel daran, dass der Holzbau immer an der Spitze der Brandgefahr steht.Wenn Sie sich jedoch daran erinnern, dass unsere Vorfahren Hunderte (oder vielleicht Tausende) von Jahren in Holzblockhütten lebten, gibt es Hoffnung, dass alles möglich ist, Sie müssen nur mit der Verkabelung richtig umgehen. Schließlich verursacht er in den allermeisten Fällen einen Brand.

Die wichtigsten Anforderungen, die in den PUE- und GOST-Werten enthalten sind, lauten wie folgt:

• Die Berechnung der Verdrahtung sollte mit einem Spielraum von bis zu 30 % erfolgen. Dies gilt in erster Linie für die Auswahl der Querschnittsfläche der Drähte, da davon der Erwärmungsgrad der Isolierung und die Wahrscheinlichkeit eines Kurzschlusses im Betrieb abhängen. Um das Gesamtbild der Elektrifizierung als Ganzes abzudecken, ist es notwendig, einen Arbeitsentwurf mit einem detaillierten Diagramm und einer Spezifikation der elektrischen Verkabelung zu erstellen und sich nach Abschluss der Arbeiten zertifizieren zu lassen und einen Verkabelungspass zu erhalten.
• Die Qualität der Verbindungen sollte nicht die geringste Möglichkeit eines Stromschlags für die Bewohner des Hauses zulassen.
• Das Erhitzen und Entzünden von Kabeln ist nicht akzeptabel, da dies höchstwahrscheinlich zur Brandstiftung des gesamten Hauses führen wird. Die Möglichkeit von Kurzschlüssen muss vollständig ausgeschlossen werden.

Ein erhebliches Hindernis, das die Unabhängigkeit behindert Installationsarbeit Verkabelung in einem Holzhaus ist das Fehlen eines einzigen Dokuments, das die Installation reguliert. Die wichtigsten Vorschriften sind in den Regulierungsdokumenten von GOST und SNiP verstreut und nicht systematisiert. Daher ist es bei der Ausarbeitung eines Projekts besser, sich an eine spezialisierte Organisation zu wenden, die über eine Lizenz für diese Art von Aktivität verfügt.

Welches Inventar soll verwendet werden?

Ob Sie es mögen oder nicht, aber die Verwendung von Werkzeugen für die Verdrahtung ist erforderlich, da mit bloßen Händen keine Genauigkeit und fehlerfreie Ausführung erreicht werden kann.Daher bieten wir Ihnen eine Liste von Tools, die Sie sich zuerst anschaffen sollten:

• Schraubendreher-Anzeige;
• Tester oder Multimeter;
• Hammer und Perforator;
• Zangen, Zangen;
• flache und lockige Schraubendreher;
• Isoliermaterial (flüssige Isolierung oder Isolierband);
• Wandjäger.

Standard-Elektriker-Kit

Befolgen Sie zu Hause die Anforderungen an den Standort von leistungsstarken Verbrauchern: Steckdosen und Schalter. Nach modernen europäischen Standards befindet sich die Steckdose in einem Abstand von 25 cm vom Boden und der Schalter in 90 cm Entfernung.

Berechnung der Materialmenge

Nach dem Erstellen des Stromkreises muss mit der nächsten Stufe fortgefahren werden - dem Zählen der Materialmenge für die elektrische Installation. Zählen Sie zuerst die Kabelmenge. Bitte beachten Sie, dass die Verkabelung in der Garage sowohl intern als auch extern ist (für die Verlegung vom Mast zum Messgerät und Eingang), sodass Sie Materialien für alle Arten von Arbeiten kaufen müssen. Der SIP-Draht wird normalerweise vom Mast verlegt, sein Querschnitt wird Ihnen in den technischen Anschlussbedingungen angegeben, während gemäß PUE 7.1.34 und in Tabelle 2.4.2 „Der kleinste Querschnitt oder Durchmesser von Abzweigdrähten von Freileitungen zu den Eingängen“ darf der Querschnitt von Aluminiumleitern nicht weniger als 16 m² betragen. mm oder mehr als 2,5 qm mm, wenn dies die Stromversorgung eines separaten elektrischen Geräts ist (die Garage ist keine).

Basierend auf dem oben Gesagten (PUE 7.1.34) muss die Verkabelung innerhalb der Garage mit einem Kupferdraht oder -kabel erfolgen. Verwenden Sie für die Verkabelung in der Garage VVGng-LS.

Um den Kabelquerschnitt korrekt zu berechnen, ist es notwendig, genau zu bestimmen, welche Elektrogeräte in Innenräumen installiert werden.Die Gesamtleistung aller Elektrogeräte muss mit dem Faktor „1,2“ (eine Leistungsspanne von 20%) multipliziert werden, auf deren Grundlage gemäß der Tabelle der entsprechende Wert ausgewählt wird. Legen Sie ein Kabel mit einem Leiterquerschnitt von 2,5 Quadratmetern auf die Buchsen. mm, zu einzelnen Geräten - nach Leistung berechnen.

Was die Länge betrifft, müssen wir sie mit einem Rand nehmen, weil. Der Leiter wird in Stücke geschnitten (von der Steckdose bis zur Abschirmung, vom Schalter bis zur Lampe usw.). Für jede Drahtverbindung muss ein Spielraum von 10-15 cm eingehalten werden.

Berechnen Sie die genaue Anzahl der Steckdosen in der Garage. Es müssen mindestens 2 davon vorhanden sein. Eines für ein Verlängerungskabel (im Falle einer Maschinenreparatur) und das zweite für ein stationäres Elektrogerät (z. B. einen Kompressor oder ein Schweißgerät). Es wird zwei Schalter geben: einen für das Sichtloch, den zweiten für die Hauptbeleuchtung. Bei Bedarf können Sie weitere Schalter hinzufügen, um zum Beispiel das Licht an jeder der Wände zu steuern.

Besonderes Augenmerk muss auf die Lampen gelegt werden. In unserer Zeit sind LED- und Leuchtstofflampen beliebt. Die erste Option ist wirtschaftlicher und langlebiger, aber gleichzeitig teurer.

Die erste Option ist wirtschaftlicher und langlebiger, aber gleichzeitig teurer.

Gleichzeitig ist es großartig, wenn die Lampe selbst über eine hohe Staub- und Feuchtigkeitsschutzklasse verfügt - IP54 und höher

Dies ist besonders wichtig, wenn die Garage unbeheizt ist und sich Kondenswasser ansammeln kann.

Wenn die Installation einer offenen Verkabelung in der Garage durchgeführt wird, muss auch die Anzahl der Befestigungselemente, Wellen oder Kabelkanäle berechnet werden.Gemäß SNiP 3.05.06-85 (Tabelle 2) beträgt der Befestigungsschritt der offenen Verkabelung in Rohren mit einem Durchmesser von 20 mm nicht mehr als 1 m, 32 mm nicht mehr als 1,4 m. Solche Anforderungen können auf Kabel angewendet werden Verlegung in Wellung. Gleichzeitig gibt es Anforderungen für die Befestigung eines Kabels ohne Rohre und Wellungen mit offener Verkabelung, die in VSN 180-84 beschrieben sind. Abschnitt 7.2., wo es heißt: „Der Abstand zwischen den Befestigungspunkten von Leitungen und Kabeln muss mindestens 500 mm bei horizontaler Verlegung und 1000 mm bei vertikaler Verlegung betragen.“ In diesem Fall müssen Sie die Anforderungen berücksichtigen, aber tatsächlich müssen Sie die Riffelung alle 0,3 bis 0,7 Meter befestigen, damit sie nicht durchhängt.

Installation der Verkabelung auf versteckte Weise, wir empfehlen die Verwendung nicht, weil. Es ist zeitaufwändiger und wird das Innere des Raumes wahrscheinlich nicht verbessern. Nachdem alle Elemente berechnet wurden, fahren wir mit dem Hauptprozess fort.

So machen Sie die Verkabelung im Haus mit Ihren eigenen Händen

Lesen Sie vor Beginn der Arbeiten die Regeln für Elektroinstallationen (PUE), die die Grundlagen der Arbeit mit Geräten beschreiben.

1. Die Verkabelung zum Selbermachen in einem Haus erfordert folgende Bedingungen:
2. freier Zugang zu Messgeräten, Verteilerkästen, Steckdosen und Schaltern ist erforderlich.
3. sie werden in einer Höhe von 60-150 cm über dem Boden montiert; zu öffnende Türen sollten den Zugang nicht blockieren.
4. Kabelzuführung von oben;
5. Die Einbauhöhe der Steckdosen variiert zwischen 50 und 80 Zentimetern über dem Boden. Aus Sicherheitsgründen dürfen sie nicht weniger als 50 Zentimeter von Elektro- und Gasherden, Heizkörpern und Rohren entfernt aufgestellt werden.
6. Die Stromversorgung erfolgt von unten.
7. Die Anzahl der Steckdosen wird mit 1 Stück pro 6 m² festgelegt.Diese Regel gilt nicht für die Küche, hier werden Steckdosen entsprechend der Anzahl der Haushaltsgeräte angebracht.
8. Um das Badezimmer mit Strom zu versorgen, ist es besser, einen separaten Transformator außerhalb dieses Raums vorzusehen (um die Spannung zu senken).
9. Das Kabel wird unter strikter Einhaltung der Vertikalen und Horizontalen verlegt (ohne Biegungen und Diagonalen, um es bei der Installation und Perforation nicht zu beschädigen).
10. horizontal werden in einem Abstand von 5-10 cm von Decken und Gesimsen und 15 cm von Decke und Boden verlegt. Senkrecht verlaufende Kabel werden mindestens 10 cm vom Rand einer Tür- oder Fensteröffnung entfernt verlegt.
11. Der Abstand zu den Gasleitungen sollte 40 Zentimeter nicht unterschreiten;
12. Die Verkabelung darf nicht mit metallischen Gebäudestrukturen in Berührung kommen.
13. Spezielle Boxen werden zum Verdrahten und Anschließen von Kabeln verwendet. Anschlüsse müssen sicher isoliert sein. Es ist verboten, Kupferdrähte mit Aluminium zu verbinden.

Die Anfangsphase der elektrischen Verkabelung

Bei der Durchführung elektrischer Leitungen sind folgende Normen zu beachten:

Gewährleistung des freien Zugangs zu Verteilerkästen und elektrischen Messgeräten.

Die Montage von Steckdosen und Schaltern erfolgt in einer Höhe von anderthalb Metern über der Bodenfläche, wobei der freie Zugang zu ihnen gewährleistet ist. Um Kleinkinder zu schützen, ist es möglich, spezielle Stecker zu kaufen, die auf Steckdosen installiert werden.

Beim Öffnen der Türen darf die Zugänglichkeit der Geräte nicht eingeschränkt werden. Pro 6 Quadratmeter ist die Installation einer Steckdose dargestellt.

Je nach Anzahl der Elektrogeräte sind Steckdosen in der Küche montiert.

Die Kabelverlegung muss frei sein und die vertikale, horizontale und diagonale Position einhalten, während das Netzkabel nicht durchhängen oder gebogen werden darf. Wenn diese Regel ignoriert wird, kann das elektrische Kabel während der Installations- und Installationsarbeiten und mit einem Locher beschädigt werden.

Bei horizontaler Kabelverlegung 5 bis 10 Zentimeter von Decken und Gesimskonstruktionen zurückziehen. Zu Boden- und Deckenflächen ist ein Abstand von 15 cm erforderlich.

Bei der Verlegung vertikaler Kabel ist ein 10 cm Einschnitt von Fenstern und Türen und 40 cm von Gasheizungsrohren erforderlich.

Zum Trennen und Verbinden von Elektrokabeln wird die Verwendung von Spezialboxen gezeigt.

Isolieren Sie alle leitenden elektrischen Verbindungen, um möglichen Kurzschlüssen und Bränden vorzubeugen.

Das Verbot der Verbindung von Aluminium- und Kupferdrähten.

Haus elektrisches Projekt. Was beinhaltet es?

Denken Sie über die Verkabelung in Haus und Wohnung nach und berücksichtigen Sie:

1. die Verwendung von Elektrizität zum gleichzeitigen Betrieb mehrerer Arten von Geräten;
2. ohne die Netzwerkverbindungen einschränken und Geräte aufladen zu müssen;
3. bequeme Platzierung von Steckdosen und deren richtige Anzahl für jeden Raum.

ist nur mit Hilfe von Stromverbrauchsberechnungen und einem gut durchdachten Elektroprojekt möglich.

Bei der Arbeit mit einem Elektriker ist es wichtig, die Position aller Elemente des elektrischen Systems des Hauses und die Anordnung der Verkabelung innerhalb der Wände zu kennen. Dies ist schon deshalb notwendig, weil bei der Sanierung und Reparatur wichtige Kommunikationen nicht berührt werden sollten. Es ist auch notwendig, wenn es die eine oder andere Störung im Netzwerk gibt.Bei der Verkabelung des Elektrikers sollte auch die Belastung des Netzes im Haus berücksichtigt und ein Kabel mit dem erforderlichen Querschnitt verwendet werden.

Bei häufigen Spannungseinbrüchen ist ein entsprechender Schutz installiert

Bei der Verkabelung des Elektrikers sollte auch die Belastung des Netzes im Haus berücksichtigt und ein Kabel mit dem erforderlichen Querschnitt verwendet werden. Bei häufigen Spannungseinbrüchen ist ein entsprechender Schutz installiert.

Die Verkabelung ist in mehrere Stufen unterteilt:

1. Erstellen eines Schaltplans;
2. Leistungsberechnung;
3. Beschaffung relevanter Materialien;
4. Installation von Kabeln, Installation von Armaturen und Zubehör.

Ein Überblick über häufige Designfehler

Mängel in der Planung oder Arbeitsplanung ziehen Installationsfehler nach sich und drohen die Funktion des Stromnetzes zu stören. Das Ergebnis kann der Ausfall teurer Geräte und, noch schlimmer, eine elektrische Verletzung eines der Bewohner sein.

Welche Fehler sollten vermieden werden:

• minderwertige Produkte ohne Kennzeichnung und Zertifizierung verwenden;
• Eins-zu-eins-Berechnungen durchführen - alle technischen Produkte und Materialien müssen mit einer Marge gekauft werden;
• legen Sie im Projekt die Installation herkömmlicher Steckdosen zum Anschließen von Kochfeldern, Kesseln und Heißluftpistolen fest.
• planen Sie in Holzhäusern die Verwendung einer geschlossenen Verkabelung - komplexer und unterliegen der Liste der Anforderungen der PUE;
• Entwurfsschaltung in einer Anschlussdose von Niederspannungs- und leistungsstarken Stromkabeln;
• Planen Sie den Anschluss von Drähten mit Verdrillungen, die für die weitere Wartung und den Betrieb gefährlich sind. die beste Option sind fertige Terminals;
• Schaltungen aus Aluminium- und Kupferdrähten herstellen sowie Aluminiumkabel verwenden.

Einige Fehler beziehen sich auf falsche Berechnungen.Beispielsweise sollten Kabelblitze mit einer geschlossenen Installationsmethode mindestens 2-2,5 cm tief verlegt werden.

Es ist nicht möglich, die Erdung von Steckdosen mit einer Schleife an gusseiserne Abwasser- oder Stahlgasleitungen zu erden.

Wenn Sie nicht wissen, wie Sie die elektrische Verkabelung im Haus richtig durchführen, wenden Sie sich an die Designorganisation. Spezialisten gehen vor Ort und erstellen einen Schaltplan basierend auf den spezifischen Installationsbedingungen.

Merkmale der Stromversorgung eines Privathauses

Für die Stromversorgung eines Privathauses gelten besondere Regeln. Dies ist auf das Vorhandensein von Hauswirtschaftsräumen, Straßenbeleuchtung und anderen Faktoren zurückzuführen. Es gibt mehrere Komponenten des Netzwerks einzelner Wohnquartiere.

Betreten des Hauses.

Das Energieversorgungsunternehmen ist für den Anschluss des Hauses an das Stromnetz zuständig. Ein Stromversorgungsprojekt wird erstellt, technische Spezifikationen werden entwickelt.

WICHTIG

Es gibt zwei Eingabemethoden: Luft (90 %), Kabel oder unterirdisch (10 %).

Die unterirdische Option ist teurer und schwieriger. Für die Kabelverlegung wird ein 70-100 cm tiefer Graben ausgehoben. Bäume befinden sich nicht näher als 2 m, Büsche - nicht näher als 0,75 m. Es ist verboten, den Draht unter dem Gebäude zu ziehen.

Die Luftoption bei Verwendung von SIP ist einfacher auf Diebstahl zu überprüfen. Das Verfahren ist einfach zu installieren und zu warten. Für den normalen Eingang wird in der Regel eine Variante von Drähten mit einem Querschnitt von 16 mm 2 verwendet.

Verwendete Parameter beim Betreten des Hauses.

Parameter	Norm
Entfernung vom Mast zum Haus	Nicht mehr als 25 m, bei größerem Abstand wird ein weiterer Mast installiert
Höhe der Befestigungen am Haus	Nicht weniger als 2,75 m
Der Abstand des Drahtes vom Visier auf dem Dach	Nicht weniger als 20 cm
Abstand von SIP zu leeren Wänden von Strukturen	Nicht weniger als 20 cm
Entfernung von SIP zu Terrassen, Balkonen, Fensteröffnungen	Nicht weniger als 100 cm

Es ist vorgesehen, den Kontakt des Drahtes mit Metallelementen auszuschließen. Die Möglichkeit der Drahtschwingung wird berechnet.

Counter-Installation.

Sie übt an der Fassade des Gebäudes. Dies erleichtert den Anschluss an die Abschirmung mit einem bequemen Kabel. Durch die Außenwand wird der Draht in ein Metallrohr gezogen, was die Ansammlung von Feuchtigkeit ausschließt. Der Zähler muss den Spezifikationen entsprechen. Im Wohnbereich beträgt der Betriebsstrom nicht weniger als 30 A. Die Betriebsstromanzeigen, die Anzahl der Phasen und andere Parameter werden individuell eingestellt.

Verteilerkasten.

Die Abschirmung wird als Herzstück des elektrischen Heimnetzes eines Wohngebäudes bezeichnet. Der Schild wird mit einem Schlüssel verschlossen, wenn ein Zähler darin installiert ist. Zur Ablesung steht Glas zur Verfügung.

Anforderungen:

1. Der Platz für die Schalttafel (eingebaut oder aufklappbar) sollte bequem, trocken und nicht überschwemmt sein.
2. Die Abschirmung sollte nicht näher als 1 Meter von Gas- und Wasserleitungen entfernt sein (PUE - 7.1.28).
3. Ohne Abdichtung ist es verboten, eine Abschirmung über einem Bad, einem Badezimmer oder einer Küche anzubringen (PUE - 7.1.29).
4. Für brennbare Wände werden feuerfeste Schilde hergestellt.
5. Separate Schaltanlagen können in Garagen, Wirtschaftsräumen, Werkstätten und für die Straßenbeleuchtung installiert werden (PUE - 7.1.22).

Von der Schalttafel wird Strom über elektrische Leitungen zu den Verbrauchern übertragen.

Strukturelemente der ASU:

• dreiphasige oder einphasige Drähte;
• Kontakte für Verbindungskabel;
• Messerschalter (automatischer Schalter);
• Schutzautomatik (RCD);
• Erdung mit Neutralleiter.

Ein Eingangskabel verläuft durch die Abschirmung, Strom ist mit dem Haus verbunden.

Verteilung rund ums Haus.

Die Verkabelung erfolgt vor Abschluss der Arbeiten. Grundregeln:

1. Die Verkabelung entlang der Wände (innen und außen) wird vertikal oder horizontal verlegt, ohne mit Metallstrukturen in Kontakt zu kommen.
2. Schalter werden 60-140 cm über dem Boden installiert. Im geöffneten Zustand behindert die Tür den Zugang zu ihnen nicht. Der Draht wird von oben nach unten verlegt.
3. Der Abstand vom Boden zu den Steckdosen beträgt 50-80 cm, der Draht wird von unten nach oben gezogen. Pro 6 m 2 wird eine Steckdose empfohlen, Küche nicht mitgerechnet. In der Toilette gibt es keine Steckdosen. Von Heizgeräten, Gasherden, Steckdosen sind sie mindestens 50 cm entfernt.
4. Für Drahtverbindungen sind Verteilerdrähte und eine sorgfältige Isolierung vorgesehen.

In einigen Fällen werden die Drähte unter dem Boden oder unter den Bodenplatten verlegt.

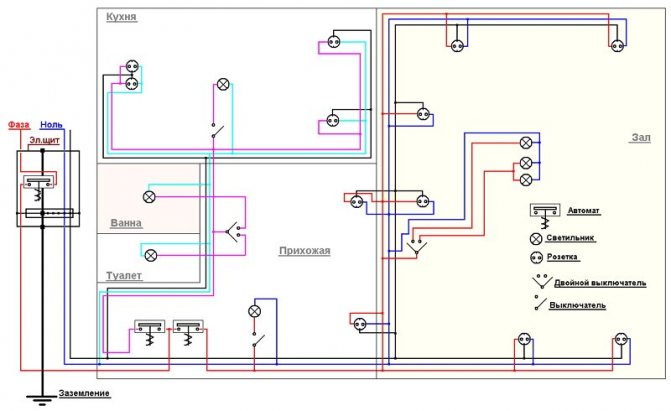

Der Schaltplan des Hauses zeigt die Position der elektrischen Kabel, Befestigungsknoten und Stromanschlüsse. Küche, Bad gelten als energieintensiv, Wohnzimmer, Werkstatt sind recht geräumig. Wirtschaftliche Räumlichkeiten umfassen Kinder-, Schlafzimmer, Badezimmer, Hauswirtschaftsräume.

Außenverkabelung.

Außerhalb von Gebäuden wird die Verkabelung durch ein Kabel oder eine Freileitung montiert. Im Schild ist dafür ein eigener Abschnitt definiert. In Gartengrundstücken wird häufiger eine unterirdische Verkabelung praktiziert.

Bei der Verkabelung entlang der Fassade ist die Wahrscheinlichkeit einer Feuchtigkeitsansammlung (auch durch Tau) ausgeschlossen. Dazu wird ebenerdig ein Entwässerungssystem eingebaut.

Nach Abschluss der Verdrahtung werden Inbetriebnahmearbeiten durchgeführt und die Kabelisolierung überprüft.

Lebensdauer der Verkabelung

Um zu verstehen, wann es an der Zeit ist, die elektrische Verkabelung im Haus auszutauschen, oder um zu wissen, wie viele Jahre die Austauscharbeiten dauern werden, müssen Sie die Lebensdauer ermitteln. Die heutigen Kabel und Verbindungssysteme sind viel besser als noch vor einigen Jahrzehnten. Daher halten sie länger. Aber alles hat seine Zeit, und auch eine gute Verkabelung muss früher oder später ausgetauscht werden.

Die Verwendung von RCDs, Verteiler- und Anschlussdosen, Klemmen und anderen Schutzelementen trägt dazu bei, die Lebensdauer der elektrischen Verkabelung zu Hause zu verlängern.

Die allgemein übliche Abstufung umfasst drei verschiedene Arten der Betriebsdauer elektrischer Leitungen: Nenn-, Gewährleistungs- und tatsächliche Lebensdauer. Es gibt einen Unterschied zwischen ihnen:

1. Nominal - das ist der Zeitraum, in dem die Systemleistungsfaktoren eingehalten werden müssen. Beispielsweise kann ein Kupferkabel 30 Jahre lang einwandfrei funktionieren, wenn die Spannung 0,66 kV nicht überschreitet und die Temperatur zwischen -50 und +50 Grad liegt.
2. Die Garantiezeit ist der Zeitraum, in dem der Hersteller (oder Verkäufer) bereit ist, für dieses Kabel die Verantwortung zu übernehmen. Wenn zum Beispiel innerhalb von 5 Jahren Betrieb unter den vereinbarten Bedingungen etwas mit dem Draht passiert, wird er kostenlos repariert oder ersetzt.
3. Die tatsächliche Laufzeit ist die Zeit des Systembetriebs, die nur vom Benutzer abhängt. Er kann kleiner oder größer als der Nennwert sein, abhängig von den Betriebsbedingungen der Verkabelung.

Das ist interessant: Installation von Kellerverkleidungen zum Selbermachen

Do-it-yourself-Verkabelung

Es ist üblich, unmittelbar nach dem Bau von Wänden und Dächern mit der Verlegung von Elektrokabeln zu beginnen. Dazu können Sie einen Elektriker anrufen oder alles selbst erledigen.Wenn das Konzept "Strom" nichts Schreckliches und Unverständliches ist, können Sie mit der zweiten Option beim Bau Ihres Hauses ein wenig sparen. Sie müssen nur über Grundkenntnisse im Umgang mit Locher, Zange und Schraubendreher verfügen und auch die richtigen Sicherheitsmaßnahmen nicht vergessen.

Typischer Schaltplan für ein Privathaus

Wenn jedoch Zweifel an der eigenen Kompetenz in dieser Angelegenheit bestehen, ist es besser, die Installation der elektrischen Hausinstallation einem Fachmann anzuvertrauen. Der Preis für einen Fehler ist hier zu hoch, ein Feuer, das durch einen Kurzschluss entstanden ist, kann das gesamte Häuschen zerstören. Selbstverkabelungen sollten nur mit klarem Vertrauen in die eigenen Fähigkeiten und Kenntnisse durchgeführt werden. In diesem Fall müssen alle Schaltpläne und ausgewählten Leitungen den Regeln und Vorschriften der Elektroinstallation entsprechen.

So berechnen Sie die elektrische Verkabelung auf der Baustelle

Auf dem angrenzenden Territorium, entlang der Wege, manchmal sogar im Garten und Blumengarten, sowie entlang des Grundstücksrandes gibt es immer eine Art Beleuchtung. Und wenn es für einige besonders sparsame Eigentümer bequemer ist, Laternen und dekorative solarbetriebene Lampen zu verwenden, werden traditionell Stromleitungen vom nächsten Umspannwerk zu Grundstücken gespannt. Es kann ein Freileitungskabel oder ein Erdkabel sein, im ersten Fall verläuft es durch die Isolatoren auf den Spitzen der Masten und im zweiten Fall durch ein spezielles dielektrisches Rohr, das tief im Boden vergraben ist.

Je nach Art der Stromversorgung muss die Fortsetzung der Leitung auf dem Gelände berechnet werden. Die einfachste Lösung besteht aus zwei Drähten, von denen einer Phase und der zweite Null ist. Manchmal können drei Drähte pro Haus vorhanden sein, um zwei separate Phasen bereitzustellen.Ein vieradriger Eingang ist erforderlich, wenn eine Drehstromausführung benötigt wird, wenn ein entsprechender Verbraucher (Industrie- und Gewerbegeräte, Maschine) vorhanden ist. Die letztgenannte Anschlussart darf nur nach vorheriger Genehmigung durch den Stromanbieter verwendet werden.

Konzentrieren wir uns also auf eine einphasige Zweidrahtverbindung zu einem Umspannwerk, die noch gedehnt werden muss, wenn Sie nicht für die Arbeit von Spezialisten bezahlen möchten. Vor der Berechnung der elektrischen Verkabelung ist zu beachten, dass die Länge des Kabels von der gemeinsamen Leitung zu Ihrem Standort 25 Meter nicht überschreiten sollte, bei größerer Entfernung (und bei starkem Wind in Ihrer Nähe und bei kürzerer Entfernung) Sie müssen eine Unterstützung setzen. Die Höhe des Kabels über der Fahrbahn beträgt mindestens 6 Meter, es ist wünschenswert, eine Freileitung auf einer Höhe von 3 Metern in das Haus zu bringen.

Am Ausgang des Umspannwerks, in dem sich der Transformator befindet, hat der Strom normalerweise bereits eine Spannung von 220 V. Aber Einbrüche im Stromnetz sind üblich, und es kann sich herausstellen, dass Ihnen etwa 160 V zugeführt werden Um das erforderliche Spannungsniveau zu erreichen, müssen Sie einen Stabilisator sowie Maschinen installieren, die das Netzwerk vor Überlastung schützen. Ihre Parameter sind in Ampere angegeben, dh sie entsprechen dem Stromverbrauch. Nachdem wir die Schalttafel fertiggestellt haben, platzieren wir sie an einem Ort, an dem es keine Feuchtigkeit gibt.

Kabel werden zu allen Nebengebäuden gezogen, sei es eine Scheune oder ein Sommerschuppen, dies kann aus der Luft und direkt erfolgen, es wird wirtschaftlicher sein.Es ist besser, die Gleise mit einem Erdkabel zu beleuchten, und die Lichter sollten parallel und nicht in Reihe geschaltet werden, damit das Durchbrennen einer Lampe nicht den gesamten Stromkreis ausschaltet. Wir nehmen einen Plan und markieren darauf eine Freileitung, die die Gebäude mit dem Verteiler verbindet, und ein Erdkabel, das sich entlang der Gleise erstreckt (und alle ihre Biegungen wiederholt). Wir messen die resultierende Verkabelung und multiplizieren ihre Länge mit 2, da mindestens zwei Drähte benötigt werden (doppelte Isolierung wird auf der Straße empfohlen), für Phase und Null.

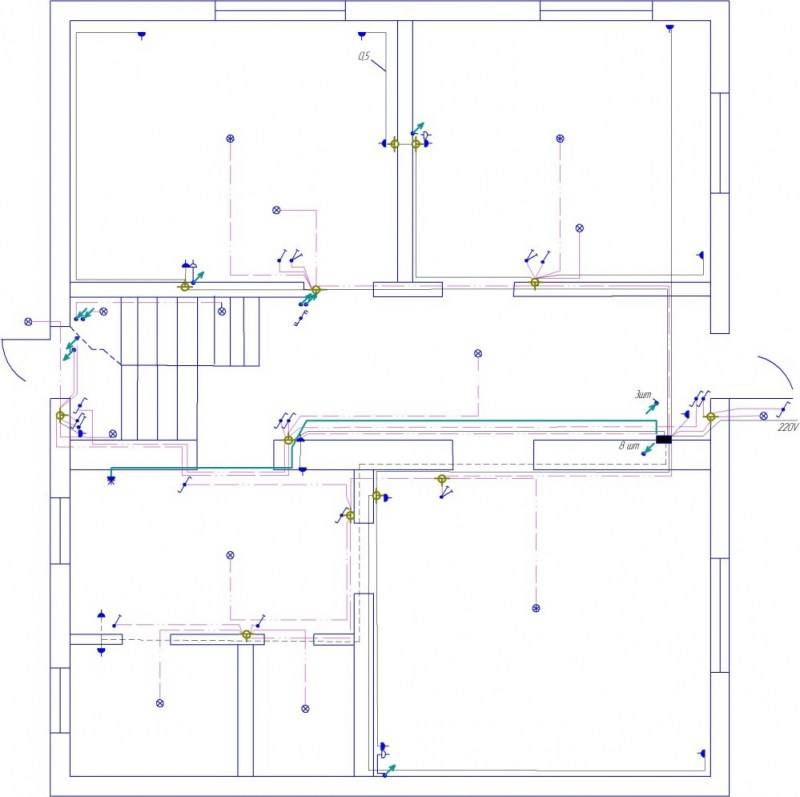

Plan und Schema der elektrischen Verkabelung im Haus. Wozu werden sie benötigt?

Schaltpläne können anders aussehen. Meistens werden sie in Form eines Schaltplans dargestellt, der auf das Layout angewendet wird:

Meistens haben Käufer von Wohnungen in mehrstöckigen Neubauten: Wohnungen, Stadthäuser das Problem, dass kein Plan und Schaltplan vorhanden sind. Die Eigentümer von Privathäusern verfügen in der Regel über solche Unterlagen.

Was sollten Mieter von Mehrfamilienhäusern tun? Sie können sich an die Wohnungsverwaltung wenden, aber am besten wird das Schema direkt von Ihnen oder mit Hilfe von Spezialisten erstellt.

Um einen Schaltplan korrekt zu erstellen, müssen Sie über ein gewisses Maß an Wissen sowie mindestens über grundlegende Informationen zur Elektrotechnik verfügen. Wenn Sie nicht über solche Kenntnisse oder Fähigkeiten verfügen, ist es besser, einen Spezialisten einzuladen. Elektriker können in kurzer Zeit einen detaillierten Plan erstellen, der alle Merkmale Ihres Hauses, Ihrer Wohnung oder Ihres Reihenhauses berücksichtigt. Darüber hinaus können Fachleute bei Bedarf alte Verkabelungen oder eine vorhandene Fehlfunktion ersetzen.

Wenn Sie eine Vorstellung davon haben, worauf Sie beim Erstellen eines Diagramms oder bei der Entwicklung eines Projekts sowie bei Arbeiten an einem elektrischen System stoßen werden, sollten Sie berücksichtigen, dass es mehrere Möglichkeiten zum Anschließen von Elektrik gibt Schaltungen.

Hier sind die Wege:

• Konsistent;
• Parallel;
• Gemischt.

Mit einer sequentiellen Methode ist das Verlegen von elektrischen Leitungen in einem Haus oder einer Wohnung sehr einfach: Jedes Element des Stromkreises folgt dem vorherigen. Dieses Verfahren zeichnet sich durch das Fehlen jeglicher Knotenverbindungen aus.

Ein Beispiel für eine solche Verbindung ist eine Weihnachtsbaumgirlande, bei der alle Elemente auf einem Draht konzentriert sind. Diese Verdrahtungsmethode hat zwar ein ernstes Minus - wenn ein Element beschädigt ist, wird der Stromkreis vollständig ausgeschaltet.

Die parallele Methode impliziert, dass beim Einschalten alle Teile der Schaltung nicht miteinander verbunden sind, da sie in zwei Knoten verbunden sind. Der Hauptvorteil dieser Methode ist die Aufrechterhaltung der Funktion der elektrischen Verkabelung, selbst wenn eines der Elemente ausfällt.

Bei der gemischten Methode werden beide Verbindungsarten in einem Abschnitt der Kette verwendet.

Es ist sehr wichtig, die Wahl der Verkabelungsmethode mit großer Verantwortung anzugehen, da dies bestimmt, wie stabil die Stromversorgung in den Räumlichkeiten des Hauses funktioniert. Die Anzahl der Steckdosen in den Zimmern richtet sich nach den Wünschen der Bewohner. Sie müssen jedoch bedenken, dass ein Zugangspunkt zum Netzwerk nicht ausreicht

Anschließen des Fernsehers, der Klimaanlage, der Lampen und der Ladegeräte bieten mindestens drei Steckdosen in jedem Raum, um die Verwendung von Verlängerungskabeln und T-Stücken zu vermeiden

Sie müssen jedoch bedenken, dass ein Zugangspunkt zum Netzwerk nicht ausreicht. Anschließen des Fernsehers, der Klimaanlage, der Lampen und der Ladegeräte bieten mindestens drei Steckdosen in jedem Raum, um die Verwendung von Verlängerungskabeln und T-Stücken zu vermeiden

Die Anzahl der Steckdosen in den Zimmern richtet sich nach den Wünschen der Bewohner. Sie müssen jedoch bedenken, dass ein Zugangspunkt zum Netzwerk nicht ausreicht. Anschließen eines Fernsehers, einer Klimaanlage, von Lampen und Ladegeräten bieten mindestens drei Steckdosen in jedem Raum, um die Verwendung von Verlängerungskabeln und T-Stücken zu vermeiden.

Die elektrische Verkabelung im Haus muss vor allem zuverlässig sein. Denn Komfort lässt sich einstellen, Sicherheit nicht. Es sei denn, Sie müssen Kabel und Zubehör austauschen, was zu zusätzlichen finanziellen und zeitlichen Kosten führt.

Daher lohnt es sich nicht, in dieser Angelegenheit zu sparen - es ist besser, nur hochwertige Geräte zu verwenden und professionelle Elektriker zu beauftragen.

Installation der elektrischen Verkabelung in einem Holzhaus

Die Installation eines Elektrokabels in einem Privathaus erfordert besondere Sicherheitsmaßnahmen, insbesondere wenn das Haus aus Holz ist. Die Verkabelung in einer solchen Wohnung erfolgt unter Berücksichtigung der folgenden Anforderungen: Es werden selbstverlöschende Drähte und Kabel mit hervorragender Isolierung verwendet. Verteiler- und Installationsdosen müssen aus Metall sein.

Alle Anschlüsse sind versiegelt. Freiliegende Leitungen sollten nicht mit Wänden und Decken in Berührung kommen. Es kann mit Porzellanisolatoren montiert werden. Versteckte Verkabelung erfolgt durch Metallrohre (Kupfer), Stahlkästen unbedingt mit Erdung.

Bei Verwendung von Kunststoffsicken und -kästen werden diese in Putz montiert.Diese Art der Installation ist sicherer und sieht ästhetisch ansprechender aus. Ein zusätzlicher Schritt zur Verbesserung der Sicherheit eines Holzhauses ist die Installation eines RCD (Differentialrelais), das auf Kriechstrom und Kurzschluss reagiert, indem es die Maschine abschaltet.

Schlussfolgerungen und nützliches Video zum Thema

Sie können einen Schaltplan in Form einer Handzeichnung oder mit einem Computerprogramm erstellen. Ein Beispiel für die Verkabelung einer Wohnung in einem dreidimensionalen Computerbild:

Professionelle Beratung durch Praktiker:

Die Feinheiten verschiedener Anschlussarten von Steckdosen und Schaltern:

Es ist möglich, ein elektrisches Netzwerk in einer Wohnung zu führen, alle Geräte zu schützen und die Last unter einer Bedingung korrekt zu verteilen - wenn Sie ein qualifizierter Elektriker sind.

Arbeiten an der Schaltanlage sind ohne Sondergenehmigung nicht möglich. Daher können Sie die Steckdose wechseln oder die Haube selbst anschließen, und es ist besser, ernsthaftere Arbeiten Spezialisten anzuvertrauen.

Möchten Sie Ihre persönlichen Erfahrungen bei der Erstellung eines Diagramms für die Modernisierung oder Reparatur von Stromleitungen in einer Wohnung teilen? Haben Sie Fragen oder wertvolle Ratschläge? Bitte schreiben Sie Ihre Kommentare in das Feld unten.
