Anschließen eines Durchgangsschalters von zwei und drei Stellen: Analyse von Diagrammen + Installationsanweisungen

Allgemeine Funktionsprinzipien von Durchgangsschaltern

Um zu verstehen, wie die Schaltung funktioniert, betrachten Sie ihre Hauptelemente am Beispiel von zwei Schaltpunkten (die häufigsten):

1. Anstelle eines Schalters im klassischen Sinne (ein Gerät, das den Stromkreis öffnet) wird ein Schalter verwendet. Das heißt, einerseits gibt es zwei Kontakte und andererseits - einen. In diesem Fall wird die Phase (die dem Lichtpunkt zugeführt wird) nicht auf einen der Ausgänge geschaltet, sondern einerseits auf beide Kontakte geschaltet.
2. Der Stromkreis wird geschlossen, wenn beide Schalter in der gleichen Position sind. Das heißt, entweder beide Tasten sind oben oder beide Tasten sind unten. Einer der Schalter wird bedingt als Eingang betrachtet, ein Phasenversorgungskabel kommt dazu. Je nach Stellung des Schlüssels wird Spannung an einen der Ausgangskontakte angelegt, die wiederum mit dem Eingangspaar des zweiten Schalters (Ausgang) verbunden sind. Das Diagramm zeigt deutlich, in welchem ​​Fall der Stromkreis geschlossen und in welchem ​​geöffnet ist.
3. In der Praxis funktioniert das so: Sie gehen zum Anfang des Korridors, schalten die Beleuchtung ein. Wenn Sie das Ende erreicht haben, schalten Sie das Licht mit Hilfe des zweiten Schalters aus. Wenn Sie sich in die entgegengesetzte Richtung bewegen, verschieben Sie einfach die Tasten an eine andere Position und behalten denselben Algorithmus bei.

Das vorherige Diagramm zeigte, wie eine Schaltung mit einer Anschlussdose organisiert wird. Das ist der richtige Weg, führt aber zu Kabelüberlauf: Die Leitungen werden doppelt, zusätzliche Klemmengruppen erscheinen. Schalter können direkt angeschlossen werden, wenn die Raumkonfiguration dies zulässt.

Das System funktioniert genauso, nur müssen Sie ein horizontales Kabel zwischen den Schaltern verlegen. In diesem Fall ist es nicht erforderlich, eine Anschlussdose zu montieren und "zusätzliche" Drähte zu verlegen.

Arten

Geräte werden basierend auf dem Befestigungspunkt in 2 Typen unterteilt:

Overhead

Sie werden direkt an der Wand montiert und können sowohl in einem verdeckten Leitungssystem als auch bei offener Kabelverlegung eingesetzt werden.

Intern

Konzipiert für die Installation in einer Steckdosendose in der Wand. Nur an interne Verkabelung anschließen.

Letztere werden als ergonomischere Option verwendet. Der gesamte Körper des Schalters ist in der Wand verborgen, und ein dekorativer Rahmen und Tasten sind von außen sichtbar.Overhead-Modelle sind einfacher zu installieren, da keine Aussparung in der Wand erforderlich ist.

Sie werden verwendet, wenn es unpraktisch ist, größere Reparaturen mit dem Austausch von Kabeln durchzuführen. Sowohl Modelle des gleichen Typs als auch unterschiedliche Typen können paarweise arbeiten.

Wie funktioniert ein Zwei-Tasten-Schalter?

Das Gerät verfügt über insgesamt 12 Pins, 6 für jeden Doppelschalter (2 Eingänge, 4 Ausgänge). Um Geräte dieses Typs anzuschließen, müssen Sie daher 3 Drähte für jede Taste des Geräts verwenden.

Schaltplan:

Schaltung umschalten

• das Gerät besteht aus einem Paar unabhängiger Kontakte;
• Die oberen Kontakte des Geräts N1 und N2 werden durch Drücken der Tasten auf die unteren geschaltet. Die Elemente werden durch einen Jumper verbunden;
• der zweite Kontakt des rechten Schalters, der im Diagramm gezeigt wird, ist mit der Phase ausgerichtet;
• die Kontakte des linken Mechanismus überschneiden sich nicht und verbinden zwei verschiedene Quellen;
• Die 4 Querkontakte sind paarweise zusammengefasst.

Die Installation eines Zweifachschalters wird wie folgt durchgeführt:

1. In den Buchsen ist in ausgewählten Bereichen ein Paar Doppelmechanismen installiert.
2. Für jede Lichtquelle wird ein separates dreiadriges Kabel in die Fassung gelegt, dessen Adern um etwa 1 Zentimeter von der Isolierung gereinigt werden.
3. Im Diagramm sind die Kabeladern als L (Phase), N (Arbeitsnull), Erde (Schutzleiter) bezeichnet.
4. Das Gerät ist mit Markierungen ausgestattet, die das Anschließen von Drähten an die Schalterklemmen vereinfachen. Die Drähte werden paarweise an die Klemmen angeschlossen.
5. Das Kabelbündel wird sauber in die Steckdose gelegt, danach werden der Schaltmechanismus, der Rahmen und die Abdeckung des Schutzgehäuses installiert.

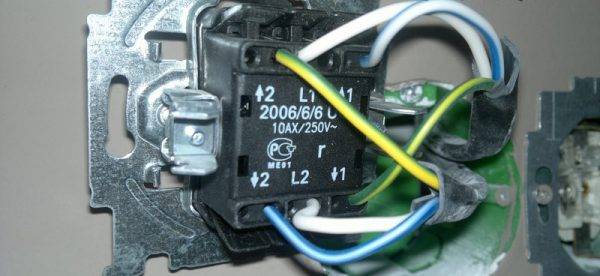

So sieht die Markierung aus:

Zwei-Tasten-Schalter-Markierung

Beispiel Anschlussplan:

Anschlussdiagramme

Um den Arbeitsprozess zu erleichtern, wird empfohlen, Drähte einer bestimmten Leuchte auszuwählen. Für Russland und andere GUS-Staaten gibt es eine Farbkennzeichnung der Drähte. Auch darauf kann ein Anfänger lernen, zwischen Kabeln zu unterscheiden. Gemäß der russischen Kennzeichnung für die „Erde“ werden gelbe und grüne Farben verwendet, das neutrale Kabel ist normalerweise blau gekennzeichnet. Die Phase kann rot, schwarz oder grau sein.

Schema der Drei-Tasten-Ausrüstung

Bei der Installation eines Dreifachgeräts werden Zwischenschalter (Kreuzschalter) verwendet, die zwischen die beiden Seitenelemente geschaltet werden.

Schema der Drei-Tasten-Ausrüstung

Dieser Schalter hat zwei Ein- und Ausgänge. Das Kreuzelement kann beide Kontakte gleichzeitig übersetzen.

Montageprozess für dreifache Ausrüstung:

1. Masse und Null sind mit einer Lichtquelle verbunden.
2. Die Phase ist mit dem Eingang einer von zwei Durchgangsstrukturen (mit drei Eingängen) verbunden.
3. Ein freier Draht der Lichtquelle wird mit dem Eingang eines weiteren Schalters verbunden.
4. Zwei Ausgänge eines Elements mit drei Kontakten werden mit dem Eingang eines Kreuzgeräts (mit zwei Ausgangspaaren) kombiniert.
5. Zwei Ausgänge des Paarmechanismus (mit drei Kontakten) werden mit einem weiteren Klemmenpaar des nächsten Schalters (mit vier Eingängen) kombiniert.

Elemente und Komponenten des Anschlussplans

Die Struktur dieser Schaltung umfasst eine Anschlussdose, Beleuchtungskörper, Schalter und Drähte. Als Leuchtmittel kommen nicht nur herkömmliche Glühlampen, sondern auch verschiedene Arten von LED und Energiesparlampen zum Einsatz. Die in der Schaltung verwendeten Schalter sind in Durchgangs- und Kreuzschalter unterteilt.Pass-Through-Switches wiederum können Toggle, Redundant oder Ladder sein. Ihre Installation dauert deutlich länger als bei herkömmlichen Schaltern.

Das klassische Schema zum Anschließen eines Dreiwegeschalters erfordert die Verwendung von zwei Durchgangsschaltern und einem Kreuz. Das Erscheinungsbild von Dupliziergeräten ist fast dasselbe wie das eines Eintastengeräts. In jeder Position der Tasten eines solchen Schalters wird die Verbindung des Stromkreises nicht unterbrochen, es werden nur die Kontakte geschaltet. Der Schaltmechanismus bei den Gehschaltern befindet sich im Zentrum der Kontakte.

Geräte können eine oder zwei Tasten sein. Im zweiten Fall werden zwei Geräte zu einem mit sechs Kontakten kombiniert. Die Schaltungen verwenden oft Eintasten-Lichtschalter, die sich nicht voneinander unterscheiden. Jeder von ihnen ist mit drei Kontakten ausgestattet. Beim ersten Gerät wird ein Phasendraht mit einem Kontakt und Zwischendrähte mit den anderen beiden verbunden. Am dritten Schalter hingegen ist ein Zwischendraht mit einem Kontakt verbunden und Ausgangsphasenleitungen mit den anderen beiden.

Der mittig eingebaute Schalter fungiert als Kreuzschalter. Es hat vier Kontakte, von denen zwei Drähte zu jedem Kippschalter Nr. 1 und Nr. 3 führen. Wenn der elektrische Zwischendraht an einem der Kippschalter kurzgeschlossen wird, schaltet sich das Licht ein. Wenn sich der Zustand des Schlüssels ändert, wird der Stromkreis unterbrochen und das Licht erlischt. Wenn es notwendig wird, die Anzahl der Lichtsteuerpunkte zu erhöhen, reicht es aus, die erforderliche Anzahl von Kreuzschaltern an den bestehenden Stromkreis anzuschließen.

Für die korrekte Installation des Steuerungssystems müssen bestimmte Empfehlungen befolgt werden. Wenn der Raum bereits über ein elektrisches Netzwerk verfügt, müssen separate offene oder geschlossene Netzwerke an die Backup-Switches angeschlossen werden. Im zweiten Fall müssen Blitze in den Wänden angebracht werden. Eventuell benötigen Sie für die Befestigung des Wellrohres Spezialwerkzeug und Baugips. Die Verlegung neuer Leitungen erfolgt mit einem drei- oder vieradrigen Kabel.

Schritt-für-Schritt-Installationsanleitung

1. Trennen Sie den Strom im Zimmer.
2. Stellen Sie fest, wo sich die Drähte befinden, um sie nicht zu beschädigen.
3. Bestimmen Sie den zukünftigen Standort der Anschlussdose.
4. Installieren Sie die Montagebox.
5. Verlegen von Elektrokabeln. Es ist besser, ein 3- oder 4-adriges Kabel zu nehmen. Für Umschaltgeräte wird ein Dreileiter benötigt. Mit Hilfe einer Ader wird eine Phasenversorgung oder eine Lampe angeschlossen. Zwei Adern sind mit Zwischendrähten verbunden. Ein Crossover-Gerät erfordert ein vieradriges Kabel – zwei Adern für jeden Schalter. Zwei führen zum ersten und die verbleibenden zwei zum zweiten.

Die Enden aller Kabel werden in die Anschlussdose geführt und mit Klemmen verbunden. Und Null geht an die Lampe.

Um einen Durchgangsschalter mit einer 3-Wege-Steuerung auszustatten, müssen Sie über Kenntnisse und einen genauen Schaltplan verfügen. Seine Anwesenheit ermöglicht es, das richtige und qualitativ hochwertige Beleuchtungssystem auszuführen. Und auf seiner Grundlage können Sie auf einfache Weise komplexere Beleuchtungsschemata erstellen.

Kommentare:

Veda

Wer hat dieses Schema verwendet? Hat jemand gearbeitet

Vassa

Aus Sicht der Elektriker geht hier nichts, was nicht geht. Alles ist klar und richtig beschrieben. Eine andere Sache ist, dass ich Geräte dieses Typs nicht im Verkauf gesehen habe.Unter der Bestellung ist es durchaus möglich, dass sie es sein werden, aber ich habe es nicht im Laden gesehen

Oleg

Gibt es andere Einsatzmöglichkeiten für solche Schalter als in einem langen Flur?

Sklave

Es scheint mir, dass im Korridor nur dieses Schema wenig nützt. Eine Person muss normalerweise das Ende des Korridors erreichen und dann das Licht ausschalten. Höchstwahrscheinlich ist es besser, ein solches Schalteranschlussschema im Schlafzimmer zu verwenden, wo jede Seite des Bettes einen eigenen Schalter zum Ein- und Ausschalten der Hauptbeleuchtung hat und sich ein weiterer am Eingang befindet. In diesem Fall können Sie von allen drei Punkten aus das Licht ein- und ausschalten

Alex

Ich habe einmal die Arbeit eines Elektriker-Clowns nachgestellt, der versucht hat, alle Anschlüsse eines solchen Schalters in einer herkömmlichen Steckdosenbox unterzubringen. Infolgedessen drückte der darin montierte Schalter alle Drähte zusammen. Im Allgemeinen rate ich niemandem, diese Erfahrung zu wiederholen. Die Verkabelung für Gehschalter sollte nur im Verteilerkasten erfolgen!

Andreas

Mit Hilfe von Durchgangsschaltern (Endschalter, 3-polige Schalter) ist es möglich, nur für zwei Posten (Plätze) ein- und auszuschalten. Und wenn Sie mehr als zwei Ein / Aus-Posts benötigen, benötigen Sie: Kreuz- oder Zwischenschalter (mindestens 4-polig, Schalter).

ANDREW

Der Elektriker hat dreiadrige Drähte geworfen, ich weiß nicht, ob vier Drähte benötigt werden ... Ist es wirklich möglich, irgendwie anzuschließen, damit der Schalter wie erwartet funktioniert, oder muss ich nach anderen Modellen suchen?

Hinterlasse einen Kommentar Antworten abbrechen

Welche Funktionen hat der Legrand Schalter und wie kann ich ihn anschließen?

Löcher für den Ablauf bohren wir selbst in Beton und Fliesen

Auswahl und Anschluss einer Differenzialmaschine

Ordnungsgemäße und bequeme Installation von Steckdosen in der Wohnung

So schließen Sie einen Pass-Through-Switch an: Ein Video-Anschlussdiagramm hilft Ihnen, die gesamte Arbeit selbst zu erledigen

Selbst mit einem Diagramm kann es ziemlich schwierig sein, einen Pass-Through-Switch ohne spezielle Ausbildung zu installieren. In diesem Fall können auf Video aufgezeichnete Meisterkurse Abhilfe schaffen. Sie beschreiben detailliert, wie ein Pass-Through-Switch angeschlossen wird und in welcher Reihenfolge die Arbeiten durchgeführt werden sollten.

Bevor Sie mit der Anzeige beginnen, sollten Sie sich für den Typ des ausgewählten Geräts entscheiden. Die Reihenfolge des Anschlusses des Kreuzschalters weist einige wesentliche Unterschiede auf, mit denen Sie sich im Voraus vertraut machen sollten.

Wenn es sich um einen Pass-Through-Switch handelt, ist ein 2-Punkt-Verbindungsschema die einfachste Option. Dies ist die Mindestanzahl von Geräten, die an das System angeschlossen werden können, damit der Benutzer eine Lampe ein- oder ausschalten kann. Andernfalls handelt es sich um einen normalen Schalter.

Bei der Installation eines zweifachen Durchgangsschalters kann das Anschlussschema von zwei Stellen für zwei Lasten implementiert werden. Dies ist sehr praktisch, wenn der Raum lang ist und die Installation mehrerer Lampen für eine gleichmäßigere Ausleuchtung des umgebenden Raums vorgesehen werden muss. In diesem Fall ist es möglich, die Intensität der Raumbeleuchtung zu regulieren und zu entscheiden, wie viele Lampen zu einem bestimmten Zeitpunkt eingeschaltet werden.

Zwei-Wege-Schaltkreis, der zwei Lasten steuern kann

Das folgende Video hilft Ihnen, das Schalteranschlussdiagramm an zwei Stellen genauer zu verstehen:

Sehen Sie sich dieses Video auf YouTube an

Es zeigt deutlich, wie die Kabel in der Anschlussdose angeschlossen werden müssen, damit während des Betriebs keine Schwierigkeiten auftreten. Nach den Empfehlungen eines Spezialisten ist es möglich, den erforderlichen Arbeitsaufwand qualitativ und zu minimalen Kosten auszuführen.

Schema zum Anschließen eines Durchgangsschalters von 3 Stellen: ein detailliertes Video der Arbeit

Das Anschlussdiagramm des 3-Punkt-Durchgangsschalters kann als bedingt bezeichnet werden. In diesem Fall sprechen wir über die Aufnahme eines Kreuzschalters in die Schaltung, der als zusätzliche Verbindung fungiert. Installationsarbeiten bereiten in der Regel keine besonderen Schwierigkeiten. Das Kreuzgerät wird zwischen die Durchführungen geschaltet.

Sie können mehr über das Anschlussdiagramm der 3-stelligen Pass-Through-Switches erfahren, indem Sie sich das folgende Video ansehen:

Sehen Sie sich dieses Video auf YouTube an

Ausführliche Anweisungen ermöglichen es Ihnen, die Reihenfolge der Arbeiten zu verstehen und Sie wissen zu lassen, welches Werkzeug Sie für die Installation benötigen.

Sehen Sie sich dieses Video auf YouTube an

Schema zum Anschließen eines Pass-Through-Switch von 4 Stellen: aktuelle Informationen

Wenn die Fläche des Raums groß genug ist, reichen zwei oder drei Schalter möglicherweise nicht aus. Sie müssen jedes Mal eine lange Strecke zurücklegen, um das Licht ein- oder auszuschalten. In diesem Fall kann das Anschlussschema des 4-Punkt-Schalters verwendet werden. In diesem Fall werden zwei zusätzliche Kreuzgeräte in das System eingeführt.

Anschlussplan einer Lampe an vier Schalter

Für ein mehrstöckiges Gebäude ist ein Vierpunkt-Verbindungsschema relevant. In diesem Fall kann die gleiche Lampe von jedem Stockwerk und auf Wunsch auch vom Keller aus gesteuert werden.

Sehen Sie sich dieses Video auf YouTube an

3-Punkt-Schaltplan durch Schalter

In diesem Schema ist die Lampe mit einem Draht an den Neutralleiter des Netzwerks angeschlossen, der zweite an den gemeinsamen Draht des ersten Durchgangsschalters. Zwei Drähte vom ersten Durchgangsschalter sind mit einem Kontaktpaar am Kreuz verbunden. Die verbleibenden zwei freien Kontakte werden mit dem zweiten Durchgangsschalter verbunden. Der letzte Kontakt im zweiten Durchgangsschalter ist mit dem Phasendraht verbunden.

Das Anschlussschema von 3 Zwei-Tasten-Durchgangsschaltern unterscheidet sich praktisch kaum vom vorherigen Schema. Der Hauptunterschied besteht in der Verwendung von zwei 2-Tasten-Walk-Through-Schaltern eines 2-Tasten-Kreuzes.

Der Vorteil dieses Schemas liegt in der unabhängigen Steuerung von zwei unabhängigen Lichtquellen (Lampen, Leuchten). Es gibt auch komplexere Schemata mit fünf oder mehr Schaltpunkten, aber sie werden am häufigsten in der Industrie verwendet und ihre Verwendung im Alltag ist nicht ratsam.

Schaltplan mit zwei Leuchten

Natürlich ist die erste Option beliebt und einfach zu implementieren, sodass sie weit verbreitet ist. In einem Raum befinden sich jedoch zwei oder drei Lampen oder mehrere Glühbirnen, die in Gruppen unterteilt sind, sodass das Standardschema hier nicht mehr geeignet ist.

Wenn Sie mit zwei Gruppen von Beleuchtungskörpern installieren möchten, müssen Sie einen Schalter mit zwei Schlüsseln kaufen, an denen sechs Clips vorhanden sind.

Schalter mit zwei Schlüsseln, wo es sechs Klemmen gibt

Ansonsten unterscheidet sich dieses Schema in Bezug auf die Installationsmethode und -ausrüstung nicht wesentlich vom vorherigen. Allerdings müssen hier weitere Leitungen verlegt werden.Um die Kosten für den Kauf von Kabeln zu senken, wird daher empfohlen, den Stromleiter mit einer Brücke an den ersten Schalter in der Kette anzuschließen. Denn sonst müssen Sie vom Verteilerkasten getrennte Leitungen verlegen.

Welche Fehler können gemacht werden?

Wenn Sie das Installationsdiagramm der Lezard-Doppelschalter nicht lesen können, können Sie natürlich viele Fehler machen. Und das allererste passiert bei der Suche nach einem gemeinsamen Ansprechpartner. Einige Leute denken fälschlicherweise, dass das gemeinsame Terminal dasjenige ist, das sich getrennt von den anderen beiden befindet. Und so ist es überhaupt nicht. Natürlich kann ein solcher "Chip" bei einigen Modellen funktionieren, aber das passiert ziemlich selten.

Und wenn Sie die Schaltung mit einem Fehler zusammenbauen, funktionieren die Schalter nicht richtig, egal wie oft Sie darauf klicken

Der gemeinsame Kontakt kann sich überall befinden, daher ist es wichtig, ihn zu finden, indem man sich auf das Diagramm oder die Instrumentenablesungen konzentriert. Solche Probleme treten häufig beim Einbau oder Austausch von Pass-Through-Switches unterschiedlicher Hersteller auf. Wir haben uns die Informationen einzeln angesehen, sie richtig angeschlossen, und die zweite stellte sich als von einem anderen Hersteller heraus

Und es wurde nach dem gleichen Schema angeschlossen, aber es funktioniert nicht. Um die Funktionalität wiederherzustellen, müssen Sie einen gemeinsamen Kontakt finden und alle Drähte richtig anschließen. Dieser Schritt ist der wichtigste, wie das gesamte System in Zukunft funktionieren wird, hängt direkt davon ab. Sie müssen sich nicht auf den Zufall konzentrieren, sondern sich mehrmals vergewissern, dass die Kontakte richtig definiert sind. Und um sie nicht zu vergessen, können Sie sie mit einem Marker markieren. Damit natürlich auch diese Markierungen von außen nicht sichtbar sind

Wir haben uns die Informationen einzeln angesehen, sie richtig angeschlossen, und die zweite stellte sich als von einem anderen Hersteller heraus. Und es wurde nach dem gleichen Schema angeschlossen, aber es funktioniert nicht. Um die Funktionalität wiederherzustellen, müssen Sie einen gemeinsamen Kontakt finden und alle Drähte richtig anschließen. Dieser Schritt ist der wichtigste, wie das gesamte System in Zukunft funktionieren wird, hängt direkt davon ab. Sie müssen sich nicht auf den Zufall konzentrieren, sondern sich mehrmals vergewissern, dass die Kontakte richtig definiert sind. Und um sie nicht zu vergessen, können Sie sie mit einem Marker markieren. Damit natürlich auch diese Markierungen von außen nicht sichtbar sind.

Es kommt aber auch vor, dass das von Ihnen verwendete Gerät kein Pass-Through ist

Daher müssen Sie beim Kauf darauf achten, welche Art von Gerät ein Pass-Through- oder ein normales Zwei-Tasten-Gerät ist. Erwähnenswert ist auch der fehlerhafte Anschluss von Cross Devices. Einige Elektriker legen die Drähte vom ersten Schalter auf die oben befindlichen Kontakte

Und vom zweiten Schalter - zu den Kontakten unten. Aber Sie müssen es etwas anders machen - schließen Sie alle Drähte über Kreuz an das Gerät an. Nur in diesem Fall kann die gesamte Struktur ordnungsgemäß funktionieren.

Einige Elektriker legen die Drähte vom ersten Schalter auf die oben befindlichen Kontakte. Und vom zweiten Schalter - zu den Kontakten unten. Aber Sie müssen es etwas anders machen - schließen Sie alle Drähte über Kreuz an das Gerät an. Nur in diesem Fall kann die gesamte Struktur ordnungsgemäß funktionieren.

Triple-Pass-Schalter - Schaltplan

Der Kreuzschalter hat in der Schaltung folgende funktionale Belastung:

• eine Transistorvorrichtung, die nicht mit einem Paar anderer Beleuchtungsschalter interagiert;
• ein unabhängiges Gerät, das den Stromkreis öffnet und die Funktionsfähigkeit eines Teils der Beleuchtungsgeräte sicherstellt.

Wenn ein für ein Weichenpaar installierter Durchgangsschalter die Verwendung eines dreiadrigen elektrischen Kabels erfordert, werden fünf Kontakte verwendet, um die dritte Weiche auszurüsten.

In diesem Fall ist ein Kontaktpaar mit einem der Mid-Flight-Schalter verbunden, und ein anderes Paar ist mit der zweiten Vorrichtung verbunden. Das freie Gerät dient als Durchgangsgerät.

Es ist wichtig zu beachten, dass der im Anschlussplan vorhandene Durchgangskontakt obligatorisch ist, da er zum Anschluss an den Stromkreis und zur Gewährleistung der Funktionsfähigkeit des dritten Anschlusspunkts verwendet wird.

Schaltplan für Leistungsschalter aus mehreren Zonen

Der Kreuzschalter wird einmalig mit zwei Durchgängen montiert, dabei müssen fast alle Anschlüsse über die Anschlussdose erfolgen. Das Schaltgerät wird so installiert, dass es zu einer Verbindung zwischen den übrigen Schaltern wird: Zwei Drähte jedes elektrischen Produkts werden hineingesteckt und dann ausgegeben. Diese Angelegenheit ist leicht zu verstehen: Auf der falschen Seite des Kreuzschalters zeigen sie an, wo sich die Ein- und Ausgänge der Klemmen befinden

Diese Angelegenheit ist leicht zu verstehen: Auf der falschen Seite des Kreuzschalters zeigen sie an, wo sich die Ein- und Ausgänge der Klemmen befinden.

Das Anschließen eines Kreuzschalters erfolgt in mehreren Schritten:

• einen elektrischen Schaltplan entwickeln;
• bohren Sie die für die Verlegung der Verkabelung erforderlichen Kanäle.

• In die Wand wird eine Anschlussdose mit einer solchen Größe eingesetzt, dass mehr als 7 Verbindungen hergestellt und viele Drähte durchgeführt werden können.

• der Hebel der Schalttafel unterbricht die Stromzufuhr zum Installationsbereich des Schaltgeräts;
• ein Kabel wird von der Anschlussdose zur Abschirmung, Beleuchtungskörpern und Schaltern gezogen;
• ein Nullkern wird zu den Kontakten der Lampen gebracht;

• ein Phasenleiter ist mit dem Kontakt des ersten Durchgangsschalters verbunden;

• das System wird durch gepaarte Drähte ergänzt, die von einem Schalter zum anderen gehen;
• Die Kontakte des letzten Kreuzschalters werden über die Anschlussdose mit den Beleuchtungskörpern verbunden.

Schlussfolgerungen und nützliches Video zum Thema

Wie die Anwendung von Schemata zum Verbinden von Pass-Through-Switches von mehreren Stellen in der Praxis erfolgt, finden Sie in den vorgestellten Videos.

Die Anschlussreihenfolge der Adern in der Anschlussdose:

Anschlussanleitung ab 2 Orten:

Analyse möglicher Fehler:

Das Erscheinen und Einführen von Geräten dieser Art in elektrische Netze mag nicht so bedeutend sein, hat aber dennoch die Benutzerfreundlichkeit beeinträchtigt. Darüber hinaus führen Lösungen auf Basis von Walk-Through-Schaltern tatsächlich zu Energieeinsparungen.

Inzwischen hört die Verbesserung der Geräte nicht auf. In regelmäßigen Abständen erscheinen neue Entwicklungen, beispielsweise ähnlich wie bei Berührungsschaltern.

Haben Sie etwas hinzuzufügen oder Fragen zum Anschließen eines Pass-Through-Switches? Sie können die Veröffentlichung kommentieren, an Diskussionen teilnehmen und Ihre eigenen Erfahrungen bei der Gestaltung des Stromnetzes teilen. Das Kontaktformular befindet sich im unteren Block.
