Wie man mit eigenen Händen einen Schornsteindämpfer herstellt: Anleitung zur Herstellung eines Ventils

Wie macht man ein Kaminventil mit eigenen Händen?

Viele Eigentümer interessieren sich für die Frage: Wie werden Ventile in runden Rohren hergestellt? Für einen runden oder quadratischen Schornstein können Sie mit Ihren eigenen Händen ein Ventil herstellen. Für runde Strukturen ist eine Zellenradschleuse am besten geeignet, Sie können jedoch auch eine horizontale verwenden.

Der Absperrschieber kann von Hand hergestellt werden, da seine Konstruktion sehr einfach ist.Die Eigenproduktion dieses geformten Elements der Schornsteinkonstruktion ist relevant, wenn die nächstgelegenen Geschäfte kein Ventil mit dem erforderlichen Querschnitt haben.

Der Schritt-für-Schritt-Prozess zur Herstellung eines Kaminventils sieht folgendermaßen aus:

• Zunächst muss ein Rahmen vorbereitet werden, in den die Gleitplatte eingesetzt wird. Es wird empfohlen, einen Rahmen aus hitzebeständigem Edelstahl herzustellen. Die Breite der Regale aus Stahlecken sollte 3,5 bis 4,5 cm betragen, die Ecken werden mit Schweißgeräten verbunden.
• In der zweiten Phase müssen Sie ein Loch für die Achse bohren. Denken Sie daran, dass es empfehlenswert ist, ein Loch an einem Punkt zu bohren, der der Mitte der parallelen Seiten des Rahmens entspricht, wenn Sie den Verschluss mit einer "geraden" Drehung herstellen müssen. Und bei Geräten, die sich in einem Winkel drehen, wird das Loch diagonal gemacht.
• Als nächstes müssen Sie spezielle Buchsen installieren, die aus normalen Rohren hergestellt werden können. Die Hülsengröße sollte etwa einen halben Zoll betragen, was 1,25 cm entspricht. Für die Installation der Rohre müssen Schweißgeräte verwendet werden. Buchsen sollten die Bewegung der Stangenachse nicht beeinträchtigen.

• Dann wird das Werkstück für die Anschnittplatte ausgewählt. Dazu benötigen Sie ein Edelstahlblech in der entsprechenden Dicke, aus dem Sie ein Teil schneiden müssen, das zum Querschnitt Ihres Schornsteins passt. Es ist erwähnenswert, dass die Dicke des Dämpfers höher als 1 mm sein kann (z. B. 2 oder 3 mm).
• In der fünften Stufe wird die fertige Platte in den Rahmen eingesetzt und mit seiner Achse verschweißt. Experten empfehlen, zwischen Rahmen und Platte einen kleinen Spalt (mindestens 1 mm) zu lassen.
• Das Begrenzungselement ist fixiert, was notwendig ist, um die Sperrplatte in der gewünschten Position zu halten.
• Und schließlich muss nur noch ein Griff an der Achse befestigt werden, der zur Regulierung der Position des Ventils erforderlich ist.

Fertigungstechnik zu Hause

Qualifizierte Spezialisten konzentrieren sich immer darauf, dass auch ein unerfahrener Meister ein Dreh- und einziehbares Tor herstellen kann. Damit das fertige Produkt seine Hauptaufgabe perfekt bewältigen kann, müssen Sie schließlich alle erforderlichen Messungen korrekt durchführen.

Wenn die fertige Klappe fest in den Schornstein passt, kann sie sich mit der Zeit verklemmen, da sie durch hohe Temperaturen beeinträchtigt wird. Und wenn zwischen dem Ventil und dem Rohr ein großer Spalt besteht, ist es schwierig, die Schubintensität während des Betriebs zu regulieren.

Multifunktionale Absperrklappe

Für die Herstellung dieser Art von Tor müssen Sie eine Stahlecke 30 x 30 mm sowie starkes Stahlblech mit einer Dicke von mindestens 1,5 mm verwenden. Der Herstellungsprozess selbst besteht aus mehreren Hauptschritten, die in strenger Reihenfolge durchgeführt werden müssen:

1. Zunächst müssen Sie Messungen im Inneren des Schornsteins vornehmen. Dies geschieht, um Fehler bei der Herstellung eines Rahmens aus einer Ecke zu vermeiden, die mit einer Schweißmaschine befestigt wird.
2. Auf einer Seite des Rahmens muss genau mittig ein kleines Loch gebohrt werden (Durchmesser 7-8 mm). Es ist nützlich für die Drehachse.
3. Ein ähnliches Loch muss auf der anderen Seite des Rahmens gemacht werden.
4. Die Dämpferplatte muss aus einem Stahlblech geschnitten werden. Dieser Teil muss vollständig den Innenabmessungen des herzustellenden Rahmens entsprechen.
5. Um eine Führungsachse herzustellen, müssen Sie ein Stück Draht mit einem Durchmesser von 9 mm und einer Länge nehmen, die die Größe des Rahmens um 7 cm überschreitet. Auf einer Seite des Drahtes müssen Fäden geschnitten werden (eine Matrize tut es das am besten).
6. Die fertige Achse wird vorsichtig in die Löcher am Rahmen eingefädelt und mit einer Mutter fixiert.
7. Alle Abschnitte auf der Platte werden mit einer Schleifmaschine bearbeitet und in den Rahmen eingesetzt.
8. In diesem Stadium muss der Meister die Achse genau in der Mitte der Platte schweißen.
9. Es bleibt nur, aus hochwertigen improvisierten Materialien einen bequemen Griff für die Führung herzustellen.

Universelle Halterung

Moderne Absperrschieber bestehen aus dem Ventil selbst sowie einem speziellen Führungsrahmen. Aus diesem Grund muss der Meister vor Arbeitsbeginn den Innenabschnitt des Rohrs oder des gemauerten Schornsteins messen. Aus Stahlblech (Stärke 5 mm) wird entsprechend den vorliegenden Maßen ein ordentliches Rechteck ausgeschnitten. Auf einer Seite wird eine kleine Längsfalte angebracht, deren Breite 30 mm nicht überschreiten sollte.

Diese Manipulationen sind notwendig, um den fertigen Dämpfer bequem ausfahren zu können. Jeder Schnitt muss geschliffen werden, wodurch die Abmessungen des Produkts sofort um 2 mm auf jeder Seite reduziert werden. Solche Aktionen des Meisters gewährleisten die freie Bewegung der Klappe im Schornstein.

Wenn das Tor für einen gemauerten Kamin hergestellt wird, kann der Rahmen selbst aus dickem Stahldraht bestehen, dessen Durchmesser innerhalb von 6 mm liegt. Bei diesem Vorgang wird der Metallrohling einfach in Form des Buchstabens P gebogen, streng nach den verfügbaren Abmessungen.

Wenn der Schornstein eine rechteckige Form hat und aus Stahl besteht, besteht der Rahmen am besten aus einem Metallstreifen mit einer Dicke von 2 mm und einer Breite von bis zu 35 mm.Der vorbereitete Streifen wird entlang gebogen, wobei entlang der Dicke der Platte ein sauberer Spalt verbleibt. Erst dann können an zwei Stellen kleine Schnitte im Winkel von 45° angebracht werden, um dem Werkstück eine U-Form zu geben. Alle Lücken an Schnittstellen müssen durchgehend verschweißt werden.

Um die Enden eines selbstgebauten Dämpfers zu verbinden, müssen Sie zwei Metallstücke verwenden, die so positioniert werden sollten, dass das Torblatt frei zwischen ihnen hindurchgeht. Am Ende all dieser Manipulationen sollte der Master einen rechteckigen Rahmen mit Rillen für den Verschluss haben.

Um ein Ventil in einem runden Rohr herzustellen, müssen Sie zwei identische Bleche mit einer Dicke von 2 mm verwenden. Runde Löcher werden in der Mitte entsprechend dem Durchmesser des Schornsteins geschnitten. Die Ventilplatte muss separat gefertigt werden. Danach werden die Bleche mit einer Schweißmaschine miteinander verbunden.

Es ist notwendig, nur drei Seiten um den Umfang herum zu schweißen, damit die Löcher des fertigen Tors auf dem Rohr genau übereinstimmen. Zwischen Ober- und Unterblech muss ein Abstand von 5 mm gelassen werden. Damit kann der Herstellungsprozess des Schiebers als abgeschlossen betrachtet werden, da der Meister nur noch das Ventil einsetzen und das fertige Produkt am Schornstein befestigen muss.

So installieren Sie eine Schornsteinklappe

Das Tor wird gleichzeitig mit der Installation der Heizungsanlage installiert. Es kann auf verschiedene Arten platziert werden, aber am häufigsten wird die Klappe auf dem ersten Meter des Schornsteins montiert. Eine solche Platzierung ist durchaus gerechtfertigt, da es in diesem Fall bequem ist, das Ventil zu steuern. Betrachten wir diese Installationsmethode genauer.

Nachdem Sie die erste Reihe des gemauerten Schornsteins verlegt haben, können Sie mit der Installation des Tors fortfahren. Sie müssen beginnen, indem Sie ein Stück des Ventils ausschneiden.Machen Sie in einem der Ziegel ein Durchgangsloch für den Griff und legen Sie die zweite Reihe an, wobei Sie die Dicke der Schicht aus Sand-Zement-Mischung berücksichtigen, auf der das Tor platziert wird. Stellen Sie sicher, dass es so nah wie möglich an das erste passt. Beseitigen Sie die Bildung von Rissen

Die nachfolgenden Reihen auf Zement-Sand-Mörtel verlegen, dabei darauf achten, dass keine Risse entstehen

Rat! Für den Fall, dass Sie sich nicht auf Ihre Fähigkeiten verlassen und nicht wissen, ob Sie das Tor selbst installieren können, vertrauen Sie diese Angelegenheit Fachleuten an.

DIY-Fertigung

Auf Wunsch kann ein Tor jeglicher Art mit eigenen Händen gebaut werden. Zum Arbeiten benötigen Sie ein Schweißgerät und eine Schleifmaschine. Zunächst müssen Sie das Rohr genau vermessen, damit der Schieber nicht fest in das Rohr passt. Bei Nichtbeachtung besteht die Gefahr des Verklemmens der Klappe bei Erwärmung des Rohres. Zu viel Spiel erschwert die Einstellung der Zugkraft.

Materialien, die bei der Herstellung eines Gleitschiebers für einen Drehschornstein verwendet werden:

• Rohrrohlinge aus Edelstahl mit einem Innendurchmesser von 6 mm;
• Nägel;
• Edelstahlblech 2 mm breit;
• Bolzen mit einem Durchmesser von 8 mm.

Herstellung:

1. Nachdem Sie den Innendurchmesser des Rohres gemessen haben, übertragen Sie die Abmessungen auf das Stahlblech.
2. Kreise schneiden, schleifen.
3. Probieren Sie das Werkstück am Dämpfer an und schneiden Sie den gewünschten Abschnitt ab.
4. Löcher für Gewinde bohren.
5. Schweißen Sie die Dämpfer an das Rohr.
6. Setzen Sie Löcher in den Schornstein, installieren Sie Dämpfer.

Für die Herstellung eines selbstgebauten Schiebetors benötigen Sie einen Ventilrohling, einen Führungsrahmen.Das Schiebeelement wird auf das gewünschte Maß vorgeschnitten, entsprechend den Abmessungen des Schornsteins. Biegen Sie eine Seite, um die Bewegung während des Gebrauchs zu erleichtern. Schleifen durchführen. Schneiden Sie die Platte für das Schiebeelement aus. Verbinden Sie die Teile durch Schweißen und befestigen Sie sie am Rohr.

Herstellung von Schiebetoren

Schiebetor

Die Konstruktion des Absperrschiebers besteht aus dem Ventil selbst und dem Führungsrahmen. Zuerst müssen Sie den Innenabschnitt des Rohrs oder des gemauerten Schornsteins messen. Aus 4-5 mm dickem Stahlblech wird nach Maß ein Rechteckventil ausgeschnitten. Einerseits wird eine Längsfalte mit einer Breite von 20-30 mm hergestellt, damit der Dämpfer bequemer verlängert werden kann. Alle Abschnitte werden sorgfältig poliert, während die Größe des Produkts auf jeder Seite um 1-2 mm reduziert wird. Dadurch wird eine freie Bewegung der Klappe im Schornstein gewährleistet.

Gate-Schema

Wenn der Schornstein aus Stahl besteht und eine rechteckige Form hat, besteht der Rahmen aus einem 2 mm dicken und 30-35 mm breiten Stahlband. Der Streifen wird entlang der Dicke der Platte gebogen, wobei ein Spalt verbleibt, dann wird er an zwei Stellen in einem Winkel von 45 Grad geschnitten und erhält eine U-Form. Die Lücken an den Schnittstellen sind durchgehend verschweißt. Die Enden des selbstgefertigten Profils werden durch zwei Metallstücke verbunden, die so positioniert werden, dass die Ventilklinge frei zwischen ihnen verläuft. Sie sollten einen rechteckigen Rahmen mit Rillen für das Tor erhalten. In diesem Fall muss der Innenumfang des Rahmens unbedingt dem Querschnitt des Schornsteins entsprechen.

Herstellung von Absperrschiebern

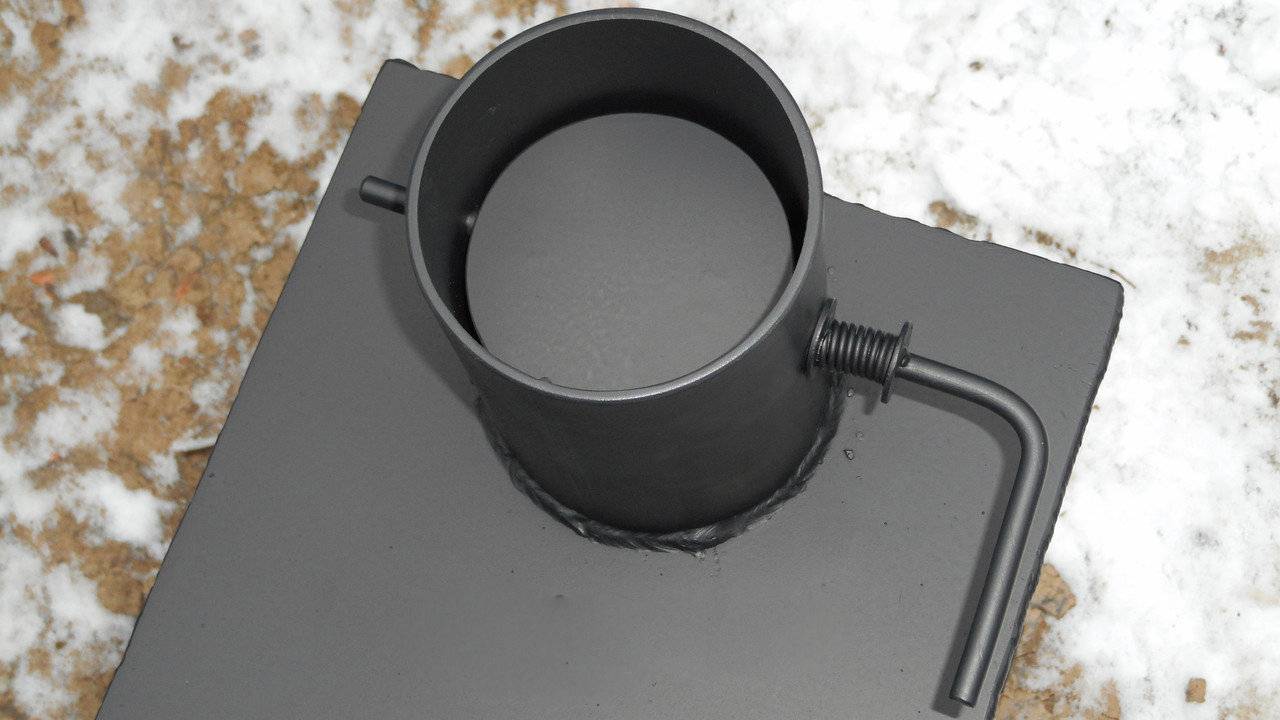

Fertiges Tordesign für einen runden Schornstein

Jetzt müssen die Bleche an drei Seiten um den Umfang herum durch Schweißen verbunden werden, damit die Löcher für das Rohr übereinstimmen und zwischen dem oberen und dem unteren Blech ein Abstand von 4-5 mm besteht.Danach muss nur noch das Ventil eingesetzt und der Schieber am Rohr befestigt werden.

Drosselklappen-Herstellungsanleitung

Um einen Drehschieber herzustellen, benötigen Sie mehr Werkzeuge und Zeit. Am häufigsten wird diese Art von Klappe für einen Metallschornstein für moderne Kamine und freistehende Metallöfen verwendet.

Eine Reihe von Werkzeugen für die Arbeit:

• Bulgarisch;
• bohren;
• Zange;
• Schweißvorrichtung;
• Kompass;
• Roulette;
• Markierungsmarker.

Für die Herstellung des Tors wird Stahlblech mit einer Dicke von bis zu 3 mm benötigt, ein rostfreies Rohr mit einem Innendurchmesser von 6 mm, Befestigungselemente (Schrauben, Muttern) 8 mm, eine Metallstange.

1. Messen Sie zuerst den Innendurchmesser des Schornsteinrohrs mit einem Kompass.
2. Zeichne ihm zufolge einen Kreis auf Stahlblech.
3. Bulgarisch schnitt einen Kreis.
4. Legen Sie das geschnittene Fragment in das Rohr und prüfen Sie den Sitz. Ggf. den Verschluss mit einer Schleifscheibe nachbearbeiten.
5. Legen Sie ein Metallrohr mit einem Durchmesser von 6 cm auf einen Kreis in der Mitte und machen Sie Markierungen darauf, indem Sie sich 3 mm von jeder Seite des Kreises zurückziehen.
6. Schneiden Sie das Rohr mit einer Mühle ab.
7. In den entstandenen Rohrabschnitt das Gewinde beidseitig auf 6,8 mm aufbohren.
8. Bohren Sie Löcher zum Schweißen in den Stahlkreis (eines in der Mitte, zwei 1 cm vom Rand entfernt auf gegenüberliegenden Seiten).
9. Schweißen Sie das Gewinderohr an den Stahlkreis.

Der Schieber ist fertig, er muss noch in das Schornsteinrohr eingebaut werden.

Schornsteinverkleidung auf dem Dach

Zu den Abschlussarbeiten gehören das Abdichten der Fugen von Schornstein und Dach, Ausrüstung zum Schutz von Schornsteinen und Lüftungskanälen vor Feuchtigkeit sowie Wärmedämmarbeiten. Ein wichtiger Punkt ist es, allen Strukturen auf dem Dach ein schönes Aussehen zu verleihen.

Die Auskleidung des Schornsteins erfolgt bei Verwendung von minderwertigen Ziegeln, wenn die Gefahr einer Zerstörung durch Niederschlag besteht. Wenn der Zug nicht ausreicht und die Einbauhöhe des Schornsteins den oben genannten Anforderungen entspricht, wird hinter der Verkleidung eine Wärmedämmschicht aus nicht brennbaren Materialien verlegt.

Materialien und Methoden des Nähens

Unabhängig von der Art der Endbearbeitung ist die Herstellung eines Tragrahmens erforderlich, an dem Dämm- und Ummantelungsmaterial angebracht wird. Für den Schornstein besteht der Rahmen nur aus Metall. Dafür eignet sich das Profil zur Befestigung von Trockenbauplatten hervorragend. Befestigungselemente müssen ebenfalls aus Metall sein.

Das optimale Material für die Ummantelung ist verzinktes Blech oder Wellpappe. Diese Verkleidung ist kostengünstig und einfach zu installieren. Die Verzinkung wird mit selbstschneidenden Schrauben mit unter der Kappe platzierten Silikon- oder Gummidichtscheiben befestigt.

Der Schornstein kann mit dem gleichen Material ausgeführt werden, aus dem das Dach besteht

Die Veredelung erfolgt auch mit Natur- oder Kunststein. In diesem Fall muss der Stein zusätzlich mit Dübeln an der Schornsteinoberfläche befestigt werden.

Steinverkleidungen schmücken den Schornstein perfekt und verleihen ihm das Aussehen eines kleinen mittelalterlichen Türmchens

Der obere Teil der Schornsteine ​​wird mit Hilfe von Kappen vor dem Eindringen von Feuchtigkeit geschützt. Da der Einbau einer Motorhaube die Traktion verschlechtern kann, sollte die Höhe der Motorhaube 150 Millimeter nicht unterschreiten. Woraus die Kappe bestehen wird, hängt nur von den persönlichen Vorlieben und finanziellen Möglichkeiten des Schornsteinbesitzers ab - Sie können sie aus gewöhnlicher Verzinkung herstellen oder ein schönes geschmiedetes Design mit einer Wetterfahne verwenden.

Schornsteinauskleidungsarbeiten sind nach den feuerpolizeilichen Anforderungen auszuführen. Die Verbrennungsprodukte, die von Kaminen, Öfen und Festbrennstoffkesseln abgeleitet werden, haben eine hohe Temperatur. Bei gasbefeuerten Kesseln ist die Temperatur am Ausgang des Rohrs viel niedriger, sodass sie als sicher angesehen werden können. Dennoch muss der Schornstein für alle Arten von Öfen und Kesseln einen guten Zug bieten. Die Hauptanforderung besteht darin, dass nur Materialien verwendet werden, die die Verbrennung nicht unterstützen.

Wenn sich der Schornstein und die Lüftungskanäle in derselben Box befinden, sollte der Schornsteinschnitt deutlich höher liegen als der Lüftungsschnitt.

Für einen ordnungsgemäßen Betrieb des Schornsteins ist es erforderlich, ihn zweimal im Jahr von Ruß zu reinigen, zu inspizieren und Kommentare zu beseitigen. Es ist notwendig, den Kessel streng vorschriftsmäßig zu betreiben und nicht für andere Zwecke zu verwenden.

Funktionen, Zweck und Eigenschaften

Als Hauptzugregler im Schornstein regelt die Klappe die Verbrennung des Brennstoffs. Um den Luftzug zu verringern und die Intensität der Flamme im Ofen zu verringern, reicht es aus, den Schieber abzudecken. Um die Traktion zu erhöhen, muss sie dagegen geöffnet werden.

Tatsächlich ist das Tor eine gewöhnliche Metallplatte, mit der Sie den Schub einstellen können.

Es kann sowohl in einwandige Kesselanlagen als auch in zweiwandige Kesselanlagen eingebaut werden.

Wenn die Feuerstätte mit dem Ofen nicht benutzt wird, muss sich der Absperrschieber während dieser Zeit in geschlossener Position befinden.

An der Stelle eines gut isolierten Schornsteins wird jedoch nicht empfohlen, ein Ventil zu installieren. Vor allem bei Zweikreisleitungen. Wenn sich das Metall der Innen- und Außenrohre ausdehnt, kann der Verschlussschieber klemmen.

Die Hauptaufgaben des Absperrschiebers sind also:

1. Die Funktion des Zugbegrenzers im Schornstein.
2. Teilweise Überlappung des Abschnitts des Schornsteinkanals.
3. Flammenintensitätsregler im Ofen.

Der Absperrschieber ist eine dünne Metallplatte, die mit einem speziellen Griff manuell verstellbar ist. Letzterer befindet sich außerhalb des Kaminrohrs, so dass der Benutzer die Position der Platte manuell einstellen kann.

Je nach Ausführung und Typ des Dämpfers wird er mit einem speziellen Metallrahmen installiert oder in das Rohr eingeführt und mit einer axialen Stange befestigt.

Die Klappe im Schornstein erfüllt folgende Funktionen:

• erhöht die Traktionsleistung bei schwierigen Wetterbedingungen;
• erhöht die Verbrennungsintensität im Ofen durch Erhöhen des Sauerstoffflusses;
• reduziert bei starkem Wind den Luftzug mit starkem Dröhnen im Schornstein;
• spart Kraftstoff durch Verringerung der Verbrennungsintensität;
• verhindert das Austreten von Wärme nach dem Aufwärmen der Heizung.

Wozu dient ein Ventil?

Durch die Verwendung einer Klappe können Sie den Schornsteinkanal nach dem Betrieb des Ofens schließen. Die Löcher in diesem Gerät verhindern eine vollständige Verstopfung des Querschnitts des Schornsteinkanals. Es sei daran erinnert, dass die geschlossene Position eines solchen Ventils anzeigt, dass der Schornstein nicht verwendet wird, und die offene Position den Beginn des Ofens bedeutet.

Der Schornsteinzug ist ein sehr wichtiger Indikator, der nicht nur die Effizienz der Entfernung von Verbrennungsprodukten aus dem Schornstein bestimmt, sondern auch die Effizienz des gesamten Heizsystems. Daher ist die Traktionsregulierung, die mit Hilfe eines Gleitelements durchgeführt wird, sehr wichtig. Wenn der Luftzug im System die zulässigen Parameter überschreitet, muss die Position des Torelements angepasst werden.Ein solches Ventil reguliert den Zug, indem es den Querschnittsindex des Kaminkanals verringert oder vergrößert.

Darüber hinaus erfüllen Gleitelemente eine weitere wichtige Funktion, die darin besteht, die Verbrennung von Produkten in der Heizvorrichtung zu regulieren. Die Verbrennungsintensität wird dadurch gesteuert, dass ein solches Element die Bewegung des Luftstroms im System reguliert. Es ist zu beachten, dass es aufgrund von Zuluftströmen nicht möglich ist, Torprodukte zu montieren, wenn die Verarbeitung von Heizrohstoffen im Gerät durchgeführt wird.

Am langlebigsten und am einfachsten zu warten sind rostfreie oder verzinkte Absperrschieber.

Solche Produkte bestehen in der Regel aus Edelstahl, der gute Festigkeitseigenschaften aufweist. Edelstahl ist beständig gegen zerstörerische korrosive Einflüsse und auch beständig gegen aktive chemische Verbindungen, die sich im Inneren des Schornsteins bilden. Die Dicke des Tors variiert von 0,5 bis 1 mm. Gates zeichnen sich durch eine hohe thermische Stabilität aus und halten Temperaturen bis zu 900 Grad Celsius stand.

Eine nützliche Information! Es wird empfohlen, Dämpfer mit polierter Oberfläche auszuwählen. Ein polierter Dämpfer ist einfacher zu bedienen und leichter von Ruß zu reinigen.

Der Dämpfer hat Rollnähte und kann einen ziemlich großen Bereich des Schornsteinkanals abdecken (bis zu 85 Prozent). Diese Eigenschaften haben dieses Produkt bei Verbrauchern sehr beliebt gemacht.

Nutzungsprinzip

Um den Luftzug zu reduzieren, müssen Sie die Klappe etwas schließen. Wenn Sie hingegen die Traktion erhöhen möchten, müssen Sie das Tor öffnen. Das Prinzip der Anwendung ist denkbar einfach.

Die Hauptsache ist, das richtige Gerät für Ihren Ofen auszuwählen und zu lernen, wie man es benutzt (obwohl es sehr einfach ist). Eine wichtige Nuance ist, dass Sie bei längerem Stillstand des Ofens das Tor geschlossen halten müssen, um das Eindringen von Fremdkörpern zu vermeiden.

Außerdem trennt die Klappe den isolierten Teil des Schornsteins vom nicht isolierten Teil. Der Schieber wird normalerweise am Anfang des Rohres installiert. Am Ende, wo die Rohre gut isoliert sind, wird der Einbau eines Ventils nicht empfohlen.

Welche Funktionen hat der von uns abgeleitete Dämpfer?

• Mit seiner Hilfe wird die Traktion reguliert.
• Es schützt den Schornstein vor Temperaturschwankungen.

Installation von Schornsteinventilen zum Selbermachen

Sie können eine Klappe für einen Kamin oder eine Heizung auf drei Arten installieren:

1. Die Klappe wird direkt im Kamineinsatz montiert. Es ist in einem Abstand von 100 Zentimetern vom Heizgerät platziert, wodurch es leicht gesteuert werden kann.
2. Kombinieren des Tors mit anderen Elementen der Heizstruktur ohne Verwendung zusätzlicher Befestigungselemente. Diese Installationsmethode wird "Pipe-to-Pipe" genannt.
3. Die Klappe wird in die Lüftungsrohre eingebaut. Es wird verwendet, damit der Lüftermotor während seines Betriebs nicht überhitzt.

Die Montage muss in geschlossener Position des Tores erfolgen, um eine unnötige Belastung des Motors zu vermeiden.

Da es eine Vielzahl von Modellen von Ofeneinheiten und Kaminen gibt und das Heizen mit ihrer Verwendung auf unterschiedliche Weise erfolgt, erfordert jedes von ihnen einen eigenen Ventiltyp.

Beispielsweise benötigt ein Gasofen eine klassische Rotationsklappe oder eine automatische Rotationsklappe, da sie den Schornstein vollständig blockieren können und die Flamme dann nicht entweichen kann.

Gleichzeitig sollten beim Aufstellen eines Saunaofens keine Drehventile eingebaut werden, da diese im geschlossenen Zustand Dampf durchlassen und im geöffneten Zustand sehr schwer zu reinigen sind.

In der Regel wird eine Klappe für einen Kamin- oder Kaminofen als komplettes Set zusammen mit einem Schornstein verkauft. Aber es gibt Rauchabzugskonstruktionen ohne Klappe, also können Sie es selbst machen, indem Sie Elemente dafür in einem Baumarkt kaufen. Vor dem Kauf müssen Sie sich vor allem für die erforderlichen Abmessungen entscheiden.

Es ist besser, Ventile aus Edelstahl zu kaufen. Der Hauptteil der Toranlage ist der Rohbau. Als Teil des Tores gibt es mehrere Schalen.

Haupttypen von Dämpfern

Laut Hersteller ist das Tor ein spezielles Gerät, das zur Steuerung der Zugkraft im Rauchabzugssystem von Heiz- und Kochöfen sowie in Kaminen für ein Landhaus bestimmt ist. Die Beliebtheit dieses Produkts beruht darauf, dass die gute Verbrennung des eingefüllten Brennstoffs, die Entfernung des entstehenden Rauchs sowie die Heizrate des Raums vom Luftzug abhängen. Wenn das Haus mit einem Ofen beheizt wird, übernimmt das Tor die Brandschutzfunktion.

Einziehbares Modell

Diese Art von Schornsteinklappe gilt als eine der zuverlässigsten und leistungsstärksten in Bezug auf den Betrieb. Dieses Teil besteht aus einer glatten Platte, auf der sich ein kleines Längsloch befindet. Die Bewegung des Tors erfolgt durch spezielle Rillen im Schornstein. Der Montagevorgang erfolgt nur in horizontaler Lage, die Zugkraft ist abhängig von der Position der Platte. Es wird in Ziegelöfen sowie in modernen Schornsteinen aus Stahlrohren verwendet.

In diesem Video erfahren Sie, wie Sie Ihr eigenes Tor bauen:

Produkte aus Gusseisen

Das Material selbst zeichnet sich durch seine Festigkeit und Langlebigkeit aus. Am häufigsten wird diese Art von Toren für die Herstellung von langlebigen Ofenventilen verwendet. Der einzige Nachteil dieses Produkts ist sein Gewicht.

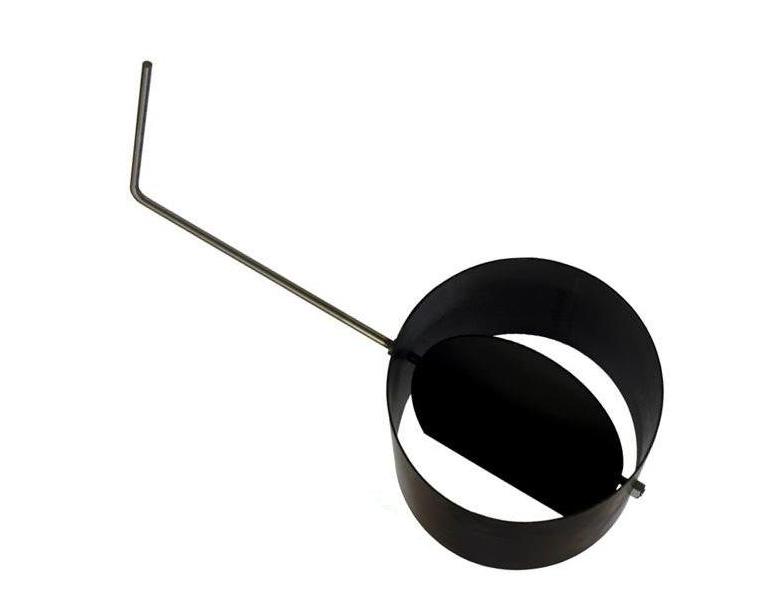

Drosselvariante

Das Tor präsentiert sich in Form einer starken Metallplatte, in deren Mitte ein spezielles Führungsstück geschweißt ist. Im Schornstein montiert. Das Ende der Führung muss außen liegen. Sie können die Zugkraft durch Drehen der Platte einstellen. Unter Fachleuten gilt ein solches Produkt als nicht sehr zuverlässig, da die Schweißverbindung mit der Zeit schwächer wird, wodurch sich der Dämpfer in zufälliger Reihenfolge leicht öffnet. Trotzdem wird in Stahlschornsteinen oft eine Rotationsklappe verwendet.

Es gibt mehrere Variationen des Tores

Klinge aus hochwertigem Edelstahl

Der Vorteil der Verwendung dieses Stahls besteht darin, dass er keinerlei Angst vor den negativen Auswirkungen von Korrosion hat, eine lange Lebensdauer hat, leicht ist und die Effizienz des Ofens nicht beeinträchtigt. Die Reinigung des Schornsteins wird stark vereinfacht, da sich auf der glatt polierten Oberfläche kein Ruß ansammelt. Darüber hinaus können Edelstahlklappen absolut jede Form haben, sodass sie sowohl in gemauerten als auch in Stahlschornsteinen installiert werden können.

Merkmale, Eigenschaften und Zweck des Tors

Was ist ein Absperrschieber? Es dient zur Steuerung und Regulierung des Zugs im Schornsteinsystem. Aus dem Deutschen wird das Wort Shiber mit einem Teil aus Metall übersetzt (Metall kann unterschiedlich sein). Jeder Ofenbauer weiß, dass eine gute Traktion die wichtigste Voraussetzung für den ordnungsgemäßen Betrieb des Brennstoffsystems ist.

Ist zu wenig Schub im System, kommt der für die Verbrennung so wichtige Sauerstoff nicht an. Infolgedessen wird der Vorgang der Zündung und Verbrennung selbst problematisch. Andererseits dringt bei fehlendem Luftzug der gesamte Rauch in den Raum ein, was zu negativen Folgen führt. Aber wenn der Zug gut ist, und genau dafür sorgt der Rotationsdämpfer für den Schornstein, wird die Verbrennung effektiv sein:

• Erstens ist es viel einfacher, den Kraftstoff zu entzünden.
• Zweitens verbessert sich der Verbrennungsprozess, der Brennstoff verbrennt schnell und bringt immer mehr Wärme in den Raum.
• Drittens dringt kein Rauch ein und der Erwärmungsprozess ist viel besser.

Mit dem Absperrschieber können Sie also die Traktion verbessern und negative Folgen beim Verbrennen von festen Brennstoffen in einem Ofen oder Kamin vermeiden. Experten raten zur Montage dieses Teils beim Heizen mit jedem Brennstoff, sei es Gas, Kohle oder Holz.

Der Absperrschieber selbst wird direkt im Schornstein eingebaut. Es ist der Hauptschubregler, der den Prozess der Kraftstoffverbrennung steuert. Es sollte klargestellt werden, dass eine zu starke Traktion auch nicht sehr akzeptabel ist, da der Kraftstoff intensiv verbrennt und der Verbrauch erheblich ansteigt. Das Ventil funktioniert so: Um den Luftzug zu reduzieren und die Verbrennungsintensität im Ofen zu verringern, müssen Sie es abdecken. Und wenn Sie die Traktion erhöhen müssen, wird die entgegengesetzte Aktion ausgeführt. Der Prozess wird maschinell unter Beteiligung einer Person durchgeführt.

Der Absperrschieber sieht aus wie eine Metallplatte, dank derer der Schornstein blockiert oder freigegeben werden kann. Es wird sowohl für einwandige als auch für doppelwandige Kupfersysteme montiert.

Beachten Sie! Wenn der Kamin und der Ofen nicht benutzt werden, ist es notwendig, den Schieber für die gesamte Zeit zu schließen.

Normalerweise wird in der Nähe des Ofens im Anfangsabschnitt des Schornsteinrohrs ein Schornsteinventil installiert. Dies ist etwa 1 m vom Ofen entfernt. So kann eine Person es leicht erreichen. Außerdem ist dieser Bereich nicht isoliert. Experten raten davon ab, das Tor an einem gut isolierten Ort zu montieren. Dies gilt insbesondere für Zweikreisleitungen. Wieso den? Die Sache ist, dass sich das Metall der Innen- und Außenrohre unter dem Einfluss hoher Temperaturen ausdehnt und das Ventil selbst oft klemmt und nicht zurückragt.

Zusammenfassend können wir die Hauptaufgaben betrachten, die ein Absperrschieber erfüllt:

1. Es ist in der Lage, den Zug im Schornstein zu regulieren, ihn zu verringern oder zu erhöhen.
2. Bedeckt teilweise den Abschnitt des Schornsteinrohrs.
3. Die Klappe dient als Flammenintensitätsregler im Ofen.

Obwohl das Tor klein und unauffällig ist, kann man einfach nicht darauf verzichten. Es versteht sich jedoch, dass in dem Fall, in dem der Verbrennungsprozess im Ofen unter Zufuhr von Frischluft durchgeführt wird, es nicht erforderlich ist, einen Absperrschieber zu installieren.

Nun zum Herstellungsmaterial des Tors. Am häufigsten wird zu diesem Zweck Edelstahl verwendet, dessen Dicke nicht mehr als 1 mm beträgt. Ein Absperrschieber aus diesem Metall dieser Dicke kann:

• Temperaturen von bis zu 900 Grad Celsius standhalten;
• der Absperrschieber ist korrosionsbeständig;
• hat einen kleinen Wärmeausdehnungskoeffizienten.

Damit die Bedienung des Teils und des Schornsteins selbst so einfach wie möglich ist und es keine Probleme mit der Reinigung von Ruß gibt, sollten Sie einen Gleitschieber mit polierter Oberfläche wählen. Das Andocken der Nähte erfolgt durch Rollen.

Die Notiz! Eine herkömmliche Klappe kann bis zu 85 % des Schornsteinquerschnitts abdecken. Dies ist die beste Option, um Verbrennungsprodukte effektiv zu entfernen und eine ordnungsgemäße Verbrennung des Kraftstoffs sicherzustellen.

Sorten von Absperrschiebern

Da Schornsteine ​​unterschiedlich sind, unterscheiden sich auch unsere Absperrschieber voneinander. Grundsätzlich liegt dieser Unterschied in der Form und in der Funktionsweise. Es gibt verschiedene Arten von Absperrschiebern:

1. Einfahrender horizontaler Absperrschieber. Dies ist die häufigste Art von Absperrschiebern. Im Inneren der Struktur befindet sich eine Platte, die einziehbar ist, dank ihr wird die Querschnittsfläche reguliert. Am häufigsten wird dieses Design für gemauerte Schornsteine ​​​​verwendet. Damit der Rauchkanal in geschlossener Position des Elements nicht zu 100 % überlappt, werden kleine Löcher in die Platte eingebracht. Dies geschieht aus einem bestimmten Grund, denn die Technologie der Schöpfung entspricht dem Brandschutz. Ein Merkmal des horizontalen Tors ist die Einfachheit des Designs und die einfache Installation sowie die Arbeitseffizienz.
2. Schwenkbares Tor. Es hat auch einen zweiten Namen - "Drosselklappe". Das Design unterscheidet sich grundlegend von der Vorgängerversion. Es besteht aus einem Abzweigrohr, in dem sich eine Metallplatte befindet. Nur fährt es nicht aus, sondern befindet sich auf einer rotierenden Achse. Das Gerät ist mit einer abnehmbaren Drehscheibe ausgestattet, die mit der Zeit unbrauchbar wird.Aufgrund des Schemas des Drehmechanismus ist es jedoch einfach, das Teil selbst zu reparieren und auszutauschen. Das Ventil befindet sich im Schornsteinrohr. Das Funktionsprinzip besteht darin, die Platte im Inneren zu drehen. Der Vorteil dieser Absperrschieberkonstruktion liegt in der einfachen Bedienung. Der Eigentümer des Hauses muss die Position des Tors nicht ständig überwachen.

Da die zweite Option schwieriger umzusetzen ist, wird diese Kaminklappe zum Selbermachen nicht hergestellt. Meistens ist es die erste Option, die erstellt wird - ein horizontales Ventil. Ich möchte noch ein paar Nuancen anmerken. Für Kaminöfen und andere Heizgeräte, die mit festen Brennstoffen betrieben werden, wird ein Absperrschieber benötigt. Wenn wir über Gaskessel und solche sprechen, die mit flüssigem Brennstoff betrieben werden, wird der Dämpfer mehr benötigt, um die Schornsteinstruktur vor dem Eindringen von atmosphärischen Niederschlägen, Trümmern und Tieren zu schützen.

Wenn wir über die Installation eines Drehtors für ein Bad sprechen, ist es besser, dies nicht zu tun. Wieso den? Während des Betriebs lässt die Struktur teilweise Dampf durch, wenn sie geschlossen ist. Und die Reinigung im Freien ist schwierig durchzuführen.

Es gibt drei Möglichkeiten, das Tor zu installieren:

1. Einbau des Produkts in den Kamineinsatz. Dazu wird er in einem Abstand von 100 cm zum Heizgerät (Herd, Kamin, Boiler) montiert, was die Bedienung vereinfacht.
2. Die Rohr-zu-Rohr-Methode basiert auf der Kombination des Absperrschiebers mit den übrigen Elementen des Heizsystems ohne Verwendung zusätzlicher Befestigungselemente.
3. Einbau des Ventils direkt in die Lüftungsleitung. Der Zweck einer solchen Manipulation ist ein völlig anderer. Das Ventil wird mehr benötigt, um die Kanäle vor dem Eindringen von Fremdkörpern, Schmutz, Regen und Tieren zu schützen.Dies geschieht zum Schutz des Lüftermotors.

Wenn Sie ein Ventil einbauen müssen, gibt es zwei Vorgehensweisen. Die erste besteht darin, einfach ein Kit zu kaufen und die Installation gemäß den Anweisungen des Herstellers selbst durchzuführen. Die zweite besteht darin, selbst eine Schornsteinklappe herzustellen. Wir werden Optionen in Betracht ziehen, um sowohl ein rotierendes als auch ein horizontales Gerät zu erstellen.

Wie man einen Absperrschieber mit eigenen Händen herstellt

Überlegen Sie, wie Sie beide Optionen für Schornsteinventile herstellen können - einziehbar und drehbar. Jeder von ihnen hat seine eigenen Herstellungs- und Installationsnuancen. Beginnen wir mit der einziehbaren Ansicht.

Vorbereitung von Materialien und Werkzeugen

Um das einfachste Modell eines einziehbaren Tors zu erstellen, ist verzinkter Stahl geeignet. Es ist leicht, dank seiner glatten Oberfläche lässt es sich leicht von Ruß reinigen, und bei Bedarf kann das bewegliche Teil einfach ausgetauscht werden.

Millimeterstahl ist nicht geeignet, da er sich leicht verbiegt, und wenn er verformt ist, lässt sich die Platte nur schwer in den Schornstein schieben. Die minimale Blechdicke beträgt 1,5 mm und vorzugsweise 2–2,5 mm

Die Hauptwerkzeuge sind ein Schweißgerät, Elektroden, eine Schleifmaschine, eine Metallschere (wir wählen je nach Blechdicke), ein Bohrer mit Schleifscheibe, Metallbohrer, eine Feile. Gearbeitet wird am besten auf einer Werkbank mit Schraubstock. Sie benötigen unter anderem ein Blatt Papier für die Schablone, ein Maßband, einen Marker.

Erstellen eines Diagramms (Zeichnung)

Die Dimensionierung muss ernst genommen werden, da bereits wenige Millimeter zu einer Fehlfunktion des Schornsteins führen können. Um die Abmessungen des Rahmens herauszufinden, sollten Sie den Querschnitt des Schornsteinkanals mit einem Maßband messen - er stimmt mit den Abmessungen der Innenseite des Rahmens überein.Addieren Sie zu diesem Wert an drei Seiten 20-30 mm hinzu und berechnen Sie die Außenseite des Rahmens.

Zeichnung eines Dämpfers mit Drahtrahmen. Ein Drahtrahmen lässt sich schwieriger am Mauerwerk befestigen als ein Profil mit flachen, breiten Seiten.

Damit das Ventil leicht und mühelos herausgleitet, sollte es etwas schmaler sein als die Breite des Rahmens (unter Berücksichtigung der Außenseiten). Um die Berechnungen zu vereinfachen, müssen Sie ein Konstruktionsdiagramm zeichnen und alle möglichen Abmessungen angeben, damit Sie in Zukunft bei der Arbeit mit Metall danach navigieren können.

Bei Metallrohren kombinieren sie normalerweise das Design eines flachen Dämpfers mit einem senkrecht angeordneten Schornsteinfragment.

Konstruktionsmaße für ein rechteckiges Rohr. Die Klappe muss den Schornstein vollständig blockieren, aber gleichzeitig kleine Löcher für den Luftdurchtritt haben, die mit einem Bohrer oder einem Spalt gebohrt werden

Für gemauerte Schornsteine ​​​​reicht ein flacher Rahmen aus Draht oder ein Profil mit einem Ventil, das sich entlang von Führungen (zwei parallele Seiten) bewegt.

Teile markieren und schneiden

Nachdem wir die genauen Abmessungen ermittelt haben, schneiden wir den Rahmen für das Tor aus. Wenn der Schornstein klein ist (z. B. in einem Badehaus oder in einer Sommerküche), können Sie einen dicken Draht verwenden, indem Sie ihn in Form des Buchstabens P biegen.

Ein detaillierterer Rahmen ist ein starkes Eckprofil. Dazu schneiden wir einen Streifen aus Stahlblech und biegen ihn in einem Winkel von 90º entlang. Um dem Profil die gewünschte Form zu geben, schneiden wir an den Stellen, an denen die Ecken markiert sind, eine der Ebenen. Beim Biegen bekommen wir einen Rahmen. Wir schweißen die Stellen der Falten.

Als nächstes schneiden Sie den Verschluss selbst aus. Sie sollte ca. 5-10 mm schmaler sein als die Rahmenbreite. Wir passen die Länge so an, dass im geschlossenen Zustand nur ein kleines Fragment des Ventils herausschaut.Sie können es auf verschiedene Arten dekorieren: in Form eines Ohrs mit einem Loch oder nur einer gefalteten Kante.

Wir reinigen die Kanten des geschnittenen Tors mit einer Scheibe, damit der Schließ- / Öffnungsvorgang leicht und geräuschlos erfolgt. Details können nicht gemalt werden.

Schritte zum Einbau des Ventils

Das Foto zeigt die Phasen der Installation eines werkseitig hergestellten Tors. Nach dem gleichen Prinzip wird ein selbstgebautes Gerät montiert.

Bildergalerie
Foto von
Entsprechend dem Schema des Ofengeräts bestimmen wir den Einbauort des Schiebers und markieren die zu schneidenden Steine

Wir nehmen die Ziegelsteine ​​heraus, die als Grundlage für die Montage des Dämpfers dienen, und schneiden sie mit einer Schleifmaschine auf die Größe des Torrahmens zu

Zur Befestigung des Ventils verwenden wir Mauermörtel. Wir bringen es am Installationsort und dann von oben an den Rändern des Rahmens an

Das Ventil "stand" auf gleicher Höhe mit den restlichen Ziegeln, so dass dem weiteren Mauerwerk keine Hindernisse entgegenstehen, es wird in der üblichen Weise ausgeführt - gemäß dem Bestellschema

Schritt 1 - Bestimmen Sie den Installationsort

Schritt 2 - Ziegel um den Umfang des Lochs schneiden

Schritt 3 - Pflanzen Sie das Tor auf die Lösung

Schritt 4 - Mauerwerk über dem Tor

Die Einbauhöhe der Klappe hängt stark von der Bauweise des Ofens ab, bei Saunaöfen ist sie niedriger, bei Heimheizöfen höher. Die minimale Höhe beträgt 0,9-1 m vom Boden, die maximale etwa 2 m.
