Heizsystem mit Naturumlauf: Geräteregeln + Analyse typischer Schemata

Für ein einstöckiges Haus

Das einfachste Einrohrheizungsschema, das seit mehr als einem halben Jahrhundert von Entwicklern verwendet wird, ist Leningradka.

Die Abbildung zeigt eine Skizze einer modernisierten Version von Leningradka mit einer diagonalen Verbindung von Heizkörpern. Die Abbildung zeigt die folgenden Elemente (von links nach rechts):

• Heizungsinstallation. Kessel, die mit festen Brennstoffen, Gas (Erd- oder Flüssiggas) und Strom betrieben werden, sind für die Umsetzung dieses CO geeignet. Theoretisch sind auch Flüssigbrennstoffkessel geeignet, es stellt sich jedoch das Problem, Brennstoff in einem Privathaus zu lagern.
• Sicherheitsgruppe, die aus einem Druckventil, das auf einen bestimmten Druck im System eingestellt ist, einem automatischen Entlüfter und einem Manometer besteht.
• Heizkörper, die über Absperrkugelhähne an das System angeschlossen sind.Nadelausgleichsventile sind in der Brücke zwischen dem Einlass und dem Auslass jedes Heizkörpers installiert.
• Am Rücklauf der Rohrleitung ist ein Membranausdehnungsgefäß installiert, um die Wärmeausdehnung des Kühlmittels auszugleichen.
• Eine Umwälzpumpe, die eine Zwangsbewegung des Kühlmittels durch CO erzeugt.

Nun zu dem, was auf dieser Skizze noch nicht angegeben ist, aber ein unverzichtbares Element für den zuverlässigen Betrieb dieser Schaltung ist. Oben wurde nur die Pumpe erwähnt, jedoch nicht deren Verrohrung angegeben, die drei Kugelabsperrhähne umfasst, zwischen denen ein Grobfilter und eine Pumpe installiert sind. Sehr oft wird eine Pumpengruppe mit einer Verrohrung über eine Brücke mit dem CO verbunden und bildet so einen Bypass.

Oft fragen Entwickler, ob sie es brauchen Bypass in einer Einrohr-Heizungsanlage? Die Sache ist, dass dieses CO-System autark und effizient ist. Aber im Falle eines Stromausfalls stoppt die Umwälzpumpe und die Bewegung des Kühlmittels stoppt. Ein Bypass ist optional, aber es ist besser, ihn zu bauen, um im Notfall von der erzwungenen auf die natürliche Zirkulation des Kühlmittels umzuschalten.

In Bezug auf die Rohrleitung: Da die Temperatur am Ausgang des Kessels 80 ° C erreichen kann, wird empfohlen, verstärkte Polypropylenrohre mit dem erforderlichen Durchmesser für den Leningradka-Kreislauf zu verwenden. Warum verstärkt? Die Sache ist, dass Polymerrohre ziemlich billig und praktisch sind, sie sind einfach zu installieren und haben eine geringe Masse. Aber Polymerrohre ändern ihre Länge, wenn sie erhitzt werden. Verstärktes Polymer leidet nicht an einer solchen „Krankheit“.

Tipp: Obwohl diese Version des CO eine automatische Entlüftung vorsieht, gibt es Fälle, in denen der Kreislauf entlüftet werden muss. Um dieses Problem zu lösen, wird empfohlen, Mayevsky-Hähne an Heizkörpern zu verwenden.

Diagramme geschlossener Systeme

Die folgenden Arten der Verkabelung werden zum Heizen von Land- und Landhäusern verwendet:

1. Einzelrohr. Alle Heizkörper sind an eine einzige Leitung angeschlossen, die um den Umfang des Raums oder Gebäudes verläuft. Da sich heißes und gekühltes Kühlmittel durch dasselbe Rohr bewegen, erhält jede nachfolgende Batterie weniger Wärme als die vorherige.
2. Zweirohr. Hier tritt erhitztes Wasser durch eine Leitung in die Heizgeräte ein und durch die zweite Leitung aus. Die gebräuchlichste und zuverlässigste Option für Wohngebäude.
3. Assoziiert (Tikhelmans Schleife). Wie bei Zweirohren fließt nur gekühltes Wasser in die gleiche Richtung wie heißes Wasser und fließt nicht in die entgegengesetzte Richtung zurück (siehe Diagramm unten).
4. Kollektor oder Strahl. Jede Batterie erhält Kühlmittel durch eine separate Rohrleitung, die mit einem gemeinsamen Kamm verbunden ist.

Horizontale Einrohrverkabelung (Leningradka)

Ein horizontales Einrohrschema rechtfertigt sich in einstöckigen Häusern mit einer kleinen Fläche (bis zu 100 m²), in denen 4-5 Heizkörper heizen. Sie sollten nicht mehr an einen Zweig anschließen, da die letzten Batterien zu kalt werden. Die Option mit vertikalen Steigleitungen eignet sich für ein Gebäude mit 2-3 Stockwerken, aber bei der Implementierung muss fast jeder Raum mit Rohren abgedeckt werden.

Einrohrschema mit Top-Verkabelung und vertikalen Steigleitungen

Die Zweirohrschaltung mit Sackgassen (am Anfang des Artikels gezeigt) ist recht einfach, zuverlässig und wird eindeutig zur Verwendung empfohlen.Wenn Sie Eigentümer eines Ferienhauses mit einer Fläche von bis zu 200 m² und einer Höhe von 2 Stockwerken sind, führen Sie die Verkabelung des Stromnetzes mit Rohren mit einem Durchflussquerschnitt von DN 15 und 20 (Außendurchmesser - 20 und 25 mm) und für den Anschluss von Heizkörpern nehmen Sie DN 10 (außen - 16 mm).

Durchgangsschema der Wasserbewegung (Tichelmannsche Schleife)

Die Tichelman-Schleife ist hydraulisch am besten ausbalanciert, aber schwieriger zu installieren. Rohrleitungen müssen um die Räume oder das ganze Haus herum verlegt und unter den Türen hindurchgeführt werden. Tatsächlich kostet eine „Fahrt“ mehr als eine Fahrt mit zwei Rohren, und das Ergebnis wird ungefähr gleich sein.

Das Balkensystem ist auch einfach und zuverlässig, außerdem ist die gesamte Verkabelung erfolgreich im Boden verborgen. Der Anschluss der nächstgelegenen Batterien an den Kamm erfolgt mit 16-mm-Rohren, die entfernten mit 20 mm. Der Durchmesser der Leitung vom Kessel beträgt 25 mm (DN 20). Der Nachteil dieser Option - der Preis der Kollektoreinheit und die Komplexität der Installation bei der Verlegung von Autobahnen, wenn der Bodenbelag bereits fertig ist.

Schema mit individuellem Anschluss der Batterien an den Kollektor

Regeln für die Auswahl und Installation von Rohren

Die Wahl zwischen Stahl- oder Polypropylenrohren für eine beliebige Zirkulation erfolgt nach dem Kriterium ihrer Verwendung für Warmwasser sowie unter dem Gesichtspunkt des Preises, der Montagefreundlichkeit und der Lebensdauer.

Der Versorgungssteig wird aus einem Metallrohr montiert, da Wasser mit der höchsten Temperatur durch ihn fließt und im Falle einer Ofenheizung oder einer Fehlfunktion des Wärmetauschers Dampf durchtreten kann.

Beim Naturumlauf muss ein etwas größerer Rohrdurchmesser verwendet werden als beim Einsatz einer Umwälzpumpe. Normalerweise für die Raumheizung bis zu 200 qm.m, der Durchmesser des Beschleunigungsverteilers und des Rohrs am Einlass des Rücklaufs zum Wärmetauscher beträgt 2 Zoll.

Dies liegt an der im Vergleich langsameren Wassergeschwindigkeit Option Zwangsumlauf, was zu folgenden Problemen führt:

• Verringerung der pro Zeiteinheit von der Quelle an den beheizten Raum übertragenen Wärmemenge;
• das Auftreten von Verstopfungen oder Luftstaus, die ein geringer Druck nicht bewältigen kann.

Besonderes Augenmerk muss bei der Verwendung von Naturumlauf mit einem Bodenversorgungsschema auf das Problem der Luftabfuhr aus dem System gelegt werden. Es kann nicht vollständig durch den Ausgleichsbehälter aus dem Kühlmittel entfernt werden, weil

Kochendes Wasser tritt zuerst durch eine tiefer liegende Leitung in die Geräte ein.

Bei der Zwangsumwälzung treibt der Wasserdruck die Luft zum Luftsammler, der am höchsten Punkt des Systems installiert ist - ein Gerät mit automatischer, manueller oder halbautomatischer Steuerung. Mit Hilfe von Mayevsky-Kränen wird hauptsächlich die Wärmeübertragung eingestellt.

In Gravitationsheizungsnetzen mit einer Versorgung unterhalb der Geräte werden Mayevsky-Hähne direkt zum Entlüften verwendet.

Alle modernen Heizkörper verfügen über Luftauslassvorrichtungen. Um die Bildung von Stöpseln im Kreislauf zu verhindern, können Sie daher ein Gefälle herstellen und Luft zum Heizkörper treiben

Die Luft kann auch über Entlüftungsöffnungen entfernt werden, die an jeder Steigleitung oder an einer Oberleitung installiert sind, die parallel zum Hauptnetz des Systems verläuft. Aufgrund der beeindruckenden Anzahl an Abluftgeräten werden Schwerkraftkreisläufe mit geringerer Verkabelung äußerst selten eingesetzt.

Bei einem niedrigen Druck kann eine kleine Luftschleuse das Heizsystem vollständig stoppen. So ist es laut SNiP 41-01-2003 nicht erlaubt, Rohrleitungen von Heizungsanlagen ohne Gefälle bei einer Wassergeschwindigkeit von weniger als 0,25 m / s zu verlegen.

Bei Naturumlauf sind solche Geschwindigkeiten unerreichbar. Daher ist es neben der Vergrößerung des Rohrdurchmessers erforderlich, konstante Neigungen zu beachten, um Luft aus dem Heizsystem zu entfernen. Die Neigung ist mit einer Rate von 2-3 mm pro 1 Meter ausgelegt, in Wohnungsnetzen erreicht die Neigung 5 mm pro laufendem Meter einer horizontalen Linie.

Das Zulaufgefälle erfolgt in Richtung des Wasserflusses, so dass die Luft zum Ausdehnungsgefäß oder Entlüftungssystem strömt, das sich oben im Kreislauf befindet. Ein Gegengefälle ist zwar möglich, jedoch muss in diesem Fall zusätzlich ein Entlüftungsventil eingebaut werden.

Das Gefälle der Rücklaufleitung erfolgt in der Regel in Richtung des Kaltwassers. Dann fällt der untere Punkt der Kontur mit dem Einlass des Rücklaufrohrs zum Wärmeerzeuger zusammen.

Die gebräuchlichste Kombination aus Vorlauf- und Rücklaufneigungsrichtung zur Entnahme Lufteinschlüsse aus Wasserkreislauf mit Naturumlauf

Bei der Installation eines warmen Fußbodens auf kleinem Raum in einem Kreislauf mit natürlicher Zirkulation muss verhindert werden, dass Luft in die engen und horizontalen Rohre dieses Heizsystems eindringt. Vor der Fußbodenheizung muss ein Luftabzug platziert werden.

Rohrauswahl

Auch die Materialwahl wird stark vom Heizkessel beeinflusst, da bei festen Brennstoffen Stahl, verzinkte Rohre bzw Produkte aus Edelstahl, aufgrund der hohen Temperatur des Arbeitsmediums.

Metall-Kunststoff- und verstärkte Rohre erfordern jedoch die Verwendung von Fittings, die den Abstand erheblich verengen. Verstärkte Polypropylenrohre sind bei einer Betriebstemperatur von 70 ° C und einer Spitzentemperatur von 95 ° C eine ideale Option.

Produkte aus speziellem PPS-Kunststoff haben eine Betriebstemperatur von 95 °C und eine Spitzentemperatur von bis zu 110 °C, wodurch sie in einem offenen System verwendet werden können.

So wählen Sie eine Heizungspumpe aus

Am besten geeignet für den Einbau sind spezielle geräuscharme Kreisel-Umwälzpumpen mit geraden Schaufeln. Sie erzeugen keinen übermäßig hohen Druck, sondern drücken das Kühlmittel und beschleunigen seine Bewegung (der Arbeitsdruck eines einzelnen Heizsystems mit Zwangsumlauf beträgt 1-1,5 atm, das Maximum beträgt 2 atm). Einige Pumpenmodelle haben einen eingebauten Elektroantrieb. Solche Geräte können direkt in das Rohr eingebaut werden, sie werden auch "nass" genannt, und es gibt Geräte vom "trockenen" Typ. Sie unterscheiden sich nur in den Installationsregeln.

Bei Installation jeder Art von Umwälzpumpe Wünschenswert ist eine Installation mit Bypass und zwei Kugelhähnen, die es ermöglicht, die Pumpe zur Reparatur/Austausch ohne Abschalten der Anlage auszubauen.

Es ist besser, die Pumpe mit einem Bypass anzuschließen - damit sie repariert / ausgetauscht werden kann, ohne das System zu zerstören

Durch die Installation einer Umwälzpumpe können Sie die Geschwindigkeit des Kühlmittels einstellen, das sich durch die Rohre bewegt. Je aktiver sich das Kühlmittel bewegt, desto mehr Wärme trägt es, wodurch sich der Raum schneller aufheizt. Nachdem die eingestellte Temperatur erreicht ist (abhängig von den Fähigkeiten des Kessels und / oder den Einstellungen wird entweder der Erwärmungsgrad des Kühlmittels oder die Luft im Raum überwacht), ändert sich die Aufgabe - es ist erforderlich, die eingestellte Temperatur beizubehalten und die Durchflussmenge sinkt.

Bei einer Zwangsumlaufheizung reicht es nicht aus, den Pumpentyp zu bestimmen

Es ist wichtig, seine Leistung zu berechnen. Dazu müssen Sie zunächst den Wärmeverlust der zu beheizenden Räumlichkeiten / Gebäude kennen

Sie werden anhand der Verluste in der kältesten Woche ermittelt. In Russland werden sie von öffentlichen Versorgungsunternehmen normalisiert und installiert. Sie empfehlen die Verwendung der folgenden Werte:

• bei ein- und zweistöckigen Häusern betragen die Verluste bei der niedrigsten saisonalen Temperatur von -25 ° C 173 W / m 2. bei -30 ° C betragen die Verluste 177 W / m 2;
• mehrstöckige Gebäude verlieren von 97 W / m 2 bis 101 W / m 2.

Basierend auf bestimmten Wärmeverlusten (mit Q bezeichnet) können Sie die Pumpenleistung mit der Formel ermitteln:

c ist die spezifische Wärmekapazität des Kühlmittels (1,16 für Wasser oder ein anderer Wert aus den Begleitpapieren für Frostschutzmittel);

Dt ist die Temperaturdifferenz zwischen Vorlauf und Rücklauf. Dieser Parameter hängt von der Art des Systems ab und beträgt: 20 o C für herkömmliche Systeme, 10 o C für Niedertemperatursysteme und 5 o C für Fußbodenheizungssysteme.

Der resultierende Wert muss in Leistung umgerechnet werden, wofür er durch die Dichte des Kühlmittels bei Betriebstemperatur dividiert werden muss.

Grundsätzlich ist es möglich, sich bei der Wahl der Pumpenleistung für die Zwangsumwälzung der Heizung an gemittelten Normen zu orientieren:

• bei Systemen, die eine Fläche von bis zu 250 m 2 beheizen. Verwenden Sie Einheiten mit einer Kapazität von 3,5 m 3 / h und einem Kopfdruck von 0,4 atm;
• für eine Fläche von 250 m 2 bis 350 m 2 sind eine Leistung von 4-4,5 m 3 /h und ein Druck von 0,6 atm erforderlich;
• Pumpen mit einer Kapazität von 11 m 3 / h und einem Druck von 0,8 atm werden in Heizungsanlagen für eine Fläche von 350 m2 bis 800 m2 installiert.

Sie müssen jedoch berücksichtigen, dass je schlechter das Haus isoliert ist, desto mehr Leistung der Ausrüstung (Kessel und Pumpe) erforderlich sein kann und umgekehrt - in einem gut isolierten Haus die Hälfte der angegebenen Werte \u200bkann erforderlich sein. Diese Daten sind durchschnittlich. Das Gleiche gilt für den von der Pumpe erzeugten Druck: Je schmaler die Rohre und je rauer ihre Innenfläche (je höher der hydraulische Widerstand des Systems), desto höher sollte der Druck sein. Die vollständige Berechnung ist ein komplexer und langweiliger Prozess, der viele Parameter berücksichtigt:

Die Leistung des Kessels hängt von der Fläche des beheizten Raums und dem Wärmeverlust ab.

• Beständigkeit von Rohren und Armaturen (lesen Sie hier, wie Sie den Durchmesser von Heizungsrohren auswählen);
• Rohrleitungslänge und Kühlmitteldichte;
• Anzahl, Fläche und Art der Fenster und Türen;
• das Material, aus dem die Wände bestehen, ihre Isolierung;
• Wandstärke und Isolierung;
• das Vorhandensein / Fehlen eines Kellers, Kellers, Dachbodens sowie der Grad ihrer Isolierung;
• Art des Daches, Zusammensetzung des Dachkuchens usw.

Generell ist die wärmetechnische Berechnung eine der schwierigsten in der Region. Wenn Sie also genau wissen möchten, welche Leistung Sie als Pumpe in der Anlage benötigen, bestellen Sie eine Berechnung bei einem Fachmann. Wenn nicht, wählen Sie basierend auf durchschnittlichen Daten und passen Sie sie je nach Ihrer Situation in die eine oder andere Richtung an. Es muss nur berücksichtigt werden, dass das System bei einer unzureichend hohen Bewegungsgeschwindigkeit des Kühlmittels sehr laut ist. Daher ist es in diesem Fall besser, ein leistungsstärkeres Gerät zu verwenden - der Stromverbrauch ist gering und das System wird effizienter.

Zweirohrschema von Heizungsanlagen

Bei Zweirohrsystemen wird das heiße Kühlmittel dem Kühler zugeführt und das gekühlte Kühlmittel durch zwei verschiedene Rohrleitungen der Heizsysteme aus dem Kühler entfernt.

Es gibt mehrere Optionen für Zweirohrsysteme: klassisch oder Standard, Passing, Fan oder Beam.

Klassische Zweirohrverkabelung

Das klassische Zweirohr-Schaltbild der Heizungsanlage.

Im klassischen Schema ist die Bewegungsrichtung des Kühlmittels in der Zuleitung entgegengesetzt zur Bewegung in der Rückleitung. Dieses Schema ist in modernen Heizsystemen sowohl in mehrstöckigen Gebäuden als auch in privaten Einzelgebäuden am häufigsten. Mit dem Zweirohrschema können Sie das Kühlmittel ohne Temperaturverlust gleichmäßig auf die Heizkörper verteilen und die Wärmeübertragung in jedem Raum effektiv regulieren, auch automatisch durch Verwendung von Thermostatventilen mit installierten Thermoköpfen.

Ein solches Gerät hat eine Zweirohrheizung in einem mehrstöckigen Gebäude.

Überholschema oder "Tichelman-Schleife"

Zugehöriger Heizungsschaltplan.

Das zugehörige Schema ist eine Variation des klassischen Schemas mit dem Unterschied, dass die Bewegungsrichtung des Kühlmittels im Vor- und Rücklauf gleich ist. Dieses Schema wird in Heizsystemen mit langen und entfernten Abzweigungen verwendet. Durch die Verwendung eines Durchgangsschemas können Sie den hydraulischen Widerstand des Zweigs verringern und das Kühlmittel gleichmäßig auf alle Kühler verteilen.

Lüfter (Strahl)

Das Lüfter- oder Balkenschema wird im mehrstöckigen Bau für die Wohnungsheizung mit der Möglichkeit der Installation in jeder Wohnung verwendet Wärmezähler (Wärmezähler) und im privaten Wohnungsbau in Anlagen mit geschossweiser Verrohrung.Bei einem fächerförmigen Schema in einem mehrstöckigen Gebäude wird auf jeder Etage ein Kollektor mit Ausgängen zu allen Wohnungen einer separaten Rohrleitung und einem installierten Wärmezähler installiert. Dadurch kann jeder Wohnungseigentümer nur die verbrauchte Wärme berücksichtigen und bezahlen.

Lüfter bzw Strahlungsheizung.

In einem Privathaus wird ein Fächermuster für die Bodenverteilung von Rohrleitungen und für den Strahlanschluss jedes Heizkörpers an einen gemeinsamen Kollektor verwendet, dh an jeden Heizkörper wird ein separates Vor- und Rücklaufrohr vom Kollektor angeschlossen. Mit dieser Anschlussart können Sie das Kühlmittel möglichst gleichmäßig auf die Heizkörper verteilen und die hydraulischen Verluste aller Elemente des Heizsystems reduzieren.

Woraus besteht das Heizsystem?

Aus dem Namen selbst - einem Wasserheizsystem - wird deutlich, dass für seinen Betrieb Wasser benötigt wird. In diesem Fall handelt es sich um ein Kühlmittel, das ständig in einem geschlossenen Kreislauf zirkuliert. Wasser wird in einem speziellen Kessel erhitzt und dann - durch Rohre - zum Hauptheizelement geleitet, bei dem es sich um ein "Warmboden" -System oder um Heizkörper handeln kann.

Natürlich können Sie für einen besseren, sichereren und wirtschaftlicheren Betrieb des Systems eine Vielzahl von Zusatzgeräten verwenden. Das einfachste Warmwasserbereitungssystem sieht jedoch so aus:

Die Hauptelemente des Heizsystems

Heizsysteme können nach dem Prinzip des Kühlmittelkreislaufs unterschieden werden:

• Warmwasserbereitung mit Zwangsumlauf;
• mit natürlich.

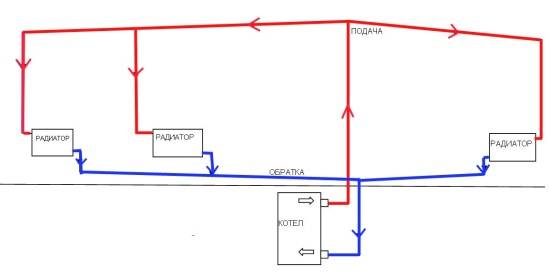

Natürliches Kreislaufsystem

Ein System mit natürlichem Kreislauf ist ein perfektes Beispiel für die Nutzung der elementaren Gesetze der Physik durch den Menschen. Das Funktionsprinzip ist eigentlich einfach - die Bewegung des Kühlmittels in den Rohren erfolgt aufgrund des Unterschieds in der Dichte von kaltem und heißem Wasser.

Heizsystem mit Naturumlauf

Das heißt, das im Kessel erhitzte Kühlmittel wird leichter, seine Dichte nimmt ab. Heißes Wasser wird durch das eintretende kalte Kühlmittel aus dem Boiler verdrängt und strömt leicht durch das zentrale Steigrohr. Und von dort - zu den Heizkörpern. Dort gibt das Kühlmittel seine Wärme ab, kühlt ab und kehrt, nachdem es seine frühere Schwere und Dichte wiedererlangt hat, durch die Rücklaufrohre zum Heizkessel zurück und verdrängt einen neuen Teil des heißen Kühlmittels aus diesem. Und dieser Kreislauf wiederholt sich endlos.

Um selbstständig ein Wasserheizsystem mit natürlicher Zirkulation des Kühlmittels zu erstellen, ist es wichtig, sich an einige einfache Regeln zu erinnern. Zunächst sollten Sie Rohre mit dem am besten geeigneten Durchmesser für die Erstellung einer zentralen Steigleitung auswählen und außerdem den erforderlichen Neigungswinkel bei der Rohrverlegung beachten. Das natürliche Kreislaufsystem hat jedoch auch mehrere erhebliche Nachteile.

Zuallererst die Notwendigkeit, Schwermetallrohre zu verwenden (Schwierigkeiten treten bei der Installation auf). Darüber hinaus schließt ein solches System die Möglichkeit aus, das Heizniveau jedes einzelnen Raums zu regulieren. Ein weiterer Nachteil des Systems kann als hoher Kraftstoffverbrauch bezeichnet werden.

Das natürliche Kreislaufsystem hat jedoch auch mehrere erhebliche Nachteile. Zuallererst die Notwendigkeit, Schwermetallrohre zu verwenden (Schwierigkeiten treten bei der Installation auf).Darüber hinaus schließt ein solches System die Möglichkeit aus, das Heizniveau jedes einzelnen Raums zu regulieren. Ein weiterer Nachteil des Systems ist ein hoher Kraftstoffverbrauch.

System mit Zwangsumlauf des Kühlmittels

Heizsystem mit Zwangsumlauf des Kühlmittels

Eine Besonderheit dieser Art von System ist die obligatorische Ergänzung einer Umwälzpumpe. Er trägt zur Bewegung des Kühlmittels durch die Rohre bei. Das Systemdiagramm sieht so aus:

Einer der Hauptvorteile eines Zwangsumlaufsystems besteht darin, dass eine solche Warmwasserbereitung mit Strom es ermöglicht, das Druckniveau in jedem Heizkörper durch spezielle Ventile zu steuern - somit wird auch das Heizniveau des Raums gesteuert. Diese Tatsache ermöglicht es, bis zu einem gewissen Grad die Kraftstoffmenge zu reduzieren, die zum Erhitzen des Kühlmittels verwendet wird.

Der Nachteil des Systems ist seine Energieabhängigkeit. Für den Fall, dass es bei Ihnen zu Hause zu Überspannungen oder Stromausfällen kommen sollte, wäre die sinnvollste Lösung die Verwendung eines kombinierten Systems, das die Zwangs- und natürliche Zirkulation des Kühlmittels kombiniert.

Installation der Heizungsanlage

Am praktischsten ist die Schaffung einer Zweirohrheizung im Haus. Es besteht aus zwei kombinierten Kreisläufen, von denen sich in einem (Versorgungsleitungen) ein heißes Kühlmittel zu den Kühlern bewegt. Und das gekühlte Wasser vom Kühler kehrt durch den zweiten Kreislauf - die Rücklaufrohre - zum Kessel zurück.

Die Bewegung des Kühlmittels im Heizsystem

Eine Zweirohr-Zwangsumlaufheizung ist eine hervorragende Lösung für jedes Privathaus.Es ermöglicht Ihnen, spezielle Thermostate anzuschließen, mit denen Sie den Heizgrad jedes einzelnen Heizkörpers steuern können. Das System kann mit speziellen Kollektoren ergänzt werden, was es noch effizienter macht.

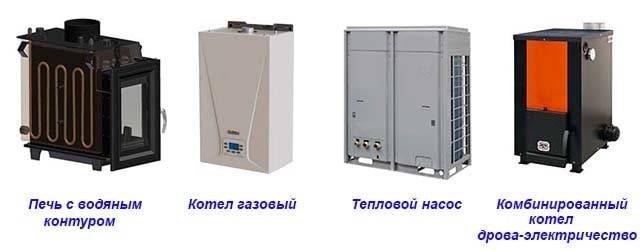

Arten von Kesseln und anderen Warmwasserbereitern

Die Effizienz der Heizung in einem Privathaus hängt von der Installation ab, die das Arbeitsmedium (Wasser) erwärmt. Ein richtig ausgewähltes Gerät erzeugt die Wärmemenge, die für Heizkörper und einen indirekten Heizkessel (falls vorhanden) erforderlich ist, wodurch Energie gespart wird.

Autonomes Wassersystem kann betrieben werden durch:

• ein Heißwasserkessel, der einen bestimmten Brennstoff verwendet - Erdgas, Brennholz, Kohle, Dieselkraftstoff;
• Elektroboiler;
• Holzöfen mit Wasserkreislauf (Metall oder Ziegel);
• Wärmepumpe.

Am häufigsten werden Kessel verwendet, um die Heizung in Hütten zu organisieren - Gas, Elektro und feste Brennstoffe. Letztere werden nur in der Bodenversion hergestellt, der Rest der Wärmeerzeuger - Wand und stationär. Dieselaggregate werden seltener eingesetzt, der Grund ist der hohe Kraftstoffpreis. Wie Sie den richtigen Warmwasserboiler auswählen, erfahren Sie in einem ausführlichen Ratgeber.

Eine Ofenheizung in Kombination mit Wasserregistern oder modernen Heizkörpern ist eine gute Lösung für Hüttenheizung, eine Garage und ein kleines Wohnhaus mit einer Fläche von 50-100 m². Nachteil - der im Inneren des Ofens platzierte Wärmetauscher erhitzt das Wasser unkontrolliert

Um ein Sieden zu vermeiden, ist es wichtig, für eine Zwangsumwälzung im System zu sorgen

Modernes Schwerkraftsystem ohne Pumpeinheit, angetrieben durch Wasserkreislauf des Ziegelofens

Wärmepumpen sind in den Ländern der ehemaligen Sowjetunion nicht weit verbreitet.Die Gründe:

• das Hauptproblem sind die hohen Ausrüstungskosten;
• Aufgrund des kalten Klimas sind Luft-Wasser-Geräte einfach ineffizient;
• geothermische Systeme "Land - Wasser" sind schwierig zu installieren;
• Elektronikeinheiten und Kompressoren von Wärmepumpen sind sehr teuer in Reparatur und Wartung.

Aufgrund des hohen Preises beträgt die Amortisationszeit der Geräte mehr als 15 Jahre. Aber die Effizienz der Anlagen (3-4 kW Wärme pro 1 Kilowatt verbrauchter Elektrizität) zieht Handwerker an, die versuchen, hausgemachte Analoga aus alten Klimaanlagen zusammenzubauen.

Wie Sie die einfachste Version einer Wärmepumpe mit Ihren eigenen Händen herstellen, sehen Sie im Video:
