So funktioniert der Pumpenschaltschrank

Modelle

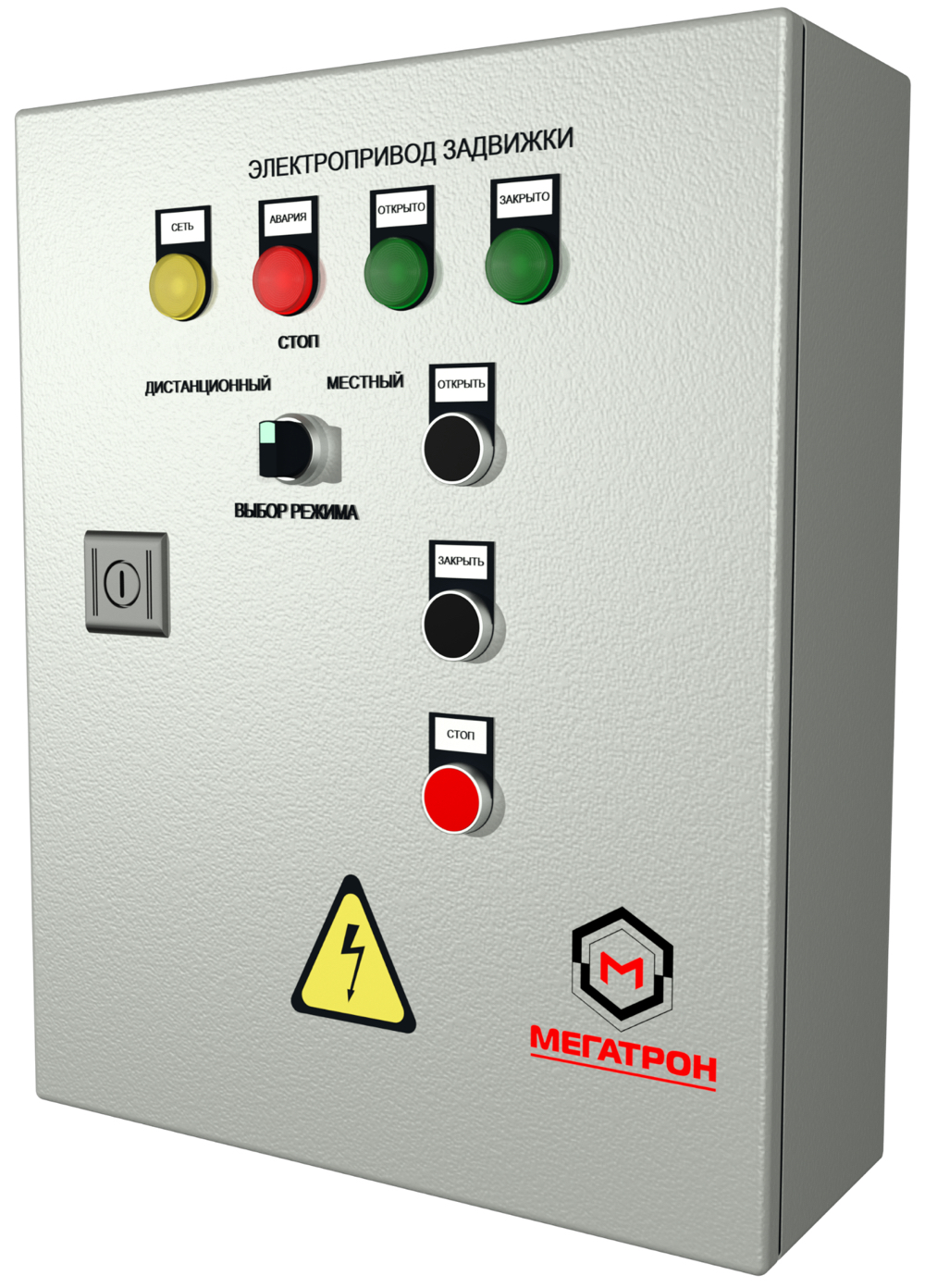

Der Aufbau von Rauchabzugsschaltschränken ist recht einfach - das sind aufklappbare Metallgehäuse mit abschließbaren Türen.

An der Außenseite des Produkts befinden sich Anzeigetafeln, die das Vorhandensein von Strom, die Einbeziehung des Automatikmodus, den Start von Rauchabzugs- / Luftzufuhrventilatoren, Brandschutzklappen signalisieren; andere Aktoren, Mechanismen, die Teil des Schaltschranks sind.

Darüber hinaus ist am Gehäuse des Produkts ein Druckknopf / Kippschalter zum manuellen Starten des Geräts angebracht, wodurch der automatische / ferngesteuerte Startmodus dupliziert wird.

Unter den bekannten Marken von Fertigungsunternehmen, die Schaltschränke herstellen, die bei Spezialisten für Konstruktions-, Installations- und Inbetriebnahmeorganisationen, Wartungsdiensten von Anlagen nachgefragt und beliebt sind, sollten mehrere Produktmodelle unterschieden werden:

• Brandschutzgeräte der Shkval-200-Serie, hergestellt von der Firma VEZA aus Moskau, sind für Abgas- und Versorgungsanlagen von Rauchschutzsystemen für Objekte ausgelegt.
• Shkval-200-Schränke steuern bis zu 4 Lüfter mit jeweils bis zu 11 kW, bis zu 4 normalerweise geschlossene Brandschutzklappen und überwachen kontinuierlich die Kontinuität der Kommunikationsleitungen zwischen dem Schaltschrank, Lüftermotoren, Brandschutzklappen, Alarm- / Feuerlöschgeräten.
• Die Produktlinie Shkval-200 umfasst sieben von 211 bis 234 nummerierte Modelle mit unterschiedlichen Konfigurationen von Steuereinheiten, die die Verwendung dieser Ausrüstung für alle modernen Designlösungen für den Bau von Rauchabzugssystemen für geschützte Objekte ermöglichen.
• Das renommierte Unternehmen "Bolid", das fast die gesamte Palette der Ausrüstung für Sicherheitssysteme herstellt, produziert Modelle von Standard-Steuer- und Startschränken mit einer Linie von ShKP-4 bis ShKP-250, wobei die Zahl die Leistung des gesteuerten Elektromotors angibt in kW.

• Wandschränke sind für den Betrieb als Teil von Rauchabzugsanlagen, Wasserlöschanlagen zur Steuerung von 1 Elektromotor von Ventilatoren, Feuerlöschpumpen, Stellantrieben bestimmt.
• Schrankabmessungen - von 400 x 400 x 170 bis 1000 x 500 x 350 mm, Produktgewicht - von 20 bis 70 kg. Schutzart - von IP 30 bis IP
• Die Trägheit beim Einschalten nach dem Befehlssignal beträgt nicht mehr als 1 s. Die Betriebstemperatur der Schränke liegt zwischen -30 und 50 °C, bei einer Luftfeuchtigkeit von bis zu 98 % bei 25 °C.
• Rauchschutz-Schaltschränke / Rauchabzugs-Automatisierungstafeln des Herstellers Efficient Ventilation aus Moskau, deren Zweck es ist, asynchrone Elektromotoren von Rauchabzugs- und / oder Luftzufuhrventilatoren sowie Brandschutzklappen im automatischen / manuellen Modus zu steuern, nach Erhalt a Befehl von Alarmgeräten, Löschen.
• Typische Produkte der Firma sind eine aufklappbare Rauchabzugszentrale, hergestellt in einem Metallgehäuse, mit einer abschließbaren Tür, mit einer unteren Zuführung von Stromkabel, Schaltdrähten 12/24 V. Steuerung von 1 Ventilator der einen oder anderen Art mit einem Leistung von 5,5 bis 45 kW, Ventil.
• Spannung ~ 380/220 V, 50 Hz; Schutzart - von IP 33 bis IP 66, je nach anstehenden Einsatzbedingungen, auch in feuchten, staubigen Räumen. Betriebstemperaturbereich - von 0 bis 50 ℃, mit der Möglichkeit der Erwärmung im Inneren des Produktkörpers - von -40 bis 50 ℃.
• Das Unternehmen fertigt nach Maß Steuerschränke für Gruppen von Rauchabzugs- / Zuluftventilatoren, Gruppen von Brandschutzklappen, die einen reibungslosen Start von Elektromotoren mit einer Leistung von mehr als 11 kW gewährleisten, einschließlich solcher, die die Steuerung mehrerer Rauchabschnitte am geschützten Objekt ermöglichen.

Alle führenden Fertigungsunternehmen tun dasselbe und fertigen nach technischen Spezifikationen und Designlösungen fast jeden Satz von Steuereinheiten für Ventilatoren, Ventile, Luken, Riegel, Rauchabzugsoberlichter, Schränke / Tafeln, die den Start und den zuverlässigen Betrieb des Rauchabzugs steuern Systeme und Luftversorgung.

Standard Ausrüstung

Der Schaltschrank für eine Tauchpumpe jeglicher Art - Entwässerung, Feuer, Wasser - besteht aus folgenden Elementen:

Schaltschrank für 2 Abwasserpumpen

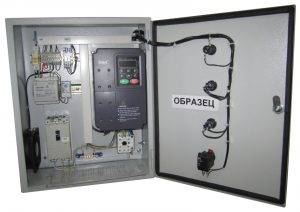

• Gehäuse - eine Standard-Metallbox für die Installation elektrischer Geräte.
• Frontplatte - sie wird auf der Grundlage der Abdeckung (Tür) des Gehäuses erstellt, in die die Tasten "Start" und "Stop" eingebaut sind. Zusätzlich befinden sich auf der Frontseite Betriebsanzeigen (Pumpen und Sensoren) und ein Relais zum Umschalten zwischen Hand- und Automatikbetrieb.
• Phasensteuergerät - es ist am "Eingang" zur Schrankhardware angeschlossen. Es besteht aus drei Sensoren, die die Belastung der Phasen überwachen.
• Schütz - ein Schalter, der die Pumpenklemmen mit Energie versorgt und das Gerät vom Netz trennt.
• Sicherung - ein spezielles Relais mit einem schmelzbaren Element, das die Auswirkungen eines Kurzschlusses ausgleicht. Bei einem Kurzschluss oder „Durchschlag“ brennt das Schmelzelement durch und nicht der Schrankinhalt und die Motorwicklung.
• Steuereinheit - steuert die Betriebsarten der Pumpe. Darüber hinaus sind die obligatorischen Elemente dieses Blocks: ein Pumpenabschaltsensor, ein Pumpen-Ein-Sensor, ein Überlaufsensor. Außerdem werden die Ausgänge (Klemmen) der Sensoren sowohl in den Schacht als auch in den Hydrauliktank eingeführt. Schließlich ist es die Steuereinheit, die den Betrieb des Schützes steuert, der die Pumpe ein- und ausschaltet.Darüber hinaus schaltet sich die Pumpe aus, wenn der Tank überläuft oder der Wasserstand im Brunnen sinkt, und wenn der Wasserstand im Tank sinkt, schaltet sie sich ein. Infolgedessen automatisieren diese Blöcke jedoch den Betrieb des gesamten autonomen Wasserversorgungssystems. Und nach diesem Automatisierungsschema funktionieren sowohl der Schaltschrank für die Entwässerungspumpe als auch der Schaltschrank für den Betrieb der Wasserversorgungseinheit. Schließlich spielt die Rolle des Tanks im Entwässerungssystem dieselbe Klärgrube oder ein Abflussbrunnen.
• Frequenzumrichter - Er steuert die Drehzahl der Welle eines asynchronen Elektromotors und erhöht oder verringert die Drehzahl zum Zeitpunkt des Startens oder Stoppens des Geräts.
• Temperatur- und Drucksensoren - sie sind mit dem Schütz verbunden und verhindern einen Versuch, das Gerät bei unzulässigen Betriebsbedingungen (bei erhöhtem Druck oder Vereisung der Leitung) zu starten.

Eine solche Konfiguration von Schaltschränken wird von den meisten Herstellern solcher Geräte als Grundlage übernommen. Jedes Unternehmen versucht jedoch, seine eigene Designlösung in das Standardschema einzuführen, was die Wettbewerbsfähigkeit des Produkts erhöht.

Schaltschrank für Abwasser- und Entwässerungspumpen Grundfos LC LCD 108

So ist der Grundfos-Pumpenschaltschrank mit Drehzahlregelungssensoren ausgestattet - eine Art Speedbox, die die Wahl einer der Betriebsarten beinhaltet, einschließlich der geräuscharmen "Nacht". Darüber hinaus verfügen Grundfos-Schränke über spezielle Blöcke - Thermorelais, mit deren Hilfe sie auch die in Heizungsanlagen sehr gefragte Vorlauftemperatur im Rohr regeln. Und einige Modelle von Grundfos-Schränken werden ferngesteuert, auch über das Internet.

Auch der Wilo-Pumpenschaltschrank ist wiederum mit modernen Fernbedienungen ausgestattet. Neben dieser Option verfügen Wilo-Schränke aber auch über ganz spezielle Steuerrelais, mit denen Sie den Betrieb der gesamten Anlage im 24-Stunden-Takt „programmieren“ können. Darüber hinaus sind Produkte von Wilo für ihre Frequenzregler bekannt, die den Energieverbrauch von Druckgeräten reduzieren.

In keinem Pumpensteuergerät gibt es solche Einheiten, die von allen Regulierungsbehörden auf Bundesebene vereinbart und genehmigt wurden.

Technischer Support und Service

Einige Schaltschrankfirmen behaupten, dass keine Wartung erforderlich ist. Das ist richtig, aber das Steuergerät muss regelmäßig vom Betreiber überprüft werden. Es gibt eine vom Hersteller vorgegebene Frequenz, die für den korrekten Betrieb aller Geräte unbedingt eingehalten werden muss.

Trennen Sie vor der Inspektion oder dem Austausch von Teilen die Stromversorgung und sichern Sie das Gerät gegen Wiedereinschalten. Sie können die Zuverlässigkeit der Verbindungen unabhängig überprüfen. Eine Liste möglicher Fehler sowie mögliche Lösungen wird in der Regel auch vom Hersteller angegeben.

ShUN auf BestellungEin Schaltschrank für eine Bohrloch- oder Tauchpumpe mit Frequenzumrichter für den Einsatz in industriellen Kesselhäusern, Versorgungsunternehmen oder Privathaushalten, kundenspezifisch nach individueller Spezifikation gefertigt.

Zum Beispiel die einfachste Fehlfunktion - das Licht leuchtet nicht auf und zeigt an, dass das System an ein elektrisches Kabel angeschlossen ist.Es gibt drei mögliche Gründe: Es liegt keine Spannung im Netzwerk an, der Leistungsschalter ist defekt oder die Lampe ist durchgebrannt. Dementsprechend besteht die Lösung des Problems darin, Spannung bereitzustellen, den Schalter oder die Lampe auszutauschen.

Wenn eine Störung auftritt, die Sie nicht selbst beheben können, müssen Sie sich an die Spezialisten der Servicestelle wenden.

Statussignale und Aktoren.

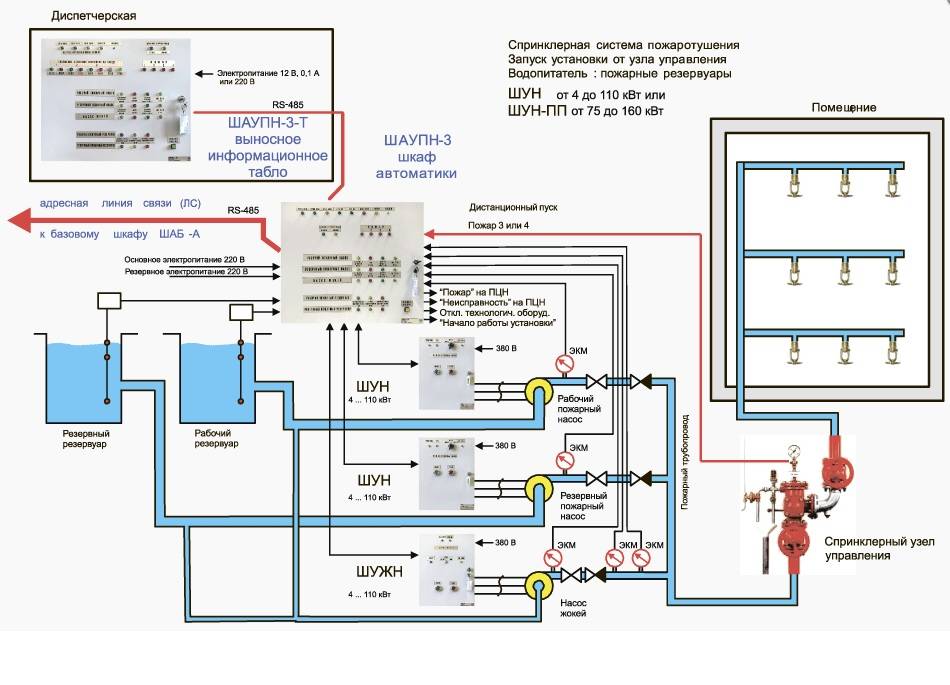

In einer Feuerlöschpumpstation und tatsächlich in einem Wasserfeuerlöschsystem sind eine begrenzte Anzahl von Signalen und mehrere Arten von Betätigungselementen möglich.

Steuersignale - Zustände.

1. Der Druck in der Feuerlöschanlage ist für die Entscheidung über den automatischen Start notwendig.
2. Druck im Verteiler der Feuerlöschpumpe - informiert über die Ausgabe der Feuerlöschpumpe an den Modus.
3. Leitungsdruck der Jockeypumpe - Zum Starten/Stoppen der Jockeypumpe auf niedrigem/hohem Niveau.
4. Wasserstände im Tank - zum Öffnen / Schließen des Ventils zum Füllen des Tanks.
5. Strömungswächter - zur Startbestätigung und Startsignalisierung.
6. Schieberstatus „Offen/Geschlossen“ – zum Stoppen der Schieberbewegung.
7. Start / Stopp von einer Druckknopfstation im Dienstzimmer - für die manuelle, bedingungslose Fernsteuerung.
8. Start von Knöpfen in Brandschutzschränken - für manuelle ferngesteuerte bedingte Steuerung.
9. Statussignal des Richtungssteuerknotens für Sprühflut- und Sprinkleranlagen.
10. Signal zum Starten des Richtungssteuerknotens für das Sprühflutsystem.
11. Nothochdruck im System - zur Signalisierung an das diensthabende Personal.
12. Automatisierungsmodus "Aktiviert / Deaktiviert" - zur kontinuierlichen Überwachung der Startbereitschaft der Pumpstation.
13. Niedriger Eingangsdruck - um Trockenlauf zu verhindern.
14. Die Position der Armaturen (Wasserhahn, Absperrklappe ...) - damit sich die Feuerlöschrichtung nicht versehentlich als blockiert herausstellt.
15. Stromeingangsfehler - zum Umschalten auf den Notstromeingang.
16. Stromkreisfehler - um die Anforderung der Überwachung der Integrität der Stromkreise zu gewährleisten.

Verdammt, Sie können einen ganzen Artikel darüber schreiben, wie Sie all diese Signale empfangen und wie Sie sie verwenden können.

Bei Executive-Geräten ist alles einfacher.

Executive-Geräte - Netzteile.

1. Feuerlöschpumpen - mindestens zwei: Haupt- und Backup.
2. Jockeypumpe, wenn automatischer Start der Pumpstation durch Druck verwendet wird.
3. Steuerknoten – In einem Sintflutsystem muss ein spezieller Steuerknoten zum Starten verwendet werden.
4. Absperrschieber - zum Öffnen der Umgehungsstrecke um den Zähler herum oder zum Befüllen des Feuerlöschtanks.
5. Entwässerungspumpe - zum Entleeren der Entwässerungsgrube (übliches Haushaltsgerät).

Beispiele für elektronische technische Anschlusspläne

Die Montage der Geräte findet in einer Produktionsumgebung statt, dort werden auch Schemazeichnungen des Pumpenschaltschranks erstellt. Am einfachsten sind die Anschlusspläne für eine einzelne Pumpe, obwohl eine Reihe zusätzlicher Geräte die Installation erschweren kann.

Nehmen wir als Beispiel ShUN-0.18-15 (Firma Rubezh), das für die manuelle und automatische Steuerung elektrischer Antriebe einer Pumpstation ausgelegt ist. Das Steuerungsschema sieht wie folgt aus:

Steuerkreis Auf der Gehäuseabdeckung befinden sich Ein- / Aus-Tasten, ein Kippschalter, der für die Auswahl des Betriebsmodus verantwortlich ist, eine Reihe von Anzeigen, die den Zustand des Systems signalisieren (+)

Der Hersteller verkauft 19 Basisversionen, die sich in der Leistung des Elektromotors der Pumpstation unterscheiden - von 0,18 kW bis 55-110 kW.

Im Inneren des Metallgehäuses befinden sich die folgenden Elemente:

1. automatischer Schalter; 2. Schutzrelais; 3. Schütz; 4. Notstromversorgung; 5. Controller.

Zum Anschluss wird ein Kabel mit einem Querschnitt von 0,35-0,4 mm² benötigt.

Anschluss der Entwässerungspumpe Beispielanschluss des Modells SHUN-0.18-15 (für Entwässerungs- oder Feuerlöschpumpe) des Herstellers Frontier mit einem Antrieb und einer Steuerung, die den Betrieb der Ausrüstung regelt (+)

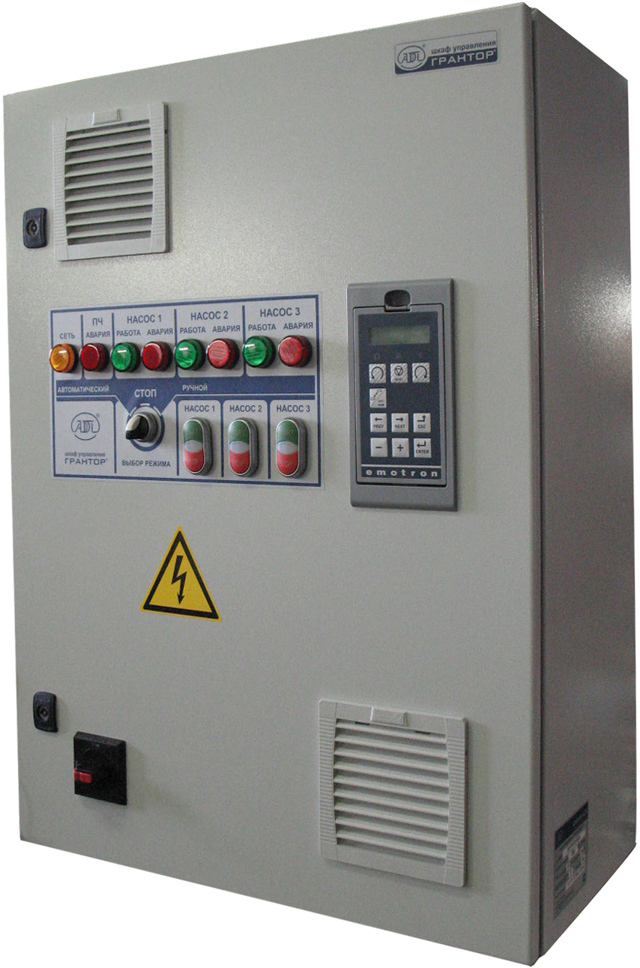

Grantor SHUNs, die für Entwässerungsarbeiten entwickelt wurden, steuern Asynchronmotoren und haben zwei Steuerungsoptionen: manuell und automatisch. Die manuelle Einstellung erfolgt über die Frontplatte des Gehäuses, die automatische Einstellung erfolgt über externe Relaissignale (Elektrode oder Schwimmer).

Schema der SchwimmerautomatikDreifachdiagramm, das den Betrieb des Schaltschranks für 1, 2 und 3 Pumpen mit Schwimmerautomatik zeigt. Wenn 2 oder mehr Pumpen vorhanden sind, wird vorgeschlagen, die Last zwischen der Arbeits- und der Bereitschaftsausrüstung zu verteilen.

Das Funktionsprinzip des SHUN im Automatikmodus: Bei einem kritischen Abfall des Wasserstands im Brunnen und dem Betrieb von Schwimmer Nr. 1 wird der Betrieb aller Pumpen eingestellt. Im Normalzustand des Flüssigkeitsspiegels ist Schwimmer Nr. 2 aktiviert und eine der Pumpen startet. Wenn andere Schwimmer ausgelöst werden, die sich auf höheren Ebenen befinden, werden die verbleibenden Einheiten eingeführt.

Schaltschrank für Bohrlochpumpen

Die Wasserversorgung eines Landhauses oder einer Hütte kann auf verschiedene Arten erfolgen. Wenn jedoch kein Anschluss an die zentrale Wasserversorgung möglich ist, ist die Wasserentnahme aus einem Brunnen oder Brunnen, dessen Tiefe mehrere zehn Meter erreichen kann, die richtige Lösung.

Und damit Wasser daraus in die Rohre gelangen kann, muss ein spezieller Wasserhebemechanismus installiert werden.Durch die Installation eines Bohrlochpumpen-Schaltschranks (SHUSN) wird das ganze Jahr über eine ununterbrochene Versorgung mit sauberem Trinkwasser gewährleistet.

Die Hauptaufgaben von Bohrlochpumpenschaltschränken sind:

- Schutz der Pumpen vor unerwünschten Faktoren, die sie deaktivieren können, nämlich vor:

1. Spannungsabfälle; 2. Überstrom; 3. Überhitzung; 4. durch Abnahme der Drehzahl; 5. durch Trockenlauf; 6. Sanftanlauf (zum Schutz vor Einschaltströmen und hydraulischen Stößen).

- Implementierung des automatischen Starts und Stopps des Elektromotors von Pumpen bei einem bestimmten Wasserstand;

- Kontrolle der Hauptparameter des Systems, wie Netzspannung, Pumpenleistung, Stromverbrauch, Rotordrehzahl des Pumpenmotors und Betriebszeit.

Die wichtigsten Schemata für die Verwaltung des Betriebs des SHUDN

Es ist möglich, eine oder mehrere Pumpen (Haupt- und Reservepumpe) an den Steuerschrank der Bohrlochpumpe sowie an die SHUDN-Schränke anzuschließen. Es gibt zwei Hauptschemata zur Steuerung des Betriebs von Brunnenpumpen:

- Druck in der Rohrleitung. In diesem Fall wird das Relais an der Rohrleitung in der Nähe des Speichers (Membrantank) installiert. Der Hydrospeicher dient dazu, bei ausgeschalteter Pumpe einen bestimmten Druck im System aufrechtzuerhalten und vor Wasserschlägen zu schützen. Am Druckschalter werden zwei Parameter eingestellt:

1. Pmin - der Mindestdruckwert, bei dem die Relaiskontakte schließen, die Pumpe startet und den Membrantank mit Wasser füllt.

2. Pmax - der maximale Druckwert, bei dessen Erreichen die Relaiskontakte öffnen und die Pumpe stoppt.

- je nach Wasserstand im Tank.Im automatischen Modus werden Pumpen ein-/ausgeschaltet, Standby-Pumpen angeschlossen und zusätzliche Pumpen über installierte Sensoren (Schwimmer, Elektrode, Ultraschall oder Laser) ausgeschaltet. Die Anzahl der Sensoren hängt von der Anzahl der an das SHUSN angeschlossenen Pumpen und der Tiefe des Bohrlochs ab.

Standardausrüstung von Bohrlochpumpen-Schaltschränken

1. ein Metallgehäuse mit einer Frontplatte, auf der sich Leuchtanzeigen und Startknöpfe befinden; 2. Steuereinheit SHUSN; 3. Schutzausrüstung von Pumpeinheiten; 4. Schaltgeräte; 5. Kontroll- und Anzeigesystem.

Zusätzliche Optionen zum Standard-SHUSN

1. Das ATS-System (Automatic Transfer of Reserve) ist installiert, um den unterbrechungsfreien Betrieb der Pumpstation sicherzustellen. 2. Zusätzliche Isolation und ein erhöhter Schutzgrad des Körpers ist besonders wichtig für SHUSN, das im Freien installiert wird. Tragen Sie zum zusätzlichen Schutz der Geräte vor niedrigen Temperaturen und hoher Luftfeuchtigkeit bei. 3. Sanftanlaufsystem bietet Motorschutz vor abruptem Start; 4. Das SHUSN-Dispatching ermöglicht Ihnen die Fernsteuerung der Station über ein Funkmodem, das Internet oder GPRS; 5. Installation von Lichtalarmen und Sirenen.

Anleitung: /article/show/shkaf-upravleniya-skvagin-nasos

Grundregeln des Betriebs

Die Sicherheit der gewarteten Pumpen hängt vollständig vom korrekten Betrieb der Verteileranlage ab. Lesen Sie die Anweisungen und das technische Datenblatt des Geräts sorgfältig durch, bevor Sie es bei der Arbeit verwenden.

Schalten Sie vor der Inspektion des Schaltschranks unbedingt die Stromversorgung aus.Einige Störungen können unabhängig voneinander behoben werden, alle sind in der Anleitung angegeben (ersetzen Sie eine durchgebrannte Lampe oder einen Leistungsschalter).

Eine Reparatur des Schrankes für den Betrieb mit Pumpen im Störungsfall ohne entsprechende Qualifikation ist nicht möglich

Ordnungsgemäßer Betrieb:

Achten Sie besonders auf die Frontplatte;
Reinigen Sie regelmäßig den Lüfter und den Regler für die Kühlung;
Befestigungsschrauben werden sorgfältig geprüft.

Die vom Dienst vorgesehene geplante Inspektion sollte regelmäßig durchgeführt werden. Der Fachmann muss alle Anschlussschnittstellen prüfen und mit der Arbeitsanweisung abgleichen.

Der Einsatz von Schaltschränken ist heute sehr beliebt. Dank eines solchen Kontrollsystems können Sie nicht nur die Qualität der Pumpen im Wasserversorgungssystem überwachen, sondern auch sparsam mit Strom umgehen.

Funktionsprinzip

Das Funktionsprinzip im Automatikmodus sieht folgendermaßen aus:

1. Bei aktiviertem Automatikbetrieb führt der Frequenzumrichter einen Sanftanlauf des Tauchpumpenmotors durch.
2. Es hält es an, bis der Wasserdruck im System den eingestellten Höchstwert erreicht.
3. Danach schaltet das Gerät die Pumpe aus.
4. Dasselbe passiert während der aktiven Wasseranalyse – die Pumpe läuft, bis der Spitzenwasserverbrauch aufhört und der Druck steigt. Dadurch sinkt die Frequenz und das Gerät schaltet sich aus.

Der Körper des Geräts besteht aus Metall. Es gibt Schränke für die Wandmontage, während andere Einheiten nur auf dem Boden installiert werden. Der Hauptzweck jedes Produkts besteht darin, Systemparameter zu steuern und die am besten geeignete Betriebsart des Elektromotors auszuwählen.Durch ihren Einsatz ist es möglich, den Energieverbrauch zu senken und Schäden am Elektromotor zu vermeiden.

Typische Schaltschränke für Entwässerungspumpen, Abwasserpumpwerk, Abfüllanlagen, Eigenfertigung.

ECOTECHNOLOGIES LLC bietet typische Schaltschränke für TSHUN-Pumpen (Tauchpumpe, Entwässerung usw.) in eigener Konstruktion auf Basis von EATON (Moeller)-Geräten, Deutschland.

Typische Produkte sind Serienprodukte und erfordern keinen großen finanziellen und zeitlichen Aufwand für Entwicklung und Logistik. Der Vorteil der Bestellung von Standardprodukten besteht darin, dass der Kunde eine in seinem Bereich erprobte und bewährte Lösung ohne zusätzliche Kosten für die technische Entwicklung, die Erstellung der Projektdokumentation und die Programmierung erhält. Dieser Faktor führt zu einer Reduzierung der Kosten und dementsprechend zu einer Reduzierung des Endpreises für den Kunden und verkürzt die Zeit, die benötigt wird, um die Ausrüstung zu erhalten, erheblich. In der Regel hält das Lager fertig konfektionierte TSHUN auf Lager, und selbst wenn zum Zeitpunkt der Bestellung das von Ihnen benötigte Gerät nicht verfügbar ist, beträgt die Produktionszeit mindestens 1-2 Tage.

Schaltschrank „ECOTECHNOLOGIES“ (3x380 V), 2 Pumpen, Direktstart, eine Stromaufnahme, Kunststoffgehäuse. Anzeige: Netz, Überlauf, „Notfall“ jeder Pumpe. Bedienelemente: Betriebsartenschalter „Auto-O-Hand“ für jede Pumpe.

Kabinett Marke	Leistung jeder Pumpe, (kW)	In einem)	Gesamtabmessungen, mm. (BxHxT)
SHUN2-340-0040-PP-A-54P Economy-Serie	4	6,3-10	372x409x138

Schaltschrank „ECOTECHNOLOGIES“ (3x380 V), 2 Pumpen, Direktstart, ein Netzteil, Kunststoffgehäuse. Anzeige: „Netz“, „Betrieb“ und „Notfall“ jeder Pumpe, „Überlauf“, „Trockenlauf“.Bedienelemente: "Auto-O-Manual"-Modusschalter für jede Pumpe "Start", "Stop"-Tasten für jede Pumpe. Schutz gegen: Trockenlauf, Kurzschluss, thermischer Überstrom, Überhitzung der Motorwicklungen. Versand.

Kabinett Marke	Leistung jeder Pumpe, (kW)	In einem)	Gesamtabmessungen, mm. (BxHxT)
SHUN2-340-0040-PP-A-54P	4	6,3-10	372x559x138

Schaltschrank „ECOTECHNOLOGIES“ (3x380 V), 2 Pumpen, Direktstart, eine Stromaufnahme, Metallgehäuse. Anzeige: „Netz“, „Betrieb“ und „Notfall“ jeder Pumpe, „Überlauf“. Bedienelemente: "Auto-O-Manuell"-Modusschalter für jede Pumpe mit Betriebsanzeige, "Start", "Stop"-Tasten für jede Pumpe mit Anzeige. Schutz gegen: Trockenlauf, Kurzschluss, thermischer Überstrom, Überhitzung der Motorwicklungen. Versand.

Kabinett Marke	Leistung jeder Pumpe, (kW)	In einem)	Gesamtabmessungen, mm. (BxHxT)
SHUN2-340-0004-PP-A-65M	3-7	6,3-10

Schaltschrank „ECOTECHNOLOGIES“ (3x380 V), 3 Pumpen „Stern-Dreieck“, ein Netzteil, Metallkoffer. Anzeige: „Netz“, „Betrieb“ und „Notfall“ jeder Pumpe, „Überlauf“. Bedienelemente: "Auto-O-Manuell"-Modusschalter für jede Pumpe mit Betriebsanzeige, "Start", "Stop"-Tasten für jede Pumpe mit Anzeige. Schutz gegen: Trockenlauf, Kurzschluss, thermischer Überstrom, Überhitzung der Motorwicklungen. Versand.

Kabinett Marke	Leistung jeder Pumpe, (kW)	In einem)	Gesamtabmessungen, mm. (BxHxT)
SHUN3-340-0055-ZT-A-65M	5,5	16	800x1000x250
SHUN3-340-0075-ZT-A-65M	7,5	16-20
SHUN3-340-0110-ZT-A-65M	11	20-25
SHUN3-340-0150-ZT-A-65M	15	25-31

Druckkontrolle

Das Ergebnis des korrekten Anschlusses der Automatisierung an das Wassereinlasssystem ist ein zuverlässiger Schutz der Ausrüstung. Dazu müssen Sie ein Relais in der Pipeline installieren.

Auf eine automatische Steuereinheit für eine Pumpstation kann nicht verzichtet werden, insbesondere für die individuelle Wasserversorgung, die über einen Membrantank verfügt.

Der Vorteil der Automatisierung besteht darin, dass der Druck streng nach den vorgegebenen Parametern aufgebracht wird.

Das Funktionsprinzip einer automatischen Vorrichtung für Bohrlochausrüstung ist dadurch gekennzeichnet, dass sie in einem bestimmten Druckbereich funktioniert.

Merkmale der Bohrlochwerkzeugautomatisierung:

• Die Druckversorgung erfolgt streng nach den angegebenen Parametern (vom minimalen bis zum maximalen Niveau);
• Der Motor wird automatisch eingeschaltet, wenn der Druck auf die untere Anzeige fällt;
• Der Motorschalter wird aktiviert, wenn der obere Grenzwert während des Betriebs erreicht wird.

Es ist besser, ein Relais mit Federeinstellung zu verwenden. In diesem Fall werden die Grenzwerteinstellungen manuell vorgenommen. Wenn Sie vorhaben, die Automatisierung selbst einzurichten, kann es schwierig sein, Budgetgeräte einzurichten. Selbst mit einem Manometer ist es unmöglich, eine hohe Genauigkeit bei der Einstellung zu erreichen.

Eine andere Sache sind Industriegeräte mit mitgelieferten Manometern. Sie verfügen über spezielle Bedienelemente, mit denen Sie eine hohe Genauigkeit bei der Einstellung der gewünschten Parameter erreichen können.

Das ist interessant: Ondulin Verlegetechnik

Was ist die Anforderung?

Alles ist ganz einfach. Beim Betrieb einer kleinen Einheit, die für eine beliebige Funktion verantwortlich ist, sind die Anforderungen an die Qualität des Motorbetriebs möglicherweise nicht so hoch.Wenn der Elektromotor jedoch in einem hydraulischen Installationssystem oder einem autonomen Heizsystem eines großen mehrstöckigen Gebäudes arbeitet, werden besondere Anforderungen an die Stabilität und Gleichmäßigkeit der Pumpe gestellt.

Betrachten Sie den Betrieb einer Pumpstation am Beispiel einer leistungshydraulischen Anlage einer Hochhausheizung.

Wie Sie wissen, werden die neuesten Heizsysteme für Hochhäuser auf der Basis von Zweikreissystemen gebaut. Das bedeutet, dass das dem Technikraum des Hauses zugeführte Warmwasser nicht durch alle Stockwerke fließt, sondern in den Primärkreislauf des Wärmetauschersystems gelangt. Aber das im Sekundärkreislauf enthaltene Wasser wird mit Hilfe einer Pumpstation durch alle Stockwerke gepumpt.

Ist der Wärmeversorger für Druck und Wasserdurchfluss im Primärkreis zuständig, dann ist die Pumpe für den zweiten Kreis zuständig. Daher werden hohe Anforderungen an die Aufrechterhaltung eines gleichen und gleichmäßigen Drucks im System gestellt. Arbeitet die Pumpe ungleichmäßig und lässt vor allem abrupte Starts zu, entsteht ein starker Wasserschlag in der Anlage, der zum Bruch der Heizungsleitung oder zum Ausfall der Wasserhähne führen kann.

Hier kommt der Chastotnik-basierte Hydraulikpumpen-Schaltschrank zur Rettung. Er sorgt für eine reibungslose und rechtzeitige Regulierung der Drehzahl des Elektromotors, wodurch Sie den Druck im System rechtzeitig ausgleichen können. Wenn der Druck abfällt, steigt die Drehzahl des Elektromotors proportional zum Druckabfall, und wenn sich der Druck stabilisiert, fällt die Drehzahl auf den eingestellten Wert.

Das System arbeitet automatisch durch den Betrieb von Drucksensoren und einem Frequenzumrichter mit programmierbarer Steuerung.

Wenn der Elektromotor unter anderem in einem Wasserversorgungssystem verwendet wird oder mit einer anderen leitfähigen Flüssigkeit arbeitet, ist der Schrank unbedingt mit Trennschaltern und einem RCD-System ausgestattet. Somit wird diese Einheit absolut sicher für den Menschen.

Für welche Aufgaben wird es verwendet

Unabhängig vom beabsichtigten Zweck der Installation (Wassereinlass- oder Entwässerungssysteme) ist es für den normalen und vor allem effizienten Betrieb erforderlich, eine oder mehrere Vorrichtungen zum Zuführen oder Ablassen von Wasser zum / vom Objekt zu verwenden

Für industrielle Zwecke werden Pumpstationen verwendet, und es ist wichtig, einen möglichst hohen Wirkungsgrad zu gewährleisten, um eine bestimmte Systemleistung zu erreichen.

Wir sehen uns das Video, den Zweck und die Anordnung des Schranks an:

Um diese komplexe Aufgabe zu lösen, wird der menschliche Faktor nicht ausreichen, da der Betrieb der Ausrüstung rund um die Uhr überwacht werden muss. Daher ist in solchen Fällen eine automatische Steuerung der Pumpstation die einzig richtige Lösung.

Darüber hinaus bietet eine spezielle Ausrüstung Schutz vor Kurzschlüssen und Überlastungen und ermöglicht außerdem die Überwachung der Leistung der Hauptparameter. Ähnliche Installationen werden in Abwasser- und Entwässerungssystemen für verschiedene Zwecke, insbesondere in Produktionsanlagen, verwendet.

Schaltschranklayout

Eine der gebräuchlichsten und modernsten Optionen zur Steuerung einer Pumpstation ist ein Schaltschrank. Das Gerät ist mit allen notwendigen Geräten ausgestattet, die den Betrieb einer Tauchpumpe vereinfachen.

Dieses Steuersystem hat viele Vorteile. Der Schrank verfügt über Vorrichtungen zum automatischen Starten des Motors, mit denen Sie dies sicher und reibungslos tun können. Das System überwacht auch Druck, Wassertemperatur und Flüssigkeitsstand im Brunnen. Es gibt Modelle, die gleichzeitig den reibungslosen Betrieb mehrerer Pumpentypen gewährleisten können, wodurch Sie noch mehr Probleme lösen können.

Für die automatische Pumpensteuerung gibt es ein Standardzubehörset.

Kabinettdiagramm:

• Rahmen. Es ist ein Stahlkasten mit Türen.
• Frontplatte mit eingebauten Start- und Stopptasten. Es gibt auch Anzeigen, die den Betrieb der Pumpe und Sensoren überwachen, und ein Relais, mit dem Sie den Betriebsmodus auswählen können (automatisch oder manuell).
• Phasenanschnittgerät. Es wird am Eingang zum Geräteraum des Schranks installiert.
• Das Gerät zur Stromzuführung ist ein Schütz. Es leitet Strom zu den Pumpenanschlüssen und schaltet das Gerät aus.
• Sicherheitsrelais. Schützt den Pumpenmotor und die Schaltschrankinstrumente vor Kurzschlüssen.
• Steuerblock. Führt viele Funktionen aus - von der Überwachung des Überlaufs des Tanks bis zum Wasserdruck.
• Frequenzumwandler. Dieses Gerät steuert die Drehung der Motorwelle.
• Flüssigkeitstemperatur- und Drucksensoren. Sie werden benötigt, um den Tank mit Wasser zu füllen.

Es wird nicht empfohlen, Reparaturarbeiten an der Pumpensteuerung selbst durchzuführen.

Mit einem solchen Schrank können Sie die Qualität der Pumpstation verbessern. Es kann automatisch arbeiten und erfordert keine ständigen Benutzereingriffe.

Kriterien für die Auswahl des richtigen Schranks

Da in Wasserversorgungs-, Feuerlösch- und anderen Anlagen oft Anforderungen für den synchronen Anschluss mehrerer Geräte bestehen, wird zur Lösung dieses Problems ein SHUN benötigt. Beim Kauf müssen sowohl das Qualitätsniveau des Produkts als auch die Leistung der Lasten, für die es ausgelegt ist, berücksichtigt werden.

Aber die Auswahl eines gut ausgestatteten Bedienfelds für Entwässerungspumpen ist nicht alles

Es ist wichtig, dass das Steuerungssystem mit der zu wartenden Ausrüstung kompatibel ist. Wenn Sie beispielsweise einen SPS-Schaltschrank in Kombination mit Pumpen der neuen Generation verwenden, müssen Sie bei einem modernen Modell Halt machen. Üblicherweise wird das System so gewählt, dass sein Baujahr mit dem des Gerätes übereinstimmt.

Typischerweise wird das System so ausgewählt, dass sein Baujahr mit dem des Gerätes übereinstimmt.

Um einen effizienten Betrieb, eine schnelle Amortisation und eine lange Lebensdauer des Feuerlöschpumpen-Schaltschranks zu erreichen, ist es notwendig, ihn gemäß dem Hydrauliksystemdiagramm zu kaufen. Mit einer kompetenten Lösung dieses Problems ist es möglich, nicht nur eine hohe Zuverlässigkeit, sondern auch eine Ressourceneinsparung zu erreichen.

Komponenten für den KNS-Schaltschrank sollten unter Berücksichtigung der vorhandenen Pumpenausstattung ausgewählt werden.

KNS-Steuerplatine

Für den reibungslosen Betrieb des Systems benötigen Sie:

• Drucksensor;
• Konverter;
• Elektromagnetische Starter;
• Netzdrosseln;
• Controller.

Neben Qualitätsindikatoren achten Käufer häufig auf die Kosten der Ausrüstung.

Hier ist es wichtig, nicht zu versuchen, das billigste Modell des SHUN-Pumpenschaltschranks zu wählen. Denn solche Geräte sind meist nicht sehr zuverlässig und nicht für lange Betriebszeiten ausgelegt.Denn solche Geräte sind meist nicht sehr zuverlässig und nicht auf lange Lebensdauer ausgelegt.

Denn solche Geräte sind meist nicht sehr zuverlässig und nicht für lange Betriebszeiten ausgelegt.

Übersicht beliebter Modelle

Unter den auf dem heimischen Markt präsentierten SHUN gibt es Marken, die es bereits geschafft haben, sich von der besten Seite zu beweisen. Zu diesen Produkten gehört ShUN Grundfos. Die Ausrüstung dieses Herstellers dient zur Steuerung des Betriebs von Entwässerungs- und Kotpumpen der folgenden Typen:

• SEG;
• SEV;
• A.P.

In diesem Fall spielt der Schrank die Rolle eines Schaltgeräts. Es verbindet die Pumpe mit dem System und schwimmt mit Kabeln. Steuerschränke für Grundfos Ablaufpumpen können an ein 220-V- und 380-V-Netz angeschlossen werden. Wenn die Kennzeichnung des von Ihnen gewählten Modells den lateinischen Buchstaben D enthält, bedeutet dies, dass das Produkt für die Steuerung von 2 Pumpen ausgelegt ist.

Grundfos-Modell

Die Palette der Grundfos-Produkte ist ziemlich breit präsentiert. Es umfasst SHUN, die sich in Konfiguration und technischen Eigenschaften unterscheiden. Alle von ihnen sind jedoch in der Lage, die folgenden Funktionen auszuführen:

1. Pumpensteuerung;
2. Automatischer Start bei längerer Inaktivität;
3. Füllstandskontrolle mit Datenausgabe an das Anzeigefeld;
4. Einstellung.

Der Betrieb der in OKOF enthaltenen Pumpenschaltschränke ist bei Temperaturen von minus 20 bis plus 40°C möglich.

Die meisten Grundfos-Modelle sind mit einer elektronischen Motorschutzeinheit ausgestattet gegen:

• Probelauf;
• Spannungsabfälle;
• Phase fehlt.

KNS-Schränke Alpha Control KNS sind nicht weniger beliebte Marke. Sie sollen die Arbeit von Abwasserstationen organisieren und ihre Ausrüstung automatisch steuern.Schränke dieser Marke schützen Pumpen vor Faktoren, die zum Ausfall führen, und können alle Gerätemodelle steuern.

Dank der Verwendung solcher Geräte ist es möglich, eine gleichmäßige Entwicklung der Pumpenressource zu erreichen. Mit dem grundlegenden SHUN-Schema können Sie zwei oder mehr Geräte nach dem Haupt- und Backup-Prinzip steuern.

Fazit

Aus der Analyse der obigen Informationen können wir schließen, dass die Verwendung von SHUN nicht nur einen effizienten Betrieb der Geräte ermöglicht, sondern auch Strom spart. Daher werden sie in verschiedenen Bereichen menschlicher Aktivität weit verbreitet verwendet.
